NÁVOD K OBSLUZE GX 560 HUSQVARNA

• 29Obsah Úvod p. 30
• Bezpečnost p. 31
• Montáž p. 34
• Provoz p. 35
• Údržba p. 37
• Přeprava, skladování a likvidace p. 40
• Technické údaje p. 40

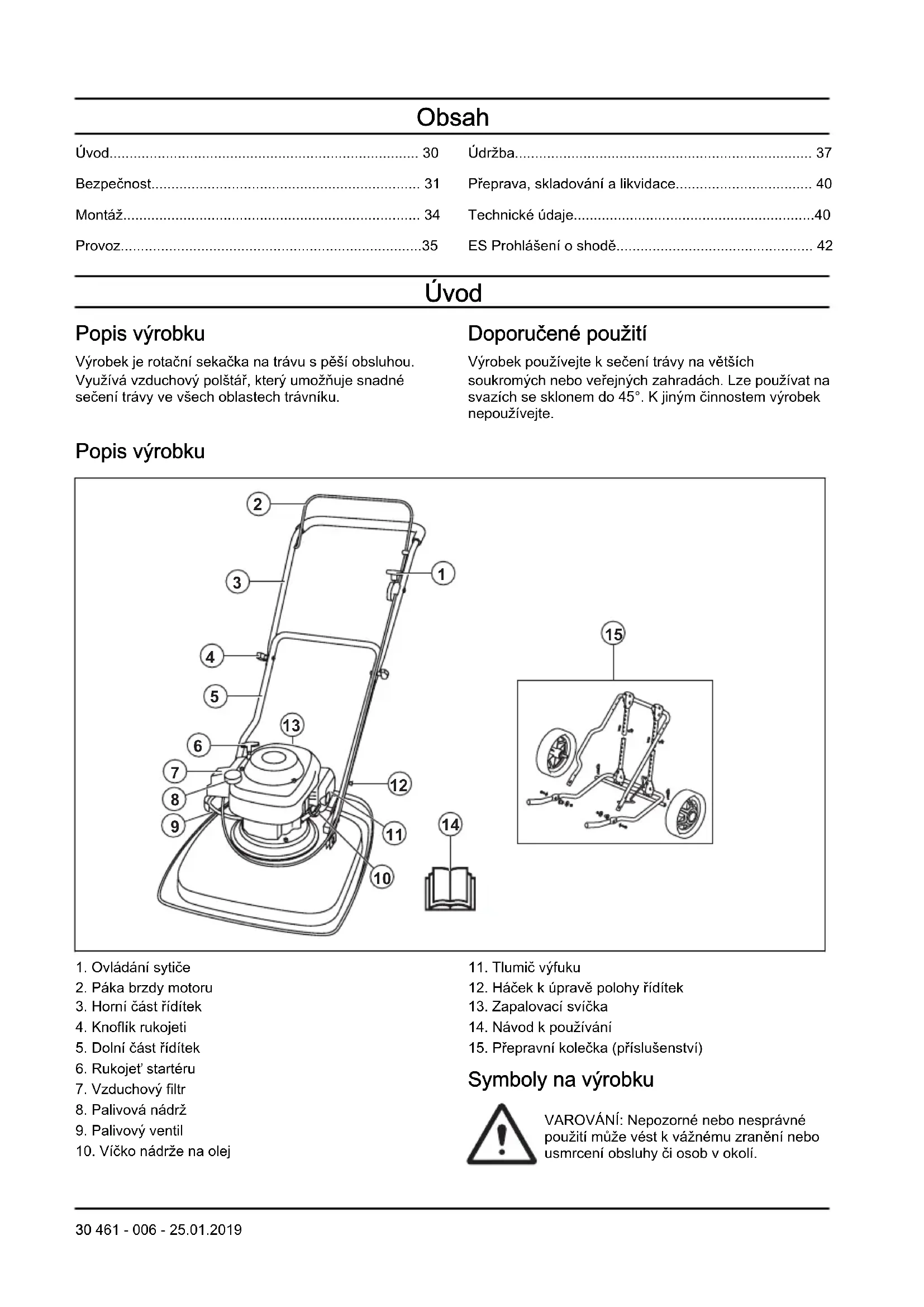

• ES Prohlášení o shodě Úvod Popis výrobku Výrobek je rotační sekačka na trávu s pěší obsluhou. Využívá vzduchový polštář, který umožňuje snadné sečení trávy ve všech oblastech trávníku. Doporučené použití Výrobek používejte k sečení trávy na větších soukromých nebo veřejných zahradách. Lze používat na svazích se sklonem do 45°. K jiným činnostem výrobek nepoužívejte. Popis výrobku p. 42

2. Páka brzdy motoru

3. Horní část řídítek

5. Dolní část řídítek

10. Víčko nádrže na olej

12. Háček k úpravě polohy řídítek

13. Zapalovací svíčka

14. Návod k používání

15. Přepravní kolečka (příslušenství)

Symboly na výrobku VAROVÁNÍ: Nepozorné nebo nesprávné použití může vést k vážnému zranění nebo usmrcení obsluhy či osob v okolí. 30 461 - 006 - 25.01.2019Před použitím si pozorně prostudujte tento návod k používání a nepoužívejte výrobek, pokud návodu zcela nerozumíte. Varování: rotující nůž. Udržujte v čistotě ruce a nohy. Varování: rotující části. Udržujte v čistotě ruce a nohy. Pozor na odvržené a odražené předměty. Zajistěte, aby se v pracovní oblasti a jejím okolí nezdržovaly nepovolané osoby či zvířata. Před prováděním oprav a údržby vypněte motor a odpojte kabel zapalování. Tento výrobek vyhovuje platným směrnicím EU. Emise hluku do okolí dle direktivy Evropského společenství. Emise produktu jsou uvedeny v kapitole Technické údaje a na štítku. Otevřený ventil přívodu paliva. Zavřený ventil přívodu paliva. Výfukové plyny obsahují oxid uhelnatý, jedovatý a velmi nebezpečný plyn bez zápa- chu. Nenechávejte výrobek spuštěný ve vnitřních nebo uzavřených prostorech. Nebezpečí požáru. Před doplňováním paliva vždy vypněte motor. Povšimněte si: Další symboly/štítky na produktu se týkají certifikačních požadavků pro další komerční oblasti. EU V VÝSTRAHA: Manipulace s motorem vede k zneplatnění typového schválení EU tohoto výrobku. Odpovědnost za výrobek Jak uvádí zákon o odpovědnosti za výrobek, neneseme odpovědnost za žádnou škodu způsobenou našim výrobkem, pokud:

• byl výrobek nesprávně opraven.

• byl výrobek opraven pomocí součástí od jiného výrobce nebo součástí, které nejsou výrobcem schváleny.

• má výrobek příslušenství od jiného výrobce nebo příslušenství, které není výrobcem schváleno.

• výrobek nebyl opraven ve schváleném servisním středisku nebo schváleným odborníkem. Bezpečnost Definice týkající se bezpečnosti Varování, upozornění a poznámky slouží jako upozornění na specifické důležité části návodu. VÝSTRAHA: Používá se v případě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené v této příručce.

461 - 006 - 25.01.2019 31VAROVÁNÍ: Používá se v případě

nebezpečí poškození výrobku, dalších materiálů či škod na majetku v blízkém okolí, pokud nejsou dodrženy pokyny uvedené v této příručce. Povšimněte si: Používá se k poskytnutí dalších informací, které jsou nezbytné v dané situaci. Obecné bezpečnostní pokyny VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Tento výrobek je nebezpečný, nepoužívá-li se správně nebo není-li věnována provozu řádná pozornost. Nedodržení bezpečnostních pokynů může vést ke zranění nebo usmrcení.

• Tento výrobek vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností narušovat funkci aktivních či pasivních implantovaných lékařských přístrojů. Za účelem snížení rizika možného zranění nebo smrtelného úrazu doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím výrobku s lékařem a s výrobcem implantovaného lékařského přístroje.

• Buďte stále opatrní a používejte zdravý rozum. Nejste-li si jisti, jak ovládat výrobek ve zvláštních situacích, vypněte jej a promluvte si s prodejcem Husqvarna, než budete pokračovat v práci.

• Mějte na paměti, že obsluha je odpovědná za nehody a škody vzniklé jiným osobám nebo na jejich majetku.

• Udržujte výrobek čistý. Ujistěte se, že jsou značky a štítky dobře čitelné.

• Nedovolte osobám používat výrobek, nejste-li si jisti, že si přečetly návod k používání a porozuměly jeho obsahu.

• Zamezte používání výrobku dětmi.

• Zamezte používání výrobku osobami, které naznají pokyny.

• Vždy sledujte osoby s fyzickým nebo mentálním postižením při práci s výrobkem. Vždy musí být přítomna zodpovědná dospělá osoba.

• Nepoužívejte výrobek, jste-li unavení, nemocní nebo pod vlivem alkoholu, drog nebo léků. To by mohlo ovlivnit váš zrak, ostražitost, koordinaci a úsudek.

• Nepoužívejte výrobek, pokud je vadný.

• Nikdy neupravujte výrobek a nepoužívejte jej, pokud je možné, že jej upravil někdo jiný. Bezpečnost pracovního prostoru VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Před použitím výrobku odstraňte z pracovní oblasti větve, kameny a další volné předměty.

• Předměty, které mohou být zachyceny žacím ústrojím mohou být odmrštěny a způsobit zranění osob a poškození předmětů. Udržujte osoby v okolí a zvířata v bezpečné vzdálenosti od výrobku.

• Nepoužívejte výrobek v mlze, dešti, silném větru, chladném počasí, při riziku výskytu blesků nebo při jiných nepříznivých povětrnostních podmínkách. Používání výrobku za špatného počasí nebo v mokrých oblastech může mít negativní vliv na vaši pozornost. Nepříznivé počasí může vytvořit nebezpečné pracovní podmínky.

• Dávejte pozor na osoby, předměty a situace, které mohou bránit bezpečnému provozu výrobku.

• Dávejte pozor na kořeny, kameny, větve, jámy, příkopy a jiné překážky. Dlouhá tráva může omezit výhled.

• Sečení trávy na svazích může být nebezpečné. Nepoužívejte výrobek na svahu se sklonem větším než 45°. Nesekejte trávu na mokrých svazích.

• Při sečení trávy na svahu vždy mějte nohy na rovné zemi a výrobek na svahu pod sebou.

• S výrobkem jezděte po vrstevnicích. Nepohybujte se na svahu nahoru a dolů.

• Postupujte opatrně v blízkosti skrytých rohů a objektů, které mohou bránit ve výhledu. Bezpečnost práce VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Tento výrobek používejte výhradně k sečení trávy. Není dovoleno používat výrobek k jiným činnostem.

• Používejte osobní ochranné prostředky. Viz Osobní ochranné prostředky na strani 33

• Nestartujte motor v uzavřených prostorech nebo v blízkosti hořlavého materiálu. Výfukové plyny z motoru jsou horké a mohou obsahovat jiskry, které by mohly zažehnout požár.

• Neprovozujte výrobek, pokud není správně namontovaný nůž a všechny kryty. V opačném případě by se mohl nůž uvolnit a způsobit zranění.

• Zajistěte, aby nůž nenarazil do předmětů, jako jsou kameny a kořeny. Mohlo by dojít k poškození nože a ohnutí hřídele motoru. Ohnutý hřídel způsobuje velké vibrace a hrozí velmi vysoké riziko uvolnění nože.

• Pokud nůž narazí do nějakého předmětu nebo se objeví vibrace, okamžitě zastavte výrobek. Odpojte kabel zapalování od zapalovací svíčky. Zkontrolujte, zda není výrobek poškozený. Opravte poškozené díly nebo svěřte opravu schválenému servisnímu pracovníkovi.

• Po nastartování motoru nepřipevňujte páku brzdy motoru trvale k řídítkům sekačky.

461 - 006 - 25.01.2019• Umístěte výrobek na stabilní, rovný povrch

a nastartujte jej. Zkontrolujte, zda nůž nemůže přijít do kontaktu se zemí nebo cizími objekty.

• Při provozu vždy stůjte za výrobkem.

• Při používání výrobku mějte obě ruce na řídítkách. Ruce a nohy udržujte mimo dosah rotujících nožů.

• Buďte opatrní při tažení výrobku dozadu.

• Nezvedejte výrobek, když je spuštěný motor. Pokud musíte výrobek zvednout, nejprve vypněte motor a odpojte kabel zapalovací svíčky od zapalovací svíčky.

• Při provozování výrobku nechoďte směrem dozadu.

• Před přejezdem ploch bez trávy, jako jsou cesty vytvořené ze štěrku, kamenů nebo asfaltu, vypněte motor.

• Neběhejte s výrobkem, když je spuštěný motor. Při provozu výrobku vždy pouze choďte.

• Nenechte výrobek se spuštěným motorem bez dozoru. Vypněte motor a počkejte, než se řezací zařízení přestane otáčet. Bezpečnostní pokyny pro provoz Osobní ochranné prostředky VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Osobní ochranné prostředky nemohou zcela eliminovat nebezpečí úrazu, ale v případě nehody pomáhají snížit míru poranění. Požádejte prodejce, aby vám pomohl vybrat správné vybavení.

• Používejte odolnou obuv s protiskluzovou podrážkou. Nepoužívejte otevřenou obuv ani nepracujte naboso.

• Používejte silné, dlouhé kalhoty.

• Při určitých činnostech používejte ochranné rukavice, například při nasazování, prohlídce nebo čištění žacího ústrojí. Bezpečnostní zařízení na produktu VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Nepoužívejte výrobek, jehož bezpečnostní zařízení jsou vadná!

• Pravidelně kontrolujte bezpečnostní zařízení. Pokud je zařízení vadné, obraťte se na servis Husqvarna. Kontrola krytu žacího ústrojí Kryt žacího ústrojí snižuje vibrace výrobku a snižuje nebezpečí poranění nožem.

• Zkontrolujte kryt žacího ústrojí, aby bylo zajištěno, že nevykazuje známky poškození, např. praskliny. Páka brzdy motoru Páka brzdy motoru slouží k zastavení motoru. Když uvolníte páku brzdy motoru, motor se zastaví. Chcete-li zkontrolovat brzdu motoru, nastartujte motor a uvolněte páku brzdy motoru. Pokud se motor nevypne během 3 sekund, požádejte schváleného servisního pracovníka Husqvarna o seřízení brzdy motoru. Tlumič výfuku Tlumič výfuku je určen k omezení úrovně hluku na minimum a k usměrnění výfukových plynů směrem od obsluhy. Nepoužívejte výrobek bez tlumiče výfuku nebo pokud je vadný. Vadný tlumič výfuku zvyšuje hladinu hluku a nebezpečí požáru. Pravidelně kontrolujte tlumič výfuku, aby bylo zajištěno, že je řádně upevněný a že není poškozený. VAROVÁNÍ: Tlumič výfuku je během provozu a po použití velmi horký, i když motor pracuje na volnoběžné otáčky. Aby se zabránilo požáru, dbejte zvýšené opatrnosti v blízkosti hořlavých materiálů a plynů. Bezpečnost při manipulaci s palivem VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Pokud je na výrobku palivo nebo olej, nespouštějte ho. Nechtěné palivo/olej z výrobku odstraňte a nechte výrobek uschnout.

• Pokud si palivem polijete oblečení, okamžitě se převlékněte.

• Zabraňte styku paliva s tělem, může způsobit zranění. Pokud se polijete palivem, omyjte zasažené místo vodou a mýdlem.

• Nepouštějte motor, pokud z něj něco uniká. Pravidelně kontrolujte, jestli z motoru nic neuniká.

• Při manipulaci s palivem buďte opatrní. Palivo je hořlavé a výpary jsou výbušné a můžou způsobit zranění nebo smrt.

• Nevdechujte palivové výpary, můžou způsobit zranění. Zajistěte dostatečný průtok vzduchu.

• V blízkosti paliva ani motoru nekuřte.

• Do blízkosti paliva ani motoru neumisťujte horké předměty.

461 - 006 - 25.01.2019

33• Když je spuštěný motor, nedoplňujte palivo.• Než začnete doplňovat palivo, přesvědčte se, že jemotor studený.• Než doplníte palivo, pomalu otevřete uzávěr palivovénádrže a opatrně uvolněte tlak.• Palivo do motoru nedoplňujte ve vnitřníchprostorech. Nedostatečné proudění vzduchu můžezpůsobit zranění nebo smrt udušením nebo otravoukysličníkem uhelnatým.• Pevně dotáhněte víčko palivové nádrže. Není-livíčko palivové nádrže dotažené, hrozí nebezpečípožáru.• Než výrobek spustíte, přejděte s ním minimálně 3 m(10 stop) od místa, kde jste doplňovali palivo.• Palivovou nádrž nepřeplňte. Bezpečnostní pokyny pro údržbu VÝSTRAHA: Před použitím výrobku sipřečtěte následující varování.• Výfukové plyny obsahují oxid uhelnatý, jedovatýa velmi nebezpečný plyn bez zápachu.Nenechávejte motor spuštěný ve vnitřních nebouzavřených prostorech.• Před prováděním údržby výrobku nejprve vypnětemotor a odpojte kabel zapalování od zapalovacísvíčky.• Při provádění údržby žacího ústrojí používejteochranné rukavice. Nůž je velmi ostrý a můžesnadno dojít k pořezání.• Příslušenství a změny výrobku, které neschválívýrobce, mohou způsobit vážné zranění nebo úmrtí.Neprovádějte změny na výrobku. Vždy používejtevýhradně příslušenství schválené výrobcem.• Při nesprávném nebo nepravidelném prováděníúdržby se zvyšuje nebezpečí poranění a poškozenívýrobku.• Provádějte pouze údržbu uvedenou v tomto návoduk používání. Veškerý ostatní servis musí provéstschválený servisní pracovník Husqvarna.• Servis výrobku by měl provádět schválený servisnípracovník Husqvarna v pravidelných intervalech.• Poškozené, opotřebené či prasklé součásti vyměňte. Montáž Montáž dolní části řídítek

1. Vložte háček připevněný k řídítkům (A) do zářezu vestředu (B) ve směru šipky (C).

2. Otočte řídítka ve směru hodinových ručičeko 90 stupňů, aby byly konce dolní části řídítek mezidržáky (D) na krytu žacího ústrojí.3. Protáhněte čepy (A) přes držáky a konce dolní částiřídítek. Zajistěte závlačkami (B).

Montáž horní části řídítek

1. Umístěte dolní část řídítek do parkovací polohy, viz

Nastavení polohy řídítek na strani 36

2. Zkontrolujte, zda je ovládání sytiče při pohleduzezadu na levé straně výrobku.3. Zarovnejte otvory v horní a dolní části řídíteka připevněte šrouby, podložky a knoflíky.34 461 - 006 - 25.01.20194. Pomocí pásků upevněte lanka k rukojeti.VAROVÁNÍ: Zkontrolujte, zda nenínapnutí lanek příliš velké. Montáž přepravních koleček (příslušenství)

1. Vložte háček připevněný k řídítkům (A) do zářezu vestředu (B) ve směru šipky (C).

2. Otočte řídítka ve směru hodinových ručičeko 90 stupňů, aby byly konce dolní části řídítek mezidržáky (D) na krytu žacího ústrojí.3. Protáhněte průchodku (A) přes držáky a konce dolníčásti řídítek.

4. Připevněte rám kol (A) k žacímu ústrojí pomocíšroubů (B), podložek (C, D) a matic (E).

5. Zasuňte spodní rozšiřovací trubky do horníchrozšiřovacích trubek.6. Protáhněte čepy (A) rozšiřovacími trubkamia zajistěte závlačkami (B).

Provoz Úvod VÝSTRAHA: Před používáním produktu jetřeba, abyste si přečetli a porozumělikapitole o bezpečnosti. Před použitím výrobku 1. Pozorně si prostudujte tento návod k používánía nepoužívejte výrobek, pokud návodu zcelanerozumíte.461 - 006 - 25.01.2019 352. Zkontrolujte žací ústrojí, aby bylo zajištěno, že je řádně připevněné a nastavené. Viz Kontrola žacího ústrojí na strani 38

3. Naplňte palivovou nádrž. Viz

Doplňování paliva na strani 36

4. Doplňte olej do olejové nádrže a zkontrolujte hladinu

oleje. Viz Doplnění a výměna motorového oleje na strani 39

Doplňování paliva Pokud možno používejte alkylátový benzín s nízkými emisemi. Není-li k dostání alkylátový benzín s nízkými emisemi, používejte kvalitní bezolovnatý benzín nebo olovnatý benzín. Používejte benzín s oktanovým číslem 90 RON mimo Severní Ameriku (87 AKI v Severní Americe) nebo vyšším a s obsahem etanolu maximálně 10 % (E10). VAROVÁNÍ: Nepoužívejte benzín s oktanovým číslem nižším než 90 RON mimo Severní Ameriku (87 AKI v Severní Americe). Můžete tím výrobek poškodit.

1. Víčko palivové nádrže otevírejte pomalu, aby se

paliva, odstraňte jej utěrkou a zbývající palivo nechte vypařit.

3. Očistěte plochu kolem víčka palivové nádrže.

4. Pevně dotáhněte víčko palivové nádrže. Není-li

víčko palivové nádrže dotažené, hrozí nebezpečí požáru.

5. Než výrobek spustíte, přejděte s ním minimálně 3 m

(10 stop) od místa, kde jste doplňovali palivo. Nastavení polohy řídítek

1. Zvedněte háček (A).

2. Zatlačením háčku dopředu nastavíte řídítka do

parkovací polohy (B).

3. Zatažením háčku dozadu nastavíte řídítka do polohy

pro sekání (C). Spuštění výrobku

1. Zkontrolujte, zda je kabel zapalování připojený

k zapalovací svíčce.

2. Nastavte řídítka do parkovací polohy, viz část

Nastavení polohy řídítek na strani 36

3. Otevřete ventil přívodu paliva.

4. Nastavte ovládání sytiče.

a) Pokud je motor studený, nastavte ovládání sytiče do polohy sytiče. b) Pokud je motor teplý, nastavte ovládání sytiče do provozní polohy.

5. Držte páku motorové brzdy přitisknutou k rukojeti

6. Pravou nohou stoupněte na kryt žacího ústrojí.

7. Pravou rukou podržte horní části spodního dílu

řídítek a nakloňte výrobek.

8. Uchopte rukojeť startovací šňůry pravou rukou.

9. Pomalu vytáhněte startovací šňůru, dokud neucítíte

10. Nastartuje motor silným zatáhnutím za šňůru.

461 - 006 - 25.01.201911. Jakmile motor poběží na plné otáčky, opatrně

položte výrobek na zem.

12. Až se motor zahřeje, zkontrolujte, zda je ovládání

sytiče nastavené do provozní polohy.

13. Nastavte řídítka do polohy pro sekání, viz část

Nastavení polohy řídítek na strani 36

VÝSTRAHA: Nikdy si neomotávejte startovací šňůru kolem ruky. Zastavení výrobku

• Nakloňte produkt a uvolněte páku brzdy motoru.

• Až se motor zastaví, položte výrobek.

• Nastavte řídítka do parkovací polohy, viz část Nastavení polohy řídítek na strani 36

• Zavřete ventil přívodu paliva. Jak docílit dobrých výsledků

• Používejte vždy ostrý nůž. Při použití tupého nože je střih nepravidelný a posečený povrch trávy žloutne. Ostrý nůž také vyžaduje méně energie než tupý nůž.

• Nesekejte více než ⅓ výšky trávy. Nejprve sekejte se žacím ústrojím nastaveným vysoko. Zkontrolujte výsledek a případně snižte výšku sečení na požadovanou úroveň. Pokud je tráva velmi vysoká, jezděte pomalu a v případě potřeby sekejte 2krát.

• Sekejte vždy v jiném směru, aby na trávníku nevznikly pruhy. Údržba Úvod VÝSTRAHA: Před prováděním údržby je třeba, abyste si přečetli a porozuměli kapitole o bezpečnosti. Pro servis a opravy výrobku je nezbytné speciální školení. Garantujeme dostupnost profesionálních oprav a servisu. Pokud neposkytuje prodejce servisní služby, požádejte jej o informace o nejbližším servisu. Před provedením údržby VÝSTRAHA: Abyste zabránili zranění a poškození výrobku, postupujte podle těchto pokynů, pokud je nutné položit výrobek na bok.

1. Zavřete ventil přívodu paliva.

2. Nechte motor běžet, dokud se nezastaví.

3. Odpojte kabel zapalovací svíčky.

4. Otočte výrobek na levou stranu tak, aby vzduchový

filtr (A) směřoval nahoru a tlumič výfuku dolů.

Plán údržby Intervaly údržby se vypočítávají na základě každodenního používání výrobku. Intervaly se mění, není-li výrobek používán denně. U údržby označené symbolem * vyhledejte pokyny v části Bezpečnostní zařízení na produktu na strani 33

Údržba Denně Týdně Měsíčně Proveďte běžnou kontrolu. X Zkontrolujte hladinu oleje. X Vyčistěte výrobek. X Zkontrolujte žací ústrojí. X Zkontrolujte kryt žacího ústrojí.* X

461 - 006 - 25.01.2019 37Údržba Denně Týdně Měsíčně

Zkontrolujte páku brzdy motoru.* X Zkontrolujte vzduchový filtr. X Zkontrolujte tlumič výfuku.* X Zkontrolujte zapalovací svíčku. X Vyčistěte vzduchový filtr. X Vyměňte vzduchový filtr. X Zkontrolujte palivový systém. X Provedení běžné kontroly

• Zajistěte, aby byly matice a šrouby na výrobku správně dotažené. Čištění výrobku VÝSTRAHA: Dodržujte pokyny uvedené v části Před provedením údržby na strani

, když se chystáte čistit spodní část výrobku. VAROVÁNÍ: K čištění výrobku nepoužívejte čisticí prostředky, benzín nebo rozpouštědla. Mohlo by dojít k poškození plastových dílů.

• K čištění produktu nepoužívejte vodu pod vysokým tlakem.

• Pokud používáte vodu k čištění motoru, nestříkejte ji přímo na motor.

• Pomocí kartáče odstraňte listí, trávu a nečistoty.

• Zkontrolujte, zda nejsou ucpané otvory přívodu studeného vzduchu.

• Odmontujte ventilátor (viz část Výměna nože a ventilátoru na strani 38 ) a očistěte jej kartáčem.

• Očistěte povrch výrobku suchou látkou.

• Vyčistěte spodní část výrobku od nánosu trávy a nečistot pomocí škrabky. Kontrola žacího ústrojí VÝSTRAHA: Aby se zabránilo náhodnému spuštění, odpojte kabel zapalování od zapalovací svíčky. VÝSTRAHA: Při provádění údržby žacího ústrojí používejte ochranné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

1. Zkontrolujte žací ústrojí ohledně poškození

a prasklin. Poškozené žací ústrojí vždy vyměňte.

2. Prohlédněte nůž a zkontrolujte, zda není poškozený

nebo tupý. Povšimněte si: Po ostření je nezbytné nůž vyvážit. Výměnu, ostření a vyvážení nože svěřte servisnímu středisku. Dojde-li k nárazu do překážky, po kterém dochází k vypínání výrobku, vyměňte poškozený nůž. O tom, zda je možné nůž nabrousit či zda je nutné ho vyměnit, rozhodne servisní středisko. Výměna nože a ventilátoru VÝSTRAHA: Používejte odolné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

1. Připravte výrobek na údržbu, viz část

Před provedením údržby na strani 37

2. Pevně přidržte ventilátor a otočte šroub nože (A)

proti směru hodinových ručiček, abyste jej vyjmuli.

3. Demontujte nůž (B), rozpěrky pro nastavení výšky

sečení (C) a ventilátor (D).

4. Zkontrolujte, zda nejsou šroub nože a ventilátor

5. Nastavte ventilátor zpět do původní polohy. Pokud

přidáte rozpěrky pro nastavení výšky sečení, je nutné umístit kolíky do otvorů na ventilátoru.

6. Namontujte nový nůž. Zkontrolujte, zda jsou kolíky

na ventilátoru (E) vloženy do otvorů (F) na noži.

7. Při montáži nového nože nasměrujte zahnuté konce

461 - 006 - 25.01.20198. Zasuňte šroub nože do otvoru ve středu nože (G)

a rukou jej utáhněte ve směru hodinových ručiček.

9. Pevně přidržte ventilátor a utáhněte šroub nože

10. Otočte nožem rukou a zkontrolujte, zda se volně

11. Nastartujte výrobek a proveďte test nože. Pokud

není nůž správně připevněn, výrobek vibruje a výsledky sečení nejsou uspokojivé. Nastavení výšky sečení Pokud chcete snížit výšku sečení, přidejte rozpěrky pro nastavení výšky sečení. Chcete-li výšku sečení zvýšit, odeberte rozpěrky pro nastavení výšky sečení. Povšimněte si: Nepoužívejte více než 2 rozpěrky pro nastavení výšky sečení.

1. Připravte výrobek na údržbu, viz část

Před provedením údržby na strani 37

2. Demontujte šroub nože a nůž, viz část

Výměna nože a ventilátoru na strani 38

3. Vložte jednu nebo dvě rozpěrky pro nastavení výšky

sečení (A) mezi ventilátor a nůž. Nasaďte první rozpěrku pro nastavení výšky sečení pomocí příslušných otvorů na kolíky na ventilátoru (B). Zasuňte kolíky na druhé rozpěrce pro nastavení výšky sečení do otvorů na první rozpěrce pro nastavení výšky sečení.

4. Nasaďte nůž na rozpěrku pro nastavení výšky

sečení. Zkontrolujte, zda jsou kolíky na rozpěrce pro nastavení výšky sečení vloženy do otvorů (C) na noži.

5. Namontujte nůž a šroub nože, viz část

Výměna nože a ventilátoru na strani 38

Doplnění a výměna motorového oleje

• Informace ohledně doplnění a výměny motorového oleje naleznete v návodu k používání motoru. Čištění vzduchového filtru VAROVÁNÍ: Nepoužívejte motor bez namontovaného vzduchového filtru nebo se špinavým vzduchovým filtrem. Snižuje to efektivitu a může způsobit poškození motoru.

1. Stiskněte úchytky západky (A), demontujte kryt

vzduchového filtru (B) a vyjměte vzduchový filtr (C).

2. Poklepejte vzduchovým filtrem o rovný povrch, aby

se uvolnily částice. Vzduchový filtr můžete také profouknout stlačeným vzduchem z čisté strany. VAROVÁNÍ: K odstranění nečistot nepoužívejte kartáč, protože tak se špína zatlačí do vzduchového filtru.

3. Očistěte držák vzduchového filtru (D) a kryt

vzduchového filtru pomocí vlhké látky. VAROVÁNÍ: Zabraňte vniknutí nečistot do vzduchového kanálu vedoucího ke karburátoru (E).

4. Nastavte vzduchový filtr zpět do původní polohy.

Zkontrolujte, zda vzduchový filtr dokonale těsní proti držáku vzduchového filtru.

5. Nasaďte zpět kryt vzduchového filtru spodními

úchytkami napřed. Kontrola zapalovací svíčky VAROVÁNÍ: Vždy používejte doporučený typ zapalovacích svíček. Nesprávný typ zapalovací svíčky může způsobit poškození výrobku.

• Zkontrolujte zapalovací svíčku, pokud má motor malý výkon, špatně startuje nebo nefunguje správně ve volnoběžných otáčkách.

• Aby se snížilo nebezpečí přítomnosti nechtěných materiálů na elektrodách zapalovací svíčky, dodržujte tyto pokyny: a) Zkontrolujte, zda jsou správně nastaveny volnoběžné otáčky. b) Zkontrolujte správnost palivové směsi. c) Zkontrolujte, zda je vzduchový filtr čistý.

461 - 006 - 25.01.2019

39• Jestliže je zapalovací svíčka znečištěná, vyčistěte ji a zkontrolujte, zda je vzdálenost elektrod zapalovací svíčky správná, viz část

• V případě potřeby zapalovací svíčku vyměňte. Kontrola palivového systému

• Prohlédněte víčko palivové nádrže a těsnění víčka a ujistěte se, že nejsou poškozené.

• Prohlédněte hadici přívodu paliva a ujistěte se, že nedochází k úniku. Pokud je hadice přívodu paliva poškozená, požádejte servisního pracovníka o výměnu. Přeprava, skladování a likvidace Přeprava a skladování

• Před uskladněním a přepravou výrobku či paliva zkontrolujte, zda nejsou přítomny známky úniku nebo výparů. Jiskry a otevřený oheň, například z elektrických zařízení nebo kotlů, mohou zažehnout požár.

• Vždy používejte schválené nádoby na skladování a přepravu paliva.

• Před dlouhodobým skladováním výrobku vyprázdněte palivovou nádrž. Odevzdejte palivo na příslušném sběrném místě

• Během přepravy musí být výrobek bezpečně upevněný, aby se zabránilo jeho poškození a nehodám.

• Skladujte výrobek na uzamčeném místě, aby se zamezilo přístupů dětí a neoprávněných osob.

• Uchovávejte výrobek na suchém a bezprašném místě. Příprava na uskladnění Na konci sezóny a před uskladněním na dobu delší než 30 dní připravte výrobek k uskladnění.

1. Vypněte motor a zavřete ventil přívodu paliva.

2. Nastartujte motor a nakloňte výrobek přibližně 10 cm

nad zem ve směru tlumiče výfuku.

3. Když se motor zastaví, uvolněte rukojeť brzdy

4. Odpojte kabel zapalovací svíčky.

5. Vypusťte palivo z nádrže.

6. Vyjměte zapalovací svíčku a otvorem svíčky nalejte

5 ml motorového oleje.

7. Třikrát zatáhněte za rukojeť startéru, aby se olej

dostal do celého motoru.

8. Zkontrolujte zapalovací svíčku, viz část

Kontrola zapalovací svíčky na strani 39 . Nepřipojujte kabel zapalovací svíčky.

9. Vyčistěte vzduchový filtr, viz část

Čištění vzduchového filtru na strani 39

10. Zkontrolujte žací ústrojí, viz část

Kontrola žacího ústrojí na strani 38

11. Vyčistěte výrobek, viz

Čištění výrobku na strani 38

• Dodržujte místní požadavky ohledně recyklace a platné předpisy.

• Odevzdejte všechny chemikálie, například motorový olej nebo palivo, v servisním středisku nebo na příslušném sběrném místě.

• Nehodláte-li výrobek dále používat, odešlete jej prodejci Husqvarna nebo jej dopravte do recyklační stanice. Technické údaje Technické údaje GX560 Motor Značka/model Honda / OHC GCV 160 Zdvihový objem, cm

Rychlost, ot./min 3150 +0/-100 40 461 - 006 - 25.01.2019GX560 Jmenovitý výkon motoru, kW

3,0 Mezera zapalovací svíčky, mm 0,75 Typ zapalovací svíčky NGK BPR6ES Systém mazání a palivový systém Objem palivové nádrže, litry 0,9 Motorový olej SAE 10W-30 Objem olejové nádrže, litry 0,5 Hmotnost S prázdnými nádržemi, kg 18,4 Emise hluku

Hladina akustického výkonu, změřená dB (A) 96 Hladina akustického výkonu, zaručená L

Hladina akustického tlaku na sluch obsluhy, dB (A) 84 Úrovně vibrací, a hveq

3,3 Řezací vybavení Výška sečení, mm 10–30 Šířka sečení, mm 510 Nůž, číslo položky 5119004-10

Uvedený jmenovitý výkon motoru je průměrný čistý výkon (při specifikovaných ot./min.) typického motoru pro model motoru měřený podle normy SAE J1349/ISO1585. Sériově vyráběné motory se od této hodnoty mohou lišit. Skutečný výstupní výkon motoru instalovaného na konečném výrobku závisí na provozních otáčkách, po- větrnostních podmínkách a dalších hodnotách.

Emise hluku v životním prostředí měřené jako akustický výkon (L

) v souladu se směrnicí 2000/14/ES.

Hladina akustického tlaku měřená podle normy ISO 5395. Uváděná data pro hladinu tlaku zvuku mají typickou statistickou odchylku (standardní odchylku) 1,2 dB (A).

Hladina vibrací měřená podle normy ISO 5395. Uváděná data o úrovni vibrací mají typickou statistickou od- chylku (standardní odchylku) 0,2 m/s

461 - 006 - 25.01.2019 41ES Prohlášení o shodě

ES Prohlášení o shodě Husqvarna AB, SE–561 82 Huskvarna, Švédsko, tel: +46-36-146500, prohlašuje, že sekačka na trávu Husqvarna a GX560 s výrobním číslem 2017xxxxxxx a vyšším splňuje požadavky SMĚRNICE RADY:

• ze 17. května 2006 „týkající se strojních zařízení” 2006/42/EC

• z 26. února 2014 „týkající se elektromagnetické kompatibility“ 2014/30/EU,

• z 8. května 2000 „týkající se emisí hluku v okolním prostředí“ 2000/14/ES. Informace o emisích hluku najdete v kapitole "Technické údaje". Byly uplatněny následující standardní normy: EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012 Není-li uvedeno jinak, platí výše uvedené normy v poslední vydané verzi. Ohlašovací úřad: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala vydal zprávy týkající se vyhodnocení shody podle dodatku VI ke Směrnici rady z 8. května 2000 „týkající se emisí hluku do okolního prostředí“ 2000/14/EC. Certifikát má číslo: 01/901/302 Huskvarna, 2017-12-14 Claes Losdal, Development Manager/Garden Products (ředitel vývoje zahradního sortimentu) (Autorizovaný zástupce společnosti Husqvarna AB a osoba odpovědná za technickou dokumentaci.)

4. Gombík na rukoväti

14. Návod na obsluhu

• Výrobok nepoužívajte, ak je poškodený.

• Pri obsluhe vždy stojte za výrobkom.

• Noste odolné protišmykové topánky. Výrobok neobsluhujte v otvorených topánkach ani s bosými nohami.

5. Vložte dolné predlžovacie trubice do hornýchpredlžovacích trubíc.6. Prevlečte kolíky (A) cez predlžovacie trubice azaistite ich závlačkami (B).

2. S použitím kanistra opatrne doplňte palivo. Ak sa

2. Potlačením háku dopredu nastavte rukoväť do

6. Položte si pravú nohy na kryt rezacej časti.

spustite výrobok na zem.

461 - 006 - 25.01.201912. Keď je motor teplý, uistite sa, či je ovládanie sýtiča

• Keď sa motor zastaví, spustite výrobok.

• Na čistenie výrobku nepoužívajte vysokotlakový čistič.

• Ak na čistenie výrobku použijete vodu, nelejte vodu priamo na motor.

• Očistite povrch výrobku suchou handričkou.

• Zospodu očistite výrobok škrabkou, aby sa odstránila nahromadená tráva a nečistoty. Kontrola rezného zariadenia VÝSTRAHA: Aby ste zabránili náhodnému naštartovaniu, odpojte kábel zapaľovania od zapaľovacej sviečky. VÝSTRAHA: Pri vykonávaní údržby rezného zariadenia používajte ochranné rukavice. Čepeľ je veľmi ostrá a ľahko môže dôjsť k porezaniu.

1. Skontrolujte, či sa na reznom zariadení

Pred vykonávaním údržby na strane 309

(A) otáčaním proti smeru hodinových ručičiek.

ventilátore (E) vložené v otvoroch (F) na noži.

(G) a pritiahnite ju rukou v smere hodinových ručičiek.

Pred vykonávaním údržby na strane 309

1. Stlačte poistné výstupky (A), odstráňte kryt

vzduchového filtra (B) a odstráňte vzduchový filter (C).

• Počas prepravy výrobok bezpečne upevnite, aby ste zabránili poškodeniu alebo nehodám.

2. Naštartujte motor a nakloňte výrobok približne 10 cm

od zeme, v smere tlmiča výfuku.

5. Vylejte palivo z palivovej nádrže.

Nameraná úroveň hlučnosti dB(A) 96 Zaručená úroveň hlučnosti L

8. Preglejte svečko, glejte
