NÁVOD K OBSLUZE KLIPPO LB 453S HUSQVARNA

CS Návod k použití 36-48

DA Brugsanvisning 49-61

Přeprava, skladování a likvidace.... 45

Technické údaje....46

Prohlášení o shodě....48

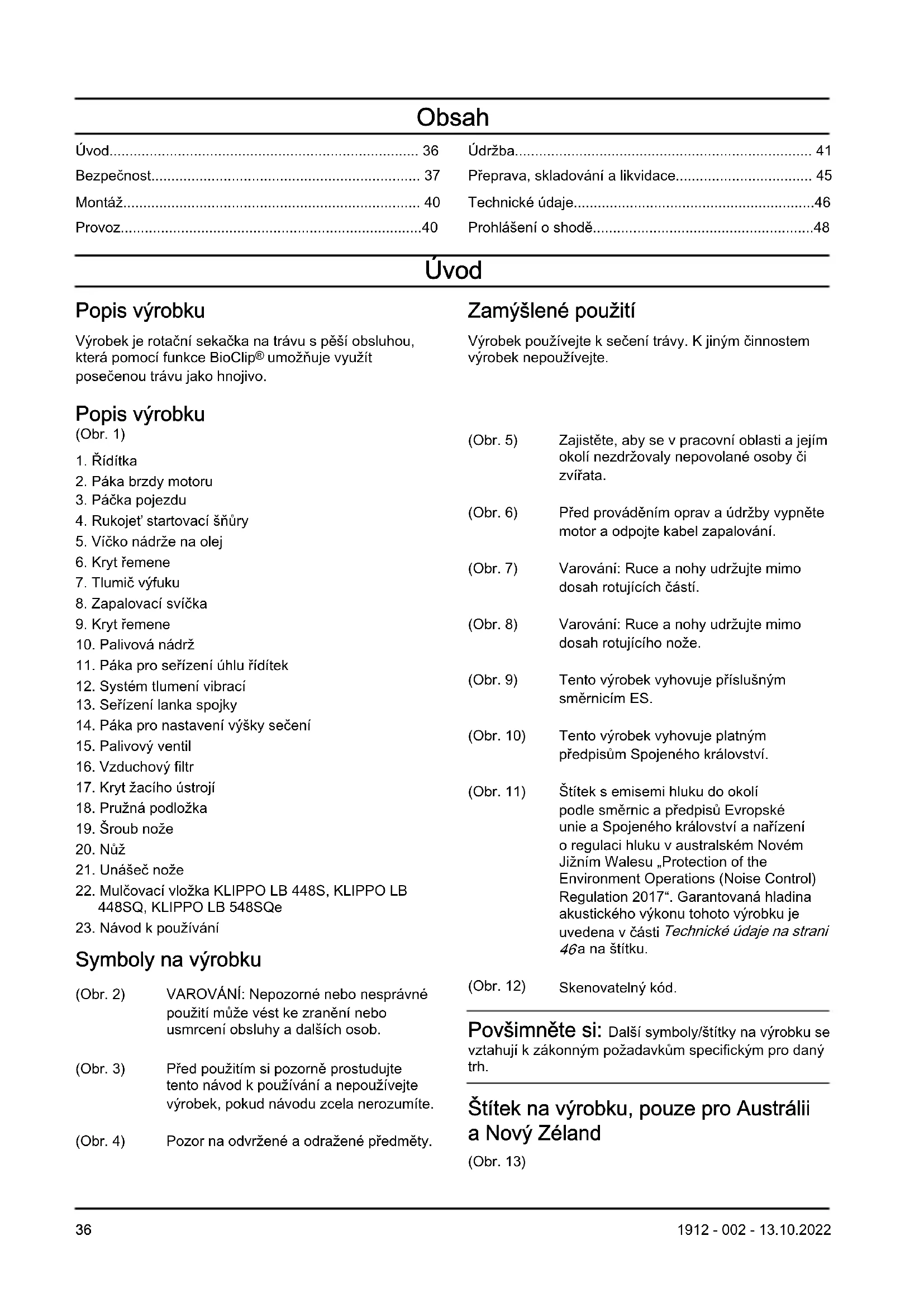

Úvod

Popis výrobku

Výrobek je rotační sekačka na trávu s pěší obsluhou, která pomocí funkce BioClip® umožňuje využít posečenou trávu jako hnojivo.

Popis výrobku

(Obr. 1)

1. Rídítka

2. Páka brzdy motoru

3. Páčka pojezdu

4. Rukojet' startovací šnůry

5. Víčko nádrže na olej

6. Kryt řemene

7. Tlumič výfuku

8. Zapalovací svíčka

9. Kryt řemene

10. Palivová nádrž

11. Páka pro seřízení úhlu řídítek

12. Systém tlumení vibrací

13. Seřízení lanka spojky

14. Páka pro nastavení výšky sečení

15. Palivový ventil

16. Vzduchový filtr

17. Kryt žacího ústrojí

18. Pružná podložka

19. Šroub nože

20. Nůž

21. Unášeč nože

22. Mulčovací vložka KLIPPO LB 448S, KLIPPO LB 448SQ, KLIPPO LB 548SQe

23. Návod k používání

Symboly na výrobku

(Obr. 2) VAROVÁNÍ: Nepozorné nebo nesprávné použití může vést ke zranění nebo usmrcení obsluhy a dalších osob.

(Obr. 3) Před použitím si pozorně prostudujte tento návod k používání a nepoužívejte výrobek, pokud návodu zcela nerozumíte.

(Obr. 4) Pozor na odvržené a odražené předměty.

Zamýšlené použití

Výrobek používejte k sečení trávy. K jiným činnostem výrobek nepoužívejte.

(Obr. 5) Zajistěte, aby se v pracovní oblasti a jejím okolí nezdržovaly nepovolané osoby či zvířata.

(Obr. 6) Před prováděním oprav a údržby vypněte motor a odpojte kabel zapalování.

(Obr. 7) Varování: Ruce a nohy udržujte mimo dosah rotujících částí.

(Obr. 8) Varování: Ruce a nohy udržujte mimo dosah rotujícího nože.

(Obr. 9) Tento výrobek vyhovuje příslušným směrnicím ES.

(Obr. 10) Tento výrobek vyhovuje platným předpisům Spojeného království.

(Obr. 11) Štítek s emisemi hluku do okolí podle směrnic a předpisů Evropské unie a Spojeného království a nařízení o regulaci hluku v australském Novém Jižním Walesu „Protection of the Environment Operations (Noise Control) Regulation 2017“. Garantovaná hladina akustického výkonu tohoto výrobku je uvedena v části Technické údaje na strani 46a na štítku.

(Obr. 12) Skenovatelný kód.

Povšimněte si: Další symboly/štítky na výrobku se vztahují k zákonným požadavkům specifickým pro daný trh.

Štítek na výrobku, pouze pro Austrálii a Nový Zéland

(Obr. 13)

Ruce a nohy udržujte mimo dosah rotujícího nože.

Emise Euro V

VÝSTRAHA: Manipulace s motorem vede k zneplatnění typového schválení EU tohoto výrobku.

Odpovědnost za výrobek

Jak uvádí zákon o odpovědnosti za výrobek, neneseme odpovědnost za žádnou škodu způsobenou našim výrobkem, pokud:

• byl výrobek nesprávně opraven.
• byl výrobek opraven pomocí součástí od jiného výrobce nebo součástí, které nejsou výrobcem schváleny.
• má výrobek příslušenství od jiného výrobce nebo příslušenství, které není výrobcem schváleno.
• výrobek nebyl opraven ve schváleném servisním středisku nebo schváleným odborníkem.

Bezpečnost

Definice týkající se bezpečnosti

Varování, upozornění a poznámky slouží jako upozornění na specifické důležité části návodu.

VÝSTRAHA: Používá se v případě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené v této příručce.

VAROVÁNÍ: Používá se v případě nebezpečí poškození výrobku, dalších materiálů či škod na majetku v blízkém okolí, pokud nejsou dodrženy pokyny uvedené v této příručce.

Povšimněte si: Používá se k poskytnutí dalších informací, které jsou nezbytné v dané situaci.

Obecné bezpečnostní pokyny

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Tento výrobek je nebezpečný, nepoužívá-li se správně nebo není-li věnována provozu řádná pozornost. Nedodržení bezpečnostních pokynů může vést ke zranění nebo usmrcení.
• Tento výrobek vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností narušovat funkci aktivních či pasivních implantovaných lékařských přístrojů. Za účelem snížení rizika možného zranění nebo smrtelného úrazu doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím výrobku s lékařem a s výrobcem implantovaného lékařského přístroje.

• Budte stále opatrní a používejte zdravý rozum. Nejste-li si jisti, jak ovládat výrobek ve zvláštních situacích, vypněte jej a promluvte si s prodejcem Husqvarna, než budete pokračovat v práci.

• Mějte na paměti, že obsluha je odpovědná za nehody a škody vzniklé jiným osobám nebo na jejich majetku.

• Udržujte výrobek čistý. Ujistěte se, že jsou značky a štítky dobře čitelné.
• Nedovolte osobám používat výrobek, nejste-li si jisti, že si přečetly návod k používání a porozuměly jeho obsahu.
  • Zamezte používání výrobku dětmi.
• Udržujte děti mimo pracovní oblast. Vždy musí být přítomna zodpovědná dospělá osoba.
• Zamezte používání výrobku osobami, které naznají pokyny.
• Vždy sledujte osoby s fyzickým nebo mentálním postižením při práci s výrobkem. Vždy musí být přítomna zodpovědná dospělá osoba.
• Nepoužívejte výrobek, jste-li unavení, nemocní nebo pod vlivem alkoholu, drog nebo léků. To by mohlo ovlivnit váš zrak, ostražitost, koordinaci a úsudek.
• Nepoužívejte výrobek, pokud je vadný.
• Nikdy neupravujte výrobek a nepoužívejte jej, pokud je možné, že jej upravil někdo jiný.
• Neměňte nastavení regulace otáček motoru.

Bezpečnost pracovního prostoru

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Před použitím výrobku, odklid'te z pracovní oblasti předměty, jako jsou větve, větvičky a kameny.
• Předměty, které mohou být zachyceny žacím ústrojím mohou být odmrštěny a způsobit zranění osob a poškození předmětů. Udržujte osoby v okolí a zvířata v bezpečné vzdálenosti od výrobku.

• Nikdy nepoužívejte výrobek za špatného počasí, jako je mlha, déšť, silný vítr, intenzivní chlad a nebezpečí blesku. Použití výrobku za špatného počasí nebo ve vlhkých či mokrých podmínkách je namáhavé. Nepříznivé počasí může vytvořit nebezpečné podmínky, např. kluzký povrch.

• Dávejte pozor na osoby, předměty a situace, které mohou bránit bezpečnému provozu výrobku.

• Dávejte pozor na překážky, jako jsou kořeny, kameny, větve, díry a příkopy. Vysoká tráva může překážky skrýt.
• Sečení trávy na svazích může být nebezpečné. Nepoužívejte výrobek na svahu se sklonem větším než 15°.
• S výrobkem jezděte po vrstevnicích. Nepohybujte se na svahu nahoru a dolů.
• Postupujte opatrně v blízkosti skrytých rohů a objektů, které mohou bránit ve výhledu.

Bezpečnost práce

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

- Tento výrobek používejte výhradně k sečení trávy. Není dovoleno používat výrobek k jiným činnostem.

- Používejte osobní ochranné prostředky. Další informace naleznete v části Osobní ochranné prostředky na strani 38.

- Ujistěte se, že víte, jak v případě nouze rychle zastavit motor.

- Nikdy nestartujte motor v uzavřených prostorech nebo v blízkosti hořlavého materiálu. Výfukové plyny z motoru jsou horké a mohou obsahovat jiskry, které by mohly zažehnout požár.

- Neprovozujte výrobek, pokud není správně namontovaný nůž a všechny kryty. V opačném případě by se mohl nůž uvolnit a způsobit zranění osob.

- Zajistěte, aby nůž nenarazil do předmětů, jako jsou kameny a kořeny. Mohlo by dojít k poškození nože a ohnutí hřídele motoru. Ohnutý hřídel způsobuje velké vibrace a hrozí velmi vysoké riziko uvolnění nože.

- Pokud nůž narazí do nějakého předmětu nebo se objeví vibrace, okamžitě zastavte výrobek. Odpojte kabel zapalování od zapalovací svíčky. Zkontrolujte, zda není výrobek poškozený. Opravte poškozené díly nebo svěřte opravu schválenému servisnímu pracovníkovi.

- Po nastartování motoru nikdy nepřipevňujte páku brzdy motoru trvale k rukojeti sekačky.

- Umístěte výrobek na stabilní, rovný povrch a nastartujte jej. Zkontrolujte, zda nůž nemůže přijít do kontaktu se zemí nebo cizími objekty.

- Při provozu vždy stůjte za výrobkem.

- Při provozu nechte všechna kola spočívat na zemi a držte rukojeť oběma rukama. Ruce a nohy udržujte mimo dosah rotujících nožů.

- Nenaklánějte výrobek, když je spuštěný motor.

- Dávejte pozor při tažení výrobku dozadu.

- Nikdy nezvedejte výrobek, když je spuštěný motor. Pokud musíte výrobek zvednout, nejprve vypněte

motor a odpojte kabel zapalování od zapalovací svíčky.

• Při provozování výrobku nechodte směrem dozadu.
• Před přejezdem ploch bez trávy, jako jsou cesty vytvořené ze štěrku, kamenů nebo asfaltu, vypněte motor.
• Neběhejte s výrobkem, když je spuštěný motor. Při provozu výrobku vždy pouze chodťe.
• Před změnou výšky sečení vypněte motor. Nikdy neprovádějte seřizování při spuštěném motoru.
• Nikdy nenechte výrobek se spuštěným motorem bez dozoru. Vypněte motor a ujistěte se, že se žací ústrojí neotáčí.

Bezpečnostní pokyny pro provoz

Osobní ochranné prostředky

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Osobní ochranné prostředky nemohou zcela eliminovat nebezpečí úrazu, ale v případě nehody pomáhají snížit míru poranění. Požádejte prodejce, aby vám pomohl vybrat správné vybavení.
• Používejte ochranu sluchu, pokud je hladina hluku vyšší než 85 dB.
• Používejte odolnou obuv s protiskluzovou podrážkou. Nepoužívejte otevřenou obuv ani nepracujte naboso.
• Používejte silné, dlouhé kalhoty.
• Při určitých činnostech používejte ochranné rukavice, například při nasazování, prohlídce nebo čištění žacího ústrojí.

Bezpečnostní zařízení na produktu

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Nepoužívejte výrobek, jehož bezpečnostní zařízení jsou vadná!
• Pravidelně kontrolujte bezpečnostní zařízení. Pokud je zařízení vadné, obrat'te se na servis Husqvarna.

Kontrola krytu žacího ústrojí

Kryt žacího ústrojí snižuje vibrace výrobku a snižuje nebezpečí poranění nožem.

- Zkontrolujte kryt žacího ústrojí, aby bylo zajištěno, že nevykazuje známky poškození, např. praskliny.

Kontrola krytu řemene

Kryt řemene snižuje nebezpečí poranění a zajišťuje, že nevyletí přetržený hnací řemen.

- Zkontrolujte, zda není kryt řemene poškozený a zda je správně upevněný. (Obr. 14)

Páka brzdy motoru

Páka brzdy motoru slouží k zastavení motoru. Když uvolníte páku brzdy motoru, motor se zastaví.

Chcete-li zkontrolovat brzdu motoru, nastartujte motor a uvolněte páku brzdy motoru. Pokud se motor nevypne během 3 sekund, požádejte schváleného servisního pracovníka Husqvarna o seřízení brzdy motoru.

(Obr. 15)

Kontrola systému tlumení vibrací

VÝSTRAHA: Přílišné vystavení

vibracím může u osob se zhoršenou funkcí krevního oběhu vést k poruchám oběhového nebo nervového systému. Pokud pocítíte příznaky obtíží způsobených nadměrným vystavením vibracím, vyhledejte lékařskou pomoc. Mezi tyto příznaky může patřit znecitlivění některých částí těla, ztráta citu v rukou, brnění, píchání, bolest, ztráta síly, změna barvy nebo stavu kůže. Tyto příznaky se obvykle objevují v prstech, na rukou nebo v zápěstí.

Systém tlumení vibrací snižuje vibrate v řídítkách během provozu.

Ocelová trubka v řídítkách a kryt žacího ústrojí snižují vibrace. Model KLIPPO LB 548SQe má také 4 antivibrační prvky, které jsou připevněné k řídítkům.

- Zkontrolujte řídítka a antivibrační prvky, aby bylo zajištěno, že nejsou poškozené. (Obr. 16)

Unášeč nože

Unášeč nože snižuje nebezpečí ohnutí hřídele motoru. Pokud nůž narazí do nějakého předmětu, bude se pohybovat proti unášeči nože. Tento pohyb způsobí opotřebení na povrchu unášeče nože. Opotřebení ukazuje, že ochrana hřídele motoru funguje správně.

Tlumič výfuku

Tlumič výfuku je určen k omezení úrovně hluku na minimum a k usměrnění výfukových plynů směrem od obsluhy.

Nepoužívejte výrobek bez tlumiče výfuku nebo pokud je vadný. Vadný tlumič výfuku zvyšuje hladinu hluku a nebezpečí požáru.

VÝSTRAHA: Tlumič výfuku je během provozu a po použití velmi horký, i když motor pracuje na volnoběžné otáčky. Aby se zabránilo požáru, dbejte zvýšené opatrnosti v blízkosti hořlavých materiálů a plynů.

Kontrola tlumiče výfuku

- Pravidelně kontrolujte tlumič výfuku, aby bylo zajištěno, že je řádně upevněný a že není poškozený.

Bezpečnost při manipulaci s palivem

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Pokud je na výrobku palivo nebo olej, nespouštějte ho. Nechtěné palivo/olej z výrobku odstraňte a nechte výrobek uschnout.
• Pokud si palivem polijete oblečení, okamžitě se převlékněte.
• Zabraňte styku paliva s tělem, může způsobit zranění. Pokud se polijete palivem, omyjte zasažené místo vodou a mýdlem.
• Nepouštějte motor, pokud z něj něco uniká. Pravidelně kontrolujte, jestli z motoru nic neuniká.
• Při manipulaci s palivem buďte opatrní. Palivo je hořlavé a výpary jsou výbušné a můžou způsobit zranění nebo smrt.
• Nevdechujte palivové výpary, můžou způsobit zranění. Zajistěte dostatečný průtok vzduchu.
  • V blízkosti paliva ani motoru nekuřte.
• Do blízkosti paliva ani motoru neumist'ujte horké předměty.
• Když je spuštěný motor, nedoplňujte palivo.
• Než začnete doplňovat palivo, přesvědčte se, že je motor studený.
• Než doplníte palivo, pomalu otevřete uzávěr palivové nádrže a opatrně uvolněte tlak.
• Palivo do motoru nedoplňujte ve vnitřních prostorech. Nedostatečné proudění vzduchu může způsobit zranění nebo smrt udušením nebo otravou kysličníkem uhelnatým.
• Pevně dotáhněte víčko palivové nádrže. Není-li víčko palivové nádrže dotažené, hrozí nebezpečí požáru.
• Než výrobek spustíte, přejděte s ním minimálně 3 m (10 stop) od místa, kde jste doplňovali palivo.
• Nenaplňujte palivovou nádrž na maximum. Teplem dochází k rozpínání paliva. V horní části palivové nádrže udržujte volný prostor.

Bezpečnostní pokyny pro údržbu

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

- Výfukové plyny obsahují oxid uhelnatý, jedovatý a velmi nebezpečný plyn bez zápachu. Nenechávejte motor spuštěný ve vnitřních nebo uzavřených prostorech.

• Před prováděním údržby výrobku nejprve vypněte motor a odpojte kabel zapalování od zapalovací svíčky.
• Při provádění údržby žacího ústrojí používejte ochranné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

• Příslušenství a změny výrobku, které neschválí výrobce, mohou způsobit vážné zranění nebo úmrtí. Neprovádějte změny na výrobku. Vždy používejte výhradně příslušenství schválené výrobcem.

• Při nesprávném nebo nepravidelném provádění údržby se zvyšuje nebezpečí poranění a poškození výrobku.

• Provádějte pouze údržbu uvedenou v tomto návodu k používání. Veškerý ostatní servis musí provést schválený servisní pracovník Husqvarna.
• Servis výrobku by měl provádět schválený servisní pracovník Husqvarna v pravidelných intervalech.
• Poškozené, opotřebené či prasklé součásti vyměňte.

Montáž

Úvod

VÝSTRAHA: Před montáží výrobku je třeba, abyste si přečetli a porozuměli kapitole o bezpečnosti.

VÝSTRAHA: Před montáží výrobku sejměte koncovku kabelu zapalovací svíčky ze zapalovací svíčky.

Montáž a seřízení řídítek

1. Odmontujte matici řídítek a podložku z destičky na horní části řídítek.
2. Umístěte horní část řídítek do polohy nad dolní část řídítek.

VAROVÁNÍ: Zkontrolujte, zda se nezachytila lanka a zda nejsou poškozená.

1. Namontujte podložku a matici řídítek. (Obr. 17)
2. Pokud pracujete s výrobkem v blízkosti stěny, otočte řídítka do strany do vhodné provozní polohy. (Obr. 18)
3. Chcete-li nastavit řídítka do svislé polohy, otočte nastavovací kolečka na podvozku. (Obr. 19)

Montáž mulčovací vložky (KLIPPO LB 448S, KLIPPO LB 448SQ, KLIPPO LB 548SQe)

1. Nakloňte výrobek dozadu se zapalovací svíčkou směrem nahoru.
2. Vložte kolíky mulčovací vložky do otvorů z vnitřní strany krytu žacího ústrojí. (Obr. 20)
3. Namontujte šrouby pro mulčovací vložku z vnější strany krytu žacího ústrojí. (Obr. 21)

Provoz

Úvod

VÝSTRAHA: Před používáním produktu je třeba, abyste si přečetli a porozuměli kapitole o bezpečnosti.

Husqvarna Connect

Husqvarna Connect je bezplatná aplikace pro mobilní zařízení. Aplikace Husqvarna Connect dodá vašemu výrobku Husqvarna doplňkové funkce:

• Rozšířené informace o výrobku.
• Informace o dílech a servisu a nápověda pro tyto položky.

Jak začít používat aplikaci Husqvarna Connect

1. Stáhněte si aplikaci Husqvarna Connect do svého mobilního zařízení.

2. V aplikaci Husqvarna Connect se zaregistrujte.

3. Při připojování a registraci výrobku postupujte podle pokynů v aplikaci Husqvarna Connect.

Před použitím výrobku

1. Pozorně si prostudujte tento návod k používání a nepoužívejte výrobek, pokud návodu zcela nerozumíte.
2. Zkontrolujte žací ústrojí, aby bylo zajištěno, že je řádně připevněné a nastavené. Viz Kontrola žacího ústrojí na strani 43.
3. Naplňte palivovou nádrž. Viz Doplňování paliva na strani 40.
4. Doplňte olej do olejové nádrže a zkontrolujte hladinu oleje. Viz Kontrola hladiny oleje na strani 43.

Doplňování paliva

Pokud možno používejte alkylátový benzín s nízkými emisemi. Není-li k dostání alkylátový benzín s nízkými

emisemi, používejte kvalitní bezolovnatý benzín nebo olovnatý benzín s oktanovým číslem nejméně 90.

VAROVÁNÍ: Nepoužívejte benzín s oktanovým číslem nižším než 90 RON (87 AKI). Můžete tím výrobek poškodit.

1. Víčko palivové nádrže otevírejte pomalu, aby se uvolnil tlak.
2. Palivo doplňte pomalu z kanystru. Dojde-li k rozlití paliva, odstraňte jej utěrkou a zbývající palivo nechte vypařit. (Obr. 22)
3. Očistěte plochu kolem víčka palivové nádrže.
4. Pevně dotáhněte víčko palivové nádrže. Není-li víčko palivové nádrže dotažené, hrozí nebezpečí požáru.
5. Než výrobek spustíte, přejděte s ním minimálně 3 m (10 stop) od místa, kde jste doplňovali palivo.

Nastavení výšky sečení

Výšku sečení lze nastavit v 6 úrovních.

1. Chcete-li výšku sečení zvýšit, posuňte páku pro nastavení výšky sečení dopředu.
2. Chcete-li výšku sečení snížit, posuňte páku pro nastavení výšky sečení dozadu.

VAROVÁNÍ: Nenastavujte výšku sečení příliš nízko. V případě, že není povrch trávníku rovný, mohou nože přijít do styku se zemí.

Spuštění výrobku

1. Zkontrolujte, zda je kabel zapalování připojený k zapalovací svíčce.
2. Otevřete ventil přívodu paliva. (Obr. 23)
3. Postavte se za výrobek.
4. Držte páku motorové brzdy přitisknutou k rukojeti sekačky. (Obr. 24)
5. Uchopte rukojeť startovací šňůry pravou rukou.

6. Pomalu vytáhněte startovací šňůru, dokud neucítíte odpor.

7. Nastartuje motor silným zatáhnutím za šňůru.

VÝSTRAHA: Nikdy si neomotávejte startovací šňůru kolem ruky.

VAROVÁNÍ: Nevytahujte zcela startovací šňuru. Když je startovací šňura vytažená, nepouštějte rukojeť.

Použití pohonu kol ()

• Zatlačte páčku pojezdu dolů. (Obr. 25)
- Pokud chcete táhnout výrobek dozadu, odpojte pohon a zatlačte výrobek dopředu přibližně 10cm.
- V blízkosti překážek uvolněte částečně rukojeť motorové brzdy, aby se deaktivoval pohon.

Zastavení výrobku

• Chcete-li zastavit pouze pojezd, uvolněte částečně rukojet' motorové brzdy.
• Motor zastavíte kompletním uvolněním rukojeti motorové brzdy.
  • Zavřete ventil přívodu paliva. (Obr. 26)

Jak docílit dobrých výsledků

• Používejte vždy ostrý núž. Při použití tupého nože je střih nepravidelný a posečený povrch trávy žloutne. Ostrý núž také vyžaduje méně energie než tupý núž.
• Nesekejte více než 13 výšky trávy. Nejprve sekejte se žacím ústrojím nastaveným vysoko. Zkontrolujte výsledek a případně snižte výšku sečení na požadovanou úroveň. Pokud je tráva velmi vysoká, jezděte pomalu a v případě potřeby sekejte 2krát.
• Sekejte vždy v jiném směru, aby na trávníku nevznikly pruhy.
• Udržujte kryt žacího ústrojí čistý. Nahromaděná tráva a nečistoty na vnitřní straně krytu žacího ústrojí mohou snížit výsledek sečení. Další informace jsou uvedeny v části Čištění výrobku zvnějšku na strani 42.

Údržba

Úvod

VÝSTRAHA: Před prováděním údržby je třeba, abyste si přečetli kapitolu o bezpečnosti a porozuměli jí.

Pro servis a opravy výrobku je nezbytné speciální školení. Garantujeme dostupnost profesionálních oprav a servisu. Pokud prodejce neposkytuje servisní služby, požádejte jej o informace o nejbližším servisu.

Podrobnější informace jsou uvedeny v části www.husqvarna.com.

Plán údržby

Intervaly údržby se vypočítávají na základě každodenního používání výrobku. Intervaly se mění, není-li výrobek používán denně.

U údržby označené symbolem * vyhledejte pokyny v části Bezpečnostní zařízení na produktu na strani 38.

Údržba Denně Týdně Měsíčně
Provedte běžnou kontrolu. X
Zkontrolujte hladinu oleje. X
Vyčistěte výrobek. X
Vyčistěte vzduchový filtr. X
Zkontrolujte žací ústrojí. X
Zkontrolujte kryt žacího ústrojí.* X
Zkontrolujte páku brzdy motoru.* X
Zkontrolujte tlumič výfuku.* X
Zkontrolujte zapalovací svíčku. X
Zkontrolujte, zda není poškozen hnací remen. X
Vyčistěte skřín převodovky. X
Pro model KLIPPO LB 448S, KLIPPO LB 453S: Vyměňte olej (poprvé po 5 h použití, poté po každých 25 h použití a jednou ročně).			X
Pro model KLIPPO LB 448SQ, KLIPPO LB 453SQ, KLIPPO LB 548SQe: Vyměňte olej (poprvé po 5 h použití, poté po každých 50 h použití a jednou ročně).			X
Vyměňte vzduchový filtr. X
Zkontrolujte palivový systém. X
Zkontrolujte a nastavte pohon (lanko spojky).			X

Provedení běžné kontroly

- Zajistěte, aby byly všechny matice a šrouby na výrobku správně dotažené.

Čištění výrobku zvnějšku

• Pomocí kartáče odstraňte listí, trávu a nečistoty.
• Zkontrolujte, zda není přívod vzduchu v horní části motoru ucpaný.
• K čištění produktu nepoužívejte vodu pod vysokým tlakem.
• Pokud používáte vodu k čištění motoru, nestříkejte ji přímo na motor.

Čištění vnitřního povrchu krytu žacího ústrojí

1. Položte výrobek na bok s výfukem dole.

VAROVÁNÍ: Pokud byste položili výrobek se vzduchovým filtrem dole, mohl by se poškodit motor.

1. Opláchněte vodou z hadice vnitřní povrch krytu žacího ústrojí.

Kontrola hnacího řemene a čištění skříně převodovky

1. Vyšroubujte 4 šrouby na krytu řemene a sejměte kryt. (Obr. 27)
2. Zkontrolujte, zda není poškozený hnací řemen a řemenice.
3. Pomocí kartáče ze skříně převodovky odstraňte listí, trávu a nečistoty. (Obr. 28)

Výměna a seřízení hnacího řemene

1. Vyšroubujte 4 šrouby na krytu řemene a sejměte kryt. (Obr. 27)
2. Vložte plochý šroubovák mezi kryt náboje a kolo na pravém předním kole výrobku.
3. Otočte opatrně šroubovákem a sejměte kryt náboje.
4. Odmontujte šroub kola a sundejte kolo. (Obr. 29)
5. Sejměte hnací řemen z řemenic.
6. Zkontrolujte, zda se řemenice pohybují snadno na hřídelích.

7. V případě potřeby nastříkejte penetrační olej mezi řemenice a za řemenice a promažte hřídel.

8. Nasadte nový hnací řemen a připevněte jej správně na kuličkové ložisko ještě před seřízením hnacího řemene. (Obr. 30)

9. Posunem kuličkového ložiska nahoru nebo dolů seřidte hnací řemen. (Obr. 31)

Povšimněte si: Nový hnací řemen se použitím prodlužuje. Seřidťe hnací řemen znovu po několika hodinách provozu.

1. Připevněte kryt řemene.
2. Použijte výrobek a ujistěte se, že je hnací řemen správně instalován a seřízen.

Výměna a seřízení prostředního řemene

1. Odmontujte nůž.

Povšimněte si: Tento krok není nezbytný, pokud seřizujete pouze prostřední řemen.

1. Povolte seřizovací šrouby o několik otáček, ale nevyšroubujte je zcela. (Obr. 32)
2. Vyměňte prostřední řemen a středně utáhněte seřizovací šrouby.

Povšimněte si: Tento krok není nezbytný, pokud seřizujete pouze prostřední řemen.

1. Pohybem ozubeného kolečka dopředu nebo dozadu seřid'te prostřední řemen. (Obr. 33)
2. Pomocí hákové váhy zkontrolujte napnutí prostředního řemenu. Řemen je správně napnutý, pokud se může pohybovat v rozsahu 6–10 mm ve středu. To se rovná vytažení hmotností 3 kg. (Obr. 34)
3. Zcela dotáhněte seřizovací šrouby utahovacím momentem 3 Nm.
4. Použijte výrobek a ujistěte se, že je hnací řemen správně instalován a seřízen.

Kontrola žacího ústrojí

VÝSTRAHA: Aby se zabránilo náhodnému spuštění, odpojte kabel zapalování od zapalovací svíčky.

VÝSTRAHA: Při provádění údržby žacího ústrojí používejte ochranné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

1. Zkontrolujte žací ústrojí ohledně poškození a prasklin. Poškozené žací ústrojí vždy vyměňte.
2. Prohlédněte nůž a zkontrolujte, zda není poškozený nebo tupý.

Povšimněte si: Po ostření je nezbytné nůž vyvážit. Výměnu, ostření a vyvážení nože svěřte servisnímu středisku. Dojde-li k nárazu do překážky, po kterém dochází k vypínání výrobku, vyměňte poškozený nůž. O tom, zda je možné nůž nabrousit či zda je nutné ho vyměnit, rozhodne servisní středisko.

Postup výměny nože

1. Zajistěte nůž pomocí dřevěného špalíku. (Obr. 35)
2. Odmontujte šroub nože, pružnou podložku a nůž. (Obr. 36)
3. Zkontrolujte, zda nejsou unášeč nože a šroub nože poškozené.

a) Při výměně nože nebo unášeče nože rovněž vyměňte šroub nože, pružnou podložku a třecí podložku.

1. Prohlédněte hřídel motoru a ujistěte se, zda není ohnutý.
2. Při montáži nového nože se ujistěte, že jsou konce nože zahnuté ve směru krytu žacího ústrojí. (Obr. 37)
3. Nasad'te třecí podložku a nůž na unášeč nože. (Obr. 38)
4. Zkontrolujte, zda je nůž zarovnaný se středem hřídele. (Obr. 39)
5. Zajistěte nůž pomocí dřevěného špalíku. (Obr. 40)
6. Nasad'te pružnou podložku a dotáhněte šroub utahovacím momentem 80 Nm. (Obr. 41)
7. Otočte nožem rukou a zkontrolujte, zda se volně otáčí.

VÝSTRAHA: Používejte ochranné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

1. Nastartujte výrobek a provedte test nože. Pokud není nůž správně připevněn, výrobek vibruje a výsledky sečení nejsou uspokojivé.

Kontrola hladiny oleje

VAROVÁNÍ: Příliš nízká hladina oleje může způsobit poškození motoru. Před spuštěním výrobku zkontrolujte hladinu oleje.

1. Umístěte výrobek na rovnou plochu.
2. Sejměte víčko olejové nádrže s olejovou měrkou.
3. Setřete olej z olejové měrky.
4. Zasuňte měrku až na doraz do olejové nádrže. Utáhněte víčko olejové nádrže, abyste správně zjistili hladinu oleje.
5. Vyjměte olejovou měrku.

6. Zkontrolujte hladinu oleje na olejové měrce.

7. Pokud je hladina nízká, doplňte motorový olej a znovu zkontrolujte hladinu oleje.

(Obr. 42)

Povšimněte si: Použijte trychtýř, aby nedošlo k rozlití.

Výměna motorového oleje

VÝSTRAHA: Motorový olej je bezprostředně po vypnutí motoru velmi horký. Před vypuštěním nechte motorový olej vychladnout. Pokud si potřísníte pokožku motorovým olejem, omyjte ji mýdlem a vodou.

(Obr. 43)

1. Odmontujte kabel zapalování od zapalovací svíčky.
2. Sejměte víčko olejové nádrže.
3. Vypust'te motorový olej.

a) U modelů s vypouštěcí zátkou oleje: Umístěte nádobu pod vypouštěcí zátku oleje tak, aby do ní mohl vytéct motorový olej.

b) U modelů bez vypouštěcí zátky oleje nebo pokud není možné umístit pod vypouštěcí zátku oleje nádobu: Pomocí čerpadla oleje (příslušenství) vypust'te motorový olej z nádrže motorového oleje.

1. Doplňte nový motorový olej typu doporučeného v části Technické údaje na strani 46.
2. Zkontrolujte hladinu oleje. Viz část Kontrola hladiny oleje na strani 43.

Vzduchový filtr

Povšimněte si: Vzduchový filtr, který byl používán po delší dobu, již nelze zcela vyčistit. V pravidelných intervalech měňte vzduchový filtr. Poškozený vzduchový filtr vždy vyměňte.

Demontáž a montáž vzduchového filtru (KLIPPO LB 488SQ, KLIPPO LB 453SQ, KLIPPO LB 548Qe)

VÝSTRAHA: Používejte ochranné rukavice.

1. Stiskněte spony na krytu vzduchového filtru.
2. Opatrně sejměte kryt vzduchového filtru (A) z motoru.

3. Demontujte vzduchový filtr (B) a pěnový filtr (C). (Obr. 44)

4. Zkontrolujte, jestli není vzduchový filtr poškozený. Poškozený vzduchový filtr vyměňte.

5. Vyčistěte a prohlédněte vzduchový filtr. Viz část Čištění vzduchového filtru (KLIPPO LB 448SQ, KLIPPO LB 453SQ, KLIPPO LB 548Qe) na strani 44.
6. Montáž proved'te v opačném pořadí.

Čištění vzduchového filtru (KLIPPO LB 448SQ, KLIPPO LB 453SQ, KLIPPO LB 548Qe)

VAROVÁNÍ: Nepoužívejte motor bez namontovaného vzduchového filtru nebo se znečištěným vzduchovým filtrem.

VAROVÁNÍ: Pokud nelze vzduchový filtr zcela vyčistit nebo je poškozený, vyměňte jej. Vadný vzduchový filtr může způsobit poškození motoru.

1. Stiskněte úchytky západky (A), demontujte kryt vzduchového filtru (B) a vyjměte vzduchový filtr (C). (Obr. 45)
2. Poklepejte vzduchovým filtrem o tvrdý povrch nebo jej profoukněte stlačeným vzduchem z čisté strany vzduchového filtru.

VAROVÁNÍ: K odstranění nečistot nepoužívejte kartáč, protože tak se špína zatlačí do vzduchového filtru.

1. Očistěte držák vzduchového filtru (D) a kryt vzduchového filtru navlhčeným hadříkem.

VAROVÁNÍ: Zajistěte, aby se do vzduchového kanálu (E) nedostaly nečistoty.

1. Namontujte vzduchový filtr. Zkontrolujte, zda vzduchový filtr dokonale těsní proti držáku vzduchového filtru.
2. Namontujte kryt vzduchového filtru spodními úchytkami napřed.

Čištění vzduchového filtru (KLIPPO LB 448S, KLIPPO LB 453S)

VAROVÁNÍ: Nepoužívejte motor bez namontovaného vzduchového filtru nebo se znečištěným vzduchovým filtrem.

VAROVÁNÍ: Pokud nelze vzduchový filtr zcela vyčistit nebo je poškozený, vyměňte jej. Vadný vzduchový filtr může způsobit poškození motoru.

1. Stiskněte úchytky západky (A), demontujte kryt vzduchového filtru (B) a vyjměte vzduchový filtr (C). (Obr. 46)
2. Poklepejte vzduchovým filtrem o tvrdý povrch nebo jej profoukněte stlačeným vzduchem z čisté strany vzduchového filtru.

VAROVÁNÍ: K odstranění nečistot nepoužívejte kartáč, protože tak se špína zatlačí do vzduchového filtru.

1. Očistěte držák vzduchového filtru (D) a kryt vzduchového filtru navlhčeným hadříkem.

VAROVÁNÍ: Zajistěte, aby se do vzduchového kanálu (E) nedostaly nečistoty.

1. Namontujte vzduchový filtr. Zkontrolujte, zda vzduchový filtr dokonale těsní proti držáku vzduchového filtru.
2. Namontujte kryt vzduchového filtru spodními úchytkami napřed.

Kontrola zapalovací svíčky

VAROVÁNÍ: Vždy používejte doporučený typ zapalovacích svíček. Nesprávný typ zapalovací svíčky může způsobit poškození výrobku.

- Zkontrolujte zapalovací svíčku, pokud má motor malý výkon, špatně startuje nebo nefunguje správně ve volnoběžných otáčkách.

- Aby se snížilo nebezpečí přítomnosti nechtěných materiálů na elektrodách zapalovací svíčky, dodržujte tyto pokyny:

a) Zkontrolujte, zda jsou správně nastaveny volnoběžné otáčky.
b) Zkontrolujte správnost palivové směsi.
c) Zkontrolujte, zda je vzduchový filtr čistý.

• Jestliže je zapalovací svíčka znečištěná, vyčistěte ji a zkontrolujte, zda je vzdálenost elektrod zapalovací svíčky správná, viz část Technické údaje na strani 46. (Obr. 47)
  • V případě potřeby zapalovací svíčku vyměňte.

Kontrola palivového systému

• Prohlédněte víčko palivové nádrže a těsnění víčka a ujistěte se, že nejsou poškozené.
• Prohlédněte hadici přívodu paliva a ujistěte se, že nedochází k úniku. Pokud je hadice přívodu paliva poškozená, požádejte servisního pracovníka o výměnu.

Seřízení lanka spojky

Pokud je pojezd pomalý, je nezbytné seřídit lanko spojky.

- Otočte seřizovacím šroubem. (Obr. 48)

Lanko spojky je správně seřízené, pokud je držák lanka spojky zarovnaný s maticí.

(Obr. 49)

Přeprava, skladování a likvidace

Přeprava a skladování

• Před uskladněním a přepravou výrobku či paliva zkontrolujte, zda nejsou přítomny známky úniku nebo výparů. Jiskry a otevřený oheň, například z elektrických zařízení nebo kotlů, mohou zažehnout požár.
• Vždy používejte schválené nádoby na skladování a přepravu paliva.
• Před dlouhodobým skladováním výrobku vyprázdněte palivovou nádrž. Odevzdejte palivo na příslušném sběrném místě

• Během přepravy musí být výrobek bezpečně upevněný, aby se zabránilo jeho poškození a nehodám.

• Skladujte výrobek na uzamčeném místě, aby se zamezilo přístupů dětí a neoprávněných osob.

• Uchovávejte výrobek na suchém a bezprašném místě.

Likvidace

• Dodržujte místní požadavky ohledně recyklace a platné předpisy.
• Odevzdejte všechny chemikálie, například motorový olej nebo palivo, v servisním středisku nebo na příslušném sběrném místě.
• Nehodláte-li výrobek dále používat, odešlete jej prodejci Husqvarna nebo jej dopravte do recyklační stanice.

Technické údaje

Technické údaje

	KLIPPO LB 448S	KLIPPO LB 448SQ	KLIPPO LB 453S	KLIPPO LB 453SQ	KLIPPO LB 548SQe
Motor
Značka Honda Husqvarna Honda	Husqvarna Husqvarna
Model GCVX-145 HS 166AP GC	Vx-170 HS 166AP HS 166AP
Typ motoru	Jednoválcový, čtyřdobý, nu-cené chlazení vzduchem, rozvod OHV	Jednoválcový, čtyřdobý, nu-cené chlazení vzduchem, rozvod OHV	Jednoválcový, čtyřdobý, nu-cené chlazení vzduchem, rozvod OHV	Jednoválcový, čtyřdobý, nu-cené chlazení vzduchem, rozvod OHV	JednoválcOVý, čtyřdobý, nu-cené chlazení vzduchem, rozvod OHV
Zdvihový objem, cm ^3	145 166 166 166 166
Rychlost, ot/min 2900 2900 2900	2900 2900
Jmenovitý výkon motoru, kW ^11	2,7 2,75 3,3 2,75 2,75
Systém zapalování
Zapalovací svíčka NGK BPR5ES		Husqvarna HQT-7	NGK BPR5ES	Husqvarna HQT-7	Husqvarna HQT-7
Elektrodová vzdálenost, mm 0,7–	0,8 0,7–0,8 0,7–	0,8 0,7–0,8 0,7–0,8	0,8
Systém mazání a palivový systém
Typ mazání motoru Rozstřikovací	Rozstřikovací	Rozstřikovací	Rozstřikovací	Rozstřikovací
Objem palivové nádrže, I 0,9 1,5	0,9 1,5 1,5
Objem olejové nádrže, I	0,5 0,5 0,55 0,5	0,5
Motorový olej ^12	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30/SAE 10W-30	Husqvarna SAE 30/SAE 10W-30	Husqvarna SAE 30/SAE 10W-30
Hmotnost
S prázdnými nádržemi, kg	30,5 32,5 33	33,5	34,5
Emise hluku ^13
Hladina akustického výkonu, změřená dB (A)	90	93	91	94	92
Hladina akustického výkonu, zaručená L_WA dB (A)	91 93 94 95 93
Hladiny hluku ^14
Hladina akustického tlaku na sluch obsluhy, dB (A)	77 79 78 81 79
Úrovně vibrací, a_hveq ^15
Řídítka, m/s ^2	4,5 4,2 5,3 6,4 4
Žací ústrojí
Výška sečení, mm 30–60 30–60	30–60 30–60 30–60
Šířka sečení, mm 480 480 530 5	30 480
Nůž	Mulčovací – 48 cm5028813-10	Mulčovací – 48 cm5028813-10	Mulčovací – 53 cm5028814-10	Mulčovací – 53 cm5028814-10	Mulčovací – 48 cm5028813-10
Pohon
Rychlost, km/h 4,5 4,5 4,5 4,5 4,5	5

Prohlášení o shodě

Prohlášení o shodě EU

Společnost Husqvarna AB, SE-561 82 Huskvarna,

Švédsko, tel.: [phone], na svou výhradní

odpovědnost prohlašuje, že výrobek:

Popis Sekačka na trávu
Značka Husqvarna
Typ/Model	KLIPPO LB 448S, KLIPPO LB 453S, KLIPPO LB 448SQ, KLIPPO LB 453SQ, KLIPPO LB 548SQe
Identifikace Výrobní čísla od roku 2022 a dále

je zcela ve shodě s následujícími směrnicemi a předpisy

EU:

Směrnice/předpis Popis
2006/42/ES „o strojních zařízeních“
2014/30/EU „o elektromagnetické kompatibilitě“
2000/14/ES „týkající se emisi hluku do okolního prostředí“
2011/65/EU	„o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních“

a že byly použity následující normy nebo technické

specifikace: EN ISO 5395-1:2013/A1:2018, EN ISO

5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN

IEC 63000:2018.

Sweden. obdržel osvědčení o shodě se směrnicí rady

2000/14/ES, postup posouzení shody: Dodatek VI.

Informace o emisích hluku najdete v části Technické

údaje na strani 46.

Huskvarna, 2022-11-07

$$ \Delta \cdot 2 m $$

(ředitel vývoje zahradního sortimentu), Husqvarna AB

Osoba odpovědná za technickou dokumentaci

Indhold

Indledning....49

Sikkerhed....50

Montering....53

Drift....53

Vedligeholdelse.... 54

Transport, opbevaring og bortskaffelse.... 58

Zodpovednost' za výrobok

Všeobecné bezpečnostné pokyny

Bezpečnost' na pracovisku

Bezpečnost' pri práci

Bezpečnostné zariadenia na výrobku

Kontrola krytu rezacej časti

Kontrola tlmiča výfuku

Bezpečnostné pokyny pre údržbu

1. Vyberte maticu držadla a podložku z dosky na hornom držadle.
2. Horné držadlo položte na hornú časť spodného držadla.

1. Pripevnite podložku a maticu držadla. (Obr. 17)
2. Ked' pracujete s výrobkom v blízkosti steny, otočte držadlo na stranu, aby ste mali dobrú pracovnú polohu. (Obr. 18)
3. Otočte nastavovacie kolieska na podvozku a nastavte držadlo zvisle. (Obr. 19)

Montáž prípojky na mulčovanie (KLIPPO LB 448S, KLIPPO LB 448SQ, KLIPPO LB 548SQe)

Ak chcete začat', použite Husqvarna Connect

VAROVANIE: Nepoužívajte benzín s oktánovým číslom menším než 90 RON (87 AKI). Mohlo by to viest' k poškodeniu výrobku.

1. Ak chcete zvýšit' výšku rezu, posuňte páku výšky rezu smerom dopredu.
2. Ak chcete znížit' výšku rezu, posuňte páku výšky rezu smerom dozadu.

VÝSTRAHA: Pred vykonávaním akejkoľvek údržby si musíte prečítat' kapitolu o bezpečnosti a porozumiet' jej.

1. Položte výrobok na stranu tak, aby tlmič výfuku smeroval nadol.

Skontrolujte hnací remeň a vyčistite skriňu prevodovky

Poznámka: Ak nastavujete len stredový remeň, tento krok nie je potrebný,.

Poznámka: Ak nastavujete len stredový remeň, tento krok nie je potrebný,.

Poznámka: Použite lievik, aby ste zabránili úniku oleja.

Výmena motorového oleja

a) Pre modely so zátkou na vypustenie oleja: Pod zátku na vypustenie oleja položte nádobu na zachytenie motorového oleja.

1. Nalejte do nádrže nový motorový olej, pričom sa riad'te odporúčaniami v kapitole Technické údaje na strane 314.
2. Skontrolujte hladinu oleja. V časti Kontrola hladiny oleja na strane 312.

Vzduchový filter

Demontáž a montáž vzduchového filtra (KLIPPO LB 488SQ, KLIPPO LB 453SQ, KLIPPO LB 548Qe)

VÝSTRAHA: Používajte ochranné rukavice.

1. Stlačte svorky na kryte vzduchového filtra.
2. Opatrne vyberte kryt vzduchového filtra (A) z motora.
3. Odstráňte vzduchový filter (B) a penový filter (C). (Obr. 44)
4. Skontrolujte, či vzduchový filter nie je poškodený. Poškodený vzduchový filter vymeňte.
5. Čistenie a kontrola vzduchového filtra V časti Čistenie vzduchového filtra (KLIPPO LB 448SQ, KLIPPO LB 453SQ, KLIPPO LB 548Qe) na strane 312.
6. Pri montáži postupujte v opačnom poradí.

Čistenie vzduchového filtra (KLIPPO LB 448SQ, KLIPPO LB 453SQ, KLIPPO LB 548Qe)

1. Zatlačte poistné výstupky (A), odstráňte kryt vzduchového filtra (B) a odstráňte vzduchový filter (C). (Obr. 45)

2. Oklepte vzduchový filter o tvrdý povrch alebo vyfúknite stlačený vzduch cez vzduchový filter z jeho čistej strany.

1. Držiak vzduchového filtra (D) a kryt vzduchového filtra očistite vlhkou handričkou.

VAROVANIE: Uistite sa, že do vzduchového potrubia (E) nevnikla nečistota.

1. Nainštalujte vzduchový filter. Uistite sa, že filter pevne dosadá proti držiaku vzduchového filtra.
2. Najprv nasad'te kryt vzduchového filtra so spodnými výstupkami.

Čistenie vzduchového filtra (KLIPPO LB 448S, KLIPPO LB 453S)

1. Zatlačte poistné výstupky (A), odstráňte kryt vzduchového filtra (B) a odstráňte vzduchový filter (C). (Obr. 46)
2. Oklepte vzduchový filter o tvrdý povrch alebo vyfúknite stlačený vzduch cez vzduchový filter z jeho čistej strany.

1. Držiak vzduchového filtra (D) a kryt vzduchového filtra očistite vlhkou handričkou.

VAROVANIE: Uistite sa, že do vzduchového potrubia (E) nevnikla nečistota.

1. Nainštalujte vzduchový filter. Uistite sa, že filter pevne dosadá proti držiaku vzduchového filtra.
2. Najprv nasad'te kryt vzduchového filtra so spodnými výstupkami.

Kontrola palivového systému

- Na uskladnenie a prepravu paliva vždy používajte schválené kanistre.

zodpovednost'ou, že výrobok:

Popis Kosačka na trávu
Značka Husqvarna
Typ/model	KLIPPO LB 448S, KLIPPO LB 453S, KLIPPO LB 448SQ, KLIPPO LB 453SQ, KLIPPO LB 548SQe
Identifikácia Výrobné čísla od roku 2022 a novšie

Technické údaje na strane 314.

Huskvarna, 2022-11-07

$$ \Delta \cdot \mathrm {d u} $$
