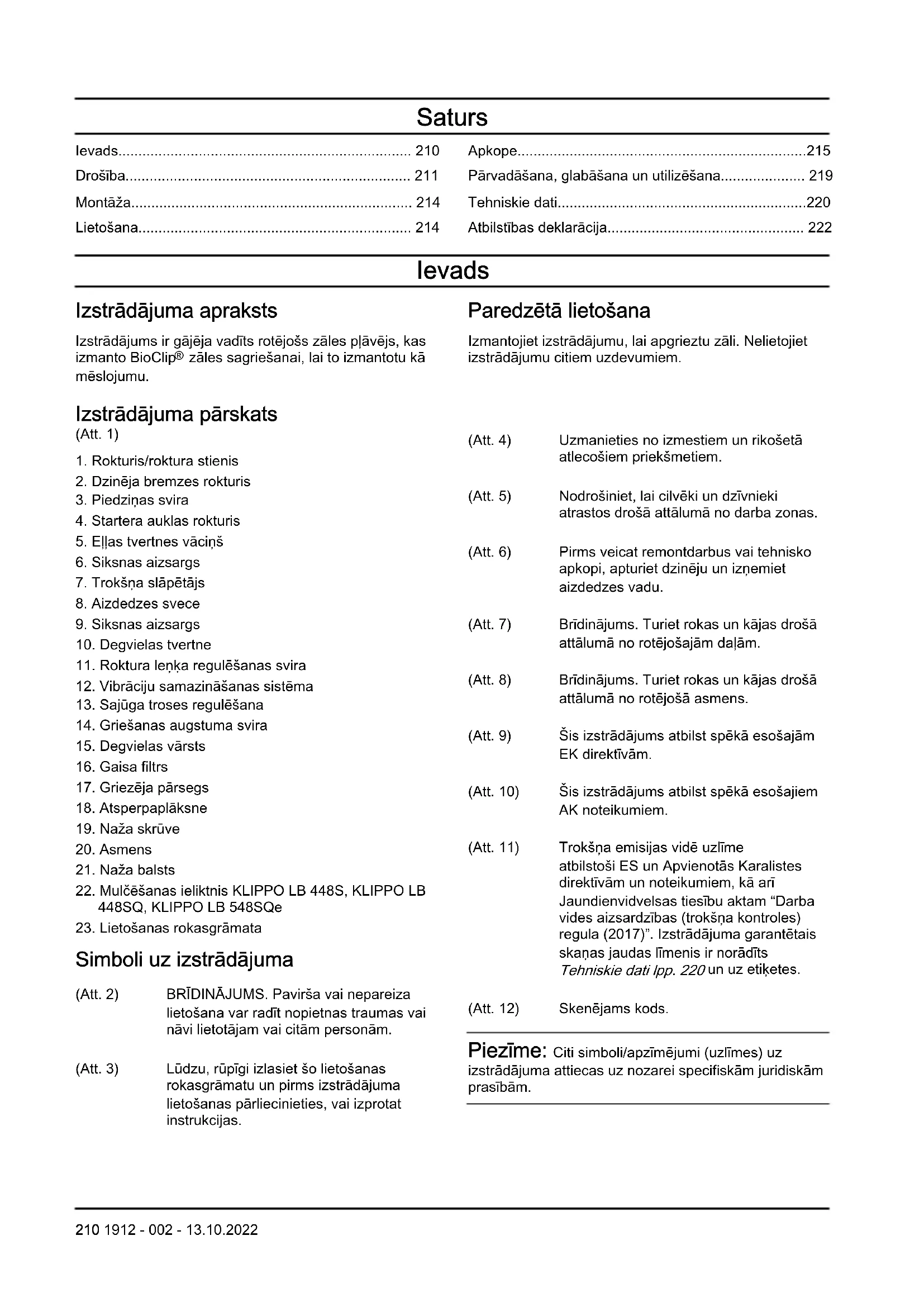

LIETOŠANAS INSTRUKCIJA KLIPPO LB 453S HUSQVARNA

zāles sagriešanai, lai to izmantotu kā mēslojumu. Paredzētā lietošana Izmantojiet izstrādājumu, lai apgrieztu zāli. Nelietojiet izstrādājumu citiem uzdevumiem. Izstrādājuma pārskats (Att. 1)

5. Eļļas tvertnes vāciņš

7. Trokšņa slāpētājs

11. Roktura leņķa regulēšanas svira

12. Vibrāciju samazināšanas sistēma

13. Sajūga troses regulēšana

14. Griešanas augstuma svira

15. Degvielas vārsts

17. Griezēja pārsegs

23. Lietošanas rokasgrāmata

Simboli uz izstrādājuma (Att. 2) BRĪDINĀJUMS. Pavirša vai nepareiza lietošana var radīt nopietnas traumas vai nāvi lietotājam vai citām personām. (Att. 3) Lūdzu, rūpīgi izlasiet šo lietošanas rokasgrāmatu un pirms izstrādājuma lietošanas pārliecinieties, vai izprotat instrukcijas. (Att. 4) Uzmanieties no izmestiem un rikošetā atlecošiem priekšmetiem. (Att. 5) Nodrošiniet, lai cilvēki un dzīvnieki atrastos drošā attālumā no darba zonas. (Att. 6) Pirms veicat remontdarbus vai tehnisko apkopi, apturiet dzinēju un izņemiet aizdedzes vadu. (Att. 7) Brīdinājums. Turiet rokas un kājas drošā attālumā no rotējošajām daļām. (Att. 8) Brīdinājums. Turiet rokas un kājas drošā attālumā no rotējošā asmens. (Att. 9) Šis izstrādājums atbilst spēkā esošajām EKdirektīvām. (Att. 10) Šis izstrādājums atbilst spēkā esošajiem AK noteikumiem. (Att. 11) Trokšņa emisijas vidē uzlīme atbilstoši ES un Apvienotās Karalistes direktīvām un noteikumiem, kā arī Jaundienvidvelsas tiesību aktam “Darba vides aizsardzības(trokšņa kontroles) regula(2017)”. Izstrādājuma garantētais skaņas jaudas līmenis ir norādīts Tehniskie dati lpp. 220 un uz etiķetes. (Att. 12) Skenējams kods. Piezīme: Citi simboli/apzīmējumi(uzlīmes) uz izstrādājuma attiecas uz nozarei specifiskām juridiskām prasībām. 210 1912 - 002 - 13.10.2022Uzlīme uz izstrādājuma, tikai Austrālijai un Jaunzēlandei (Att. 13) Turiet rokas un kājas drošā attālumā no rotējošiem asmeņiem. EuroV emisija BRĪDINĀJUMS: Motora atvēršana anulē šī ķēdes zāģa ES tipa apstiprinājumu. Atbildība par izstrādājuma kvalitāti Saskaņā ar likumiem par izstrādājuma kvalitāti mēs neuzņemamies atbildību par bojājumiem, ko radījis mūsu izstrādājums, ja:

• ir veikts nepareizs izstrādājuma remonts;

• izstrādājuma remonts ir veikts, izmantojot detaļas, ko nav nodrošinājis vai apstiprinājis ražotājs;

• izstrādājumam tiek pievienots piederums, ko nav nodrošinājis vai apstiprinājis ražotājs;

• izstrādājuma remonts nav veikts pilnvarotā remontdarbnīcā vai pie pilnvarota speciālista. Drošība Drošības definīcijas Brīdinājumi, norādes “Uzmanību!” un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas. BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ operatoram vai blakus esošajām personām draud traumu vai nāves risks. IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ rodas izstrādājuma, citu materiālu vai blakus esošās teritorijas bojājuma risks. Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā. Vispārīgi norādījumi par drošību BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Šis izstrādājums ir bīstams, ja to lieto nepareizi vai ja nerīkojaties piesardzīgi. Drošības instrukciju neievērošana var izraisīt traumas vai nāvi.

• Šis izstrādājums darbības laikā rada elektromagnētisko lauku. Noteiktos apstākļos šis lauks var traucēt aktīvā vai pasīvā medicīniskā implantāta darbību. Lai samazinātu nopietnas traumas gūšanas vai dzīvības zaudēšanas risku, mēs iesakām personām, kam ir medicīniskie implantāti, pirms šī izstrādājuma lietošanas konsultēties ar savu ārstu un medicīniskā implantāta ražotāju.

• Vienmēr rīkojieties piesardzīgi un saprātīgi. Ja neesat drošs par to, kā izmantot šo izstrādājumu konkrētā situācijā, pārtrauciet darbu un sazinieties ar savu Husqvarna izplatītāju, pirms turpināt.

• Paturiet prātā, ka operators ir atbildīgs par negadījumiem, kuros iesaistītas citas personas.

• Gādājiet, lai izstrādājums ir tīrs. Pārliecinieties, ka varat skaidri izlasīt zīmes un uzlīmes.

• Neļaujiet nevienai personai izmantot izstrādājumu, ja neesat pārliecinājies, ka šī persona ir izlasījusi un izprot lietotāja rokasgrāmatas saturu.

• Neļaujiet bērniem lietot šo izstrādājumu.

• Bērni nedrīkst atrasties darba zonā. Tuvumā vienmēr jābūt pieaugušajam.

• Neļaujiet lietot izstrādājumu personai, kas nav iepazinusies ar lietošanas norādījumiem.

• Ja izstrādājumu izmanto persona ar samazinātām fiziskajām vai garīgajām spējām, vienmēr uzraugiet šo personu. Tuvumā vienmēr jābūt pieaugušajam.

• Neizmantojiet šo izstrādājumu, ja esat noguris, slims vai esat alkohola, narkotiku vai medikamentu izraisītā reibumā. Šāds stāvoklis negatīvi ietekmē jūsu redzi, modrību, koordināciju un spriestspēju.

• Neizmantojiet izstrādājumu, ja tas ir bojāts.

• Neveiciet izmaiņas šajā izstrādājumā un neizmantojiet to, ja ir iespējams, ka citas personas tajā ir veikušas izmaiņas.

• Nemainiet noregulēto dzinēja apgriezienu skaitu Darba zonas drošība BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Pirms izmantojat izstrādājumu, noņemiet no darba zonas priekšmetus, piemēram, zarus, žagarus un akmeņus.

• Priekšmeti, kas saskaras ar griešanas ierīci, var atlēkt un nodarīt kaitējumu personām vai citiem priekšmetiem. Gādājiet, lai citi cilvēki un dzīvnieki atrastos drošā attālumā no izstrādājuma.

• Nekad neizmantojiet izstrādājumu sliktos laikapstākļos, piemēram, miglā, lietū, stiprā vējā, lielā aukstumā un pastāvot zibeņošanas riskam. 1912 - 002 - 13.10.2022 211Izstrādājuma izmantošana sliktos laikapstākļos vai mitrā vai slapjā vietā ir nogurdinoša. Slikti laikapstākļi var izraisīt bīstamus apstākļus, piemēram, slidenas virsmas.

• Pārliecinieties, vai nav personu, priekšmetu un situāciju, kas varētu kavēt izstrādājuma drošu darbību.

• Uzmanīgi skatieties, vai nav šķēršļu, piemēram, sakņu, akmeņu, zaru, bedru un grāvju. Garā zālē var atrasties dažādi šķēršļi.

• Pļaušana uz nogāzēm var būt bīstama. Neizmantojiet izstrādājumu uz virsmas, kuras slīpums pārsniedz 15°.

• Uz nogāzēm izstrādājumu izmantojiet garenvirzienā. Nepļaujiet uz augšu un uz leju.

• Esiet uzmanīgi, kad tuvojaties stūriem, aiz kuriem nekas nav redzams, un priekšmetiem, kas aizsedz skaidru skatu. Darba drošība BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Izmantojiet šo izstrādājumu tikai zālienu pļaušanai. Izstrādājumu nav atļauts izmantot citu darbu veikšanai.

• Lietojiet individuālos aizsardzības līdzekļus. Skatiet šeit: Individuālie aizsarglīdzekļi lpp. 212

• Pārliecinieties, vai zināt, kā ārkārtas situācijā ātri apturēt dzinēju.

• Nekad neiedarbiniet dzinēju slēgtās telpās vai uzliesmojošu materiālu tuvumā. Dzinēja izplūdes gāzes ir karstas, un tajās var būt dzirksteles, kas var izraisīt ugunsgrēku.

• Nedarbiniet izstrādājumu, ja asmens un visi pārsegi nav piestiprināti pareizi. Nepareizi piestiprināts asmens var kļūt vaļīgs un izraisīt traumas personai.

• Pārliecinieties, ka asmens neatsitas pret priekšmetiem, piemēram, akmeņiem un saknēm. Tas var sabojāt asmeni un saliekt dzinēja vārpstu. Saliekts asmens izraisa stipru vibrāciju un rada ļoti lielu risku, ka asmens kļūst vaļīgs.

• Ja asmens saskaras ar priekšmetu vai rodas spēcīgas vibrācijas, nekavējoties izslēdziet izstrādājumu. Atvienojiet aizdedzes vadu no aizdedzes sveces. Pārbaudiet, vai izstrādājumā nav bojājumu. Novērsiet bojājumus vai ļaujiet pilnvarotā servisa pārstāvim veikt remontu.

• Nekad nepiestipriniet dzinēja bremžu rokturi pastāvīgi rokturim, kad dzinējs ir iedarbināts.

• Novietojiet izstrādājumu uz stabilas, līdzenas virsmas un iedarbiniet to. Pārliecinieties, vai asmens nepieskaras zemei vai citiem priekšmetiem.

• Darbinot izstrādājumu, vienmēr stāviet aiz tā.

• Darbinot izstrādājumu, raugiet, lai visi četri riteņi atrodas uz zemes un turiet rokturi ar abām rokām. Turiet rokas un kājas drošā attālumā no rotējošajiem asmeņiem.

• Nekad nenolieciet izstrādājumu dzinēja darbības laikā.

• Esiet piesardzīgs, velkot izstrādājumu uz aizmuguri.

• Nekad neceliet izstrādājumu uz augšu dzinēja darbības laikā. Ja jums jāpaceļ izstrādājums, vispirms izslēdziet dzinēju un atvienojiet aizdedzes vadu no aizdedzes sveces.

• Neejiet atmuguriski izstrādājuma lietošanas laikā.

• Izslēdziet dzinēju, kad pārvietojaties pa teritorijām, ko neklāj zāle, piemēram, pa grants, akmens vai asfalta celiņiem.

• Nekad neskrieniet ar izstrādājumu dzinēja darbības laikā. Darbinot izstrādājumu, vienmēr ejiet.

• Apturiet dzinēju, pirms maināt griešanas augstumu. Nekad nemēģiniet veikt regulēšanas darbus dzinēja darbības laikā.

• Nekad neatstājiet izstrādājumu bez uzraudzības dzinēja darbības laikā. Izslēdziet dzinēju un pārliecinieties, vai griešanas ierīce nerotē. Norādījumi par drošu darbu Individuālie aizsarglīdzekļi BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Šādi līdzekļi nevar pilnībā novērst traumu gūšanas risku, taču samazina traumu smaguma pakāpi, ja negadījums tomēr notiek. Ļaujiet izplatītājam palīdzēt jums izvēlēties pareizo aprīkojumu.

• Ja trokšņa līmenis ir augstāks par 85dB, izmantojiet dzirdes aizsarglīdzekļus.

• Velciet izturīgus zābakus vai kurpes, kas neslīd. Nevelciet vaļējas kurpes un neejiet ar basām kājām.

• Velciet izturīgas garās bikses.

• Vajadzības gadījumā izmantojiet aizsargcimdus, piemēram, piestiprinot, pārbaudot vai tīrot griešanas aprīkojumu. Izstrādājuma drošības ierīces BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Nelietojiet izstrādājumu ar bojātām drošības ierīcēm.

• Regulāri pārbaudiet drošības ierīces. Ja drošības ierīces ir bojātas, sazinieties ar savu Husqvarna servisa pārstāvi. Griezēja pārsega pārbaude Griezēja pārsegs samazina izstrādājuma vibrācijas un asmens radītu ievainojumu gūšanas risku.

1912 - 002 - 13.10.2022• Pārbaudiet griezēja pārsegu, lai pārliecinātos, vai nav bojājumu, piemēram, plaisu. Siksnas aizsarga pārbaude Siksnas aizsargs samazina traumu risku, kā arī nodrošina, ka bojāta piedziņas siksna netiek izviesta.

• Pārliecinieties, vai siksnas aizsargam nav bojājumu un vai tas ir pareizi piestiprināts. (Att. 14) Dzinēja bremžu rokturis Dzinēja bremžu rokturis aptur dzinēju. Atlaižot dzinēja bremžu rokturi, dzinējs apstājas. Lai pārbaudītu dzinēja bremzes, iedarbiniet dzinēju un pēc tam atlaidiet dzinēja bremžu rokturi. Ja dzinējs neapstājas trīs sekundēs, lieciet pilnvarotā Husqvarna servisa pārstāvim noregulēt dzinēja bremzes. (Att. 15) Vibrāciju slāpēšanas sistēmas pārbaude BRĪDINĀJUMS: Personām ar asinsrites traucējumiem pārmērīga atrašanās vibrāciju ietekmē var izraisīt asinsrites vai nervu sistēmas bojājumus. Ja jūtat pārmērīgas vibrāciju ietekmes simptomus, meklējiet medicīnisku palīdzību. Tie var būt šādi: tirpšana, nejutīgums, tirpas, durstīšana, sāpes, vājums vai izmaiņas ādas krāsā un stāvoklī. Šie simptomi parasti ir novērojami pirkstos, rokās vai locītavās. Vibrāciju slāpēšanas sistēma izstrādājuma darbības laikā samazina rokturu vibrāciju līdz minimumam. Tērauda caurule stūrē un griezēja pārsegs samazina vibrāciju. Modelim KLIPPO LB 548SQe ir arī 4stūrei piestiprinātas vibrāciju slāpēšanas iekārtas.

• Pārbaudiet stūres un vibrāciju slāpēšanas iekārtas, lai pārliecinātos, vai tās nav bojātas. (Att. 16) Naža adapteris Naža adapteris samazina dzinēja vārpstas saliekšanās risku. Ja vārpsta trāpa kādam priekšmetam, nazis tiek virzīts pret naža adapteri. Kustība rada nodilumu uz naža adaptera virsmas. Nodilums norāda, ka dzinēja vārpstas aizsardzība darbojas pareizi. Slāpētājs Slāpētājs maksimāli mazina troksni un novirza motora izplūdes gāzes prom no operatora. Nelietojiet izstrādājumu, ja slāpētājs nav piestiprināts vai ir bojāts. Bojāts slāpētājs palielina trokšņa līmeni un aizdegšanās risku. BRĪDINĀJUMS: Lietošanas laikā, tūlīt pēc tās un tad, kad dzinējs darbojas tukšgaitā, slāpētājs ļoti uzkarst. Lai novērstu aizdegšanos, esiet piesardzīgs uzliesmojošu materiālu un/vai gāzu tuvumā. Trokšņa slāpētāja pārbaude

• Regulāri pārbaudiet slāpētāju, lai pārliecinātos, ka tas ir pareizi piestiprināts un nav bojāts. Drošības norādījumi, rīkojoties ar degvielu BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Nelietojiet izstrādājumu, ja uz tā ir degviela vai dzinēja eļļa. Notīriet nevēlamo degvielu/eļļu un ļaujiet izstrādājumam nožūt.

• Ja degviela ir nokļuvusi uz apģērba, nekavējoties pārģērbieties.

• Neļaujiet degvielai nonākt uz ķermeņa, jo tā var izraisīt savainojumus. Ja degviela ir nonākusi uz ķermeņa, izmantojiet ziepes un ūdeni, lai to nomazgātu.

• Nelietojiet izstrādājumu, ja dzinējā ir sūce. Regulāri pārbaudiet, vai dzinējam nav radusies sūce.

• Rīkojoties ar degvielu, esiet uzmanīgs. Degviela ir viegli uzliesmojoša, tās tvaiki ir sprādzienbīstami, un var izraisīt savainojumus vai nāvi.

• Neieelpojiet degvielas tvaikus, jo tie var izraisīt savainojumus. Pārliecinieties, vai gaisa plūsma ir pietiekama.

• Nesmēķējiet degvielas vai dzinēja tuvumā.

• Nenovietojiet siltus objektus degvielas vai dzinēja tuvumā.

• Nepievienojiet degvielu dzinēja darbības laikā.

• Pirms degvielas uzpildes pārliecinieties, vai dzinējs ir atdzisis.

• Pirms uzpildes lēni atveriet degvielas tvertnes vāciņu un uzmanīgi izlaidiet spiedienu.

• Neveiciet dzinēja degvielas uzpildi telpās. Nepietiekama gaisa plūsma var izraisīt savainojumus vai nāvi, nosmokot vai saindējoties ar oglekļa monoksīdu (tvana gāzi).

• Pilnībā piegrieziet degvielas tvertnes vāciņu. Ja degvielas tvertnes vāciņš nav piegriezts, pastāv aizdegšanās risks.

• Pirms iedarbināšanas pārvietojiet izstrādājumu vismaz 3m (10pēdas) no vietas, kur piepildījāt tvertni.

• Nepiepildiet degvielas tvertni pilnībā. Siltuma ietekmē degviela izplešas. Atstājiet degvielas tvertnes augšdaļu tukšu. 1912 - 002 - 13.10.2022 213Norādījumi par drošu apkopi BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Dzinēja gāzu izplūdes satur oglekļa monoksīdu, kas ir bezkrāsaina, indīga un ļoti bīstama gāze. Nedarbiniet dzinēju iekštelpās vai slēgtās telpās.

• Pirms veicat izstrādājuma apkopi, vispirms izslēdziet dzinēju un atvienojiet aizdedzes vadu no aizdedzes sveces.

• Veicot griešanas aprīkojuma apkopi, velciet aizsargcimdus. Asmens ir ļoti ass, un ar to var viegli sagriezties.

• Piederumi un pārveidojumi izstrādājumā, kurus ražotājs nav apstiprinājis, var izraisīt nopietnas traumas vai nāvi. Nepārveidojiet izstrādājumu. Izmantojiet tikai tādus piederumus, ko ir apstiprinājis ražotājs.

• Ja apkope netiek veikta pareizi un regulāri, traumu gūšanas risks un bojājumu izstrādājumam risks palielinās.

• Veiciet tikai to apkopi, kas norādīta īpašnieka rokasgrāmatā. Visi pārējie apkopes darbi jāveic pilnvarotā Husqvarna servisa pārstāvim.

• Ļaujiet pilnvarotā Husqvarna servisa pārstāvim regulāri veikt izstrādājuma apkopi.

• Nomainiet bojātās, nodilušās un salūzušās detaļas. Montāža Ievads BRĪDINĀJUMS: Pirms montējat izstrādājumu, izlasiet nodaļu par drošību un pārliecinieties, vai saprotat to. BRĪDINĀJUMS: Noņemiet aizdedzes sveces vadu no aizdedzes sveces, pirms montējat izstrādājumu. Roktura uzstādīšana un regulēšana

1. Noņemiet roktura uzgriezni un paplāksni no plāksnes

2. Novietojiet augšējo rokturi pozīcijā virs apakšējā

4. Pagrieziet rokturi uz sāniem, lai nodrošinātu

piemērotu ekspluatācijas pozīciju, kad izstrādājumu ekspluatējat sienas tuvumā. (Att. 18)

5. Pagrieziet regulēšanas ritenīšus uz šasijas, lai rokturi

regulētu vertikāli. (Att. 19) Mulčēšanas aizbāžņa montāža (KLIPPO LB 448S, KLIPPO LB 448SQ, KLIPPO LB 548SQe)

1. Sasveriet izstrādājumu uz aizmuguri tā, lai

aizdedzes svece būtu augšā.

2. Ievietojiet mulčēšanas aizbāžņa tapas atverēs no

griezēja pārsega iekšpuses. (Att. 20)

3. Piestipriniet mulčēšanas aizbāžņa skrūves no

griezēja pārsega ārpuses. (Att. 21) Lietošana Ievads BRĪDINĀJUMS: Pirms sākat darbu ar produktu, izlasiet nodaļu par drošību un pārliecinieties, vai saprotat to. Husqvarna Connect Husqvarna Connect ir bezmaksas lietotne jūsu mobilajai ierīcei. Lietotne Husqvarna Connect nodrošina paplašinātas funkcijas jūsu Husqvarna izstrādājumam:

• Paplašināta izstrādājuma informācija.

• Informācija par izstrādājuma daļām un apkopi un palīdzība ar to. Lai sāktu izmantot Husqvarna Connect

1. Lejupielādējiet Husqvarna Connect lietotni savā

2. Reģistrējieties Husqvarna Connect lietotnē.

3. Izpildiet Husqvarna Connect lietotnē sniegtos

norādījumus, lai savienotu un reģistrētu produktu. Pirms izstrādājuma darbināšanas

1. Uzmanīgi izlasiet lietotāja rokasgrāmatu un

pārliecinieties, vai izprotat instrukcijas.

2. Pārbaudiet griešanas aprīkojumu, lai pārliecinātos,

vai tas ir pareizi piestiprināts un noregulēts. Skatiet šeit: Griešanas aprīkojuma pārbaudīšana lpp. 217

4. Uzpildiet degvielas tvertni un pārbaudiet eļļas līmeni.

Skatiet šeit: Eļļas līmeņa pārbaude lpp. 218

Degvielas uzpildīšana Ja iespējams, izmantojiet zemu emisiju/alkilātu degvielu. Ja zemu emisiju/alkilātu benzīns nav pieejams, izmantojiet kvalitatīvu bezsvina benzīnu vai svinu saturošu benzīnu, kura oktānskaitlis ir vismaz90. IEVĒROJIET: Neizmantojiet benzīnu, kura oktānskaitlis ir mazāks par 90RON (87AKI). Pretējā gadījumā izstrādājums var tikt bojāts.

1. Lēni atveriet degvielas tvertnes vāciņu, lai

samazinātu spiedienu.

2. Lēni uzpildiet ar degvielas kannu. Ja esat izšļakstījis

degvielu, notīriet to ar drāniņu un ļaujiet atlikušajai degvielai nožūt. (Att. 22)

3. Notīriet vietu ap degvielas tvertnes vāciņu.

4. Pilnībā piegrieziet degvielas tvertnes vāciņu. Ja

degvielas tvertnes vāciņš nav piegriezts, pastāv aizdegšanās risks.

5. Pirms iedarbināšanas pārvietojiet izstrādājumu

vismaz 3m (10pēdu attālumā) no vietas, kur veicāt uzpildi. Pļaušanas augstuma regulēšana Griešanas augstumu var noregulēt 6līmeņos.

1. Lai palielinātu griešanas augstumu, pārvietojiet

griešanas augstuma sviru uz priekšu.

2. Lai samazinātu griešanas augstumu, pārvietojiet

griešanas augstuma sviru uz aizmuguri. IEVĒROJIET: Neiestatiet griešanas augstumu pārāk zemu. Ja zāliena virsma nav līdzena, asmeņi var saskarties ar zemi. Izstrādājuma iedarbināšana

1. Pārliecinieties, vai aizdedzes vads ir pievienots

3. Stāviet aiz izstrādājuma.

4. Turiet dzinēja bremžu rokturi pretī stūrei. (Att. 24)

5. Turiet startera auklas rokturi ar labo roku.

6. Lēni velciet startera auklu, līdz sajūtat pretestību.

7. Lai iedarbinātu dzinēju, spēcīgi to pavelciet.

BRĪDINĀJUMS: Netiniet startera auklu ap roku. IEVĒROJIET: Neizvelciet startera auklu pilnībā. Neatlaidiet startera auklas rokturi, kad aukla izvilkta. Piedziņas izmantošana riteņiem

• Bīdiet piedziņas sviru uz leju. (Att. 25)

• Pirms velkat izstrādājumu uz aizmuguri, atvienojiet piedziņu un pastumiet izstrādājumu uz priekšu aptuveni 10cm.

• Nedaudz atlaidiet dzinēja bremžu rokturi, lai atvienotu piedziņu, piemēram, ja ejat tuvu šķērslim. Izstrādājuma izslēgšana

• Lai apstādinātu tikai piedziņu, nedaudz atlaidiet dzinēja bremžu rokturi.

• Lai apturētu dzinēju, pilnībā atlaidiet dzinēja bremžu rokturi.

• Aizveriet degvielas vārstu. (Att. 26) Laba rezultāta panākšana

• Vienmēr lietojiet tikai asus asmeņus. Lietojot trulu asmeni, pļaušanas rezultāts ir nevienmērīgs, un nopļautā zāles virsma kļūst dzeltena. Ass asmens arī patērē mazāk enerģijas nekā truls asmens.

• Nepļaujiet vairāk par ⅓ no zāles garuma. Vispirms pļaujiet ar lielu pļaušanas augstuma iestatījumu. Pārbaudiet rezultātu un nolaidiet pļaušanas augstumu līdz pieņemamam līmenim. Ja zāle ir ļoti gara, pļaujiet lēni un, ja nepieciešams, dariet to divreiz.

• Katru reizi pļaujiet dažādos virzienus, lai zālienā neatstātu svītras.

• Uzturiet pļaušanas pārsegu tīru. Zāles un netīrumu uzkrāšanās pļaušanas pārsega iekšpusē var pasliktināt pļaušanas rezultātu. Skatiet: Produkta tīrīšana no ārpuses lpp. 216

Apkope Ievads BRĪDINĀJUMS: Pirms veicat apkopi, izlasiet nodaļu par drošību un pārliecinieties, vai izprotat to. Lai veiktu visus izstrādājuma apkopes un remonta darbus, ir nepieciešama īpaša apmācība. Mēs garantējam profesionāla remonta un apkopes pieejamību. Ja jūsu izplatītājs nav servisa pārstāvis, vērsieties pie viņa, lai iegūtu informāciju par tuvāko servisa pārstāvi. 1912 - 002 - 13.10.2022 215Papildinformāciju skatiet šeit: www.husqvarna.com. Apkopes grafiks Apkopes intervāli tiek aprēķināti atbilstoši izstrādājuma ikdienas lietošanai. Intervāli mainās, ja izstrādājumu neizmanto ikdienā. Apkopei, kas atzīmēta ar zīmi*: norādījumus skatiet šeit: Izstrādājuma drošības ierīces lpp. 212

Veiciet vispārīgu pārbaudi X Pārbaudiet eļļas līmeni X Notīriet izstrādājumu X Iztīriet gaisa filtru X Pārbaudiet griešanas aprīkojumu X Pārbaudiet griešanas vāku* X Pārbaudiet dzinēja bremžu rokturi* X Pārbaudiet slāpētāju* X Pārbaudiet aizdedzes sveci X Pārbaudiet, vai piedziņas siksnai nav bojājumu X Iztīriet zobrata korpusu X Modelim KLIPPO LB 448S, KLIPPO LB 453S. Nomainiet eļļu(pirmo reizi pēc 5h lietošanas, pēc tam — ik pēc 25h lietošanas un reizi gadā)

Modelim KLIPPO LB 448SQ, KLIPPO LB 453SQ, KLIPPO LB 548SQe. Nomainiet eļļu(pirmo reizi pēc 5h lietošanas, pēc tam — ik pēc 50h lietošanas un reizi gadā)

Nomainiet gaisa filtru X Pārbaudiet degvielas sistēmu X Pārbaudiet un noregulējiet piedziņu (sajūga vadu) X Vispārējās pārbaudes veikšana

• Pārliecinieties, vai visi uzgriežņi un skrūves uz izstrādājuma ir pareizi pievilkti. Produkta tīrīšana no ārpuses

• Izmantojiet suku, lai notīrītu lapas, zāli un netīrumus.

• Pārliecinieties, vai gaisa ieplūde dzinēja augšpusē nav bloķēta.

• Produktu nedrīkst skalot ar augstspiediena ūdens strūklu.

• Ja izstrādājuma tīrīšanai izmantojat ūdeni, nelejiet to tieši uz dzinēja. Griešanas pārsega iekšējās virsmas tīrīšana

1. Novietojiet izstrādājumu uz sāniem ar slāpētāju uz

leju. IEVĒROJIET: Novietojot izstrādājumu ar gaisa filtru uz leju, var sabojāt dzinēju.

2. Ar šļūteni noskalojiet griešanas pārsega iekšējo

virsmu. Piedziņas siksnas pārbaude un pārnesumkārbas (reduktora) kartera tīrīšana

2. Pārbaudiet, vai piedziņas siksna un siksnas

skriemelis nav bojāti.

3. Izmantojiet suku, lai notīrītu lapas, zāli un netīrumus

no pārnesumkārbas (reduktora) kartera. (Att. 28) 216 1912 - 002 - 13.10.2022Piedziņas siksnas nomaiņa un regulēšana

2. Ievietojiet plakangala skrūvgriezi starp dekoratīvo

disku un riteni uz izstrādājuma labā priekšējā riteņa.

3. Uzmanīgi grieziet skrūvgriezi, lai noņemtu dekoratīvo

5. Noņemiet piedziņas siksnu no siksnas skriemeļiem.

6. Pārliecinieties, vai siksnas skriemeļi kustas viegli uz

7. Ja nepieciešams, uzsmidziniet dziļas iedarbības eļļu

starp un aiz siksnas skriemeļiem un ieeļļojiet asi.

8. Uzstādiet jaunu piedziņas siksnu un piestipriniet to

pareizi pie lodīšu gultņa, pirms regulējat piedziņas siksnu. (Att. 30)

9. Pārvietojiet lodīšu gultni uz augšu vai leju, lai

regulētu piedziņas siksnu. (Att. 31) Piezīme: Jauna piedziņas siksna pēc lietošanas kļūst garāka. Regulējiet piedziņas siksnu vēlreiz pēc vairākām darba stundām.

10. Pievienojiet siksnas aizsargu.

11. Ekspluatējiet izstrādājumu, lai nodrošinātu, ka

piedziņas siksna ir pareizi uzstādīta un noregulēta. Vidējās siksnas nomaiņa un regulēšana

Piezīme: Šis solis ir nepieciešams, ja regulējat tikai vidējo siksnu.

2. Atbrīvojiet regulēšanas skrūves par vairākiem

regulēšanas skrūves. Piezīme: Šis solis ir nepieciešams, ja regulējat tikai vidējo siksnu.

4. Pārvietojiet pārnesumu uz priekšu vai atpakaļ, lai

regulētu vidējo siksnu. (Att. 33)

5. Izmantojiet āķa svarus, lai pārbaudiet vidējās

siksnas spriegojumu. Siksnas spriegojums ir pareizs, ja tā centrā var pārvietoties par 6–10mm. Tas atbilst 3kg rāvienam. (Att. 34)

6. Pilnībā pievelciet regulēšanas skrūves ar 3Nm

7. Ekspluatējiet izstrādājumu, lai nodrošinātu, ka

piedziņas siksna ir pareizi uzstādīta un noregulēta. Griešanas aprīkojuma pārbaudīšana BRĪDINĀJUMS: Lai novērstu nejaušu palaišanu, atvienojiet aizdedzes vadu no aizdedzes sveces. BRĪDINĀJUMS: Veicot griešanas aprīkojuma apkopi, velciet aizsargcimdus. Asmens ir ļoti ass, un ar to var viegli sagriezties.

1. Pārbaudiet, vai griešanas aprīkojums nav bojāts vai

ieplaisājis. Vienmēr nomainiet bojātu griešanas ierīci.

2. Apskatiet asmeni, lai redzētu, vai tas nav bojāts vai

truls. Piezīme: Vajadzības gadījumā pēc asmens uzasināšanas to balansējiet. Ļaujiet servisa centram asināt, nomainīt un balansēt asmeni. Ja saskaraties ar šķērsli, kas liek izstrādājumam apstāties, nomainiet bojāto asmeni. Lai apkopes centra pārstāvis novērtē, vai asmens ir jāuzasina, vai arī tas ir jānomaina. Asmens nomainīšana

1. Bloķējiet asmeni ar koka klucīti. (Att. 35)

nav bojāti. a) Ja nomaināt naža adaptera asmeni, nomainiet arī asmens skrūvi, atsperes paplāksni un berzes paplāksni.

4. Pārbaudiet dzinēja vārpstu, lai pārliecinātos, vai tā

5. Kad piestiprināt jauno asmeni, pārliecinieties, vai

saliektie gali ir vērsti griešanas pārsega virzienā. (Att. 37)

7. Pārliecinieties, vai asmens ir salāgots ar dzinēja

vārpstas centru. (Att. 39)

8. Bloķējiet asmeni ar koka klucīti. (Att. 40)

11. Iedarbiniet izstrādājumu, lai pārbaudītu asmeni. Ja

asmens nav pareizi piestiprināts, izstrādājums vibrē vai pļaušanas rezultāts nav apmierinošs. 1912 - 002 - 13.10.2022 217Eļļas līmeņa pārbaude IEVĒROJIET: Pārāk zems eļļas līmenis var izraisīt dzinēja bojājumus. Pirms iedarbināt izstrādājumu, pārbaudiet eļļas līmeni.

1. Novietojiet izstrādājumu uz līdzenas virsmas.

2. Noņemiet eļļas tvertnes vāciņu ar piestiprināto

3. Notīriet no mērstieņa eļļu.

4. Pilnībā ievietojiet mērstieni eļļas tvertnē. Pievelciet

eļļas tvertnes vāciņu, lai pareizi pārbaudītu eļļas līmeni.

5. Izņemiet mērstieni.

6. Pārbaudiet eļļas līmeni uz mērstieņa.

7. Ja eļļas līmenis ir pārāk zems, uzpildiet dzinēja eļļu

un pārbaudiet eļļas līmeni vēlreiz.

Piezīme: Lai novērstu eļļas izšļakstīšanos, izmantojiet piltuvi. Dzinēja eļļas maiņa BRĪDINĀJUMS: Uzreiz pēc dzinēja izslēgšanas dzinēja eļļa ir ļoti karsta. Ļaujiet dzinējam atdzist, pirms izlejat dzinēja eļļu. Ja dzinēja eļļa ir uzšļakstījusies uz ādas, nomazgājiet to ar ziepēm un ūdeni. (Att. 43)

1. Noņemiet aizdedzes vadu no aizdedzes sveces.

2. Noņemiet eļļas tvertnes vāciņu.

3. Izteciniet dzinēja eļļu.

a) Modeļiem ar eļļas izliešanas aizbāzni: Novietojiet tvertni zem eļļas izliešanas aizbāžņa, lai savāktu dzinēja eļļu. b) Modeļiem bez eļļas izliešanas aizbāžņa vai arī, ja zem eļļas izliešanas aizbāžņa nav iespējams novietot tvertni: Izmantojiet eļļas sūkni(papildaprīkojums), lai izvadītu eļļu no eļļas tvertnes.

4. Iepildiet jaunu dzinēja eļļu, kuras tips atbilst

5. Pārbaudiet eļļas līmeni. Skatiet šeit:

Eļļas līmeņa pārbaude lpp. 218

Gaisa filtrs Piezīme: Gaisa filtru, kas ir izmantots ilgu laiku, nevar iztīrīt. Regulāri nomainiet gaisa filtru. Vienmēr nomainiet bojātu gaisa filtru. Gaisa filtra noņemšana un uzstādīšana (KLIPPO LB 488SQ, KLIPPO LB 453SQ, KLIPPO LB 548Qe) BRĪDINĀJUMS: Lietojiet aizsargcimdus.

1. Piespiediet skavas, kas fiksē gaisa filtra pārsegu.

2. Uzmanīgi noņemiet no dzinēja gaisa filtra

bojātu gaisa filtru.

5. Iztīriet un pārbaudiet gaisa filtru. Skatiet šeit:

6. Uzstādiet, veicot darbības pretējā secībā.

Gaisa filtra tīrīšana (KLIPPO LB 448SQ, KLIPPO LB 453SQ, KLIPPO LB 548Qe) IEVĒROJIET: Nedarbiniet dzinēju, ja nav pievienots gaisa filtrs vai tas ir netīrs. IEVĒROJIET: Ja gaisa filtru nevar pilnībā iztīrīt vai tas ir bojāts, nomainiet to. Bojāts gaisa filtrs rada dzinēja bojājumus.

filtru saspiestu gaisu no tā tīrās puses. IEVĒROJIET: Neizmantojiet suku, lai noņemtu netīrumus, jo tādējādi netīrumi tiek iespiesti gaisa filtrā.

3. Tīriet gaisa filtra turētāju(D) un gaisa filtra pārsegu

ar mitru drānu. IEVĒROJIET: Pārliecinieties, ka gaisa kanālā(E) neiekļūst netīrumi.

4. Uzstādiet gaisa filtru. Pārbaudiet, vai gaisa filtrs

pilnībā balstās pret gaisa filtra turētāju.

5. Uzstādiet gaisa filtra pārsegu ar apakšējiem

izciļņiem vispirms. Gaisa filtra tīrīšana (KLIPPO LB 448S, KLIPPO LB 453S) IEVĒROJIET: Nedarbiniet dzinēju, ja nav pievienots gaisa filtrs vai tas ir netīrs. 218 1912 - 002 - 13.10.2022IEVĒROJIET: Ja gaisa filtru nevar pilnībā iztīrīt vai tas ir bojāts, nomainiet to. Bojāts gaisa filtrs rada dzinēja bojājumus.

filtru saspiestu gaisu no tā tīrās puses. IEVĒROJIET: Neizmantojiet suku, lai noņemtu netīrumus, jo tādējādi netīrumi tiek iespiesti gaisa filtrā.

3. Tīriet gaisa filtra turētāju(D) un gaisa filtra pārsegu

ar mitru drānu. IEVĒROJIET: Pārliecinieties, ka gaisa kanālā(E) neiekļūst netīrumi.

4. Uzstādiet gaisa filtru. Pārbaudiet, vai gaisa filtrs

pilnībā balstās pret gaisa filtra turētāju.

5. Uzstādiet gaisa filtra pārsegu ar apakšējiem

izciļņiem vispirms. Aizdedzes sveces pārbaude IEVĒROJIET: Vienmēr lietojiet ieteikto aizdedzes sveces tipu. Nepiemērota aizdedzes svece var radīt izstrādājuma bojājumus.

• Pārbaudiet aizdedzes sveci, ja dzinējam nepietiek jaudas, dzinēju nevar viegli iedarbināt vai arī tas nedarbojas pareizi tukšgaitā.

• Lai samazinātu nevēlamu materiālu uzkrāšanos uz aizdedzes sveces elektrodiem, ievērojiet turpmākos norādījumus. a) Pārliecinieties, vai tukšgaitas apgriezienu skaits ir noregulēts pareizi. b) Pārliecinieties, vai degvielas maisījums ir atbilstošs. c) Pārliecinieties, vai gaisa filtrs ir tīrs.

• Ja aizdedzes svece ir netīra, notīriet to un pārbaudiet, vai atstatums starp elektrodiem ir pareizs; skatiet šeit: Tehniskie dati lpp. 220 . (Att. 47)

• Ja nepieciešams, nomainiet aizdedzes sveci. Degvielas sistēmas pārbaude

• Pārbaudiet degvielas tvertnes vāciņu un degvielas tvertnes vāciņa blīvi, lai pārliecinātos, vai nav bojājumu.

• Pārbaudiet degvielas šļūtenes, lai pārbaudītu, vai nav noplūdes. Ja degvielas šļūtene ir bojāta, ļaujiet servisa pārstāvim to nomainīt. Sajūga vada regulēšana Ja šķiet, ka braukšana notiek lēni, ir jānoregulē sajūga vads.

• Grieziet regulēšanas skrūvi. (Att. 48) Sajūga trose ir pareizi noregulēta, kad sajūga troses kronšteins ir izlīdzināts ar uzgriezni. (Att. 49) Pārvadāšana, glabāšana un utilizēšana Transportēšana un glabāšana

• Attiecībā uz izstrādājuma un degvielas glabāšanu un transportēšanu pārliecinieties, vai nav noplūdes vai tvaiku. Dzirksteles vai atklātas liesmas, ko rada, piemēram, elektroierīces vai tvaika katli, var izraisīt ugunsgrēku.

• Vienmēr izmantojiet apstiprinātas tvertnes degvielas glabāšanai un transportēšanai.

• Iztukšojiet degvielas tvertni, pirms novietojat izstrādājumu glabāšanai uz ilgāku laiku. Nododiet degvielu piemērojamā utilizēšanas vietā.

• Transportēšanas laikā droši nostipriniet izstrādājumu, lai novērstu bojājumus un negadījumus.

• Glabājiet izstrādājumu norobežotā vietā, lai novērstu to, ka tam var piekļūt bērni vai personas, kam tas nav atļauts.

• Glabājiet izstrādājumu sausā vietā, kurā temperatūra nepazeminās zem 0°C. Utilizēšana

• Ievērojiet vietējās pārstrādes prasības un piemērojamos noteikumus.

• Utilizējiet visas ķimikālijas, piemēram, dzinēja eļļu vai degvielu, servisa centrā vai piemērojamā utilizācijas vietā.

• Kad izstrādājums vairs netiek izmantots, nosūtiet to Husqvarna izplatītājam vai nogādājiet to pārstrādes vietā. 1912 - 002 - 13.10.2022 219Tehniskie dati Tehniskie dati KLIPPO LB 448S KLIPPO LB 448SQ KLIPPO LB 453S KLIPPO LB 453SQ KLIPPO LB 548SQe Dzinējs Zīmols Honda Husqvarna Honda Husqvarna Husqvarna Modelis GCVX-145 HS166AP GCVx-170 HS166AP HS166AP Dzinēja tips Viencilindra, 4taktu, pie- spiedu gaisa dzesēšana, OHV Viencilindra, 4taktu, pie- spiedu gaisa dzesēšana, OHV Viencilindra, 4taktu, pie- spiedu gaisa dzesēšana, OHV Viencilindra, 4taktu, pie- spiedu gaisa dzesēšana, OHV Viencilindra, 4taktu, pie- spiedu gaisa dzesēšana, OHV Dzinēja tilpums, cm

Ātrums, apgr./min 2900 2900 2900 2900 2900 Dzinēja nomināljauda, kW

0,7–0,8 0,7-0,8 0,7–0,8 0,7-0,8 0,7-0,8 Degvielas un eļļošanas sistēma Dzinēja eļļošanas veids Šķaideļļošana Šķaideļļošana Šķaideļļošana Šķaideļļošana Šķaideļļošana Degvielas tvertnes tilpums, litri 0,9 1,5 0,9 1,5 1,5 Eļļas tvertnes tilpums, litri 0,5 0,5 0,55 0,5 0,5 Dzinēja eļļa

Skaņas jaudas līmenis, izmērī- tais dB (A)

Maksimāli pieļaujamā dzinēja jauda ir vidējā tipiskā ražošanas dzinēja neto jauda(pēc noteiktajiem apgr./ min.) dzinēja modelim, kas mērīta pēc SAE standarta J1349/ISO1585. Vairākumam dzinēju šis lielums var atšķirties no šeit norādītā. Faktiskā izejas jauda dzinējam, kas uzstādīts gala izstrādājumam, būs atkarīga no darbības ātruma, vides apstākļiem un citiem lielumiem.

Ja eļļu SAE-30lieto, kad temperatūra ir zemāka par +5°C, pastāv nepietiekamas dzinēja eļļošanas risks. Tas var izraisīt dzinēja bojājumus. Skatiet šeit: Dzinēja eļļas maiņa lpp. 218 Informācija par zemai temperatūrai piemērotu eļļu.

Atbilstoši EKdirektīvai2000/14/EK trokšņa emisija apkārtnē ir mērīta kā akustiskā jauda (L

Vibrācijas līmeņi, a hveq

Skaņas spiediena līmenis atbilstoši standartam ISO5395. Sniegtajos datos par skaņas spiediena līmeni tipiskā statistiskā izkliede ir 1,2dB(A) (standartnovirze).

Vibrācijas līmenis atbilstoši ISO5395. Sniegtajos datos par vibrācijas līmeni tipiska statistiskā izkliede ir 0,2m/s

(standarta novirze). 1912 - 002 - 13.10.2022 221Atbilstības deklarācija ESatbilstības deklarācija Mēs, Husqvarna AB, SE-56182 Huskvarna, Zviedrija, tālr. +46-36-146500, ar pilnu atbildību apliecinām, ka šis izstrādājums: Apraksts Zāles pļaujmašīna Zīmols Husqvarna Tips/modelis KLIPPO LB 448S, KLIPPO LB 453S, KLIPPO LB 448SQ, KLIPPO LB 453SQ, KLIPPO LB 548SQe Identifikācija Ar sērijas numuriem no 2022 un turpmākiem sērijas numuriem pilnībā atbilst šādām ES direktīvām un noteikumiem: Direktīva/regula Apraksts 2006/42/EK “par iekārtām” 2014/30/ES par elektromagnētisko savietojamību 2000/14/EK “par trokšņa emisiju vidē” 2011/65/ES “par dažu bīstamu vielu izmantošanas ierobežošanu elektriskās un elektroniskās iekārtās” un ir ievēroti zemāk norādītie saskaņotie standarti un/vai tehniskie dati: EN ISO 5395-1:2013/A1:2018, EN ISO

5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN

IEC 63000:2018. Pilnvarotā iestāde: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden. ir apstiprinājusi atbilstību Eiropas Padomes direktīvai 2000/14/EK, atbilstības izvērtēšanas kārtībai: VIpielikums. Lai iegūtu informāciju par trokšņa emisiju, skatiet šeit: Tehniskie dati lpp. 220
