NAUDOJIMO INSTRUKCIJA KLIPPO LB 453S HUSQVARNA

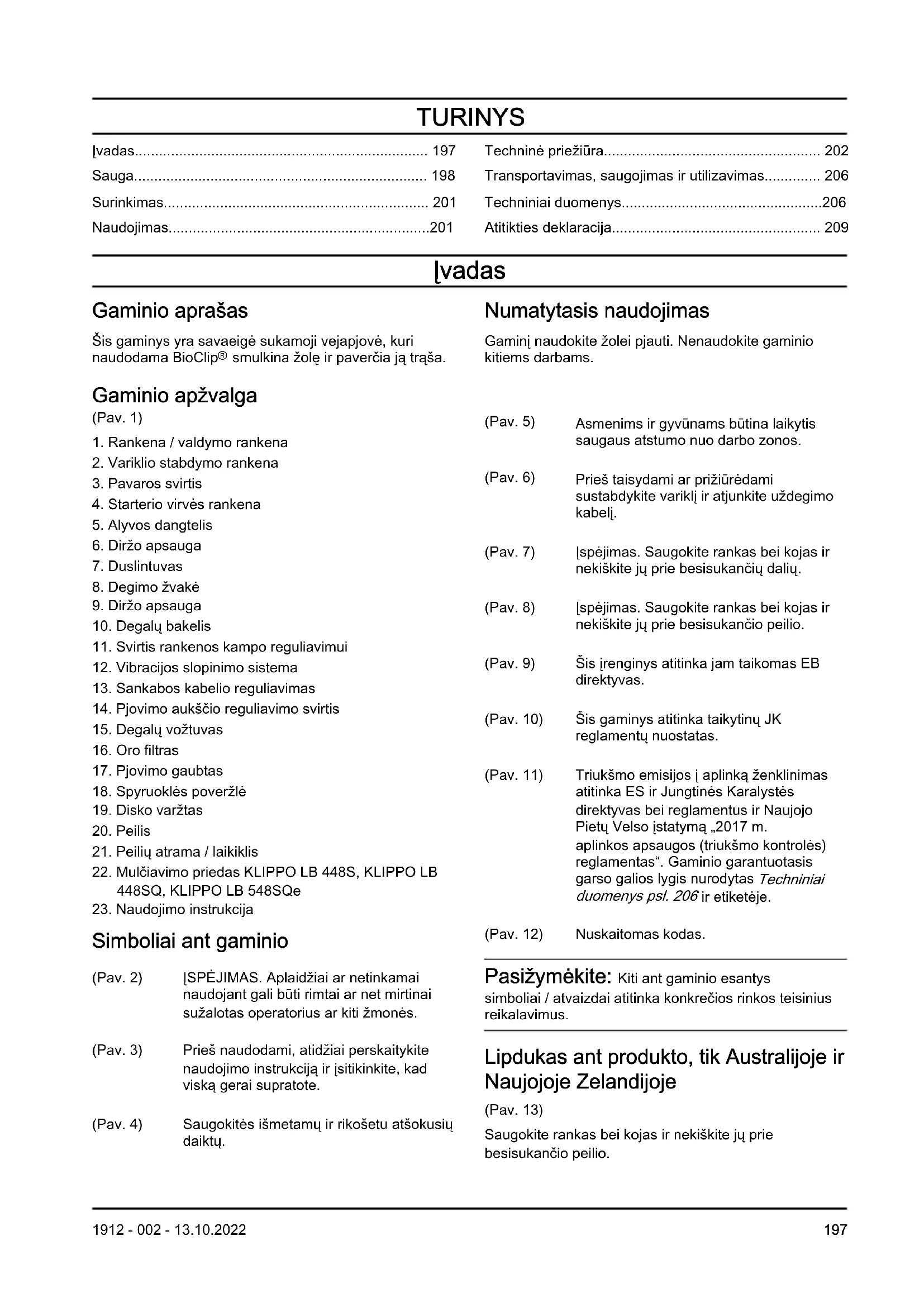

LT Operatoriaus vadovas

Techninė priežiūra.... 202

Transportavimas, saugojimas ir utilizavimas.... 206

Techniniai duomenys....206

Atitikties deklaracija.... 209

lvadas

Gaminio aprašas

Šis gaminys yra savaeigė sukamoji vejapjovė, kuri naudodama BioClip® smulkina žolę ir paverčia ją trąša.

Gaminio apžvalga

(Pav. 1)

1. Rankena / valdymo rankena

2. Variklio stabdymo rankena

3. Pavaros svirtis

4. Starterio virvès rankena

5. Alyvos dangtelis

6. Diržo apsauga

7. Duslintuvas

8. Degimo žvakė

9. Diržo apsauga

10. Degalų bakelis

11. Svirtis rankenos kampo reguliavimui

12. Vibracijos slopinimo sistema

13. Sankabos kabelio reguliavimas

14. Pjovimo aukščio reguliavimo svirtis

15. Degalų vožtuvas

16. Oro filtras

17. Pjovimo gaubtas

18. Spyruoklès poveržlé

19. Disko varžtas

20. Peilis

21. Peilių atrama / laikiklis

22. Mulčiavimo priedas KLIPPO LB 448S, KLIPPO LB 448SQ, KLIPPO LB 548SQe

23. Naudojimo instrukcija

Simboliai ant gaminio

(Pav. 2) |SPĖJIMAS. Aplaidžiai ar netinkamai naudojant gali būti rimtai ar net mirtinai sužalotas operatorius ar kiti žmonės.

(Pav. 3) Prieš naudodami, atidžiai perskaitykite naudojimo instrukciją ir įsitikinkite, kad viską gerai supratote.

(Pav. 4) Saugokitės išmetamų ir rikošetu atšokusių daiktų.

Numatytasis naudojimas

Gaminj naudokite žolei pjauti. Nenaudokite gaminio kitiems darbams.

(Pav. 5) Asmenims ir gyvūnams būtina laikytis saugaus atstumo nuo darbo zonos.

(Pav. 6) Prieš taisydami ar prižiūrėdami sustabdykite variklį ir atjunkite uždegimo kabelį.

(Pav. 7) Ispėjimas. Saugokite rankas bei kojas ir nekiškite jų prie besisukančių dalių.

(Pav. 8) Ispėjimas. Saugokite rankas bei kojas ir nekiškite jų prie besisukančio peilio.

(Pav. 9) Šis jrenginys atitinka jam taikomas EB direktyvas.

(Pav. 10) Šis gaminys atitinka taikytinų JK reglamentų nuostatas.

(Pav. 11) Triukšmo emisijos į aplinką ženklinimas atitinka ES ir Jungtinės Karalystės direktyvas bei reglamentus ir Naujojo Pietų Velso įstatymą „2017 m. aplinkos apsaugos (triukšmo kontrolės) reglamentas“. Gaminio garantuotasis garso galios lygis nurodytas Techniniai duomenys psl. 206 ir etiketėje.

(Pav. 12) Nuskaitomas kodas.

Pasižymėkite: Kiti ant gaminio esantys simboliai / atvaizdai atitinka konkrečios rinkos teisinius reikalavimus.

Lipdukas ant produkto, tik Australijoje ir Naujojoje Zelandijoje

(Pav. 13)

Saugokite rankas bei kojas ir nekiškite jų prie besisukančio peilio.

„Euro V“ standartas

PERSPĖJIMAS: Variklio modifikavimas panaikina šio produkto ES tipo patvirtinimą.

Atsakomybė už gaminį

Kaip nurodyta atsakomybės už gamini įstatymuose, mes nesame atsakingi už mūsų gaminio sukeltą žalą, jei:

• gaminys netinkamai suremontuotas;
- gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis;
- gaminys turi kito gamintojo arba gamintojo nepatvirtinta prieda;
- gaminys suremontuotas ne patvirtintame techninės priežiūros centre arba jį suremontavo ne patvirtintas atstovas.

Sauga

Saugos ženklų reikšmės

Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti dėmesį i ypač svarbias vadovo dalis.

PERSPĖJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus arba, jei nesilaikoma vadove pateiktų nurodymų.

PASTABA: Naudojamas, kai kyla pavojus sugadinti gaminį, kitas medžiagas arba padaryti žalą aplinkai, jei nesilaikoma vadove pateiktų nurodymų.

Pasižymėkite: Naudojamas papildomai informacijai apie konkrečią situaciją pateikti.

Bendrieji saugos nurodymai

PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Netinkamai arba neatidžiai naudojant šis gaminys yra pavojingas. Jei nesilaikysite saugos nurodymų, kyla sužeidimų arba mirties pavojus.
• Šis gaminys veikdamas sukuria elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali trikdyti aktyviųjų arba pasyviųjų medicininių implantų veiklą. Kad sumažėtų sunkių ar mirtinų sužeidimų pavojus, medicininių implantų turintiems asmenims rekomenduojame prieš naudojant šį gaminį pasitarti su gydytoju ir implanto gamintoju.
• Visada elkitės atsargiai ir vadovaukitės sveiku protu. Jei tiksliai nežinote, kaip naudoti gaminį konkrečioje situacijoje, sustabdykite darbaą ir prieš tęsdami darbaą pasitarkite su „Husqvarna“ pardavimo atstovu.
• Atsiminkite, kad už nelaimingus atitikimus, kurių metu nukentės asmenys ar turtas, bus atsakingas naudotojas.

• Rūpinkitės gaminio švara. Įsitikinkite, kad aiškiai perskaitėte ženklus ir lipdukus.

• Neleiskite kitiems naudotis gaminiu, jei nejsitikinote, kad jie perskaitė ir suprato naudojimo instrukcijos turinį.

• Neleiskite gaminio naudoti vaikams.
• Pasirūpinkite, kad vaikai būtų toliau nuo darbo zonos. Būtina nuolatinė atsakingo suaugusiojo priežiūra.
• Neleiskite gaminio naudoti su instrukcijomis nesusipažinusiiems asmenims.
• Visada prižiūrėkite gaminį naudojanti fizinę arba protinę negalią turintį asmenį. Būtina nuolatinė atsakingo suaugusiojo priežiūra.
• Neeksploatuokite gaminio, jeigu esate pavargę, sergate, vartojote alkoholio, narkotikų ar vaistų. Tai neigiamai veikia jūsų regėjimą, nuovoką ar koordinacija.
• Neeksploatuokite gaminio, jei jis sugadintas.
• Nekeiskite gaminio ir nenaudokite jo, jei jì galèjo pakeisti kiti.
• Nekeiskite variklio greičio valdymo reguliavimo.

Sauga darbo vietoje

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Prieš naudodami gaminj nuo darbo zonos pašalinkite tokius objektus, kaip šakos, šakelės ir akmenys.
• Atsitrenkę i pjovimo irangą objektai gali atšokti ir sužeisti asmenis bei sugadinti daiktus. Šalia esantiems asmenims ir gyvūnams būtina laikytis saugaus atstumo nuo gaminio.
• Gaminio niekuomet nenaudokite blogu oru, pvz., kai pakyla rūkas, lyja, pučia stiprus vėjas, stipriai šąla ir gali žaibuoti. Darbas gaminiu blogu oru arba drėgnose ar šlapiose vietose yra varginantis. Blogu oru gali susidaryti pavojingos sąlygos, pvz., slidūs paviršiai.
• Saugokitės asmenų, daiktų ir tam tikrų situacijų kurios gali neleisti saugiai naudoti gaminio.

• Saugokitės kliūčių, pvz., šaknų, akmenų, šakelių, duobių ir griovių. Aukštoje žolėje kliūtys gali būti nematomos.

• Gali būti pavojinga pjauti žolę įkalnėse. Nenaudokite gaminio, jei šlaitas yra statesnis nei 15°.

• Šlaitus pjaukite skersai. Nevažiuokite j viršų ir žemyn.
• Būkite atsargūs artėdami prie nematomų kampų ir daiktų, kurie užstoja vaizdą.

Darbo sauga

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Gaminj naudokite tik veju žolei pjauti. Neleidžiama jo naudoti kitoms užduotims atlikti.
• Naudokite asmenines apsaugines priemones. Žr. Asmeninés apsauginés priemonés psl. 199.
• [sitikinkite, kad žinote, kaip greitai sustabdyti variklj nelaimės atveju.
• Niekada neužveskite variklio uždaroje erdvėje ar netoli degių medžiagų. Variklio išmetamosios dujos yra karštos, jose gali būti kibirkščių, kurios gali sukelti gaisrą.
• Nenaudokite gaminio tinkamai neuždengę peilio ir neuždėję kitų dangčių. Netinkamai uždėtas peilis gali atsilaisvinti ir sužeisti.
• Užtikrinkite, kad peilis neatsitrenktų i tokius objektus, kaip akmenys ir šaknys. Tai gali sugadinti peilį ir sulenkti variklio veleną. Sulenkta ašis sukelia didelę vibraciją ir kyla didžiulis pavojus, kad peilis atsilaisvins.
• Jei i peilj atsitrenkia objektas arba susidaro vibracijos, nedelsdami sustabdykite gaminj. Atjunkite uždegimo kabelj nuo uždegimo žvakės. Patikrinkite, ar gaminys neapgadintas. Pataisykite sugadintas dalis arba remonto darbus perleiskite įgaliotajam techninės priežiūros atstovui.
• Niekada neprijunkite variklio stabdžio rankenos prie rankenos visam laikui, kai variklis veikia.
• Padėkite gaminį ant stabilaus, plokščio paviršiaus ir paleiskite jį. Patikrinkite, ar peilis neliečia žemės ar kokių kitų daiktų.
• Visada būkite už gaminio, kai jī naudojate.
• Prižiūrėkite, kad visi ratukai būtų ant žemės ir abi rankas laikykite ant rankenos, kai naudojate gaminį. Saugokite rankas bei kojas ir nekiškite jų prie besisukančių peilių.
• Dirbant varikliui nepakreipkite gaminio.
• Būkite atsargūs, kai gamini̩ traukiate atgal.
• Dirbant varikliui nepakelkite gaminio. Jei gamini turite pakelti, pirmiausia sustabdykite variklj ir atjunkite uždegimo kabelj nuo uždegimo žvakės.
  • Naudodami gamini neikite atgal.
• Veždami jrenginj per zonas be žolės, pvz., žvirgždo, akmenų ir asfalto takelius, sustabdykite variklj.

• Dirbant varikliui nebėkite su gaminiu. Naudodami gaminį visada eikite.

• Prieš pakeisdami pjovimo aukštį pirmiausia išjunkite variklj. Draudžiama reguliuoti, kai veikia variklis.

• Niekada nepaleiskite gaminio iš akių, kai veikia variklis. Išjunkite varikli ir įsitikinkite, kad pjovimo įranga nesisuka.

Naudojimo saugos instrukcijos

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Asmeninės apsauginės priemonės nepadės visiškai išvengti pavojaus susižeisti, tačiau nelaimingo atsitikimo atveju mažiau nukentėsite. Leiskite prekybos atstovui padėti pasirinkti tinkamą irangą.
• Jei triukšmo lygis viršija 85 dB, naudokite klausos apsaugą
• Avėkite patvarius, neslystančius batus. Neavėkite atvirų batų ir nebūkite basi.
• Dévékite storas, ilgas kelnes.
• Kai būtina, pvz., montuojant, apžiūrint arba valant pjovimo įrangą, užsimaukite apsaugines pirštines.

Gaminio apsauginės priemonės

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Nesinaudokite gaminiu, jei jo apsauginės priemonės yra netvarkingos.
• Reguliariai tikrinkite apsaugines priemones. Jei apsauginės priemonės yra pažeistos, pasitarkite su Husqvarna techninės priežiūros atstovu.

Atlikite pjovimo gaubto patikra.

Pjovimo gaubtas sumažina gaminio vibracijas ir sumažina disko keliamą sužeidimų pavojų.

- Apžiūrėkite pjovimo gaubtą, kad įsitikintumėte, jog nėra pažeidimų, pvz., įtrūkių.

Diržo apsaugos patikra

Diržo apsauga sumažina sužeidimų pavojų ir užtikrina, kad nutrūkęs pavaros diržas nebus išsviestas išoren.

- [sitikinkite, kad diržo apsauga nėra pažeista ir yra tinkamai pritvirtinta. (Pav. 14)

Variklio stabdymo rankena

Variklio stabdžio rankena sustabdo variklj. Atleidus variklio stabdžio rankeną variklis sustoja.

Kad patikrintumėte variklio stabdį, paleiskite variklj ir atleiskite variklio stabdžio rankeną. Jei variklis nesustoja per 3 sekundes, paprašykite, kad įgaliotasis

„Husqvarna“ techninės priežiūros atstovas sureguliuotų variklio rankeną.

(Pav. 15)

Vibracijos slopinimo sistemos patikra

PERSPĖJIMAS: Ilgalaikė vibracija gali pakenkti silpnos kraujo apytakos žmonių kraujo apytakai ir nervų sistemai. Pasireiškus per ilgo vibracijų poveikio simptomais, kreipkitės medicininės pagalbos. Pirmieji simptomai gali būti: kūno tirpimas, jautrumo praradimas, dilgčiojimas, skausmas, sumažėjusi jėga ar silpnumas, odos spalvos ar jos struktūros pakitimai. Šie simptomai dažniausiai pasireiškia pirštuose, plaštakose ir riešuose.

Naudojant gamini, vibracijos slopinimo sistema susilpnina rankenu vibracija.

Plieninis vamzdis rankenoje ir pjovimo gaubtas sumažina vibraciją. KLIPPO LB 548SQe taip pat turi 4 vibracijos slopinimo jrenginius, pritvirtintus prie rankenos.

- Patikrinkite rankeną ir vibracijos slopinimo įrenginius, norėdami įsitikinti, kad nėra pažeidimų. (Pav. 16)

Peilių atrama / laikiklis

Peilių atrama sumažina variklio veleno sulinkimo riziką. Peiliui atsitrenkus į daiktą, jis juda paleis peilių atramą. Dėl judėjimo dėvisi peilių atramos paviršius. Nusidėvėjimas rodo, kad variklio veleno apsauga veikia tinkamai.

Duslintuvas

Duslintuvas iki minimumo sumažina triukšmo lygį ir nukreipia nuo naudotojo variklio išmetamąsias dujas.

Nenaudokite gaminio, jei néra duslintuvo arba jis yra pažeistas. Esant pažeistam duslintuvui padidėja triukšmo lygis ir kyla gaisro pavojus.

PERSPĖJIMAS: Darbo metu ir tada, kai variklis veikia tuščiaja eiga, duslintuvas labai įkaista ir kurį laiką išlieka karštas. Elkitės atsargiai su degiomis medžiagomis ir (arba) garais, kad išvengtumėte gaisro.

Duslintuvo patikra

- Norėdami įsitikinti, kad duslintuvas yra tinkamai pritvirtintas ir nėra pažeistas, jį tikrinkite reguliariai.

Degalų naudojimo sauga

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Neužveskite gaminio, jei ant gaminio yra kuro arba variklio alyvos. Nuvalykite nepageidaujamą kurą / alyvą ir palaukite, kol gaminys išdžius.
• Apsipylę drabužius kuru nedelsiant persirenkite.
• Neapsipilkite kūno kuru, nes jis gali sužaloti. Apsipylę kūną kuru, jį nusiplaukite muilu ir vandeniu.
• Neužveskite gaminio, jei iš variklio sunkiasi skysčiai. Reguliariai tikrinkite, ar iš variklio nesisunkia skysčiai.
• Atsargiai elkitės su kuru. Kuras yra degus, o jo garai – sprogūs, todėl neatsargiai elgiantis galima susižaloti arba žūti.
• Nejkvėpkite kuro garų, nes jie gali sužaloti. Pasirūpinkite tinkamu vedinimu.
• Nerūkykite greta kuro arba variklio.
• Nedėkite šiltų objektų greta kuro arba variklio.
• Nepilkite kuro, kai variklis užvestas.
• Prieš pildami kurą įsitikinkite, ar variklis ataušęs.
• Prieš pildami kurą lėtai atidarykite kuro bakelio dangtelį ir atsargiai išleiskite slėgį.
• Nepilkite i varikli kuro būdami patalpoje. Dėl oro stygiaus galima susižaloti arba žūti uždusus arba apsinuodijus anglies monoksidu.
• Stipriai užsukite kuro bakelio dangtelj. Nepakankamai stipriai užsukus kuro bakelj kyla gaisro pavojus.
• Prieš pradėdami darbą patraukite gaminį mažiausiai 3 m / 10 pėdu nuo vietos, kurioje pylėte kura.
• Nepripilkite sklidino kuro bakelio. Šildamas kuras plečiasi. Palikite vietos kuro bakelio viršuje.

Priežiūros saugos instrukcijos

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Variklio išmetamosiose dujose yra anglies monoksido – nuodingų, bekvapių ir labai pavojinguų dujų. Nepaleiskite variklio patalpose ar uždarose erdvėse.
• Prieš atlikdami techninę gaminio priežiūrą, sustabdykite variklj ir atjunkite uždegimo kabelj nuo uždegimo žvakės.
• Pjovimo įrangos techninės priežiūros darbus atlikite apsimovę apsaugines pirštines. Peilis labai aštrus ir gali lengvai įpjauti.
• Gamintojo nepatvirtinti priedai ir gaminio pakeitimai gali rimtai ar net mirtinai sužeisti. Nekeiskite gaminio. Visada naudokite tik gamintojo patvirtintus priedus.
• Jei techninė priežiūra atliekama netinkamai ir nereguliariai, padidėja sužeidimų ir žalos gaminiui pavojus.
• Atlikite tik savininko vadove nurodytus techninės priežiūros darbus. Visus kitus techninės priežiūros darbus turi atlikti patvirtintas „Husqvarna“ techninės priežiūros atstovas.

- Patvirtintas „Husqvarna“ techninės priežiūros atstovas turi reguliariai atlikti gaminio techninę priežiūrą.

- Pakeiskite pažeistas, sulūžusias arba susidėvėjusias dalis.

Surinkimas

lvadas

PERSPĖJIMAS: Prieš surinkdami irenginį perskaitykite ir supraskite saugos skyriaus informacija.

PERSPĖJIMAS: Prieš surinkdami gaminį nuo uždegimo žvakės nuimkite dangtelį.

Rankenos surinkimas ir sureguliavimas

1. Nuimkite rankenos veržlę ir poveržlę nuo plokštės ant viršutinės rankenos.
2. |statykite viršutinę rankeną i vietą virš apatinės rankenos.

PASTABA: Užtikrinkite, kad laidai nejstrigs ir nebus pažeisti.

1. Uždėkite poveržlę ir rankenos veržlę. (Pav. 17)
2. Naudodami produktą netoli sienos, pasukite rankeną i šoną, norėdami geros valdymo padėties. (Pav. 18)
3. Sukite reguliavimo ratukus ant važiuoklės, norėdami reguliuoti rankeną vertikaliai. (Pav. 19)

Mulčiavimo priedo montavimas (KLIPPO LB 448S, KLIPPO LB 448SQ, KLIPPO LB 548SQe)

1. Pakreipkite produktą atgal, uždegimo žvakę nukreipę i viršų.
2. Ikiškite mulčiavimo priedo kaiščius i angas iš vidinės pjovimo gaubto pusės. (Pav. 20)
3. Pritvirtinkite mulčiavimo priedo varžtus iš išorinės pjovimo gaubto pusės. (Pav. 21)

Naudojimas

lvadas

PERSPĖJIMAS: Prieš naudodami gamini perskaitykite ir supraskite saugos skyriaus informacija.

Husqvarna Connect

Husqvarna Connect yra nemokama programėlė, skirta mobiliesiems įrenginiams. Programėlė Husqvarna Connect suteikia Husqvarna gaminiui papildomas funkcijas:

• Papildoma informacija apie gamini.
• Informacija ir patarimai apie gaminio dalis ir priežiūrą.

Norèdami pradèti naudoti Husqvarna Connect

1. Atsisiųskite „Husqvarna Connect“ programėlę i mobilųji įrengini.
2. Užsiregistruokite „Husqvarna Connect“ programėlėje.
3. Norėdami prisijungti ir užregistruoti gamini, vykdykite „Husqvarna Connect“ programėlėje pateiktas instrukcijas.

Prieš naudodami gamini

1. Atidžiai perskaitykite naudojimo instrukciją ir jsitikinkite, kad viską gerai supratote.
2. Apžiūrėkite pjovimo irangą ir įsitikinkite, kad ji tinkamai prijungta ir sureguliuota. Žr. Pjovimo irangos patikrinimas psl. 204.
3. Užpildykite kuro bakelj. Žr. Degalų pripylimas psl. 201.
4. Pripilkite alyvos bakelj ir patikrinkite alyvos lygj. Žr. Alyvos lygio tikrinimas psl. 204.

Degalų pripylimas

Jei jmanoma, naudokite ekologišką / alkilato benziną.
Jei ekologiško / alkilato benzino naudoti negalite, naudokite geros kokybės bešvinį benziną arba benziną su švinu, kurio oktaninis skaičius ne mažesnis nei 90.

PASTABA: Nenaudokite benzino, kurio oktaninis skaičius yra mažesnis nei 90 RON (87 AKI). Antraip galima sugadinti gamini.

1. Lėtai atsukite degalų bakelio dangtelį, kad sumažintumėte slėgį.

2. Lėtai pilkite iš degalų kanistro. Jei išliejate degalus, nuvalykite juos audiniu ir palaukite, kol likę degalai išdžius. (Pav. 22)

3. Nuvalykite sriti aplink degalu bakelio dangtelj.

4. Gerai uždarykite degalų bako dangtelį. Nepakankamai stipriai užsukus degalų bakelį kyla gaisro pavojus.
5. Prieš pradėdami darbą patraukite gaminį mažiausiai 3 m (10 pėdu) nuo vietos, kurioje pylėte degalus.

Pjovimo aukščio nustatymas

Galima nustatyti 6 pjovimo aukščio padėtis.

1. Kad padidintumete pjovimo aukštį, pjovimo aukščio svirtį palenkite i priekį.
2. Kad sumažintumėte pjovimo aukštį, pjovimo aukščio svirtį palenkite atgal.

PASTABA: Nenustatykite per žemo pjovimo aukščio. Peiliai gali užkliudyti žemę, jei vejos paviršius nelygus.

lrenginio paleidimas

1. Isitikinkite, kada uždegimo kabelis prijungtas prie uždegimo žvakės.
2. Atidarykite kuro vožtuva. (Pav. 23)
3. Būkite už įrenginio.
4. Laikykite variklio stabdymo rankeną prispaudę prie rankenos. (Pav. 24)
5. Dešine ranka laikykite starterio lynelj.
6. Lėtai patraukite starterio lynelį, kol pajusite pasipriešinimą.
7. Tada stipriai patraukite, kad paleistumete variklj.

PERSPÈJIMAS: Nevyniokite starterio virvès sau ant rankos.

PASTABA: Neištraukite starterio virvės iki galo. Nepaleiskite starterio virvės rankenos, kai ji ištraukta.

Ratų pavaros naudojimas

• Nuspauskite pavaros svirti žemyn. (Pav. 25)
- Prieš patraukdami gaminj atgal, išjunkite pavarą ir pastumkite gaminj i priekį apie 10cm.
- Atleiskite variklio stabdymo rankeną trumpą atstuma, kad išjungtumėte pavarą, pvz., kai priartėjate prie kliūties.

Gaminio sustabdymas

• Norėdami sustabdyti tik pavarą, atleiskite variklio stabdymo rankeną trumpą atstumą.
• Norėdami išjungti variklį, visiškai atleiskite variklio stabdymo rankeną.
  • Uždarykite kuro vožtuvą. (Pav. 26)

Gerų rezultatų gavimas

• Visada naudokite pagaląstą peilį. Atšipęs peilis netaisyklingai nupjauna ir žolės paviršius pagelsta. Be to, aštrus peilis naudoja mažiau energijos nei atšipęs.
• Nepjaukite daugiau nei 1/3 žolės ilgio. Pirmiausia nupjaukite nustatę didelį aukštį. Patikrinkite rezultatą ir sumažinkite pjovimo aukštį iki tinkamo lygio. Jeigu žolė tikrai aukšta, judėkite lėtai ir, jei reikia, pjaukite 2 kartus.
• Kiekvieną kartą pjaukite skirtingomis kryptimis, kad vejoje nesusidarytų dryžiai.
• Pjovimo dangtis turi būti visuomet švarus. Prikibusi žolė ir purvas vidinėje pjovimo dangčio dalyje gali turėti įtakos pjovimo rezultatams. Žr. Gaminio valymas iš išorės psl. 203.

Techninė priežiūra

lvadas

PERSPĖJIMAS: Prieš atlikdami priežiūros darbus perskaitykite ir supraskite saugos skyriaus informacija.

Visiems gaminio techninės priežiūros ir remonto darbams reikia specialių apmokymų. Garantuojame profesionalaus remonto ir techninės priežiūros darbų pasiekiamumą. Jei jūsų pardavėjas nėra techninės priežiūros atstovas, paprašykite jo informacijos apie artimiausią techninės priežiūros atstovą.

Išsamesnės informacijos žr. www.husqvarna.com.

Techninės priežiūros grafikas

Techninės priežiūros intervalai apskaičiuojami pagal kasdienį gaminio naudojimą. Intervalai keičiasi, jei gaminys nenaudojamas kasdien.

Techninės priežiūros informacijos, pažymėtos *, žr. instrukcijose, pateikiamose Gaminio apsauginės priemonės psl. 199.

Techninė priežiūra Kasdien Kas savaitę Kas mėnesį
Atlikti bendrają apžiūrą X
Patikrinti alyvos lygį X
Gaminio valymas X
Išvalykite oro filtrą X
Patikrinti pjovimo įrangą X
Patikrinti pjovimo įrangos gaubtą* X
Patikrinti variklio stabdymo rankeną* X
Patikrinti duslintuvą* X
Patikrinti uždegimo žvakę X
Patikrinkite, ar nepažeistas pavaros diržas X
Išvalykite pavaros korpusą X
Skirta KLIPPO LB 448S, KLIPPO LB 453S. Pakeiskite alyvą (pirmą kartą po 5 naudojimo valandų, tada kas 25 naudojimo valandas ir kas metus)			X
Skirta KLIPPO LB 448SQ, KLIPPO LB 453SQ, KLIPPO LB 548SQe. Pakeiskite alyvą (pirmą kartą po 5 naudojimo valandų, tada kas 50 naudojimo valandas ir kas metus)			X
Pakeiskite oro filtrą X
Patikrinti degalų sistemą X
Patikrinti ir sureguliuoti pavarą (sankabos laidas) X

Bendroji apžiūra

- [sitikinkite, kad gaminio veržlės ir varžtai yra tinkamai priveržti.

Gaminio valymas iš išorės

• Lapus, žolę ir purvą nuvalykite šepečiu.
• Apžiūrėkite ar neužsikišusi oro įsiurbimo anga variklio viršuje.
  • Gaminio neplaukite aukšto slėgio plovimo aparatu.
• Jei gamini valote vandeniu, nepilkite vandens tiesiai ant variklio.

Pjovimo irangos gaubto vidinio paviršiaus valymas

1. Paverskite jrenginj ant šono ant duslintuvo.

PASTABA: Jei gamini paversite ant oro filtro, galite sugadinti varikli.

1. Vandeniu apliekite vidinį pjovimo įrangos gaubto paviršių.

Pavaros diržo patikrinimas ir pavaros korpuso valymas

1. Išsukite 4 varžtus ant diržo apsaugos ir nuimkite diržo apsaugą. (Pav. 27)

2. Patikrinkite, ar nepažeistas pavaros diržas ir diržinės pavaros skriemulys.

3. Naudodami šepetį nuvalykite nuo pavaros korpuso lapus, žolę ir purvą. (Pav. 28)

Pavaros diržo keitimas ir reguliavimas

1. Išsukite 4 varžtus ant diržo apsaugos ir nuimkite diržo apsaugą. (Pav. 27)
2. [kiškite plokščia atsuktuvą tarp produkto priekinio dešiniojo ratlankio ir jo gaubto.
3. Atsargiai pasukite atsuktuvą, norėdami nuimti ratlankio gaubtą.
4. Atsukite rato varžta ir nuimkite ratą. (Pav. 29)
5. Nuimkite pavaros diržą nuo diržinės pavaros skriemulių.
6. [sitikinkite, kad diržinės pavaros skriemuliai lengvai juda ant ašių.
7. Jei reikia, papurkškite prasiskverbiančios alyvos tarp diržinės pavaros skriemulių ir už jų bei sutepkite ašį.
8. Sumontuokite naują pavaros diržą ir tinkamai pritvirtinkite jį ties rutuliniu guoliu, prieš reguliuodami. (Pav. 30)
9. Judinkite rutulinį guolį aukštyn arba žemyn, norėdami reguliuoti pavaros diržą. (Pav. 31)

Pasižymėkite: Naujas pavaros diržas naudojamas ilgėja. Po kelių naudojimo valandų vėl sureguliuokite pavaros diržą.

1. Uždėkite diržo apsaugą.
2. Panaudokite produktą, norėdami įsitikinti, kad pavaros diržas tinkamai sumontuotas ir sureguliuotas.

Centrinio diržo keitimas ir reguliavimas

1. Nuimkite peilj.

Pasižymėkite: Šis žingsnis nebūtinas, jei reguliuojate tik centrinį diržą.

1. Atlaisvinkite reguliavimo varžtus kelis apsisukimus, tačiau neišsukite jų. (Pav. 32)
2. Pakeiskite centrinį diržą ir vidutiniškai priveržkite reguliavimo varžtus.

Pasižymėkite: Šis žingsnis nebūtinas, jei reguliuojate tik centrinį diržą.

1. Judinkite pavarą pirmyn arba atgal, norėdami reguliuoti centrinį diržą. (Pav. 33)
2. Naudodamiesi svarstyklėmis su kabliu, patikrinkite centrinio diržo įtempimą. Diržo įtempimas teisingas, jei centre jis gali judėti 6–10 mm. Tai atitinka 3 kg traukimą. (Pav. 34)
3. Iki galo priveržkite reguliavimo varžtus 3 Nm sukimo momentu.
4. Panaudokite produktą, norėdami įsitikinti, kad pavaros diržas tinkamai sumontuotas ir sureguliuotas.

Pjovimo įrangos patikrinimas

PERSPĖJIMAS: Kad įranga netyčia nepasileistų, ištraukite uždegimo kabelį iš uždegimo žvakės.

PERSPĖJIMAS: Pjovimo įrangos techninės priežiūros darbus atlikite apsimovę apsaugines pirštines. Peilis labai aštrus ir gali lengvai įpjauti.

1. Patikrinkite, ar pjovimo įranga nepažeista ir nejskilusi. Visada pakeiskite pažeistą pjovimo įrangą.
2. Apžiūrėkite peilį, ar jis nepažeistas ir neatšipęs.

Pasižymėkite: Pagalandus peilį jį reikia subalansuoti. Pagaląsti, pakeisti ir subalansuoti peilį turi techninės priežiūros centro darbuotojai. Jei susidūrėte su kliūtimi, dėl kurios įrenginys sustojo, pakeiskite pažeistą peilį. Leiskite techninės priežiūros centro darbuotojams nuspręsti, ar peilį dar galima galąsti, ar jau reikia keisti.

Peilio keitimas

1. Užfiksuokite peilį medžio bloku. (Pav. 35)
2. Išimkite peilio varžta, spyruoklinę poveržlę ir peilj. (Pav. 36)
3. Patikrinkite, ar peilio atrama ir peilio tvirtinimo varžtas nėra pažeisti.

a) Keisdami peilį arba peilio atramą, taip pat pakeiskite peilio tvirtinimo varžtą, spyruoklinę poverzlę ir apsauginę poverzlę.

1. Patikrinkite variklio veleną, kad įsitikintumėte, ar jis nesulenktas.
2. Uždedant naują peilį, įsitikinkite, kad sulenkti galai yra nukreipti pjovimo gaubto pusę. (Pav. 37)
3. Uždėkite apsauginę poveržlę ir peilį ant peilio atramos. (Pav. 38)
4. [sitikinkite, kad peilis sulygiuotas su variklio veleno centru. (Pav. 39)
5. Užfiksuokite peilį medžio bloku. (Pav. 40)
6. Uždėkite spyruoklinę poveržlę ir priveržkite varžtą 80 Nm sukimo momentu. (Pav. 41)
7. Ranka pasukite peilj ir patikrinkite, ar jis laisvai sukasi.

PERSPĖJIMAS: Būtinai mūvėkite pirštines. Peilis labai aštrus ir gali lengvai įpjauti.

1. Paleiskite gaminj, kad išbandytumėte peilj. Jei peilis netinkamai uždėtas, gaminys vibruoja arba pjaunama nepakankamai gerai.

Alyvos lygio tikrinimas

PASTABA: Per mažas alyvos kiekis gali sukelti variklio gedimus. Prieš paleisdami gamini patikrinkite alyvos lygj.

1. Pastatykite gamini ant lygaus paviršiaus.
2. Nusukite alyvos bakelio dangtelj su pritvirtintu alyvos lygio matuokliu.
3. Nuvalykite alyvą nuo alyvos lygio matuoklio.
4. Iki galo įstatykite alyvos lygio matuoklį į alyvos bakelį. Priveržkite alyvos bakelio dangtelį, kad tiksliai nustatytumėte alyvos lygį.
5. Ištraukite alyvos lygio matuoklj.
6. Alyva ant matuoklio rodo esamą alyvos lygi.
7. Jei alyvos lygis žemas, jpilkite variklio alyvos ir vėl patikrinkite alyvos lygi.

(Pav. 42)

Pasižymėkite: Naudokite piltuvėlj, kad išvengtumėte taškymosi.

Variklio alyvos keitimas

PERSPĖJIMAS: Iš karto sustabdžius variklį variklio alyva yra labai karšta. Prieš išleisdami variklio alyvą, leiskite varikliui atvėsti. Jei užsipilsite variklio alyvos ant odos, nuplaukite ją muilu ir vandeniu.

(Pav. 43)

1. Nuimkite uždegimo kabelj nuo uždegimo žvakės.
2. Nuimkite alyvos bakelio dangtelj.
3. Išleiskite variklio alyvą.

a) Modeliuose su alyvos išleidimo kištis: po išleidimo kaiščiu padėkite indą, į kurį surinksite variklio alyvą.

b) Modeliuose be alyvos išleidimo kaiščio, arba jei po alyvos išleidimo angos kaiščiu nejmanoma padėti indo: naudodami alyvos siurblį (priedą) išleiskite variklio alyvą iš alyvos bakelio.

1. Pripilkite naujos rekomenduojamo tipo variklio alyvos Techniniai duomenys psl. 206.
2. Patikrinkite alyvos lygi. Žr. Alyvos lygio tikrinimas psl. 204.

Oro filtras

Pasižymėkite: Ilgai naudoto oro filtro negalima iki galo išvalyti. Reguliariai pakeiskite oro filtrą. Visada pakeiskite pažeistą oro filtrą.

Oro filtro išėmimas ir įdėjimas (KLIPPO LB 488SQ, KLIPPO LB 453SQ, KLIPPO LB 548Qe)

PERSPĖJIMAS: Mūvėkite apsaugines pirštines.

1. Atstumkite spaustukus, esančius ant oro filtro gaubto.
2. Atsargiai nuimkite oro filtro gaubta (A) nuo variklio.
3. Nuimkite oro filtrą (B) ir putų filtrą (C). (Pav. 44)
4. Patikrinkite, ar oro filtras nepažeistas. Pažeistą oro filtrą pakeiskite.
5. Išvalykite ir patikrinkite oro filtrą. Žr. Oro filtro valymas (KLIPPO LB 448SQ, KLIPPO LB 453SQ, KLIPPO LB 548Qe) psl. 205.
6. Montuokite priešinga eilės tvarka.

Oro filtro valymas (KLIPPO LB 448SQ, KLIPPO LB 453SQ, KLIPPO LB 548Qe)

PASTABA: Neleiskite varikliui veikti be oro filtro arba jei oro filtras purvinas.

PASTABA: Pakeiskite oro filtrą, jei nepavyksta jo visiškai išvalyti arba jei jis pažeistas. Sugedęs oro filtras gali sugadins variklj.

1. Nuspauskite fiksatorius (A), nuimkite oro filtro dangtelj (B) ir nuimkite oro filtrą (C). (Pav. 45)
2. Padaužykite oro filtrą i kietą paviršių arba pūskite suspaustą orą per oro filtrą iš švarios jo pusės.

PASTABA: Nevalykite šepečiu, nes taip galite įstumti nešvarumus į oro filtrą.

1. Nuvalykite oro filtro laikiklj (D) ir oro filtro dangtelj drėgna šluoste.

PASTABA: Užtikrinkite, kad purvas nepatektų i oro kanalą (E).

1. Sumontuokite oro filtrą. |sitikinkite, kad oro filtras visiškai sandarus oro filtro laikiklyje.
2. Sumontuokite oro filtro dangtelj apatiniais fiksatoriais pirmyn.

Oro filtro valymas (KLIPPO LB 448S, KLIPPO LB 453S)

PASTABA: Neleiskite varikliui veikti be oro filtro arba jei oro filtras purvinas.

PASTABA: Pakeiskite oro filtrą, jei nepavyksta jo visiškai išvalyti arba jei jis pažeistas. Sugedęs oro filtras gali sugadins variklj.

1. Nuspauskite fiksatorius (A), nuimkite oro filtro dangtelj (B) ir nuimkite oro filtrą (C). (Pav. 46)
2. Padaužykite oro filtrą i kietą paviršių arba pūskite suspaustą orą per oro filtrą iš švarios jo pusės.

PASTABA: Nevalykite šepečiu, nes taip galite įstumti nešvarumus į oro filtrą.

1. Nuvalykite oro filtro laikiklj (D) ir oro filtro dangtelj drėgna šluoste.

PASTABA: Užtikrinkite, kad purvas nepatektų i oro kanalą (E).

1. Sumontuokite oro filtrą. Isitikinkite, kad oro filtras visiškai sandarus oro filtro laikiklyje.
2. Sumontuokite oro filtro dangtelj apatiniais fiksatoriais pirmyn.

Uždegimo žvakės tikrinimas

PASTABA: Visada naudokite rekomenduojamo tipo žvakes. Netinkamo tipo uždegimo žvakė gali pažeisti gaminį.

• Patikrinkite uždegimo žvakę, jei variklio galingumas mažas, jį sunku paleisti arba jis netinkamai veikia tuščiaja eiga.
• Norėdami sumažinti pašalinių medžiagų atsiradimą ant uždegimo žvakės elektrodų, laikykitės šių instrukcijų:
  a) Isitikinkite, kad tinkamai sureguliuotas greitis tuščiaja eiga.
  b) [sitikinkite, kad naudojate tinkamą kuro mišinį.
  c) Patikrinkite, ar oro filtras yra švarus.
• Jeigu uždegimo žvakė purvina, nuvalykite ją ir patikrinkite, ar nustatytas tinkamas tarpas tarp elektrodu, žr. Techniniai duomenys psl. 206. (Pav. 47)

- Esant reikalui pakeiskite uždegimo žvakę.

Kuro sistemos tikrinimas

• Patikrinkite kuro bakelio dangtelj ir užsandarinkite jj, kad nepažeistumėte.
• Patikrinkite kuro žarnelę ir įsitikinkite, kad ji neprateka. Jei kuro žarnelė pažeista, paprašykite, kad techninės priežiūros atstovas ją pakeistų.

Sankabos laido reguliavimas

Jei pavara veikia lėtai, būtina sureguliuoti sankabos laidą.
• Pasukite reguliavimo varžta. (Pav. 48)

Sankabos kabelis tinkamai sureguliuotas, kai jo laikiklis sulygiuotas su veržle.

(Pav. 49)

Transportavimas, saugojimas ir utilizavimas

Transportavimas ir laikymas

• Norėdami laikyti ir transportuoti gaminį ir kurą, įsitikinkite, kad jis neprateka ir neskleidžia išmetamųjų dujų. Žiežirbos arba atvira ugnis, pvz., elektriniai įrenginiai arba džiovintuvai, gali sukelti gaisrą.
• Laikydami ir transportuodami kurą visada naudokite patvirtintus konteinerius.
• Ištuštinkite kuro bakelj prieš padėdami gaminį laikyti ilgam laikui. Kurą išpilkite tinkamoje šalinimo vietoje.

• Saugiai pritvirtinkite gamini jī transportuodami, kad nepažeistumėte ir išvengtumėte nelaimingų atsitikimų.

• Laikykite gamini užrakintoje patalpoje, kad jo nepasiektų vaikai arba nejgalioti asmenys.

• Laikykite gamini sausoje neužšałančioje vietoje.

Šalinimas

• Laikykitės vietinių atliekų tvarkymo reikalavimų ir galiojančių teisės aktų.
• Išpilkite visas chemines medžiagas, pvz., variklio alyvą arba kurą techninės priežiūros centre arba tinkamoje šalinimo vietoje.
• Kai gaminys nebenaudojamas, nusiųskite jį „Husqvarna“ pardavėjui arba atiduokite į perdirbimo vietą.

Techniniai duomenys

Techniniai duomenys

	KLIPPO LB 448S	KLIPPO LB 448SQ	KLIPPO LB 453S	KLIPPO LB 453SQ	KLIPPO LB 548SQe
Variklis
Gamintojas Honda Husqvarna H	Honda Husqvarna	Husqvarna
Modelis GCVX-145 HS 166AP G	CVx-170 HS 166	AP HS 166AP
Variklio tipas	Vieno cilindro, keturtaktis, oru aušinamas, OHV	Vieno cilindro, keturtaktis, oru aušinamas, OHV	Vieno cilindro, keturtaktis, oru aušinamas, OHV	Vieno cilindro, keturtaktis, oru aušinamas, OHV	Vieno cilindro, keturtaktis, oru aušinamas, OHV
Darbinis tūris, cm ^3	145 166 166 166	166
Greitis, sūk./min. 2900 2900 2900	2900 2900
Vardinė variklio galia, kW ^71	2,7 2,75 3,3 2,7	5 2,75
Uždegimo sistema
Degimo žvakė NGK BPR5ES		Husqvarna HQT-7	NGK BPR5ES	Husqvarna HQT-7	Husqvarna HQT-7
Tarpas tarp elektrodu, mm 0,7-0,8	0,7-0,8 0,7-0,8	0,7-0,8 0,7-0,8
Degalų ir tepimo sistema
Variklio tepimo tipas Purškiamasis	Purškiamasis	Purškiamasis Purškiamasis Purškiamasis
Degalų bakelio talpa, litrais 0,9 1,5	0,9 1,5 1,5
Alyvos bakelio talpa, litrais 0,5 0,5	0,55 0,5 0,5
Variklio alyva ^72	Husqvarna SAE 30	Husqvarna SAE 30	„Husqvarna“ SAE 30/SAE 10W-30	„Husqvarna“ SAE 30/SAE 10W-30	„Husqvarna“ SAE 30/SAE 10W-30
Svoris
Su tuščiais bakeliais, kg 30,5 32,5	33 33,5 34,5
Skleidžiamas triukšmas ^73
Garso galios lygis, išmatuotas dB (A)	90 93 91 94 92
Garso galios lygis, garantuoja-mas LWA dB (A)	91 93 94 95 93
Garso lygiai ^74
Naudotojo ausį veikiantis garso slėgis, dB (A)	77 79 78 81 79
Vibracijos lygiai, a_hveq^75
Rankena, m/s ^2	4,5 4,2 5,3 6,4	4,0
Pjovimo įranga
Pjovimo aukštis, mm 30-60 30-60	30-60 30-60 30	60
Pjovimo plotis, mm	480	480	530	530	480
Peilis	Mulčiavimas – 48 cm5028813-10	Mulčiavimas – 48 cm5028813-10	Mulčiavimas – 53 cm5028814-10	Mulčiavimas – 53 cm5028814-10	Mulčiavimas – 48 cm5028813-10
Pavara
Greitis, km/h 4,5 4,5 4,5 4,5 4,5

Atitikties deklaracija

ES atitikties deklaracija

Mes, Husqvarna AB, SE-561 82 Huskvarna, Švedija, tel. [phone], atsakingai patvirtiname, kad gaminys:

Aprašymas Vejapjovė
Gamintojas Husqvarna
Tipas / modelis	KLIPPO LB 448S, KLIPPO LB 453S, KLIPPO LB 448SQ, KLIPPO LB 453SQ, KLIPPO LB 548SQe
Identifikacijos numeris	Serijos numeriai nuo šios datos: 2022 ir vélesni

visiškai atitinka šias ES direktyvas ir reglamentus:

Direktyva / reglamentas	Aprašymas
2006/42/EB „dėl mašinų“
2014/30/ES dėl elektromagnetinio suderinamumo
2000/14/EB „dėl į aplinką skleidžiamo triukšmo“
2011/65/ES „dėl tam tikrų pavojingu medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo“

ir kad laikomasi šių standartų ir (arba) techninių specifikacijų: EN ISO 5395-1:2013/A1:2018, EN ISO 5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN IEC 63000:2018.

Notifikuotoji įstaiga: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden. patvirtino atitiktį Tarybos direktyvai 2000/14/EB; atitikties įvertinimo procedūra: VI priedas.

Daugiau informacijos apie triukšmo emisiją žr Techniniai duomenys psl. 206.

Huskvarna, 2022-11-07

$$ \Delta \cdot 2 m $$

Claes Losdal, plètros vadovas / sodo gaminiai, „Husqvarna AB“,

Atsakingas už techninę dokumentaciją

Saturs

levads.... 210

Drošība....211

Montāža.... 214

Lietošana.... 214

Apkope....215

Originalios instrukcijos

Lietošanas pamācība
