MANUAL DE UTILIZARE KLIPPO LB 453S HUSQVARNA

Transportul, depozitarea și eliminarea....285

Date tehnice....286

Declaratie de conformitate....288

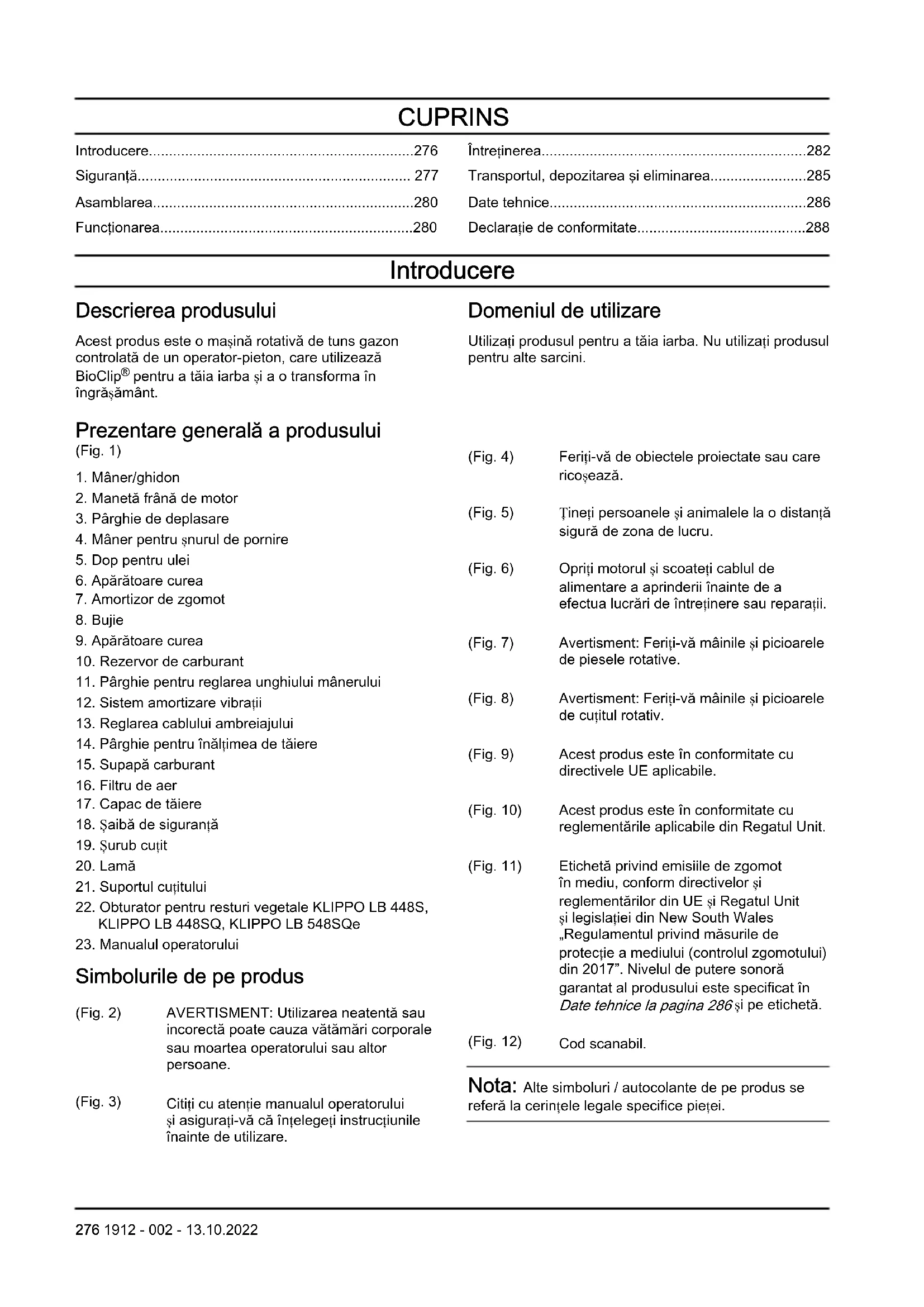

Introducere

Descrierea produsului

Acest produs este o maşină rotativă de tuns gazon controlată de un operator-pieton, care utilizează BioClip® pentru a tăia iarba și a o transforma în îngrășământ.

Prezentare generală a produsului

(Fig. 1)

1. Mâner/ghidon
2. Manetă frână de motor
3. Pârghie de deplasare
4. Mâner pentru şnurul de pornire
5. Dop pentru ulei
6. Apărătoare curea
7. Amortizor de zgomot
8. Bujie
9. Apărătoare curea
10. Rezervor de carburant
11. Pârghie pentru reglarea unghiului mânerului
12. Sistem amortizare vibrații
13. Reglarea cablului ambreiajului
14. Pârghie pentru înălțimea de tăiere
15. Supapă carburant
16. Filtru de aer
17. Capac de tăiere
18. Șaibă de siguranță
19. Şurub cuğit
20. Lamă
21. Suportul cuțitului
22. Obturator pentru resturi vegetale KLIPPO LB 448S, KLIPPO LB 448SQ, KLIPPO LB 548SQe
23. Manualul operatorului

Simbolurile de pe produs

(Fig. 2) AVERTISMENT: Utilizarea neatentă sau incorrectă poate cauza vătămări corporale sau moartea operatorului sau altor persoane.

(Fig. 3) Citiți cu atenție manualul operatorului și asigurați-vă că înțelegeți instrucțiunile înainte de utilizare.

Domeniul de utilizare

Utilizați produsul pentru a tăia iarba. Nu utilizați produsul pentru alte sarcini.

(Fig. 4) Feriți-vă de obiectele proiectate sau care ricoșează.
(Fig. 5) Tineți persoanele și animalele la o distanță sigură de zona de lucru.
(Fig. 6) Opriți motorul și scoateți cablul de alimentare a aprinderii înainte de a efectua lucrări de întreținere sau reparații.
(Fig. 7) Avertisment: Feriți-vă mâinile și picioarele de piesele rotative.
(Fig. 8) Avertisment: Feriți-vă mâinile și picioarele de cuțitul rotativ.
(Fig. 9) Acest produs este în conformitate cu directivele UE aplicabile.
(Fig. 10) Acest produs este în conformitate cu reglementările aplicabile din Regatul Unit.
(Fig. 11) Etichetă privind emisiile de zgomot în mediu, conform directivelor și reglementărilor din UE și Regatul Unit și legislației din New South Wales „Regulamentul privind măsurile de protecție a mediului (controlul zgomotului) din 2017”. Nivelul de putere sonoră garantat al produsului este specificat în Date tehnice la pagina 286 și pe etichetă.
(Fig. 12) Cod scanabil.

Nota: Alte simboluri / autocolante de pe produs se referă la cerințele legale specifice pieței.

Autocolant pe produs, numai pentru Australia și Noua Zeelandă

(Fig. 13)

Feriți-vă mâinile și picioarele de cuțitul rotativ.

Emisiile de Euro V

AVERTISMENT: în urma modificării neautorizate a motorului, este anulată aprobarea de tip UE pentru acest produs.

Răspunderea pentru produs

Conform prevederilor legislației privind răspunderea pentru produs, nu ne asumăm răspunderea pentru daunele cauzate de produsul nostru dacă:

• produsul este reparat necorespunzător;
- produsul este reparat cu piese care nu provin de la producător sau care nu sunt aprobate de acesta;
- produsul are un accesoriu care nu provine de la producător sau care nu este aprobat de acesta;
- produsul nu este reparat la un centru de service omologat sau de o autoritate omologată;

Siguranță

Definitii privind siguranța

Avertismentele, atenționările și notele sunt utilizate pentru a desemna părți foarte importante din manual.

AVERTISMENT: Se utilizează dacă există risc de vătămare sau de deces pentru operator sau pentru trecători, în cazul în care instrucțiunile din manual nu sunt respectate.

ATENTIE: Se utilizează dacă există un risc de deteriorare a produsului, a altor materiale sau a zonelor învecinate, dacă instrucțiunile din manual nu sunt respectate.

Nota: Se utilizează pentru a furniza mai multe informații care sunt necesare într-o situație dată.

Instrucțiuni generale de siguranță

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Acest produs este periculos dacă este utilizat incorect sau dacă nu sunteți atent. Nerespectarea instrucțiunilor de siguranță poate cauza vătămări corporale sau decesul.
• În timpul funcționării, acest produs produce un câmp electromagnetic. În anumite condiții, acest câmp poate interfera cu implanturile medicale active sau pasive. Pentru a reduce riscul de vătămări corporale grave sau mortale, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a utiliza acest produs.

• Procedați întotdeauna cu atenție și folosiți-vă judecata. Dacă nu sunteți sigur cum să utilizați produsul într-o situație specială, opriți-l și adresați-vă distribuitorului Husqvarna înainte de a continua.

• Rețineți că operatorul poartă responsabilitatea privind orice accidente care implică alte persoane sau bunurile acestora.

• Păstrați produsul curat. Asigurați-vă că puteți citi clar semnele și etichetele.
• Nu permiteți niciunei persoană să utilizeze produsul dacă aceasta nu a citit și înțeles conținutul manualului operatorului.
• Nu permiteți copiilor să utilizeze produsul.
• Tineți copiii departe de zona de lucru. Un adult responsabil trebuie să fie prezent în permanență.
• Nu permiteți unei persoane care nu cunoaște instrucțiunile să utilizeze produsul.
• Monitorizați permanent o persoană cu capacități fizice sau mentale reduse care utilizează produsul. Un adult responsabil trebuie să fie prezent în permanență.
• Nu utilizați produsul atunci când sunteți obosit, bolnav sau dacă ați consumat alcool, droguri sau ați luat medicamente. Acestea vă afectează negativ acuitatea vizuală, atenția, coordonarea și judecata.
• Nu utilizati produsul dacă este defect.
• Nu modificați acest produs și nu îl utilizați dacă este posibil să fi fost modificat de către alte persoane.
• Nu modificati setarea controlului turației motorului.

Siguranța zonei de lucru

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Înainte de a utiliza produsul, îndepărtați obiectele precum crengile, rămurelele și pietrele din zona de lucru.
• Obiectele care se lovesc de echipamentul de tăiere pot fi aruncate, provocând vătămări corporale și pagube materiale. Țineți trecătorii și animalele la o distanță sigură de produs.
• Nu utilizați produsul pe vreme rea, de exemplu pe ceață, ploaie, vânt puternic, la temperaturi exterioare foarte scăzute și atunci când există riscul de descărcări electrice. Utilizarea produsului pe vreme

nefavorabilă sau pe teren umed sau inundat este obositoare. Vremea nefavorabilă poate conduce la apariția de situații periculoase, de exemplu suprafețe alunecoase.

• Verificați dacă există persoane, obiecte și situații care pot împiedica funcționarea în siguranță a produsului.
• Atenție la obstacole, precum rădăcini, pietre, ramuri, gropi și şanțuri. În iarba înaltă se pot ascunde obstacole.
• Tunderea ierbii pe pante poate fi periculoasă. Nu utilizați produsul pe pante cu înclinație mai mare de 15°.
• Utilizați produsul de-a curmezișul pantei. Nu efectuați mișcări în sus și în jos.
• Procedați cu atenție atunci când vă apropiați de colțuri ascunse și de obiecte care blochează vederea.

Siguranța în lucru

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizați acest produs numai pentru tunderea gazonului. Nu este permisă utilizarea acestui produs pentru alte lucrări.
• Utilizați echipamentul personal de protecție. Consultați Echipament de protecție personală la pagina 278.
• Asigurați-vă că știți cum să opriți rapid motorul în caz de urgență.
• Nu porniți niciodată motorul într-un spațiu închis sau lângă materiale inflamabile. Gazele de eșapament de la motor sunt fierbinți și pot conține scântei care pot cauza un incendiu.
• Nu utilizați produsul decât dacă au fost montate corect cuțitul și toate capacele. Un cuțit montat incorect se poate slăbi, provocând vătămări corporale.
• Asigurati-vă că lama nu lovește obiecte, precum pietre și rădăcini. Acestea pot deteriora cuțitul și pot îndoi arborele motorului. Un ax îndoit poate genera vibrații puternice și prezintă un risc foarte ridicat de slăbire a cuțitului.
• Dacă lama lovește un obiect sau dacă observați vibrații, opriți produsul imediat. Decuplați cablul de alimentare a aprinderii de la bujie. Examinați dacă produsul este deteriorat. Reparați defecțiunile sau solicitați unui agent de service autorizat să le repare.
• Nu fixați niciodată de mâner maneta frânei de motor, în mod permanent, atunci când motorul este pornit.
• Poziționați produsul pe o suprafață stabilă, plană și porniți-l. Asigurați-vă că lama nu atinge solul sau alte obiecte.

• Stați întotdeauna în spatele produsului atunci când îl utilizati.

• Men tineți toate roțile pe sol și tineți ambele mâini pe mâner când utilizați produsul. Feriți-vă mâinile și picioarele de cuțitele rotative.

• Nu înclinați produsul când motorul este pornit.
• Fiți atent atunci când trageți produsul în spate.
• Nu ridicați niciodată produsul când motorul este pornit. Dacă trebuie să ridicați produsul, mai întâi opriți motorul și deconectați cablul de alimentare a aprinderii de la bujie.
• Nu mergeti cu spatele în timp ce utilizati produsul.
• Opriți motorul când traversați zone fără iarbă, de exemplu alei din pietriș, piatră și asfalt.
• Nu alergați cu produsul când motorul este pornit. Întotdeauna mergeți în timp ce utilizați produsul.
• Opriți motorul înainte de a schimba înălțimea de tăiere. Nu efectuați niciodată reglări cu motorul pornit.
• Nu lăsați niciodată produsul să iasă din câmpul vizual cu motorul pornit. Opriți motorul și asigurați-vă că echipamentul de tăiere nu se rotește.

Instrucțiuni de siguranță pentru utilizare Echipament de protecție personală

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Echipamentele de protecție personală nu pot elimina complet riscul de rănire, însă pot reduce gravitatea rănilor în cazul unui accident. Distribuitorul vă poate ajuta să alegeți echipamentul corect.
• Utilizați echipament de protecție a auzului dacă nivelul de zgomot este mai mare de 85 dB.
• Utilizați întotdeauna ghete sau pantofi pentru regim greu de lucru, cu rezistență la alunecare. Nu folosiți pantofi decupați și nu operați produsul descult.
• Utilizați pantaloni lungi, groși.
• Purtați mănuși de protecție atunci când este necesar, de exemplu atunci când conectați, inspectați sau curățați echipamentul de tăiere.

Dispozitivele de siguranță de pe produs

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu utilizați un produs cu dispozitive de siguranță deteriorate.
• Verificați regulat dispozitivele de siguranță. Dacă dispozitivele de siguranță sunt defecte, contactați agentul de service Husqvarna.

Verificarea capacului de tăiere

Capacul de tăiere reduce vibrațiile în produs și scade riscul de rănire de la cuțit.

- Examinați capacul de tăiere și asigurați-vă că nu există defecte, precum fisuri.

Verificarea apărătorii de curea

Apărătoarea de curea scade riscul de vătămare corporală și protejează împotriva proiectării la exterior a curelei de transmisie rupte.
- Asigurați-vă că apărătoarea de curea nu este deteriorată și că este montată corect. (Fig. 14)

Manetă frână de motor

Maneta frânei de motor oprește motorul. Când maneta frânei de motor este eliberată, motorul se oprește.

Pentru a efectua o inspecție a frânei de motor, porniți motorul, apoi eliberați maneta frânei de motor. Dacă motorul nu se oprește în 3 secunde, solicitați unui agent de service autorizat Husqvarna să regleze frâna de motor.

(Fig. 15)

Pentru a verifica sistemul de amortizare a vibrațiilor

AVERTISMENT: Expunerea prelungită la vibrații poate duce la afecțiuni circulatorii sau la deteriorarea nervilor la persoanele cu circulație sanguină deficitară. Solicitați asistență medicală dacă experimentați simptome de expunere prelungită la vibrații. Aceste simptome includ amorțeală, pierderea sensibilității tactile, furnicături, înțepături, durere, pierderea forței, modificări ale culorii sau aspectului pielii. Aceste simptome apar de obicei la degete, la mâini sau la încheieturi.

Sistemul de amortizare a vibrațiilor reduce vibrațiile din mâner în timpul operării.

Tubul de oțel din mâner și capacul de tăiere reduc vibrațiile. Modelul KLIPPO LB 548SQe dispune, de asemenea, de 4 unități de amortizare a vibrațiilor, montate pe mâner.

- Verificați mânerul și unitățile de amortizare a vibrațiilor pentru a vă asigura că nu prezintă daune. (Fig. 16)

Suportul cuțitului

Suportul cuțitului reduce riscul îndoirii arborelui motorului. Dacă lama lovește un obiect, aceasta se va mișca pe suportul cuțitului. Mișcarea provoacă uzura suprafeței suportului cuțitului. Uzura arată că protecția arborelui motorului funcționează corect.

Amortizor de zgomot

Amortizorul de zgomot este proiectat pentru a reduce la minimum nivelul de zgomot și a dirija gazele de eşapament departe de utilizator.

Nu utilizați produsul dacă amortizorul de zgomot nu este instalat sau este defect. Un amortizor de zgomot defect determină creșterea nivelului de zgomot și a pericolului de incendiu.

AVERTISMENT: Amortizorul de zgomot atinge temperaturi înalte în timpul utilizării, imediat după oprire și atunci când motorul funcționează la turația de mers în gol. Procedați cu atenție în apropierea materialelor și/sau gazelor inflamabile pentru a preveni incendiile.

Pentru a verifica amortizorul de zgomot

- Verificați regulat amortizorul de zgomot pentru a vă asigura că este montat corect și nu este deteriorat.

Reguli de siguranță referitoare la carburant

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu porniți produsul dacă pe acesta se află carburant sau ulei pentru motor. Îndepărtați carburantul/uleiul nedorit și lăsați produsul să se usuce.
• Dacă vărsați carburantul pe îmbrăcăminte, schimbați imediat hainele.
• Nu vărsați carburantul pe corp - poate provoca vătămări corporale. Dacă vărsați carburant pe corp, utilizați apă și săpun pentru a elimina carburantul.
• Nu porniți produsul dacă motorul prezintă scurgeri. Examinați cu regularitate motorul, pentru a identifica eventuale scurgeri.
• Manipulați cu atenție carburantul. Carburantul este inflamabil, vaporii sunt explozivi și pot cauza vătămări corporale sau deces.
• Nu respirați vaporii de carburant, se pot produce vătămări corporale. Asigurați-vă că fluxul de aer este suficient.
• Nu fumați în apropierea carburantului sau a motorului.
• Nu amplasați obiecte calde în apropierea carburantului sau a motorului.
• Nu adăugați carburant atunci când motorul este pornit.
• Asigurați-vă că motorul este rece înainte de a realimenta.
• Înainte de a realimenta, deschideți lent capacul rezervorului de carburant și eliberați cu atenție presiunea.
• Nu adăugați carburant la motor într-o zonă interioară. Un flux de aer insuficient poate cauza vătămare corporală sau deces din cauza asfixierii sau a monoxidului de carbon.

• Strângeti până la capăt capacul rezervorului de carburant. Dacă acesta nu este strâns, există pericol de incendiu.

• Înainte de pornire, mutați produsul la o distanță de minimum 3 m/10 ft față de poziția unde ași umplut rezervorul.

• Nu umpleți complet rezervorul de carburant. Căldura provoacă dilatarea carburantului. Păstrați un gol în partea de sus a rezervorului de carburant.

Instrucțiuni de siguranță pentru întreținere

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Gazele de eşapament ale motorului conțin monoxid de carbon, care este un gaz inodor, toxic și deosebit de periculos. Nu porniți motorul în interior sau în spații închise.

• Înainte de a efectua întreținerea produsului, opriți motorul și deconectați cablul de alimentare a aprinderii de la bujie.

• Purtați mănuși de protecție când efectuați întreținerea echipamentului de tăiere. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

• Accesoriiile și modificările aduse produsului care nu sunt autorizate de către producător pot provoca vătămări corporale grave sau fatale. Nu modificați produsul. Utilizați întotdeauna numai accesorii omologate de producător.
• Dacă întreținerea nu se efectuează corect și periodic, crește pericolul de vătămări corporale și de deteriorare a produsului.
• Efectuați numai operațiile de întreținere care se regăsesc în acest manual al proprietarului. Toate celelalte operații de service trebuie efectuate de către un agent de service autorizat Husqvarna.
• Solicitați unui agent de service autorizat Husqvarna să efectueze în mod regulat operații de service la produs.
• Înlocuiti piesele deteriorate, uzate sau defecte.

Asamblarea

Introducere

AVERTISMENT: Înainte de a asambla produsul, trebuie să citiți și să înțelegeți capitolul privind siguranța.

AVERTISMENT: Demontați cablul de la bujie înainte de a asambla produsul.

Asamblarea și reglarea mânerului

1. Scoateți piulița mânerului și șaiba de pe placa de pe mânerul superior.
2. Fixați mânerul superior în poziție, deasupra mânerului inferior.

ATENTIE: Evitați prinderea sau deteriorarea cablurilor.

1. Montați șaiba și piulița mânerului. (Fig. 17)
2. Rotiți mânerul în lateral pentru a obține o poziție bună de operare atunci când folosiți produsul în apropierea unui perete. (Fig. 18)
3. Rotiți roțile de reglare de pe cadru pentru a regla mânerul pe verticală. (Fig. 19)

Asamblarea obturatorului pentru resturi vegetale (KLIPPO LB 448S, KLIPPO LB 448SQ, KLIPPO LB 548SQe)

1. Înclinați produsul pe spate, cu bujia în sus.
2. Introduceți stifturile obturatorului pentru resturi vegetale în găuri, prin partea interioară a capacului de tăiere. (Fig. 20)
3. Ataşati şuruburile pentru obturatorul pentru resturi vegetale prin partea exterioară a capacului de tăiere. (Fig. 21)

Functionarea

Introducere

AVERTISMENT: Înainte de a utiliza produsul, trebuie să citiți și să înțelegeți capitolul privind siguranța.

Husqvarna Connect

Husqvarna Connect este o aplicație gratuită pentru dispozitivul dvs. mobil. Aplicația Husqvarna Connect vă oferă funcții extinse pentru produsul dvs. Husqvarna:

• Informații pe larg despre produs.
• Informații despre piese pentru produse și service și asistență pentru acestea.

Pentru a începe să utilizați Husqvarna Connect

1. Descărcați aplicația Husqvarna Connect pe dispozitivul dvs. mobil.
2. Înregistrati-vă în aplicația Husqvarna Connect.
3. Urmați pașii cu instrucțiuni din aplicația Husqvarna Connect pentru a conecta și înregistra produsul.

Înainte de a utiliza produsul

1. Citiți cu atenție manualul operatorului și asigurați-vă că înțelegeți instrucțiunile.
2. Examinați echipamentul de tăiere și asigurați-vă că este corect montat și reglat. Consultați Pentru a examina echipamentul de tăiere la pagina 283.
3. Umpleți rezervorul de carburant. Consultați Alimentarea cu carburant la pagina 281.
4. Umpleți rezervorul de ulei și verificați nivelul uleiului. Consultați Verificarea nivelului de ulei la pagina 284.

Alimentarea cu carburant

Dacă este disponibilă, folosiți benzină alchilată/cu emisii scăzute. Dacă benzina alchilată/cu emisii scăzute nu este disponibilă, folosiți benzină fără plumb sau benzină cu plumb de bună calitate, cu o cifră octanică nu mai mică de 90.

ATENTIE: Nu utilizați benzină cu o cifră octanică mai mică de 90 RON (87 AKI). Aceasta poate deteriora produsul.

1. Deschideți încet capacul rezervorului de carburant pentru a elibera presiunea.
2. Umpleți încet, cu o canistră de carburant. Dacă vărsați carburant, îndepărtați-l cu o cârpă și lăsați-l să se usuce. (Fig. 22)
3. Curățați suprafața din jurul capacului rezervorului de carburant.
4. Strângeti până la capăt capacul rezervorului de carburant. Dacă acesta nu este strâns, există pericol de incendiu.
5. Înainte de pornire, mutați produsul la o distanță de minimum 3 m (10 ft) față de poziția unde ați umplut rezervorul.

Pentru a seta înălțimea de tăiere

Înălțimea de tăiere poate fi reglată pe 6 nivele.

1. Deplasați înainte pârghia pentru înălțimea de tăiere, pentru a mări înălțimea.
2. Deplasați spre spate pârghia pentru înălțimea de tăiere, pentru a reduce înălțimea.

ATENTIE: Nu setați o înălțime de tăiere prea scăzută. Cuțilele pot atinge solul dacă suprafața gazonului nu este plană.

Pentru a porni produsul

1. Cablul de alimentare a aprinderii trebuie să fie conectat la bujie.
2. Deschideti valva de combustibil. (Fig. 23)
3. Stati în spatele produsului.
4. Tineți maneta frânei de motor lipită de mâner. (Fig. 24)
5. Tineți mânerul șnurului de pornire cu mâna dreaptă.
6. Trageți încet de șnurul de pornire până ce simții o anumită rezistență.
7. Trageți cu forță pentru a porni motorul.

AVERTISMENT: Nu răsuciți cablul de pornire în jurul măinii.

ATENTIE: Nu întindeți complet şnurul de pornire. Nu eliberați mânerul şnurului de pornire când acesta este extins.

Utilizarea transmisiei pe roți

• Apăsati pe pârghia de deplasare. (Fig. 25)
• Înainte de a trage produsul spre spate, decuplați transmisia și împingeți produsul înainte cu aproximativ 10cm.
• Eliberați maneta frânei de motor pe o distanță scurtă pentru a dezactiva transmisia, de exemplu atunci când vă apropiati de un obstacol.

Oprirea produsului

• Pentru a opri doar transmisia, eliberați maneta frânei de motor pe o distanță scurtă.
• Pentru a opri motorul, eliberați complet maneta frânei de motor.
• Închideți valva de combustibil. (Fig. 26)

Obținerea rezultatelor bune

• Utilizați întotdeauna o lamă ascuțită. O lamă tocită oferă rezultate neregulate, iar suprafața tăiată a ierbii se îngălbenește. De asemenea, o lamă ascuțită folosește mai puțină energie decât o lamă tocită.
• Nu tăiați niciodată mai mult de 13 din lungimea ierbii. Inițial, tundeți cu o înălțime mare de tăiere. Verificați rezultatul și coborăți înălțimea de tăiere la un nivel convenabil. Dacă iarba este foarte înaltă, deplasați aparatul încet și tundeți de două ori, dacă este necesar.
• Tăiați de fiecare dată în altă direcție, pentru a preveni formarea de dungi pe gazon.
• Păstrați capacul de tăiere curat. Acumularea de iarbă și murdărie pe partea interioară a capacului de tăiere poate reduce calitatea rezultatului tăierii. Consultați Pentru a curăța produsul la exterior la pagina 282.

Întreținerea

Introducere

AVERTISMENT: Înainte de a efectua orice operații de întreținere, citiți și înțelegeți capitolul privind siguranța.

Toate lucrările de service și de reparații la produs necesită instruire specială. Garantăm disponibilitatea unor lucrări profesioniste de reparații și service. Dacă distribuitorul dvs. nu este agent de service, solicitați acestuia informații cu privire la cel mai apropiat agent de service.

Pentru informații mai detaliate, consultați www.husqvarna.com.

Program de întreținere

Intervalele de întreținere sunt calculate având în vedere o utilizare zilnică a produsului. Intervalele se modifică dacă produsul nu este utilizat zilnic.

Pentru operațiunile de întreținere marcate cu *, consultați instrucțiunile din Dispozitivele de siguranță de pe produs la pagina 278.

Întreținere Zilnic Săptămânal Lunar
Efectuați o inspecție generală X
Examinați nivelul uleiului X
Curățați produsul X
Curățați filtrul de aer X
Examinați echipamentul de tăiere X
Examinați capacul de tăiere* X
Examinați maneta frânei de motor* X
Examinați amortizorul de zgomot* X
Examinați bujia X
Verificați dacă există daune la cureaua de transmisie X
Curățați carcasa angrenajului X
Pentru KLIPPO LB 448S, KLIPPO LB 453S. Schimbați uleiul (prima dată după 5 ore de utilizare, apoi la fiecare 25 ore de utilizare și anual)			X
Pentru KLIPPO LB 448SQ, KLIPPO LB 453SQ, KLIPPO LB 548SQe. Schimbați uleiul (prima dată după 5 ore de utilizare, apoi la fiecare 50 ore de utilizare și anual)			X
Schimbați filtrul de aer X
Examinați sistemul de alimentare cu carburant X
Examinați și reglați transmisia (cablul de ambreiaj)			X

Pentru a efectua o inspectie generală

- Asigurați-vă că toate şuruburile și piulițele produsului sunt strânse.

Pentru a curăța produsul la exterior

• Folosiți o perie pentru a elimina frunzele, iarba și murdăria.

• Asigurați-vă că priza de aer din partea superioară a motorului nu este înfundată.

• Nu utilizati o instalație de spălare cu presiune ridicată pentru a curăța produsul.

• Dacă utilizati apă pentru a curăța produsul, nu stropiți direct către motor.

Pentru a curăța suprafața interioară a capacului de tăiere

1. Asezați produsul pe o parte, cu amortizorul de zgomot în jos.

ATENTIE: Dacă produsul este așezat cu filtrul de aer în jos, motorul se poate deteriora.

1. Spălați cu apă suprafața interioară a capacului de tăiere.

Verificarea curelei de transmisie și curățarea carcasei angrenajului

1. Scoateți cele 4 şuruburi de pe apărătoarea de curea și scoateți apărătoarea de curea. (Fig. 27)
2. Verificați dacă există daune la cureaua de transmisie și fulia curelei.
3. Utilizați o perie pentru a îndepărta frunzele, iarba și murdăria din carcasa angrenajului. (Fig. 28)

Înlocuirea și reglarea curelei de transmisie

1. Scoateți cele 4 şuruburi de pe apărătoarea de curea și scoateți apărătoarea de curea. (Fig. 27)
2. Puneți o şurubelniță plată între capacul butucului și roată pe roata dreaptă din față a produsului.
3. Răsuciți cu grijă şurubelnita pentru a scoate capacul butucului.
4. Scoateți bolțul roții și scoateți roata. (Fig. 29)
5. Scoateți cureaua de transmisie de pe fuliile curelei.
6. Asigurați-vă că fuliile curelei se deplasează ușor pe ax.
7. Dacă este necesar, pulverizați ulei penetrant între fuliile curelei și în spatele acestora și lubrifiați axul.
8. Montați o curea de transmisie nouă și fixați-o corect pe rulmentul cu bile înainte de a o regla. (Fig. 30)
9. Deplasați rulmentul cu bile în sus sau în jos pentru a regla cureaua de transmisie. (Fig. 31)

Nota: La utilizare, o curea de transmisie nouă devine mai lungă. Reglați din nou cureaua de transmisie după câteva ore de utilizare.

1. Montați apărătoarea de curea.

2. Puneti produsul în funciune pentru a vă asigura că cureaua de transmisie este instalată și reglată corect.

Înlocuirea și reglarea curelei de centrare

1. Demontați cuțitul.

Nota: Acest pas nu este necesar atunci când doar reglați cureaua de centrare.

1. Slăbiți șuruburile de reglare cu câteva ture, dar nu le scoateți. (Fig. 32)

2. Înlocui și cureaua de centrare și strângeți moderat șuruburile de reglare.

Nota: Acest pas nu este necesar atunci când doar reglați cureaua de centrare.

1. Deplasați angrenajul înainte sau înapoi, pentru a regla cureaua de centrare. (Fig. 33)
2. Utilizați un cântar cu cârlig pentru a verifica tensionarea curelei de centrare. Cureaua este corect tensionată când se poate deplasa cu 6-10 mm spre centru. Aceasta înseamnă o greutate de aproximativ 3 kg. (Fig. 34)
3. Strângeți complet şuruburile de reglare la un cuplu de 3 Nm.
4. Puneți produsul în funcțiune pentru a vă asigura că cureaua de transmisie este instalată și reglată corect.

Pentru a examina echipamentul de tăiere

AVERTISMENT: Pentru a preveni pornirea accidentală, decuplați cablul de alimentare a aprinderii de la bujie.

AVERTISMENT: Purtați mănuși de protecție când efectuați întreținerea echipamentului de tăiere. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

1. Examinați echipamentul de tăiere pentru a identifica eventuale deteriorări sau crăpături. Înlocuți întotdeauna un echipament de tăiere deteriorat.
2. Observați cuțitul pentru a vedea dacă este deteriorat sau tocit.

Nota: După ascuțirea cuțitului, acesta trebuie echilibrat. Solicitați unui centru de service să ascută, să monteze la loc și să echilibreze cuțitul. Dacă loviți un obstacol care determină produsul să se oprească, înlocuți cuțitul deteriorat. Solicitați centrului de service să estimeze dacă lama poate fi ascuțită sau trebuie înlocuită.

Pentru a înlocui lama

1. Blocați cuțitul cu o bucată de lemn. (Fig. 35)
2. Îndepărtați bolțul cuțitului, șaiba elastică și cuțitul. (Fig. 36)
3. Verificați dacă există daune la suportul cuțitului și la bolțul cuțitului.
   a) Dacă înlocuiți cuțitul sau suportul cuțitului, înlocuiți și bolțul cuțitului, șaiba elastică și șaiba de fricțiune.

4. Examinați arborele motorului pentru a vă asigura că nu s-a îndoit.

5. Când montați un cuțit nou, asigurați-vă că capetele îndoite sunt îndreptate în direcția capacului de tăiere. (Fig. 37)

6. Pozitionati șaiba de fricțiune și cuțitul pe suportul cuțitului. (Fig. 38)
7. Asigurați-vă de alinierea cuțitului cu centrul arborelui motorului. (Fig. 39)
8. Blocați cuțitul cu o bucată de lemn. (Fig. 40)
9. Montați șaiba elastică și strângeți bolțul la un cuplu de 80 Nm. (Fig. 41)
10. Învârtiți cuțitul cu mâna și asigurați-vă că se rotește liber.

AVERTISMENT: Utilizați mănuși de protecție. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

1. Porniți produsul pentru a efectua un test al cuțitului. Dacă acesta nu este fixat corect, produsul vibrează sau rezultatele sunt nesatisfăcătoare.

Verificarea nivelului de ulei

ATENTIE: Un nivel de ulei prea redus poate deteriora motorul. Efectuați o verificare a nivelului de ulei înainte să porniți produsul.

1. Aşezati produsul pe teren drept.
2. Scoateți buşonul rezervorului cu joja ataşată.
3. Curățați joja de ulei.
4. Introduceți complet joja în rezervorul de ulei. Strângeți bușonul rezervorului de ulei pentru a vă asigura că aveți o imagine corectă a nivelului de ulei.
5. Scoateți joja.
6. Examinați nivelul de ulei de pe jojă.
7. Dacă nivelul uleiului este scăzut, completați cu ulei de motor și verificați din nou nivelul.

(Fig. 42)

Nota: Folosiți o pâlnie pentru a preveni scurgerile.

Înlocuirea uleiului de motor

AVERTISMENT: Imediat după oprirea motorului, uleiul de motor este foarte fierbinte. Lăsați motorul să se răcească înainte de a-l goli de ulei. Dacă uleiul de motor intră în contact cu pielea, curățați cu apă și săpun.

(Fig. 43)

1. Scoateți cablul de alimentare a aprinderii din bujie.

2. Scoateți buşonul rezervorului de ulei.

3. Goli ti uleiul de motor.
   a) Pentru modelele cu buşon de scurgere a uleiului: Puneti un recipient sub buşonul de scurgere pentru a colecta uleiul de motor.
   b) Pentru modelele fără buşon de scurgere a uleiului sau dacă nu se poate pune un recipient sub buşon: Folosiți o pompă de ulei (accesoriu) pentru a goli uleiul de motor din rezervor.

4. Umpleți cu ulei de motor proaspăt de tipul recomandat în Date tehnice la pagina 286.
5. Verificați nivelul de ulei. Consultați Verificarea nivelului de ulei la pagina 284.

Filtru de aer

Nota: Un filtru de aer aflat în uz timp îndelungat nu poate fi curățat complet. Înlocuiți filtrul de aer la intervale regulate. Întotdeauna înlocuiți un filtru de aer deteriorat.

Scoaterea și montarea filtrului de aer (KLIPPO LB 488SQ, KLIPPO LB 453SQ, KLIPPO LB 548Qe)

AVERTISMENT: Utilizați mănuși de protecție.

1. Apăsati clemele de pe capacul filtrului de aer.
2. Scoateți cu grijă capacul filtrului de aer (A) de pe motor.
3. Scoateți filtrul de aer (B) și filtrul de spumă (C). (Fig. 44)
4. Verificați dacă filtrul de aer nu este deteriorat. Înlocuți filtrul de aer dacă este deteriorat.
5. Curățați și examinați filtrul de aer. Consultați Curățarea filtrului de aer (KLIPPO LB 448SQ, KLIPPO LB 453SQ, KLIPPO LB 548Qe) la pagina 284
6. Instalați în ordine inversă.

Curățarea filtrului de aer (KLIPPO LB 448SQ, KLIPPO LB 453SQ, KLIPPO LB 548Qe)

ATENTIE: Nu lăsați motorul să funcționeze fără un filtru de aer atașat sau dacă filtrul de aer este murdar.

ATENTIE: Înlocuiți filtrul de aer dacă nu poate fi curățat complet sau dacă este deteriorat. Un filtru de aer defectuos duce la deteriorarea motorului.

1. Apăsați clapetele închizătorii (A), demontați capacul filtrului de aer (B) și scoateți filtrul de aer (C). (Fig. 45)

2. Loviți filtrul de aer de o suprafață dură sau suflați aer comprimat din partea curată a filtrului de aer.

ATENTIE: Nu folositi o perie pentru a înlătura murdăria, deoarece aceasta împinge murdăria în filtrul de aer.

1. Curățați suportul filtrului de aer (D) și capacul filtrului de aer cu o cârpă umedă.

ATENTIE: Aveți grijă să nu pătrundă murdărie în conducta de aer (E).

1. Instalați filtrul de aer. Asigurați-vă că filtrul de aer se prinde etanș pe suportul filtrului de aer.
2. Montați capacul filtrului de aer mai întâi cu clapetele inferioare.

Curățarea filtrului de aer (KLIPPO LB 448S, KLIPPO LB 453S)

ATENTIE: Nu lăsați motorul să funcționeze fără un filtru de aer atașat sau dacă filtrul de aer este murdar.

ATENTIE: Înlocuiți filtrul de aer dacă nu poate fi curățat complet sau dacă este deteriorat. Un filtru de aer defectuos duce la deteriorarea motorului.

1. Apăsați clapetele închizătorii (A), demontați capacul filtrului de aer (B) și scoateți filtrul de aer (C). (Fig. 46)
2. Loviți filtrul de aer de o suprafață dură sau suflați aer comprimat din partea curată a filtrului de aer.

ATENTIE: Nu folosiți o perie pentru a înlătura murdăria, deoarece aceasta împinge murdăria în filtrul de aer.

1. Curățați suportul filtrului de aer (D) și capacul filtrului de aer cu o cârpă umedă.

ATENTIE: Aveți grijă să nu pătrundă murdărie în conducta de aer (E).

1. Instalați filtrul de aer. Asigurați-vă că filtrul de aer se prinde etanș pe suportul filtrului de aer.
2. Montați capacul filtrului de aer mai întâi cu clapetele inferioare.

Pentru a verifica bujia

ATENTIE: Folosiți întotdeauna tipul recomandat de bujie. Tipul incorect de bujie poate defecta produsul.

• Verificați bujia dacă motorul nu are putere, nu pornește ușor sau nu funcționează corect la turație de mers în gol.
• Pentru a reduce riscul prezenței materialelor nedorite la electrozii bujiei, respectați aceste instrucțiuni:
  a) Asigurați-vă că turația de mers în gol este corect reglată.
  b) Asigurati-vă că amestecul este corect.
  c) Asigurați-vă că filtrul de aer este curat.
• Dacă bujia este murdară, curățați-o și asigurați-vă că distanța dintre electrozi este corectă, consultați Date tehnice la pagina 286. (Fig. 47)
• Înlocuiti bujia atunci când este necesar.

Pentru a examina sistemul de alimentare cu carburant

• Examinați bușonul rezervorului de carburant și garnitura bușonului rezervorului de carburant pentru a vă asigura că nu există deteriorări.
• Examinați furtunul de carburant pentru a vă asigura că nu există scurgeri. Dacă furtun de carburant este deteriorat, trebuie înlocuit de către un agent de service.

Dacă transmisia este lentă, trebuie reglat cablul de ambreiaj.

- Rotiți şurubul de reglare. (Fig. 48)

Cablul ambreiajului este reglat corect atunci când brida cablului de ambreiaj se aliniază cu piulița.

(Fig. 49)

Transportul, depozitarea și eliminarea

Transportul și depozitarea

• Pentru depozitarea și transportul produsului și a carburantului, asigurați-vă că nu există scurgeri și gaze. Scânteile sau flăcările deschise, de exemplu cele provenite de la dispositive sau boilere electrice, pot cauza un incendiu.

• Utilizați întotdeauna recipiente omologate pentru depozitarea și transportarea combustibilului.

• Goliți rezervorul de carburant și depozitați produsul pentru o perioadă lungă de timp. Eliminați carburantul într-o locație de eliminare autorizată

• Fixați în siguranță produsul în timpul transportului pentru a preveni daunele și accidentele.
• Păstrați produsul într-o zonă restricționată pentru a preveni accesul copiilor sau al persoanelor neautorizate.

- Păstrați produsul într-un spațiu uscat și ferit de îngheț.

Dezafectarea

- Respectați cerințele de reciclare și reglementările locale aplicabile.

• Eliminați toate substanțele chimice, precum uleiul de motor sau carburantul, la un centru de service sau într-o locație de eliminare autorizată.
• Atunci când produsul nu mai este în uz, trimiteți-I la un distribuitor Husqvarna sau casați-I într-o locație de reciclare.

Date tehnice

Date tehnice

	KLIPPO LB 448S	KLIPPO LB 448SQ	KLIPPO LB 453S	KLIPPO LB 453SQ	KLIPPO LB 548SQe
Motor
Marcă Honda Husqvarna Honda	Husqvarna Husqvarna
Model GCVX-145 HS 166AP GC	Vx-170 HS 166AP HS 166AP
Tip de motor	Cu un cilindru, în 4 timpi, răci-re forțată cu aer, OHV	Cu un cilindru, în 4 timpi, răci-re forțată cu aer, OHV	Cu un cilindru, în 4 timpi, răci-re forțată cu aer, OHV	Cu un cilindru, în 4 timpi, răci-re forțată cu aer, OHV	Cu un cilindru, în 4 timpi, răci-re forțată cu aer, OHY
Cilindree, cm^3	145 166 166 166 166
Turație, rpm 2900 2900 2900 2900 2900 2900 2900 2900 2900 2900 2900 2900 2900 2900 2900 2900 2900 2900 2900 2900 290
Putere nominală motor, kW^101	2,7 2,75 3,3 2,75 2,75
Sistem de aprindere
Bujie NGK BPR5ES		Husqvarna HQT-7	NGK BPR5ES	Husqvarna HQT-7	Husqvarna HQT-7
Spațiu electrod, mm 0,7-0,8 0,7-0,8 0,7-0,8 0,7-0,8 0,7-0,8
Carburant și sistem de lubrifiere
Tip de lubrifiere a motorului Stropire Stropire Stropire Stropire Stropire
Capacitate rezervor de carbu-rant, litri	0,9 1,5 0,9 1,5 1,5
Capacitate rezervor de ulei, litri	0,5 0,5 0,55 0,5 0,5
Ulei pentru motor ^102	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30 / SAE 10W-30	Husqvarna SAE 30 / SAE 10W-30	Husqvarna SAE 30 / SAE 10W-30
Greutate
Cu rezervoare goale, kg	30,5 32,5 33	33,5 34,5
Emisii de zgomot ^103
Nivel de putere acustică, măsu-rat dB(A)	90 93 91 94 92
Nivel de putere acustică garan-tat LWA dB(A)	91 93 94 95 93
Niveluri de zgomot ^104
Nivel de presiune a sunetului la urechea operatorului, dB(A)	77 79 78 81 79
Niveluri de vibrații, ahveq ^105
Mâner, m/s ^2	4,5 4,2 5,3 6,4 4
Accesoriu de tăiere
Înălțime de tăiere, mm 30-60 30-	60 30-60 30-60 30-60
Lățime de tăiere, mm 480 480 53	0 530 480
Lamă	larbă mă-runțită - 48 cm5028813-10	larbă mă-runțită - 48 cm5028813-10	larbă mă-runțită - 53 cm5028814-10	larbă mă-runțită - 53 cm5028814-10	larbă mă-runțită - 48 cm5028813-10
Viteza
de deplasare, km/h 4,5 4,5 4,5 4	5 4,5

Declaratie de conformitate

Declaratie de conformitate UE

Noi, Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel.: [phone], declarăm pe propria răspundere, că produsul:

Descriere Mașină de tuns iarbă
Marcă Husqvarna
Tip/Model	KLIPPO LB 448S, KLIPPO LB 453S, KLIPPO LB 448SQ, KLIPPO LB 453SQ, KLIPPO LB 548SQe
Identificare Numerele	de serie începând cu 2022

respectă în totalitate următoarele directive și reglementări UE:

Directivă/Regulament	Descriere
2006/42/CE „privind echipamentele tehnice”
2014/30/UE „privind compatibilitatea electromagnetică”
2000/14/CE „privind emisiile de zgomot în mediul înconjurător”
2011/65/UE	„privind restricțiile de utilizare a anumitor substanțe periculoase la echipamente electrice și electronice”

și că au fost aplicate următoarele standarde și/sau specificații tehnice: EN ISO 5395-1:2013/A1:2018, EN ISO 5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN IEC 63000:2018.

Organismul notificat: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden. a certificat conformitatea cu directiva 2000/14/CE a consiliului, procedura de evaluare a conformității: Anexa VI.

Pentru informații privind emisiile de zgomot, consultați Date tehnice la pagina 286.

Huskvarna, 2022-11-07

$$ \Delta \cdot 2 m $$

Claes Losdal, Director de Dezvoltare / Produse de grădinărit, Husqvarna AB

Responsabil pentru documentația tehnică

Содержание

Введение.... 289

Безопасность....290

Сборка....294

Instrucțiuni inițiale
