HASZNÁLATI ÚTMUTATÓ KLIPPO LB 453S HUSQVARNA

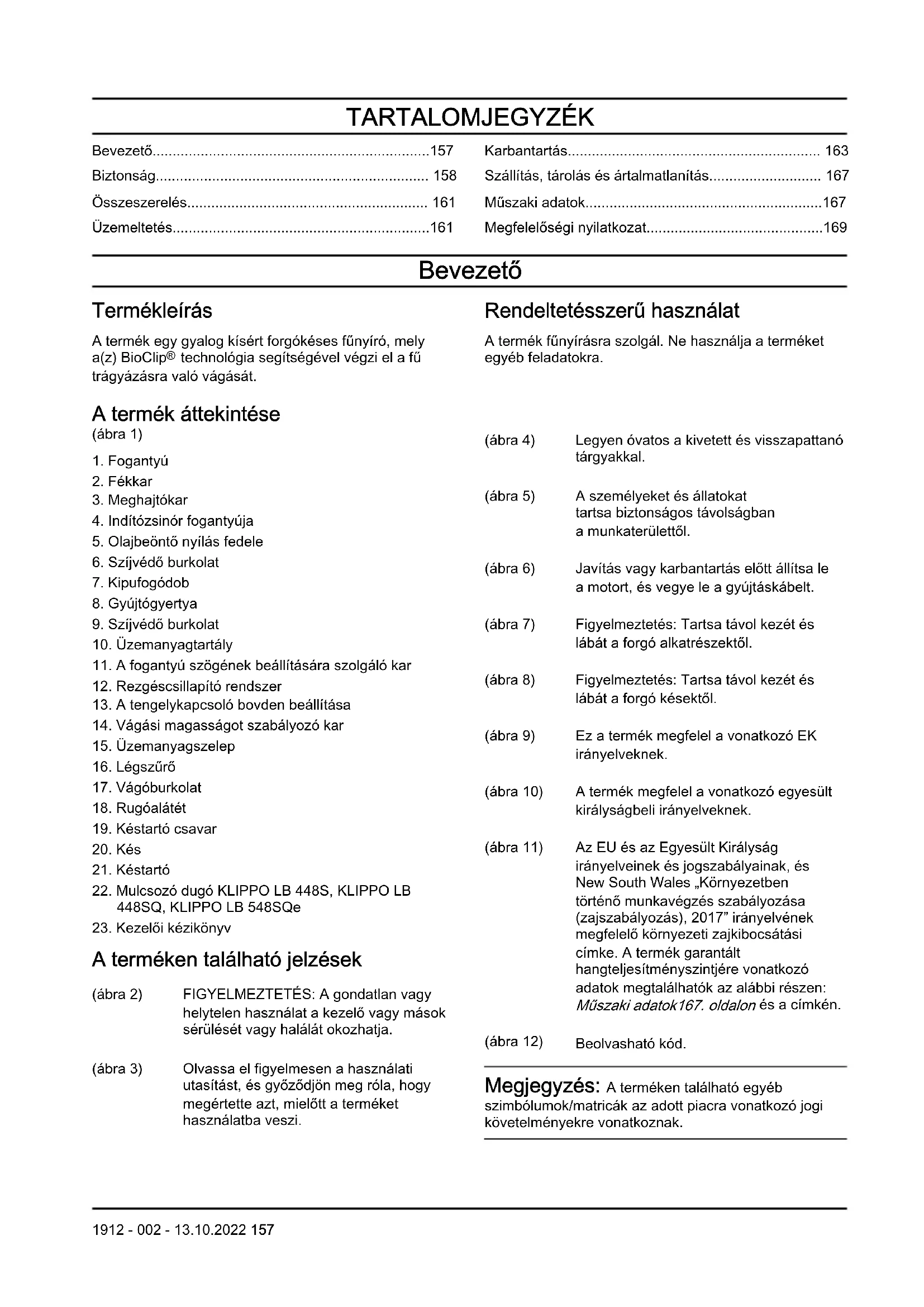

• Bevezető p. 157
• Biztonság p. 158
• Összeszerelés p. 161
• Üzemeltetés p. 161
• Karbantartás p. 163
• Szállítás, tárolás és ártalmatlanítás p. 167
• Műszaki adatok p. 167
• Megfelelőségi nyilatkozat Bevezető Termékleírás A termék egy gyalog kísért forgókéses fűnyíró, mely a(z) BioClip p. 169

technológia segítségével végzi el a fű trágyázásra való vágását. Rendeltetésszerű használat A termék fűnyírásra szolgál. Ne használja a terméket egyéb feladatokra. A termék áttekintése (ábra 1)

4. Indítózsinór fogantyúja

5. Olajbeöntő nyílás fedele

6. Szíjvédő burkolat

9. Szíjvédő burkolat

10. Üzemanyagtartály

11. A fogantyú szögének beállítására szolgáló kar

12. Rezgéscsillapító rendszer

13. A tengelykapcsoló bovden beállítása

14. Vágási magasságot szabályozó kar

22. Mulcsozó dugó KLIPPO LB 448S, KLIPPO LB

448SQ, KLIPPO LB 548SQe

23. Kezelői kézikönyv

A terméken található jelzések (ábra 2) FIGYELMEZTETÉS: A gondatlan vagy helytelen használat a kezelő vagy mások sérülését vagy halálát okozhatja. (ábra 3) Olvassa el figyelmesen a használati utasítást, és győződjön meg róla, hogy megértette azt, mielőtt a terméket használatba veszi. (ábra 4) Legyen óvatos a kivetett és visszapattanó tárgyakkal. (ábra 5) A személyeket és állatokat tartsa biztonságos távolságban a munkaterülettől. (ábra 6) Javítás vagy karbantartás előtt állítsa le a motort, és vegye le a gyújtáskábelt. (ábra 7) Figyelmeztetés: Tartsa távol kezét és lábát a forgó alkatrészektől. (ábra 8) Figyelmeztetés: Tartsa távol kezét és lábát a forgó késektől. (ábra 9) Ez a termék megfelel a vonatkozó EK irányelveknek. (ábra 10) A termék megfelel a vonatkozó egyesült királyságbeli irányelveknek. (ábra 11) Az EU és az Egyesült Királyság irányelveinek és jogszabályainak, és New South Wales „Környezetben történő munkavégzés szabályozása (zajszabályozás), 2017” irányelvének megfelelő környezeti zajkibocsátási címke. A termék garantált hangteljesítményszintjére vonatkozó adatok megtalálhatók az alábbi részen: Műszaki adatok167. oldalon és a címkén. (ábra 12) Beolvasható kód. Megjegyzés: A terméken található egyéb szimbólumok/matricák az adott piacra vonatkozó jogi követelményekre vonatkoznak. 1912 - 002 - 13.10.2022 157A terméken található matrica, csak Ausztrália és Új-Zéland esetében (ábra 13) Tartsa távol kezét és lábát a forgó késektől. Euro V. kibocsátási norma FIGYELMEZTETÉS: A motor módosítása érvényteleníti a termékre vonatkozó európai uniós típusjóváhagyást. Termékszavatosság A termékszavatosságra vonatkozó jogszabályok értelmében nem vagyunk felelősek a termékeink által okozott károkért az alábbi esetekben:

• a termék javítását helytelenül végezték;

• a termék javítása nem a gyártótól származó vagy általa jóváhagyott alkatrészekkel történt;

• a terméket nem a gyártótól származó vagy általa jóváhagyott kiegészítővel szerelték fel;

• a termék javítását nem hivatalos szakszerviz vagy jóváhagyott egyéb szerviz végezte. Biztonság Biztonsági meghatározások A figyelmeztetések, óvintézkedések és megjegyzések a használati utasítás kiemelten fontos részeire hívják fel a figyelmet. FIGYELMEZTETÉS: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a kezelő vagy a közelben tartózkodók sérülésének vagy halálának veszélye. VIGYÁZAT: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a vagyoni kár, illetve a termék vagy a környező terület károsodásának veszélye. Megjegyzés: További információt biztosít az adott helyzetben szükséges tennivalókról. Általános biztonsági utasítások FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ez a termék veszélyes, ha helytelenül használja, vagy ha nem vigyáz. A biztonsági utasítások be nem tartása sérüléssel vagy halállal járhat.

• A termék működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a termék alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

• Mindig megfontoltan és előrelátóan cselekedjen. Ha nem biztos benne, hogyan kell a terméket speciális helyzetben üzemeltetni, akkor hagyja abba a tevékenységet, és beszéljen a Husqvarna kereskedőjével a folytatás előtt.

• Ne feledje, hogy a kezelő felelős a másokat és a mások tulajdonát érő balesetekért is.

• Tartsa tisztán a terméket. Ügyeljen arra, hogy a jelek és címkék jól olvashatóak legyenek.

• Ne engedje, hogy használják a terméket, amíg nem gondoskodott róla, hogy elolvassák és megértsék a használati utasítás tartalmát.

• A terméket gyermekek nem használhatják.

• Tartsa távol a gyermekeket a munkavégzési területtől. Egy felelős felnőttnek mindig jelen kell lennie.

• Ne használja a terméket olyan személy, aki nem ismeri a kezelési utasítást.

• Csökkent fizikai vagy szellemi képességekkel rendelkező személy csak felügyelet mellett használhatja a terméket. Egy felelős felnőttnek mindig jelen kell lennie.

• Ne használja a terméket, ha fáradt, beteg, illetve alkohol, drog vagy gyógyszer hatása alatt áll. Ez negatív hatással van a látására, az éberségére, a koordinációjára és az ítélőképességére.

• Ne használja a terméket, ha hibás.

• Ne változtassa meg a terméket, vagy ne használja, ha feltehetőleg valaki más változtatásokat hajtott végre rajta.

• Ne módosítson a motorfordulatszám-szabályozás beállításán. A munkaterület biztonsága FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A termék használata előtt távolítsa el a különböző tárgyakat, például ágakat, gallyakat és köveket a munkaterületről.

• A vágószerkezetnek ütköző tárgyak elrepülve személyek vagy tárgyak sérülését okozhatják. A közelben állókat és az állatokat tartsa biztonságos távolságban a terméktől.

1912 - 002 - 13.10.2022• Ne használja a terméket rossz időben, például ködben, esőben, erős szélben, nagy hidegben, villámlás veszélyes esetén. A termék rossz időjárási körülmények között vagy nyirkos, nedves helyeken történő használata fárasztó. A rossz időjárás veszélyes körülményeket, például csúszós felületeket okozhat.

• Ügyeljen az olyan személyekre, tárgyakra és helyzetekre, amelyek akadályozzák a termék biztonságos üzemeltetését.

• Ügyeljen az olyan akadályokra, mint a gyökerek, kövek, gallyak, gödrök és árkok. A magas fű akadályokat rejthet.

• A lejtőkön levő fű nyírása veszélyes lehet. Ne használja a terméket 15 foknál meredekebb lejtőn.

• Az emelkedőknél/lejtőknél mindig oldalirányban működtesse a terméket. Ne haladjon felfelé vagy lefelé.

• Legyen körültekintő, ha olyan sarkok és tárgyak közelébe ér, amelyek gátolják a tiszta kilátást. Munkabiztonság FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ezt a terméket kizárólag füves pázsitok nyírására használja. A termék más feladatokra történő használata nem megengedett.

• Használjon személyi védőfelszerelést. Lásd: Személyi védőfelszerelés159. oldalon

• Mindenképpen legyen tisztában azzal, hogy vészhelyzet esetén hogyan kell gyorsan leállítani a motort.

• Soha ne indítsa el a motort zárt térben vagy gyúlékony anyag közelében. A motorból kijutó kipufogó füstök forrók és szikrákat tartalmazhatnak, amelyek tüzet okozhatnak.

• Ne használja a készüléket, hacsak a kés és az összes borítás nincs megfelelően rögzítve. A nem megfelelően rögzített kés kilazulhat, és személyi sérülést okozhat.

• Ügyeljen arra, hogy a kés ne ütközzön olyan tárgyakba, mint például kövek és gyökerek. Ez kárt tehet a késben, és meghajlíthatja a motor tengelyét. A meghajlott tengely erős rezgést okoz, és így nagyon nagy a kockázata annak, hogy a kés meglazul.

• Ha a kés valamilyen tárgynak ütközik vagy rezegni kezd, azonnal állítsa le a terméket. Húzza ki a gyújtáskábelt a gyújtógyertyából. Ellenőrizze, hogy a termék sérülésmentes-e. Javítsa meg a sérüléseket, vagy végeztesse el a szakszervizzel a javításokat.

• Amikor a motor működésben van, soha ne rögzítse tartósan a fékkart a fogantyúhoz.

• Helyezze a terméket stabil, vízszintes felületre, és kapcsolja be. Gondoskodjon arról, hogy a kés ne ütközzön se a talajba, se egyéb tárgyakba.

• Mindig maradjon a termék mögött, amikor működteti.

• A termék üzemeltetése során minden kerék legyen a talajon, és tartsa két kézzel a fogantyút. Tartsa távol kezét és lábát a forgó késektől.

• Ne döntse meg a terméket, ha a motor jár.

• Legyen óvatos, amikor hátrafelé húzza a terméket.

• Soha ne emelje fel a terméket, ha a motor jár. Ha fel kell emelnie a terméket, előbb kapcsolja ki a motort, és válassza le a gyújtásvezetéket a gyújtógyertyáról.

• Ne sétáljon hátrafelé a termék működtetése során.

• Állítsa le a motort, ha olyan területeken halad át, ahol nincs fű, például kavicsos, kövezett és aszfaltozott járdák.

• Ne fusson a termékkel, ha a motor jár. Mindig sétáljon a termék működtetése során.

• Mielőtt megváltoztatná a vágási magasságot, állítsa le a motort. Soha ne végezzen beállításokat, amikor a motor jár.

• Soha ne hagyja a terméket felügyelet nélkül járó motor esetén. Állítsa le a motort és győződjön meg arról, hogy a vágószerkezet nem forog. Biztonsági utasítások az üzemeltetéshez Személyi védőfelszerelés FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A személyi védőfelszerelés nem küszöböli ki teljes mértékben a sérülés kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset. A megfelelő felszerelés kiválasztásában kérje a kereskedő segítségét.

• 85 dB-nél magasabb zajszint esetén használjon hallásvédőt.

• Használjon nagy teherbírású, csúszásmentes bakancsot vagy cipőt. Ne használja nyitott cipőben vagy mezítláb a terméket.

• Viseljen vastag, hosszú szárú nadrágot.

• Viseljen védőkesztyűt, például a vágószerkezet felhelyezésekor, ellenőrzésekor vagy tisztításakor. Biztonsági eszközök a terméken FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne használjon olyan terméket, amelynek hibásak a biztonsági eszközei. 1912 - 002 - 13.10.2022 159• Rendszeresen ellenőrizze a biztonsági eszközöket. A biztonsági eszközök meghibásodása esetén vegye fel a kapcsolatot a Husqvarna szervizműhellyel. A vágóburkolat ellenőrzése A vágóburkolat csökkenti a termék rezgését és a kés okozta sérülések kockázatát.

• Vizsgálja meg a vágóburkolatot, hogy nincs rajta sérülés, például repedés. A szíjvédő burkolat ellenőrzése A szíjvédő burkolat csökkenti a sérülések kockázatát, és gondoskodik arról, hogy az elszakadt hajtó ékszíj ne repülhessen le a termékről.

• Győződjön meg arról, hogy a szíjvédő burkolat sérülésmentes-e, és hogy megfelelően van-e felszerelve. (ábra 14) Fékkar A fékkar a motor leállítására szolgál. Ha elengedi a fékkart, a motor leáll. A motorfék ellenőrzéséhez indítsa el a motort, majd engedje el a fékkart. Ha a motor 3 másodpercen belül nem áll le, állíttassa be egy hivatalos Husqvarna szakszervizben a motorféket. (ábra 15) A rezgéscsillapító rendszer ellenőrzése FIGYELMEZTETÉS: Az erős rezgés a vérkeringési zavarokban szenvedő személyeknél ér- vagy idegsérüléseket okozhat. Forduljon orvoshoz, ha olyan tüneteket tapasztal, amelyek az erős rezgés hatására jöhettek létre. Ezek a tünetek lehetnek többek között: zsibbadás, érzéskiesés, bizsergés, szúró érzés, fájdalom, erőtlenség, a bőr színének vagy felületének megváltozása. A tünetek többnyire az ujjakban, a kézben vagy a csuklóban jelentkeznek. A rezgéscsillapító rendszer csökkenti a fogantyúk rezgését működés közben. A fogantyúban található acélcső és a vágóburkolat csökkenti a rezgés erősségét. A KLIPPO LB 548SQe fogantyúja emellett 4 rögzített rezgéscsillapító egységgel is rendelkezik.

• Ellenőrizze, hogy nem található-e sérülés a fogantyún és a rezgéscsillapító egységeken. (ábra 16) Késtámasz A késtámasz csökkenti a motortengely elhajlásának kockázatát. Ha a kés valamilyen tárgyba ütközik, akkor a kés a késtámasznak ütődik. Ez a behatás a késtámasz felületének a kopásához vezet. A kopás azt jelzi, hogy a motortengely védelmét szolgáló mechanizmus megfelelően működik. Kipufogódob A kipufogódob minimálisra csökkenti a zajszintet, és elvezeti a kipufogógázokat a kezelő közeléből. Hiányzó vagy hibás kipufogódob esetén ne használja a terméket. A hibás kipufogódob növeli a zajszintet és a tűzveszélyt. FIGYELMEZTETÉS: A kipufogódob erősen felhevül használat közben és után, illetve, amikor a motor alapjáraton működik. Legyen óvatos gyúlékony anyagok és/vagy gőzök közelében a tűzveszély elkerülése érdekében. A hangfogó ellenőrzése

• Rendszeresen ellenőrizze a kipufogódob megfelelő rögzítését és épségét. Üzemanyaggal kapcsolatos biztonság FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne indítsa be a terméket, ha üzemanyag vagy motorolaj került rá. Távolítsa el a nem kívánt üzemanyagot/motorolajat és hagyja megszáradni a terméket.

• Ha a kiömlött üzemanyag a ruhájára csöppent, öltözzön át azonnal.

• Ügyeljen arra, hogy ne kerüljön üzemanyag a testére, mert az sérülést okozhat. Ha üzemanyag került a testére, távolítsa el szappannal és vízzel.

• Ne indítsa be a motort, ha szivárog a motor. Vizsgálja meg rendszeresen a motort szivárgás szempontjából.

• Bánjon óvatosan az üzemanyaggal. Az üzemanyag gyúlékony, a gőzei robbanásveszélyesek, ezért súlyos, akár végzetes sérülést is okozhat.

• Ne lélegezze be az üzemanyag gőzeit, egészségkárosodást okozhatnak. Gondoskodjon megfelelő légáramlásról.

• Az üzemanyag vagy a motor közelében ne dohányozzon.

• Az üzemanyag vagy a motor közelébe ne tegyen forró tárgyakat.

• Ne tankoljon járó motornál.

• Várja meg a tankolással, amíg lehűl a motor.

• Tankolás előtt nyissa meg lassan a tanksapkát, engedje ki óvatosan a nyomást.

1912 - 002 - 13.10.2022• Ne beltérben tankoljon. A nem elegendő mértékű légáramlás fulladás vagy szén-monoxid miatt egészségkárosodást, akár halált is okozhat.

• Húzza meg teljesen az üzemanyagtartály sapkáját. Ha az üzemanyagtartály sapkája nincs meghúzva, tűzveszélyt okozhat.

• Beindítás előtt vigye a terméket legalább 3 m távolságra a tankolás helyétől.

• Ne töltse teljesen tele az üzemanyagtartályt. Hő hatására az üzemanyag kitágul. Hagyjon egy kis helyet az üzemanyagtartály tetejénél. Biztonsági utasítások a karbantartáshoz FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A motorból származó kipufogógázok szén- monoxidot tartalmaznak, amely szagtalan, mérgező, rendkívül veszélyes gáz. Ne indítsa be a motort beltérben vagy zárt helyen.

• A termék karbantartása előtt állítsa le a motort, és húzza ki a gyújtáskábelt a gyújtógyertyából.

• A vágószerkezet karbantartásakor használjon védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.

• A gyártó által nem jóváhagyott tartozékok és változtatások súlyos sérülést vagy halált okozhatnak. Ne végezzen módosításokat a terméken. Csak a gyártó által jóváhagyott tartozékokat használjon.

• Ha a karbantartást nem megfelelően és rendszeresen végezték el, nő a termék sérülésének és károsodásának kockázata.

• Csak a felhasználói kézikönyvben megadott karbantartást végezze el. Minden egyéb szervizelés csak hivatalos Husqvarna szervizműhely végezhet.

• Végeztesse a termék rendszeres szervizelését hivatalos Husqvarna szervizműhellyel.

• A sérült, kopott vagy törött alkatrészt cserélje ki. Összeszerelés Bevezető FIGYELMEZTETÉS: A termék összeszerelése előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet. FIGYELMEZTETÉS: A termék összeszerelése előtt távolítsa el a gyújtógyertya kábelét a gyújtógyertyából. A fogantyú felszerelése és beállítása

1. Távolítsa el a fogantyúanyát és az alátétet a felső

fogantyún található lemezről.

2. Helyezze a felső fogantyút az alsó fogantyúra.

VIGYÁZAT: Ügyeljen arra, hogy a vezetékek ne akadjanak be és ne sérüljenek meg.

3. Rögzítse az alátétet és a fogantyúanyát. (ábra 17)

4. Fal mentén történő használat esetén a fogantyú

oldalra fordításával megfelelő működési pozícióba állíthatja a terméket. (ábra 18)

5. Fordítsa el a vázon található beállítókerekeket

a fogantyú függőleges beállításához. (ábra 19) A mulcsozó dugó összeszerelése (KLIPPO LB 448S, KLIPPO LB 448SQ, KLIPPO LB 548SQe)

1. Döntse hátra a terméket úgy, hogy a gyújtógyertya

2. Illessze a mulcsozó dugó csapszegeit a nyílásokba

a vágóburkolat belső oldala felől. (ábra 20)

3. Rögzítse a mulcsozó dugó csavarjait a vágóburkolat

külső oldala felől. (ábra 21) Üzemeltetés Bevezető FIGYELMEZTETÉS: A termék működtetése előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet. Husqvarna Connect A Husqvarna Connect egy ingyenes mobilalkalmazás. A Husqvarna Connect alkalmazás kibővített funkciókat biztosít Husqvarna termékéhez:

• Bővebb termékinformációk.

• Információk és segítség a termékalkatrészekkel és a szervizeléssel kapcsolatban. 1912 - 002 - 13.10.2022 161A Husqvarna Connect használatának megkezdése

2. Regisztráljon egy fiókot a Husqvarna Connect

3. A termék csatlakoztatásához és regisztrálásához

kövesse a Husqvarna Connect alkalmazásban megjelenő utasításokat. A termék működtetése előtt

1. Olvassa el figyelmesen a használati utasítást, és

győződjön meg róla, hogy megértette azt.

2. Vizsgálja meg a vágószerkezetet, hogy

megbizonyosodjon róla, hogy megfelelően van- e rögzítve és beállítva. Lásd A vágószerkezet ellenőrzése164. oldalon

3. Töltse fel az üzemanyagtartályt. Lásd

Tankolás162. oldalon

4. Töltse fel az olajtartályt, és ellenőrizze az olajszintet.

Lásd Az olajszint ellenőrzése165. oldalon

Tankolás Ha elérhető, használjon környezetbarát/alkilát benzint. Ha környezetbarát/alkilát benzin nem áll rendelkezésre, használjon jó minőségű, legalább 90-es oktánszámú ólommentes vagy ólomtartalmú benzint. VIGYÁZAT: Ne használjon 90 RON (87 AKI) oktánszámúnál gyengébb benzint. Ezzel kárt tehet a termékben.

1. Lassan nyissa ki az üzemanyagtartály sapkáját,

hogy kiengedje a nyomást.

2. Töltsön fel lassan a tartályt az üzemanyagkannával.

Ha kiömlött az üzemanyag, törölje le egy kendővel, és hagyja, hogy a megmaradt üzemanyag felszáradjon. (ábra 22)

3. Tartsa tisztán az üzemanyagtartály sapkájának

4. Húzza meg teljesen az üzemanyagtartály sapkáját.

Ha az üzemanyagtartály sapkája nincs meghúzva, tűzveszélyt okozhat.

5. Vigye legalább 3 m (10 láb) távolságra a terméket

a tankolás helyétől, mielőtt beindítaná. A vágási magasság beállítása A vágási magasság 6 különböző szintre állítható.

1. Mozgassa a vágási magasságot szabályozó kart

előrefelé a vágási magasság növeléséhez.

2. Mozgassa a vágási magasságot szabályozó kart

hátrafelé a vágási magasság csökkentéséhez. VIGYÁZAT: Ne állítsa túl alacsonyra a vágási magasságot. A kések a talajba ütközhetnek, ha a pázsit felülete nem egyenletes. A termék elindítása

1. Győződjön meg róla, hogy a gyújtáskábel

csatlakozik a gyújtógyertyához.

2. Nyissa ki az üzemanyagszelepet. (ábra 23)

3. Maradjon a termék mögött.

4. Húzza a fékkart a fogantyúhoz. (ábra 24)

5. Fogja meg a berántókötél fogantyúját jobb kézzel.

6. Lassan húzza ki a berántókötelet, amíg ellenállást

7. Erőteljes mozdulattal rántsa be a motort.

FIGYELMEZTETÉS: Ne tekerje a berántókötelet a keze köré. VIGYÁZAT: Ne húzza ki teljesen a berántókötelet. A berántókötél kihúzását követően ne engedje el a kötél fogantyúját. A kerekeken levő meghajtó használata

• Nyomja le a meghajtókart. (ábra 25)

• Mielőtt maga felé húzza a gépet, kapcsolja ki a meghajtást, és tolja előre a gépet kb. 10cm-re.

• Kissé engedje el a fékkart a meghajtás kikapcsolásához, például abban az esetben, ha akadály közelébe ér. A termék leállítása

• Ha csak a meghajtást szeretné leállítani, kissé engedje el a fékkart.

• A motor leállításához teljesen engedje el a fékkart.

• Zárja el az üzemanyagszelepet. (ábra 26) Megfelelő eredmény elérése

• Használjon mindig éles kést. A tompa kés egyenetlen eredményt ad, és a fű vágási felülete megsárgul. Az éles kés egyben kevesebb energiát igényel, mint a tompa kés.

• Ne nyírjon le többet a fű hosszának ⅓-ánál. Először nagy vágási magasságot állítson be, és úgy nyírjon. Vizsgálja meg az eredményt, és csökkentse a vágási magasságot egy megfelelő szintre. Ha nagyon magas a fű, lassan és szükség esetén 2-szer nyírjon.

• Minden alkalommal más irányban haladjon, hogy ne alakuljanak ki sávok a pázsiton.

1912 - 002 - 13.10.2022• Tartsa tisztán a vágóburkolatot. A vágóburkolat belső oldalán lerakódott fű és szennyeződés ronthatja a vágási eredményt. Lásd: A termék külső tisztítása163. oldalon

Karbantartás Bevezetés FIGYELMEZTETÉS: Karbantartás előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet. A gépen végzett minden szerviz- és javítási munkálat szakképzettséget igényel. Garantáljuk a professzionális javítások és szervizelés lehetőségét. Ha márkakereskedője nem szervizműhely, forduljon hozzájuk a legközelebbi szervizműhellyel kapcsolatban. Részletesebb információért lásd: www.husqvarna.com. Karbantartási terv A karbantartási intervallumok meghatározásakor a termék napi használatát feltételeztük. Az intervallum változik, ha a terméket nem napi rendszerességgel használja. A *-gal jelölt karbantartásokhoz az utasításokat lásd: Biztonsági eszközök a terméken159. oldalon

Karbantartás Naponta Hetente Havi Végezzen általános ellenőrzést X Ellenőrizze az olajszintet X Tisztítsa meg a terméket X Tisztítsa ki a légszűrőt X Ellenőrizze a vágószerkezetet X Ellenőrizze a vágóburkolatot* X Ellenőrizze a fékkart* X Ellenőrizze a hangfogót* X Ellenőrizze a gyújtógyertyát X Ellenőrizze a hajtó ékszíj épségét X Tisztítsa ki a sebváltóházat X A(z) KLIPPO LB 448S, KLIPPO LB 453S típus esetében. Cserélje ki az olajat (először 5 óra használat után, majd minden 25 óra használat után és évente)

A(z) KLIPPO LB 448SQ, KLIPPO LB 453SQ, KLIPPO LB 548SQe típus esetében. Cserélje ki az olajat (először 5 óra használat után, majd minden 50 óra használat után és évente)

Cserélje ki a levegőszűrőt X Ellenőrizze az üzemanyagrendszert X Ellenőrizze és állítása be a hajtást (tengelykapcsoló vezeték) X Általános ellenőrzés

• Ellenőrizze, hogy az anyák és csavarok megfelelően meg vannak-e szorítva a terméken. A termék külső tisztítása

• Kefével távolítsa el a leveleket, a füvet és az egyéb szennyeződéseket.

• Győződjön meg róla, hogy a motor tetején levő levegőbeömlő nyílás nincs eltömődve. 1912 - 002 - 13.10.2022 163• Ne használjon nagynyomású mosót a termék tisztításához.

• Ha vízzel tisztítja a terméket, ne irányítsa a vízsugarat közvetlenül a motorra. A vágóburkolat belső felületének tisztítása

1. Fordítsa a terméket az oldalára a hangfogóval lefelé.

VIGYÁZAT: Ha a terméket a légszűrővel lefelé fordítva állítja, a motor károsodhat.

2. Mossa le vízzel a vágóburkolat belső felületét.

A hajtó ékszíj ellenőrzése és a sebváltóház tisztítása

1. Távolítsa el a hajtó ékszíj 4 csavarját, és emelje le

a szíjvédőt. (ábra 27)

2. Ellenőrizze a hajtó ékszíj és az ékszíjtárcsa épségét.

3. Távolítsa el a leveleket, füvet és piszkot

a hajtóműházból egy kefével. (ábra 28) A hajtó ékszíj cseréje és beállítása

1. Távolítsa el a hajtó ékszíj 4 csavarját, és emelje le

a szíjvédőt. (ábra 27)

2. Illesszen egy laposfejű csavarhúzót a termék jobb

első kerekén lévő keréktárcsa és a kerék közé.

3. Óvatosan csavarja el a csavarhúzót a keréktárcsa

4. Távolítsa el a kerékcsavart, és vegye le a kereket.

5. Vegye le a hajtó ékszíjat az ékszíjtárcsákról.

6. Ellenőrizze, hogy az ékszíjtárcsák könnyedén

mozognak-e a tengelyen.

7. Szükség esetén permetezzen penetráló olajat

az ékszíjtárcsák közé és mögé, és kenje meg a tengelyt.

8. Helyezzen fel egy új hajtó ékszíjat, és a beállítás

előtt ellenőrizze, hogy megfelelően illeszkedik-e a golyóscsapágyhoz. (ábra 30)

9. A hajtó ékszíj beállításához mozdítsa

a golyóscsapágyat felfelé vagy lefelé. (ábra 31) Megjegyzés: Az új hajtó ékszíj használat után megnyúlik. Néhány órányi működés után állítsa be újra a hajtó ékszíjat.

10. Szerelje fel a szíjvédő burkolatot.

11. A termék beindításával győződjön meg arról, hogy

a hajtó ékszíj megfelelően van-e felhelyezve és beállítva. A középső ékszíj cseréje és beállítása

Megjegyzés: Ha csak a középső ékszíj beállítását végzi el, ez a lépés nem szükséges.

2. Lazítsa meg a beállítócsavarokat néhány fordulattal,

de ne távolítsa el őket. (ábra 32)

3. Cserélje ki a középső ékszíjat, és némileg szorítsa

meg a beállítócsavarokat. Megjegyzés: Ha csak a középső ékszíj beállítását végzi el, ez a lépés nem szükséges.

4. Tolja a sebváltót előre vagy hátra a középső ékszíj

beállításához. (ábra 33)

5. Ellenőrizze a középső ékszíj feszességét egy rugós

mérleg segítségével. A feszesség akkor megfelelő, ha az ékszíj középen el tud mozdulni 6–10 mm-re. Ez 3 kg-os húzásnak felel meg. (ábra 34)

6. Húzza meg teljesen a beállítócsavarokat 3 Nm

7. A termék beindításával győződjön meg arról, hogy

a hajtó ékszíj megfelelően van-e felhelyezve és beállítva. A vágószerkezet ellenőrzése FIGYELMEZTETÉS: A termék véletlen elindítását elkerülendő, húzza ki a gyújtáskábelt a gyújtógyertyából. FIGYELMEZTETÉS: A vágószerkezet karbantartásakor használjon védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.

1. Ellenőrizze a vágószerkezetet sérülés, repedés

szempontjából. Mindig cserélje ki a sérült vágószerkezetet.

2. Nézze meg a kést, hogy sérült-e vagy tompa-e.

Megjegyzés: A kés élezését követően ki kell egyensúlyozni. Végeztesse a kés élezését, cseréjét és kiegyensúlyozását szervizközponttal. Ha olyan akadályba ütközött, amely megállította a terméket, cserélje ki a sérült kést. Vizsgáltassa meg a szervizközpontban, hogy élezhető-e a kés, vagy pedig cserét igényel-e. A kés cseréje

1. Rögzítse a kést egy fadarabbal. (ábra 35)

2. Távolítsa el a késtartó csavart, a rugós alátétet és

3. Ellenőrizze, hogy a késtámasz és a késtartó csavar

nem sérült-e meg. a) A kés vagy a késtámasz cseréje esetén a késtartó csavart, a rugós alátétet és a súrlódótárcsát is ki kell cserélni.

1912 - 002 - 13.10.20224. Ellenőrizze a motor tengelyét, hogy nincs-e meghajolva.

5. Az új kés rögzítésekor ügyeljen arra, hogy a hajlított

végek a vágóburkolat felé nézzenek. (ábra 37)

6. Helyezze a súrlódótárcsát és a kést

a késtámaszhoz. (ábra 38)

7. Győződjön meg róla, hogy a kés igazodik-e

a motortengely középpontjához. (ábra 39)

8. Rögzítse a kést egy fadarabbal. (ábra 40)

9. Helyezze fel a rugós alátétet, és húzza meg

a csavart 80 Nm nyomatékkal. (ábra 41)

10. Forgassa meg a kést kézzel, és figyelje, hogy

szabadon forog-e. FIGYELMEZTETÉS: Használjon védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.

11. Indítsa be a terméket, hogy tesztelje a kést. Ha

a kés nincs megfelelően rögzítve, a termékben rezgés tapasztalható, vagy a vágási eredmény nem kielégítő. Az olajszint ellenőrzése VIGYÁZAT: Ha az olajszint túlságosan alacsony, kár keletkezhet a motorban. Ellenőrizze az olajszintet, mielőtt elindítja a terméket.

1. Helyezze a terméket vízszintes talajra.

2. Vegye le az olajtartály sapkáját a rögzített

nívópálcával együtt.

3. Törölje le a nívópálcáról az olajat.

4. Helyezze teljesen a nívópálcát az olajtartályba.

Húzza meg az olajtartály sapkáját, hogy biztosan jól felmérhető legyen az olajszint.

5. Vegye ki a nívópálcát.

6. Vizsgálja meg az olajszintet a nívópálcán.

7. Ha az olajszint alacsony, töltse fel a tartályt

motorolajjal, és ellenőrizze újra az olajszintet.

Megjegyzés: Használjon egy tölcsért az olaj melléömlésének megelőzéséhez. A motorolaj cseréje FIGYELMEZTETÉS: A motorolaj rendkívül forró közvetlenül a motor leállítása után. Várja meg, amíg lehűl a motor, mielőtt leereszti a motorolajat. Ha motorolaj kerül a bőrére, vízzel és szappannal mossa le. (ábra 43)

1. Húzza ki a gyújtáskábelt a gyújtógyertyából.

2. Vegye le az olajtartály sapkáját.

3. Eressze le a motorolajat.

a) Olajleeresztő csavarral rendelkező típusok esetén: Tegyen egy tartályt az olajleeresztő csavar alá, hogy a motorolajat összegyűjtse. b) Olajleeresztő csavar nélküli típusok esetén, vagy ha nem lehet az olajleeresztő csavar alá tenni egy tartályt: Egy olajszivattyúval (kiegészítő) eressze le a motorolajat az olajtartályból.

4. Töltse fel az olajtartályt az alábbi részben ajánlott

típusú, új motorolajjal: Műszaki adatok167. oldalon

5. Ellenőrizze az olajszintet. Lásd:

Az olajszint ellenőrzése165. oldalon

Légszűrő Megjegyzés: A hosszú ideje használt légszűrőt nem lehet teljesen kitisztítani. A légszűrőt rendszeres időközönként cserélje ki. Mindig cserélje ki a sérült levegőszűrőt. A levegőszűrő eltávolítása és felszerelése (KLIPPO LB 488SQ, KLIPPO LB 453SQ, KLIPPO LB 548Qe) FIGYELMEZTETÉS: Használjon védőkesztyűt.

1. Nyomja be a légszűrő fedelén található füleket.

2. Óvatosan távolítsa el a légszűrő fedelét (A)

3. Távolítsa el a levegőszűrőt (B) és a habszivacs

szűrőt (C). (ábra 44)

4. Ellenőrizze, hogy nem károsodott-e a légszűrő.

Cserélje ki a sérült levegőszűrőt.

5. Tisztítsa meg és ellenőrizze a levegőszűrőt. Lásd:

A levegőszűrő megtisztítása (KLIPPO LB 448SQ, KLIPPO LB 453SQ, KLIPPO LB 548Qe)165. oldalon

6. A beszerelést fordított sorrendben végezze el.

A levegőszűrő megtisztítása (KLIPPO LB

448SQ, KLIPPO LB 453SQ, KLIPPO LB

548Qe) VIGYÁZAT: Ne működtesse a motort levegőszűrő nélkül vagy piszkos levegőszűrővel. VIGYÁZAT: Ha a légszűrő sérült vagy nem sikerül teljesen megtisztítani, 1912 - 002 - 13.10.2022 165cserélje ki. A hibás levegőszűrő károsíthatja a motort.

1. Nyomja le a reteszelőfüleket (A), majd távolítsa el

a levegőszűrő fedelét (B) és a levegőszűrőt (C). (ábra 45)

2. Ütögesse a levegőszűrőt egy kemény felületnek,

vagy fúvassa ki sűrített levegővel a szűrő tiszta oldala felől. VIGYÁZAT: A szennyeződések eltávolításához ne használjon kefét, ezzel ugyanis benyomja a szennyeződéseket a levegőszűrőbe.

3. Tisztítsa meg a levegőszűrő-tartót (D) és

a levegőszűrő fedelét egy nedves ruhával. VIGYÁZAT: Ügyeljen arra, hogy ne kerüljön szennyeződés a légcsatornába (E).

4. Szerelje be a légszűrőt. Győződjön meg arról, hogy

a szűrő szorosan illeszkedik a levegőszűrő-tartóba.

5. Helyezze fel a levegőszűrő fedelét, kezdve az alsó

fülekkel. A levegőszűrő megtisztítása (KLIPPO LB 448S, KLIPPO LB 453S) VIGYÁZAT: Ne működtesse a motort levegőszűrő nélkül vagy piszkos levegőszűrővel. VIGYÁZAT: Ha a légszűrő sérült vagy nem sikerül teljesen megtisztítani, cserélje ki. A hibás levegőszűrő károsíthatja a motort.

1. Nyomja le a reteszelőfüleket (A), majd távolítsa el

a levegőszűrő fedelét (B) és a levegőszűrőt (C). (ábra 46)

2. Ütögesse a levegőszűrőt egy kemény felületnek,

vagy fúvassa ki sűrített levegővel a szűrő tiszta oldala felől. VIGYÁZAT: A szennyeződések eltávolításához ne használjon kefét, ezzel ugyanis benyomja a szennyeződéseket a levegőszűrőbe.

3. Tisztítsa meg a levegőszűrő-tartót (D) és

a levegőszűrő fedelét egy nedves ruhával. VIGYÁZAT: Ügyeljen arra, hogy ne kerüljön szennyeződés a légcsatornába (E).

4. Szerelje be a légszűrőt. Győződjön meg arról, hogy

a szűrő szorosan illeszkedik a levegőszűrő-tartóba.

5. Helyezze fel a levegőszűrő fedelét, kezdve az alsó

fülekkel. A gyújtógyertya ellenőrzése. VIGYÁZAT: Használja mindig az előírt típusú gyújtógyertyát. A nem megfelelő gyújtógyertya károsíthatja a terméket.

• Vizsgálja meg a gyújtógyertyát, ha gyenge a motor, nehezen indul, vagy egyenetlen az alapjárata.

• A gyújtógyertya elektródái közötti lerakódások kialakulásának csökkentése érdekében tartsa be az alábbi utasításokat: a) gondoskodjon az alapjárati fordulatszám megfelelő beállításáról; b) gondoskodjon a megfelelő üzemanyag- keverékről; c) gondoskodjon a levegőszűrő tisztaságáról.

• Ha a gyújtógyertya piszkos, tisztítsa meg, és ellenőrizze, hogy a szikraköz megfelelő-e, lásd: Műszaki adatok167. oldalon . (ábra 47)

• Szükség esetén cserélje ki a gyújtógyertyát. Az üzemanyagrendszer ellenőrzése

• Vizsgálja meg az üzemanyagtartály sapkáját és a sapka tömítését, hogy ellenőrizze, nincs-e megsérülve.

• Vizsgálja meg az üzemanyag-vezetéket, hogy ellenőrizze, nincs-e szivárgás. Ha az üzemanyag- vezeték sérült, cseréltesse ki egy szervizműhellyel. A tengelykapcsoló bovden beállítása Ha a hajtás lassúnak tűnik, akkor be kell állítani a tengelykapcsoló bovdent.

• Fordítsa el a beállítócsavart. (ábra 48) A tengelykapcsoló bovden beállítása akkor megfelelő, ha a bovden rögzítője az anyacsavarhoz igazodik. (ábra 49)

1912 - 002 - 13.10.2022Szállítás, tárolás és ártalmatlanítás Szállítás és raktározás

• A termék és az üzemanyag tárolásához és szállításához győződjön meg róla, hogy nincsenek szivárgások vagy gőzök. Szikra vagy nyílt láng, például elektromos készülékektől vagy kazánoktól, tüzet okozhat.

• Mindig engedélyezett tartályokat használjon az üzemanyag tárolására és szállítására.

• Ha a terméket hosszabb ideig tárolja, ürítse ki az üzemanyagtartályt. A felesleges üzemanyagot adja le egy erre kijelölt gyűjtőponton.

• Biztonságosan rögzítse a terméket szállítás során, a sérülés és baleset elkerülése érdekében.

• Tartsa a terméket zárható helyen, ahol gyermek vagy jogosulatlan személy nem férhet hozzá.

• Tartsa a terméket száraz és fagymentes helyen. Hulladékkezelés

• Kövesse a helyi újrahasznosítási előírásokat és a vonatkozó szabályozásokat.

• A használt vagy felesleges vegyi anyagot, például a motorolajat vagy az üzemanyagot, adja le egy szervizközpontban vagy egy erre kijelölt gyűjtőponton.

• A már nem használt terméket, küldje vissza a Husqvarna kereskedőhöz, vagy adja le egy újrahasznosítási ponton. Műszaki adatok Műszaki adatok KLIPPO LB 448S KLIPPO LB 448SQ KLIPPO LB 453S KLIPPO LB 453SQ KLIPPO LB 548SQe Motor Márka Honda Husqvarna Honda Husqvarna Husqvarna Típus GCVX-145 HS 166AP GCVx-170 HS 166AP HS 166AP Motortípus Egyhengeres, 4 ütemű, kény- szerített léghű- téses, OHV Egyhengeres, 4 ütemű, kény- szerített léghű- téses, OHV Egyhengeres, 4 ütemű, kény- szerített léghű- téses, OHV Egyhengeres, 4 ütemű, kény- szerített léghű- téses, OHV Egyhengeres, 4 ütemű, kény- szerített léghű- téses, OHV Lökettérfogat, cm

Fordulatszám, ford./perc 2900 2900 2900 2900 2900 Névleges motorteljesítmény,

2,7 2,75 3,3 2,75 2,75 Gyújtásrendszer Gyújtógyertya NGK BPR5ES Husqvarna HQT-7

Husqvarna HQT-7 Husqvarna HQT-7 Elektródahézag, mm 0,7-0,8 0,7-0,8 0,7-0,8 0,7-0,8 0,7-0,8 Üzemanyag- és olajozási rendszer Motor kenési típusa Fröcsköléses Fröcsköléses Fröcsköléses Fröcsköléses Fröcsköléses

A motor feltüntetett névleges teljesítménye az adott motormodell tipikus legyártott motorjának a J1349/ ISO1585 sz. SAE-szabvány szerint mért átlagos nettó teljesítménye (a megadott fordulatszám mellett). A so- rozatgyártott motorok esetén ez az érték eltérő lehet. A végső termékbe épített motor tényleges leadott teljesítménye az üzemi fordulatszámtól, a környezeti körülményektől és egyéb értékektől függ.

Hangteljesítményszint, mért dB (A) érték

Hangteljesítményszint, garan- tált, L

Hangnyomásszint a felhasználó fülénél, dB (A)

Rezgésszintek, a hveq

4,5 4,2 5,3 6,4 4,0 Vágófelszerelés Vágási magasság, mm 30-60 30-60 30-60 30-60 30-60 Vágószélesség, mm 480 480 530 530 480 Kés Mulcsozó - 48

5028813-10 Mulcsozó - 48

5028813-10 Mulcsozó - 53

5028814-10 Mulcsozó - 53

5028814-10 Mulcsozó - 48

Ha SAE-30 típusú olajat használnak +5 °C alatti hőmérsékleten, fennáll a kockázata, hogy az nem képes biztosítani a motor megfelelő kenését. Ez a motor sérülését okozhatja. Lásd: A motorolaj cseréje165. oldalon Az alacsony hőmérséklet mellett alkalmazandó megfelelő olajtípusra vonatkozóan.

A környezetben a 2000/14/EK sz. EK irányelvvel összhangban hangteljesítményként mért zajkibocsátás

Hangnyomásszint az ISO 5395 szabvány szerint. A zajnyomásszintre vonatkozó jelentési adatok az 1,2 dB (A) tipikus statisztikus ingadozásával (szórásával) rendelkeznek.

Rezgésszint az ISO 5395 szabvány szerint. A rezgésszintre vonatkozó jelentési adatok a 0,2 m/s

tipikus statisztikus ingadozásával (szórásával) rendelkeznek. 168 1912 - 002 - 13.10.2022Megfelelőségi nyilatkozat EU megfelelőségi nyilatkozat A Husqvarna AB, SE-561 82 Huskvarna, Sweden (tel.: +46-36-146500), a saját felelősségére kijelenti, hogy a termék: Leírás Fűnyíró Márka Husqvarna Típus/modell KLIPPO LB 448S, KLIPPO LB 453S, KLIPPO LB 448SQ, KLIPPO LB 453SQ, KLIPPO LB 548SQe Megjelölés 2022-as és újabb sorozatszámok teljes mértékben megfelelnek a következő EU- irányelveknek és szabályozásoknak: Irányelv/rendelet Leírás 2006/42/EK „gépre vonatkozó” 2014/30/EU „elektromágneses megfelelőségre vonatkozó” 2000/14/EK „környezeti zajkibocsátásra vonatkozó” 2011/65/EU „az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazá- sának korlátozására vonatkozó” valamint hogy az alábbi szabványok és/vagy műszaki előírások kerültek alkalmazásra: EN ISO 5395-1:2013/ A1:2018, EN ISO 5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN IEC 63000:2018. Bejelentett tanúsítási szervezet: A(z) 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden. igazolja a Bizottság 2000/14/EK jelű irányelve VI., megfelelőségértékelési eljárás című függelékének való megfelelést. A zajkibocsátásra vonatkozó tájékoztatást illetően tekintse át a következőt: Műszaki adatok167. oldalon

remenicou a namažte nápravu.
