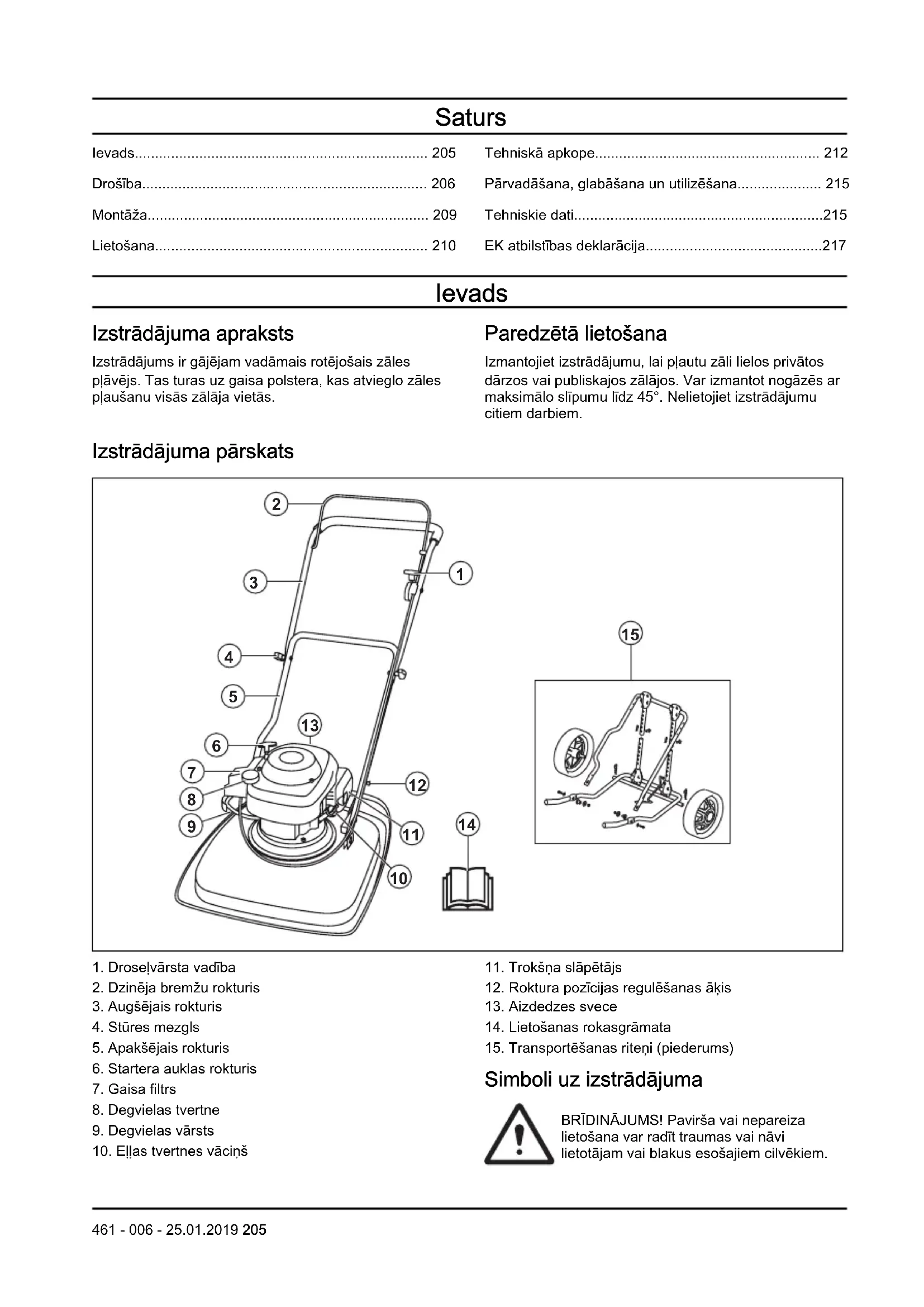

LIETOŠANAS INSTRUKCIJA GX 560 HUSQVARNA

• Ievads p. 205
• Drošība p. 206
• Montāža p. 209
• Lietošana p. 210
• Tehniskā apkope p. 212
• Pārvadāšana, glabāšana un utilizēšana p. 215
• Tehniskie dati p. 215
• EK atbilstības deklarācija Ievads Izstrādājuma apraksts Izstrādājums ir gājējam vadāmais rotējošais zāles pļāvējs. Tas turas uz gaisa polstera, kas atvieglo zāles pļaušanu visās zālāja vietās. Paredzētā lietošana Izmantojiet izstrādājumu, lai pļautu zāli lielos privātos dārzos vai publiskajos zālājos. Var izmantot nogāzēs ar maksimālo slīpumu līdz 45°. Nelietojiet izstrādājumu citiem darbiem. Izstrādājuma pārskats p. 217

1. Droseļvārsta vadība

2. Dzinēja bremžu rokturis

3. Augšējais rokturis

5. Apakšējais rokturis

10. Eļļas tvertnes vāciņš

11. Trokšņa slāpētājs

12. Roktura pozīcijas regulēšanas āķis

14. Lietošanas rokasgrāmata

15. Transportēšanas riteņi (piederums)

Simboli uz izstrādājuma BRĪDINĀJUMS! Pavirša vai nepareiza lietošana var radīt traumas vai nāvi lietotājam vai blakus esošajiem cilvēkiem.

461 - 006 - 25.01.2019 205Lūdzu, rūpīgi izlasiet šo lietotāja

rokasgrāmatu un pirms izstrādājuma lietošanas pārliecinieties, vai izprotat instrukcijas. Brīdinājums! Rotējošs asmens. Turiet rokas un kājas drošā attālumā. Brīdinājums! Rotējošas daļas. Turiet rokas un kājas drošā attālumā. Uzmanieties no mestiem un rikošetā atlecošiem priekšmetiem. Nodrošiniet, lai darba zonā neatrastos cilvēki un dzīvnieki. Pirms veicat remontdarbus vai tehnisko apkopi, apturiet dzinēju un izņemiet aizdedzes vadu. Šis izstrādājums atbilst spēkā esošajām EK direktīvām. Trokšņu emisijas līmenis atbilstoši Eiropas Kopienas direktīvai. Izstrādājuma emisiju līmenis ir norādīts sadaļā “Tehniskie dati” un uz uzlīmes. Degvielas vārsts atvērts. Degvielas vārsts aizvērts. Dzinēja gāzu izplūdes satur oglekļa monoksīdu, kas ir bezkrāsaina, indīga un ļoti bīstama gāze. Nedarbiniet iz- strādājumu iekštelpās vai slēgtās telpās. Ugunsgrēka risks. Pirms degvielas uzpildes vienmēr apturiet dzinēju. Piezīme: Pārējie uz izstrādājuma norādītie simboli/ uzlīmes attiecas uz citu tirdzniecības nozaru prasībām. ES V BRĪDINĀJUMS: Motora atvēršana anulē šī ķēdes zāģa ES tipa apstiprinājumu. Atbildība par izstrādājuma kvalitāti Saskaņā ar likumiem par izstrādājuma kvalitāti mēs neuzņemamies atbildību par bojājumiem, ko radījis mūsu izstrādājums, ja:

• ir veikts nepareizs izstrādājuma remonts;

• izstrādājuma remonts ir veikts, izmantojot detaļas, ko nav nodrošinājis vai apstiprinājis ražotājs;

• izstrādājumam tiek pievienots piederums, ko nav nodrošinājis vai apstiprinājis ražotājs;

• izstrādājuma remonts nav veikts pilnvarotā remontdarbnīcā vai pie pilnvarota speciālista. Drošība Drošības definīcijas Brīdinājumi, norādes “Uzmanību!” un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas. BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ operatoram vai blakus esošajām personām draud traumu vai nāves risks. IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ rodas izstrādājuma, citu materiālu vai blakus esošās teritorijas bojājuma risks. Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā. 206 461 - 006 - 25.01.2019Vispārīgi norādījumi par drošību BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Šis izstrādājums ir bīstams, ja to lieto nepareizi vai ja nerīkojaties piesardzīgi. Drošības instrukciju neievērošana var izraisīt traumas vai nāvi.

• Šis izstrādājums darbības laikā rada elektromagnētisko lauku. Noteiktos apstākļos šis lauks var traucēt aktīvā vai pasīvā medicīniskā implantāta darbību. Lai samazinātu nopietnas traumas gūšanas vai dzīvības zaudēšanas risku, mēs iesakām personām, kam ir medicīniskie implantāti, pirms šī izstrādājuma lietošanas konsultēties ar savu ārstu un medicīniskā implantāta ražotāju.

• Vienmēr rīkojieties piesardzīgi un saprātīgi. Ja neesat drošs par to, kā izmantot šo izstrādājumu konkrētā situācijā, pārtrauciet darbu un sazinieties ar savu Husqvarna izplatītāju, pirms turpināt.

• Paturiet prātā, ka operators ir atbildīgs par negadījumiem, kuros iesaistītas citas personas.

• Gādājiet, lai izstrādājums ir tīrs. Pārliecinieties, ka varat skaidri izlasīt zīmes un uzlīmes.

• Neļaujiet nevienai personai izmantot izstrādājumu, ja neesat pārliecinājies, ka šī persona ir izlasījusi un izprot lietotāja rokasgrāmatas saturu.

• Neļaujiet bērniem lietot šo izstrādājumu.

• Neļaujiet lietot izstrādājumu personai, kas nav iepazinusies ar lietošanas norādījumiem.

• Ja izstrādājumu izmanto persona ar samazinātām fiziskajām vai garīgajām spējām, vienmēr uzraugiet šo personu. Tuvumā vienmēr jābūt pieaugušajam.

• Neizmantojiet šo izstrādājumu, ja esat noguris, slims vai esat alkohola, narkotiku vai medikamentu izraisītā reibumā. Šāds stāvoklis negatīvi ietekmē jūsu redzi, modrību, koordināciju un spriestspēju.

• Neizmantojiet izstrādājumu, ja tas ir bojāts.

• Neveiciet izmaiņas šajā izstrādājumā un neizmantojiet to, ja ir iespējams, ka citas personas tajā ir veikušas izmaiņas. Darba zonas drošība BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Pirms ekspluatējat izstrādājumu, noņemiet no darba zonas zarus, akmeņus un citus vaļīgus priekšmetus.

• Priekšmeti, kas saskaras ar griešanas ierīci, var atlēkt un nodarīt kaitējumu personām vai citiem priekšmetiem. Gādājiet, lai citi cilvēki un dzīvnieki atrastos drošā attālumā no izstrādājuma.

• Neizmantojiet izstrādājumu miglā, lietū, spēcīgā vējā, aukstā laikā, zibens riska gadījumā vai citos nelabvēlīgos laika apstākļos. Izstrādājuma izmantošana nelabvēlīgos laika apstākļos vai slapjās vietās var negatīvi ietekmēt jūsu modrību. Nelabvēlīgi laika apstākļi var radīt bīstamus darba apstākļus.

• Pārliecinieties, vai nav personu, priekšmetu un situāciju, kas varētu kavēt izstrādājuma drošu darbību.

• Uzmanieties no saknēm, akmeņiem, zariem, bedrēm, grāvjiem un citiem šķēršļiem. Gara zāle var aizsegt skaidru skatu.

• Pļaušana uz nogāzēm var būt bīstama. Neizmantojiet izstrādājumu uz virsmas, kuras slīpums pārsniedz 45°. Nepļaujiet zāli slapjās nogāzēs.

• Pļaujot zāli nogāzē, vienmēr turiet pēdas uz līdzenas virsmas un izstrādājumu no sevis uz leju nogāzē.

• Uz nogāzēm izstrādājumu izmantojiet garenvirzienā. Nepļaujiet uz augšu un uz leju.

• Esiet uzmanīgi, kad tuvojaties stūriem, aiz kuriem nekas nav redzams, un priekšmetiem, kas aizsedz skaidru skatu. Darba drošība BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Izmantojiet šo izstrādājumu tikai zālienu pļaušanai. Izstrādājumu nav atļauts izmantot citu darbu veikšanai.

• Lietojiet individuālos aizsardzības līdzekļus. Skatiet šeit: Personīgais aizsargaprīkojums lpp. 208

• Neiedarbiniet dzinēju slēgtās telpās vai uzliesmojošu materiālu tuvumā. Dzinēja izplūdes gāzes ir karstas, un tajās var būt dzirksteles, kas var izraisīt ugunsgrēku.

• Nedarbiniet izstrādājumu, ja asmens un visi pārsegi nav piestiprināti pareizi. Nepareizi piestiprināts asmens var kļūt vaļīgs un izraisīt traumas.

• Pārliecinieties, ka asmens neatsitas pret priekšmetiem, piemēram, akmeņiem un saknēm. Tas var sabojāt asmeni un saliekt dzinēja vārpstu. Saliekts asmens izraisa stipru vibrāciju un rada ļoti lielu risku, ka asmens kļūst vaļīgs.

• Ja asmens saskaras ar priekšmetu vai rodas spēcīgas vibrācijas, nekavējoties izslēdziet izstrādājumu. Atvienojiet aizdedzes vadu no aizdedzes sveces. Pārbaudiet, vai izstrādājumā nav bojājumu. Novērsiet bojājumus vai ļaujiet pilnvarotā servisa pārstāvim veikt remontu.

• Nepiestipriniet dzinēja bremžu rokturi pastāvīgi rokturim, kad dzinējs ir iedarbināts.

• Novietojiet izstrādājumu uz stabilas, līdzenas virsmas un iedarbiniet to. Pārliecinieties, vai asmens nepieskaras zemei vai citiem priekšmetiem.

• Darbinot izstrādājumu, vienmēr stāviet aiz tā.

461 - 006 - 25.01.2019

207• Ekspluatējot izstrādājumu, turiet abas rokas uz roktura. Turiet rokas un kājas drošā attālumā no rotējošiem asmeņiem.

• Esiet piesardzīgs, velkot izstrādājumu uz aizmuguri.

• Neceliet izstrādājumu, kad darbojas tā dzinējs. Ja jums jāpaceļ izstrādājums, vispirms izslēdziet dzinēju un atvienojiet aizdedzes sveces vadu no aizdedzes sveces.

• Neejiet atmuguriski izstrādājuma lietošanas laikā.

• Izslēdziet dzinēju, kad pārvietojaties pa teritorijām, ko neklāj zāle, piemēram, pa grants, akmens vai asfalta celiņiem.

• Neskrieniet ar izstrādājumu dzinēja darbības laikā. Darbinot izstrādājumu, vienmēr ejiet.

• Neatstājiet izstrādājumu bez uzraudzības dzinēja darbības laikā. Apstādiniet dzinēju un uzgaidiet, līdz griešanas aprīkojums pārstāj griezties. Norādījumi par drošu darbu Personīgais aizsargaprīkojums BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Šāds aprīkojums nevar pilnībā novērst traumu gūšanas risku, taču samazina smaguma pakāpi, ja negadījums tomēr notiek. Ļaujiet izplatītājam palīdzēt jums izvēlēties pareizo aprīkojumu.

• Velciet izturīgus zābakus vai kurpes, kas neslīd. Nevelciet vaļējas kurpes un neejiet ar basām kājām.

• Velciet izturīgas garās bikses.

• Vajadzības gadījumā izmantojiet aizsargcimdus, piemēram, piestiprinot, pārbaudot vai tīrot griešanas aprīkojumu. Produkta drošības ierīces BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Nelietojiet izstrādājumu ar bojātām drošības ierīcēm.

• Regulāri pārbaudiet drošības ierīces. Ja drošības ierīces ir bojātas, sazinieties ar savu Husqvarna servisa pārstāvi. Griezēja pārsega pārbaude Griezēja pārsegs samazina izstrādājuma vibrācijas un asmens radītu ievainojumu gūšanas risku.

• Pārbaudiet griezēja pārsegu, lai pārliecinātos, vai nav bojājumu, piemēram, plaisu. Dzinēja bremžu rokturis Dzinēja bremžu rokturis aptur dzinēju. Atlaižot dzinēja bremžu rokturi, dzinējs apstājas. Lai pārbaudītu dzinēja bremzes, iedarbiniet dzinēju un pēc tam atlaidiet dzinēja bremžu rokturi. Ja dzinējs neapstājas trīs sekundēs, lieciet pilnvarotā Husqvarna servisa pārstāvim noregulēt dzinēja bremzes. Slāpētājs Slāpētājs maksimāli mazina troksni un novirza motora izplūdes gāzes prom no operatora. Nelietojiet izstrādājumu, ja slāpētājs nav piestiprināts vai ir bojāts. Bojāts slāpētājs palielina trokšņa līmeni un aizdegšanās risku. Regulāri pārbaudiet slāpētāju, lai pārliecinātos, ka tas ir pareizi piestiprināts un nav bojāts. IEVĒROJIET: Lietošanas laikā, tūlīt pēc tās un tad, kad motors darbojas tukšgaitā, slāpētājs ļoti uzkarst. Lai novērstu aizdegšanos, esiet piesardzīgs uzliesmojošu materiālu un/vai gāzu tuvumā. Drošības norādījumi, rīkojoties ar degvielu BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Nelietojiet izstrādājumu, ja uz tā ir degviela vai dzinēja eļļa. Notīriet nevēlamo degvielu/eļļu un ļaujiet izstrādājumam nožūt.

• Ja degviela ir nokļuvusi uz apģērba, nekavējoties pārģērbieties.

• Neļaujiet degvielai nonākt uz ķermeņa, jo tā var izraisīt savainojumus. Ja degviela ir nonākusi uz ķermeņa, izmantojiet ziepes un ūdeni, lai to nomazgātu.

• Nelietojiet izstrādājumu, ja dzinējā ir sūce. Regulāri pārbaudiet, vai dzinējam nav radusies sūce.

• Rīkojoties ar degvielu, esiet uzmanīgs. Degviela ir viegli uzliesmojoša, tās tvaiki ir sprādzienbīstami, un var izraisīt savainojumus vai nāvi.

• Neieelpojiet degvielas tvaikus, jo tie var izraisīt savainojumus. Pārliecinieties, vai gaisa plūsma ir pietiekama.

• Nesmēķējiet degvielas vai dzinēja tuvumā.

• Nenovietojiet siltus objektus degvielas vai dzinēja tuvumā.

461 - 006 - 25.01.2019• Nepievienojiet degvielu dzinēja darbības laikā.• Pirms degvielas uzpildes pārliecinieties, vai dzinējs iratdzisis.• Pirms uzpildes lēni atveriet degvielas tvertnes vāciņuun uzmanīgi izlaidiet spiedienu.• Neveiciet dzinēja degvielas uzpildi telpās.Nepietiekama gaisa plūsma var izraisīt savainojumusvai nāvi, nosmokot vai saindējoties ar oglekļamonoksīdu (tvana gāzi).• Pilnībā piegrieziet degvielas tvertnes vāciņu. Jadegvielas tvertnes vāciņš nav piegriezts, pastāvaizdegšanās risks.• Pirms iedarbināšanas pārvietojiet izstrādājumuvismaz 3 m (10 pēdu attālumā) no vietas, kur veicātuzpildi.• Nelejiet degvielas tvertnē pārāk daudz degvielas. Norādījumi par drošu apkopi BRĪDINĀJUMS: Pirms sākat lietotizstrādājumu, izlasiet tālāk izklāstītāsbrīdinājuma instrukcijas.• Dzinēja gāzu izplūdes satur oglekļa monoksīdu, kasir bezkrāsaina, indīga un ļoti bīstama gāze.Nedarbiniet dzinēju iekštelpās vai slēgtās telpās.• Pirms veicat izstrādājuma apkopi, vispirms izslēdzietdzinēju un atvienojiet aizdedzes vadu no aizdedzessveces.• Veicot griešanas aprīkojuma apkopi, velcietaizsargcimdus. Asmens ir ļoti ass, un ar to var vieglisagriezties.• Piederumi un pārveidojumi izstrādājumā, kurusražotājs nav apstiprinājis, var izraisīt nopietnastraumas vai nāvi. Nepārveidojiet izstrādājumu.Izmantojiet tikai tādus piederumus, ko ir apstiprinājisražotājs.• Ja apkope netiek veikta pareizi un regulāri, traumugūšanas risks un bojājumu izstrādājumam riskspalielinās.• Veiciet tikai to apkopi, kas norādīta īpašniekarokasgrāmatā. Visi pārējie apkopes darbi jāveicpilnvarotā Husqvarna servisa pārstāvim.• Ļaujiet pilnvarotā Husqvarna servisa pārstāvimregulāri veikt izstrādājuma apkopi.• Nomainiet bojātās, nodilušās un salūzušās detaļas. Montāža Apakšējā roktura montāža

1. Ievietojiet pie roktura piestiprināto āķi (A) caurcentrālo atveri (B) bultiņas virzienā (C).

2. Pagrieziet rokturi pulksteņrādītāja kustības virzienāpar 90°, lai apakšējā roktura galus novietotu starpkronšteiniem (D) uz griešanas pārsega.3. Ievietojiet skavas (A) caur kronšteiniem un apakšējāroktura galiem. Nofiksējiet ar aizturtapām (B).

Augšējā roktura montāža

1. Novietojiet apakšējo rokturi stāvēšanas pozīcijā, sk.

Roktura pozīcijas iestatīšana lpp. 211

2. Pārliecinieties, vai gaisa vārsta vadība irizstrādājuma kreisajā pusē, skatoties no aizmugures.3. Salāgojiet augšējā roktura caurumus ar apakšējāroktura caurumiem un piestipriniet skrūves,paplāksnes un fiksatorus.4. Izmantojiet siksnas, lai piestiprinātu kabeļus pieroktura.461 - 006 - 25.01.2019 209IEVĒROJIET: Pārliecinieties, vai kabeļinav nospriegoti pārāk stingri. Transportēšanas riteņu (piederums) montāža

1. Ievietojiet pie roktura piestiprināto āķi (A) caurcentrālo atveri (B) bultiņas virzienā (C).

2. Pagrieziet rokturi pulksteņrādītāja kustības virzienāpar 90°, lai apakšējā roktura galus novietotu starpkronšteiniem (D) uz griešanas pārsega.3. Ievietojiet buksi (A) caur kronšteiniem un apakšējāroktura galiem.

4. Piestipriniet riteņu rāmi (A) pie griešanas korpusa arskrūvēm (B), paplāksnēm (C, D) unsprostuzgriežņiem (E).

5. Ievietojiet apakšējās pagarinājuma caurulesaugšējās pagarinājuma caurulēs.6. Ievietojiet skavas (A) caur pagarinājuma caurulēmun nofiksējiet ar aizturtapām (B).

Lietošana Ievads BRĪDINĀJUMS: Pirms sākat darbu arproduktu, izlasiet nodaļu par drošību unpārliecinieties, vai saprotat to. Pirms izstrādājuma darbināšanas 1. Uzmanīgi izlasiet lietotāja rokasgrāmatu unpārliecinieties, vai izprotat instrukcijas.2. Pārbaudiet griešanas aprīkojumu, lai pārliecinātos,vai tas ir pareizi piestiprināts un noregulēts. Skatietšeit: Griešanas aprīkojuma pārbaudīšana lpp. 213

3. Uzpildiet degvielas tvertni. Skatiet šeit: Degvielasuzpildīšana lpp. 210

4. Uzpildiet degvielas tvertni un pārbaudiet eļļas līmeni.Skatiet šeit: Dzinēja eļļas uzpilde un maiņa lpp. 214

Degvielas uzpildīšana Ja iespējams, izmantojiet zemu emisiju/alkilātu degvielu.Ja zemu emisiju/alkilātu benzīns nav pieejams,izmantojiet labas kvalitātes bezsvina benzīnu vai svinabenzīnu. Ārpus Ziemeļamerikas izmantojiet benzīnu,kura oktānskaitlis ir vismaz 90 RON (Ziemeļamerikā —87 AKI) un etanola līmenis nepārsniedz 10 % (E10).IEVĒROJIET: Ārpus Ziemeļamerikasneizmantojiet benzīnu, kura oktānskaitlis irzemāks par 90 RON (Ziemeļamerikā — 87AKI). Pretējā gadījumā izstrādājums var tiktbojāts.210 461 - 006 - 25.01.20191. Lēni atveriet degvielas tvertnes vāciņu, lai samazinātu spiedienu.

2. Lēni uzpildiet ar degvielas kannu. Ja esat izšļakstījis

degvielu, notīriet to ar drāniņu un ļaujiet atlikušajai degvielai nožūt.

3. Notīriet vietu ap degvielas tvertnes vāciņu.

4. Pilnībā piegrieziet degvielas tvertnes vāciņu. Ja

degvielas tvertnes vāciņš nav piegriezts, pastāv aizdegšanās risks.

5. Pirms iedarbināšanas pārvietojiet izstrādājumu

vismaz 3 m (10 pēdas) no vietas, kur piepildījāt tvertni. Roktura pozīcijas iestatīšana

2. Bīdiet āķi uz priekšu, lai rokturi iestatītu stāvēšanas

3. Velciet āķi atpakaļ, lai rokturi iestatītu pļaušanas

pozīcijā (B). Izstrādājuma iedarbināšana

1. Pārliecinieties, vai aizdedzes vads ir pievienots

2. Iestatiet rokturi stāvēšanas pozīcijā, sk.

Roktura pozīcijas iestatīšana lpp. 211

3. Atveriet degvielas vārstu.

4. Noregulējiet gaisa vārsta vadību.

a) Ja dzinējs ir auksts, iestatiet gaisa vārsta vadību gaisa vārsta pozīcijā. b) Ja dzinējs ir silts, iestatiet gaisa vārsta vadību darbības pozīcijā.

5. Turiet dzinēja bremžu rokturi pretī stūrei.

6. Uzlieciet labo pēdu uz griešanas pārsega.

7. Turiet apakšējā roktura augšdaļu ar labo roku un

sasveriet izstrādājumu.

8. Turiet startera auklas rokturi ar labo roku.

9. Lēni velciet startera auklu, līdz sajūtat pretestību.

10. Lai iedarbinātu dzinēju, spēcīgi to pavelciet.

11. Kad dzinējs darbojas ar maksimāliem apgriezieniem

(maksimālais ātrums), uzmanīgi nolaidiet izstrādājumu uz zemes.

12. Kad dzinējs ir silts, pārliecinieties, vai gaisa vārsta

vadība ir iestatīta darbības pozīcijā.

13. Iestatiet rokturi pļaušanas pozīcijā, sk.

Roktura pozīcijas iestatīšana lpp. 211

BRĪDINĀJUMS: Netiniet startera auklu ap roku. Izstrādājuma apturēšana

• Sasveriet izstrādājumu un atlaidiet dzinēja bremžu rokturi.

461 - 006 - 25.01.2019

211• Kad dzinējs apstājas, nolaidiet izstrādājumu.

• Iestatiet rokturi stāvēšanas pozīcijā, sk. Roktura pozīcijas iestatīšana lpp. 211

• Aizveriet degvielas vārstu. Laba rezultāta panākšana

• Vienmēr lietojiet tikai asus asmeņus. Lietojot trulu asmeni, pļaušanas rezultāts ir nevienmērīgs, un nopļautā zāles virsma kļūst dzeltena. Ass asmens arī patērē mazāk enerģijas nekā truls asmens.

• Nepļaujiet vairāk par ⅓ no zāles garuma. Vispirms pļaujiet ar lielu pļaušanas augstuma iestatījumu. Pārbaudiet rezultātu un nolaidiet pļaušanas augstumu līdz pieņemamam līmenim. Ja zāle ir ļoti gara, pļaujiet lēni un, ja nepieciešams, dariet to divreiz.

• Katru reizi pļaujiet dažādos virzienus, lai zālienā neatstātu svītras. Tehniskā apkope Ievads BRĪDINĀJUMS: Pirms veicat apkopi, izlasiet nodaļu par drošību un pārliecinieties, vai izprotat to. Lai veiktu visus izstrādājuma apkopes un remonta darbus, ir nepieciešama īpaša apmācība. Mēs garantējam profesionāla remonta un apkopes pieejamību. Ja jūsu izplatītājs nav servisa pārstāvis, vērsieties pie viņa, lai iegūtu informāciju par tuvāko servisa pārstāvi. Pirms tehniskās apkopes veikšanas BRĪDINĀJUMS: Lai nepieļautu traumas un izstrādājuma bojājumus, ievērojiet šos norādījumus, kad izstrādājumu ir nepieciešams novietot uz sāniem.

1. Aizveriet degvielas vārstu.

2. Ļaujiet dzinējam darboties, līdz tas apstājas.

3. Atvienojiet aizdedzes sveces kabeli.

4. Sasveriet izstrādājumu uz kreisajiem sāniem ar

gaisa filtru (A) uz augšu un slāpētāju uz leju.

Apkopes grafiks Apkopes intervāli tiek aprēķināti atbilstoši izstrādājuma ikdienas lietošanai. Intervāli mainās, ja izstrādājumu neizmanto ikdienā. Apkopei, kas atzīmēta ar zīmi *, skatiei instrukcijas sadaļā Produkta drošības ierīces lpp. 208

Vispārējas pārbaudes veikšana X Pārbaudiet eļļas līmeni X Notīriet izstrādājumu X Pārbaudiet griešanas aprīkojumu X Pārbaudiet griešanas pārsegu* X Pārbaudiet dzinēja bremžu rokturi* X Pārbaudiet gaisa filtru X 212 461 - 006 - 25.01.2019Apkope Katru dienu Reizi nedēļā Reizi mēne-

Pārbaudiet slāpētāju* X Pārbaudiet aizdedzes sveci X Iztīriet gaisa filtru X Nomainiet gaisa filtru X Pārbaudiet degvielas sistēmu X Vispārējas pārbaudes veikšana

• Pārliecinieties, vai uzgriežņi un skrūves uz izstrādājuma ir cieši pievilkti. Izstrādājuma tīrīšana BRĪDINĀJUMS: Pirms veicat tīrīšanu zem izstrādājuma, ievērojiet norādījumus sadaļā Pirms tehniskās apkopes veikšanas lpp.

IEVĒROJIET: Izstrādājuma tīrīšanai neizmantojiet mazgāšanas līdzekli, benzīnu vai šķīdinātājus. Tas var izraisīt plastmasas daļu bojājumus.

• Produktu nedrīkst skalot ar augstspiediena ūdens strūklu.

• Ja izstrādājuma tīrīšanai izmantojat ūdeni, nelejiet to tieši uz dzinēja.

• Izmantojiet suku, lai notīrītu lapas, zāli un netīrumus.

• Pārliecinieties, vai aukstā gaisa ieplūdes atveres nav bloķētas.

• Noņemiet ventilatoru (sk. Asmens un ventilatora nomaiņa lpp. 213 ) un notīriet to ar suku.

• Tīriet izstrādājuma virsmu ar sausu drānu.

• Tīriet zem izstrādājuma ar skrāpi, lai noņemtu uzkrājušos zāli un atkritumus. Griešanas aprīkojuma pārbaudīšana BRĪDINĀJUMS: Lai novērstu nejaušu palaišanu, atvienojiet aizdedzes vadu no aizdedzes sveces. BRĪDINĀJUMS: Veicot griešanas aprīkojuma apkopi, velciet aizsargcimdus. Asmens ir ļoti ass, un ar to var viegli sagriezties.

1. Pārbaudiet, vai griešanas aprīkojums nav bojāts vai

ieplaisājis. Vienmēr nomainiet bojātu griešanas ierīci.

2. Apskatiet asmeni, lai redzētu, vai tas nav bojāts vai

truls. Piezīme: Vajadzības gadījumā pēc asmens uzasināšanas to balansējiet. Ļaujiet servisa centram asināt, nomainīt un balansēt asmeni. Ja saskaraties ar šķērsli, kas liek izstrādājumam apstāties, nomainiet bojāto asmeni. Lai apkopes centra pārstāvis novērtē, vai asmens ir jāuzasina, vai arī tas ir jānomaina. Asmens un ventilatora nomaiņa BRĪDINĀJUMS: Velciet biezus cimdus. Asmens ir ļoti ass, un ar to var viegli sagriezties.

1. Sagatavojiet izstrādājumu apkopei, sk.

Pirms tehniskās apkopes veikšanas lpp. 212

pretēji pulksteņrādītāja kustības virzienam, lai to noņemtu.

5. Uzlieciet ventilatoru atpakaļ tā sākotnējā pozīcijā. Ja

pievienojat griešanas augstuma starplikas, pārliecinieties, vai tapas ir ievietotas ventilatora atverēs.

6. Jauna asmens pievienošana. Pārliecinieties, vai

ventilatora tapas (E) ir ievietotas asmens atverē (F).

7. Kad piestiprināt jauno asmeni, vērsiet asmens

saliektos galus zemes virzienā.

461 - 006 - 25.01.2019

2138. Ievietojiet asmens skrūvi caur asmens centrālo atveri (G) un ar roku piegrieziet pulksteņrādītāja kustības virzienā.

9. Turiet ventilatoru cieši un piegrieziet asmens skrūvi

ar uzgriežņu atslēgu.

11. Iedarbiniet izstrādājumu, lai pārbaudītu asmeni. Ja

asmens nav pareizi piestiprināts, izstrādājums vibrē vai pļaušanas rezultāts nav apmierinošs. Pļaušanas augstuma regulēšana Pievienojiet griešanas augstuma starplikas, lai samazinātu griešanas augstumu. Lai palielinātu griešanas augstumu, noņemiet griešanas augstuma starplikas. Piezīme: Neizmantojiet vairāk nekā 2 griešanas augstuma starplikas.

1. Sagatavojiet izstrādājumu apkopei, sk.

Pirms tehniskās apkopes veikšanas lpp. 212

3. Ievietojiet 1 vai 2 griešanas augstuma starplikas (A)

starp ventilatoru un asmeni. Novietojiet pirmās griešanas augstuma starplikas atveres uz ventilatora tapām (B). Ievietojiet otrās griešanas augstuma starplikas tapas pirmās griešanas augstuma starplikas atverēs.

4. Novietojiet asmeni uz griešanas augstuma

Dzinēja eļļas uzpilde un maiņa

• Lai iegūtu informāciju par to, kā uzpildīt un nomainīt dzinēja eļļu, skatiet dzinēja lietotāja rokasgrāmatu. Gaisa filtra tīrīšana IEVĒROJIET: Nedarbiniet dzinēju, ja nav pievienots gaisa filtrs vai ja gaisa filtrs ir netīrs. Tas samazina efektivitāti un var radīt dzinēja bojājumus.

1. Nospiediet aiztures izciļņus (A), noņemiet gaisa filtra

vāku (B) un izņemiet gaisa filtru (C).

izkristu. Varat arī pūst saspiestu gaisu caur gaisa filtru no gaisa filtra tīrās puses. IEVĒROJIET: Neizmantojiet suku, lai noņemtu netīrumus, jo tādējādi netīrumi tiek iespiesti gaisa filtrā.

3. Tīriet gaisa filtra turētāju (D) un gaisa filtra vāku ar

mitru drānu. IEVĒROJIET: Nepieļaujiet netīrumu iekļūšanu gaisa kanālā, kas iet uz karburatoru (E).

4. Uzlieciet gaisa filtru tā sākotnējā pozīcijā.

Pārliecinieties, vai gaisa filtrs pilnībā atbalstās pret gaisa filtra turētāju.

5. Uzlieciet gaisa filtra vāku atpakaļ ar apakšējām

tapām vispirms. Aizdedzes sveces pārbaude IEVĒROJIET: Vienmēr lietojiet ieteikto aizdedzes sveces tipu. Nepiemērota aizdedzes svece var radīt izstrādājuma bojājumus.

• Pārbaudiet aizdedzes sveci, ja dzinējam nepietiek jaudas, dzinēju nevar viegli iedarbināt vai arī tas nedarbojas pareizi tukšgaitā.

• Lai samazinātu nevēlamu materiālu uzkrāšanos uz aizdedzes sveces elektrodiem, ievērojiet turpmākos norādījumus. a) Pārliecinieties, vai tukšgaitas apgriezienu skaits ir noregulēts pareizi. b) Pārliecinieties, vai degvielas maisījums ir atbilstošs. c) Pārliecinieties, vai gaisa filtrs ir tīrs.

461 - 006 - 25.01.2019• Ja aizdedzes svece ir netīra, notīriet to un

pārbaudiet, vai atstatums starp elektrodiem ir pareizs; skatiet šeit:

• Ja nepieciešams, nomainiet aizdedzes sveci. Degvielas sistēmas pārbaude

• Pārbaudiet degvielas tvertnes vāciņu un degvielas tvertnes vāciņa blīvi, lai pārliecinātos, vai nav bojājumu.

• Pārbaudiet degvielas šļūtenes, lai pārbaudītu, vai nav noplūdes. Ja degvielas šļūtene ir bojāta, ļaujiet servisa pārstāvim to nomainīt. Pārvadāšana, glabāšana un utilizēšana Transportēšana un glabāšana

• Attiecībā uz izstrādājuma un degvielas glabāšanu un transportēšanu pārliecinieties, vai nav noplūdes vai tvaiku. Dzirksteles vai atklātas liesmas, ko rada, piemēram, elektroierīces vai tvaika katli, var izraisīt ugunsgrēku.

• Vienmēr izmantojiet apstiprinātas tvertnes degvielas glabāšanai un transportēšanai.

• Iztukšojiet degvielas tvertni, pirms novietojat izstrādājumu glabāšanai uz ilgāku laiku. Nododiet degvielu piemērojamā utilizēšanas vietā.

• Transportēšanas laikā droši nostipriniet izstrādājumu, lai novērstu bojājumus un negadījumus.

• Glabājiet izstrādājumu norobežotā vietā, lai novērstu to, ka tam var piekļūt bērni vai personas, kam tas nav atļauts.

• Glabājiet izstrādājumu sausā vietā, kurā temperatūra nepazeminās zem 0°C. Sagatavošana uzglabāšanai Sezonas beigās un pirms vairāk nekā 30 dienu ilgas glabāšanas sagatavojiet izstrādājumu glabāšanai.

1. Apturiet dzinēju un aizveriet degvielas vārstu.

2. Iedarbiniet dzinēju un sasveriet izstrādājumu

aptuveni 10 cm no zemes slāpētāja virzienā.

3. Kad dzinējs tiek apturēts, atlaidiet dzinēja bremžu

6. Izņemiet aizdedzes sveci un ielejiet 5 ml dzinēja

eļļas aizdedzes sveces atverē.

7. Pavelciet startera auklu 3 reizes, lai eļļu izplatītu

Gaisa filtra tīrīšana lpp. 214

10. Pārbaudiet griešanas aprīkojumu, sk.

Griešanas aprīkojuma pārbaudīšana lpp. 213

11. Informāciju par izstrādājuma tīrīšanu skatiet sadaļā

Izstrādājuma tīrīšana lpp. 213

• Ievērojiet vietējās pārstrādes prasības un piemērojamos noteikumus.

• Utilizējiet visas ķimikālijas, piemēram, dzinēja eļļu vai degvielu, servisa centrā vai piemērojamā utilizācijas vietā.

• Kad izstrādājums vairs netiek izmantots, nosūtiet to Husqvarna izplatītājam vai nogādājiet to pārstrādes vietā. Tehniskie dati Tehniskie dati GX560 Dzinējs Zīmols/Modelis Honda/OHC GCV 160 Dzinēja tilpums, cm

Ātrums, apgriezieni minūtē 3150 +0/-100 Dzinēja nomināljauda, kW

3,0 Attālums starp aizdedzes sveces elektrodiem, mm. 0,75 Aizdedzes sveces veids NGK BPR6ES Degvielas un eļļošanas sistēma Degvielas tvertnes ietilpība, litri 0,9 Dzinēja eļļa SAE 10W-30 Eļļas tvertnes ietilpība, litri 0,5 Svars Svars ar tukšu tvertni, kg 18.4 Trokšņa emisija

Skaņas jaudas līmenis, izmērītais dB(A) 96 Skaņas jaudas līmenis, garantētais L

dB (A) 97 Skaņas līmeņi

Skaņas spiediena līmenis pie operatora auss, dB(A) 84 Vibrācijas līmeņi, a hveq

3,3 Griešanas ierīce Griešanas augstums, mm 10-30 Griešanas platums, cm 510 Asmens, artikula numurs 5119004-10

Maksimāli pieļaujamā dzinēja jauda ir vidējā tipiskā ražošanas dzinēja neto jauda (pēc noteiktajiem apgr./ min.) dzinēja modelim, kas mērīta pēc SAE standarta J1349/ISO1585. Vairākumam dzinēju šis lielums var at- šķirties no šeit norādītā. Faktiskā izejas jauda dzinējam, kas uzstādīts gala izstrādājumam, būs atkarīga no darbības ātruma, vides apstākļiem un citiem lielumiem.

Atbilstoši EK Direktīvai 2000/14/EK trokšņu emisija apkārtnē ir mērīta kā trokšņa jauda (L

Skaņas spiediena līmenis atbilstoši standartam ISO 5395. Sniegtajos datos par skaņas spiediena līmeni ir ti- piska statistiskā izkliede 1,2 dB(A) (standartnovirze).

Vibrāciju līmenis atbilstoši ISO 5395. Sniegtajos datos par vibrācijas līmeni ir tipiska 0,2 m/s

statistiskā iz- kliede (standarta novirze). 216 461 - 006 - 25.01.2019EK atbilstības deklarācija EK atbilstības deklarācija Husqvarna AB, SE-561 82 Huskvarna, Zviedrija, tālr. nr.: +46-36-146500, apliecina, ka zālespļāvējs Husqvarna GX560, sākot ar sērijas numuru 2017xxxxxxx un uz priekšu, atbilst PADOMES DIREKTĪVAS prasībām:

• 2006. gada 17 maijs, Direktīva 2006/42/EK, “par mašīnu tehniku”

• 2014. gada 26. februāra direktīva 2014/30/ES “par elektromagnētisko saderību”;

• 2000. gada 8. maija direktīva 2000/14/EK “par trokšņa emisiju vidē”. Lai iegūtu informāciju par trokšņa emisijām, skatiet sadaļu “Tehniskie dati”. Ir piemēroti šādi standarti: EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012 Ja nav norādīts citādi, ir spēkā iepriekš uzskaitīto standartu jaunākās publicētās versijas. Pieteikuma iesniedzējs 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala ir sniedzis ziņojumus par atbilstības novērtējumu saskaņā ar PADOMES 2000. gada 8. maija DIREKTĪVAS 2000/14/EK par trokšņu emisijām vidē VI pielikumu. Sertifikāta numurs: 01/901/302 Huskvarna, 2017-12-14 Claes Losdal, nodaļas vadītājs/dārzkopības izstrādājumi (Pilnvarotais Husqvarna AB pārstāvis, kas atbild par tehnisko dokumentāciju)
