MANUAL DE UTILIZARE GX 560 HUSQVARNA

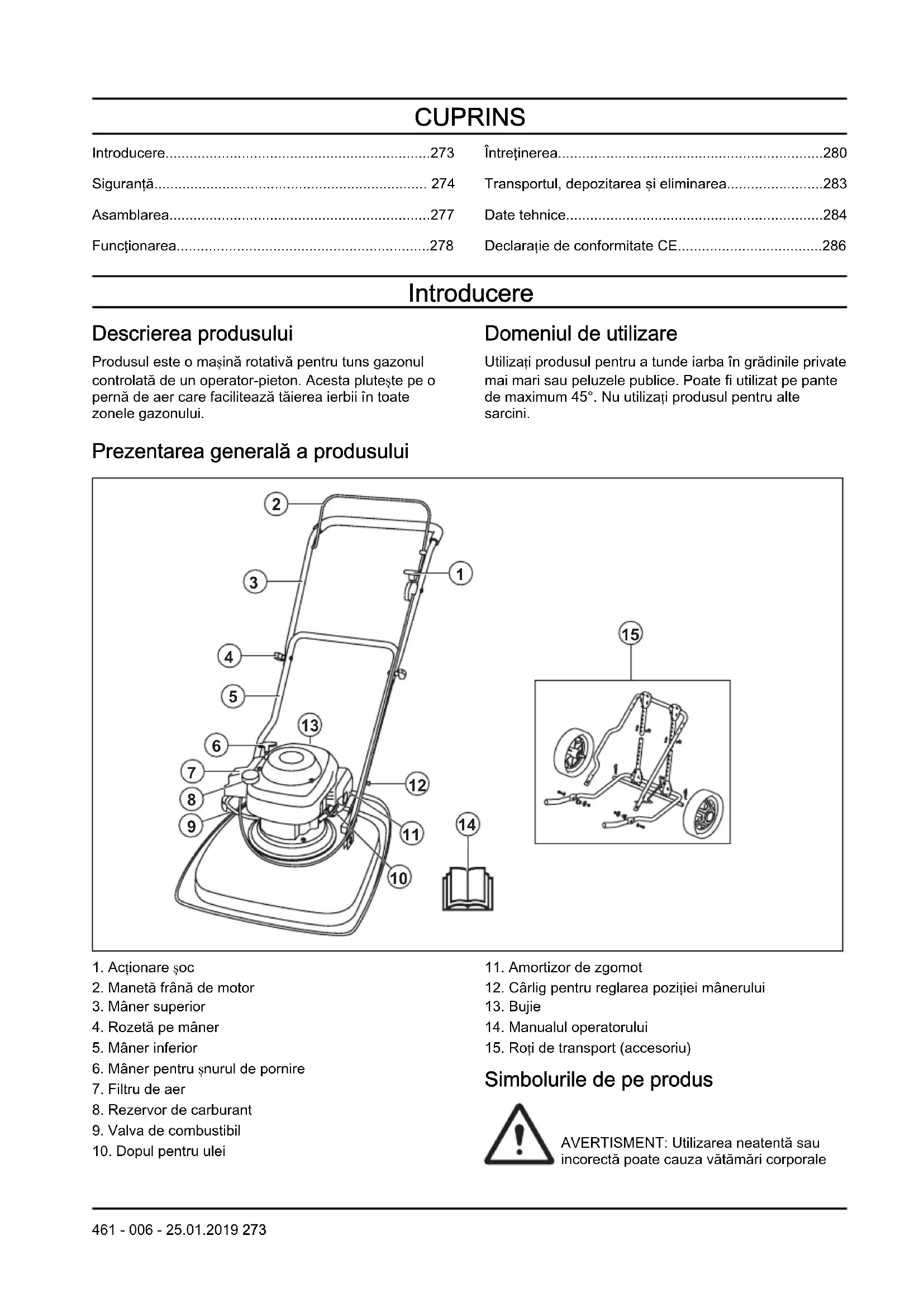

• Introducere p. 273
• Siguranţă p. 274
• Asamblarea p. 277
• Funcţionarea p. 278
• Întreţinerea p. 280
• Transportul, depozitarea şi eliminarea p. 283
• Date tehnice p. 284
• Declarație de conformitate CE Introducere Descrierea produsului Produsul este o mașină rotativă pentru tuns gazonul controlată de un operator-pieton. Acesta plutește pe o pernă de aer care facilitează tăierea ierbii în toate zonele gazonului. Domeniul de utilizare Utilizați produsul pentru a tunde iarba în grădinile private mai mari sau peluzele publice. Poate fi utilizat pe pante de maximum 45°. Nu utilizați produsul pentru alte sarcini. Prezentarea generală a produsului p. 286

2. Manetă frână de motor

6. Mâner pentru șnurul de pornire

10. Dopul pentru ulei

11. Amortizor de zgomot

12. Cârlig pentru reglarea poziției mânerului

14. Manualul operatorului

15. Roți de transport (accesoriu)

Simbolurile de pe produs AVERTISMENT: Utilizarea neatentă sau incorectă poate cauza vătămări corporale

461 - 006 - 25.01.2019 273grave sau mortale operatorului sau

persoanelor aflate în apropiere. Citiți cu atenție manualul operatorului și asigurați-vă că înțelegeți instrucțiunile înainte de utilizare. Avertisment: cuțit rotativ. Feriți mâinile și picioarele. Avertisment: piese rotative. Feriți mâinile și picioarele. Feriți-vă de obiectele proiectate sau care ricoșează. Țineți persoanele și animalele la o distanță sigură de zona de lucru. Opriți motorul și scoateți cablul de alimentare a aprinderii înainte de a efectua lucrări de întreținere sau reparații. Acest produs este în conformitate cu directivele UE aplicabile. Emisii de zgomot în mediu conform Directivei Comunității Europene. Nivelul de emisii al produsului este specificat în capitolul Date tehnice și pe etichetă. Valvă de combustibil deschisă. Valvă de combustibil închisă. Gazele de eșapament ale motorului conțin monoxid de carbon, care este un gaz in- odor, toxic și deosebit de per- iculos. Nu porniți produsul în interior sau în spații închise. Pericol de incendiu. Opriți în- totdeauna motorul înainte de realimentare. Nota: Alte simboluri/autocolante de pe produs se referă la cerințele de certificare pentru alte zone comerciale. EU V AVERTISMENT: În urma modificării neautorizate a motorului, este anulată aprobarea de tip UE pentru acest produs. Răspunderea pentru produs Conform prevederilor legislaţiei privind răspunderea pentru produs, nu ne asumăm răspunderea pentru daunele cauzate de produsul nostru dacă:

• produsul este reparat necorespunzător.

• produsul este reparat cu piese care nu provin de la producător sau care nu sunt aprobate de acesta.

• produsul are un accesoriu care nu provine de la producător sau care nu este aprobat de acesta.

• produsul nu este reparat la un centru de service omologat sau de o autoritate omologată. Siguranţă Definiții privind siguranța Avertismentele, atenționările și notele sunt utilizate pentru a desemna părți foarte importante din manual. AVERTISMENT: Se utilizează dacă există risc de vătămare sau de deces pentru operator sau pentru trecători, în cazul în care instrucțiunile din manual nu sunt respectate. ATENŢIE: Se utilizează dacă există un risc de deteriorare a produsului, a altor materiale sau a zonelor învecinate, dacă instrucțiunile din manual nu sunt respectate. Nota: Se utilizează pentru a furniza mai multe informații care sunt necesare într-o situație dată. 274 461 - 006 - 25.01.2019Instrucțiuni generale de siguranță AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Acest produs este periculos dacă este utilizat incorect sau dacă nu sunteți atent. Nerespectarea instrucțiunilor de siguranță poate cauza vătămări corporale sau decesul.

• În timpul funcționării, acest produs produce un câmp electromagnetic. În anumite condiții, acest câmp poate interfera cu implanturile medicale active sau pasive. Pentru a reduce riscul de vătămări corporale grave sau mortale, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a utiliza acest produs.

• Procedați întotdeauna cu atenție și folosiți-vă judecata. Dacă nu sunteți sigur cum să utilizați produsul într-o situație specială, opriți-l și adresați-vă distribuitorului Husqvarna înainte de a continua.

• Rețineți că operatorul poartă responsabilitatea privind orice accidente care implică alte persoane sau bunurile acestora.

• Păstrați produsul curat. Asigurați-vă că puteți citi clar semnele și etichetele.

• Nu permiteți niciunei persoană să utilizeze produsul dacă aceasta nu a citit și înțeles conținutul manualului operatorului.

• Nu permiteți copiilor să utilizeze produsul.

• Nu permiteți unei persoane care nu cunoaște instrucțiunile să utilizeze produsul.

• Monitorizați permanent o persoană cu capacități fizice sau mentale reduse care utilizează produsul. Un adult responsabil trebuie să fie prezent în permanență.

• Nu utilizați produsul atunci când sunteți obosit, bolnav sau dacă ați consumat alcool, droguri sau ați luat medicamente. Acestea vă afectează negativ acuitatea vizuală, atenția, coordonarea și judecata.

• Nu utilizați produsul dacă este defect.

• Nu modificați acest produs și nu îl utilizați dacă este posibil să fi fost modificat de către alte persoane. Siguranța zonei de lucru AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Îndepărtați crengile, rămurelele, pietrele și alte obiecte libere din zona de lucru înainte de a utiliza produsul.

• Obiectele care se lovesc de echipamentul de tăiere pot fi aruncate, provocând vătămări corporale și pagube materiale. Țineți trecătorii și animalele la o distanță sigură de produs.

• Nu utiliza ți produsul pe ceață, ploaie, vânt puternic, vreme rece, pericol de descărcări electrice sau alte condiții meteo nefavorabile. Utilizarea produsului în condiții de vreme rea sau în locuri umede poate avea efect negativ asupra vigilenței dvs. Vremea rea poate provoca condiții periculoase de lucru.

• Verificați dacă există persoane, obiecte și situații care pot împiedica funcționarea în siguranță a produsului.

• Feriți-vă de rădăcini, pietre, rămurele, gropi, șanțuri și alte obstacole. Iarba lungă poate bloca vederea.

• Tunderea ierbii pe pante poate fi periculoasă. Nu utilizați produsul pe pante cu înclinație mai mare de 45°. Nu tundeți iarba pe pante umede.

• Când tundeți iarba pe o pantă, țineți întotdeauna picioarele pe teren plan și produsul sub dvs., pe pantă.

• Utilizați produsul de-a curmezișul pantei. Nu efectuați mișcări în sus și în jos.

• Procedați cu atenție atunci când vă apropiați de colțuri ascunse și de obiecte care blochează vederea. Siguranța în lucru AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizați acest produs numai pentru tunderea gazonului. Nu este permisă utilizarea acestui produs pentru alte lucrări.

• Utilizați echipamentul personal de protecție. Consultați Echipament de protec

ie personală la pagina 276

• Nu porniți motorul într-un spațiu închis sau lângă materiale inflamabile. Gazele de eșapament de la motor sunt fierbinți și pot conține scântei care pot cauza un incendiu.

• Nu utilizați produsul decât dacă au fost montate corect cuțitul și toate capacele. Un cuțit montat incorect se poate desprinde, provocând vătămări corporale.

• Asigurați-vă că lama nu lovește obiecte, precum pietre și rădăcini. Acestea pot deteriora cuțitul și pot îndoi arborele motorului. Un ax îndoit poate genera vibrații puternice și prezintă un risc foarte ridicat de slăbire a cuțitului.

• Dacă lama lovește un obiect sau dacă observați vibrații, opriți produsul imediat. Decuplați cablul de alimentare a aprinderii de la bujie. Examinați dacă produsul este deteriorat. Reparați defecțiunile sau solicitați unui agent de service aprobat să le repare.

• Nu fixați de mâner maneta frânei de motor, în mod permanent, atunci când motorul este pornit.

• Poziționați produsul pe o suprafață stabilă, plană și porniți-l. Asigurați-vă că lama nu atinge solul sau alte obiecte.

461 - 006 - 25.01.2019

275• Stați întotdeauna în spatele produsului atunci când îl utilizați.

• Țineți ambele mâini pe mâner când utilizați produsul. Feriți-vă mâinile și picioarele de cuțitele rotative.

• Fiți atent atunci când trageți produsul în spate.

• Nu ridicați produsul când motorul este pornit. Dacă trebuie să ridicați produsul, mai întâi opriți motorul și deconectați cablul bujiei de la bujie.

• Nu mergeți cu spatele în timp ce utilizați produsul.

• Opriți motorul când traversați zone fără iarbă, de exemplu alei din pietriș, piatră și asfalt.

• Nu alergați cu produsul când motorul este pornit. Întotdeauna mergeți în timp ce utilizați produsul.

• Nu lăsați produsul să iasă din câmpul vizual cu motorul pornit. Opriți motorul și așteptați până când se oprește rotația echipamentului de tăiere. Instrucțiuni de siguranță pentru utilizare Echipament de protecție personală AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Echipamentele de protec ție personală nu pot elimina complet riscul de rănire, însă pot reduce gravitatea rănilor în cazul unui accident. Distribuitorul vă poate ajuta să alegeți echipamentul corect.

• Utilizați întotdeauna ghete sau pantofi pentru regim greu de lucru, cu rezistență la alunecare. Nu folosiți pantofi decupați și nu operați produsul desculț.

• Utilizați pantaloni lungi, groși.

• Purtați mănuși de protecție atunci când este necesar, de exemplu atunci când conectați, inspectați sau curățați echipamentul de tăiere. Dispozitivele de siguranță de pe produs AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu utilizați un produs cu dispozitive de siguranță deteriorate.

• Verificați regulat dispozitivele de siguranță. Dacă dispozitivele de siguranță sunt defecte, contactați agentul de service Husqvarna. Verificarea capacului de tăiere Capacul de tăiere reduce vibrațiile în produs și scade riscul de rănire de la cuțit.

• Examinați capacul de tăiere și asigurați-vă că nu există defecte, precum fisuri. Manetă frână de motor Maneta frânei de motor oprește motorul. Când maneta frânei de motor este eliberată, motorul se oprește. Pentru a efectua o inspecție a frânei de motor, porniți motorul, apoi eliberați maneta frânei de motor. Dacă motorul nu se oprește în 3 secunde, solicitați unui agent de service autorizat Husqvarna să regleze frâna de motor. Eșapamentul Amortizorul de zgomot este proiectat pentru a reduce la minimum nivelul de zgomot și a dirija gazele de eșapament departe de utilizator. Nu utilizați produsul dacă amortizorul de zgomot nu este instalat sau este defect. Un amortizor de zgomot defect determină creșterea nivelului de zgomot și a pericolului de incendiu. Verificați regulat amortizorul de zgomot pentru a vă asigura că este montat corect și nu este deteriorat. ATENŢIE: Amortizorul de zgomot atinge temperaturi înalte în timpul utilizării, imediat după oprire și atunci când motorul funcționează la turația de mers în gol. Procedați cu atenție în apropierea materialelor și/sau gazelor inflamabile pentru a preveni incendiile. Reguli de siguranță referitoare la carburant AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu porniți produsul dacă pe acesta se află carburant sau ulei pentru motor. Îndepărtați carburantul/uleiul nedorit și lăsați produsul să se usuce.

• Dacă vărsați carburantul pe îmbrăcăminte, schimbați imediat hainele.

• Nu vărsați carburantul pe corp - poate provoca vătămări corporale. Dacă vărsați carburant pe corp, utilizați apă și săpun pentru a elimina carburantul.

• Nu porniți produsul dacă motorul prezintă scurgeri. Examinați cu regularitate motorul, pentru a identifica eventuale scurgeri.

• Manipulați cu atenție carburantul. Carburantul este inflamabil, vaporii sunt explozivi și pot cauza vătămări corporale sau deces.

461 - 006 - 25.01.2019• Nu respirați vaporii de carburant, se pot producevătămări corporale. Asigurați-vă că fluxul de aer estesuficient.• Nu fumați în apropierea carburantului sau amotorului.• Nu amplasați obiecte calde în apropiereacarburantului sau a motorului.• Nu adăugați carburant atunci când motorul estepornit.• Asigurați-vă că motorul este rece înainte de arealimenta.• Înainte de a realimenta, deschideți lent capacul rezervorului de carburant și eliberați cu atenție presiunea.• Nu adăugați carburant la motor într-o zonăinterioară. Un flux de aer insuficient poate cauzavătămare corporală sau deces din cauza asfixieriisau a monoxidului de carbon.• Strângeți până la capăt capacul rezervorului decarburant Dacă acesta nu este strâns, există pericolde incendiu.• Înainte de pornire, mutați produsul la o distanță de minimum 3 m (10 ft) față de poziția unde ați umplut rezervorul.• Nu introduceți prea mult carburant în rezervorul decarburant. Instrucțiuni de siguranță pentru întreținere AVERTISMENT: Înainte de a utilizaprodusul, citiți instrucțiunile de avertizare demai jos.• Gazele de eșapament ale motorului conțin monoxidde carbon, care este un gaz inodor, toxic și deosebitde periculos. Nu porniți motorul în interior sau înspații închise.• Înainte de a efectua întreținerea produsului, oprițimotorul și deconectați cablul de alimentare aaprinderii de la bujie.

• Purtați mănuși de protecție când efectuați întreținerea echipamentului de tăiere. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.
• Accesoriile și modificările aduse produsului care nusunt autorizate de către producător pot provocavătămări corporale grave sau fatale. Nu modificațiprodusul. Utilizați întotdeauna numai accesoriiomologate de producător.• Dacă întreținerea nu se efectuează corect șiperiodic, crește pericolul de vătămări corporale și dedeteriorare a produsului.
• Efectuați numai operațiile de întreținere care se regăsesc în acest manual al proprietarului. Toatecelelalte operații de service trebuie efectuate decătre un agent de service autorizat Husqvarna.• Solicitați unui agent de service autorizat Husqvarnasă efectueze în mod regulat operații de service laprodus.• Înlocuiți piesele deteriorate, uzate sau defecte. Asamblarea Montarea mânerului inferior

1. Puneți cârligul atașat la mâner (A) prin fanta centrală(B), în direcția indicată de săgeată (C).

2. Rotiți mânerul în sensul acelor de ceasornic la 90°pentru a pune capetele mânerului inferior întresuporturile (D) de pe capacul de tăiere.

3. Puneți știfturile de fixare (A) prin suporturile și

capetele mânerului inferior. Blocați cu știfturile deblocare (B).

Montarea mânerului superior

1. Puneți mânerul inferior în poziția de repaus,consultați

ia mânerului la pagina

2. Asigurați-vă că acționarea șocului este pe partea

stângă a produsului când este văzut din spate.461 - 006 - 25.01.2019 2773. Aliniați orificiile din mânerul superior cu orificiile din mânerul inferior și atașați șuruburile, șaibele și rozetele.4. Utilizați curele pentru a fixa cablurile pe mâner.ATENŢIE: Asigurați-vă că tensionareacablurilor nu este exagerată. Pentru asamblarea ro ților de transport (accesoriu)

1. Puneți cârligul atașat la mâner (A) prin fanta centrală(B), în direcția indicată de săgeată (C).

2. Rotiți mânerul în sensul acelor de ceasornic la 90°pentru a pune capetele mânerului inferior întresuporturile (D) de pe capacul de tăiere.

3. Puneți bucșa (A) prin suporturile și capetele

4. Atașați cadrul roții (A) la capul tăietor cu șuruburile

(B), șaibele (C, D) și contrapiulițele (E).

5. Puneți tuburile prelungitoare inferioare în tuburileprelungitoare superioare.6. Puneți știfturile de fixare (A) prin tuburile prelungitoare și blocați cu știfturile de blocare (B).

Funcţionarea Introducere AVERTISMENT: Înainte de a utiliza produsul, trebuie să citiți și să înțelegeți capitolul privind siguranța. Înainte de a utiliza produsul

1. Citiți cu atenție manualul operatorului și asigurați-vă

că înțelegeți instrucțiunile.

2. Examinați echipamentul de tăiere și asigurați-vă că

este corect montat și reglat. Consultați Pentru aexamina echipamentul de tăiere la pagina 281

3. Umpleți rezervorul de carburant. Consultați Alimentarea cu carburant la pagina 279

4. Umpleți rezervorul de ulei și verificați nivelul uleiului.

Consultați Adăugarea i efectuarea schimbului deulei pentru motor la pagina 282 278 461 - 006 - 25.01.2019Alimentarea cu carburant Dacă este disponibilă, folosiți benzină alchilată/cu emisii scăzute. Dacă benzina alchilată/cu emisii scăzute nu este disponibilă, folosiți benzină fără plumb sau benzină cu plumb de bună calitate. Utilizați benzină cu o cifră octanică de 90 RON în afara Americii de Nord (87 AKI în America de Nord) sau mai mare, și cu un conținut de etanol de maximum 10 % (E10). ATENŢIE: Nu utilizați benzină cu o cifră octanică mai mică de 90 RON în afara Americii de Nord (87 AKI în America de Nord). Aceasta poate deteriora produsul.

1. Deschideți încet capacul rezervorului de carburant

pentru a elibera presiunea.

2. Umpleți încet, cu o canistră de carburant. Dacă

vărsați carburant, îndepărtați-l cu o cârpă și lăsați-l să se usuce.

3. Curățați suprafața din jurul capacului rezervorului de

4. Strângeți până la capăt capacul rezervorului de

carburant Dacă acesta nu este strâns, există pericol de incendiu.

5. Înainte de pornire, mutați produsul la o distanță de

minimum 3 m (10 ft) față de poziția unde ați umplut rezervorul. Pentru a seta poziția mânerului

1. Ridicați cârligul (A).

2. Împingeți cârligul înainte pentru a seta mânerul în

poziția de repaus (B).

3. Trageți cârligul în spate pentru a seta mânerul în

poziția de tuns iarba (C). Pentru a porni produsul

1. Cablul de alimentare a aprinderii trebuie să fie

2. Setați mânerul în poziția de repaus, consultați

ia mânerului la pagina 279

ți valva de combustibil.

4. Reglați acționarea șocului.

a) Dacă motorul este rece, setați acționarea șocului la poziția clapetei de șoc. b) Dacă motorul este cald, setați acționarea șocului la poziția de funcționare.

5. Țineți maneta frânei de motor lipită de mâner.

6. Puneți piciorul drept pe capacul de tăiere.

7. Țineți partea de sus a mânerului inferior cu mâna

dreaptă și înclinați produsul.

8. Țineți mânerul șnurului de pornire cu mâna dreaptă.

9. Trageți încet de șnurul de pornire până ce simțiți o

10. Trageți cu forță pentru a porni motorul.

11. Când motorul este la turație maximă, coborâți cu

atenție produsul pe sol.

461 - 006 - 25.01.2019

27912. Când motorul este cald, asigurați-vă că acționarea șocului este setată la poziția de funcționare.

13. Setați mânerul în poziția de tuns iarba, consultați

ia mânerului la pagina 279

AVERTISMENT: Nu răsuciți cablul de pornire în jurul mâinii. Pentru a opri produsul

• Înclinați produsul și eliberați mânerul frânei de motor.

• Când motorul se oprește, coborâți produsul.

• Setați mânerul în poziția de repaus, consultați Pentru a seta pozi

ia mânerului la pagina 279

• Închideți valva de combustibil. Pentru a obține rezultate bune

• Utilizați întotdeauna o lamă ascuțită. O lamă tocită oferă rezultate neregulate, iar suprafața tăiată a ierbii se îngălbenește. De asemenea, o lamă ascuțită folosește mai puțină energie decât o lamă tocită.

• Nu tăiați niciodată mai mult de ⅓ din lungimea ierbii. Inițial, tundeți cu o înălțime mare de tăiere. Verificați rezultatul și coborâți înălțimea de tăiere la un nivel convenabil. Dacă iarba este foarte înaltă, deplasați aparatul încet și tundeți de două ori, dacă este necesar.

• Tăiați de fiecare dată în altă direcție, pentru a preveni formarea de dungi pe gazon. Întreţinerea Introducere AVERTISMENT: Înainte de a efectua orice operații de întreținere, citiți și înțelegeți capitolul privind siguranța. Toate lucrările de service și de reparații la produs necesită instruire specială. Garantăm disponibilitatea unor lucrări profesioniste de reparații și service. Dacă distribuitorul dvs. nu este agent de service, solicitați acestuia informații cu privire la cel mai apropiat agent de service. Înainte de efectuarea lucrărilor de întreținere AVERTISMENT: Pentru a preveni vătămările corporale și deteriorarea produsului, respectați aceste instrucțiuni când este necesar să puneți produsul pe o parte.

1. Închideți valva de combustibil.

2. Lăsați motorul să funcționeze până când se oprește.

3. Deconectați cablul bujiei.

4. Înclinați produsul spre partea stângă, cu filtrul de aer

(A) în sus amortizorul de zgomot în jos.

Program de întreținere Intervalele de întreținere sunt calculate având în vedere o utilizare zilnică a produsului. Intervalele se modifică dacă produsul nu este utilizat zilnic. Pentru operațiile de întreținere marcate cu *, consultați instrucțiunile din Dispozitivele de siguran

ă de pe produs la pagina 276

Întreținerea Zilnic Săptămânal Lunar Efectuați o inspecție generală X Examinați nivelul uleiului X Curățați produsul X 280 461 - 006 - 25.01.2019Întreținerea Zilnic Săptămânal Lunar Examinați echipamentul de tăiere X Examinați capacul de tăiere* X Examinați maneta frânei de motor* X Examinați filtrul de aer X Examinați amortizorul de zgomot* X Examinați bujia X Curățați filtrul de aer X Schimbați filtrul de aer X Examinați sistemul de alimentare cu carburant X Pentru a efectua o inspecție generală

• Asigurați-vă că șuruburile și piulițele produsului sunt strânse. Curățarea produsului AVERTISMENT: Respectați instrucțiunile din Înainte de efectuarea lucrărilor de între

inere la pagina 280 înainte de a curăța sub produs. ATENŢIE: Nu utilizați detergenți, benzină sau solvenți pentru a curăța produsul. Aceasta poate deteriora componentele din plastic.

• Nu utilizați o instalație de spălare cu presiune ridicată pentru a curăța produsul.

• Dacă utilizați apă pentru a curăța produsul, nu stropiți direct către motor.

• Folosiți o perie pentru a elimina frunzele, iarba și murdăria.

• Asigurați-vă că prizele de aer rece nu sunt blocate.

• Demontați ventilatorul (consultați Pentru a înlocui

i ventilatorul la pagina 281 ) și curățați-l cu o perie.

• Curățați suprafața produsului cu o cârpă uscată.

• Curățați sub produs cu o racletă pentru a îndepărta acumularea de iarbă și gunoaie. Pentru a examina echipamentul de tăiere AVERTISMENT: Pentru a preveni pornirea accidentală, decuplați cablul de alimentare a aprinderii de la bujie. AVERTISMENT: Purtați mănuși de protecție când efectuați întreținerea echipamentului de tăiere. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

1. Examinați echipamentul de tăiere pentru a identifica

eventuale deteriorări sau crăpături. Înlocuiți întotdeauna un echipament de tăiere deteriorat.

2. Observați cuțitul pentru a vedea dacă este deteriorat

sau tocit. Nota: După ascuțirea cuțitului, acesta trebuie echilibrat. Solicitați unui centru de service să ascută, să monteze la loc și să echilibreze cuțitul. Dacă loviți un obstacol care determină produsul să se oprească, înlocuiți cuțitul deteriorat. Solicitați centrului de service să estimeze dacă lama poate fi ascuțită sau trebuie înlocuită. Pentru a înlocui cuțitul și ventilatorul AVERTISMENT: Purtați mănuși de protecție rezistente. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

1. Pregătiți produsul pentru lucrarea de întreținere,

consultați Înainte de efectuarea lucrărilor de între

461 - 006 - 25.01.2019 2812. Țineți ferm ventilatorul și rotiți bolțul cuțitului (RO) în

sensul invers al acelor de ceasornic pentru a-lîndepărta.

3. Demontați cuțitul (B), distanțierele pentru înălțimea

de tăiere (C) și ventilatorul (D).

4. Examinați bolțul cuțitului și ventilatorul pentru a

depista eventuala deteriorare.

5. Amplasați ventilatorul în poziția inițială. Dacă

adăugați distanțierele pentru înălțimea de tăiere, asigurați-vă că știfturile sunt puse în orificiile de peventilator.

6. Atașați noul cuțit. Asigurați-vă că știfturile de pe

ventilatorul (E) sunt puse în orificiile (F) de pe cuțit.

7. Când montați un cuțit nou, îndreptați capetele oblice

ale cuțitului în direcția solului.

8. Puneți bolțul cuțitului prin orificiul central al cuțitului

(G) și strângeți cu mâna în sensul acelor deceasornic.

9. Țineți ferm ventilatorul și strângeți bolțul cuțitului cu o

10. Învârtiți cuțitul cu mâna și asigurați-vă că se rotește

liber.11. Porniți produsul pentru a efectua un test al cuțitului.Dacă acesta nu este fixat corect, produsul vibreazăsau rezultatele sunt nesatisfăcătoare. Pentru a seta înălțimea de tăiere Adăugați distanțiere pentru înălțimea de tăiere pentru a reduce înălțimea de tăiere. Îndepărtați distanțierele pentru înălțimea de tăiere pentru a mări înălțimea detăiere.Nota: Nu utilizați mai mult de 2 distanțiere pentruînălțimea de tăiere.1. Pregătiți produsul pentru lucrarea de întreținere,consultați Înainte de efectuarea lucrărilor de între

2. Scoateți bolțul cuțitului și cuțitul, consultați

ți 1 sau 2 distanțiere pentru înălțimea de tăiere (A) între ventilator și cuțit. Puneți orificiile de pe primul distanțier pentru înălțimea de tăiere pe știfturile ventilatorului (B). Puneți știfturile de pe cel de-al doilea distanțier pentru înălțimea de tăiere înorificiile de pe primul distanțier pentru înălțimea detăiere.

4. Puneți cuțitul pe distanțierul pentru înălțimea de

tăiere. Asigurați-vă că știfturile de pe distanțierul pentru înălțimea de tăiere sunt așezate în orificiile(C) de pe cuțit.

5. Atașați cuțitul și bolțul cuțitului, consultați

Adăugarea și efectuarea schimbului de ulei pentru motor

• Pentru informații despre adăugarea și efectuareaschimbului de ulei pentru motor, consultați manualuloperatorului pentru motorul respectiv. Curățarea filtrului de aer ATENŢIE: Nu lăsați motorul să funcționezefără un filtru de aer atașat sau cu un filtru deaer murdar. Aceasta scade eficiența și poatecauza deteriorarea motorului.1. Apăsați clapetele închizătorii (A), demontați capaculfiltrului de aer (B) și scoateți filtrul de aer (C).

2. Loviți filtrul de aer de o suprafață plană pentru adesprinde particulele. Puteți de asemenea să suflațiaer comprimat prin filtrul de aer din partea curată afiltrului de aer.

461 - 006 - 25.01.2019ATENŢIE: Nu folosiți o perie pentru a

înlătura murdăria, deoarece aceasta împinge murdăria în filtrul de aer.

3. Curățați suportul filtrului de aer (D) și capacul filtrului

de aer cu o cârpă umedă. ATENŢIE: Nu lăsați mizeria să pătrundă în conducta de aer care duce la carburator (E).

4. Montați la loc filtrul de aer în poziția inițială.

Asigurați-vă că filtrul de aer se etanșează pe suportul filtrului de aer.

5. Montați la loc capacul filtrului de aer, mai întâi cu

clapetele inferioare. Pentru a verifica bujia ATENŢIE: Folosiţi întotdeauna tipul recomandat de bujie. Tipul incorect de bujie poate defecta produsul.

• Verificați bujia dacă motorul nu are putere, nu pornește ușor sau nu funcționează corect la turaţie de mers în gol.

• Pentru a reduce riscul prezenței materialelor nedorite la electrozii bujiei, respectați aceste instrucțiuni: a) Asiguraţi-vă că turaţia de mers în gol este corect reglată. b) Asigurați-vă că amestecul este corect. c) Asigurați-vă că filtrul de aer este curat.

• Dacă bujia este murdară, curăţaţi-o și asigurați-vă că distanța dintre electrozi este cea corectă, consultați

• Înlocuiți bujia atunci când este necesar. Pentru a examina sistemul de alimentare cu carburant

• Examinați bușonul rezervorului de carburant și garnitura bușonului rezervorului de carburant pentru a vă asigura că nu există deteriorări.

• Examinați furtunul de carburant pentru a vă asigura că nu există scurgeri. Dacă furtun de carburant este deteriorat, trebuie înlocuit de către un agent de service. Transportul, depozitarea şi eliminarea Transportul și depozitarea

• Pentru depozitarea și transportul produsului și a carburantului, asigurați-vă că nu există scurgeri și gaze. Scânteile sau flăcările deschise, de exemplu cele provenite de la dispozitive sau boilere electrice, pot cauza un incendiu.

• Utilizați întotdeauna recipiente omologate pentru depozitarea și transportarea combustibilului.

• Goliți rezervorul de carburant și depozitați produsul pentru o perioadă lungă de timp. Eliminați carburantul într-o locație de eliminare autorizată

• Fixați în siguranță produsul în timpul transportului pentru a preveni daunele și accidentele.

• Păstrați produsul într-o zonă restricționată pentru a preveni accesul copiilor sau al persoanelor neautorizate.

• Păstrați produsul într-un spațiu uscat și ferit de îngheț. Pregătirea pentru depozitare Pregătiți produsul pentru depozitare la final de sezon și înainte de a-l depozita pentru mai mult de 30 de zile.

1. Opriți motorul și închideți valva de combustibil.

2. Porniți motorul și înclinați produsul la aproximativ 10

cm față de sol, în direcția amortizorului de zgomot.

3. Când se oprește motorul, eliberați maneta frânei de

4. Deconectați cablul bujiei.

5. Goliți carburantul din rezervorul de carburant.

6. Scoateți bujia și turnați 5 ml de ulei pentru motor prin

7. Trageți de mânerul pentru șnurul de pornire de 3 ori

pentru a distribui uleiul în motor.

8. Verificați bujia, consultați

Pentru a verifica bujia la pagina 283 . Nu conectați cablul bujiei.

9. Curățați filtrul de aer, consultați

area filtrului de aer la pagina 282

10. Examinați echipamentul de tăiere, consultați

Pentru a examina echipamentul de tăiere la pagina 281

11. Curățați produsul, consultați

area produsului la pagina 281

• Respectați cerințele de reciclare și reglementările locale aplicabile.

• Eliminați toate substanțele chimice, precum uleiul de motor sau carburantul, la un centru de service sau într-o locație de eliminare autorizată.

461 - 006 - 25.01.2019 283• Atunci când produsul nu mai este în uz, trimiteți-l la

un distribuitor Husqvarna sau casați-l într-o locație de reciclare. Date tehnice Date tehnice GX560 Motor Marcă/model Honda / OHC GCV 160 Cilindree, cm

Turație, rpm 3150 +0/-100 Putere nominală de ieșire motor, kW

3,0 Spațiul dintre bujii, mm 0,75 Tip de bujie NGK BPR6ES Carburant și sistem de ungere Capacitate rezervor de carburant, litri 0,9 Uleiul de motor SAE 10W-30 Capacitate rezervor de ulei, litri 0,5 Greutate Cu rezervoare goale, kg 18,4 Emisii de zgomot

Nivel de putere acustică măsurat dB(A) 96 Nivel de putere acustică garantat L

Nivel de presiune a sunetului la urechea operatorului, dB(A)

Niveluri de vibrații, a hveq

3,3 Echipament de tăiere Înălțime de tăiere, mm 10-30

Puterea nominală indicată a motorului este puterea de ieșire medie netă (la turația specificată) a unui motor de producție normal pentru modelul de motor, măsurată conform standardului SAE J1349/ISO1585. Motoar- ele de producție în masă pot prezenta valori diferite de aceasta. Puterea de ieșire efectivă pentru motorul in- stalat pe produsul final va depinde de viteza de funcționare, de condițiile de mediu și de alte valori.

Emisiile de zgomot în mediu măsurate ca putere acustică (L

) în conformitate cu directiva CE 2000/14/CE.

Presiunea nivelului de zgomot conform ISO 5395. Datele raportate pentru presiunea nivelului de zgomot pre- zintă o distribuție statistică tipică (abatere standard) de 1,2 dB(A).

Nivelul de vibrații conform ISO 5395. Datele raportate pentru nivelul de vibrații prezintă o dispersie statistică tipică (abatere standard) de 0,2 m/s

284 461 - 006 - 25.01.2019GX560 Lățime de tăiere, mm 510 Nr. catalog cuțit 5119004-10

461 - 006 - 25.01.2019 285Declarație de conformitate CE

Declarație de conformitate CE Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel.: +46-36-146500, declară că mașina pentru tuns gazonul Husqvarna GX560, începând cu numărul de serie 2017xxxxxxx, respectă cerințele DIRECTIVEI CONSILIULUI:

• din 17 mai 2006 „referitoare la utilaje” 2006/42/CE

• din 26 februarie 2014 „referitoare la compatibilitatea electromagnetică” 2014/30/UE

• din 8 mai 2000 „referitoare la emisiile de zgomot în mediul înconjurător” 2000/14/CE Informațiile privind emisiile de zgomot sunt specificate în secțiunea Date tehnice. Au fost aplicate următoarele standarde: EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012 În absența altor indicații, standardele menționate mai sus reprezintă cele mai recente versiuni publicate. Organismul notificat: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala a emis rapoarte privind evaluarea conformității cu anexa VI la DIRECTIVA CONSILIULUI 2000/14/CE din 8 mai 2000 „referitoare la emisiile de zgomot în mediul înconjurător”. Certificatul are numărul: 01/901/302 Huskvarna, 2017-12-14 Claes Losdal, manager dezvoltare/produse pentru grădină (reprezentant autorizat al Husqvarna AB și responsabil cu documentația tehnică)
