BRUGSANVISNING GX 560 HUSQVARNA

• Indledning p. 43
• Sikkerhed p. 44
• Montering p. 47
• Drift p. 48
• Vedligeholdelse p. 50
• Transport, opbevaring og bortskaffelse p. 53
• Tekniske data p. 53

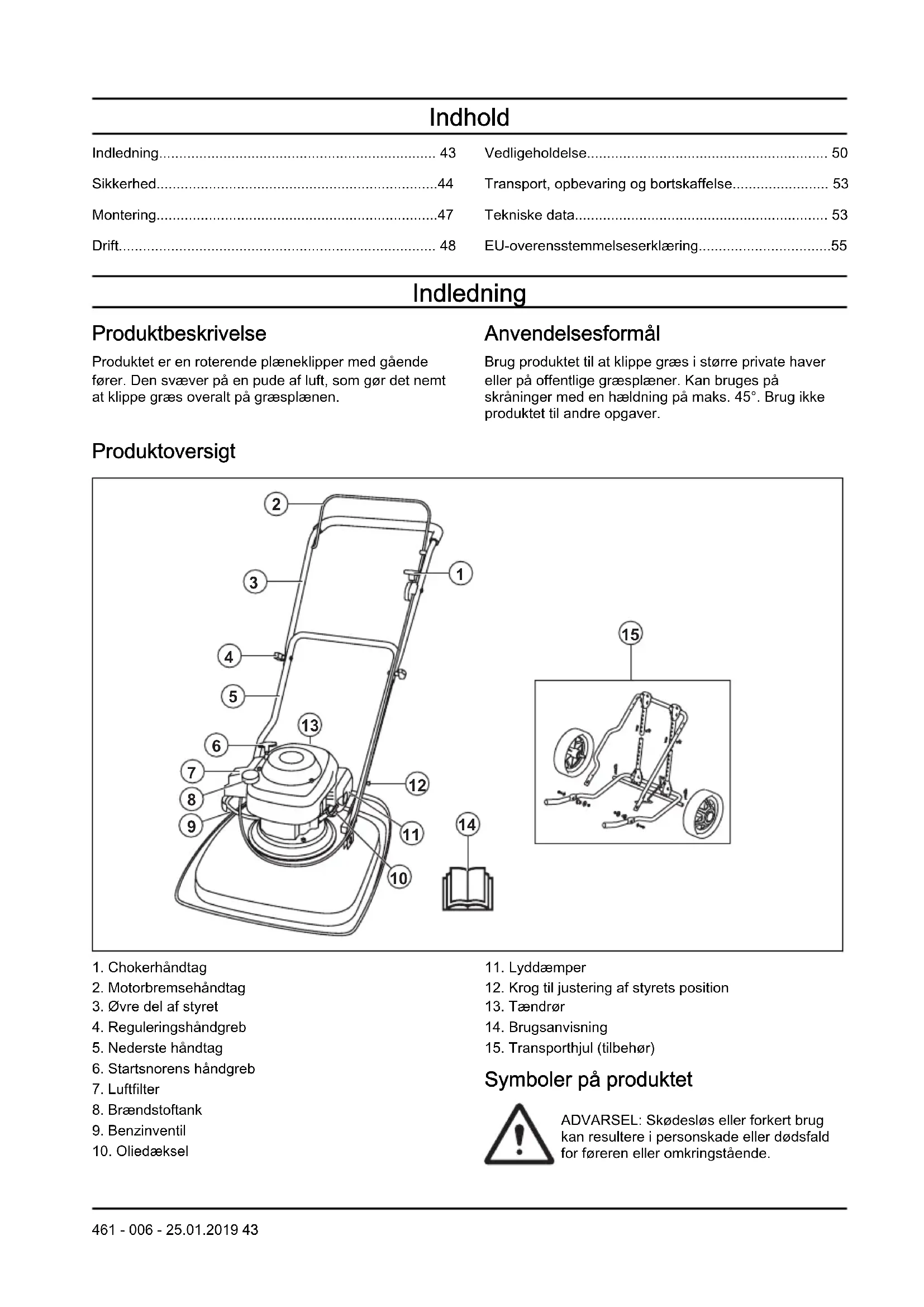

• EU-overensstemmelseserklæring Indledning Produktbeskrivelse Produktet er en roterende plæneklipper med gående fører. Den svæver på en pude af luft, som gør det nemt at klippe græs overalt på græsplænen. Anvendelsesformål Brug produktet til at klippe græs i større private haver eller på offentlige græsplæner. Kan bruges på skråninger med en hældning på maks. 45°. Brug ikke produktet til andre opgaver. Produktoversigt p. 55

3. Øvre del af styret

6. Startsnorens håndgreb

12. Krog til justering af styrets position

461 - 006 - 25.01.2019 43Læs brugsanvisningen omhyggeligt

igennem, og sørg for at have forstået instruktionerne, inden du bruger produktet. Advarsel: Roterende kniv. Hold hænder og fødder på sikker afstand. Advarsel: roterende dele. Hold hænder og fødder på sikker afstand. Pas på udslyngede genstande og rikochettering. Hold uvedkommende personer og dyr på sikker afstand af arbejdsstedet. Stands motoren, og fjern tændingskablet, før der udføres reparationer eller vedligeholdelsesarbejde. Dette produkt er i overensstemmelse med gældende CE-direktiv. Støjemissioner til omgivelserne i henhold til EF-direktiv. Produktets emission fremgår af kapitlet Tekniske data og af mærkaten. Åben brændstofventil. Lukket brændstofventil. Udstødningsgasserne fra motoren indeholder kulilte, som er en lugtfri, giftig og meget farlig gasart. Undlad at tænde produktet in- dendørs eller i lukkede rum. Brandfare. Stands altid moto- ren ved brændstofpåfyldning. Bemærk: Andre symboler/mærkater på produktet henviser til certificeringskrav i andre handelsområder. EU V ADVARSEL: Ved manipulation af motoren bortfalder EU-typegodkendelsen af dette produkt. Produktansvar Som nævnt i produktansvarsbestemmelserne hæfter vi ikke for skader forårsaget af vores produkt, hvis:

• produktet er forkert repareret.

• produktet er repareret med dele, der ikke er fra producenten eller ikke er godkendt af producenten

• produktet har tilbehør, der ikke er fra producenten eller ikke er godkendt af producenten.

• produktet ikke er repareret på et godkendt servicecenter eller af en godkendt myndighed. Sikkerhed Sikkerhedsdefinitioner Advarsler, forholdsregler og bemærkninger bruges til at pege på særligt vigtige dele af brugsanvisningen. ADVARSEL: Bruges, hvis føreren udsætter sig selv eller omkringstående personer for risiko for personskade eller dødsfald ved tilsidesættelse af instruktionerne i brugsanvisningen. BEMÆRK: Bruges, hvis der er risiko for skader på produktet, andre materialer eller det omgivende område ved tilsidesættelse af instruktionerne i brugsanvisningen. Bemærk: Bruges til at give yderligere oplysninger, der er nødvendige i en given situation. Generelle sikkerhedsinstruktioner ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Dette produkt er farligt, hvis det bruges forkert, eller hvis du ikke er forsigtig. Personskade eller dødsfald 44 461 - 006 - 25.01.2019kan forekomme, hvis du ikke overholder sikkerhedsinstruktionerne.

• Dette produkt danner et elektromagnetisk felt under drift. Dette felt kan i nogle tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller dødbringende kvæstelser anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager produktet i brug.

• Vær altid forsigtig, og brug din sunde fornuft. Hvis du ikke er sikker på, hvordan produktet betjenes en særlig situation: Stop, og kontakt Husqvarna forhandleren, inden du fortsætter.

• Vær opmærksom på, at føreren er ansvarlig for ulykker, der involverer andre personer eller disses ejendom.

• Hold produktet rent. Sørg for, at skilte og mærkater er tydeligt læsbare.

• Lad ikke en person bruge produktet, medmindre du er sikker på, at vedkommende har læst og forstået indholdet i denne brugsanvisning.

• Lad ikke børn betjene produktet.

• Lad ikke en person uden kendskab til vejledningen betjene produktet.

• Hold altid øje med personer med nedsat fysisk eller mental kapacitet, der bruger produktet. En voksen skal være til stede hele tiden.

• Brug ikke produktet, hvis du er træt, syg eller påvirket af alkohol, narkotika eller medicin. Det har en negativ virkning på synet, overblikket, koordinationsevnen og dømmekraften.

• Brug ikke produktet, hvis det er fejlbehæftet.

• Foretag ikke ændringer på produktet, og undlad af bruge det, hvis der er risiko for, at det er blevet ændret af andre. Sikkerhed i arbejdsområdet ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Fjern grene, kviste, sten og andre løse genstande fra arbejdsområdet, inden du betjener produktet.

• Genstande, som rammer skæreudstyret, kan udslynges og forårsage person- og tingskade. Hold omkringstående personer og dyr på sikker afstand af produktet.

• Brug ikke produktet i tåge, regn, hård vind, kulde, ved risiko for lynnedslag eller i andre dårlige vejrforhold. Hvis produktet bruges i dårligt vejr eller i fugtige omgivelser, kan det have en negativ virkning på din agtpågivenhed. Dårligt vejr kan medføre farlige arbejdsforhold.

• Pas på personer, genstande og situationer, som kan forhindre sikker brug af produktet.

• Pas på rødder, sten, kviste, huller, grøfter og andre forhindringer. Langt græs kan forhindre et frit udsyn.

• Det kan være farligt at klippe græs på skråninger. Brug ikke produktet på skråninger, der hælder mere end 45°. Klip ikke græs på våde skråninger.

• Når du klipper græs på en skråning, skal du altid holde fødderne på et plant underlag med produktet nedenfor dig selv på skråningen.

• Lad produktet køre på tværs af skråninger. Kør ikke op og ned.

• Vær forsigtig, når du nærmer dig uoverskuelige hjørner og genstande, som blokerer for udsynet. Arbejdssikkerhed ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Brug kun produktet til græsslåning. Det er ikke tilladt at bruge det til andre opgaver.

• Bær personligt beskyttelsesudstyr. Se Personligt beskyttelsesudstyr på side 46

• Start ikke motoren i et lukket rum eller i nærheden af brandfarlige materialer. Motorens udstødningsgasser er varme og kan indeholde gnister, som kan forårsage brand.

• Betjen ikke produktet, medmindre kniven og alle afskærmninger er monteret korrekt. En forkert monteret kniv kan løsne sig og medføre personskade.

• Sørg for, at kniven ikke rammer genstande som f.eks. sten og rødder. Det kan beskadige kniven og bøje motorakslen. En bøjet aksel giver kraftige vibrationer og stor risiko for, at kniven løsner sig.

• Hvis kniven rammer en genstand, eller der opstår vibrationer, skal du straks standse produktet. Tag tændkablet af tændrøret. Undersøg, om produktet er blevet beskadiget. Reparer skader, eller lad et godkendt serviceværksted udføre reparationen.

• Fastgør ikke motorbremsehåndtaget permanent på styret, når motoren er tændt.

• Anbring produktet på et stabilt, fladt underlag, og start det. Sørg for, at kniven ikke rammer jorden eller andre genstande.

• Hold dig altid bag produktet, mens du betjener det.

• Hold 2 hænder på styret, når du betjener produktet. Hold hænder og fødder på sikker afstand af de roterende knive.

• Vær forsigtig, når du trækker produktet baglæns.

• Løft ikke produktet, når motoren er tændt. Hvis du skal løfte produktet, skal du først standse motoren og tage tændrørskablet af tændrøret.

• Gå ikke baglæns, når du bruger produktet.

• Stands motoren, når du bevæger dig hen over områder uden græs, f.eks. stier med grus, sten og asfalt.

• Undlad at køre med produktet, når motoren er tændt. Gå altid fremad, når du bruger produktet.

461 - 006 - 25.01.2019

45• Efterlad ikke produktet uden opsyn, når motoren er startet. Stands motoren, og vent, indtil skæreudstyret holder op med at rotere. Sikkerhedsinstruktioner for drift Personligt beskyttelsesudstyr ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Personligt beskyttelsesudstyr udelukker ikke fuldstændigt risikoen for personskader, men det mindsker graden af skaderne i tilfælde af, at der skulle ske en ulykke. Lad forhandleren hjælpe dig med at vælge det rigtige udstyr.

• Brug kraftige, skridsikre støvler eller sko. Brug ikke åbne sko, og gå heller ikke på bare fødder.

• Brug kraftige, lange bukser.

• Brug om nødvendigt beskyttelseshandsker, f.eks. ved montering, eftersyn eller rengøring af skæreudstyret. Sikkerhedsanordninger på produktet ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Brug ikke et produkt med defekte sikkerhedsanordninger.

• Kontrollér sikkerhedsanordningerne regelmæssigt. Hvis sikkerhedsanordningerne er defekte, skal du henvende dig til dit Husqvarna-serviceværksted. Sådan kontrolleres klippeskjoldet Klippeskjoldet mindsker vibrationer i produktet og reducerer risikoen for skader fra klingen.

• Undersøg klippeskjoldet for at sikre, at der ikke er skader såsom revner. Motorbremsehåndtag Motorbremsehåndtaget standser motoren. Når motorbremsehåndtaget slippes, standser motoren. Ved eftersyn af motorbremsen, startes motoren, hvorefter motorbremsehåndtaget slippes. Hvis motoren ikke standser inden for 3 sekunder, skal et godkendt Husqvarna serviceværksted justere motorbremsen. Lyddæmper Lyddæmperen sikrer et minimalt støjniveau og sender udstødningsgasserne væk fra føreren. Brug ikke produktet, hvis lyddæmperen mangler eller er defekt. En defekt lyddæmper øger støjniveauet og risikoen for brand. Efterse lyddæmperen regelmæssigt for at sikre, at den er monteret korrekt og ikke er beskadiget. BEMÆRK: Lyddæmperen bliver meget varm under og efter brug, og når motoren kører i tomgang. Vær forsigtig i nærheden af brandfarlige materialer og/eller dampe for at forhindre brand. Brændstofsikkerhed ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Start ikke produktet, hvis der er brændstof eller motorolie på produktet. Fjern uønsket brændstof/olie og lad produktet tørre.

• Hvis du får brændstof på dit tøj, skal du skifte tøj med det samme.

• Undgå at få brændstof på kroppen, da det kan forårsage personskader. Hvis du får brændstof på kroppen, skal du bruge sæbe og vand til at fjerne brændstoffet.

• Start ikke produktet, hvis motoren lækker. Undersøg regelmæssigt motoren for lækager.

• Vær forsigtig med brændstof. Brændstof er letantændeligt og dampe er eksplosive og kan medføre personskader eller dødsfald.

• Undgå at indånde brændstofdampene, da det kan forårsage personskader. Sørg for, at der er tilstrækkelig luftstrøm.

• Ryg ikke i nærheden af brændstof eller motor.

• Anbring ikke varme genstande i nærheden af brændstof eller motor.

• Fyld ikke brændstof på, når motoren er tændt.

• Sørg for, at motoren er afkølet, inden du fylder brændstof på.

• Før du fylder brændstof på, skal du åbne brændstoftankens dæksel langsomt og forsigtigt udløse trykket.

• Fyld ikke brændstof på motoren i et indendørs område. Utilstrækkelig med luftstrøm kan forårsage personskader eller dødsfald på grund af kvælning eller kulilte.

• Spænd brændstoftankens dæksel helt. Hvis brændstoftankens dæksel ikke spændes, opstår der risiko for brand.

• Flyt produktet minimum 3 m fra det sted, hvor du fyldte tanken, før du starter det.

• Fyld ikke for meget brændstof i brændstoftanken.

461 - 006 - 25.01.2019Sikkerhedsinstruktioner for

vedligeholdelse ADVARSEL: Læs følgendeadvarselsinstruktioner, inden du brugerproduktet.• Udstødningsgasserne fra motoren indeholder kulilte,som er en lugtfri, giftig og meget farlig gasart.Undlad at starte motoren indendørs eller i lukkede rum.

• Før der udføres vedligeholdelse af produktet,standses motoren, og tændkablet tages aftændrøret.• Brug handsker, når du udfører vedligeholdelse påskæreudstyret. Klingen er meget skarp, og du kannemt komme til at skære dig.• Tilbehør til og ændringer på produktet, som ikke ergodkendt af producenten, kan medføre alvorligpersonskade eller dødsfald. Undlad at ændreproduktet. Brug altid reservedele, der er godkendt afproducenten.• Hvis vedligeholdelsen ikke udføres korrekt ogregelmæssigt, øges risikoen for personskade ogbeskadigelse af produktet.• Foretag kun den form for vedligeholdelse, der erangivet i denne instruktionsbog. Eventuel andenservice skal udføres af et godkendt Husqvarnaserviceværksted.• Lad et godkendt Husqvarna serviceværkstedforetage regelmæssig service af produktet.• Udskift beskadigede, slidte eller defekte dele. Montering Sådan monteres det nederste håndtag

1. Stik krogen, der er fastgjort til håndtaget (A),gennem den midterste åbning (B), i pilens retning

2. Drej styret 90° med uret for at stikke enderne på detnederste håndtag ind gennem beslagene (D) påklippeskjoldet.3. Stik gaffelboltene (A) gennem beslagene og endernepå det nederste håndtag. Fastgør dem medlåsestifterne (B).

Sådan monteres det øverste håndtag

1. Sæt det nederste håndtag i parkeringsposition, se

Sådan indstilles styrets position på side 49

2. Sørg for, at chokerhåndtaget sidder på venstre sideaf produktet set bagfra.3. Juster hullerne i det øverste håndtag med hullerne idet nederste håndtag, og monter skruerne, skiver ogknopper.4. Brug stropperne til at fastgøre kablerne på styret.BEMÆRK: Sørg for, at opspændingen afkablerne ikke er for høj.461 - 006 - 25.01.2019 47Sådan samles transporthjulene (tilbehør)

1. Stik krogen, der er fastgjort til håndtaget (A),gennem den midterste åbning (B), i pilens retning

2. Drej styret 90° med uret for at stikke enderne på detnederste håndtag ind gennem beslagene (D) påklippeskjoldet.3. Stik bøsningen (A) gennem beslagene og endernepå det nederste håndtag.

4. Sæt hjulrammen (A) på klippeskjoldet med skruerne(B), spændskiverne (C, D) og låsemøtrikkerne (E).

5. Sæt de nederste forlængerrør ind i de øversteforlængerrør.6. Stik gaffelboltene (A) gennem forlængerrørene, ogfastgør dem med låsestifterne (B).

Drift Indledning ADVARSEL: Før du bruger produktet, skaldu læse og forstå kapitlet om sikkerhed. Før du bruger produktet 1. Læs brugsanvisningen omhyggeligt igennem, ogsørg for at have forstået instruktionerne.2. Undersøg skæreudstyret for at sikre, at det erkorrekt monteret og justeret. Se Sådan eftersesskæreudstyret på side 51

3. Fyld brændstoftanken. Se Sådan påfyldes brændstofpå side 48

4. Fyld olietanken, og efterse oliestanden. Se Sådanpåfyldes og skiftes motorolien på side 52

Sådan påfyldes brændstof Brug om muligt miljø-/alkylatbenzin. Hvis miljø-/alkylatbenzin ikke er tilgængeligt, skal du bruge blyfrieller blyholdig benzin af god kvalitet. Brug benzin med etoktantal på 90 RON uden for Nordamerika (87 AKI iNordamerika) eller højere og med maksimalt 10 %ethanol (E10).BEMÆRK: Brug ikke benzin med et oktantalmindre end 90 RON uden for Nordamerika(87 AKI i Nordamerika). Det kan forårsageskader på produktet.1. Åbn brændstoftankens dæksel langsomt for ataflaste trykket.2. Påfyld brændstof langsomt med en benzindunk. Hvisdu spilder brændstof, fjernes det med en klud, og ladresterende brændstof fordampe.3. Rengør omkring brændstoftankens dæksel.48 461 - 006 - 25.01.20194. Spænd brændstoftankens dæksel helt. Hvis brændstoftankens dæksel ikke spændes, opstår der risiko for brand.

5. Flyt produktet minimum 3 m fra det sted, hvor du

fyldte tanken, før du starter det. Sådan indstilles styrets position

2. Skub krogen fremad for at sætte håndtaget i

parkeringsposition (B).

3. Træk krogen bagud for at sætte håndtaget i

klippeposition (C). Sådan startes produktet

1. Kontroller, at tændkablet er tilsluttet til tændrøret.

4. Juster chokerhåndtaget.

a) Hvis motoren er kold, skal du sætte chokerhåndtaget i chokerposition. b) Hvis motoren er varm, sættes chokeren i driftsstillingen.

5. Hold motorbremsehåndtaget ind mod styret.

6. Anbring højre fod på klippeskjoldet.

7. Hold den øverste del af det nederste håndtag med

højre hånd, og vip produktet.

8. Hold fast i startsnorens håndgreb med højre hånd.

9. Træk langsomt startsnoren ud, indtil der føles

10. Træk kraftigt, indtil motoren starter.

11. Når motoren er oppe på fuld omdrejningshastighed,

sænkes produktet forsigtigt ned på jorden.

12. Når motoren er varm, skal du sørge for, at

chokerhåndtaget er sat i driftsstillingen.

• Vip produktet, og slip motorbremsehåndtaget.

• Når motoren stopper, sænkes produktet.

• Luk benzinventilen. Sådan opnår du et godt resultat

• Sørg altid for, at klingen er skarp. En sløv klinge giver et uregelmæssigt resultat, og græssets snitflade bliver gul. En skarp klinge bruger desuden mindre energi end en sløv klinge.

461 - 006 - 25.01.2019

49• Klip aldrig mere end ⅓ af græssets længde. Klip først med klippehøjden indstillet højt. Efterse resultatet, og sænk derefter klippehøjden til det ønskede niveau. Hvis græsset er meget højt, skal du køre langsomt og om nødvendigt klippe 2 gange.

• Klip i forskellige retninger hver gang for at undgå striber i græsplænen. Vedligeholdelse Indledning ADVARSEL: Inden der foretages vedligeholdelse, skal du læse og forstå kapitlet om sikkerhed. Alt service- og reparationsarbejde på produktet kræver specialuddannelse. Vi garanterer faglig korrekt reparation og service. Hvis forhandleren ikke er et serviceværksted, kan vedkommende oplyse om nærmeste serviceværksted. Før der udføres vedligeholdelsesarbejde ADVARSEL: For at undgå personskade og beskadigelse af produktet skal du følge disse anvisninger, når produktet skal lægges på siden.

1. Luk benzinventilen.

2. Lad motoren køre, indtil den standser.

3. Afmonter tændrørskablet.

Vedligeholdelsesskema Vedligeholdelsesintervallerne er fastlagt baseret på daglig brug af produktet. Intervallerne ændres, hvis produktet ikke bruges dagligt. For vedligeholdelse identificeret med * henvises til vejledningen i Sikkerhedsanordninger på produktet på side 46

Vedligeholdelse Hver dag Ugentligt Månedligt Foretag et generelt eftersyn X Kontroller oliestanden X Rengør produktet X Efterse skæreudstyret X Efterse klippeskjoldet* X Efterse motorbremsehåndtaget* X Undersøg luftfilteret X Efterse lyddæmperen* X Efterse tændrøret X Rens luftfiltret X 50 461 - 006 - 25.01.2019Vedligeholdelse Hver dag Ugentligt Månedligt Skift luftfilteret X Efterse brændstofsystemet X Sådan udføres et generelt eftersyn

• Sørg for, at møtrikker og skruer på produktet er spændt. Sådan rengøres produktet ADVARSEL: Følg anvisningerne i Før der udføres vedligeholdelsesarbejde på side 50

før du rengør under produkt. BEMÆRK: Brug ikke rengøringsmidler, benzin eller opløsningsmidler til at rengøre produktet. Det kan beskadige plastdelene.

• Brug ikke en højtryksrenser til at rengøre produktet.

• Hvis du bruger vand til at rengøre produktet, må vandet ikke sprøjtes direkte på motoren.

• Brug en børste til at fjerne blade, græs og snavs.

• Sørg for, at koldluftindtagene ikke er tilstoppede.

• Afmonter ventilatoren (se Sådan udskiftes kniven og ventilatoren på side 51 ), og rens den med en børste.

• Rengør produktets overflade med en tør klud.

• Rengør under produktet med en skraber for at fjerne ophobning af græs og blade. Sådan efterses skæreudstyret ADVARSEL: Tændkablet tages af tændrøret for at undgå utilsigtet start af motoren. ADVARSEL: Brug handsker, når du udfører vedligeholdelse på skæreudstyret. Klingen er meget skarp, og du kan nemt komme til at skære dig.

1. Efterse skæreudstyret for skader eller revner. Udskift

altid skæreudstyret, hvis det er beskadiget.

2. Kig på klingen for at se, om den er beskadiget eller

sløv. Bemærk: Kniven skal afbalanceres, efter den er blevet slebet. Lad et servicecenter skærpe, udskift og afbalancere klingen. Hvis du rammer en forhindring, der får produktet til at standse, udskiftes den beskadigede klinge. Lad servicecenteret vurdere, om klingen kan files, eller om den skal udskiftes. Sådan udskiftes kniven og ventilatoren ADVARSEL: Brug sikkerhedshandsker. Kniven er meget skarp, og du kan nemt komme til at skære dig.

1. Klargør produktet til vedligeholdelsesarbejde, se

Før der udføres vedligeholdelsesarbejde på side 50

3. Afmonter kniven (B), klippehøjdeafstandsstykkerne

(C) og ventilatoren (D).

4. Undersøg knivbolten og ventilatoren for skader.

5. Sæt ventilatoren tilbage i dens oprindelige stilling.

Hvis du indsætter klippehøjdeafstandsstykkerne, skal du sørge for, at stifterne er sat i hullerne på ventilatoren.

6. Monter den nye kniv. Sørg for, at stifterne på

ventilatoren (E) er sat i hullerne (F) på kniven.

7. Når du sætter den nye kniv på, skal knivens ender

pege i retning af jorden.

8. Stik knivbolten gennem hullet i midten af kniven (G),

og tilspænd med uret med hånden.

9. Hold fast i ventilatoren, og spænd knivbolten med en

ikke er korrekt fastgjort, forekommer der vibrationer i produkt, eller klipperesultatet bliver utilfredsstillende. Sådan indstilles klippehøjden Indsæt klippehøjdeafstandsstykker for at sænke klippehøjden. Fjern klippehøjdeafstandsstykker for at øge klippehøjden.

461 - 006 - 25.01.2019

51Bemærk: Brug ikke mere end 2 klippehøjdeafstandsstykker.

1. Klargør produktet til vedligeholdelsesarbejde, se

Før der udføres vedligeholdelsesarbejde på side 50

Sådan udskiftes kniven og ventilatoren på side 51

3. Sæt 1 eller 2 klippehøjdeafstandsstykker (A) mellem

ventilatoren og kniven. Sæt hullerne på det første klippehøjdeafstandsstykke på ventilatorens stifter (B). Stik stifterne på det andet klippehøjdeafstandsstykke i hullerne på det første klippehøjdeafstandsstykke.

4. Sæt kniven på klippehøjdeafstandsstykket. Sørg for,

at stifterne på klippehøjdeafstandsstykket (E) er sat i hullerne (F) på kniven.

5. Fastgør kniven og knivbolten, se

Sådan udskiftes kniven og ventilatoren på side 51

Sådan påfyldes og skiftes motorolien

• For oplysninger om, hvordan motorolie påfyldes og skiftes, henvises til brugsanvisningen for motoren. Rengøring af luftfilteret BEMÆRK: Lad ikke motoren køre, uden at luftfilteret er monteret, eller med et tilstoppet luftfilter. Det reducerer effektiviteten og kan medføre skader på motoren.

2. Slå luftfilteret ind mod en flad overflade for at få

partiklerne til at falde af. Du kan også blæse trykluft gennem luftfilteret fra den rene side af luftfilteret. BEMÆRK: Brug ikke en børste til at fjerne snavs, da der derved skubbes snavs ind i luftfilteret.

3. Rens luftfilterholderen (D) og filterdækslet med en

fugtig klud. BEMÆRK: Lad ikke snavs komme ind i luftkanalen, der fører til karburatoren (E).

4. Sæt luftfilteret tilbage i dets oprindelige stilling. Sørg

for, at luftfilteret ligger helt tæt ind til luftfilterholderen.

5. Sæt luftfilterdækslet på igen med de nederste tappe

først. Sådan undersøger du tændrøret BEMÆRK: Brug altid anbefalet tændrørstype. Forkert tændrørstype kan forårsage skader på produktet.

• Undersøg tændrøret, hvis motoren mangler kraft, ikke starter nemt eller ikke fungerer korrekt i tomgangshastighed.

• Sådan mindsker du risikoen for uønsket materiale på tændrørets elektroder, følg disse instruktioner: a) Sørg for, at omdrejningstallet i tomgang er indstillet korrekt. b) Sørg for, at brændstofblandingen er korrekt. c) Sørg for, at luftfilteret er rent.

• Hvis tændrøret er beskidt, skal det renses, og samtidig skal det kontrolleres, at elektrodeafstanden er korrekt, se

• Udskift tændrøret, når det er nødvendigt. Sådan undersøger du brændstofsystemet

• Efterse brændstoftankens dæksel og pakningen til brændstoftankens dæksel for at sikre, at der ikke er nogen skader.

• Efterse brændstofslangen for at sikre, at der ikke er utætheder. Hvis brændstofslangen er beskadiget, skal du lade et serviceværksted skifte den.

• Ved opbevaring og transport af produktet og brændstoffet, skal du sørge for, at der ikke er utætheder eller dampe. Gnister eller åben ild, f.eks. fra elektriske enheder eller kedler, kan starte en brand.

• Brug altid godkendte beholdere til opbevaring og transport af brændstof.

• Tøm brændstoftanken, inden du stiller produktet væk i en længere periode. Bortskaf brændstoffet på en lokal miljøstation

• Fastgør produktet sikkert under transport for at undgå skader og uheld.

• Opbevar produktet i et aflåst område utilgængeligt for børn eller personer, som ikke er godkendt.

• Opbevar produktet på et tørt og frostfrit sted. Som klargøres til opbevaring Klargør produktet til opbevaring, når sæsonen er slut og før mere end 30 dages opbevaring.

1. Stands motoren, og luk brændstofventilen.

2. Start motoren, og vip produktet ca. 10 cm op fra

jorden i retning af lyddæmperen.

4. Afmonter tændrørskablet.

5. Aftap brændstoffet fra brændstoftanken.

6. Tag tændrøret ud, og hæld 5 ml motorolie gennem

8. Undersøg tændrøret. Se

Sådan undersøger du tændrøret på side 52 . Tilslut ikke tændrørskablet.

9. Rens luftfilteret, se

Rengøring af luftfilteret på side

10. Efterse skæreudstyret, se

Sådan efterses skæreudstyret på side 51

11. Rengør produktet, se

Sådan rengøres produktet på side 51

• Overhold de lokale krav til genanvendelse og de gældende regler.

• Bortskaf alle kemikalier, som f.eks. motorolie eller brændstof, hos et servicecenter eller på en lokal miljøstation.

• Når produktet ikke længere er i brug, skal det sendes til en Husqvarna forhandler eller bortskaffes på en lokal genbrugsstation. Tekniske data Tekniske data GX560 Motor Mærke/model Honda / OHC GCV 160 Slagvolumen, cm

3,0 Tændrørsgab mm 0,75 Tændrørstype NGK BPR6ES Brændstof-/smøresystem Benzintankens kapacitet, liter 0,9

Motorens effektangivelse er den gennemsnitlige nettoeffekt (ved det anførte omdrejningstal) for en typisk pro- duktionsmodel af motoren målt iht. SAE-standarden J1349/ISO1585. Motorer fra masseproduktionen kan af- vige fra denne værdi. Den faktiske effekt på motoren, som monteres i det færdige produkt, vil afhænge af drift- shastigheden, miljøhensyn og andre værdier.

Lydtryksniveau ved brugerens øre, dB (A) 84 Vibrationsniveauer, a hveq

3,3 Skæreudstyr Klippehøjde, mm 10–30 Klippebredde, mm 510 Kniv, varenummer 5119004-10

Emission af støj til omgivelserne målt som lydeffekt (L

) i henhold til EF-direktiv 2000/14/EF.

Lydtryksniveau iht. ISO 5395. Rapporterede data for lydtrykniveau har en typisk statistisk spredning (standar- dafvigelse) på 1,2 dB (A).

• af den 17. maj 2006 "angående maskiner" 2006/42/EF

• af den 26. februar 2014 "angående elektromagnetisk kompatibilitet" 2014/30/EU

• af den 8. maj 2000 "angående emission af støj til omgivelserne" 2000/14/EF Oplysninger om støjafgivelse findes i de tekniske specifikationer. Der er anvendt følgende standarder: EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012 Hvis ikke andet er angivet, er de ovennævnte standarder de senest udgivne versioner. Udpeget organ: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala har udstedt rapporter vedrørende opfyldelse af bestemmelserne iht. bilag VI til RÅDETS DIREKTIV af 8. maj 2000 "angående emission af støj til omgivelserne" 2000/14/EU. Certifikatet har nummer: 01/901/302 Huskvarna, 2017-12-14 Claes Losdal, udviklingschef/haveprodukter (autoriseret repræsentant for Husqvarna AB og ansvarlig for teknisk dokumentation)

6. Håndtak på startsnoren

• Ikke bruk produktet hvis det er defekt.

461 - 006 - 25.01.2019• Ikke løft produktet når motoren er på. Hvis du må

• Bruk tykke langbukser.

• Skift klær umiddelbart hvis du søler drivstoff på klærne.

Slik monterer du det øvre håndtaket

1. Sørg for at tenningskabelen er koblet til tennpluggen.

• Steng drivstoffkranen. Slik får du et godt resultat

2. La motoren gå til den stopper.

2. Hold viften med et godt grep, og drei knivbolten (A)

7. Når du fester den nye kniven, må du peke de

9. Hold viften med et godt grep, og trekk til knivbolten

• Når produktet ikke lenger er i bruk, kan du sende det til en Husqvarna-forhandler eller kaste det ved et returpunkt. Tekniske data Tekniske data GX560 Motor Merke / modell Honda / OHC GCV 160 Volum, cm
