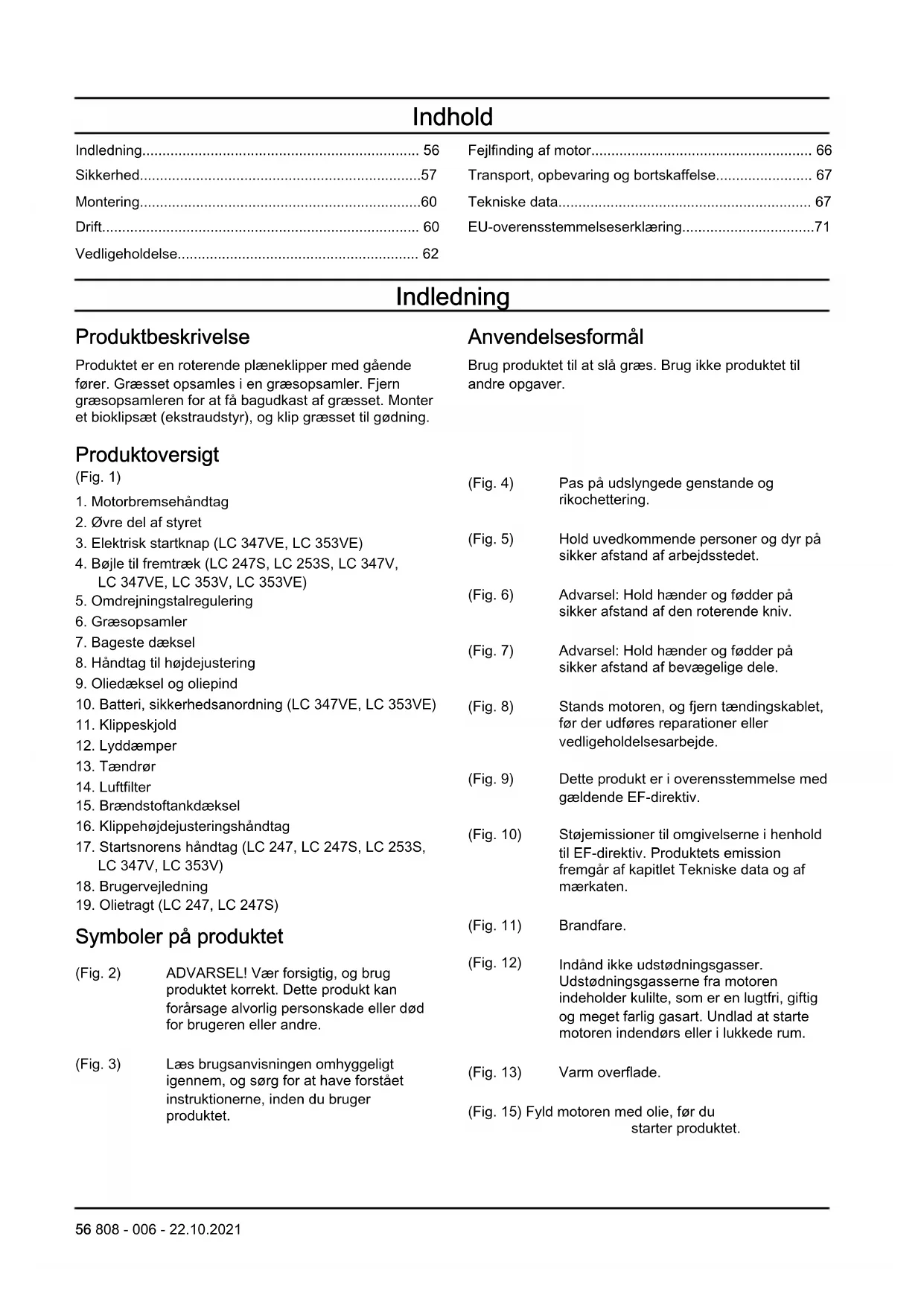

BRUGSANVISNING LC 247SP HUSQVARNA

2. Øvre del af styret

3. Elektrisk startknap (LC 347VE, LC 353VE)

4. Bøjle til fremtræk (LC 247S, LC 253S, LC 347V,

8. Håndtag til højdejustering

9. Oliedæksel og oliepind

15. Brændstoftankdæksel

16. Klippehøjdejusteringshåndtag

18. Brugervejledning

19. Olietragt (LC 247, LC 247S)

Symboler på produktet (Fig. 2) ADVARSEL! Vær forsigtig, og brug produktet korrekt. Dette produkt kan forårsage alvorlig personskade eller død for brugeren eller andre. (Fig. 3) Læs brugsanvisningen omhyggeligt igennem, og sørg for at have forstået instruktionerne, inden du bruger produktet. (Fig. 4) Pas på udslyngede genstande og rikochettering. (Fig. 5) Hold uvedkommende personer og dyr på sikker afstand af arbejdsstedet. (Fig. 6) Advarsel: Hold hænder og fødder på sikker afstand af den roterende kniv. (Fig. 7) Advarsel: Hold hænder og fødder på sikker afstand af bevægelige dele. (Fig. 8) Stands motoren, og fjern tændingskablet, før der udføres reparationer eller vedligeholdelsesarbejde. (Fig. 9) Dette produkt er i overensstemmelse med gældende EF-direktiv. (Fig. 10) Støjemissioner til omgivelserne i henhold til EF-direktiv. Produktets emission fremgår af kapitlet Tekniske data og af mærkaten. (Fig. 11) Brandfare. (Fig. 12) Indånd ikke udstødningsgasser. Udstødningsgasserne fra motoren indeholder kulilte, som er en lugtfri, giftig og meget farlig gasart. Undlad at starte motoren indendørs eller i lukkede rum. (Fig. 13) Varm overflade. (Fig. 15) Fyld motoren med olie, før du starter produktet. 56 808 - 006 - 22.10.2021(Fig. 16) Startprocedure for LC 247, LC 247S, LC 253S, LC 347V, LC 353V: Skub motorbremse- håndtaget ned, og træk i start- snorens håndgreb. (Fig. 17) Startprocedure for LC 347VE, LC 353VE: Tryk motorbrem- sehåndtaget ned, og tryk på startknappen. (Fig. 14) Kode, der kan scannes. Bemærk: Andre symboler/mærkater på produktet henviser til certificeringskrav i andre handelsområder. Euro V-emissioner ADVARSEL: Ved manipulation af motoren bortfalder EU-typegodkendelsen af dette produkt. Produktansvar Som nævnt i produktansvarsbestemmelserne hæfter vi ikke for skader forårsaget af vores produkt, hvis:

• produktet er forkert repareret.

• produktet er repareret med dele, der ikke er fra producenten eller ikke er godkendt af producenten

• produktet har tilbehør, der ikke er fra producenten eller ikke er godkendt af producenten.

• produktet ikke er repareret på et godkendt servicecenter eller af en godkendt myndighed. Sikkerhed Sikkerhedsdefinitioner Advarsler, forholdsregler og bemærkninger bruges til at pege på særligt vigtige dele af brugsanvisningen. ADVARSEL: Bruges, hvis føreren udsætter sig selv eller omkringstående personer for risiko for personskade eller dødsfald ved tilsidesættelse af instruktionerne i brugsanvisningen. BEMÆRK: Bruges, hvis der er risiko for skader på produktet, andre materialer eller det omgivende område ved tilsidesættelse af instruktionerne i brugsanvisningen. Bemærk: Bruges til at give yderligere oplysninger, der er nødvendige i en given situation. Generelle sikkerhedsinstruktioner ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Dette produkt er farligt, hvis det bruges forkert, eller hvis du ikke er forsigtig. Personskade eller dødsfald kan forekomme, hvis du ikke overholder sikkerhedsinstruktionerne.

• Dette produkt danner et elektromagnetisk felt under drift. Dette felt kan i nogle tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller dødbringende kvæstelser anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager produktet i brug.

• Vær altid forsigtig, og brug din sunde fornuft. Hvis du ikke er sikker på, hvordan produktet betjenes en særlig situation: Stop, og kontakt Husqvarna forhandleren, inden du fortsætter.

• Vær opmærksom på, at føreren er ansvarlig for ulykker, der involverer andre personer eller disses ejendom.

• Hold produktet rent. Sørg for, at skilte og mærkater er tydeligt læsbare.

• Lad ikke en person bruge produktet, medmindre du er sikker på, at vedkommende har læst og forstået indholdet i denne brugsanvisning.

• Lad ikke børn betjene produktet.

• Hold børn væk fra arbejdsområdet. En voksen skal være til stede hele tiden.

• Lad ikke en person uden kendskab til vejledningen betjene produktet.

• Hold altid øje med personer med nedsat fysisk eller mental kapacitet, der bruger produktet. En voksen skal være til stede hele tiden.

• Brug ikke produktet, hvis du er træt, syg eller påvirket af alkohol, narkotika eller medicin. Det har en negativ virkning på synet, overblikket, koordinationsevnen og dømmekraften.

• Brug ikke produktet, hvis det er fejlbehæftet.

808 - 006 - 22.10.2021

57• Foretag ikke ændringer på produktet, og undlad at bruge det, hvis der er risiko for, at det er blevet ændret af andre.

• Foretag ikke ændringer i justeringen af motoromdrejningsstyringen. Sikkerhed i arbejdsområdet ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Fjern genstande såsom grene, kviste og sten fra arbejdsområdet, inden du bruger produktet.

• Genstande, som rammer skæreudstyret, kan udslynges og forårsage person- og tingskade. Hold omkringstående personer og dyr på sikker afstand af produktet.

• Undlad at bruge produktet i dårligt vejr, som f.eks. tåge, regn, hård vind, kraftig kulde og ved risiko for lynnedslag. Det kan være trættende at bruge produktet i dårligt vejr eller i fugtige eller våde områder. Dårligt vejr kan medføre farlige forhold, f.eks. glatte underlag.

• Pas på personer, genstande og situationer, som kan forhindre sikker brug af produktet.

• Pas på forhindringer som f.eks. rødder, sten, kviste, huller og grøfter. Langt græs kan skjule hindringer.

• Det kan være farligt at klippe græs på skråninger. Brug ikke produktet på skråninger, der hælder mere end 15°.

• Lad produktet køre på tværs af skråninger. Kør ikke op og ned.

• Vær forsigtig, når du nærmer dig uoverskuelige hjørner og genstande, som blokerer for udsynet. Arbejdssikkerhed ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Brug kun produktet til græsslåning. Det er ikke tilladt at bruge det til andre opgaver.

• Bær personligt beskyttelsesudstyr. Se Personligt beskyttelsesudstyr på side 58

• Sørg for, at du ved, hvordan du standser motoren hurtigt i nødstilfælde.

• Start aldrig motoren i et lukket rum eller i nærheden af brandfarlige materialer. Motorens udstødningsgasser er varme og kan indeholde gnister, som kan forårsage brand.

• Betjen ikke produktet, medmindre klingen og alle afskærmninger er monteret korrekt. En forkert monteret klinge kan løsne sig og forårsage personskade.

• Sørg for, at klingen ikke rammer genstande som f.eks. sten og rødder. Det kan beskadige kniven og bøje motorakslen. En bøjet aksel giver kraftige vibrationer og stor risiko for, at kniven løsner sig.

• Hvis kniven rammer en genstand, eller der opstår vibrationer, skal du straks standse produktet. Tag tændkablet af tændrøret. Undersøg, om produktet er blevet beskadiget. Reparer skader, eller lad et autoriseret serviceværksted udføre reparationen.

• Fastgør aldrig motorbremsehåndtaget permanent på styret, når motoren er startet.

• Anbring produktet på et stabilt, fladt underlag, og start det. Sørg for, at kniven ikke rammer jorden eller andre genstande.

• Hold dig altid bag produktet, mens du betjener det.

• Lad alle hjulene blive på jorden, og hold 2 hænder på styret, når du betjener produktet. Hold hænder og fødder på sikker afstand af de roterende klinger.

• Tip ikke produktet, når motoren er startet.

• Vær forsigtig, når du trækker produktet baglæns.

• Løft aldrig produktet, når motoren er startet. Hvis du skal løfte produktet, skal du først standse motoren og frakoble tændkablet fra tændrøret.

• Gå ikke baglæns, når du bruger produktet.

• Stands motoren, når du bevæger dig hen over områder uden græs, f.eks. stier med grus, sten og asfalt.

• Undlad at køre med produktet, når motoren er startet. Gå altid fremad, når du bruger produktet.

• Stands motoren, inden du ændrer klippehøjden. Foretag aldrig justeringer, når motoren er startet.

• Efterlad aldrig produktet uden opsyn, når motoren er startet. Stands motoren, og sørg for, at skæreudstyret ikke roterer. Sikkerhedsinstruktioner for drift Personligt beskyttelsesudstyr ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Personligt beskyttelsesudstyr udelukker ikke fuldstændigt risikoen for personskader, men det mindsker graden af skaderne i tilfælde af, at der skulle ske en ulykke. Lad forhandleren hjælpe dig med at vælge det rigtige udstyr.

• Brug høreværn, hvis støjniveauet er højere end 85 dB.

• Brug kraftige, skridsikre støvler eller sko. Brug ikke åbne sko, og gå heller ikke på bare fødder.

• Brug kraftige, lange bukser.

• Brug om nødvendigt beskyttelseshandsker, f.eks. ved montering, eftersyn eller rengøring af skæreudstyret.

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Brug ikke et produkt med defekte sikkerhedsanordninger.

• Kontrollér sikkerhedsanordningerne regelmæssigt. Hvis sikkerhedsanordningerne er defekte, skal du henvende dig til dit Husqvarna-serviceværksted. Sådan kontrolleres klippeskjoldet Klippeskjoldet mindsker vibrationer i produktet og reducerer risikoen for skader fra klingen.

• Undersøg klippeskjoldet for at sikre, at der ikke er skader såsom revner. Batteri (LC 347VE, LC 353VE) ADVARSEL: Et defekt batteri forringer produktets sikkerhed. Brug altid et batteri, der er godkendt af producenten. Batteriet giver strøm til den elektriske starter og er en sikkerhedsanordning, der forhindrer utilsigtet start. Fjern batteriet, når du ikke bruger produktet, og når du efterlader det ude af syne. Sådan kontrolleres motorbremsehåndtaget. Motorbremsehåndtaget standser motoren. Når motorbremsehåndtaget slippes, standser motoren.

• Start motoren, og slip derefter motorbremsehåndtaget. Hvis motoren ikke standser inden for 3 sekunder, skal et godkendt Husqvarna serviceværksted justere motorbremsen. (Fig. 18) Lyddæmper Lyddæmperen sikrer et minimalt støjniveau og sender udstødningsgasserne væk fra føreren. Brug ikke produktet, hvis lyddæmperen mangler eller er defekt. En defekt lyddæmper øger støjniveauet og risikoen for brand. ADVARSEL: Lyddæmperen bliver meget varm under og efter brug, og når motoren kører i tomgang. Vær forsigtig i nærheden af brandfarlige materialer og/eller dampe for at forhindre brand. Sådan kontrolleres lyddæmperen

• Efterse lyddæmperen regelmæssigt for at sikre, at den er monteret korrekt og ikke er beskadiget. Brændstofsikkerhed ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Start ikke produktet, hvis der er brændstof eller motorolie på produktet. Fjern uønsket brændstof/olie og lad produktet tørre.

• Hvis du får brændstof på dit tøj, skal du skifte tøj med det samme.

• Undgå at få brændstof på kroppen, da det kan forårsage personskader. Hvis du får brændstof på kroppen, skal du bruge sæbe og vand til at fjerne brændstoffet.

• Start ikke produktet, hvis motoren lækker. Undersøg regelmæssigt motoren for lækager.

• Vær forsigtig med brændstof. Brændstof er letantændeligt og dampe er eksplosive og kan medføre personskader eller dødsfald.

• Undgå at indånde brændstofdampene, da det kan forårsage personskader. Sørg for, at der er tilstrækkelig luftstrøm.

• Ryg ikke i nærheden af brændstof eller motor.

• Anbring ikke varme genstande i nærheden af brændstof eller motor.

• Fyld ikke brændstof på, når motoren er tændt.

• Sørg for, at motoren er afkølet, inden du fylder brændstof på.

• Før du fylder brændstof på, skal du åbne brændstoftankens dæksel langsomt og forsigtigt udløse trykket.

• Fyld ikke brændstof på motoren i et indendørs område. Utilstrækkelig med luftstrøm kan forårsage personskader eller dødsfald på grund af kvælning eller kulilte.

• Spænd brændstoftankens dæksel helt. Hvis brændstoftankens dæksel ikke spændes, opstår der risiko for brand.

• Flyt produktet minimum 3 m / 10 ft fra det sted, hvor du fyldte tanken, før du starter det.

• Fyld aldrig brændstoftanken helt op. Varme får brændstoffet til at udvide sig. Sørg for at bevare ledig plads øverst i brændstoftanken. Sikkerhedsinstruktioner for vedligeholdelse ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Udstødningsgasserne fra motoren indeholder kulilte, som er en lugtfri, giftig og meget farlig gasart. Undlad at starte motoren indendørs eller i lukkede rum.

• Før der udføres vedligeholdelse af produktet, standses motoren, og tændkablet tages af

808 - 006 - 22.10.2021

59tændrøret. På LC 347VE, LC 353VE skal du også fjerne batteriet.

• Brug handsker, når du udfører vedligeholdelse på skæreudstyret. Klingen er meget skarp, og du kan nemt komme til at skære dig.

• Tilbehør til og ændringer på produktet, som ikke er godkendt af producenten, kan medføre alvorlig personskade eller dødsfald. Undlad at ændre produktet. Brug altid reservedele, der er godkendt af producenten.

• Hvis vedligeholdelsen ikke udføres korrekt og regelmæssigt, øges risikoen for personskade og beskadigelse af produktet.

• Foretag kun den form for vedligeholdelse, der er angivet i denne instruktionsbog. Eventuel anden service skal udføres af et godkendt Husqvarna serviceværksted.

• Lad et godkendt Husqvarna serviceværksted foretage regelmæssig service af produktet.

• Udskift beskadigede, slidte eller defekte dele. Montering Indledning ADVARSEL: Før du samler produktet, skal du læse sikkerhedskapitlet. På LC 347VE, LC 353VE skal du også fjerne batteriet. Sådan justeres håndtaget

1. Løsn de nederste skruehåndtag.

2. Flyt grebene til den nederste ende af rillerne på

venstre og højre side af produktet. (Fig. 19)

3. Sæt håndtagets højde i en af de 2 mulige stillinger.

4. Flyt grebene op i retning af håndtaget, indtil de

stopper, og der høres et klik. (Fig. 20)

5. Spænd skruehåndtagene hårdt.

Sådan sættes produktet i transportposition

1. Løsn de nederste skruehåndtag.

2. Flyt grebene til den nederste ende af rillerne på

venstre og højre side af produktet. (Fig. 19)

3. Fold håndtaget fremad. (Fig. 21)

Sådan sættes produktet i driftsstilling

1. Fold håndtaget ud i opretstående stilling. (Fig. 22)

2. Flyt grebene op i retning af håndtaget, indtil de

stopper, og der høres et klik. (Fig. 20)

3. Spænd skruehåndtagene hårdt.

Sådan samles græsopsamleren

1. Fastgør græsopsamlerens ramme til græsposen

med den afstivede del af posen nederst. Hold håndtaget på rammen oven på græsposen. (Fig. 23)

2. Fastgør den nederste del af græsopsamlerens

ramme i sporet i bunden af græsopsamleren.

3. Fastgør græsposen til græsopsamlerens ramme

med clipsene. (Fig. 24)

4. Løft det bageste dæksel.

5. Fastgør græsopsamleren på chassisets øverste

6. Sæt græsopsamlerens nederste del i

græsudkastkanalen. (Fig. 25) Sådan samles bioklipproppen (tilbehør)

1. Løft det bageste dæksel, og fjern græsopsamleren.

2. Sæt bioklipproppen i udkastkanalen. (Fig. 26)

3. Udskift kniven med findelingskniven, der leveres

med findelingssættet. Se Tekniske data på side 67

Sådan klippes græs uden en monteret græsopsamler eller bioklipprop

• Løft det bageste dæksel, og fjern græsopsamleren.

• Hvis der er monteret en bioklipprop og en findelingsklinge, skal de fjernes.

• Luk det bageste dæksel, før du betjener produktet. Når du betjener produktet, udkastes det afskårne græs under det bageste dæksel. Drift Indledning ADVARSEL: Før du bruger produktet, skal du læse og forstå kapitlet om sikkerhed. Husqvarna Connect Husqvarna Connect er en gratis app til din mobile enhed. Appen Husqvarna Connect giver udvidede funktioner til dit Husqvarna produkt:

• Yderligere produktoplysninger.

• Oplysninger om, og hjælp til, dele og service. 60 808 - 006 - 22.10.2021Sådan kommer du i gang med at bruge Husqvarna Connect

at tilslutte og registrere produktet. Bemærk: Husqvarna Connect-appen er ikke tilgængelig for download på alle markeder. Spørg en serviceforhandler for at få yderligere oplysninger. Før du bruger produktet

1. Læs brugsanvisningen omhyggeligt igennem, og

sørg for at have forstået instruktionerne.

2. Undersøg skæreudstyret for at sikre, at det er

korrekt monteret og justeret. Se Sådan efterses skæreudstyret på side 63

3. Udfør en kontrol af oliestanden, og påfyld motorolie,

hvis det er nødvendigt. Se Sådan kontrolleres oliestanden på side 63

4. Fyld brændstoftanken. Se

Sådan påfyldes brændstof på side 61

Sådan påfyldes brændstof Brug om muligt miljø-/alkylatbenzin. Hvis du ikke har mulighed for at bruge miljø-/alkylatbenzin, anvendes en blyfri benzin af god kvalitet eller blyholdig benzin med et oktantal ikke under 90. BEMÆRK: Brug ikke benzin med et oktantal mindre end 90 RON (87 AKI). Det kan forårsage skader på produktet.

1. Åbn brændstoftankens dæksel langsomt for at

2. Påfyld brændstof langsomt med en benzindunk. Hvis

du spilder brændstof, fjernes det med en klud, og lad resterende brændstof fordampe.

3. Rengør omkring brændstoftankens dæksel.

4. Spænd brændstoftankens dæksel helt. Hvis

brændstoftankens dæksel ikke spændes, opstår der risiko for brand.

5. Flyt produktet minimum 3 m fra det sted, hvor du

fyldte tanken, før du starter det. Sådan indstilles klippehøjden Klippehøjden kan justeres i 6 niveauer.

1. Flyt klippehøjdehåndtaget bagud for at mindske

2. Flyt klippehøjdehåndtaget fremad for at øge

klippehøjden. (Fig. 27) BEMÆRK: Indstil ikke klippehøjden for lavt. Knivene kan ramme jorden, hvis græsplænens overflade ikke er jævn. Sådan startes produktet

• Kontroller, at tændkablet er tilsluttet til tændrøret. Manuel start (LC 247, LC 247S, LC 253S, LC 347V, LC 353V)

1. Stil dig bag produktet.

2. Hold motorbremsehåndtaget ind mod styret. (Fig.

3. Hold fast i startsnorens håndgreb med højre hånd.

4. Træk langsomt startsnoren ud, indtil der føles

5. Træk kraftigt, indtil motoren starter.

ADVARSEL: Vikl aldrig startsnoren rundt om hånden. Elektrisk start (LC 347VE, LC 353VE)

1. Sørg for, at batteriet er opladt. Se

2. Tilslut batteriet til motoren. Batteriet låses på plads,

når du hører et klik. (Fig. 29)

3. Hold dig bag produktet, og hold

motorbremsehåndtaget (A) ind mod håndtaget. (Fig. 30)

4. Tryk og hold den elektrisk startknap (B) nede i 3-5

sekunder. Motoren starter. Bemærk: Hvis motoren ikke starter, skal du vente 1 minut og prøve at starte produktet igen. Sådan bruges hjulenes fremtræk

• På modeller med bøjle til fremtræk skal du trække bøjlen i retning af det øverste håndtag. (Fig. 31)

• På modeller med hastighedsstyring skal du flytte grebet til hastighedsstyring fremad for at øge hastigheden og bagud for at nedsætte hastigheden. (Fig. 32)

• Før produktet trækkes baglæns, frakobles fremtrækket, og produktet skubbes ca. 10 cm fremad.

• Slip bøjlen til fremtrækket for at frakoble det, f.eks. når du nærmer dig en forhindring. Sådan standses produktet

61Sådan fjernes batteriet (LC 347VE & LC 353VE) For at undgå utilsigtet start af motoren skal du fjerne batteriet, når produktet ikke er i drift.

• Tryk på låseknappen (A), og træk batteriet vertikalt ud. (Fig. 33) Sådan opnår du et godt resultat

• Sørg altid for, at klingen er skarp. En sløv klinge giver et uregelmæssigt resultat, og græssets snitflade bliver gul. En skarp klinge bruger desuden mindre energi end en sløv klinge.

• Klip aldrig mere end ⅓ af græssets længde. Klip først med klippehøjden indstillet højt. Efterse resultatet, og sænk derefter klippehøjden til det ønskede niveau. Hvis græsset er meget højt, skal du køre langsomt og om nødvendigt klippe 2 gange.

• Klip i forskellige retninger hver gang for at undgå striber i græsplænen.

• Hold klippeafskærmningen ren. Ophobning af græs og snavs på indersiden af klippeafskærmningen kan forringe klipperesultatet. Se Sådan rengøres indersiden af klippeskjoldet på side 63

Vedligeholdelse Indledning ADVARSEL: Inden der foretages vedligeholdelse, skal du læse og forstå kapitlet om sikkerhed. Alt service- og reparationsarbejde på produktet kræver specialuddannelse. Vi garanterer faglig korrekt reparation og service. Hvis forhandleren ikke er et serviceværksted, kan vedkommende oplyse om nærmeste serviceværksted. Vedligeholdelsesskema BEMÆRK: Sørg for, at luftfilteret er oppe og ikke rammer imod jorden, når du vipper produktet. Risiko for motorskade. BEMÆRK: På modeller med elektrisk start skal du fjerne batteriet, inden du foretager vedligeholdelse, reparation eller rengøring af produktet. Vedligeholdelsesintervallerne er fastlagt baseret på daglig brug af produktet. Intervallerne ændres, hvis produktet ikke bruges dagligt. For vedligeholdelse identificeret med * henvises til vejledningen i Vedligeholdelse på side 62

Vedligeholdelse Hver dag Månedligt Hver sæson Foretag et generelt eftersyn X Efterse oliestanden X Skift olie (første gang efter 5 timers brug, derefter efter hver 50 ti- mers brug).

Rengør produktet X Efterse skæreudstyret X Efterse klippeskjoldet * X Efterse motorbremsehåndtaget * X Efterse lyddæmperen * X Efterse tændrøret. Rengør eller udskift tændrøret, når det er nødven- digt

Undersøg luftfilteret X

Hvis produktet betjenes med stor belastning eller ved høje omgivelsestemperaturer, skal motorolien udskiftes hver 25. time. 62 808 - 006 - 22.10.2021Vedligeholdelse Hver dag Månedligt Hver sæson Rens luftfiltret

Udskift luftfilteret X Efterse brændstofsystemet X Rens køleribberne på cylinderen X Efterse og juster koblingskablet. (LC 247S, LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE)

Sådan udføres et generelt eftersyn

• Sørg for, at alle møtrikker og skruer på produktet er spændt korrekt. Sådan rengøres produktet udvendigt

• Brug en børste til at fjerne blade, græs og snavs.

• Sørg for, at luftindtaget oven på motoren ikke er blokeret.

• Brug ikke en højtryksrenser til at rengøre produktet.

• Hvis du bruger vand til at rengøre produktet, må vandet ikke sprøjtes direkte på motoren. Sådan rengøres indersiden af klippeskjoldet

1. Tøm brændstoftanken.

3. Spul indersiden af klippeskjoldet med vand.

Sådan efterses skæreudstyret ADVARSEL: Tændkablet tages af tændrøret for at undgå utilsigtet start af motoren. ADVARSEL: Brug handsker, når du udfører vedligeholdelse på skæreudstyret. Klingen er meget skarp, og du kan nemt komme til at skære dig.

1. Efterse skæreudstyret for skader eller revner. Udskift

altid skæreudstyret, hvis det er beskadiget.

2. Kig på klingen for at se, om den er beskadiget eller

sløv. Bemærk: Kniven skal afbalanceres, efter den er blevet slebet. Lad et servicecenter skærpe, udskift og afbalancere klingen. Hvis du rammer en forhindring, der får produktet til at standse, udskiftes den beskadigede klinge. Lad servicecenteret vurdere, om klingen kan files, eller om den skal udskiftes. Sådan udskiftes kniven

1. Lås kniven med en træklods. (Fig. 34)

4. Efterse knivophæng og knivbolt for at se, om der er

5. Efterse motorakslen for at sikre, at den ikke er bøjet.

6. Når du sætter den nye kniv på, skal knivens spidser

pege i retning af klippebordet. (Fig. 35)

8. Lås kniven med en træklods. Monter fjederskiven, og

spænd bolten og skiven med et tilspændingsmoment på 70 Nm. (Fig. 36)

9. Træk kniven rundt pr. håndkraft, og kontrollér, at den

drejer frit. ADVARSEL: Brug sikkerhedshandsker. Kniven er meget skarp, og du kan nemt komme til at skære dig.

10. Start produktet for at afprøve kniven. Hvis kniven

ikke er korrekt fastgjort, forekommer der vibrationer i produktet, eller klipperesultatet bliver utilfredsstillende. Sådan kontrolleres oliestanden BEMÆRK: Hvis olieniveauet er for lavt, kan det medføre motorskader. Kontroller oliestanden, før du starter produktet.

1. Anbring produktet på et plant underlag.

2. Afmonter olietankens dæksel, hvorpå oliepinden

808 - 006 - 22.10.2021 633. Tør olien af oliepinden.

4. Stik oliepinden helt ned i olietanken for at få et

korrekt billede af oliestanden.

7. Hvis oliestanden er lav, skal der efterfyldes med

motorolie, og foretag derefter en kontrol af oliestanden igen. Bemærk: Brug en tragt for at undgå at spilde. Sådan udskiftes motorolien ADVARSEL: Motorolien er meget varm umiddelbart efter, at motoren er standset. Lad motoren køle af, før du aftapper motorolien. Hvis du spilder motorolie på huden, kan den fjernes med vand og sæbe. (Fig. 37)

1. Brug produktet, indtil brændstoftanken er tom.

2. Tag tændkablet af tændrøret.

6. Påfyld ny motorolie af den type, der anbefales i

Batteri (LC 347VE, LC 353VE) ADVARSEL: Et defekt batteri forringer produktets sikkerhed. Brug altid et batteri, der er godkendt af producenten. Batteriet giver strøm til den elektriske starter og er en sikkerhedsanordning, der forhindrer utilsigtet start. Fjern batteriet, når du ikke bruger produktet, og når du efterlader det ude af syne. For at bruge batteriet første gang BEMÆRK: Lad ikke batteriet løbe tør for strøm. Hvis batteriet løber tør for strøm, kan det blive beskadiget. Batteriet skal oplades, før du tager det i brug første gang.

1. Slut batteriopladeren til batteriet, se

Sådan oplades batteriet på side 64

2. Vent, indtil mindst 1 grøn LED-lampe tændes.

Sådan oplades batteriet Hvis kun 1 eller 0 indikatorer på batteriet er tændt, skal det oplades. Et afladet batteri oplades helt på 2 timer. Batteriet tager ikke skade af kortere opladningsperioder.

3. Tag først opladeren ud af stikkontakten, og frakobl

derefter opladeren fra batteriet. Status for batteriopladning LED-display på batteriet Status LED-lampe 1 blinker rødt. 1% - 9% LED-lampe 1 lyser rødt. 10% - 32% LED-lampe 1 lyser grønt, og LED- lampe 2 lyser rødt. 33% - 54% LED-lampe 1 og 2 lyser grønt, og LED-lampe 3 lyser rødt. 55% - 77% LED-lampe 1, 2 og 3 lyser grønt, og LED-lampe 4 lyser rødt. 78% - 100% Lampeindikator på batteri- laderen Status Konstant rødt lys Batteriet oplades. Konstant grønt lys Batteriet er fuldt opladet. Sådan undersøger du tændrøret BEMÆRK: Brug altid anbefalet tændrørstype. Forkert tændrørstype kan forårsage skader på produktet.

• Undersøg tændrøret, hvis motoren mangler kraft, ikke starter nemt eller ikke fungerer korrekt i tomgangshastighed.

• Sådan mindsker du risikoen for uønsket materiale på tændrørets elektroder, følg disse instruktioner: a) Sørg for, at omdrejningstallet i tomgang er indstillet korrekt. b) Sørg for, at brændstofblandingen er korrekt. c) Sørg for, at luftfilteret er rent.

• Hvis tændrøret er beskidt, skal det renses, og samtidig skal det kontrolleres, at elektrodeafstanden er korrekt, se Tekniske data på side 67 . (Fig. 39)

• Udskift tændrøret, når det er nødvendigt. Luftfilter Et beskadiget filter kan beskadige motoren eller forhindre den i at fungere korrekt. Foretag hyppigere

Vedligeholdelsesskema på side 62 for at få oplysninger om, hvornår du skal udskifte luftfilteret. Bemærk: Udskift altid et beskadiget luftfilter. Sådan af- og påmonteres luftfilteret (LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE) ADVARSEL: Bær altid beskyttelseshandsker.

1. Tryk på klemmerne på luftfilterdækslet.

2. Tag forsigtigt luftfilterdækslet (A) ud af motoren.

3. Fjern luftfilteret (B). (Fig. 40)

4. Undersøg luftfiltret for skader. Udskift et beskadiget

5. Rengør og efterse luftfilteret. Se

Rengøring af luftfilteret på side 65

6. Monter i modsat rækkefølge.

Vedligeholdelsesskema på side 62 for at få oplysninger om, hvornår du skal udskifte luftfilteret.

1. Fjern luftfilterdækslet og filteret.

2. Rengør filteret ved banke det mod en flad overflade.

Brug aldrig et opløsningsmiddel med petroleum eller trykluft til at rengøre filteret. Bemærk: Luftfiltre, der har været i brug i lang tid, kan ikke rengøres fuldstændigt. Udskift luftfilteret med regelmæssige mellemrum. Et beskadiget luftfilter skal altid udskiftes.

3. Når du samler luftfilteret, skal du sørge for, at det

slutter helt tæt til filterholderen. Sådan undersøger du brændstofsystemet

• Efterse brændstoftankens dæksel og pakningen til brændstoftankens dæksel for at sikre, at der ikke er nogen skader.

• Efterse brændstofslangen for at sikre, at der ikke er utætheder. Hvis brændstofslangen er beskadiget, skal du lade et serviceværksted skifte den. Sådan justeres koblingskablet ((LC 247S, LC 253S)) Hvis drivet begynder at føles trægt, skal koblingskablet justeres.

1. For at øge kørehastigheden drejes justerskruen mod

uret. Bemærk: Hvis drivet aktiveres, når du ikke trækker i bøjlen til fremtrækket, skal kablet forlænges.

2. For at forlænge kablet og mindske drevets

hastighed, drejes stilleskruen med uret. (Fig. 41) Hvis drevet føles trægt selv efter justeringen, skal du lade et godkendt serviceværksted skifte drivremmen. Sådan justeres koblingskablet til den justerbare hastighed (LC 347V, LC 347VE, LC 353V, LC 353VE) Hvis motoren startes, og den laveste hastighed ikke kan aktiveres, er det nødvendigt at justere hastighedskontrollen.

1. For at øge kørehastigheden drejes justerskruen mod

uret. Bemærk: Hvis fremtrækket aktiveres, når du ikke trækker i hastighedskontrollen, skal kablet forlænges.

2. For at forlænge kablet og mindske drevets

hastighed, drejes stilleskruen med uret. (Fig. 41) Hvis drevet føles trægt selv efter justeringen, skal du lade et godkendt serviceværksted skifte drivremmen.

808 - 006 - 22.10.2021

65Fejlfinding af motor Problem Mulig årsag Løsning Motoren starter ikke. Tændingskablet er ikke forbundet kor- rekt. Tilslut tændingskablet til tændrøret. Brændstoftanken er tom. Fyld den korrekte brændstoftype i tan- ken. Brændstoffet er gammelt. Tøm brændstoftanken og karburatoren. Påfyld ny benzin. Der er snavs i karburator eller brænd- stofledning. Rengør karburatoren og/eller brændstof- ledningen. Tændrøret er defekt. Juster elektrodeafstanden, rengør eller udskift tændrøret. Der er brændstof på tændrøret. Rens tændrøret. Motoren standser ikke. Stopmekanismen er defekt. Tag tændkablet af tændrøret. Lad et godkendt serviceværksted reparere pro- duktet. Motoren kører ikke jævnt. Tændingskablet er ikke forbundet kor- rekt. Tilslut tændingskablet til tændrøret. Der er snavs i brændstofledningen, eller der er ikke mere brændstof på produktet. Rengør brændstoftilførslen. Fyld brænd- stoftanken op med nyt brændstof af den rigtige slags. Der er en blokering i brændstoftankens dæksel. Rengør brændstoftankens dæksel. Der er vand eller snavs i brændstofsy- stemet. Tøm brændstoftanken. Fyld brændstof- tanken op med nyt brændstof af den rig- tige slags. Luftfilteret er tilstoppet. Rens luftfilteret. Karburatoren skal justeres. Lad en serviceforhandler justere karbu- ratoren. Motoren bliver for varm. Motoroliestanden er for lav. Påfyld motorolie. Luftstrømmen er ikke tilstrækkelig. Rengør luftfilteret og luftfilterhuset. Karburatoren skal justeres. Lad en serviceforhandler justere karbu- ratoren. Der sker fejltænding i moto- ren, når den kører ved høj ha- stighed. Elektrodeafstanden i tændrøret er for lil- le. Juster elektrodeafstanden. Usædvanlig støj fra motoren under normal belastning. Forkert type benzin. Tøm brændstoftanken og karburatoren. Påfyld ny benzin. Se Sådan undersøger du brændstofsystemet på side 65 . Hvis problemet fortsætter, skal du kontakte din lokale serviceforhandler. 66 808 - 006 - 22.10.2021Problem Mulig årsag Løsning Motoren fungerer ikke korrekt i tomgangshastighed. Tændrøret er tilstoppet, defekt eller elek- trodeafstanden er for stor. Juster elektrodeafstanden, eller udskift tændrøret. Karburatoren skal justeres. Juster karburatoren. Luftfilteret er tilstoppet. Rens luftfilteret. Transport, opbevaring og bortskaffelse Transport og opbevaring

• Ved opbevaring og transport af produktet og brændstoffet, skal du sørge for, at der ikke er utætheder eller dampe. Gnister eller åben ild, f.eks. fra elektriske enheder eller kedler, kan starte en brand.

• Brug altid godkendte beholdere til opbevaring og transport af brændstof.

• Tøm brændstoftanken, inden du stiller produktet væk i en længere periode. Bortskaf brændstoffet på en lokal miljøstation

• Fastgør produktet sikkert under transport for at undgå skader og uheld.

• Opbevar produktet i et aflåst område utilgængeligt for børn eller personer, som ikke er godkendt.

• Opbevar produktet på et tørt og frostfrit sted. Transport og opbevaring af batteri og oplader

• Fjern ikke batteriet, før produktet holder stille og er kølet af. Hvis du vil fjerne batteriet, skal du trykke på knappen oven på batteriet og holde den nede og tage det ud af holderen.

• Hvis opbevaringstiden overstiger 30 dage, skal batteriet oplades, indtil det har mere end 3 grønne lys.

• Oplad batteriet én gang hver tredje måned for at undgå at beskadige batteriet.

• Batteriet og batteriopladeren skal opbevares ved mellem 5 °C og 40 °C. Højere temperaturer eller kilder til høje temperaturer, f.eks. ild, kan beskadige batteriet.

• Skil ikke batteriet ad.

• Anbring ikke batteriet i vand. Anbring batteriet på et køligt og tørt sted med god luftgennemstrømning.

• Hvis batteriet lugter, er varmt, eller hvis varmen forårsager deformation af batteriet under drift, opbevaring eller opladning, skal du fjerne batteriet og ikke bruge det.

• Sørg for, at batteriet eller batteriopladeren er fastgjort under transport for at undgå beskadigelse.

• Sørg for, at batteriopladeren ikke bliver for varm. Bortskaffelse

• Overhold de lokale krav til genanvendelse og de gældende regler.

• Bortskaf alle kemikalier, som f.eks. motorolie eller frostvæske, hos et servicecenter eller på en lokal miljøstation.

• Når produktet ikke længere er i brug, skal det sendes til en Husqvarna forhandler eller bortskaffes på en lokal genbrugsstation.

Lydtryksniveau ved brugerens øre, dB (A) 84 84 87 Vibrationsniveauer

Vibrationer øverste håndtag, m/s

Motorens effektangivelse er den gennemsnitlige nettoeffekt (ved det anførte omdrejningstal) for en typisk pro- duktionsmodel af motoren målt iht. SAE-standarden J1349/ISO1585. Motorer fra masseproduktionen kan afvi- ge fra denne værdi. Den faktiske effekt på motoren, som monteres i det færdige produkt, vil afhænge af drifts- hastigheden, miljøhensyn og andre værdier.

Hvis SAE-30-olien anvendes ved temperaturer under +5 °C, er der risiko for, at den ikke smører motoren til- strækkeligt. Dette kan forårsage skader på motoren. Se Sådan udskiftes motorolien på side 64 for den korrek- te olie til lave temperaturer.

Støjemissioner til omgivelserne målt som lydeffekt (L

) i henhold til EF-direktiv 2000/14/EF.

Vægt Med tomme tanke, kg 30,5 31,5 32,0 33,0 Støjemissioner

Motorens effektangivelse er den gennemsnitlige nettoeffekt (ved det anførte omdrejningstal) for en typisk pro- duktionsmodel af motoren målt iht. SAE-standarden J1349/ISO1585. Motorer fra masseproduktionen kan afvi- ge fra denne værdi. Den faktiske effekt på motoren, som monteres i det færdige produkt, vil afhænge af drifts- hastigheden, miljøhensyn og andre værdier.

Hvis SAE-30-olien anvendes ved temperaturer under +5 °C, er der risiko for, at den ikke smører motoren til- strækkeligt. Dette kan forårsage skader på motoren. Se Sådan udskiftes motorolien på side 64 for den korrek- te olie til lave temperaturer.

Støjemissioner til omgivelserne målt som lydeffekt (L

) i henhold til EF-direktiv 2000/14/EF.

Lydtryksniveau ved brugerens øre, dB (A)

Vibrationer øverste håndtag, m/s

• af den 17. maj 2006 "angående maskiner" 2006/42/EF

• af den 26. februar 2014 "angående elektromagnetisk kompatibilitet" 2014/30/EU

• af den 8. maj 2000 "angående emission af støj til omgivelserne" 2000/14/EF

• af den 8. juni 2011 "om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr" 2011/65/EU Oplysninger om støjafgivelse findes i de tekniske specifikationer. Der er anvendt følgende standarder:

Hvis ikke andet er angivet, er de ovennævnte standarder de senest udgivne versioner. Udpeget organ: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala har udstedt rapporter vedrørende opfyldelse af bestemmelserne iht. bilag VI til RÅDETS DIREKTIV af 8. maj 2000 "angående emission af støj til omgivelserne" 2000/14/EU. Huskvarna, 30.09.2021 Claes Losdal, udviklingschef/haveprodukter (autoriseret repræsentant for Husqvarna AB og ansvarlig for teknisk dokumentation)

• Ikke bruk produktet hvis det er defekt.

• Du må aldri løfte produktet når motoren er i gang. Hvis du må løfte produktet, må du først stoppe motoren og koble tenningskabelen fra tennpluggen.

• Bruk tykke langbukser.

• Skift klær umiddelbart hvis du søler drivstoff på klærne.

• Flytt produktet minst 3 m (10 fot) fra stedet der du fylte tanken, før du starter det.

• Før du utfører vedlikehold på produktet, må du stoppe motoren og fjerne tenningskabelen fra tennpluggen. På LC 347VE, LC 353VE må du også fjerne batteriet.

Innledning ADVARSEL: Før du monterer produktet, må du lese kapittelet om sikkerhet. På LC 347VE, LC 353VE må du også fjerne batteriet. Slik justerer du håndtaket

stopper og du hører et klikk. (Fig. 20)

stopper og du hører et klikk. (Fig. 20)

• Hvis en finfordelingsplugg og en finfordelingskniv er festet, tar du dem av.

Slik kontrollerer du oljenivået på side 283

2. Fyll langsomt med en bensinkanne. Hvis du søler

4. Trekk til drivstofflokket helt. Hvis drivstofflokket ikke

når du hører et klikk. (Fig. 29)

6. Når du fester den nye kniven, må du peke de

6. Kontroller oljenivået på peilepinnen.

1. Bruk produktet til drivstofftanken er tom.

2. Fjern tenningskabelen fra tennpluggen.

Slik kontrollerer du oljenivået på side 283

Slik lader du batteriet på side 283

LED-lampe 1 lyser grønt, og LED- lampe 2 lyser rødt. 33–54 % LED-lampe 1 og 2 lyser grønt, og LED-lampe 3 lyser rødt. 55–77 % LED-lampe 1, 2 og 3 lyser grønt, og LED-lampe 4 lyser rødt. 78–100 % Indikatorlampe på batteri- laderen Status Konstant rødt lys Batteriet lader. Konstant grønt lys Batteriet er fullt oppladet. Kontrollere tennpluggen OBS: Bruk alltid anbefalt type tennplugg. Feil tennpluggtype kan føre til skade på produktet.

3. Når du monterer luftfilteret, må du passe på at det

1. Hvis du vil øke hastigheten, dreier du

1. Hvis du vil øke hastigheten, dreier du

• Batteriet må ikke demonteres.

• Når produktet ikke lenger er i bruk, kan du sende det til en Husqvarna-forhandler eller kaste det ved et returpunkt.
