NAUDOJIMO INSTRUKCIJA LC 247SP HUSQVARNA

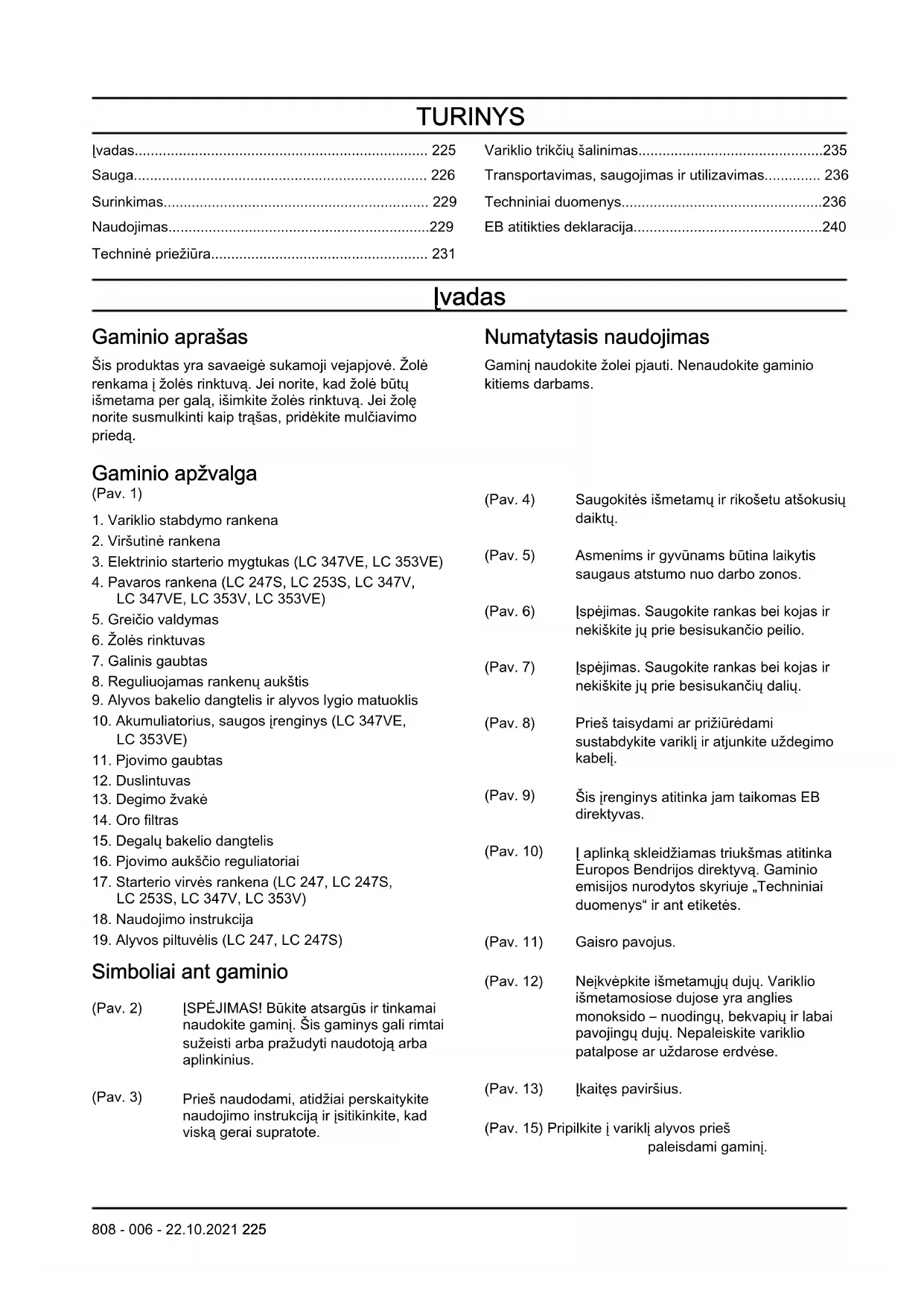

• Įvadas p. 225
• Sauga p. 226
• Surinkimas p. 229
• Naudojimas p. 229
• Techninė priežiūra p. 231
• Variklio trikčių šalinimas p. 235
• Transportavimas, saugojimas ir utilizavimas p. 236
• Techniniai duomenys p. 236
• EB atitikties deklaracija Įvadas Gaminio aprašas Šis produktas yra savaeigė sukamoji vejapjovė. Žolė renkama į žolės rinktuvą. Jei norite, kad žolė būtų išmetama per galą, išimkite žolės rinktuvą. Jei žolę norite susmulkinti kaip trąšas, pridėkite mulčiavimo priedą. Numatytasis naudojimas Gaminį naudokite žolei pjauti. Nenaudokite gaminio kitiems darbams. Gaminio apžvalga (Pav. 1) p. 240

1. Variklio stabdymo rankena

2. Viršutinė rankena

8. Reguliuojamas rankenų aukštis

9. Alyvos bakelio dangtelis ir alyvos lygio matuoklis

15. Degalų bakelio dangtelis

16. Pjovimo aukščio reguliatoriai

Simboliai ant gaminio (Pav. 2) ĮSPĖJIMAS! Būkite atsargūs ir tinkamai naudokite gaminį. Šis gaminys gali rimtai sužeisti arba pražudyti naudotoją arba aplinkinius. (Pav. 3) Prieš naudodami, atidžiai perskaitykite naudojimo instrukciją ir įsitikinkite, kad viską gerai supratote. (Pav. 4) Saugokitės išmetamų ir rikošetu atšokusių daiktų. (Pav. 5) Asmenims ir gyvūnams būtina laikytis saugaus atstumo nuo darbo zonos. (Pav. 6) Įspėjimas. Saugokite rankas bei kojas ir nekiškite jų prie besisukančio peilio. (Pav. 7) Įspėjimas. Saugokite rankas bei kojas ir nekiškite jų prie besisukančių dalių. (Pav. 8) Prieš taisydami ar prižiūrėdami sustabdykite variklį ir atjunkite uždegimo kabelį. (Pav. 9) Šis įrenginys atitinka jam taikomas EB direktyvas. (Pav. 10) Į aplinką skleidžiamas triukšmas atitinka Europos Bendrijos direktyvą. Gaminio emisijos nurodytos skyriuje „Techniniai duomenys“ ir ant etiketės. (Pav. 11) Gaisro pavojus. (Pav. 12) Neįkvėpkite išmetamųjų dujų. Variklio išmetamosiose dujose yra anglies monoksido – nuodingų, bekvapių ir labai pavojingų dujų. Nepaleiskite variklio patalpose ar uždarose erdvėse. (Pav. 13) Įkaitęs paviršius. (Pav. 15) Pripilkite į variklį alyvos prieš paleisdami gaminį.

808 - 006 - 22.10.2021 225(Pav. 16) LC 247, LC 247S, LC 253S,

LC 347V, LC 353V paleidimo procedūra: Variklio stabdymo rankeną pastumkite žemyn, tada patraukite starterio virvės rankeną. (Pav. 17) LC 347VE, LC 353VE paleidi- mo procedūra: Variklio stab- dymo rankeną pastumkite že- myn ir paspauskite užvedimo mygtuką. (Pav. 14) Nuskaitomas kodas. Pasižymėkite: Kiti ant gaminio pateikti simboliai (lipdukai) nurodo kitų komercinių teritorijų sertifikavimo reikalavimus. „Euro V“ standartas PERSPĖJIMAS: Variklio modifikavimas panaikina šio produkto ES tipo patvirtinimą. Atsakomybė už gaminį Kaip nurodyta atsakomybės už gaminį įstatymuose, mes nesame atsakingi už mūsų gaminio sukeltą žalą, jei:

• gaminys netinkamai suremontuotas;

• gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis;

• gaminys turi kito gamintojo arba gamintojo nepatvirtintą priedą;

• gaminys suremontuotas ne patvirtintame techninės priežiūros centre arba jį suremontavo ne patvirtintas atstovas. Sauga Saugos ženklų reikšmės Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti dėmesį į ypač svarbias vadovo dalis. PERSPĖJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus arba, jei nesilaikoma vadove pateiktų nurodymų. PASTABA: Naudojamas, kai kyla pavojus sugadinti gaminį, kitas medžiagas arba padaryti žalą aplinkai, jei nesilaikoma vadove pateiktų nurodymų. Pasižymėkite: Naudojamas papildomai informacijai apie konkrečią situaciją pateikti. Bendrieji saugos nurodymai PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Netinkamai arba neatidžiai naudojant šis gaminys yra pavojingas. Jei nesilaikysite saugos nurodymų, kyla sužeidimų arba mirties pavojus.

• Šis gaminys veikdamas sukuria elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali trikdyti aktyviųjų arba pasyviųjų medicininių implantų veiklą. Kad sumažėtų sunkių ar mirtinų sužeidimų pavojus, medicininių implantų turintiems asmenims rekomenduojame prieš naudojant šį gaminį pasitarti su gydytoju ir implanto gamintoju.

• Visada elkitės atsargiai ir vadovaukitės sveiku protu. Jei tiksliai nežinote, kaip naudoti gaminį konkrečioje situacijoje, sustabdykite darbą ir prieš tęsdami darbą pasitarkite su „Husqvarna“ pardavimo atstovu.

• Atsiminkite, kad už nelaimingus atitikimus, kurių metu nukentės asmenys ar turtas, bus atsakingas naudotojas.

• Rūpinkitės gaminio švara. Įsitikinkite, kad aiškiai perskaitėte ženklus ir lipdukus.

• Neleiskite kitiems naudotis gaminiu, jei neįsitikinote, kad jie perskaitė ir suprato naudojimo instrukcijos turinį.

• Neleiskite gaminio naudoti vaikams.

• Pasirūpinkite, kad vaikai būtų toliau nuo darbo zonos. Būtina nuolatinė atsakingo suaugusiojo priežiūra.

• Neleiskite gaminio naudoti su instrukcijomis nesusipažinusiems asmenims.

• Visada prižiūrėkite gaminį naudojantį fizinę arba protinę negalią turintį asmenį. Būtina nuolatinė atsakingo suaugusiojo priežiūra.

• Neeksploatuokite gaminio, jeigu esate pavargę, sergate, vartojote alkoholio, narkotikų ar vaistų. Tai neigiamai veikia jūsų regėjimą, nuovoką ar koordinaciją.

• Neeksploatuokite gaminio, jei jis sugadintas.

• Nekeiskite gaminio ir nenaudokite jo, jei jį galėjo pakeisti kiti.

• Nekeiskite variklio greičio valdymo reguliavimo. Sauga darbo vietoje PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus. 226 808 - 006 - 22.10.2021• Prieš naudodami gaminį nuo darbo zonos pašalinkite tokius objektus, kaip šakos, šakelės ir akmenys.

• Atsitrenkę į pjovimo įrangą objektai gali atšokti ir sužeisti asmenis bei sugadinti daiktus. Šalia esantiems asmenims ir gyvūnams būtina laikytis saugaus atstumo nuo gaminio.

• Gaminio niekuomet nenaudokite blogu oru, pvz., kai pakyla rūkas, lyja, pučia stiprus vėjas, stipriai šąla ir gali žaibuoti. Darbas gaminiu blogu oru arba drėgnose ar šlapiose vietose yra varginantis. Blogu oru gali susidaryti pavojingos sąlygos, pvz., slidūs paviršiai.

• Saugokitės asmenų, daiktų ir tam tikrų situacijų kurios gali neleisti saugiai naudoti gaminio.

• Saugokitės kliūčių, pvz., šaknų, akmenų, šakelių, duobių ir griovių. Aukštoje žolėje kliūtys gali būti nematomos.

• Gali būti pavojinga pjauti žolę įkalnėse. Nenaudokite gaminio, jei šlaitas yra statesnis nei 15°.

• Šlaitus pjaukite skersai. Nevažiuokite į viršų ir žemyn.

• Būkite atsargūs artėdami prie nematomų kampų ir daiktų, kurie užstoja vaizdą. Darbo sauga PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Gaminį naudokite tik vejų žolei pjauti. Neleidžiama jo naudoti kitoms užduotims atlikti.

• Naudokite asmenines apsaugines priemones. Žr. Asmeninės apsauginės priemonės psl. 227

• Įsitikinkite, kad žinote, kaip greitai sustabdyti variklį nelaimės atveju.

• Niekada neužveskite variklio uždaroje erdvėje ar netoli degių medžiagų. Variklio išmetamosios dujos yra karštos, jose gali būti kibirkščių, kurios gali sukelti gaisrą.

• Nenaudokite gaminio tinkamai neuždengę peilio ir neuždėję kitų dangčių. Netinkamai uždėtas peilis gali atsilaisvinti ir sužeisti.

• Užtikrinkite, kad peilis neatsitrenktų į tokius objektus, kaip akmenys ir šaknys. Tai gali sugadinti peilį ir sulenkti variklio veleną. Sulenkta ašis sukelia didelę vibraciją ir kyla didžiulis pavojus, kad peilis atsilaisvins.

• Jei į peilį atsitrenkia objektas arba susidaro vibracijos, nedelsdami sustabdykite gaminį. Atjunkite uždegimo kabelį nuo uždegimo žvakės. Patikrinkite, ar gaminys neapgadintas. Pataisykite sugadintas dalis arba remonto darbus perleiskite įgaliotajam techninės priežiūros atstovui.

• Niekada neprijunkite variklio stabdžio rankenos prie rankenos visam laikui, kai variklis veikia.

• Padėkite gaminį ant stabilaus, plokščio paviršiaus ir paleiskite jį. Patikrinkite, ar peilis neliečia žemės ar kokių kitų daiktų.

• Visada būkite už gaminio, kai jį naudojate.

• Prižiūrėkite, kad visi ratukai būtų ant žemės ir abi rankas laikykite ant rankenos, kai naudojate gaminį. Saugokite rankas bei kojas ir nekiškite jų prie besisukančių peilių.

• Dirbant varikliui nepakreipkite gaminio.

• Būkite atsargūs, kai gaminį traukiate atgal.

• Dirbant varikliui nepakelkite gaminio. Jei gaminį turite pakelti, pirmiausia sustabdykite variklį ir atjunkite uždegimo kabelį nuo uždegimo žvakės.

• Naudodami gaminį neikite atgal.

• Veždami įrenginį per zonas be žolės, pvz., žvirgždo, akmenų ir asfalto takelius, sustabdykite variklį.

• Dirbant varikliui nebėkite su gaminiu. Naudodami gaminį visada eikite.

• Prieš pakeisdami pjovimo aukštį pirmiausia išjunkite variklį. Draudžiama reguliuoti, kai veikia variklis.

• Niekada nepaleiskite gaminio iš akių, kai veikia variklis. Išjunkite variklį ir įsitikinkite, kad pjovimo įranga nesisuka. Naudojimo saugos instrukcijos Asmeninės apsauginės priemonės PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Asmeninės apsauginės priemonės nepadės visiškai išvengti pavojaus susižeisti, tačiau nelaimingo atsitikimo atveju mažiau nukentėsite. Leiskite prekybos atstovui padėti pasirinkti tinkamą įrangą.

• Jei triukšmo lygis viršija 85 dB, naudokite klausos apsaugą

• Avėkite patvarius, neslystančius batus. Neavėkite atvirų batų ir nebūkite basi.

• Dėvėkite storas, ilgas kelnes.

• Kai būtina, pvz., montuojant, apžiūrint arba valant pjovimo įrangą, užsimaukite apsaugines pirštines. Gaminio apsauginės priemonės PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Nesinaudokite gaminiu, jei jo apsauginės priemonės yra netvarkingos.

• Reguliariai tikrinkite apsaugines priemones. Jei apsauginės priemonės yra pažeistos, pasitarkite su Husqvarna techninės priežiūros atstovu. Atlikite pjovimo gaubto patikrą. Pjovimo gaubtas sumažina gaminio vibracijas ir sumažina disko keliamą sužeidimų pavojų.

• Apžiūrėkite pjovimo gaubtą, kad įsitikintumėte, jog nėra pažeidimų, pvz., įtrūkių.

808 - 006 - 22.10.2021

227Akumuliatorius (LC 347VE, LC 353VE) PERSPĖJIMAS: Naudojant sugedusį akumuliatorių sumažėja produkto sauga. Visada naudokite tik gamintojo patvirtintą akumuliatorių. Akumuliatorius tiekia energiją elektriniam starteriui ir yra saugos įrenginys, užtikrinantis apsaugą nuo netyčinio užvedimo. Jeigu nenaudojate produkto ir ilgesniam laikui palikdami jį nuošaliau išimkite akumuliatorių. Norėdami patikrinti variklio stabdžio rankeną Variklio stabdžio rankena sustabdo variklį. Atleidus variklio stabdžio rankeną variklis sustoja.

• Paleiskite variklį, o tada atleiskite variklio stabdymo rankeną. Jei variklis nesustoja per 3 sekundes, paprašykite, kad įgaliotasis „Husqvarna“ techninės priežiūros atstovas sureguliuotų variklio rankeną. (Pav. 18) Duslintuvas Duslintuvas iki minimumo sumažina triukšmo lygį ir nukreipia nuo naudotojo variklio išmetamąsias dujas. Nenaudokite gaminio, jei nėra duslintuvo arba jis yra pažeistas. Esant pažeistam duslintuvui padidėja triukšmo lygis ir kyla gaisro pavojus. PERSPĖJIMAS: Darbo metu ir tada, kai variklis veikia tuščiąja eiga, duslintuvas labai įkaista ir kurį laiką išlieka karštas. Elkitės atsargiai su degiomis medžiagomis ir (arba) garais, kad išvengtumėte gaisro. Duslintuvo patikra

• Norėdami įsitikinti, kad duslintuvas yra tinkamai pritvirtintas ir nėra pažeistas, jį tikrinkite reguliariai. Degalų naudojimo sauga PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Neužveskite gaminio, jei ant gaminio yra kuro arba variklio alyvos. Nuvalykite nepageidaujamą kurą / alyvą ir palaukite, kol gaminys išdžius.

• Apsipylę drabužius kuru nedelsiant persirenkite.

• Neapsipilkite kūno kuru, nes jis gali sužaloti. Apsipylę kūną kuru, jį nusiplaukite muilu ir vandeniu.

• Neužveskite gaminio, jei iš variklio sunkiasi skysčiai. Reguliariai tikrinkite, ar iš variklio nesisunkia skysčiai.

• Atsargiai elkitės su kuru. Kuras yra degus, o jo garai – sprogūs, todėl neatsargiai elgiantis galima susižaloti arba žūti.

• Neįkvėpkite kuro garų, nes jie gali sužaloti. Pasirūpinkite tinkamu vedinimu.

• Nerūkykite greta kuro arba variklio.

• Nedėkite šiltų objektų greta kuro arba variklio.

• Nepilkite kuro, kai variklis užvestas.

• Prieš pildami kurą įsitikinkite, ar variklis ataušęs.

• Prieš pildami kurą lėtai atidarykite kuro bakelio dangtelį ir atsargiai išleiskite slėgį.

• Nepilkite į variklį kuro būdami patalpoje. Dėl oro stygiaus galima susižaloti arba žūti uždusus arba apsinuodijus anglies monoksidu.

• Stipriai užsukite kuro bakelio dangtelį. Nepakankamai stipriai užsukus kuro bakelį kyla gaisro pavojus.

• Prieš pradėdami darbą patraukite gaminį mažiausiai 3 m / 10 pėdų nuo vietos, kurioje pylėte kurą.

• Nepripilkite sklidino kuro bakelio. Šildamas kuras plečiasi. Palikite vietos kuro bakelio viršuje. Priežiūros saugos instrukcijos PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Variklio išmetamosiose dujose yra anglies monoksido – nuodingų, bekvapių ir labai pavojingų dujų. Nepaleiskite variklio patalpose ar uždarose erdvėse.

• Prieš atlikdami techninę gaminio priežiūrą, sustabdykite variklį ir atjunkite uždegimo kabelį nuo uždegimo žvakės. Jei naudojate LC 347VE, LC 353VE, išimkite akumuliatorių.

• Pjovimo įrangos techninės priežiūros darbus atlikite apsimovę apsaugines pirštines. Peilis labai aštrus ir gali lengvai įpjauti.

• Gamintojo nepatvirtinti priedai ir gaminio pakeitimai gali rimtai ar net mirtinai sužeisti. Nekeiskite gaminio. Visada naudokite tik gamintojo patvirtintus priedus.

• Jei techninė priežiūra atliekama netinkamai ir nereguliariai, padidėja sužeidimų ir žalos gaminiui pavojus.

• Atlikite tik savininko vadove nurodytus techninės priežiūros darbus. Visus kitus techninės priežiūros darbus turi atlikti patvirtintas „Husqvarna“ techninės priežiūros atstovas.

• Patvirtintas „Husqvarna“ techninės priežiūros atstovas turi reguliariai atlikti gaminio techninę priežiūrą.

• Pakeiskite pažeistas, sulūžusias arba susidėvėjusias dalis.

Įvadas PERSPĖJIMAS: Prieš surinkdami produktą perskaitykite skyrių apie saugą. Jei naudojate LC 347VE, LC 353VE, išimkite akumuliatorių. Rankenos reguliavimas

1. Atsukite apatines rankenėles.

2. Stumkite rankenėles iki apatinio griovelių krašto

kairėje ir dešinėje produkto pusėje. (Pav. 19)

3. Nustatykite rankenos aukštį į vieną iš dviejų aukščio

4. Stumkite rankenėles į viršų link rankenos, kol jos

sustos ir išgirsite spragtelėjimą. (Pav. 20)

5. Iki galo priveržkite rankenėles.

Gaminio nustatymas į gabenimo padėtį

1. Atsukite apatines rankenėles.

2. Stumkite rankenėles iki apatinio griovelių krašto

kairėje ir dešinėje gaminio pusėje. (Pav. 19)

3. Nulenkite rankeną pirmyn. (Pav. 21)

Gaminio paruošimas naudoti

1. Atlenkite rankeną į viršų. (Pav. 22)

2. Stumkite rankenėles į viršų link rankenos, kol jos

sustos ir išgirsite spragtelėjimą. (Pav. 20)

3. Iki galo priveržkite rankenėles.

Žolės rinktuvo montavimas

1. Įdėkite žolės rinktuvo rėmą į žolės krepšį taip, kad

standi krepšio dalis būtų apačioje. Rėmo rankeną laikykite žolės krepšio viršuje. (Pav. 23)

2. Įstatykite žolės rinktuvo rėmo apatinę dalį į griovelį

žolės rinktuvo apačioje.

3. Pritvirtinkite žolės krepšį prie žolės rinktuvo rėmo

fiksatoriais. (Pav. 24)

4. Pakelkite galinį dangtį.

5. Prikabinkite žolės rinktuvą prie viršutinio važiuoklės

6. Įdėkite apatinę žolės rinktuvo dalį į žolės išmetimo

kanalą. (Pav. 25) Mulčiavimo priedo montavimas (priedas)

1. Pakelkite galinį gaubtą ir išimkite žolės rinktuvą.

2. Įstatykite mulčiavimo priedą į išmetimo kanalą. (Pav.

3. Pakeiskite peilį mulčiavimo peiliu, pridedamu prie

mulčiavimo rinkinio. Žr. Techniniai duomenys psl.

Žolės pjovimas nenaudojant žolės rinktuvo arba mulčiavimo priedo

• Pakelkite galinį gaubtą ir išimkite žolės rinktuvą.

• Jei mulčiavimo priedas ir mulčiavimo peilis uždėti, nuimkite juos.

• Prieš naudodami gaminį, uždarykite galinį gaubtą. Kai naudojate gaminį, nupjauta žolė išmetama po galiniu dangčiu. Naudojimas Įvadas PERSPĖJIMAS: Prieš naudodami gaminį perskaitykite ir supraskite saugos skyriaus informaciją. Husqvarna Connect Husqvarna Connect yra nemokama programėlė, skirta mobiliesiems įrenginiams. Programėlė Husqvarna Connect suteikia Husqvarna gaminiui papildomas funkcijas:

• Papildoma informacija apie gaminį.

• Informacija ir patarimai apie gaminio dalis ir priežiūrą. Norėdami pradėti naudoti Husqvarna Connect

1. Atsisiųskite „Husqvarna Connect“ programėlę į

3. Norėdami prisijungti ir užregistruoti gaminį,

vadovaukitės programėlėje Husqvarna Connect pateiktomis instrukcijomis. Pasižymėkite: Programėlė Husqvarna Connect nėra prieinama visose programėlių

808 - 006 - 22.10.2021 229parduotuvėse. Dėl išsamesnės informacijos

kreipkitės į savo techninės priežiūros atstovą. Veiksmai prieš naudojant įrenginį

1. Atidžiai perskaitykite naudojimo instrukciją ir

įsitikinkite, kad viską gerai supratote.

2. Apžiūrėkite pjovimo įrangą ir įsitikinkite, kad ji

tinkamai prijungta ir sureguliuota. Žr. Pjovimo įrangos patikrinimas psl. 232

3. Patikrinkite alyvos lygį ir, jei reikia, papildykite

variklio alyva. Žr. Alyvos lygio tikrinimas psl. 232

4. Užpildykite degalų bakelį. Žr.

Norėdami pripildyti degalų psl. 230

Norėdami pripildyti degalų Jei įmanoma, naudokite ekologišką / alkilato benziną. Jei ekologiško / alkilato benzino naudoti negalite, naudokite geros kokybės bešvinį benziną arba benziną su švinu, kurio oktaninis skaičius ne mažesnis nei 90. PASTABA: Nenaudokite benzino, kurio oktaninis skaičius yra mažesnis nei 90 RON (87 AKI). Antraip galima sugadinti gaminį.

1. Lėtai atsukite kuro bakelio dangtelį, kad išleistumėte

2. Lėtai pilkite iš degalų kanistro. Jei išliejate kurą,

nuvalykite jį audiniu ir palaukite, kol kuras išdžius.

3. Nuvalykite sritį aplink kuro bakelio dangtelį.

4. Stipriai užsukite kuro bakelio dangtelį.

Nepakankamai stipriai užsukus kuro bakelį kyla gaisro pavojus.

5. Prieš pradėdami darbą patraukite gaminį mažiausiai

3 m (10 pėdų) nuo vietos, kurioje pylėte kurą. Pjovimo aukščio nustatymas Galima nustatyti 6 pjovimo aukščio padėtis.

1. Kad sumažintumėte pjovimo aukštį, pjovimo aukščio

svirtį palenkite atgal.

2. Kad padidintumėte pjovimo aukštį, pjovimo aukščio

svirtį palenkite į priekį. (Pav. 27) PASTABA: Nenustatykite per žemo pjovimo aukščio. Peiliai gali užkliudyti žemę, jei vejos paviršius nelygus. Įrenginio paleidimas

• Įsitikinkite, kada uždegimo kabelis prijungtas prie uždegimo žvakės. Paleidimas rankiniu būdu (LC 247, LC 247S, LC 253S, LC 347V, LC 353V)

1. Stovėkite už gaminio.

2. Laikykite variklio stabdymo rankeną prispaudę prie

3. Dešine ranka laikykite starterio lynelį.

4. Lėtai patraukite starterio lynelį, kol pajusite

5. Tada stipriai patraukite, kad paleistumėte variklį.

PERSPĖJIMAS: Nevyniokite starterio virvės sau ant rankos. Elektrinis užvedimas (LC 347VE, LC 353VE)

1. Patikrinkite, ar akumuliatorius įkrautas. Žr.

Prieš naudodami akumuliatorių pirmą kartą psl. 233

2. Prijunkite akumuliatorių prie variklio. Akumuliatorius

bus užfiksuotas tada, kai išgirsite spragtelėjimą. (Pav. 29)

3. Stovėdami už gaminio laikykite variklio stabdžio

starterio mygtuką (B). Variklis paleidžiamas. Pasižymėkite: Jei variklis neužsiveda, palaukite 1 minutę ir bandykite vėl užvesti. Ratų pavaros naudojimas

• Modeliuose su pavaros rankena traukite pavaros rankeną viršutinės rankenos kryptimi. (Pav. 31)

• Modeliuose su greičio valdymu, norėdami didinti greitį, stumkite greičio valdymo svirtį į priekį, norėdami mažinti – traukite atgal. (Pav. 32)

• Prieš patraukdami gaminį atgal, išjunkite pavarą ir pastumkite įrenginį į priekį apie 10 cm.

• Atleiskite pavaros rankeną, kad išjungtumėte pavarą, pvz., kai priartėjate prie kliūties. Įrenginio sustabdymas

• Norėdami išjungti variklį, atleiskite variklio stabdymo rankeną. Norėdami išimti akumuliatorių (LC 347VE & LC 353VE) Kai gaminys nenaudojamas, išimkite akumuliatorių, kad išvengtumėte netyčinio variklio paleidimo.

• Paspauskite fiksavimo mygtuką (A) ir išimkite akumuliatorių. (Pav. 33) Gerų rezultatų gavimas

• Visada naudokite pagaląstą peilį. Atšipęs peilis netaisyklingai nupjauna ir žolės paviršius pagelsta. Be to, aštrus peilis naudoja mažiau energijos nei atšipęs.

808 - 006 - 22.10.2021• Nepjaukite daugiau nei 1/3 žolės ilgio. Pirmiausia

nupjaukite nustatę didelį aukštį. Patikrinkite rezultatą ir sumažinkite pjovimo aukštį iki tinkamo lygio. Jeigu žolė tikrai aukšta, judėkite lėtai ir, jei reikia, pjaukite 2 kartus.

• Kiekvieną kartą pjaukite skirtingomis kryptimis, kad vejoje nesusidarytų dryžiai.

• Pjovimo dangtis turi būti visuomet švarus. Prikibusi žolė ir purvas vidinėje pjovimo dangčio dalyje gali turėti įtakos pjovimo rezultatams. Žr. Pjovimo įrangos gaubto vidinio paviršiaus valymas psl. 232

Techninė priežiūra Įvadas PERSPĖJIMAS: Prieš atlikdami priežiūros darbus perskaitykite ir supraskite saugos skyriaus informaciją. Visiems gaminio techninės priežiūros ir remonto darbams reikia specialių apmokymų. Garantuojame profesionalaus remonto ir techninės priežiūros darbų pasiekiamumą. Jei jūsų pardavėjas nėra techninės priežiūros atstovas, paprašykite jo informacijos apie artimiausią techninės priežiūros atstovą. Techninės priežiūros grafikas PASTABA: Įsitikinkite, kad oro filtras yra tinkamai įdėtas ir nesiglaudžia prie žemės, kai keliate gaminį. Pavojus sugadinti variklį. PASTABA: Jei naudojate modelius su elektriniu starteriu, išimkite akumuliatorių prieš atlikdami priežiūros arba remonto darbus ar valydami produktą. Techninės priežiūros intervalai apskaičiuojami pagal kasdienį gaminio naudojimą. Intervalai keičiasi, jei gaminys nenaudojamas kasdien. Techninės priežiūros informacijos, pažymėtos *, žr. instrukcijas, pateikiamas Techninė priežiūra psl. 231

Techninė priežiūra Kasdien Kas mėnesį Kas sezoną Atlikti bendrąją apžiūrą X Patikrinti alyvos lygį X Pakeisti alyvą (pirmą kartą po 5 naudojimo valandų, tada kas 50 naudojimo valandų)

Gaminio valymas X Patikrinti pjovimo įrangą X Patikrinti pjovimo gaubtą * X Patikrinti variklio stabdymo rankeną * X Patikrinti duslintuvą * X Patikrinti uždegimo žvakę. Esant reikalui išvalykite arba pakeiskite uždegimo žvakę

Apžiūrėti oro filtrą X Išvalyti oro filtrą

Pakeisti oro filtrą X Patikrinti degalų sistemą X

Jei gaminys naudojamas dideliu pajėgumu arba esant aukštai aplinkos temperatūrai, keiskite variklio alyvą kas 25 valandas.

Valykite dažniau, jei gaminys naudojamas aplinkoje, kurioje yra daug dulkių arba oru sklindančių dalelių. Pa- keiskite oro filtrą, jei jis smarkiai užterštas.

808 - 006 - 22.10.2021 231Techninė priežiūra Kasdien Kas mėnesį Kas sezoną

• Įsitikinkite, kad gaminio veržlės ir varžtai yra tinkamai priveržti. Gaminio valymas iš išorės

• Lapus, žolę ir purvą nuvalykite šepečiu.

• Apžiūrėkite ar neužsikišusi oro įsiurbimo anga variklio viršuje.

• Gaminio neplaukite aukšto slėgio plovimo aparatu.

• Jei gaminį valote vandeniu, nepilkite vandens tiesiai ant variklio. Pjovimo įrangos gaubto vidinio paviršiaus valymas

1. Ištuštinkite kuro bakelį.

2. Paverskite įrenginį ant šono ant duslintuvo.

PASTABA: Jei gaminį paversite ant oro filtro, galite sugadinti variklį.

3. Vandeniu apliekite vidinį pjovimo įrangos gaubto

paviršių. Pjovimo įrangos patikrinimas PERSPĖJIMAS: Kad įranga netyčia nepasileistų, ištraukite uždegimo kabelį iš uždegimo žvakės. PERSPĖJIMAS: Pjovimo įrangos techninės priežiūros darbus atlikite apsimovę apsaugines pirštines. Peilis labai aštrus ir gali lengvai įpjauti.

1. Patikrinkite, ar pjovimo įranga nepažeista ir

neįskilusi. Visada pakeiskite pažeistą pjovimo įrangą.

2. Apžiūrėkite peilį, ar jis nepažeistas ir neatšipęs.

Pasižymėkite: Pagalandus peilį jį reikia subalansuoti. Pagaląsti, pakeisti ir subalansuoti peilį turi techninės priežiūros centro darbuotojai. Jei susidūrėte su kliūtimi, dėl kurios įrenginys sustojo, pakeiskite pažeistą peilį. Leiskite techninės priežiūros centro darbuotojams nuspręsti, ar peilį dar galima galąsti, ar jau reikia keisti. Peilio keitimas

1. Užfiksuokite peilį medžio bloku. (Pav. 34)

2. Išimkite peilio varžtą ir spyruoklinę poveržlę.

4. Patikrinkite peilio atramą ir peilio tvirtinimo varžtą, ar

5. Patikrinkite variklio veleną, kad įsitikintumėte, ar jis

6. Įdėję naują peilį nukreipkite jo kampus pjovimo

įrangos gaubto kryptimi. (Pav. 35)

7. Įsitikinkite, kad peilis sulygiuotas su peilio veleno

8. Užfiksuokite peilį medžio bloku. Uždėkite spyruoklės

poveržlę ir pritvirtinkite varžtą ir poveržlę 70 Nm sukimo momento jėga. (Pav. 36)

9. Ranka pasukite peilį ir patikrinkite, ar jis laisvai

sukasi. PERSPĖJIMAS: Apsimaukite pirštines sunkiam darbui. Peilis labai aštrus ir gali lengvai įpjauti.

10. Paleiskite gaminį, kad išbandytumėte peilį. Jei peilis

netinkamai uždėtas, gaminys vibruoja arba pjaunama nepakankamai gerai. Alyvos lygio tikrinimas PASTABA: Per mažas alyvos kiekis gali sukelti variklio gedimus. Prieš paleisdami gaminį patikrinkite alyvos lygį.

1. Pastatykite gaminį ant lygaus paviršiaus.

2. Nusukite alyvos bakelio dangtelį su pritvirtintu alyvos

3. Nuvalykite alyvą nuo alyvos lygio matuoklio.

4. Visiškai įmerkite alyvos lygio matuoklį į alyvos bakelį,

kad išsiaiškintumėte alyvos lygį.

5. Ištraukite alyvos lygio matuoklį.

6. Alyva ant matuoklio rodo esamą alyvos lygį.

7. Jei alyvos lygis žemas, pripilkite variklio alyvos ir vėl

patikrinkite alyvos lygį. Pasižymėkite: Naudokite piltuvėlį, kad išvengtumėte taškymosi. 232 808 - 006 - 22.10.2021Norėdami pakeisti variklio alyvą PERSPĖJIMAS: Iš karto sustabdžius variklį variklio alyva yra labai karšta. Prieš išleisdami variklio alyvą, leiskite varikliui atvėsti. Jei užsipilsite variklio alyvos ant odos, nuvalykite ją muilu ir vandeniu. (Pav. 37)

1. Eksploatuokite gaminį, kol degalų bakelis ištuštės.

2. Nuimkite uždegimo kabelį nuo uždegimo žvakės.

3. Nuimkite alyvos bakelio dangtelį.

4. Po gaminiu padėkite konteinerį, į kurį surinksite

5. Pakreipkite įrenginį, kad išleistumėte variklio alyvą iš

6. Pripilkite naujos variklio alyvos. Rekomenduojamo

tipo ieškokite Techniniai duomenys psl. 236

7. Patikrinkite alyvos lygį. Žr.

Alyvos lygio tikrinimas psl.

Akumuliatorius (LC 347VE, LC 353VE) PERSPĖJIMAS: Naudojant sugedusį akumuliatorių sumažėja produkto sauga. Visada naudokite tik gamintojo patvirtintą akumuliatorių. Akumuliatorius tiekia energiją elektriniam starteriui ir yra saugos įrenginys, užtikrinantis apsaugą nuo netyčinio užvedimo. Jeigu nenaudojate produkto ir ilgesniam laikui palikdami jį nuošaliau išimkite akumuliatorių. Prieš naudodami akumuliatorių pirmą kartą PASTABA: Neleiskite, kad akumuliatorius išsikrautų. Akumuliatoriui išsikrovus, galima jį pažeisti. Pakraukite akumuliatorių prieš pirmą kartą naudodami.

1. Prijunkite akumuliatoriaus įkroviklį prie

akumuliatoriaus (žr. Akumuliatoriaus įkrovimas psl.

2. Palaukite, kol įsijungs bent 1 žalias diodas.

3. Prijunkite akumuliatorių prie variklio (žr.

Akumuliatoriaus įkrovimas Jeigu įjungtas tik 1 arba nešviečia nė vienas indikatorius, būtina įkrauti akumuliatorių. Iškrautas akumuliatorius visiškai įkraunamas per 2 val. Įkraunant trumpiau nedaroma įtaka akumuliatoriaus eksploatavimo trukmei.

1. Prijunkite akumuliatoriaus įkroviklį prie

akumuliatoriaus. (Pav. 38)

2. Įjunkite baterijos įkroviklį į kištukinį lizdą, 100–240 V,

3. Pirmiausia ištraukite įkroviklį iš maitinimo lizdo, tada

– iš akumuliatoriaus. Baterijos įkrovimo būsena Akumuliatoriaus LED ekranas Būsena 1 diodas mirksi raudonai. 1–9 % 1 diodas nepertraukiamai šviečia rau- donai 10–32 % 1 diodas šviečia žaliai, o 2 diodas – raudonai. 33–54 % 1 ir 2 diodai šviečia žaliai, o 3 diodas – raudonai. 55–77 % 1, 2 ir 3 diodai šviečia žaliai, o 4 dio- das – raudonai. 78–100 % Akumuliatoriaus įkroviklio lempučių indikatorius Būsena Pastovi raudona šviesa Akumuliatorius įkrauna- mas. Pastovi žalia šviesa Akumuliatorius visiškai įkrautas. Uždegimo žvakės tikrinimas PASTABA: Visada naudokite rekomenduojamo tipo žvakes. Netinkamo tipo uždegimo žvakė gali pažeisti gaminį.

• Patikrinkite uždegimo žvakę, jei variklio galingumas mažas, jį sunku paleisti arba jis netinkamai veikia tuščiąja eiga.

• Norėdami sumažinti pašalinių medžiagų atsiradimą ant uždegimo žvakės elektrodų, laikykitės šių instrukcijų: a) Įsitikinkite, kad tinkamai sureguliuotas greitis tuščiąja eiga. b) Įsitikinkite, kad naudojate tinkamą kuro mišinį. c) Patikrinkite, ar oro filtras yra švarus.

• Jeigu uždegimo žvakė purvina, nuvalykite ją ir patikrinkite, ar nustatytas tinkamas tarpas tarp elektrodų, žr. Techniniai duomenys psl. 236 . (Pav. 39)

• Esant reikalui pakeiskite uždegimo žvakę. Oro filtras Dėl purvino oro filtro variklis gali būti pažeistas arba veikti netinkamai. Atlikite oro filtro techninę priežiūrą dažniau, jei gaminys naudojamas aplinkoje, kurioje daug dulkių. Norėdami daugiau informacijos apie tai, kada

808 - 006 - 22.10.2021

233reikia keisti oro filtrą, žr. Techninės priežiūros grafikas psl. 231

Pasižymėkite: Visada pakeiskite pažeistą oro filtrą. Oro filtro išėmimas ir įdėjimas (LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE) PERSPĖJIMAS: Mūvėkite apsaugines pirštines.

2. Atsargiai nuimkite oro filtro gaubtą (A) nuo variklio.

3. Išimkite oro filtrą (B). (Pav. 40)

4. Patikrinkite, ar oro filtras nepažeistas. Pažeistą oro

5. Išvalykite ir patikrinkite oro filtrą. Žr.

6. Montuokite priešinga eilės tvarka.

Oro filtro valymas Dėl purvino oro filtro variklis gali būti pažeistas arba veikti netinkamai. Dulkėtoje aplinkoje dažniau atlikite oro filtro priežiūrą. Žr. Techninės priežiūros grafikas psl. 231 , norėdami sužinoti, kada keisti oro filtrą.

1. Nuimkite oro filtro dangtelį ir išimkite filtrą.

2. Išvalykite filtrą, padaužydami į lygų paviršių. Filtrui

valyti nenaudokite tirpiklio su benzinu, žibalo ar suspausto oro. Pasižymėkite: Ilgą laiką naudotų oro filtrų neįmanoma visiškai išvalyti. Reguliariai pakeiskite oro filtrą. Pažeistus oro filtrus visada būtina pakeisti.

3. Montuodami oro filtrą įsitikinkite, kad jis visiškai

prisispaudžia prie filtro laikiklio. Kuro sistemos tikrinimas

• Patikrinkite kuro bakelio dangtelį ir užsandarinkite jį, kad nepažeistumėte.

• Patikrinkite kuro žarnelę ir įsitikinkite, kad ji neprateka. Jei kuro žarnelė pažeista, paprašykite, kad techninės priežiūros atstovas ją pakeistų. Sankabos laido reguliavimas (LC 247S, LC 253S) Jei atrodo, kad pavara veikia lėtai, būtina sureguliuoti sankabos laidą.

1. Norėdami padidinti pavaros greitį, pasukite

reguliavimo varžtą prieš laikrodžio rodyklę. Pasižymėkite: Jei pavara įjungiama nepatraukus pavaros rankenos, būtina pailginti laidą.

2. Norėdami pailginti laidą ir sumažinti pavaros greitį,

pasukite reguliavimo varžtą pagal laikrodžio rodyklę. (Pav. 41) Jei pavara veikia lėtai ją sureguliavus, paprašykite, kad įgaliotas techninės priežiūros atstovas pakeistų pavaros diržą. Norint reguliuoti reguliuojamo greičio sankabos laidą (LC 347V, LC 347VE, LC 353V, LC 353VE) Jei variklis užvestas ir negalima įjungti lėčiausio greičio, būtina reguliuoti greičio valdymą.

1. Norėdami padidinti pavaros greitį, pasukite

reguliavimo varžtą prieš laikrodžio rodyklę. Pasižymėkite: Jei pavara įjungiama nenaudojant greičio valdymo, būtina pailginti laidą.

2. Norėdami pailginti laidą ir sumažinti pavaros greitį,

pasukite reguliavimo varžtą pagal laikrodžio rodyklę. (Pav. 41) Jei pavara veikia lėtai ją sureguliavus, paprašykite, kad įgaliotas techninės priežiūros atstovas pakeistų pavaros diržą.

808 - 006 - 22.10.2021Variklio trikčių šalinimas

Problema Galima priežastis Sprendimas Nepavyksta užvesti variklio. Uždegimo kabelis prijungtas netinkamai. Prijunkite uždegimo kabelį prie uždegimo žvakės. Degalų bakelis yra tuščias. Į degalų bakelį pripilkite tinkamų degalų. Degalai yra pasenę. Ištuštinkite degalų bakelį ir karbiuratorių. Įpilkite naujo benzino. Užterštas karbiuratorius arba degalų lini- ja. Išvalykite karbiuratorių ir (arba) degalų li- niją. Uždegimo žvakės triktis. Sureguliuokite tarpą tarp elektrodų, išva- lykite arba pakeiskite uždegimo žvakę. Ant uždegimo žvakės yra degalų. Išvalykite žvakę. Nepavyksta sustabdyti variklio Stabdymo mechanizmas sugadintas. Atjunkite uždegimo kabelį nuo uždegimo žvakės. Gaminio remontą leiskite atlikti įgaliotam techninės priežiūros atstovui. Variklis veikia netolygiai. Uždegimo kabelis prijungtas netinkamai. Prijunkite uždegimo kabelį prie uždegimo žvakės. Užteršta degalų linija arba baigėsi dega- lų galiojimas. Išvalykite degalų liniją. Užpildykite dega- lų bakelį tinkamais degalais. Degalų bakelio dangtelis užsikimšo. Išvalykite degalų bakelio dangtelį. Į degalų sistemą pateko vandens arba purvo. Išleiskite degalus iš degalų bakelio. Už- pildykite degalų bakelį tinkamais dega- lais. Oro filtras yra purvinas. Išvalykite oro filtrą. Būtina sureguliuoti karbiuratorių. Karbiuratorių sureguliuoti leiskite techni- nės priežiūros atstovams. Variklis pernelyg įkaista. Per mažas variklio alyvos lygis. Įpilkite variklio alyvos. Oro srautas nepakankamas. Išvalykite oro filtrą ir oro filtro korpusą. Būtina sureguliuoti karbiuratorių. Karbiuratorių sureguliuoti leiskite techni- nės priežiūros atstovams. Gaminiui veikiant dideliu grei- čiu įvyksta uždegimo pertrū- kių. Tarpas tarp elektrodų uždegimo žvakėje yra per mažas. Sureguliuokite tarpą tarp elektrodų. Neįprastas variklio garsas naudojant gaminį normaliu pa- jėgumu. Netinkamo tipo benzinas. Ištuštinkite degalų bakelį ir karbiuratorių. Įpilkite naujo benzino. Žr. Kuro sistemos tikrinimas psl. 234 . Jei problema išlieka, kreipkitės į vietinį techninės priežiūros at- stovą.

808 - 006 - 22.10.2021 235Problema Galima priežastis Sprendimas

Variklis veikia netolygiai tuš- čiąja eiga. Uždegimo žvakė yra purvina, sugadinta arba tarpas tarp elektrodų yra per dide- lis. Sureguliuokite tarpą tarp elektrodų arba pakeiskite uždegimo žvakę. Būtina sureguliuoti karbiuratorių. Sureguliuokite karbiuratorių. Oro filtras yra purvinas. Išvalykite oro filtrą. Transportavimas, saugojimas ir utilizavimas Transportavimas ir laikymas

• Norėdami laikyti ir transportuoti gaminį ir kurą, įsitikinkite, kad jis neprateka ir neskleidžia išmetamųjų dujų. Žiežirbos arba atvira ugnis, pvz., elektriniai įrenginiai arba džiovintuvai, gali sukelti gaisrą.

• Laikydami ir transportuodami kurą visada naudokite patvirtintus konteinerius.

• Ištuštinkite kuro bakelį prieš padėdami gaminį laikyti ilgam laikui. Kurą išpilkite tinkamoje šalinimo vietoje.

• Saugiai pritvirtinkite gaminį jį transportuodami, kad nepažeistumėte ir išvengtumėte nelaimingų atsitikimų.

• Laikykite gaminį užrakintoje patalpoje, kad jo nepasiektų vaikai arba neįgalioti asmenys.

• Laikykite gaminį sausoje neužšąlančioje vietoje. Akumuliatoriaus ir įkroviklio transportavimas bei laikymas

• Neišimkite akumuliatoriaus, kol gaminys nesustojo ir neatvėso. Norėdami išimti akumuliatorių, paspauskite ir laikykite nuspaudę akumuliatoriaus viršuje esantį mygtuką ir išimkite akumuliatorių iš lizdo.

• Jei saugojimo laikas yra ilgesnis nei 30 dienų, įkraukite akumuliatorių, kol bus rodomos daugiau nei 3 žalios lemputės.

• Įkraukite akumuliatorių kartą per 3 mėnesius, kad akumuliatorius nesugestų.

• Akumuliatorių ir įkroviklį reikia laikyti nuo 5 °C iki 40 °C temperatūroje. Aukštesnė temperatūra arba aukštos temperatūros šaltiniai, pvz., gaisras, gali sugadinti akumuliatorių.

• Neardykite baterijos.

• Nepanardinkite akumuliatoriaus į vandenį. Laikykite akumuliatorių vėsioje ir sausoje vietoje, kurioje yra geras oro srautas.

• Jei akumuliatorius skleidžia kvapą, yra karštas arba jei dėl karščio jis deformuojasi veikimo, laikymo ar įkrovimo metu, išimkite akumuliatorių ir jo nenaudokite.

• Transportavimo metu užtikrinkite, kad akumuliatorius ar įkroviklis yra pritvirtinti, kad išvengtumėte žalos.

• Įsitikinkite, kad akumuliatoriaus įkroviklis neįkaista. Šalinimas

• Laikykitės vietinių atliekų tvarkymo reikalavimų ir galiojančių teisės aktų.

• Išpilkite visas chemines medžiagas, pvz., variklio alyvą arba aušinimo skystį techninės priežiūros centre arba tinkamoje šalinimo vietoje.

• Kai gaminys nebenaudojamas, nusiųskite jį „Husqvarna“ pardavėjui arba atiduokite į perdirbimo vietą.

• Utilizuokite akumuliatorių techninės priežiūros centre arba išmeskite jį panaudotų akumuliatorių tvarkymo centre. Techniniai duomenys LC 247 LC 247S LC 253S Variklis Gamintojas Husqvarna Husqvarna Husqvarna Modelis HS 139A HS 139A HS 166A 236 808 - 006 - 22.10.2021LC 247 LC 247S LC 253S Variklio tipas Vieno cilindro, ketur- taktis, oru aušinamas, OHV Vieno cilindro, ketur- taktis, oru aušinamas, OHV Vieno cilindro, ketur- taktis, oru aušinamas, OHV Darbinis tūris, cm

Greitis, sūk./min. 2900 2900 2900 Vardinė variklio galia, kW

Uždegimo sistema Degimo žvakė „Husqvarna HQT-7“ „Husqvarna HQT-7“ „Husqvarna HQT-7“ Tarpas tarp elektrodų, mm 0,7–0,8 0,7–0,8 0,7–0,8 Degalų ir tepimo sistema Variklio tepimo tipas Purškiamasis Purškiamasis Purškiamasis Degalų bakelio talpa, l 1 1 1 Alyvos bakelio talpa, l 0,5 0,5 0,5 Variklio alyva

Garso galios lygis, išmatuotas dB (A) 95 95 97 Garso galios lygis, garantuojamas L

Naudotojo ausį veikiantis garso slėgis, dB (A) 84 84 87 Vibracijos lygis

Viršutinės rankenos vibracija, m/s

“, galinis išmeti- mas Surinkimas, „BioC- lip

“, galinis išmeti- mas Surinkimas, „BioC- lip

Nurodyta variklio galia atitinka to modelio tipinės gamybos būdu pagaminto variklio vidutinę naudingąją ati- duodamą galią (varikliui veikiant nurodytu greičiu), išmatuotą pagal SAE standartą J1349 / ISO1585. Masinės gamybos būdu pagamintų variklių galia gali skirtis. Faktinė gaminyje įmontuoto variklio galia priklausys nuo darbinio greičio, aplinkos sąlygų ir kitų aplinkybių.

Jei SAE-30 alyva naudojama žemesnėje nei +5 °C temperatūroje, variklis gali būti suteptas nepakankamai. Dėl to gali atsirasti variklio gedimų. Daugiau informacijos apie tai, kokią alyvą naudoti esant žemai temperatū- rai, žr. Norėdami pakeisti variklio alyvą psl. 233

Triukšmas, skleidžiamas į aplinką, išmatuotas kaip garso galia (L

Pateikiamų triukšmo slėgio duomenų būdingoji statistinė sklaida (standartinis nuokrypis) lygi 1,2 dB (A).

Pateiktuose vibracijos lygio duomenyse yra 0,2 m/s

tipiška statistinė sklaida (standartinis nuokrypis).

Greitis, sūk./min. 2900 2900 2900 2900 Vardinė variklio galia, kW

Nurodyta variklio galia atitinka to modelio tipinės gamybos būdu pagaminto variklio vidutinę naudingąją ati- duodamą galią (varikliui veikiant nurodytu greičiu), išmatuotą pagal SAE standartą J1349 / ISO1585. Masinės gamybos būdu pagamintų variklių galia gali skirtis. Faktinė gaminyje įmontuoto variklio galia priklausys nuo darbinio greičio, aplinkos sąlygų ir kitų aplinkybių. 238 808 - 006 - 22.10.2021LC 347V LC 347VE LC 353V LC 353VE Variklio alyva

Svoris Su tuščiais bakeliais, kg 30,5 31,5 32,0 33,0 Skleidžiamas triukšmas

Garso galios lygis, išmatuotas dB (A) 95 95 97 97 Garso galios lygis, garantuojamas

Naudotojo ausį veikiantis garso slė- gis, dB (A)

Viršutinės rankenos vibracija, m/s

“, galinis išmetimas Surinkimas, „BioClip

“, galinis išmetimas Surinkimas, „BioClip

“, galinis išmetimas Surinkimas, „BioClip

Jei SAE-30 alyva naudojama žemesnėje nei +5 °C temperatūroje, variklis gali būti suteptas nepakankamai. Dėl to gali atsirasti variklio gedimų. Daugiau informacijos apie tai, kokią alyvą naudoti esant žemai temperatū- rai, žr. Norėdami pakeisti variklio alyvą psl. 233

Triukšmas, skleidžiamas į aplinką, išmatuotas kaip garso galia (L

Pateikiamų triukšmo slėgio duomenų būdingoji statistinė sklaida (standartinis nuokrypis) lygi 1,2 dB (A).

Pateiktuose vibracijos lygio duomenyse yra 0,2 m/s

tipiška statistinė sklaida (standartinis nuokrypis).

808 - 006 - 22.10.2021 239EB atitikties deklaracija

EB atitikties deklaracija Husqvarna AB, SE-561 82 Huskvarna, Švedija, tel. +46-36-146500, patvirtina, kad vejapjovės Husqvarna LC 247, LC 247S, LC 253S, LC 347V, LC 347VE, LC 353V ir LC 353VE, kurių serijos numeriai prasideda nuo 2021xxxxxxx, atitinka šių TARYBOS DIREKTYVŲ reikalavimus:

• 2006 m. gegužės 17 d. Direktyvos 2006/42/EB dėl mašinų;

• 2014 m. vasario 26 d. Direktyvos 2014/30/ES dėl elektromagnetinio suderinamumo;

• 2000 m. gegužės 8 d. Direktyvos 2000/14/EB dėl į aplinką skleidžiamo triukšmo.

• 2011 m. birželio 8 d. Direktyvos 2011/65/ES dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo. Daugiau informacijos apie triukšmo emisiją žr. „Techniniai duomenys“. Taikyti šie standartai:

Jei nenurodyta kitaip, taikomos naujausios paskelbtos nurodytų standartų versijos. Notifikuotoji įstaiga: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala pateikė ataskaitą dėl atitikties 2000 m. gegužės 8 d. TARYBOS DIREKTYVOS 2000/14/EB dėl į aplinką skleidžiamo triukšmo VI priedo reikalavimams įvertinimo. Huskvarna, 30.09.2021 Claes Losdal, plėtros vadovas / sodo produktai (įgaliotasis „Husqvarna AB“ atstovas, atsakingas už techninę dokumentaciją.)

2. Atvienojiet aizdedzes vadu no aizdedzes sveces.
