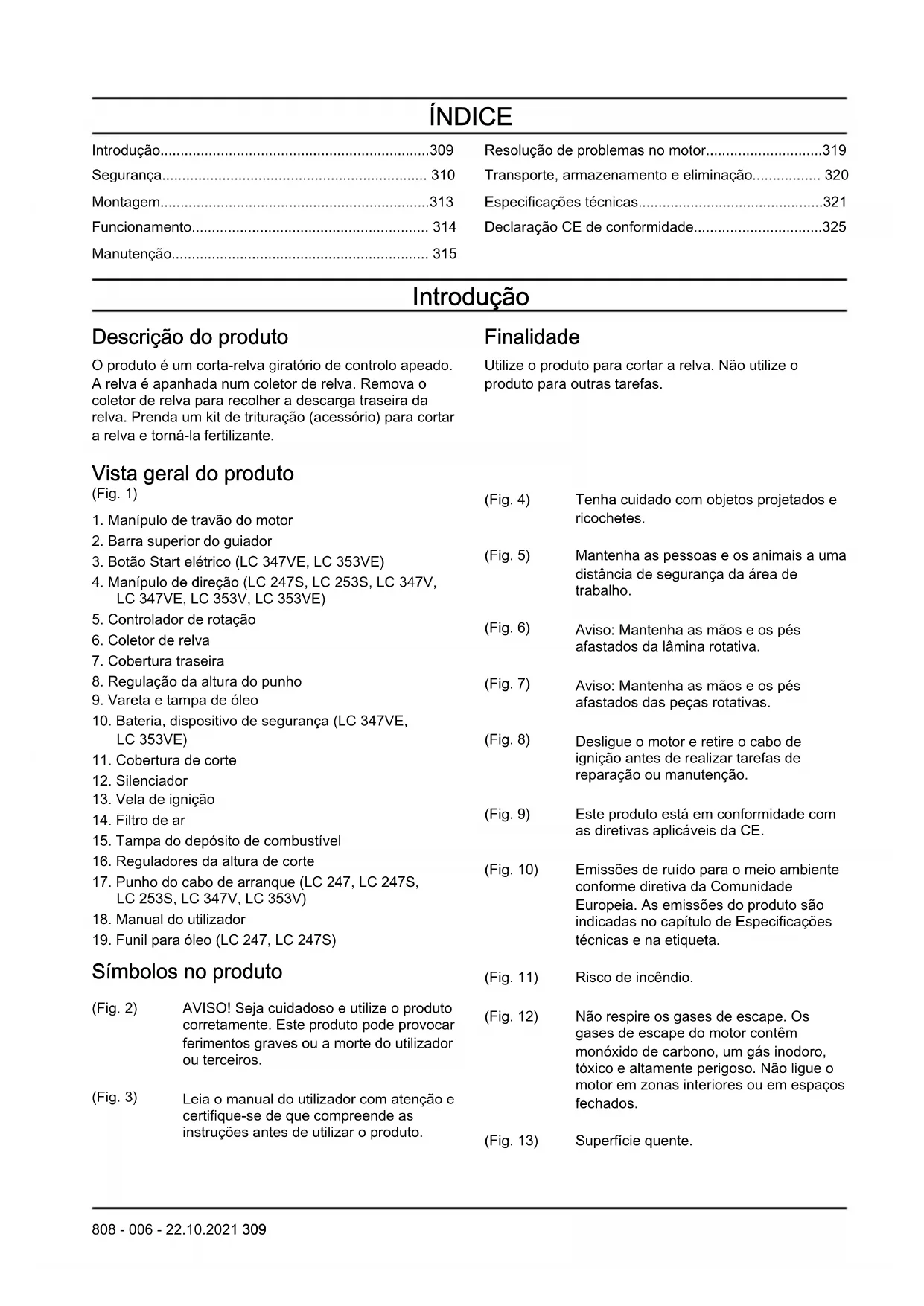

MANUAL DE UTILIZADOR LC 247SP HUSQVARNA

• Introdução p. 309
• Segurança p. 310
• Montagem p. 313
• Funcionamento p. 314
• Manutenção p. 315
• Resolução de problemas no motor p. 319
• Transporte, armazenamento e eliminação p. 320
• Especificações técnicas p. 321
• Declaração CE de conformidade Introdução Descrição do produto O produto é um corta-relva giratório de controlo apeado. A relva é apanhada num coletor de relva. Remova o coletor de relva para recolher a descarga traseira da relva. Prenda um kit de trituração (acessório) para cortar a relva e torná-la fertilizante. Finalidade Utilize o produto para cortar a relva. Não utilize o produto para outras tarefas. Vista geral do produto (Fig. 1) p. 325

4. Manípulo de direção (LC 247S, LC 253S, LC 347V,

LC 347VE, LC 353V, LC 353VE)

5. Controlador de rotação

8. Regulação da altura do punho

9. Vareta e tampa de óleo

10. Bateria, dispositivo de segurança (LC 347VE,

15. Tampa do depósito de combustível

Símbolos no produto (Fig. 2) AVISO! Seja cuidadoso e utilize o produto corretamente. Este produto pode provocar ferimentos graves ou a morte do utilizador ou terceiros. (Fig. 3) Leia o manual do utilizador com atenção e certifique-se de que compreende as instruções antes de utilizar o produto. (Fig. 4) Tenha cuidado com objetos projetados e ricochetes. (Fig. 5) Mantenha as pessoas e os animais a uma distância de segurança da área de trabalho. (Fig. 6) Aviso: Mantenha as mãos e os pés afastados da lâmina rotativa. (Fig. 7) Aviso: Mantenha as mãos e os pés afastados das peças rotativas. (Fig. 8) Desligue o motor e retire o cabo de ignição antes de realizar tarefas de reparação ou manutenção. (Fig. 9) Este produto está em conformidade com as diretivas aplicáveis da CE. (Fig. 10) Emissões de ruído para o meio ambiente conforme diretiva da Comunidade Europeia. As emissões do produto são indicadas no capítulo de Especificações técnicas e na etiqueta. (Fig. 11) Risco de incêndio. (Fig. 12) Não respire os gases de escape. Os gases de escape do motor contêm monóxido de carbono, um gás inodoro, tóxico e altamente perigoso. Não ligue o motor em zonas interiores ou em espaços fechados. (Fig. 13) Superfície quente.

808 - 006 - 22.10.2021 309(Fig. 15) Encha o motor com óleo an-

tes de ligar o produto. (Fig. 16) Procedimento de arranque para LC 247, LC 247S, LC 253S, LC 347V, LC 353V: Empurre o manípulo de travão do motor para baixo e puxe o punho do cabo de arranque. (Fig. 17) Procedimento de arranque para LC 347VE, LC 353VE: Empurre o manípulo de travão do motor para baixo e prima o botão Start. (Fig. 14) Código para leitura. Nota: Os restantes símbolos/autocolantes existentes no produto dizem respeito a exigências para homologação em outras áreas comerciais. Emissões Euro V ATENÇÃO: A adulteração do motor anula a aprovação deste produto pela UE. Responsabilidade pelo produto Como referido nas leis de responsabilidade pelo produto, não somos responsáveis por danos causados pelo nosso produto se:

• o produto tiver sido incorretamente reparado.

• o produto tiver sido reparado com peças que não sejam do fabricante ou que não sejam aprovadas pelo fabricante.

• o produto tiver um acessório que não seja do fabricante ou que não seja aprovado pelo fabricante.

• o produto não tiver sido reparado por um centro de assistência autorizado ou por uma autoridade aprovada. Segurança Definições de segurança Os avisos, as precauções e as notas são utilizados para indicar partes especialmente importantes do manual. ATENÇÃO: Utilizado no caso de existir risco de ferimento ou morte para o utilizador ou transeuntes, se não forem respeitadas as instruções do manual. CUIDADO: Utilizado se existir risco de danos para o produto, para outros materiais ou para a área adjacente, se não forem respeitadas as instruções do manual. Nota: Utilizado para disponibilizar informações adicionais necessárias numa determinada situação. Instruções de segurança gerais ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Este produto é perigoso se for utilizado de forma incorreta ou se não o utilizador for cuidadoso. Podem ocorrer ferimentos graves ou mesmo morte se as instruções de segurança não forem respeitadas.

• Este produto produz um campo eletromagnético durante o funcionamento. Em determinadas circunstâncias, este campo pode interferir com o funcionamento de implantes médicos ativos ou passivos. Para diminuir o risco de ferimentos graves ou mortais, recomendamos que os portadores de implantes médicos consultem o seu médico e o fabricante do implante antes de utilizar este produto.

• Seja sempre cuidadoso e use o seu senso comum. Se não tiver a certeza sobre como utilizar o produto numa situação especial, pare e fale com o seu revendedor Husqvarna antes de continuar.

• Tenha em atenção que o utilizador é responsável pelos acidentes que incluam outras pessoas ou a respetiva propriedade.

• Mantenha o produto limpo. Certifique-se de que pode ler claramente os sinais e os autocolantes.

• O produto só pode ser utilizado por pessoas que lerem e compreenderam o conteúdo do manual do operador.

• Não deixe uma criança utilizar o produto.

• Mantenha as crianças afastadas da área de trabalho. Tem de estar sempre presente um adulto responsável.

• Não deixe que o produto seja utilizado por uma pessoa que não conhece as instruções.

• Monitorize sempre a utilização do produto por pessoas com diminuição da capacidade física ou mental. Tem de estar sempre presente um adulto responsável.

• Não utilize o produto se estiver cansado, doente ou sob a influência de álcool, drogas ou medicamentos. Estes têm um efeito negativo na sua visão, atenção, capacidade de discernimento ou controlo físico.

• Não utilize o produto se este apresentar algum defeito.

• Não altere este produto e não o utilize se houver a possibilidade de ter sido alterado por outros.

808 - 006 - 22.10.2021• Não altere o ajuste do controlo da velocidade do

motor. Segurança no local de trabalho ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Retire objetos como ramos, galhos e pedras da área de trabalho antes de utilizar o produto.

• Os objetos que embatam no equipamento de corte podem ser projetados e causar danos a pessoas e objetos. Mantenha terceiros e animais a uma distância de segurança do produto.

• Nunca utilize o produto em más condições meteorológicas, como nevoeiro, chuva, ventos fortes, frio intenso e risco de trovoada. A utilização do produto em más condições meteorológicas ou em localizações molhadas ou com humidade é cansativa. As más condições meteorológicas podem causar condições perigosas, como superfícies escorregadias.

• Observe se há pessoas, objetos e situações que possam impedir o funcionamento seguro do produto.

• Observe se há obstáculos como raízes, pedras, ramos, buracos e valas. A relva longa pode ocultar obstáculos.

• Cortar relva em declives pode ser perigoso. Não utilize o produto em terrenos com um declive superior a 15°.

• Utilize o produto ao longo da face dos declives. Não se desloque para cima e para baixo.

• Tenha cuidado ao aproximar-se de esquinas com pouca visibilidade e de objetos que possam impedir uma boa visibilidade. Segurança do trabalho ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Utilize este produto apenas para cortar relva. Não é permitido utilizá-lo para outras tarefas.

• Use equipamento de proteção pessoal. Consulte Equipamento de proteção pessoal na página 311

• Certifique-se de que sabe como desligar o motor rapidamente em caso de emergência.

• Nunca ligue o motor num espaço fechado ou perto de material inflamável. Os gases de escape do motor são quentes e podem conter faíscas causadoras de incêndios.

• Não utilize o produto, a menos que a lâmina e todas as coberturas estejam corretamente montadas. Uma lâmina montada incorretamente pode soltar-se e causar ferimentos pessoais.

• Certifique-se de que a lâmina não atinge objetos como pedras e raízes. Isto pode causar danos à lâmina e dobrar o eixo do motor. Um eixo dobrado provoca fortes vibrações e um elevado risco de a lâmina se soltar.

• Se a lâmina atingir um objeto ou ocorrerem vibrações, pare o produto imediatamente. Desligue o cabo de ignição da vela de ignição. Examine se o produto apresenta sinais de danos. Repare os danos ou solicite a reparação numa oficina autorizada.

• Nunca ligue o manípulo de travão do motor de modo permanente ao punho durante o arranque do motor.

• Coloque o produto numa superfície estável e plana e ligue-o. Certifique-se de que a lâmina não atinge o solo ou outros objetos.

• Mantenha-se sempre por trás do produto quando o operar.

• Mantenha todas as rodas no chão e as duas mãos sobre o punho quando utilizar o produto. Mantenha as mãos e os pés afastados das lâminas rotativas.

• Não incline o produto quanto ligar o motor.

• Tenha cuidado quando puxar o produto para trás.

• Nunca levante o produto quando ligar o motor. Se tiver de levantar o produto, desligue primeiro o motor e o cabo de ignição da vela de ignição.

• Não caminhe para trás quando operar o produto.

• Desligue o motor quando se deslocar em zonas sem relva, por exemplo caminhos de gravilha, pedra e asfalto.

• Não corra com o produto quando o motor está ligado. Caminhe sempre que operar o produto.

• Pare o motor antes de mudar a altura de corte. Nunca efetue ajustes com o motor ligado.

• Nunca deixe o produto fora de vista com o motor ligado. Pare o motor e certifique-se de que o equipamento de corte não roda. Instruções de segurança para funcionamento Equipamento de proteção pessoal ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• O equipamento de proteção pessoal não previne totalmente os ferimentos mas diminui a respetiva gravidade em caso de acidente. Obtenha ajuda junto do seu concessionário para selecionar o equipamento certo.

• Utilize protetores acústicos se o nível de ruído for superior a 85 dB.

• Use botas ou sapatos antiderrapantes resistentes. Não use calçado aberto nem ande com os pés descalços.

• Use calças compridas e resistentes.

• Use luvas de proteção sempre que necessário, por exemplo, ao fixar, examinar ou limpar o equipamento de corte.

808 - 006 - 22.10.2021

311Dispositivos de segurança no produto ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Não utilize o produto com dispositivos de segurança defeituosos.

• Verifique regularmente os dispositivos de segurança. Se os dispositivos de segurança estiverem defeituosos, fale com a sua oficina Husqvarna autorizada. Verificar a cobertura de corte A cobertura de corte reduz as vibrações no produto e o risco de ferimentos causados pela lâmina.

• Examine a cobertura de corte para se certificar de que não existem danos, como fissuras. Bateria (LC 347VE, LC 353VE) ATENÇÃO: Uma bateria com defeito diminui a segurança do produto. Utilize sempre uma bateria aprovada pelo fabricante. A bateria fornece energia para o arranque elétrico e é um dispositivo de segurança que impede o arranque acidental. Retire a bateria quando não estiver a operar o produto e quando o deixar fora de vista. Verificar o punho do travão do motor O manípulo de travão do motor para o motor. Quando o manípulo de travão do motor é libertado, o motor para.

• Ligue o motor e depois solte o punho do travão do motor. Se o motor não parar em 3 segundos, solicite o ajuste do travão do motor numa oficina Husqvarna autorizada. (Fig. 18) Silenciador O silenciador mantém o mais baixo nível de ruído possível e afasta os gases de escape do utilizador. Não utilize o produto se o silenciador estiver defeituoso ou estiver em falta. Um silenciador defeituoso aumenta o nível de ruído e o risco de incêndio. ATENÇÃO: O silenciador fica muito quente durante e após a utilização e quando o motor funciona ao ralenti. Tenha cuidado junto de materiais inflamáveis e/ou vapores para evitar incêndios. Verificar o silenciador

• Examine o silenciador regularmente para se certificar de que está bem fixo e não está danificado. Segurança no manuseamento do combustível ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Não ligue o produto se houver combustível ou óleo do motor sobre o produto. Remova o combustível/ óleo indesejado e deixe o produto secar.

• Se derramar combustível na sua roupa, troque de roupa imediatamente.

• Não deixe que o combustível entre em contacto com o seu corpo, pois pode causar ferimentos. Se o combustível entrar em contacto com o seu corpo, use sabão e água para o remover.

• Não ligue o produto se o motor tiver uma fuga. Examine regularmente o motor quanto a fugas.

• Tenha cuidado com o combustível. O combustível é inflamável e os gases são explosivos e podem causar ferimentos ou morte.

• Não respire os gases do combustível, podem causar ferimentos. Certifique-se de que existe um fluxo de ar suficiente.

• Não fume perto de combustível ou do motor.

• Não coloque objetos quentes perto do combustível ou do motor.

• Não acrescente combustível com o motor em funcionamento.

• Certifique-se de que o motor está frio antes de reabastecer.

• Antes de reabastecer, abra lentamente a tampa do depósito de combustível e liberte a pressão com cuidado.

• Não adicione combustível ao motor numa área interior. O fluxo de ar insuficiente pode causar ferimentos ou morte devido a asfixia ou monóxido de carbono.

• Aperte completamente a tampa de depósito de combustível. Se a tampa de depósito de combustível não estiver apertada, existe um risco de incêndio.

• Desloque o produto a uma distância mínima de 3 m (10 pés) da posição onde abasteceu o depósito antes de começar.

• Não encha totalmente o depósito de combustível. O calor provoca a expansão do combustível. Mantenha um espaço na parte superior do depósito de combustível. Instruções de segurança para manutenção ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Os gases de escape do motor contêm monóxido de carbono, um gás inodoro, tóxico e altamente

808 - 006 - 22.10.2021perigoso. Não ligue o motor em zonas interiores ou

em espaços fechados.

• Antes de proceder à manutenção do produto, desligue o motor e retire o cabo de ignição da vela de ignição. No LC 347VE, LC 353VE, retire também a bateria.

• Use luvas de proteção quando realizar a manutenção do equipamento de corte. A lâmina é muito afiada e pode facilmente provocar cortes.

• A utilização de acessórios e a realização de alterações no produto que não sejam aprovadas pelo fabricante podem causar ferimentos graves ou morte. Não altere o produto. Utilize sempre acessórios que sejam aprovados pelo fabricante.

• Se a manutenção não for realizada de forma correta e regular, o risco de ferimentos e danos no produto aumenta.

• Realize apenas tarefas de manutenção indicadas neste manual do proprietário. Todas as outras operações de manutenção devem ser realizadas por uma oficina Husqvarna autorizada.

• Leve o produto regularmente a uma oficina Husqvarna autorizada para realizar a manutenção.

• Substitua as peças danificadas, gastas ou partidas. Montagem Introdução ATENÇÃO: Antes de montar o produto, leia o capítulo sobre segurança. No LC 347VE, LC 353VE, retire também a bateria. Ajustar o punho

1. Desaperte os manípulos inferiores.

2. Desloque os botões para a extremidade inferior das

ranhuras, dos lados esquerdo e direito do produto. (Fig. 19)

3. Defina a altura do punho para uma das 2 posições

4. Desloque os botões para cima em direção ao punho,

até pararem e ouvir um clique. (Fig. 20)

5. Aperte os botões totalmente.

Colocar o produto na posição de transporte

1. Desaperte os manípulos inferiores.

2. Desloque os botões para a extremidade inferior das

ranhuras, dos lados esquerdo e direito do produto. (Fig. 19)

3. Dobre a barra do guiador para a frente. (Fig. 21)

Para colocar o produto na posição de funcionamento

1. Dobre o punho para a posição vertical. (Fig. 22)

2. Desloque os botões para cima em direção ao punho,

até pararem e ouvir um clique. (Fig. 20)

3. Aperte os botões totalmente.

relva com a parte rígida do saco no fundo. Mantenha o punho da estrutura na parte superior do saco de relva. (Fig. 23)

2. Fixe a secção inferior da estrutura do coletor de

relva na ranhura da parte inferior do mesmo.

4. Levante a cobertura traseira.

de descarga da relva. (Fig. 25) Montar o tampão de trituração (acessório)

2. Coloque o tampão de trituração no canal de

3. Substitua a lâmina pela lâmina de trituração incluída

no kit de trituração. Consulte Especificações técnicas na página 321

Cortar relva sem coletor de relva ou tampão de trituração

• Levante a cobertura traseira e retire o coletor de relva.

• Se instalados, retire o tampão de trituração e a lâmina de trituração.

• Feche a cobertura traseira antes de utilizar o produto. Quando utilizar o produto, a relva cortada vai para baixo da cobertura traseira.

808 - 006 - 22.10.2021

313Funcionamento Introdução ATENÇÃO: Antes de utilizar o produto, tem ler e compreender o capítulo sobre segurança. Husqvarna Connect A Husqvarna Connect é uma aplicação gratuita para o seu dispositivo móvel. A aplicação Husqvarna Connect disponibiliza funções alargadas para o seu produto Husqvarna:

• Informações alargadas sobre o produto.

• Informações sobre, e ajuda relacionada com peças e manutenção do produto. Começar a utilizar Husqvarna Connect

1. Transfira a aplicação Husqvarna Connect para o seu

2. Registe-se na aplicação Husqvarna Connect.

3. Siga os passos das instruções na aplicação

Husqvarna Connect para ligar e registar o produto. Nota: A aplicação Husqvarna Connect não está disponível para transferência em todos os mercados. Para mais informações, contacte o revendedor com assistência técnica. Antes de utilizar o produto

1. Leia o manual do utilizador com atenção e certifique-

se de que compreende as instruções.

2. Examine o equipamento de corte para se certificar

3. Verifique o nível do óleo e abasteça com óleo do

motor, se necessário. Consulte Para verificar o nível do óleo na página 317

4. Encha o depósito de combustível. Consulte

Encher o depósito de combustível na página 314

Encher o depósito de combustível Se disponível, utilize gasolina com base em alquilatos/ ecológica. Se não estiver disponível gasolina com base em alquilatos/ecológica, utilize gasolina sem chumbo de boa qualidade ou gasolina com chumbo com um índice de octanas de pelo menos 90. CUIDADO: Não utilize gasolina com um índice de octanas inferior a 90 RON (87 AKI). Caso contrário, pode causar danos no produto.

1. Abra a tampa do depósito de combustível devagar

para libertar a pressão.

2. Encha lentamente com um recipiente de

combustível. Se derramar combustível, retire-o com um pano e deixe o combustível restante secar.

3. Limpe bem à volta da tampa do depósito de

combustível. Se a tampa de depósito de combustível não estiver apertada, existe um risco de incêndio.

5. Desloque o produto a uma distância mínima de 3 m

(10 pés) da posição onde abasteceu o depósito antes de começar. Definir a altura de corte A altura de corte pode ser ajustada em 6 níveis.

para aumentar a altura de corte. (Fig. 27) CUIDADO: Não regule a altura de corte demasiado baixa. As lâminas podem entrar em contacto com o solo se a superfície do relvado não estiver nivelada. Para ligar o produto

• Certifique-se de que o cabo de ignição está ligado à vela de ignição. Arranque manual (LC 247, LC 247S, LC 253S, LC 347V, LC 353V)

1. Mantenha-se atrás do produto.

2. Segure o manípulo de travão do motor contra a

barra de direção. (Fig. 28)

3. Segure o punho do cabo de arranque com a mão

4. Puxe lentamente o cabo de arranque até sentir

5. Puxe com força para fazer arrancar o motor.

ATENÇÃO: Não enrole o cabo de arranque na mão. Arranque elétrico (LC 347VE, LC 353VE)

1. Certifique-se de que a bateria está carregada.

Consulte Utilizar a bateria pela primeira vez na página 317

posição pretendida quando se ouve um clique. (Fig. 29)

3. Mantenha-se atrás do produto e segure o punho do

travão do motor (A) contra a barra de direção. (Fig. 30)

4. Mantenha premido o botão elétrico Start (B) durante

3-5 segundos. O motor arranca. Nota: Se o motor não arrancar, aguarde 1 minuto e tente ligar o produto novamente. Para utilizar a tração das rodas

• Para modelos com manípulo de direção, puxe o manípulo de direção na direção do punho superior. (Fig. 31)

• Para modelos com controlo da velocidade, desloque a alavanca de controlo da velocidade para a frente para aumentar a velocidade e para trás para diminuir a velocidade. (Fig. 32)

• Antes de puxar o produto para trás, desengate a transmissão e empurre o produto para a frente aproximadamente 10 cm.

• Solte o manípulo de direção para desengatar a transmissão, por exemplo quando se aproximar de um obstáculo. Para desligar o produto

• Para parar o motor solte o manípulo de travão do motor. Retirar a bateria (LC 347VE & LC 353VE) Para evitar o arranque acidental do motor, retire a bateria quando o produto não estiver em funcionamento.

• Prima o botão de bloqueio (A) e puxe a bateria para fora. (Fig. 33) Para obter bons resultados

• Utilize sempre uma lâmina bem afiada. Uma lâmina romba produz um resultado irregular e a superfície de corte da relva fica amarela. Uma lâmina afiada também gasta menos energia que uma lâmina romba.

• Não corte mais do que ⅓ do comprimento da relva. Corte primeiro com a altura de corte alta. Examine o resultado e reduza a altura de corte para um nível aplicável. Caso a relva esteja muito comprida, avance lentamente e corte duas vezes, se necessário.

• Corte em diferentes direções de cada vez, para evitar a formação de linhas no relvado.

• Mantenha a cobertura de corte limpa. A acumulação de relva e sujidade no lado interior da cobertura de corte pode diminuir o resultado de corte. Consulte Para limpar a superfície interior da cobertura de corte na página 316

Manutenção Introdução ATENÇÃO: Antes de efetuar a manutenção, tem de ler e compreender o capítulo sobre segurança. É necessária formação especial para realizar qualquer tarefa de manutenção ou reparação. Garantimos a disponibilidade de reparações e manutenção profissionais. Se o seu revendedor não for uma oficina autorizada, pergunte-lhes onde se situa a oficina autorizada mais próxima. Esquema de manutenção CUIDADO: Quando inclina o produto, certifique-se de que o filtro de ar está virado para cima e não contra o solo. Risco de danos no motor. CUIDADO: Para modelos com arranque elétrico, retire a bateria antes de efetuar a manutenção, reparação ou limpeza do produto. Os intervalos de manutenção são calculados a partir da utilização diária do produto. Os intervalos são alterados se o produto não for utilizado diariamente. Para manutenção identificada com * consulte as instruções em Manutenção na página 315

Manutenção Diariamente Mensalmente A cada esta- ção Efetuar uma inspeção geral X

808 - 006 - 22.10.2021 315Manutenção

Diariamente Mensalmente A cada esta- ção Examinar o nível do óleo X Substituir o óleo (pela primeira vez após 5 horas de utilização e, posteriormente, após cada 50 horas de utilização)

Limpar o produto X Examinar o equipamento de corte X Examinar a cobertura de corte* X Examinar o punho do travão do motor * X Examinar o silenciador * X Examine a vela de ignição. Se for necessário, limpe ou substitua a vela de ignição

Para efetuar uma inspeção geral

• Certifique-se de que todas as porcas e os parafusos do produto estão apertados corretamente. Para limpar o produto externamente

• Utilize uma escova para remover folhas, relva e sujidade.

• Certifique-se de que a entrada de ar na parte superior do motor não está bloqueada.

• Não utilize uma máquina de lavar à pressão para limpar o produto.

• Se utilizar água para limpar o produto, não verta água diretamente sobre o motor. Para limpar a superfície interior da cobertura de corte

1. Esvazie o depósito de combustível.

2. Coloque o produto de lado com o silenciador virado

para baixo. CUIDADO: Se o produto for colocado com o filtro de ar para baixo, o motor pode sofrer danos.

3. Utilize uma mangueira para enxaguar a superfície

interna da cobertura de corte com água. Para examinar o equipamento de corte ATENÇÃO: Para evitar o arranque acidental retire o cabo de ignição da vela de ignição. ATENÇÃO: Use luvas de proteção quando realizar a manutenção do equipamento de corte. A lâmina é muito afiada e pode facilmente provocar cortes.

1. Examine se o equipamento de corte está danificado

ou se apresenta fissuras. Substitua sempre um equipamento de corte danificado.

2. Olhe para a lâmina para verificar se está danificada

Se o produto for utilizado com carga pesada ou em temperaturas ambiente elevadas, substitua o óleo de mo- tor a cada 25 horas.

Limpe com mais frequência em ambientes poeirentos ou quando existirem resíduos aéreos. Substitua o filtro de ar, se estiver muito sujo. 316 808 - 006 - 22.10.2021Nota: É necessário estabilizar a lâmina depois de ser afiada. Afie, substitua e estabilize a lâmina numa oficina especializada. Se atingir um obstáculo que faça o produto parar, substitua a lâmina danificada. Um centro de assistência deve avaliar se a lâmina pode ser afiada ou se tem de ser substituída. Para substituir a lâmina

1. Bloqueie a lâmina com um bloco de madeira. (Fig.

2. Retire o parafuso da lâmina e a arruela de pressão.

4. Examine o suporte e o parafuso da lâmina para

não se encontra dobrado.

6. Quando colocar a lâmina nova, aponte as

extremidades inclinadas da lâmina na direção da cobertura de corte. (Fig. 35)

7. Certifique-se de que a lâmina está alinhada com a

parte central do eixo do motor.

8. Bloqueie a lâmina com um bloco de madeira.

Prenda a arruela de pressão e aperte o parafuso e a arruela com um binário de 70 Nm. (Fig. 36)

9. Faça rodar a lâmina com a mão de modo a

assegurar-se de que roda livremente. ATENÇÃO: Use luvas resistentes. A lâmina é muito afiada e pode facilmente provocar cortes.

10. Ligue o produto para testar a lâmina. Se a lâmina

não estiver corretamente ligada, o produto vibra ou o resultado de corte não é satisfatório. Para verificar o nível do óleo CUIDADO: Um nível de óleo demasiado baixo causa danos no motor. Verifique o nível do óleo antes de ligar o produto.

1. Coloque o produto num piso nivelado.

2. Remova a tampa do depósito de óleo juntamente

com a vareta de nível.

3. Limpe o óleo da vareta de nível.

4. Coloque a vareta de nível completamente dentro do

depósito de óleo para obter uma imagem correta do nível do óleo.

5. Remova a vareta de nível.

6. Examine o nível do óleo na vareta de nível.

7. Se o nível do óleo estiver baixo, encha com óleo de

motor e verifique novamente o nível do óleo. Nota: Utilize um funil para evitar derrames. Substituir o óleo de motor ATENÇÃO: O óleo de motor está muito quente imediatamente após desligar o motor. Deixe o motor arrefecer antes de drenar o óleo de motor. Se derramar óleo de motor na pele, limpe com água e sabão. (Fig. 37)

1. Utilize o produto até esvaziar o depósito de

2. Remova o cabo de ignição da vela de ignição.

3. Retire a tampa do depósito de óleo.

4. Coloque um recipiente por baixo do produto para

recolher o óleo de motor.

5. Incline o produto para drenar o óleo de motor do

6. Encha com óleo de motor novo do tipo

recomendado em Especificações técnicas na página

7. Verifique o nível do óleo. Consulte

Para verificar o nível do óleo na página 317

Bateria (LC 347VE, LC 353VE) ATENÇÃO: Uma bateria com defeito diminui a segurança do produto. Utilize sempre uma bateria aprovada pelo fabricante. A bateria fornece energia para o arranque elétrico e é um dispositivo de segurança que impede o arranque acidental. Retire a bateria quando não estiver a operar o produto e quando o deixar fora de vista. Utilizar a bateria pela primeira vez CUIDADO: Não deixe a bateria descarregar completamente. Se a bateria descarregar completamente, pode ficar danificada. É necessário carregar a bateria antes da primeira utilização.

2. Aguarde até que, no mínimo, um LED verde se

3. Fixe a bateria ao motor. Consulte

317Carregar a bateria Se apenas 1 ou 0 indicadores luminosos na bateria estiverem ligados, é necessário carregá-la. Uma bateria descarregada fica completamente carregada em 2 horas. Carregar durante períodos de tempo mais curtos não causa danos na bateria.

1. Ligue o carregador à bateria. (Fig. 38)

2. Ligue o carregador da bateria a uma tomada elétrica

de 100-240 V, 50-60 Hz.

3. Retire primeiro o carregador da tomada elétrica e,

em seguida, retire o carregador da bateria. Estado de carga da bateria Visor LED na bateria Estado LED 1 vermelho intermitente. 1%-9% LED 1 vermelho constante. 10%-32% LED 1 verde e LED 2 vermelho. 33%-54% LED 1 e LED 2 verdes e LED 3 ver- melho. 55%-77% LED 1, 2 e 3 verdes e LED 4 verme- lho. 78%-100% Indicador luminoso no carregador da bateria Estado Luz vermelha constante A bateria está a carregar. Luz verde constante A bateria está totalmente carregada. Examinar a vela de ignição CUIDADO: utilize sempre o tipo de vela de ignição recomendado. Um tipo de vela de ignição incorreto pode provocar danos no produto.

• Examine a vela de ignição para verificar se o motor apresenta uma potência reduzida ou dificuldades de arranque, ou se não funciona corretamente ao ralenti.

• Para diminuir o risco de materiais indesejados nos elétrodos da vela de ignição, siga estas instruções: a) Assegure-se de que a rotação em vazio está corretamente regulada. b) Certifique-se de que a mistura de combustível está correta. c) Certifique-se de que o filtro de ar está limpo.

• Se a vela de ignição estiver suja, limpe-a e certifique-se de que a distância entre os elétrodos está correta; consulte Especificações técnicas na página 321 . (Fig. 39)

• Se for necessário, substitua a vela de ignição. Filtro de ar Um filtro de ar sujo pode provocar danos no motor ou fazer com que este não funcione corretamente. Realize a manutenção do filtro de ar mais frequentemente em ambientes poeirentos. Consulte a secção Esquema de manutenção na página 315 para obter informações sobre quando substituir o filtro de ar. Nota: Substitua sempre um filtro de ar danificado. Retirar e instalar o filtro de ar (LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE) ATENÇÃO: Utilize luvas de protecção.

1. Pressione os grampos na cobertura do filtro de ar.

2. Retire cuidadosamente a cobertura do filtro de ar (A)

4. Examine o filtro de ar quanto à existência de danos.

6. Instale na sequência inversa.

Para limpar o filtro de ar Um filtro de ar sujo pode provocar danos no motor ou fazer com que este não funcione corretamente. Realize a manutenção do filtro de ar mais frequentemente em ambientes poeirentos. Consulte a secção Esquema de manutenção na página

para obter informações sobre quando substituir o filtro de ar.

1. Retire a cobertura do filtro de ar e o filtro.

2. Limpe o filtro, batendo com o mesmo sobre uma

superfície plana. Não utilize solventes com petróleo, querosene ou ar comprimido para limpar o filtro. Nota: Não é possível limpar completamente os filtros de ar em funcionamento durante muito tempo. Substitua o filtro de ar em intervalos regulares. Substitua sempre os filtros de ar danificados.

3. Ao montar o filtro de ar, certifique-se de que este

fica totalmente encostado ao suporte do filtro. Para examinar o sistema de combustível

• Examine a tampa do depósito de combustível e o vedante da tampa do depósito de combustível para se certificar de que não existem danos.

certificar de que não existem fugas. Se a mangueira de combustível estiver danificada, deverá ser substituída por uma oficina autorizada. Ajustar o cabo da embraiagem (LC 247S, LC 253S) Se o veículo começar a ficar lento, é necessário ajustar o cabo de embraiagem.

1. Para aumentar a velocidade de condução, rode o

parafuso de ajuste para a esquerda. Nota: Se a transmissão estiver engatada quando não puxa o manípulo de direção, é necessário alongar o cabo.

2. Para alongar o cabo e diminuir a velocidade de

condução, rode o parafuso de ajuste para a direita. (Fig. 41) Se o veículo começar a ficar lento depois do ajuste, a correia de transmissão deve ser substituída por uma oficina autorizada. Ajustar o cabo da embraiagem para a velocidade ajustável (LC 347V, LC 347VE, LC 353V, LC 353VE) Se o motor for acionado e não for possível engatar a velocidade mais baixa, é necessário ajustar o controlo de velocidade.

1. Para aumentar a velocidade de condução, rode o

parafuso de ajuste para a esquerda. Nota: Se a transmissão estiver engatada quando não está a utilizar o controlo de velocidade, é necessário alongar o cabo.

2. Para alongar o cabo e diminuir a velocidade de

condução, rode o parafuso de ajuste para a direita. (Fig. 41) Se o veículo começar a ficar lento depois do ajuste, a correia de transmissão deve ser substituída por uma oficina autorizada. Resolução de problemas no motor Problema Causa possível Solução O motor não arranca. O cabo de ignição não está ligado corre- tamente. Ligue o cabo de ignição à vela de igni- ção. O depósito de combustível está vazio. Encha o depósito de combustível com o tipo de combustível correto. O combustível é antigo. Drene o depósito de combustível e o carburador. Reabasteça com gasolina nova. Existe sujidade no carburador ou na li- nha de combustível. Limpe o carburador e/ou o tubo de com- bustível. A vela de ignição está defeituosa. Ajuste a distância entre os elétrodos, limpe ou substitua a vela de ignição. Existe combustível na vela de ignição. Limpe a vela de ignição. O motor não para. O mecanismo de paragem está avaria- do. Desligue o cabo de ignição da vela de ignição. Solicite a reparação do produto numa oficina autorizada.

808 - 006 - 22.10.2021 319Problema Causa possível Solução

O motor não funciona correta- mente. O cabo de ignição não está ligado corre- tamente. Ligue o cabo de ignição à vela de igni- ção. Existe sujidade no tubo de combustível ou o período de utilização do combustí- vel expirou. Limpe a linha de combustível. Encha o depósito de combustível com combustí- vel novo do tipo correto. Existe obstrução na tampa do depósito de combustível. Limpe a tampa do depósito de combustí- vel. Existe água ou sujidade no sistema de combustível. Drene o depósito de combustível. Encha o depósito de combustível com combus- tível novo do tipo correto. O filtro de ar está sujo. Limpe o filtro de ar. O carburador tem de ser ajustado. Solicite o ajuste do carburador num re- vendedor de assistência técnica autori- zado. O motor fica demasiado quen- te. O nível de óleo do motor é demasiado baixo. Abasteça o óleo de motor. O fluxo de ar não é suficiente. Limpe o filtro de ar e o alojamento do fil- tro de ar. O carburador tem de ser ajustado. Solicite o ajuste do carburador num re- vendedor de assistência técnica autori- zado. Existe uma falha de ignição no motor quando este funcio- na a alta velocidade. A distância entre os elétrodos na vela de ignição é demasiado pequena. Ajuste a distância entre os elétrodos. Ruídos invulgares do motor com carga normal. Tipo incorreto de gasolina. Drene o depósito de combustível e o carburador. Reabasteça com gasolina nova. Consulte Para examinar o sistema de combustível na página 318 . Se o pro- blema persistir, contacte o seu revende- dor de assistência local. O motor não funciona correta- mente ao ralenti. A vela de ignição está suja, apresenta defeito ou a distância entre os elétrodos é demasiado grande. Ajuste a distância entre os elétrodos ou substitua a vela de ignição. O carburador tem de ser ajustado. Ajuste o carburador. O filtro de ar está sujo. Limpe o filtro de ar. Transporte, armazenamento e eliminação Transporte e armazenamento

• Para o transporte e armazenamento do produto e do combustível, certifique-se de que não existem fugas ou fumos. Faíscas ou chamas abertas, por exemplo de dispositivos elétricos ou mesmo caldeiras, podem causar um incêndio.

• Utilize recipientes aprovados para o transporte e armazenamento de combustível.

• Esvazie o depósito de combustível antes de armazenar o produto durante um longo período de tempo. Elimine o combustível numa localização de eliminação aplicável

• Fixe o produto de forma segura durante o transporte para evitar danos e acidentes.

• Mantenha o produto numa área trancada para impedir o acesso a crianças ou pessoas que não disponham de aprovação. 320 808 - 006 - 22.10.2021• Mantenha o produto num local seco e sem gelo. Transporte e armazenamento da bateria e do carregador

• Não retire a bateria até o produto estar parado e frio. Para retirar a bateria, prima continuamente o botão na parte superior da bateria e retire-a da respetiva ranhura.

• Se o período de armazenamento for superior a 30 dias, carregue a bateria até esta apresentar mais de 3 luzes verdes.

• Não desmonte a bateria.

• Não submerja a bateria em água. Guarde a bateria num ambiente seco e fresco com um fluxo de ar adequado.

• Se a bateria apresentar cheiro, estiver quente ou se o calor provocar deformações na mesma durante o funcionamento, armazenamento ou carregamento, retire-a e não a utilize.

• Certifique-se de que a bateria ou o respetivo carregador estão ligados durante o transporte, para evitar danos.

• Certifique-se de que o carregador da bateria não aquece demasiado. Eliminação

• Respeite os requisitos de reciclagem locais e os regulamentos aplicáveis.

• Elimine todos os produtos químicos, como óleo de motor ou anticongelante, num centro de assistência ou numa localização de eliminação aplicável.

• Quando o produto deixar de ser utilizado, envie-o para um revendedor Husqvarna ou elimine-o numa localização de reciclagem.

• Elimine a bateria num centro de assistência ou num local de eliminação de baterias usadas. Especificações técnicas LC 247 LC 247S LC 253S Motor Marca Husqvarna Husqvarna Husqvarna Modelo HS 139A HS 139A HS 166A Tipo de motor Cilindro único, 4 tem- pos, forçado Arrefecimento por ar, OHV Cilindro único, 4 tem- pos, forçado Arrefecimento por ar, OHV Cilindro único, 4 tem- pos, forçado Arrefecimento por ar, OHV Deslocamento, cm

Velocidade, rpm 2900 2900 2900 Potência nominal do motor, kW

2,2 2,2 2,75 Sistema de ignição Vela de ignição Husqvarna HQT-7 Husqvarna HQT-7 Husqvarna HQT-7 Distância entre os elétrodos, mm 0,7-0,8 0,7-0,8 0,7-0,8 Sistema de lubrificação e combustível Tipo de lubrificação do motor Salpico Salpico Salpico Capacidade do depósito de combustível, l 1 1 1

A potência nominal do motor indicado é a potência líquida média (a um valor de rpm especificado) de um motor de produção típico do modelo de motor avaliado de acordo com a norma J1349/ISO1585 da SAE. Mo- tores produzidos em série poderão divergir deste valor. A potência real do motor instalado no produto final dependerá da velocidade de operação, das condições ambientais e de outros parâmetros.

Nível de potência sonora, dB(A) medidos 95 95 97 Nível de potência sonora, garantido L

Nível de pressão sonora ao nível do ouvido do utilizador, dB (A)

Vibrações do punho superior, m/s

descarga traseira Lâmina – padrão Recolha 5882755-10 Recolha 5882755-10 Recolha 5797972-10 Lâmina - acessório Trituração 5882757-10 Trituração 5882757-10 Trituração 5889039-10 Capacidade do coletor de relva, l 55 55 60 Conduzir Velocidade de autodeslocação, km/h – 4 4 Sistema de arranque Motor de arranque elétrico N.º N.º N.º Bateria - - -

Se o óleo SAE-30 for utilizado a temperaturas inferiores a +5 ° C, existe o risco de não lubrificar suficiente- mente o motor. Isto pode provocar danos no motor. Consulte a secção Substituir o óleo de motor na página

para saber qual o óleo correto para temperaturas baixas.

Emissões de ruído para as imediações, medidas sob forma de potência sonora (L

) em conformidade com a diretiva da CE 2000/14/CE.

Os dados comunicados relativamente ao nível de pressão de ruído têm uma dispersão estatística típica (des- vio padrão) de 1,2 dB (A).

Os dados comunicados relativamente ao nível de vibração têm uma dispersão estatística típica (desvio pa- drão) de 0,2 m/s

Velocidade, rpm 2900 2900 2900 2900 Potência nominal do motor, kW

2,75 2,75 2,75 2,75 Sistema de ignição Vela de ignição Husqvarna HQT-7 Husqvarna HQT-7 Husqvarna HQT-7 Husqvarna HQT-7 Distância entre os elétrodos, mm 0,5 0,5 0,5 0,5 Sistema de lubrificação e combustível Tipo de lubrificação do motor Salpico Salpico Salpico Salpico Capacidade do depósito de combus- tível, l 1,0 0,9 1,0 0,9 Capacidade do depósito de óleo, l 0,7-0,8 0,7-0,8 0,7-0,8 0,7-0,8 Óleo de motor

Peso Com depósitos vazios, kg 30,5 31,5 32,0 33,0 Emissões de ruído

Nível de potência sonora, dB(A) me- didos

Nível de potência sonora, garantido

A potência nominal do motor indicado é a potência líquida média (a um valor de rpm especificado) de um motor de produção típico do modelo de motor avaliado de acordo com a norma J1349/ISO1585 da SAE. Mo- tores produzidos em série poderão divergir deste valor. A potência real do motor instalado no produto final dependerá da velocidade de operação, das condições ambientais e de outros parâmetros.

Se o óleo SAE-30 for utilizado a temperaturas inferiores a +5 ° C, existe o risco de não lubrificar suficiente- mente o motor. Isto pode provocar danos no motor. Consulte a secção Substituir o óleo de motor na página

para saber qual o óleo correto para temperaturas baixas.

Emissões de ruído para as imediações, medidas sob forma de potência sonora (L

) em conformidade com a diretiva da CE 2000/14/CE.

Os dados comunicados relativamente ao nível de pressão de ruído têm uma dispersão estatística típica (des- vio padrão) de 1,2 dB (A).

808 - 006 - 22.10.2021 323LC 347V LC 347VE LC 353V LC 353VE

Nível de pressão sonora ao nível do ouvido do utilizador, dB (A)

Vibrações do punho superior, m/s

/descar- ga traseira Lâmina – padrão Recolha 5882755-10 Recolha 5882755-10 Recolha 5797972-10 Recolha 5797972-10 Lâmina - acessório Trituração 5882757-10 Trituração 5882757-10 Trituração 5889039-10 Trituração 5889039-10 Capacidade do coletor de relva, l 55 55 60 60 Conduzir Velocidade de autodeslocação, km/h 2,8-5,0 2,8-5,0 2,8-5,0 2,8-5,0 Sistema de arranque Motor de arranque elétrico N.º Sim N.º Sim Bateria - Iões de lítio, 12V/ 15,7 Wh - Iões de lítio, 12V/ 15,7 Wh

Os dados comunicados relativamente ao nível de vibração têm uma dispersão estatística típica (desvio pa- drão) de 0,2 m/s

324 808 - 006 - 22.10.2021Declaração CE de conformidade Declaração CE de conformidade A Husqvarna AB, SE-561 82 Huskvarna, Suécia, tel: +46‐36-146500, declara que os corta-relvas Husqvarna, LC 247, LC 247S, LC 253S, LC 347V, LC 347VE, LC 353V e LC 353VE com os números de série 2021xxxxxxx e posteriores cumprem as disposições constantes na DIRETIVA DO CONSELHO:

• de 17 de maio de 2006 "referente a máquinas" 2006/42/CE

• de 26 de fevereiro de 2014 "referente à compatibilidade eletromagnética" 2014/30/UE

• de 8 de maio de 2000 "referente a emissões de ruído para o ambiente" 2000/14/CE

• de 8 de junho de 2011 "relativa à restrição do uso de determinadas substâncias perigosas em equipamento elétrico e eletrónico" 2011/65/UE. Para mais informações relativas a emissões de ruído, consulte as Especificações técnicas. Foram respeitadas as seguintes normas:

Salvo indicação em contrário, as normas apresentadas acima são as versões publicadas mais recentes. Entidade competente: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala emitiu relatórios relativos à avaliação de conformidade de acordo com o anexo VI da DIRETIVA DO CONSELHO de 8 de maio de 2000 "referente a emissões de ruído para o ambiente " 2000/14/CE. Huskvarna, 30.09.2021 Claes Losdal, Chefe de Desenvolvimento/Produtos de Jardinagem (representante autorizado da Husqvarna AB e responsável pela documentação técnica)
