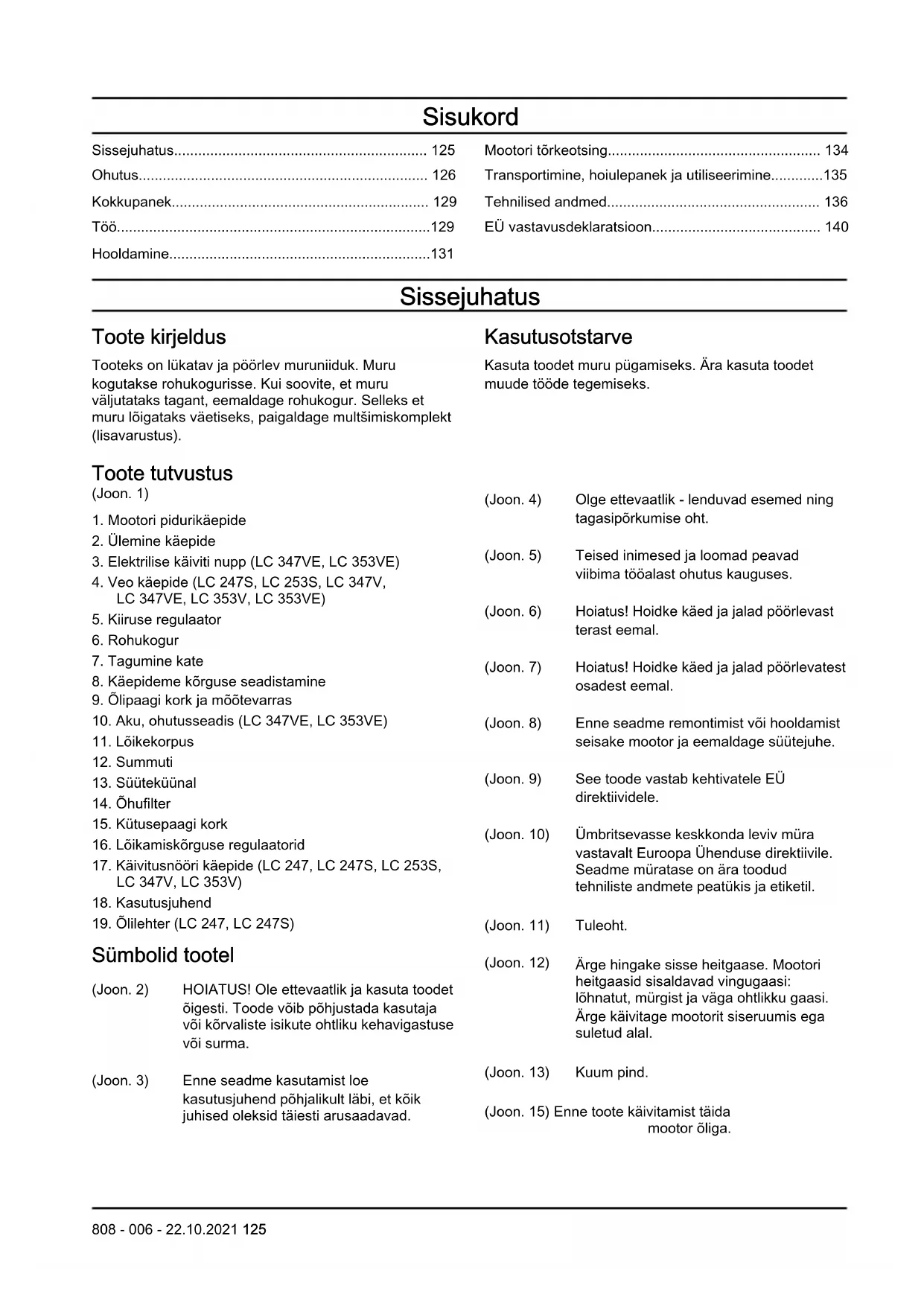

KASUTUSJUHEND LC 247SP HUSQVARNA

5. Kiiruse regulaator

8. Käepideme kõrguse seadistamine

9. Õlipaagi kork ja mõõtevarras

15. Kütusepaagi kork

16. Lõikamiskõrguse regulaatorid

17. Käivitusnööri käepide (LC 247, LC 247S, LC 253S,

19. Õlilehter (LC 247, LC 247S)

Sümbolid tootel (Joon. 2) HOIATUS! Ole ettevaatlik ja kasuta toodet õigesti. Toode võib põhjustada kasutaja või kõrvaliste isikute ohtliku kehavigastuse või surma. (Joon. 3) Enne seadme kasutamist loe kasutusjuhend põhjalikult läbi, et kõik juhised oleksid täiesti arusaadavad. (Joon. 4) Olge ettevaatlik - lenduvad esemed ning tagasipõrkumise oht. (Joon. 5) Teised inimesed ja loomad peavad viibima tööalast ohutus kauguses. (Joon. 6) Hoiatus! Hoidke käed ja jalad pöörlevast terast eemal. (Joon. 7) Hoiatus! Hoidke käed ja jalad pöörlevatest osadest eemal. (Joon. 8) Enne seadme remontimist või hooldamist seisake mootor ja eemaldage süütejuhe. (Joon. 9) See toode vastab kehtivatele EÜ direktiividele. (Joon. 10) Ümbritsevasse keskkonda leviv müra vastavalt Euroopa Ühenduse direktiivile. Seadme müratase on ära toodud tehniliste andmete peatükis ja etiketil. (Joon. 11) Tuleoht. (Joon. 12) Ärge hingake sisse heitgaase. Mootori heitgaasid sisaldavad vingugaasi: lõhnatut, mürgist ja väga ohtlikku gaasi. Ärge käivitage mootorit siseruumis ega suletud alal. (Joon. 13) Kuum pind. (Joon. 15) Enne toote käivitamist täida mootor õliga.

808 - 006 - 22.10.2021 125(Joon. 16) Seadme LC 247, LC 247S,

LC 253S, LC 347V, LC 353V käivitamine: vajutage mootori pidurikäepide alla ja tõmmake käivitusnööri käepidet. (Joon. 17) Seadme LC 347VE, LC 353VE käivitamine: Lükka mootori pidurikäepide alla ja vajuta käivitusnuppu. (Joon. 14) Skannitav kood. Märkus: Seadmel toodud ülejäänud sümbolid/ tähised vastavad muude kommertsvaldkondade sertifitseerimisnõuetele. Euro V heitmed HOIATUS: Mootori igasugune modifitseerimine, muutmine või rikkumine tühistab toote EL-i tüübikinnituse. Tootevastutus Tootevastutusseaduste alusel ei vastuta me tootest tingitud kahjustuste eest, kui:

• toodet on valesti parandatud;

• toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;

• tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;

• toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt. Ohutus Ohutuse määratlused Mõistetega „hoiatus”, „ettevaatust” ja „märkus” juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis. HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva õnnetuse ohtu. ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu. Märkus: Tähistab antud olukorras vajalikku lisateavet. Üldised ohutuseeskirjad HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Toode on ohtlik, kui seda kasutada valesti või ettevaatamatult. Ohutuseeskirjade eiramine võib põhjustada kehavigastuse või surma.

• Seade tekitab töötades elektromagnetvälja. Teatud tingimustel võib väli häirida aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Raskete või surmaga lõppevate kehavigastuste ohu vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada enne selle seadme kasutamist nõu oma arsti ja implantaadi valmistajaga.

• Olge alati ettevaatlik ja kasutage tervet mõistust. Kui te pole kindel, kuidas toodet eriolukorras kasutada, lõpetage töö ja pidage enne jätkamist nõu Husqvarna edasimüüjaga.

• Arvestage, et teiste isikute ja nende varaga seotud õnnetuste korral kannab vastutust seadme kasutaja.

• Hoidke toode puhas. Veenduge, et märgid ja tähised oleksid selgelt loetavad.

• Ärge lubage kellelgi toodet kasutada enne, kui ta on lugenud kasutusjuhendit ja selle sisu endale selgeks teinud.

• Ärge lubage lastel seadet käsitseda.

• Hoidke lapsed tööalast eemal. Vastutusvõimeline täiskasvanu peab kogu aeg kasutaja juures viibima.

• Ärge lubage kasutusjuhistega mitte tutvunud isikul toodet käsitseda.

• Kui toodet kasutab piiratud füüsiliste või vaimsete võimetega isik, peab ta olema kogu aeg järelevalve all. Vastutusvõimeline täiskasvanu peab kogu aeg kasutaja juures viibima.

• Ärge kasutage toodet, kui olete väsinud, haige või tarvitanud alkoholi, narkootikume või ravimeid. Sellel on negatiivne mõju teie nägemisele, tähelepanuvõimele, liikumisele ja otsustamisvõimele.

• Ärge kasutage toodet, kui see on kahjustatud.

• Ärge muutke toodet ega kasutage seda, kui keegi teine võib olla seda muutnud.

• Ära muuda mootori kiiruse regulaatori seadistust. Tööala ohutus HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Enne toote kasutamist eemaldage tööalalt oksad ja kivid.

808 - 006 - 22.10.2021• Lõikeosaga kokku puutuvad esemed võivad õhku

paiskuda ning inimesi vigastada ja esemeid kahjustada. Juuresolijad ja loomad peavad viibima tootest ohutus kauguses.

• Ärge kasutage toodet halva ilmaga, näiteks udu, vihma, tugeva tuule, tugeva pakase ja pikseohu korral. Toote kasutamine halva ilma ning niiskete ja märgade tingimuste korral on väsitav. Halb ilm võib põhjustada ohtlikke tingimusi (nt libedaid pindu).

• Suhtuge tähelepanelikult inimestesse, esemetesse ja olukordadesse, mis võivad takistada toote ohutut kasutamist.

• Olge ettevaatlik takistuste (nt juurte, kivide, oksade, aukude ja kraavide) suhtes. Kõrge rohi võib peita takistusi.

• Muru niitmine kallakutel võib olla ohtlik. Ärge kasutage toodet alal, mille kalle ületab 15°.

• Kasutage toodet kallakul risti liikudes. Ärge liikuge üles ja alla.

• Olge ettevaatlik varjatud nurkade ja vaatevälja varjavate esemete läheduses. Tööohutus HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Kasutage seda toodet ainult muru niitmiseks. Muude toimingute tegemiseks toodet kasutada ei tohi.

• Kasutage isikukaitsevahendeid. Vt jaotist Isikukaitsevahendid lk 127

• Ärge käivitage mootorit suletud ruumis ega tuleohtlike materjalide lähedal. Mootori heitgaasid on kuumad ja võivad sisaldada sädemeid, mis võivad tekitada tulekahju.

• Ärge kasutage toodet enne, kui lõiketera ja katted on õigesti kinnitatud. Valesti kinnitatud lõiketera võib lahti tulla ja inimesi vigastada.

• Veenduge, et lõiketera ei puutuks kokku esemetega (nt kivide ja juurtega). See võib lõiketera kahjustada ja põhjustada mootori võlli väändumist. Paindega telg põhjustab tugevat vibratsiooni ja suurt lõiketera lahtitulemise ohtu.

• Kui lõiketera puutub kokku mõne esemega või esineb vibratsioon, peatage toode viivitamatult. Lahutage süüteküünla süütejuhe. Kontrollige toodet kahjustuste suhtes. Parandage kahjustused või laske toodet remontida volitatud hooldustöökojas.

• Kui mootor töötab, ärge kinnitage mootori pidurikäepidet käepidemele jäädavalt.

• Asetage toode stabiilsele ja tasasele pinnale ning käivitage see. Veenduge, et lõiketera ei puutuks vastu maad ega muid esemeid.

• Olge toote kasutamisel alati toote taga.

• Toote kasutamisel hoidke mõlema käega käepidemest ja kõik toote rattad maas. Hoidke käed ja jalad liikuvatest teradest eemal.

• Kui mootor on käivitatud, ärge kallutage toodet.

• Olge toote tagasisuunas tõmbamisel ettevaatlik.

• Kui mootor on käivitatud, ärge tõstke toodet. Kui teil on vaja toodet tõsta, seisake esmalt mootor ja lahutage süütejuhe süüteküünlast.

• Ärge kõndige toote kasutamise ajal tagurpidi.

• Seisake mootor, kui liigute alal, kus pole muru, näiteks kruusast, kivist ja asfaldist teedel.

• Ärge lükake toodet joostes, kui mootor on käivitatud. Toote kasutamise ajal kõndige.

• Enne lõikamiskõrguse muutmist seisake mootor. Ärge tehke seadistusi, kui mootor töötab.

• Ärge laske toodet silmist, kui mootor töötab. Seisake mootor ja veenduge, et lõikeosa ei pöörleks. Ohutusjuhised kasutamisel Isikukaitsevahendid HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab õnnetusjuhtumi korral kehavigastuse raskusastet. Õige varustuse valimiseks pöörduge edasimüüja poole.

• Kui müratase ületab 85 dB, kandke kuulmiskaitseid.

• Kandke vastupidavaid saapaid või jalatseid, mis on libisemiskindlad. Ärge kandke avatud jalatseid ega olge paljajalu.

• Kandke tugevaid pikki pükse.

• Vajaduse korral kandke kaitsekindaid, näiteks lõikeosa kinnitades, kontrollides või puhastades. Toote ohutusseadised HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Ärge kunagi kasutage seadet, kui selle ohutusseadised on defektsed.

• Kontrollige ohutusseadiseid regulaarselt. Kui ohutusseadised on defektsed, pöörduge Husqvarna hooldustöökotta. Lõikeosa katte kontrollimine Lõikeosa kate vähendab toote vibratsiooni ja lõiketerast tingitud vigastuste ohtu.

• Kontrollige lõikeosa kahjustuste (nt pragude) suhtes.

808 - 006 - 22.10.2021

127Aku (LC 347VE, LC 353VE) HOIATUS: Defektne aku vähendab toote ohutust. Kasutage tootja heakskiidetud akut. Aku toidab elektrilist starterit ja toimib ohutusseadisena, et takistada juhuslikku käivitumist. Kui te toodet ei kasuta ja kui jätate selle järelevalveta, eemaldage aku. Mootori pidurikäepide kontrollimine Mootori pidurikäepideme abil saab mootori seisata. Mootori pidurikäepideme vabastamisel mootor seiskub.

• Käivitage mootor ja vabastage seejärel mootori pidurikäepide. Kui mootor kolme sekundi jooksul ei seisku, laste mootorpidurit reguleerida Husqvarna volitatud hooldustöökojas. (Joon. 18) Summuti Summuti ülesandeks on hoida müratase võimalikult madalal ja suunata mootori heitgaasid kasutajast eemale. Ärge kasutage seadet, kui summuti puudub või on kahjustatud. Kahjustatud summuti tõstab mürataset ja suurendab tulekahju ohtu. HOIATUS: Seadme töötamise ajal ja vahetult pärast töötamist ning mootori tühikäigul töötamise ajal on summuti väga kuum. Tulekahju vältimiseks olge tuleohtlike materjalide ja/või aurude läheduses väga ettevaatlik. Summuti kontrollimine

• Kontrollige summutit regulaarselt ning veenduge, et see oleks õigesti kinnitatud ja kahjustamata. Ohutusnõuded kütuse käsitsemisel HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Ärge käivitage toodet, kui toote pinnale on sattunud kütust või mootoriõli. Eemaldage kütus/õli toote pinnalt ja laske tootel kuivada.

• Kui kütus satub rõivastele, siis vahetage kohe riideid.

• Vältige kütuse sattumist nahale, see võib põhjustada kehavigastusi. Kui kütus satub kehale, puhastage piirkond seebi ja veega.

• Ärge käivitage toodet, kui mootor lekib. Kontrollige regulaarselt mootori lekkekindlust.

• Olge kütuse käsitsemisel ettevaatlik. Kütus on tuleohtlik ja kütuse aurud on plahvatusohtlikud ning võivad põhjustada kehavigastusi või surma.

• Ärge hingake sisse kütuseaure, see võib põhjustada kehavigastuse. Tagage piisav õhuvahetus.

• Ärge suitsetage kütuse ega mootori läheduses.

• Ärge asetage kuumi esemeid kütuse ega mootori lähedusse.

• Ärge tankige kütust, kui mootor töötab.

• Enne tankimise alustamist veenduge, et mootor oleks külm.

• Enne tankimise alustamist avage aeglaselt kütusepaagi kork ja laske survel alaneda.

• Ärge tankige mootorit siseruumis. Ebapiisav õhuvahetus võib põhjustada lämbumisest või vingugaasimürgistusest tingitud kehavigastuse või surma.

• Pingutage kütusepaagi korki korralikult. Pingutamata kütusepaagi kork põhjustab tuleohtu.

• Enne käivitamist viige toode vähemalt 3 m kaugusele kohast, kus toimus kütusepaagi täitmine.

• Ärge täitke kütusepaaki täielikult. Soojuse mõjul kütus paisub. Jätke kütusepaagi ülaserva vaba ruumi. Ohutusjuhised hooldamisel HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Mootori heitgaasid sisaldavad vingugaasi: lõhnatut, mürgist ja väga ohtlikku gaasi. Ärge käivitage mootorit siseruumis ega suletud alal.

• Enne toote hooldamist seisake mootor ja eemaldage süüteküünla süütejuhe. Seadme LC 347VE, LC 353VE puhul eemaldage ka aku.

• Lõikeosa hooldamisel kandke kaitsekindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

• Tootja heakskiiduta tarvikud ja muudatused toote juurest võivad põhjustada tõsiseid kehavigastusi või surma. Ärge muutke toodet. Kasutage tootja heakskiidetud tarvikuid.

• Kui toodet regulaarselt ja õigesti ei hooldata, suureneb oht, et toode saab kahjustada ja võib kedagi vigastada.

• Hooldage toodet ainult selle kasutusjuhendi järgi. Muid hooldustöid tuleb lasta teha Husqvarna heakskiiduga hooldustöökojas.

• Laske toodet regulaarselt hooldada Husqvarna heakskiiduga hooldustöökojas.

• Asendage kahjustatud, kulunud ja katkised osad.

Sissejuhatus HOIATUS: Enne toote kokkupanemist lugege läbi ohutust puudutav peatükk. Seadme LC 347VE, LC 353VE puhul eemaldage ka aku. Käepideme reguleerimine

1. Keerake alumised hoovad lahti.

2. Liigutage nupud toote vasakul ja paremal küljel

olevatesse soonetesse. (Joon. 19)

3. Reguleerige käepideme kõrgus ühte kahest

võimalikust asendist.

4. Liigutage nuppusid üles käepideme suunas, kuni

need peatuvad ja kostub klõpsatus. (Joon. 20)

1. Keera alumised hoovad lahti.

2. Liiguta nupud toote vasakul ja paremal küljel

Toote seadmine tööasendisse

1. Pöörake käepide püstasendisse. (Joon. 22)

2. Liiguta nuppusid üles käepideme suunas, kuni need

peatuvad ja kostub klõpsatus. (Joon. 20)

3. Keera nupud korralikult kinni.

Rohukoguri kokkupanek

1. Kinnitage rohukoguri raam rohukoti külge nii, et koti

jäik osa jääb põhja. Hoidke raami käepidet rohukoti peal. (Joon. 23)

2. Kinnitage rohukoguri raami alumine osa rohukoguri

allosas asuvasse soonde.

3. Kinnitage rohukott klambritega rohukoguri raami

5. Kinnitage rohukogur raami ülaservale.

6. Asetage rohukoguri alaosa muru

väljaviskekanalisse. (Joon. 25) Multšikorgi (lisatarvik) kokkupanek

1. Kergitage tagakaant ja eemaldage rohukogur.

2. Asetage multšikork väljaviskekanalisse. (Joon. 26)

3. Asendage lõiketera multšimiskomplektis oleva

multšimisteraga. Vt jaotist Tehnilised andmed lk 136

Muru niitmine ilma paigaldatud rohukoguri või multšikorgita.

• Kergitage tagakaant ja eemaldage rohukogur.

• Kui seadmele on paigaldatud multšikork ja multšimistera, eemaldage need.

• Enne seadme kasutamist sulgege tagumine kate. Seadme töötamise ajal väljub lõigatud rohi tagumise katte alt. Töö Sissejuhatus HOIATUS: Enne seadme kasutamist lugege põhjalikult läbi ohutust puudutav jaotis. Husqvarna Connect Husqvarna Connect on mobiilsideseadmetele mõeldud tasuta rakendus. Rakendus Husqvarna Connect annab teie Husqvarna tootele lisafunktsionaalsuse:

• Täiendav tooteteave.

• Toote osade ja hoolduse alane teave ja abi. Toote Husqvarna Connect kasutamise alustamine

3. Toote ühendamiseks ja registreerimiseks järgige

Husqvarna Connect rakenduse juhiseid. Märkus: Kõigis riikides ei saa rakendust Husqvarna Connect alla laadida. Lisateabe saamiseks võta ühendust hooldusesindajaga. Enne toote kasutamist

1. Loe kasutusjuhend põhjalikult läbi, et kõik juhised

oleksid täiesti arusaadavad.

2. Veenduge, et lõikeosa oleks õigesti kinnitatud ja

reguleeritud. Vt jaotist Lõikeosa kontrollimine lk 132

3. Kontrolli õlitaset ja vajadusel lisa mootoriõli. Vt jaotist

4. Täitke kütusepaak. Vt jaotist

Võimaluse korral kasutage keskkonnasäästlikku bensiini/alkülaatbensiini. Kui keskkonnasäästlik või alkülaatbensiin pole saadaval, kasutage kvaliteetset pliivaba bensiini või pliibensiini, mille oktaaniarv on vähemalt 90. ETTEVAATUST: Ärge kasutage bensiini, mille oktaaniarv on alla 90 RON (87 AKI). See võib toodet kahjustada.

1. Surve vabastamiseks avage kütusepaagi kork

2. Lisage kütust aeglaselt kütusenõust. Mahavalgumise

korral eemaldage osa kütust lapiga ja laske ülejäänul ära kuivada.

3. Puhastage kütusepaagi korgi ümbrus.

4. Pingutage kütusepaagi korki korralikult. Pingutamata

kütusepaagi kork põhjustab tuleohtu.

5. Enne käivitamist viige toode vähemalt 3 m

kaugusele kohast, kus toimus kütusepaagi täitmine. Lõikamiskõrguse reguleerimine Lõikamiskõrgust saab seadistada kuuele erinevale kõrgusele.

1. Lõikamiskõrguse vähendamiseks tõmmake

lõikamiskõrguse hooba tagasisuunas.

2. Lõikamiskõrguse suurendamiseks lükake

lõikamiskõrguse hooba edasisuunas. (Joon. 27) ETTEVAATUST: Ärge seadistage lõikamiskõrgust liiga madalaks. Kui muru pole tasane, võivad lõiketerad puutuda vastu maad. Toote käivitamine

• Veenduge, et süütejuhe ja süüteküünal oleksid omavahel ühendatud. Käsitsi käivitamine (LC 247, LC 247S, LC 253S, LC 347V, LC 353V)

3. Hoidke starteri nööri käepidet paremas käes.

4. Tõmmake starteri nööri väljasuunas, kuni tunnete

5. Tõmmake hooga, nii et mootor käivitub.

HOIATUS: Käivitusnööri ei tohi kerida käe ümber. Elektriline käivitamine (LC 347VE, LC 353VE)

lukustunud, kui kuulete klõpsatust. (Joon. 29)

4. Vajuta ja hoia elektrilise käivituse nuppu (B) all 3–5

sekundit. Mootor käivitub. Märkus: Kui mootor ei käivitu, oodake üks minut ja proovige toode uuesti käivitada. Veo kasutamine ratastel

• Veo käepidemega mudelite puhul tõmba veo käepidet ülemise käepideme suunas. (Joon. 31)

• Kiiruse regulaatoriga mudelite puhul liiguta kiiruse regulaatori hooba kiiruse suurendamiseks ettepoole ja kiiruse vähendamiseks tahapoole. (Joon. 32)

• Enne seadme tagasisuunas tõmbamist vabastage vedu ja lükake seadet umbes 10 cm edasisuunas.

• Veo vabastamiseks vabastage veo käepide näiteks siis, kui lähenete takistusele. Toote seiskamine

• Mootori seiskamiseks vabastage mootoripiduri käepide. Aku eemaldamine (LC 347VE & LC 353VE) Mootori juhusliku käivitumise ennetamiseks tuleb aku eemaldada, kui toodet ei kasutata.

• Vajuta lukustusnuppu (A) ja tõmba aku otse välja. (Joon. 33) Hea tulemuse saavutamiseks

• Kasutage vahedat lõiketera. Nüri tera annab ebaühtlase tulemuse ja muru lõigatud osa muutub kollaseks. Terav lõiketera on nüri teraga võrreldes energiasäästlikum.

• Lõigake kuni pool muru pikkusest. Niitke kõigepealt kõrgele reguleeritud lõikamiskõrgusega. Vaadake tulemust ja seadistage lõikamiskõrgus soovitud madalamale tasemele. Kui muru on väga pikk, sõitke aeglaselt ja vajadusel niitke kaks korda.

• Niitke iga kord erinevas suunas, et ära hoida triipude tekkimist murule.

• Hoidke lõikamiskate puhtana. Lõikamiskatte siseküljele kogunevad rohujäägid ja mustus võivad lõikamise tõhusust vähendada. Vt jaotist Lõikekorpuse sisepinnapuhastamine lk 132

Sissejuhatus HOIATUS: Enne seadme hooldamist lugege põhjalikult läbi ohutust puudutav peatükk. Toote hooldamiseks ja remontimiseks on vaja erioskusi. Tagame asjatundliku remondi- ja hooldustöö. Kui edasimüüjal, kellelt toote ostsite, pole hooldustöökoda, küsige neilt teavet lähima hooldustöökoja kohta. Hooldusskeem ETTEVAATUST: Toote kallutamisel veendu, et õhufilter oleks üleval, mitte vastu maad. Mootori kahjustamise oht. ETTEVAATUST: Elektrilise käivitusega mudelite puhul eemalda alati aku enne toote hooldamist, remontimist või puhastamist. Hooldusintervallide arvutamisel on aluseks võetud toote igapäevane kasutamine. Intervallid muutuvad, kui toodet igapäevaselt ei kasutata. Tärniga (*) tähistatud hooldustööde kohta leiate juhised peatükist Hooldamine lk 131

Hooldamine Üks kord päevas Iga kuu Igal hooajal Tee üldkontroll X Kontrolli õlitaset X Õlivahetus (esmalt pärast 5 töötundi, seejärel iga 50 töötunni järel)

Toote puhastamine X Kontrolli lõikevarustust X Kontrolli lõikekorpust * X Kontrolli mootori pidurikäepidet * X Kontrolli summutit * X Kontrolli süüteküünalt. Vajaduse korral vaheta süüteküünal välja või puhasta seda.

Kontrolli õhufiltrit X Puhasta õhufilter

Üldülevaatuse läbiviimine

• Veenduge, et kõik toote mutrid ja kruvid oleksid korralikult kinni pingutatud. Toote välikorpuse puhastamine

• Eemaldage lehed, muru ja pori harja abil.

Kui toode töötab suurtel koormustel või on ümbritsev temperatuur kõrge, siis vaheta mootoriõli iga 25 tunni järel.

Tolmuste töötingimuste või lendleva prügi korral puhasta sagedamini. Vaheta õhufilter, kui see on väga must.

808 - 006 - 22.10.2021 131• Veenduge, et mootori peal asuv õhuvõtuava oleks

• Ärge kasutage seadme puhastamiseks survepesurit.

• Kui kasutate toote puhastamiseks vett, ärge suunake vett otse mootorile. Lõikekorpuse sisepinnapuhastamine

1. Tühjendage kütusepaak.

2. Asetage toode külili nii, et summuti jääb allapoole.

ETTEVAATUST: Kui toode on asetatud selliselt, et õhufilter jääb allapoole, võib mootor kahjustada saada.

3. Loputage lõikekorpuse sisepinda veega.

Lõikeosa kontrollimine HOIATUS: Tahtmatu käivitamise ärahoidmiseks eemaldage süüteküünlalt süütejuhe. HOIATUS: Lõikeosa hooldamisel kandke kaitsekindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

1. Kontrollige lõikeosa kahjustuste ja mõrade suhtes.

Kahjustatud lõikeosa tuleb alati välja vahetada.

2. Kontrollige, kas lõiketera on kahjustatud või nüri.

Märkus: Teritamise järel tuleb lõiketera tasakaalustada. Lõiketera teritamine, asendamine ja tasakaalustamine usaldage hooldustehnikule. Kui toode põrkub vastu eset, mis põhjustab toote seiskumise, vahetage välja kahjustatud lõiketera. Laske hoolduskeskuses hinnata, kas tera saab teritada või tuleb see välja vahetada. Lõiketera vahetamine

1. Lukustage lõiketera mõne puuklotsiga. (Joon. 34)

2. Eemalda lõiketera polt ja vedruseib.

3. Eemaldage lõiketera.

4. Eemaldage lõiketera tugi ja polt ning kontrollige, kas

5. Kontrollige mootori võlli ja veenduge, et see poleks

6. Uue lõiketera kinnitamisel suunake nurksed otsad

lõikekorpuse poole. (Joon. 35)

7. Veenduge, et lõiketera ja mootori võlli kese oleksid

8. Lukustage lõiketera mõne puuklotsiga. Kinnitage

vedruseib ning pingutage polti ja seibi momendiga 70 Nm. (Joon. 36)

9. Keerake tera käega, veendumaks, et see pöörleb

vabalt. HOIATUS: Kasutage tugevaid kindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

10. Tera katsetamiseks käivitage toode. Kui tera on

valesti kinnitatud, siis toode vibreerib ja niitmistulemus pole rahuldav. Õlitaseme kontrollimine ETTEVAATUST: Liiga madal õlitase võib mootorit kahjustada. Enne toote käivitamist kontrolli õlitaset.

1. Aseta toode tasasele pinnale.

2. Eemalda õlipaagi kork koos selle küljes oleva

3. Puhasta mõõtevarras õlist.

4. Õlitaseme õigesti mõõtmiseks aseta mõõtevarras

täies pikkuses õlipaaki.

5. Eemalda mõõtevarras.

6. Vaata mõõtevardalt õlitaset.

7. Kui õlitase on madal, lisa mootoriõli ja kontrolli

õlitaset uuesti. Märkus: Kasuta mahaminemise vältimiseks lehtrit. Mootoriõli vahetamine HOIATUS: Vahetult pärast mootori seiskamist on mootoriõli väga kuum. Enne mootoriõli väljutamist laske mootoril maha jahtuda. Kui mootoriõli satub nahale, puhastage piirkond vee ja seebiga. (Joon. 37)

1. Kasutage toodet, kuni kütusepaak on tühi.

2. Eemaldage süüteküünla süütejuhe.

3. Eemaldage õlipaagi kork.

5. Kallutage toodet, et mootoriõli valguks õlipaagist

6. Lisage uut mootoriõli (vt jaotises

Tehnilised andmed lk 136 soovitatud tüüpi).

HOIATUS: Defektne aku vähendab toote ohutust. Kasutage tootja heakskiidetud akut. Aku toidab elektrilist starterit ja toimib ohutusseadisena, et takistada juhuslikku käivitumist. Kui te toodet ei kasuta ja kui jätate selle järelevalveta, eemaldage aku. Aku esimest korda kasutamine ETTEVAATUST: Akul ei tohi lasta tühjeneda. Kui aku tühjeneb, võib see akut kahjustada. Aku tuleb enne esimest kasutust täis laadida.

1. Ühenda akulaadija akuga, vt

2. Oota, kuni süttib vähemalt üks roheline LED.

Aku laadimine Kui akul põleb ainult 1 või 0 märgutuld, tuleb akut laadida. Tühi aku on täielikult laetud 2 tunniga. Aku lühemat aega laadimine ei kahjusta akut.

3. Eemalda laadija esmalt vooluvõrgust, seejärel

eemalda laadija aku küljest. Aku laadimise olek Aku LED-näidik Status (Olek) LED 1 vilgub punaselt. 1–9% LED 1 on pidevalt punane. 10–32% LED 1 on roheline ja LED 2 on puna- ne. 33–54% LED 1 ja 2 on rohelised ning LED 3 on punane. 55–77% LED 1, 2 ja 3 on rohelised ning LED 4 on punane. 78–100% Akulaadija märgutuli Status (Olek) Püsivalt põlev punane tuli Aku laeb. Püsivalt põlev roheline tuli Aku on laetud. Süüteküünla kontrollimine ETTEVAATUST: Kasutage alati soovitatud tüüpi süüteküünalt. Vale tüüpi süüteküünal võib toodet kahjustada.

• Kontrollige süüteküünalt, kui mootori võimsus on madal, mootor ei käivitu kergesti või ei tööta tühikäigul korralikult.

• Süüteküünla elektroodidele võõrainete kogunemise ohu vähendamiseks täitke järgmisi juhiseid. a) Veenduge, et tühikäigu pöörete arv on õigesti seadistatud. b) Veenduge, et kütusesegu oleks õige. c) Veenduge, et õhufilter oleks puhas.

• Kui süüteküünal on määrdunud, puhastage see ja kontrollige, kas elektroodide vahe on õige, vt jaotist Tehnilised andmed lk 136 . (Joon. 39)

• Vajaduse korral vahetage süüteküünal välja. Õhufilter Määrdunud õhufilter võib põhjustada mootorikahjustusi või ei tööta õigesti. Tolmuste tingimuste korral tee õhufiltri hooldustöid sagedamini. Vt lisateavet Hooldusskeem lk 131 , millal vahetada õhufiltrit. Märkus: Kahjustatud õhufilter tuleb alati välja vahetada. Toote (LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE) õhufiltri eemaldamine ja paigaldamine HOIATUS: Kasuta kaitsekindaid.

1. Ava klambrid õhufiltri kattel.

2. Eemalda mootorilt ettevaatlikult õhufitri kate (A).

3. Eemalda õhufilter (B). (Joon. 40)

4. Veendu, et õhufiltril poleks kahjustusi. Vahetage

kahjustatud õhufilter välja.

5. Puhasta ja kontrolli õhufiltrit. Vt jaotist

Õhufiltri puhastamine lk 133

Õhufiltri puhastamine Määrdunud õhufilter võib põhjustada mootorikahjustusi või ei tööta õigesti. Tolmuste tingimuste korral tehke õhupuhasti hooldustöid sagedamini. Vt lisateavet Hooldusskeem lk 131 , millal vahetada õhufiltrit.

1. Eemaldage õhufiltri kate ja filter.

808 - 006 - 22.10.2021

1332. Puhastage filtrit, koputades seda vastu tasast pinda. Ärge kunagi kasutage filtri puhastamiseks lahustit, mis sisaldab petrooleumi või suruõhku. Märkus: Pikka aega kasutuses olnud õhufiltreid ei saa täielikult puhastada. Vahetage õhufiltrit regulaarselt. Kahjustatud õhufilter tuleb alati vahetada.

3. Kui panete õhufiltrit kokku, siis veenduge, et on

tihedasti vastu filtrihoidikut. Kütusesüsteemi kontrollimine

• Kontrollige kütusepaagi korki ja selle tihendit kahjustuste suhtes.

• Kontrollige kütusevoolikut lekete suhtes. Kahjustatud kütusevoolik laske hooldustöökojas välja vahetada. Siduritrossi reguleerimine (LC 247S, LC 253S) Kui vedu tundub aeglane, tuleb siduritrossi reguleerida.

1. Veokiiruse suurendamiseks keerake

reguleerimiskruvi vastupäeva. Märkus: Kui vedu on sisse lülitatud siis, kui te veo käepidet ei tõmba, tuleb trossi pikendada.

2. Trossi pikendamiseks ja veokiiruse vähendamiseks

keerake reguleerimiskruvi päripäeva. (Joon. 41) Kui vedu on aeglane ka pärast reguleerimist, laske hooldustöökojas veorihm välja vahetada. Reguleeritava kiiruse siduritrossi reguleerimine (LC 347V, LC 347VE, LC 353V, LC 353VE) Kui mootori käivitamisel ei saa rakendada kõige aeglasemat kiirust, tuleb kiiruse regulaatorit seadistada.

1. Veokiiruse suurendamiseks keerake

reguleerimiskruvi vastupäeva. Märkus: Kui vedu on sisse lülitatud siis, kui te kiiruse regulaatorit ei käsitse, tuleb trossi pikendada.

2. Trossi pikendamiseks ja veokiiruse vähendamiseks

keerake reguleerimiskruvi päripäeva. (Joon. 41) Kui vedu on aeglane ka pärast reguleerimist, laske hooldustöökojas veorihm välja vahetada. Mootori tõrkeotsing Probleem Võimalik põhjus Lahendus Mootor ei käivitu. Süütejuhe pole õigesti ühendatud. Ühendage süütejuhe süüteküünlaga. Kütusepaak on tühi. Täitke kütusepaak õiget tüüpi kütusega. Kütus on vana. Tühjenda kütusepaak ja karburaator. Täida uue bensiiniga. Karburaatoris või kütusevoolikus on mustus. Puhastage karburaator ja/või kütusevoo- lik. Süüteküünal on defektne. Reguleerige elektroodide vahet, puhas- tage või vahetage välja süüteküünal. Süüteküünlal on kütus. Puhasta süüteküünal. Mootor ei seisku. Peatamismehhanism on defektne. Lahutage süüteküünla süütejuhe. Laske toode remontida volitatud hooldustööko- jas. 134 808 - 006 - 22.10.2021Probleem Võimalik põhjus Lahendus Mootor ei tööta sujuvalt. Süütejuhe pole õigesti ühendatud. Ühendage süütejuhe süüteküünlaga. Kütusevoolikus on mustus või kütus on otsa saanud. Puhastage kütusevoolik. Lisage kütuse- paaki õiget liiki kütust. Kütusepaagi kork on ummistunud. Puhastage kütusepaagi kork. Kütusesüsteemis on vesi või mustus. Tühjendage kütusepaak. Lisage kütuse- paaki õiget liiki kütust. Õhufilter on määrdunud. Puhastage õhufilter. Karburaatorit tuleb reguleerida. Laske hooldusesinduses karburaatorit reguleerida. Mootor läheb liiga kuumaks. Mootoriõli tase on liiga madal. Lisage mootoriõli. Õhuvool pole piisav. Puhastage õhufilter ja õhufiltri korpus. Karburaatorit tuleb reguleerida. Laske hooldusesinduses karburaatorit reguleerida. Kui mootor töötab suurel kiiru- sel, hakkab see töötakte vahel jätma. Süüteküünla elektroodide vahe on liiga väike. Reguleerige elektroodide vahet. Normaalkoormuse korral kos- tub mootorist ebatavalist heli. Kasutatakse valet tüüpi bensiini. Tühjenda kütusepaak ja karburaator. Täida uue bensiiniga. Vt jaotist Kütuse- süsteemi kontrollimine lk 134 . Probleemi püsimise korral pöörduge hooldustöökot- ta. Mootor ei tööta tühikäigul su- juvalt. Süüteküünal on määrdunud või defektne või elektroodide vahe on liga suur. Reguleerige elektroodide vahekagust või vahetage süüteküünal välja. Karburaatorit tuleb reguleerida. Reguleerige karburaatorit. Õhufilter on määrdunud. Puhastage õhufilter. Transportimine, hoiulepanek ja utiliseerimine Transportimine ja hoiustamine

• Toote ja kütuse transportimisel ning hoiustamisel veenduge, et puuduvad lekked ja aurud. Elektriseadmetest või boileritest pärit sädemed ja lahtine leek võivad põhjustada tulekahju.

• Kütuse transportimiseks ja hoiustamiseks kasutage heakskiidetud mahuteid.

• Toote pikaks ajaks hoiule panemisel tühjendage eelnevalt kütusepaak. Kõrvaldage kütus spetsiaalses jäätmejaamas.

• Transportimisel kinnitage toode ohutult, et ära hoida kahjustusi ja õnnetusi.

• Hoidke toodet lukustatud kohas, kus sellele ei pääse juurde lapsed ega volitamata isikud.

• Hoidke toodet kuivas kohas, mis ei külmu. Aku ja laadija transportimine ning hoiustamine

• Ära eemalda akut enne, kuni toode on paigal ja jahtunud. Aku eemaldamiseks hoia all aku ülaosas asuvat nuppu ja eemalda see pesast.

• Kui hoiustamisaeg on pikem kui 30 päeva, lae akut seni, kuni sellel on rohkem kui kolm rohelist tuld.

• Aku kahjustamise vältimiseks laadi akut iga kolme kuu tagant.

• Akut ja akulaadija hoiustamistemperatuur on vahemikus 5 °C kuni 40 °C. Kõrgem temperatuur või kõrge temperatuuriga allikad, näiteks tuli, võivad akut kahjustada.

• Ärge võtke patareid lahti.

• Akut ei tohi kasta vette. Hoia akut kuivas ja jahedas kohas, kus on tagatud hea ventilatsioon.

808 - 006 - 22.10.2021 135• Kui aku eritab töö, hoiustamise või laadimise ajal

lõhna, on kuum või deformeerub kuumuse tõttu, siis eemalda aku ja ära seda rohkem kasuta.

• Kahjustuste vältimiseks veendu, et aku või akulaadija on transportimise ajal kinnitatud.

• Veendu, et akulaadija ei muutuks liiga kuumaks. Kõrvaldamine

• Järgige kohalikke jäätmekäitluseeskirju ja kehtivaid seadusi.

• Kemikaalid (nt mootoriõli ja jahutusvedelik) kõrvaldage hoolduskeskuses või spetsiaalses jäätmejaamas.

• Kui toodet enam ei kasutata, toimetage see Husqvarna edasimüüjale või kõrvaldage see taaskasutuskeskuses.

• Kõrvaldage aku hooldustöökojas või toimetage see spetsiaalsesse kasutatud akude kogumispunkti. Tehnilised andmed LC 247 LC 247S LC 253S Mootor Kaubamärk Husqvarna Husqvarna Husqvarna Mudel HS 139A HS 139A HS 166A Mootori tüüp Üks silinder, neljatak- tiline, jõustatud Õhkjahutus, OHV Üks silinder, neljatak- tiline, jõustatud Õhkjahutus, OHV Üks silinder, neljatak- tiline, jõustatud Õhkjahutus, OHV Silindrimaht, cm

Kiirus, p/min 2900 2900 2900 Mootori nimivõimsus, kW

2,2 2,2 2,75 Süütesüsteem Süüteküünal Husqvarna HQT-7 Husqvarna HQT-7 Husqvarna HQT-7 Elektroodide vahe, mm 0,7-0,8 0,7-0,8 0,7-0,8 Kütuse-/määrimissüsteem Mootori määrimistüüp Pritse Pritse Pritse Kütusepaagi maht, l 1 1 1 Õlipaagi maht, liitrit 0,5 0,5 0,5 Mootoriõli

Mootori näidatud võimsusklass on antud mootorimudeli järgi toodetud tüüpmootori keskmine netovõimsus (kindla pöörete arvu juures), mõõdetud vastavalt SAE standardile J1349/ISO1585. Masstoodangust tulnud mootoritel võib see väärtus pisut erineda. Tootele paigaldatud mootori tegelik võimsus oleneb töökiirusest, keskkonnatingimustest ja muudest teguritest.

Kui kasutakse SAE-30 õli madalamal temperatuuril kui +5 °C, siis on oht, et see ei määri mootorit piisavalt. See võib kahjustada mootorit. Vt jaotisest Mootoriõli vahetamine lk 132 , milline on õige õli madalal tempera- tuuril.

Müraemissioon ümbritsevasse keskkonda, mõõdetud helivõimsuse tasemena (L

) vastavalt EÜ direktiivile 2000/14/EÜ 136 808 - 006 - 22.10.2021LC 247 LC 247S LC 253S Helivõimsuse tase, mõõdetud dB(A) 95 95 97 Müravõimsustase, garanteeritud L

Helirõhutase kasutaja kõrva juures, dB(A) 84 84 87 Vibratsioonitase

Ülemise käepideme vibratsioon, m/s

2,7 2,7 3,9 Lõikeosa Lõikekõrgus, mm 20-75 20-75 20-75 Lõikamislaius, mm 470 470 530 Lõikesüsteem Kogumine / BioC- lip

/ tagant väljuta- mine Lõiketera – standardne Kogumine 5882755-10 Kogumine 5882755-10 Kogumine 5797972-10 Lõiketera – lisatarvik Multš 5882757-10 Multš 5882757-10 Multš 5889039-10 Rohukoguri maht, l 55 55 60 Ajam Iseliikumiskiirus, km/h – 4 4 Käivitussüsteem Elektriline käiviti Ei Ei Ei Aku - - - LC 347V LC 347VE LC 353V LC 353VE Mootor Kaubamärk Husqvarna Husqvarna Husqvarna Husqvarna Mudel HS 166A HS 166AE HS 166A HS 166AE Mootori tüüp Üks silinder, nel- jataktiline, jõusta- tud Õhkjahutus, OHV Üks silinder, nel- jataktiline, jõusta- tud Õhkjahutus, OHV Üks silinder, nel- jataktiline, jõusta- tud Õhkjahutus, OHV Üks silinder, nel- jataktiline, jõusta- tud Õhkjahutus, OHV Silindrimaht, cm

Müra rõhutaseme kohta toodud andmete statistiline dispersioon (standardhälve) on 1,2 dB(A).

Vibratsioonitaseme kohta toodud andmete tüüpiline statistiline dispersioon (standardhälve) on 0,2 m/s

Mootori nimivõimsus, kW

2,75 2,75 2,75 2,75 Süütesüsteem Süüteküünal Husqvarna HQT-7 Husqvarna HQT-7 Husqvarna HQT-7 Husqvarna HQT-7 Elektroodide vahe, mm 0,5 0,5 0,5 0,5 Kütuse-/määrimissüsteem Mootori määrimistüüp Pritse Pritse Pritse Pritse Kütusepaagi maht, l 1,0 0,9 1,0 0,9 Õlipaagi maht, liitrit 0,7-0,8 0,7-0,8 0,7-0,8 0,7-0,8 Mootoriõli

Mass Tühjade paakidega, kg 30,5 31,5 32,0 33,0 Müraemissioon

Helivõimsuse tase, mõõdetud dB(A) 95 95 97 97 Müravõimsustase, garanteeritud L

Helirõhutase kasutaja kõrva juures, dB(A)

Ülemise käepideme vibratsioon, m/s

3,5 3,5 3,9 3,9 Lõikeosa Lõikekõrgus, mm 20-75 20-75 20-75 20-75 Lõikamislaius, mm 470 470 530 530 Lõikesüsteem Kogumine / BioC- lip

Mootori näidatud võimsusklass on antud mootorimudeli järgi toodetud tüüpmootori keskmine netovõimsus (kindla pöörete arvu juures), mõõdetud vastavalt SAE standardile J1349/ISO1585. Masstoodangust tulnud mootoritel võib see väärtus pisut erineda. Tootele paigaldatud mootori tegelik võimsus oleneb töökiirusest, keskkonnatingimustest ja muudest teguritest.

Kui kasutakse SAE-30 õli madalamal temperatuuril kui +5 °C, siis on oht, et see ei määri mootorit piisavalt. See võib kahjustada mootorit. Vt jaotisest Mootoriõli vahetamine lk 132 , milline on õige õli madalal tempera- tuuril.

Müraemissioon ümbritsevasse keskkonda, mõõdetud helivõimsuse tasemena (L

Müra rõhutaseme kohta toodud andmete statistiline dispersioon (standardhälve) on 1,2 dB(A).

Vibratsioonitaseme kohta toodud andmete tüüpiline statistiline dispersioon (standardhälve) on 0,2 m/s

808 - 006 - 22.10.2021 139EÜ vastavusdeklaratsioon

• 2014/30/EL (26. veebruar 2014), elektromagnetilise ühilduvuse direktiiv;

• 2000/14/EÜ (8. mai 2000), müradirektiiv.

• 8. juuni 2011. a., „elektri- ja elektroonikaseadmetes teatavate ohtlike ainete kasutamise piiramise direktiiv” 2011/65/EL. Mürataseme kohta leiate teavet tehniliste andmete osast. Rakendatud on järgmisi standardeid:

Kui pole märgitud teisiti, mõeldakse ülalpool loetletud standardite all nende kõige viimaseid avaldatud versioone. Teavitatud asutus: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala on esitanud vastavushindamisega seonduvad aruanded, nagu on nõutud NÕUKOGU 8. mai 2000. aasta MÜRADIREKTIIVI 2000/14/EÜ VI lisas. Huskvarna, 30.09.2021 Claes Losdal, aiandustoodete arendusdirektor (Husqvarna AB volitatud esindaja, tehnilise dokumentatsiooni vastutav juht)
