KASUTUSJUHEND LB 348SI HUSQVARNA

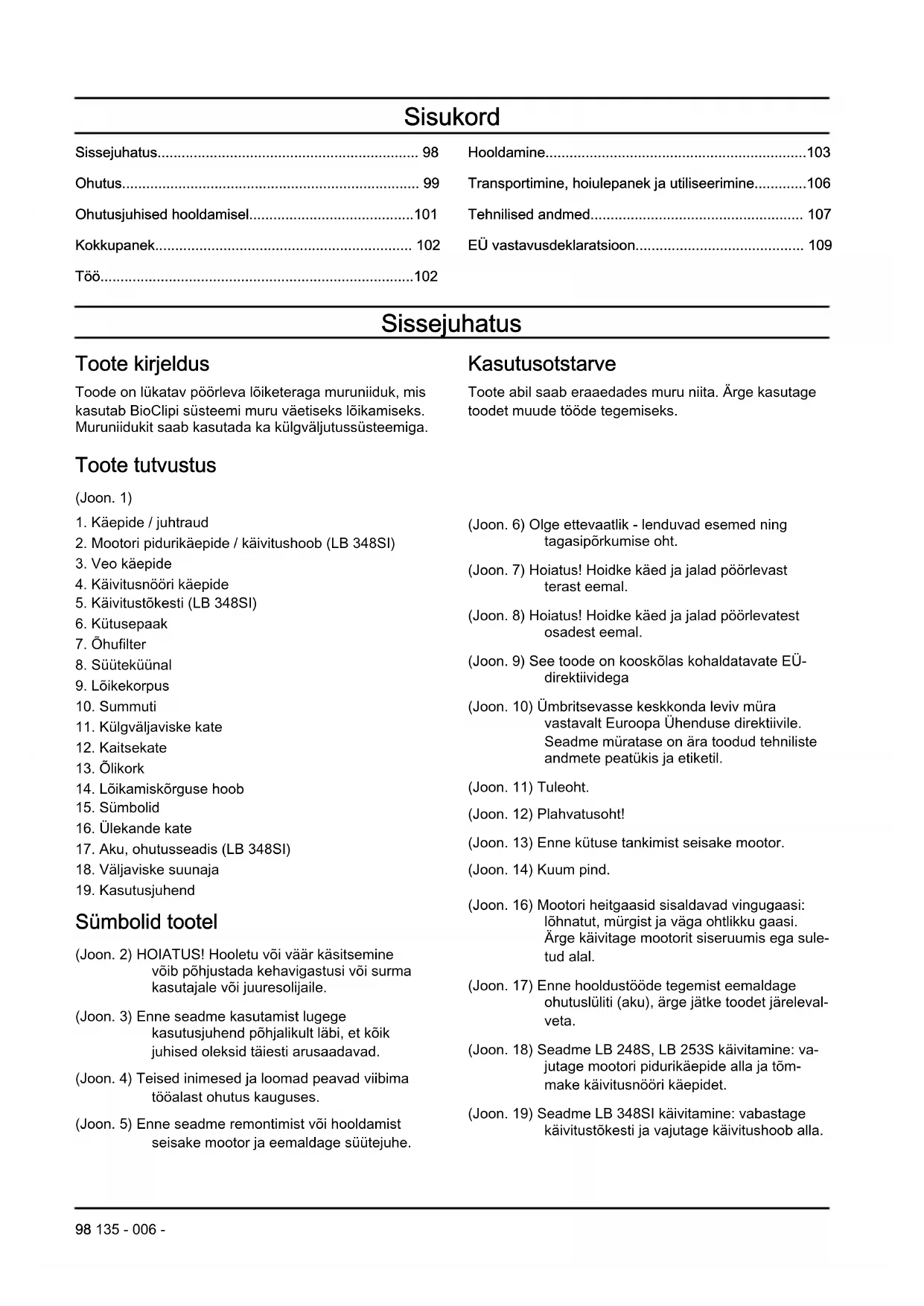

1. Käepide / juhtraud

4. Käivitusnööri käepide

5. Käivitustõkesti (LB 348SI)

11. Külgväljaviske kate

14. Lõikamiskõrguse hoob

18. Väljaviske suunaja

Sümbolid tootel (Joon. 2) HOIATUS! Hooletu või väär käsitsemine võib põhjustada kehavigastusi või surma kasutajale või juuresolijaile. (Joon. 3) Enne seadme kasutamist lugege kasutusjuhend põhjalikult läbi, et kõik juhised oleksid täiesti arusaadavad. (Joon. 4) Teised inimesed ja loomad peavad viibima tööalast ohutus kauguses. (Joon. 5) Enne seadme remontimist või hooldamist seisake mootor ja eemaldage süütejuhe. (Joon. 6) Olge ettevaatlik - lenduvad esemed ning tagasipõrkumise oht. (Joon. 7) Hoiatus! Hoidke käed ja jalad pöörlevast terast eemal. (Joon. 8) Hoiatus! Hoidke käed ja jalad pöörlevatest osadest eemal. (Joon. 9) See toode on kooskõlas kohaldatavate EÜ- direktiividega (Joon. 10) Ümbritsevasse keskkonda leviv müra vastavalt Euroopa Ühenduse direktiivile. Seadme müratase on ära toodud tehniliste andmete peatükis ja etiketil. (Joon. 11) Tuleoht. (Joon. 12) Plahvatusoht! (Joon. 13) Enne kütuse tankimist seisake mootor. (Joon. 14) Kuum pind. (Joon. 16) Mootori heitgaasid sisaldavad vingugaasi: lõhnatut, mürgist ja väga ohtlikku gaasi. Ärge käivitage mootorit siseruumis ega sule- tud alal. (Joon. 17) Enne hooldustööde tegemist eemaldage ohutuslüliti (aku), ärge jätke toodet järeleval- veta. (Joon. 18) Seadme LB 248S, LB 253S käivitamine: va- jutage mootori pidurikäepide alla ja tõm- make käivitusnööri käepidet. (Joon. 19) Seadme LB 348SI käivitamine: vabastage käivitustõkesti ja vajutage käivitushoob alla. 98 135 - 006 -(Joon. 15) Skannitav kood. Märkus: Seadmel toodud ülejäänud sümbolid/tähised viitavad teatud kommertsvaldkondade sertifitseerimisnõuetele. Tootevastutus Tootevastutusseaduste alusel ei vastuta me tootest tingitud kahjustuste eest, kui:

• toodet on valesti parandatud;

• toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;

• tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;

• toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt. Euro V heitmed HOIATUS: Mootori igasugune modifitseerimine, muutmine või rikkumine tühistab toote EL-i tüübikinnituse. Ohutus Ohutuse määratlused Mõistetega „hoiatus”, „ettevaatust” ja „märkus” juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis. HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva õnnetuse ohtu. ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu. Märkus: Tähistab antud olukorras vajalikku lisateavet. Üldised ohutuseeskirjad HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Toode on ohtlik, kui seda kasutada valesti või ettevaatamatult. Ohutuseeskirjade eiramine võib põhjustada kehavigastuse või surma.

• Seade tekitab töötades elektromagnetvälja. Teatud tingimustel võib väli häirida aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Raskete või surmaga lõppevate kehavigastuste ohu vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada enne selle seadme kasutamist nõu oma arsti ja implantaadi valmistajaga.

• Olge alati ettevaatlik ja kasutage tervet mõistust. Kui te pole kindel, kuidas toodet eriolukorras kasutada, lõpetage töö ja pidage enne jätkamist nõu Husqvarna edasimüüjaga.

• Arvestage, et teiste isikute ja nende varaga seotud õnnetuste korral kannab vastutust seadme kasutaja.

• Hoidke toode puhas. Veenduge, et märgid ja tähised oleksid selgelt loetavad.

• Ärge lubage kellelgi toodet kasutada enne, kui ta on lugenud kasutusjuhendit ja selle sisu endale selgeks teinud.

• Ärge lubage lastel seadet käsitseda.

• Hoidke lapsed tööalast eemal. Vastutusvõimeline täiskasvanu peab kogu aeg kasutaja juures viibima.

• Ärge lubage kasutusjuhistega mitte tutvunud isikul toodet käsitseda.

• Kui toodet kasutab piiratud füüsiliste või vaimsete võimetega isik, peab ta olema kogu aeg järelevalve all. Vastutusvõimeline täiskasvanu peab kogu aeg kasutaja juures viibima.

• Ärge kasutage toodet, kui olete väsinud, haige või tarvitanud alkoholi, narkootikume või ravimeid. Sellel on negatiivne mõju teie nägemisele, tähelepanuvõimele, liikumisele ja otsustamisvõimele.

• Ärge kasutage toodet, kui see on kahjustatud.

• Ärge muutke toodet ega kasutage seda, kui keegi teine võib olla seda muutnud. Tööala ohutus HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Enne toote kasutamist eemaldage tööalalt oksad ja kivid.

• Lõikeosaga kokku puutuvad esemed võivad õhku paiskuda ning inimesi vigastada ja esemeid kahjustada. Juuresolijad ja loomad peavad viibima tootest ohutus kauguses.

• Ärge kasutage toodet halva ilmaga, näiteks udu, vihma, tugeva tuule, tugeva pakase ja pikseohu korral. Toote kasutamine halva ilma ning niiskete ja märgade tingimuste korral on väsitav. Halb ilm võib põhjustada ohtlikke tingimusi (nt libedaid pindu).

• Suhtuge tähelepanelikult inimestesse, esemetesse ja olukordadesse, mis võivad takistada toote ohutut kasutamist.

• Olge ettevaatlik takistuste (nt juurte, kivide, oksade, aukude ja kraavide) suhtes. Kõrge rohi võib peita takistusi.

99• Muru niitmine kallakutel võib olla ohtlik. Ärge kasutage toodet alal, mille kalle ületab 15°.

• Kasutage toodet kallakul risti liikudes. Ärge liikuge üles ja alla.

• Olge ettevaatlik varjatud nurkade ja vaatevälja varjavate esemete läheduses. Tööohutus HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Kasutage seda toodet ainult muru niitmiseks. Muude toimingute tegemiseks toodet kasutada ei tohi.

• Kasutage isikukaitsevahendeid. Vt jaotist Isikukaitsevahendid lk 100

• Ärge käivitage mootorit suletud ruumis ega tuleohtlike materjalide lähedal. Mootori heitgaasid on kuumad ja võivad sisaldada sädemeid, mis võivad tekitada tulekahju.

• Ärge kasutage toodet enne, kui lõiketera ja katted on õigesti kinnitatud. Valesti kinnitatud lõiketera võib lahti tulla ja inimesi vigastada.

• Veenduge, et lõiketera ei puutuks kokku esemetega (nt kivide ja juurtega). See võib lõiketera kahjustada ja põhjustada mootori võlli väändumist. Paindega telg põhjustab tugevat vibratsiooni ja suurt lõiketera lahtitulemise ohtu.

• Kui lõiketera puutub kokku mõne esemega või esineb vibratsioon, peatage toode viivitamatult. Lahutage süüteküünla süütejuhe. Kontrollige toodet kahjustuste suhtes. Parandage kahjustused või laske toodet remontida volitatud hooldustöökojas.

• Kui mootor töötab, ärge kinnitage mootori pidurikäepidet käepidemele jäädavalt.

• Asetage toode stabiilsele ja tasasele pinnale ning käivitage see. Veenduge, et lõiketera ei puutuks vastu maad ega muid esemeid.

• Olge toote kasutamisel alati toote taga.

• Toote kasutamisel hoidke mõlema käega käepidemest ja kõik toote rattad maas. Hoidke käed ja jalad liikuvatest teradest eemal.

• Kui mootor on käivitatud, ärge kallutage toodet.

• Olge toote tagasisuunas tõmbamisel ettevaatlik.

• Kui mootor on käivitatud, ärge tõstke toodet. Kui teil on vaja toodet tõsta, seisake esmalt mootor ja lahutage süütejuhe süüteküünlast.

• Ärge kõndige toote kasutamise ajal tagurpidi.

• Seisake mootor, kui liigute alal, kus pole muru, näiteks kruusast, kivist ja asfaldist teedel.

• Ärge lükake toodet joostes, kui mootor on käivitatud. Toote kasutamise ajal kõndige.

• Enne lõikamiskõrguse muutmist seisake mootor. Ärge tehke seadistusi, kui mootor töötab.

• Ärge laske toodet silmist, kui mootor töötab. Seisake mootor ja veenduge, et lõikeosa ei pöörleks. Ohutusjuhised kasutamisel Isikukaitsevahendid HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab õnnetusjuhtumi korral kehavigastuse raskusastet. Õige varustuse valimiseks pöörduge edasimüüja poole.

• Kui müratase ületab 85 dB, kandke kuulmiskaitseid.

• Kandke vastupidavaid saapaid või jalatseid, mis on libisemiskindlad. Ärge kandke avatud jalatseid ega olge paljajalu.

• Kandke tugevaid pikki pükse.

• Vajaduse korral kandke kaitsekindaid, näiteks lõikeosa kinnitades, kontrollides või puhastades. Toote ohutusseadised HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Ärge kunagi kasutage seadet, kui selle ohutusseadised on defektsed.

• Kontrollige ohutusseadiseid regulaarselt. Kui ohutusseadised on defektsed, pöörduge Husqvarna hooldustöökotta. Lõikeosa katte kontrollimine Lõikeosa kate vähendab toote vibratsiooni ja lõiketerast tingitud vigastuste ohtu.

• Kontrollige lõikeosa kahjustuste (nt pragude) suhtes. Aku (LB 348SI) HOIATUS: Defektne aku vähendab toote ohutust. Kasutage tootja heakskiidetud akut. Aku toidab elektrilist starterit ja toimib ohutusseadisena, et takistada juhuslikku käivitumist. Kui te toodet ei kasuta ja kui jätate selle järelevalveta, eemaldage aku. Mootori pidurikäepide Mootori pidurikäepideme abil saab mootori seisata. Mootori pidurikäepideme vabastamisel mootor seiskub ja veosüsteem lülitub välja. Mootoripiduri kontrollimiseks käivitage mootor ja vabastage mootorpiduri käepide. Kui mootor kolme sekundi jooksul ei seisku, laste mootorpidurit reguleerida Husqvarna volitatud hooldustöökojas.

Käivitustõkesti Mudelil LB 348SI toimib mootori pidurikäepide ka käiviti mootori käivitushoovana. Kontrollige, et käivitustõkesti takistab käiviti mootori tööd.

1. Tõmmake käivitushooba juhtraua suunas (B).

Käivitustõkesti peatab liikumise.

2. Vajutage käivitustõkesti paremale välja (A). (Joon.

3. Laske käivitustõkesti lahti ja veenduge, et see läheks

tagasi lähteasendisse. Summuti Summuti ülesandeks on hoida müratase võimalikult madalal ja suunata mootori heitgaasid kasutajast eemale. Ärge kasutage seadet, kui summuti puudub või on kahjustatud. Kahjustatud summuti tõstab mürataset ja suurendab tulekahju ohtu. HOIATUS: Seadme töötamise ajal ja vahetult pärast töötamist ning mootori tühikäigul töötamise ajal on summuti väga kuum. Tulekahju vältimiseks olge tuleohtlike materjalide ja/või aurude läheduses väga ettevaatlik. Summuti kontrollimine

• Kontrollige summutit regulaarselt ning veenduge, et see oleks õigesti kinnitatud ja kahjustamata. Ohutusnõuded kütuse käsitsemisel HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Ärge käivitage toodet, kui toote pinnale on sattunud kütust või mootoriõli. Eemaldage kütus/õli toote pinnalt ja laske tootel kuivada.

• Kui kütus satub rõivastele, siis vahetage kohe riideid.

• Vältige kütuse sattumist nahale, see võib põhjustada kehavigastusi. Kui kütus satub kehale, puhastage piirkond seebi ja veega.

• Ärge käivitage toodet, kui mootor lekib. Kontrollige regulaarselt mootori lekkekindlust.

• Olge kütuse käsitsemisel ettevaatlik. Kütus on tuleohtlik ja kütuse aurud on plahvatusohtlikud ning võivad põhjustada kehavigastusi või surma.

• Ärge hingake sisse kütuseaure, see võib põhjustada kehavigastuse. Tagage piisav õhuvahetus.

• Ärge suitsetage kütuse ega mootori läheduses.

• Ärge asetage kuumi esemeid kütuse ega mootori lähedusse.

• Ärge tankige kütust, kui mootor töötab.

• Enne tankimise alustamist veenduge, et mootor oleks külm.

• Enne tankimise alustamist avage aeglaselt kütusepaagi kork ja laske survel alaneda.

• Ärge tankige mootorit siseruumis. Ebapiisav õhuvahetus võib põhjustada lämbumisest või vingugaasimürgistusest tingitud kehavigastuse või surma.

• Pingutage kütusepaagi korki korralikult. Pingutamata kütusepaagi kork põhjustab tuleohtu.

• Enne käivitamist viige toode vähemalt 3 m kaugusele kohast, kus toimus kütusepaagi täitmine.

• Ärge täitke kütusepaaki täielikult. Soojuse mõjul kütus paisub. Jätke kütusepaagi ülaserva vaba ruumi. Ohutusjuhised hooldamisel HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Mootori heitgaasid sisaldavad vingugaasi: lõhnatut, mürgist ja väga ohtlikku gaasi. Ärge käivitage mootorit siseruumis ega suletud alal.

• Enne toote hooldamist seisake mootor ja eemaldage süüteküünla süütejuhe. Seadme LB 348SI puhul eemaldage ka aku.

• Lõikeosa hooldamisel kandke kaitsekindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

• Tootja heakskiiduta tarvikud ja muudatused toote juurest võivad põhjustada tõsiseid kehavigastusi või surma. Ärge muutke toodet. Kasutage tootja heakskiidetud tarvikuid.

• Kui toodet regulaarselt ja õigesti ei hooldata, suureneb oht, et toode saab kahjustada ja võib kedagi vigastada.

• Hooldage toodet ainult selle kasutusjuhendi järgi. Muid hooldustöid tuleb lasta teha Husqvarna heakskiiduga hooldustöökojas.

• Laske toodet regulaarselt hooldada Husqvarna heakskiiduga hooldustöökojas.

• Asendage kahjustatud, kulunud ja katkised osad.

135 - 006 - 101Kokkupanek

Sissejuhatus HOIATUS: Enne toote kokkupanemist lugege läbi ohutust puudutav peatükk. Seadme LB 348SI puhul eemaldage ka aku. Käepideme kokkupanek

1. Keerake alumised hoovad lahti.

2. Liigutage nupud toote vasakul ja paremal küljel

olevatesse soonetesse. (Joon. 22)

3. Reguleerige käepideme kõrgus ühte kahest

võimalikust asendist.

4. Liigutage nuppusid üles käepideme suunas, kuni

need peatuvad ja kostub klõpsatus. (Joon. 23)

2. Keerake alumised hoovad lahti.

3. Liigutage nupud toote vasakul ja paremal küljel

Toote seadmine tööasendisse

1. Pöörake käepide püstasendisse. (Joon. 25)

2. Liigutage nuppusid üles käepideme suunas, kuni

need peatuvad ja kostub klõpsatus. (Joon. 23)

Väljaviske suunaja monteerimine Monteerige rohu külgväljaviske väljaviske suunaja. Tootel on külgväljaviske kate rohu lõikamiseks multšiks.

1. Keerake lahti kaks kruvi ja eemaldage külgväljaviske

2. Paigaldage väljaviske suunaja väljaviskekanali

kohale. Töö Sissejuhatus HOIATUS: Enne seadme kasutamist lugege põhjalikult läbi ohutust puudutav jaotis. Husqvarna Connect Husqvarna Connect on mobiilsideseadmetele mõeldud tasuta rakendus. Rakendus Husqvarna Connect annab teie Husqvarna tootele lisafunktsionaalsuse:

• Täiendav tooteteave.

• Toote osade ja hoolduse alane teave ja abi. Toote Husqvarna Connect kasutamise alustamine

3. Toote ühendamiseks ja registreerimiseks järgige

Husqvarna Connect rakenduse juhiseid. Enne toote kasutamist

1. Lugege kasutusjuhend põhjalikult läbi, et kõik

juhised oleksid täiesti arusaadavad.

2. Veenduge, et lõikeosa oleks õigesti kinnitatud ja

reguleeritud. Vt jaotist Lõikeosa kontrollimine lk 104

3. Täitke kütusepaak. Vt jaotist

4. Täitke õlipaak ja kontrollide õlitaset. Vt jaotist

Kütuse tankimine Võimaluse korral kasutage keskkonnasäästlikku bensiini/alkülaatbensiini. Kui keskkonnasäästlik või alkülaatbensiin pole saadaval, kasutage kvaliteetset pliivaba bensiini või pliibensiini, mille oktaaniarv on vähemalt 90. ETTEVAATUST: Ärge kasutage bensiini, mille oktaaniarv on alla 90 RON (87 AKI). See võib toodet kahjustada.

1. Surve vabastamiseks avage kütusepaagi kork

2. Lisage kütust aeglaselt kütusenõust. Mahavalgumise

korral eemaldage osa kütust lapiga ja laske ülejäänul ära kuivada.

3. Puhastage kütusepaagi korgi ümbrus.

4. Pingutage kütusepaagi korki korralikult. Pingutamata

kütusepaagi kork põhjustab tuleohtu.

5. Enne käivitamist viige toode vähemalt 3 m

kaugusele kohast, kus toimus kütusepaagi täitmine. 102 135 - 006 -Lõikamiskõrguse reguleerimine Lõikamiskõrgust saab seadistada viiele erinevale kõrgusele.

1. Lõikamiskõrguse suurendamiseks tõmmake

lõikamiskõrguse hooba tagasisuunas.

2. Lõikamiskõrguse vähendamiseks lükake

lõikamiskõrguse hooba edasisuunas. ETTEVAATUST: Ärge seadistage lõikamiskõrgust liiga madalaks. Kui muru pole tasane, võivad lõiketerad puutuda vastu maad. Toote käivitamine

• Veenduge, et süütejuhe ja süüteküünal oleksid omavahel ühendatud. Käsitsi käivitamine (LB 248S, LB 253S)

3. Hoidke starteri nööri käepidet paremas käes.

4. Tõmmake starteri nööri väljasuunas, kuni tunnete

5. Tõmmake hooga, nii et mootor käivitub.

HOIATUS: Käivitusnööri ei tohi kerida käe ümber. Elektriline käivitamine (LB 348SI)

1. Veenduge, et aku on aktiveeritud ja laetud. Vt jaotist

3. Vajutage käivitustõkesti paremale välja (A).

4. Käivitusmootori käivitamiseks tõmmake käivitushoob

(B) vastu juhtrauda. Käivitusmootor seiskub, kui mootor käivitub. (Joon. 21) Veo kasutamine ratastel

• Tõmmake veo käepidet juhtraua suunas. (Joon. 29)

• Enne toote tagasisuunas tõmbamist vabastage vedu ja lükake toodet umbes 10 cm edasisuunas.

• Veo vabastamiseks vabastage veo käepide näiteks siis, kui lähenete takistusele. Toote seiskamine

• Veo peatamiseks vabastage veojõu käepide.

• Mootori seiskamiseks vabastage mootoripiduri käepide. Aku eemaldamine Mootori juhusliku käivitumise ennetamiseks tuleb mudeli LB 348SI puhul aku eemaldada, kui toodet ei kasutata.

1. Vajutage lukustusnupud (A) sisse ja tõmmake aku

välja. (Joon. 30) Hea tulemuse saavutamine

• Kasutage vahedat lõiketera. Nüri tera annab ebaühtlase tulemuse ja muru lõigatud osa muutub kollaseks. Terav lõiketera on nüri teraga võrreldes energiasäästlikum.

• Lõigake kuni pool muru pikkusest. Niitke kõigepealt kõrgele reguleeritud lõikamiskõrgusega. Vaadake tulemust ja seadistage lõikamiskõrgus soovitud madalamale tasemele. Kui muru on väga pikk, sõitke aeglaselt ja vajadusel niitke kaks korda.

• Niitke iga kord erinevas suunas, et ära hoida triipude tekkimist murule. Hooldamine Sissejuhatus HOIATUS: Enne seadme hooldamist lugege põhjalikult läbi ohutust puudutav peatükk. Toote hooldamiseks ja remontimiseks on vaja erioskusi. Tagame asjatundliku remondi- ja hooldustöö. Kui edasimüüjal, kellelt toote ostsite, pole hooldustöökoda, küsige neilt teavet lähima hooldustöökoja kohta. Hooldusskeem HOIATUS: Mudeli LB 348SI puhul eemaldage alati aku enne toote hooldamist, remontimist või puhastamist. Hooldusintervallide arvutamisel on aluseks võetud toote igapäevane kasutamine. Intervallid muutuvad, kui toodet igapäevaselt ei kasutata. Tärniga (*) tähistatud hooldustööde kohta leiate juhised peatükist Toote ohutusseadised lk 100

päevas Üks kord nädalas Üks kord kuus Üldkontrolli läbiviimine X Õlitaseme kontrollimine X Toote puhastamine X Lõikeosa kontrollimine X Lõikekorpuse ja kaitsekatte kontrollimine* X Mootoripiduri käepideme kontrollimine* X Aku kontrollimine* X Summuti kontrollimine* X Süüteküünla kontrollimine X Õlivahetus (esmalt pärast 5 töötundi, seejärel iga kord 50 töötunni järel) X Õhufiltri vahetamine (pärast 50 töötundi) X Kütusesüsteemi kontrollimine X Üldülevaatuse läbiviimine

• Veenduge, et kõik toote mutrid ja kruvid oleksid korralikult kinni pingutatud. Toote välikorpuse puhastamine

• Eemaldage lehed, muru ja pori harja abil.

• Veenduge, et mootori peal asuv õhuvõtuava oleks takistustest vaba.

• Ärge kasutage seadme puhastamiseks survepesurit.

• Kui kasutate toote puhastamiseks vett, ärge suunake vett otse mootorile. Lõikekorpuse sisepinnapuhastamine

1. Tühjendage kütusepaak.

2. Asetage toode külili nii, et summuti jääb allapoole.

ETTEVAATUST: Kui toode on asetatud selliselt, et õhufilter jääb allapoole, võib mootor kahjustada saada.

3. Loputage lõikekorpuse sisepinda veega.

Ülekande puhastamine

2. Eemaldage ülekandest harjaga lehed, muru ja

3. Kui kogu mustust ei saa harjaga eemaldada,

puhastage veega. Lõikeosa kontrollimine HOIATUS: Tahtmatu käivitamise ärahoidmiseks eemaldage süüteküünlalt süütejuhe. HOIATUS: Lõikeosa hooldamisel kandke kaitsekindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

1. Kontrollige lõikeosa kahjustuste ja mõrade suhtes.

Kahjustatud lõikeosa tuleb alati välja vahetada.

2. Kontrollige, kas lõiketera on kahjustatud või nüri.

Märkus: Teritamise järel tuleb lõiketera tasakaalustada. Lõiketera teritamine, asendamine ja tasakaalustamine usaldage hooldustehnikule. Kui toode põrkub vastu eset, mis põhjustab toote seiskumise, vahetage välja kahjustatud lõiketera. Laske hoolduskeskuses hinnata, kas tera saab teritada või tuleb see välja vahetada. Lõiketera vahetamine

1. Lukustage lõiketera mõne puuklotsiga. (Joon. 32)

2. Eemaldage lõiketera polt (A). (Joon. 33)

3. Eemaldage lõiketera (B).

4. Eemaldage lõiketera tugi (C) ja polt ning kontrollige,

kas esineb kahjustusi.

5. Kontrollige mootori võlli ja veenduge, et see poleks

6. Uue lõiketera kinnitamisel veenduge, et nurksed

otsad oleks suunatud lõikekorpuse poole. (Joon. 34)

135 - 006 -7. Pange hõõrdeseib (D) ja lõiketera vastu lõiketera

8. Et paigutada lõiketera mootorivõlli keskele,

veenduge, et lõiketera toe märgid lõiketera mõlemal küljel oleks nähtaval.

9. Lukustage lõiketera mõne puuklotsiga. Kinnitage

vedruseib (E) ning pingutage polti ja seibi momendiga 80 Nm. (Joon. 35)

10. Keerake tera käega, veendumaks, et see pöörleb

vabalt. HOIATUS: Kasutage kaitsekindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

11. Tera katsetamiseks käivitage toode. Kui tera on

valesti kinnitatud, siis toode vibreerib ja niitmistulemus pole rahuldav. Õlitaseme kontrollimine ETTEVAATUST: Liiga madal õlitase võib mootorit kahjustada. Enne toote käivitamist kontrollige õlitaset.

1. Asetage toode tasasele pinnale.

2. Eemaldage õlipaagi kork koos kinnitatud

3. Puhastage mõõtevarras õlist.

4. Õlitaseme õigesti mõõtmiseks asetage mõõtevarras

täies pikkuses õlipaaki.

5. Eemaldage õlivarras.

6. Vaadake mõõtevardalt õlitaset.

7. Kui õlitase on madal, lisage mootoriõli ja kontrollige

õlitaset uuesti. Mootoriõli vahetamine HOIATUS: Vahetult pärast mootori seiskamist on mootoriõli väga kuum. Enne mootoriõli väljutamist laske mootoril maha jahtuda. Kui mootoriõli satub nahale, puhastage piirkond vee ja seebiga.

1. Kasutage toodet, kuni kütusepaak on tühi.

2. Eemaldage süüteküünla süütejuhe.

3. Eemaldage õlipaagi kork.

5. Kallutage toodet, et mootoriõli valguks õlipaagist

6. Lisage uut mootoriõli (vt jaotises

Tehnilised andmed lk 107 soovitatud tüüpi).

Aku (LB 348SI) HOIATUS: Defektne aku vähendab toote ohutust. Kasutage tootja heakskiidetud akut. Aku toidab elektrilist starterit ja toimib ohutusseadisena, et takistada juhuslikku käivitumist. Kui te toodet ei kasuta ja kui jätate selle järelevalveta, eemaldage aku. Aku käivitamine Enne aku esmakordset kasutamist tuleb see käivitada.

2. Oodake, kuni süttib vähemalt üks roheline tuli, u 10

3. Kinnitage aku mootori külge, vt

Elektriline käivitamine (LB 348SI) lk 103

Aku laadimine Kui akul põleb ainult 1 või 0 märgutuld, tuleb akut laadida. Tühi aku on täielikult laetud 1 tunniga. Aku lühemat aega laadimine ei kahjusta akut.

1. Asetage aku akulaadijasse. (Joon. 36)

2. Ühendage akulaadija 220 V, 50 Hz vooluvõrku.

Aku laadimise olek Aku LED-näidik Olek LED 1 vilgub 0–25% LED 1 põleb, LED 2 vilgub 25–50% LED 1, LED 2 põlevad, LED 3 vilgub 50–75% LED 1, LED 2, LED 3 põlevad, LED 4 vilgub 75–100% LED 1, LED 2, LED 3, LED 4 põlevad Täielikult lae- tud Akulaadija märgutuli Olek Püsivalt põlev punane tuli Aku laeb Vilkuv punane tuli Aku on liiga kuum ja laadi- mine algab, kui tempera- tuur on õigel tasemel Püsivalt põlev roheline tuli Aku on laetud Vilkuv punane ja roheline tuli Aku on saanud kahju ja tuleb välja vahetada Õhufiltri puhastamine

1. Eemaldage õhufiltri kate ja filter.

2. Lööge filtrit vastu mõnda tasast pinda, et osakesed

selle küljest lahti tuleksid.

105ETTEVAATUST: Ärge kasutage õhufiltri puhastamiseks lahustit ega suruõhku.

3. Asetage õhufilter tagasi. Veenduge, et õhufilter

liibuks tihedalt vastu õhufiltri hoidikut.

4. Asetage õhufiltri kate tagasi.

Märkus: Pikemat aega kasutatud õhufiltrit ei saa enam täiesti puhtaks. Vahetage õhufiltrit regulaarselt. Kahjustatud õhufilter tuleb alati välja vahetada. Süüteküünla kontrollimine ETTEVAATUST: Kasutage alati soovitatud tüüpi süüteküünalt. Vale tüüpi süüteküünal võib toodet kahjustada.

• Kontrollige süüteküünalt, kui mootori võimsus on madal, mootor ei käivitu kergesti või ei tööta tühikäigul korralikult.

• Süüteküünla elektroodidele võõrainete kogunemise ohu vähendamiseks täitke järgmisi juhiseid. a) Veenduge, et tühikäigu pöörete arv on õigesti seadistatud. b) Veenduge, et kütusesegu oleks õige. c) Veenduge, et õhufilter oleks puhas.

• Kui süüteküünal on määrdunud, puhastage see ja kontrollige, kas elektroodide vahe on õige, vt jaotist Tehnilised andmed lk 107 . (Joon. 37)

• Vajaduse korral vahetage süüteküünal välja. Kütusesüsteemi kontrollimine

• Kontrollige kütusepaagi korki ja selle tihendit kahjustuste suhtes.

• Kontrollige kütusevoolikut lekete suhtes. Kahjustatud kütusevoolik laske hooldustöökojas välja vahetada. Siduritrossi reguleerimine Kui vedu tundub aeglane, tuleb siduritrossi reguleerida.

1. Veokiiruse suurendamiseks keerake

reguleerimiskruvi vastupäeva. Märkus: Kui vedu on sisse lülitatud siis, kui te veo käepidet ei tõmba, tuleb trossi pikendada.

2. Trossi pikendamiseks ja veokiiruse vähendamiseks

keerake reguleerimiskruvi päripäeva. (Joon. 38) Kui vedu on aeglane ka pärast reguleerimist, laske hooldustöökojas veorihm välja vahetada. Transportimine, hoiulepanek ja utiliseerimine Transportimine ja hoiustamine

• Toote ja kütuse transportimisel ning hoiustamisel veenduge, et puuduvad lekked ja aurud. Elektriseadmetest või boileritest pärit sädemed ja lahtine leek võivad põhjustada tulekahju.

• Kütuse transportimiseks ja hoiustamiseks kasutage heakskiidetud mahuteid.

• Toote pikaks ajaks hoiule panemisel tühjendage eelnevalt kütusepaak. Kõrvaldage kütus spetsiaalses jäätmejaamas.

• Transportimisel kinnitage toode ohutult, et ära hoida kahjustusi ja õnnetusi.

• Hoidke toodet lukustatud kohas, kus sellele ei pääse juurde lapsed ega volitamata isikud.

• Hoidke toodet kuivas kohas, mis ei külmu. Kõrvaldamine

• Järgige kohalikke jäätmekäitluseeskirju ja kehtivaid seadusi.

• Kemikaalid (nt mootoriõli ja jahutusvedelik) kõrvaldage hoolduskeskuses või spetsiaalses jäätmejaamas.

• Kui toodet enam ei kasutata, toimetage see Husqvarna edasimüüjale või kõrvaldage see taaskasutuskeskuses.

• Kõrvaldage aku hooldustöökojas või toimetage see spetsiaalsesse kasutatud akude kogumispunkti. 106 135 - 006 -Tehnilised andmed Tehnilised andmed LB 248S LB 253S LB 348SI Mootor Kaubamärk Briggs & Stratton Briggs & Stratton Briggs & Stratton Silindrimaht, cm

Kiirus, p/min 2900 2900 2900 Mootori nimivõimsus, kW

2,4 2,6 2,6 Süütesüsteem Süüteküünal BS OHV 992304 BS OHV 992304 BS OHV 992304 Elektroodide vahe, mm 0,75 0,75 0,75 Kütuse-/määrimissüsteem Kütus, pliivaba, minimaalne oktaaniarv 90 90 90 Bensiinipaagi maht, l 1.0 1.0 1.0 Õlipaagi maht, liitrit 0,5 0,5 0,5 Mootoriõli SAE 30 SAE 30 SAE 30 Mass Tühjade paakidega, kg 34 35 35 Müratasemed

Helitugevuse tase, dB(A) 94 94 92 Müravõimsustase, garanteeritud L

Helirõhutase kasutaja kõrva juures, dB(A) 82 82 79 Vibratsioonitase

4,6 4,8 4,6 Lõikeosa Lõikekõrgus, mm 25–70 25–70 25–70 Lõikamislaius, mm 480 530 480

Mootori näidatud võimsusklass on antud mootorimudeli järgi toodetud tüüpmootori keskmine netovõimsus (kindla pöörete arvu juures), mõõdetud vastavalt SAE standardile J1349/ISO1585. Masstoodangust tulnud mootoritel võib see väärtus pisut erineda. Seadmele paigaldatud mootori tegelik võimsus oleneb töökiirusest, keskkonnatingimustest ja muudest teguritest.

Müraemissioon ümbritsevasse keskkonda, mõõdetud helivõimsuse tasemena (L

Müra rõhutaseme kohta toodud andmete statistiline dispersioon (standardhälve) on 1,2 dB(A).

Vibratsioonitaseme kohta toodud andmete tüüpiline statistiline dispersioon (standardhälve) on 0,2 m/s

Lõikesüsteem Kaks-ühes Kaks-ühes Kaks-ühes Lõiketera BioClip BioClip BioClip Toote number 5028813-10 5028814-10 5028813-10 Drive Kiirus, km/h 4.5 4.5 4.5 Alustamine Elektriline käiviti Ei Ei Jah Aku – – Liitium-ioonaku, 12 V / 15,7 Wh 108 135 - 006 -EÜ vastavusdeklaratsioon EÜ vastavusdeklaratsioon Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: +46-36-146500, kinnitab, et muruniidukid Husqvarna LB 248S, LB 253S ja LB 348SI alates seerianumbrist 2017xxxxxxx vastavad järgmiste NÕUKOGU DIREKTIIVIDE nõuetele:

• 2006/42/EÜ (17. mai 2006), masinadirektiiv;

• 2014/30/EL (26. veebruar 2014), elektromagnetilise ühilduvuse direktiiv;

• 2000/14/EÜ (8. mai 2000), müradirektiiv. Mürataseme kohta leiate teavet tehniliste andmete osast. Rakendatud on järgmisi standardeid: EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012 Kui pole märgitud teisiti, mõeldakse ülalpool loetletud standardite all nende kõige viimaseid avaldatud versioone. Teavitatud asutus: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala on esitanud vastavushindamisega seonduvad aruanded, nagu on nõutud NÕUKOGU 8. mai 2000. aasta MÜRADIREKTIIVI 2000/14/EÜ VI lisas. Sertifikaatidel on järgmised numbrid: 01/901/294, 01/901/295, 01/901/300 Huskvarna, 2017-11-17 Claes Losdal, aiandustoodete arendusdirektor (Husqvarna AB volitatud esindaja, tehnilise dokumentatsiooni vastutav juht)
