KASUTUSJUHEND GX 560 HUSQVARNA

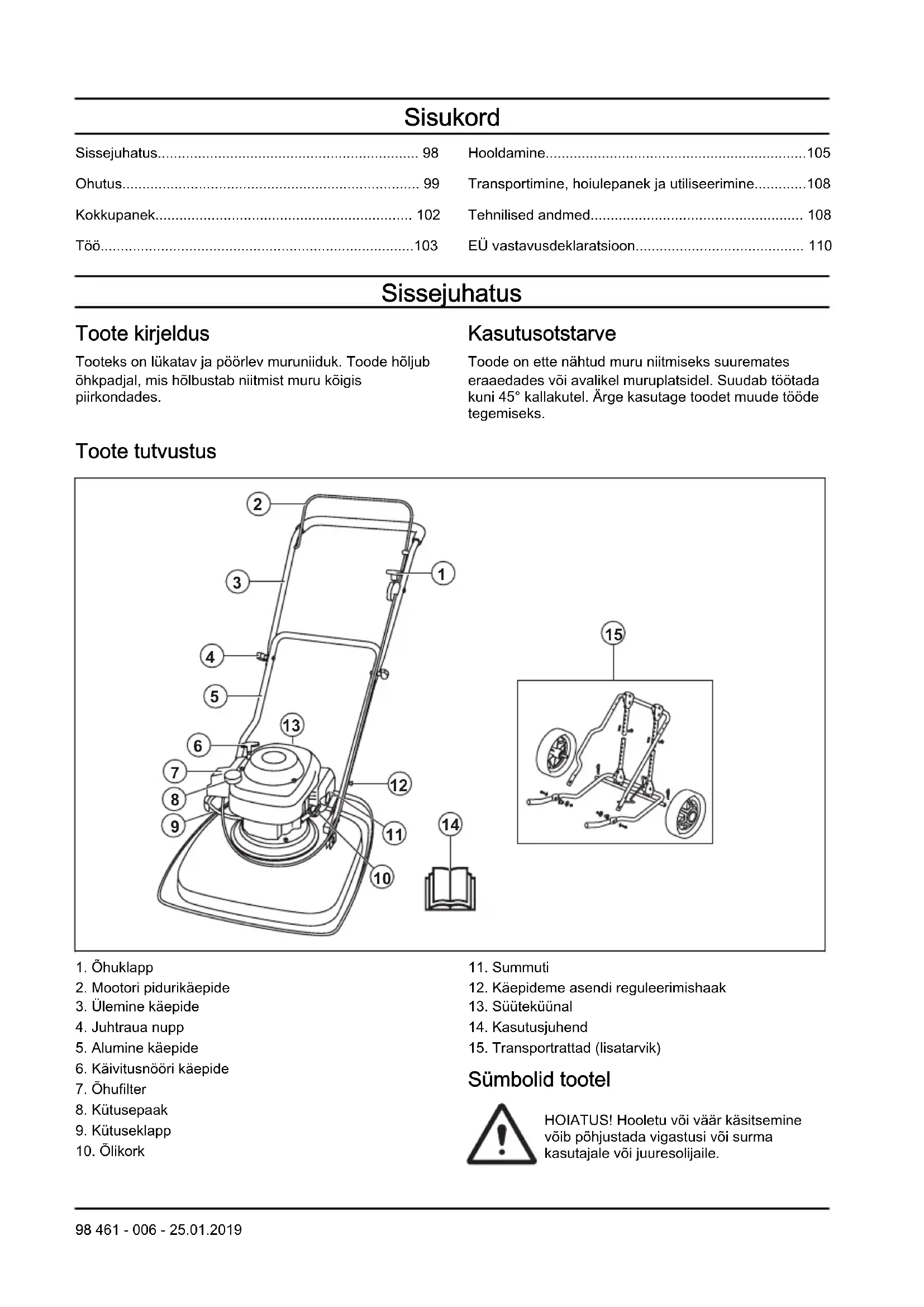

6. Käivitusnööri käepide

Sümbolid tootel HOIATUS! Hooletu või väär käsitsemine võib põhjustada vigastusi või surma kasutajale või juuresolijaile. 98 461 - 006 - 25.01.2019Enne seadme kasutamist lugege kasutusjuhend põhjalikult läbi, et kõik juhised oleksid täiesti arusaadavad. Hoiatus: pöörlev lõiketera. Hoidke käed ja jalad eemal. Hoiatus: pöörlevad osad. Hoidke käed ja jalad eemal. Olge ettevaatlik - lenduvad esemed ning tagasipõrkumise oht. Teised inimesed ja loomad peavad viibima tööalast ohutus kauguses. Enne seadme remontimist või hooldamist seisake mootor ja eemaldage süütejuhe. Toode vastab ELi kehtivatele direktiividele. Ümbritsevasse keskkonda leviv müra vastavalt Euroopa Ühenduse direktiivile. Seadme müratase on ära toodud tehniliste andmete peatükis ja etiketil. Kütuseklapp avatud. Kütuseklapp suletud. Mootori heitgaasid sisalda- vad vingugaasi: lõhnatut, mürgist ja väga ohtlikku gaa- si. Ärge laske seadmel tööta- da siseruumis või väikesel suletud alal. Tuleoht. Enne tankimist sei- sake mootor. Märkus: Seadmel toodud ülejäänud sümbolid/tähised vastavad muude kommertsvaldkondade sertifitseerimisnõuetele. EL V HOIATUS: Mootori igasugune modifitseerimine, muutmine või rikkumine tühistab toote EL-i tüübikinnituse. Tootevastutus Tootevastutusseaduste alusel ei vastuta me tootest tingitud kahjustuste eest, kui:

• toodet on valesti parandatud;

• toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;

• tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;

• toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt. Ohutus Ohutuse määratlused Mõistetega „hoiatus”, „ettevaatust” ja „märkus” juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis. HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva õnnetuse ohtu. ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu. Märkus: Tähistab antud olukorras vajalikku lisateavet. Üldised ohutuseeskirjad HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Toode on ohtlik, kui seda kasutada valesti või ettevaatamatult. Ohutuseeskirjade eiramine võib põhjustada kehavigastuse või surma.

• Seade tekitab töötades elektromagnetvälja. Teatud tingimustel võib väli häirida aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Raskete või

461 - 006 - 25.01.2019 99surmaga lõppevate kehavigastuste ohu

vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada enne selle seadme kasutamist nõu oma arsti ja implantaadi valmistajaga.

• Olge alati ettevaatlik ja kasutage tervet mõistust. Kui te pole kindel, kuidas toodet eriolukorras kasutada, lõpetage töö ja pidage enne jätkamist nõu Husqvarna edasimüüjaga.

• Arvestage, et teiste isikute ja nende varaga seotud õnnetuste korral kannab vastutust seadme kasutaja.

• Hoidke toode puhas. Veenduge, et märgid ja tähised oleksid selgelt loetavad.

• Ärge lubage kellelgi toodet kasutada enne, kui ta on lugenud kasutusjuhendit ja selle sisu endale selgeks teinud.

• Ärge lubage lastel toodet käsitseda.

• Ärge lubage kasutusjuhistega mitte tutvunud isikul toodet käsitseda.

• Kui toodet kasutab piiratud füüsiliste või vaimsete võimetega isik, peab ta olema kogu aeg järelevalve all. Vastutusvõimeline täiskasvanu peab kogu aeg kasutaja juures viibima.

• Ärge kasutage toodet, kui olete väsinud, haige või tarvitanud alkoholi, narkootikume või ravimeid. Sellel on negatiivne mõju teie nägemisele, tähelepanuvõimele, liikumisele ja otsustamisvõimele.

• Ärge kasutage toodet, kui see on kahjustatud.

• Ärge muutke toodet ega kasutage seda, kui keegi teine võib olla seda muutnud. Tööala ohutus HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Enne seadmega töö alustamist eemaldage tööalalt oksad, raod, kivid ja muud lahtised esemed.

• Lõikeosaga kokku puutuvad esemed võivad õhku paiskuda ning inimesi vigastada ja esemeid kahjustada. Juuresolijad ja loomad peavad viibima tootest ohutus kauguses.

• Ärge kasutage seadet udu, vihma, tugeva tuule, külma ilma, äikeseohu ega muude halbade ilmastikuolude korral. Kui kasutate seadet halva ilmaga või märjas keskkonnas, võib see halvasti mõjutada teie tähelepanuvõimet. Halb ilm võib põhjustada ohtlikke töötingimusi.

• Suhtuge tähelepanelikult inimestesse, esemetesse ja olukordadesse, mis võivad takistada toote ohutut kasutamist.

• Jälgige hoolikalt juurte, kivide, oksaraagude, lohkude, kraavide ja muude takistuste olemasolu. Pikk rohi varjab vaatevälja.

• Muru niitmine kallakutel võib olla ohtlik. Ärge kasutage toodet alal, mille kalle ületab 45°. Ärge niitke märgadel kallakutel.

• Kallakul niitmisel hoidke alati jalad kindlalt maapinnal ja seade kallakut pidi endast allpool.

• Kasutage toodet kallakul risti liikudes. Ärge liikuge üles ja alla.

• Olge ettevaatlik varjatud nurkade ja vaatevälja varjavate esemete läheduses. Tööohutus HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Kasutage seda toodet ainult muru niitmiseks. Muude toimingute tegemiseks toodet kasutada ei tohi.

• Kasutage isikukaitsevahendeid. Vt jaotist Isiklik kaitsevarustus lk 101

• Ärge käivitage mootorit suletud ruumis ega tuleohtlike materjalide lähedal. Mootori heitgaasid on kuumad ja võivad sisaldada sädemeid, mis võivad tekitada tulekahju.

• Ärge kasutage toodet enne, kui lõiketera ja katted on õigesti kinnitatud. Valesti kinnitatud lõiketera võib lahti tulla ja inimesi vigastada.

• Veenduge, et lõiketera ei puutuks kokku esemetega (nt kivide ja juurtega). See võib lõiketera kahjustada ja põhjustada mootori võlli väändumist. Paindega telg põhjustab tugevat vibratsiooni ja suurt lõiketera lahtitulemise ohtu.

• Kui lõiketera puutub kokku mõne esemega või esineb vibratsioon, peatage toode viivitamatult. Lahutage süüteküünla süütejuhe. Kontrollige toodet kahjustuste suhtes. Parandage kahjustused või laske toodet remontida heakskiidetud hooldustöökojas.

• Kui mootor töötab, ärge kinnitage mootori pidurikäepidet püsivalt käepideme külge.

• Asetage toode stabiilsele ja tasasele pinnale ning käivitage see. Veenduge, et lõiketera ei puutuks vastu maad ega muid esemeid.

• Olge toote kasutamisel alati toote taga.

• Toote kasutamise ajal hoidke käepidet mõlema käega. Hoidke käed ja jalad liikuvatest teradest eemal.

• Olge toote tagasisuunas tõmbamisel ettevaatlik.

• Ärge tõstke töötava mootoriga toodet. Kui teil on vaja toodet tõsta, seisake esmalt mootor ja lahutage süüteküünla juhe süüteküünlast.

• Ärge kõndige toote kasutamise ajal tagurpidi.

• Seisake mootor, kui liigute alal, kus pole muru, näiteks kruusast, kivist ja asfaldist teedel.

• Ärge lükake töötava mootoriga toodet joostes. Toote kasutamise ajal kõndige.

• Ärge laske toodet silmist, kui mootor töötab. Seisake mootor ja oodake, kuni lõikeosa pöörlemine on peatunud.

461 - 006 - 25.01.2019Ohutusjuhised kasutamisel

Isiklik kaitsevarustus HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Isiklik kaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab õnnetusjuhtumi korral kehavigastuse raskusastet. Õige varustuse valimiseks pöörduge edasimüüja poole.

• Kandke vastupidavaid saapaid või jalatseid, mis on libisemiskindlad. Ärge kandke avatud jalatseid ega olge paljajalu.

• Kandke tugevaid pikki pükse.

• Vajaduse korral kandke kaitsekindaid, näiteks lõikeosa kinnitades, kontrollides või puhastades. Toote ohutusseadised HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Ärge kunagi kasutage seadet, kui selle ohutusseadised on defektsed.

• Kontrollige ohutusseadiseid regulaarselt. Kui ohutusseadised on defektsed, pöörduge Husqvarna hooldustöökotta. Lõikeosa katte kontrollimine Lõikeosa kate vähendab toote vibratsiooni ja lõiketerast tingitud vigastuste ohtu.

• Kontrollige lõikeosa kahjustuste (nt pragude) suhtes. Mootori pidurikäepide Mootori pidurikäepideme abil saab mootori seisata. Mootori pidurikäepideme vabastamisel mootor seiskub. Mootoripiduri kontrollimiseks käivitage mootor ja vabastage mootorpiduri käepide. Kui mootor kolme sekundi jooksul ei seisku, laste mootorpidurit reguleerida Husqvarna volitatud hooldustöökojas. Summuti Summuti ülesandeks on hoida müratase võimalikult madalal ja suunata mootori heitgaasid kasutajast eemale. Ärge kasutage seadet, kui summuti puudub või on kahjustatud. Kahjustatud summuti tõstab mürataset ja suurendab tulekahju ohtu. Kontrollige summutit regulaarselt ning veenduge, et see oleks õigesti kinnitatud ja kahjustamata. ETTEVAATUST: Seadme töötamise ajal ja vahetult pärast töötamist ning mootori tühikäigul töötamise ajal on summuti väga kuum. Tulekahju vältimiseks olge tuleohtlike materjalide ja/või aurude läheduses väga ettevaatlik. Ohutusnõuded kütuse käsitsemisel HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Ärge käivitage toodet, kui toote pinnale on sattunud kütust või mootoriõli. Eemaldage kütus/õli toote pinnalt ja laske tootel kuivada.

• Kui kütus satub rõivastele, siis vahetage kohe riideid.

• Vältige kütuse sattumist nahale, see võib põhjustada kehavigastusi. Kui kütus satub kehale, puhastage piirkond seebi ja veega.

• Ärge käivitage toodet, kui mootor lekib. Kontrollige regulaarselt mootori lekkekindlust.

• Olge kütuse käsitsemisel ettevaatlik. Kütus on tuleohtlik ja kütuse aurud on plahvatusohtlikud ning võivad põhjustada kehavigastusi või surma.

• Ärge hingake sisse kütuseaure, see võib põhjustada kehavigastuse. Tagage piisav õhuvahetus.

• Ärge suitsetage kütuse ega mootori läheduses.

• Ärge asetage kuumi esemeid kütuse ega mootori lähedusse.

• Ärge tankige kütust, kui mootor töötab.

• Enne tankimise alustamist veenduge, et mootor oleks külm.

• Enne tankimise alustamist avage aeglaselt kütusepaagi kork ja laske survel alaneda.

• Ärge tankige mootorit siseruumis. Ebapiisav õhuvahetus võib põhjustada lämbumisest või vingugaasimürgistusest tingitud kehavigastuse või surma.

• Pingutage kütusepaagi korki korralikult. Pingutamata kütusepaagi kork põhjustab tuleohtu.

• Enne käivitamist viige toode vähemalt 3 m kaugusele kohast, kus toimus kütusepaagi täitmine.

• Ärge tankige paaki liiga palju kütust. Ohutusjuhised hooldamisel HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused. 461 - 006 - 25.01.2019 101• Mootori heitgaasid sisaldavad vingugaasi: lõhnatut,mürgist ja väga ohtlikku gaasi. Ärge käivitagemootorit siseruumis ega suletud alal.• Enne toote hooldamist seisake mootor ja eemaldagesüüteküünla süütejuhe.• Lõikeosa hooldamisel kandke kaitsekindaid.Lõiketera on väga terav ja võib kergesti põhjustadalõikevigastusi.• Tootja heakskiiduta tarvikud ja muudatused tootejuurest võivad põhjustada tõsiseid kehavigastusi võisurma. Ärge muutke toodet. Kasutage tootjaheakskiidetud tarvikuid.• Kui toodet regulaarselt ja õigesti ei hooldata,suureneb oht, et toode saab kahjustada ja võibkedagi vigastada.• Hooldage toodet ainult selle kasutusjuhendi järgi.Muid hooldustöid tuleb lasta teha Husqvarnaheakskiiduga hooldustöökojas.• Laske toodet regulaarselt hooldada Husqvarnaheakskiiduga hooldustöökojas.• Asendage kahjustatud, kulunud ja katkised osad. Kokkupanek Alumise käepideme paigaldamine

1. Asetage käepideme külge kinnitatud haak (A) läbikeskel asuva ava (B) noolega (C) näidatud suunas.

2. Keerake käepidet 90° päripäeva, et asetada alumisekäepideme otsad lõikeosa katte klambrite (D)vahele.3. Pange tihvtid (A) läbi klambrite ja alumisekäepidemete otste. Lukustage lukustustihvtidega (B).

Ülemise käepideme paigaldamine

Käepideme asendi seadistamine lk 104

2. Veenduge, et õhuklapp oleks toote tagant vaadatestoote vasakul küljel.3. Seadke ülemise käepideme avad kohakuti alumisekäepideme avadega ning paigaldage poldid, seibidja nupud.4. Kinnitage juhtmed käepideme külge kinnitite abil.ETTEVAATUST: Veenduge, et juhtmedpoleks liigselt pingul.102 461 - 006 - 25.01.2019Transportrataste (lisatarvik) paigaldamine

1. Asetage käepideme külge kinnitatud haak (A) läbikeskel asuva ava (B) noolega (C) näidatud suunas.

2. Keerake käepidet 90° päripäeva, et asetada alumisekäepideme otsad lõikeosa katte klambrite (D)vahele.3. Pange puks (A) läbi klambrite ja alumisekäepidemete otste.

4. Kinnitage rattaraam (A) lõikeosa külge, kasutadespolte (B), seibe (C, D) ja lukustusmutreid (E).

5. Asetage alumised pikendustorud ülemistepikendustorude sisse.6. Pange tihvtid (A) läbi pikendustorude ja lukustagelukustustihvtidega (B).

Töö Sissejuhatus HOIATUS: Enne seadme kasutamist lugegepõhjalikult läbi ohutust puudutav jaotis. Enne toote kasutamist 1. Lugege kasutusjuhend põhjalikult läbi, et kõikjuhised oleksid täiesti arusaadavad.2. Veenduge, et lõikeosa oleks õigesti kinnitatud jareguleeritud. Vt jaotist Lõikeosa kontrollimine lk 106

3. Täitke kütusepaak. Vt jaotist Kütuse tankimine lk

4. Täitke õlipaak ja kontrollide õlitaset. Vt jaotist Mootoriõli lisamine ja vahetamine lk 107

Kütuse tankimine Võimaluse korral kasutage keskkonnasäästlikkubensiini/alkülaatbensiini. Kui keskkonnasäästlik bensiinvõi alkülaatbensiin pole saadaval, kasutage kvaliteetsetpliivaba bensiini või pliibensiini. Kasutage bensiini, milleoktaaniarv on väljaspool Põhja-Ameerikat 90 RON (87AKI Põhja-Ameerikas) või kõrgem ja maksimaalneetanoolisisaldus 10% (E10).ETTEVAATUST: Ärge kasutage väljaspoolPõhja-Ameerikat bensiini, mille oktaaniarvon alla 90 RON (87 AKI Põhja-Ameerikas).See võib seadet kahjustada.1. Surve vabastamiseks avage kütusepaagi korkaeglaselt.2. Lisage kütust aeglaselt kütusenõust. Mahavalgumisekorral eemaldage osa kütust lapiga ja laske ülejäänulära kuivada.3. Puhastage kütusepaagi korgi ümbrus.4. Pingutage kütusepaagi korki korralikult. Pingutamatakütusepaagi kork põhjustab tuleohtu.461 - 006 - 25.01.2019 1035. Enne käivitamist viige toode vähemalt 3 m (10 jala) kaugusele kohast, kus toimus kütusepaagi täitmine. Käepideme asendi seadistamine

1. Tõstke haak (A) üles.

3. Käepideme seadmiseks niitmisasendisse (C)

tõmmake haak tahapoole. Toote käivitamine

1. Veenduge, et süütejuhe ja süüteküünal oleksid

3. Avage kütuseklapp.

4. Reguleerige õhuklappi.

a) Kui mootor on külm, seadke õhuklapp õhuklapi asendisse. b) Kui mootor on soe, seadke õhuklapp tööasendisse.

5. Hoidke mootori pidurikäepidet juhtraua vastas.

6. Pange parem jalg lõikeosa kattele.

7. Hoidke parema käega alumise käepideme ülaosast

ja kallutage toodet.

8. Hoidke starteri nööri käepidet paremas käes.

9. Tõmmake starteri nööri väljasuunas, kuni tunnete

10. Tõmmake hooga, nii et mootor käivitub.

11. Kui mootor töötab täispööretel, langetage toode

ettevaatlikult maapinnale.

12. Kui mootor on soe, seadke õhuklapp kindlasti

13. Seadke käepide niitmisasendisse, vt

HOIATUS: Käivitusnööri ei tohi kerida käe ümber. Toote seiskamine

• Sulgege kütuseklapp. Hea tulemuse saavutamine

• Kasutage vahedat lõiketera. Nüri tera annab ebaühtlase tulemuse ja muru lõigatud osa muutub kollaseks. Terav lõiketera on nüri teraga võrreldes energiasäästlikum.

461 - 006 - 25.01.2019• Lõigake kuni pool muru pikkusest. Niitke kõigepealt

kõrgele reguleeritud lõikamiskõrgusega. Vaadake tulemust ja seadistage lõikamiskõrgus soovitud madalamale tasemele. Kui muru on väga pikk, sõitke aeglaselt ja vajadusel niitke kaks korda.

• Niitke iga kord erinevas suunas, et ära hoida triipude tekkimist murule. Hooldamine Sissejuhatus HOIATUS: Enne seadme hooldamist lugege põhjalikult läbi ohutust puudutav peatükk. Toote hooldamiseks ja remontimiseks on vaja erioskusi. Tagame asjatundliku remondi- ja hooldustöö. Kui edasimüüjal, kellelt toote ostsite, pole hooldustöökoda, küsige neilt teavet lähima hooldustöökoja kohta. Enne hooldustööde alustamist HOIATUS: Kehavigastuste ja toote kahjustuste vältimiseks järgige neid juhiseid, kui peate toote asetama külili.

1. Sulgege kütuseklapp.

2. Laske mootoril töötada kuni seiskumiseni.

3. Lahutage süüteküünla juhe.

4. Kallutage toode vasakule küljele nii, et õhufilter (A)

oleks suunatud üles ja summuti alla.

Hooldusskeem Hooldusintervallide arvutamisel on aluseks võetud toote igapäevane kasutamine. Intervallid muutuvad, kui toodet igapäevaselt ei kasutata. Tärniga (*) tähistatud hooldustööde kohta leiate juhised peatükist Toote ohutusseadised lk 101

Hooldamine Üks kord päevas Üks kord nädalas Üks kord kuus Üldkontrolli läbiviimine X Õlitaseme kontrollimine X Toote puhastamine X Lõikeosa kontrollimine X Lõikekorpuse kontrollimine* X Mootoripiduri käepideme kontrollimine* X Õhufiltri kontrollimine X Summuti kontrollimine* X Süüteküünla kontrollimine X Puhastage õhufilter. X Vahetage õhufilter. X

461 - 006 - 25.01.2019 105Hooldamine Üks kord

päevas Üks kord nädalas Üks kord kuus Kütusesüsteemi kontrollimine X Üldkontrolli läbiviimine

• Veenduge, et toote mutrid ja kruvid oleksid pingutatud. Toote puhastamine HOIATUS: Enne toote alaosa puhastamist lugege läbi juhised Enne hooldustööde alustamist lk 105 ja seejärel järgige neid. ETTEVAATUST: Ärge kasutage toote puhastamiseks puhastusvahendeid, bensiini ega lahusteid. See võib kahjustada plastosi.

• Ärge kasutage seadme puhastamiseks survepesurit.

• Kui kasutate toote puhastamiseks vett, ärge suunake vett otse mootorile.

• Eemaldage lehed, muru ja pori harja abil.

• Veenduge, et külma õhu õhuvõtuavad ei oleks tõkestatud.

• Eemaldage ventilaator (vt Lõiketera ja ventilaatori vahetamine lk 106 ) ja puhastage see harjaga.

• Puhastage toote pinnad kuiva lapiga.

• Puhastage toote alaosa kaabitsaga, eemaldades kogunenud rohu jm jäätmed. Lõikeosa kontrollimine HOIATUS: Tahtmatu käivitamise ärahoidmiseks eemaldage süüteküünlalt süütejuhe. HOIATUS: Lõikeosa hooldamisel kandke kaitsekindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

1. Kontrollige lõikeosa kahjustuste ja mõrade suhtes.

Kahjustatud lõikeosa tuleb alati välja vahetada.

2. Kontrollige, kas lõiketera on kahjustatud või nüri.

Märkus: Teritamise järel tuleb lõiketera tasakaalustada. Lõiketera teritamine, asendamine ja tasakaalustamine usaldage hooldustehnikule. Kui toode põrkub vastu eset, mis põhjustab toote seiskumise, vahetage välja kahjustatud lõiketera. Laske hoolduskeskuses hinnata, kas tera saab teritada või tuleb see välja vahetada. Lõiketera ja ventilaatori vahetamine HOIATUS: Kasutage tugevaid kindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

1. Valmistage toode hooldustöödeks ette, vt

Enne hooldustööde alustamist lk 105

lõiketera polti (A) selle eemaldamiseks vastupäeva.

3. Eemaldage lõiketera (B), lõikamiskõrguse

vahehoidikud (C) ja ventilaator (D).

4. Kontrollige, et lõiketera poldil ja ventilaatoril poleks

Lõikamiskõrguse vahehoidikute lisamisel veenduge, et tihvtid asetuksid ventilaatori avadesse.

6. Paigaldage uus lõiketera. Veenduge, et ventilaatori

tihvtid (E) asetuksid lõiketera avadesse (F).

7. Uue lõiketera kinnitamisel suunake lõiketera nurksed

otsad maapinna poole.

8. Asetage lõiketera polt läbi lõiketera keskel asuva ava

(G) ja keerake käega päripäeva kinni.

9. Hoidke ventilaatorit tugevalt kinni ja keerake

lõiketera polt mutrivõtmega kinni.

10. Keerake tera käega, veendumaks, et see pöörleb

11. Tera katsetamiseks käivitage toode. Kui tera on

valesti kinnitatud, siis toode vibreerib ja niitmistulemus pole rahuldav. Lõikamiskõrguse reguleerimine Lisage lõikamiskõrguse vahehoidikud, et lõikamiskõrgust vähendada. Lõikamiskõrguse suurendamiseks eemaldage lõikamiskõrguse vahehoidikud.

461 - 006 - 25.01.2019Märkus: Ärge kasutage rohkem kui kahte

lõikamiskõrguse vahehoidikut.

1. Valmistage toode hooldustöödeks ette, vt

Enne hooldustööde alustamist lk 105

2. Eemaldage lõiketera polt ja lõiketera, vt

Lõiketera ja ventilaatori vahetamine lk 106

3. Asetage ventilaatori ja lõiketera vahele üks või kaks

lõikamiskõrguse vahehoidikut (A). Asetage esimese lõikamiskõrguse vahehoidiku avad ventilaatori tihvtide kohale (B). Asetage teise lõikamiskõrguse vahehoidiku tihvtid esimese lõikamiskõrguse vahehoidiku avadesse.

4. Asetage lõiketera lõikamiskõrguse vahehoidiku

peale. Veenduge, et lõikamiskõrguse vahehoidiku tihvtid asetuksid lõiketera avadesse (C).

5. Paigaldage lõiketera ja lõiketera polt, vt

Lõiketera ja ventilaatori vahetamine lk 106

Mootoriõli lisamine ja vahetamine

• Teavet mootoriõli lisamise ja vahetamise kohta lugege mootori kasutusjuhendist. Õhufiltri puhastamine ETTEVAATUST: Ärge käivitage mootorit, kui õhufilter puudub või on määrdunud. See vähendab mootori tõhusust ja võib mootorit kahjustada.

1. Vajutage lukustussakke (A), eemaldage õhufiltri kate

(B) ja eemaldage õhufilter (C).

2. Lööge õhufiltrit vastu mõnda siledat pinda, et

osakesed selle küljest lahti tuleksid. Võite ka õhufiltri suruõhuga filtri puhta külje poolt läbi puhuda. ETTEVAATUST: Ärge kasutage mustuse eemaldamiseks harja, kuna see lükkab mustuse õhufiltri sisse.

3. Puhastage õhufiltri hoidik (D) ja õhufiltri kate niiske

riidelapiga. ETTEVAATUST: Vältige mustuse sisenemist karburaatorisse suunduvasse õhukanalisse (E).

4. Asetage õhufilter tagasi algasendisse. Veenduge, et

õhufilter liibuks tihedalt vastu õhufiltri hoidikut.

5. Paigaldage õhufiltri kate, asetades esmalt oma

kohale alumised sakid. Süüteküünla kontrollimine ETTEVAATUST: Kasutage alati soovitatud tüüpi süüteküünalt. Vale tüüpi süüteküünal võib toodet kahjustada.

• Kontrollige süüteküünalt, kui mootori võimsus on madal, mootor ei käivitu kergesti või ei tööta tühikäigul korralikult.

• Süüteküünla elektroodidele võõrainete kogunemise ohu vähendamiseks täitke järgmisi juhiseid. a) Veenduge, et tühikäigu pöörete arv on õigesti seadistatud. b) Veenduge, et kütusesegu oleks õige. c) Veenduge, et õhufilter oleks puhas.

• Kui süüteküünal on määrdunud, puhastage see ja kontrollige, kas elektroodide vahe on õige, vt

• Vajaduse korral vahetage süüteküünal välja. Kütusesüsteemi kontrollimine

• Kontrollige kütusepaagi korki ja selle tihendit kahjustuste suhtes.

• Kontrollige kütusevoolikut lekete suhtes. Kahjustatud kütusevoolik laske hooldustöökojas välja vahetada.

461 - 006 - 25.01.2019

107Transportimine, hoiulepanek ja utiliseerimine Transportimine ja hoiustamine

• Toote ja kütuse transportimisel ning hoiustamisel veenduge, et puuduvad lekked ja aurud. Elektriseadmetest või boileritest pärit sädemed ja lahtine leek võivad põhjustada tulekahju.

• Kütuse transportimiseks ja hoiustamiseks kasutage heakskiidetud mahuteid.

• Toote pikaks ajaks hoiule panemisel tühjendage eelnevalt kütusepaak. Kõrvaldage kütus spetsiaalses jäätmejaamas.

• Transportimisel kinnitage toode ohutult, et ära hoida kahjustusi ja õnnetusi.

• Hoidke toodet lukustatud kohas, kus sellele ei pääse juurde lapsed ega volitamata isikud.

• Hoidke toodet kuivas kohas, mis ei külmu. Hoiustamiseks ettevalmistamine Kui seade jääb seisma hooaja lõppedes või kauemaks kui 30 päevaks, tuleb seade hoiustamiseks ette valmistada.

1. Seisake mootor ja sulgege kütuseklapp.

2. Käivitage mootor ja kallutage toodet summuti suunas

maapinnast umbes 10 cm.

3. Kui mootor seiskub, vabastage mootori

4. Lahutage süüteküünla juhe.

5. Tühjendage kütusepaak.

6. Eemaldage süüteküünal ja valage 5 ml mootoriõli

läbi süüteküünla ava.

7. Tõmmake käivitusnööri käepidet 3 korda, et õli

mootoris ringi liiguks

8. Kontrollige süüteküünalt, vt

Süüteküünla kontrollimine lk 107 . Ärge ühendage süüteküünla juhet.

9. Puhastage õhufilter, vt

Õhufiltri puhastamine lk 107

10. Kontrollige lõikeosa, vt

Lõikeosa kontrollimine lk 106

• Järgige kohalikke jäätmekäitluseeskirju ja kehtivaid seadusi.

• Kemikaalid (nt mootoriõli ja kütus) kõrvaldage hoolduskeskuses või spetsiaalses jäätmejaamas.

• Kui toodet enam ei kasutata, toimetage see Husqvarna edasimüüjale või kõrvaldage see taaskasutuskeskuses. Tehnilised andmed Tehnilised andmed GX560 Mootor Mark/mudel Honda / OHC GCV 160 Silindrimaht, cm

Kiirus, p/min 3150 +0/-100 Mootori nimivõimsus, kW

3,0 Süüteküünla elektroodide vahe, mm 0,75 Süüteküünla tüüp NGK BPR6ES Kütuse-/määrimissüsteem Kütusepaagi maht, liitrit 0,9

Mootori näidatud võimsusklass on antud mootorimudeli järgi toodetud tüüpmootori keskmine netovõimsus (kindla pöörete arvu juures), mõõdetud vastavalt SAE standardile J1349/ISO1585. Masstoodangust tulnud mootoritel võib see väärtus pisut erineda. Seadmele paigaldatud mootori tegelik võimsus oleneb töökiirusest, keskkonnatingimustest ja muudest teguritest. 108 461 - 006 - 25.01.2019GX560 Mootoriõli SAE 10W-30 Õlipaagi maht, liitrit 0,5 Mass Tühjade paakidega, kg 18,4 Müratasemed

Helitugevuse tase, dB(A) 96 Müravõimsustase, garanteeritud L

Helirõhutase kasutaja kõrva juures, dB(A) 84 Vibratsioonitasemed, a hveq

3,3 Lõikeosa Lõikekõrgus, mm 10–30 Lõikamislaius, mm 510 Lõiketera, tootenumber 5119004-10

Müraemissioon ümbritsevasse keskkonda, mõõdetud helivõimsuse tasemena (L

Vibratsioonitase standardi ISO 5395 järgi. Vibratsioonitaseme kohta toodud andmete tüüpiline statistiline dis- persioon (standardhälve) on 0,2 m/s

461 - 006 - 25.01.2019 109EÜ vastavusdeklaratsioon

EÜ vastavusdeklaratsioon Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: +46 36 146 500, kinnitab käesolevaga, et muruniiduk Husqvarna GX560 alates seerianumbrist 2017xxxxxxx vastab järgmiste NÕUKOGU DIREKTIIVIDE nõuetele:

• 2006/42/EÜ (17. mai 2006), masinadirektiiv;

• 2014/30/EL (26. veebruar 2014), elektromagnetilise ühilduvuse direktiiv;

• 2000/14/EÜ (8. mai 2000), müradirektiiv. Mürataseme kohta leiate teavet tehniliste andmete osast. Rakendatud on järgmisi standardeid: EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012 Kui pole märgitud teisiti, mõeldakse ülalpool loetletud standardite all nende kõige viimaseid avaldatud versioone. Teavitatud asutus: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala on esitanud vastavushindamisega seonduvad aruanded, nagu on nõutud NÕUKOGU 8. mai 2000. aasta MÜRADIREKTIIVI 2000/14/EÜ VI lisas. Sertifikaadil on number: 01/901/302 Huskvarna, 2017-12-14 Claes Losdal, aiandustoodete arendusdirektor (Husqvarna AB volitatud esindaja, tehnilise dokumentatsiooni vastutav juht)
