KÄYTTÖOHJE GX 560 HUSQVARNA

) vastavalt EÜ direktiivile 2000/14/EÜ.

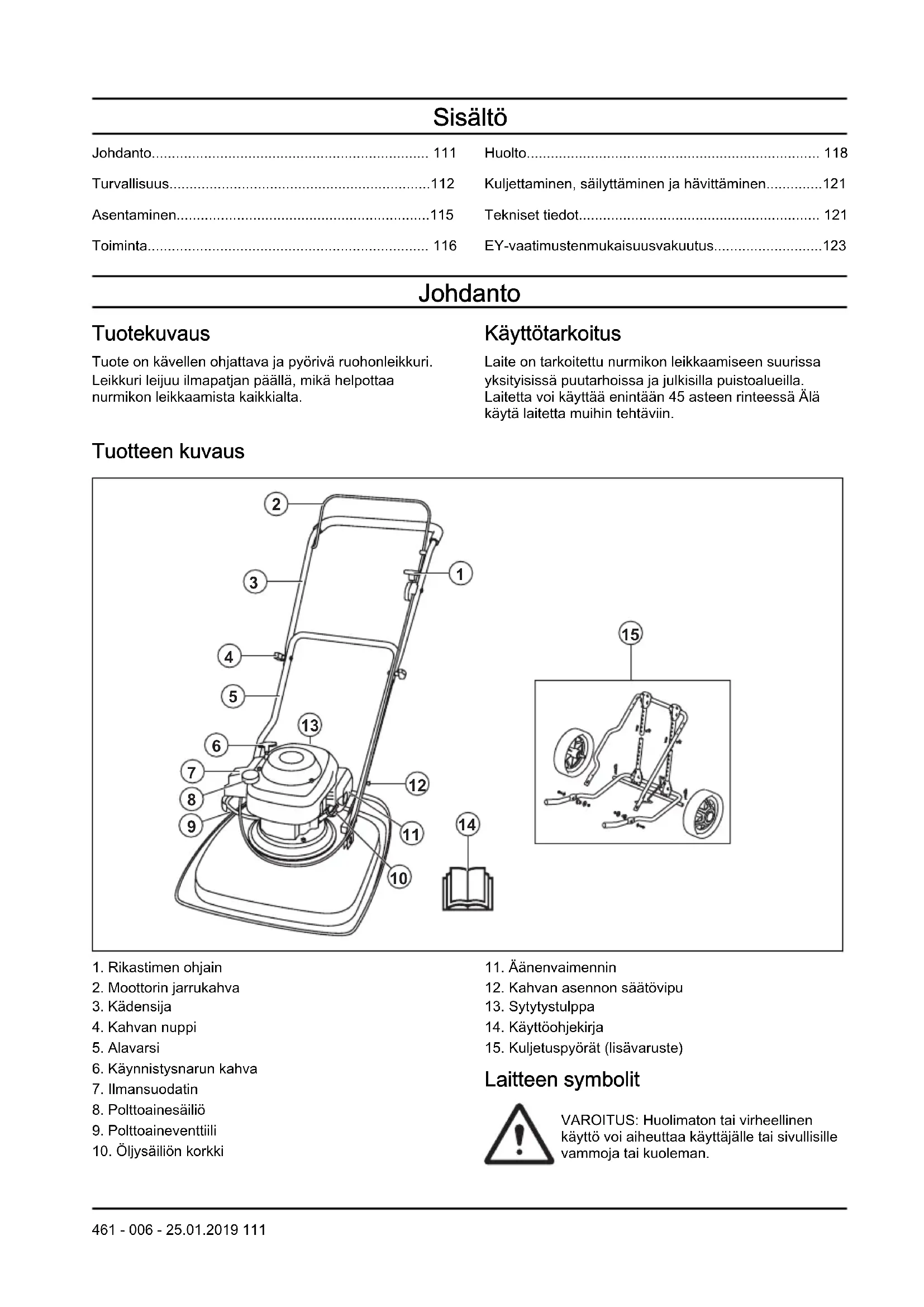

• Johdanto p. 111
• Turvallisuus p. 112
• Asentaminen p. 115
• Toiminta p. 116
• Huolto p. 118
• Kuljettaminen, säilyttäminen ja hävittäminen p. 121
• Tekniset tiedot p. 121
• EY-vaatimustenmukaisuusvakuutus Johdanto Tuotekuvaus Tuote on kävellen ohjattava ja pyörivä ruohonleikkuri. Leikkuri leijuu ilmapatjan päällä, mikä helpottaa nurmikon leikkaamista kaikkialta. Käyttötarkoitus Laite on tarkoitettu nurmikon leikkaamiseen suurissa yksityisissä puutarhoissa ja julkisilla puistoalueilla. Laitetta voi käyttää enintään 45 asteen rinteessä Älä käytä laitetta muihin tehtäviin. Tuotteen kuvaus p. 123

1. Rikastimen ohjain

2. Moottorin jarrukahva

6. Käynnistysnarun kahva

9. Polttoaineventtiili

10. Öljysäiliön korkki

15. Kuljetuspyörät (lisävaruste)

Laitteen symbolit VAROITUS: Huolimaton tai virheellinen käyttö voi aiheuttaa käyttäjälle tai sivullisille vammoja tai kuoleman.

461 - 006 - 25.01.2019 111Lue käyttöohje huolellisesti ja varmista, että

ymmärrät sen sisällön, ennen kuin alat käyttää konetta. Varoitus: pyörivä terä. Pidä kädet ja jalat poissa niiden läheltä. Varoitus: pyöriviä osia. Pidä kädet ja jalat poissa niiden läheltä. Varo sinkoutuvia esineitä ja kimmokkeita. Pidä sivulliset ja eläimet turvallisen välimatkan päässä työalueesta. Pysäytä moottori ja poista sytytyskaapeli ennen korjaus- tai huoltotöitä. Tämä tuote täyttää sovellettavien EY- direktiivien vaatimukset. Melupäästöt ympäristöön Euroopan yhteisön direktiivin mukaisesti. Laitteen päästöt ilmoitetaan luvussa Tekniset tiedot ja arvokilvessä. Polttoaineventtiili auki. Polttoaineventtiili suljettu. Moottorin pakokaasut sisältä- vät hiilimonoksidia, joka on hajuton, myrkyllinen ja erit- täin vaarallinen kaasu. Älä käytä konetta sisällä tai sulje- tussa tilassa. Tulipalon vaara. Pysäytä ai- na moottori ennen polttoai- neen lisäämistä. Huomautus: Muita laitteen symboleita/tarroja tarvitaan muilla markkina-alueilla ilmaisemaan sertifiointivaatimuksia. EU V VAROITUS: Moottorin muokkaaminen mitätöi tuotteen EU-tyyppihyväksynnän. Tuotevastuu Tuotevastuulain mukaisesti emme ole vastuussa tuotteen aiheuttamasta vaurioista, jos

• tuote on korjattu virheellisesti

• tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia

• tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste

• tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla. Turvallisuus Turvallisuusmääritelmät Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa. VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema. HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata koneen, muiden materiaalien tai ympäristön vaurioituminen. Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen. Yleiset turvaohjeet VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Tämä tuote on vaarallinen, jos sitä käytetään huolimattomasti tai virheellisesti. Turvaohjeiden noudattamatta jättäminen voi aiheuttaa vammoja tai kuoleman. 112 461 - 006 - 25.01.2019• Kone muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin olosuhteissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai hengenvaarallisten tapaturmien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen koneen käyttämistä.

• Ole aina varovainen ja käytä tervettä järkeä. Jos et ole varma, miten tuotetta käytetään erityistilanteessa, sammuta kone ja ota yhteys Husqvarna-jälleenmyyjään, ennen kuin jatkat.

• Muista, että käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelleen aiheutuvista vahingoista.

• Pidä tuote puhtaana. Varmista, että tuotteen merkit ja tarrat ovat luettavissa.

• Älä anna kenenkään käyttää tuotetta, ellet ole varma, että käyttäjä on lukenut käyttöohjekirjan ja ymmärtänyt siinä annetut ohjeet.

• Älä anna lasten käyttää laitetta.

• Älä anna kenenkään sellaisen henkilön käyttää laitetta, joka ei tunne ohjeita.

• Valvo aina laitetta käyttävää henkilöä, jonka fyysiset tai psyykkiset taidot ovat heikentyneet. Vastuullisen aikuisen on oltava aina paikalla.

• Älä käytä tuotetta ollessasi väsynyt tai sairas tai jos olet alkoholin, huumaavien aineiden tai lääkkeiden vaikutuksen alaisena. Niillä on negatiivinen vaikutus näkökykyysi, vireyteesi, harkintakykyysi ja kehosi hallintaan.

• Älä käytä tuotetta, jos se on viallinen.

• Älä tee tuotteeseen muutoksia tai käytä tuotetta, mikäli epäilet jonkun muun muuttaneen sitä. Työalueen turvallisuus VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Poista työskentelyalueelta oksat, risut, kivet ja irtonaiset esineet ennen tuotteen käyttämistä.

• Terävarustukseen osuvat esineet sinkoutuvat edelleen ja voivat siten aiheuttaa vahinkoa ihmisille ja esineille. Pidä sivulliset ja eläimet turvallisen välimatkan päässä tuotteesta.

• Älä käytä tuotetta sumussa, sateessa, kovassa tuulessa, kylmällä säällä, ukkosella tai muuten huonossa säässä. Huono sää tai märät olosuhteet voivat vaikuttaa käyttäjän valppauteen. Huono sää voi aiheuttaa vaaratilanteita.

• Varo henkilöitä, esineitä ja tilanteita, jotka voivat estää tuotteen turvallisen käytön.

• Varo juuria, kiviä, risuja, kuoppia, ojia ja muita esteitä. Pitkä ruoho voi peittää näkyvyyden.

• Ruohon leikkaaminen rinteissä voi olla vaarallista. Älä käytä tuotetta rinteessä, jonka kaltevuus on yli 45°. Älä leikkaa ruohoa märässä rinteessä.

• Kun leikkaat ruohoa rinteessä, pidä jalkasi tasaisella maalla ja asetu rinteessä tuotteen yläpuolelle.

• Käytä tuotetta sivusuunnassa rinteeseen nähden. Älä käytä tuotetta pystysuunnassa.

• Ole varovainen lähestyessäsi piilossa olevia kulmia ja esineitä, jotka estävät näkyvyyden. Työturvallisuus VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Käytä tätä tuotetta ainoastaan nurmikoiden leikkaamiseen. Tuotteita ei saa käyttää muihin käyttötarkoituksiin.

• Käytä henkilökohtaisia suojavarusteita. Katso Henkilökohtainen suojavarustus sivulla 114

• Älä koskaan käynnistä moottoria suljetussa tilassa tai lähellä herkästi syttyviä materiaaleja. Moottorin pakokaasu on kuumaa ja se voi sisältää kipinöitä, jotka voivat aiheuttaa tulipalon.

• Älä käytä tuotetta, ellei sen terää ja kaikkia suojuksia ole kiinnitetty asianmukaisesti. Virheellisesti kiinnitetty terä saattaa irrota ja aiheuttaa henkilövahinkoja.

• Varmista, ettei terä osu kiviin ja juuriin. Tämä voi vaurioittaa terää, ja kampiakseli voi vääntyä. Vääntynyt akseli aiheuttaa voimakasta tärinää. Tällöin on erittäin suuri riski, että terä irtoaa.

• Jos terä osuu esineeseen tai alkaa täristä, pysäytä tuote välittömästi. Irrota sytytyskaapeli sytytystulpasta. Tarkista tuote vaurioiden varalta. Korjaa vauriot tai teetä korjaustyöt valtuutetussa huoltoliikkeessä.

• Älä kiinnitä moottorin jarrukahvaa pysyvästi työntöaisaan moottorin ollessa käynnissä.

• Aseta tuote kiinteälle, tasaiselle alustalle ja käynnistä se. Varmista, ettei terä pääse osumaan maahan tai mihinkään esineeseen.

• Ole aina tuotteen takana käyttäessäsi sitä.

• Pidä molemmat kätesi työntöaisalla, kun käytät laitetta. Pidä kätesi ja jalkasi poissa pyörivien terien läheisyydestä.

• Ole varovainen vetäessäsi laitetta taaksepäin.

• Älä nosta laitetta, kun moottori on käynnissä. Jos laitetta on nostettava, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta.

• Älä kävele taaksepäin käyttäessäsi tuotetta.

• Sammuta moottori, kun siirrät tuotteen ruohottoman alueen yli, esimerkiksi ylittäessäsi sora-, kivi- tai asfalttipolkuja.

• Älä juokse tuotteen kanssa, kun moottori on käynnissä. Kävele aina, kun käytät laitetta.

• Älä koskaan jätä laitetta ilman valvontaa moottorin käydessä. Sammuta moottori ja odota, että terävarustus lakkaa pyörimästä.

461 - 006 - 25.01.2019

113Turvallisuusohjeet käyttöä varten Henkilökohtainen suojavarustus VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta ne lieventävät vammoja onnettomuustilanteessa. Anna jälleenmyyjän auttaa oikeiden varusteiden valinnassa.

• Käytä kestäviä luistamattomia saappaita tai kenkiä. Älä käytä avonaisia jalkineita tai kulje paljain jaloin.

• Käytä vahvakankaisia, pitkiä housuja.

• Käytä suojakäsineitä tarvittaessa, esimerkiksi terävarustuksen asennuksen, tarkastuksen ja puhdistuksen aikana. Tuotteen turvalaitteet VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Älä käytä konetta, jos jokin sen turvalaitteista on rikki.

• Tarkasta turvalaitteet säännöllisesti. Jos turvalaitteissa on vikoja, ota yhteyttä Husqvarna- huoltoliikkeeseen. Leikkuusuojuksen tarkistaminen Leikkuusuojus vähentää laitteen tärinää ja terän aiheuttamaa tapaturmavaaraa.

• Tarkista leikkuusuojus vaurioiden, kuten halkeamien, varalta. Moottorin jarrukahva Moottorin jarrukahva pysäyttää moottorin. Kun moottorin jarrukahva vapautetaan, moottori pysähtyy. Tarkista moottorijarru käynnistämällä moottori ja vapauttamalla sitten moottorin jarrukahva. Jos moottori ei pysähdy 3 sekunnissa, anna valtuutetun Husqvarna- huoltoliikkeen säätää moottorijarru. Äänenvaimennin Äänenvaimennin pitää äänitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käyttäjästä poispäin. Älä käytä konetta, jos äänenvaimennin on vaurioitunut tai puuttuu kokonaan. Viallinen äänenvaimennin suurentaa melutasoa ja tulipalon vaaraa. Tarkista äänenvaimennin säännöllisesti vaurioiden varalta ja varmista, että se on kiinnitetty oikein. HUOMAUTUS: Äänenvaimennin on erittäin kuuma käytön aikana, heti käytön jälkeen ja moottorin käydessä joutokäyntinopeudella. Ole varovainen syttyvien materiaalien ja/tai kaasujen lähistöllä, jotta et aiheuta tulipaloa. Polttoaineturvallisuus VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Älä käynnistä laitetta, jos sen päällä on polttoainetta tai moottoriöljyä. Poista ylimääräinen polttoaine tai öljy ja anna laitteen kuivua.

• Jos olet läikyttänyt polttoainetta vaatteillesi, vaihda vaatteet heti.

• Varo, ettei iholle pääse polttoainetta, sillä se voi aiheuttaa vamman. Jos ihollesi joutuu polttoainetta, pese se pois vedellä ja saippualla.

• Älä käynnistä laitetta, jos moottori vuotaa. Tarkista moottori säännöllisesti vuotojen varalta.

• Käsittele polttoainetta varoen. Polttoaine on syttyvää ja kaasut ovat räjähdysherkkiä, mikä voi aiheuttaa tapaturman tai kuoleman.

• Älä hengitä polttoainehöyryjä, sillä ne voivat aiheuttaa vamman. Varmista, että ilmanvirtaus on riittävä.

• Älä tupakoi polttoaineen tai moottorin lähistöllä.

• Älä sijoita lämpimiä esineitä polttoaineen tai moottorin lähelle.

• Älä lisää polttoainetta, kun moottori on käynnissä.

• Varmista ennen polttoaineen lisäämistä, että moottori on jäähtynyt.

• Ennen kuin lisäät polttoainetta, avaa polttoainesäiliön korkki hitaasti ja vapauta paine varovasti.

• Älä lisää polttoainetta moottoriin sisätilassa. Jos ilmanvirtaus ei ole riittävä, tukehtuminen tai hiilimonoksidin hengittäminen voi aiheuttaa vamman tai kuoleman.

• Kiristä polttoainesäiliön korkki tiukasti. Polttoainesäiliön korkin riittämätön kiristys aiheuttaa tulipalovaaran.

• Siirrä tuote ennen käynnistystä vähintään 3 metrin (10 jalan) päähän paikasta, jossa lisäsit polttoainetta.

• Älä lisää säiliöön liikaa polttoainetta.

461 - 006 - 25.01.2019Turvaohjeet huoltoa varten

VAROITUS: Lue seuraavat varoitusohjeetennen koneen käyttämistä.• Moottorin pakokaasut sisältävät hiilimonoksidia, jokaon hajuton, myrkyllinen ja erittäin vaarallinen kaasu.Älä käynnistä moottoria sisällä tai suljetuissa tiloissa.• Jos tuotetta täytyy huoltaa, sammuta ensin moottorija irrota sytytyskaapeli sytytystulpasta.• Käytä suojakäsineitä huoltaessasi terävarustusta.Terä on erittäin terävä ja aiheuttaa helposti haavoja.• Lisävarusteet ja muut kuin valmistajan hyväksymätmuutokset tuotteeseen voivat aiheuttaa vakavanvamman tai kuoleman. Älä tee tuotteeseenmuutoksia. Käytä vain valmistajan hyväksymiälisävarusteita.• Jos tuotetta ei ole huollettu asianmukaisesti jasäännöllisesti, tapaturmien ja tuotteenvaurioitumisen vaara kasvaa.• Huolla tuote ainoastaan käyttöohjekirjassaannettujen ohjeiden mukaisesti. Kaikki muuthuoltotoimet on tehtävä valtuutetussa Husqvarna-huoltoliikkeessä.• Anna valtuutetun Husqvarna-huoltoliikkeen huoltaatuote säännöllisesti.• Vaihda vaurioituneet, kuluneet tai rikkoutuneet osat. Asentaminen Ala-aisan kokoaminen

1. Työnnä aisaan kiinnitetty vipu keskiaukon (B) läpinuolen (C) suuntaan.

2. Käännä aisaa 90° myötäpäivään siten, että ala-aisanpäät asettuvat leikkuusuojuksessa oleviinkiinnikkeisiin.3. Työnnä sokkapultit (A) kiinnikkeiden ja ala-aisanpäiden läpi. Lukitse pultit sokilla (B).

1. Aseta ala-aisa pysäköintiasentoon, katso

Työntöaisan asennon säätäminen sivulla 117

2. Aseta laite niin, että rikastinvipu on tuotteenvasemmalla puolella takaa katsottuna.3. Aseta yläaisan reiät vastakkain ala-aisan reikienkanssa ja kiinnitä ruuvit, aluslevyt ja nupit.4. Kiinnitä kaapelit työntöaisaan hihnoilla.HUOMAUTUS: Varmista, etteikaapeleita ole kiristetty liian tiukalle.461 - 006 - 25.01.2019 115Kuljetuspyörien asentaminen (lisävaruste)

1. Työnnä aisaan kiinnitetty vipu keskiaukon (B) läpinuolen (C) suuntaan.

2. Käännä aisaa 90° myötäpäivään siten, että ala-aisanpäät asettuvat leikkuusuojuksessa oleviinkiinnikkeisiin.3. Työnnä holkki (A) kiinnikkeiden ja ala-aisan päidenläpi.

4. Kiinnitä pyöränvarsi (A) leikkuulaitteeseen ruuveilla(B), aluslevyillä (C, D) ja lukkomuttereilla (E).

5. Aseta alajatkoputket yläjatkoputkien sisään.6. Työnnä sokkapultit (A) jatkoputkien läpi ja lukitse nesokilla (B).

Toiminta Johdanto VAROITUS: Lue turvallisuutta käsitteleväluku niin, että ymmärrät sen sisällön, ennenlaitteen käyttämistä. Ennen tuotteen käyttöä 1. Lue käyttöohje huolellisesti ja varmista, ettäymmärrät sen sisältämät ohjeet.2. Tutki terävarustus ja varmista, että se on kiinnitettyja säädetty asiamukaisesti. Katso Terävarustuksentarkistaminen sivulla 119

3. Täytä polttoainesäiliö. Katso Polttoaineen lisääminensivulla 116

4. Lisää öljysäiliöön öljyä ja tarkista öljytaso. Katso Moottoriöljyn täyttäminen ja vaihtaminen sivulla 120

Polttoaineen lisääminen Käytä ympäristöä säästävää bensiiniä taialkylaattibensiiniä, jos niitä on saatavilla. Jos ympäristöäsäästävää bensiiniä tai alkylaattibensiiniä ei olesaatavilla, käytä lyijytöntä tai lyijyllistä laatubensiiniä.Käytä bensiiniä, jonka oktaaniluku on vähintään 90 RONmuualla kuin Pohjois-Amerikassa (87 AKI Pohjois-Amerikassa) ja jossa on enintään 10 % etanolia (E10).HUOMAUTUS: Älä käytä polttoainetta, jonkaoktaaniluku on pienempi kuin 90 RONmuualla kuin Pohjois-Amerikassa (87 AKIPohjois-Amerikassa). Se voi vaurioittaalaitetta.1. Vapauta polttoainesäiliöstä painetta avaamallapolttoainesäiliön korkki hitaasti.2. Kaada polttoainesäiliöön hitaasti polttoainetta. Josöljyä läikkyy, pyyhi öljy pois liinalla ja annaöljyjäämien kuivua.116 461 - 006 - 25.01.20193. Pyyhi polttoainesäiliön korkin ympäristö puhtaaksi.

4. Kiristä polttoainesäiliön korkki tiukasti.

Polttoainesäiliön korkin riittämätön kiristys aiheuttaa tulipalovaaran.

5. Siirrä tuote ennen käynnistystä vähintään 3 metrin

(10 jalan) päähän paikasta, jossa lisäsit polttoainetta. Työntöaisan asennon säätäminen

2. Työnnä vipua eteenpäin, kun haluat asettaa aisan

pysäköintiasentoon (B).

3. Työnnä vipua taaksepäin, kun haluat asettaa aisan

leikkuuasentoon (C). Tuotteen käynnistäminen

1. Varmista, että sytytyskaapeli on liitettynä

2. Aseta työntöaisa pysäköintiasentoon, katso

Työntöaisan asennon säätäminen sivulla 117

3. Avaa polttoaineventtiili.

4. Säädä rikastinvipua.

a) Jos moottori käynnistetään kylmänä, siirrä rikastinvipu rikastusasentoon. b) Jos moottori käynnistetään lämpimänä, siirrä rikastinvipu käyttöasentoon.

5. Pidä moottorin jarrukahvaa työntöaisaa vasten.

6. Aseta oikea jalkasi leikkuusuojukselle.

7. Pidä ala-aisasta kiinni oikealla kädellä ja kallista

8. Pitele käynnistysnarun kahvaa oikealla kädelläsi.

9. Vedä käynnistysnarusta hitaasti, kunnes tunnet

10. Käynnistä moottori vetämällä voimakkaasti.

11. Kun moottori toimii täydellä käyntinopeudella, laske

tuote varovasti maahan.

12. Kun moottori on lämmennyt, siirrä rikastinvipu

13. Aseta työntöaisa leikkuuasentoon, katso

Työntöaisan asennon säätäminen sivulla 117

VAROITUS: Älä kiedo käynnistysnarua kätesi ympärille. Laitteen pysäyttäminen

• Kallista laitetta ja vapauta moottorin jarrukahva.

• Kun moottori sammuu, laske tuote alas.

• Aseta työntöaisa pysäköintiasentoon, katso Työntöaisan asennon säätäminen sivulla 117

• Sulje polttoaineventtiili. Hyvän tuloksen saavuttaminen

• Käytä aina hyvin teroitettua terää. Tylsä terä leikkaa epätasaisesti ja ruohosta tulee keltaista leikatun pinnan kohdalta. Hyvin teroitettu terä käyttää myös tylsää terää vähemmän energiaa.

461 - 006 - 25.01.2019

117• Älä leikkaa enempää kuin 1/3 ruohon pituudesta. Aseta leikkuukorkeus ensimmäisellä leikkuukerralla korkeaksi. Tutkittuasi leikkuutuloksen voit laskea leikkuukorkeuden haluamallesi tasolle. Jos ruoho on erittäin pitkää, kulje hitaasti ja leikkaa nurmikko tarvittaessa kaksi kertaa.

• Leikkaa joka kerta eri suuntiin, jotta nurmikkoon ei tule raitoja. Huolto Johdanto VAROITUS: Ennen minkäänlaisten huoltotöiden aloittamista sinun on luettava turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön. Kaikkiin tuotteelle tehtäviin huolto- ja korjaustöihin tarvitaan erityiskoulutus. Takaamme, että tuotteemme huolletaan ja korjataan ammattimaisesti. Jos jälleenmyyjäsi ei ole huoltoliike, pyydä jälleenmyyjää neuvomaan lähin huoltoliike. Ennen huoltotöitä VAROITUS: Jos tuote on asetettava kyljelleen, noudata näitä ohjeita, jotta vältät henkilövahingot ja tuotteen vaurioitumisen.

1. Sulje polttoaineventtiili.

2. Anna moottorin käydä, kunnes se sammuu.

3. Irrota sytytystulpan kaapeli.

4. Kallista tuote vasemmalle kyljelleen ilmansuodatin

(A) ylöspäin ja äänenvaimennin alaspäin.

Huoltokaavio Huoltovälit on laskettu tuotteen päivittäisen käytön perusteella. Välit voivat muuttua, jos tuotetta ei käytetä päivittäin. Saat lisätietoja *-merkillä merkityistä huolloista kohdasta Tuotteen turvalaitteet sivulla 114

Huolto Päivittäin Viikoittain Kuukausit- tain Tee yleistarkastus X Tarkista öljytaso X Puhdista tuote X Tarkista terävarustus X Tarkista leikkuusuojus* X Tarkista moottorin jarrukahva* X Tarkista ilmansuodatin X Tarkista äänenvaimennin* X Tarkista sytytystulppa X Puhdista ilmansuodatin. X 118 461 - 006 - 25.01.2019Huolto Päivittäin Viikoittain Kuukausit- tain Vaihda ilmansuodatin X Tarkista polttoainejärjestelmä X Yleistarkastus

• Varmista, että tuotteen kaikki ruuvit ja mutterit on kiristetty. Laitteen puhdistaminen VAROITUS: Ennen kuin puhdistat tuotteen alapuolen, noudata seuraavan kohdan ohjeita: Ennen huoltotöitä sivulla 118

HUOMAUTUS: Älä käytä laitteen puhdistamiseen puhdistusainetta, bensiiniä tai liuottimia. Ne voivat vahingoittaa muoviosia.

• Älä käytä laitteen puhdistamiseen painepesuria.

• Jos käytät tuotteen puhdistamiseen vettä, älä suihkuta vettä suoraan moottoriin.

• Poista lehdet, ruoho ja lika harjalla.

• Varmista, että jäähdytysilma-aukot eivät ole tukossa.

• Irrota puhallin (katso Terän ja puhaltimen vaihtaminen sivulla 119 ) ja puhdista se harjalla.

• Puhdista laitteen pinta kuivalla liinalla.

• Puhdista ruohonleikkuujäte tuotteen alta kaapimella. Terävarustuksen tarkistaminen VAROITUS: Estä tuotteen tahaton käynnistyminen irrottamalla sytytyskaapeli sytytystulpasta. VAROITUS: Käytä suojakäsineitä huoltaessasi terävarustusta. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

1. Tutki terävarustus vaurioiden tai halkeamien varalta.

Vaurioitunut terävarustus on aina vaihdettava.

2. Tarkista, onko terä vaurioitunut tai tylsä.

Huomautus: Terä on tasapainotettava oikein teroituksen jälkeen. Anna huoltoliikkeen teroittaa, vaihtaa ja tasapainottaa terä. Jos osut esteeseen niin, että tuote pysähtyy, vaihda vaurioitunut terä. Anna huoltoliikkeen arvioida, voiko terän teroittaa vai onko se vaihdettava. Terän ja puhaltimen vaihtaminen VAROITUS: Käytä työrukkasia. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

1. Valmistele laite huoltotöitä varten, katso

Ennen huoltotöitä sivulla 118

2. Pidä puhaltimesta tiukasti kiinni ja irrota teräpultti (A)

kääntämällä sitä vastapäivään.

3. Irrota terä (B), leikkuukorkeuden säätölevyt (C) ja

4. Tarkista teräpultti ja puhallin vaurioiden varalta.

5. Aseta puhallin takaisin lähtöasentoon. Jos lisäät

leikkuukorkeuden säätölevyjä, varmista, että tapit asettuvat puhaltimen reikiin.

6. Kiinnitä uusi terä. Varmista, että puhaltimen tapit (E)

asettuvat terän reikiin (F).

7. Asenna uusi terä siten, että terän kulmikkaat päät

osoittavat maahan päin.

8. Aseta teräpultti terän (G) keskireikään ja kiristä

9. Pidä puhaltimesta tiukasti kiinni ja kiristä teräpultti

10. Pyöritä terää käsin ja varmista, että se pyörii

11. Testaa terää käynnistämällä tuote. Jos terä ei ole

kiinnitetty asianmukaisesti, tuote tärisee tai sen leikkuutulos ei ole tyydyttävä. Leikkuukorkeuden asettaminen Madalla leikkuukorkeutta lisäämällä säätölevyjä. Kasvata leikkuukorkeutta vähentämällä säätölevyjä. Huomautus: Käytä korkeintaan kahta säätölevyä.

1. Valmistele laite huoltotöitä varten, katso

Ennen huoltotöitä sivulla 118

2. Irrota teräpultti ja terä, katso

Terän ja puhaltimen vaihtaminen sivulla 119

1193. Aseta puhaltimen ja terän väliin 1 tai 2 leikkuukorkeuden säätölevyä (A). Aseta ensimmäisen leikkuukorkeuden säätölevyn reiät puhaltimen tappeihin (B). Aseta toisen leikkuukorkeuden säätölevyn tapit ensimmäisen säätölevyn reikiin.

4. Aseta terä leikkuukorkeuden säätölevyn päälle.

Varmista, että leikkuukorkeuden säätölevyn tapit asettuvat terän reikiin (C).

5. Kiinnitä terä ja teräpultti, katso

Terän ja puhaltimen vaihtaminen sivulla 119

Moottoriöljyn täyttäminen ja vaihtaminen

• Tietoa moottoriöljyn täyttämisestä ja vaihtamisesta on moottorin käyttöohjekirjassa. Ilmansuodattimen puhdistaminen HUOMAUTUS: Älä käytä moottoria ilman ilmansuodatinta tai jos ilmansuodatin on likaantunut. Tämä heikentää tehokkuutta ja voi vahingoittaa moottoria.

1. Paina kielekkeitä (A), irrota ilmansuodattimen kansi

(B) ja irrota ilmansuodatin (C).

2. Napauta ilmansuodatinta tasaista pintaa vasten, jotta

hiukkaset putoavat pois. Voit myös puhaltaa paineilmaa ilmansuodattimen läpi sen puhtaalta puolelta. HUOMAUTUS: Älä käytä puhdistamiseen harjaa, sillä se työntää ilmansuodattimen sisään likaa.

3. Puhdista ilmansuodattimen kotelo (D) ja kansi

kostealla liinalla. HUOMAUTUS: Älä päästä likaa ilmakanavaan, joka johtaa kaasuttimeen (E).

4. Aseta ilmansuodatin takaisin lähtöasentoon.

Varmista, että ilmasuodatin tulee tiiviisti ilmansuodattimen pidintä vasten.

5. Aseta ilmansuodattimen kansi takaisin painaen ensin

alapuolen kiinnikkeet paikoilleen. Sytytystulpan tarkistus HUOMAUTUS: Käytä aina suositeltua sytytystulppaa. Väärä sytytystulpan tyyppi voi aiheuttaa laitteen vaurioitumisen.

• Tarkista sytytystulppa, jos moottorin teho on heikko, moottoria on vaikea saada käyntiin tai se ei toimi oikein joutokäyntinopeudella.

• Ehkäise ylimääräisen materiaalin joutuminen sytytystulpan elektrodeihin noudattamalla seuraavia ohjeita: a) Varmista, että joutokäyntinopeus on säädetty oikein. b) Varmista, että polttoaineseos on oikea. c) Varmista, että ilmansuodatin on puhdas.

• Jos sytytystulppa on karstoittunut, puhdista se ja tarkista samalla, että kärkiväli on oikea

• Vaihda sytytystulppa tarvittaessa. Polttoainejärjestelmän tarkistaminen

• Tutki polttoainesäiliön korkki ja polttoainesäiliön korkin tiiviste vaurioiden varalta.

• Tutki polttoaineletku vuotojen varalta. Jos polttoaineletku on vaurioitunut, vaihdata se huoltoliikkeessä.

461 - 006 - 25.01.2019Kuljettaminen, säilyttäminen ja hävittäminen

Kuljetus ja säilytys

• Kun säilytät ja kuljetat tuotetta ja polttoainetta, varmista, ettei tuote vuoda polttoainetta tai polttoainehöyryä. Esimerkiksi sähkölaitteista tai lämmityskattiloista peräisin olevat kipinät tai avotuli voivat aiheuttaa tulipalon.

• Käytä polttoaineen säilytyksessä ja kuljettamisessa aina hyväksyttyjä polttoainesäiliöitä.

• Tyhjennä tuotteen polttoainesäiliö, jos varastoit tuotteen pitkäksi ajaksi. Hävitä polttoaine viemällä se asianmukaiseen keräyspisteeseen.

• Vältä onnettomuudet ja tuotteen vaurioituminen kiinnittämällä tuote turvallisesti kuljetuksen ajaksi.

• Säilytä tuotetta lukitussa varastossa, jonne lapset ja asiattomat henkilöt eivät pääse.

• Säilytä tuotetta kuivassa paikassa, jossa lämpötila ei laske pakkasen puolelle. Valmistelut varastointia varten Valmistele laite kauden jälkeistä varastointia sekä yli 30 päivän varastointia varten.

1. Sammuta moottori ja sulje polttoaineventtiili.

2. Käynnistä moottori ja kallista laitetta noin 10 cm

maasta äänenvaimentimen suuntaan.

3. Kun moottori sammuu, vapauta moottorin

5. Tyhjennä polttoaine säiliöstä.

6. Irrota sytytystulppa ja kaada 5 ml moottoriöljyä

sytytystulpan aukkoon.

7. Vedä käynnistysnarusta kolme kertaa, jotta öljy

kulkeutuu moottoriin.

8. Tarkista sytytystulppa, katso

Sytytystulpan tarkistus sivulla 120 . Älä kytke sytytystulpan kaapelia.

9. Puhdista ilmansuodatin, katso

Ilmansuodattimen puhdistaminen sivulla 120

Terävarustuksen tarkistaminen sivulla 119

11. Puhdista kone. Katso kohta

Laitteen puhdistaminen sivulla 119

• Noudata paikallisia kierrätysvaatimuksia ja säädöksiä.

• Hävitä kaikki kemikaalit, kuten moottoriöljy ja polttoaine viemällä ne huoltoliikkeeseen tai asianmukaiseen keräyspisteeseen.

• Kun tuote tulee elinkaarensa päähän, hävitä tuote lähettämällä se Husqvarna-jälleenmyyjälle tai kierrätyspisteeseen. Tekniset tiedot Tekniset tiedot GX560 Moottori Merkki/malli Honda / OHC GCV 160 Iskutilavuus, cm

Nopeus, r/min 3 150 +0/–100 Moottorin nimellisteho, kW

3,0 Sytytystulpan kärkiväli, mm 0,75 Sytytystulpan tyyppi NGK BPR6ES Polttoaine-/voitelujärjestelmä

Moottorin ilmoitettu nimellisteho on moottorimallia edustavan tyypillisen tuotantomoottorin keskimääräinen nettoteho (rpm) mitattuna SAE-standardin J1349/ISO1585 mukaisesti. Massatuotantomoottorit voivat poiketa tästä arvosta. Koneeseen asennetun moottorin todellinen lähtöteho riippuu käyttönopeudesta, ympäristön olo- suhteista ja muista arvoista.

461 - 006 - 25.01.2019 121GX560

Polttoainesäiliön tilavuus, litraa 0,9 Moottoriöljy SAE 10W-30 Öljysäiliön tilavuus, litraa 0,5 Paino Säiliöt tyhjinä, kg 18,4 Melupäästöt

Äänen tehotaso, mitattu dB(A) 96 Äänen tehotaso, taattu L

Äänenpainetaso käyttäjän korvan tasalla, dB(A) 84 Tärinätasot, a hv, eq

3,3 Terälaite Leikkuukorkeus, mm 10–30 Leikkuuleveys, mm 510 Terä, tuotenumero 5119004-10

Melupäästö ympäristöön äänentehona (L

) EY-direktiivin 2000/14/EY mukaisesti mitattuna.

Äänenpainetaso standardin ISO 5395 mukaan. Äänenpainetasoista ilmoitettujen tietojen tyypillinen tilastolli- nen hajonta (keskihajonta) on 1,2 dB(A).

Tärinätaso standardin ISO 5395 mukaan. Tärinätasolle ilmoitetuissa tiedoissa tyypillinen tilastollinen hajonta (vakiopoikkeama) on 0,2 m/s

122 461 - 006 - 25.01.2019EY-vaatimustenmukaisuusvakuutus EY-vaatimustenmukaisuusvakuutus Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh.: +46-36-146500, vakuuttaa, että Husqvarna GX560 - ruohonleikkuri sarjanumerosta 2017xxxxxxxalkaen on seuraavien NEUVOSTON DIREKTIIVIEN mukainen:

• 17. toukokuuta 2006 annettu konedirektiivi 2006/42/EY

• 26. helmikuuta 2014 annettu direktiivi 2014/30/EU sähkömagneettisesta yhteensopivuudesta

• 8. toukokuuta 2000 annettu laitemeludirektiivi 2000/14/EY. Melupäästöjä koskevat tiedot löytyvät luvusta Tekniset tiedot. Seuraavia standardeja on sovellettu: EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012 Yllä luetellut standardit ovat standardien uusimmat julkaistut versiot, mikäli muuta ei ole ilmoitettu. Ilmoitettu tarkastuslaitos: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala on julkaissut raportteja vaatimustenmukaisuuden arvioinnista 8. toukokuuta 2000 ulkona käytettävien laitteiden melupäästöistä ympäristöön annetun neuvoston direktiivin 2000/14/EY liitteen VI mukaisesti. Sertifikaatin numero on: 01/901/302 Huskvarna, 2017-12-14 Claes Losdal, kehityspäällikkö/puutarhatuotteet (Husqvarna AB:n valtuutettu ja teknisestä dokumentaatiosta vastaava edustaja)
