РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GX 560 HUSQVARNA

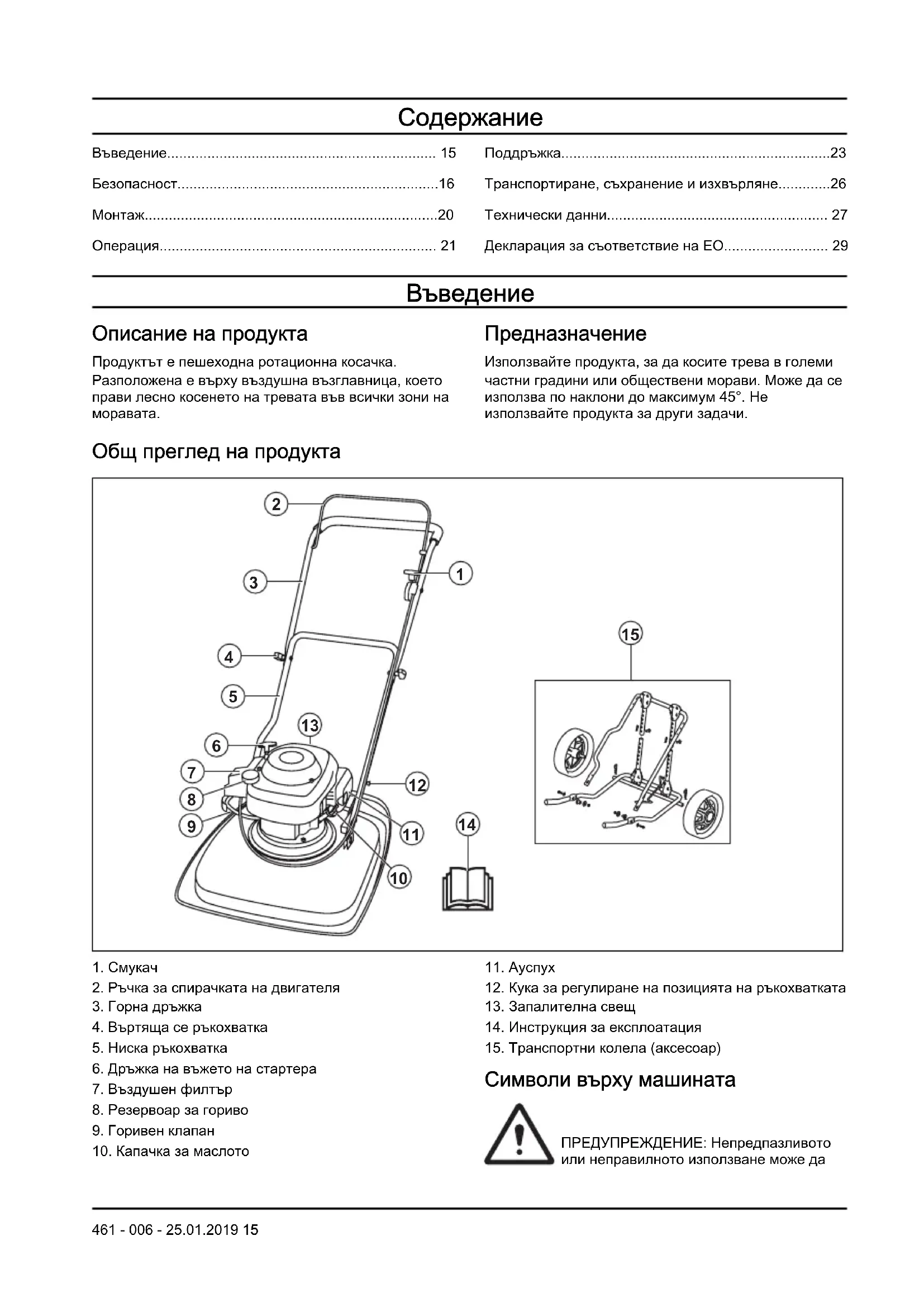

Описание на продукта Продуктът е пешеходна ротационна косачка. Разположена е върху въздушна възглавница, което прави лесно косенето на тревата във всички зони на

Предназначение Използвайте продукта, за да косите трева в големи частни градини или обществени морави. Може да се използва по наклони до максимум 45°. Не използвайте продукта за други задачи. Общ преглед на продукта

2. Ръчка за спирачката на двигателя

4. Въртяща се ръкохватка

6. Дръжка на въжето на стартера

12. Кука за регулиране на позицията на ръкохватката

13. Запалителна свещ

Символи върху машината ПРЕДУПРЕЖДЕНИЕ: Непредпазливото или неправилното използване може да

461 - 006 - 25.01.2019 15доведе до нараняване или смърт на

оператора или страничните наблюдатели. Прочетете внимателно ръководството за оператора и се уверете, че разбирате инструкциите, преди да използвате

Предупреждение: въртящ се нож. Осигурете пространство около ръцете и краката си. Предупреждение: въртящи се части. Осигурете пространство около ръцете и краката си. Пазете се от отскачащи предмети и

Дръжте хората и животните на безопасно разстояние от работната зона. Спрете двигателя и отстранете запалителния кабел преди ремонти или техническо обслужване. Този продукт отговаря на изискванията на приложимите директиви на EO. Шумови емисии в околната среда в съответствие с Директивата на Европейската общност. Емисиите на продукта са посочени в раздела за технически характеристики и на

Клапанът на горивото е отворен. Клапанът на горивото е затворен. Отработените газове от двигателя съдържат въглероден окис – много опасен, отровен газ без миризма. Не работете с машината на закрито или в затворени пространства. Риск от пожар. Винаги изключвайте двигателя преди зареждане с гориво. Забележка: Останалите символи/стикери на продукта се отнасят до изисквания по отношение на сертификати за други търговски зони. EU V ПРЕДУПРЕЖДЕНИЕ: Намесата в двигателя прави невалидно ЕС одобрението на тип на този продукт. Отговорност за вреди, причинени от

Както е посочено в законите за отговорност за вреди, причинени от стоки, ние не носим отговорност за щети, причинени от нашия продукт, ако:

• продуктът е неправилно ремонтиран.

• продуктът е ремонтиран с части, които не са от производителя или не са одобрени от производителя.

• продуктът има принадлежност, която не е от производителя или не е одобрена от производителя.

• продуктът не е ремонтиран в одобрен сервизен център или от одобрен орган. Безопасност Дефиниции за безопасност Предупреждения, знаци за внимание и бележки се използват за указване на особено важни части на инструкцията. ПРЕДУПРЕЖДЕНИЕ: Използва се, ако има опасност от нараняване или смърт за оператора или за околните, ако не се спазват инструкциите в ръководството. ВНИМАНИЕ: Използва се, ако има опасност от повреждане на машината, други материали или съседната зона, ако не се спазват инструкциите в ръководството. 16 461 - 006 - 25.01.2019Забележка: Използва се за предоставяне на повече информация, която е необходима в дадена ситуация. Общи инструкции за безопасност ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Този продукт е опасен, ако се използва неправилно или ако не сте внимателни. Неспазването на инструкциите за безопасност може да доведе до нараняване или смърт.

• Тази машина създава електромагнитно поле по време на работа. При някои условия това поле може да интерферира с активни или пасивни медицински имплантанти. За да намалите риска от тежко или смъртоносно нараняване, ние препоръчваме лицата с медицински импланти да говорят с лекаря си и производителя на медицинския имплант, преди да започнат да работят с тази машина.

• Винаги бъдете внимателни и подхождайте разумно. Ако не сте сигурни как да работите с продукта при специална ситуация, спрете и се обърнете към Вашия дилър на Husqvarna,преди да продължите.

• Имайте предвид, че операторът носи отговорност за нещастни случаи, включващи други хора или тяхното имущество.

• Поддържайте продукта чист. Уверете се, че разчитате ясно знаците и стикерите.

• Не позволявайте на когото и да е да работи с продукта, докато не се уверите, че е прочел и разбрал съдържанието на инструкцията за експлоатация.

• Не позволявайте на деца да работят с продукта.

• Не позволявайте на лица, които не са запознати с инструкциите, да работят с продукта.

• Винаги наблюдавайте лица с намален физически или умствен капацитет, които използват продукта. През цялото време трябва да присъства отговорен възрастен.

• Не използвайте продукта, ако сте уморени, болни или под въздействието на алкохол, наркотици или лекарства. Това състояние оказва отрицателно въздействие върху Вашето зрение, бдителност, координация и преценка.

• Не използвайте продукта, ако е неизправен.

• Не променяйте този продукт или не го използвайте, ако има вероятност той да е бил променен от друг. Безопасност на работната област ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Премахнете клони, клечки, камъни и други свободностоящи предмети от работната зона преди да започнете работа с продукта.

• Обектите, които се удрят в режещото оборудване, могат да бъдат изхвърлени и да причинят нараняване на лицата и щети на предметите. Дръжте страничните наблюдатели и животните на безопасно разстояние от продукта.

• Не използвайте продукта при мъгла, дъжд, силен вятър, студено време, опасност от светкавици или други неблагоприятни атмосферни условия. Използването на продукта в неблагоприятни атмосферни условия или във влажни райони може да повлияе отрицателно на бдителността Ви. Неблагоприятните атмосферни условия могат да създадат опасни условия на работа.

• Внимавайте за лица, предмети и ситуации, които могат да са причина за намаляване на безопасната работа на продукта.

• Оглеждайте се за наличие на корени, камъни, пръчки, ями, канавки и други препятствия. Дългата трева може да възпрепятства пряката

• Косенето на трева на склон може да бъде опасно. Не работете с продукта, когато наклонът на повърхността е повече от 45°. Не косете трева по влажни склонове.

• Когато косите трева по склон, винаги стъпвайте на равен терен и разположете продукта пред Вас надолу по склона.

• Използвайте продукта напречно на склона. Не се движете нагоре и надолу.

• Внимавайте, когато преминавате покрай закриват ъгли и предмети, които скриват зрителното Ви

Безопасност при работа ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Използвайте този продукт само за косене на морави. Не се допуска използването му за други

• Използвайте лични предпазни средства. Вижте Лични предпазни средства на страница 18

• Не стартирайте двигателя в затворено пространство или близо до запалими материали. Отработените газове от двигателя са горещи и могат да съдържат искри, които да предизвикат

• Не работете с продукта, докато ножът и всички капаци не се монтират правилно. Неправилно монтираният нож може да се откачи и да причини нараняване.

• Уверете се, че ножът няма да се удря в обекти, като например камъни и корени. Това може да доведе до повреда на ножа и до огъване на двусекционния вал на двигателя. Огънатата ос

461 - 006 - 25.01.2019

17предизвиква силни вибрации и има много голяма опасност ножът да се разхлаби.

• Ако ножът се удари в някакъв обект или се получат вибрации, спрете веднага продукта. Изключете запалителния кабел от запалителната свещ. Проверете продукта за повреди. Ремонтирайте повредите или потърсете одобрен сервиз за това.

• Не прикрепяйте ръкохватката на спирачката на двигателя за постоянно върху ръкохватката, когато двигателят е включен.

• Поставете продукта върху стабилна, равна повърхност и го стартирайте. Уверете се, че ножът не се допира в земята или в други

• Винаги стойте зад продукта, когато го използвате.

• Дръжте 2-те си ръце на ръкохватката, когато работите с продукта. Дръжте ръцете и краката си далеч от въртящите се остриета.

• Бъдете внимателни, когато дърпате продукта

• Не повдигайте продукта, когато двигателят работи. Ако се налага да вдигнете продукта, първо спрете двигателя и разкачете кабела на запалителната свещ от запалителната свещ.

• Не се движете назад при работа с продукта.

• Спрете двигателя, когато преминавате през области без трева, например пътеки от чакъл, камък или асфалт.

• Не тичайте с продукта, когато двигателят е включен. Винаги ходете, когато работите с

• Не оставяйте продукта без надзор, когато двигателят работи. Спрете двигателя и изчакайте режещото оборудване да спре да се върти. Инструкции за безопасност за

Лични предпазни средства ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Личните предпазни средства не изключват изцяло риска от нараняване, но намаляват степента на нараняването при злополука. Нека вашият дилър Ви помогне да изберете подходящото оборудване.

• Носете ботуши или обувки, устойчиви на хлъзгане. Не носете отворени обувки и не ходете

• Използвайте дълги панталони от здрав плат.

• Когато е необходимо, носете защитни ръкавици, например, когато закрепвате, проверявате или почиствате режещото оборудване. Приспособления за безопасност на

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Не използвайте машина с неизправни приспособления за безопасност.

• Проверявайте редовно приспособленията за безопасност. Ако приспособленията за безопасност са дефектни, говорете с Вашия сервиз Husqvarna. За проверка на капака срещу порязване Капакът срещу порязване намалява вибрациите в продукта и опасността от нараняване, причинени от

• Проверете капака срещу порязване, за да се уверите, че няма повреди, като например

Ръчка за спирачката на двигателя Ръчката за спирачката на двигателя спира двигателя. Когато ръчката за спирачката на двигателя бъде пусната, двигателят спира. За да проверите дали спирачката на двигателя работи, стартирайте двигателя и след това отпуснете дръжката на спирачката на двигателя. Ако двигателят не спре след 3 секунди, позволете на одобрен Husqvarna сервиз да регулира спирачката на двигателя.

Ауспухът е предназначен за максимално намаляване на нивата на шума и за отвеждане на отработените газове настрани от потребителя. Не използвайте машината, ако ауспухът липсва или е дефектен. Дефектен ауспух увеличава нивото на шума и риска от злополука. Проверявайте ауспуха редовно, за да сте сигурни, че е закрепен правилно и не е повреден.

Ауспухът се нагрява много по време и след работа и също при обороти на празен ход. Бъдете внимателни близо до запалими 18 461 - 006 - 25.01.2019материали и/или газове, за да предотвратите възникването на пожар. Безопасност при работа с гориво ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Не включвайте продукта, ако върху него има гориво или моторно масло. Отстранете нежеланото гориво/масло и оставете продукта да

• Ако разлеете гориво по дрехите си, сменете ги

• Внимавайте да не попадне гориво върху тялото Ви, това може да доведе до телесни увреждания. Ако гориво попадне върху тялото Ви, използвайте сапун и вода, за да го отстраните.

• Не стартирайте продукта, ако от двигателя има теч. Проверявайте редовно двигателя за течове.

• Внимавайте с горивото. Горивото е запалимо, изпаренията са взривоопасни и могат да причинят телесни увреждания или смърт.

• Не вдишвайте горивните изпарения, това може да доведе до телесни увреждания. Уверете се, че има достатъчен въздушен поток.

• Не пушете близо до горивото или двигателя.

• Не поставяйте топли предмети близо до горивото или двигателя.

• Не добавяйте гориво, когато двигателят работи.

• Уверете се, че двигателят е изстинал преди зареждане с гориво.

• Преди зареждане с гориво отворете бавно капачката на резервоара за гориво и освободете внимателно налягането.

• Не добавяйте гориво към двигателя на закрито. Недостатъчният въздушен поток може да доведе до нараняване или смърт поради задушаване или въглероден окис.

• Затегнете капачката на резервоара за гориво докрай. Ако капачката на резервоара за гориво не е затегната, има риск от злополука.

• Преди да включите двигателя, преместете продукта най-малко на 3 m (10 ft) от мястото, където сте заредили резервоара.

• Не препълвайте резервоара за гориво. Инструкции за безопасност при техническо обслужване ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Отработените газове от двигателя съдържат въглероден окис – много опасен, отровен газ без миризма. Не стартирайте двигателя на закрито или в затворени пространства.

• Преди техническо обслужване на продукта спрете двигателя и изключете запалителния кабел от запалителната свещ.

• Носете защитни ръкавици, когато ще изпълнявате дейности, свързани с техническото обслужване на режещото оборудване. Ножът е много остър и можете лесно да се порежете.

• Аксесоари и промени на продукта, които не са одобрени от производителя, могат да доведат до сериозно нараняване или смърт. Не правете промени по продукта. Винаги използвайте само аксесоари, които са одобрени от производителя.

• Ако техническото обслужване не се изпълнява правилно и редовно, рискът от нараняване и повреда на продукта се увеличава.

• Изпълнявайте техническото обслужване само както е посочено в това ръководство на собственика. Всички останали сервизни дейности трябва да се извършват от одобрен Husqvarna

461 - 006 - 25.01.2019

19Монтаж За да монтирате долната ръкохватка

1. Поставете куката, закрепена към ръкохватката(A), през централния отвор (B), по посока настрелката (C).

2. Завъртете ръкохватката на 90° по часовниковатастрелка така, че да поставите краищата надолната ръкохватка между скобите (D) на капакасрещу порязване.3. Поставете U-образния щифт (A) през скобите икраищата на долната ръкохватка. Застопоретесъс застопоряващи щифтове (B).

За да монтирате горната ръкохватка

1. Поставете долната ръкохватка в паркиранапозиция – вижте За да настроите позицията наръкохватката на страница 21

2. Уверете се, че смукачът е отляво на продукта –гледано отзад.3. Подравнете отворите в горната част наръкохватката с отворите в долната част наръкохватката и прикрепете винтовете, шайбите ификсаторите.4. Използвайте лентите, за да прикрепите кабелитекъм дръжката.ВНИМАНИЕ: Уверете се, ченапрежението в кабелите не е твърдевисоко. За монтиране на транспортните колела (аксесоар)

1. Поставете куката, закрепена към ръкохватката(A), през централния отвор (B), по посока настрелката (C).

2. Завъртете ръкохватката на 90° по часовниковатастрелка така, че да поставите краищата надолната ръкохватка между скобите (D) на капакасрещу порязване.3. Поставете втулката (A) през скобите и краищатана долната ръкохватка.

461 - 006 - 25.01.20194. Прикрепете рамата на колелата (A) къмплатформата за рязане с помощта на винтовете(B), шайбите (C, D) и контрагайките (E).

5. Поставете долните удължителни тръби в горнитеудължителни тръби.6. Поставете U-образните щифтове (A) презудължителните тръби и ги застопорете съсзацепващите щифтове (B).

ПРЕДУПРЕЖДЕНИЕ: Преди работа спродукта трябва да прочетете иразберете главата за безопасност. Преди да започнете работа с

1. Прочетете внимателно ръководството заоператора и се уверете, че разбиратеинструкциите.2. Проверете режещото оборудване, за да сеуверите, че то е правилно монтирано ирегулирано. Вижте За проверка на режещотооборудване на страница 24

3. Напълнете резервоара за гориво. Вижте

наливане на гориво на страница 21 4. Напълнете резервоара за масло и проверетенивото на маслото. Вижте За наливане и смянана моторното масло на страница 25

За наливане на гориво Ако има наличен, използвайте нискоемисионен/алкалитен бензин. Ако няма наличеннискоемисионен/алкалитен бензин, използвайтевисококачествен безоловен бензин или оловенбензин. Използвайте бензин с октаново число 90RON извън Северна Америка (87 AKI в СевернаАмерика) или по-високо и с максимално съдържаниена етанол 10% (Е10).ВНИМАНИЕ: Не използвайте бензин соктаново число по-малко от 90 RONизвън Северна Америка (87 AKI вСеверна Америка). Това може да повредипродукта.1. Отворете бавно капачката на резервоара загориво, за да освободите налягането.2. Заредете бавно резервоара от туба с гориво. Акоразлеете гориво, попийте го с кърпа и оставетегоривото, което остане да изсъхне.3. Почистете областта около капачката нарезервоара за гориво.4. Затегнете капачката на резервоара за гориводокрай. Ако капачката на резервоара за горивоне е затегната, има риск от злополука.5. Преди да включите двигателя, преместетепродукта най-малко на 3 m (10 ft) от мястото,където сте заредили резервоара. За да настроите позицията на ръкохватката

1. Повдигнете куката (A).

B C 2. Бутнете куката напред, за да поставитеръкохватката в паркирана позиция (B).3. Издърпайте куката назад, за да поставитеръкохватката в позиция за косене (B). За стартиране на продукта 1. Уверете се, че запалителният кабел е свързанкъм запалителната свещ.2. Поставете ръкохватката в паркирана позиция –вижте За да настроите позицията наръкохватката на страница 21

a) Ако двигателят е студен, поставете смукача в положение "задействан смукач". b) Ако двигателят е топъл, поставете смукача в работно положение.

5. Задръжте ръчката на спирачката на двигателя до

6. Поставете десния си крак върху капака срещу

7. Дръжте горната част на долната ръкохватка с

дясната си ръка и наклонете продукта.

8. Дръжте дръжката на стартерното въже с дясната

9. Бавно издърпайте стартерното въже, докато

почувствате някакво съпротивление.

10. Издърпайте силно шнура, докато двигателят

11. След като двигателят е развил пълни обороти,

внимателно спуснете продукта на земята.

12. При топъл двигател се уверете, че смукачът е

поставен в работно положение.

13. Поставете ръкохватката в позиция за косене –

За да настроите позицията на ръкохватката на страница 21

ПРЕДУПРЕЖДЕНИЕ: Не навивайте въжето за стартиране около ръката си. Спиране на продукта

• Наклонете продукта и освободете ръкохватката за спирачката на двигателя.

• След като двигателят спре, спуснете продукта.

• Поставете ръкохватката в паркирана позиция –

За да настроите позицията на ръкохватката на страница 21

• Затворете горивния клапан. За получаване на добър резултат

• Винаги използвайте остър нож. Косенето със затъпен нож е неравномерно и окосената повърхност пожълтява. При работа с остър нож също така се използва по-малко енергия отколкото при работа със затъпен нож.

• Не отрязвайте повече от ⅓ от дължината на тревата. Първо, косете със зададена висока височина на рязане. Вижте какъв е резултатът и намалете височината на рязане до подходящо ниво. Ако тревата е много висока, карайте бавно и – ако е необходимо – окосете два пъти.

• Режете всеки път в различни посоки, за да избегнете образуването на линии в моравата.

461 - 006 - 25.01.2019Поддръжка

ПРЕДУПРЕЖДЕНИЕ: Преди да извършите техническо обслужване, трябва да прочетете и разберете раздела за безопасност. За всички работи по поддръжката и поправката на продукта е необходимо специално обучение. Осигуряваме предлагане на професионални ремонти и обслужване. Ако Вашият дилър не предлага сервизно обслужване, говорете с него, за да Ви даде информация за най-близкия сервиз. Преди да извършите техническа

ПРЕДУПРЕЖДЕНИЕ: За да предотвратите нараняване или повреда на продукта, спазвайте тези инструкции, когато се налага да поставите продукта легнал настрани.

1. Затворете горивния клапан.

2. Оставете двигателят да работи, докато спре.

3. Откачете кабела на запалителната свещ.

4. Наклонете продукта наляво с въздушният

филтър (A) нагоре и ауспухът надолу.

График за техническо обслужване Интервалите за техническо обслужване са изчислени в зависимост от ежедневната употреба на продукта. Интервалите се променят, ако продуктът не се използва ежедневно. За техническо обслужване, маркирано със *, вижте инструкциите в Приспособления за безопасност на машината на страница 18

Обща проверка X Проверка на нивото на маслото X Почистване на продукта X Преглед на режещото оборудване X Проверка на капака на режещите части* X Проверка на ръчката за спирачката на двигателя* X Проверете въздушния филтър X Проверка на ауспуха* X Проверка на запалителната свещ X Почистване въздушния филтър X Смяна на въздушния филтър X

461 - 006 - 25.01.2019 23Поддръжка

Проверка на горивната система X За извършване на обща проверка

• Уверете се, че всички гайки и винтове на продукта са затегнати. За почистване на продукта ПРЕДУПРЕЖДЕНИЕ: Спазвайте инструкциите в Преди да извършите техническа поддръжка на страница 23 преди да почистите под продукта. ВНИМАНИЕ: Не използвайте почистващ препарат, бензин или разтворители за почистване на продукта. Това може да повреди пластмасовите части.

• Не мийте продукта с устройство за миене под високо налягане.

• Ако използвате вода за почистване на продукта, не насочвайте струята вода директно върху

• За отстраняване на листа, трева и прах използвайте четка.

• Уверете се, че не са запушени смукателни въздухопроводи за студен въздух.

• Свалете вентилатора (вижте За да смените ножа и вентилатора на страница 24 ) и го почистете с

• Почистете повърхността на продукта със суха

• Почистете под продукта с помощта на стъргалка, за да отстраните натрупвания на трева и

За проверка на режещото

предотвратяване на случайно стартиране извадете запалителния кабел от запалителната свещ. ПРЕДУПРЕЖДЕНИЕ: Носете защитни ръкавици, когато ще изпълнявате дейности, свързани с техническото обслужване на режещото оборудване. Ножът е много остър и можете лесно да се порежете.

1. Проверете режещото оборудване за повреди или

пукнатини. Винаги заменяйте повреденото режещо оборудване.

2. Погледнете ножа, за да разберете дали не е

повреден или затъпен. Забележка: Необходимо е да балансирате ножа след заточване. Ножът се заточва, сменя и балансира от сервизен център. Ако ударите препятствие и вследствие на това продуктът спре, сменете повредения нож. Оставете специалистите в сервиза да преценят дали ножът ще трябва да се заточи, или да се смени. За да смените ножа и вентилатора ПРЕДУПРЕЖДЕНИЕ: Използвайте ръкавици с висока здравина. Ножът е много остър и можете лесно да се

1. Подгответе продукта за техническа поддръжка –

Преди да извършите техническа поддръжка на страница 23

2. Придържайте стабилно вентилатора и завъртете

придържащия болт на ножовете (A) обратно на часовниковата стрелка, за да го отстраните.

височина на рязане (C) и вентилатора (D).

4. Проверете придържащия болт на ножовете и

първоначалната си позиция. Ако добавяте дистанционни втулки за височина на рязане, уверете се, че щифтовете са поставени в отворите на вентилатора.

6. Монтирайте новия нож. Уверете се, че

щифтовете на вентилатора (E) са поставени в отворите (F) на ножа.

7. Когато поставяте новия нож, насочете извитите

краища на ножа към земята.

461 - 006 - 25.01.20198. Поставете придържащия болт на ножовете през

централния отвор на ножа (G) и го затегнете на ръка по часовниковата стрелка.

9. Хванете стабилно вентилатора и затегнете

придържащия болт на ножовете с гаечен ключ.

10. Раздвижете ножа на ръка и се уверете, че той се

ножът не е поставен правилно, продуктът вибрира или резултатът от косенето е незадоволителен. За регулиране на височината на

Добавете дистанционни втулки за височина на рязане, за да намалите височината на рязане. Премахнете дистанционни втулки за височина на рязане, за да увеличите височината на рязане. Забележка: Не използвайте повече от 2 дистанционни втулки за височина на рязане.

1. Подгответе продукта за техническа поддръжка –

Преди да извършите техническа поддръжка на страница 23

2. Отстранете придържащия болт на ножовете и

ножа – вижте За да смените ножа и вентилатора на страница 24

височина на рязане (A) между вентилатора и ножа. Поставете отворите на първата дистанционна втулка за височина на рязане върху щифтовете на вентилатора (B). Поставете щифтовете на втората дистанционна втулка за височина на рязане в отворите на първата дистанционна втулка за височина на рязане.

4. Поставете ножа върху дистанционната втулка за

височина на рязане. Уверете се, че щифтовете на дистанционната втулка за височина на рязане влизат в отворите (C) на ножа.

5. Монтирайте ножа и придържащия болт на

ножовете – вижте За да смените ножа и вентилатора на страница 24

За наливане и смяна на моторното

• За информация относно наливането и смяната на моторното масло, направете справка с инструкцията за експлоатация за двигателя. Почистване на въздушния филтър ВНИМАНИЕ: Не включвайте двигателя без поставен въздушен филтър или със замърсен въздушен филтър. Това ще намали ефективността и може да причини повреда на двигателя.

1. Натиснете заключващите уши (A), свалете капака

на въздушния филтър (B) и свалете въздушния филтър (C).

2. Ударете въздушния филтър в плоска повърхност,

за да накарате частиците да паднат. Можете също да продухате въздушния филтър с въздух под налягане откъм чистата страна на въздушния

Не използвайте четка, за да отстраните замърсяванията, тъй като това ще ги набие навътре във въздушния филтър.

3. Почистете държача на въздушния филтър (D) и

капака на въздушния филтър с влажна кърпа.

Не допускайте навлизането на замърсявания във въздуховода, който води към карбуратора (E).

4. Поставете въздушния филтър обратно в

първоначална позиция. Уверете се, че въздушният филтър напълно прилепва към държача на въздушния филтър.

5. Поставете обратно капака на въздушния филтър,

като първо поставите долните уши.

461 - 006 - 25.01.2019

25За проверка на запалителната свещ ВНИМАНИЕ: Използвайте винаги запалителните свещи от препоръчания вид. Използването на запалителна свещ от неправилен тип може да повреди

• Проверете запалителната свещ, ако двигателят е с понижена мощност, стартира трудно или работи неправомерно при обороти на празен ход.

• За да намалите опасността от попадане на нежелани материали върху електродите на запалителната свещ, следвайте тези инструкции: a) Проверете дали оборотите на празния ход са правилно регулирани. b) Уверете се, че горивната смес е правилна. c) Уверете се, че въздушният филтър е чист.

• Ако запалителната свещ е замърсена, почистете я и проверете дали разстоянието между електродите е правилно, вижте

• Сменете запалителната свещ, ако е необходимо. За проверка на горивната система

• Проверете капачката на резервоара за гориво и уплътнението на капачката на резервоара за гориво, за да се уверите, че не са повредени.

• Проверете маркуча за горивото, за да се уверите, че не тече. Ако маркучът за горивото е повреден, той трябва да се смени от сервиз. Транспортиране, съхранение и изхвърляне Транспорт и съхранение

• При съхранението и транспортирането на продукта и горивото се уверете, че няма течове или изпарения. Искри или открит огън, например от електрически уреди или котли може да възникне пожар.

• Винаги използвайте одобрени контейнери за съхранение и транспортиране на гориво.

• Изпразнете резервоара за гориво, преди да приберете продукта за съхранение за дълъг период от време. Изхвърлете горивото на подходящо за целта място

• Прикрепете продукта по безопасен начин по време на транспортирането, за да се предотвратят повреди и злополуки.

• Съхранявайте продукта под ключ, за да предотвратите достъпа до него на деца или лица, които не са упълномощени да го използват.

• Съхранявайте продукта на сухо и незамръзващо

За подготовка за съхранение В края на сезона и преди повече от 30 дни съхранение подгответе машината за съхранение.

около 10 cm от земята, по посока на ауспуха.

3. След като двигателят спре, отпуснете

ръкохватката за спирачката на двигателя.

4. Откачете кабела на запалителната свещ.

5. Източете горивото от резервоара за гориво.

6. Извадете запалителната свещ и налейте 5 ml

моторно масло през отвора на запалителната

7. Дръпнете ръкохватката на въжето на стартера 3

пъти, за да разнесете маслото в двигателя.

8. Проверете запалителната свещ – вижте

проверка на запалителната свещ на страница 26

Не свързвайте кабела на запалителната свещ.

9. Почистете въздушния филтър – вижте

Почистване на въздушния филтър на страница

10. Прегледайте режещото оборудване – вижте

проверка на режещото оборудване на страница

11. Почистване на продукта – вижте

За почистване на продукта на страница 24

• Съблюдавайте местните изисквания за рециклиране и приложимите разпоредби.

• Изхвърлете всички химикали, като например двигателно масло или гориво, в сервизен център или на подходящо за целта място.

• Когато продуктът вече не се използва, изпратете го на Husqvarna дилър или го изхвърлете на място за рециклиране. 26 461 - 006 - 25.01.2019Технически данни Технически характеристики GX560

Скорост, об./мин 3150 +0/–100 Номинална изходна мощност на двигателя, kW

3,0 Разстояние между електродите на запалителната свещ, mm 0,75 Тип запалителна свещ NGK BPR6ES Горивна и смазочна система Вместимост на резервоара за гориво, литри 0,9 Моторно масло SAE 10W-30 Вместимост на резервоара за масло, литри 0,5

Ниво на звуковата мощност, измерена dB(A) 96 Ниво на звуковата мощност, гарантирана [L

Ниво на шума при ухото на оператора, dB (A) 84 Нива на вибрациите, a hveq

3,3 Режещо оборудване Височина на рязане, mm 10-30 Ширина на рязане, mm 510

Номиналната мощност на двигателя е средната нетна мощност (при указаните об/мин) на стандартен двигател за модела двигател, измерен спрямо SAE стандарта J1349/ISO1585. Двигателите масово производство може да се отклоняват от тази стойност. Действителната изходна мощност за двигателя, инсталиран на крайния продукт, ще зависи от работната скорост, условията на околната среда и други

Шумови емисии в околната среда, измерени като звукова мощност (L

) в съответствие с директива на ЕО 2000/14/ЕО.

Ниво на звуковото налягане съгласно ISO 5395. Отчетените данни за нивото на звуковото налягане имат типична статистическа дисперсия (стандартно отклонение) от 1,2 dB (A).

Ниво на вибрациите съгласно ISO 5395. Отчетените данни за равнището на вибрации имат типична статистическа дисперсия (стандартно отклонение) от 0,2 m/s

Нож, каталожен номер 5119004-10 28 461 - 006 - 25.01.2019Декларация за съответствие на ЕО Декларация за съответствие на ЕО Husqvarna AB, SE-561 82 Хускварна, Швеция, тел.: +46-36-146500 декларира, че косачката Husqvarna GX560 със сериен номер от 2017xxxxxxx нататък е в съответствие с изискванията на ДИРЕКТИВАТА НА

• от 17 май 2006 г., "свързани с машини" 2006/42/ЕО

• от 26 февруари 2014 г., "свързани с електромагнетичната съвместимост" 2014/30/ЕС

• от 8 май 2000 г., "свързани с шумовите емисии в околната среда" 2000/14/ЕО За информация относно емисиите на шум, вж. "Технически данни". Приложени са следните стандарти: EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012 Ако не е указано друго, посочените по-горе стандарти са последните публикувани версии. Нотифициран орган: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala издава отчети относно оценката на съответствието с приложение VI на ДИРЕКТИВАТА НА СЪВЕТА от 8 май 2000 г. "относно шумови емисии в околната среда" 2000/14/EО. Номерът на сертификата е: 01/901/302 Huskvarna, 2017-12-14 Claes Losdal, Мениджър "Разработки и Развитие"/"Градински продукти" (Упълномощен представител за Husqvarna AB и отговорно лице за техническата документация)
