РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ LC 141i HUSQVARNA

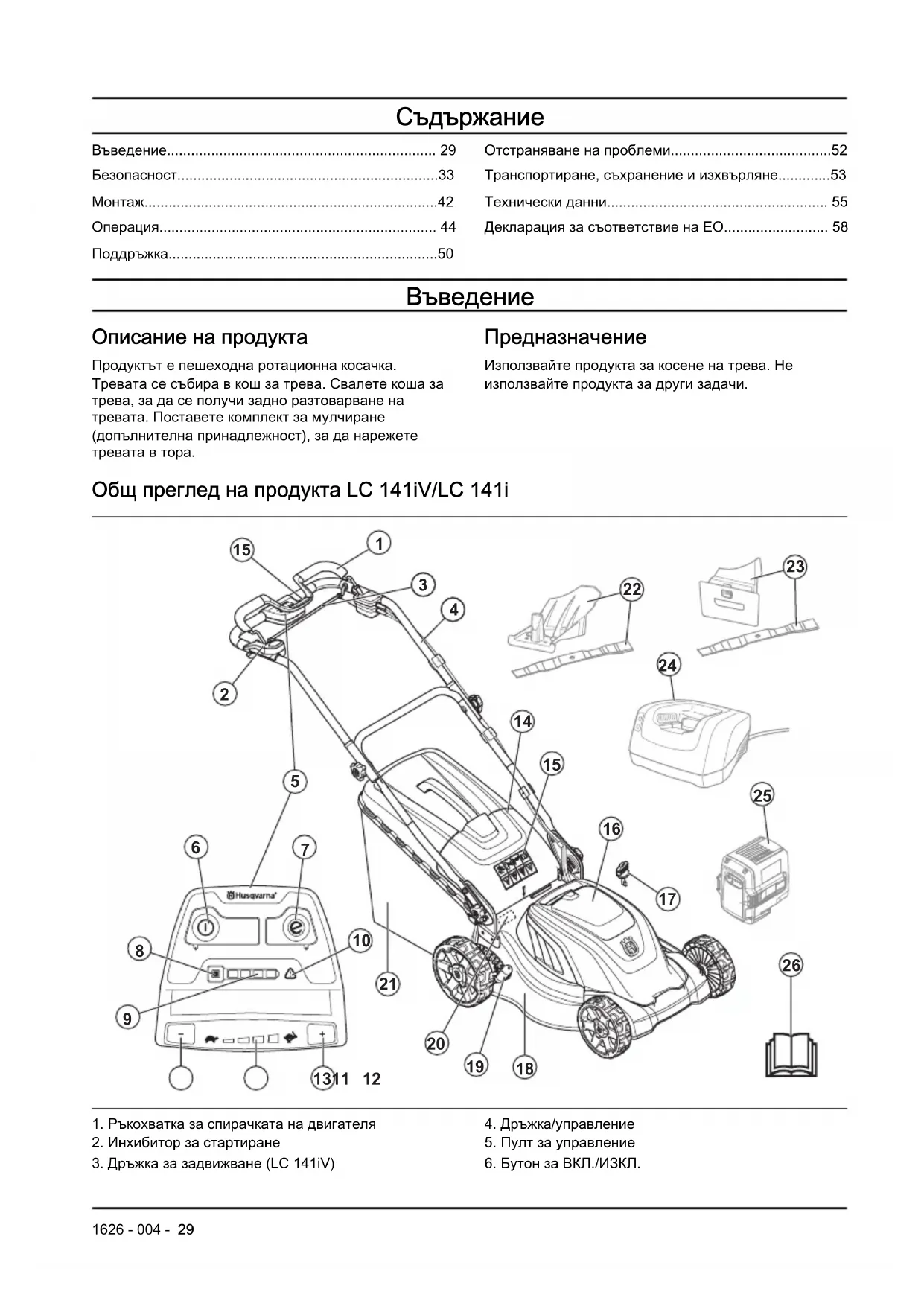

Описание на продукта Продуктът е пешеходна ротационна косачка. Тревата се събира в кош за трева. Свалете коша за трева, за да се получи задно разтоварване на тревата. Поставете комплект за мулчиране (допълнителна принадлежност), за да нарежете тревата в тора. Предназначение Използвайте продукта за косене на трева. Не използвайте продукта за други задачи. Общ преглед на продукта LC 141iV/LC 141i

1. Ръкохватка за спирачката на двигателя

2. Инхибитор за стартиране

3. Дръжка за задвижване (LC 141iV)

4. Дръжка/управление

8. Бутон за индикатора на батерията

9. Индикатор за състояние на акумулатора

11. Бутон за намаляване на скоростта (LC 141iV)

12. Индикатор за изравняване на скоростта

13. Бутон за увеличаване на скоростта (LC 141iV)

18. Капак срещу порязване

19. Лост за височината на рязане

22. Комплект за мулчиране (аксесоар за LC 141iV)

23. Комплект за мулчиране (аксесоар за LC 141i)

Общ преглед на продукта LC 141C

1. Ръкохватка за спирачката на двигателя

2. Инхибитор за стартиране

3. Гнездо на захранващия кабел

4. Държач на захранващия кабел

5. Дръжка/управление

8. Капак срещу порязване

9. Табелка за модела

10. Лост за височината на рязане

11. Щифт за мулчиране (Принадлежност)

30 1626 - 004 -Символи върху машината Невнимателното или

използване на продукта може да доведе до нараняване или смърт на оператора или наблюдатели.

ръководството за оператора и се уверете, че разбирате инструкциите, преди да използвате този

Дръжте хората и животните на безопасно разстояние от работната зона. Пазете се от отскачащи предмети и

Предупреждение: Дръжте ръцете и краката си далеч от въртящия се нож. Предупреждение: Дръжте ръцете и краката си далеч от въртящи се части. Извадете ключа за безопасност преди извършване на техническа поддръжка на продукта. (модел LC 141iV/LC 141i) Преди да извършите техническата поддръжка, изключете

електрическия контакт. (модел LC 141C) IPX1 – продуктът е със защита от капеща вода (модел LC 141iV/ LC 141i) IPX4 – продуктът е със защита от напръскване с вода (модел LC 141C) Продуктът не трябва да бъде изложен на дъжд (модел LC 141iV/ LC 141i) Предупреждение: При работа с продукта не преминавайте върху захранващия шнур, тъй като това може да

електрически удар или повреда на продукта. (модел LC 141C) 1626 - 004 - 31Този продукт отговаря на изискванията на приложимите директиви на EO. Шумови емисии в околната среда в съответствие с Директивата на Европейската общност. Емисиите на продукта са посочени в раздела за технически характеристики и на

Прав ток. 36V Двойна изолация. Рециклирайте този продукт на място за рециклиране – за електриче- ско и елек- тронно обо- рудване. (Ва- лидно само за

Процедура по стартиране за

стартиране, натиснете ръ- кохватката на спирачката на

Процедура по стартиране за модел LC 141C: разхлабете инхибитора за стартиране, натиснете ръкохватката на спирачката на двигателя надолу.

ръкохватката на спирачката на двигателя за спиране.

32 1626 - 004 -Код с възможност за сканиране Забележка: Останалите символи/стикери на машината се отнасят до изисквания по отношение на сертификати за определени пазари. Отговорност за продукта Както е посочено в законите за отговорност за вреди, причинени от стоки, ние не носим отговорност за щети, причинени от нашия продукт, ако:

• продуктът е неправилно ремонтиран.

• продуктът е ремонтиран с части, които не са от производителя или не са одобрени от производителя.

• продуктът има принадлежност, която не е от производителя или не е одобрена от производителя.

• продуктът не е ремонтиран в одобрен сервизен център или от одобрен орган. Безопасност Дефиниции за безопасност Предупреждения, знаци за внимание и бележки се използват за указване на особено важни части на инструкцията. ПРЕДУПРЕЖДЕНИЕ: Използва се, ако има опасност от нараняване или смърт за оператора или за околните, ако не се спазват инструкциите в ръководството. ВНИМАНИЕ: Използва се, ако има опасност от повреждане на машината, други материали или съседната зона, ако не се спазват инструкциите в ръководството. Забележка: Използва се за предоставяне на повече информация, която е необходима в дадена

Общи инструкции за безопасност ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

Този продукт е опасен, ако се използва неправилно или ако не сте внимателни. Неспазването на инструкциите за безопасност може да доведе до нараняване или смърт.

Тази машина създава електромагнитно поле по време на работа. При някои условия това поле може да интерферира с активни или пасивни медицински имплантанти. За да намалите риска от тежко или смъртоносно нараняване, ние препоръчваме лицата с медицински импланти да говорят с лекаря си и производителя на медицинския имплант, преди да започнат да работят с тази машина.

Винаги бъдете внимателни и подхождайте разумно. Ако не сте сигурни как да работите с продукта при специална ситуация, спрете 1626 - 004 - 33и се обърнете към Вашия дилър на Husqvarna,преди да продължите.

Имайте предвид, че операторът носи отговорност за нещастни случаи, включващи други хора или тяхното

Поддържайте продукта чист. Уверете се, че разчитате ясно знаците и стикерите.

Никога не позволявайте на деца или на хора, незапознати с тези инструкции, да използват уреда. Местните разпоредби може да поставят възрастови ограничения за

Винаги наблюдавайте лица с намален физически или умствен капацитет, които използват продукта. През цялото време трябва да присъства отговорен

Не използвайте продукта, ако сте уморени, болни или под въздействието на алкохол, наркотици или лекарства. Това състояние оказва отрицателно въздействие върху Вашето зрение, бдителност, координация и преценка.

Не използвайте продукта, ако е неизправен.

Не променяйте този продукт или не го използвайте, ако има вероятност той да е бил променен от друг. Безопасност на работната

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

Отстранете препятствия като клони, пръчки и камъни от работната зона, преди да използвате продукта.

Обектите, които се удрят в режещото оборудване, могат да бъдат изхвърлени и да причинят нараняване на лицата и щети на предметите. Дръжте страничните наблюдатели и животните на безопасно разстояние от продукта.

Никога не използвайте продукта в лошо време – например при мъгла, дъжд, силни ветрове, много силен студ и риск от мълнии. Използването на продукта в лошо време или върху влажни или мокри терени е

1626 - 004 -изморително. Лошото време може да създаде опасни условия, като например хлъзгави повърхности.

Внимавайте за лица, предмети и ситуации, които могат да са причина за намаляване на безопасната работа на продукта.

Внимавайте за препятствия като корени, камъни, клони, ями и канавки. Дългата трева може да крие препятствия.

Косенето на трева на склон може да бъде опасно. Не косете прекомерно стръмни склонове. Не работете с продукта, когато наклонът на повърхността е повече от 15°

Бъдете изключително внимателни, когато сменяте посоката на движение по наклони. Използвайте продукта напречно на склона. Не се движете нагоре и надолу.

Внимавайте, когато преминавате покрай закриват ъгли и предмети, които скриват зрителното Ви

Безопасност при работа ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

Използвайте този продукт само за косене на морави. Не се допуска използването му за други цели.

Използвайте лични предпазни средства. Вижте Лични предпазни средства на страница 37

Уверете се, че знаете как бързо да спрете двигателя при аварийна ситуация.

Не използвайте продукта при дъжд или влага. Опасността от токов удар се повишава при навлизане на вода в продукта.

Не работете с продукта, докато ножът и всички капаци не се монтират правилно. Неправилно монтираният нож може да се разхлаби и да причини телесна повреда.

Уверете се, че ножът няма да се удря в обекти, като например камъни и корени. Това може да доведе до повреда на ножа и до огъване на двусекционния 1626 - 004 - 35вал на двигателя. Огънатата ос предизвиква силни вибрации и има много голяма опасност ножът да се разхлаби.

Ако ножът се удари в някакъв обект или се получат вибрации, спрете веднага продукта. Спрете двигателя, завъртете ключа за безопасност на 0 и отстранете акумулатора (модел LC 141iV и LC 141i) или разкачете захранващия шнур (модел LC 141C). Проверете продукта за повреди. Ремонтирайте повредите или потърсете оторизиран сервиз за това.

Никога не прикрепяйте ръкохватката за спирачката на двигателя за постоянно върху дръжката, когато двигателят е стартиран.

Поставете продукта върху стабилна, равна повърхност и го стартирайте. Уверете се, че ножът не се допира в земята или в други

Винаги стойте зад продукта, когато го използвате.

Всички колела трябва да бъдат на земята и да държите дръжката с 2 ръце, когато работите с продукта. Дръжте ръцете и краката си далеч от въртящите се

Бъдете внимателни, когато дърпате продукта назад.

Никога не повдигайте продукта при стартиран двигател. Ако се налага да повдигнете продукта, първо спрете двигателя, завъртете ключа за безопасност на 0 и отстранете акумулатора (модел LC 141iV и LC 141i) или разкачете захранващия шнур (модел LC 141C).

Не се движете назад при работа с продукта.

Спрете двигателя, когато преминавате през области без трева, като например пътеки от чакъл, камък и

Не тичайте с продукта, докато двигателят работи. Винаги ходете, когато работите с продукта.

Спрете двигателя, преди да промените височината на рязане. Никога не регулирайте при стартиран

Никога не оставяйте продукта без надзор, когато двигателят работи. Спрете двигателя и се уверете, че

1626 - 004 -режещото оборудване не се

Лични предпазни средства ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

Личните предпазни средства не изключват изцяло риска от нараняване, но намаляват степента на нараняването при злополука. Нека вашият дилър Ви помогне да изберете подходящото оборудване.

Носете ботуши или обувки, устойчиви на хлъзгане. Не носете отворени обувки и не ходете боси.

Използвайте дълги панталони от здрав плат.

Когато е необходимо, носете защитни ръкавици, например, когато закрепвате, проверявате или почиствате режещото оборудване. Приспособления за безопасност на

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Не използвайте машина с неизправни приспособления за безопасност.

• Проверявайте редовно приспособленията за безопасност. Ако приспособленията за безопасност са дефектни, говорете с Вашия сервиз Husqvarna. За проверка на капака срещу порязване Капакът срещу порязване намалява вибрациите в продукта и опасността от нараняване, причинени от

• Проверете капака срещу порязване, за да се уверите, че няма повреди, като например

Ръкохватка за спирачката на двигателя Ръкохватка за спирачката на двигателя спира двигателя. Когато ръкохватката за спирачката на двигателя бъде пусната, двигателят спира. За да извършите проверка на спирачката на двигателя, стартирайте двигателя и след това отпуснете ръкохватката за спирачката на двигателя. Ако двигателят не спре след 3 секунди, позволете на одобрен сервиз на Husqvarna да регулира спирачката на двигателя. Ключ за безопасност (модели LC 141iV и LC 141i) Ключът за безопасност е под капака на акумулатора. Ключът за безопасност свързва акумулатора, който захранва двигателя с енергия.

• Стартирайте и спрете двигателя, за да извършите проверка на ключа за безопасност.

• Ако ключът за безопасност функционира правилно, двигателят стартира само когато ключът е в положение 1. 1626 - 004 - 37За да проверите блокировката на пускането Направете проверка на блокировката на пускане, за да се уверите, че тя не допуска работата на

1. Натиснете ръкохватката за спирачката на

двигателя по посока на управлението. Блокировката на пускането спира движението.

2. Натиснете блокировката на пускането навън.

3. Освободете блокировката на пускането и се

уверете, че тя се е върнала в първоначалното си

За използване на държача на захранващия шнур (модел LC 141C) Държачът на захранващия шнур намалява натоварването върху електрическия контакт и захранващия шнур. Държачът на захранващия шнур намалява също и риска да паднете.

1. Сгънете захранващия шнур, за да оформите

2. Поставете примката в отвора на държача на

3. Поставете примката около куката.

4. Дръпнете захранващия шнур, за да затегнете

примката около куката. Инструкции за безопасност за

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

Използвайте акумулаторни батерии Husqvarna като източник на захранване само на продукти Husqvarna. За да предотвратите нараняване, не използвайте акумулатора като източник на захранване за други устройства.

Не използвайте батерии, които не се презареждат.

Опасност от електрически удар. Не свързвайте клемите на акумулатора с ключове, монети, винтове или други метални

1626 - 004 -предмети. Това може да доведе до късо съединение на акумулатора.

Не поставяйте предмети във въздушните отвори на акумулатора.

Съхранявайте акумулатора далеч от слънчева светлина, топлина или открит огън. Акумулаторът може да се взриви и да причини изгаряния и/или химически

Съхранявайте акумулатора далеч от дъжд или влага.

Съхранявайте акумулаторната батерия далеч от микровълни и високо налягане.

Ако има в акумулатора има теч, не оставяйте течността да влиза в контакт с тялото и очите. Ако докоснете течността, измийте мястото с обилно количество вода и потърсете медицинска

Използвайте акумулатора при температури между -10°C и 40°C.

Не почиствайте батерията или зарядното устройство с вода. Вижте За почистване на акумулатора и зарядното устройство на страница 51

Не използвайте дефектен или повреден акумулатор.

Съхранявайте акумулаторите далеч от метални предмети като пирони, монети, бижута. Инструкции за безопасност за зарядното устройство на акумулаторната батерия ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

Използвайте зарядните устройства QC за зареждане само на резервни акумулатори Husqvarna.

Опасност от токов удар или късо съединение. Не поставяйте предмети във въздушните отвори на зарядното устройство. Не опитвайте да демонтирате зарядното устройство. Не свързвайте клемите на зарядното устройство към метални предмети. Използвайте одобрен електрически контакт.

Тази машина създава електромагнитно поле по 1626 - 004 - 39време на работа. При някои условия това поле може да интерферира с активни или пасивни медицински имплантанти. За да намалите риска от сериозно или смъртоносно нараняване, ние препоръчваме лицата с медицински импланти да говорят с лекаря си и производителя на медицинския имплант, преди да започнат да работят с този продукт.

Редовно проверявайте дали кабелът на зарядното устройство на акумулатора не е повреден и напукан.

Не вдигайте зарядното устройство, като го държите за кабела. За да изключите зарядното устройство от стенния контакт, дръпнете щепсела. Не дърпайте захранващия шнур.

Дръжте захранващия кабел и удължаващите шнурове далеч от вода, масло или остри ръбове. Уверете се, че кабелът не е защипан от врати, огради и подобни. Това може да доведе до напрежение в зарядното устройство.

Това зарядно устройство може да се използва от деца на възраст от 8 години нагоре и лица с физически, сетивни или умствени способности или без знания и опит, ако са под надзор или са получили инструкции за безопасното използване на зарядното устройство и разбират свързаните с това рискове. Децата не трябва да си играят със зарядното устройство. Почистването и потребителската поддръжка не трябва да се извършват от деца без надзор.

Не зареждайте акумулатори без възможност за зареждане в зарядното устройство.

Не използвайте зарядното устройство близо до запалими материали или материали, които причиняват корозия. Не покривайте зарядното устройство. Ако има дим или огън, извадете щепсела на зарядното устройство.

Не използвайте дефектно или повредено зарядно устройство.

1626 - 004 -слънчева светлина. Не зареждайте акумулатора във влажна условия. Безопасност на захранващия кабел За модел LC 141C.

Препоръчва се използването на устройство за остатъчен ток (R.C.D.) с ток на изключване не повече от 30 mA. Дори с инсталирано R.C.D. не може да се гарантира 100% безопасност и процедурите за безопасна работа трябва да се следват по всяко време. Проверявайте R.C.D. при всяко използване.

Ако по захранващия шнур има срязвания или ако изолацията е повредена, незабавно го извадете от

Не докосвайте срязан или повреден захранващ шнур, преди да изключите електрозахранването.

Не поправяйте срязан или повреден захранващ кабел. Подменете го с нов. Инструкции за безопасност при техническо обслужване ПРЕДУПРЕЖДЕНИЕ:

следващите предупредителни указания, преди да използвате машината.

За модел LC 141iV, LC 141i: За да предотвратите случайно стартиране по време на техническо обслужване, завъртете ключа за безопасност на 0 и извадете акумулатора. Изчакайте най-малко 5 секунди преди да започнете техническото обслужване.

За модел LC 141C: За да предотвратите случайно стартиране по време на техническо обслужване, извадете захранващия шнур.

Извършете правилно техническото обслужване, за да увеличите срока на експлоатация на продукта и да намалите опасността от инциденти. Възложете извършването на професионалните ремонтни дейности на упълномощен сервиз. За повече информация говорете с най- близкия до Вас сервиз.

Изпълнявайте стъпките от техническото обслужване, посочени в тази инструкция за експлоатация. По- значителни ремонтни дейности трябва да се изпълняват от одобрен

Сложете ръкавици за тежки условия, когато използвате режещото оборудване. Ножът е много остър и 1626 - 004 - 41можете лесно да се

Поддържайте режещите краища остри и чисти за най- добра и безопасна производителност.

Редовно проверявайте продукта при Вашия сервиз и извършвайте необходимите корекции и ремонтни дейности.

Следвайте инструкциите за смяна на аксесоарите. Използвайте само аксесоари от производителя.

Когато не ги използвате, съхранявайте продукта, акумулатора и зарядното устройство отделно на закрито сухо и заключено място. Уверете се, че деца и лица, които не са одобрени, не могат да получат достъп до продукта, акумулатора или зарядното устройство.

ПРЕДУПРЕЖДЕНИЕ: Преди да сглобите машината, прочетете главата за безопасност. ПРЕДУПРЕЖДЕНИЕ: За модел LC 141iV, LC 141i: За да предотвратите случайно стартиране по време на монтаж, завъртете ключа за безопасност на 0, отстранете акумулатора и изчакайте най-малко 5 секунди. За модел LC 141C: За да предотвратите случайно стартиране по време на монтаж, извадете захранващия шнур. За да монтирате ръкохватката

1. Прекарайте винта (A) през ръкохватката (B),

пластмасовата шайба (C) и опорната скоба на ръкохватката (D).

2. Затегнете гайката (E) докрай.

3. Прекарайте винта (F) през шайбата (G) и

опорната скоба на ръкохватката.

4. Затегнете фиксатора (H) докрай.

42 1626 - 004 -5. Подравнете отворите в ръкохватката с отворите в долната част на дръжката и прикрепете винтовете, шайбите и фиксаторите. Затегнете напълно фиксаторите.

6. Закрепете кабелите към ръкохватката с помощта

на кабелни превръзки. Забележка: Уверете се, че напрежението в кабелите не е твърде високо. Твърде високото напрежение може да повреди кабела, ако ръкохватката бъде сгъната в положение при транспортиране.

7. Поставете кабелите около куката в долната част

на ръкохватката. За регулиране на височината на ръкохватката

1. Разхлабете долните копчета.

2. Отстранете фиксатора, шайбата и винта от

лявата и дясната страна.

3. Ръкохватката може да бъде зададена на 2

различни височини. Поставете винта в единия от 2-та отвора от лявата и дясната страна.

4. Прикрепете винтовете, шайбите и фиксаторите.

5. Преместете фиксаторите по посока на дръжката,

докато спрат и се чуе щракване. Затегнете напълно фиксаторите. 1626 - 004 - 43За сглобяване на коша за трева

1. Бутнете 2-та транспортни капака навън и надолу.

2. Поставете горната част на коша за трева върху

долната му част. Прикрепете рамката на коша за трева с фиксаторите.

3. Вдигнете задния капак.

4. Прикрепете куките върху коша за трева към

горния край на шасито. За сглобяване на комплекта за

1. Повдигнете задния капак и извадете коша за

2. Поставете щифта за мулчиране в канала за

разтоварване на тревата. Щифтът за мулчиране тип А е за LC 141i и LC 141C. Тип B е за LC 141iV.

3. Затворете задния капак.

4. Сменете ножа с комбинирания нож, вижте

ПРЕДУПРЕЖДЕНИЕ: Преди работа с продукта трябва да прочетете и разберете главата за безопасност. Husqvarna Connect Husqvarna Connect е безплатно приложение за Вашето мобилно устройство. Приложението Husqvarna Connect осигурява разширени функции за Вашия продукт на Husqvarna: 44 1626 - 004 -• Разширена продуктова информация.

• Информация и помощ за частите на продукта и сервизното обслужване. За да започнете да използвате Husqvarna Connect

1. Изтеглете приложението Husqvarna Connect на

Вашето мобилно устройство.

2. Регистрирайте се в приложението Husqvarna

3. Изпълнете стъпките с инструкции в

приложението Husqvarna Connect, за да свържете и регистрирате продукта. Задаване на продукта в положение

Ако ръкохватката е в положение за транспортиране и съхранение (вижте За задаване на продукта в положение за транспортиране на страница 53

изпълнете следната процедура, за да поставите ръкохватката в работно положение.

1. Повдигнете ръкохватката, докато долната й част

се фиксира в положение за работа.

2. Преместете долните фиксатори по посока на

дръжката, докато спрат и се чуе щракване.

3. Затегнете фиксаторите.

4. Повдигнете горната част на ръкохватката и

затегнете фиксаторите. За регулиране на височината на

1. Преместете назад лоста за височина на рязане,

за да увеличите височината на рязане.

2. Преместете напред лоста за височина на рязане,

за да намалите височината на рязане.

ВНИМАНИЕ: Не настройвайте твърде ниска височина на рязане. Ножовете могат да се ударят в земята, ако повърхността на моравата не е

използвате акумулатора, трябва да прочетете и разберете главата за безопасност. Вие трябва също да прочетете и разберете ръководството на оператора за акумулатора и зарядното устройство. Статус на батерията Дисплеят показва оставащия капацитет на акумулатора и дали има проблеми с него. Капацитетът на акумулатора се показва за 5 1626 - 004 - 45секунди, след като продуктът бъде изключен или бутонът за индикатора на акумулатора бъде натиснат. Символът за предупреждение върху акумулатора се включва, когато има грешка. Вижте Акумулатор на страница 52

Светодиодни лампи Статус на батерията Всички светодиоди свет-

Напълно зареден (75 – 100%) Светодиоди 1, 2, 3 свет-

Акумулаторът е зареден на 50% – 75% Светодиоди 1 и 2 светят Акумулаторът е зареден на 25% – 50% Светодиод 1 свети Акумулаторът е зареден на 0% – 25%. Светодиод 1 мига Батерията е изтощена. Заредете батерията. За зареждане на акумулатора Заредете акумулатора преди използване за първи път. Акумулаторът е зареден само на 30%, когато се доставя на клиента.

Зарядното устройство на акумулатора трябва да бъде свързано към напрежението и честотата, посочени на типовата

Акумулаторът не се зарежда, ако температурата на акумулатора е над 50°C. Зарядното устройство намалява температурата на акумулатора, преди да започне да зарежда.

1. Свържете единия край на захранващия шнур на

зарядното устройство в гнездото на зарядното устройство.

2. Свържете другия край на захранващия шнур за

зарядното устройство в заземен контакт. Светодиодът на зарядното устройство примигва един път в зелено.

3. Поставете батерията в зарядното устройство.

Когато акумулаторът е правилно свързан към зарядното устройство, на зарядното устройство светва зелена светлина.

4. Когато всички светодиоди на акумулатора

светнат, акумулаторът е напълно зареден. Зареждайте акумулатора за най-много 24 часа.

5. За да разкачите зарядното устройство на

акумулатора от контакта, издърпайте щепсела, а

6. Извадете батерията от зарядното устройство.

Състояние на зареждане на акумулатора Литиево-йонният акумулатор Husqvarna може да бъде зареждан или използван във всички нива на заряда. Батерията не се поврежда. Напълно зареденият акумулатор няма да намали заряда си, дори когато е оставен в зарядното устройство. Светодиоден дисплей Състояние на зарежда-

Напълно зареден 46 1626 - 004 -За работа с LC 141iV и LC 141i За стартиране на продукта

1. Поставете зареден акумулатор в отделението за

2. Завъртете ключа за безопасност на 1.

разпределителното табло и зеленият светодиод (B) ще светне.

5. Разхлабете инхибитора за стартиране.

6. Натиснете ръкохватката за спирачката на

двигателя по посока на управлението. За използването на задвижването на

• Модел LC 141iV. Дръпнете дръжката за задвижване по посока на управлението, за да стартирате задвижването.

• Натиснете + и - на разпределителното табло, за да зададете скоростта на задвижване в 4 стъпки.

• Освободете дръжката за задвижване, за да изключите задвижването, например, когато приближите препятствие. За да използвате функцията SavE Продуктът разполага с функция за пестене на акумулатора (SavE), която осигурява по-дълго време

функцията. Зеленият светодиод светва.

2. Натиснете отново бутона SavE, за да спрете

функцията. Зеленият светодиод (B) изгасва. Функцията SavE спира автоматично, ако условията на терена изискват по-висока мощност. Функцията SavE стартира автоматично, когато условията на терена го позволяват. Функция на високо натоварване Когато продуктът реже дълга или влажна трева, двигателят автоматично повишава оборотите. Двигателят се връща към стандартен режим, когато не е необходимо голямо натоварване. Спиране на продукта Продуктът спира автоматично, ако не работите с него в продължение на 10 минути. Винаги 1626 - 004 - 47завъртайте ключа за безопасност на 0, преди да оставите продукта без надзор.

1. Освободете ръкохватката за спирачката на

двигателя, за да спрете двигателя.

2. Натиснете бутона ON/OFF (ВКЛ./ИЗКЛ.) (A) на

разпределителното табло и зеленият светодиод (B) ще изгасне.

3. Отворете капака на акумулатора и завъртете

ключа за безопасност в положение 0.

4. За да извадите акумулатора, натиснете 2-та

бутона за освобождаване и извадете акумулатора.

5. Заредете акумулатора, ако е изтощен. За повече

информация вижте За зареждане на акумулатора на страница 46

За работа с LC 141C За избиране на одобрен кабел (LC 141C) Забележка: За Обединеното кралство използвайте само удължителния кабел 16 м, който се доставя с изделието. За всички други държави вижте информацията по-долу. Ако използвате удължителни кабели, те трябва да са в съответствие с минималните сечения в таблицата

• Захранващите и удължителните кабели са налични от Вашия местен одобрен сервиз на Husqvarna за продукти на открито.

• Използвайте само удължителни кабели, предназначени за използване на открито и които отговарят на една от следните спецификации: Обикновен каучук (60245 IEC 53), обикновено PVC (60227 IEC 53) или обикновено PCP (60245 IEC 57)

• Ако кабелът е повреден, той трябва да бъде заменен от производителя, неговия сервиз или подобен квалифициран персонал, за да се избегне опасност. За стартиране на продукта

1. Свържете захранващ кабел към контакта под

1626 - 004 -2. Поставете захранващия шнур в държача на захранващия шнур. Вижте За използване на държача на захранващия шнур (модел LC 141C) на страница 38

4. Разхлабете инхибитора за стартиране.

5. Натиснете ръкохватката за спирачката на

двигателя по посока на управлението. Спиране на продукта

1. Освободете ръкохватката за спирачката на

двигателя, за да спрете двигателя.

2. Разкачете захранващия шнур от контакта и след

това от продукта. ВНИМАНИЕ: Издърпайте щепсела докрай навън. Не дърпайте захранващия шнур. За получаване на добър резултат

• Винаги използвайте остър нож. Косенето със затъпен нож е неравномерно и окосената повърхност пожълтява. При работа с остър нож също така се използва по-малко енергия отколкото при работа със затъпен нож.

• Не отрязвайте повече от ⅓ от дължината на тревата. Първо, косете със зададена висока височина на рязане. Вижте какъв е резултатът и намалете височината на рязане до подходящо ниво. Ако тревата е много висока, карайте бавно и – ако е необходимо – окосете два пъти.

• Режете всеки път в различни посоки, за да избегнете образуването на линии в моравата. 1626 - 004 - 49Поддръжка

ПРЕДУПРЕЖДЕНИЕ: Преди да извършите техническо обслужване, трябва да прочетете и разберете раздела за безопасност. За всички работи по поддръжката и поправката на продукта е необходимо специално обучение. Осигуряваме предлагане на професионални ремонти и обслужване. Ако Вашият дилър не предлага сервизно обслужване, говорете с него, за да Ви даде информация за най-близкия сервиз. График за техническо обслужване Интервалите за техническо обслужване са изчислени в зависимост от ежедневната употреба на продукта. Интервалите се променят, ако продуктът не се използва ежедневно. За техническо обслужване, маркирано със *, направете справка с Приспособления за безопасност на машината на страница 37

Извършете обща проверка. X Почистете продукта. X Проверете инхибитора за стартиране *. X Уверете се, че приспособленията за безопасност на продукта не са дефект-

Прегледайте режещото оборудване. X Извършете преглед на капака на режещите части *. X Проверете ръкохватката на спирачката на двигателя *. X само за LC 141iV и LC 141i При вся-

Уверете се, че бутонът ВКЛ./ИЗКЛ. функционира правилно и не е дефек-

Проверете акумулатора за повреди. X Проверете заряда на акумулатора. X Уверете се, че бутоните за освобождаване на акумулатора работят изправ- но и че акумулаторът се фиксира на място в продукта.

Проверете зарядното устройство за повреда и се уверете, че функционира

Проверете връзките между акумулатора и продукта. Освен това проверете връзката между акумулатора и зарядното устройство.

За извършване на обща проверка

• Уверете се, че всички гайки и винтове на продукта са затегнати.

• Уверете се, че кабелите на продукта не са в положение, в което могат да бъдат повредени. 50 1626 - 004 -За почистване на машината

• Почиствайте пластмасовите части със суха

• Не използвайте вода за почистване на продукта. Водата може да навлезе в акумулатора или в двигателя и да причини късо съединение или повреда на продукта.

• Не мийте продукта с устройство за миене под високо налягане.

• Не пръскайте вода директно върху двигателя.

• За отстраняване на листа, трева и прах използвайте четка. За почистване на акумулатора и зарядното устройство ВНИМАНИЕ: Не почиствайте батерията или зарядното устройство с

• Преди да поставите батерията в зарядното устройство се уверете, че батерията и зарядното устройство са чисти и сухи.

• Почистете клемите на акумулатора с въздух под налягане или използвайте чиста и суха кърпа.

• Почистете повърхностите на акумулатора и зарядното устройство с чиста и суха кърпа. За проверка на режещото

моделите LC 141iV и LC 141i: За да предотвратите случайно стартиране, завъртете ключа за безопасност на 0, отстранете акумулатора и изчакайте поне 5 секунди. За модел LC 141C: За да предотвратите случайно стартиране, разкачете захранващия шнур. ПРЕДУПРЕЖДЕНИЕ: Носете защитни ръкавици, когато ще изпълнявате дейности, свързани с техническото обслужване на режещото оборудване. Ножът е много остър и можете лесно да се порежете.

1. Проверете режещото оборудване за повреди или

пукнатини. Винаги заменяйте повреденото режещо оборудване.

2. Погледнете ножа, за да разберете дали не е

повреден или затъпен.

Необходимо е да балансирате ножа след заточване. Ножът се заточва, сменя и балансира от сервизен център. Ако ударите препятствие и вследствие на това продуктът спре, сменете повредения нож. Оставете специалистите в сервиза да преценят дали ножът ще трябва да се заточи, или да се смени. За да извадите и смените ножа

1. Застопорете ножа с дървен блок.

2. Свалете придържащия болт на ножовете.

4. Проверете носача на ножа и придържащия болт

да се уверите, че не е огънат.

6. Когато поставяте новия нож, насочете извитите

краища на ножа по посока към капака на режещите части.

7. Уверете се, че ножът е подравнен с центъра на

двусекционния вал на двигателя. 1626 - 004 -

518. Застопорете ножа с дървен блок. Поставете

пружинната шайба и затегнете болта и шайбата до въртящ момент от 20 Nm.

9. Раздвижете ножа на ръка и се уверете, че той се

върти свободно. ПРЕДУПРЕЖДЕНИЕ: Използвайте ръкавици с висока здравина. Ножът е много остър и можете лесно да се порежете.

10. Стартирайте продукта, за да тествате ножа. Ако

ножът не е поставен правилно, продуктът вибрира или резултатът от косенето е незадоволителен. Отстраняване на проблеми

Причина Решение Зеленият светодиод

Напрежението на акумулатора е

Заредете акумулаторната батерия. Вижте

зареждане на акумулатора на страница 46

Светодиодът за греш-

Акумулаторът е изтощен. Заредете акумулаторната батерия. Вижте

зареждане на акумулатора на страница 46

Температурата в работната среда е прекалено висока или прекалено

Използвайте акумулатора при температури между -10°C и 40°C. Свръхнапрежение. Уверете се, че напрежението на електрическа- та мрежа е същото като на типовата табелка на продукта. Извадете батерията от зарядното устройство. Изчакайте 5 секунди и опитайте отново да за- редите акумулатора. Ако проблемът продължа- ва, обърнете се към одобрен сервиз. Светодиодът за греш-

Разликата в клетките е твърде го- ляма (1 V). Обърнете се към одобрен сервиз. 52 1626 - 004 -Зарядно устройство за батерията Светодиод на за- рядното устройство Причина Решение Светодиодът за грешка мига. Температурата в работната среда е прекалено висока или прекалено ниска. Използвайте зарядното устройство на акумулатора при температури между 5°C и 40°C. Светодиодът за грешка свети. Обърнете се към одобрен сервиз. Пулт за управление За проблеми, различни от тези в този раздел, свържете се с Вашия сервиз. Клавиатура Възможни неизправности Възможно действие Светодиодът за греш-

Двигателят е претоварен Увеличете височината на рязане. Вижте

гулиране на височината на рязане на страница

Управлението на двигателя е пре- калено горещо Спрете двигателя и изчакайте докато изстине Ножът е блокиран За да предотвратите случайно стартиране, за- въртете ключа за безопасност на 0, отстранете акумулатора и изчакайте най-малко 5 секунди. Уверете се, че ножът се върти свободно. Ако проблемът продължи, обърнете се към упълно- мощен сервиз Грешка на акумулатора или липса на сигнал от него Поставете правилно акумулатора в продукта и проверете конектора на акумулатора. Ако све- тодиодът за грешка на акумулатора мига, виж-

Продуктът спира Акумулаторът е изтощен Заредете батерията. Вижте За зареждане на акумулатора на страница 46

Проверете конектора на акумулатора Транспортиране, съхранение и изхвърляне За задаване на продукта в положение за транспортиране

1. Отстранете коша за трева (ако е инсталиран).

1626 - 004 - 532. Разхлабете фиксаторите в горната част на ръкохватката и я сгънете надолу.

3. Разхлабете долните копчета.

4. Преместете фиксаторите към долния край на

каналите от лявата и дясната страна на продукта.

5. Сгънете ръкохватката напред.

• В сила са изискванията на Законодателството за опасни продукти, отнасящи се до литиево-йонни акумулатори.

• За търговско транспортиране трябва да се спазват специалните изисквания върху опаковката и етикетите.

• Уверете се, че спазвате разпоредбите за опасни материали, когато подготвяте продукта за транспорт. Може да са в сила местни разпоредби.

• Винаги изваждайте акумулатора при транспортиране.

• Поставете тиксо върху конекторите на акумулатора и се уверете, че акумулаторът не може да се движи по време на транспортиране.

• Винаги изваждайте акумулатора за съхранение.

• За да се избегнат инциденти, се уверете, че акумулаторът не е свързан към продукта по време на съхранение.

• Съхранявайте зарядното устройство в затворено и сухо помещение.

• Съхранявайте акумулатора и зарядното устройство на сухо място, където няма влага или

• При съхранение разкачете акумулатора от зарядното устройство.

• Не съхранявайте акумулатора, където може да се натрупа статично електричество. Не съхранявайте акумулатора в метална кутия.

• Съхранявайте акумулатора при температура между 5°C и 25°C и далече от слънчева

• Съхранявайте зарядното устройство при температура между 5°C и 45°C и далече от слънчева светлина.

• Уверете се, че акумулаторът е зареден до 30% – 50% преди съхранение за продължителен

• Съхранявайте продукта, акумулатора и зарядното устройство в заключено помещение без достъп за деца или неупълномощени лица.

• Почистете продукта и извършете пълно обслужване, преди да го съхранявате продължително време.

Символите на продукта или на неговата опаковка показват, че този продукт не може да бъде третиран като битов отпадък. Той трябва да бъде подаден в съответната рециклираща станция за използване на електрическо и електронно оборудване. Подавайки този продукт на правилното място, вие спомагате за предотвратяване на потенциалното негативно отражение върху околната среда и хората, което би могло да настъпи иначе в резултат на неправилно изхвърляне на този продукт. За повече подробна информация относно рециклирането на този продукт се свържете с местната администрация, услугите за битови

1626 - 004 -отпадъци или магазина, откъдето сте закупили

56 1626 - 004 -LC 141C Мощност 1800 W Източник на захранване Електрически с кабел Захранващ кабел (включен само за Обединеното кралство) Вид на кабела Удължителен кабел 16 м Тегло, кг 1,6

Ниво на звуковата мощност, измерена dB(A) 93 Ниво на звуковата мощност, гарантирана [L

Ниво на шума при ухото на работещия, dB (A) 85 Нива на вибрациите

Височина на рязане, mm 25-70 Ширина на рязане, cm 41 Нож, каталожен номер Събиране 5011716-01 Капацитет на приставката за чували, литри 50

Шумови емисии в околната среда, измерени като звукова мощност (L

) в съответствие с директива на ЕО 2000/14/ЕО.

Отчетените данни за нивото на звуковото налягане имат типична статистическа дисперсия (стандартно отклонение) от 1,4 dB (A).

Отчетените данни за равнището на вибрации имат типична статистическа дисперсия (стандартно от- клонение) от 0,2 m/s

1626 - 004 - 57Декларация за съответствие на ЕО Декларация за съответствие на ЕО Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел.: +46-36-146500 декларира, че косачките Husqvarna LC 141iV и LC 141i със сериен номер от 2018XXXXXXX и нататък и Husqvarna LC 141C със сериен номер 2015XXXXXXX са в съответствие с изискванията на ДИРЕКТИВАТА НА СЪВЕТА:

• от 8 юни 2011 г. относно "ограничения за използване на определени опасни вещества" 2011/65/ЕС

• от 17 май 2006 г., "свързани с машини" 2006/42/ЕО

• от 26 февруари 2014 г., "свързани с електромагнетичната съвместимост" 2014/30/ЕС

• от 8 май 2000 г., "свързани с шумовите емисии в околната среда" 2000/14/ЕО За информация, свързана с шумовите емисии, направете справка с глава „Технически характеристики“. Следните стандарти са приложени за сертифицирането на Husqvarna LC 141iV и LC 141i: IEC 60335-2-77:2002, IEC 60335-1:2010+A1:2013, EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 62233:2008 Следните стандарти са приложени за сертифицирането на Husqvarna LC 141C: EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN 62233:2008, EN 55014-1:2017+A11, EN 55014-2:2015, EN 61000-3-2:2019, EN 61000-3-11:2019 Нотифициран орган: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala е извършил оценка на съответствието съгласно Приложение VI на Директива 2000/14/ЕО. Huskvarna, 2020-10-13 Claes Losdal, Мениджър "Разработки и Развитие"/"Градински продукти" (Упълномощен представител за Husqvarna AB и отговорно лице за техническата документация.)
