BRUGSANVISNING LC 141i HUSQVARNA

3. Bøjle til fremtræk (LC 141iV)

13. Hastighedsforøgelsesknap (LC 141iV)

19. Klippehøjdehåndtag

22. Bioklipsæt (tilbehør til LC 141iV)

23. Bioklipsæt (tilbehør til LC 141i)

24. Batterioplader (tilbehør)

25. Batteri (tilbehør)

26. Brugervejledning

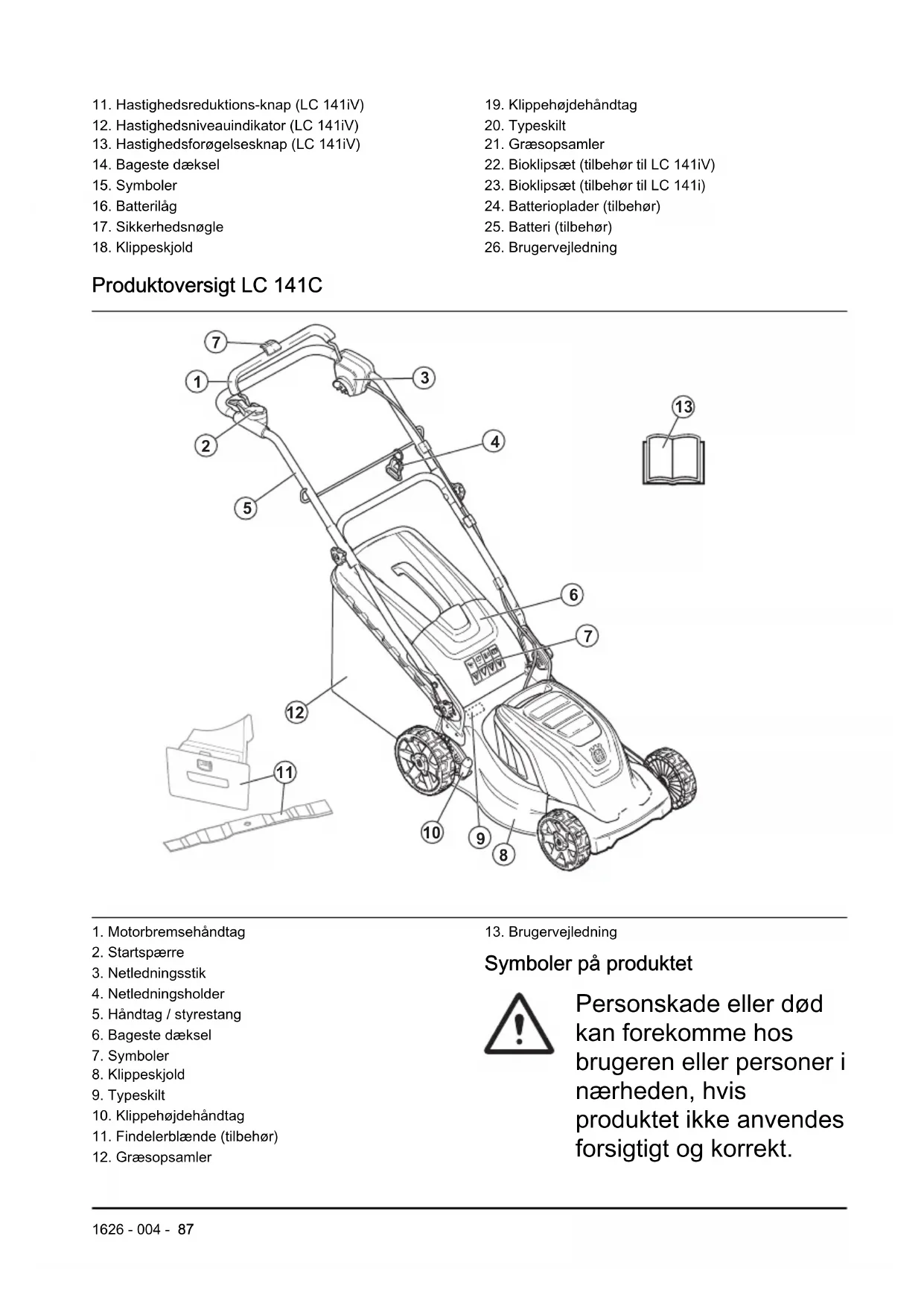

4. Netledningsholder

10. Klippehøjdehåndtag

11. Findelerblænde (tilbehør)

13. Brugervejledning

Symboler på produktet Personskade eller død kan forekomme hos brugeren eller personer i nærheden, hvis produktet ikke anvendes forsigtigt og korrekt. 1626 - 004 - 87Læs brugsanvisningen, og sørg for at have forstået indholdet, inden du bruger dette produkt. Hold uvedkommende personer og dyr på sikker afstand af arbejdsstedet. Pas på udslyngede genstande og rikochettering. Advarsel: Hold hænder og fødder på sikker afstand af den roterende klinge. Advarsel: Hold hænder og fødder på sikker afstand af bevægelige dele. Tag sikkerhedsnøglen ud, før der foretages vedligeholdelse af produktet. (model LC 141iV/LC 141i) Afbryd produktet fra stikkontakten, før du udfører vedligeholdelse på produktet. (model LC 141C) IPX1 - Produktet er beskyttet mod dryppende vand (model LC 141iV/LC 141i) IPX4 - Produktet er beskyttet mod vandstænk (model LC 141C) Lad ikke regn falde på produktet (model LC 141iV/LC 141i) Advarsel: Kør ikke produktet hen over strømkablet, da dette kan medføre elektrisk stød eller beskadigelse af produktet. (model LC 141C) Dette produkt er i overensstemmelse med gældende CE-direktiv. Støjemissioner til omgivelserne i henhold til EF-direktiv. Produktets emission fremgår af kapitlet Tekniske data og af mærkaten. Jævnstrøm. 36 V Dobbelt isolering. 88 1626 - 004 -Aflever produk- tet på en gen- brugsstation for elektrisk og elektronisk ud- styr. (Gælder kun Europa) Startprocedure for model LC 141iV/ LC 141i: Tryk på ON/OFF- knappen, løsn startspærren, tryk motor- bremsehåndta- get ned. Startprocedure for model LC 141C: Løsn startspærren, tryk motorbremsehåndtaget ned. Slip motorbremsehåndtaget for at stoppe. Langsomt Hurtigt Kode, der kan scannes Bemærk: Andre symboler/mærkater på produktet henviser til certificeringskrav på visse markeder. Produktansvar Som nævnt i produktansvarsbestemmelserne hæfter vi ikke for skader forårsaget af vores produkt, hvis:

• produktet er forkert repareret.

• produktet er repareret med dele, der ikke er fra producenten eller ikke er godkendt af producenten

• produktet har tilbehør, der ikke er fra producenten eller ikke er godkendt af producenten.

• produktet ikke er repareret på et godkendt servicecenter eller af en godkendt myndighed. Sikkerhed Sikkerhedsdefinitioner Advarsler, forholdsregler og bemærkninger bruges til at pege på særligt vigtige dele af brugsanvisningen. ADVARSEL: Bruges, hvis føreren udsætter sig selv eller omkringstående personer for risiko for personskade eller dødsfald ved tilsidesættelse af instruktionerne i brugsanvisningen. BEMÆRK: Bruges, hvis der er risiko for skader på produktet, andre materialer eller det omgivende område ved tilsidesættelse af instruktionerne i brugsanvisningen. Bemærk: Bruges til at give yderligere oplysninger, der er nødvendige i en given situation. Generelle sikkerhedsinstruktioner ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet. 1626 - 004 - 89• Dette produkt er farligt, hvis det bruges forkert, eller hvis du ikke er forsigtig. Personskade eller dødsfald kan forekomme, hvis du ikke overholder sikkerhedsinstruktionerne.

Dette produkt danner et elektromagnetisk felt under drift. Dette felt kan i nogle tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller dødbringende kvæstelser anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager produktet i brug.

Vær altid forsigtig, og brug din sunde fornuft. Hvis du ikke er sikker på, hvordan produktet betjenes en særlig situation: Stop, og kontakt Husqvarna forhandleren, inden du fortsætter.

Vær opmærksom på, at føreren er ansvarlig for ulykker, der involverer andre personer eller disses ejendom.

Hold produktet rent. Sørg for, at skilte og mærkater er tydeligt læsbare.

Lad aldrig børn eller personer, der ikke kender apparatet, bruge det. Der kan være lokale regler, for hvor gammel brugeren skal være

Hold altid øje med personer med nedsat fysisk eller mental kapacitet, der bruger produktet. En voksen skal være til stede hele tiden.

Brug ikke produktet, hvis du er træt, syg eller påvirket af alkohol, narkotika eller medicin. Det har en negativ virkning på synet, overblikket, koordinationsevnen og dømmekraften.

Brug ikke produktet, hvis det er fejlbehæftet.

Foretag ikke ændringer på produktet, og undlad at bruge det, hvis der er risiko for, at det er blevet ændret af andre. Sikkerhed i arbejdsområdet ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

Fjern genstande såsom grene, kviste og sten fra arbejdsområdet, inden du bruger produktet.

1626 - 004 -• Genstande, som rammer skæreudstyret, kan udslynges og forårsage person- og tingskade. Hold omkringstående personer og dyr på sikker afstand af produktet.

Undlad at bruge produktet i dårligt vejr, som f.eks. tåge, regn, hård vind, kraftig kulde og ved risiko for lynnedslag. Det kan være trættende at bruge produktet i dårligt vejr eller i fugtige eller våde områder. Dårligt vejr kan medføre farlige forhold, f.eks. glatte underlag.

Pas på personer, genstande og situationer, som kan forhindre sikker brug af produktet.

Pas på forhindringer som f.eks. rødder, sten, kviste, huller og grøfter. Langt græs kan skjule hindringer.

Det kan være farligt at klippe græs på skråninger. Slå ikke græsset på meget stejle skråninger. Brug ikke produktet på skråninger, der hælder mere end 15°.

Udvis den yderste forsigtighed ved ændring af retning på skråninger. Lad produktet køre på tværs af skråninger. Kør ikke op og ned.

Vær forsigtig, når du nærmer dig uoverskuelige hjørner og genstande, som blokerer for udsynet. Arbejdssikkerhed ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

Brug kun produktet til græsslåning. Det er ikke tilladt at bruge det til andre opgaver.

Bær personligt beskyttelsesudstyr. Se Personligt beskyttelsesudstyr på side 92

Sørg for, at du ved, hvordan du standser motoren hurtigt i nødstilfælde.

Betjen ikke produktet i regn eller våde omgivelser. Risikoen for elektriske stød øges, hvis der trænger vand ind i produktet.

Betjen ikke produktet, medmindre klingen og alle afskærmninger er monteret korrekt. En forkert monteret klinge kan løsne sig og forårsage personskade.

Sørg for, at klingen ikke rammer genstande som f.eks. sten og rødder. Det kan 1626 - 004 - 91beskadige klingen og bøje motorakslen. En bøjet aksel giver kraftige vibrationer og stor risiko for, at kniven løsner sig.

Hvis kniven rammer en genstand, eller der opstår vibrationer, skal du straks standse produktet. Stands motoren, drej sikkerhedsnøglen til 0, og fjern batteriet (model LC 141iV og LC 141i), eller frakobl strømkablet (model LC 141C). Undersøg, om produktet er blevet beskadiget. Reparer skader, eller lad et autoriseret serviceværksted udføre reparationen.

Fastgør aldrig motorbremsehåndtaget permanent på styret, når motoren er startet.

Anbring produktet på et stabilt, fladt underlag, og start det. Sørg for, at kniven ikke rammer jorden eller andre genstande.

Hold dig altid bag produktet, mens du betjener det.

Lad alle hjulene blive på jorden, og hold 2 hænder på styret, når du betjener produktet. Hold hænder og fødder på sikker afstand af de roterende klinger.

Tip ikke produktet, når motoren er startet.

Vær forsigtig, når du trækker produktet baglæns.

Gå ikke baglæns, når du bruger produktet.

Stands motoren, når du bevæger dig hen over områder uden græs, f.eks. stier med grus, sten og asfalt.

Undlad at køre med produktet, når motoren er startet. Gå altid fremad, når du bruger produktet.

Stands motoren, inden du ændrer klippehøjden. Foretag aldrig justeringer, når motoren er startet.

Efterlad aldrig produktet uden opsyn, når motoren er startet. Stands motoren, og sørg for, at skæreudstyret ikke roterer. Sikkerhedsinstruktioner for drift Personligt beskyttelsesudstyr ADVARSEL: Læs følgende advarselsinstruktioner, 92 1626 - 004 -inden du bruger produktet.

Personligt beskyttelsesudstyr udelukker ikke fuldstændigt risikoen for personskader, men det mindsker graden af skaderne i tilfælde af, at der skulle ske en ulykke. Lad forhandleren hjælpe dig med at vælge det rigtige udstyr.

Brug kraftige, skridsikre støvler eller sko. Brug ikke åbne sko, og gå heller ikke på bare fødder.

Brug om nødvendigt beskyttelseshandsker, f.eks. ved montering, eftersyn eller rengøring af skæreudstyret. Sikkerhedsanordninger på produktet ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Brug ikke et produkt med defekte sikkerhedsanordninger.

• Kontrollér sikkerhedsanordningerne regelmæssigt. Hvis sikkerhedsanordningerne er defekte, skal du henvende dig til dit Husqvarna-serviceværksted. Sådan kontrolleres klippeskjoldet Klippeskjoldet mindsker vibrationer i produktet og reducerer risikoen for skader fra klingen.

• Undersøg klippeskjoldet for at sikre, at der ikke er skader såsom revner. Motorbremsehåndtag Motorbremsehåndtaget standser motoren. Når motorbremsehåndtaget slippes, standser motoren. Ved kontrol af motorbremsen startes motoren, hvorefter motorbremsehåndtaget slippes. Hvis motoren ikke standser inden for 3 sekunder, skal et godkendt Husqvarna-serviceværksted justere motorbremsen. Sikkerhedsnøgle (model LC 141iV og LC 141i) Sikkerhedsnøglen er under batterilåget. Sikkerhedsnøglen forbinder det batteri, der forsyner motoren med strøm.

• Start og stop motoren for at kontrollere sikkerhedsnøglen.

• Hvis sikkerhedsnøglen fungerer korrekt, starter motoren kun, når nøglen er i position 1. Sådan efterses startspærren Efterse startspærren for at sikre, at den forhindrer drift af motoren.

1. Skub bøjlen til fremtrækket i retning mod styret.

Startspærren standser bevægelsen.

2. Skub startspærren ud.

3. Slip startspærren, og sørg for, at den returnerer til

udgangspositionen. 1626 - 004 - 93Sådan bruges netledningsholderen (model LC 141C) Netledningsholderen reducerer belastningen på strømstikket og strømkablet. Netledningsholderen mindsker også risikoen for, at du falder.

1. Bøj strømkablet, så det danner en smal løkke.

2. Sæt løkken ind i hullet i netledningsholderen.

krogen. Batterisikkerhed ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

Brug kun genopladelige Husqvarna-batterier som strømforsyning til relaterede Husqvarna-produkter. For at undgå personskade, må batteriet ikke anvendes som strømforsyning til andre produkter.

Undgå at bruge ikke- genopladelige batterier.

Risiko for elektrisk stød. Tilslut ikke batteripolerne til nøgler, mønter, skruer eller andre metalgenstande. Dette kan medføre en kortslutning af batteriet.

Sæt ikke genstande ind i batteriets luftspalte.

Hold batteriet væk fra sollys, varme og åben ild. Batteriet kan eksplodere og medføre forbrændinger og/eller kemiske forbrændinger.

Hold batteriet væk fra regn og våde omgivelser.

Hold batteriet væk fra mikrobølger og højt tryk.

Forsøg ikke at skille batteriet ad eller ødelægge det.

Hvis batteriet lækker, skal du sørge for, at væsken ikke kommer i kontakt med hud eller øjne. Ved berøring af væsken skal området skylles med en stor mængde vand, og opsøg derefter lægehjælp.

Batteriet eller batteriopladeren må aldrig rengøres med vand.

Sådan rengøres batteriet og batteriopladeren på side

Brug ikke et defekt eller beskadiget batteri.

Opbevar batterierne væk fra metalgenstande som f.eks. søm, mønter og smykker.

1626 - 004 -Batteriopladersikkerhed ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

Brug udelukkende QC- batteriopladerne til at oplade udskiftelige Husqvarna- batterier.

Minimér risikoen for elektrisk stød eller kortslutning. Sæt ikke genstande ind i opladerens luftspalte. Forsøg aldrig at adskille batteriopladeren. Forbind ikke batteriopladerens poler med metalgenstande. Brug en godkendt stikkontakt.

Dette produkt danner et elektromagnetisk felt under drift. Dette felt kan i nogle tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller dødbringende kvæstelser anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager produktet i brug.

Undersøg regelmæssigt, at ledningen til batteriopladeren er intakt, og at der ikke er revner i den.

Løft aldrig batteriopladeren ved hjælp af ledningen. Træk stikket ud for at afbryde batteriopladeren fra stikkontakten. Træk ikke i ledningen.

Hold strømledningen og forlængerledninger væk fra vand, olie og skarpe kanter. Sørg for, at ledningen ikke bliver klemt i døre, hegn eller lignende. Det kan medføre, at opladeren bliver strømførende.

Batteriopladeren må aldrig rengøres med vand.

Batteriopladeren kan bruges af børn fra 8 år og opad samt af personer med nedsatte fysiske, følelsesmæssige eller mentale evner eller manglede erfaring og viden, hvis de er under opsyn eller har modtaget træning i brugen af batteriopladeren på en sikker måde og forstår farerne, der er forbundet med brugen. Børn må ikke lege med batteriopladeren. Rengøring og vedligeholdelse må ikke udføres af børn uden overvågning. 1626 - 004 - 95• Ikke-genopladelige batterier må ikke oplades i batteriopladeren.

Brug ikke batteriopladeren i nærheden af brandfarlige materialer eller materialer, der kan medføre korrosion. Batteriopladeren må ikke tildækkes. I tilfælde af røgafgivelse eller brand skal batteriopladeren afbrydes fra stikkontakten.

Brug ikke defekte eller beskadigede batteriopladere.

Oplad kun batteriet indendørs i et rum med god ventilation og beskyttet mod direkte sollys. Oplad ikke batteriet under våde forhold. Sikkerhed for netledning Til model LC 141C.

Det anbefales at bruge en fejlstrømsafbryder (Residual Current Device, RCD), der udløses ved en modstand på ikke over 30 mA. Selv om der er installeret en fejlstrømsafbryder, er sikkerheden ikke garanteret 100 %, og der skal altid anvendes sikre arbejdsprocedurer. Udfør en kontrol af fejlstrømsafbryderen hver gang den bruges.

Hvis netledningen overskæres eller isoleringen bliver beskadiget, skal apparatet kobles fra med det samme.

Rør ikke en overskåret eller beskadiget netledning, før strømmen er koblet fra.

Reparer aldrig en overskåret eller beskadiget netledning. Udskift den med en ny. Sikkerhedsinstruktioner for vedligeholdelse ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

For model LC 141iV, LC 141i: For at undgå utilsigtet start i forbindelse med vedligeholdelse, skal du dreje sikkerhedsnøglen til 0 og fjerne batteriet. Vent i mindst 5 sekunder, før du påbegynder vedligeholdelse.

Udfør vedligeholdelsesarbejde korrekt for at øge levetiden for produktet og mindske risikoen for ulykker. Lad et godkendt serviceværksted udføre professionelle reparationer. Kontakt dit nærmeste serviceværksted for at få flere oplysninger.

Foretag kun den form for vedligeholdelsesarbejde, der

1626 - 004 -er angivet i denne brugsanvisning. Mere omfattende arbejde skal udføres af et godkendt serviceværksted.

Ifør dig kraftige handsker, når du anvender skæreudstyret. Klingen er meget skarp, og du kan nemt komme til at skære dig.

Lad jævnligt serviceværkstedet efterse produktet og foretage de nødvendige justeringer og reparationer.

Følg vejledningen for, hvordan du udskifter tilbehør. Brug kun tilbehør fra producenten.

Når de ikke er i drift, skal du holde produktet, batteriet og batteriopladeren adskilt et tørt, indendørs og aflåst sted. Sørg for, at børn og personer, som ikke er godkendt, ikke kan få adgang til produktet, batteriet eller batteriopladeren. Montering Indledning ADVARSEL: Før du samler produktet, skal du læse sikkerhedskapitlet. ADVARSEL: For model LC 141iV, LC 141i: For at undgå utilsigtet start under monteringen, skal du dreje sikkerhedsnøglen til 0, fjerne batteriet og vente i mindst 5 sekunder. For model LC 141C: For at forhindre utilsigtet start under monteringen, skal du frakoble strømkablet. Sådan samles håndtaget

1. Skub skruen (A) gennem håndtaget (B),

2. Spænd møtrikken (E) helt.

3. Skub skruen (F) gennem skiven (G) og håndtagets

4. Spænd knappen (H) helt.

1626 - 004 - 975. Juster hullerne på styret med hullerne i det nederste håndtag, og monter skruerne, skiver og knopper. Spænd skruehåndtagene hårdt.

6. Fastgør kablerne til styret med kabelholderne.

Bemærk: Sørg for, at opspændingen af kablerne ikke er for høj. For høj en spænding kan beskadige kablet, hvis håndtaget er foldet op i transportposition.

7. Anbring kablerne omkring krogen i bunden af styret.

Sådan justeres håndtagets højde

1. Løsn de nederste skruehåndtag.

2. Fjern grebet, skiven og skruen på venstre og højre

3. Styret kan indstilles til 2 forskellige højder. Sæt

skruen i et af de 2 huller i venstre og højre side.

4. Fastgør skruer, skiver og skruehåndtag.

5. Flyt grebene op i retning af håndtaget, indtil de

stopper, og der høres et klik. Spænd skruehåndtagene hårdt. Sådan samles græsopsamleren

1626 - 004 -2. Fastgør græsopsamlerens øverste del tilgræsopsamlerens nederste del. Fastgørgræsopsamlerens ramme med clipsene.3. Løft det bageste dæksel.4. Sæt græsopsamlerens kroge på chassisets øverstekant. Sådan samles findelersættet 1. Løft det bageste dæksel, og fjern græsopsamleren.2. Sæt findelerblænden i græsudkastkanalen.Findelerblænden for type A er til LC 141i ogLC 141C. Type B er til LC 141iV.

Sådan fjernes og udskiftes klingen på side 106

Drift Indledning ADVARSEL: Før du bruger produktet, skal du læse og forstå kapitlet om sikkerhed. Husqvarna Connect Husqvarna Connect er en gratis app til din mobileenhed. Appen Husqvarna Connect giver udvidedefunktioner til dit Husqvarna produkt:• Yderligere produktoplysninger.• Oplysninger om, og hjælp til, dele og service. Sådan kommer du i gang med at bruge Husqvarna Connect 1. Download Husqvarna Connect appen på din mobileenhed.2. Tilmeld dig i Husqvarna Connect appen.3. Følg instruktionerne i Husqvarna Connect appen forat tilslutte og registrere produktet. Sådan sættes produktet i driftsstilling Hvis håndtaget er i transport- og opbevaringsposition (se Sådan sættes produktet i transportposition på side

), skal nedenstående fremgangsmåde følges for atsætte håndtaget i driftsposition.1626 - 004 - 991. Løft håndtaget, indtil det nederste håndtag låses fast i driftsposition.

2. Flyt de nedre greb op i retning af håndtaget, indtil de

stopper, og der høres et klik.

4. Løft det øverste håndtag, og spænd grebene.

Sådan indstilles klippehøjden

1. Flyt klippehøjdehåndtaget bagud for at øge

2. Flyt klippehøjdehåndtaget fremad for at mindske

BEMÆRK: Indstil ikke klippehøjden for lavt. Knivene kan ramme jorden, hvis græsplænens overflade ikke er jævn. Batteri ADVARSEL: Inden brug af produktet skal du læse og sætte dig ind i kapitlet om sikkerhed. Du skal også læse og sætte dig ind i brugsanvisningen for batteriet og batteriopladeren. Batteristatus Displayet viser batteriets resterende batterikapacitet, og om der er problemer med batteriet. Batterikapaciteten vises i 5 sekunder, efter at produktet er slukket, eller batteriindikatorknappen er trykket ned. Advarselssymbolet på batteriet er tændt, når der er sket en fejl. Se Batteri på side 106

LED-lys Batteristatus Alle LED'er er tændt Fuldt opladet (75-100 %) LED 1, LED 2 og LED 3 er tændt Batteriet er opladet 50-75

LED 1 og LED 2 er tændt Batteriet er opladet 25-50

LED 1 er tændt Batteriet er opladet 0-25

LED 1 blinker Batteriet er afladet. Oplad batteriet. 100 1626 - 004 -Sådan oplades batteriet Oplad batteriet, inden første ibrugtagning. Batteriet er kun 30 % opladet, når det leveres til kunden. Bemærk: Batteriopladeren skal tilsluttes til den spænding og frekvens, der fremgår af typeskiltet. Batteriet oplades ikke, hvis batteriets temperatur er over 50 °C. Batteriopladeren sænker batteriets temperatur, før det begynder at oplade.

1. Forbind den ene ende af ledningen til

batteriopladeren til stikket på batteriopladeren.

2. Forbind den anden ende af ledningen til

batteriopladeren til en jordet stikkontakt. LED'en på batteriopladeren blinker grønt én gang.

3. Isæt batteriet i batteriopladeren. Den grønne lampe

på opladeren lyser, når batteriet er korrekt forbundet med batteriopladeren.

4. Når alle LED'erne på batteriet er tændt, er batteriet

fuldt opladet. Oplad batteriet i maks. 24 timer.

5. For at afbryde batteriopladeren fra stikkontakten,

skal du trække i stikket, ikke i ledningen.

6. Fjern batteriet fra batteriopladeren.

Batteriets ladestatus Et Husqvarna-li-ion-batteri kan oplades eller bruges på alle opladningsniveauer. Batteriet er ikke beskadiget. Et fuldt opladet batteri vil ikke aflades, når batteriet efterlades i opladeren. LED-display Ladestatus LED 1 blinker 0 %-25 % LED 1 er tændt, LED 2 blinker 25 %-50 % LED-display Ladestatus LED 1, LED 2 er tændt, LED 3 blinker 50 %-75 % LED 1, LED 2, LED 3 er tændt, LED 4 blinker 75 %-100 % LED 1, LED 2, LED 3, LED 4 er tændt Fuldt opladet Sådan betjenes LC 141iV og LC 141i Sådan startes produktet

1. Isæt et opladet batteri i batterirummet.

2. Drej sikkerhedsnøglen til 1.

3. Stil dig bag produktet.

4. Tryk på ON/OFF-knappen (A) på betjeningspanelet,

og den grønne LED (B) tænder.

1626 - 004 - 1016. Skub bøjlen til fremtrækket i retning mod styret. Sådan bruges hjulenes fremtræk

• Model LC 141iV. Træk bøjlen til fremtrækket i retning af styret for at starte drevet.

• Tryk på + og - på betjeningspanelet for at indstille kørehastigheden i 4 trin.

• Slip bøjlen til fremtrækket for at frakoble det, f.eks. når du nærmer dig en forhindring. Sådan bruges SavE-funktionen Produktet har en batterisparefunktion (SavE), der giver længere driftstid.

1. Tryk på SavE-knappen (A) for at starte funktionen.

Den grønne LED tænder.

funktionen. Den grønne LED (B) slukker. SavE-funktionen standser automatisk, hvis terrænforholdene gør det nødvendigt at have en højere effekt. SavE-funktionen starter automatisk, når terrænforholdene gør det muligt. Høj belastningsfunktion Når produktet klipper langt eller vådt græs, øger motoren automatisk o/min. Motoren skifter tilbage til standardtilstand, når høj belastning ikke er nødvendigt. Sådan standses produktet Produktet standser automatisk, hvis du ikke betjener det i 10 minutter. Drej altid sikkerhedsnøglen til 0, før du efterlader produktet uden opsyn.

3. Åbn batterilåget, og drej sikkerhedsnøglen til 0.

1626 - 004 -4. Fjern batteriet ved at trykke på de 2 udløserknapper og trække batteriet ud.

5. Oplad batteriet, hvis det er svagt. Se

Sådan oplades batteriet på side 101 for yderligere information. Sådan betjenes LC 141C Sådan vælges et godkendt kabel (LC 141C) Bemærk: Til det britiske marked må der kun anvendes det medfølgende 16M-forlængerkabel. Se nedenstående information for alle andre markeder. Hvis der anvendes forlængerledninger, skal disse opfylde minimumskravene til tværsnit i tabellen nedenfor: Spænding Kabellæng-

Tværsnit 220-240 V / 50 Hz Op til 20 m 1,5 mm

• Netledninger og forlængerledninger fås hos det lokale godkendte serviceværksted for Husqvarna udendørs produkter.

• Brug kun forlængerledninger, der er specifikt beregnet til udendørsbrug, og som opfylder en af følgende specifikationer: Almindeligt gummi (60245 IEC 53), almindeligt PVC (60227 IEC 53) eller almindeligt PCP (60245 IEC 57)

• Hvis ledningen er beskadiget, skal den udskiftes af producenten, dennes serviceværksted eller tilsvarende kvalificerede fagfolk for at undgå enhver risiko. Sådan startes produktet

1. Tilslut en netledning til stikket under håndtaget.

3. Stil dig bag produktet.

4. Løsn startspærren.

1626 - 004 - 1035. Skub bøjlen til fremtrækket i retning mod styret. Sådan standses produktet

produktet. BEMÆRK: Træk stikket lige ud. Træk ikke i ledningen. Sådan opnår du et godt resultat

• Sørg altid for, at klingen er skarp. En sløv klinge giver et uregelmæssigt resultat, og græssets snitflade bliver gul. En skarp klinge bruger desuden mindre energi end en sløv klinge.

• Klip aldrig mere end ⅓ af græssets længde. Klip først med klippehøjden indstillet højt. Efterse resultatet, og sænk derefter klippehøjden til det ønskede niveau. Hvis græsset er meget højt, skal du køre langsomt og om nødvendigt klippe 2 gange.

• Klip i forskellige retninger hver gang for at undgå striber i græsplænen. Vedligeholdelse Indledning ADVARSEL: Inden der foretages vedligeholdelse, skal du læse og forstå kapitlet om sikkerhed. Alt service- og reparationsarbejde på produktet kræver specialuddannelse. Vi garanterer faglig korrekt reparation og service. Hvis forhandleren ikke er et serviceværksted, kan vedkommende oplyse om nærmeste serviceværksted. Vedligeholdelsesskema Vedligeholdelsesintervallerne er fastlagt baseret på daglig brug af produktet. Intervallerne ændres, hvis produktet ikke bruges dagligt. For vedligeholdelse identificeret med * henvises til Sikkerhedsanordninger på produktet på side 93

LC 141iV, LC 141i og LC 141C Hver brug Måned- ligt Hver sæ- son Foretag et generelt eftersyn. X Rengør produktet. X 104 1626 - 004 -LC 141iV, LC 141i og LC 141C Hver brug Måned- ligt Hver sæ- son Kontrollér startspærren*. X Sørg for, at sikkerhedsanordningerne på produktet ikke er defekte*. X Efterse skæreudstyret. X Efterse klippeskjoldet*. X Kontrollér motorbremsehåndtaget*. X Kun LC 141iV og LC 141i Hver brug Måned- ligt Hver sæ- son Sørg for, at ON/OFF-knappen fungerer korrekt og ikke er defekt. X Efterse batteriet for skader. X Kontrollér batteriopladeren. X Sørg for, at udløserknapperne på batteriet fungerer korrekt, og at batteriet låses på plads i produktet.

Efterse batteriopladeren for skader, og sørg for, at den fungerer korrekt. X Efterse forbindelserne mellem batteriet og produktet. Efterse også forbindelsen mellem batteriet og batteriopladeren.

Sådan udføres et generelt eftersyn

• Sørg for, at møtrikker og skruer på produktet er spændt.

• Sørg for, at ledningerne på produktet ikke er placeret på en måde, så de kan blive beskadiget. Sådan rengøres produktet

• Rengør plasticdele med en ren og tør klud.

• Brug ikke vand til rengøring af produktet. Vand kan trænge ind i batteriet eller motoren og forårsage kortslutning eller beskadigelse af produktet.

• Brug ikke en højtryksrenser til at rengøre produktet.

• Sprøjt aldrig vand direkte på motoren.

• Brug en børste til at fjerne blade, græs og snavs. Sådan rengøres batteriet og batteriopladeren BEMÆRK: Batteriet eller batteriopladeren må aldrig rengøres med vand.

• Sørg for, at batteriet og opladeren er rene og tørre, før du sætter batteriet i batteriopladeren.

• Rengør batteriets poler med trykluft eller med en blød og tør klud.

• Rens overfladerne på batteriet og batteriladeren med en blød og tør klud. Sådan efterses skæreudstyret ADVARSEL: For modeller LC 141iV og LC 141i: For at undgå utilsigtet start, skal du dreje sikkerhedsnøglen til 0, fjerne batteriet og vente i mindst 5 sekunder. For model LC 141C: For at forhindre utilsigtet start, skal du frakoble strømkabel. ADVARSEL: Brug handsker, når du udfører vedligeholdelse på skæreudstyret. Klingen er meget skarp, og du kan nemt komme til at skære dig.

1. Efterse skæreudstyret for skader eller revner. Udskift

altid skæreudstyret, hvis det er beskadiget.

2. Kig på klingen for at se, om den er beskadiget eller

sløv. Bemærk: Kniven skal afbalanceres, efter den er blevet slebet. Lad et servicecenter skærpe, udskift og afbalancere klingen. Hvis du rammer en forhindring, der får produktet til at standse, udskiftes den beskadigede 1626 - 004 - 105klinge. Lad servicecenteret vurdere, om klingen kan files, eller om den skal udskiftes. Sådan fjernes og udskiftes klingen

1. Lås klingen med en træklods.

4. Efterse klingeophæng og klingebolt for at se, om der

5. Efterse motorakslen for at sikre, at den ikke er bøjet.

6. Når du sætter den nye klinge på, skal klingens ender

pege i retning af klippeskjoldet.

8. Lås klingen med en træklods. Montér fjederskiven,

og spænd bolten og skiven med et tilspændingsmoment på 20 Nm.

9. Træk klingen rundt pr. håndkraft, og kontrollér, at

den drejer frit. ADVARSEL: Brug sikkerhedshandsker. Klingen er meget skarp, og du kan nemt komme til at skære dig.

10. Start produktet for at afprøve klingen. Hvis skiven

ikke er korrekt fastgjort, forekommer der vibrationer i produkt, eller klipperesultatet bliver utilfredsstillende. Fejlfinding Batteri LED på batteriet Årsag Løsning Den grønne LED blin- ker. Batterispændingen er lav. Oplad batteriet. Se Sådan oplades batteriet på si- de 101

106 1626 - 004 -LED på batteriet Årsag Løsning Fejl-LED'en blinker. Batteriet er svagt. Oplad batteriet. Se Sådan oplades batteriet på si- de 101

Temperaturen i arbejdsmiljøet er for høj eller for lav. Brug batteriet i temperaturer mellem -10 °C og 40 °C. Overspænding. Sørg for, at netspændingen er den samme som på typeskiltet på produktet. Fjern batteriet fra batteriopladeren. Vent 5 sekun- der, og prøv igen for at oplade batteriet. Hvis pro- blemet fortsætter, skal du kontakte et autoriseret serviceværksted. Fejl-LED'en er tændt. Celleforskellen er for stor (1 V). Kontakt et godkendt serviceværksted. Batterioplader LED på batteriopla- deren. Årsag Løsning Fejl-LED'en blinker. Temperaturen i arbejdsmiljøet er for høj eller for lav. Brug batteriopladeren i temperaturer mellem 5 °C og 40 °C. Fejl-LED'en er tændt. Kontakt et godkendt serviceværksted. Betjeningspanel Kontakt dit serviceværksted ved problemer, der ikke er omfattet af dette afsnit. Tastatur Mulige fejl Mulig løsning Fejl-LED blinker Motoren er overbelastet Øg klippehøjden. Se Sådan indstilles klippehøjden på side 100

Motoromdrejningstallet falder for me- get, og motoren standser Kontrolenheden til motoren er for varm Stands motoren, og vent, indtil den er blevet kold Klingen er blokeret For at undgå utilsigtet start, skal du dreje sikker- hedsnøglen til 0, fjerne batteriet og vente i mindst 5 sekunder. Kontrollér, at klingen kan rotere frit. Hvis problemet fortsætter, skal du kontakte et autoriseret serviceværksted Batterifejl eller intet signal fra batteri Isæt batteriet korrekt i produktet, og efterse batte- ristikket. Se Batteri på side 106 , hvis fejl-LED'en på batteriet blinker. Produktet standser Batteriet er svagt Oplad batteriet. Se Sådan oplades batteriet på si- de 101

Fejl ved batteristik Efterse batteristikket 1626 - 004 - 107Transport, opbevaring og bortskaffelse Sådan sættes produktet i transportposition

1. Fjern græsopsamleren (hvis monteret).

2. Løsn skruehåndtagene på den øverste del af

håndtaget, og fold håndtaget nedad.

3. Løsn de nederste skruehåndtag.

4. Flyt grebene til den nederste ende af rillerne på

venstre og højre side af produktet.

5. Fold håndtaget fremad.

• Lovkravene om farligt gods gælder for de indeholdte li-ion-batterier.

• Ved kommerciel transport skal særlige krav vedrørende emballering og mærkning overholdes.

• Sørg for at overholde bestemmelserne for farligt materiale, når du klargør produktet til transport. Lokale bestemmelser kan være gældende.

• Fastspænd produktet under transport. Opbevaring

• Opbevar batteriopladeren et lukket og tørt sted.

• Opbevar batteriet og batteriopladeren et tørt sted, hvor der ikke er fugt eller frost.

• Afbryd forbindelsen mellem batteriet og batteriopladeren under opbevaring.

• Batteriet må ikke opbevares, hvor der kan forekomme statisk elektricitet. Opbevar ikke batteriet i en metalkasse.

• Opbevar batteriet ved temperaturer mellem 5 °C og 25 °C og væk fra sollys.

• Opbevar batteriopladerne ved temperaturer mellem 5 °C og 45°C og væk fra sollys.

• Sørg for, at batteriet er ladet op til 30 % - 50 %, før du sætter det til opbevaring i længere tid.

• Opbevar produktet, batteriet og batteriopladeren et låst sted, der er utilgængeligt for børn og ikke- godkendte personer.

• Rengør produktet, og udfør fuld service, før du sætter produktet til opbevaring i længere tid. Bortskaffelse Symbolerne på produktet eller emballagen angiver, at produktet ikke må behandles som almindeligt husholdningsaffald. Det skal afleveres til en passende genbrugsstation med henblik på genvinding af elektrisk og elektronisk udstyr. Hvis du sørger for, at dette produkt håndteres korrekt, kan du være med til at modvirke potentielle negative indvirkninger på mennesker og miljø, som ellers kan være et resultat af fejlagtig affaldshåndtering i forbindelse med dette produkt. Nærmere oplysninger om genanvendelse af dette produkt fås hos kommunen, det lokale renovationsselskab eller forretningen, hvor produktet er købt.

Lydtryksniveau ved brugerens øre, dB (A) 85 Vibrationsniveauer

2,0 Plæneklipning Klippehøjde, mm 25-70 Klippebredde, cm 41 Kniv, varenummer Opsamling 5011716-01 Opsamlerkapacitet, liter 50

Emission af støj til omgivelserne målt som lydeffekt (L

) i henhold til EF-direktiv 2000/14/EF.

• af 8. juni 2011 angående "begrænsning af anvendelsen af visse farlige stoffer" 2011/65/EU

• af den 17. maj 2006 "angående maskiner" 2006/42/EF

• af den 26. februar 2014 "angående elektromagnetisk kompatibilitet" 2014/30/EU

• af den 8. maj 2000 "angående emission af støj til omgivelserne" 2000/14/EF Vedr. oplysninger om støjafgivelse: Se afsnittet om tekniske specifikationer. Der er anvendt følgende standarder for certificering af Husqvarna, LC 141iV og LC 141i: IEC 60335-2-77:2002,

25. Batteri (tilbehør)

3. Strømledningskontakt

4. Strømledningsholder

Ikke bruk produktet hvis det er defekt.

Bruk tykke langbukser.

Ikke bruk ikke-oppladbare batterier.

selve støpselet, ikke i ledningen.

4. Når du skal ta ut batteriet, trykker du på de to

utløserknappene og trekker ut batteriet.

5. Lad batteriet hvis nivået er lavt. Du finner mer

2. Sett strømledningen i strømledningsholderen. Se

Slik stopper du produktet

fra produktet. 1626 - 004 - 493OBS: Dra støpselet rett ut. Ikke dra i ledningen. Slik får du et godt resultat

• Ikke spyl vann direkte på motoren.

6. Når du fester den nye kniven, må du peke de

LED-feillampen blinker. Batteriet er svakt. Lad batteriet. Se Slik lader du batteriet på side

Produktet stopper. Batteriet er svakt. Lad batteriet. Se Slik lader du batteriet på side

• Hold batteriet og laderen på et tørt sted der det ikke er fukt eller frost.
