BRUGSANVISNING LB 348V HUSQVARNA

VARSEL! Maskinen kan ved forkert eller skødesløs brug være et farligt redskab, som kan medføre alvorlige skader eller dødsfald for brugeren eller andre. Læs brugsanvisningen omhyggeligt igennem og forstå indholdet, inden du bruger maskinen. Sørg for, at ingen uvedkommende opholder sig inden for arbejdsområdet. Undgå utilsigtet start ved at fjerne tændkablet fra tændrøret. Pas på udslyngede genstande og rikochettering. Pas på den roterende kniv. Pas på hænder og fødder. Advarsel: Roterende dele. Hold hænder og fødder på sikker afstand. Dette produkt er i overensstemmelse med gældende CE-direktiv. Støjemissioner til omgivelserne i henhold til EF-direktiv. Maskinens emission fremgår af kapitlet Tekniske data og af en mærkat. Brug aldrig maskinen indendørs eller i lokaler uden ventilation. Udstødningsgasserne indeholder kulilte, som er en lugtfri, giftig og livsfarlig gas. Eksplosionsfare Tank aldrig med motoren i gang. Meget varm overflade. Stop af motoren. Start af motoren Fjern sikkerhedsafbryderen (batteri), før der udføres vedligeholdelsesarbejde eller maskinen efterlades uden opsyn. Forklaring til advarselsniveauer Adv arslerne er inddelt i tre niveauer.

VARSEL! Bruges, hvis operatøren udsætter sig for risiko for alvorlig personskade eller dødsfald, og der er stor risiko for skader på omgivelserne ved tilsidesættelse af instruktionerne i manualen.

VIGTIGT! Brug es, hvis operatøren udsætter sig for risiko for personskade, eller der er risiko for skader på omgivelserne ved tilsidesættelse af instruktionerne i manualen. BEMÆRK! Br uges, hvis der er risiko for skader på materialer eller maskinen ved tilsidesættelse af instruktionerne i manualen. STOP STOPINDHOLD Danish

ad er hvad på plæneklipperen? ........................ 23 MASKINENS SIKKERHEDSUDSTYR Generelt

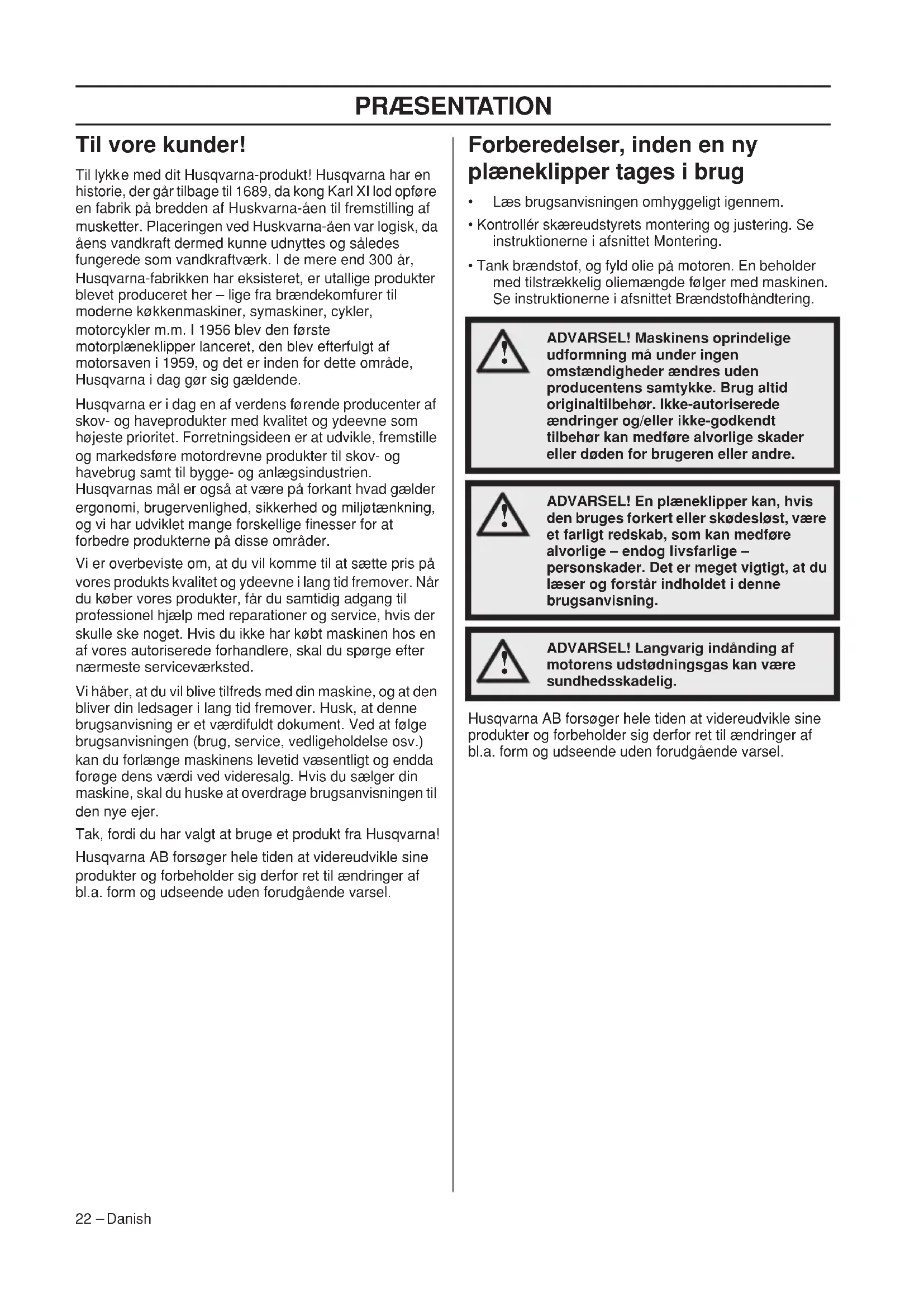

Danish Til v ore kunder! Til lykk e med dit Husqvarna-produkt! Husqvarna har en historie, der går tilbage til 1689, da kong Karl XI lod opføre en fabrik på bredden af Huskvarna-åen til fremstilling af musketter. Placeringen ved Huskvarna-åen var logisk, da åens vandkraft dermed kunne udnyttes og således fungerede som vandkraftværk. I de mere end 300 år, Husqvarna-fabrikken har eksisteret, er utallige produkter blevet produceret her – lige fra brændekomfurer til moderne køkkenmaskiner, symaskiner, cykler, motorcykler m.m. I 1956 blev den første motorplæneklipper lanceret, den blev efterfulgt af motorsaven i 1959, og det er inden for dette område, Husqvarna i dag gør sig gældende. Husqvarna er i dag en af verdens førende producenter af skov- og haveprodukter med kvalitet og ydeevne som højeste prioritet. Forretningsideen er at udvikle, fremstille og markedsføre motordrevne produkter til skov- og havebrug samt til bygge- og anlægsindustrien. Husqvarnas mål er også at være på forkant hvad gælder ergonomi, brugervenlighed, sikkerhed og miljøtænkning, og vi har udviklet mange forskellige finesser for at forbedre produkterne på disse områder. Vi er overbeviste om, at du vil komme til at sætte pris på vores produkts kvalitet og ydeevne i lang tid fremover. Når du køber vores produkter, får du samtidig adgang til professionel hjælp med reparationer og service, hvis der skulle ske noget. Hvis du ikke har købt maskinen hos en af vores autoriserede forhandlere, skal du spørge efter nærmeste serviceværksted. Vi håber, at du vil blive tilfreds med din maskine, og at den bliver din ledsager i lang tid fremover. Husk, at denne brugsanvisning er et værdifuldt dokument. Ved at følge brugsanvisningen (brug, service, vedligeholdelse osv.) kan du forlænge maskinens levetid væsentligt og endda forøge dens værdi ved videresalg. Hvis du sælger din maskine, skal du huske at overdrage brugsanvisningen til den nye ejer. Tak, fordi du har valgt at bruge et produkt fra Husqvarna! Husqvarna AB forsøger hele tiden at videreudvikle sine produkter og forbeholder sig derfor ret til ændringer af bl.a. form og udseende uden forudgående varsel. Forberedelser , inden en ny plæneklipper tages i brug

Læs brugsanvisningen omhyggeligt igennem.

• Kontrollér skæreudstyrets montering og justering. Se instruktionerne i afsnittet Montering.

• Tank brændstof, og fyld olie på motoren. En beholder med tilstrækkelig oliemængde følger med maskinen. Se instruktionerne i afsnittet Brændstofhåndtering. Husqvarna AB forsøger hele tiden at videreudvikle sine produkter og forbeholder sig derfor ret til ændringer af bl.a. form og udseende uden forudgående varsel.

VARSEL! Maskinens oprindelige udformning må under ingen omstændigheder ændres uden producentens samtykke. Brug altid originaltilbehør. Ikke-autoriserede ændringer og/eller ikke-godkendt tilbehør kan medføre alvorlige skader eller døden for brugeren eller andre.

VARSEL! En plæneklipper kan, hvis den bruges forkert eller skødesløst, være et farligt redskab, som kan medføre alvorlige – endog livsfarlige – personskader. Det er meget vigtigt, at du læser og forstår indholdet i denne brugsanvisning.

VARSEL! Langvarig indånding af motorens udstødningsgas kan være sundhedsskadelig.Danish

ad er hvad på plæneklipperen?

Håndtag / styr 2 Drev 3 Starthåndtag (LB 348V, LC 348V, LC 353V, LV 353VB) 4 Græssamler (ikke LB348V) 5 Brændstoftank 6 Luftfilter 7 Tændrør 8 Klippeskjold 9 Lyddæmper 10 Vandtilslutning 11 Afskærmning 12 Olietank 13 Klippehøjdeindstilling 14 Bagskjold (ikke LB348V) 15 Motorbremsebøjle / Startgreb (LC 353VI) 16 Knivbremse (LC 353VB) / startspærre (LC 353VI) 17 Elstart (LC 353VE, LC 348VE) 18 Symboler 19 Brugsanvisning 20 StopkontaktMASKINENS SIKKERHEDSUDSTYR

Danish Generelt I dette afsnit f orklares mere om maskinens sikkerhedsdetaljer, hvilken funktion de har, samt hvordan kontrol og vedligeholdelse skal udføres for at sikre, at de fungerer. Klippeskjold

Klippeskjoldet er konstrueret til at reducere vibrationerne og til at mindske risikoen for skæreskader. ontrol af klippeskjold Kontrollér, at klippeskjoldet er helt og uden synlige defekter, f.eks. materialerevner. Tændingsnøgle (LC 353VE, LC 348VE) Maskiner med elektr isk start er udstyret med en startnøgle eller et batteri, der er nemt at fjerne. Disse skal være adskilt fra maskinen, når den ikke anvendes eller er uden opsyn. • Træk nøglen ind mod dig selv for at fjerne den. LC 353VI Fjer n batteriet (hovedafbryder) ved at holde låseknapperne inde og trække det til siden. Motorbremsebøjle

Motorbremsen er konstrueret til at standse motoren. Når grebet om motorbremsebøjlen slippes, skal motoren standse. ontrol af motorbremsehåndtaget Start motoren, og slip derefter bremsebøjlen. Motoren skal standse, og drevet skal koble fra. Motorbremsen skal altid være justeret, så motoren standser inden for 3 sekunder. Star tgreb (LC 353VI) Motorbremseg rebet på LC 353VI fungerer også som startgreb.Startspærrerens funktion skal kontrolleres for at undgå utilsigtet start. ontrol af startspærre Træk startgrebet hen mod dig selv for at sikre, at startspærren forhindrer grebet i at starte motoren.• Kontroller, at startspærren vender tilbage til den oprindelige position efter aktivering.

Lyddæmperen er konstrueret med henblik på at give et så lavt lydniveau som muligt samt lede motorens udstødningsgasser væk fra brugeren. ontrol af lyddæmper Kontrollér jævnligt, at lyddæmperen er hel, og at den sidder godt fast.

VARSEL! Brug aldrig en maskine med defekte sikkerhedsdetaljer. Klarer maskinen ikke alle kontrollerne, skal du kontakte et serviceværksted for at få den repareret.Undgå utilsigtet start ved at fjerne tændkablet fra tændrøret.

VARSEL! Brug aldrig en maskine uden lyddæmper eller med en defekt lyddæmper. En defekt lyddæmper kan forøge lydniveauet og brandrisikoen markant. Hav altid brandslukningsudstyr inden for rækkevidde.Lyddæmperen bliver meget varm både under og efter brug. Dette gælder også ved kørsel i tomgang. Vær opmærksom på brandfaren, specielt ved håndtering i nærheden af brandfarlige emner og/eller gasser.

Løsn de nederste skruehåndtag.• Juster højden på håndtaget og spænd skruerne fast. Montering af opsamler

Monter topdækslet beslaget i den nederste dækslet.• Luk det øverste dækslet. Sikre, at kanten er placeret på ydersiden af nederste dækslet. • Hook enden af ââmetalbåndet i det nedre dæksel spor.• Træ metalbånd omkring både øverste og nederste dækslet. Clamp metalbånd i den nederste dækslet. • Løft det bagest skjold og hæng græsbeholderen op. VIGTIGT! Undgå utilsigtet star t ved at fjerne tændkablet fra tændrøret.SAMLING OG JUSTERINGER

• Sæt spredningsproppen i opsamlingskanalen.

• Luk skjoldet og sørg for, at det låses fast med spredningsproppen. Klippehøjde Klippehøjden kan justeres til fem forskellige positioner,

• Olietanken er tom ved leveringen. Påfyld langsomt olie. Se også anvisningerne under overskriften Vedligeholdelse. Motorolien skal skiftes første gang efter 5 timers drift. BEMÆRK! Indstil ikke klippehøjden for lavt, da der så er risiko for, at knivene går i jorden ved ujævnheder.BRÆNDSTOFHÅNDTERING Danish – 27 Generelt Drivmiddel Benzin
• Brug blyfri eller blyholdig kvalitetsbenzin.• Det laveste anbefalede oktantal er 90 (RON). Hvis du kører motoren på benzin med et lavere oktantal end 90, kan der opstå såkaldt bankning. Dette medfører øget motortemperatur, som kan forårsage motorhavari.• Hvor det er muligt at få miljøtilpasset benzin, såkaldt alkylatbenzin, skal denne anvendes. Motorolie
• Se anvisningerne under afsnittet "Vedligeholdelse".• Motorolien skal skiftes første gang efter 5 timers drift. Den anbefalede olietype fremgår af de tekniske data. Brug aldrig olie, der er beregnet til totaktsmotorer. Tankning Start aldrig maskinen:• Hvis du har spildt brændstof eller motorolie på maskinen. Aftør al spildt væske, og lad benzinresterne fordampe.• Hvis du har spildt brændstof på dig selv eller dit tøj, skift tøj. Vask de legemsdele, som har været i kontakt med brændstoffet. Brug vand og sæbe.• Hvis maskinen lækker brændstof. Kontrollere regelmæssigt for lækage fra tankdæksel og brændstofslanger. Transport og opbevaring
• Opbevar og transporter maskinen og brændstoffet, så eventuel lækage og dampe ikke risikerer at komme i kontakt med gnister eller åben ild, f.eks. fra elmaskiner, elmotorer, elkontakter/afbrydere eller oliefyr.• Ved opbevaring og transport af brændstof skal der bruges en til formålet passende og godkendt beholder. Langtidsopbevaring
• Ved længere tids opbevaring af maskinen skal brændstoftanken tømmes. Spørg på den nærmeste benzinstation, hvor du kan komme af med overskydende brændstof. ADVARSEL! At køre en motor i et lukket eller dårligt udluftet rum kan medføre døden som følge af kvælning eller kulilteforgiftning.Brændstof og brændstofslanger er meget brandfarlige og kan give alvorlige skader ved indånding og hudeksponering. Vær derfor forsigtig ved håndtering af brændstof, og sørg for god luftventilation ved brændstofhåndtering.Motorens udstødningsgasser er varme og kan indeholde gnister, som kan forårsage brand. Start derfor aldrig maskinen indendørs eller i nærheden af brandfarligt materiale!Ryg ikke, og anbring aldrig varme genstande i nærheden af brændstoffet.BEMÆRK! Maskinen er udstyret med en firetaktsmotor. Sørg for, at der er tilstrækkeligt med olie i olietanken.BEMÆRK! Kontrollér olieniveauet, før plæneklipperen startes. Et for lavt olieniveau kan forårsage alvorlige motorskader.

ADVARSEL! Stands motoren, og lad den afkøle nogle minutter før tankning. Motoren skal være standset, og stopkontakten i positionen STOP.Benyt altid en brændstofbeholder for at undgå spild.Åbn tankdækslet langsomt ved brændstofpåfyldning, så et eventuelt overtryk langsomt forsvinder.Tør rent rundt om tankdækslet.Spænd tankdækslet omhyggeligt efter tankning. Forsømmelighed medfører brandfare.Flyt maskinen mindst 3 m væk fra tankningsstedet, inden du starter.BETJENING 28 – Danish Personligt beskyttelsesudstyr Ved enhver anvendelse af maskinen skal der bruges godkendt personligt beskyttelsesudstyr. Det personlige beskyttelsesudstyr udelukker ikke risikoen for skader, men det mindsker effekten af en skade ved en ulykke. Bed din forhandler om hjælp ved valg af udstyr. Brug altid:

• Skridsikre og stabile støvler eller sko.

• Kraftige lange bukser. Brug ikke shorts eller sandaler, og gå ikke barfodet.

• Handsker skal anvendes, når det behøves, f.eks. ved montering, inspektion eller rengøring af skæreudstyret. Generelle sikkerhedsinstruktioner Dette afsnit behandler grundlæggende sikkerhedsregler for arbejde med maskinen. Den givne information kan aldrig erstatte den kundskab, en faguddannet bruger har i form af uddannelse og praktisk erfaring.

• Læs brugsanvisningen omhyggeligt igennem og forstå indholdet, inden du bruger maskinen.

• Vær opmærksom på, at føreren er ansvarlig for uheld eller risici, som andre personer eller disses ejendom udsættes for.

• Maskinen skal holdes ren. Skilte og mærkater skal være fuldstændigt læsbare. Brug altid din sunde fornuft Det er umuligt at dække alle tænkelige situationer, du kan komme ud for. Vær altid forsigtig og brug din sunde fornuft. Når du kommer ud for en situation, som du er usikker på, skal du spørge en ekspert til råds. Henvend dig til en forhandler, til dit serviceværksted eller til en, der har erfaring med brugen af maskinen. Undgå at udføre opgaver, som du ikke føler dig tilstrækkeligt kvalificeret til!

ADVARSEL! Denne maskine skaber et elektromagnetisk felt under brug. Dette felt kan i nogle tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller dødbringende skader anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager maskinen i brug.

ADVARSEL! Maskinen kan ved forkert eller skødesløs brug være et farligt redskab, som kan medføre alvorlige skader eller dødsfald for brugeren eller andre. Lad aldrig børn eller personer, som ikke er instrueret i håndtering af maskinen, bruge eller vedligeholde den. Maskinen bør ikke benyttes af personer med nedsat fysisk eller mental formåen eller af personer, som af helbredsrelaterede årsager ikke er i stand til at betjene maskinen, medmindre de overvåges af en person, som er ansvarlig for deres sikkerhed. Lad aldrig andre bruge maskinen, uden at du har sikret dig, at vedkommende har forstået indholdet i brugsanvisningen. Brug aldrig maskinen, hvis du er træt, hvis du har drukket alkohol, eller hvis du tager medicin, som kan påvirke dit syn, dit overblik eller din kropskontrol.

ADVARSEL! Ikke-autoriserede ændringer og/eller ikke-autoriseret tilbehør kan medføre alvorlige skader eller dødsfald for brugeren eller andre. Maskinens oprindelige udformning må under ingen omstændigheder ændres uden producentens samtykke. Foretag aldrig ændringer på maskinen, så den ikke længere svarer til originaludførelsen, og undlad at bruge maskinen, hvis den ser ud til at være blevet ændret af andre. Brug aldrig en maskine, som er behæftet med fejl. Følg sikkerhedskontrol-, vedligeholdelses- og serviceinstruktionerne i denne brugsanvisning. Visse vedligeholdelses- og serviceforanstaltninger må kun udføres af erfarne og kvalificerede specialister. Se anvisningerne under overskriften Vedligeholdelse. Brug altid originaltilbehør.BETJENING Danish – 29 Sikkerhed i arbejdsområdet

• Inden du begynder at slå græs, skal grene, kviste, sten osv. fjernes fra græsplænen.

• Genstande, som kommer i kontakt med skæreudstyret, kan blive kastet ud og forårsage skader på personer eller andre genstande. Hold personer og dyr på sikker afstand.

• Maskinen må aldrig anvendes i dårligt vejr, f.eks. tåge, regn, fugtigt vejr eller steder, hvor der er vådt, hård vind, kraftig kulde, risiko for lynnedslag osv. At arbejde i dårligt vejr er trættende og kan skabe farlige situationer, f.eks. glat underlag.

• Iagttag omgivelserne for at sikre, at der ikke er noget, der kan komme til at påvirke din kontrol over maskinen.

• Pas på rødder, sten, kviste, huller, grøfter osv. Højt græs kan skjule forhindringer.

• Græsslåning på skråninger kan være farligt. Anvend ikke plæneklipperen på meget stejle skråninger. Plæneklipperen bør ikke anvendes på hældninger over 15 grader.

• Ved skrånende terræn bør gåstrækningen lægges vinkelret på skråningen. Det er meget lettere at gå på tværs af en skråning end op og ned.

• Vær forsigtig, når du nærmer dig uoverskuelige hjørner og genstande, der kan blokere for udsynet. Arbejdssikkerhed

• En plæneklipper er udelukkende konstrueret til græsslåning. Al anden anvendelse er forbudt.

• Brug personligt beskyttelsesudstyr. Se instruktionerne i afsnittet ”Personligt beskyttelsesudstyr”.

• Start aldrig plæneklipperen, medmindre kniv og alle afskærmninger er monteret. Kniven kan i modsat fald løsne sig og forårsage personskader.

• Undgå, at kniven slår imod fremmedlegemer som sten, rødder eller lignende. Dette kan medføre, at kniven bliver sløv, og at motorakslen bliver bøjet. En bøjet aksel giver ubalance og kraftige vibrationer, hvilket medfører en stor risiko for, at kniven løsner sig.

• Bremsebøjlen må aldrig være permanent fastgjort til håndtaget, når maskinen er i gang.

• Anbring plæneklipperen på et stabilt og plant underlag, og start den. Sørg for, at kniven ikke kan komme i kontakt med jorden eller eventuelle genstande.

• Placer dig altid bag maskinen. Lad alle hjulene blive på jorden, og hold begge hænder på håndtaget under slåarbejdet. Hold hænder og fødder på sikker afstand af de roterende klinger.

• Tip ikke maskinen, mens motoren er i gang. Løb aldrig med maskinen, når den er i gang. Man skal altid gå med plæneklipperen.

• Vær særlig opmærksom, når du trækker maskinen mod dig under arbejdet.

• Løft eller bær aldrig rundt med plæneklipperen, når motoren er startet. Hvis du bliver nødt til at løfte plæneklipperen, skal du først standse motoren og fjerne tændkablet fra tændrøret.

• Gå aldrig baglæns under græsklipningen.

• Motoren skal blokeres ved transport over et område, der ikke skal klippes; f.eks. havegang, sten, grus, asfalt o.l.

• Løb aldrig med maskinen, når den er i gang. Man skal altid gå med plæneklipperen.

• Afbryd motoren, inden klippehøjden ændres. Foretag aldrig justeringer, mens motoren kører.

• Lad aldrig maskinen være uden opsyn, når motoren er i gang. Sluk motoren. Sørg for, at skæreudstyret står helt stille.

• Hvis et fremmedlegeme rammes, eller der opstår vibrationer, skal du standse maskinen. Fjern tændrørskablet fra tændrøret. Kontrollér, at maskinen ikke er beskadiget. Reparer eventuelle skader. Grundlæggende arbejdsteknik

• Slå altid med en skarp klinge for at sikre optimale resultater. En sløv klinge giver et uensartet klipperesultat, og græsset bliver gult i snitfladen.

• Klip aldrig mere end 1/3 af græssets længde. Dette gælder især i tørre perioder. Klip først med stor klippehøjde. Kontrollér derefter resultatet, og gå ned til den passende højde Hvis græsset er meget højt, skal du køre langsomt og eventuelt slå plænen to gange.

• Klip i forskellige retninger hver gang for at undgå striber i græsplænen.

• Inden du trækker maskinen mod dig, skal du deaktivere motoren og skubbe maskinen ca. 10 cm fremad.

• Opbevar udstyret i et aflåseligt område, så den ikke er tilgængelig for børn og uvedkommende.

• Opbevar maskinen og det tilhørende udstyr på et tørt og frostsikkert sted.

• Transport og opbevaring af brændstof er beskrevet i afsnittet "Håndtering af brændstof".

• Fjern altid batteriet, når maskinen forlades. (LC 353VI)BETJENING 30 – Danish Start og stop Før start
• Sørg for, at ingen uvedkommende opholder sig inden for arbejdsområdet.• Gennemfør daglig vedligeholdelse. Se anvisningerne under afsnittet "Vedligeholdelse".• Sørg for, at tændkablet sidder ordentligt på tændrøret. Manuel start Motorbremsebøjlen skal holdes imod håndtaget, når motoren startes.LB 348V, LC 348V, LC 353V• Placer dig bag maskinen.• Tag fat i starthåndtaget, træk langsomt startsnoren ud med højre hånd indtil modstand (starthagerne griber fat). Træk kraftigt, indtil motoren starter. Vikl aldrig startsnoren rundt om hånden. LC 353VB• Placer dig bag maskinen.• Sæt stopkontakten i startstilling.Tag fat i starthåndtaget, træk langsomt startsnoren ud med højre hånd indtil modstand (starthagerne griber fat). Træk kraftigt, indtil motoren starter. Vikl aldrig startsnoren rundt om hånden.LC353VB er udstyret med en knivbremse. Gør følgende for at få skærene til at rotere:• Løsn hægten på klingebremsen (1).• Træk motorbremsegrebet (2) ind imod dig selv Elektrisk start LC 348VE, LC 353VELC 348VE og LC 353VE er udstyret med elstart, som benyttes på følgende måde.• Før den elektroniske starter benyttes første gang, skal batteriet oplades. Se anvisningerne under afsnittet "Vedligeholdelse".• Folde motorbremsebøjlen ind mod styret.• Isæt tændingsnøglen, og tryk på den.LC 353VIMaskinen er udstyret med elektrisk start via startgrebet.• Før den elektroniske start benyttes første gang, skal du aktivere batteriet. Se anvisningerne under afsnittet "Vedligeholdelse".LC 353VI har en startspærre. Gør følgende for at starte motoren og klingerotation:• Sæt batteriet i rummet på motoren, og kontroller batteristatus.For yderligere oplysninger henvises til afsnittet 'Batteri'.• Løsn startspærreren (1).• Træk startgrebet (2) ind mod dig selv. Startmotoren standser, når motoren startes. ADVARSEL! Læs brugsanvisningen omhyggeligt igennem og forstå indholdet, inden du bruger maskinen.Brug personligt beskyttelsesudstyr. Se instruktionerne i afsnittet ”Personligt beskyttelsesudstyr”.

• Træk koblingsgrebet imod dig for at få træk på hjulene. Når drevet følelse langsomt du nødt til at justere koblingskablet. Finjuster kablet vha. justeringsskruen.

• At stramme wiren og øge hastigheden, justeringsskruen mod uret. Kontrollere at ledningerne ikke er spændt for stramt. Hvis plæneklipperen begynder at køre uden koblingsgrebet påvirkes, forlænge wiren.

• For at forlænge wiren og reducere hastigheden, skrues justeringsskruen med uret. Stop LB 348V, LC 348V, LC 348VE, LC 353V, LC 353VE, LC353VI

• Stop motoren ved at slippe motorbremsegrebet og startgrebet. Drevet deaktiveres også, når bremsegrebet/startgrebet slippes. LC353VB Skærene holder op med at rotere, når du slipper bremsehåndtaget. Motoren standses ved at sætte stopkontakten på stop. VIGTIGT! På LC 348 VE og LC 353VE skal nøglen fjernes. LC 353VI Sørg altid for at fjerne batteriet, når maskinen ikke er i brug.VEDLIGEHOLDELSE 32 – Danish Generelt

• Lad din Husqvarna-forhandler efterse maskinen regelmæssigt og foretage nødvendige indstillinger og reparationer.

• Udskift beskadigede, slidte eller defekte dele.

• Brug altid originaltilbehør. Vedligeholdelsesskema I vedligeholdelsesskemaet kan du se, hvilke dele af din maskine der skal vedligeholdes, og med hvilke intervaller det skal finde sted. Intervallerne er fastlagt med udgangspunkt i daglig anvendelse af maskinen og kan variere i henhold til brugsmønsteret. *Se anvisningerne under afsnittet "Maskinens sikkerhedsudstyr". Generelt eftersyn

• Kontrollér, at skruer og møtrikker er spændte. LC353VB Kontroller at kablet klippet er korrekt fastgjort til beslaget. Hvis kablet klippet føles løst eller er faldet af, montere klippet tilbage på plads. Udvendig rengøring

• Børst plæneklipperen ren for løv, græs og lignende.

• Brug ikke en højtryksrenser til at rengøre maskinen.

• Sprøjt aldrig vand direkte på motoren.

• Rens startaggregaternes luftindtag. Kontrollér startaggregaterne og startsnoren.

• Ved rengøring under klippeskjoldet skal du tømme brændstoftanken og vende maskinen på siden med lyddæmperen nedad. Rengøring af gearhuset.

• Børste blade og græs off af gearhus. Hvis det er nødvendigt rengør gearhuset med vand. For LC348Ve

LC353VE sikre for, at batteriet koblede ud. Olieniveau Når du kontrollerer olieniveauet, skal plæneklipperen stå på et plant underlag. Kontrollér olieniveauet med målepinden på oliepåfyldningslåget.

• Fjern oliehætten, og aftør oliepinden.

• Sæt oliepinden tilbage igen. Oliepåfyldningslåget skal være skruet helt til for at give et korrekt indtryk af olieniveauet.

• Hvis olieniveauet er lavt, skal du efterfylde med motorolie op til det øverste niveau på oliepinden. Olieskift

• Anbring en egnet beholder til opsamling af olien.

• Aftap olien ved at hælde motoren, så olien løber ud gennem påfyldningsrøret. Forhør dig på den nærmeste benzintank om, hvor du kan komme af med den overskydende motorolie.

• Påfyld ny motorolie af god kvalitet. Se anvisningerne under afsnittet "Tekniske data".

ADVARSEL! Brugeren må kun udføre den form for vedligeholdelses- og servicearbejde, der beskrives i denne brugsanvisning. Mere omfattende arbejde skal udføres af et autoriseret serviceværksted. Kontrol og/eller vedligeholdelse skal udføres med slukket motor. Undgå utilsigtet start ved at fjerne tændkablet fra tændrøret. Startnøglen eller batteriet skal også fjernes på maskiner med elektrisk start. Maskinens levetid kan forkortes, og risikoen for ulykker kan øges, hvis maskinen ikke vedligeholdes korrekt, og hvis service og/eller reparation ikke udføres fagligt korrekt. Hvis du har brug for yderligere oplysninger, kan du kontakte nærmeste serviceværksted. Dagligt eftersyn Ugentligt eftersyn 50 timer Mindst hvert år Generelt eftersyn Tændrør Udskiftnin g og justering af V- remmen Udskiftning

justering af V-remmen Olieniveau Lyddæmper

Luftfilter Luftfilter Udvendig rengøring Vibrationsd æmpningss ystem* Brændstof system Brændstof system Skæreudstyr Olieskift Olieskift Klippeskjold

afskærmning* Motorbremseb øjle*VEDLIGEHOLDELSE Danish – 33 Skæreudstyr

• Kontrollér skæreudstyret med hensyn til skader og revnedannelse. Et beskadiget skæreudstyr skal altid udskiftes.• Sørg for, at kniven altid er velslebet og korrekt afbalanceret. Udskiftning af klingerne Demontering:• Skru bolten af, som holder kniven.• Fjern den gamle klinge. Kontrollér, at klingebeslaget er ubeskadiget. Kontrollér også, at knivbolten er hel, og at motorakslen ikke er bøjet..Montering:• Klingerne skal monteres, så de vinklede ender vender mod dækslet.• Placer kniven med friktionsskiven imod knivbeslaget. Sørg for, at kniven centreres korrekt på akslen. Undgå vibrationer ved at placere slåmaskinens kniv, så markeringerne på knivens beslag kan ses på siderne af kniven.• Monter skiven, og spænd bolten godt fast. Bolten skal spændes med et moment på 45-60 Nm.• Træk klingen rundt pr. håndkraft, og kontrollér, at den roterer frit.• Prøvekør maskinen. ADVARSEL! Brug altid kraftige handsker ved service og vedligeholdelse af skæreudstyret. Knivene er meget skarpe og kan let give anledning til skæreskader.BEMÆRK! Efter slibning af knivene bør disse afbalanceres. Afbalancering, udskiftning eller slibning af rotorbladene skal udføres af et serviceværksted.Ved påkørsel af forhindringer, som forårsager havari, bør beskadigede knive udskiftes.VIGTIGT!Vær altid forsigtig og brug din sunde fornuft. Undgå situationer, som du ikke mener, du er tilstrækkeligt kvalificeret til. Hvis du efter at have læst disse instruktioner stadig føler dig usikker hvad angår fremgangsmåde, skal du rådføre dig med en ekspert, før du fortsætter. Kontakt et autoriseret serviceværksted.Brug altid originale reservedele. Flere oplysninger findes i afsnittet "Tekniske data".VEDLIGEHOLDELSE 34 – Danish Batteri LC 353VE, LC 348VE Batteriet er et fuldstændigt indkapslet 12 volt bly-/ syrebatteri, som under normale omstændigheder ikke vil kræve vedligeholdelse. Batteriet oplades under klippearbejdet. Hvis motoren gentagne gange ikke går i gang under startforsøg, kan batteriet blive afladt. Hvis det skulle være tilfældet, skal maskinen startes ved hjælp af startsnoren. Et fuldstændigt afladt batteri kan genoplades ved hjælp af den medfølgende batterilader.

• Kontrollér alle kabler og tilslutninger. Brug ikke maskinen, hvis nogen af ledningerne eller stikkene er beskadiget, men indlevér den til reparation hos et autoriseret serviceværksted. Opladning af batteriet

• Afmonter kabelforbindelsen ved batteriet.

• Tilslut batterikablet til opladeren, og slut derefter opladeren til en stikkontakt (220 V, 50 Hz). LC 353VI Batteriet er en sikkerhedsafbryder og må kun monteres på motoren, når maskinen er i brug. Batteriet er et intelligent 10,8 V litiumbatteri, der skal aktiveres, før det bruges første gang. Sæt batteriet i opladeren, og vent indtil mindst en grøn lampe lyser (10 sekunder). Batteriet kan derefter monteres på motoren. Opladning af batteri. Batteriet har en spændingsindikator med lysdioder (1-4), som er let at kontrollere. Hvis spændingen er for lav (1 eller 0 LED lyser), skal du sætte batteriet i opladeren og slutte den til en stikkontakt (220 V, 50 Hz). Et fladt batteri vil være fuldt opladet efter ca. 60 minutter. Batteriet kan hurtigoplades i kortere perioder uden skader. Tændrør

• Hvis maskinens effekt er lav, hvis den er vanskelig at starte, eller hvis tomgangsskruen er ujævn: Kontrollér altid først tændrøret, før du foretager yderligere afhjælpning.

• Hvis tændrøret er tilstoppet, skal det renses, og samtidig skal det kontrolleres, at elektrodeafstanden er 0,5 mm. Udskift om nødvendigt. Luftfilter

• Et længe brugt luftfilter kan aldrig blive helt rent. Derfor skal filteret regelmæssigt udskiftes med et nyt. Et beskadiget luftfilter skal altid udskiftes.

• Sørg for, at luftfiltret slutter helt tæt til filterholderen, når du monterer det. Brændstofsystem

• Kontrollér, at tankdækslet og tætningen er intakt.

• Kontrollér brændstofslangen. Genanvendelse Denne maskine har forudsætninger for at holde i mange år. Dermed mindskes miljøpåvirkningen fra maskinen. Udfør service og vedligeholdelse i overensstemmelse med instruktionerne i denne manual. På denne måde holder motoren længere, og farlige emissioner holdes på et minimum. Maskinen demonteres, og dens komponenter opdeles i forskellige materialer med henblik på genanvendelse. De fleste dele af maskinen kan genanvendes. VIGTIGT! Et udtjent batteri må ikke bortskaffes som husholdningsaffald! Aflever det på det nærmeste service- eller opsamlingssted. BEMÆRK! Batteriet vil muligvis kræve genopladning en eller to gange i løbet af en klippesæson, og det skal altid oplades forud for vinteropbevaringen. Oplad ikke batteriet ved temperaturer på under +5° C. VIGTIGT! Batteriet på denne model er en sikkerhedskomponent. Brug altid originale reservedele. Kontrollampe på batteriet. Afhjælpning Konstant rødt lys Batteriet oplades. Blinkende rødt lys Batteriet er for varmt og begynder at oplade, når den rette temperatur er nået. Konstant grønt lys Batteriet er fuldt opladt. Blinkende rødt og grønt lys Batteriet er beskadiget og skal udskiftes. BEMÆRK! Brug altid anbefalet tændrørstype! Forkert tændrør kan ødelægge stempel/cylinder.Danish – 35 TEKNISKE DATA Tekniske data Anm. 1 Motorens effektangivelse er den gennemsnitlige nettoeffekt (ved det anførte omdrejningstal) for en typisk produktionsmodel af motoren målt iht. SAE-standarden J1349/ISO1585. Motorer fra masseproduktionen kan afvige fra denne værdi. Den faktiske effekt på motoren, som monteres i den færdige maskine, vil afhænge af driftshastigheden, miljøhensyn og andre værdier. Anm. 2: Emission af støj til omgivelserne målt som lydeffekt (L

dB(A) 98 98 98 98 Lydniveauer (se anm. 3) Lydtrykniveau ved brugerens øre, dB(A) 84 83 84 84 Vibrationsniveauer (se anm. 4) Håndtag, m/s

4,0 4,0 4,0 5,3 Klipning Klippehøjde, mm 25-70 25-70 25-70 25-70 Klippebredde, cm 53 53 53 53 Kniv Collect Collect Collect Collect Reservedelsnummer 5104364-10 5104365-10 5104364-10 5104364-10 Opsamlerkapacitet, liter 60 60 60 60 Drev Hastighed, km/h 5,4 5,4 5,4 5,4 Start Elstart - - Ja Ja Batteri - - Bly, 12 V/2,5 Ah Li-ion, 12V/ 15,7Wh36 – Danish TEKNISKE DATA Anm. 1: Motorens effektangivelse er den gennemsnitlige nettoeffekt (ved det anførte omdrejningstal) for en typisk produktionsmodel af motoren målt iht. SAE-standarden J1349/ISO1585. Motorer fra masseproduktionen kan afvige fra denne værdi. Den faktiske effekt på motoren, som monteres i den færdige maskine, vil afhænge af driftshastigheden, miljøhensyn og andre værdier. Anm. 2: Emission af støj til omgivelserne målt som lydeffekt (L

dB(A) 95 95 95 Lydniveauer (se anm. 3) Lydtrykniveau ved brugerens øre, dB(A) 80 80 80 Vibrationsniveauer (se anm. 4) Håndtag, m/s

5,1 5,1 3,8 Klipning Klippehøjde, mm 25-70 25-70 25-70 Klippebredde, mm 480 480 480 Klippesystem 3 in 1 3 in 1 2 in 1 Klippebredde, mm 480 480 480 Kniv Collect Collect Mulch Reservedelsnummer 5856075-10 5856075-10 5028813-20 Opsamlerkapacitet, liter 60 60 - Drev Hastighed, km/h 5,4 5,4 5,4 Start Elstart - Ja - Batteri - Bly, 12 V/2,5 Ah -Danish – 37 TEKNISKE DATA EF-overensstemmelseserklæring (Gælder kun Europa) Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: +46-36-146500, erklærer hermed, at motorplæneklipperne Husqvarna LB 348V, LC 348V, LC 348VE, LC 353V, LC 353VB, LC 353VI og LC353VE fra og med serienummer 14xxxxxxx og fremad opfylder forskrifterne i RÅDETS DIREKTIV: - af den 17. maj 2006 "angående maskiner" 2006/42/EF. - af den 15. december 2004 ”angående elektromagnetisk kompatibilitet” 2004/108/EØF. - af den 8. maj 2000 ”angående emission af støj til omgivelserne” 2000/14/EF. Oplysninger om støjemissioner fremgår af kapitlet Tekniske data. Følgende standarder er opfyldt: ISO 5395, ISO 11094, EN 55012. 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sverige, har udstedt rapporter vedrørende opfyldelse af bestemmelserne i bilag VI til Rådets direktiv af 8. maj 2000 ”angående støjemission i miljøet” 2000/14/EF. Huskvarna 19. maj 2014 Claes Losdal, Udviklingschef/Haveprodukter (Autoriseret repræsentant for Husqvarna AB og ansvarlig for teknisk dokumentation.)SYMBOLFORKLARING
