INSTRUKCJA OBSŁUGI LB 348V HUSQVARNA

-Czech – 199 TECHNICKÉ ÚDAJE ES Prohlá‰ení o shodû (Platí pouze pro Evropu) Husqvarna AB, SE-561 82 Huskvarna, ·védsko, tel.: +46-36-146500, tímto prohla‰uje, Ïe sekaãky Husqvarna LB348V, LC348V, LC348VE, LC353V, LC353VB, LC 353VI a LC353VE s v˘robním ãíslem 14xxxxxxx a vy‰‰ím vyhovují poÏadavkÛm SMùRNICE RADY: - ze 17. kvûtna 2006 „t˘kající se strojních zafiízení” 2006/42/EC. - ze dne 15. prosince 2004 "t˘kající se elektromagnetické kompatibility" 2004/108/EEC. - ze dne 8. kvûtna 2000 "t˘kající se emise hluku do okolí" 2000/14/ES. Pro informaci ohlednû emisí hluku viz kapitolu Technické údaje. Byly uplatnûny následující standardní normy: ISO 5395, ISO 11094, EN 55012. 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, vydal zprávy t˘kající se zhodnocení shody podle dodatku VI ke SMùRNICI RADY z 8. kvûtna 2000 „t˘kající se emisí hluku do okolního prostfiedí 2000/14/EC. Huskvarna, 19.kvûtna 2014 Claes Losdal, Development Manager/Garden Products (Autorizovan˘ zástupce spoleãnosti Husqvarna AB a odpovûdn˘ za technickou dokumentaci.)ZNACZENIE SYMBOLI 200 – Polish Znaczenie symboli OSTRZE˚ENIE! W razie nieuwa˝nego lub nieprawid∏owego pos∏ugiwania si´ maszynà mo˝e ona staç si´ niebezpiecznym narz´dziem, mogàcym spowodowaç obra˝enia lub Êmierç u˝ytkownika lub innych osób. Przed przystàpieniem do pracy maszynà prosimy dok∏adnie i ze zrozumieniem zapoznaç si´ z treÊcià niniejszej instrukcji. Upewnij si´, czy w pobli˝u miejsca pracy nie ma osób nieupowa˝nionych. Aby zapobiec przypadkowemu uruchomieniu urzàdzenia, nale˝y zdjàç przewód zap∏onowy ze Êwiecy. Ostrze˝enie przed odrzucanymi i rykoszetujàcymi przedmiotami. Uwa˝aj na wirujàce no˝e. Chroƒ r´ce i nogi przed okaleczeniem. Ostrze˝enie: cz´Êci obrotowe. R´ce oraz stopy nale˝y utrzymywaç w odpowiedniej odleg∏oÊci. Niniejszy produkt zgodny jest z obowiàzujàcymi dyrektywami CE. Emisja ha∏asu do otoczenia zgodna z dyrektywà Wspólnoty Europejskiej. WartoÊç emisji dla maszyny podana zosta∏a w rozdziale Dane techniczne oraz na naklejce. Nigdy nie u˝ytkuj maszyny w pomieszczeniach lub w miejscach, w których brak jest wentylacji. Spaliny zawierajà tlenek w´gla — bezwonny, trujàcy gaz zagra˝ajàcy ˝yciu. Ryzyko eksplozji Nigdy nie tankuj, gdy silnik jest uruchomiony. Powierzchnia goràca. Wy∏àcz silnik. W∏àcz silnik Przed wykonaniem prac serwisowych lub pozostawieniem maszyny bez nadzoru wyjmij wy∏àcznik bezpieczeƒstwa (akumulator). WyjaÊnienie poziomów ostrze˝eƒ Wyst´pujà trzy poziomy ostrze˝eƒ. OSTRZE˚ENIE! WA˚NE! UWAGA!

OSTRZE˚ENIE! Stosuje si´, gdy istnieje ryzyko powa˝nych obra˝eƒ, Êmierci operatora lub uszkodzenia otoczenia w wyniku nieprzestrzegania instrukcji obs∏ugi.

WA˚NE! Stosuje si´, gdy istnieje ryzyko obra˝eƒ operatora lub uszkodzenia otoczenia w wyniku nieprzestrzegania instrukcji obs∏ugi. UWAGA! Stosuje si´, gdy istnieje ryzyko uszkodzenia materia∏ów lub urzàdzenia w wyniku nieprzestrzegania instrukcji obs∏ugi. STOP

• Uwagi ogólne p. 207
• Paliwo p. 207
• Tankowanie p. 207
• Transport i przechowywanie p. 207
• DZIA¸ANIE Ârodki ochrony osobistej p. 208
• Ogólne zasady bezpieczeƒstwa p. 208
• G∏ówne techniki pracy p. 209
• Transport i przechowywanie p. 209
• Uruchamianie i wy∏àczanie p. 210
• KONSERWACJA Uwagi ogólne p. 212
• Plan konserwacji p. 212
• Kontrola ogólna p. 212
• Czyszczenie zewn´trzne p. 212
• Poziom oleju p. 212
• Wymiana oleju p. 213
• Osprz´t tnàcy p. 213
• Akumulator p. 214
• Âwieca zap∏onowa p. 214
• Filtr powietrza p. 214
• System paliwowy p. 214
• Recykling p. 214
• DANE TECHNICZNE Dane techniczne p. 215

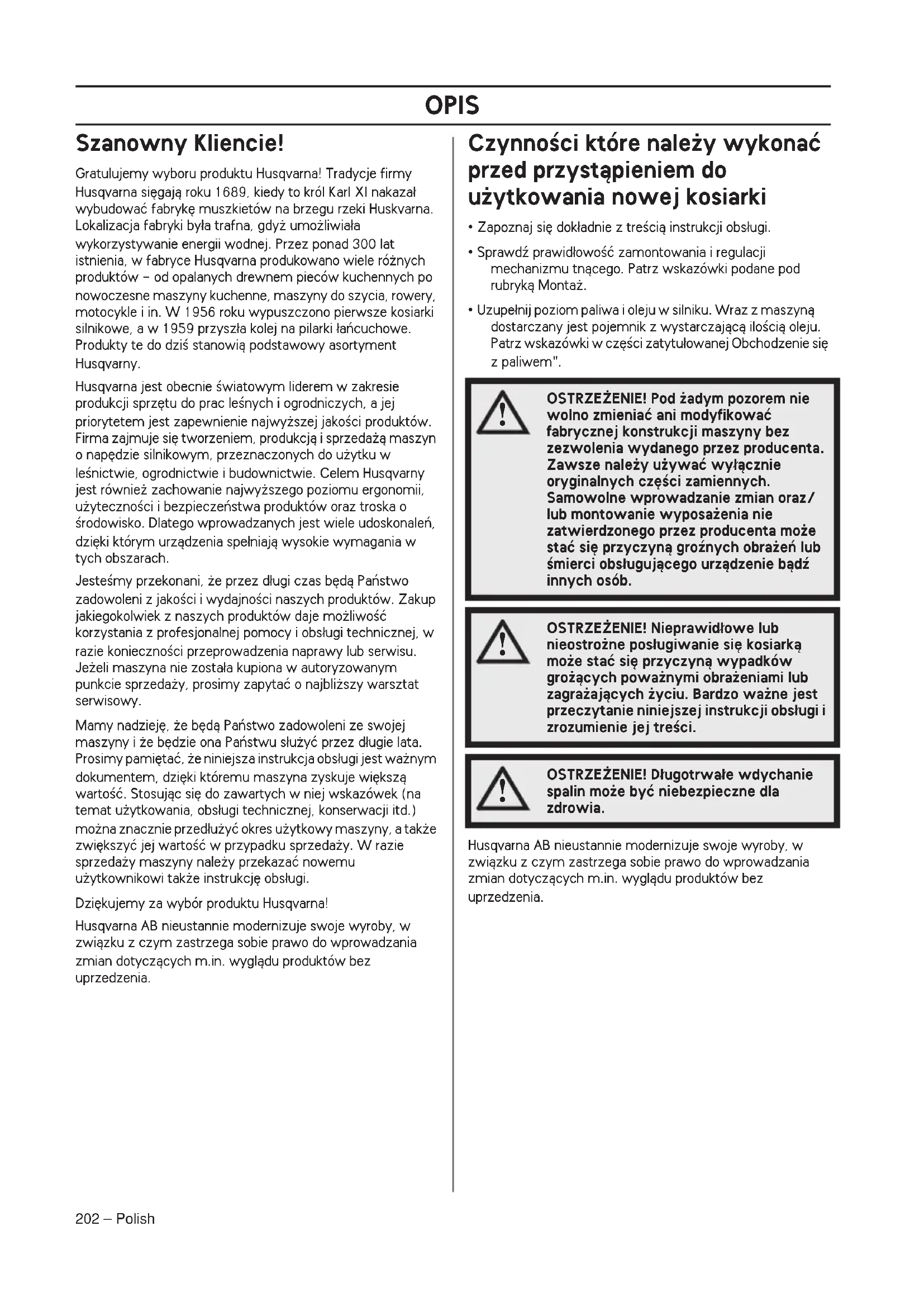

• Deklaracja zgodnoÊci WE OPIS 202 – Polish Szanowny Kliencie! Gratulujemy wyboru produktu Husqvarna! Tradycje firmy Husqvarna si´gajà roku 1689, kiedy to król Karl XI nakaza∏ wybudowaç fabryk´ muszkietów na brzegu rzeki Huskvarna. Lokalizacja fabryki by∏a trafna, gdy˝ umo˝liwia∏a wykorzystywanie energii wodnej. Przez ponad 300 lat istnienia, w fabryce Husqvarna produkowano wiele ró˝nych produktów - od opalanych drewnem pieców kuchennych po nowoczesne maszyny kuchenne, maszyny do szycia, rowery, motocykle i in. W 1956 roku wypuszczono pierwsze kosiarki silnikowe, a w 1959 przysz∏a kolej na pilarki ∏aƒcuchowe. Produkty te do dziÊ stanowià podstawowy asortyment Husqvarny. Husqvarna jest obecnie Êwiatowym liderem w zakresie produkcji sprz´tu do prac leÊnych i ogrodniczych, a jej priorytetem jest zapewnienie najwy˝szej jakoÊci produktów. Firma zajmuje si´ tworzeniem, produkcjà i sprzeda˝à maszyn o nap´dzie silnikowym, przeznaczonych do u˝ytku w leÊnictwie, ogrodnictwie i budownictwie. Celem Husqvarny jest równie˝ zachowanie najwy˝szego poziomu ergonomii, u˝ytecznoÊci i bezpieczeƒstwa produktów oraz troska o Êrodowisko. Dlatego wprowadzanych jest wiele udoskonaleƒ, dzi´ki którym urzàdzenia spe∏niajà wysokie wymagania w tych obszarach. JesteÊmy przekonani, ˝e przez d∏ugi czas b´dà Paƒstwo zadowoleni z jakoÊci i wydajnoÊci naszych produktów. Zakup jakiegokolwiek z naszych produktów daje mo˝liwoÊç korzystania z profesjonalnej pomocy i obs∏ugi technicznej, w razie koniecznoÊci przeprowadzenia naprawy lub serwisu. Je˝eli maszyna nie zosta∏a kupiona w autoryzowanym punkcie sprzeda˝y, prosimy zapytaç o najbli˝szy warsztat serwisowy. Mamy nadziej´, ˝e b´dà Paƒstwo zadowoleni ze swojej maszyny i ˝e b´dzie ona Paƒstwu s∏u˝yç przez d∏ugie lata. Prosimy pami´taç, ˝e niniejsza instrukcja obs∏ugi jest wa˝nym dokumentem, dzi´ki któremu maszyna zyskuje wi´kszà wartoÊç. Stosujàc si´ do zawartych w niej wskazówek (na temat u˝ytkowania, obs∏ugi technicznej, konserwacji itd.) mo˝na znacznie przed∏u˝yç okres u˝ytkowy maszyny, a tak˝e zwi´kszyç jej wartoÊç w przypadku sprzeda˝y. W razie sprzeda˝y maszyny nale˝y przekazaç nowemu u˝ytkownikowi tak˝e instrukcj´ obs∏ugi. Dzi´kujemy za wybór produktu Husqvarna! Husqvarna AB nieustannie modernizuje swoje wyroby, w zwiàzku z czym zastrzega sobie prawo do wprowadzania zmian dotyczàcych m.in. wyglàdu produktów bez uprzedzenia. CzynnoÊci które nale˝y wykonaç przed przystàpieniem do u˝ytkowania nowej kosiarki p. 217

• Zapoznaj si´ dok∏adnie z treÊcià instrukcji obs∏ugi.

• Sprawdê prawid∏owoÊç zamontowania i regulacji mechanizmu tnàcego. Patrz wskazówki podane pod rubrykà Monta˝.

• Uzupe∏nij poziom paliwa i oleju w silniku. Wraz z maszynà dostarczany jest pojemnik z wystarczajàcà iloÊcià oleju. Patrz wskazówki w cz´Êci zatytu∏owanej Obchodzenie si´ z paliwem

Husqvarna AB nieustannie modernizuje swoje wyroby, w zwiàzku z czym zastrzega sobie prawo do wprowadzania zmian dotyczàcych m.in. wyglàdu produktów bez uprzedzenia.

OSTRZE˚ENIE! Pod ˝adym pozorem nie wolno zmieniaç ani modyfikowaç fabrycznej konstrukcji maszyny bez zezwolenia wydanego przez producenta. Zawsze nale˝y u˝ywaç wy∏àcznie oryginalnych cz´Êci zamiennych. Samowolne wprowadzanie zmian oraz/ lub montowanie wyposa˝enia nie zatwierdzonego przez producenta mo˝e staç si´ przyczynà groênych obra˝eƒ lub Êmierci obs∏ugujàcego urzàdzenie bàdê innych osób.

OSTRZE˚ENIE! Nieprawid∏owe lub nieostro˝ne pos∏ugiwanie si´ kosiarkà mo˝e staç si´ przyczynà wypadków gro˝àcych powa˝nymi obra˝eniami lub zagra˝ajàcych ˝yciu. Bardzo wa˝ne jest przeczytanie niniejszej instrukcji obs∏ugi i zrozumienie jej treÊci.

OSTRZE˚ENIE! D∏ugotrwa∏e wdychanie spalin mo˝e byç niebezpieczne dla zdrowia.Polish – 203

1 Uchwyt / uchwyt sterowniczy (kierownica) 2 Nap´d 3 Uchwyt rozrusznika (LB 348V, LC 348V, LC 353V, LV 353VB) 4 Pojemnik na traw´ (brak w LB348V) 5 Zbiornik paliwa 6 Filtr powietrza 7 Âwieca zap∏onowa 8 Obudowa zespo∏u koszàcego 9 T∏umik 10 Po∏àczenie wodne 11 Obudowa ochronna 12 Zbiornik oleju 13 Dêwignia regulacji wysokoÊci koszenia 14 Deflektor tylny (brak w LB348V) 15 Dêwignia hamulca silnika / dêwignia uruchamiania (LC 353VI) 16 Hamulec no˝a tnàcego (LC 353VB) / zabezpieczenie przed niepo˝àdanym uruchomieniem (LC 353VI) 17 Rozrusznik elektryczny (LC 353VE, LC 348VE) 18 Symbole 19 Instrukcja obs∏ugi 20 Wy∏àcznikZABEZPIECZENIA W MASZYNIE 204 – Polish Uwagi ogólne W niniejszym rozdziale przedstawiono poszczególne zespo∏y zabezpieczajàce maszyny, omówiono ich funkcj´ oraz sposoby ich kontrolowania i konserwacji w celu zapewnienia prawid∏owego dzia∏ania. Obudowa zespo∏u koszàcego

• Obudowa zespo∏u koszàcego ma za zadanie zmniejszaç wibracje oraz ograniczaç ryzyko odniesienia obra˝eƒ wskutek zetkni´cia si´ z no˝em.Sprawdzanie os∏ony ci´cia• Sprawdê, czy obudowa zespo∏u koszàcego jest ca∏a i czy nie ma na niej ˝adnych widocznych uszkodzeƒ, np. p´kni´ç. Kluczyk zap∏onu (LC 353VE, LC 348VE) Maszyny z rozrusznikiem elektrycznym sà wyposa˝one w kluczyk zap∏onu lub ∏atwy w wymontowaniu akumulator. Te elementy powinny byç wyjmowane z maszyny, gdy nie jest ona u˝ywana lub gdy jest pozostawiana bez nadzoru. • Aby wyjàç kluczyk z zap∏onu, pociàgnij go do siebie.• LC 353VIAby wyjàç akumulator (wy∏àcznik zasilania), naciÊnij i przytrzymaj przyciski blokady i przesuƒ akumulator w bok. Dêwignia hamulca silnika
• Hamulec silnika przeznaczony jest do zatrzymywania silnika. Silnik powinien zatrzymywaç si´ z chwilà puszczenia dêwigni hamulca silnika.Kontrola dêwigni hamulca silnikowego• Uruchom silnik, a nast´pnie puÊç pa∏àk hamulca. Silnik powinien zgasnàç i nap´d powinien zostaç od∏àczony. Hamulec silnika musi zawsze byç tak wyregulowany, aby silnik zatrzymywa∏ si´ w ciàgu 3 sekund. Dêwignia uruchamiania (LC 353VI) Dêwignia hamulca silnikowego w modelu LC 353VI pe∏ni tak˝e funkcj´ dêwigni uruchamiania.Nale˝y kontrolowaç prawid∏owe dzia∏anie zabezpieczenia przed niepo˝àdanym uruchomieniem, aby zapobiec przypadkowemu uruchomieniu maszyny.Kontrola zabezpieczenia przed niepo˝àdanym uruchomieniem• Pociàgnij dêwigni´ uruchamiania do siebie i sprawdê, czy zabezpieczenie przed niepo˝àdanym uruchomieniem blokuje dêwigni´ uruchomiajàcà rozrusznik.• Sprawdê, czy po uruchomieniu zabezpieczenie przed niepo˝àdanym uruchomieniem p∏ynnie powraca do pierwotnego po∏o˝enia. T∏umik
• Zadaniem t∏umika jest ograniczenie do minimum poziomu ha∏asu i odrzucanie spalin poza stref´ pracy operatora.Kontrola stanu t∏umika• Sprawdzaj regularnie, czy t∏umik jest nienaruszony i dobrze zamocowany. OSTRZE˚ENIE! Nie wolno u˝ywaç maszyny z niesprawnymi zespo∏ami zabezpieczajàcymi. Je˝eli Twoja maszyna nie spe∏nia jakiegokolwiek z warunków kontrolnych, nale˝y jà oddaç do serwisu.Aby zapobiec przypadkowemu uruchomieniu urzàdzenia, nale˝y zdjàç przewód zap∏onowy ze Êwiecy.

OSTRZE˚ENIE! Nigdy nie u˝ywaj maszyny z uszkodzonym t∏umikiem lub bez niego. Uszkodzony t∏umik znacznie zwi´ksza ha∏as i niebezpieczeƒstwo po˝aru. Miej zawsze w pobli˝u sprz´t gaÊniczy. Podczas pracy maszynà oraz po jej wy∏àczeniu t∏umik jest bardzo goràcy. Dotyczy to tak˝e pracy na biegu ja∏owym. Pami´taj o niebezpieczeƒstwie po˝aru, szczególnie gdy w pobli˝u znajdujà si´ ∏atwo palne materia∏y oraz/lub gazy.

Polish – 205 Uwagi ogólne Uchwyt Monta˝

• Poluzuj dolne pokr´t∏a.• Dopasuj wysokoÊç uchwytu i dokr´ç ga∏ki. Monta˝ kolektora
• ZawieÊ górnà pokryw´ na mocowaniach na dolnej pokrywie.• OpuÊç górnà pokryw´. Upewnij si´, ˝e brzeg wystaje poza dolnà pokryw´.• Najpierw wsuƒ jeden koniec metalowej pó∏ki w otwory dolnej pokrywy.• Przeprowadê metalowà pó∏k´ dooko∏a górnej i dolnej pokrywy. Przymocuj metalowà pó∏k´ do dolnej pokrywy.• PodnieÊ tylnià os∏on´ i zawieÊ pojemnik na traw´. WA˚NE! Aby zapobiec przypadkowemu uruchomieniu urzàdzenia, nale˝y zdjàç przewód zap∏onowy ze Êwiecy.MONTA˚ I REGULACJE 206 – Polish Funkcja rozdrabniania Jako wyposa˝enie dodatkowe dost´pny jest zestaw rozdrabniajàcy, dzi´ki któremu maszyny wyposa˝one w pojemnik mogà równie˝ s∏u˝yç do rozdrabniania. Zestaw rozdrabniajàcy sk∏ada si´ z wk∏adki rozdrabniajàcej i no˝a rozdrabniajàcego. Zamocuj wk∏adk´ rozdrabniajàcà.

• PodnieÊ tylnià os∏on´ i wyjmij pojemnik.

• W∏ó˝ wk∏adk´ rozdrabniajàcà w kana∏ zbierajàcy.

• Zamknij pokryw´ i upewnij si´, ˝e jest ona zabezpieczona razem z wk∏adkà rozdrabniajàcà. WysokoÊç koszenia WysokoÊç koszenia mo˝na ustawiç w pi´ciu ró˝nych po∏o˝eniach, mm Uzupe∏nianie oleju

• Przy dostawie zbiornik oleju jest pusty. Nalewaj oleju powoli. Patrz tak˝e wskazówki pod rubrykà Konserwacja. Olej silnikowy nale˝y wymieniç po raz pierwszy po 5 godzinach pracy. UWAGA! Nie ustawiaj zbyt ma∏ej wysokoÊci koszenia, gdy˝ w razie nierównoÊci terenu no˝e mogà zawadzaç o pod∏o˝e.OBCHODZENIE SI¢ Z PALIWEM Polish – 207 Uwagi ogólne Paliwo Benzyna
• Stosuj benzyn´ bezo∏owiowà lub o∏owiowà wysokiej jakoÊci.• Zaleca si´ benzyn´ co najmniej 90-oktanowà (RON). Stosowanie benzyny o liczbie oktanowej mniejszej ni˝ 90 powoduje stukanie. Prowadzi to do przegrzania silnika, co mo˝e byç przyczynà jego powa˝nego uszkodzenia.• Nale˝y stosowaç benzyn´ dostosowanà do wymogów Êrodowiska naturalnego, tzw. benzyn´ alkalitowà, je˝eli taka jest dost´pna. Olej silnikowy
• Patrz wskazówki podane w rozdziale „Konserwacja”.• Olej silnikowy nale˝y wymieniç po raz pierwszy po 5 godzinach pracy. Informacje na temat zalecanego rodzaju oleju znajdujà si´ w Danych technicznych. Nigdy nie stosuj oleju do silników dwusuwowych. Tankowanie Nigdy nie uruchamiaj maszyny, gdy:• Je˝eli rozla∏eÊ paliwo lub olej silnikowy na maszyn´ - wytrzyj dok∏adnie maszyn´ i poczekaj, a˝ wyschnà resztki benzyny.• Je˝eli obla∏eÊ paliwem siebie lub swoje ubranie, zmieƒ ubranie. Przemyj te cz´Êci cia∏a, które mia∏y stycznoÊç z paliwem. U˝yj wody i myd∏a.• Paliwo wycieka z maszyny. Regularnie sprawdzaj szczelnoÊç korka wlewowego i przewodów paliwowych. Transport i przechowywanie
• Maszyn´ i paliwo nale˝y przechowywaç i transportowaç w taki sposób, aby w razie ewentualnego wycieku paliwa i powstania oparów nie zachodzi∏o ryzyko wyst´powania iskier lub otwartego p∏omienia, np. w pobli˝u maszyn i silników elektrycznych, kontaktów elektrycznych/prze∏àczników pràdu lub kot∏ów.• Do przechowywania i transportowania paliwa nale˝y u˝ywaç pojemników specjalnie przeznaczonych do tego celu i zatwierdzonych. D∏u˝sze przechowywanie
• Przed odstawieniem maszyny na d∏u˝sze przechowywanie nale˝y opró˝niç zbiornik paliwa. Dowiedz si´ na najbli˝szej stacji benzynowej, co nale˝y zrobiç z nie zu˝ytym paliwem. OSTRZE˚ENIE! W∏àczanie silnika w zamkni´tych lub êle wentylowanych pomieszczeniach mo˝e byç przyczynà Êmierci wskutek uduszenia lub zatrucia tlenkiem w´gla.Paliwo i jego opary sà bardzo ∏atwo palne. Wdychanie oparów paliwa lub kontakt paliwa ze skórà mo˝e doprowadziç do powa˝nych obra˝eƒ. Zachowuj ostro˝noÊç i zapewnij dobrà wentylacj´ podczas post´powania z paliwem.Spaliny silnikowe majà wysokà temperatur´ , mogà zawieraç iskry, które mogà si´ staç przyczynà po˝aru. Nigdy nie w∏àczaj maszyny w pomieszczeniach zamkni´tych lub w pobli˝u materia∏ów ∏atwopalnych!Nie pal tytoniu i nie pozostawiaj goràcych przedmiotów w pobli˝u paliwa.UWAGA! Maszyna wyposa˝ona jest w silnik czterosuwowy. Dopilnuj, aby w zbiorniku oleju zawszy by∏a wystarczajàca iloÊç oleju.UWAGA! Przed uruchomieniem kosiarki sprawdê poziom oleju. Za niski poziom oleju mo˝e spowodowaç powa˝ne uszkodzenie silnika.

OSTRZE˚ENIE! Przed przystàpieniem do tankowania, wy∏àcz silnik i odczekaj kilka minut a˝ ostygnie. Silnik powinien byç wy∏àczony, a wy∏àcznik przestawiony w po∏o˝enie STOP.Zawsze u˝ywaj kanistra na benzyn´, aby uniknàç jej rozlania.Korek wlewowy otwieraj ostro˝nie, poniewa˝ wewnàtrz zbiornika mo˝e panowaç nadciÊnienie.OczyÊç korek wlewowy i powierzchni´ wokó∏ niego.Po zatankowaniu dok∏adnie zakr´ç korek wlewowy. Zaniedbanie mo˝e doprowadziç do powstania po˝aru.Przed uruchomieniem przenieÊ maszyn´ na odleg∏oÊç co najmniej 3 m od miejsca tankowania.DZIA¸ANIE 208 – Polish Ârodki ochrony osobistej Podczas u˝ywania maszyny nale˝y zawsze mieç na sobie zatwierdzone przez odpowiednie w∏adze Êrodki ochrony osobistej. Srodki ochrony osobistej nie eliminujà ryzyka odniesienia obra˝eƒ, natomiast ograniczajà ich rozmiar w razie zaistnienia wypadku. PoproÊ swojego dealera o pomoc w wyborze Êrodków ochrony osobistej. Zawsze nale˝y stosowaç:

• Mocne, przeciwpoÊlizgowe, wysokie obuwie ochronne lub obuwie robocze.

• D∏ugie spodnie z mocnej tkaniny. Nie zak∏adaj krótkich spodni, nie chodê w sanda∏ach lub bez obuwia.

• W razie potrzeby nale˝y stosowaç r´kawice ochronne, np. podczas monta˝u, przeglàdu lub czyszczenia osprz´tu tnàcego Ogólne zasady bezpieczeƒstwa W niniejszym rozdziale opisane zosta∏y podstawowe zasady bezpieczeƒstwa obowiàzujàce podczas obs∏ugi urzàdzenia. Nic nie zastàpi jednak doÊwiadczenia i profesjonalnych umiej´tnoÊci.

• Przed przystàpieniem do pracy maszynà prosimy dok∏adnie i ze zrozumieniem zapoznaç si´ z treÊcià niniejszej instrukcji.

• Pami´taj o tym, ˝e operator ponosi odpowiedzialnoÊç za wypadki i zagro˝enie dla innych ludzi i ich w∏asnoÊci

• Maszyna musi byç utrzymywana w czystoÊci. Znaki i naklejki muszà byç ca∏kowicie czytelne. Kieruj si´ zawsze zdrowym rozsàdkiem Nie jest mo˝liwe omówienie wszystkich sytuacji, w jakich potencjalnie mo˝esz si´ znaleêç. Zawsze zachowuj ostro˝noÊç i kieruj si´ zdrowym rozsàdkiem. Nic nie zastàpi jednak doÊwiadczenia i profesjonalnych umiej´tnoÊci. W razie niepewnoÊci zasi´gnij porady eksperta. Zwróç si´ w tym celu do punktu sprzeda˝y, warsztatu serwisowego lub doÊwiadczonego u˝ytkownika pi∏y. Nigdy nie podejmuj si´ zadaƒ przekraczajàcych Twoje si∏y i umiej´tnoÊci!

OSTRZE˚ENIE! Podczas pracy urzàdzenie niniejsze wytwarza pole elektro- magnetyczne. W pewnych okolicznoÊciach pole to mo˝e zak∏ócaç prac´ aktywnych lub pasywnych implantów medycznych. Przed przystàpieniem do pracy z maszynà w celu ograniczenia ryzyka powa˝nych lub Êmiertelnych obra˝eƒ, osoby posiadajàce implanty medyczne powinny skonsultowaç si´ z lekarzem oraz ich producentem.

OSTRZE˚ENIE! W razie nieuwa˝nego lub nieprawid∏owego pos∏ugiwania si´ maszynà mo˝e ona staç si´ niebezpiecznym narz´dziem, mogàcym spowodowaç obra˝enia lub Êmierç u˝ytkownika lub innych osób. Nigdy nie pozwól, aby dzieci lub osoby nie przeszkolone w obchodzeniu si´ z maszynà, u˝ytkowa∏y jà lub konserwowa∏y. Maszyna nie powinna byç obs∏ugiwana przez osoby o zmniejszonych zdolnoÊciach fizycznych lub umys∏owych, które z powodów zdrowotnych nie mogà jej obs∏ugiwaç bez nadzoru osoby odpowiedzialnej za ich bezpieczeƒstwo. Nigdy nie pozwalaj u˝ywaç maszyny innej osobie nie upewniwszy si´, ˝e przyswoi∏a sobie ona treÊç Instrukcji obs∏ugi. Nigdy nie u˝ywaj maszyny, gdy jesteÊ zm´czony bàdê znajdujesz si´ pod wp∏ywem alkoholu lub leków, które mogà wp∏ywaç ujemnie na wzrok, zdolnoÊç oceny sytuacji i panowanie nad wykonywanymi ruchami.

OSTRZE˚ENIE! Nie autoryzowane zmiany lub/oraz akcesoria mogà byç przyczynà powa˝nych obra˝eƒ lub Êmierci u˝ytkownika bàdê innych osób. Pod ˝adym pozorem nie wolno zmieniaç ani modyfikowaç fabrycznej konstrukcji maszyny bez zezwolenia wydanego przez producenta. Nie wolno dokonywaç w maszynie zmian stanowiàcych modyfikacj´ jej oryginalnej wersji. Nie u˝ywaj maszyny, je˝eli podejrzewasz, ˝e ktoÊ inny wprowadzi∏ w niej zmiany. Nie wolno u˝ywaç maszyny, jeÊli jest ona uszkodzona. Stosuj si´ do zaleceƒ dotyczàcych bezpieczeƒstwa, konserwacji i obs∏ugi technicznej podanych w niniejszej instrukcji. Niektóre czynnoÊci konserwacyjne i serwisowe muszà byç wykonywane przez przeszkolony i wykwalifikowany personel. Patrz wskazówki w cz´Êci zatytu∏owanej Konserwacja

Zawsze nale˝y u˝ywaç wy∏àcznie oryginalnych cz´Êci zamiennych.DZIA¸ANIE Polish – 209 Bezpieczeƒstwo miejsca pracy

• Przed przystàpieniem do koszenia usuƒ z trawnika ga∏´zie, kamienie itp.

• Przedmioty uderzane przez koƒcówk´ tnàcà mogà byç wyrzucane z du˝à si∏à i powodowaç obra˝enia osób lub uszkodzenia przedmiotów. Osoby oraz zwierz´ta muszà si´ znajdowaç w bezpiecznej odleg∏oÊci.

• Nigdy nie u˝ywaç urzàdzenia w niesprzyjajàcych warunkach np. we mgle, deszczu, w miejscach wilgotnych lub mokrych, przy silnym wietrze, na silnym mrozie, gdy wyst´puje ryzyko wy∏adowaƒ atmosferycznych itd. Praca przy z∏ej pogodzie powoduje zm´czenie i wià˝e si´ z dodatkowymi zagro˝eniami, np. Êliskie pod∏o˝e.

• Obserwuj otoczenie, aby upewniç si´, ˝e w pobli˝u nie ma nic, co mo˝e mieç wp∏yw na sprawowanie przez Ciebie kontroli nad maszynà.

• Nale˝y uwa˝aç na korzenie, kamienie, ga∏´zie, wg∏´bienia, rowy itp. Wysoka trawa mo˝e przes∏oniç przeszkody.

• Koszenie na zboczach mo˝e byç niebezpieczne. Nie u˝ywaj kosiarki na bardzo stromych zboczach. Nie nale˝y u˝ywaç kosiarki, gdy pochy∏oÊç terenu przekracza 15 stopni.

• Na terenie pochy∏ym nale˝y pracowaç w kierunku prostopad∏ym do zbocza. O wiele ∏atwiej jest przemieszczaç si´ w poprzek zbocza ni˝ w gór´ i w dó∏.

• Nale˝y uwa˝aç podczas zbli˝ania si´ do naro˝ników lub innych obiektów, które mogà ograniczaç widocznoÊç. Pracuj bezpiecznie

• Kosiarka przeznaczona jest wy∏àcznie do koszenia trawników. Wszelkie inne zastosowania sà zabronione.

• Stosuj Êrodki ochrony osobistej. Patrz wskazówki podane pod rubrykà Ârodki ochrony osobistej.

• Nie uruchamiaj kosiarki, je˝eli nó˝ i wszystkie pokrywy nie sà zamontowane. W przeciwnym razie nó˝ mo˝e spaÊç i spowodowaç obra˝enia.

• Staraj si´, aby nó˝ nie uderza∏ w ˝adne przedmioty, jak np. kamienie, korzenie itp. Mo˝e to doprowadziç do st´pienia si´ no˝a i do wykrzywienia si´ wa∏ka silnika. Wykrzywiony wa∏ek powoduje brak wywa˝enia i silne drgania, co z kolei grozi obluzowaniem si´ no˝a.

• Dêwigni hamulca nie wolno unieruchamiaç przyczepiajàc jà do uchwytu, tak aby trwale do niego przylega∏a, gdy maszyna jest w ruchu.

• Ustaw kosiark´ na równym i p∏askim pod∏o˝u, a nast´pnie uruchom jà. Dopilnuj, aby nó˝ nie dotyka∏ do pod∏o˝a, ani do ˝adnego przedmiotu.

• Ustawiaç si´ zawsze za maszynà. Podczas koszenia wszystkie ko∏a muszà pozostawaç na ziemi, nale˝y trzymaç uchwyt obiema r´kami. R´ce i stopy, nale˝y trzymaç z dala od obracajàcych si´ ostrzy.

• Nie przechylaç urzàdzenia kiedy uruchomiony jest silnik. Nie biegaj z maszynà, gdy jest uruchomiona. Prowadzàc kosiark´ nale˝y chodziç umiarkowanym krokiem.

• Nale˝y zwróciç szczególnà uwag´ podczas ciàgni´cia maszyny w kierunku do siebie.

• Nigdy nie unoÊ ani nie przenoÊ kosiarki, gdy silnik jest uruchomiony. Je˝eli potrzebujesz unieÊç kosiark´, wy∏àcz najpierw silnik i zdejmij przewód ze Êwiecy zap∏onowej.

• Nie wolno kosiç trawnika idàc w kierunku do ty∏u.

• Przechodzàc na inne miejsce pracy nale˝y wy∏àczyç silnik, np. przemieszczajàc kosiark´ po Êcie˝kach ˝wirowych, pod∏o˝u kamiennym, asfalcie itp.

• Nie biegaj z maszynà, gdy jest uruchomiona. Prowadzàc kosiark´ nale˝y chodziç umiarkowanym krokiem.

• Przed przystàpieniem do zmiany wysokoÊci koszenia wy∏àcz silnik. Nigdy nie wykonuj czynnoÊci regulacyjnych, gdy silnik jest uruchomiony.

• Nigdy nie pozostawiaj urzàdzenia bez nadzoru, gdy uruchomiony jest silnik. Wy∏àcz silnik. Upewniç si´, ˝e osprz´t tnàcy przesta∏ si´ obracaç.

• W razie najechania na twardy przedmiot lub w razie powstania wibracji nale˝y maszyn´ zatrzymaç. Zdejmij przewód ze Êwiecy zap∏onowej. Sprawdê, czy maszyna nie jest uszkodzona. Napraw maszyn´, jeÊli zosta∏a uszkodzona. G∏ówne techniki pracy

• Zawsze, nale˝y u˝ywaç ostrego ostrza, aby uzyskaç optymalne rezultaty. T´pe ostrze powoduje nierówne ci´cie, a trawa staje si´ ˝ó∏ta na powierzchni ci´cia.

• Nigdy nie koÊ trawy krócej ni˝ o 1/3 d∏ugoÊci. Jest to szczególnie wa˝ne w okresach suszy. Zacznij koszenie stosujàc du˝à wysokoÊç koszenia. Nast´pnie sprawdê efekt koszenia i ewentualnie obni˝ wysokoÊç koszenia. Je˝eli trawa jest bardzo wysoka, prowadê kosiark´ powoli. Ewentualnie koÊ dwa razy w tym samym miejscu.

• Kosiç za ka˝dym razem w ró˝nych kierunkach, aby uniknàç powstawania pasów na trawniku.

• Przed pociàgni´ciem kosiarki do siebie wy∏àcz nap´d i popchnij jà do przodu na odleg∏oÊç oko∏o 10 cm.

• Gdy zbli˝asz si´ do przeszkody, koniecznie wy∏àcz nap´d. Transport i przechowywanie

• Zabezpiecz sprz´t w czasie transportu, aby uniknàç uszkodzeƒ oraz wypadków.

• Przechowuj urzàdzenie w miejscu niedost´pnym dla dzieci i osób niepowo∏anych.

• Maszyn´ oraz akcesoria nale˝y przechowywaç w miejscu suchym i zabezpieczonym przed mrozem.

• Aby dowiedzieç si´ wi´cej na temat transportu i przechowywania paliwa, patrz rozdzia∏ Obchodzenie si´ z paliwem

• Przed pozostawieniem maszyny bez nadzoru zawsze wyjmuj akumulator. (LC 353VI)DZIA¸ANIE 210 – Polish Uruchamianie i wy∏àczanie Przed uruchomieniem
• Upewnij si´, czy w pobli˝u miejsca pracy nie ma osób nieupowa˝nionych.• Wykonaj przeglàd codzienny. Patrz wskazówki podane w rozdziale „Konserwacja”.• Dopilnuj, aby przewód by∏ dobrze za∏o˝ony na Êwiecy zap∏onowej. Uruchamianie r´czne Podczas uruchamiania silnika nale˝y trzymaç dêwigni´ hamulca silnika przyciÊni´tà do uchwytu.LB 348V, LC 348V, LC 353V• Stanàç za kosiarkà.• Ujmij uchwyt rozrusznika prawà r´kà i ciàgnij powoli, a˝ poczujesz opór (zaz´bienie rozrusznika) Pociàgnàç, u˝ywajàc odpowiedniej si∏y, aby uruchomiç silnik. Nigdy nie owijaj linki rozrusznika wokó∏ d∏oni. LC 353VB• Stanàç za kosiarkà.• Przesuƒ wy∏àcznik do po∏o˝enia w∏àczenia.Ujmij uchwyt rozrusznika prawà r´kà i ciàgnij powoli, a˝ poczujesz opór (zaz´bienie rozrusznika) Pociàgnàç, u˝ywajàc odpowiedniej si∏y, aby uruchomiç silnik. Nigdy nie owijaj linki rozrusznika wokó∏ d∏oni.LC353VB wyposa˝one sà w hamulec no˝a tnàcego. Aby wprawiç no˝e w ruch obrotowy, nale˝y:• Zwolnij zaczep na hamulcu no˝a (1).• Pociàgnij do siebie dêwigni´ hamulca silnikowego (2) Uruchamianie elektryczne LC 348VE, LC 353VELC 348VE oraz LC 353VE wyposa˝one sà w starter elektroniczny, który nale˝y u˝ywaç w nast´pujàcy sposób:• Przed pierwszym u˝yciem startera elektronicznego nale˝y na∏adowaç akumulator. Patrz wskazówki podane w rozdziale „Konserwacja”.• Przysuƒ dêwigni´ hamulca silnika do uchwytu sterowniczego.• W∏ó˝ kluczyk zap∏onu i naciÊnij go.LC 353VIMaszyna jest wyposa˝ona w funkcj´ uruchamiania elektrycznego za poÊrednictwem dêwigni uruchamiania.• Przed pierwszym u˝yciem rozrusznika elektronicznego nale˝y aktywowaç akumulator. Patrz wskazówki podane w rozdziale „Konserwacja”.Model LC 353VI jest wyposa˝ony w zabezpieczenie przed niepo˝àdanym uruchomieniem urzàdzenia. Post´puj zgodnie z poni˝szymi wskazówkami, aby uruchomiç silnik i wprawiç w ruch ostrza:• UmieÊç akumulator w odpowiedniej komorze na silniku i sprawdê stan akumulatora.Wi´cej informacji na ten temat znajduje si´ w sekcji Akumulator".• Zwolnij zabezpieczenie przed niepo˝àdanym uruchomieniem (1).• Pociàgnij do siebie dêwigni´ uruchamiania (2). Po uruchomieniu silnika rozrusznik zostanie zatrzymany. OSTRZE˚ENIE! Przed przystàpieniem do pracy maszynà prosimy dok∏adnie i ze zrozumieniem zapoznaç si´ z treÊcià niniejszej instrukcji.Stosuj Êrodki ochrony osobistej. Patrz wskazówki podane pod rubrykà Ârodki ochrony osobistej.

• W celu w∏àczenia nap´du kó∏ jezdnych pociàgnij dêwigni´ sprz´g∏a do siebie. JeÊli nap´d s∏abnie, wyreguluj link´ sprz´g∏a. D∏ugoÊç linki sprz´g∏a mo˝na precyzyjnie wyregulowaç przy u˝yciu Êruby regulacyjnej.

• Aby napiàç link´ oraz zwi´kszyç pr´dkoÊç, przekr´ç Êrub´ regulacji przeciwnie do ruchu wskazówek zegara. Sprawdê, czy linki nie sà napi´te zbyt mocno. JeÊli kosiarka zaczyna jazd´, mimo ˝e dêwignia sprz´g∏a pozostaje w po∏o˝eniu neutralnym, poluzuj link´.

• Aby poluzowaç link´ oraz zmniejszyç pr´dkoÊç, przekr´ç Êrub´ regulacji zgodnie z ruchem wskazówek zegara. Wy∏àczanie silnika LB 348V, LC 348V, LC 348VE, LC 353V, LC 353VE, LC353VI

• Aby zatrzymaç silnik, zwolnij dêwigni´ hamulca silnika / dêwigni´ uruchamiania. Roz∏àczenie nap´du nast´puje tak˝e po zwolnieniu dêwigni hamulca silnika / dêwigni uruchamiania. LC353VB Nó˝ przestaje si´ obracaç, gdy zwolnisz dêwigni´ hamulca. Silnik zostaje wy∏àczony w wyniku przestawienia wy∏àcznika w po∏o˝enie "stop". WA˚NE! W przypadku modeli LC 348VE i LC 353VE nale˝y wyjàç kluczyk. Model LC 353VI Nale˝y zawsze wyjmowaç akumulator z urzàdzenia, kiedy nie jest ono u˝ywane.KONSERWACJA 212 – Polish Uwagi ogólne

• Regularnie oddawaj urzàdzenie do autoryzowanego punktu sprzeda˝y Husqvarna w celu jego kontroli i dokonania koniecznych regulacji lub napraw.

• Wymieƒ wszystkie uszkodzone, zu˝yte lub zniszczone cz´Êci.

• Zawsze nale˝y u˝ywaç wy∏àcznie oryginalnych cz´Êci zamiennych. Plan konserwacji W planie konserwacji mo˝esz zobaczyç, które cz´Êci maszyny wymagajà konserwacji i w jakich odst´pach czasu nale˝y jà wykonywaç. Odst´py czasu sà skalkulowane przy za∏o˝eniu codziennego u˝ytkowania maszyny i mogà si´ ró˝niç przy innej intensywnoÊci u˝ytkowania. *Patrz wskazówki w rozdziale „Zespo∏y zabezpieczajàce maszyny”. Kontrola ogólna

• Sprawdê, czy Êruby i nakr´tki sà dokr´cone. LC353VB Sprawdê, czy zacisk przewodu jest dobrze przytwierdzony do wspornika. JeÊli zacisk przewodu wydaje si´ zbyt luêny lub wypad∏, przytwierdê go z powrotem. Czyszczenie zewn´trzne

• Za pomocà szczotki oczyÊç kosiark´ z liÊci, trawy itp.

• Nie u˝ywaç myjek wysokociÊnieniowych do czyszczenia maszyny.

• Nigdy nie polewaç wody bezpoÊrednio na silnik.

• OczyÊç otwory wlotowe powietrza w obudowie rozrusznika. Sprawdê stan rozrusznika i linki.

• Przed rozpocz´ciem czyszczenia powierzchni pod os∏onà urzàdzenia tnàcego opró˝nij zbiornik paliwa i u∏ó˝ maszyn´ na boku tak, aby t∏umik by∏ skierowany w dó∏. Czyszczenie obudowy przek∏adni.

• Usuƒ drzwi otworu serwisowego.

• Za pomocà szczotki usuƒ liÊcie i traw´ z obudowy przek∏adni. W razie potrzeby umyj obudow´ przek∏adni wodà. W przypadku modeli LC348Ve i LC353VE koniecznie od∏àcz akumulator. Poziom oleju Podczas sprawdzania oleju kosiarka powinna staç na równym pod∏o˝u. Sprawdê poziom oleju za pomocà pr´towego wskaênika poziomu oleju, znajdujàcego si´ przy korku wlewu oleju.

• Zdjàç korek wlewu oleju i wytrzeç do sucha pr´towy wskaênik poziomu oleju.

• W∏o˝yç wskaênik na miejsce. Korek wlewu oleju musi byç ca∏kowicie wkr´cony, aby wskazanie poziomu oleju by∏o prawid∏owe.

• Je˝eli poziom oleju jest zbyt niski, dolej oleju, tak aby jego poziom si´ga∏ do górnego oznaczenia na pr´towym wskaêniku poziomu oleju.

OSTRZE˚ENIE! U˝ytkownikowi wolno wykonywaç tylko te czynnoÊci konserwacyjne i serwisowe, które sà opisane w niniejszej instrukcji obs∏ugi. Wi´ksze i bardziej skomplikowane prace powinny byç wykonywane w autoryzowanym warsztacie serwisowym. Przed rozpocz´ciem sprawdzania dzia∏ania lub wykonaniem prac konserwacyjnych nale˝y wy∏àczyç silnik. Aby zapobiec przypadkowemu uruchomieniu urzàdzenia, nale˝y zdjàç przewód zap∏onowy ze Êwiecy. W maszynach wyposa˝onych w rozrusznik elektryczny nale˝y tak˝e wyjàç kluczyk zap∏onu lub akumulator. Je˝eli maszyna nie jest prawid∏owo konserwowana i nie jest poddawana profesjonalnie wykonywanym naprawom oraz/lub obs∏ugom technicznym, jej okres u˝ytkowy jest krótszy oraz wi´ksze jest ryzyko wypadków. Je˝eli potrzebujesz wi´cej informacji, skontaktuj si´ z najbli˝szym warsztatem serwisowym. Przeglàd codziennyPrzeglàd cotygodnio 50 godzinCo najmniej raz do rokuKontrola ogólnaÂwieca zap∏onowaWymiana i regulacja paska klinowegoWymiana i regulacja paska klinowegoPoziom oleju T∏umik* Filtr powietrza Filtr powietrzaCzyszczenie zewn´trzneSystem t∏umienia wibracji*System paliwowySystem paliwowyOsprz´t tnàcyWymiana olejuWymiana olejuObudowa zespo∏u koszàcego i obudowa ochronna*Dêwignia hamulca silnika*KONSERWACJA Polish – 213 Wymiana oleju

• Opró˝nij zbiornik paliwa.• Odkr´ç korek wlewu oleju.• UmieÊciç odpowiednie naczynie do zebrania oleju. • SpuÊç olej przechylajàc silnik tak, aby olej wyciek∏ przez otwór wlewowy. Dowiedz si´ w najbli˝szej stacji paliw, co nale˝y zrobiç z pozosta∏ym nadmiarem oleju silnikowego.• Nalej nowego oleju silnikowego wysokiej jakoÊci. Patrz instrukcja w cz´Êci „Dane techniczne”. Osprz´t tnàcy
• Skontroluj, czy narz´dzia tnàce nie sà uszkodzone bàdê p´kni´te. Uszkodzone narz´dzia tnàce nale˝y wymieniç na nowe.• Skrupulatnie przestrzegaj, aby nó˝ zawsze by∏ dobrze naostrzony i prawid∏owo wywa˝ony. Wymiana no˝y Demonta˝:• Odkr´ç Êrub´ mocujàcà nó˝.• Wymieniç stary nó˝. Upewniç si´, ˝e wspornik no˝a nie jest uszkodzony. Sprawdê tak˝e, czy Êruba mocujàca no˝a jest ca∏a i czy wa∏ek silnika nie jest wygi´ty.Monta˝:• Ostrze nale˝y montowaç tak, aby zakrzywione koƒce skierowane by∏y w stron´ pokrywy.• UmieÊciç nó˝ z podk∏adkà ciernà dotykajàcà wspornika no˝a. Upewniç si´, ˝e nó˝ jest prawid∏owo wyÊrodkowany na wa∏ku. Aby uniknàç drgaƒ, nale˝y umieÊciç nó˝ kosiarki w taki sposób, aby oznakowanie wspornika no˝a widoczne by∏o na bokach no˝a.• Za∏ó˝ podk∏adk´ i dokr´ç mocno Êrub´. Ârub´ nale˝y dokr´caç momentem 45-60 Nm.• Obracaç ostrzem no˝a za pomocà r´ki i sprawdziç, czy obraca si´ swobodnie.• Przeprowadziç ruch testowy urzàdzenia. OSTRZE˚ENIE! Wykonujàc czynnoÊci serwisowe i konserwacyjne przy osprz´cie tnàcym u˝ywaj zawsze solidnych r´kawic ochronnych. No˝e sà bardzo ostre i ∏atwo si´ o nie skaleczyç.UWAGA! Po naostrzeniu no˝e nale˝y wywa˝yç. Wywa˝anie, wymiana lub ostrzenie no˝a tnàcego powinna byç przeprowadzona w centrum serwisowym.No˝e uszkodzone wskutek najechania na przeszkod´ nale˝y wymieniç.WA˚NE!Zawsze zachowuj ostro˝noÊç i kieruj si´ zdrowym rozsàdkiem. Nie podejmuj si´ prac, je˝eli uwa˝asz, ˝e przekraczajà one Twoje kwalifikacje. Je˝eli po przeczytaniu niniejszej instrukcji nadal nie masz pewnoÊci co do sposobów post´powania, nie kontynuuj pracy zanim nie zwrócisz si´ o porad´ do eksperta. Skontaktuj si´ z autoryzowanym punktem serwisowym.Nale˝y stosowaç wy∏àcznie oryginalne cz´Êci zamienne. Wi´cej informacji patrz sekcja „Dane techniczne”.KONSERWACJA 214 – Polish Akumulator LC 353VE, LC 348VE Akumulator jest ca∏kowicie zamkni´tà 12 - woltowà baterià o∏owiowà, która zazwyczaj nie wymaga konserwacji. Akumulator jest ∏adowany w trakcie koszenia. JeÊli kolejny raz nie mo˝na uruchomiç silnika, mo˝e to oznaczaç, ˝e akumulator jest roz∏adowany. W takim przypadku, nale˝y uruchomiç silnik r´cznie za pomocà linki rozrusznika. Ca∏kowicie roz∏adowany akumulator mo˝na na∏adowaç za pomocà dostarczonego prostownika.

• Sprawdê stan wszystkich przewodów elektrycznych i koƒcówek pod∏àczeniowych. Nie u˝ywaj urzàdzenia z uszkodzonym przewodem lub wtyczkà, lecz oddaj je do autoryzowanego warsztatu serwisowego w celu naprawy. ¸adowanie akumulatora

• Od∏àczyç wtyk przewodu przy akumulatorze.

• Pod∏àczyç akumulator do prostownika, a prostownik do gniazdka Êciennego (220 V, 50 Hz). LC 353VI Akumulator jest wy∏àcznikiem bezpieczeƒstwa i mo˝na go montowaç na silniku tylko wtedy, gdy maszyna jest u˝ywana. Urzàdzenie jest zasilane akumulatorem litowym 10,8 V z inteligentnym uk∏adem elektronicznym, który nale˝y aktywowaç przed pierwszym u˝yciem. UmieÊç akumulator w ∏adowarce i poczekaj, a˝ zapali si´ co najmniej 1 zielona kontrolka (10 sekund). Akumulator jest gotowy do zamontowania na silniku. Na∏aduj akumulator. Akumulator jest wyposa˝ony w czytelny wskaênik napi´cia z 4 kontrolkami LED. JeÊli napi´cie jest zbyt niskie (pali si´ 1 kontrolka LED lub wszystkie kontrolki sà zgaszone), umieÊç akumulator w ∏adowarce i pod∏àcz jà do gniazda zasilania (220 V, 50 Hz). Na∏adowanie roz∏adowanego akumulatora trwa ok. 60 minut. Szybkie ∏adowanie akumulatora przez krótszy czas nie spowoduje jego uszkodzenia. Âwieca zap∏onowa

• Je˝eli maszyna ma ma∏à moc, trudno jest jà uruchomiç lub pracuje nierówno na biegu ja∏owym, nale˝y zawsze sprawdziç najpierw stan Êwiecy zap∏onowej, zanim podj´te zostanà inne Êrodki zaradcze.

• JeÊli Êwieca zap∏onowa jest zabrudzona, nale˝y jà wyczyÊciç i sprawdziç, czy odst´p mi´dzy elektrodami wynosi 0,5 mm. W razie potrzeby wymieƒ je na nowe. Filtr powietrza

• Zdejmij pokryw´ filtra powietrza, a nast´pnie wyjmij filtr.

• OczyÊç filtr postukujàc nim lekko o równe pod∏o˝e. Do czyszczenia filtra nigdy nie u˝ywaj spr´˝onego powietrza lub rozpuszczalników zawierajàcych rop´ naftowà, jak np. nafta.

• Ca∏kowite oczyszczenie filtra po pewnym okresie u˝ytkowania nie jest mo˝liwe. Dlatego te˝ filtr nale˝y regularnie (w sta∏ych odst´pach czasu) wymieniaç na nowy. Uszkodzony filtr powietrza nale˝y natychmiast wymieniç na nowy.

• Zak∏adajàc filtr powietrza dopilnuj, aby szczelnie przylega∏ do uchwytu filtra. System paliwowy

• Sprawdê, czy korek wlewu paliwa i jego uszczelka nie sà uszkodzone.

• Sprawdê wà˝ paliwowy. W razie potrzeby wymieƒ go na nowy. Recykling To urzàdzenie spe∏nia warunki wieloletniej trwa∏oÊci. Przyczyni si´ to do zminimalizowania wp∏ywu urzàdzenia na Êrodowisko. Przeprowadzaç czynnoÊci serwisowe i konserwacyjne zgodnie z instrukcjami zawartymi w niniejszej instrukcji obs∏ugi. W ten sposób wyd∏u˝a si´ ˝ywotnoÊç silnika i minimalizuje niebezpieczne emisje. Urzàdzenie jest demontowane, a cz´Êci sà segregowane w zale˝noÊci od materia∏ów, w celu recyklingu. Wi´kszoÊç cz´Êci tego urzàdzenia nadaje si´ do recyklingu. WA˚NE! Zu˝ytego akumulatora nie nale˝y wyrzucaç razem z odpadami domowymi! Nale˝y oddaç go do najbli˝szego warsztat obs∏ugi technicznej lub punktu odbioru. UWAGA! Akumulator mo˝e wymagaç na∏adowania raz lub dwa razy w ciàgu sezonu koszenia i zawsze nale˝y go na∏adowaç przed okresem przechowywania zimowego. Nie ∏adowaç w temperaturze poni˝ej +5° C. WA˚NE! W tym modelu akumulator stanowi element zabezpieczajàcy. Nale˝y stosowaç wy∏àcznie oryginalne cz´Êci zamienne. Kontrolka na akumulatorze. Procedura Ciàg∏e Êwiat∏o czerwone ¸adowanie akumulatora. Migajàce Êwiat∏o czerwone Temperatura akumulatora jest zbyt wysoka. Akumulator rozpocznie ∏adowanie, gdy osiàgnie w∏aÊciwà temperatur´. Ciàg∏e Êwiat∏o zielone Akumulator jest w pe∏ni na∏adowany. Migajàce Êwiat∏o czerwone i zielone Akumulator jest uszkodzony i nale˝y go wymieniç. UWAGA! Stosuj wy∏àcznie Êwiece zalecane przez producenta. Niew∏aÊciwa Êwieca mo˝e byç przyczynà zatarcia t∏oka/cylindra.Polish – 215 DANE TECHNICZNE Dane techniczne Uwaga 1 Moc silnika podana jest jako Êrednia, wyjÊciowa moc znamionowa (przy podanych obrotach) dla typowego modelu produkowanego silnika zmierzonego wg normy SAE J1349/ISO1585. WartoÊci dla silników produkowanych masowo mogà byç inne. Aktualna moc wyjÊciowa zainstalowanego na maszynie silnika zale˝eç b´dzie od pr´dkoÊci obrotowej, warunków otoczenia oraz innych wartoÊci. Uwaga 2: Emisj´ ha∏asu do otoczenia zmierzono jako moc akustycznà (L

), zgodnie z dyrekrywà WE 2000/14/EG. Uwaga 3: Odnotowane dane dla ciÊnienia akustycznego majà typowe rozproszenie statystyczne (odchylenie standardowe) w wysokoÊci 1,2 dB (A). Uwaga 4: Odnotowane dane dla poziomu wibracji majà typowe rozproszenie statystyczne (odchylenie standardowe) w wysokoÊci 0,2 m/s

Obroty, obr/min 2900 2900 2900 2900 Nominalna moc silnika, kW (patrz uwaga 1) 2,7 2,7 2,7 2,7 Uk∏ad zap∏onowy Âwieca zap∏onowa Champion QC12YC Champion QC12YC Champion QC12YC Champion QC12YC Odst´p mi´dzy elektrodami Êwiecy, mm 0,5 0,5 0,5 0,5 Uk∏ad zasilania/smarowania PojemnoÊç zbiornika paliwa, litry 1,0 1,0 1,0 1,0 PojemnoÊç zbiornika oleju, w litrach 0,6 0,6 0,6 0,6 Olej silnikowy SAE 30 SAE 30 SAE 30 SAE 30 Masa Kosiarka z pustymi zbiornikami, kg 41 45 43 42 Emisje ha∏asu (patrz ad. 2) Poziom mocy akustycznej, mierzony dB(A) 98 97 98 97 Poziom mocy akustycznej, gwarantowany

Poziomy g∏oÊnoÊci (patrz ad. 3) Poziom ciÊnienia akustycznego przy uchu operatora, dB(A)

Poziomy wibracji (Patrz ad. 4) Uchwyt, m/s

Li-ion, 12V/ 15,7Wh216 – Polish DANE TECHNICZNE Uwaga 1: Moc silnika podana jest jako Êrednia, wyjÊciowa moc znamionowa (przy podanych obrotach) dla typowego modelu produkowanego silnika zmierzonego wg normy SAE J1349/ISO1585. WartoÊci dla silników produkowanych masowo mogà byç inne. Aktualna moc wyjÊciowa zainstalowanego na maszynie silnika zale˝eç b´dzie od pr´dkoÊci obrotowej, warunków otoczenia oraz innych wartoÊci. Uwaga 2: Emisj´ ha∏asu do otoczenia zmierzono jako moc akustycznà (L

), zgodnie z dyrekrywà WE 2000/14/EG. Uwaga 3: Odnotowane dane dla ciÊnienia akustycznego majà typowe rozproszenie statystyczne (odchylenie standardowe) w wysokoÊci 1,2 dB (A). Uwaga 4: Odnotowane dane dla poziomu wibracji majà typowe rozproszenie statystyczne (odchylenie standardowe) w wysokoÊci 0,2 m/s

Obroty, rpm 2900 2900 2900 Nominalna moc silnika, kW (patrz uwaga 1) 2,4 2,4 2,4 Uk∏ad zap∏onowy Âwieca zap∏onowa Champion RJ19LM Champion RJ19LM Champion RJ19LM Odst´p mi´dzy elektrodami Êwiecy, mm 0,5 0,5 0,5 Uk∏ad zasilania/smarowania PojemnoÊç zbiornika paliwa, litry 1,2 1,2 1,2 PojemnoÊç zbiornika oleju, w litrach 0,6 0,6 0,6 Olej silnikowy SAE 30 SAE 30 SAE 30 Masa Kosiarka z pustymi zbiornikami, kg 40 42 36 Emisje ha∏asu (patrz ad. 2) Poziom mocy akustycznej, mierzony dB(A) 94 93 94 Poziom mocy akustycznej, gwarantowany L

dB(A) 95 95 95 Poziomy g∏oÊnoÊci (patrz ad. 3) Poziom ciÊnienia akustycznego przy uchu operatora, dB(A) 80 80 80 Poziomy wibracji (Patrz ad. 4) Uchwyt, m/s
