BRUKSANVISNING LC 141i HUSQVARNA

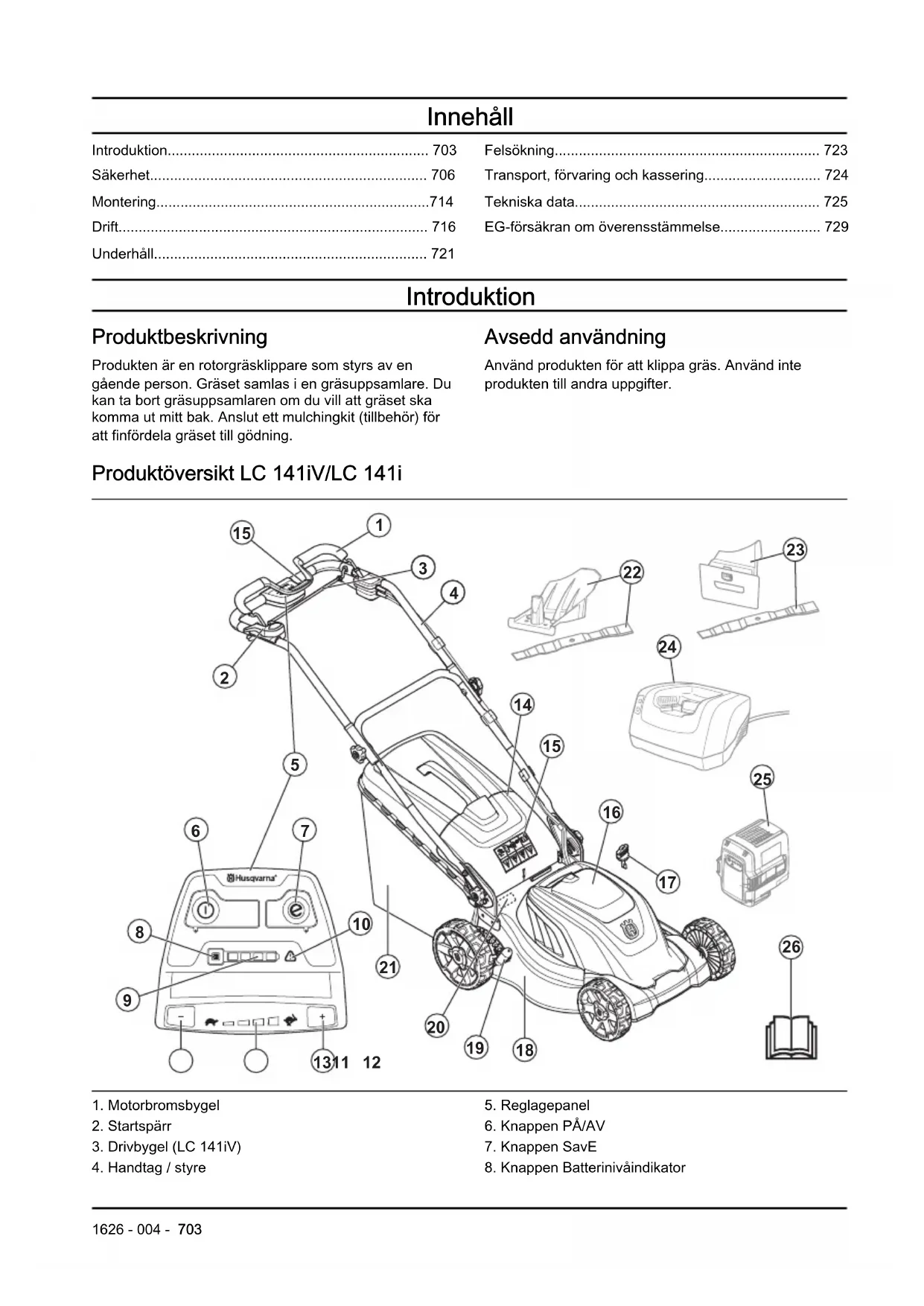

• 1626 - 004 -Innehåll Introduktion p. 703
• Säkerhet p. 706
• Montering p. 714
• Drift p. 716
• Underhåll p. 721
• Felsökning p. 723
• Transport, förvaring och kassering p. 724
• Tekniska data p. 725
• EG‐försäkran om överensstämmelse Introduktion Produktbeskrivning Produkten är en rotorgräsklippare som styrs av en gående person. Gräset samlas i en gräsuppsamlare. Du kan ta bort gräsuppsamlaren om du vill att gräset ska komma ut mitt bak. Anslut ett mulchingkit (tillbehör) för att finfördela gräset till gödning. Avsedd användning Använd produkten för att klippa gräs. Använd inte produkten till andra uppgifter. Produktöversikt LC 141iV/LC 141i p. 729

1626 - 004 - 7039. Indikator för batteriladdning

10. Varningsindikator (LYSDIODEN FÖR FEL)

11. Knappen sänka hastighet (LC 141iV)

22. Mulchingkit (tillbehör för LC 141iV)

23. Mulchingkit (tillbehör för LC 141i)

3. Uttag för nätsladd

Symboler på produkten Skador eller dödsfall kan inträffa för användaren eller människor runt omkring om produkten 704 1626 - 004 -inte används försiktigt och korrekt. Läs igenom bruksanvisningen och se till att du förstår innehållet innan du använder produkten. Håll alltid människor och djur på säkert avstånd från arbetsområdet. Akta dig för utslungade föremål och rikoschetter. Varning! Håll händer och fötter borta från den roterande kniven. Varning! Håll händer och fötter borta från roterande delar. Ta ur tändningsnyckeln innan du utför underhåll på produkten. (modell LC 141iV/LC 141i) Koppla bort produkten från eluttaget innan du utför underhåll på produkten. (modell LC 141C) IPX1 – Produkten har skydd mot droppande vatten (modell LC 141iV/ LC 141i) IPX4 – Produkten har skydd mot vattenstänk (modell LC 141C) Låt inte regn falla på produkten (modell LC 141iV/LC 141i) Varning! Se till att produkten inte hamnar över nätsladden. Det kan orsaka elektriska stötar eller skada på produkten. (modell LC 141C) Denna produkt överensstämmer med gällande EG-direktiv. Bulleremissioner till omgivningen enligt Europeiska Gemenskapens direktiv. Produktens emission anges i avsnittet Tekniska data och på etiketten. Likström. 36 V Dubbelisolerad. 1626 - 004 - 705Återvinn pro- dukten vid en återvinnings- station för elektrisk och elektronisk ut- rustning. (Gäl- ler endast Eu- ropa) Startprocedur för modell LC 141iV/ LC 141i: tryck på knappen PÅ/AV, lyft på startspärren, tryck ned mo- torbromsby- geln. Startprocedur för modell LC 141C: lyft på startspärren, tryck ned motorbromsbygeln. Stoppa genom att släppa motorbromsbygeln. Långsamt Snabb Kod som kan skannas Notera: Övriga symboler/etiketter på produkten avser specifika krav för certifieringar på vissa marknader. Produktansvar Enligt lagstiftningen för produktansvar ansvarar vi inte för skador som vår produkt orsakar om:

• produkten repareras felaktigt

• produkten repareras med delar som inte kommer från tillverkaren eller inte har godkänts av tillverkaren

• produkten har ett tillbehör som inte kommer från tillverkaren eller inte har godkänts av tillverkaren

• produkten inte repareras vid ett godkänt servicecenter eller av en godkänd person. Säkerhet Säkerhetsdefinitioner Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen. VARNING: Används om det finns risk för skador eller dödsfall för användaren eller kringstående om anvisningarna i bruksanvisningen inte följs. OBSERVERA: Används om det finns risk för skada på produkten, annat material eller det angränsande området om anvisningarna i bruksanvisningen inte följs. Notera: Används för att ge mer information som är nödvändig i en viss situation. Allmänna säkerhetsanvisningar VARNING: Läs varningsinstruktionerna nedan innan du använder produkten. 706 1626 - 004 -• Denna produkt är farlig om den används på fel sätt, och om du inte är försiktig. Skada eller dödsfall kan inträffa om du inte följer säkerhetsinstruktionerna.

Denna produkt alstrar ett elektromagnetiskt fält under drift. Detta fält kan under vissa omständigheter ge påverkan på aktiva eller passiva medicinska implantat. För att reducera risken för omständigheter som kan leda till allvarliga eller livshotande skador rekommenderar vi därför personer med implantat att rådgöra med läkare samt tillverkaren av det medicinska implantatet innan denna produkt används.

Var alltid försiktig och använd sunt förnuft. Om du inte vet hur du ska använda produkten i en särskild situation ska du stanna den och tala med en Husqvarna-återförsäljare innan du fortsätter.

Tänk på att användaren kommer att hållas ansvarig för olyckor som involverar andra människor eller deras egendom.

Håll produkten ren. Se till att du kan läsa skyltar och dekaler tydligt.

Låt aldrig barn eller personer som inte känner till de här instruktionerna använda produkten. Det kan finnas en åldersgräns för användning enligt lokala föreskrifter.

Övervaka alltid en person med nedsatt fysisk eller mental kapacitet som använder produkten. En vuxen person måste vara närvarande hela tiden.

Använd aldrig produkten om du är trött, sjuk eller om du är påverkad av alkohol, droger eller läkemedel. Detta har en negativ inverkan på din syn, ditt omdöme och din kroppskontroll.

Använd inte produkten om den är trasig.

Modifiera aldrig den här produkten och använd den inte om det är möjligt att den har blivit modifierad av andra. Säkerhet i arbetsområdet VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

Ta bort föremål som grenar, kvistar och stenar från arbetsområdet innan du använder produkten. 1626 - 004 - 707• Objekt som slår mot skärutrustningen kan slungas ut och orsaka skador på personer och föremål. Håll alltid människor och djur på säkert avstånd från produkten.

Använd aldrig produkten i dåligt väder, som dimma, regn, hård vind, extrem kyla och risk för blixtnedslag. Det är ansträngande att använda produkten i dåligt väder eller på fuktiga eller våta platser. Dåligt väder kan leda till farliga förhållanden, t.ex. hala ytor.

Håll utkik efter personer, föremål och situationer som kan förhindra säker användning av produkten.

Håll utkik efter hinder, som rötter, stenar, grenar, gropar och diken. Långt gräs kan dölja hinder.

Det kan vara farligt att klippa gräs i sluttningar. Klipp inte alltför branta sluttningar. Använd inte produkten i terräng som lutar mer än 15°.

Var mycket försiktig när du ändrar riktning i sluttningar. Klipp tvärs över sluttningar. Inte upp och ned.

Var uppmärksam när du närmar dig dolda hörn och föremål som skymmer sikten. Arbetssäkerhet VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

Använd enbart den här produkten för att klippa gräsmattor. Det är inte tillåtet att använda den för andra uppgifter.

Använd personlig skyddsutrustning. Se Personlig skyddsutrustning på sida 709

Se till att du vet hur man snabbt stoppar motorn i en nödsituation.

Använd inte produkten i regn eller vid blöta förhållanden. Risken för elektriska stötar ökar om vatten kommer in i produkten.

Använd inte produkten utan att kniven och alla kåpor är korrekt monterade. En felaktigt monterad kniv kan lossna och orsaka personskador.

Se till att kniven inte slår emot föremål som stenar och rötter. Detta kan göra att kniven skadas och böja motoraxeln. En böjd axel orsakar kraftiga vibrationer och risken för att

1626 - 004 -kniven lossnar blir mycket hög.

Om kniven träffar ett föremål eller om det uppstår vibrationer ska du omedelbart stanna produkten. Slå av motorn, vrid tändningsnyckeln till 0 och ta loss batteriet (modell LC 141iV och LC 141i) eller koppla ur nätsladden (modell LC 141C). Kontrollera om det finns några skador på produkten. Reparera skadorna eller låt en behörig serviceverkstad utföra reparationen.

Fäst aldrig motorbromsbygeln permanent på handtaget när motorn är igång.

Ställ produkten på ett stabilt plant underlag och starta den. Se till att kniven inte vidrör marken eller andra föremål.

Håll dig alltid bakom produkten när du använder den.

Låt alla hjul stå på marken och håll båda händerna på handtaget när du använder produkten. Håll händer och fötter borta från de roterande knivarna.

Luta inte produkten när motorn är igång.

Var försiktig när du drar produkten bakåt.

Lyft aldrig upp produkten när motorn är igång. Om du måste lyfta produkten stänger du av motorn, vrider tändningsnyckeln till 0 och tar loss batteriet (modell LC 141iV och LC 141i) eller kopplar ur nätsladden (modell LC 141C).

Gå inte baklänges när du använder produkten.

Stäng av motorn när du rör dig över områden utan gräs, t.ex. gångar av grus, sten och asfalt.

Spring inte med produkten när motorn är igång. Gå alltid när du använder produkten.

Stäng av motorn innan du ändrar klipphöjden. Gör aldrig justeringar med motorn igång.

Lämna aldrig produkten utanför ditt synfält med motorn igång. Stäng av motorn och se till att skärutrustningen inte roterar. Säkerhetsinstruktioner för drift Personlig skyddsutrustning VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

Personlig skyddsutrustning kan inte eliminera skaderisken 1626 - 004 - 709helt, men den reducerar effekten av en skada vid ett eventuellt olyckstillbud. Be din återförsäljare om hjälp med att välja rätt utrustning.

Använd kraftiga halksäkra kängor eller skor. Använd inte öppna skor och var inte barfota.

Använd tjockare långbyxor.

Använd skyddshandskar vid behov, till exempel när du ansluter, undersöker eller rengör skärutrustningen. Säkerhetsanordningar på produkten VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd inte en produkt med defekta säkerhetsanordningar.

• Kontrollera säkerhetsanordningarna regelbundet. Om säkerhetsanordningarna är defekta ska du prata med din Husqvarna serviceverkstad. Kontrollera klippkåpan Klippkåpan dämpar vibrationerna och minskar risken för skador orsakade av kniven.

• Undersök klippkåpan för att se till att där inte finns några skador, t.ex. sprickor. Motorbromsbygel Motorbromsbygeln stänger av motorn. När motorbromsbygeln släpps stannar motorn. För att inspektera motorbromsen ska du starta motorn och sedan släppa motorbromsbygeln. Om motorn inte stannar inom tre sekunder ska du låta en godkänd Husqvarna-serviceverkstad justera motorbromsen. Säkerhetsnyckel (modellerna LC 141iV och LC 141i) Säkerhetsnyckeln finns under batteriluckan. Säkerhetsnyckeln kopplar in batteriet som matar motorn med ström.

• Starta och stäng av motorn för att kontrollera säkerhetsnyckeln.

• Om säkerhetsnyckeln fungerar korrekt startar motorn endast när nyckeln är i position 1. Undersöka startspärren Gör en kontroll av startspärren för att se till att den hindrar drift av motorn.

1. Tryck motorbromsbygeln i handtagets riktning.

Startspärren stoppar rörelsen.

2. Tryck ut startspärren.

3. Lossa startspärren och se till att den går tillbaka till

1626 - 004 -Använda nätsladdshållaren (modell LC 141C) Nätsladdshållaren minskar belastningen på nätuttaget och nätsladden. Nätsladdshållaren minskar också risken för att du ska falla.

1. Gör en smal ögla genom att böja nätsladden.

2. Placera öglan i hålet i nätsladdshållaren.

3. Placera öglan runt kroken.

4. Dra åt nätsladden så öglan spänns åt runt kroken.

Batterisäkerhet VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

Använd endast laddningsbara batterier från Husqvarna som strömkälla för relaterade Husqvarna-produkter. På grund av risken för skador ska du inte använda batteriet som strömkälla för andra enheter.

Använd inte batterier som inte är laddningsbara.

Risk för elektrisk stöt. Anslut inte batteripolerna till nycklar, mynt, skruvar eller andra metallföremål. Det kan orsaka kortslutning i batteriet.

Placera inte föremål i luftspringorna på batteriet.

Håll batteriet borta från direkt solljus, värme och öppen eld. Batteriet kan explodera och orsaka brännskador och/eller kemiska brännskador.

Håll batteriet borta från regn och fuktiga förhållanden.

Håll batteriet borta från mikrovågor och högt tryck.

Försök inte ta isär eller krossa batteriet.

Om batteriet läcker ska du inte låta vätskan komma i kontakt med huden eller ögonen. Om du har rört vid vätskan ska du rengöra området med stora mängder vatten och kontakta läkare.

Använd batteriet vid temperaturer mellan –10 °C och 40 °C.

Rengör inte batteriet eller batteriladdaren med vatten. Se Rengöra batteriet och batteriladdaren på sida 722

Använd inte ett defekt eller skadat batteri.

Håll batterier som förvaras borta från metallföremål, exempelvis spikar, mynt och smycken. 1626 - 004 - 711Säkerhet, batteriladdare VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

Använd endast QC- batteriladdare för att ladda utbytesbatterier från Husqvarna.

Risk för elektrisk stöt eller kortslutning. Placera inte föremål i luftspringorna på laddaren. Försök inte plocka isär batteriladdaren. Anslut inte laddarens kontakter till metallföremål. Använd ett godkänt eluttag.

Denna produkt alstrar ett elektromagnetiskt fält under drift. Detta fält kan under vissa omständigheter ge påverkan på aktiva eller passiva medicinska implantat. För att reducera risken för omständigheter som kan leda till allvarliga eller livshotande skador rekommenderar vi därför personer med implantat att rådgöra med läkare samt tillverkaren av det medicinska implantatet innan denna maskin används.

Kontrollera regelbundet att nätsladden till batteriladdaren är oskadad och att inga sprickor finns.

Lyft inte batteriladdaren i nätsladden. Koppla bort batteriladdaren från eluttaget genom att dra i kontakten. Dra inte i nätsladden.

Håll nätsladd och skarvsladd borta från vatten, olja och skarpa kanter. Var uppmärksam så att inte kabeln kläms i dörrar, stängsel eller liknande. Det kan annars medföra att laddaren blir strömförande.

Rengör inte batteriladdaren med vatten.

Batteriladdaren kan användas av barn från 8 år och uppåt och personer med olika funktionshinder eller bristande erfarenhet och kunskap om de hålls under uppsikt eller får instruktioner om säker användning av batteriladdaren och förstår de risker användandet medför. Barn får inte leka med batteriladdaren. Rengöring och underhåll får inte utföras av barn utan tillsyn.

Ladda aldrig batterier som inte är laddningsbara i batteriladdaren.

Använd inte batteriladdaren nära brandfarliga material eller

1626 - 004 -material som kan orsaka korrosion. Täck inte över batteriladdaren. Dra ut stickkontakten till batteriladdaren vid rökutveckling eller brand.

Använd aldrig defekta eller skadade batteriladdare.

Ladda endast batteriet inomhus där den inte utsätts för solljus och i ett rum med bra luftflöde. Ladda inte batteriet vid fuktiga förhållanden. Nätsladdssäkerhet För modell LC 141C.

Vi rekommenderar användning av en jordfelsbrytare (RCD) med frånslagning vid högst 30 mA. Även med en jordfelsbrytare installerad kan 100 % säkerhet inte garanteras och säkra arbetsmetoder måste alltid följas. Kontrollera jordfelsbrytaren varje gång du använder den.

Tänk på att koppla bort produkten från eluttaget om nätsladden eller isoleringen är skadad.

Vidrör inte en skadad nätsladd förrän strömmen har kopplats ifrån.

Reparera inte en skadad nätsladd. Byt till en ny. Säkerhetsinstruktioner för underhåll VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

För modell LC 141iV, LC 141i: För att förhindra oavsiktlig start vid underhåll ska du vrida säkerhetsnyckeln till 0 och ta bort batteriet. Vänta i minst fem sekunder innan du påbörjar underhåll.

För modell LC 141C: Koppla ifrån nätsladden för att förhindra oavsiktlig start vid underhåll.

Utför underhållsarbete på rätt sätt för att öka produktens livslängd och minska risken för olyckor. Låt en godkänd serviceverkstad utföra fackmannamässig reparation. Tala med din närmaste serviceverkstad för mer information.

Utför endast det underhållsarbete som anges i den här bruksanvisningen. Mer omfattande arbete ska utföras av en godkänd serviceverkstad.

Använd kraftiga arbetshandskar när du använder skärutrustningen. Kniven är mycket vass och skärskador uppstår lätt. 1626 - 004 - 713• Håll den skärande delen skarp och ren för bästa och säkraste prestanda.

Låt din serviceverkstad regelbundet kontrollera produkten och göra nödvändiga inställningar och reparationer.

Byt ut skadade, slitna och trasiga delar.

Följ instruktionerna för byte av tillbehör. Använd endast tillbehör från tillverkaren.

När den inte används ska du hålla produkten, batteriet och batteriladdaren ifrån varandra på ett torrt och låst utrymme inomhus. Se till att barn och personer som inte är godkända inte kan få tillgång till produkten, batteriet eller batteriladdaren. Montering Introduktion VARNING: Innan du monterar produkten ska du läsa säkerhetskapitlet. VARNING: För modell LC 141iV, LC 141i: Förhindra oavsiktlig start vid montering genom att vrida säkerhetsnyckeln till 0, ta bort batteriet och vänta minst fem sekunder. För modell LC 141C: Koppla ifrån nätsladden för att förhindra oavsiktlig start vid montering. Montera handtaget

1. För skruven (A) genom handtaget (B), plastbrickan

(C) och handtagets stödfäste (D).

3. För skruven (F) genom brickan (G) och handtagets

4. Dra åt vredet (H) helt.

5. Rikta in hålen i styret med hålen i det nedre

handtaget och fäst skruvarna, brickorna och vreden. Dra åt vreden helt. 714 1626 - 004 -6. Montera kablarna på handtaget med kabelhållarna. Notera: Se till att kablarnas spänning inte är för hög. En alltför hög spänning kan orsaka skador på kabeln om handtaget är vikt i transportläge.

7. Placera kablarna runt kroken längst ned på

handtaget. Ställa in höjden på handtaget

1. Lossa de nedre vreden.

2. Ta bort vredet, brickan och skruven på vänster och

3. Handtaget kan ställas in på två olika höjder. Placera

skruven i ett av de två hålen på vänster och höger sida.

4. Montera skruvar, brickor och vred.

5. Skjut vreden uppåt mot handtaget tills det tar stopp

och du hör ett klick. Dra åt vreden helt. Montera gräsuppsamlaren

1. Tryck de två transportluckorna utåt och nedåt.

1626 - 004 - 7152. Placera den övre delen av gräsuppsamlaren på dennedre delen av gräsuppsamlaren. Fästgräsuppsamlarens ram med klämmorna.3. Lyft den bakre kåpan.4. Fäst krokarna på gräsuppsamlaren mot den övrekanten på chassit. Montera mulchingsats 1. Lyft upp den bakre kåpan och ta lossgräsuppsamlaren.2. För in mulchingpluggen i gräsutkastkanalen.Mulchingpluggen av typ A är för LC 141i ochLC 141C. Typ B är avsedd för LC 141iV.

Ta bort och byta ut kniven på sida 722

Drift Introduktion VARNING: Innan du använder produkten måste du läsa igenom och förståkapitlet om säkerhet. Husqvarna Connect Husqvarna Connect är en kostnadsfri app för mobilaenheter. Husqvarna Connect-appen utökar funktionernaför Husqvarna-produkten:• Mer produktinformation.• Information om, och hjälp med, produktdelar ochservice. Börja använda Husqvarna Connect 1. Hämta Husqvarna Connect-appen på din mobilaenhet.2. Utför registreringen i Husqvarna Connect-appen.3. Följ instruktionerna i Husqvarna Connect-appen föratt ansluta och registrera produkten. Ställa in produkten i arbetsläge Om handtaget är i transport- och förvaringsläge (se Ställa in produkten i transportläge på sida 724 ), görföljande för att få handtaget i driftläge.716 1626 - 004 -1. Lyft handtaget tills det lägre handtaget är låst i driftläge.

2. Skjut de nedre vreden uppåt mot handtaget tills det

tar stopp och du hör ett klick.

4. Montera det övre handtaget och dra åt vreden.

Ställa in klipphöjden

1. Flytta klipphöjdsspaken bakåt för att höja

2. Flytta klipphöjdsspaken framåt för att sänka

OBSERVERA: Ställ inte in för låg klipphöjd. Knivarna kan träffa marken om gräsmattans yta inte är plan. Batteri VARNING: Innan du använder batteriet måste du läsa igenom och förstå kapitlet om säkerhet. Du måste också läsa igenom och förstå den bruksanvisning som medföljer batteriet och batteriladdaren. Batteristatus Displayen visar den återstående batterikapaciteten och om det föreligger problem med batteriet. Batterikapaciteten visas i fem sekunder efter att produkten har stängts av eller batteriindikatorknappen har tryckts in. Varningssymbolen på batteriet tänds när ett fel har inträffat. Se Batteri på sida 723

Lysdioder Batteristatus Alla lysdioder är tända Fulladdat (75–100 %) Lysdiod 1, 2 och 3 lyser Batteriet är 50–75 % lad- dat Lysdiod 1 och 2 lyser Batteriet är 25–50 % lad- dat Lysdiod 1 lyser Batteriet är 0–25 % lad- dat. Lysdiod 1 blinkar Batteriet är tomt. Ladda batteriet. 1626 - 004 - 717Ladda batteriet Ladda batteriet före första användning. Batteriet är endast 30 % laddat när det levereras till kunden. Notera: Batteriladdaren måste vara kopplad till den spänning och frekvens som anges på typskylten. Batteriet laddas inte om batteritemperaturen är över 50 °C. Batteriladdaren sänker batteriets temperatur innan den börjar ladda.

1. Anslut den ena änden av batteriladdarens nätsladd

till batteriladdarens uttag.

2. Anslut den andra änden av batteriladdarens nätsladd

till ett jordat eluttag. Lysdioden på batteriladdaren blinkar grönt en gång.

3. Sätt i batteriet i batteriladdaren. Den gröna lampan

på laddaren tänds när batteriet är korrekt anslutet till laddaren.

4. När alla lysdioder på batteriet lyser är batteriet

fulladdat. Ladda batteriet i högst 24 timmar.

5. Koppla bort batteriladdaren ur vägguttaget genom att

dra i kontakten, inte i nätsladden.

6. Ta ut batteriet ur batteriladdaren.

Batteriladdningsstatus Ett litiumjonbatteri från Husqvarna kan laddas eller användas vid alla laddningsnivåer. Batteriet inte är skadat. Ett fulladdat batteri laddas inte ur även om batteriet sitter kvar i laddaren. LED-display Laddningsstatus Lysdiod 1 blinkar 0–25 % Lysdiod 1 lyser, 2 blinkar 25–50% LED-display Laddningsstatus Lysdioderna 1 och 2 lyser, 3 blinkar 50–75 % Lysdioderna 1, 2 och 3 ly- ser, 4 blinkar 75–100% Lysdioderna 1, 2, 3 och 4 lyser Fulladdat Hantering av LC 141iV och LC 141i Starta produkten

1. Sätt i det laddade batteriet i batterifacket.

2. Vrid säkerhetsnyckeln till 1.

3. Stå bakom produkten.

4. Tryck på PÅ/AV-knappen (A) på reglagepanelen så

tänds den gröna lysdioden (B).

1626 - 004 -6. Tryck motorbromsbygeln i handtagets riktning. Använda drivningen på hjulen

• Modell LC 141iV. Dra drivbygeln i handtagets riktning för att starta drivningen.

• Tryck på + och – på reglagepanelen för att ange hastigheten i fyra steg.

• Släpp drivbygeln för att koppla ur drivningen, t.ex. när du går nära ett hinder. Använda SavE-funktionen Produkten har en batterisparfunktion (SavE) som ger längre drifttid.

1. Tryck på SavE-knappen (A) för att starta funktionen.

Den gröna lysdioden tänds.

2. Tryck på SavE-knappen igen för att stänga av

funktionen. Den gröna lysdioden (B) slocknar. SavE-funktionen stängs automatiskt av om markförhållandena kräver högre effekt. SavE-funktionen startar automatiskt när markförhållandena tillåter det. Funktion för hög belastning När produkten klipper högt eller vått gräs ökar motorn automatiskt varvtalet. Motorn återgår till standardläge när hög belastning inte längre behövs. Stänga av produkten Produkten stängs av automatiskt om du inte använder den på tio minuter. Vrid alltid säkerhetsnyckeln till 0 innan du lämnar produkten utom synhåll.

1. Släpp motorbromsbygeln för att stänga av motorn.

2. Tryck på PÅ/AV-knappen (A) på reglagepanelen så

släcks den gröna lysdioden (B).

3. Öppna batteriluckan och vrid säkerhetsnyckeln till

4. För att ta bort batteriet trycker du på de två

frigöringsknapparna och drar ut batteriet. 1626 - 004 - 7195. Ladda batteriet om det är svagt. Mer information finns på Ladda batteriet på sida 718

Använda LC 141C Välja en godkänd kabel (LC 141C) Notera: För den brittiska marknaden, använd endast förlängningskabeln 16M som medföljer produkten. För alla andra marknader, se nedanstående information. Om förlängningskablar används, måste de uppfylla de minsta tvärsektionerna i tabellen nedan: Spänning Kabellängd Tvärsektion 220–240 V/50 Hz Upp till 20

• Huvudkablar och förlängningskablar finns hos din lokala godkända serviceverkstad för Husqvarna utomhusprodukter.

• Använd bara förlängningskablar som är specifikt utformade för utomhusbruk och som överensstämmer med en av följande specifikationer: Vanligt gummi (60245 IEC 53), vanlig PVC (60227 IEC 53) eller vanlig PCP (60245 IEC 57)

• Om nätkabeln har blivit skadad måste den bytas ut av tillverkaren, dennes serviceverkstad eller likvärdigt kvalificerade personer för att undvika olyckor. Starta produkten

1. Anslut nätsladden till uttaget nedanför handtaget.

2. Sätt nätsladden i sladdhållaren. Se

Använda nätsladdshållaren (modell LC 141C) på sida 711

1626 - 004 -Stänga av produkten

1. Släpp motorbromsbygeln för att stänga av motorn.

2. Koppla bort nätsladden från eluttaget och därefter ur

produkten. OBSERVERA: Dra kontakten rakt ut. Dra inte i nätsladden. Få ett bra resultat

• Använd alltid en vass kniv. En slö kniv ger ett ojämnt resultat och gräsets snittyta blir gul. En vass kniv förbrukar mindre energi än en slö kniv.

• Klipp inte mer än en tredjedel av gräsets längd. Klipp först med hög klipphöjd. Undersök resultatet och sänk klipphöjden till en lämplig nivå. Om gräset är väldigt långt kan du köra sakta och klippa två gånger vid behov.

• Klipp i olika riktningar varje gång för att undvika ränder i gräsmattan. Underhåll Introduktion VARNING: Innan du utför underhåll måste du läsa och förstå kapitlet om säkerhet. För allt service- och reparationsarbete på produkten krävs särskild utbildning. Vi garanterar att du kan få en fackmannamässig reparation och service utförd. Om din återförsäljare inte är en serviceverkstad kan du tala med dem för information om närmaste serviceverkstad. Underhållsschema Underhållsintervallen beräknas utifrån daglig användning av produkten. Intervallen ändras om produkten inte används dagligen. För underhåll som markeras med *, se Säkerhetsanordningar på produkten på sida 710

LC 141iV, LC 141i och LC 141C Varje an- vändning Varje månad Varje sä- song Utför en allmän inspektion. X Rengör produkten. X Kontrollera startspärren *. X Kontrollera att produktens säkerhetsanordningar inte är defekta *. X Kontrollera skärutrustningen. X Kontrollera klippkåpan*. X Kontrollera motorbromsbygeln *. X 1626 - 004 - 721Endast LC 141iV och LC 141i Varje an- vändning Varje månad Varje sä- song Se till att PÅ/AV-knappen fungerar som den ska och inte är defekt. X Undersök om det finns några skador på batteriet. X Kontrollera batteriladdningen. X Se till att frigöringsknapparna på batteriet fungerar och låser fast batteriet i pro- dukten.

Undersök om batteriladdaren har skador och se till att den fungerar som den ska.

Undersök anslutningarna mellan batteriet och produkten. Undersök även anslut- ningen mellan batteriet och batteriladdaren.

• Se till att skruvar och muttrar på produkten är åtdragna.

• Se till att produktens kablar inte är i ett läge där de kan skadas. Rengöra produkten

• Rengör plastdelar med en ren och torr trasa.

• Använd inte vatten för att rengöra produkten. Vatten kan tränga in i batteriet eller motorn och orsaka kortslutning eller skada på produkten.

• Undvik att använda högtryckstvätt när du rengör maskinen.

• Spola inte vatten direkt på motorn.

• Använd en borste för att ta bort löv, gräs och smuts. Rengöra batteriet och batteriladdaren OBSERVERA: Rengör inte batteriet eller batteriladdaren med vatten.

• Se till att batteriet och batteriladdaren är rena och torra innan du sätter i batteriet i batteriladdaren.

• Rengör batteripolerna med tryckluft eller med en mjuk, torr trasa.

• Rengör ytorna på batteriet och batteriladdaren med en mjuk, torr trasa. Kontrollera skärutrustningen VARNING: För modellerna LC 141iV och LC 141i: Förhindra oavsiktlig start genom att vrida säkerhetsnyckeln till 0, ta bort batteriet och vänta minst fem sekunder. För modell LC 141C: Koppla ifrån nätsladden för att förhindra oavsiktlig start. VARNING: Använd skyddshandskar när du utför underhåll på skärutrustningen. Kniven är mycket vass och skärskador uppstår lätt.

1. Kontrollera så att skärutrustningen inte är skadad

eller har sprickor. Byt alltid ut skadad skärutrustning.

2. Titta på kniven för att se om den är skadad eller slö.

Notera: Kniven måste balanseras när den har slipats. Låt en serviceverkstad slipa, byta och balansera kniven. Om du träffar ett hinder som gör att produkten stannar ska du byta ut den skadade kniven. Låt serviceverkstaden bedöma om kniven kan slipas eller måste ersättas. Ta bort och byta ut kniven

1. Lås kniven med en träbit.

4. Kontrollera knivstödet och knivbulten för att se om

5. Kontrollera motoraxeln för att se till att den inte är

1626 - 004 -6. När du monterar en ny kniv ska du rikta knivens vinklade ändar mot klippkåpan.

7. Se till att kniven är i linje med motoraxelns mitt.

8. Lås kniven med en träbit. Montera fjäderbrickan och

dra åt bulten och brickan med ett vridmoment på 20 Nm.

9. Dra runt kniven för hand och se till att den roterar

fritt. VARNING: Använd kraftiga arbetshandskar. Kniven är mycket vass och skärskador uppstår lätt.

10. Starta produkten för att testa kniven. Om kniven inte

är korrekt monterad känner du vibrationer i produkten eller så är klippresultat otillfredsställande. Felsökning Batteri Lysdiod på batteriet Orsak Lösning Den gröna lysdioden blinkar. Batterispänningen är låg. Ladda batteriet. Se Ladda batteriet på sida 718

Lysdioden för fel blin- kar. Batteriet är svagt. Ladda batteriet. Se Ladda batteriet på sida 718

Temperaturen i arbetsmiljön är för hög eller för låg. Använd batteriet vid temperaturer mellan –10 °C och 40 °C. Överspänning. Se till att nätspänningen stämmer med den som anges på produktens typskylt. Ta ut batteriet ur batteriladdaren. Vänta fem se- kunder och försök att ladda batteriet igen. Om pro- blemet kvarstår kontaktar du en godkänd service- verkstad. Lysdioden för fel lyser. För stor cellskillnad (1 V). Tala med en godkänd serviceverkstad. 1626 - 004 - 723Batteriladdare Lysdiod på batteri- laddaren Orsak Lösning Lysdioden för fel blin- kar. Temperaturen i arbetsmiljön är för hög eller för låg. Använd batteriladdaren i temperaturer mellan 5 °C och 40 °C. Lysdioden för fel ly- ser. Tala med en godkänd serviceverkstad. Reglagepanel För andra problem än de i detta avsnitt ska du tala med en serviceverkstad. Knappsats Eventuella fel Möjlig åtgärd Lysdiod för fel blinkar Motorn är överbelastad Öka klipphöjden. Se Ställa in klipphöjden på sida

Motorns varvtal sjunker för mycket och motorn stängs av Motorstyrningen är för varm Stäng av motorn och vänta tills den har blivit sval Kniven är igensatt Förhindra oavsiktlig start genom att vrida säker- hetsnyckeln till 0, ta bort batteriet och vänta minst fem sekunder. Se till att kniven kan rotera fritt. Om problemet kvarstår ska du tala med en auktorise- rad serviceverkstad Batterifel eller ingen signal från batte- riet Sätt batteriet i produkten på rätt sätt och undersök batterianslutningen. Om lysdioden för fel på batte- riet blinkar, se Batteri på sida 723

Produkten stannar Batteriet är svagt Ladda batteriet. Se Ladda batteriet på sida 718

Batterianslutningsfel Undersök batterianslutningen Transport, förvaring och kassering Ställa in produkten i transportläge

1. Ta bort gräsuppsamlaren (om sådan finns

2. Lossa vreden på det övre handtaget och vik

handtaget nedåt. 724 1626 - 004 -3. Lossa de nedre vreden.

4. Flytta vreden till den nedre delen av spåren på

produktens vänstra och högra sida.

• Kraven i lagstiftningen för farligt gods gäller för de medföljande litiumjonbatterierna.

• För kommersiella transporterna måste särskilda krav på förpackning och etiketter följas.

• Se till att du följer kraven gällande farligt material när du förbereder produkten för transport. Lokala föreskrifter kan gälla.

• Ta alltid loss alltid batteriet vid transport.

• Sätt tejp på batterikontakterna och se till att batteriet inte kan röra sig under transport.

• Sätt fast produkten under transport. Förvaring

• Ta alltid ut batteriet vid förvaring.

• Förhindra olyckor genom att se till att batteriet inte är kopplat till produkten vid förvaring.

• Förvara batteriladdaren på en sluten och torr plats.

• Förvara batteriet och batteriladdaren på en torr plats där det inte finns någon fukt eller frost.

• Koppla ur batteriet från batteriladdaren vid förvaring.

• Förvara inte batteriet där statisk elektricitet kan uppkomma. Förvara inte batteriet i en metallåda.

• Förvara batteriet i temperaturer mellan 5 °C och 25 °C, och inte i direkt solljus.

• Förvara batteriladdaren i temperaturer mellan 5 °C och 45 °C, och inte i direkt solljus.

• Se till att batteriet är 30–50 % laddat innan du förvarar det under längre perioder.

• Förvara produkten, batteriet och batteriladdaren i ett låst utrymme utom räckhåll för barn och personer som inte är godkända.

• Rengör produkten och gör en fullständig service innan du ska förvara produkten under en längre tid. Kassering Symbolen på produkten eller dess förpackning indikerar att denna produkt inte får hanteras som hushållsavfall. Istället ska den överlämnas till lämplig återvinningsstation för återvinning av elektrisk och elektronisk utrustning. Genom att se till att denna produkt omhändertas ordentligt kan du hjälpa till att motverka potentiella negativa konsekvenser på miljö och människor, vilka annars kan orsakas genom oriktig avfallshantering av denna produkt. För mer detaljerad information om återvinning av denna produkt, kontakta din kommun, din hushållsavfallsservice eller affären där du köpte produkten. Tekniska data Technical data LC 141iV, LC 141i LC 141iV LC 141i Cutting motor Motor type BLDC (brushless) 36V BLDC (brushless) 36V Motor speed – SavE, rpm 2700 2700 Motor speed – Nominal, rpm 3100 3100 Motor speed – High load, rpm 3700 3700 1626 - 004 - 725LC 141iV LC 141i Motor output – max. kW 0.8 0.8 Motor output – Nominal, kW 0.55 0.55 Drive motor Motor output – Nominal, kW 0.25 NA Self walk speed, km/h 3.0–4.5 NA Speed adjustment levels 4 NA Weight Weight without battery, kg

QC250 Husqvarna 220-240 50 250 QC330 Husqvarna 100–240 50–60 330 QC500 Husqvarna 100–240 50–60 500 Tekniska data LC 141C LC 141C Motor Motortyp Seriens AC-motor Motorvarvtal – nominell, v/min 3200 Kraft 1800 W Strömkälla Elgräsklippare med sladd Nätsladd (medföljer endast för den brittiska marknaden) Sladdtyp 16M-förlängningssladd Vikt, kg 1,6 Vikt Vikt, kg 20,4 Bulleremissioner

Ljudeffektnivå, uppmätt dB(A) 93 Ljudeffektnivå, garanterad L

Ljudtrycksnivå vid användarens öra, dB(A) 85

Emission av buller till omgivningen uppmätt som ljudeffekt (L

) enligt EG-direktiv 2000/14/EG.

Redovisade data för ljudtrycksnivå har ett typiskt spridningsmått (standardavvikelse) på 1,4 dB(A). 1626 - 004 - 727LC 141C Vibrationsnivåer

2,0 Klippning Klipphöjd, mm 25–70 Klippbredd, cm 41 Kniv, artikelnummer Uppsamling 5011716-01 Volym uppsamlare, liter 50

Rapporterade data för vibrationsnivå har en typisk statistisk spridning (standardavvikelse) på 0,2 m/s

728 1626 - 004 -EG‐försäkran om överensstämmelse EG‐försäkran om överensstämmelse Husqvarna AB, 561 82 Huskvarna, Sverige, tel: +46-36-146500, försäkrar härmed att gräsklipparna Husqvarna LC 141iV och LC 141i från serienummer 2018XXXXXXX och uppåt samt Husqvarna LC 141C från serienummer 2015XXXXXXX uppfyller kraven i RÅDETS DIREKTIV:

• av den 8 juni 2011 angående ”begränsning av användning av vissa farliga ämnen” 2011/65/EU

• av den 17 maj 2006 ”angående maskiner” 2006/42/EG

• av den 26 februari 2014 ”angående elektromagnetisk kompatibilitet” 2014/30/EU

• av den 8 maj 2000 ”angående emission av buller i miljön” 2000/14/EG Information om emission av buller finns i kapitlet Tekniska data. Följande standarder har tillämpats för certifiering av Husqvarna LC 141iV och LC 141i: IEC
