BRUKSANVISNING GX 560 HUSQVARNA

15. Transporträder (Zubehör)

461 - 006 - 25.01.2019Innehåll

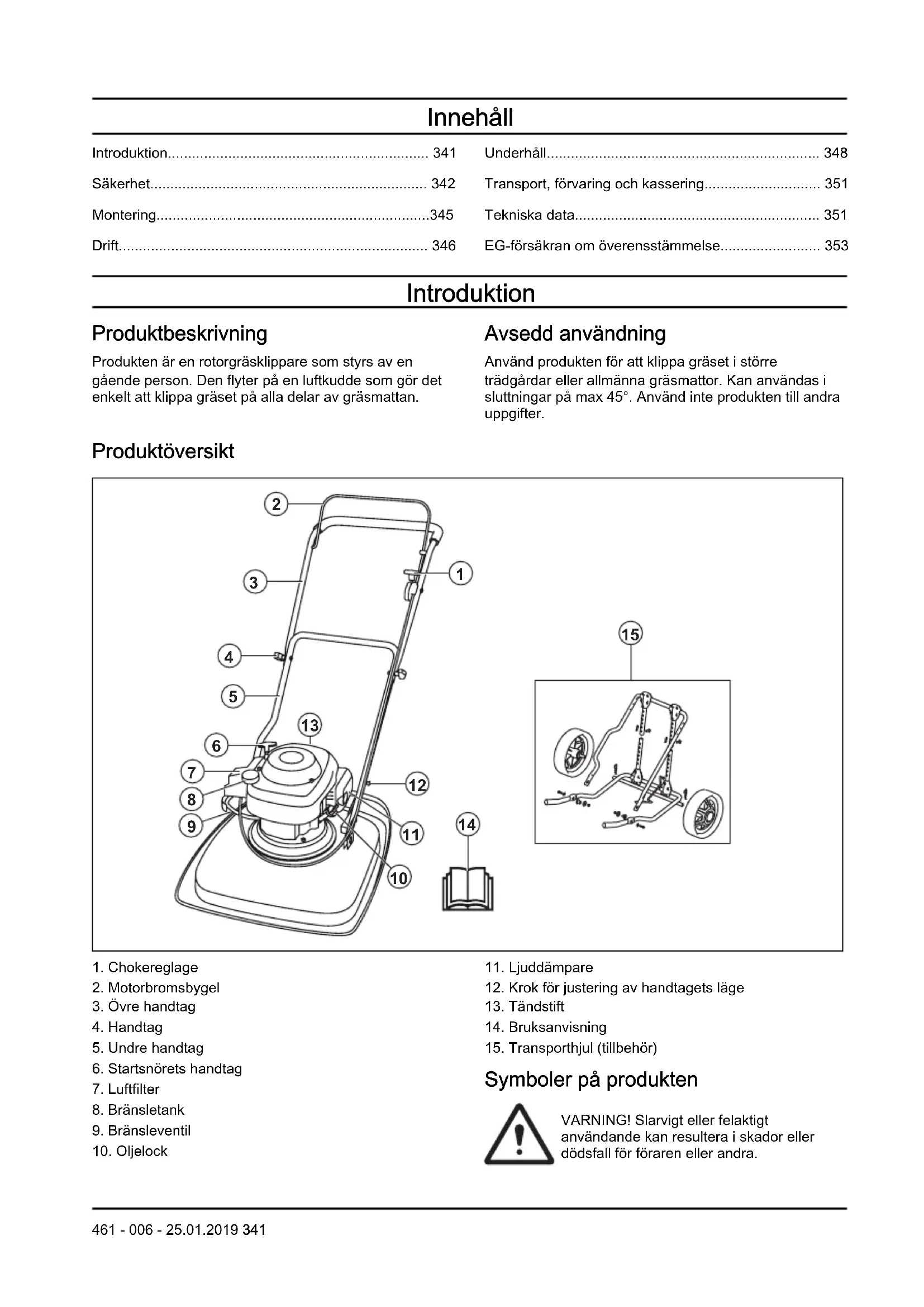

• Introduktion p. 341
• Säkerhet p. 342
• Montering p. 345
• Drift p. 346
• Underhåll p. 348
• Transport, förvaring och kassering p. 351
• Tekniska data p. 351
• EG‐försäkran om överensstämmelse Introduktion Produktbeskrivning Produkten är en rotorgräsklippare som styrs av en gående person. Den flyter på en luftkudde som gör det enkelt att klippa gräset på alla delar av gräsmattan. Avsedd användning Använd produkten för att klippa gräset i större trädgårdar eller allmänna gräsmattor. Kan användas i sluttningar på max 45°. Använd inte produkten till andra uppgifter. Produktöversikt p. 353

12. Krok för justering av handtagets läge

Symboler på produkten VARNING! Slarvigt eller felaktigt användande kan resultera i skador eller dödsfall för föraren eller andra.

461 - 006 - 25.01.2019 341Läs igenom bruksanvisningen noggrant och

se till att du förstår instruktionerna innan användning. Varning för roterande kniv. Akta händer och fötter. Varning för roterande delar. Akta händer och fötter. Akta dig för utslungade föremål och rikoschetter. Håll alltid människor och djur på säkert avstånd från arbetsområdet. Stäng av motorn och ta av tändkabeln före reparation eller underhåll. Denna produkt överensstämmer med gällande EG-direktiv. Bulleremissioner till omgivningen enligt Europeiska Gemenskapens direktiv. Produktens emission anges i avsnittet Tekniska data och på etiketten. Bränslekran öppen. Bränslekranen är stängd. Motorns avgaser innehåller kolmonoxid, en luktlös, giftig och mycket farlig gas. Kör inte produkten inomhus eller i slutna utrymmen. Brandfara. Stanna alltid mo- torn innan bränslepåfyllning. Notera: Övriga symboler/dekaler på produkten avser specifika krav för certifieringar på andra kommersiella marknader. EU V VARNING: Manipulering av motorn upphäver EG-typgodkännandet för den här produkten. Produktansvar Enligt lagstiftningen för produktansvar ansvarar vi inte för skador som vår produkt orsakar om:

• produkten repareras felaktigt.

• produkten repareras med delar som inte kommer från tillverkaren eller inte har godkänts av tillverkaren

• produkten har ett tillbehör som inte kommer från tillverkaren eller inte har godkänts av tillverkaren.

• produkten inte repareras vid ett godkänt servicecenter eller av en godkänd person. Säkerhet Säkerhetsdefinitioner Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen. VARNING: Används om det finns risk för skador eller dödsfall för föraren eller kringstående om anvisningarna i bruksanvisningen inte följs. OBSERVERA: Används om det finns risk för skada på produkten, annat material eller det angränsande området om anvisningarna i bruksanvisningen inte följs. Notera: Används för att ge mer information som är nödvändig i en viss situation. Allmänna säkerhetsanvisningar VARNING: Läs varningsinstruktionerna nedan innan du använder produkten. 342 461 - 006 - 25.01.2019• Denna produkt är farlig om den används på fel sätt, och om du inte är försiktig. Skada eller dödsfall kan inträffa om du inte följer säkerhetsinstruktionerna.

• Denna produkt alstrar ett elektromagnetiskt fält under drift. Detta fält kan under vissa omständigheter ge påverkan på aktiva eller passiva medicinska implantat. För att reducera risken för omständigheter som kan leda till allvarliga eller livshotande skador rekommenderar vi därför personer med implantat att rådgöra med läkare samt tillverkaren av det medicinska implantatet innan denna produkt används.

• Var alltid försiktig och använd sunt förnuft. Om du inte vet hur du ska använda produkten i en särskild situation ska du stanna den och tala med en Husqvarna-återförsäljare innan du fortsätter.

• Tänk på att föraren kommer att hållas ansvarig för olyckor som involverar andra människor eller deras egendom.

• Håll produkten ren. Se till att du kan läsa skyltar och dekaler tydligt.

• Låt inte någon använda produkten om du inte är säker på att personen har läst och förstår innehållet i bruksanvisningen.

• Låt inte barn använda produkten.

• Låt inte en person utan kännedom om instruktionerna använda produkten.

• Övervaka alltid en person med nedsatt fysisk eller mental kapacitet som använder produkten. En vuxen person måste vara närvarande hela tiden.

• Använd aldrig produkten om du är trött, sjuk eller om du är påverkad av alkohol, droger eller läkemedel. Detta har en negativ inverkan på din syn, ditt omdöme och din kroppskontroll.

• Använd inte produkten om den är trasig.

• Modifiera aldrig den här produkten och använd den inte om det är möjligt att den har blivit modifierad av andra. Säkerhet i arbetsområdet VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Ta bort grenar, kvistar, stenar och andra lösa föremål från arbetsområdet innan du använder produkten.

• Objekt som slår mot skärutrustningen kan slungas ut och orsaka skador på personer och föremål. Håll alltid människor och djur på säkert avstånd från produkten.

• Använd inte produkten vid dimma, regn, kraftiga vindar, kallt väder, risk för åska eller andra ogynnsamma väderförhållanden. Att använda produkten i dåligt väder eller på våta platser kan påverka din uppmärksamhet negativt. Dåligt väder kan orsaka farliga arbetsförhållanden.

• Håll utkik efter personer, föremål och situationer som kan förhindra säker användning av produkten.

• Håll utkik efter rötter, stenar, grenar, gropar, diken och andra hinder. Långt gräs kan hindra fri sikt.

• Det kan vara farligt att klippa gräs i sluttningar. Använd inte produkten i terräng som lutar mer än 45°. Klipp inte gräset på våta sluttningar.

• När du klipper gräset i en sluttning ska du alltid ha fötterna på plan mark och produkten nedanför dig i sluttningen.

• Klipp tvärs över sluttningar. Inte upp och ned.

• Var uppmärksam när du närmar dig dolda hörn och föremål som skymmer sikten. Arbetssäkerhet VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd enbart den här produkten för att klippa gräsmattor. Det är inte tillåtet att använda den för andra uppgifter.

• Använd personlig skyddsutrustning. Se Personlig skyddsutrustning på sida 344

• Starta inte motorn i ett stängt utrymme eller nära brandfarliga material. Motoravgaserna är heta och kan medföra gnistor som kan orsaka brand.

• Använd inte produkten utan att kniven och alla kåpor är korrekt monterade. En felaktigt monterad kniv kan lossna och orsaka personskador.

• Se till att kniven inte slår emot föremål som stenar och rötter. Detta kan göra att kniven skadas och böja motoraxeln. En böjd axel orsakar kraftiga vibrationer och risken för att kniven lossnar blir mycket hög.

• Om kniven träffar ett föremål eller om det uppstår vibrationer ska du omedelbart stanna produkten. Koppla bort tändkabeln från tändstiftet. Kontrollera om det finns några skador på produkten. Reparera skadorna eller låt en godkänd serviceverkstad utföra reparationen.

• Fäst inte motorbromsbygeln permanent på handtaget när motorn är igång.

• Ställ produkten på ett stabilt plant underlag och starta den. Se till att kniven inte vidrör marken eller andra föremål.

• Håll dig alltid bakom produkten när du använder den.

• Håll båda händerna på handtaget när du använder produkten. Håll händer och fötter borta från de roterande knivarna.

• Var försiktig när du drar produkten bakåt.

• Lyft inte upp produkten när motorn är på. Om du måste lyfta produkten ska du först stänga av motorn och koppla bort tändstiftskabeln från tändstiftet.

• Gå inte baklänges när du använder produkten.

• Stäng av motorn när du rör dig över områden utan gräs, t.ex. gångar av grus, sten och asfalt.

• Spring inte med produkten när motorn är igång. Gå alltid när du använder produkten.

461 - 006 - 25.01.2019

343• Lämna inte produkten utanför ditt synfält med motorn igång. Stäng av motorn och vänta tills skärutrustningen slutar att rotera. Säkerhetsinstruktioner för drift Personlig skyddsutrustning VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Personlig skyddsutrustning kan inte eliminera skaderisken helt, men den reducerar effekten av en skada vid ett eventuellt olyckstillbud. Be din återförsäljare om hjälp med att välja rätt utrustning.

• Använd kraftiga halksäkra kängor eller skor. Använd inte öppna skor och var inte barfota.

• Använd tjockare långbyxor.

• Använd skyddshandskar vid behov, till exempel när du ansluter, undersöker eller rengör skärutrustningen. Säkerhetsanordningar på produkten VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd inte en produkt med defekta säkerhetsanordningar.

• Kontrollera säkerhetsanordningarna regelbundet. Om säkerhetsanordningarna är defekta ska du prata med din Husqvarna serviceverkstad. Kontrollera klippkåpan Klippkåpan dämpar vibrationerna och minskar risken för skador orsakade av kniven.

• Undersök klippkåpan för att se till att där inte finns några skador, t.ex. sprickor. Motorbromsbygel Motorbromsbygeln stänger av motorn. När motorbromsbygeln släpps stannar motorn. För att inspektera motorbromsen ska du starta motorn och sedan släppa motorbromsbygeln. Om motorn inte stannar inom tre sekunder ska du låta en godkänd Husqvarna-serviceverkstad justera motorbromsen. Ljuddämpare Ljuddämparen håller ljudnivån till ett minimum och leder bort motorns avgaser från föraren. Använd inte produkten utan eller med defekt ljuddämpare. En defekt ljuddämpare ökar ljudnivån och brandrisken. Undersök ljuddämparen regelbundet för att se till att den är korrekt monterad och inte skadad. OBSERVERA: Ljuddämparen blir mycket varm under och efter användning samt när motorn går på tomgång. Var försiktig nära brandfarliga material och/eller ångor för att förhindra brand. Bränslesäkerhet VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Starta inte produkten om det finns bränsle eller motorolja på produkten. Ta bort det oönskade bränslet/oljan och låt produkten torka.

• Om du spillt bränsle på kläderna skall dessa bytas omedelbart.

• Se till att inte få bränsle på kroppen, det kan orsaka personskador. Om du får bränsle på kroppen ska du använda tvål och vatten för att ta bort bränslet.

• Starta inte produkten om motorn har en läcka. Undersök regelbundet om motorn läcker.

• Var försiktig med bränsle. Bränsle är brandfarligt och ångorna är explosiva och kan orsaka skador eller dödsfall.

• Undvik att andas in bränsleångor då det kan orsaka personskador. Se till att det finns tillräckligt luftflöde.

• Rök inte i närheten av bränslet eller motorn.

• Placera inga varma föremål i närheten av bränslet eller motorn.

• Fyll inte på bränsle när motorn är på.

• Se till att motorn har svalnat innan du fyller på bränsle.

• Innan du fyller på bränsle bör du öppna bränsletanklocket långsamt och försiktigt släppa på trycket.

• Fyll inte på bränsle i motorn inomhus. Otillräckligt luftflöde kan orsaka skador eller dödsfall på grund av kvävning eller kolmonoxidförgiftning.

• Dra åt bränsletanklocket ordentligt. Om bränsletanklocket inte dras åt ordentligt finns det en risk för brand.

• Flytta produkten minst tre meter från den plats där du fyllde på tanken innan du startar den.

• Fyll inte på med för mycket bränsle i bränsletanken.

461 - 006 - 25.01.2019Säkerhetsinstruktioner för underhåll

VARNING: Läs varningsinstruktionernanedan innan du använder produkten.• Motorns avgaser innehåller kolmonoxid, en luktlös,giftig och mycket farlig gas. Starta inte motorninomhus eller i slutna utrymmen.• Innan du utför underhåll på produkten ska du stängaav motorn och ta bort tändkabeln från tändstiftet.• Använd skyddshandskar när du utför underhåll påskärutrustningen. Kniven är mycket vass ochskärskador uppstår lätt.• Tillbehör och ändringar av produkten som integodkänts av tillverkaren kan orsaka allvarliga skadoreller dödsfall. Modifiera inte produkten. Användendast tillbehör som godkänts av tillverkaren.• Om underhåll inte utförs korrekt och regelbundetökar risken för personskador och skador påprodukten.• Utför endast underhåll enligt anvisningarna i den härbruksanvisningen. All annan service måste utförasav en godkänd Husqvarna-serviceverkstad.• Låt en godkänd Husqvarna-serviceverkstad utföraservice på produkten regelbundet.• Byt ut skadade, slitna och trasiga delar. Montering Montera det nedre handtaget

1. För kroken som sitter på handtaget (A) genommittöppningen (B) i pilens riktning (C).

2. Vrid handtaget medurs 90° för att placera ändarnaav det lägre handtaget mellan hållarna (D) påklippkåpan.3. För in gaffelbultarna (A) genom hållarna ochändarna på det nedre handtaget. Lås med låsbultar (B).

Ställa in handtagets läge på sida 347

2. Se till att chokereglaget är på produktens vänstrasida, sett bakifrån.3. Rikta in hålen i det övre handtaget med hålen i detnedre handtaget och fäst skruvarna, brickorna ochvreden.4. Använd band för att fästa kablarna vid handtaget.OBSERVERA: Se till att kablarnasspänning inte är för hög.461 - 006 - 25.01.2019 345Montera transporthjulen (tillbehör)

1. För kroken som sitter på handtaget (A) genommittöppningen (B) i pilens riktning (C).

2. Vrid handtaget medurs 90° för att placera ändarnaav det lägre handtaget mellan hållarna (D) påklippkåpan.3. För in bussningen (A) genom hållarna och ändarnapå det nedre handtaget.

4. Fäst hjulramen (A) på klippaggregatet medskruvarna (B), brickorna (C, D) och låsmuttrarna (E).

5. Sätt de nedre förlängningsrören i de övreförlängningsrören.6. För in gaffelbultarna (A) genom förlängningsrörenoch lås med låsbultarna (B).

Drift Introduktion VARNING: Innan du använder produktenmåste du läsa igenom och förstå kapitlet omsäkerhet. Innan du använder produkten 1. Läs igenom bruksanvisningen noggrant och se till attdu förstår instruktionerna.2. Undersök skärutrustningen för att se till att den ärkorrekt monterad och justerad. Se Kontrolleraskärutrustningen på sida 349

3. Fyll bränsletanken. Se Fylla på bränsle på sida 346

4. Fyll oljetanken och kontrollera oljenivån. Se Fylla påoch byta motorolja på sida 350

Fylla på bränsle Använd miljöanpassad bensin/alkylatbensin om detfinns. Använd blyfri eller blyad bensin av hög kvalitet ommiljöanpassad bensin/alkylatbensin inte finns tillgänglig.Använd bensin med ett oktantal på 90 RON utanförNordamerika (87 AKI i Nordamerika) eller högre, medhögst 10 % etanol (E10).OBSERVERA: Använd inte bensin med ettoktantal som är lägre än 90 RON utanförNordamerika (87 AKI i Nordamerika). Detkan orsaka skador på produkten.1. Öppna tanklocket långsamt för att släppa på trycket.2. Fyll på långsamt med en bränsledunk. Om du spillerbränsle ska du ta bort det med en trasa och låtabensinresterna avdunsta.3. Torka rent runt bränsletanklocket.4. Dra åt bränsletanklocket ordentligt. Ombränsletanklocket inte dras åt ordentligt finns det enrisk för brand.5. Flytta produkten minst 3 m från den plats där dufyllde på tanken innan du startar den.346 461 - 006 - 25.01.2019Ställa in handtagets läge

2. Tryck kroken framåt för att placera handtaget i

3. Dra kroken bakåt för att placera handtaget i klippläge

(C). Starta produkten

1. Se till att tändkabeln är ansluten till tändstiftet.

2. Placera handtaget i parkeringsläge, se

Ställa in handtagets läge på sida 347

3. Öppna bränslekranen.

4. Justera chokereglaget.

a) Om motorn är kall ska du föra chokereglaget till chokeläge. b) Om motorn är varm ska du föra chokereglaget till arbetsläge.

5. Håll motorbromsbygeln mot handtaget.

6. Placera höger fot på klippkåpan.

7. Håll den övre delen av det nedre handtaget med

höger hand och luta produkten.

8. Håll i startsnörets handtag med höger hand.

9. Dra långsamt i startsnöret tills du känner ett

10. Dra kraftigt för att starta motorn.

11. När motorn har fullt varvtal ska du försiktigt sänka

ner produkten till marken.

12. När motorn är varm ska du se till att chokereglaget

är inställt till i arbetsläge.

13. Placera handtaget i klippläge, se

Ställa in handtagets läge på sida 347

VARNING: Vira inte startsnöret runt handen. Stänga av produkten

• Luta produkten och släpp motorbromsbygeln.

• När motorn stannar sänker du ner produkten.

• Placera handtaget i parkeringsläge, se Ställa in handtagets läge på sida 347

• Stäng bränslekranen. Få ett bra resultat

• Använd alltid en vass kniv. En slö kniv ger ett ojämnt resultat och gräsets snittyta blir gul. En vass kniv förbrukar mindre energi än en slö kniv.

461 - 006 - 25.01.2019

347• Klipp inte mer än en tredjedel av gräsets längd. Klipp först med hög klipphöjd. Undersök resultatet och sänk klipphöjden till en lämplig nivå. Om gräset är väldigt långt kan du köra sakta och klippa två gånger vid behov.

• Klipp i olika riktningar varje gång för att undvika ränder i gräsmattan. Underhåll Introduktion VARNING: Innan du utför underhåll måste du läsa och förstå kapitlet om säkerhet. För allt service- och reparationsarbete på produkten krävs särskild utbildning. Vi garanterar att du kan få en fackmannamässig reparation och service utförd. Om din återförsäljare inte är en serviceverkstad kan du tala med dem för information om närmaste serviceverkstad. Innan du utför underhållsarbete VARNING: Följ dessa anvisningar när du måste placera produkten på sidan för att förhindra personskador och skador på produkten.

1. Stäng bränslekranen.

2. Låt motorn gå tills den stannar.

3. Koppla loss tändstiftskabeln.

4. Luta produkten till dess vänstra sida, med luftfiltret

(A) uppåt och ljuddämparen nedåt.

Underhållsschema Underhållsintervallen beräknas utifrån daglig användning av produkten. Intervallen ändras om produkten inte används dagligen. För underhåll som markeras med * ska du se anvisningarna i Säkerhetsanordningar på produkten på sida 344

Underhåll Dagligen Varje vecka Varje mån-

Utför en allmän inspektion X Kontrollera oljenivån X Rengör produkten X Kontrollera skärutrustningen X Kontrollera klippkåpan* X Kontrollera motorbromsbygeln* X Kontrollera luftfiltret X Kontrollera ljuddämparen* X Kontrollera tändstiftet X Rengör luftfiltret X 348 461 - 006 - 25.01.2019Underhåll Dagligen Varje vecka Varje mån-

Byt ut luftfiltret X Kontrollera bränslesystemet X Allmän inspektion

• Se till att skruvar och muttrar på produkten är åtdragna. Rengöra produkten VARNING: Följ anvisningarna i Innan du utför underhållsarbete på sida 348 innan du rengör under produkten. OBSERVERA: Använd inte rengöringsmedel, bensin eller lösningsmedel för att rengöra produkten. Detta kan orsaka skador på plastdelar.

• Undvik att använda högtryckstvätt när du rengör maskinen.

• Om du använder vatten för att rengöra produkten ska du inte spola vatten direkt på motorn.

• Använd en borste för att ta bort löv, gräs och smuts.

• Se till att kylluftintaget inte är igensatt.

• Ta bort fläkten (se Byta kniv och fläkt på sida 349

och rengör den med en borste.

• Rengör produktens yta med en torr trasa.

• Rengör under produkten med en skrapa för att avlägsna ansamling av gräs och skräp. Kontrollera skärutrustningen VARNING: För att förhindra oavsiktlig start ska du ta bort tändkabeln från tändstiftet. VARNING: Använd skyddshandskar när du utför underhåll på skärutrustningen. Kniven är mycket vass och skärskador uppstår lätt.

1. Kontrollera så att skärutrustningen inte är skadad

eller har sprickor. Byt alltid ut skadad skärutrustning.

2. Titta på kniven för att se om den är skadad eller slö.

Notera: Kniven måste balanseras när den har slipats. Låt en serviceverkstad slipa, byta och balansera kniven. Om du träffar ett hinder som gör att produkten stannar ska du byta ut den skadade kniven. Låt serviceverkstaden bedöma om kniven kan slipas eller måste ersättas. Byta kniv och fläkt VARNING: Använd kraftiga arbetshandskar. Kniven är mycket vass och skärskador uppstår lätt.

1. Förbered produkten för underhållsarbete, se

Innan du utför underhållsarbete på sida 348

2. Håll i fläkten ordentligt och vänd knivbulten (A)

moturs för att ta bort den.

3. Ta loss kniven (B), klipphöjdsdistanserna (C) och

4. Kontrollera om knivbulten och fläkten har skador.

5. Sätt tillbaka fläkten i sitt ursprungliga läge. Om du

lägger till klipphöjdsdistanser ska du se till att stiften sätts i hålen på fläkten.

6. Montera den nya kniven. Se till att stiften på fläkten

(E) placeras i hålen (F) på kniven.

7. När du monterar en ny kniv ska du rikta knivens

vinklade ändar mot marken.

8. För knivbulten genom knivens mitthål (G) och dra åt

9. Håll i fläkten ordentligt och dra åt knivbulten med en

10. Dra runt kniven för hand och se till att den roterar

11. Starta produkten för att testa kniven. Om kniven inte

är korrekt monterad känner du vibrationer i produkten eller så är klippresultat otillfredsställande. Ställa in klipphöjden Lägg till klipphöjdsdistanser för att sänka klipphöjden. Ta bort klipphöjdsdistanserna för att höja klipphöjden. Notera: Använd inte mer än två klipphöjdsdistanser.

461 - 006 - 25.01.2019 3491. Förbered produkten för underhållsarbete, se

Innan du utför underhållsarbete på sida 348

2. Ta bort knivbulten och kniven, se

Byta kniv och fläkt på sida 349

3. Placera en eller två klipphöjdsdistanser (A) mellan

fläkten och kniven. Placera hålen på den första klipphöjdsdistansen på stiften på fläkten (B). Sätt stiften på den andra klipphöjdsdistansen i hålen på den första klipphöjdsdistansen.

4. Placera kniven på klipphöjdsdistansen. Se till att

stiften på klipphöjdsdistansen placeras i hålen (C) på kniven.

5. Fäst kniven och knivbulten, se

Byta kniv och fläkt på sida 349

Fylla på och byta motorolja

• För information om hur du fyller på och byter motorolja, se bruksanvisningen för motorn. Rengöra luftfiltret OBSERVERA: Kör aldrig motorn utan monterat luftfilter eller med ett smutsigt luftfilter. Det minskar effektiviteten och kan orsaka skador på motorn.

1. Tryck på spärrflikarna (A), ta bort luftfilterkåpan (B)

och ta bort luftfiltret (C).

2. Slå luftfiltret mot en plan yta för att få partiklarna att

falla av. Du kan också blåsa tryckluft genom luftfiltret från dess rena sida. OBSERVERA: Använd inte en borste för att ta bort smuts eftersom smutsen då trycks in i luftfiltret.

3. Rengör luftfilterhållaren (D) och luftfilterkåpan lock

med en fuktig trasa. OBSERVERA: Låt inte smuts tränga in i luftkanalen som leder fram till förgasaren (E).

4. Sätt tillbaka luftfiltret i sitt ursprungliga läge. Se till att

luftfiltret ligger helt tätt mot luftfilterhållaren.

5. Sätt tillbaka luftfilterkåpan med de nedre flikarna

först. Så undersöker du tändstiftet OBSERVERA: Använd alltid rekommenderad tändstiftstyp. Fel typ av tändstift kan orsaka skador på produkten.

• Undersök tändstiftet om motorn har låg effekt, är svår att starta eller inte fungerar korrekt vid tomgångsvarvtal.

• Följ dessa instruktioner om du vill minska risken för oönskat material på tändstiftets elektroder: a) Se till att tomgångsvarvtalet är korrekt justerat. b) Se till att bränsleblandningen är korrekt. c) Se till att luftfiltret är rent.

• Om tändstiftet är smutsigt rengör du det och ser till att elektrodavståndet är korrekt, se

• Byt ut tändstiftet vid behov. Kontrollera bränslesystemet

• Kontrollera bränsletanklocket och tätningen till bränsletanklocket för att se till att det inte finns några skador.

• Kontrollera bränsleslangen för att se till att inget läckage förekommer. Om bränsleslangen är skadad ska du låta en serviceverkstad byta ut den.

461 - 006 - 25.01.2019Transport, förvaring och kassering

Transport och förvaring

• Vid förvaring och transport av produkten och bränslet ska du se till att det inte förekommer något läckage eller avgaser. Gnistor eller öppen eld, t.ex. från elektriska apparater eller pannor, kan orsaka brand.

• Använd alltid godkända behållare för transport och förvaring av bränsle.

• Töm bränsletanken innan du placerar produkten för förvaring under en längre tid. Kassera bränslet på lämplig anvisad plats

• Fäst produkten ordentligt under transport för att förhindra skador och olyckor.

• Förvara produkten i ett låst utrymme för att förhindra åtkomst för barn eller personer som inte är behöriga.

• Förvara produkten på en torr och frostfri plats. Förbereda för förvaring Förbered produkten för förvaring i slutet av säsongen och innan mer än 30 dagars förvaring.

1. Stäng av motorn och stäng bränslekranen.

2. Starta motorn och luta produkten ca 10 cm från

marken, i ljuddämparens riktning.

3. När motorn stannar släpper du motorbromsbygeln.

4. Koppla loss tändstiftskabeln.

5. Tappa ur bränslet från bränsletanken.

6. Ta bort tändstiftet och häll 5 ml motorolja genom

7. Dra i starthandtaget tre gånger för att fördela oljan i

9. Rengör luftfiltret, se

Rengöra luftfiltret på sida 350

Kontrollera skärutrustningen på sida 349

11. Rengör produkten, se

Rengöra produkten på sida

• Följ lokala återvinningsbestämmelser och tillämpliga förordningar.

• Kassera alla kemikalier, som olja och bränsle, vid en serviceverkstad eller på lämplig anvisad plats.

• När produkten inte längre används ska du skicka den till en Husqvarna-återförsäljare eller lämna den till en återvinningsstation. Tekniska data Tekniska data GX560 Motor Fabrikat / Modell Honda/OHC GCV 160 Slagvolym, cm

3,0 Tändstiftens avstånd i mm 0,75 Tändstiftstyp NGK BPR6ES Bränsle-/smörjsystem Volym bensintank, liter 0,9

Motorns angivna märkeffekt är medelvärdet för nettoeffekten (vid det specificerade varvtalet) hos en typisk produktionsmotor för den motormodell som mätts enligt SAE-standard J1349/ISO1585. Massproducerade motorer kan avvika från detta värde. Den faktiska effekten hos den motor som är installerad i slutprodukten kommer att bero på driftshastigheten, omgivningens egenskaper och andra faktorer.

Ljudeffektnivå, uppmätt dB (A) 96 Ljudeffektnivå, garanterad L

Ljudtrycksnivå vid användarens öra, dB (A) 84 Vibrationsnivåer, a hveq

Emission av buller till omgivningen uppmätt som ljudeffekt (L

) enligt EG-direktiv 2000/14/EG.

Ljudtrycksnivå enligt ISO 5395. Redovisade data för ljudtrycksnivå har ett typiskt spridningsmått (standardav- vikelse) på 1,2 dB(A).

Vibrationsnivå enligt ISO 5395. Rapporterade data för vibrationsnivå har en typisk statistisk spridning (stand- ardavvikelse) på 0,2 m/s

352 461 - 006 - 25.01.2019EG‐försäkran om överensstämmelse EG‐försäkran om överensstämmelse Husqvarna AB, SE‐561 82 Huskvarna, Sverige, tel: +46-36-146500, försäkrar härmed att gräsklipparen Husqvarna GX560 från serienummer 2017xxxxxxx och framåt uppfyller kraven i RÅDETS DIREKTIV:

• av den 17 maj 2006 ”angående maskiner” 2006/42/EG

• av den 26 februari 2014 ”angående elektromagnetisk kompatibilitet” 2014/30/EU

• av den 8 maj 2000 ”angående emission av buller i miljön” 2000/14/EG Information om bulleremissioner finns i avsnittet Tekniska data. Följande standarder har tillämpats: EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012 Om inte annat anges är ovan angivna standarder de senast offentliggjorda versionerna. Anmält organ: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala har utfärdat rapporter om bedömning av överensstämmelse enligt bilaga VI till RÅDETS DIREKTIV av den 8 maj 2000 angående emissioner av buller till omgivningen, 2000/14/EG. Certifikatet har nummer: 01/901/302 Huskvarna, 2017-12-14 Claes Losdal, utvecklingschef/trädgårdsprodukter (auktoriserad representant för Husqvarna AB samt ansvarig för tekniskt underlag)
