BRUKSANVISNING GX 560 HUSQVARNA

(C) og ventilatoren (D).

1. Tryk på låsetappene (A), fjern filterdækslet (B), og

Transport og opbevaring

3. Når motoren standser, slippes

12. Krok for justering av håndtakets posisjon

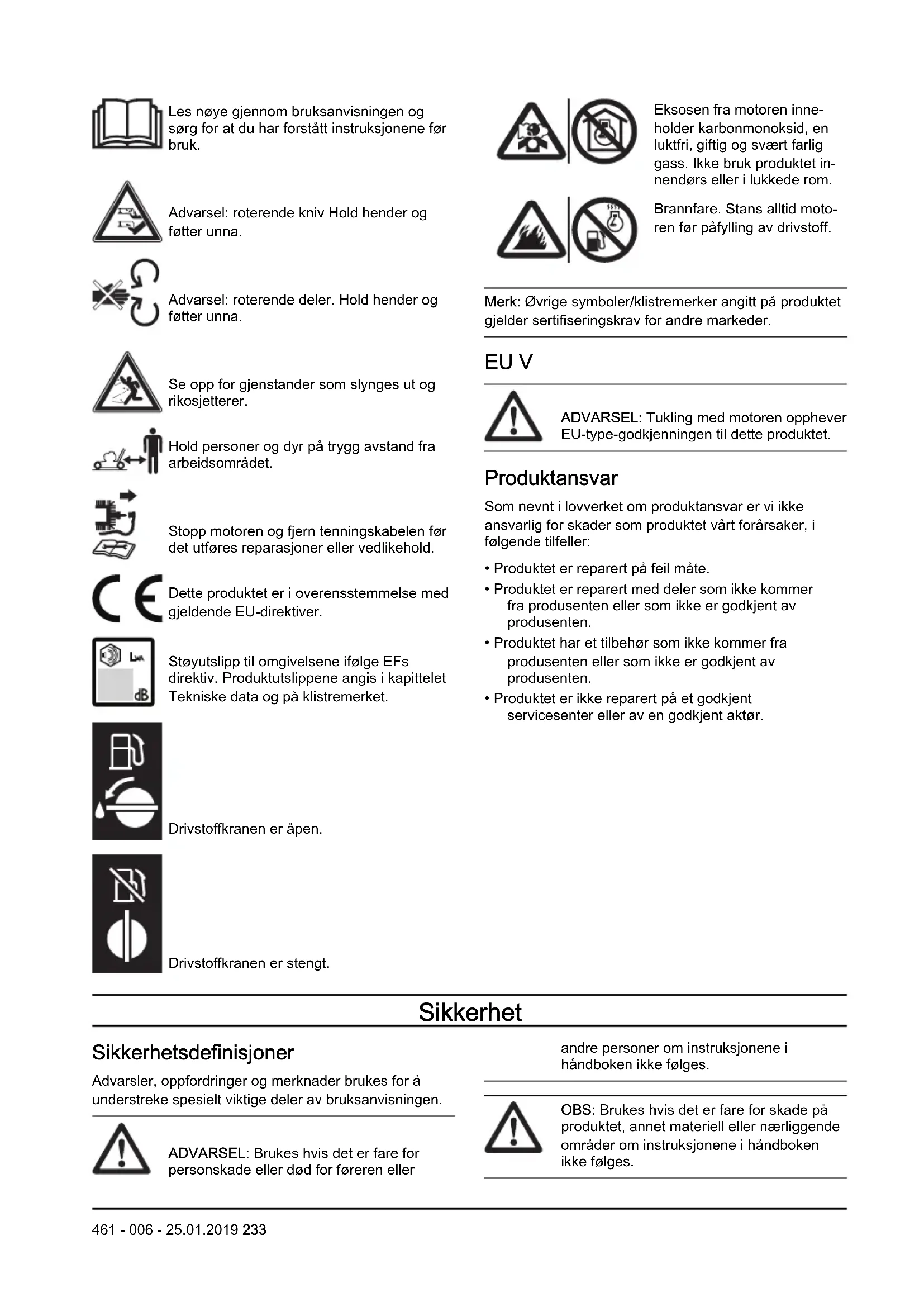

Symboler på produktet ADVARSEL: Uforsiktig eller feilaktig bruk kan resultere i skader eller dødsfall for brukeren eller tilskuere. 232 461 - 006 - 25.01.2019Les nøye gjennom bruksanvisningen og sørg for at du har forstått instruksjonene før bruk. Advarsel: roterende kniv Hold hender og føtter unna. Advarsel: roterende deler. Hold hender og føtter unna. Se opp for gjenstander som slynges ut og rikosjetterer. Hold personer og dyr på trygg avstand fra arbeidsområdet. Stopp motoren og fjern tenningskabelen før det utføres reparasjoner eller vedlikehold. Dette produktet er i overensstemmelse med gjeldende EU-direktiver. Støyutslipp til omgivelsene ifølge EFs direktiv. Produktutslippene angis i kapittelet Tekniske data og på klistremerket. Drivstoffkranen er åpen. Drivstoffkranen er stengt. Eksosen fra motoren inne- holder karbonmonoksid, en luktfri, giftig og svært farlig gass. Ikke bruk produktet in- nendørs eller i lukkede rom. Brannfare. Stans alltid moto- ren før påfylling av drivstoff. Merk: Øvrige symboler/klistremerker angitt på produktet gjelder sertifiseringskrav for andre markeder. EU V ADVARSEL: Tukling med motoren opphever EU-type-godkjenningen til dette produktet. Produktansvar Som nevnt i lovverket om produktansvar er vi ikke ansvarlig for skader som produktet vårt forårsaker, i følgende tilfeller:

• Produktet er reparert på feil måte.

• Produktet er reparert med deler som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.

• Produktet har et tilbehør som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.

• Produktet er ikke reparert på et godkjent servicesenter eller av en godkjent aktør. Sikkerhet Sikkerhetsdefinisjoner Advarsler, oppfordringer og merknader brukes for å understreke spesielt viktige deler av bruksanvisningen. ADVARSEL: Brukes hvis det er fare for personskade eller død for føreren eller andre personer om instruksjonene i håndboken ikke følges. OBS: Brukes hvis det er fare for skade på produktet, annet materiell eller nærliggende områder om instruksjonene i håndboken ikke følges.

461 - 006 - 25.01.2019 233Merk: Brukes for å gi mer nødvendig informasjon for en

spesifikk situasjon. Generelle sikkerhetsinstruksjoner ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Dette produktet er farlig hvis det brukes feil, eller hvis du ikke er forsiktig. Personskade eller død kan forekomme hvis du ikke følger sikkerhetsinstruksjonene.

• Dette produktet danner et elektromagnetisk felt når det er i bruk. Dette feltet kan under visse forhold forstyrre aktive eller passive medisinske implantater. For å redusere faren for hendelser som kan føre til alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med lege og produsenten av det medisinske implantatet før dette produktet tas i bruk.

• Vær alltid forsiktig og bruk sunn fornuft. Hvis du ikke er sikker på hvordan du skal bruke produktet i en bestemt situasjon, må du stoppe og snakke med Husqvarna-forhandleren før du fortsetter.

• Husk at brukeren er ansvarlig for ulykker som involverer andre personer eller deres eiendom.

• Ikke la en person bruke produktet uten kunnskap om instruksjonene.

• Ikke modifiser dette produktet, og ikke bruk det dersom det er mulig at andre har modifisert det. Sikkerhet i arbeidsområdet ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Fjern greiner, kvister, steiner og andre løse gjenstander fra området før du bruker produktet.

• Gjenstander som treffer skjæreutstyret, kan slynges ut og forårsake skade på personer og gjenstander. Hold tilskuere og dyr på trygg avstand fra produktet.

• Ikke bruk produktet i tåke, regn, sterk vind, kulde, ved fare for lyn eller andre dårlige værforhold. Hvis du bruker produktet i dårlig vær eller i fuktige omgivelser, kan det ha en negativ effekt på vurderingsevnen. Dårlig vær kan forårsake farlige arbeidsforhold.

• Hold utkikk etter personer, objekter og situasjoner som kan forhindre sikker bruk av produktet.

• Hold utkikk etter røtter, steiner, kvister, fordypninger, grøfter og andre hindringer. Langt gress kan forhindre fri sikt.

• Det kan være farlig å klippe gress i skråninger. Ikke bruk produktet i skråninger som heller mer enn 45 grader. Ikke klipp gress i våte skråninger.

• Når du klipper gress i en skråning, må du alltid holde føttene på et jevnt underlag og produktet nedenfor deg i skråningen.

• Bruk produktet på tvers av skråninger. Ikke gå opp og ned.

• Vær forsiktig når du nærmer deg skjulte hjørner eller gjenstander som blokkerer sikten. Arbeidssikkerhet ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Bruk dette produktet bare til å klippe gressplener. Det er ikke tillatt å bruke det til andre formål.

• Ikke bruk produktet med mindre kniven og alle deksler er riktig montert. En kniv som er feilmontert, kan løsne og forårsake skade.

• Pass på at kniven ikke kommer borti gjenstander som steiner og røtter. Dette kan gjøre skade på bladet og bøye motorakselen. En bøyd aksel kan forårsake mye vibrasjon og utgjør en svært høy fare for at kniven blir løs.

• Hvis kniven treffer en gjenstand eller det oppstår kraftige vibrasjoner, må produktet stanses øyeblikkelig. Koble tenningskabelen fra tennpluggen. Kontroller produktet for skader. Reparer skader, eller la et godkjent serviceverksted utføre reparasjon.

• Du må aldri feste motorbremsehåndtaket permanent til håndtaket når motoren er i gang.

• Plasser produktet på et stabilt, flatt underlag, og start det. Pass på at kniven ikke berører bakken eller andre gjenstander.

• Hold deg alltid bak produktet når du bruker det.

• Hold begge hendene på håndtaket når du bruker produktet. Hold hender og føtter borte fra de roterende knivene.

• Vær forsiktig når du trekker produktet bakover.

• Stopp motoren når du går over områder uten gress, for eksempel gangveier av grus, stein og asfalt.

• Ikke løp med produktet når motoren er på. Du må alltid gå mens du bruker produktet.

• La aldri produktet være ute av syne mens motoren er i gang. Stopp motoren, og vent til skjæreutstyret slutter å rotere. Sikkerhetsinstruksjoner for drift Personlig verneutstyr ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Verneutstyr kan aldri fullstendig forhindre skade, men det reduserer skadeomfanget hvis ulykken inntreffer. Spør forhandleren din om hjelp til å velge riktig utstyr.

• Bruk kraftige, sklisikre støvler eller sko. Ikke bruk åpne sko eller gå barbeint.

• Bruk tykke langbukser.

• Bruk vernehansker når det er nødvendig, for eksempel når du fester, undersøker eller rengjør skjæreutstyret. Sikkerhetsutstyr på produktet ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Ikke bruk produktet dersom sikkerhetsutstyret er defekt.

• Utfør regelmessig kontroll av sikkerhetsutstyret. Ta kontakt med ditt Husqvarna-serviceverksted, dersom sikkerhetsutstyret er defekt. Slik kontrollerer du klippedekselet Klippedekselet gir mindre vibrasjoner og minsker risikoen for skader forårsaket av kniven.

• Undersøk klippedekselet for å sikre at det ikke er noen skader, for eksempel sprekker. Motorbremsehåndtak Motorbremsehåndtaket stopper motoren. Når du slipper motorbremsehåndtaket, stopper motoren. Hvis du vil kontrollere motorbremsehåndtaket, starter du motoren og slipper deretter motorbremsehåndtaket. Hvis motoren ikke stopper innen tre sekunder, må du la et godkjent Husqvarna-serviceverksted justere motorbremsen. Lyddemper Lyddemperen begrenser støynivået og sender avgassene bort fra brukeren. Bruk ikke produktet hvis lyddemperen mangler eller er defekt. En defekt lyddemper øker støynivået og faren for brann. Kontroller lyddemperen regelmessig for å sikre at den er riktig montert og ikke skadet. OBS: Lyddemperen blir svært varm under og etter bruk, og når motoren går på tomgang. Vær forsiktig i nærheten av brannfarlige materialer og/eller avgasser for å unngå brann. Drivstoffsikkerhet ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Vær forsiktig med drivstoff. Drivstoff er brannfarlig, og avgassene er eksplosive og kan forårsake personskade eller død.

• Ikke sett varme gjenstander i nærheten av drivstoff eller motoren.

• Åpne tanklokket sakte og slipp ut trykket forsiktig før du fyller.

461 - 006 - 25.01.2019

235• Ikke fyll drivstoff på motoren innendørs. Utilstrekkeligluftstrøm kan føre til personskade eller død på grunnav kveling eller karbonmonoksidforgiftning.• Trekk til drivstofflokket helt. Hvis drivstofflokket ikkeer strammet, kan det utgjøre en risiko for brann.• Flytt produktet minst 3 m fra stedet du fylte tankenfør du starter det.• Ikke fyll for mye drivstoff på tanken. Sikkerhetsinstruksjoner for vedlikehold ADVARSEL: Les de følgende advarslene førdu bruker produktet.• Eksosen fra motoren inneholder karbonmonoksid, enluktfri, giftig og svært farlig gass. Ikke start motoreninnendørs eller i lukkede rom.• Før du utfører vedlikehold på produktet, må dustoppe motoren og fjerne tenningskabelen fratennpluggen.• Bruk vernehansker når du utfører vedlikehold påskjæreutstyret. Kniven er svært skarp, og det er lettå kutte seg.• Tilbehør og endringer på produktet som ikke ergodkjent av produsenten, kan føre til alvorligpersonskade eller død. Ikke foreta endringer avproduktet. Bruk bare tilbehør som er godkjent avprodusenten.• Hvis vedlikeholdet ikke utføres riktig og regelmessig,øker faren for personskade og skade på produktet.• Bare utfør vedlikehold som beskrevet i dennebrukerveiledningen. Alt annet vedlikehold må utføresav et godkjent Husqvarna-serviceverksted.• La et godkjent Husqvarna-serviceverksted utføreservice på produktet regelmessig.• Skift ut alle skadde, slitte eller ødelagte deler. Montering Slik monterer du det nedre håndtaket

1. Sett kroken som er festet til håndtaket (A), gjennomden midtre åpningen (B) i den retningen pilen peker

2. Drei håndtaket 90° med klokken for å sette endenepå det nedre håndtaket mellom beslagene (D) påklippedekselet.3. Sett tilbake bøylestiftene (A) gjennom beslagene ogendene på det nedre håndtaket. Lås medlåsepinnene (B).

Slik stiller du inn håndtakets posisjon på side 238

2. Kontroller at chokehendelen er på venstre side avproduktet når du ser det fra baksiden.3. Rett inn hullene i det øvre håndtaket med hullene idet nedre håndtaket, og fest skruene, skivene ogknottene.4. Bruk stroppene for å feste kablene til håndtaket.OBS: Kontroller at spenningen i kableneikke er for høy.236 461 - 006 - 25.01.2019Slik monterer du transporthjulene (tilbehør)

1. Sett kroken som er festet til håndtaket (A), gjennomden midtre åpningen (B) i den retningen pilen peker

2. Drei håndtaket 90° med klokken for å sette endenepå det nedre håndtaket mellom beslagene (D) påklippedekselet.3. Sett tilbake fôringen (A) gjennom beslagene ogendene på det nedre håndtaket.

5. Sett de nedre forlengelsesrørene inn i de øvreforlengelsesrørene.6. Sett bøylestiftene (A) gjennom forlengelsesrørene,og lås dem med låsepinnene (B).

Bruk Innledning ADVARSEL: Før du bruker produktet, må dulese og forstå kapittelet om sikkerhet. Før du bruker produktet 1. Les nøye gjennom bruksanvisningen, og sørg for atdu har forstått instruksjonene.2. Undersøk skjæreutstyret for å sikre at det er riktigfestet og justert. Se Slik kontrollerer duskjæreutstyret på side 240

4. Fyll oljetanken, og kontroller oljenivået. Se Slik fyllerdu på og skifter motorolje på side 241

2. Skyv kroken frem for å stille inn håndtaket i

parkeringsposisjon (B).

3. Trekk kroken bakover for å stille inn håndtaket i

Slik stiller du inn håndtakets posisjon på side 238

6. Sett høyre fot på klippedekselet.

7. Hold i toppen av det nedre håndtaket med høyre

hånd, og vipp produktet.

8. Hold i startsnoren med høyrehånden.

10. Trekk kraftig for å starte motoren.

Slik stiller du inn håndtakets posisjon på side 238

• Still inn håndtaket i parkeringsstilling (se Slik stiller du inn håndtakets posisjon på side 238

461 - 006 - 25.01.2019• Ikke klipp mer enn 1/3 av lengden på gresset. Klipp

først med klippehøyden stilt høyt. Undersøk resultatet og senk klippehøyden til det aktuelle nivået. Hvis gresset er veldig langt, kjører du sakte og klipper to ganger om nødvendig.

• Klipp i forskjellige retninger hver gang, for å unngå striper i plenen. Vedlikehold Innledning ADVARSEL: Før du utfører vedlikeholdsarbeid, må du lese og forstå kapittelet om sikkerhet. For alt vedlikehold og reparasjonsarbeid på produktet er det nødvendig med spesiell opplæring. Vi garanterer fagmessig reparasjon og service. Hvis forhandleren ikke er et serviceverksted, må du snakke med dem for å få informasjon om nærmeste serviceverksted. Før du utfører vedlikehold ADVARSEL: Hvis det er nødvendig å legge produktet på siden, må du overholde disse instruksjonene for å forhindre personskader og skader på produktet.

Vedlikeholdsskjema Vedlikeholdsintervallene er beregnet med utgangspunkt i daglig bruk av produktet. Intervallene kan endres hvis produktet ikke brukes daglig. For vedlikehold merket med * kan du se instruksjonene i Sikkerhetsutstyr på produktet på side 235

Vedlikehold Daglig Ukentlig Månedlig Slik utfører du en generell inspeksjon X Kontroller oljenivået. X Rengjør produktet. X Kontroller skjæreutstyret. X Kontroller klippedekselet*. X Kontroller motorbremsehåndtaket*. X Kontroller luftfilteret. X Kontroller lyddemperen*. X Kontroller tennpluggen. X Rengjør luftfilteret. X Skift luftfilteret. X

• Kontroller at mutrene og skruene på produktet er trukket til. Slik rengjør du produktet ADVARSEL: Følg instruksjonene i Før du utfører vedlikehold på side 239 før du rengjør under produktet. OBS: Bruk ikke vaskemidler, bensin eller løsemidler til å rengjøre produktet. Det kan føre til skade på plastdeler.

• Produktet må ikke rengjøres med høytrykksspyler.

• Hvis du bruker vann til å rengjøre produktet, må du ikke spyle vann direkte på motoren.

• Bruk en børste for å fjerne løv, gress og smuss.

• Forsikre deg om at kjøleluftinntaket ikke er blokkert.

• Ta ut viften (se Slik bytter du kniven og viften på side

), og rengjør den med en børste.

• Rengjør produktets overflate med en tørr klut.

• Rengjør under produktet med en skrape for å fjerne oppsamling av gress og avfall. Slik kontrollerer du skjæreutstyret ADVARSEL: For å hindre utilsiktet start må du fjerne tenningskabelen fra tennpluggen. ADVARSEL: Bruk vernehansker når du utfører vedlikehold på skjæreutstyret. Kniven er svært skarp, og det er lett å kutte seg.

1. Kontroller skjæreutstyret med henblikk på skader og

sprekkdannelse. Bytt alltid ut skadet skjæreutstyr.

1. Klargjør produktet for vedlikeholdsarbeid (se

Før du utfører vedlikehold på side 239

mot urviseren for å fjerne den.

klippehøyderegulering (C) og viften (D).

4. Kontroller knivbolten og viften for skader.

5. Sett viften tilbake til opprinnelig posisjon. Hvis du

skal legge til avstandsstykker for klippehøyde, må du sørge for at pinnene blir satt i hullene på viften.

vinklede endene av kniven i retning av bakken.

8. Sett knivbolten gjennom hullet i midten av kniven

(G), og stram for hånd med urviseren.

10. Trekk kniven rundt for hånd for å kontrollere at den

riktig tilkoblet, vil produktet vibrere, eller klipperesultatet vil ikke bli bra nok. Slik regulerer du klippehøyden Legg til avstandsstykker for å senke klippehøyden. Fjern avstandsstykkene for å øke klippehøyden. Merk: Ikke bruk mer enn to avstandsstykker.

1. Klargjør produktet for vedlikeholdsarbeid (se

Før du utfører vedlikehold på side 239

2. Fjern bladbolten og kniven (se

• Hvis du ønsker informasjon om hvordan du fyller påog skifter motorolje, kan du se i bruksanvisningen formotoren. Rengjøre luftfilteret OBS: Ikke la motoren kjøre uten luftfiltereller med et skittent luftfilter. Dette reduserereffektiviteten og kan forårsake skade påmotoren.1. Trykk på låsetappene (A), fjern luftfilterdekselet (B)og fjern luftfilteret (C).

2. Slå luftfilteret mot en jevn flate slik at partiklene fallerav. Du kan også blåse trykkluft gjennom luftfilteretfra den rene siden.OBS: Ikke bruk en børste for å fjerneskitt ettersom dette skyver smuss inn iluftfilteret.3. Rengjør luftfilterholderen (D) og luftfilterdekselet meden fuktig klut.OBS: Ikke la smuss komme inn iluftkanalen som fører til forgasseren (E).4. Sett luftfilteret tilbake til opprinnelig posisjon.Kontroller at luftfilteret er helt forseglet motluftfilterholderen.5. Sett luftfilterdekslet tilbake med de nedre flikeneførst. Kontrollere tennpluggen OBS: Bruk alltid anbefalt type tennplugg.Feil tennpluggtype kan føre til skade påproduktet.• Undersøk tennpluggen hvis motorens effekt er forlav, ikke er enkel å starte eller ikke fungerer riktig påtomgang.• Følg disse instruksjonene for å redusere risikoen foruønsket materiale på tennpluggenes elektroder:a) Pass på at tomgangsturtallet er riktig justert.b) Pass på at drivstoffblandingen er riktig.c) Kontroller at luftfilteret er rent.• Hvis tennpluggen har mye belegg, rengjøres den, ogkontroller samtidig at elektrodeavstanden er riktig.

• Skift tennpluggen når det er nødvendig. Slik undersøker du drivstoffsystemet
• Undersøk drivstofflokket og pakningen til lokket for åsikre at det ikke er noen skader.• Undersøk drivstoffslangen for å sikre at det ikkefinnes lekkasjer. Hvis drivstoffslangen er ødelagt, mådu la et serviceverksted skifte den ut. Transport, oppbevaring og avhending Transport og oppbevaring
• Før oppbevaring og transport av produktet ogdrivstoff, må du kontroller at det ikke finnes lekkasjereller gasser. Gnister eller åpen ild, for eksempel fraelektriske apparater eller varmekjeler, kan starte enbrann.• Bruk alltid godkjente beholdere for oppbevaring ogtransport av drivstoff.461 - 006 - 25.01.2019 241• Tøm drivstofftanken før du setter produktet til oppbevaring over en lengre periode. Lever drivstoffet hos en returstasjon.

• Sørg for sikkert feste av produktet under transport for å unngå skader og ulykker.

• Oppbevar produktet på et låst sted for å hindre tilgang for barn eller personer som ikke er godkjent.

• Oppbevar produktet på et tørt og frostfritt sted. Klargjøring for lagring Klargjør produktet for lagring ved slutten av sesongen og før mer enn 30 dagers lagring.

1. Stopp motoren, og lukk drivstoffkranen.

2. Start motoren, og vipp produktet ca. 10 cm opp fra

6. Fjern tennpluggen, og hell 5 ml motorolje gjennom

tennpluggens åpning.

7. Trekk i startsnorhåndtaket tre ganger for å fordele

8. Undersøk tennpluggen (se

Kontrollere tennpluggen på side 241 ). Ikke koble til tennpluggkabelen.

9. Rengjør luftfilteret (se

Rengjøre luftfilteret på side

10. Kontroller skjæreutstyret (se

11. Rengjør produktet (se

Slik rengjør du produktet på side 240

• Følg lokale gjenvinningsbestemmelser og gjeldende regelverk.

• Kast alle kjemikalier, for eksempel motorolje eller drivstoff, på et servicesenter eller en returstasjon.

Lydeffektnivå, målt dB (A) 96 Lydeffektnivå, garantert L

Lydtrykksnivå ved brukerens øre, dB (A) 84 Vibrasjonsnivåer, a hveq

3,3 Skjæreutstyr Klippehøyde, mm 10–30 Klippebredde, cm 510 Kniv, artikkelnummer 5119004-10

Utslipp av støy til omgivelsene målt som lydeffekt (L

Vibrasjonsnivå i henhold til ISO 5395. Rapporterte data for vibrasjonsnivå har en typisk statistisk spredning (standard avvik) på 0,2 m/s
