BRUKSANVISNING LB 553S HUSQVARNA

1. Download Husqvarna Connect appen på din mobile

1. Tryk på låsetappene (A), fjern filterdækslet (B), og

for å klippe gresset til gjødsel. Bruksområder Bruk produktet til å klippe gress. Ikke bruk produktet til andre oppgaver. Produktoversikt (Fig. 1)

1. Håndtak/styrestang

11. Spak for regulering av klippehøyde (KLIPPO LB 442,

Symboler på produktet (Fig. 2) ADVARSEL: Uforsiktig eller feilaktig bruk kan resultere i skader eller dødsfall for brukeren eller tilskuere. (Fig. 3) Les nøye gjennom bruksanvisningen og sørg for at du har forstått instruksjonene før bruk. (Fig. 4) Se opp for gjenstander som slynges ut og rikosjetterer. (Fig. 5) Hold personer og dyr på trygg avstand fra arbeidsområdet. (Fig. 6) Stopp motoren og fjern tenningskabelen før det utføres reparasjoner eller vedlikehold. (Fig. 7) Advarsel: Hold hender og føtter borte fra bevegelige deler. (Fig. 8) Advarsel: Hold hender og føtter borte fra den roterende kniven. (Fig. 9) Dette produktet er i overensstemmelse med gjeldende EU-direktiver. (Fig. 10) Støyutslipp til omgivelsene i henhold til EU-direktiv 2000/14/EF og New South Wales-forskriften «Protection of the Environment Operations (Noise Control) Regulation 2017». Du finner informasjon om støyutslipp på maskinetiketten og i kapittelet Tekniske data. (Fig. 11) Kode som kan skannes. Merk: Øvrige symboler/klistremerker angitt på produktet gjelder sertifiseringskrav for enkelte markeder. Euro V-utslipp ADVARSEL: Tukling med motoren opphever EU-type-godkjenningen til dette produktet. 1510 - 003 - 15.10.2020 205Produktansvar Som nevnt i lovverket om produktansvar er vi ikke ansvarlig for skader som produktet vårt forårsaker, i følgende tilfeller:

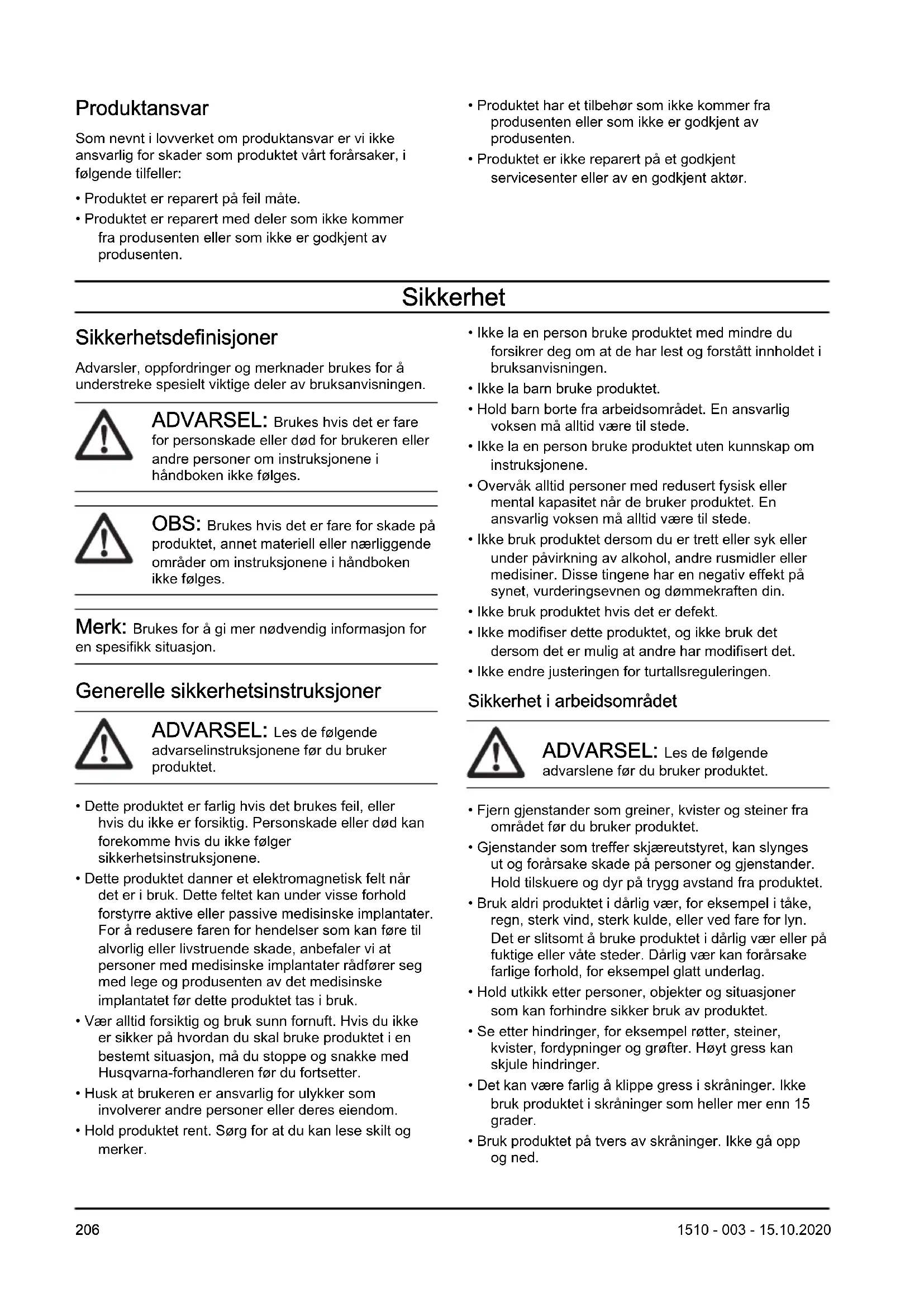

• Produktet er reparert på feil måte.

• Produktet er reparert med deler som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.

• Produktet har et tilbehør som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.

• Produktet er ikke reparert på et godkjent servicesenter eller av en godkjent aktør. Sikkerhet Sikkerhetsdefinisjoner Advarsler, oppfordringer og merknader brukes for å understreke spesielt viktige deler av bruksanvisningen. ADVARSEL: Brukes hvis det er fare for personskade eller død for brukeren eller andre personer om instruksjonene i håndboken ikke følges. OBS: Brukes hvis det er fare for skade på produktet, annet materiell eller nærliggende områder om instruksjonene i håndboken ikke følges. Merk: Brukes for å gi mer nødvendig informasjon for en spesifikk situasjon. Generelle sikkerhetsinstruksjoner ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Dette produktet er farlig hvis det brukes feil, eller hvis du ikke er forsiktig. Personskade eller død kan forekomme hvis du ikke følger sikkerhetsinstruksjonene.

• Dette produktet danner et elektromagnetisk felt når det er i bruk. Dette feltet kan under visse forhold forstyrre aktive eller passive medisinske implantater. For å redusere faren for hendelser som kan føre til alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med lege og produsenten av det medisinske implantatet før dette produktet tas i bruk.

• Vær alltid forsiktig og bruk sunn fornuft. Hvis du ikke er sikker på hvordan du skal bruke produktet i en bestemt situasjon, må du stoppe og snakke med Husqvarna-forhandleren før du fortsetter.

• Husk at brukeren er ansvarlig for ulykker som involverer andre personer eller deres eiendom.

• Ikke la en person bruke produktet uten kunnskap om instruksjonene.

• Ikke modifiser dette produktet, og ikke bruk det dersom det er mulig at andre har modifisert det.

• Ikke endre justeringen for turtallsreguleringen. Sikkerhet i arbeidsområdet ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Fjern gjenstander som greiner, kvister og steiner fra området før du bruker produktet.

• Gjenstander som treffer skjæreutstyret, kan slynges ut og forårsake skade på personer og gjenstander. Hold tilskuere og dyr på trygg avstand fra produktet.

• Bruk aldri produktet i dårlig vær, for eksempel i tåke, regn, sterk vind, sterk kulde, eller ved fare for lyn. Det er slitsomt å bruke produktet i dårlig vær eller på fuktige eller våte steder. Dårlig vær kan forårsake farlige forhold, for eksempel glatt underlag.

• Hold utkikk etter personer, objekter og situasjoner som kan forhindre sikker bruk av produktet.

• Se etter hindringer, for eksempel røtter, steiner, kvister, fordypninger og grøfter. Høyt gress kan skjule hindringer.

• Det kan være farlig å klippe gress i skråninger. Ikke bruk produktet i skråninger som heller mer enn 15 grader.

• Bruk produktet på tvers av skråninger. Ikke gå opp og ned.

1510 - 003 - 15.10.2020• Vær forsiktig når du nærmer deg skjulte hjørner eller gjenstander som blokkerer sikten. Arbeidssikkerhet ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Bruk dette produktet bare til å klippe gressplener. Det er ikke tillatt å bruke det til andre formål.

• Ikke bruk produktet med mindre kniven og alle deksler er riktig montert. En kniv som er feilmontert, kan løsne og forårsake personskade.

• Pass på at kniven ikke kommer borti gjenstander som steiner og røtter. Dette kan gjøre skade på kniven og bøye motorakselen. En bøyd aksel kan forårsake mye vibrasjon og utgjør en svært høy fare for at kniven blir løs.

• Plasser produktet på et stabilt, flatt underlag, og start det. Pass på at kniven ikke berører bakken eller andre gjenstander.

• Unngå å vippe produktet opp mens motoren er i gang.

• Vær forsiktig når du trekker produktet bakover.

• Stopp motoren når du går over områder uten gress, for eksempel gangveier av grus, stein og asfalt.

• Ikke løp med produktet når motoren er på. Du må alltid gå mens du bruker produktet.

• Stopp motoren før du endrer klippehøyde. Utfør aldri justeringer mens motoren er i gang.

• La aldri produktet være ute av syne mens motoren er i gang. Stopp motoren, og forsikre deg om at skjæreutstyret ikke roterer. Sikkerhetsinstruksjoner for drift Personlig verneutstyr ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Verneutstyr kan aldri fullstendig forhindre skade, men det reduserer skadeomfanget hvis ulykken inntreffer. Spør forhandleren din om hjelp til å velge riktig utstyr.

• Bruk hørselsvern hvis støynivået er høyere enn 85 dB.

• Bruk kraftige, sklisikre støvler eller sko. Ikke bruk åpne sko eller gå barbeint.

• Bruk tykke langbukser.

• Bruk vernehansker når det er nødvendig, for eksempel når du fester, undersøker eller rengjør skjæreutstyret. Sikkerhetsutstyr på produktet ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Ikke bruk produktet dersom sikkerhetsutstyret er defekt.

• Utfør regelmessig kontroll av sikkerhetsutstyret. Ta kontakt med ditt Husqvarna-serviceverksted, dersom sikkerhetsutstyret er defekt. Slik kontrollerer du klippedekselet Klippedekselet gir mindre vibrasjoner og minsker risikoen for skader forårsaket av kniven.

• Undersøk klippedekselet for å sikre at det ikke er noen skader, for eksempel sprekker. Motorbremsehåndtak Motorbremsehåndtaket stopper motoren. Når du slipper motorbremsehåndtaket, stopper motoren. Hvis du vil kontrollere motorbremsehåndtaket, starter du motoren og slipper deretter motorbremsehåndtaket. Hvis motoren ikke stopper innen tre sekunder, må du la et godkjent Husqvarna-serviceverksted justere motorbremsen. (Fig. 12) Slik kontrollerer du avvibreringssystemet ADVARSEL: Overeksponering for vibrasjon kan føre til sirkulasjons- eller nerveskader hos personer med nedsatt blodsirkulasjon. Oppsøk lege hvis du opplever fysiske symptomer som kan relateres til overeksponering for vibrasjon. 1510 - 003 - 15.10.2020 207Eksempel på slike symptomer er nummenhet, følelsesløshet, «kiling», «stikk», smerte, manglende eller redusert styrke og forandringer i hudfarge eller - tilstand. Disse symptomene opptrer vanligvis i fingre, hender eller håndledd. Avvibreringssystemet reduserer vibrasjonen i håndtaket under drift. Stålrøret i håndtaket og klippedekselet reduserer vibrasjonene. KLIPPO LB 553S e har også fire avvibreringsenheter festet til håndtaket.

• Undersøk håndtakene og de vibrasjonsdempende enhetene for å sikre at det ikke finnes noen skader. (Fig. 13) Slik kontrollerer du remdekselet (KLIPPO LB 553S e) Remdekselet reduserer faren for skader og sørger for at en røket drivrem ikke slynges ut.

• Kontroller at remdekselet ikke er skadet, og at det er riktig festet. (Fig. 14) Lyddemper Lyddemperen begrenser støynivået og sender avgassene bort fra brukeren. Bruk ikke produktet hvis lyddemperen mangler eller er defekt. En defekt lyddemper øker støynivået og faren for brann. ADVARSEL: Lyddemperen blir svært varm under og etter bruk, og når motoren går på tomgang. Vær forsiktig i nærheten av brannfarlige materialer og/eller avgasser for å unngå brann. Slik kontrollerer du lyddemperen

• Vær forsiktig med drivstoff. Drivstoff er brannfarlig, og avgassene er eksplosive og kan forårsake personskade eller død.

• Ikke sett varme gjenstander i nærheten av drivstoff eller motoren.

• Åpne tanklokket sakte og slipp ut trykket forsiktig før du fyller.

• Ikke fyll drivstoff på motoren innendørs. En utilstrekkelig luftstrøm kan føre til personskade eller dødsfall på grunn av kveling eller karbonmonoksidforgiftning.

• Trekk til drivstofflokket helt. Hvis drivstofflokket ikke er strammet, kan det utgjøre en risiko for brann.

• Flytt produktet minst 3 m (10 fot) fra stedet der du fylte tanken, før du starter det.

• Fyll ikke drivstofftanken helt opp. Varme fører til at drivstoffet utvider seg. Lad det være litt plass øverst i drivstofftanken. Sikkerhetsinstruksjoner for vedlikehold ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Bruk vernehansker når du utfører vedlikehold på skjæreutstyret. Kniven er svært skarp, og det er lett å kutte seg.

• Tilbehør og endringer på produktet som ikke er godkjent av produsenten, kan føre til alvorlig personskade eller død. Ikke foreta endringer av produktet. Bruk bare tilbehør som er godkjent av produsenten.

• Hvis vedlikeholdet ikke utføres riktig og regelmessig, øker faren for personskade og skade på produktet.

• Bare utfør vedlikehold som beskrevet i denne brukerveiledningen. Alt annet vedlikehold må utføres av et godkjent Husqvarna-serviceverksted.

• La et godkjent Husqvarna-serviceverksted utføre service på produktet regelmessig.

• Skift ut alle skadde, slitte eller ødelagte deler.

2. Sett det øvre håndtaket på plass over det nedre

4. Drei håndtaket til siden for å få en god bruksstilling

når du bruker produktet i nærheten av en vegg. (Fig. 16)

5. Juster håndtaket til en gjeldende høyde

a) KLIPPO LB 448: Drei justeringshjulene på chassiset for å justere håndtaket loddrett. (Fig. 17) b) KLIPPO LB 442: Løsne på mutteren for å justere fjærspenningen. Trekk til mutteren når håndtaket er i riktig posisjon. (Fig. 18) c) KLIPPO LB 553S e: Løft staget for håndtaksjustering, og flytt håndtaket forover eller bakover for å stille inn håndtakshøyden. Håndtakets høyde kan justeres i to stillinger. (Fig. 19) Slik monterer du finfordelingspluggen (KLIPPO LB 448)

1. Vipp produktet bakover med tennpluggen vendt opp.

2. Sett pinnene på finfordelingspluggen inn i hullene fra

innsiden av klippedekselet. (Fig. 20)

3. Fest skruene for finfordelingspluggen fra utsiden av

klippedekselet. (Fig. 21) Drift Innledning ADVARSEL: Før du bruker produktet, må du lese og forstå kapittelet om sikkerhet. Husqvarna Connect Husqvarna Connect er en kostnadsfri app for mobilenheten din. Husqvarna Connect-appen gir utvidede funksjoner for Husqvarna-produktet ditt:

• utvidet produktinformasjon

• informasjon om og hjelp med produktdeler og service Slik begynner du å bruke Husqvarna Connect

2. Utfør registrering i Husqvarna Connect-appen.

3. Følg instruksjonene i Husqvarna Connect-appen for

å koble til og registrere produktet. Før du bruker produktet

1. Les nøye gjennom bruksanvisningen, og sørg for at

du har forstått instruksjonene.

2. Undersøk skjæreutstyret for å sikre at det er riktig

1. Åpne drivstofflokket sakte for å slippe ut trykket.

2. Fyll langsomt med en bensinkanne. Hvis du søler

drivstoff, kan du tørke det opp med en klut og la det som måtte være igjen, lufttørke.

3. Tørk rent rundt drivstofflokket.

4. Trekk til drivstofflokket helt. Hvis drivstofflokket ikke

er strammet, kan det utgjøre en risiko for brann. 1510 - 003 - 15.10.2020 2095. Flytt produktet minst 3 m fra stedet du fylte tanken før du starter det. Slik regulerer du klippehøyden Klippehøyden kan justeres i 4 nivåer for KLIPPO LB 442, 5 nivåer for KLIPPO LB 553S e og 6 nivåer for KLIPPO LB 448.

1. Flytt spaken for klippehøyde for å øke eller redusere

klippehøyden. a) For KLIPPO LB 442, KLIPPO LB 448 flytter du spaken for klippehøyde forover for å øke klippehøyden. Flytt spaken for klippehøyde bakover for å redusere klippehøyden (Fig. 22) b) For KLIPPO LB 553S e flytter du spaken for klippehøyde bakover for å øke klippehøyden. Flytt spaken for klippehøyde forover for å redusere klippehøyden (Fig. 23) OBS: Ikke sett klippehøyden for lavt. Knivene kan treffe bakken hvis overflaten av plenen ikke er vannrett. Slik starter du produktet

5. Hold i startsnorhåndtaket med høyrehånden.

7. Trekk kraftig for å starte motoren.

• Skyv kjørespaken ned. (Fig. 27)

• Før du trekker produktet bakover, må du koble ut driften og skyve produktet forover med ca. 10 cm.

• Slipp motorbremsehåndtaket litt tilbake for å koble fra driften, for eksempel når du er nær en hindring. Slik får du et godt resultat

• Bruk alltid en godt slipt kniv. En sløv kniv gir ujevnt resultat, og gressets klippeoverflate blir gul. En skarp kniv bruker også mindre energi enn en sløv kniv.

• Ikke klipp mer enn 1/3 av lengden på gresset. Klipp først med klippehøyden stilt høyt. Undersøk resultatet og senk klippehøyden til det aktuelle nivået. Hvis gresset er veldig langt, kjører du sakte og klipper to ganger om nødvendig.

• Klipp i forskjellige retninger hver gang, for å unngå striper i plenen. Vedlikehold Innledning ADVARSEL: Før du utfører vedlikeholdsarbeid, må du lese og forstå kapittelet om sikkerhet. For alt vedlikehold og reparasjonsarbeid på produktet er det nødvendig med spesiell opplæring. Vi garanterer fagmessig reparasjon og service. Hvis forhandleren ikke er et serviceverksted, må du snakke med dem for å få informasjon om nærmeste serviceverksted. Vedlikeholdsskjema Vedlikeholdsintervallene er beregnet med utgangspunkt i daglig bruk av produktet. Intervallene kan endres hvis produktet ikke brukes daglig. For vedlikehold merket med * kan du se instruksjonene i Sikkerhetsutstyr på produktet på side 207

Vedlikehold Daglig Ukentlig Månedlig Slik utfører du en generell inspeksjon X Kontroller oljenivået. X 210 1510 - 003 - 15.10.2020Vedlikehold Daglig Ukentlig Månedlig Rengjør produktet. X Rengjør luftfilteret. X Kontroller skjæreutstyret. X Kontroller klippedekselet*. X Kontroller motorbremsehåndtaket*. X Kontroller lyddemperen*. X Kontroller vibrasjonsdempesystemet*. X Kontroller tennpluggen. X Skift olje (første gang etter 5 timers bruk og deretter etter hver 25. times bruk).

• Bruk en børste for å fjerne løv, gress og smuss.

• Kontroller at luftinntaket på toppen av motoren ikke er blokkert.

• Produktet må ikke rengjøres med høytrykksspyler.

• Hvis du bruker vann til å rengjøre produktet, må du ikke spyle vann direkte på motoren. Slik kan du undersøke drivremmen og rengjøre girhuset (KLIPPO LB 553S e)

4. Bruk en børste for å fjerne løv, gress og smuss fra

girhuset. (Fig. 29) Slik rengjør du den indre overflaten av klippedekselet

2. Spyl innsiden av klippedekselet med vann.

Slik kontrollerer du skjæreutstyret ADVARSEL: For å hindre utilsiktet start må du fjerne tenningskabelen fra tennpluggen. ADVARSEL: Bruk vernehansker når du utfører vedlikehold på skjæreutstyret. Kniven er svært skarp, og det er lett å kutte seg.

1. Kontroller skjæreutstyret med henblikk på skader og

sprekkdannelse. Bytt alltid ut skadet skjæreutstyr.

4. Undersøk motorakselen for å forsikre deg om at den

10. Trekk kniven rundt for hånd for å kontrollere at den

roterer fritt. ADVARSEL: Bruk vernehansker. Kniven er svært skarp, og det er lett å kutte seg.

2. Ta av oljetanklokket med den medfølgende

3. Fjern gjenværende olje fra peilepinnen.

4. Sett peilepinnen helt inn i oljetanken.

a) For : Ta av oljetanklokket. b) For KLIPPO LB 448, KLIPPO LB 553S e: Ikke trekk til lokket.

utfører en ny kontroll av oljenivået. Slik skifter du motorolje ADVARSEL: Motorolje er svært varm rett etter at motoren har stoppet. La motoren bli avkjølt før du tapper ut motorolje. Rengjør med såpe og vann hvis du søler motorolje på huden.

3. Ta av oljetanklokket.

4. Sett en beholder under produktet for å samle opp

5. Vipp produktet for å tappe av oljen fra tanken.

Luftfilter Merk: Et luftfilter som brukes i lang tid aldri bli fullstendig rent. Skift luftfilteret med jevne mellomrom. Bytt alltid ut skadet luftfilter. Slik rengjør du luftfilteret OBS: Ikke la motoren kjøre uten luftfilter eller med et skittent luftfilter. OBS: Skift luftfilteret hvis det ikke blir helt rent, eller hvis det er skadet. Et defekt luftfilter forårsaker skade på motoren.

1. Trykk på låsetappene (A), ta av luftfilterdekselet (B)

trykkluft gjennom luftfilteret fra den rene siden av luftfilteret. OBS: Ikke bruk en børste til å fjerne smuss ettersom dette skyver smuss inn i luftfilteret.

3. Rengjør luftfilterholderen (D) og luftfilterdekselet med

5. Sett på luftfilterdekselet igjen med de nedre flikene

først. Kontrollere tennpluggen OBS: Bruk alltid anbefalt type tennplugg. Feil tennpluggtype kan føre til skade på produktet.

• Undersøk tennpluggen hvis motorens effekt er for lav, ikke er enkel å starte eller ikke fungerer riktig på tomgang.

• Følg disse instruksjonene for å redusere risikoen for uønsket materiale på tennpluggenes elektroder: a) Pass på at tomgangsturtallet er riktig justert. b) Pass på at drivstoffblandingen er riktig. c) Kontroller at luftfilteret er rent.

• Hvis tennpluggen er skitten, må du rengjøre den og samtidig kontrollere at elektrodeavstanden er riktig.

• Undersøk drivstofflokket og pakningen til lokket for å sikre at det ikke er noen skader.

• Undersøk drivstoffslangen for å sikre at det ikke finnes lekkasjer. Hvis drivstoffslangen er ødelagt, må du la et serviceverksted skifte den ut. Transport, oppbevaring og avhending Transport og oppbevaring

• Før oppbevaring og transport av produktet og drivstoff, må du kontroller at det ikke finnes lekkasjer eller gasser. Gnister eller åpen ild, for eksempel fra elektriske apparater eller varmekjeler, kan starte en brann.

• Bruk alltid godkjente beholdere for oppbevaring og transport av drivstoff.

• Tøm drivstofftanken før du setter produktet til oppbevaring over en lengre periode. Lever drivstoffet hos en returstasjon.

• Sørg for sikkert feste av produktet under transport for å unngå skader og ulykker.

• Oppbevar produktet på et låst sted for å hindre tilgang for barn eller personer som ikke er godkjent.

• Oppbevar produktet på et tørt og frostfritt sted. Kassering

• Følg lokale gjenvinningsbestemmelser og gjeldende regelverk.

• Kast alle kjemikalier, for eksempel motorolje eller drivstoff, på et servicesenter eller en returstasjon.

Motorens merkeeffekt er gjennomsnittlig nettoeffekt (ved angitt turtall) for en typisk produksjonsmotor for mo- tormodellen, målt ifølge SAE-standarden J1349/ISO1585. Masseproduserte motorer kan avvike fra denne verdien. Faktisk effekt for motoren montert på det ferdige produktet vil avhenge av driftshastighet, klimafor- hold og andre verdier.

Bruk motorolje av kvaliteten SG–SH. Se viskositetstabellen i motorprodusentens håndbok, og velg viskosite- ten som er best egnet, basert på forventet utendørstemperatur. 1510 - 003 - 15.10.2020 213KLIPPO LB 442 KLIPPO LB 448 KLIPPO LB 553S e Med tomme tanker, kg 27,5 27,5 36,5 Støyutslipp

Lydeffektnivå, målt dB (A) 92 90 94 Lydeffektnivå, garantert L

Lydtrykksnivå ved brukerens øre, dB (A) 81 77 83 Vibrasjonsnivåer, a hveq

Utslipp av støy til omgivelsene målt som lydeffekt (L

Vibrasjonsnivå i henhold til ISO 5395. Rapporterte data for vibrasjonsnivå har en typisk statistisk spredning (standard avvik) på 0,2 m/s

• fra 17. mai 2006, «angående maskiner» 2006/42/EF

• fra 26. februar 2014 «angående elektromagnetisk kompatibilitet» 2014/30/EU

• fra 8. mai 2000 «angående utslipp av støy til omgivelsene» 2000/14/EF
