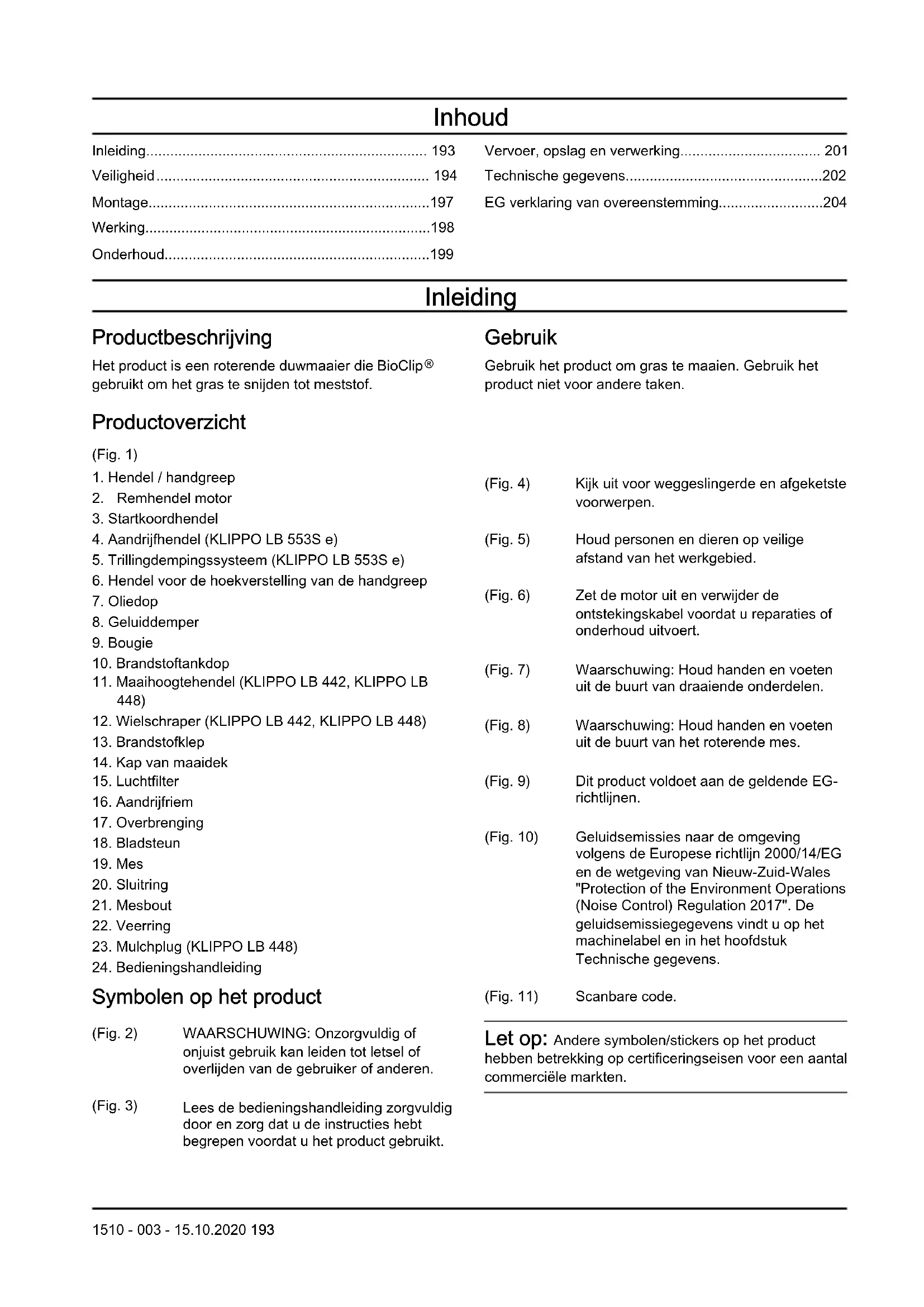

	Inhoud
Inleiding	193	Vervoer, opslag en verwerking. 201
Veiligheid	194	Technische gegevens. 202
Montage	197	EG verklaring van overeenstemming. 204
Werking	198
Onderhoud	199

Inleiding
Productbeschrijving	Gebruik
Het product is een roterende duwmaaier die BioClip®gebruikt om het grayscale te snijden tot meststof.	Gebruik het product om grayscale te maaien. Gebruik hetproduct Niet voor andere taken.
Productoverzicht(Fig. 1)
1. Hendel / handgreep	(Fig. 4) Kijk uit voor wegsglingerde en afgeketstevoorwerpen.
2. Remhendel motor
3. Startkoordhendel
4. Aandrijfhendel (KLIPO LB 553S e)	(Fig. 5) Houd personen en dieren op veiligeafstand van het werkgebied.
5. Trillingdempingssystem (KLIPO LB 553S e)
6. Hendel voor de hoekverstelling van de handgreep	(Fig. 6) Zet de motor uit en verwijder deontstekingskabel voordat u reparatives ofonderhoud uitvoert.
7. Oliedop
8. Geluiddemper
9. Bougie
10. Brandstoffankdop	(Fig. 7) Waarschuwing: Houd handen en voetenuit de buurt van draaiende onderdelen.
11. Maaipoogtehendel (KLIPO LB 442, KLIPO LB 448)
12. Wielschraper (KLIPO LB 442, KLIPO LB 448)	(Fig. 8) Waarschuwing: Houd handen en voetenuit de buurt van het roterende mes.
13. Brandstofklep
14. Kap van maaidek
15. Lichtfilter	(Fig. 9) Dit product voldoet aan de geldende EG-richtlijnen.
16. Aandrijfrem
17. Overbrenging	(Fig. 10) Geluidsemissiesaar de omgevingvolgens de Europese richtlijn 2000/14/EGen de wetgeving van Nieuw-Zuid-Wales"Protection of the Environment Operations(Noise Control) Regulation 2017". Degeluidsemissiegegevens vindt u op hetmachinelabel en in het hoofdstukTechnische gegevens.
18. Bladsteun
19. Mes
20. Sluitring
21. Mesbout
22. Veerring
23. Mulchplug (KLIPO LB 448)
24. Bedieningshandleiding
Symbolen op het product	(Fig. 11) Scanbare code.
(Fig. 2) WAARSCHUWING: Onzorgvuldig ofonjuist gebruik kan leiden tot letsel ofoverlieden van de gebruiker of anderen.	Let op: Andere symbolen/stickers op het producthebben betrekking op certificeringseisen voor een aantalcommercérièle markten.
(Fig. 3) Lees de bedieningshandleiding zorgvuldigdoor en zorg dat u de instructies hebtebegren voordat u het product gebruikt.

Euro V-emissies

WAARSCHUWING: De EU-typegoedkeuring van dit product vervalt als ongeoorloofde wijzigingen aan de motor aangebracht worden.

Productaansprakelijkheid

Zoals uiteengezet in de wet voor productaansprakelijkheid zijn wij Niet aansprakelijk voor schade die door ons product worden veroorzaakt, indien:

• het product Niet goed is gerepareerd.
• het product is gerepareerd met onderdelen die nicht van de fabrikant afkomstig zich, of onderdelen die nicht zich goedgekeurd door de fabrikant.
• het product een accessoire bevat dat nicht afkomstig is van de fabrikant of zich is goedgekeurd door de fabrikant.
• het product Niet is gerepareererd door een erkend servicepunt of door een erkende autoriteit.

Veiligkeit

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding.

WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wonneer de instructies in de handleiding nicht worden gevolgd.

OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanner de instructies in de handleiding nicht worden gevolgd.

Let op: Geven verdere informatie die nodig is in een bepaalde situatie.

Algemene veiligheidsinstructies

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Dit product is gevaarlijk als het verkeerd worden gebruikt, of als u Niet voorzichtig bent. Letsel of overlijden+knen het gevolg+zijn als u de veiligheidsvoorschriften negeert.
• Dit product produces tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werkking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat alvorens dit product te gaan gebruiken.
• Wees alsigtijd voorzichtig en gebruik uw gezond verstand. Als u Niet zeker weet hoe u het product

moet bedieren in een bepaalde situatie, stop dan en informeer bij uw Husqvarna dealer voordat u verdergaat.

Denk erom dat de bediener of gebruiker verantwoordelijk is voor ongelukken of beschadigingen aan eigendommen.
- Houd het product schoon. Zorg ervoor dat u de aanduidingen en stickers duidelijk kutk lezen.
- Laat niemand het product gebruiken tenzij u zeker weet dat deze de inhoud van de gebruikershandleiding hebben gelezen en begrepen.
- Laat het product Niet door een kind bedieren.
- Houd kinderen uit het werkgebied. Er moet te allen tijde een verantwoordelijke volwassene aanwezig়n.
- Laat het product Niet bedieren door een persoon die de instructies Niet hebft gelezen.
- Houd Personen met een lichamelijke of geestelijk beperking die het product gebruiken, algijd in de gaten. Er要去 allen tjnde een verantwoordelijk volwassene aanwezig zich.
- Gebruik het product nooit als u moe of ziek bent, of onder invloed van alcohol, drugs of medicijnen verkeert. Dit heeft een negatif effect op uw visie, alertheid, koordinatie en oordeel.
- Gebruik het product Niet als het defect is.
- Wijzig dit product Niet of gebruik het Niet als het door anderen kan zich gewijzigd.
- Wijzig de afstelling voor de motortoerentalregeling Niet.

Veiligkeit van het werkgebied

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Verwijder objecten zoals takken, twijgen en stenenuit het werkgebied voordat u het product gaat gebruiken.
• Objecten die gegen de snijuitrusting aankomen, können worden uittgeworpen en schade veroorzaken

aan Personen en objeten. Houd omstanders en dieren op veilige afstand van het product.

• Gebruik het product nooit in slechte weersomstandigheden zoals mist, regen, sterke wind, hevige kou of als er gevaar is voor blikkseminslag. Het gebruik van dit product bij slecht weer of op vochtige of natteplaatsen is vermoeiend. Slecht waar kan leiden tot gevaarlijke situatuies zoals gladde ondergronden.
• Kijkuit voor personen,objecten en situations die een veilig gebruik van het product konnen verhinderen.
• Kijkuit voor obstakels zoals wortels, stenen,takjes, kuilen en greppels. Obstakels konnen moeilijk te zien+zijn door hoog gras.
• Gras maaien op hellingen kan gevaarlijk zijn. Gebruik het product Niet op een helling van meer dan 15^
• Gebruik het product dwars over het oppervlak van hellingen. Ga Niet van bovenহ beneden.
• Wees voorzichtig wonneer u in de buurt komt van onoverzachtelijk bochten en voorwerpen die uw zich kannen belemmeren.

Werkveiligigkeit

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik dit product alleen om gazons te maaien. Het is Niet toegestaan om het product voor andere doeleinden te gebruiken.
  Maak aktijd gebruik van persoonlijke beschermingsmiddelen. Zie Persoonlijke beschermingsuitrusting op pagina 195.
• Zorg ervoor dat u weet hoe u de motor in een noodsituatie snel kunt stoppen.
• Start de motor nooit in een gesloten ruimte of in de buurt van brandbaar materiaal. De uitlaatdampen van de motor zijn heet en kuren vonden bevatten die brand kuren veroorzaken.
• Gebruik dit product alleen als het mes en alle afdekkingen correct+zijn bevestigd. Een verkeerd bevestigd mes kan losraken en letselveroorzaken.
• Zorg ervoor dat het mes geen voorwerpen raakt zoals stenen en wortels. Hierdoor kan het mes beschadigen en de motoras verbuigen. Een gebogen asveroorzaakt zware trillingen en een zeer groot risico dat het mes losraakt.
• Stop het product onmiddelijk als het mes een voorwerp worden geraakt of als zich trillingen voordoen. Ontkoppel de ontstekingskabel van de bougie. Controller het product op schade. Repareer schade of LAST een erkende serviceworkplaats de reparatie uitvoeren.
• Bevestig de motorremhendel nooit permanent aan de handgreep wonneer de motor worden gestart.
• Plaats het product op een stabiele, vlakke ondergrond en start het. Zorgervoor dat het mes

niet in aanraking kommt met de grond of andere voorwerpen.

• Blijf aktijd anschter het product wanner u het gebruikt.
• Zorg dat alle wielen op de grond blijven en houd 2 handen op de handgreep tijdens de bediening van het product. Houd uw handen en voeten uit de buurt van de roterende messen.
  Kantel het product Niet terwijl de motor draait.
• Wees voorzichtig wonneer u het product waar achteren trekt.
• Til het product nooit op verwijl de motor draaait. Als het product toch moet worden opgetild,zet dan eerst de motor uit en ontkoppel de ontstekingskabel van de bougie.
• Loop nicht achechteruit wonneer u het product bedient.
• Stop de motor als u in gebieden zonder gras kommt, bijvoorbeeld op paden van grind, stenen en asfalt.
• Loop nicht hard met het product wanner de motor is ingeschakeld. Loop algijd rustig wanner u het product bedient.
  Zet de motor uit voordat u de maaihoogte wijzigt. Voer nooit afstellingen uit verwijl de motor draait.
• Houd aktijd toezicht op het product wanner de motor draait. Schakel de motor uit en zorg ervoor dat de snijuitrusting Niet draait.

Veiligheidsinstructies voor bediening

Persoonlijke beschermingsuitrusting

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Persoonlijke beschemingsuitrusting hunnen nicht alle risico's uitsluiten maar hunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschemingsmiddelen.
• Gebruik gehoorbescherming als het geluidsniveau hoger is dan 85 dB.
• Gebruik zware antislipplaarzen of -schoenen. Draag geen open schoenen en loop Niet op blote voeten.
  Draag een lange broek van stevige stof.
• Draag zo nodig beschermende handschoenen, bijvoorbeeld bij het monteren, inspecteren of reinigen van de snijuitrusting.

Veiligheidsvoorzieningen op het product

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik het product nooit wanner de veiligheidsvoorzieningen defect zijn.
• Controller de veiligheidsvoorzieningen regelmatin op een juiste werkung. Als de

veiligheidsvoorzieningen defect zichn, neem dan contact op met uw Husqvarna serviceworkplaats.

De kap van het maaidek controlleren

De kap van het maaidek vermindert trillingen in het product en vermindert het risico op letsel door het mes.

• Controller de kap van het maaidek om te zien of er geen schade is, zoals barsten.

Remhendel motor

De motorrem schakelt de motoruit. Als de remhendel van de motor wordt losgelaten, stopt de motor.

Voor een inspectie van de motorrem start u de motor en LAST de motorremhendel los. Als de motor Niet binnen 3 seconden stopt, LAST u een erkende Husqvarna serviceworkplaats de motorrem afstellen.

(Fig. 12)

Trillingsdempingssysteme controleren

WAARSCHUWING: Overmatige blootstelling aan trillingen kan bloedvat- en zenuwbeschadigingen veroorzaken bij personen met een verminderde bloedcirculatie. Consulteer een arts wanner u symptomen heeft die wijzen op te große blootstelling aan trillingen. Dergelijkke symptomen zijn slapende vingers e.d., geen gevoel, "kriebelend" gevoel, "speldenprikken", pijn, geen of weinig kracht, huidverkleuringen of veranderingen van het huidoppervlak. Deze symptomen worden meestal waargenomen in de vingers, handen of polsen.

Het trillingdempingssysteme vermindert trillingen in de hendel tijdens bedrijf.

De stalen buis in de handgreep en de kap van het maaidek verminderen trillingen. KLIPO LB 553S e heeft ook 4 trillingsdempers die aan de handgreep zich bevestigd.

• Controller de handgreep en de trillingsdempers om er zeker van teijken dat ze Niet zich beschadigd. (Fig. 13)

De riembescherming controleren (KLIPO LB 553S e)

De riembescherming vermindert het risico op letsel en zorgtervoordaten gebroeken aanrijfremniet wordt weggeslingerd.

• Controller of de riembescherming nicht is beschadigd en of deze goed is bevestigd. (Fig. 14)

Geluiddemper

De uitlaatdemper is bedoeld om het geluidsniveau zo laag möglich te houden en om de uitlaatgassen weg te voeren van de gebruiker.

Gebruik het product Niet als de demper ontbreekt of beschadigd is. Bij een defecte uitlaatdemper stijgt het geluidsniveau en neemt het risico op brand toe.

WAARSCHUWING: De

uitlaatdemper worden erg heetijdens en na gebruik en wonneer de motor draaith bij stationair toerental. Wees voorzichtig in de buurt van brandbare materialen en/of dampen om brand te voorkomen.

Geluiddemperscontroleren

• Inspector de uitlaatdemper regelmatig om te verifiieren of die goed vastzit en nicht beschadigd is.

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Start het product Niet als er brandstof of motorolie op het product aanwezig is. Verwijder de ongewenste brandstof/olie en LAST het product drogen.
• Als u brandstof op uw kleding morst, trek dan direct andere kleding aan.
  Zorg dat er geen brandstof op uw lichaam verecht komt, dit kan letsel veroorzaken. Als er brandstof op uw lichaam verecht kommt, verwijder deze dan met water en zeep.
• Start het product Niet als er spreke is van een motorlekkage. Controller de motor regelmatig op lekkage.
• Wees voorzichtig met brandstof. Brandstof islicht ontvlambaar en de dampen zijn explosief. Ze kunnen letsel veroorzaken of leiden tot de dood.
• Adem geen brandstofdampen in, dit kan letselveroorzaken. Zorg voor voldoende ventilatie.
• Rook nicht in de buurt van de brandstof of de motor.
• Plaats geen warme voorwerpen in de buurt van de brandstof of de motor.
  Vul geen brandstof bij verwijl de motor is ingeschakeld.
  Zorg ervoor dat de motor koud is wanner u brandstof bijvult.
• Draai de tankdop langzaam open en LAST de druk voorzichtig ontsnappen voordat u brandstof bijvult.
  Vul geen brandstof voor de motor bij in een afgesloten ruimte. Onvoldoende ventilatie kan leiden tot ernstig letsel of de dood door verstikking of het inademen van koolmonoxide.

• Draai de tankdop volledig aan. Als de tankdop nicht volledig is aangedraaid, bestaat een risico op brand.

• Verplaats het product minstens 3 m van deplaats waar u de brandstoftank hebt gezuld, voordat u het product start.

• Vul de brandstoftank Niet volledig. Door ditte zet de brandstofuit. Zorg ervoor dat er ruimte overblijft aan de bovenkant van de brandstoftank.

Veiligheidsinstrumentes voor onderhoud

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en uiterst gevaarlijk gas. Start de motor nooit binnenshuis of in gesloten ruimten.
• Voordat u het onderhoud van het product UITvoert, zet u de motoruit en verwijdert u de ontstekingskabel van de bougie.
• Draag beschermende handschoenen wonneer u onderhoud aan de snijuitrustinguitvoert. Het mes is

zeer scherp en kan gemakkelijk snijwondenveroorzaken.

• Accessoires en wijzigingen aan het product die nicht zijn goedgekeurd door de fabrikant, können leiden tot ernstig letsel of overlijden. Breng geen wijzigingen aan het product aan. Gebruik alleen accessoires die zichن goedgekeurd door de fabrikant.
• Als het onderhoud Niet correct en regelmatig worden uitgevoerd, neemt de kans op letsel of schade aan het product toe.
  Voer alleen onderhoud uit zoals beschreiben in deze gebruikershandleiding. Alle overige onderhoudswerkzaamheden要去en worden uitgevoerd door een erkende Husqvarna serviceworkplaats.
• Laat een erkende Husqvarna serviceworkplaats regelmatig onderhoud aan het product uitvoeren.
• Vervang beschadigde, versleten of defeche onderdelen.

Montage

Inleiding

WAARSCHUWING: Voordat u het product gaat monteren, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen.

WAARSCHUWING: Verwijder de bougiekabel van de bougie voordat u het product monteert.

Hendel monteren en afstellen

1. Verwijder de moer en de ring van deplaat op de bovenste hendel.
2. Zet de bovenste hendel op zijnplaats op de onderste hendel.

OPGELET: Zorg ervoor dat de draden nicht bekneld raken of beschadigd raken.

1. Bevestig de ring en de moer van de hendel. (Fig. 15)

2. Draai de hendel maar de zichkant voor een goede werkstand wonneer u het product in de buurt van een muur bedient. (Fig. 16)

3. Stel de hendel zo in dat de gewenste hoogte worden bereikt

a) KLIIPPO LB 448: Draai aan de afstelwieten op het chassis om de hendel verticaal af te stellen. (Fig. 17)
b) KLIIPPO LB 442: Draai de moer los en stel de hendel verticaal af. Draai de moer vast wanner de hendel in de juiste positie staat. (Fig. 18)
c) KLIppo LB 553S e: til de beugel van de afstelhendel omhoog en beweeg de hendel waar voren of maar achefteren om de hoogte van de hendel af te stellen. De hoogte van de hendel kan op 2 posities worden ingesteld. (Fig. 19)

De mulchplug monteren (KLIPPO LB 448)

1. Kantel het product maarachten met de bougie maar boven.
2. Plaats de pennen van de mulchplug in de gaten vanaf de binnenkant van de kap van het maaidek. (Fig. 20)
3. Bevestig de schroeven voor de mulchplug vanaf de buitenkant van de kap van het maaidek. (Fig. 21)

Werking

Inleiding

WAARSCHUWING: Voordat u het product gaat gebruiken, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen.

Husqvarna Connect

Husqvarna Connect is een gratis app voor uw mobiele apparaat. De Husqvarna Connect-app biedt uitgebreide functies voor uw Husqvarna-product:

• Uitgebreide productinformationie.
• Informatie over, en hulp bij, onderdelen en onderhoud van uw product.

Husqvarna Connect gebruiken

1. Download de Husqvarna Connect-app op uw mobiele apparaat.
2. Registerer in de Husqvarna Connect-app.
3. Volg de instructies in de Husqvarna Connect-app om verbinding te make met het product en dit te registrareren.

Voordat u het product gaat bedieren

1. Lees de gebruikershandleiding zorgvuldig door en zorg dat u de instructies hebt begren.
2. Controller de snijuitrusting om te zien of deze correct is gemonteerd en afgesteld. Zie Snijuitrusting controeren op pagina 200.
3. Vul de brandstoftank. Zie Brandstof bijvullen op pagina 198.
4. Vul de olietank en contrôleer het oliepeil. Zie Oliepeil controlleren op pagina 200.

Brandstof bijvullen

Gebruik emissarieme of alkylaatbenzine, indien beschikbaar. Als er geen emissarieme of alkylaatbenzine beschikbaar is, gebruik dan een loodvrije benzine van goede kwaliteit, of loodhoudende benzine met een octaangetal dat Niet lager is dan 90.

OPGELET: Gebruik geen benzine met een octaangetal lager dan 90 RON (87 AKI). Dit kan schade aan het product veroorzaken.

1. Draai de brandstoftankdop langzaam los om de druk te lien ontsnappen.

2. Vul langzaam met een benzinejerrycan. Als u brandstof morst, verwijder deze dan met een doek en LAST de resterende brandstof opdrogen.

3. Maak het gebied rondom de brandstoftankdop goed schoon.

4. Draai de tankdop volledig aan. Als de tankdop nicht volledig is aangedraaid, bestaat een risico op brand.
5. Verplaats het product minstens 3m (10 ft) van de plaats waar u de brandstoffank hebt gezuld, voordat u het product start.

Maaihoogte afstellen

De maaihoogte kan worden ingesteld in 4 niveaus voor KLIKPO LB 442, 5 niveaus voor KLIKPO LB 553S en 6 niveaus voor KLIKPO LB 448.

1. Verplaats de maaihoogthendel om de maaihoogte te verhogen of verlagen.
   a) Voor KLIPO LB 442, KLIPO LB 448: breng de maaihoogthendel maar voren om de maaihoogte te verhogen. Breng de maaihoogthendel maar achteren om de maai (Fig. 22)
   b) Voor KLIPPO LB 553S e: breng de maaihoogtehendel maar achefteren om de maaihoogte te vergroten. Breng de maaihoogtehendel maar voren om de maai (Fig. 23)

OPGELET: Stel de maaihoogte nicht te laag in. Als het oppervlak van het gazon nicht waterpas is, können de messen de grond raken.

Product starten

1. Controller of de ontstekingskabel is verbonden met de bougie.
2. Open de brandstofklep. (Fig. 24)
3. Blijf anschter het product.
4. Houd de motorremhendel gegen de handgreep. (Fig. 25)
5. Houd het startkoord in uwrechterland.
6. Trek het startkoord langzaam maar buiten totdat u enige waarstand voelt.
7. Krachtig trekken om de motor te starten.

WAARSCHUWING: Wikkel het startkoord nicht rond uw hand.

OPGELET: Trek het startkoord Niet helemaaluit.Laat de startkoordhendel nicht los wonneer het startkoord is uitgetrokken.

Product stoppen

• Om alleen de aandrijving te stoppen, maar u de motorremhendel ijets los.
• Om de motor te stoppen, LAST DE MOTORHENDEL helemaal los.
• Sluit de brandstofklep. (Fig. 26)

De aandrijving op de wielen gebruiken (KLIPPO LB 553S e)

• Duw de aandrijfhendel maar beneden. (Fig. 27)
• Voordat u het productaarachteren trekt, moet u de aanrijving uitschakelen en het product ongeveer 10cmaar voren duwen.
• Laat de motorremhendel iets los om de aandrijvinguit te schakelen, bijvoorbeeld wanner u bij een obstakel kommt.

Een goed resultaat verkrijgen

• Gebruik.altijd een scherp mes. Een bot mes geeft een onregelmatigresultaat en het snijvlak van het gras worden geel. Een scherp mes verbruikt ook minder energia dan een bot mes.
  Maai nooit meer dan 1/3e van de lenghte van het gras af. Maai eerst met een hoog ingestelde maaihoogte. Controller het resultaat en verlaag de snijhoogte tot een geschiktiveau. Als het gras=echt lang is, rijd dan langzaam en maai zo nodig 2 keer.
  Maai elke keer in een andere richting, om het ontstaan van strepen in het gazon te voorkomen.

Onderhoud

Inleiding

WAARSCHUWING: Voordat u onderhoud gaat uitvoeren, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen.

Voor alle onderhouds- en reparatiewerkzaamheden aan het product is speciale training nodig. Wij garanderen de beschikbaarheid van professionele reparations en onderhoud. Indien uw dealer geen serviceworkplaats

heeft, vraag hem dan waar deuchtst bijzijnde servicewerkplaats.

Onderhoudsschema

De onderhoudsintervallen worden berekend op basis van het dagelijks gebruik van het product. De intervallen veranderen als het product Niet dagelijks worden gebruikt.

Voor onderhoud dat is gemarkeerd met *:zie de instructies in Veiligheidsvoorzieningen op het product op pagina 195.

Onderhoud Elke dag Wekelijks Maandelijks
Algemene inspectie uitvoeren X
Motoroliepeil controlleren X
Product reinigen X
Luchtfilter reinigen X
Snijuitrusting controlleren X
Kap van het maaidek controlleren* X
Motorremhendel controlleren* X
Geluidemper controlleren* X
Trillingdempingssysteme姆控制器* X
Bougie controlleren X
Olie verversen (de eerste keer na 5aar gebruik, verwolgens na elke 25aar gebruik en Jaarliks)			X
Vervang het luchtfilter X
Brandstofsysteme姆控制器 X

Algemene inspectie uitvoeren

• Controller of alle moeren en schroeven op het product goed zijn vastgedraaid.

Product aan de buitenkant reinigen

• Gebruik een borstel om bladeren, gras en vuil te verwijderen.
  Zorg dat de luchtinlaat op de bovenkant van de motor Niet is geblokkeerd.
• Reinig het product Niet met een hogedrukspuit.
• Als u water gebrukt om het product te reinigen, spuit dan geen water rechtsstreeks op de motor.

De aandrijfrem controlleren en het tandwielhuis reinigen (KLIPO LB 553S e)

1. Verwijder de schroeven op de riembescherming. (Fig. 14)
2. Trek de riembescherming maar voren en verwijder\ deze. (Fig. 28)
3. Controller de aandrijfrem en de poelie op beschadigingen.
4. Verwijder bladeren, gras en vuil van het tandwielhuis met behulp van een borstel. (Fig. 29)

Binnenoppervlak van de kap van het maaidek reinigen

1. Plaats het product op zijn Kant met de demper maar beneden.

OPGELET: Als het product met het luchtfilteraarbenedenwordtgeplaatst, kan de motor beschadigd raken.

1. Spuit de binnenkant van het maaidek schoon met water.

Snijuitrusting controlleren

WAARSCHUWING: Verwijder de ontstekingskabel van de bougie om te voorkomen dat de motor per ongeluk worden gestart.

WAARSCHUWING: Draag beschermende handschoenen wanner u onderhoud aan de snijuitrusting uitvoert. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

1. Controller de snijuitrusting op beschadiging of scheuren. Vervang beschadigde snijuitrusting.altijd.
2. Kijk waar het mes om te zien of dit is beschadigd of bot is.

Let op: Het mes moet na het slijpen worden gebalanceerd. Laat het slijpen, verrangen en balanceren door een servicecentrum uitvoeren. Als u een obstakel raakt waardoor het product stopt, verrang dan het beschadigde mes. Laat het servicecentrum beoordelen of het mes kan worden geslepen of moet worden verrangen.

Mes verrangen

1. Zet het mes vast met een houten blok. (Fig. 30)
2. Verwijder de mesbout, de veerringen en het mes. (Fig. 31)
3. Controller de messteun en de mesbout op beschadigingen.

a) Als u het mes of de messteun verrangt, verrang dan ook de mesbout, de veerring en de wrijvingsring.

1. Controller de motoras om te controleren of deze nicht is verbogen.
2. Wanneru u het neue mes bevestigt, zorg er dan voor dat de gebogen uiteinden maar de kap van het maaidek zich gericht. (Fig. 32)
3. Monteer de wrijvingsring en het mes gegen demessteun. (Fig. 33)
4. Controller of het mes is uitgelijnd met het midden van de motoras. (Fig. 34)
5. Zet het mes vast met een houten blok. (Fig. 35)
6. Bevestig de veerring en draai de bout vast met een aanhaalmoment van 70 Nm. (Fig. 36)
7. Draai het mes met de hand rond en contrôleer of het vrij draait.

WAARSCHUWING: Draag

beschemende handschoenen. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

1. Start het product om het mes te testen. Als het mes Niet goed is bevestigd, zich er trillingen in het product of is het maairesultaat Niet goed.

Oliepeil controlleren

OPGELET: Een te laag oliepeil kan ernstige schade aan de motor veroorzaken. Voer een controle van het oliepeil uit voorda u het product start.

1. Zet het product op een vlakke ondergrund.
2. Verwijder de olietankdop met de bijgevoegde peilstok.
3. Veeg de olie van de peilstok.
4. Steek de peilstok volledig in de olietank.

a) Voor: Draai de olietankdop vast.

b) Voor KLIPPO LB 448, KLIPPO LB 553S e: Draai de olietankdop Niet vast.

1. Verwijder de peilstok.
2. Controller het oliepeil op de peilstok.
3. Als het oliepeil laag is, vult u bij met motorolie en controleert u het oliepeil opnieuw.

De motorolie verversen

WAARSCHUWING: Motorolie is nog erg heet direct nadat de motor is uitgezet. Laat de motor afkoelen voordat u de motorolie aftapt. Als u motorolie morst op uw huid, was die dan af met water en zeep.

1. Voor : gebruik het product totdat de brandstoftank leeg is. Voor KLIPO LB 448, KLIPO LB 553S e: sluit de brandstofklep.
2. Verwijder de ontstekingskabel van de bougie.
3. Verwijder de olietank Dop.
4. Plaats een opvangbak onder het product om de motorolie in op te vangen.
5. Kantel het product om de motorolie uit de olietank af te tappen.
6. Vul bij met neue motorolie van het type dat wordt aanbevolen in Technische gegevens op pagina 202,
7. Controller het oliepeil. Zie Oliepeil controeren op pagina 200.

Luchtfilter

Let op: Een luchtfilter dat langeijd is gebruikt, kan nicht volledig worden gereinigd. Vervang het luchtfilter regelmatig. Vervang een beschadigd luchtfilter altijd.

Het luchtfilter reinigen (KLIPPO LB 448)

OPGELET: Laat de motor nicht draaien zonder dat er een luchtfilter is gemonteerd of wanneer het luchtfilter verruild is.

OPGELET: Vervang het luchtfilter als het Niet volledig kan worden gereinigd of als het is beschadigd. Een defect luchtfilter veroorzaakt schade aan de motor.

1. Druk op de vergrendelingslippen (A), verwijder het luchtfilterdeksel (B) en verwijder het luchtfilter (C). (Fig. 37)

2. Klop het luchtfilteringen een hard oppervlak of blaas perslucht door het luchtfilter vanaf de schone zijde van het luchtfilter.

OPGELET: Gebruik geen borstel om vuil te verwijderen, waar dat dit het vuil in het luchtfilter duwt.

1. Reinig de luchtfilterhouser (D) en het luchtfilterdeksel met een vochtige doek.

OPGELET: Zorg ervoor dat er geen vuil in het luchtkanaal (E) terechtkomt.

1. Breng het luchtfilter aan. Controller of het luchtfilter de luchtfilterhouser volledig afsluit.
2. Breng het luchtfilterdeksel aan, begin met de lippen aan de onderkant.

Bougie controlleren

OPGELET: Gebruik.altijd het juiste bougietype. Een verkeerd type bougie kan schade aan het productveroorzaken.

• Controller de bougie als de motor weinig vermogen—heeft, nicht gemakkelijk te starten is of stationair nicht goed draait.
• Volg deutsche instructies om het risico van ongewenst materiaal op de elektroden van de bougie te beperken:

a) Zorg ervoor dat het stationair toerental.altijd juist is afgesteld.
b) Zorg dat het brandstofmengsel correct is.
c) Zorg dat het luchtfilter schoon is.

Maak de bougie schoon als deze vuil is en controllerer of de afstand:tussen de elektroden correct is, zie Technische gegevens op pagina 202. (Fig. 38)
- Vervang de bougie indien nodig.

Brandstofsysteme controleren

• Controller de brandstofftankdop en de afdichting van de brandstoffankdop om te zien of er geen schade is.
• Controller de brandstofslang om te controleren of er geenlekken,zijn. Als de brandstofslang beschadigd is,laat dieze dan door een servicemonteur verwangen.

Vervoer, opslag en verwerking

Transport en opslag

• Controller voor opslag en vervoer van het producten de brandstof of er geen lekken of dampen zijn.

Vonken of open vuur, bijvoorbeeld van elektrische apparaten of ketels, können tot brand leiden.

• Gebruik algid goedgekeurde containers voor opslag en transport van brandstof.
• Leeg de brandstoffank voordat u het product voor langereijd opslaat. De brandstof via een geschikte verwijderinglocatie afvoeren
• Zet het product tijdens het vervoer veilig vast om schade en ongevallen te voorkomen.
• Bewaar het product in een afgesloten ruimte om toegang door kinderen of onbevoegde Personen te verhinderen.
• Bewaar het product in een droge en vorstvrijne ruimte.

Afvoeren

• Neem deplaatselijk geldende wet- en regelgeving voor recycling in acht.
• Voer alle chemicalien, zoals olie of brandstof, af via een servicecentrum of een geschikte verwijderingslocatie.
• Wonneer het product Niet langer in gebruik is, stuur het dan maar een Husqvarna dealer of voer het af via een recyclingslocatie.

Technische gegevens

Technische gegevens

	KLIPO LB 442 KLIPO	LB 448 KLIPO LB	53S e
Motor
Merk Honda Honda Honda
Cylinderinhoud, cm3	145 145 166
Toerental, tpm 2900 2900 2900
Nominaal motorvermogen, kW81	2,7 2,7 3,3
Ontstekingssysteme
Bougie NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPRSNGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR	R5ES
Brandstof-/smeersysteme
Inhoud brandstoftank, liter 0,9 0,9 0,9 0,9
Inhoud olietank, liter 0,5 0,5 0,55
Motorolie82	SAE 10W-30 SAE 10W	V-30 SAE 10W-30
Gewicht
Met lege tanks, kg 27,5	27,5	36,5
Geluidsemissies83
Geluidsvermogenniveau, gemeten dB(A)	92 90 94
Geluidsvermogenniveau, gegarandeerd LWA dB (A)	94 91 95
Geluidsniveau 84
Geluidsdrukseniveau bij hetoor van de gebrui-ker, dB (A)	817783
Trillingsniveaua, \( a_{hveq}^{85} \)
Handgreep, \( m/s^2 \)	4,54,54.1
Snijuitrusting
Maaihoogte, mm 34-55 30-60 28-65
Maaibreedte, mm 420 480 530
Mes Mulch - 42 cm	5028812-10	Mulch - 48 cm	Mulch - 53 cm
		5028813-10	5028814-10

EG verklaring van overeenstemming

Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel.:

[phone], verklaart dat de gazonmaaiers

Husqvarma KILIPPO LB 442, KILIPPO LB 448, KILIPPO

LB 553S e met serialnummers 2020xxxxxxxx en later voldoen aan de eisen die+zijn opgenomen in de RICHTLIJNEN VAN DE RAAD:

van 17 mei 2006 "met betrekking tot machines" 2006/42/EG
van 26 februari 2014 "met betrekking tot elektramagnetische compatibiliteit" 2014/30/EU
van 8 mei 2000 "met betrekking tot geluidsemissies in het milieu" 2000/14/EG
van 8 Juni 2011 "inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur" 2011/65/EU

Zie Technische gegevens voor informatie over geluidsemissies.

De volgende normen zijn van toepassing:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012, EN 50581:2012

Tenzij anders vermeld, betreft het de meest recente versies van de hierboven genoemde normen.

Aangemelde instantie: 0404, RISE SMP Svensk

Maskinprovning AB, Box 7035, SE-750 07 Uppsala heeft rapporten opgesteld inzake de beoordeling van de overeenstemming met bijlage VI van Richtlijn 2000/14/EG van de Raad van 8 mei 2000 betreffende "de geluidsemissie door materieel voor gebruik buitenshuis".

Huskvarna, 2020-09-16

Claes Losdal, Development Manager/Garden Products (gemachtigde vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie.)

INNHOLD

Innledning 205

Sikkerhet. 206

Montering. 209

Drift. 209

Vedlikehold 210

Echipament de protectie personala

AVERTISMENT: Inainte de a utiliza produsul, citi instruuntile de averizare de mai jos.
