Uvod

Opis izdelka

Izdelek je rotacijska kosilnica, ki z vložkom BioClip ® travo nareže v gnojilo.

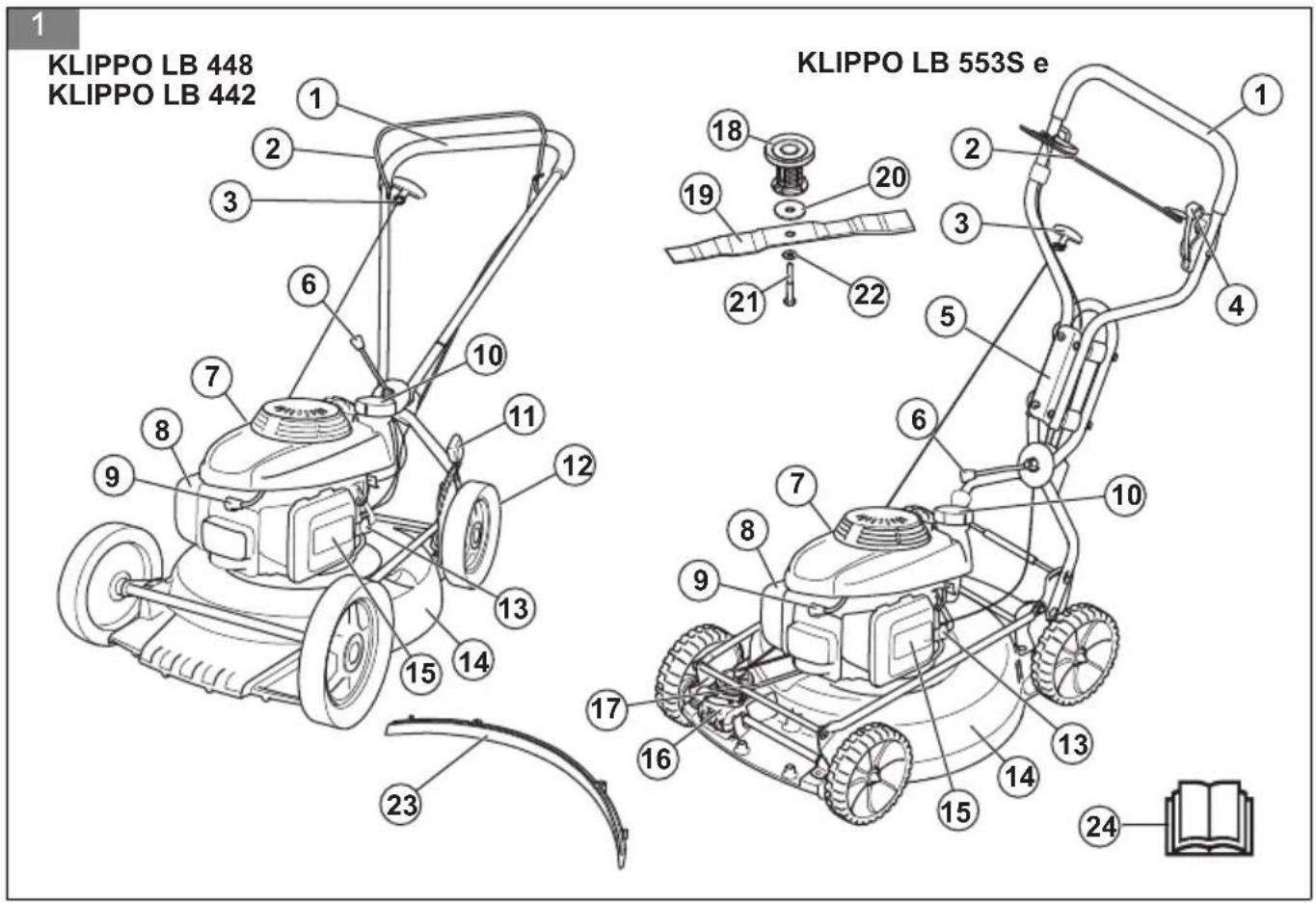

Pregled izdelka

(SI. 1)

1. Rocica/rocaj
2. Ročica zavore motorja
3. Roica zaganjalne vrvice
4. Pogonska ročica (KLIPO LB 553S e)
5. Sistem za dušenje tresljajev (KLIPIPO LB 553S e)
6. Ročica za nastavitev kota ročaja
7. Pokrovček posode za olje
8. Dušilnik
9. Svečka
10. Pokrovček rezervoorja za gorivo

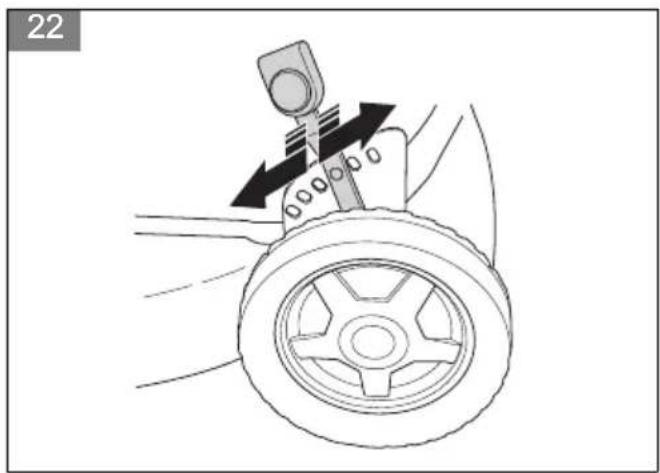

11. Ročica za nastavitev visine kosnje (KLIPIPO LB 442, KLIPIPO LB 448)
12. Strgalo za kolesa (KLIPO LB 442, KLIPO LB 448)
13. Ventil goriva
14. Pokrov rezila
15. Zračni filter
16. Pogonski jermen
17. Oprema
18. Nosilec rezila
19. Rezilo
20. Podložka
21. Vijak rezila
22. Podložka vzmeti
23. Vložek za mulčenje (KLIPO LB 448)
24. Navodila za uporabo

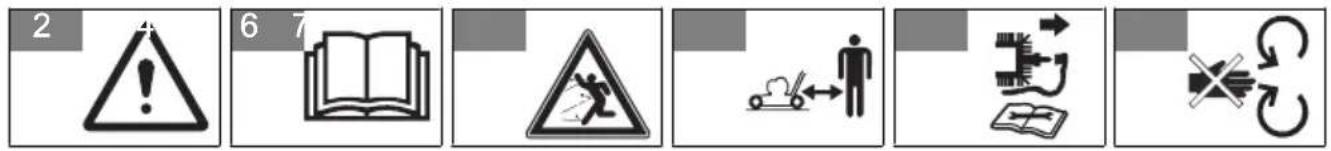

Znaki na izdelku

(SI. 2) OPOZORILO: Povrsna in napacna uporaba lahko povzroci poskodbe in celo smrt uporabnika ali drugih.

(SI. 3) Pred uporabo izdelka natančno preberite navodila za uporabo in se prepricajte, da ste jih razumeli.

Namen uporabe

Izdek uporabite za rezanje trave. Izdelka ne uporabljaje za druga opravila.

(SI. 4) Pazite na letece in odbite predmete.
(SI. 5) Poskrbite, da so osebe in zivali na varni razdalji od delovnega območja.
(SI. 6) Izklopite motor in odstranite vžigalni kabel, Šeile nato opravite popravila ali vzdřevalna dela.
(SI.7) Opozorilo: Z rokami in nogami ne segajte v območje premikanja vrtljivih delov.

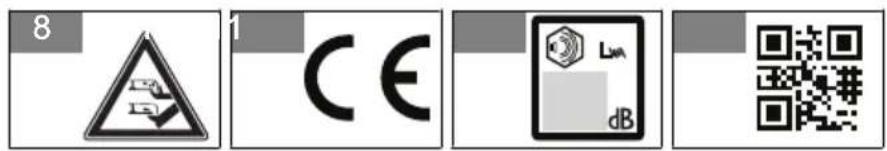

(SI. 8) Opozorilo: Roke in noge držite stran od vrtljivega rezila.
(SI. 9) Izdelek je v sklearndu z veljavnimi direktivami ES.
(SI. 10) Emisija hrupa v okolje je skladna z Evropsko direktivo 2000/14/ES in zakonodajo Novega juznega Walesa, in sicer z direktivo "Zascita okolja pri delu (nadzor hrupa) iz 2017". Podatke o emisijah hrupa najdete na oznaki stroja in v poglavju Tehnici podatki.
(SI. 11) Bralna koda.

Opomba: Ostali znaki in oznake na izdelku se nanašajo na zahteve za certifikacijo, ki veljajo za druga komercialna obmocja.

OPOZORILO: Zaradi predelave motorja se razveljavi EU-homologacija tega izdelka.

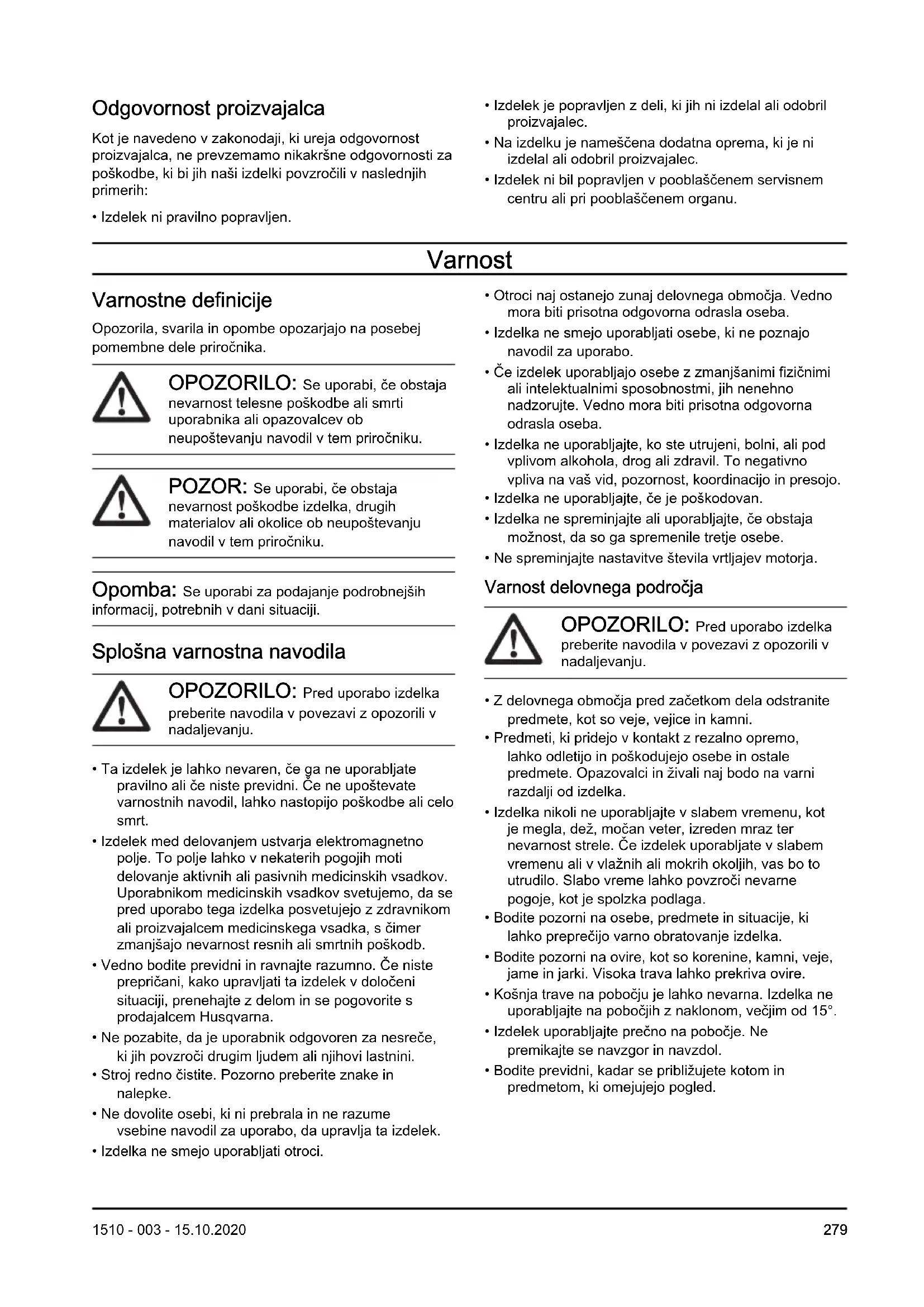

Odgovornost proizvajalca

Kot je navedeno v zakonodaji, ki ureja odgovornost proizvajalca, ne prevzemamo nikakrsne odgovornosti za poskodbe, ki bi jih naşi izdelki povzroci vi naslednjih primerih:

• Izdelek ni pravilno popravljen.

• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.

• Na izdelku je namescena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.
• Izdelek ni bil popravljen v pooblascenem servisnem centru ali pri pooblascenem organu.

Varnost

OPOZORILO: Se uporabi, ce obstaja nevarnost telesne poškodbe ali smrti uporabnika ali opazovalcev ob neupoštevanju navodil v tem priročniku.

POZOR: Se uporabi, ce obstaja nevarnost poskodbe izdelka, drugih materialov ali okolice ob neupostevanju navodil v tem prirocniku.

Opomba: Se uporabi za podajanje podrobnejsh informacij, potrebnih v dani situaciji.

Splošna varnostna navodila

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ta izdelek je lahko nevaren, ce ga ne uporabljate pravilno ali ce niste previdni. Ce ne uposteval varnostnih navodil, lahko nastopijo poskodbe ali celo smrt.
• Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v nekaterih pogojih moti delovanje aktivnih ali pasivnih medicinskih vsadkov. Uporabnikom medicinskih vsadkov svetujemo, da se pred uporabo tega izdelka posvetujujo z zdravnikom ali proizvajalcem medicinskega vsadka, s cimer zmanjsajo nevarnost resnih ali smrtnih poskodb.
• Vedno bodite previdni in ravnajte razumno. Če niste prepričani, kako upravlji ta izdelek v doloceni situaciji, prenehajte z delom in se pogovorite s prodajalcem Husqvarna.
• Ne pozabite, da je uporabnik odgovoren za nesreče, ki jih povzroci drugim ljudem ali njihovi lastnini.
• Stroj redno Čistite. Pozorno preberite znake in nalepke.
• Ne dovolite osebi, ki ni prebrala in ne razume vsebine navodil za uporabo, da upravla ta izdelek.

• Izdelka ne smejo uporabljati otroci.

• Otroci naj ostanejo zunaj delovnega območja. Vedno mora biti prisotna odgovorna odrasla oseba.

• Izdelka ne smejo uporabljati osebe, ki ne poznajo navodil za uporabo.
• Če izdelek uporabljajo osebe z zmanjsanimi fizicnimi aliintelektualnimi sposobnostmi, jih nenehno nadzorujte. Vedno mora biti prisotna odgovorna odrasla oseba.
• Izdelka ne uporabljaje, ko ste utrujeni, bolni, ali pod vplivom alkohola, drog ali zdravil. To negativno vpliva na vaš vid, pozornost, koordinacao in presojo.
• Izdelka ne uporabljajte, ce je poškodovan.
• Izdelka ne spreminajte ali uporabljaje, ce obstaja moznost, da so ga spremenile tretje osebe.
• Ne spreminjaje nastavitve stevila vrtljajev motorja.

Varnost delovnega področja

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Z delovnega območja pred začetkom dela odstranite predmete, kot so veje, vejice in kamni.
  Predmeti, ki pridejo v kontakt z rezalno opremo, lahko odletijo in poskodujejo osebe in ostale predmete. Opazovalci inŽivali njbodo na varni razdalji od izdelka.
• Izdelka nikoli ne uporabljajte v slabem vremenu, kot je megla, dež, močan veter, izreden mraz ter nevarnost strele. Če izdelek uporabljate v slabem vremenu ali v VLCznih ali mokrih okoljin, vas bo to ultrudilo. Slabo vreme lahko povzroči nevarne pogoje, kot je spolzka podlaga.
• Bodite pozorni na osebe, predmete in situacije, ki lahko preprecijo varno obratovanje izdelka.
• Bodite pozorni na ovire, kot so korenine, kamni, veje, jame in jarki. Visoka trava lahko prekriva ovire.
• Kosnja trave na pobocju je lahko nevarna. Izdelka ne uporabljajte na pobocjih z naklonom, vecjim od 15^
• Izdelek uporabljajte prečno na pobocje. Ne premikajte se navzgor in navzdol.
• Bodite previdni, kadar se priblizujete kotom in predmetom, ki omejujejo pogled.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

-Ta izdelek uporabljajte izključno za kosnjo trave. Ne uporabljajte ga za druga opravila.
- Uporabljaje osebno zašcitno opremo. Glejte Osebna zašcitna oprema na strani 280.
V zasilinem primeru morate znati motor hitro izklopiti.
- Motorja nikoli ne vklopite v zaptem prostoru ali v blizini vnetljivega materiala. Izpušni plini iz motorja so vroci in lahko vsebujejo iskre, ki lahko povzrocijo požar.
- Izdelka ne uporablajte, ce rezilo in vsiPokrovi niso namesceni pravilno. Nepravlno namesceno rezilo lahko odleti in povzroci poškodbe.
- Pazite, da rezilo ne udarja ob predmete, npr. kamenje in korenine. To lahko poskoduje rezilo in ukrivi motorno gred. Zvita os povzroca vibracije in zelo visoko tveganje, da rezilo odleti.
- Ce rezilo trci ob predmet ali zacutite vibracije, izdelek nemudoma izklopite. S svečke odstranite vžigalni kabel. Preglejte, ali je izdelek morda poskodovan. Poškodbe popravite ali pa popravilo prepustite pooblasčenemu serviserju.
- Rocico zavore motorja nikoli ne pritrdite trajno na rocaj, ko je motor obratuje.
- Izdelek vklopite na stabilni in ravni podlagi. Prepricajte se, da rezilo ne trci ob tla ali druge predmete.
- Vedno bodite za izdelkom, ko ga upravljate.
- Ko upravljate izdelek, morajo biti vsa kolesa na tleh, prav takto pa imejte na rocaju obe roki. Roke in noge držite stran od vrtljivih rezil.
Pri delujoem motorju izdelka nikoli ne nagibajte.
- Ko izdelek potegnete nazaj, bodite previdni.
- Izdelka ne dvigajte, ko motor deluje. Če morate izdelek dvigniti, motor izklopite in s svečke odstranite vžigalni kabel.
- Med uporabo izdelka ne hodite vzvratno.
- Izklopite motor, ko se premikate prek področij brez trave, npr. poti iz gramoza, kamna in asfalta.
Pri delujoem motorju ne tecite z izdelkom. Pri uporabi tega izdelka vedno hodite.
- Preden spreminjate visino reza, ustavite motor. Ne izvajaje prilagoditev, ko motor deluje.
- Ko je motor vklopljen, imejte izdelek vedno v pogledu. Motor izklopite in se prepričajte, da se rezalna oprema ne vrti.

Varnostna navodila za uporabo

Osebna zašcitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Osebna zašcitna oprema ne more popolnama preprečiti poskodb, vendar v primeru nesreće omili posledice. Prodajalec raj vam pomaga izbrati ustrezno opremo.
• Če je moč hrupa visja od 85 dB, uporabljajte zašcitno opremo za sluh.
• Uporabite trpeznobutev, ki ne drsi. Ne bodite bosi ali nosite odprtih cevljev.
• Obleçene imejte trpežne, dolge hlac.
• Po potrebi uporabite zašcitne rokavice, npr. kadar pritrujete, pregledujete ali Čistite rezalno opremo.

Varnostne naprave na izdelku

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ne uporabljaje izdelka s poskodovanimi varnostnimi napravami.
• Redno preverjajte varnostne naprave. Če so varnostne naprave poskodovane, se obrnite na pooblasčeno servisno delavnico Husqvarna.

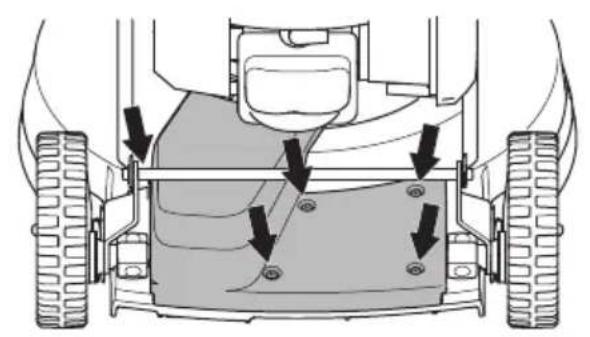

PreverjanjePokrovarezila

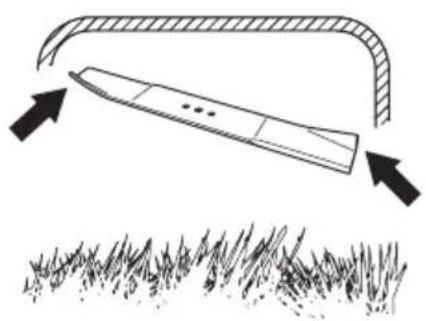

Pokrov rezila zmanjsuje moč vibracij v izdelku in zmanjsuje nevarnost poškodb, katerih vzrok bi lahko bilo rezilo.

• PreglejePokrovrezilina se prepričajte, da nima poskodb, kot so razpoke.

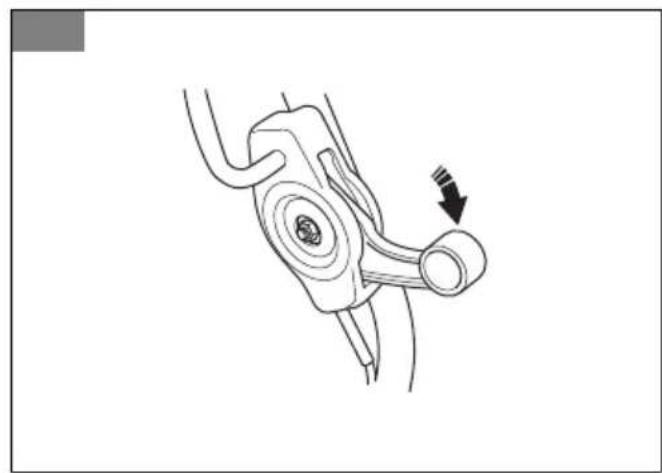

Ročica zavore motorja

Ročica zavore motorja izklopi motor. Ko je ročica zavore motorja sprošćena, se motor ustavi.

Če Želite preveriti zavoro motorja, vklopite motor, potem pa sprostite rocico zavore motorja. Če se motor ne izklopi v 3 sekundah, peljite izdelek k pooblašcenemu serviserju Husqvarna, da nastavi zavoro motorja.

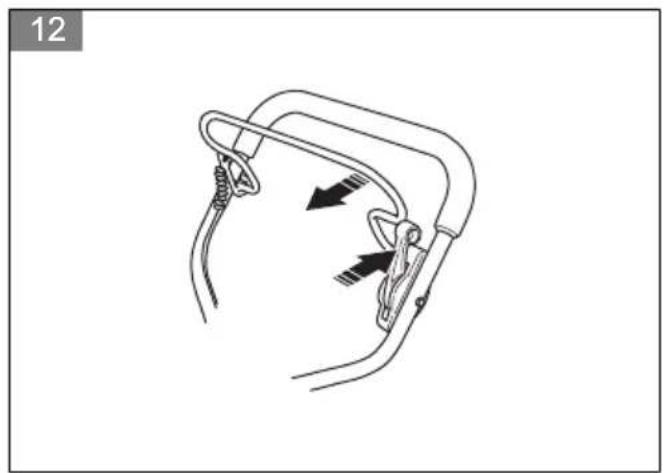

(SI. 12)

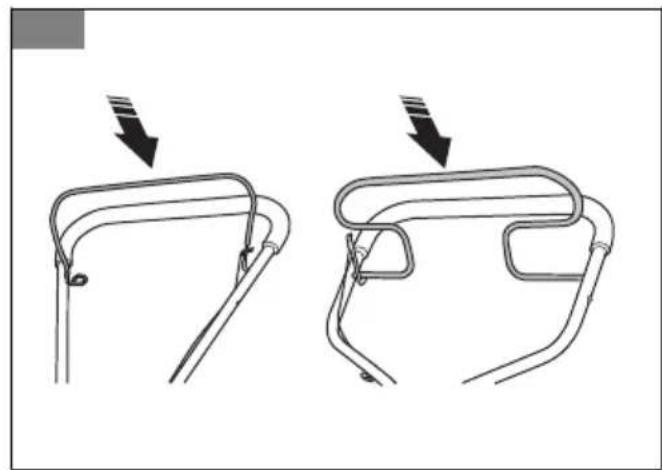

Preverjanje systemd za duşenje tresljajev

OPOZORILO: Pri osebah, ki imajo
zmanjsano cirkulacion krvi, lahko pretirana
izpostavljenost tresljajem povzroci poskodbe
ozilja ali zivcevja. Če opazite znamenja
pretirane izpostavljenosti tresljajem, pojdite
po medicinsko pomoč. Ti simptomi zajemajo
otrplost, izgubo občutenja, šćemenje,

zbadanje, bolecino, zmanjsano moč in spremembe barve ali stanja kože. Obićajno se pojavijo v prstih, na rokah ali na zapestjih.

Sistem za dušenje tresljajev med delovanjem zmanjsa tresljaje v ročajih.

Jeklena cev v ročaju inPokrov rezila sta namenjena
zmanjišanju tresljajev. KLIKPO LB 553S e ima prav tak

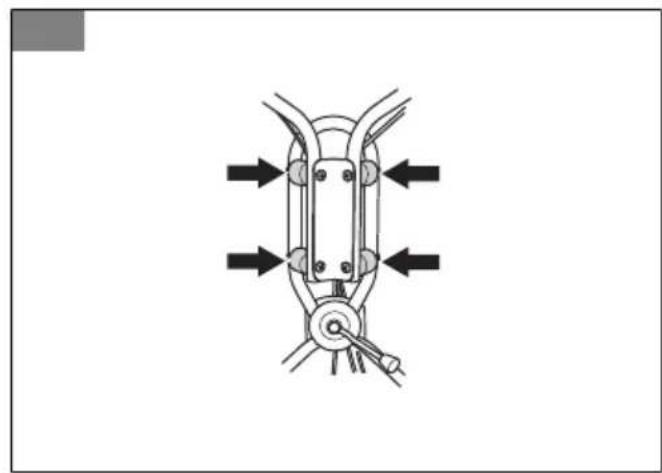

4 elemente za blaženje tresljajev, ki so pritrjeni na ročaj.

• Preglejte rocaje in elemente za blazenje tresljaje ser se prepriajte, da ti niso poskodovani. (Sl. 13)

Preverjanje sctitika jermena (KLIPO LB 553S e)

Šcitnik jermena zmanjsuje nevarnost poskodb in poskrbi, da pretrgan pogonski jermen ne izskovi.

• Prepričajte se, da ščitnik jermena ni poskodovan in je pravilno pritrjen. (Sl. 14)

Dusilnik

Dusilnik zmanjsije hrup na najnizjo moznro raven in posilja izpušne pline stran od operaterja.

Ne uporabljaje izdelka, ce dušilnik manjka ali je poskodovan. Poškodovan dušilnik zviša raven hrupa in poveča nevarnost požara.

OPOZORILO: Dušilnik se med in po uporabi ter med delovanjem motorja v prostem teku močno segreje. V blžini vnetljivih materialov in/ali hlapov bodite previdni, da preprećite požar.

Preverjanedusilnika

• Dusilnik redno preverjaje in se takoprepricajte, da je pravilno namescen in ni poskodovan.

Varnost pri delu z gorivom

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Če so na izdelku ostanki goriva ali motornega olja, izdelka ne zaganjaje. Očistite ostanke goriva/olja in počakajte, da se izdelek posuši.
• Ce se z gorivom polijete po obleki, se nemudoma preoblecite.
• Pazite, da goriva ne polijete po telesu, saj lahko pride do poskodb. Če gorivo polijete po telesu, se očistite z milom in vodo.

• Ce motor pušča, izdelka ne zaganjajte. Redno preverjajte, ali motor pušča.
  Z gorivom ravnajte previdno. Gorivo je vnetljivo, hlapi pa so eksplozivni, zato lahko pride do poskodb ali smrti.

• Ne vdihavajte hlapov goriva, saj lahko pride do poskodb. Zagotovite zadosten pretok zraka.
  V blizini goriva ali motorja ne kadite.
  Vrochih predmetov ne postavlajte v bližino goriva ali motorja.
  Goriva ne dolivajte, ko je motor vklopljen.
  Pred dolivanjem goriva se prepricajte, da je motor ohlajen.
  Pred dolivanjem poças odpritePokrovcek posode za gorivo in previdno sprostite pritisk.
  Goriva ne dolivajte v zaprtih prostorih. Nezadosten pretok zraka lahko povzroci poskodbe ali smrt zaradi zdusitve ali zastrupite z ogljikovim monoksidom.

• Skrbno privijtePokrovcek posode za gorivo. CePokrovcek posode za gorivo ni dobro zatesnjen, obstaja nevarnost pozara.
• Preden izdelek vklopite, ga premaknite najmanj 3 m/10 Čevljev stran od mesta, kjer ste napolnili posodo za gorivo.
• Rezervoar za gorivo ne napolnite do konca. Gorivo se razsiri zaradi vrocinie. Pustite prazen prostor na vrhu rezervoarja za gorivo.

Varnostna navodila za vzdřevanje

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Izpušni plini vsebujejo ogljikov monoksid iz motorja, ki je brezbarven, strupen in zelo nevaren plin. Motorja ne vklopite v zaprih prostorih.
• Preden začnete z vzdřeževanjem izdelka, ustavite motor in s svečke odstranite vžigalni kabel.
  Pri vzdrrzevanju rezalne opre uporabite zašcitne rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.
• Dodatki in spremembe izdelka, ki niso odobrene s strani proizvajalca, lahko vodijo k resnim poškodbam ali celo v smrt. Ne spreminjaje izdelka. Vedno uporabljaje samo dodatke, ki jih je odobril proizvajalec.
• Ce izdelka ne vzdrižujete pravilno in redno, se poveča nevarnost poskodb osebam in izdelku.
  Vzdrzevanje opravite takot, kot piše v teh navodilih za uporabo. Vsakrsno drugacno vzdrrzevanje mora opraviti osebjpe pooblascene servisne delavniceHusqvarna.
  Redno dovolite osebju pooblašcene servisne delavnice Husqvarnaizvajati vzdřevalna dela.
  Zamenjaje poskodovane,OCR.

Montaža

Uvod

OPOZORILO: Preden sestav

izdelek morate prebrati in razumeti poglavje o varnosti.

OPOZORILO: Preden sestavite

izdelek odklopite kabel vzigalne svecke s svecke.

Namestitev in nastavitev ročaja

1. S plošće na zgornjem ročaju odstranite matico ročaja in podložko.
2. Zgornji ročaj namesite na vrh spodnjega ročaja.

POZOR: Prepričajte se, dažice niso zataknjene ali poškodovane.

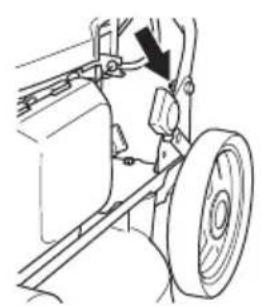

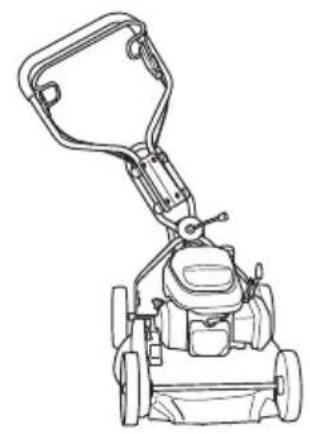

1. Pritrdite podložko in matico ročaja. (Sl. 15)

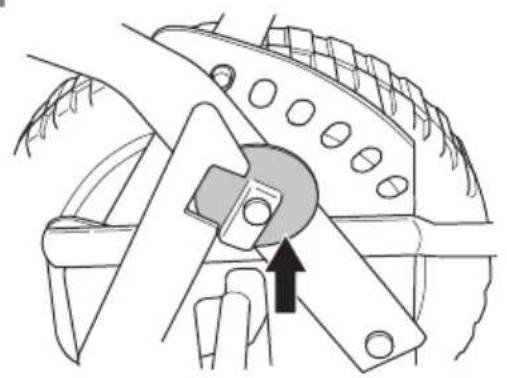

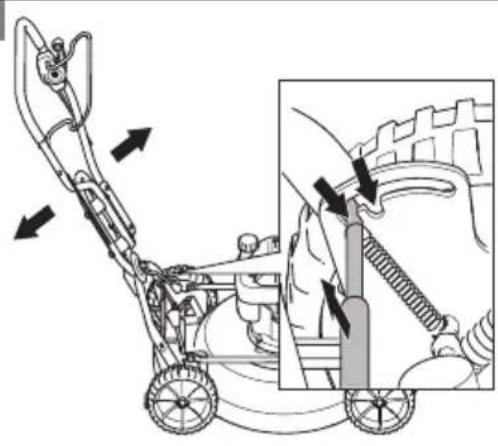

2. Kadar izdelek uporabljate v blizini stene, ročaj obrnite na stran tak, da je v dobrem položaju za delo. (Sl. 16)

3. Ročico nastavite na primerno visino

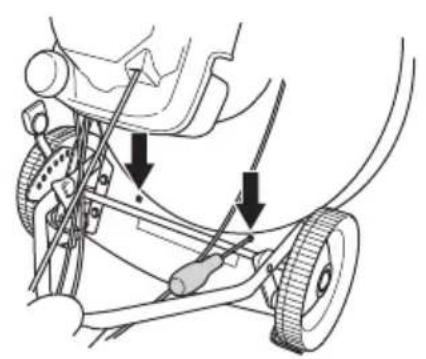

a) KLIPO LB 448: Za navpično prilagoditev ročaja zavrtite nastavitvena kolesa na ohisju. (Sl. 17)
b) KLIPO LB 442: Odvijte matico in ročaj nastavite navpicno. Ko je ročaj v pravilnem položaju, privijte matico. (Sl. 18)

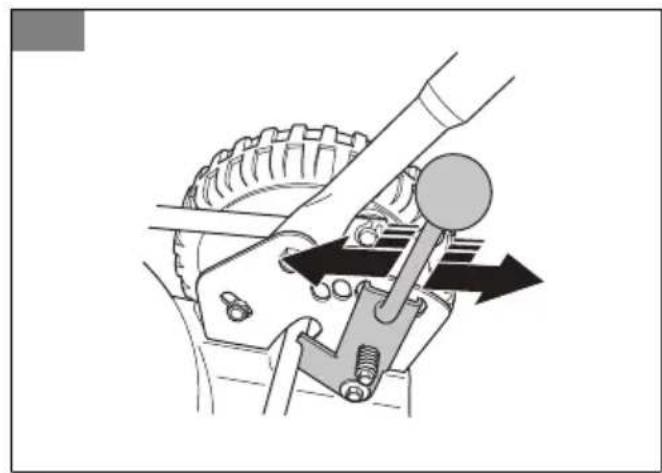

c) KLIIPPO LB 553S e: Privzdignite nastavitveno držalo ročaja in ga premaknite naprej ali nazaj ter takо nastavite visino ročaja. Visino ročaja je mogoče nastaviti na 2 visine. (Sl. 19)

Namestitev vložka za mulčenje (KLIPO LB 448)

1. Nagnite izdelek vzvratno, takao da je svečka zgoraj.
2. Zatice vložka za mulčenje vtaknite v luknjé z notranje straniPokrova rezila. (Sl. 20)
3. Pritrdite vijake za vlozek za mulcenje z zunanje straniPokrova rezila.(SI.21)

Delovanje

Uvod

OPOZORILO: Pred uporabo izdelkamorate prebrati in razumeti poglavje ovarosti.

Husqvarna Connect

Husqvarna Connectje brezplačna aplikacija za vašo mobilno napravo. Aplikacija Husqvarna Connect omogoca razširitev funkcjiv vašega izdelka Husqvarna:

• Dodatne informacije o izdelku.
• Informacije o izdelku, delih in servisu ter pomoč.

Začetak uporabe: Husqvarna Connect

1. V mobilno napravo si prenesite aplikacijo Husqvarna Connect.
2. Registirajte se v aplikaciji Husqvarna Connect.
3. Za vzpostavitev povezave in registraracion izdelkasa sledite navodilom v aplikaciji Husqvarna Connect.

Pred uporabo izdelka

1. Natančno preberite navodila za uporabo in se prepricajte, da ste jih razumeli.

2. Preglejte rezalno opremo in se prepricajte, da je pravilno pritrjena in nastavljena. Glejte Kako pregledati rezalno opremo na strani 284.

3. Napolinite rezervaar za gorivo. Glejte Polnjenje goriva na strani 282.
4. Napolnite rezervoor olja in preverite nivo olja. Glejte Kako preveriti nivo olja na strani 285.

Polnjenje goriva

Če je na voljo, uporabite nizkoemisijski/alkilatno gorivo. Če nizkoemisijski/alkilatno gorivo ni na voljo, uporabite neosvinčeno gorivo dobre kakovosti ali osvinceno gorivo, ki ima rajmanj 90 oktanov.

POZOR: Ne uporablajte bencina, ki ima oktansko stevilo nizje od 90 RON (87 AKI). Izdelek se lahko takto poskoduje.

1. Pocasi odprte rezervoor za gorivo, da sprostite pritisk.
2. Napolnite počasi s posodo za gorivo. Če gorivo polijete, ga povrišite s krpo in pustite, da se preostalo gorivo posuši.

3. Očistite področje okrogPokrova rezervoarja za gorivo.

4. Skrbno privijtePokrovcek posode za gorivo.CePokrovcek posode za gorivo ni dobro zatesnjen, obstaja nevarnost pozara.

5. Preden izdelek vklopite, ga premaknite majmanj 3 m (10Čevljev) stran od mesta, kjer ste napolnili posodo za gorivo.

Nastavitev visine kosnje

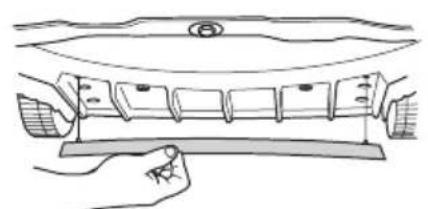

POZOR: Ne nastavite visino rezanja prenizko. Rezila lahko trcijo ob tla, ce povrsina travnika ni ravna.

Zagon izdelka

1. Prepričajte se, da je vžigalni kabel priklopljen na svečko.

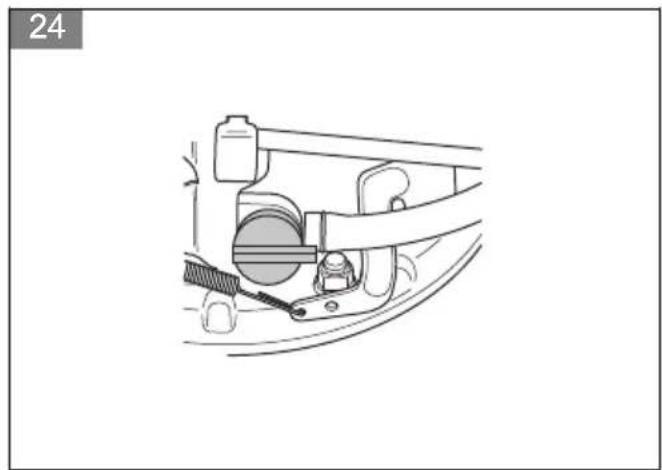

2. Odpritveventilgoriva.(Sl.24)
3. Ostanite za izdelkom.
4. Rocico zavore motorja drzite ob rocaju. (Sl. 25)
5. Z desno roko drzite rocico zaganjalne vrvice.

6. Zaganjalno ročico počasi izvlecite, da začutite nekoliko upora.

7. Močno povlecite, da zaženate motor.

OPOZORILO: Zaganjalne vrvice ne navijajte okoli zapestja.

POZOR: Zaganjalne vrvice ne iztegnite popolnama. Ko je zaganjalna vrvica iztegnjena, ne izpustite njene roice.

Izklop izdelka

• Če Želite zaustaviti samo pogon, nekoliko sprostite ročico motorne zavore.
• Če Želite izklopiti motor, popolnama sprostite ročico zavore motorja.

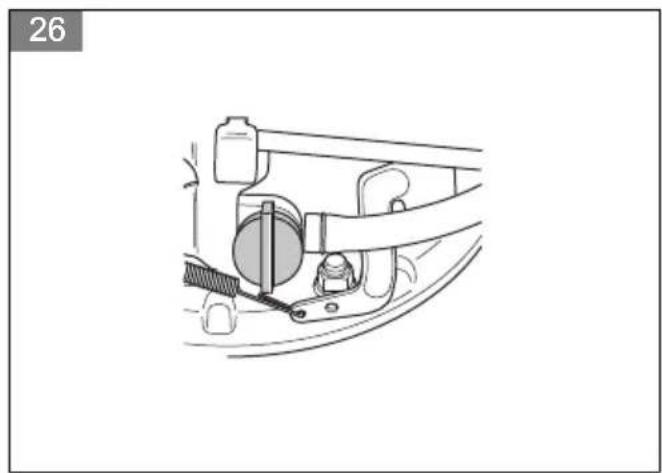

  Zaprite ventil goriva. (Sl. 26)

Pogonsko ročico potisnite navzdol. (Sl. 27)
- Preden izdelek povlečete vžvratno, sprostite pogonsko ročico in izdelek potisnite naprej priblžno 10cm.
- Nekoliko sprostite ročico zavore motorja, da izklopite pogon, na primer ko ste blizu ovire.

Kako doseci saber rezultat

• Vedno uporabljaje ostra rezila. Če uporabljate topo rezilo, bo trava pokošena neenakomerno, ob zarezah pa lahko postane tudi rumena. Ostro rezilo prav takpo porabi manj energije kot topo rezilo.
• Ne odrežite vec kot tretjino dolzine travnih balk. Najprej kosite z visoko nastavitvijo visine kosnje. Preglejte rezultat in nestavite visino kosnje na ustrezno visino. Ce je trava zelo visoka, vozite počasi in po potrebi kosite dvakrat.
• Vsakič kosite v različnih smereh, da se na travi ne bi pojavile Črte.

Vzdrževanje

Uvod

OPOZORILO: Pred izvajanjem
vizdrževalnih del morate prebrati in razumeti
poglavje o varnosti.

Za servisiranje in popravila na izdelku posebno usposabljanje ni potrebno. Zagotavljamo, da vam bodona voljo strokovna popravila in servisiranje. Ce vaš

prodajalec ni pooblascen serviser, ga povprajsaje, kje je naslednja najblijpaooblascena servisna delavnica.

Urnik vzdrujevanja

Izračunani intervali vzdřevanja veljazo za vsakodnevno uporabo izdelka. Intervali se spremenijo,Če izdelka ne uporabljate vsakodnevno.

Za vzdrrzevalna dela, označena z^* , glejte navodila v Varnostne naprave na izdelku na strani 280.

Vzdrževanje Dnevno Tedensko Mesećno
Opravite splošen pregled X
Preverite nivo olja X
Vzdrževanje Dnevno Tedensko Mesečno
Izdelek očistite X
Očistite zračni filter X
Preglejte rezalno opremo X
PreglejtePokrov rezilax
Preglejte ročico zavoro motorja* X
Preglejte dušilec* X
Preverjanje sistema za blaženje tresljajev* X
Preglejte svečko X
Zamenjajte olje (prvič po 5 urah uporabe, potem po vsakih 25 urah upo-rabe in enkrat na leto.)			X
Zamenjajte zračni filter X
Preglejte system za gorivo X

Izvajanje splošnih pregledov

• Prepricajte se, da so vse matice in vijaki na izdelku ustrezno priviti.

Kako cistiti zunanjost izdelka

• S krtaco odstranite listje, travo in umazanijo.
• Prepričajte se, da dovod zraka na vrhu motorja ni oviran.
• Izdelka ne Čistite z visokotlačnim Čistilnikom.
• Če izdelek operete z vodo, pazite, da voda ne teče neposredno na motor.

Pregled pogonskega jermena in ciscenje ohisa menjalnika (KLIPO LB 553S e)

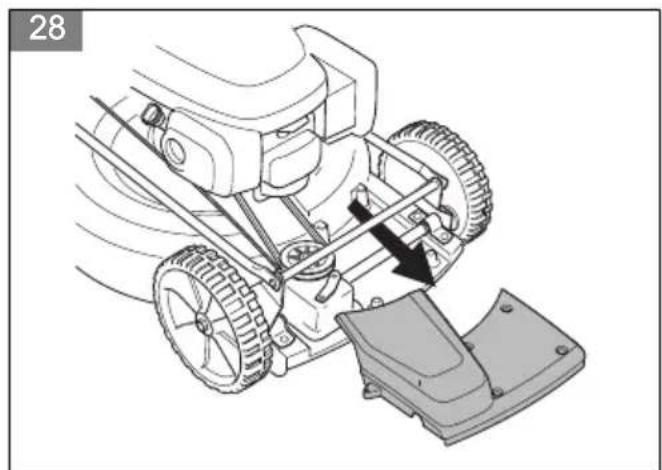

1. Odstranite vijake s šcitnika jermena. (Sl. 14)
2. Šćitnik za odstranitev povlacite naprej. (Sl. 28)
3. Preglejte, ali so na pogonskem jernenu in jermenici poskodbe.

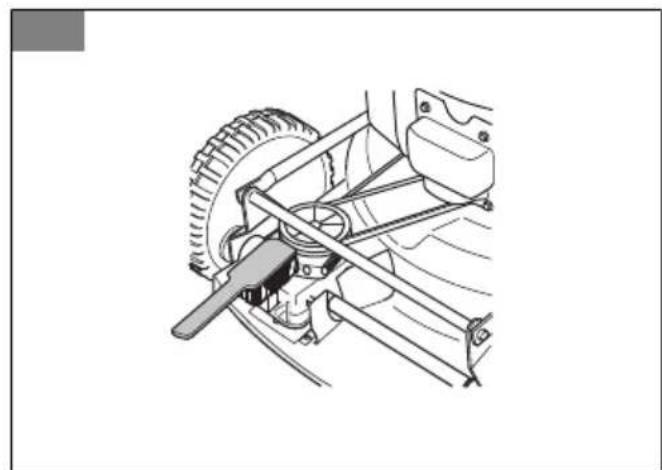

4. S krtacko odstranite listje, travo in umazanijo z ohiša menjalnika. (Sl. 29)

Kako očistiti notranjo povrsinoPokrova rezila

1. Izdelek položite na stran tako, da je dušilec na spodnji strani.

POZOR: Ce položite izdelek na stran tako, da je na tleh zracni filter, lahko poskodujete motor.

1. Izperite notranjo povrsinoPokrova rezila z vodo.

OPOZORILO: Odstranite vžigalni
kabel s svečke, da preprečite nakljuci vklop
motorja.

OPOZORILO: Pri vzdrijevanju rezalne opreme uporabite zašcitne rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.

1. Preverite, ali je rezalna oprema poskodovana oziroma razpokana. Ce je rezalna oprema poskodovana, jo zamenjaje.
2. Preverite, ali je rezilo poskodovano ali topo.

Opomba: Rezilo morate po brusenju postaviti v ravnovesje. Izdelek peljite na servisni center, da rezilo nabrusijo, zamenjajo in uravnovesijo. Ce trcite ob oviro in se izdelek ustavi, zamenjaje poskodovano rezilo. Pooblascena servisna delavnica njoceni, ali lahko rezilo izostrijo ali pa ga je treba zamenjati.

Zamenjavarezil

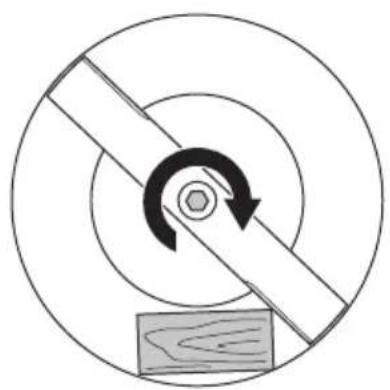

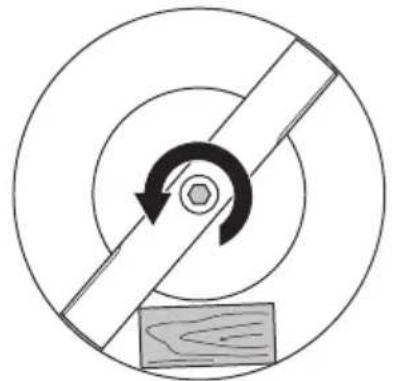

1. Rezilo blokirajte z leseno klado. (Sl. 30)
2. Odstranite vijak rezila, vzmetno podložko in rezilo. (Sl. 31)
3. Preverite, ali sta nosilec rezila in vijak rezila poskodovana.

a) Če zamenjate rezilo ali nosilec rezila, zamenjajte tudi vijak rezila, vzmetno podložko in torno podložko.

1. Preglejte, ali je motorna gred zvita.

2. Ko pritrdite novo rezilo, usmerite nagnjene strani v smerPokrovarezila.(Sl.32)

3. Torno podložko in rezilo namestite na nosilec rezila. (Sl. 33)
4. Prepricajte se, da je rezilo poravnano s središčem motorne gredi. (Sl. 34)

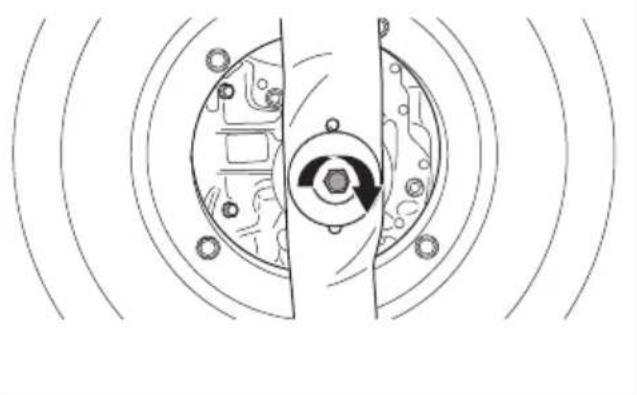

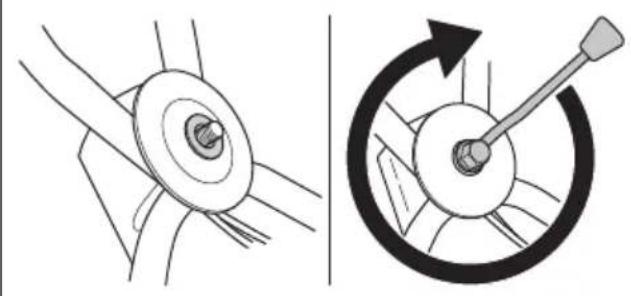

5. Rezilo blokirajte z leseno klado. (Sl. 35)
6. Pritrdite vzmetno podložko in privijte vrijak z zateznim momentum 70 Nm. (Sl. 36)
7. Ročno zavrtite rezilo in se prepričajte, da se prosto obracá.

OPOZORILO: Uporabljajte zašcitne rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.

1. Izdelek vklopite, da preizkusite rezilo. Če rezilo ni pritrjeno pravilno, bo izdelek vibriral, rezultat kosnje pa ne bo zadovoljiv.

Kako preveriti nivo olja

POZOR: Ce je nivo olja prenizek, se lahko poskoduje motor. Preden zazenete izdelek, preverite nivo olja.

1. Izdelek naj bo na ravnih tleh.
2. OdstranitePokrovrezervojarjalosprilozenomerilno palico.
3. Z merilne palice očistite olje.
4. Merilno palico vstavite do konca v rezeroar olja.

a) Za: ZategnitePokrovcekrezervoorjaolja.
b) Za KLIPO LB 448, KLIPO LB 553S e: Ne zategnitePokrovckarezervojarja olja.

1. Odstranite merilno palico.
2. Na merilni palici preucite nivo olja.
3. Če je nivo olja nizek, dolijte motorno olje in še enkrat preverite nivo olja.

Zamenjava motorega olja

OPOZORILO: Tik po zaustavitvi motorja je motorno olje zelo vroce. Preden iztocite motorno olje, se motor mora ohladiti. Ce polijete motorno olje po kozi, se umijte z milom in vodo.

1. Pri izdelek uporablajte, dokler imate v rezervoorjugorivo. Pri KLIPO LB 448, KLIPO LB 553Sezaprite ventil goriva.
2. S smečke odstranite vžigalni kabel.
3. OdstranitePokrovcekposodezaolje.

4. Pod izdelek postavite posodo, kamor se bo izteklo motorno olje.

5. Izdelek nagnite, da iz rezervoorja olja izteče motorno olje.

6. Dolijte novo motorno olje, priporočila najdete v Tehnicni podatki na strani 286.
7. Preverite nivo olja. Glejte razdelek Kako preveriti nivo olja na strani 285.

Zračni filter

Opomba: Zračni filter, ki ga uporabljate dolgo, ne morete popolnama scistiti. Zračni filter zamenjaje v rednih intervalih. Če je zračni filter poskodovan, ga zamenjaje.

Cischenje zračnega filtra (KLIPO LB 448)

POZOR: Motor ne sme delovati brez namescenerega zracnega filtra ali ce je zracni filter umazan.

POZOR: Ce zračnega filtra ni mogoće v celoti očistiti ali je poskodovan, ga zamenjaje. Poškodovan zračni filter poskoduje motor.

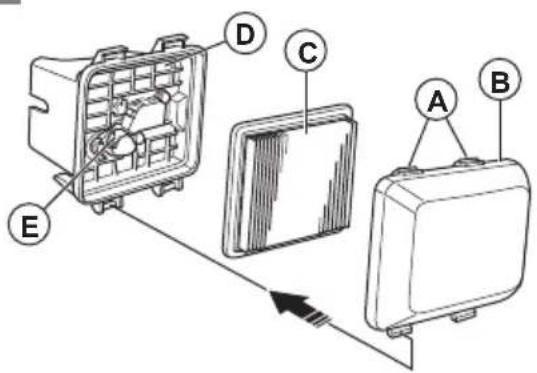

1. Potisnite zaklepna jezička (A), odstranitePokrov zračnega filtra (B) in izvlecite zračni filter (C). (Sl. 37)
2. Zračni filter udarite ob trdo povrsino ali skozi njega spi Hajte stisjeni zrak s Čiste strani.

POZOR: Filtra ne cistite s
krtačenjem, saj tak o umazanijo le vtirate.

1. Ocistite nosilec zračnega filtra (D) inPokrov zračnega filtra ocistite z vlažno krpo.

POZOR: Prepričajte se, da v zračnocev (E) ne prihaja umazanija.

1. Namestite zračni filter. Prepričajte se, da se zračni filter tesno prilega nosilcu zračnega filtra.
2. Zračni filter namestite tak, da najprej vstavite spodnje jezičke.

Pregled svečke

POZOR: Vedno uporabljaje priporoceno vrsto svecke. Zaradi neustrezne vrste vizigalne svecke se izdelek lahko poskoduje.

• Ce se moč motorja zmanjsa, motorja ni mogoce enostavno zagnati ali ta ne deluje ustrezno v prostem teku, preglejte vžigalno svečko.
  Tveganje za pojav oblog na elektrodah vžigalne svečke lahko zmanjšate tak, da upostevate ta navodila:

a) Hitrost prostega teka mora biti pravilno nastavljena.
b) Mešanica goriva mora biti ustrezna.
c) Zračni filter mora biti Čist.

• Ce je vžigalna svečka umazana, jo očistite in zagotovite, da je razmak med elektrodama ustrezen; glejte Tehnični podatki na strani 286. (SI. 38)
  Vzigalno svecko po potrebizamenjaje.

Kako pregledati systemd za gorivo

• Preverite, ali staPokrovrezervoarja za gorivo in tesniloPokrovarezervoarja zagorivo poskodovana.
• Preverite, ali cev za gorivo pušča. Če je cev za gorivo poskodovana, nj lo pooblaščena servisna delavnica zamenja.

Transport skladisčenje in odstranitev

Prevoz in skladisčenje

• Preden prevažate in skladišcite izdelek in gorivo, se prepricajte, da izdelek ne pušca in da ni hlapov. Iskre ali odprti plamen, npr. z elektrčnih naprav ali kotlov, lahko zanetijo ogenj.
• Za prevoz in skladisčenje goriva vedno uporabite odobrene posode.
• Preden izdelek skladišcite za daljse obdobje, izpraznite rezervoor za gorivo. Gorivo zavrzite na temu primernem zbirnem mestu.
• Izdelek varno pritrdite na prevozno sredstvo, da se izognete poskodbam in nasrečam.

• Izdelek skladisčite v zaklenjenem prostoru, takdo otroci ali osebe, ki niso primerne za rokovanje izdelkom, do izdelka ne morajo dostopati.

• Izdelek skladišcite na suhem mestu, kjer ne zmrzuje.

Odstranitev

• Upostevajte lokalne zahteve za recikliranje in ustrezne predpise.
  Vse kemikalije, kot so motorno olje ali gorivo, zavrzite na servisem centru ali na kaksni drugi temu primerni lokaciji.
• Ko izdelka ne uporabljate več, ga posljite k prodajalcu Husqvarna ali pa ga zavrzite na mestu za reciklaranje.

Tehnični podatki

Tehnični podatki

	KLIPO LB 442 KLIPO	LB 448 KLIPO LB	53S e
Motor
Znamka Honda Honda Honda
Gibna prostornina valja v cm3	145 145 166
Hitrost v vrt./min 2900 2900 2900
Nazivna izhodna moč motorja, kW 116	2,7 2,7 3,3
Vžigalni system
Svečka NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPRS NGK BPR5ES NGK BPRS NGK BPRS NGK BPRS NGK BPRS NGK BPRS NGK BPRS NGK BPRS NGK BPRS NGK BPRS NGK BPRS NGK BPRS NGK BPRS NGK BPRS NGK BPRS NGK BPRS NGK BPRS NGK BPRS NGK BPRS NGK BPRS NGK BPRS NGK BPRS NGK BPRS NGK BPRS NGK BPRS NGK BPRS NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BPR5ES NGK BBR5 ESG	2,7 2,7 3,3
Sistem za gorivo in mazanje
Prostornina posode za gorivo v litrih 0,9 0,9 0,9
Prostornina posode za olje v litrih 0,5 0,5 0,55
	KLIPO LB 442 KLIPO	LB 448 KLIPO LB	$53S e
Motorno olje 117	SAE 10W-30 SAE 10W	W-30 SAE 10W-30
Teža
S praznimi rezervaarji v kg 27,5 27,5 36,5
Emisije hrupa 118
Izmerjen nivo zvočne moci dB (A) 92 90 94
Raven zvočne moci, zajamčena LWA v dB(A) 94 91 95
Nivoji hrupa 119
Nivo zvočnega tlaka pri ušesu operaterja, dB(A)	81 77 83
Nivo vibracij a hveq 120
Ročaj, m/s2	4,5 4,5 4.1
Rezalna oprema
Višina reza v mm 34-55 30-60 28-65
Širina rezanja, mm 420 480 530
Rezilo Mulčenje - 42 cm	5028812-10	Mulčenje - 48 cm	Mulčenje - 53 cm
		5028813-10	5028814-10

Izjava ES o skladnosti

Husqvarna AB, SE-561 82 Huskvarna, Švedska, tel: [phone], izjavlja, da so vrtne kosilnice Husqvarna KLIKPO LB 442, KLIKPO LB 448, KLIKPO LB 553S e s serijskimi stevilkami od 2020xxxxxx dalje v skladu z zahtevami DIREKTIVE SVETA:

z dne 17. maja 2006, ki se nanaša na stroje, 2006/42/ES
z dne 26. februarja 2014 o elektromagnetni združljivosti 2014/30/EU
- z dne 8. maja 2000 o emisijah hrupa v okolje 2000/14/ES
- z dne 8 junja 2011 "o omejevanju uporabe nikaterih nevarnih snovi v elektrichi in elektronski opremi" 2011/65/EU

Informacione v zvezi z emisijo hrupa so na voljo v poglavju "Tehnicni podatki".

Uporabljeni so naslednji standardi:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012, EN 50581:2012

Če ni drugace navedeno, zgoraj navedeni standardi veljao kot majnovejse objavljene razlicice.

Priglašeni organ: 0404, RISE SMP Svensk
Maskinprovning AB, Box 7035, SE-750 07 Uppsala je izdal porocila glede ocenjevanja skladnosti na podlagi VI. prerloge DIREKTIVE SVETA z dne 8. majora 2000, ki se "nanaša na emisije hrupa v okolje" 2000/14/ES.

Huskvarna, 2020-09-16

Claes Losdal, Vodja oddelka ta razvoj vtne opreme (Pooblasceni zastopnik druzbe Husqvarna AB in odgovorni za sestavo tehnicne dokumentacije.)

Sadržaj

Uvod. 289

Bezbednost. 290

Sklapanje 293

Rukovanje 293

Održavanje 294

Transport, skladistenje i odlaganje 297

Tehnicki podaci. 297

EZ deklaracion o usaglasenosti 299

Uvod

Opis proizvoda

Proizvod je rotirajuca kosacica koju gura korisnik, a koja koristi BioClip® za sekanje trave u dubrivo.

Pregled proizvoda

(SI. 1)
1. Ruchka/upravljač
2. Ručica kočnice motora
3. Ručica uzeta startera
4. Poluga zaPokretanje (KLIPO LB 553S e)
5. Sistem prugsenja vibracija (KLIPO LB 553S e)
6. Poluga za podesavanje ugra ruice
7. Poklopac za ulje
8. Prigušivač
9. Svecica
10. Poklopac rezervaora za gorivo
11. Poluga visine košenja (KLIPIPO LB 442, KLIPIPO LB 448)
12. Strugac na točkovima (KLIPO LB 442, KLIPO LB 448)
13. Ventil za gorivo
14. Poklopac koosenja
15. Filter za vazduh
16. Pogonski remen
17. Zupčanik
18. Potpora sečiva
19. Sečivo
20. Podloška
21. Zavrtanj noza
22. Opruzna podloška
23. Merica za usitnjenu travu (KLIPPO LB 448)
24. Korisnicko uputstvo

Simboli na proizvodu

(SI. 2) UPOZORENJE: Nemarna ili nepravilna upotreba moze dovesti do povrede ili smrti rukovaoca ili drugih osoba.
(SI.3) Pre korisćenja pažljivo pročitajte korisničko uputstvo i budite sigurni da razumete njegov sadržaj.

Namena

Koristite proizvod za kosenje trave. Nemojte koristiti proizvod za druge zadatke.
(SI. 4) Pazite na odbačene predmete i oskakivanja.
(SI. 5) Pazite da ljudi i zivotinja budu na bezbednoj udaljenosti od radnog područja.
(SI.6) Zaustavite motor i uklonite kabla za paljenje pre popravki i odrzavanja.
(SI. 7) Upozorenje: Udaljite šake i stopala od rotirajućih delova.
(SI. 8) Upozorenje: Udalgite šake i stopala od rotirajućeg sečiva.
(SI. 9) Ovaj proizvod je u saglasnosti sa važecim direktivama EZ.
(SI. 10) Emisije buke u okruzjenje u skladu sa evropskom Direktivom 2000/14/EZ i propisom o zašiti radova u okruženju (kontrola buke) Novog Južnog Velsa iz 2017. Podaci o emisiji buke su naveneni na nalepnici masine i u poglavlju Tehnicki podaci.
(SI. 11) Kód koji se moze skenirati.

Napomena: Drugi simboli/oznake na proizvodu odnose se na zahteve za fertifikaciju za odreene komercijalne oblasti.

Emisije Euro V.

UPOZORENJE: Neovlascene prepravke motora ponistavaju EU tip odobrenja za ovaj proizvod.

Lična zašitna oprema
