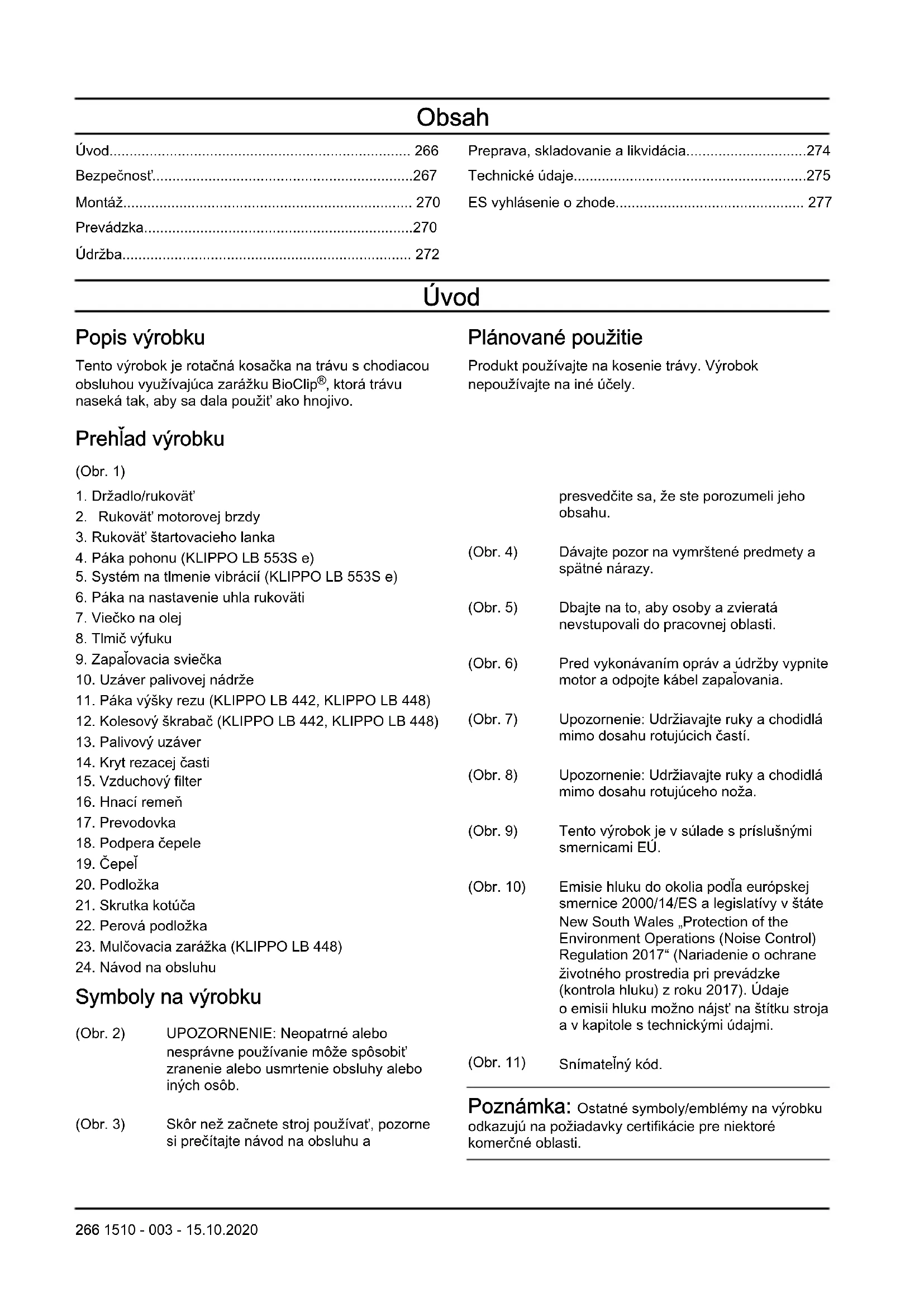

NÁVOD NA OBSLUHU LB 553S HUSQVARNA

, ktorá trávu naseká tak, aby sa dala použiť ako hnojivo. Plánované použitie Produkt používajte na kosenie trávy. Výrobok nepoužívajte na iné účely. Prehľad výrobku (Obr. 1)

Rukoväť motorovej brzdy

3. Rukoväť štartovacieho lanka

9. Zapaľovacia sviečka

Symboly na výrobku (Obr. 2) UPOZORNENIE: Neopatrné alebo nesprávne používanie môže spôsobiť zranenie alebo usmrtenie obsluhy alebo iných osôb. (Obr. 3) Skôr než začnete stroj používať, pozorne si prečítajte návod na obsluhu a presvedčite sa, že ste porozumeli jeho obsahu. (Obr. 4) Dávajte pozor na vymrštené predmety a spätné nárazy. (Obr. 5) Dbajte na to, aby osoby a zvieratá nevstupovali do pracovnej oblasti. (Obr. 6) Pred vykonávaním opráv a údržby vypnite motor a odpojte kábel zapaľovania. (Obr. 7) Upozornenie: Udržiavajte ruky a chodidlá mimo dosahu rotujúcich častí. (Obr. 8) Upozornenie: Udržiavajte ruky a chodidlá mimo dosahu rotujúceho noža. (Obr. 9) Tento výrobok je v súlade s príslušnými smernicami EÚ. (Obr. 10) Emisie hluku do okolia podľa európskej smernice 2000/14/ES a legislatívy v štáte New South Wales „Protection of the Environment Operations (Noise Control) Regulation 2017“ (Nariadenie o ochrane životného prostredia pri prevádzke (kontrola hluku) z roku 2017). Údaje o emisii hluku možno nájsť na štítku stroja a v kapitole s technickými údajmi. (Obr. 11) Snímateľný kód. Poznámka: Ostatné symboly/emblémy na výrobku odkazujú na požiadavky certifikácie pre niektoré komerčné oblasti. 266 1510 - 003 - 15.10.2020Emisie Euro V VÝSTRAHA: Nepovolená manipulácia s motorom ruší platnosť typového schválenia tohto výrobku pre EÚ. Zodpovednosť za výrobok V súlade s právnymi predpismi upravujúcimi zodpovednosť za výrobok nenesieme zodpovednosť za škody spôsobené naším výrobkom v dôsledku:

• nesprávne vykonanej opravy výrobku,

• opravy výrobku, pri ktorej neboli použité diely od výrobcu alebo diely schválené výrobcom,

• používania príslušenstva od iného výrobcu alebo príslušenstva, ktoré nie je schválené výrobcom,

• opravy výrobku, ktoré neboli vykonané v schválenom servisnom stredisku alebo schválenými kompetentnými osobami. Bezpečnosť Bezpečnostné definície Výstrahy, upozornenia a poznámky slúžia na zdôraznenie mimoriadne dôležitých častí návodu. VÝSTRAHA: Používa sa, ak pre obsluhu alebo osoby v okolí existuje nebezpečenstvo poranenia alebo smrti v prípade nedodržania pokynov v návode. VAROVANIE: Používa sa, ak hrozí nebezpečenstvo poškodenia produktu, iných materiálov alebo okolitej oblasti v prípade nedodržania pokynov v návode. Poznámka: Používa sa na poskytnutie informácií nad rámec nevyhnutných informácií v danej situácii. Všeobecné bezpečnostné pokyny VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

• Tento výrobok je nebezpečný, ak sa nepoužíva správne alebo ak nie ste pri jeho používaní opatrní. V prípade nedodržania bezpečnostných pokynov hrozí poranenie alebo usmrtenie.

• Tento výrobok vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností spôsobovať rušenie aktívnych alebo pasívnych implantovaných lekárskych prístrojov. Na zníženie rizika vážneho alebo smrteľného zranenia odporúčame, aby sa osoby s implantovanými lekárskymi prístrojmi poradili so svojím lekárom a výrobcom pomôcky ešte pred použitím tohto výrobku.

• Vždy zachovávajte opatrnosť a riaďte sa zdravým úsudkom. Ak si v určitých situáciách nie ste istí, ako máte výrobok používať, výrobok nepoužívajte a pred pokračovaním v práci sa poraďte s predajcom spoločnosti Husqvarna.

• Myslite na to, že operátor bude zodpovedný za nehody zahŕňajúce iné osoby alebo ich majetok.

• Výrobok udržiavajte čistý. Uistite sa, že sú symboly a emblémy čitateľné.

• Nedovoľte, aby výrobok používali iné osoby, pokiaľ sa neuistíte, že si prečítali tento návod na obsluhu a porozumeli jeho obsahu.

• Nedovoľte, aby výrobok používali deti.

• Deti držte v bezpečnej vzdialenosti od pracovnej oblasti Vyžaduje sa neustála prítomnosť zodpovednej dospelej osoby.

• Nedovoľte, aby výrobok používali osoby, ktoré nepoznajú potrebné pokyny.

• Osoby so zníženými fyzickými alebo duševnými schopnosťami musia byť počas používania výrobku vždy pod dozorom. Vyžaduje sa neustála prítomnosť zodpovednej dospelej osoby.

• Výrobok nepoužívajte, ak ste unavení, chorí alebo ste pod vplyvom alkoholu, drog alebo liekov. Vyššie uvedené prípady majú negatívny vplyv na váš zrak, ostražitosť, koordináciu a úsudok.

• Výrobok nepoužívajte, ak je poškodený.

• Výrobok žiadnym spôsobom neupravujte ani nepoužívajte, ak existuje možnosť, že bol upravený inými osobami.

• Nemeňte nastavenie regulácie otáčok motora. Bezpečnosť na pracovisku VÝSTRAHA: Skôr než budete používať produkt, prečítajte si nasledujúce výstrahy.

• Pred používaním výrobku odstráňte z pracovnej oblasti všetky predmety, ako sú napr. konáre, vetvy a kamene.

• Predmety, ktoré narazia na rezné zariadenie, môžu byť vymrštené a spôsobiť poranenie osôb alebo poškodenie iných predmetov. Dávajte pozor, aby okolo stojace osoby a zvieratá nevstupovali do pracovnej oblasti.

• Výrobok nikdy nepoužívajte počas nepriaznivých poveternostných podmienok, napríklad v hmle, v daždi, v silnom vetre, v silnom mraze, pri vysokom 1510 - 003 - 15.10.2020 267riziku blýskania. Používanie výrobku počas nepriaznivých poveternostných podmienok alebo na vlhkých alebo mokrých miestach je namáhavé. Nepriaznivé poveternostné podmienky môžu mať za následok vznik nebezpečných podmienok, akými sú napr. klzké povrchy.

• Dávajte pozor na osoby, predmety a situácie, ktoré môžu zamedziť bezpečnej prevádzke výrobku.

• Dávajte pozor na prekážky, ako sú napr. korene, kamene, halúzky, jamy a priekopy. Vysoká tráva môže zakrývať prekážky.

• Kosenie trávy na svahoch môže byť nebezpečné. Výrobok nepoužívajte na svahoch so sklonom viac ako 15 °.

• S výrobkom sa pohybujte po vrstevnici. Nepohybujte sa smerom do svahu a zo svahu.

• V blízkosti skrytých rohov a objektov, ktoré vám bránia vo výhľade, sa pohybujte opatrne. Bezpečnosť pri práci VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

• Tento výrobok používajte len na kosenie trávy. Výrobok sa nesmie používať na iné úlohy.

• Používajte osobné ochranné pomôcky. Pozrite si časť Osobné ochranné prostriedky na strane 268

• Naučte sa, ako v prípade núdze rýchlo zastaviť motor.

• Nikdy neštartujte motor v uzavretých priestoroch alebo v blízkosti horľavého materiálu. Výfukové plyny z motora sú horúce a môžu obsahovať iskry, ktoré môžu vyvolať požiar.

• Výrobok nepoužívajte, pokiaľ nie sú nôž a všetky kryty správne upevnené. Nesprávne pripojený nôž sa môže uvoľniť a spôsobiť poranenia osôb.

• Uistite sa, že nôž nenarazí na predmety, ako sú napr. kamene alebo korene. Môže dôjsť k poškodeniu noža a ohnutiu hriadeľa motora. Ohnutá náprava spôsobuje silné vibrácie a vzniká veľké nebezpečenstvo uvoľnenia noža.

• Ak nôž narazí na predmet alebo ak cítite vibrácie, výrobok okamžite vypnite. Odpojte kábel zapaľovania od zapaľovacej sviečky. Skontrolujte, či nie je výrobok poškodený. Opravte akékoľvek poškodenie alebo kontaktujte servisného zástupcu.

• Keď je naštartovaný motor, rukoväť motorovej brzdy nesmie byť nikdy trvalo pripevnená k rukoväti.

• Pri obsluhe výrobku dávajte pozor, aby všetky kolesá dosadali na zem a rukoväť držte oboma rukami. Udržiavajte ruky a chodidlá mimo dosahu rotujúcich nožov.

• Keď je motor spustený, výrobok nenakláňajte.

• Pri ťahaní výrobku smerom dozadu buďte opatrní.

• Výrobok nikdy nedvíhajte, keď je spustený motor. Ak musíte výrobok zdvihnúť, najprv vypnite motor a odpojte kábel zapaľovania od zapaľovacej sviečky.

• Počas obsluhy výrobku necúvajte.

• Pri prechádzaní cez oblasti bez trávy, ako sú napr. štrkové, kamenné a asfaltové chodníky, vypnite motor.

• Keď je zapnutý motor, s výrobkom neutekajte. Počas obsluhy výrobku vždy kráčajte.

• Pred zmenou výšky rezu zastavte motor. Nikdy nevykonávajte nastavenia so spusteným motorom.

• Nikdy nenechávajte výrobok bez dozoru, keď je zapnutý motor. Zastavte motor a uistite sa, že sa rezné zariadenie neotáča. Bezpečnostné pokyny pre prevádzku Osobné ochranné prostriedky VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

• Osobné ochranné prostriedky nedokážu úplne vylúčiť riziko, ale môžu znížiť vážnosť zranenia v prípade nehody. Váš predajca vám pomôže pri výbere správnych prostriedkov.

• Ak hladina hluku je vyššia ako 85 dB, používajte chrániče sluchu.

• Keď je to potrebné, používajte ochranné rukavice, ako napríklad pri montáži, kontrole alebo čistení rezného zariadenia. Bezpečnostné zariadenia na výrobku VÝSTRAHA: Skôr než budete produkt používať, prečítajte si nasledujúce výstrahy.

• Nepoužívajte produkt, ktorý má chybné bezpečnostné zariadenia.

• Pravidelne kontrolujte bezpečnostné zariadenia. Ak sú bezpečnostné zariadenia chybné, obráťte sa na servisného zástupcu spoločnosti Husqvarna. Kontrola krytu rezacej časti Kryt rezacej časti tlmí vibrácie vo výrobku a znižuje riziko poranenia kotúčom.

• Skontrolujte kryt rezacej časti, aby ste sa uistili, že na ňom nie sú žiadne známky poškodenia, ako sú napr. praskliny.

1510 - 003 - 15.10.2020Rukoväť motorovej brzdy Rukoväť motorovej brzdy slúži na zastavenie motora. Keď rukoväť motorovej brzdy uvoľníte, motor sa zastaví. Ak chcete motorovú brzdu skontrolovať, naštartujte motor a potom uvoľnite rukoväť motorovej brzdy. Ak sa motor v priebehu 3 sekúnd nezastaví, požiadajte servisného zástupcu spoločnosti Husqvarna o nastavenie motorovej brzdy. (Obr. 12) Kontrola systému na tlmenie vibrácií VÝSTRAHA: Nadmerné vystavenie vibráciám môže spôsobiť narušenie krvného obehu alebo poškodenie nervov u osôb, ktoré majú zhoršený krvný obeh. Ak máte príznaky nadmerného vystavenia vibráciám, obráťte sa na svojho lekára. Príkladmi týchto symptómov sú: znecitlivenie, stratu citu, brnenie, pichanie, bolesť, strata sily, zmeny farby alebo stavu pokožky. Tieto symptómy sa bežne objavujú na prstoch, rukách a zápästiach. Systém na tlmenie vibrácií znižuje vibrácie v rukoväti počas prevádzky. Oceľová rúrka v rukoväti a kryt rezacej časti znižujú vibrácie. KLIPPO LB 553S e má tiež 4 jednotky na tlmenie vibrácií, ktoré sú pripojené k rukoväti.

• Skontrolujte rukoväť a jednotky na tlmenie vibrácií, aby ste sa uistili, že nedošlo k žiadnym škodám. (Obr. 13) Kontrola chrániča remeňa (KLIPPO LB 553S e) Chránič remeňa znižuje riziko poranenia a zabezpečuje, aby sa poškodený hnací remeň nevymrštil von.

• Uistite sa, že chránič remeňa nie je poškodený a že je správne pripojený. (Obr. 14) Tlmič výfuku Tlmič výfuku slúži na udržovanie minimálnej hladiny hluku a na smerovanie výfukových plynov smerom od operátora. Nepoužívajte produkt, ak tlmič výfuku chýba alebo je poškodený. Poškodený tlmič výfuku zvyšuje hladinu hluku a riziko požiaru. VÝSTRAHA: Tlmič výfuku je veľmi horúci počas prevádzky, po nej a tiež počas behu motora na voľnobeh. Zachovávajte opatrnosť v okolí horľavých materiálov alebo výparov, aby ste nespôsobili požiar. Kontrola tlmiča výfuku

• Pravidelne kontrolujte, či je tlmič výfuku správne pripevnený a či nie je poškodený. Bezpečnosť paliva VÝSTRAHA: Skôr než budete používať produkt, prečítajte si nasledujúce výstrahy.

• Výrobok neštartujte, ak sú na ňom zvyšky paliva alebo motorového oleja. Odstráňte neželané palivo/ olej a nechajte výrobok vyschnúť.

• Ak vylejete palivo na odev, okamžite sa prezlečte.

• Dávajte pozor, aby ste si palivo nevyliali na telo, pretože môže spôsobiť poranenie. Ak si palivo vylejete na telo, umyte sa pomocou mydla vody.

• Výrobok neštartujte, ak sa na motore vyskytuje netesnosť. Pravidelne kontrolujte výskyt netesností na motore.

• Pri manipulácii s palivom zachovajte opatrnosť. Palivo je horľavá látka a výpary z paliva sú výbušné a môžu spôsobiť poranenia alebo smrť.

• Vyhnite sa vdychovaniu výparov paliva, pretože môžu spôsobiť poranenie. Zabezpečte dostatočné prúdenie vzduchu.

• Nedopĺňajte palivo, keď je zapnutý motor.

• Pred dopĺňaním paliva sa uistite, že motor vychladol.

• Pred dopĺňaním paliva pomaly otvorte veko palivovej nádrže a opatrne uvoľnite tlak.

• Palivo do motora nedopĺňajte v interiéri. Nedostatočné prúdenie vzduchu môže spôsobiť poranenie alebo smrť v dôsledku udusenia alebo otravy oxidom uhoľnatým.

• Veko palivovej nádrže pevne utiahnite. Ak nie je veko palivovej nádrže pevne utiahnuté, existuje riziko vzniku požiaru.

• Pred naštartovaním premiestnite výrobok minimálne 3 m od miesta, kde ste dopĺňali palivo do nádrže.

• Palivovú nádrž nedopĺňajte úplne doplna. Teplo spôsobuje expanziu paliva. Uchovajte miesto navrchu palivovej nádrže. Bezpečnostné pokyny pre údržbu VÝSTRAHA: Skôr než budete používať produkt, prečítajte si nasledujúce výstrahy.

• Výfukové plyny z motora obsahujú oxid uhoľnatý, plyn bez zápachu, ktorý je jedovatý a veľmi nebezpečný. Motor neštartujte v interiéri ani v uzavretých priestoroch.

• Pred vykonávaním údržby výrobku zastavte motor a odpojte kábel zapaľovania od zapaľovacej sviečky. 1510 - 003 - 15.10.2020 269• Pri vykonávaní údržby rezného zariadenia používajte ochranné rukavice. Čepeľ je veľmi ostrá a ľahko môže dôjsť k porezaniu.

• Príslušenstvo a úprava výrobku, ktoré neschválil výrobca, môžu spôsobiť vážne poranenia alebo smrť. Výrobok neupravujte. Vždy používajte príslušenstvo schválené výrobcom.

• Nepravidelná a nesprávne vykonaná údržba zvyšuje nebezpečenstvo poranenia a poškodenia výrobku.

• Vykonávajte len údržbu uvedenú v tomto návode na používanie. Všetky ostatné práce týkajúce sa údržby musí vykonávať schválený servisný zástupca spoločnosti Husqvarna.

• Výrobok nechajte pravidelne kontrolovať kvôli údržbe u schváleného servisného zástupcu spoločnosti Husqvarna.

• Vymeňte všetky poškodené, opotrebované alebo zlomené diely. Montáž Úvod VÝSTRAHA: Pred zostavením výrobku si musíte prečítať kapitolu o bezpečnosti a porozumieť informáciám, ktoré sa v nej uvádzajú. VÝSTRAHA: Pred zostavením výrobku od zapaľovacej sviečky odpojte kábel zapaľovacej sviečky. Osaďte a nastavte držadlo

2. Horné držadlo položte na hornú časť spodného

držadla. VAROVANIE: Uistite sa, že drôty nie sú zachytené alebo poškodené.

5. Nastavte vhodnú výšku rukoväti

a) KLIPPO LB 448: Otočte nastavovacie kolieska na podvozku a nastavte držadlo zvisle. (Obr. 17) b) KLIPPO LB 442: Uvoľnite maticu a nastavte rukoväť vertikálne. Keď je rukoväť v správnej polohe, dotiahnite maticu. (Obr. 18) c) KLIPPO LB 553S e: Nadvihnite podperu nastavenia rukoväti a nastavte výšku rukoväti jej posunutím dopredu alebo dozadu. Výšku rukoväti možno nastaviť v 2 polohách. (Obr. 19) Montáž prípojky na mulčovanie (KLIPPO LB 448)

1. Nakloňte výrobok dozadu so zapaľovacou sviečkou

2. Vložte kolíky prípojky na mulčovanie do otvorov z

vnútornej strany krytu rezacej časti. (Obr. 20)

3. Pripevnite skrutky zástrčky mulčovania z vonkajšej

strany krytu rezacej časti. (Obr. 21) Prevádzka Úvod VÝSTRAHA: Pred používaním výrobku si musíte prečítať kapitolu o bezpečnosti a porozumieť informáciám, ktoré sa v nej uvádzajú. Husqvarna Connect Husqvarna Connect je bezplatná aplikácia pre mobilné zariadenia. Aplikácia Husqvarna Connect prináša rozšírené funkcie pre výrobok Husqvarna:

• Rozšírené informácie o výrobku.

• Informácie a podpora vzťahujúce sa na súčasti výrobku a servis. Ak chcete začať, použite Husqvarna Connect

1. Stiahnite si aplikáciu Husqvarna Connect do

mobilného zariadenia.

2. Zaregistrujte sa v aplikácii Husqvarna Connect.

3. Ak chcete pripojiť a zaregistrovať produkt,

postupujte podľa pokynov v aplikácii Husqvarna Connect. Pred obsluhou zariadenia

správne upevnené a nastavené. Pozrite si kapitolu Kontrola rezného zariadenia na strane 273

270 1510 - 003 - 15.10.2020Dopĺňanie paliva Ak je to možné, používajte alkylátový benzín s nízkymi emisiami. Ak nemáte k dispozícii alkylátový benzín s nízkymi emisiami, použite vysokokvalitný bezolovnatý benzín alebo olovnatý benzín s oktánovým číslom minimálne 90. VAROVANIE: Nepoužívajte benzín s oktánovým číslom menším než 90 RON (87 AKI). Mohlo by to viesť k poškodeniu výrobku.

1. Pomalým otvorením veka palivovej nádrže uvoľnite

veko palivovej nádrže pevne utiahnuté, existuje riziko vzniku požiaru.

5. Pred spustením premiestnite výrobok minimálne 3 m

od miesta, na ktorom ste dopĺňali palivo do nádrže. Nastavenie výšky rezu Výšku rezu je možné nastaviť na 4 úrovne pre KLIPPO LB 442, 5 úrovní pre KLIPPO LB 553S e a 6 úrovní pre KLIPPO LB 448.

1. Ak chcete zvýšiť alebo znížiť výšku rezu, posuňte

páku výšky rezu. a) Ak chcete zvýšiť výšku rezu pre KLIPPO LB 442, KLIPPO LB 448, posuňte páku výšky rezu smerom dopredu. Ak chcete znížiť výšku rezu, posuňte páku výšky rezu smerom dozadu (Obr. 22) b) Ak chcete zvýšiť výšku rezu pre KLIPPO LB 553S e, posuňte páku výšky rezu smerom dozadu. Ak chcete znížiť výšku rezu, posuňte páku výšky rezu smerom dopredu (Obr. 23) VAROVANIE: Nenastavujte výšku rezu príliš nízko. Ak nie je povrch trávnika rovný, nože môžu narážať o zem. Zapnutie výrobku

1. Uistite sa, že je kábel zapaľovania pripojený

k zapaľovacej sviečke.

4. Rukoväť motorovej brzdy držte oproti hornej

5. Pevne uchopte rukoväť štartovacieho lanka pravou

• Ak chcete zastaviť len pohon, uvoľnite rukoväť motorovej brzdy na malú vzdialenosť.

• Ak chcete motor zastaviť, úplne uvoľnite rukoväť motorovej brzdy.

• Zatvorte palivový ventil. (Obr. 26) Používanie pohonu na kolesách (KLIPPO LB 553S e)

• Uvoľnite rukoväť motorovej brzdy na malú vzdialenosť, aby ste deaktivovali pohon, napr. keď sa pohybujte v blízkosti prekážok. Zabezpečenie optimálnych výsledkov kosenia

• Vždy používajte ostrý nôž. Tupý nôž poskytuje nepravidelné výsledky kosenia a pokosený povrch trávnika zožltne. Ostrý nôž spotrebuje menej energie ako tupý nôž.

• Nekoste viac ako 1/3 dĺžky trávy. Najprv koste s nastavenou vysokou výškou rezu. Skontrolujte výsledok a znížte výšku rezu na príslušnú úroveň. Ak je tráva veľmi vysoká, pohybujte sa pomaly a ak je to potrebné, pokoste ju dvakrát.

• Zakaždým koste iným smerom, aby ste predišli vzniku pruhov na trávniku. 1510 - 003 - 15.10.2020 271Údržba Úvod VÝSTRAHA: Pred vykonávaním akejkoľvek údržby si musíte prečítať kapitolu o bezpečnosti a porozumieť jej. Údržba a opravné práce na výrobku si vyžadujú špeciálne školenie. Zaručujeme dostupnosť profesionálnych opravných prác a údržby. Ak váš predajca nie je servisný zástupca, kontaktujte predajcu, ktorý vám poskytne informácie o najbližšom servisnom zástupcovi. Plán údržby Intervaly údržby sú vypočítané na základe každodenného používania výrobku. Ak sa výrobok nepoužíva každý deň, tieto intervaly sa menia. V prípade údržby označenej symbolom * si pozrite pokyny v kapitole Bezpečnostné zariadenia na výrobku na strane 268

Údržba Denne Týždenne Mesačne Vykonajte všeobecnú kontrolu X Skontrolujte hladinu oleja X Vyčistite výrobok X Vyčistite vzduchový filter X Skontrolujte rezné zariadenie X Skontrolujte kryt rezacej časti* X Skontrolujte rukoväť motorovej brzdy* X Skontrolujte tlmič výfuku* X Kontrola systému na tlmenie vibrácií* X Skontrolujte zapaľovaciu sviečku X Vymeňte olej (prvýkrát po 5 hodinách používania, potom po každých 25 hodinách používania a ročne)

Vymeňte vzduchový filter X Skontrolujte palivový systém X Vykonanie všeobecnej kontroly

• Uistite sa, že sú dotiahnuté všetky matice aj skrutky na výrobku. Čistenie externých povrchov výrobku

• Pomocou kefy odstráňte listy, trávu a nečistoty.

• Uistite sa, že nie je zablokované nasávanie vzduchu vo vrchnej časti motora.

3. Skontrolujte, či hnací remeň a remenica nie sú

trávu a nečistoty. (Obr. 29) Čistenie vnútorného povrchu krytu rezacej časti

1. Položte výrobok na stranu tak, aby tlmič výfuku

smeroval nadol. VAROVANIE: Ak výrobok položíte tak, že vzduchový filter bude smerovať nadol, môže dôjsť k poškodeniu motora.

2. Pomocou hadice vystriekajte vnútorné povrchy krytu

rezacej časti. 272 1510 - 003 - 15.10.2020Kontrola rezného zariadenia VÝSTRAHA: Aby ste zabránili náhodnému naštartovaniu, odpojte kábel zapaľovania od zapaľovacej sviečky. VÝSTRAHA: Pri vykonávaní údržby rezného zariadenia používajte ochranné rukavice. Čepeľ je veľmi ostrá a ľahko môže dôjsť k porezaniu.

1. Skontrolujte, či sa na reznom zariadení

nenachádzajú známky poškodenia alebo praskliny. Poškodené rezné zariadenie vždy vymeňte.

2. Skontrolujte, či nie je poškodený alebo tupý nôž.

Poznámka: Po nabrúsení je potrebné nôž vyrovnať. Nôž nechajte nabrúsiť, vymeniť a vyrovnať v servisnom stredisku. Ak narazíte na predmet, ktorý spôsobí zastavenie výrobku, vymeňte poškodený nôž. Nechajte, aby servisné stredisko rozhodlo, či je možné nôž nabrúsiť alebo sa musí vymeniť. Výmena noža

1. Pomocou dreveného bloku zaistite nôž. (Obr. 30)

2. Demontujte skrutku noža, pružnú podložku a čepeľ.

3. Skontrolujte podperu a skrutku noža, či nie sú

poškodené. a) Ak vymieňate čepeľ alebo podperu čepele, vymeňte aj skrutku čepele, pružnú a treciu podložku.

4. Skontrolujte hriadeľ motora a uistite sa, že nie je

5. Pri upevňovaní novej čepele sa uistite, že ohnuté

konce smerujú ku krytu rezacej časti. (Obr. 32)

6. Umiestnite treciu podložku a čepeľ na podpera

7. Uistite sa, že je čepeľ zarovno so stredom hriadeľa

8. Pomocou dreveného bloku zaistite nôž. (Obr. 35)

10. Rukou potočte nožom a uistite sa, že sa voľne otáča.

VÝSTRAHA: Používajte ochranné rukavice. Nôž je veľmi ostrý a ľahko môže dôjsť k porezaniu.

11. Zapnite výrobok a otestujte nôž. Ak nôž nie je

správne upevnený, výrobok vibruje alebo poskytuje neuspokojivé výsledky kosenia. Kontrola hladiny oleja VAROVANIE: Príliš nízka hladina oleja môže viesť k poškodeniu motora. Pred zapnutím výrobku skontrolujte hladinu oleja.

3. Očistite olej z olejovej mierky.

7. V prípade príliš nízkej hladiny doplňte motorový olej

2. Vytiahnite kábel zapaľovania zo zapaľovacej sviečky.

riaďte odporúčaniami v kapitole Technické údaje na strane 275

7. Skontrolujte hladinu oleja. Pozrite si časť

Vzduchový filter Poznámka: Vzduchový filter, ktorý bol používaný dlhší čas, nemožno úplne vyčistiť. Vzduchový filter pravidelne vymieňajte. Poškodený vzduchový filter vždy vymeňte. Čistenie vzduchového filtra (KLIPPO LB 448) VAROVANIE: Nepoužívajte motor bez pripojeného vzduchového filtra alebo ak je vzduchový filter znečistený. 1510 - 003 - 15.10.2020 273VAROVANIE: Ak vzduchový filter nie je možné úplne vyčistiť alebo je poškodený, vymeňte ho. Chybný vzduchový filter spôsobuje poškodenie motora.

2. Oklepte vzduchový filter o tvrdý povrch alebo

vyfúknite stlačený vzduch cez vzduchový filter z jeho čistej strany. VAROVANIE: Na odstránenie nečistôt nepoužívajte kefu, pretože nečistoty sa tak zatlačia do vzduchového filtra.

3. Držiak vzduchového filtra (D) a kryt vzduchového

5. Najprv nasaďte kryt vzduchového filtra so spodnými

výstupkami. Kontrola zapaľovacej sviečky VAROVANIE: Vždy používajte odporúčaný typ zapaľovacej sviečky. Nesprávny typ zapaľovacej sviečky môže spôsobiť poškodenie výrobku.

• Ak má motor slabý výkon, ťažko sa štartuje alebo pri voľnobežných otáčkach nefunguje správne, skontrolujte zapaľovaciu sviečku.

• Ak chcete znížiť riziko prítomnosti neželaného materiálu na elektródach zapaľovacej sviečky, postupujte takto: a) Uistite sa, že voľnobežné otáčky sú správne nastavené. b) Uistite sa, že používate správnu zmes paliva. c) Uistite sa, že je čistý vzduchový filter.

• Ak je zapaľovacia sviečka znečistená, očistite ju a skontrolujte, či je medzera medzi elektródami správna. Pozrite si časť Technické údaje na strane

• V prípade potreby vymeňte zapaľovaciu sviečku. Kontrola palivového systému

• Skontrolujte veko palivovej nádrže a tesnenie veka palivovej nádrže a uistite sa, že nie sú poškodené.

• Skontrolujte palivovú hadicu a uistite sa, že z nej nevyteká palivo. Ak je palivová hadica poškodená, nechajte servisného zástupcu, aby ju vymenil. Preprava, skladovanie a likvidácia Preprava a uskladnenie

• Pri uskladňovaní a preprave výrobku a paliva sa uistite, že nedochádza k úniku kvapaliny a výparov. Iskry alebo otvorené plamene, napr. z elektrických zariadení alebo bojlerov, môžu vyvolať požiar.

• Výrobok skladujte v uzamknutom priestore mimo dosahu detí a neoprávnených osôb.

• Výrobok skladujte na suchom mieste, ktoré je chránené pred mrazom. Likvidácia

• Dodržiavajte miestne požiadavky v oblasti recyklácie a platné predpisy.

• Všetky chemikálie, ako napr. motorový olej alebo palivo, zlikvidujte v servisnom stredisku alebo v príslušnom zariadení na likvidáciu.

Rýchlosť, ot./min. 2900 2900 2900 Menovitý výkon motora, kW

2,7 2,7 3,3 Systém zapaľovania Zapaľovacia sviečka NGK BPR5ES NGK BPR5ES NGK BPR5ES Vzdialenosť elektród, mm 0,7-0,8 0,7-0,8 0,7-0,8 Systém paliva a mazania Objem palivovej nádrže, litre 0,9 0,9 0,9 Objem olejovej nádrže, litre 0,5 0,5 0,55 Motorový olej

Hmotnosť S prázdnymi nádržami, kg 27,5 27,5 36,5 Emisie hluku

Hladina akustického tlaku pri uchu obsluhy, dB (A)

Vyznačený výkon motora je priemerný čistý výkon (pri uvedených ot./min) typického sériového motora pre model motora meraný podľa normy SAE J1349/ISO1585. Sériovo vyrábané motory sa môžu od tejto hodnoty odlišovať. Skutočný výkon motora nainštalovaného na koncovom produkte závisí od prevádzkovej rýchlosti, prevádzkových podmienok a iných hodnôt.

Používajte motorový olej kvality SG–SH. Pozrite si tabuľku s viskozitou v príručke od výrobcu motora a vyber- te najvhodnejšiu viskozitu na základe očakávanej vonkajšej teploty.

Hladina hluku meraná ako akustický tlak (L

Hladina akustického tlaku podľa smernice ISO 5395. Uvádzané údaje pre hladinu akustického tlaku majú ty- pický štatistický rozptyl (štandardnú odchýlku) 1,2 dB (A).

Úroveň vibrácií podľa smernice ISO 5395. Uvádzané údaje pre ekvivalentný stupeň vibrácií majú typický štati- stický rozptyl (štandardnú odchýlku) 0,2 m/s

• z 26. februára 2014 „vzťahujúcej sa na elektromagnetickú kompatibilitu“, 2014/30/EÚ,

• z 8. mája 2000 „o emisiách hluku v prostredí“ 2000/14/EÚ.

• z 8. júna 2011 „o obmedzení používania určitých nebezpečných látok v elektrických a elektronických zariadeniach“ 2011/65/EÚ Informácie týkajúce sa emisií hluku nájdete v časti Technické údaje. Boli uplatnené nasledujúce normy: EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012, EN 50581:2012 Ak nie je uvedené inak, vyššie uvedené normy sú najnovšie vydané verzie. Notifikovaný orgán: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala vydal správu týkajúcu sa zhody podľa dodatku VI SMERNICE RADY 2000/14/ES z 8. mája 2000 o emisii hluku v prostredí. Huskvarna, 2020-09-16 Claes Losdal, manažér vývoja/záhradné produkty (autorizovaný zástupca spoločnosti Husqvarna AB a osoba zodpovedná za technickú dokumentáciu) 1510 - 003 - 15.10.2020 277VSEBINA Uvod........................................................................... 278 Varnost.......................................................................
