HASZNÁLATI ÚTMUTATÓ LB 553S HUSQVARNA

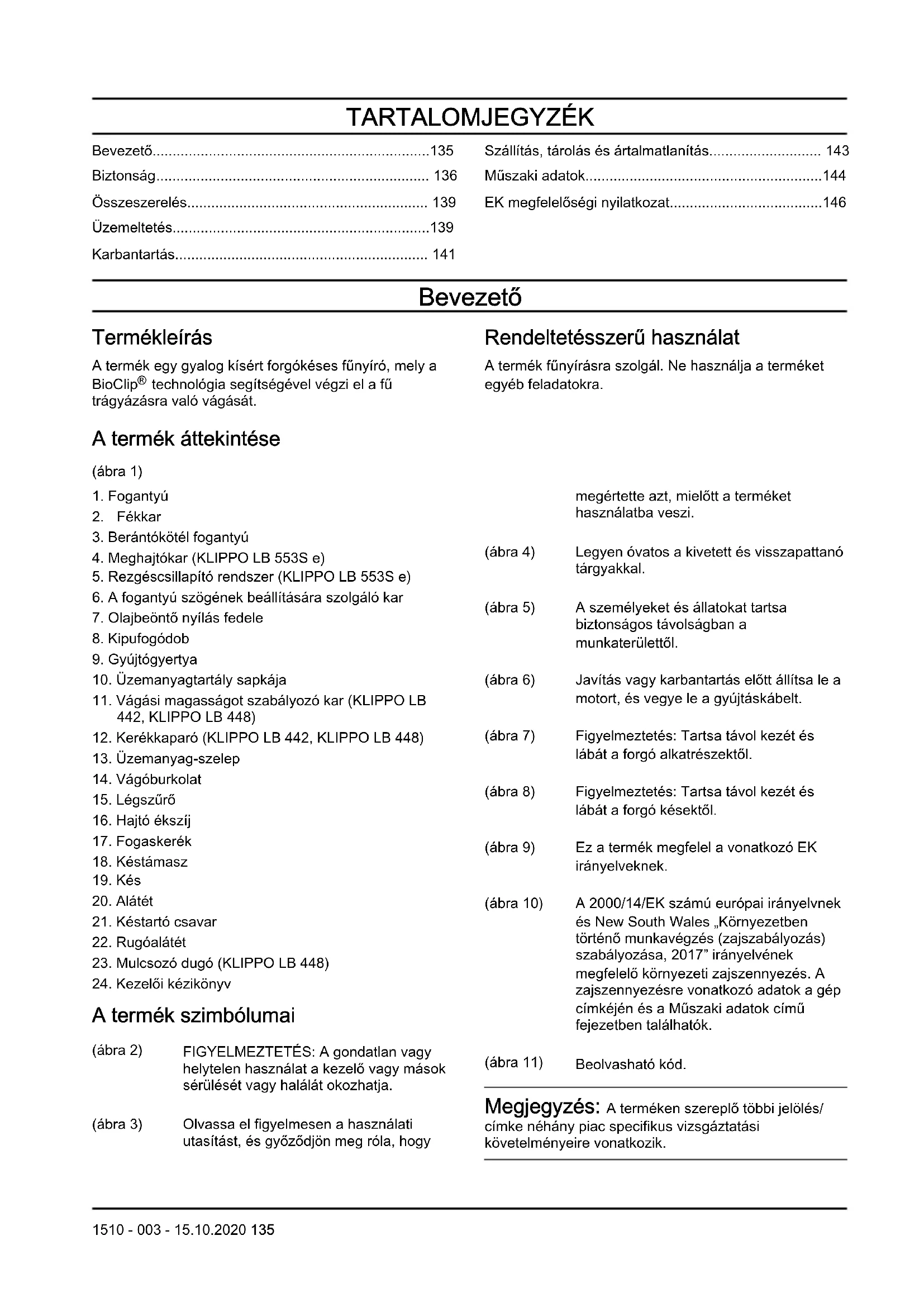

• Összeszerelés p. 139
• Üzemeltetés p. 139
• Karbantartás p. 141
• Szállítás, tárolás és ártalmatlanítás p. 143
• Műszaki adatok p. 144
• EK megfelelőségi nyilatkozat Bevezető Termékleírás A termék egy gyalog kísért forgókéses fűnyíró, mely a BioClip p. 146

technológia segítségével végzi el a fű trágyázásra való vágását. Rendeltetésszerű használat A termék fűnyírásra szolgál. Ne használja a terméket egyéb feladatokra. A termék áttekintése (ábra 1)

3. Berántókötél fogantyú

4. Meghajtókar (KLIPPO LB 553S e)

5. Rezgéscsillapító rendszer (KLIPPO LB 553S e)

6. A fogantyú szögének beállítására szolgáló kar

7. Olajbeöntő nyílás fedele

10. Üzemanyagtartály sapkája

11. Vágási magasságot szabályozó kar (KLIPPO LB

13. Üzemanyag-szelep

23. Mulcsozó dugó (KLIPPO LB 448)

24. Kezelői kézikönyv

A termék szimbólumai (ábra 2) FIGYELMEZTETÉS: A gondatlan vagy helytelen használat a kezelő vagy mások sérülését vagy halálát okozhatja. (ábra 3) Olvassa el figyelmesen a használati utasítást, és győződjön meg róla, hogy megértette azt, mielőtt a terméket használatba veszi. (ábra 4) Legyen óvatos a kivetett és visszapattanó tárgyakkal. (ábra 5) A személyeket és állatokat tartsa biztonságos távolságban a munkaterülettől. (ábra 6) Javítás vagy karbantartás előtt állítsa le a motort, és vegye le a gyújtáskábelt. (ábra 7) Figyelmeztetés: Tartsa távol kezét és lábát a forgó alkatrészektől. (ábra 8) Figyelmeztetés: Tartsa távol kezét és lábát a forgó késektől. (ábra 9) Ez a termék megfelel a vonatkozó EK irányelveknek. (ábra 10) A 2000/14/EK számú európai irányelvnek és New South Wales „Környezetben történő munkavégzés (zajszabályozás) szabályozása, 2017” irányelvének megfelelő környezeti zajszennyezés. A zajszennyezésre vonatkozó adatok a gép címkéjén és a Műszaki adatok című fejezetben találhatók. (ábra 11) Beolvasható kód. Megjegyzés: A terméken szereplő többi jelölés/ címke néhány piac specifikus vizsgáztatási követelményeire vonatkozik. 1510 - 003 - 15.10.2020 135Euro V. kibocsátási norma FIGYELMEZTETÉS: A motor módosítása érvényteleníti a termékre vonatkozó európai uniós típusjóváhagyást. Termékszavatosság A termékszavatosságra vonatkozó jogszabályok értelmében nem vagyunk felelősek a termékeink által okozott károkért az alábbi esetekben:

• a termék javítását helytelenül végezték;

• a termék javítása nem a gyártótól származó vagy általa jóváhagyott alkatrészekkel történt;

• a terméket nem a gyártótól származó vagy általa jóváhagyott kiegészítővel szerelték fel;

• a termék javítását nem hivatalos szakszerviz vagy jóváhagyott egyéb szerviz végezte. Biztonság Biztonsági meghatározások A figyelmeztetések, óvintézkedések és megjegyzések a használati utasítás kiemelten fontos részeire hívják fel a figyelmet. FIGYELMEZTETÉS: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a kezelő vagy a közelben tartózkodók sérülésének vagy halálának veszélye. VIGYÁZAT: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a vagyoni kár, illetve a termék vagy a környező terület károsodásának veszélye. Megjegyzés: További információt biztosít az adott helyzetben szükséges tennivalókról. Általános biztonsági utasítások FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ez a termék veszélyes, ha helytelenül használja, vagy ha nem vigyáz. A biztonsági utasítások be nem tartása sérüléssel vagy halállal járhat.

• A termék működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a termék alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

• Mindig megfontoltan és előrelátóan cselekedjen. Ha nem biztos benne, hogyan kell a terméket speciális helyzetben üzemeltetni, akkor hagyja abba a tevékenységet, és beszéljen a Husqvarna kereskedőjével a folytatás előtt.

• Ne feledje, hogy a kezelő felelős a másokat és a mások tulajdonát érő balesetekért is.

• Tartsa tisztán a terméket. Ügyeljen arra, hogy a jelek és címkék jól olvashatóak legyenek.

• Ne engedje, hogy használják a terméket, amíg nem gondoskodott róla, hogy elolvassák és megértsék a használati utasítás tartalmát.

• A terméket gyermekek nem használhatják.

• Tartsa távol a gyermekeket a munkavégzési területtől. Egy felelős felnőttnek mindig jelen kell lennie.

• Ne használja a terméket olyan személy, aki nem ismeri a kezelési utasítást.

• Csökkent fizikai vagy szellemi képességekkel rendelkező személy csak felügyelet mellett használhatja a terméket. Egy felelős felnőttnek mindig jelen kell lennie.

• Ne használja a terméket, ha fáradt, beteg, illetve alkohol, drog vagy gyógyszer hatása alatt áll. Ez negatív hatással van a látására, az éberségére, a koordinációjára és az ítélőképességére.

• Ne használja a terméket, ha hibás.

• Ne változtassa meg a terméket, vagy ne használja, ha feltehetőleg valaki más változtatásokat hajtott végre rajta.

• Ne módosítson a motorfordulatszám-szabályozás beállításán. A munkaterület biztonsága FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A termék használata előtt távolítsa el a különböző tárgyakat, például ágakat, gallyakat és köveket a munkaterületről.

• A vágószerkezetnek ütköző tárgyak elrepülve személyek vagy tárgyak sérülését okozhatják. A közelben állókat és az állatokat tartsa biztonságos távolságban a terméktől.

• Ne használja a terméket rossz időben, például ködben, esőben, erős szélben, nagy hidegben, villámlás veszélyes esetén. A termék rossz időjárási

1510 - 003 - 15.10.2020körülmények között vagy nyirkos, nedves helyeken történő használata fárasztó. A rossz időjárás veszélyes körülményeket, például csúszós felületeket okozhat.

• Ügyeljen az olyan személyekre, tárgyakra és helyzetekre, amelyek akadályozzák a termék biztonságos üzemeltetését.

• Ügyeljen az olyan akadályokra, mint a gyökerek, kövek, gallyak, gödrök és árkok. A magas fű akadályokat rejthet.

• A lejtőkön levő fű nyírása veszélyes lehet. Ne használja a terméket 15 foknál meredekebb lejtőn.

• Az emelkedőknél/lejtőknél mindig oldalirányban működtesse a terméket. Ne haladjon felfelé vagy lefelé.

• Legyen körültekintő, ha olyan sarkok és tárgyak közelébe ér, amelyek gátolják a tiszta kilátást. Munkabiztonság FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ezt a terméket kizárólag füves pázsitok nyírására használja. A termék más feladatokra történő használata nem megengedett.

• Használjon személyi védőfelszerelést. Lásd: Személyi védőfelszerelés137. oldalon

• Mindenképpen legyen tisztában azzal, hogy vészhelyzet esetén hogyan kell gyorsan leállítani a motort.

• Soha ne indítsa el a motort zárt térben vagy gyúlékony anyag közelében. A motorból kijutó kipufogó füstök forrók és szikrákat tartalmazhatnak, amelyek tüzet okozhatnak.

• Ne használja a készüléket, hacsak a kés és az összes borítás nincs megfelelően rögzítve. A nem megfelelően rögzített kés kilazulhat, és személyi sérülést okozhat.

• Ügyeljen arra, hogy a kés ne ütközzön olyan tárgyakba, mint például kövek és gyökerek. Ez kárt tehet a késben, és meghajlíthatja a motor tengelyét. A meghajlott tengely erős rezgést okoz, és így nagyon nagy a kockázata annak, hogy a kés meglazul.

• Ha a kés valamilyen tárgynak ütközik vagy rezegni kezd, azonnal állítsa le a terméket. Húzza ki a gyújtáskábelt a gyújtógyertyából. Ellenőrizze, hogy a termék sérülésmentes-e. Javítsa meg a sérüléseket, vagy végeztesse el a szakszervizzel a javításokat.

• Amikor a motor működésben van, soha ne rögzítse tartósan a fékkart a fogantyúhoz.

• Helyezze a terméket stabil, vízszintes felületre, és kapcsolja be. Gondoskodjon arról, hogy a kés ne ütközzön se a talajba, se egyéb tárgyakba.

• Mindig maradjon a termék mögött, amikor működteti.

• A termék üzemeltetése során minden kerék legyen a talajon, és tartsa két kézzel a fogantyút. Tartsa távol kezét és lábát a forgó késektől.

• Ne döntse meg a terméket, ha a motor jár.

• Legyen óvatos, amikor hátrafelé húzza a terméket.

• Soha ne emelje fel a terméket, ha a motor jár. Ha fel kell emelnie a terméket, előbb kapcsolja ki a motort, és válassza le a gyújtásvezetéket a gyújtógyertyáról.

• Ne sétáljon hátrafelé a termék működtetése során.

• Állítsa le a motort, ha olyan területeken halad át, ahol nincs fű, például kavicsos, kövezett és aszfaltozott járdák.

• Ne fusson a termékkel, ha a motor jár. Mindig sétáljon a termék működtetése során.

• Mielőtt megváltoztatná a vágási magasságot, állítsa le a motort. Soha ne végezzen beállításokat, amikor a motor jár.

• Soha ne hagyja a terméket felügyelet nélkül járó motor esetén. Állítsa le a motort és győződjön meg arról, hogy a vágószerkezet nem forog. Biztonsági utasítások az üzemeltetéshez Személyi védőfelszerelés FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A személyi védőfelszerelés nem küszöböli ki teljes mértékben a sérülés kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset. A megfelelő felszerelés kiválasztásában kérje a kereskedő segítségét.

• 85 dB-nél magasabb zajszint esetén használjon hallásvédőt.

• Használjon nagy teherbírású, csúszásmentes bakancsot vagy cipőt. Ne használja nyitott cipőben vagy mezítláb a terméket.

• Viseljen vastag, hosszú szárú nadrágot.

• Viseljen védőkesztyűt, például a vágószerkezet felhelyezésekor, ellenőrzésekor vagy tisztításakor. Biztonsági eszközök a terméken FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne használjon olyan terméket, amelynek hibásak a biztonsági eszközei.

• Rendszeresen ellenőrizze a biztonsági eszközöket. A biztonsági eszközök meghibásodása esetén vegye fel a kapcsolatot a Husqvarna szervizműhellyel. 1510 - 003 - 15.10.2020 137A vágóburkolat ellenőrzése A vágóburkolat csökkenti a termék rezgését és a kés okozta sérülések kockázatát.

• Vizsgálja meg a vágóburkolatot, hogy nincs rajta sérülés, például repedés. Fékkar A fékkar a motor leállítására szolgál. Ha elengedi a fékkart, a motor leáll. A motorfék ellenőrzéséhez indítsa el a motort, majd engedje el a fékkart. Ha a motor 3 másodpercen belül nem áll le, állíttassa be egy hivatalos Husqvarna szakszervizben a motorféket. (ábra 12) A rezgéscsillapító rendszer ellenőrzése FIGYELMEZTETÉS: Az erős rezgés a vérkeringési zavarokban szenvedő személyeknél ér- vagy idegsérüléseket okozhat. Forduljon orvoshoz, ha olyan tüneteket tapasztal, amelyek az erős rezgés hatására jöhettek létre. Ezek a tünetek lehetnek többek között: zsibbadás, érzéskiesés, bizsergés, szúró érzés, fájdalom, erőtlenség, a bőr színének vagy felületének megváltozása. A tünetek többnyire az ujjakban, a kézben vagy a csuklóban jelentkeznek. A rezgéscsillapító rendszer csökkenti a fogantyúk rezgését működés közben. A fogantyúban található acélcső és a vágóburkolat csökkenti a rezgés erősségét. A KLIPPO LB 553S e fogantyúja emellett 4 rögzített rezgéscsillapító egységgel is rendelkezik.

• Ellenőrizze, hogy nem található-e sérülés a fogantyún és a rezgéscsillapító egységeken. (ábra 13) A szíjvédő burkolat ellenőrzése (KLIPPO LB 553S e) A szíjvédő burkolat csökkenti a sérülések kockázatát, és gondoskodik arról, hogy az elszakadt hajtó ékszíj ne repülhessen le a termékről.

• Győződjön meg arról, hogy a szíjvédő burkolat sérülésmentes-e, és hogy megfelelően van-e felszerelve. (ábra 14) Kipufogódob A kipufogódob minimálisra csökkenti a zajszintet, és elvezeti a kipufogógázokat a kezelő közeléből. Hiányzó vagy hibás kipufogódob esetén ne használja a terméket. A hibás kipufogódob növeli a zajszintet és a tűzveszélyt. FIGYELMEZTETÉS:

kipufogódob erősen felhevül használat közben és után, illetve, amikor a motor alapjáraton működik. Legyen óvatos gyúlékony anyagok és/vagy gőzök közelében a tűzveszély elkerülése érdekében. A hangfogó ellenőrzése

• Rendszeresen ellenőrizze a kipufogódob megfelelő rögzítését és épségét. Üzemanyaggal kapcsolatos biztonság FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne indítsa be a terméket, ha üzemanyag vagy motorolaj került rá. Távolítsa el a nem kívánt üzemanyagot/motorolajat és hagyja megszáradni a terméket.

• Ha a kiömlött üzemanyag a ruhájára csöppent, öltözzön át azonnal.

• Ügyeljen arra, hogy ne kerüljön üzemanyag a testére, mert az sérülést okozhat. Ha üzemanyag került a testére, távolítsa el szappannal és vízzel.

• Ne indítsa be a motort, ha szivárog a motor. Vizsgálja meg rendszeresen a motort szivárgás szempontjából.

• Bánjon óvatosan az üzemanyaggal. Az üzemanyag gyúlékony, a gőzei robbanásveszélyesek, ezért súlyos, akár végzetes sérülést is okozhat.

• Ne lélegezze be az üzemanyag gőzeit, egészségkárosodást okozhatnak. Gondoskodjon megfelelő légáramlásról.

• Az üzemanyag vagy a motor közelében ne dohányozzon.

• Az üzemanyag vagy a motor közelébe ne tegyen forró tárgyakat.

• Ne tankoljon járó motornál.

• Várja meg a tankolással, amíg lehűl a motor.

• Tankolás előtt nyissa meg lassan a tanksapkát, engedje ki óvatosan a nyomást.

• Ne beltérben tankoljon. A nem elegendő mértékű légáramlás fulladás vagy szén-monoxid miatt egészségkárosodást, akár halált is okozhat.

• Húzza meg teljesen az üzemanyagtartály sapkáját. Ha az üzemanyagtartály sapkája nincs meghúzva, tűzveszélyt okozhat.

• Beindítás előtt vigye a terméket legalább 3 m távolságra a tankolás helyétől.

• Ne töltse teljesen tele az üzemanyagtartályt. Hő hatására az üzemanyag kitágul. Hagyjon egy kis helyet az üzemanyagtartály tetejénél.

1510 - 003 - 15.10.2020Biztonsági utasítások a karbantartáshoz FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A motorból származó kipufogógázok szén- monoxidot tartalmaznak, amely szagtalan, mérgező, rendkívül veszélyes gáz. Ne indítsa be a motort beltérben vagy zárt helyen.

• A termék karbantartása előtt állítsa le a motort, és húzza ki a gyújtáskábelt a gyújtógyertyából.

• A vágószerkezet karbantartásakor használjon védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.

• A gyártó által nem jóváhagyott tartozékok és változtatások súlyos sérülést vagy halált okozhatnak. Ne végezzen módosításokat a terméken. Csak a gyártó által jóváhagyott tartozékokat használjon.

• Ha a karbantartást nem megfelelően és rendszeresen végezték el, nő a termék sérülésének és károsodásának kockázata.

• Csak a felhasználói kézikönyvben megadott karbantartást végezze el. Minden egyéb szervizelés csak hivatalos Husqvarna szervizműhely végezhet.

• Végeztesse a termék rendszeres szervizelését hivatalos Husqvarna szervizműhellyel.

• A sérült, kopott vagy törött alkatrészt cserélje ki. Összeszerelés Bevezető FIGYELMEZTETÉS: A termék összeszerelése előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet. FIGYELMEZTETÉS: A termék összeszerelése előtt távolítsa el a gyújtógyertya kábelét a gyújtógyertyából. A fogantyú felszerelése és beállítása

1. Távolítsa el a fogantyúanyát és az alátétet a felső

fogantyún található lemezről.

2. Helyezze a felső fogantyút az alsó fogantyúra.

VIGYÁZAT: Ügyeljen arra, hogy a vezetékek ne akadjanak be és ne sérüljenek meg.

3. Rögzítse az alátétet és a fogantyúanyát. (ábra 15)

4. Fal mentén történő használat esetén a fogantyú

oldalra fordításával megfelelő működési pozícióba állíthatja a terméket. (ábra 16)

5. Állítsa a fogantyúkart a megfelelő magasságba

a) KLIPPO LB 448: Fordítsa el a vázon található beállítókerekeket a fogantyú függőleges beállításához. (ábra 17) b) KLIPPO LB 442: Lazítsa meg az anyát, és állítsa be függőlegesen a fogantyúkart. Húzza meg az anyát, amikor a fogantyúkar a megfelelő helyzetben van. (ábra 18) c) KLIPPO LB 553S e: Emelje fel a fogantyúbeállító elemet, majd mozgassa előre vagy hátra a fogantyút magasságának beállításához. A fogantyú magassága 2 különböző helyzetbe állítható. (ábra 19) A mulcsozó dugó összeszerelése (KLIPPO LB 448)

1. Döntse hátra a terméket úgy, hogy a gyújtógyertya

2. Illessze a mulcsozó dugó csapszegeit a nyílásokba a

vágóburkolat belső oldala felől. (ábra 20)

3. Rögzítse a mulcsozó dugó csavarjait a vágóburkolat

külső oldala felől. (ábra 21) Üzemeltetés Bevezető FIGYELMEZTETÉS: A termék működtetése előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet. Husqvarna Connect A Husqvarna Connect egy ingyenes mobilalkalmazás. A Husqvarna Connect alkalmazás kibővített funkciókat biztosít Husqvarna termékéhez:

• Bővebb termékinformációk.

• Információk és segítség a termékalkatrészekkel és a szervizeléssel kapcsolatban. 1510 - 003 - 15.10.2020 139A Husqvarna Connect használatának megkezdése

2. Regisztráljon egy fiókot a Husqvarna Connect

3. A termék csatlakoztatásához és regisztrálásához

kövesse a Husqvarna Connect alkalmazásban megjelenő utasításokat. A termék működtetése előtt

1. Olvassa el figyelmesen a használati utasítást, és

győződjön meg róla, hogy megértette azt.

2. Vizsgálja meg a vágószerkezetet, hogy

megbizonyosodjon róla, hogy megfelelően van-e rögzítve és beállítva. Lásd A vágószerkezet ellenőrzése142. oldalon

3. Töltse fel az üzemanyagtartályt. Lásd

Tankolás140. oldalon

4. Töltse fel az olajtartályt, és ellenőrizze az olajszintet.

Lásd Az olajszint ellenőrzése142. oldalon

Tankolás Ha elérhető, használjon környezetbarát/alkilát benzint. Ha környezetbarát/alkilát benzin nem áll rendelkezésre, használjon jó minőségű, legalább 90-es oktánszámú ólommentes vagy ólomtartalmú benzint. VIGYÁZAT: Ne használjon 90 RON (87 AKI) oktánszámúnál gyengébb benzint. Ezzel kárt tehet a termékben.

1. Lassan nyissa ki az üzemanyagtartály sapkáját,

hogy kiengedje a nyomást.

2. Töltsön fel lassan a tartályt az üzemanyagkannával.

Ha kiömlött az üzemanyag, törölje le egy kendővel, és hagyja, hogy a megmaradt üzemanyag felszáradjon.

3. Tartsa tisztán az üzemanyagtartály sapkájának

4. Húzza meg teljesen az üzemanyagtartály sapkáját.

Ha az üzemanyagtartály sapkája nincs meghúzva, tűzveszélyt okozhat.

5. Vigye legalább 3 m (10 láb) távolságra a terméket a

tankolás helyétől, mielőtt beindítaná. A vágási magasság beállítása A vágási magasság a KLIPPO LB 442 esetén 4, a KLIPPO LB 553S e esetén 5, a KLIPPO LB 448 esetén pedig 6 szintre állítható.

1. A vágási magasság növeléséhez vagy

csökkentéséhez mozdítsa el a vágási magasságot szabályozó kart. a) A KLIPPO LB 442, KLIPPO LB 448 esetén mozgassa a vágási magasságot szabályozó kart előrefelé a vágási magasság növeléséhez. Mozgassa a vágási magasságot szabályozó kart hátrafelé a vágási magasság csökkentéséhez. (ábra 22) b) A KLIPPO LB 553S e esetén mozgassa a vágási magasságot szabályozó kart hátrafelé a vágási magasság növeléséhez. Mozgassa a vágási magasságot szabályozó kart előrefelé a vágási magasság csökkentéséhez. (ábra 23) VIGYÁZAT: Ne állítsa túl alacsonyra a vágási magasságot. A kések a talajba ütközhetnek, ha a pázsit felülete nem egyenletes. A termék elindítása

1. Győződjön meg róla, hogy a gyújtáskábel

csatlakozik a gyújtógyertyához.

2. Nyissa ki az üzemanyagszelepet. (ábra 24)

3. Maradjon a termék mögött.

4. Húzza a fékkart a fogantyúhoz. (ábra 25)

5. Fogja meg a berántókötél fogantyúját jobb kézzel.

6. Lassan húzza ki a berántókötelet, amíg ellenállást

7. Erőteljes mozdulattal rántsa be a motort.

FIGYELMEZTETÉS: Ne tekerje a berántókötelet a keze köré. VIGYÁZAT: Ne húzza ki teljesen a berántókötelet. A berántókötél kihúzását követően ne engedje el a kötél fogantyúját. A termék leállítása

• Ha csak a meghajtást szeretné leállítani, kissé engedje el a fékkart.

• A motor leállításához teljesen engedje el a fékkart.

• Zárja el az üzemanyagszelepet. (ábra 26) A kerekeken levő meghajtó használata (KLIPPO LB 553S e)

• Nyomja le a meghajtókart. (ábra 27)

• Mielőtt maga felé húzza a gépet, kapcsolja ki a meghajtást, és tolja előre a gépet kb. 10cm-re.

• Kissé engedje el a fékkart a meghajtás kikapcsolásához, például abban az esetben, ha akadály közelébe ér.

1510 - 003 - 15.10.2020Megfelelő eredmény elérése

• Használjon mindig éles kést. A tompa kés egyenetlen eredményt ad, és a fű vágási felülete megsárgul. Az éles kés egyben kevesebb energiát igényel, mint a tompa kés.

• Ne nyírjon le többet a fű hosszának ⅓-ánál. Először nagy vágási magasságot állítson be, és úgy nyírjon. Vizsgálja meg az eredményt, és csökkentse a vágási magasságot egy megfelelő szintre. Ha nagyon magas a fű, lassan és szükség esetén 2-szer nyírjon.

• Minden alkalommal más irányban haladjon, hogy ne alakuljanak ki sávok a pázsiton. Karbantartás Bevezető FIGYELMEZTETÉS: Karbantartás előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet. A gépen végzett minden szerviz- és javítási munkálat szakképzettséget igényel. Garantáljuk a professzionális javítások és szervizelés lehetőségét. Ha viszonteladója nem szervizműhely, forduljon hozzájuk a legközelebbi szervizműhellyel kapcsolatban. Karbantartási terv A karbantartási intervallumok meghatározásakor a termék napi használatát feltételeztük. Az intervallum változik, ha a terméket nem napi rendszerességgel használja. A *-gal jelölt karbantartásokhoz az utasításokat lásd: Biztonsági eszközök a terméken137. oldalon

Karbantartás Naponta Hetente Havonta Végezzen általános ellenőrzés X Ellenőrizze az olajszintet X Tisztítsa meg a terméket X Tisztítsa ki a légszűrőt X Ellenőrizze a vágószerkezetet X Ellenőrizze a vágóburkolatot* X Ellenőrizze a fékkart* X Ellenőrizze a hangfogót* X Ellenőrizze a rezgéscsillapító rendszert* X Ellenőrizze a gyújtógyertyát X Cserélje ki az olajat (először 5 óra használat után, majd minden 25 óra használat után és évente)

Cserélje ki a levegőszűrőt X Ellenőrizze az üzemanyagrendszert X Általános ellenőrzés

• Ellenőrizze, hogy az anyák és csavarok megfelelően meg vannak-e szorítva a terméken. A termék külső tisztítása

• Kefével távolítsa el a leveleket, a füvet és az egyéb szennyeződéseket.

• Győződjön meg róla, hogy a motor tetején levő levegőbeömlő nyílás nincs eltömődve.

• Ne használjon nagynyomású mosót a termék tisztításához.

• Ha vízzel tisztítja a terméket, ne irányítsa a vízsugarat közvetlenül a motorra. 1510 - 003 - 15.10.2020 141A hajtó ékszíj ellenőrzése és a sebváltóház tisztítása (KLIPPO LB 553S e)

1. Távolítsa el a csavarokat a szíjvédő burkolatról.

2. Húzza előre, majd távolítsa el a szíjvédő burkolatot.

3. Ellenőrizze a hajtó ékszíj és az ékszíjtárcsa épségét.

4. Távolítsa el a leveleket, füvet és piszkot a

hajtóműházból egy kefével. (ábra 29) A vágóburkolat belső felületének tisztítása

1. Fordítsa a terméket az oldalára a hangfogóval lefelé.

VIGYÁZAT: Ha a terméket a légszűrővel lefelé fordítva állítja, a motor károsodhat.

2. Mossa le vízzel a vágóburkolat belső felületét.

A vágószerkezet ellenőrzése FIGYELMEZTETÉS: A termék véletlen elindítását elkerülendő, húzza ki a gyújtáskábelt a gyújtógyertyából.

vágószerkezet karbantartásakor használjon védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.

1. Ellenőrizze a vágószerkezetet sérülés, repedés

szempontjából. Mindig cserélje ki a sérült vágószerkezetet.

2. Nézze meg a kést, hogy sérült-e vagy tompa-e.

Megjegyzés: A kés élezését követően ki kell egyensúlyozni. Végeztesse a kés élezését, cseréjét és kiegyensúlyozását szervizközponttal. Ha olyan akadályba ütközött, amely megállította a terméket, cserélje ki a sérült kést. Vizsgáltassa meg a szervizközpontban, hogy élezhető-e a kés, vagy pedig cserét igényel-e. A kés cseréje

1. Rögzítse a kést egy fadarabbal. (ábra 30)

2. Távolítsa el a késtartó csavart, a rugós alátétet és a

3. Ellenőrizze, hogy a késtámasz és a késtartó csavar

nem sérült-e meg. a) A kés vagy a késtámasz cseréje esetén a késtartó csavart, a rugós alátétet és a súrlódótárcsát is ki kell cserélni.

4. Ellenőrizze a motor tengelyét, hogy nincs-e

5. Az új kés rögzítésekor ügyeljen arra, hogy a hajlított

végek a vágóburkolat felé nézzenek. (ábra 32)

6. Helyezze a súrlódótárcsát és a kést a

késtámaszhoz. (ábra 33)

7. Győződjön meg róla, hogy a kés igazodik-e a

motortengely középpontjához. (ábra 34)

8. Rögzítse a kést egy fadarabbal. (ábra 35)

9. Helyezze fel a rugós alátétet, és húzza meg a

csavart 70 Nm nyomatékkal. (ábra 36)

10. Forgassa meg a kést kézzel, és figyelje, hogy

szabadon forog-e. FIGYELMEZTETÉS: Használjon védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.

11. Indítsa be a terméket, hogy tesztelje a kést. Ha a

kés nincs megfelelően rögzítve, a termékben rezgés tapasztalható, vagy a vágási eredmény nem kielégítő. Az olajszint ellenőrzése VIGYÁZAT: Ha az olajszint túlságosan alacsony, kár keletkezhet a motorban. Ellenőrizze az olajszintet, mielőtt elindítja a terméket.

1. Helyezze a terméket vízszintes talajra.

2. Vegye le az olajtartály sapkáját a rögzített

nívópálcával együtt.

3. Törölje le a nívópálcáról az olajat.

4. Helyezze teljesen a nívópálcát az olajtartályba.

a) A(z) esetében: Húzza meg az olajtartály sapkáját. b) A(z) KLIPPO LB 448, KLIPPO LB 553S e esetében: Ne húzza meg az olajtartály sapkáját.

5. Vegye ki a nívópálcát.

6. Vizsgálja meg az olajszintet a nívópálcán.

7. Ha az olajszint alacsony, töltse fel a tartályt

motorolajjal, és ellenőrizze újra az olajszintet. A motorolaj cseréje FIGYELMEZTETÉS: A motorolaj rendkívül forró közvetlenül a motor leállítása után. Várja meg, amíg lehűl a motor, mielőtt leereszti az olajat. Ha motorolaj kerül a bőrére, vízzel és szappannal mossa le.

1. A(z) esetén használja a terméket addig, amíg kiürül

az üzemanyagtartály. Az KLIPPO LB 448, KLIPPO LB 553S e esetén zárja el az üzemanyagszelepet.

2. Húzza ki a gyújtáskábelt a gyújtógyertyából.

1510 - 003 - 15.10.20203. Vegye le az olajtartály sapkáját.

4. Tegyen egy tartályt a termék alá, hogy a motorolajat

5. Döntse meg a terméket, hogy az olajtartályból

kifolyjon a motorolaj.

6. Töltse fel az olajtartályt a(z)

Műszaki adatok144. oldalon részben ajánlott típusú, új motorolajjal.

7. Ellenőrizze az olajszintet. Lásd:

Az olajszint ellenőrzése142. oldalon

Légszűrő Megjegyzés: A hosszú ideje használt légszűrőt nem lehet teljesen kitisztítani. A légszűrőt rendszeres időközönként cserélje ki. Mindig cserélje ki a sérült levegőszűrőt. A levegőszűrő megtisztítása (KLIPPO LB 448) VIGYÁZAT: Ne működtesse a motort levegőszűrő nélkül vagy piszkos levegőszűrővel. VIGYÁZAT: Ha a levegőszűrő sérült vagy nem sikerül teljesen megtisztítani, cserélje ki. A hibás levegőszűrő károsíthatja a motort.

1. Nyomja le a reteszelőfüleket (A), majd távolítsa el a

levegőszűrő fedelét (B) és a levegőszűrőt (C). (ábra 37)

2. Ütögesse a levegőszűrőt egy kemény felületnek,

vagy fúvassa ki sűrített levegővel a szűrő tiszta oldala felől. VIGYÁZAT: A szennyeződések eltávolításához ne használjon kefét, ezzel ugyanis benyomja a szennyeződéseket a levegőszűrőbe.

3. Tisztítsa meg a levegőszűrő-tartót (D) és a

levegőszűrő fedelét egy nedves ruhával. VIGYÁZAT: Ügyeljen arra, hogy ne kerüljön szennyeződés a légcsatornába (E).

4. Szerelje be a levegőszűrőt. Győződjön meg arról,

hogy a szűrő szorosan illeszkedik a levegőszűrő- tartóba.

5. Helyezze fel a levegőszűrő fedelét, kezdve az alsó

fülekkel. A gyújtógyertya ellenőrzése. VIGYÁZAT: Használja mindig az előírt típusú gyújtógyertyát. A nem megfelelő gyújtógyertya károsíthatja a terméket.

• Vizsgálja meg a gyújtógyertyát, ha gyenge a motor, nehezen indul, vagy egyenetlen az alapjárata.

• A gyújtógyertya elektródái közötti lerakódások kialakulásának csökkentése érdekében tartsa be az alábbi utasításokat: a) gondoskodjon az alapjárati fordulatszám megfelelő beállításáról; b) gondoskodjon a megfelelő üzemanyag- keverékről; c) gondoskodjon a levegőszűrő tisztaságáról.

• Ha a gyújtógyertya piszkos, tisztítsa meg, és ellenőrizze, hogy a szikraköz megfelelő-e, lásd: Műszaki adatok144. oldalon . (ábra 38)

• Szükség esetén cserélje ki a gyújtógyertyát. Az üzemanyagrendszer ellenőrzése

• Vizsgálja meg az üzemanyagtartály sapkáját és a sapka tömítését, hogy ellenőrizze, nincs-e megsérülve.

• Vizsgálja meg az üzemanyag-vezetéket, hogy ellenőrizze, nincs-e szivárgás. Ha az üzemanyag- vezeték sérült, cseréltesse ki egy szervizműhellyel. Szállítás, tárolás és ártalmatlanítás Szállítás és raktározás

• A termék és az üzemanyag tárolásához és szállításához győződjön meg róla, hogy nincsenek szivárgások vagy gőzök. Szikra vagy nyílt láng, például elektromos készülékektől vagy kazánoktól, tüzet okozhat.

• Mindig engedélyezett tartályokat használjon az üzemanyag tárolására és szállítására.

• Ha a terméket hosszabb ideig tárolja, ürítse ki az üzemanyagtartályt. A felesleges üzemanyagot adja le egy erre kijelölt gyűjtőponton.

• Biztonságosan rögzítse a terméket szállítás során, a sérülés és baleset elkerülése érdekében.

• Tartsa a terméket zárható helyen, ahol gyermek vagy jogosulatlan személy nem férhet hozzá.

• Tartsa a terméket száraz és fagymentes helyen. Hulladékkezelés

• Kövesse a helyi újrahasznosítási előírásokat és a vonatkozó szabályozásokat.

• A használt vagy felesleges vegyi anyagot, például a motorolajat vagy az üzemanyagot, adja le egy szervizközpontban vagy egy erre kijelölt gyűjtőponton.

• A már nem használt terméket, küldje vissza a Husqvarna kereskedőhöz, vagy adja le egy újrahasznosítási ponton. 1510 - 003 - 15.10.2020 143Műszaki adatok Műszaki adatok KLIPPO LB 442 KLIPPO LB 448 KLIPPO LB 553S e Motor Márka Honda Honda Honda Lökettérfogat, cm

Fordulatszám, ford./perc 2900 2900 2900 Névleges motorteljesítmény, kW

2,7 2,7 3,3 Gyújtásrendszer Gyújtógyertya NGK BPR5ES NGK BPR5ES NGK BPR5ES Elektródahézag, mm 0,7-0,8 0,7-0,8 0,7-0,8 Üzemanyag- és olajozási rendszer Üzemanyagtartály űrtartalma, liter 0,9 0,9 0,9 Olajtartály űrtartalma, liter 0,5 0,5 0,55 Motorolaj

Tömeg Üres tartályokkal, kg 27,5 27,5 36,5 Zajkibocsátás

Hangteljesítményszint, mért dB (A) érték 92 90 94 Hangteljesítményszint, garantált , L

dB (A) 94 91 95 Zajszintek

Hangnyomásszint a felhasználó fülénél, dB (A)

Rezgésszintek, a hveq

4,5 4,5 4,1 Vágószerkezet

A motor feltüntetett névleges teljesítménye az adott motormodell tipikus legyártott motorjának a J1349/ ISO1585 sz. SAE-szabvány szerint mért átlagos nettó teljesítménye (a megadott fordulatszám mellett). A so- rozatgyártott motorok esetén ez az érték eltérő lehet. A végső termékbe épített motor tényleges leadott telje- sítménye az üzemi fordulatszámtól, a környezeti körülményektől és egyéb értékektől függ.

SG–SH minőségű motorolajat használjon. Tekintse meg a viszkozitási táblázatot a motor gyártójának kézi- könyvében, és válassza a várható kinti hőmérsékletnek leginkább megfelelő viszkozitást.

A környezetben a 2000/14/EK sz. EK irányelvvel összhangban hangteljesítményként mért zajkibocsátás

Hangnyomásszint az ISO 5395 szabvány szerint. A zajnyomásszintre vonatkozó jelentési adatok az 1,2 dB (A) tipikus statisztikus ingadozásával (szórásával) rendelkeznek.

Rezgésszint az ISO 5395 szabvány szerint. A rezgésszintre vonatkozó jelentési adatok 0,2 m/s

tipikus sta- tisztikai ingadozással (szórással) rendelkeznek. 144 1510 - 003 - 15.10.2020KLIPPO LB 442 KLIPPO LB 448 KLIPPO LB 553S e Vágási magasság, mm 34-55 30-60 28-65 Vágószélesség, mm 420 480 530 Kés Mulcsozó - 42 cm 5028812-10 Mulcsozó - 48 cm 5028813-10 Mulcsozó - 53 cm 5028814-10 1510 - 003 - 15.10.2020 145EK megfelelőségi nyilatkozat EK megfelelőségi nyilatkozat A Husqvarna AB, SE-561 82 Huskvarna, Svédország, tel: +46-36-146500, kijelenti, hogy a Husqvarna KLIPPO LB 442, KLIPPO LB 448, KLIPPO LB 553S e fűnyírók a 2020xxxxxxx sorozatszámmal kezdődően megfelelnek az EGK TANÁCSA következő IRÁNYELVEINEK:

• a 2006. május 17-i, „gépekre vonatkozó” irányelv 2006/42/EK

• a 2014. február 26-i, „elektromágneses megfelelőséggel kapcsolatos” irányelv 2014/30/EU

• a 2000. május 8-i, „környezeti zajkibocsátással kapcsolatos” irányelv 2000/14/EK

• a 2011. június 8-i, „az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozására” vonatkozó irányelv 2011/65/EU A zajkibocsátásra vonatkozó tájékoztatást lásd a Műszaki adatok című fejezetben. A következő szabványok kerültek alkalmazásra: EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012, EN 50581:2012 Eltérő rendelkezés hiányában a fenti szabványok a legutóbb közzétett verziókat jelölik. Bejelentett tanúsítási szervezet: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala az EGK TANÁCSA 2000. május 8-i, a környezet zajszennyezésével foglalkozó, 2000/14/EK sz. IRÁNYELVÉNEK VI. melléklete értelmében megfelelőségértékelési jelentéseket adott ki. Huskvarna, 2020-09-16 Claes Losdal, Fejlesztési Igazgató/Kertművelési termékek (a Husqvarna AB hivatalos képviselője és a műszaki dokumentációk felelőse)
