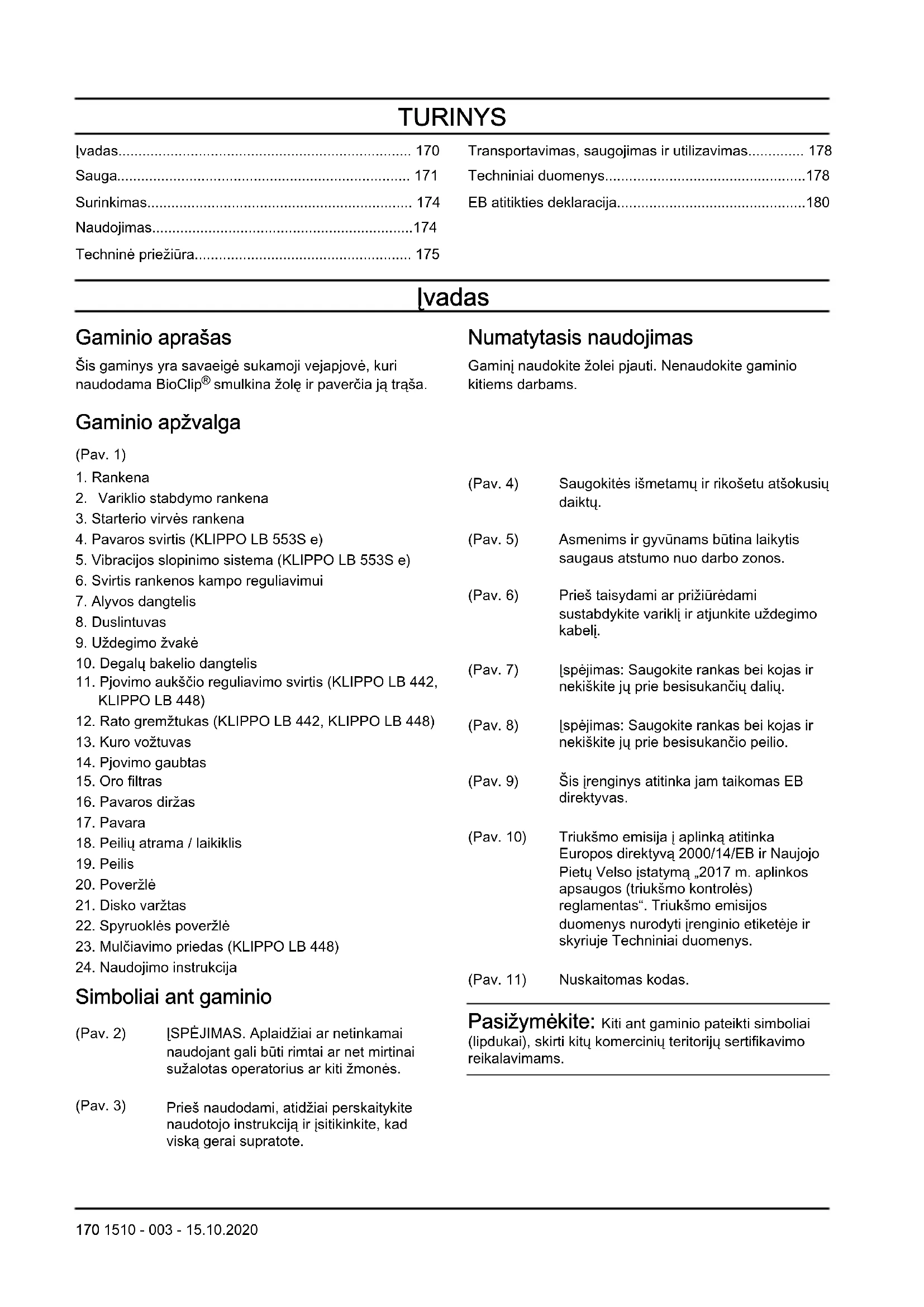

NAUDOJIMO INSTRUKCIJA LB 553S HUSQVARNA

smulkina žolę ir paverčia ją trąša. Numatytasis naudojimas Gaminį naudokite žolei pjauti. Nenaudokite gaminio kitiems darbams. Gaminio apžvalga (Pav. 1)

3. Starterio virvės rankena

10. Degalų bakelio dangtelis

11. Pjovimo aukščio reguliavimo svirtis (KLIPPO LB 442,

18. Peilių atrama / laikiklis

22. Spyruoklės poveržlė

Simboliai ant gaminio (Pav. 2) ĮSPĖJIMAS. Aplaidžiai ar netinkamai naudojant gali būti rimtai ar net mirtinai sužalotas operatorius ar kiti žmonės. (Pav. 3) Prieš naudodami, atidžiai perskaitykite naudotojo instrukciją ir įsitikinkite, kad viską gerai supratote. (Pav. 4) Saugokitės išmetamų ir rikošetu atšokusių daiktų. (Pav. 5) Asmenims ir gyvūnams būtina laikytis saugaus atstumo nuo darbo zonos. (Pav. 6) Prieš taisydami ar prižiūrėdami sustabdykite variklį ir atjunkite uždegimo kabelį. (Pav. 7) Įspėjimas: Saugokite rankas bei kojas ir nekiškite jų prie besisukančių dalių. (Pav. 8) Įspėjimas: Saugokite rankas bei kojas ir nekiškite jų prie besisukančio peilio. (Pav. 9) Šis įrenginys atitinka jam taikomas EB direktyvas. (Pav. 10) Triukšmo emisija į aplinką atitinka Europos direktyvą 2000/14/EB ir Naujojo Pietų Velso įstatymą „2017 m. aplinkos apsaugos (triukšmo kontrolės) reglamentas“. Triukšmo emisijos duomenys nurodyti įrenginio etiketėje ir skyriuje Techniniai duomenys. (Pav. 11) Nuskaitomas kodas. Pasižymėkite: Kiti ant gaminio pateikti simboliai (lipdukai), skirti kitų komercinių teritorijų sertifikavimo reikalavimams. 170 1510 - 003 - 15.10.2020„Euro V“ standartas PERSPĖJIMAS: Variklio modifikavimas panaikina šio produkto ES tipo patvirtinimą. Atsakomybė už gaminį Kaip nurodyta atsakomybės už gaminį įstatymuose, mes nesame atsakingi už mūsų gaminio sukeltą žalą, jei:

• gaminys netinkamai suremontuotas;

• gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis;

• gaminys turi kito gamintojo arba gamintojo nepatvirtintą priedą;

• gaminys suremontuotas ne patvirtintame techninės priežiūros centre arba jį suremontavo ne patvirtintas atstovas. Sauga Saugos ženklų reikšmės Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti dėmesį į ypač svarbias vadovo dalis. PERSPĖJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus arba, jei nesilaikoma vadove pateiktų nurodymų. PASTABA: Naudojamas, kai kyla pavojus sugadinti gaminį, kitas medžiagas arba padaryti žalą aplinkai, jei nesilaikoma vadove pateiktų nurodymų. Pasižymėkite: Naudojamas papildomai informacijai apie konkrečią situaciją pateikti. Bendrieji saugos nurodymai PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Netinkamai arba neatidžiai naudojant šis gaminys yra pavojingas. Jei nesilaikysite saugos nurodymų, kyla sužeidimų arba mirties pavojus.

• Šis gaminys veikdamas sukuria elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali trikdyti aktyviųjų arba pasyviųjų medicininių implantų veiklą. Kad sumažėtų sunkių ar mirtinų sužeidimų pavojus, medicininių implantų turintiems asmenims rekomenduojame prieš naudojant šį gaminį pasitarti su gydytoju ir implanto gamintoju.

• Visada elkitės atsargiai ir vadovaukitės sveiku protu. Jei tiksliai nežinote, kaip naudoti gaminį konkrečioje situacijoje, sustabdykite darbą ir prieš tęsdami darbą pasitarkite su „Husqvarna“ pardavimo atstovu.

• Atsiminkite, kad už nelaimingus atitikimus, kurių metu nukentės asmenys ar turtas, bus atsakingas naudotojas.

• Rūpinkitės gaminio švara. Įsitikinkite, kad aiškiai perskaitėte ženklus ir lipdukus.

• Neleiskite kitiems naudotis gaminiu, jei neįsitikinote, kad jie perskaitė ir suprato naudojimo instrukcijos turinį.

• Neleiskite gaminio naudoti vaikams.

• Pasirūpinkite, kad vaikai būtų toliau nuo darbo zonos. Būtina nuolatinė atsakingo suaugusiojo priežiūra.

• Neleiskite gaminio naudoti su instrukcijomis nesusipažinusiems asmenims.

• Visada prižiūrėkite gaminį naudojantį fizinę arba protinę negalią turintį asmenį. Būtina nuolatinė atsakingo suaugusiojo priežiūra.

• Neeksploatuokite gaminio, jeigu esate pavargę, sergate, vartojote alkoholio, narkotikų ar vaistų. Tai neigiamai veikia jūsų regėjimą, nuovoką ar koordinaciją.

• Neeksploatuokite gaminio, jei jis sugadintas.

• Nekeiskite gaminio ir nenaudokite jo, jei jį galėjo pakeisti kiti.

• Nekeiskite variklio greičio valdymo reguliavimo. Sauga darbo vietoje PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Prieš naudodami gaminį nuo darbo zonos pašalinkite tokius objektus, kaip šakos, šakelės ir akmenys.

• Atsitrenkę į pjovimo įrangą objektai gali atšokti ir sužeisti asmenis bei sugadinti daiktus. Šalia esantiems asmenims ir gyvūnams būtina laikytis saugaus atstumo nuo gaminio.

• Gaminio niekuomet nenaudokite blogu oru, pvz., kai pakyla rūkas, lyja, pučia stiprus vėjas, stipriai šąla ir gali žaibuoti. Darbas gaminiu blogu oru arba drėgnose ar šlapiose vietose yra varginantis. Blogu oru gali susidaryti pavojingos sąlygos, pvz., slidūs paviršiai.

• Saugokitės asmenų, daiktų ir tam tikrų situacijų kurios gali neleisti saugiai naudoti gaminio.

• Saugokitės kliūčių, pvz., šaknų, akmenų, šakelių, duobių ir griovių. Aukštoje žolėje kliūtys gali būti nematomos. 1510 - 003 - 15.10.2020 171• Gali būti pavojinga pjauti žolę įkalnėse. Nenaudokite gaminio, jei šlaitas yra statesnis nei 15°.

• Šlaitus pjaukite skersai. Nevažiuokite į viršų ir žemyn.

• Būkite atsargūs artėdami prie nematomų kampų ir daiktų, kurie užstoja vaizdą. Darbo sauga PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Gaminį naudokite tik vejų žolei pjauti. Neleidžiama jo naudoti kitoms užduotims atlikti.

• Naudokite asmenines apsaugines priemones. Žr. Asmeninės apsauginės priemonės psl. 172

• Įsitikinkite, kad žinote, kaip greitai sustabdyti variklį nelaimės atveju.

• Niekada neužveskite variklio uždaroje erdvėje ar netoli degių medžiagų. Variklio išmetamosios dujos yra karštos, jose gali būti kibirkščių, kurios gali sukelti gaisrą.

• Nenaudokite gaminio tinkamai neuždengę peilio ir neuždėję kitų dangčių. Netinkamai uždėtas peilis gali atsilaisvinti ir sužeisti.

• Užtikrinkite, kad peilis neatsitrenktų į tokius objektus, kaip akmenys ir šaknys. Tai gali sugadinti peilį ir sulenkti variklio veleną. Sulenkta ašis sukelia didelę vibraciją ir kyla didžiulis pavojus, kad peilis atsilaisvins.

• Jei į peilį atsitrenkia objektas arba susidaro vibracijos, nedelsdami sustabdykite gaminį. Atjunkite uždegimo kabelį nuo uždegimo žvakės. Patikrinkite, ar gaminys neapgadintas. Pataisykite sugadintas dalis arba remonto darbus perleiskite įgaliotajam techninės priežiūros atstovui.

• Niekada neprijunkite variklio stabdžio rankenos prie rankenos visam laikui, kai variklis veikia.

• Padėkite gaminį ant stabilaus, plokščio paviršiaus ir paleiskite jį. Patikrinkite, ar peilis neliečia žemės ar kokių kitų daiktų.

• Visada būkite už gaminio, kai jį naudojate.

• Prižiūrėkite, kad visi ratukai būtų ant žemės ir abi rankas laikykite ant rankenos, kai naudojate gaminį. Saugokite rankas bei kojas ir nekiškite jų prie besisukančių peilių.

• Dirbant varikliui nepakreipkite gaminio.

• Būkite atsargūs, kai gaminį traukiate atgal.

• Dirbant varikliui nepakelkite gaminio. Jei gaminį turite pakelti, pirmiausia sustabdykite variklį ir atjunkite uždegimo kabelį nuo uždegimo žvakės.

• Naudodami gaminį neikite atgal.

• Veždami įrenginį per zonas be žolės, pvz., žvirgždo, akmenų ir asfalto takelius, sustabdykite variklį.

• Dirbant varikliui nebėkite su gaminiu. Naudodami gaminį visada eikite.

• Prieš pakeisdami pjovimo aukštį pirmiausia išjunkite variklį. Draudžiama reguliuoti, kai veikia variklis.

• Niekada nepaleiskite gaminio iš akių, kai veikia variklis. Išjunkite variklį ir įsitikinkite, kad pjovimo įranga nesisuka. Naudojimo saugos instrukcijos Asmeninės apsauginės priemonės PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Asmeninės apsauginės priemonės nepadės visiškai išvengti pavojaus susižeisti, tačiau nelaimingo atsitikimo atveju mažiau nukentėsite. Leiskite prekybos atstovui padėti pasirinkti tinkamą įrangą.

• Jei triukšmo lygis viršija 85 dB, naudokite klausos apsaugą

• Avėkite patvarius, neslystančius batus. Neavėkite atvirų batų ir nebūkite basi.

• Dėvėkite storas, ilgas kelnes.

• Kai būtina, pvz., montuojant, apžiūrint arba valant pjovimo įrangą, užsimaukite apsaugines pirštines. Gaminio apsauginės priemonės PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Nesinaudokite gaminiu, jei jo apsauginės priemonės yra netvarkingos.

• Reguliariai tikrinkite apsaugines priemones. Jei apsauginės priemonės yra pažeistos, pasitarkite su Husqvarna techninės priežiūros atstovu. Atlikite pjovimo gaubto patikrą. Pjovimo gaubtas sumažina gaminio vibracijas ir sumažina disko keliamą sužeidimų pavojų.

• Apžiūrėkite pjovimo gaubtą, kad įsitikintumėte, jog nėra pažeidimų, pvz., įtrūkių. Variklio stabdymo rankena Variklio stabdžio rankena sustabdo variklį. Atleidus variklio stabdžio rankeną variklis sustoja. Kad patikrintumėte variklio stabdį, paleiskite variklį ir atleiskite variklio stabdžio rankeną. Jei variklis nesustoja per 3 sekundes, paprašykite, kad įgaliotasis „Husqvarna“ techninės priežiūros atstovas sureguliuotų variklio rankeną. (Pav. 12)

1510 - 003 - 15.10.2020Vibracijos slopinimo sistemos patikra PERSPĖJIMAS: Ilgalaikė vibracija gali pakenkti silpnos kraujo apytakos žmonių kraujo apytakai ir nervų sistemai. Pasireiškus per ilgo vibracijų poveikio simptomais, kreipkitės medicininės pagalbos. Pirmieji simptomai gali būti: kūno tirpimas, jautrumo praradimas, dilgčiojimas, skausmas, sumažėjusi jėga ar silpnumas, odos spalvos ar jos struktūros pakitimai. Šie simptomai dažniausiai pasireiškia pirštuose, plaštakose ir riešuose. Naudojant gaminį, vibracijos slopinimo sistema susilpnina rankenų vibraciją. Plieninis vamzdis rankenoje ir pjovimo gaubtas sumažina vibraciją. KLIPPO LB 553S e taip pat turi 4 vibracijos slopinimo įrenginius, pritvirtintus prie rankenos.

• Patikrinkite rankeną ir vibracijos slopinimo įrenginius, norėdami įsitikinti, kad nėra pažeidimų. (Pav. 13) Diržo apsaugos patikra (KLIPPO LB 553S e) Diržo apsauga sumažina sužeidimų pavojų ir užtikrina, kad nutrūkęs pavaros diržas nebus išsviestas išorėn.

• Įsitikinkite, kad diržo apsauga nėra pažeista ir yra tinkamai pritvirtinta. (Pav. 14) Duslintuvas Duslintuvas iki minimumo sumažina triukšmo lygį ir nukreipia nuo naudotojo variklio išmetamąsias dujas. Nenaudokite gaminio, jei nėra duslintuvo arba jis yra pažeistas. Esant pažeistam duslintuvui padidėja triukšmo lygis ir kyla gaisro pavojus. PERSPĖJIMAS: Darbo metu ir tada, kai variklis veikia tuščiąja eiga, duslintuvas labai įkaista ir kurį laiką išlieka karštas. Elkitės atsargiai su degiomis medžiagomis ir (arba) garais, kad išvengtumėte gaisro. Duslintuvo patikra

• Norėdami įsitikinti, kad duslintuvas yra tinkamai pritvirtintas ir nėra pažeistas, jį tikrinkite reguliariai. Degalų naudojimo sauga PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Neužveskite gaminio, jei ant gaminio yra kuro arba variklio alyvos. Nuvalykite nepageidaujamą kurą / alyvą ir palaukite, kol gaminys išdžius.

• Apsipylę drabužius kuru nedelsiant persirenkite.

• Neapsipilkite kūno kuru, nes jis gali sužaloti. Apsipylę kūną kuru, jį nusiplaukite muilu ir vandeniu.

• Neužveskite gaminio, jei iš variklio sunkiasi skysčiai. Reguliariai tikrinkite, ar iš variklio nesisunkia skysčiai.

• Atsargiai elkitės su kuru. Kuras yra degus, o jo garai – sprogūs, todėl neatsargiai elgiantis galima susižaloti arba žūti.

• Neįkvėpkite kuro garų, nes jie gali sužaloti. Pasirūpinkite tinkamu vedinimu.

• Nerūkykite greta kuro arba variklio.

• Nedėkite šiltų objektų greta kuro arba variklio.

• Nepilkite kuro, kai variklis užvestas.

• Prieš pildami kurą įsitikinkite, ar variklis ataušęs.

• Prieš pildami kurą lėtai atidarykite kuro bakelio dangtelį ir atsargiai išleiskite slėgį.

• Nepilkite į variklį kuro būdami patalpoje. Dėl oro stygiaus galima susižaloti arba žūti uždusus arba apsinuodijus anglies monoksidu.

• Stipriai užsukite kuro bakelio dangtelį. Nepakankamai stipriai užsukus kuro bakelį kyla gaisro pavojus.

• Prieš pradėdami darbą patraukite gaminį mažiausiai 3 m / 10 pėdų nuo vietos, kurioje pylėte kurą.

• Nepripilkite sklidino kuro bakelio. Šildamas kuras plečiasi. Palikite vietos kuro bakelio viršuje. Priežiūros saugos instrukcijos PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Variklio išmetamosiose dujose yra anglies monoksido – nuodingų, bekvapių ir labai pavojingų dujų. Nepaleiskite variklio patalpose ar uždarose erdvėse.

• Prieš atlikdami techninę gaminio priežiūrą, sustabdykite variklį ir atjunkite uždegimo kabelį nuo uždegimo žvakės.

• Pjovimo įrangos techninės priežiūros darbus atlikite apsimovę apsaugines pirštines. Peilis labai aštrus ir gali lengvai įpjauti.

• Gamintojo nepatvirtinti priedai ir gaminio pakeitimai gali rimtai ar net mirtinai sužeisti. Nekeiskite gaminio. Visada naudokite tik gamintojo patvirtintus priedus.

• Jei techninė priežiūra atliekama netinkamai ir nereguliariai, padidėja sužeidimų ir žalos gaminiui pavojus.

• Atlikite tik savininko vadove nurodytus techninės priežiūros darbus. Visus kitus techninės priežiūros darbus turi atlikti patvirtintas „Husqvarna“ techninės priežiūros atstovas.

• Patvirtintas „Husqvarna“ techninės priežiūros atstovas turi reguliariai atlikti gaminio techninę priežiūrą.

• Pakeiskite pažeistas, sulūžusias arba susidėvėjusias dalis. 1510 - 003 - 15.10.2020 173Surinkimas Įvadas PERSPĖJIMAS: Prieš surinkdami įrenginį perskaitykite ir supraskite saugos skyriaus informaciją. PERSPĖJIMAS: Prieš surinkdami gaminį nuo uždegimo žvakės nuimkite dangtelį. Rankenos surinkimas ir sureguliavimas

1. Nuimkite rankenos veržlę ir poveržlę nuo plokštės

ant viršutinės rankenos.

2. Įstatykite viršutinę rankeną į vietą virš apatinės

rankenos. PASTABA: Užtikrinkite, kad laidai neįstrigs ir nebus pažeisti.

3. Uždėkite poveržlę ir rankenos veržlę. (Pav. 15)

4. Naudodami produktą netoli sienos, pasukite rankeną

į šoną, norėdami geros valdymo padėties. (Pav. 16)

5. Nustatykite reikiamą rankenos aukštį

a) KLIPPO LB 448: Sukite reguliavimo ratukus ant važiuoklės, norėdami reguliuoti rankeną vertikaliai. (Pav. 17) b) KLIPPO LB 442: Atlaisvinkite veržlę ir nustatykite vertikalią rankenos padėtį. Kai rankenos padėtis bus tinkama, priveržkite veržlę. (Pav. 18) c) KLIPPO LB 553S e: pakelkite rankenos reguliavimo atotampą ir pastumkite rankeną pirmyn arba atgal, kad nustatytumėte rankenos aukštį. Rankenos aukštį galima nustatyti į 2 skirtingas padėtis. (Pav. 19) Mulčiavimo priedo montavimas (KLIPPO LB 448)

1. Pakreipkite produktą atgal, uždegimo žvakę nukreipę

2. Įkiškite mulčiavimo priedo kaiščius į angas iš vidinės

pjovimo gaubto pusės. (Pav. 20)

3. Pritvirtinkite mulčiavimo priedo varžtus iš išorinės

pjovimo gaubto pusės. (Pav. 21) Naudojimas Įvadas PERSPĖJIMAS: Prieš naudodami gaminį perskaitykite ir supraskite saugos skyriaus informaciją. Husqvarna Connect Husqvarna Connect yra nemokama programėlė, skirta mobiliesiems įrenginiams. Programėlė Husqvarna Connect suteikia Husqvarna gaminiui papildomas funkcijas:

• Papildoma informacija apie gaminį.

• Informacija ir patarimai apie gaminio dalis ir priežiūrą. Norėdami pradėti naudoti Husqvarna Connect

1. Atsisiųskite „Husqvarna Connect“ programėlę į

3. Norėdami prisijungti ir užregistruoti gaminį, vykdykite

„Husqvarna Connect“ programėlėje pateiktas instrukcijas. Prieš naudodami gaminį

1. Atidžiai perskaitykite naudojimo instrukciją ir

įsitikinkite, kad viską gerai supratote.

2. Apžiūrėkite pjovimo įrangą ir įsitikinkite, kad ji

tinkamai prijungta ir sureguliuota. Žr. Pjovimo įrangos patikrinimas psl. 176

3. Užpildykite kuro bakelį. Žr.

Norėdami pripildyti degalų psl. 174

4. Pripilkite alyvos bakelį ir patikrinkite alyvos lygį. Žr.

Alyvos lygio tikrinimas psl. 177

Norėdami pripildyti degalų Jei įmanoma, naudokite ekologišką / alkilato benziną. Jei ekologiško / alkilato benzino naudoti negalite, naudokite geros kokybės bešvinį benziną arba benziną su švinu, kurio oktaninis skaičius ne mažesnis nei 90. PASTABA: Nenaudokite benzino, kurio oktaninis skaičius yra mažesnis nei 90 RON (87 AKI). Antraip galima sugadinti gaminį.

1. Lėtai atsukite kuro bakelio dangtelį, kad išleistumėte

2. Lėtai pilkite iš degalų kanistro. Jei išliejate kurą,

nuvalykite jį audiniu ir palaukite, kol kuras išdžius. 174 1510 - 003 - 15.10.20203. Nuvalykite sritį aplink kuro bakelio dangtelį.

4. Stipriai užsukite kuro bakelio dangtelį.

Nepakankamai stipriai užsukus kuro bakelį kyla gaisro pavojus.

5. Prieš pradėdami darbą patraukite gaminį mažiausiai

3 m (10 pėdų) nuo vietos, kurioje pylėte kurą. Pjovimo aukščio nustatymas Galima nustatyti KLIPPO LB 442 4 lygių pjovimo aukštį, KLIPPO LB 553S e 5 lygių pjovimo aukštį ir KLIPPO LB 448 6 lygių pjovimo aukštį.

1. Kad padidintumėte arba sumažintumėte pjovimo

aukštį, judinkite pjovimo aukščio svirtį. a) Naudojant KLIPPO LB 442, KLIPPO LB 448: kad padidintumėte pjovimo aukštį, pjovimo aukščio svirtį palenkite į priekį. Kad sumažintumėte pjovimo aukštį, pjovimo aukščio svirtį palenkite atgal. (Pav. 22) b) Naudojant KLIPPO LB 553S e: kad padidintumėte pjovimo aukštį, pjovimo aukščio svirtį palenkite atgal. Kad sumažintumėte pjovimo aukštį, pjovimo aukščio svirtį palenkite į priekį. (Pav. 23) PASTABA: Nenustatykite per žemo pjovimo aukščio. Peiliai gali užkliudyti žemę, jei vejos paviršius nelygus. Įrenginio paleidimas

2. Atidarykite degalų vožtuvą. (Pav. 24)

3. Būkite už įrenginio.

4. Laikykite variklio stabdymo rankeną prispaudę prie

5. Dešine ranka laikykite starterio lynelį.

6. Lėtai patraukite starterio lynelį, kol pajusite

7. Tada stipriai patraukite, kad paleistumėte variklį.

PERSPĖJIMAS: Nevyniokite starterio virvės sau ant rankos. PASTABA: Neištraukite starterio virvės iki galo. Nepaleiskite starterio virvės rankenos, kai ji ištraukta. Gaminio sustabdymas

• Norėdami sustabdyti tik pavarą, atleiskite variklio stabdymo rankeną trumpą atstumą.

• Norėdami išjungti variklį, visiškai atleiskite variklio stabdymo rankeną.

• Uždarykite degalų vožtuvą. (Pav. 26) Ratų pavaros naudojimas (KLIPPO LB 553S e)

• Nuspauskite pavaros svirtį žemyn. (Pav. 27)

• Prieš patraukdami gaminį atgal, išjunkite pavarą ir pastumkite gaminį į priekį apie 10cm.

• Atleiskite variklio stabdymo rankeną trumpą atstumą, kad išjungtumėte pavarą, pvz., kai priartėjate prie kliūties. Gerų rezultatų gavimas

• Visada naudokite pagaląstą peilį. Atšipęs peilis netaisyklingai nupjauna ir žolės paviršius pagelsta. Be to, aštrus peilis naudoja mažiau energijos nei atšipęs.

• Nepjaukite daugiau nei 1/3 žolės ilgio. Pirmiausia nupjaukite nustatę didelį aukštį. Patikrinkite rezultatą ir sumažinkite pjovimo aukštį iki tinkamo lygio. Jeigu žolė tikrai aukšta, judėkite lėtai ir, jei reikia, pjaukite 2 kartus.

• Kiekvieną kartą pjaukite skirtingomis kryptimis, kad vejoje nesusidarytų dryžiai. Techninė priežiūra Įvadas PERSPĖJIMAS: Prieš atlikdami priežiūros darbus perskaitykite ir supraskite saugos skyriaus informaciją. Visiems gaminio techninės priežiūros ir remonto darbams reikia specialių apmokymų. Garantuojame profesionalaus remonto ir techninės priežiūros darbų pasiekiamumą. Jei jūsų pardavėjas nėra techninės priežiūros atstovas, paprašykite jo informacijos apie artimiausią techninės priežiūros atstovą. Priežiūros grafikas Techninės priežiūros intervalai apskaičiuojami pagal kasdienį gaminio naudojimą. Intervalai keičiasi, jei gaminys naudojamas kasdien. Techninės priežiūros informacijos, pažymėtos *, žr. instrukcijas, pateikiamas Gaminio apsauginės priemonės psl. 172

1510 - 003 - 15.10.2020 175Techninės priežiūros darbas Kasdien Kiekvieną savaitę Kiekvieną mėnesį Atlikti bendrąją apžiūrą X Patikrinti alyvos lygį X Nuvalyti įrenginį X Išvalykite oro filtrą X Patikrinti pjovimo įrangą X Patikrinti pjovimo įrangos gaubtą* X Patikrinti variklio stabdymo rankeną* X Patikrinti duslintuvą* X Patikrinti vibracijos slopinimo sistemą* X Patikrinti uždegimo žvakę X Pakeiskite alyvą (pirmą kartą po 5 naudojimo valandų, tada kas 25 nau- dojimo valandas ir kas metus)

Pakeiskite oro filtrą. X Patikrinti degalų sistemą X Bendroji apžiūra

• Įsitikinkite, kad gaminio veržlės ir varžtai yra tinkamai priveržti. Gaminio valymas iš išorės

• Lapus, žolę ir purvą nuvalykite šepečiu.

• Apžiūrėkite ar neužsikišusi oro įsiurbimo anga variklio viršuje.

• Gaminio neplaukite aukšto slėgio plovimo aparatu.

• Jei gaminį valote vandeniu, nepilkite vandens tiesiai ant variklio. Pavaros diržo patikrinimas ir pavaros korpuso valymas (KLIPPO LB 553S e)

1. Atsukite diržo apsaugos varžtus. (Pav. 14)

2. Pastumkite diržo apsaugą pirmyn ir nuimkite. (Pav.

3. Patikrinkite, ar nepažeistas pavaros diržas ir diržinės

4. Naudodami šepetį nuvalykite nuo pavaros korpuso

lapus, žolę ir purvą. (Pav. 29) Pjovimo įrangos gaubto vidinio paviršiaus valymas

1. Paverskite įrenginį ant šono ant duslintuvo.

PASTABA: Jei gaminį paversite ant oro filtro, galite sugadinti variklį.

2. Vandeniu apliekite vidinį pjovimo įrangos gaubto

paviršių. Pjovimo įrangos patikrinimas PERSPĖJIMAS: Kad įranga netyčia nepasileistų, ištraukite uždegimo kabelį iš uždegimo žvakės. PERSPĖJIMAS: Pjovimo įrangos techninės priežiūros darbus atlikite apsimovę apsaugines pirštines. Peilis labai aštrus ir gali lengvai įpjauti.

1. Patikrinkite, ar pjovimo įranga nepažeista ir

neįskilusi. Visada pakeiskite pažeistą pjovimo įrangą.

2. Apžiūrėkite peilį, ar jis nepažeistas ir neatšipęs.

Pasižymėkite: Pagalandus peilį jį reikia subalansuoti. Pagaląsti, pakeisti ir subalansuoti peilį turi techninės priežiūros centro darbuotojai. Jei susidūrėte su kliūtimi, dėl kurios įrenginys sustojo, pakeiskite pažeistą peilį. Leiskite techninės priežiūros centro darbuotojams nuspręsti, ar peilį dar galima galąsti, ar jau reikia keisti. 176 1510 - 003 - 15.10.2020Peilio keitimas

1. Užfiksuokite peilį medžio bloku. (Pav. 30)

2. Išimkite peilio varžtą, spyruoklinę poveržlę ir peilį.

3. Patikrinkite, ar peilio atrama ir peilio tvirtinimo

varžtas nėra pažeisti. a) Keisdami peilį arba peilio atramą, taip pat pakeiskite peilio tvirtinimo varžtą, spyruoklinę poveržlę ir apsauginę poveržlę.

4. Patikrinkite variklio veleną, kad įsitikintumėte, ar jis

5. Uždedant naują peilį, įsitikinkite, kad sulenkti galai

yra nukreipti pjovimo gaubto pusę. (Pav. 32)

6. Uždėkite apsauginę poveržlę ir peilį ant peilio

7. Įsitikinkite, kad peilis sulygiuotas su variklio veleno

8. Užfiksuokite peilį medžio bloku. (Pav. 35)

9. Uždėkite spyruoklinę poveržlę ir priveržkite varžtą 70

Nm sukimo momentu. (Pav. 36)

10. Ranka pasukite peilį ir patikrinkite, ar jis laisvai

sukasi. PERSPĖJIMAS: Būtinai mūvėkite pirštines. Peilis labai aštrus ir gali lengvai įpjauti.

11. Paleiskite gaminį, kad išbandytumėte peilį. Jei peilis

netinkamai uždėtas, gaminys vibruoja arba pjaunama nepakankamai gerai. Alyvos lygio tikrinimas PASTABA: Per mažas alyvos kiekis gali sukelti variklio gedimus. Prieš paleisdami gaminį patikrinkite alyvos lygį

1. Pastatykite gaminį ant lygaus paviršiaus.

2. Nusukite alyvos bakelio dangtelį su pridėtu alyvos

3. Nuvalykite alyvą nuo matuoklės.

4. Iki galo įstatykite alyvos lygio matuoklį į alyvos

bakelį. a) () Priveržkite alyvos bakelio dangtelį. b) (KLIPPO LB 448, KLIPPO LB 553S e) Nepriveržkite alyvos bakelio dangtelio.

5. Ištraukite lygio matuoklę.

6. Patikrinkite alyvos lygį matuoklio pagalba.

7. Jei alyvos lygis nedidelis, pripilkite variklio alyvos ir

vėl jį patikrinkite. Norėdami pakeisti variklio alyvą PERSPĖJIMAS: Iš karto sustabdžius variklį variklio alyva yra labai karšta. Prieš išleisdami variklio alyvą leiskite varikliui atvėsti. Jei užsipilsite variklio alyvos ant odos, nuvalykite ją muilu ir vandeniu.

1. modelio atveju eksploatuokite gaminį, kol kuro

bakelis ištuštės. KLIPPO LB 448, KLIPPO LB 553S e modelio atveju uždarykite kuro vožtuvą.

2. Nuimkite uždegimo kabelį nuo uždegimo žvakės.

3. Nuimkite alyvos bakelio dangtelį.

4. Po gaminiu padėkite konteinerį, į kurį surinksite

5. Pakreipkite įrenginį, kad išleistumėte variklio alyvą iš

6. Pripilkite naujos variklio alyvos. Rekomenduojamo

tipo ieškokite Techniniai duomenys psl. 178

7. Patikrinkite alyvos lygį. Žr.

Alyvos lygio tikrinimas psl.

Oro filtras Pasižymėkite: Ilgai naudoto oro filtro negalima iki galo išvalyti. Reguliariai pakeiskite oro filtrą. Visada pakeiskite pažeistą oro filtrą. Oro filtro valymas (KLIPPO LB 448) PASTABA: Neleiskite varikliui veikti be oro filtro arba jei oro filtras purvinas. PASTABA: Pakeiskite oro filtrą, jei nepavyksta jo visiškai išvalyti arba jei jis pažeistas. Sugedęs oro filtras gali sugadins variklį.

2. Padaužykite oro filtrą į kietą paviršių arba pūskite

suspaustą orą per oro filtrą iš švarios jo pusės. PASTABA: Nevalykite šepečiu, nes taip galite įstumti nešvarumus į oro filtrą.

3. Nuvalykite oro filtro laikiklį (D) ir oro filtro dangtelį

drėgna šluoste. PASTABA: Užtikrinkite, kad purvas nepatektų į oro kanalą (E).

4. Sumontuokite oro filtrą. Įsitikinkite, kad oro filtras

visiškai sandarus oro filtro laikiklyje. 1510 - 003 - 15.10.2020 1775. Sumontuokite oro filtro dangtelį apatiniais fiksatoriais pirmyn. Uždegimo žvakės tikrinimas PASTABA: Visada naudokite rekomenduojamo tipo žvakes. Netinkamo tipo uždegimo žvakė gali pažeisti gaminį.

• Patikrinkite uždegimo žvakę, jei variklio galingumas mažas, jį sunku paleisti arba jis netinkamai veikia tuščiąja eiga.

• Norėdami sumažinti pašalinių medžiagų atsiradimą ant uždegimo žvakės elektrodų, laikykitės šių instrukcijų: a) Įsitikinkite, kad tinkamai sureguliuotas greitis tuščiąja eiga. b) Įsitikinkite, kad naudojate tinkamą kuro mišinį. c) Patikrinkite, ar oro filtras yra švarus.

• Jeigu uždegimo žvakė purvina, nuvalykite ją ir patikrinkite, ar nustatytas tinkamas tarpas tarp elektrodų, žr. Techniniai duomenys psl. 178 . (Pav. 38)

• Esant reikalui pakeiskite uždegimo žvakę. Kuro sistemos tikrinimas

• Patikrinkite kuro bakelio dangtelį ir užsandarinkite jį, kad nepažeistumėte.

• Patikrinkite kuro žarnelę ir įsitikinkite, kad ji neprateka. Jei kuro žarnelė pažeista, paprašykite, kad techninės priežiūros atstovas ją pakeistų. Transportavimas, saugojimas ir utilizavimas Transportavimas ir laikymas

• Norėdami laikyti ir transportuoti gaminį ir kurą, įsitikinkite, kad jis neprateka ir neskleidžia išmetamųjų dujų. Žiežirbos arba atvira ugnis, pvz., elektriniai įrenginiai arba džiovintuvai, gali sukelti gaisrą.

• Laikydami ir transportuodami kurą visada naudokite patvirtintus konteinerius.

• Ištuštinkite kuro bakelį prieš padėdami gaminį laikyti ilgam laikui. Kurą išpilkite tinkamoje šalinimo vietoje.

• Saugiai pritvirtinkite gaminį jį transportuodami, kad nepažeistumėte ir išvengtumėte nelaimingų atsitikimų.

• Laikykite gaminį užrakintoje patalpoje, kad jo nepasiektų vaikai arba neįgalioti asmenys.

• Laikykite gaminį sausoje neužšąlančioje vietoje. Šalinimas

• Laikykitės vietinių atliekų tvarkymo reikalavimų ir galiojančių teisės aktų.

• Išpilkite visas chemines medžiagas, pvz., variklio alyvą arba kurą techninės priežiūros centre arba tinkamoje šalinimo vietoje.

• Kai gaminys nebenaudojamas, nusiųskite jį „Husqvarna“ pardavėjui arba atiduokite į perdirbimo vietą. Techniniai duomenys Techniniai duomenys KLIPPO LB 442 KLIPPO LB 448 KLIPPO LB 553S e Variklis Gamintojas „Honda“ „Honda“ „Honda“ Darbinis tūris, cm

Nurodyta variklio galia atitinka to modelio tipinės gamybos būdu pagaminto variklio vidutinę naudingąją ati- duodamą galią (varikliui veikiant nurodytu greičiu), išmatuotą pagal SAE standartą J1349 / ISO1585. Masinės gamybos būdu pagamintų variklių galia gali skirtis. Faktinė gaminyje įmontuoto variklio galia priklausys nuo darbinio greičio, aplinkos sąlygų ir kitų aplinkybių. 178 1510 - 003 - 15.10.2020KLIPPO LB 442 KLIPPO LB 448 KLIPPO LB 553S e Uždegimo žvakė NGK BPR5ES NGK BPR5ES NGK BPR5ES Tarpas tarp elektrodų, mm 0,7-0,8 0,7-0,8 0,7-0,8 Kuro / tepimo sistema Kuro bakelio talpa, litrai 0,9 0,9 0,9 Alyvos bakelio talpa, litrai 0,5 0,5 0,55 Variklio alyva

Svoris Su tuščiais skysčių bakeliais, kg 27,5 27,5 36,5 Skleidžiamas triukšmas

Garso stiprumo lygis, išmatuotas dB (A) 92 90 94 Garso galios lygis, garantuojamas L

Naudotojo ausį veikiantis garso slėgis, dB (A) 81 77 83 Vibracijos lygiai, a hveq

Naudokite SG–SH kokybės variklio alyvą. Žiūrėkite klampumo lentelę variklio gamintojo instrukcijoje ir pasirin- kite geriausią klampumą, atsižvelgdami į numatomą lauko temperatūrą.

Triukšmas, skleidžiamas į aplinką, išmatuotas kaip garso galia (L

Triukšmo slėgio lygis pagal ISO 5395. Pateikiamų triukšmo slėgio duomenų būdingoji statistinė sklaida (stan- dartinis nuokrypis) lygi 1,2 dB (A).

Vibracijos lygis pagal ISO 5395. Pateiktuose vibracijos lygio duomenyse yra 0,2 m/s

tipiška statistinė sklaida (standartinis nuokrypis). 1510 - 003 - 15.10.2020 179EB atitikties deklaracija EB atitikties deklaracija „Husqvarna AB“, SE-561 82 Huskvarna, Švedija, tel. +46-36-146500, patvirtina, kad vejapjovės Husqvarna ir KLIPPO LB 442, KLIPPO LB 448, KLIPPO LB 553S e, kurių serijos numeriai prasideda nuo 2020xxxxxxx, atitinka šių TARYBOS DIREKTYVOS reikalavimus:

• 2006 m. gegužės 17 d. direktyvos 2006/42/EB dėl mašinų;

• 2014 m. vasario 26 d. direktyvos 2014/30/ES dėl elektromagnetinio suderinamumo;

• 2000 m. gegužės 8 d. direktyvos 2000/14/EB dėl į aplinką skleidžiamo triukšmo.

• 2011 m. birželio 8 d. direktyvos 2011/65/ES dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje. Daugiau informacijos apie triukšmo emisiją žr. „Techniniai duomenys“. Taikyti šie standartai: EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012, EN 50581:2012 Jei nenurodyta kitaip, taikomos naujausios paskelbtos nurodytų standartų versijos. Notifikuotoji įstaiga: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala pateikė ataskaitą dėl atitikties 2000 m. gegužės 8 d. TARYBOS DIREKTYVOS 2000/14/EB dėl į aplinką skleidžiamo triukšmo VI priedo reikalavimams įvertinimo. Huskvarna, 2020-09-16 Claes Losdal, plėtros vadovas / sodo produktai (įgaliotasis „Husqvarna AB“ atstovas, atsakingas už techninę dokumentaciją.)

2. Atvienojiet aizdedzes vadu no aizdedzes sveces.
