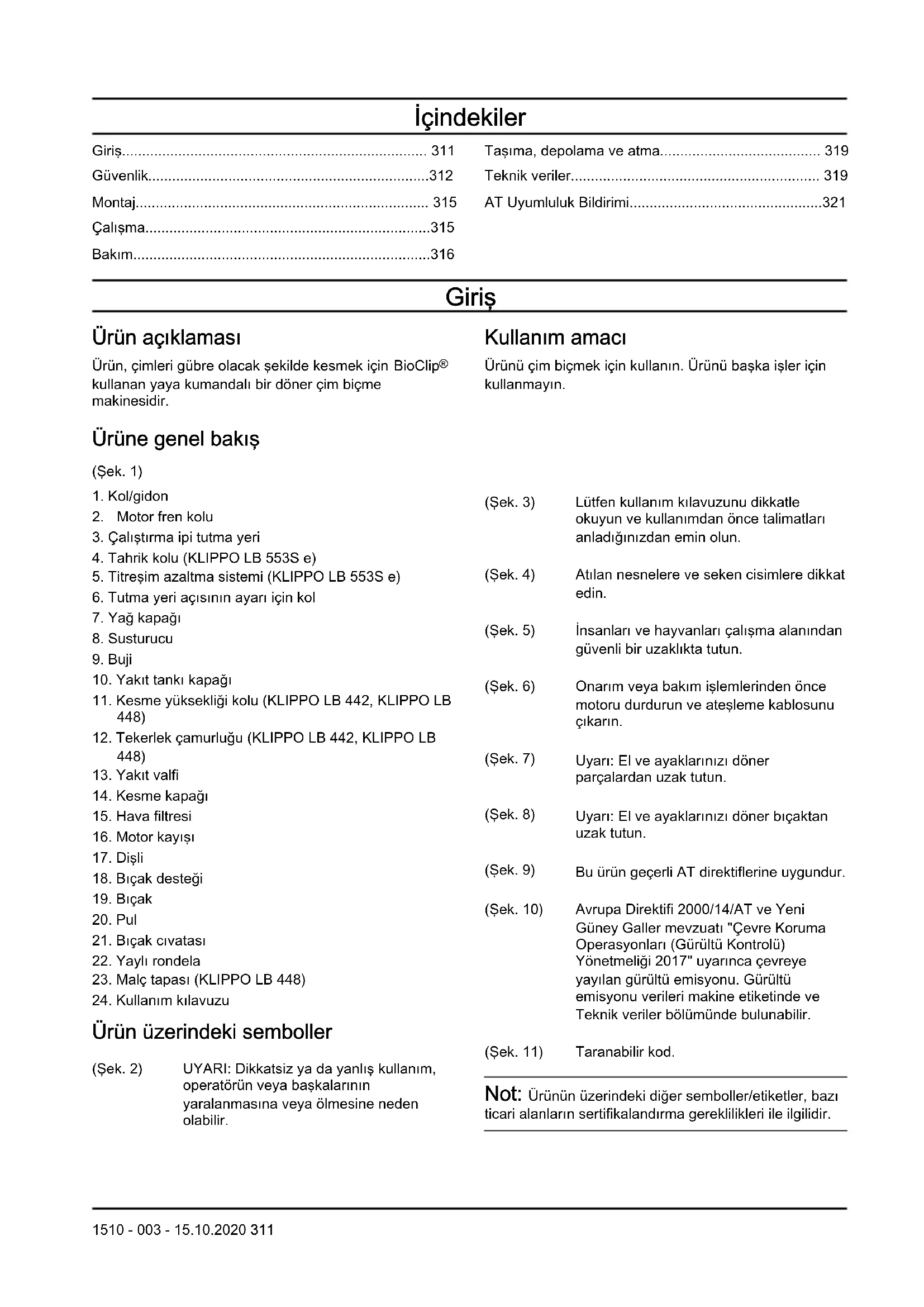

KULLANIM KILAVUZU LB 553S HUSQVARNA

kullanan yaya kumandalı bir döner çim biçme makinesidir. Kullanım amacı Ürünü çim biçmek için kullanın. Ürünü başka işler için kullanmayın. Ürüne genel bakış (Şek. 1)

3. Çalıştırma ipi tutma yeri

6. Tutma yeri açısının ayarı için kol

10. Yakıt tankı kapağı

11. Kesme yüksekliği kolu (KLIPPO LB 442, KLIPPO LB

12. Tekerlek çamurluğu (KLIPPO LB 442, KLIPPO LB

24. Kullanım kılavuzu

Ürün üzerindeki semboller (Şek. 2) UYARI: Dikkatsiz ya da yanlış kullanım, operatörün veya başkalarının yaralanmasına veya ölmesine neden olabilir. (Şek. 3) Lütfen kullanım kılavuzunu dikkatle okuyun ve kullanımdan önce talimatları anladığınızdan emin olun. (Şek. 4) Atılan nesnelere ve seken cisimlere dikkat edin. (Şek. 5) İnsanları ve hayvanları çalışma alanından güvenli bir uzaklıkta tutun. (Şek. 6) Onarım veya bakım işlemlerinden önce motoru durdurun ve ateşleme kablosunu çıkarın. (Şek. 7) Uyarı: El ve ayaklarınızı döner parçalardan uzak tutun. (Şek. 8) Uyarı: El ve ayaklarınızı döner bıçaktan uzak tutun. (Şek. 9) Bu ürün geçerli AT direktiflerine uygundur. (Şek. 10) Avrupa Direktifi 2000/14/AT ve Yeni Güney Galler mevzuatı "Çevre Koruma Operasyonları (Gürültü Kontrolü) Yönetmeliği 2017" uyarınca çevreye yayılan gürültü emisyonu. Gürültü emisyonu verileri makine etiketinde ve Teknik veriler bölümünde bulunabilir. (Şek. 11) Taranabilir kod. Not: Ürünün üzerindeki diğer semboller/etiketler, bazı ticari alanların sertifikalandırma gereklilikleri ile ilgilidir. 1510 - 003 - 15.10.2020 311Avrupa V Emisyonları UYARI: Motorun kurcalanması bu ürünün AB tip onayını geçersiz kılar. Ürün sorumluluğu Ürün sorumluluğu yasalarında belirtildiği üzere;

• ürünün hatalı bir şekilde onarılması,

• ürünün, üretici tarafından onaylanmayan veya üreticiden alınmayan parçalarla tamir edilmesi,

• üründe, üreticiden alınmayan veya üretici tarafından onaylanmayan bir aksesuar bulunması,

• ve ürünün, onaylı bir servis merkezinde veya yetkili bir kurum tarafından tamir edilmemesi durumunda oluşabilecek hasarlardan sorumlu değiliz. Güvenlik Güvenlik tanımları Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve notlar kullanılmıştır. UYARI: Kılavuzdaki talimatlara uyulmadığı takdirde operatör veya çevredeki kişiler için ciddi yaralanma veya ölüm tehlikesi varsa kullanılır. DİKKAT: Kılavuzdaki talimatlara uyulmadığı takdirde ürünün, diğer malzemelerin veya çevrenin zarar görme riski olduğunda kullanılır. Not: Belirli bir durumda bilgi verilmesi gerektiğinde kullanılır. Genel güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bu ürün yanlış kullanıldığında veya dikkatli olmazsanız tehlikelidir. Güvenlik talimatlarına uyulmaması yaralanmalara veya ölüme yol açabilir.

• Bu ürün, çalışırken elektromanyetik bir alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tıbbi implantlarda girişime neden edebilir. Ciddi veya ölümcül yaralanma riskini azaltmak için tıbbi implantı olan kişilerin, bu ürünü kullanmadan önce doktorlarına ve tıbbi implant üreticilerine danışmalarını öneririz.

• Her zaman dikkatli olun ve sağduyunuzu kullanın. Özel bir durumda aracı nasıl kullanacağınızdan emin değilseniz durun ve devam etmeden önce Husqvarna yetkili satıcınızla görüşün.

• Diğer insanları veya bu insanlara ait mülkleri içeren kazalardan operatörün sorumlu tutulacağını unutmayın.

• Ürünü temiz tutun. İşaretleri ve etiketleri net bir şekilde okuyabildiğinizden emin olun.

• Kullanım kılavuzunun içindekileri okuyup anladığından emin olmadan kimsenin ürünü kullanmasına izin vermeyin.

• Ürünü, bir çocuğun kullanmasına izin vermeyin.

• Çocukları çalışma alanından uzakta tutun. Sorumluluk sahibi bir yetişkin her zaman orada olmalıdır.

• Talimatlar hakkında bilgisi olmayan birinin ürünü kullanmasına izin vermeyin.

• Fiziksel veya zihinsel kapasitesi düşük olan bir kişi ürünü kullanırken bu kişiyi daima gözetim altında tutun. Sorumluluk sahibi bir yetişkin her zaman orada olmalıdır.

• Ürünü yorgun, hasta veya alkol ya da ilaç etkisi altındayken kullanmayın. Bu durum görüş, dikkat, koordinasyon ve doğru bir şekilde düşünmenizi olumsuz yönde etkiler.

• Arızalıysa ürünü kullanmayın.

• Başkaları tarafından değiştirilmiş olma olasılığı varsa bu ürünü değiştirmeyin veya kullanmayın.

• Motor devir kontrolü ayarını değiştirmeyin. Çalışma alanı güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürünü kullanmadan önce çalışma alanındaki dal, çalı çırpı ve taş gibi nesneleri alın.

• Kesme donanımına çarpan nesneler fırlatılarak kişi ve nesnelerin zarar görmesine neden olabilir. Etraftaki insanları ve hayvanları üründen güvenli bir uzaklıkta tutun.

• Ürünü sis, yağmur, kuvvetli rüzgar, şiddetli soğuk ve yıldırım düşmesi riski gibi olumsuz hava koşullarında hiçbir zaman kullanmayın. Ürünü olumsuz hava koşullarında veya nemli ya da ıslak yerlerde kullanmak yorucudur. Kötü hava, kaygan yüzeyler gibi tehlikeli koşullara neden olabilir.

• Ürünün güvenli bir şekilde çalışmasını önleyebilecek kişi, nesne ve durumlara dikkat edin.

• Kök, taş, çalı çırpı, çukur, hendek gibi engellere dikkat edin. Uzun çim nesneleri saklayabilir.

• Eğimli yerlerde çim kesmek tehlikeli olabilir. Ürünü 15°'den daha eğimli zeminlerde kullanmayın.

1510 - 003 - 15.10.2020• Yokuşlarda ürünü yatay olarak kullanın. Yukarı ve aşağı hareket ettirmeyin.

• Gizli köşelere ve açık görüşü engelleyen nesnelerin yanına giderken dikkatli olun. Çalışma güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bu ürünü yalnızca çimenlik alanlarda çim kesmek için kullanın. Ürünün başka işler için kullanılması yasaktır.

• Kişisel koruyucu araçlar kullanın. Bkz. Kişisel koruyucu ekipman sayfada: 313

• Acil bir durumda motoru hızlı bir şekilde nasıl kapatacağınızı öğrenin.

• Ürünü hiçbir zaman kapalı yerlerde veya yanıcı maddelerin yakınında çalıştırmayın. Motordan çıkan egzoz dumanları sıcaktır ve yangın çıkmasına neden olabilecek kıvılcımlar içerebilir.

• Bıçağı ve tüm kapakları doğru bir şekilde takmadan ürünü çalıştırmayın. Yanlış bir şekilde takılan bıçak gevşeyerek yaralanmanıza neden olabilir.

• Bıçağın taş veya kök gibi nesnelere çarpmamasına dikkat edin. Bu, bıçağa zarar verebilir ve motor milini bükebilir. Bükülmüş aks, ağır titreşime ve çok yüksek bir bıçak gevşemesi riskine neden olabilir.

• Bıçak bir cisme çarpar veya titreşim oluşursa ürünü hemen durdurun. Ateşleme kablosunu bujiden ayırın. Üründe hasar olup olmadığını kontrol edin. Hasarları onarın veya yetkili bir servis noktasının onarım yapmasını sağlayın.

• Motor çalıştırıldığında motor fren kolunu hiçbir zaman sürekli olarak kola takmayın.

• Ürünü sabit ve düz bir yüzeye koyup çalıştırın. Bıçağın yere veya diğer cisimlere çarpmadığından emin olun.

• Ürünü çalıştırırken her zaman arkasında durun.

• Ürünü kullanırken tüm tekerleklerin yere basmasını sağlayın ve 2 elinizi kolun üzerinde tutun. Ellerinizi ve ayaklarınızı döner bıçaklardan uzakta tutun.

• Motor çalışırken ürünü yatırmayın.

• Ürünü arkaya doğru çekerken dikkatli olun.

• Motor çalışırken ürünü hiçbir zaman yukarı kaldırmayın. Ürünü kaldırmanız gerekirse önce motoru durdurun ve ateşleme kablosunu bujiden ayırın.

• Ürünü kullanırken arkaya doğru yürümeyin.

• Çakıl, taş ve asfalt gibi malzemelerden yapılmış, çim olmayan alanlardan geçerken motoru durdurun.

• Motor çalışırken ürünle birlikte koşmayın. Ürünü kullanırken her zaman yürüyün.

• Kesme yüksekliğini değiştirmeden önce motoru durdurun. Motor çalışırken asla ayarlama yapmayın.

• Motor çalışırken ürünün hiçbir zaman görüş alanından çıkmasına izin vermeyin. Motoru durdurun ve kesme donanımının dönmediğinden emin olun. Kullanım için güvenlik talimatları Kişisel koruyucu ekipman UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Kişisel koruyucu ekipmanlar yaralanma riskini tamamen engelleyemez ancak bir kaza durumunda yaralanmanın derecesini azaltır. Bayinizin doğru ekipmanı seçmenize yardımcı olmasını sağlayın.

• Gürültü düzeyi 85 dB'den fazlaysa kulaklık koruma ekipmanı kullanın.

• Ağır hizmet tipi kaymayan botlar veya ayakkabılar kullanın. Açık ayakkabılar giymeyin veya çıplak ayakla yürümeyin.

• Kalın, uzun pantolonlar giyin.

• Kesme donanımını takma, kontrol etme veya temizleme gibi gerekli durumlarda koruyucu eldivenler kullanın. Ürünün üzerindeki güvenlik aletleri UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Güvenlik araçları arızalı olan bir ürünü kullanmayın.

• Güvenlik araçlarını düzenli olarak kontrol edin. Güvenlik araçları arızalıysa Husqvarna servis noktanızla görüşün. Kesme kapağını kontrol etme Kesme kapağı, üründeki titreşimleri ve bıçakla yaralanma riskini azaltır.

• Çatlak gibi hasarlar olmadığından emin olmak için kesme kapağını inceleyin. Motor fren kolu Motor fren kolu, motoru durdurur. Motor fren kolu bırakıldığında motor durur. Motor freninde inceleme yapmak için motoru çalıştırıp motor fren kolunu serbest bırakın. Motor 3 saniye içinde durmazsa motor frenini onaylı Husqvarna servis noktasına ayarlatın. (Şek. 12) Titreşim azaltma sistemini kontrol etme UYARI: Titreşime aşırı ölçüde maruz kalmak, dolaşım bozukluğu olan kişilerde dolaşım veya sinir sistemi hasarına yol açabilir. Titreşime aşırı maruz kalma belirtileri gösteriyorsanız tıbbi yardım alın. Bu belirtiler arasında uyuşma, his kaybı, karıncalanma, iğnelenme, acı, güç kaybı, cilt 1510 - 003 - 15.10.2020 313renginde veya durumunda değişiklik bulunmaktadır. Bu belirtiler çoğunlukla parmaklarda, ellerde veya bileklerde ortaya çıkar. Titreşim azaltma sistemi, çalışma sırasında tutma yerindeki titreşimi azaltır. Kesme kapağı ve gidondaki çelik boru, titreşimi azaltır. KLIPPO LB 553S e modelinde ayrıca gidona takılı 4 adet titreşim azaltma birimi vardır.

• Gidonu ve titreşim azaltma birimlerini kontrol edip hasarlı olmadıklarından emin olun. (Şek. 13) Kayış koruyucusunu kontrol etme (KLIPPO LB 553S e) Kayış koruyucusu, yaralanma riskini azaltır ve kopan hareket kayışının fırlamasını önler.

• Kayış koruyucusunda hasar olmadığından ve doğru şekilde takıldığından emin olun. (Şek. 14) Susturucu Susturucu, gürültü düzeyini minimum seviyede tutar ve egzoz dumanlarını operatörden uzağa gönderir. Susturucu yoksa veya arızalıysa ürünü kullanmayın. Arızalı bir susturucu, gürültü düzeyini ve yangın riskini artırır. UYARI: Susturucu kullanım sırasında, kullanım sonrasında ve motor rölantide çalışıyorken çok sıcak olur. Yangını önlemek için yanıcı malzemelerin ve/veya dumanların yakınında dikkatli olun. Susturucuyu kontrol etme

• Düzgün takıldığından ve hasarlı olmadığından emin olmak için susturucuyu düzenli olarak kontrol edin. Yakıt güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürünün üzerinde yakıt veya motor yağı varsa ürünü çalıştırmayın. İstenmeyen yakıtı/yağı temizleyin ve ürünün kurumasını bekleyin.

• Kıyafetlerinize yakıt bulaşırsa kıyafetlerinizi hemen değiştirin.

• Vücudunuza yakıt bulaştırmayın; bu, yaralanmaya sebep olabilir. Vücudunuza yakıt bulaşırsa yakıtı temizlemek için su ve sabun kullanın.

• Motorda sızıntı varsa ürünü çalıştırmayın. Motorda sızıntı olup olmadığını düzenli olarak kontrol edin.

• Yakıtla uğraşırken dikkatli olun. Yakıt yanıcı ve dumanlar patlayıcıdır; yaralanmalara veya ölüme sebep olabilir.

• Yaralanmaya sebep olabileceğinden yakıt dumanını solumayın. Yeterli hava akışı olduğundan emin olun.

• Yakıtın veya motorun yakınında sigara içmeyin.

• Yakıtın veya motorun yakınına sıcak nesneler koymayın.

• Motor açıkken yakıt eklemeyin.

• Yakıtı yenilemeden önce motorun soğuduğundan emin olun.

• Yakıtı yenilemeden önce yakıt tankı kapağını yavaşça açın ve basıncı dikkatlice tahliye edin.

• Kapalı bir alanda motora yakıt eklemeyin. Nefessiz kalma veya karbon monoksit nedeniyle yeterli hava akışının olmaması yaralanmaya veya ölüme sebep olabilir.

• Yakıt tankı kapağını tamamen sıkın. Yakıt tankı kapağı sıkılmamışsa yangın riski vardır.

• Çalıştırmadan önce ürünü, yakıt tankını doldurduğunuz konumdan en az 3 m/10 ft uzağa taşıyın.

• Yakıt tankını tamamen doldurmayın. Isı yakıtın genleşmesine neden olur. Yakıt tankının üst kısmında boşluk bırakın. Bakım için güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Motordan gelen egzoz dumanı kokusuz, zehirli ve son derece tehlikeli bir gaz olan karbon monoksit içerir. Motoru iç mekanlarda veya kapalı alanlarda çalıştırmayın.

• Ürün üzerinde bakım yapmadan önce motoru durdurup ateşleme kablosunu bujiden çıkarın.

• Kesme donanımı üzerinde bakım yaparken koruyucu eldiven kullanın. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

• Üretici tarafından onaylanmamış aksesuarlar ve ürün değişiklikleri, ciddi yaralanmalara veya ölüme neden olabilir. Ürünü değiştirmeyin. Her zaman üretici tarafından onaylanmış aksesuarları kullanın.

• Bakım işlemi doğru ve düzenli şekilde yapılmadığı takdirde yaralanma ve ürün hasarı riski artar.

• Bakım işlemini yalnızca kullanıcı kılavuzunda belirtildiği şekilde gerçekleştirin. Diğer tüm servis ve bakım işlemleri, onaylı Husqvarna servis noktası tarafından yapılmalıdır.

• Ürün üzerindeki servis işlemlerini düzenli olarak Husqvarna servis noktasına yaptırın.

• Hasarlı, aşınmış ya da kırık parçaları değiştirin.

1510 - 003 - 15.10.2020Montaj Giriş UYARI: Ürünü monte etmeden önce güvenlik bölümünü okuyup anlamalısınız. UYARI: Ürünün montajını yapmadan önce buji kablosunu bujiden çıkarın. Tutma yerini monte etme ve ayarlama

1. Tutma yeri somununu ve rondelayı üst tutma

yerindeki plakadan çıkarın.

2. Üst tutma yerini alt tutma yerinin üzerine yerleştirin.

DİKKAT: Kabloların takılmadığından veya hasar görmediğinden emin olun.

3. Rondelayı ve tutma yeri somununu takın. (Şek. 15)

4. Ürünü duvar yakınında çalıştırdığınızda iyi bir

çalıştırma konumu için tutma yerini yana çevirin. (Şek. 16)

5. Tutma yerini uygun yüksekliğe ayarlayın

a) KLIPPO LB 448: Tutma yerini dikey olarak ayarlamak için gövde üzerindeki ayar tekerlerini çevirin. (Şek. 17) b) KLIPPO LB 442: Somunu gevşetin ve tutma yerini dikey olarak ayarlayın. Tutma yerini doğru konuma getirdikten sonra somunu sıkın. (Şek. 18) c) KLIPPO LB 553S e:Tutma yeri ayar mafsalını kaldırın ve tutma yerini ileriye ya da geriye doğru hareket ettirerek tutma yeri yüksekliğini ayarlayın. Tutma yeri yüksekliği 2 farklı konuma ayarlanabilir. (Şek. 19) Malç tapasını monte etme (KLIPPO LB 448)

1. Buji yukarıda olacak şekilde ürünü geriye doğru eğin.

2. Malç tapasının pimlerini kesme kapağının iç

tarafından deliklere doğru yerleştirin. (Şek. 20)

3. Malç tapasının vidalarını kesme kapağının dış

tarafından takın. (Şek. 21) Çalışma Giriş UYARI: Ürünü kullanmadan önce güvenlik bölümünü okuyup anlamalısınız. Husqvarna Connect Husqvarna Connect, mobil cihazınız için ücretsiz bir uygulamadır. Husqvarna Connect uygulaması, Husqvarna ürününüz için ayrıntılı işlevler sunar:

• Ayrıntılı ürün bilgileri.

• Ürün parçaları ve servis hakkında bilgi ve yardım. Husqvarna Connect uygulamasını kullanmaya başlamak için

1. Husqvarna Connect uygulamasını mobil cihazınıza

2. Husqvarna Connect uygulamasında kaydolun.

3. Ürünü bağlamak ve kaydettirmek için Husqvarna

Connect uygulamasındaki talimatları izleyin. Ürünü çalıştırmadan önce

1. Kullanım kılavuzunu dikkatle okuyun ve talimatları

anladığınızdan emin olun.

2. Doğru bir şekilde takılıp ayarlandığından emin olmak

için kesme donanımını inceleyin. Bkz. Kesme donanımını kontrol etme sayfada: 317

3. Yakıt tankını doldurun. Bkz.

Yakıt doldurma sayfada:

4. Yağ tankını doldurun ve yağ seviyesini kontrol edin.

Bkz. Yağ seviyesini kontrol etme sayfada: 318

Yakıt doldurma Varsa, düşük emisyonlu/alkilat benzin kullanın. Düşük emisyonlu/alkilat benzin yoksa kaliteli kurşunsuz benzin veya oktan numarası 90'ın altında olmayan kurşunlu benzin kullanın. DİKKAT: Oktan numarası 90 RON (87 AKI) değerinin altında olan benzin kullanmayın. Bu, üründe hasara neden olabilir.

1. Basıncı tahliye etmek için yakıt tankı kapağını

2. Yakıt bidonuyla yavaşça doldurun. Yakıt dökerseniz

bezle silin ve kalan yakıtı kurumaya bırakın.

3. Yakıt tankı kapağının çevresini temizleyin.

4. Yakıt tankı kapağını tamamen sıkın. Yakıt tankı

kapağı sıkılmamışsa yangın riski vardır. 1510 - 003 - 15.10.2020 3155. Çalıştırmadan önce ürünü, yakıt tankını doldurduğunuz konumdan en az 3 m (10 ft) uzağa taşıyın. Kesme yüksekliğini ayarlama Kesme yüksekliği KLIPPO LB 442 için 4 seviyede, KLIPPO LB 553S e için 5 seviyede ve KLIPPO LB 448 için 6 seviyede ayarlanabilir.

1. Kesme yüksekliğini artırmak veya azaltmak için

kesme yüksekliği kolunu hareket ettirin. a) KLIPPO LB 442, KLIPPO LB 448 için kesme yüksekliğini artırmak amacıyla kesme yüksekliği kolunu ileriye hareket ettirin. Kesmeyi azaltmak için kesme yüksekliği kolunu arkaya getirin (Şek. 22) b) KLIPPO LB 553S e için kesme yüksekliğini artırmak amacıyla kesme yüksekliği kolunu geriye hareket ettirin. Kesmeyi azaltmak için kesme yüksekliği kolunu öne getirin (Şek. 23) DİKKAT: Kesme yüksekliğini çok alçakta belirlemeyin. Çimenlik alanın yüzeyi düz değilse bıçaklar yere çarpabilir. Ürünü çalıştırma

1. Ateşleme kablosunun bujiye bağlandığından emin

2. Yakıt valfini açın. (Şek. 24)

3. Ürünün arkasında durun.

4. Motor fren kolunu tutma çubuğunun karşısında tutun.

5. Çalıştırma ipinin kolunu sağ elinizle tutun.

6. Çalıştırma ipini bir miktar direnç hissedene kadar

7. Motoru çalıştırmak için kuvvetlice çekin.

UYARI: Çalıştırma ipini elinize dolamayın. DİKKAT: Çalıştırma ipini tamamen uzatmayın. Çalıştırma ipi çekilmiş durumdayken çalıştırma ipi kolunu serbest bırakmayın. Ürünü durdurma

• Sadece tahriki durdurmak için motor freni kolunu kısa bir mesafe serbest bırakın.

• Motoru durdurmak için motor freni kolunu tamamen serbest bırakın.

• Yakıt valfini kapatın. (Şek. 26) Tekerleklerde tahrikin kullanılması (KLIPPO LB 553S e)

• Tahrik kolunu aşağı itin. (Şek. 27)

• Ürünü geriye doğru çekmeden önce tahriki devre dışı bırakın ve ürünü yaklaşık 10cm ileri itin.

• Örneğin bir engele yaklaştığınızda tahriki devre dışı bırakmak için motor freni kolunu kısa bir mesafe serbest bırakın. İyi sonuç alma

• Her zaman keskin bıçak kullanın. Kör bıçak, düzensiz bir sonuç verir ve çimin kesme yüzeyi sarı olur. Ayrıca keskin bıçak kör bıçaktan daha az güç kullanır.

• Çim boyunun ⅓'sinden fazlasını kesmeyin. Önce kesme yüksekliği yüksek ayardayken kesmeye başlayın. Sonucu inceleyin ve kesme yüksekliğini uygun seviyeye indirin. Çimler çok uzunsa makineyi yavaş kullanın ve gerekirse 2 kere kesin.

• Her seferinde farklı yönlerde keserek çimenlik alanda çizgi oluşmasını önleyin. Bakım Giriş UYARI: Bakım yapmadan önce güvenlik bölümünü okuyup anlamanız gerekir. Ürüne uygulanacak tüm servis ve onarım işlemleri için özel eğitim gereklidir. Profesyonel onarım ve servis hizmetlerinin mevcut bulunduğunu garanti etmekteyiz. Yetkili satıcınız servis noktası değilse kendisiyle görüşüp en yakınınızdaki servis noktası hakkında bilgi edinin. Bakım takvimi Bakım aralıkları, ürünün günlük kullanımına göre hesaplanır. Ürün her gün kullanılmazsa aralıklar değişir.

• ile işaretli bakımlar için bkz. Ürünün üzerindeki güvenlik aletleri sayfada: 313

316 1510 - 003 - 15.10.2020Bakım Günlük Haftalık ola- rak Aylık olarak Genel inceleme yapma X Yağ seviyesini inceleme X Ürünü temizleme X Hava filtresini temizleyiniz X Kesme donanımını inceleme X Kesme kapağını inceleme* X Motor fren kolunu inceleme* X Susturucuyu inceleme* X Titreşim azaltma sistemini inceleme* X Bujiyi inceleme X Yağ değişimi (ilk kullanımda 5 saatten sonra, daha sonra her 25 saatlik kullanımda ve yılda bir)

Hava filtresini değiştirin X Yakıt sistemini inceleme X Genel denetim yapma

• Ürünün üzerindeki tüm somun ve vidaların doğru şekilde sıkıldığından emin olun. Ürünün dış kısmını temizleme

• Yaprak, çim ve kirleri gidermek için fırça kullanın.

• Motorun üst kısmındaki hava girişinin kapanmadığından emin olun.

• Ürünü temizlemek için yüksek basınçlı yıkayıcı kullanmayın.

• Ürünü temizlemek için su kullanıyorsanız suyu doğrudan motorun üzerine akıtmayın. Hareket kayışını kontrol etme ve dişli kovanını temizleme (KLIPPO LB 553S

1. Kayış koruyucusundaki vidaları çıkarın. (Şek. 14)

2. Kayış koruyucusunu öne doğru çekip çıkarın. (Şek.

3. Hareket kayışı ve kayış makarasında hasar olup

olmadığını kontrol edin.

4. Dişli kovanındaki yaprak, çim ve kirleri almak için

fırça kullanın. (Şek. 29) Kesme kapağının iç yüzeyini temizleme

1. Ürünü susturuculu yanı alta gelecek şekilde

yerleştirin. DİKKAT: Ürün hava filtresi alta gelecek şekilde yerleştirilirse motor hasar görebilir.

2. Kesme kapağının iç yüzeyini hortum kullanarak

suyla yıkayın. Kesme donanımını kontrol etme UYARI: Kazara çalışmayı önlemek için ateşleme kablosunu bujiden ayırın. UYARI: Kesme donanımına bakım yaptığınızda koruyucu eldivenler kullanın. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

1. Kesme donanımında hasar veya çatlak olup

olmadığını inceleyin. Hasarlı bir kesme donanımını kesinlikle değiştirin.

2. Hasarlı veya kör olup olmadığını anlamak için bıçağa

bakın. Not: Bilendikten sonra bıçağı dengelemek gerekir. Bıçağın bir servis merkezinde bilenmesini, değiştirilmesini ve dengelenmesini sağlayın. Ürünün durmasına neden olan bir engele çarparsanız hasarlı bıçağı değiştirin. Bıçağın bilenip bilenmeyeceğini veya değiştirmek gerekip gerekmediğine servis merkezinin karar vermesini sağlayın. 1510 - 003 - 15.10.2020 317Bıçağı değiştirme

1. Bıçağı bir tahta parçasıyla kilitleyin. (Şek. 30)

2. Bıçak cıvatasını, yaylı rondelayı ve bıçağı çıkarın.

3. Bıçak desteğinde ve bıçak cıvatasında hasar olup

olmadığını kontrol edin. a) Bıçağı veya bıçak desteğini değiştirirseniz bıçak cıvatasını, yaylı rondelayı ve sürtünme rondelasını da değiştirin.

4. Bükülmediğinden emin olmak için motor milini

5. Yeni bıçağı taktığınızda, bıçağın bükülmüş uçlarının

kesme kapağının yönünde olduğundan emin olun. (Şek. 32)

6. Sürtünme rondelasını ve bıçağı bıçak desteğine

yerleştirin. (Şek. 33)

7. Bıçağın, motor milinin orta kısmıyla hizalandığından

emin olun. (Şek. 34)

8. Bıçağı ahşap bir blokla kilitleyin. (Şek. 35)

9. Yaylı rondela takın ve cıvatayı 70 Nm'lik torkla sıkın.

10. Bıçağı elinizle çekerek döndürün ve serbestçe

döndüğünden emin olun. UYARI: Koruyucu eldivenler kullanın. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

11. Bıçağı test etmek için ürünü çalıştırın. Bıçak doğru

bir şekilde takılmadıysa üründe titreşim olur veya kesme işleminin sonucu başarısızdır. Yağ seviyesini kontrol etme DİKKAT: Yağ seviyesinin çok düşük olması motora zarar verebilir. Ürünü çalıştırmadan önce yağ seviyesini kontrol edin.

1. Ürünü düz bir zemine koyun.

2. Takılı daldırma çubuk ölçekle yağ tankı kapağını

3. Yağ çubuğundaki yağı temizleyin.

4. Yağ ölçme çubuğunu yağ tankına tamamen

yerleştirin. a) için: Yağ tankı kapağını sıkın. b) KLIPPO LB 448, KLIPPO LB 553S e için: Yağ tankı kapağını sıkmayın.

5. Yağ ölçme çubuğunu çıkarın.

6. Yağ ölçme çubuğundaki yağ seviyesini kontrol edin.

7. Yağ seviyesi düşükse motor yağı doldurun ve yağ

seviyesini tekrar kontrol edin. Motor yağının değiştirilmesi UYARI: Motor yağı, motor durdurulduktan hemen sonra çok sıcaktır. Motor yağını boşaltmadan önce motorun soğumasını bekleyin. Cildinize motor yağı dökülürse sabun ve suyla temizleyin.

1. için ürünü yakıt tankı boşalana kadar çalıştırın.

KLIPPO LB 448, KLIPPO LB 553S e için yakıt valfini kapatın.

2. Ateşleme kablosunu bujiden çıkartın.

3. Yağ tankı kapağını çıkarın.

4. Ürünün altına motor yağını alacak bir kap yerleştirin.

5. Yağ tankındaki motor yağını akıtmak için ürünü eğin.

Teknik veriler sayfada: 319 bölümünde tavsiye edilen tip yeni motor yağı doldurun.

7. Yağ seviyesini kontrol edin. Bkz.

Yağ seviyesini kontrol etme sayfada: 318

Hava filtresi Not: Uzun süre kullanılan hava filtresi tamamen temizlenemez. Hava filtresini düzenli aralıklarla değiştirin. Hasar görmüş hava filtrelerini daima değiştirin. Hava filtresini temizleme (KLIPPO LB 448) DİKKAT: Hava filtresi takılı değilse veya kirliyse motoru çalıştırmayın. DİKKAT: Tamamen temizlenemiyor ya da hasarlıysa hava filtresini değiştirin. Arızalı bir hava filtresi motorda hasara neden olur.

1. Mandal tırnaklarını (A) itin, hava filtresi kapağını (B)

ve hava filtresini (C) çıkarın. (Şek. 37)

2. Hava filtresini sert bir yüzeye vurun veya hava

filtresinin temiz tarafından hava filtresine doğru basınçlı hava üfleyin. DİKKAT: Kiri hava filtresinin içine iteceğinden kiri temizlemek için fırça kullanmayın.

3. Hava filtresi tutucusunu (D) ve hava filtresi kapağını

nemli bir bezle temizleyin. DİKKAT: Hava kanalına (E) kir girmediğinden emin olun.

4. Hava filtresini ürüne takın. Hava filtresinin hava

filtresi tutucusuna tamamen oturduğundan emin olun.

1510 - 003 - 15.10.20205. Hava filtresi kapağını alttaki tırnaklardan başlayarak takın. Bujinin kontrol edilmesi DİKKAT: Daima önerilen tipte buji kullanın. Yanlış buji türü ürüne zarar verebilir.

• Motor gücü düşükse, çalıştırılması kolay değilse veya rölantide düzgün bir şekilde çalışmıyorsa bujiyi kontrol edin.

• Buji elektrotlarında istenmeyen nesne riskini azaltmak için şu talimatlara uyun: a) Rölanti hızının doğru ayarlandığından emin olun. b) Yakıt karışımının doğru olduğundan emin olun. c) Hava filtresinin temiz olduğundan emin olun.

• Buji kirliyse temizleyin ve elektrot boşluğunun doğru olduğundan emin olun, bkz. Teknik veriler sayfada:

• Gerekirse bujiyi değiştirin. Yakıt sistemini kontrol etme

• Hasar olmadığından emin olmak için yakıt tankı kapağını ve yakıt tankı kapağının contasını inceleyin.

• Sızıntı olmadığından emin olmak için yakıt hortumunu inceleyin. Yakıt hortumu hasarlıysa bir servis noktasında değiştirilmesini sağlayın. Taşıma, depolama ve atma Taşıma ve saklama

• Ürün ile yakıtı taşımak ve saklamak için sızıntı veya duman olmadığından emin olun. Örneğin, elektrikli cihazlardan veya kazanlardan kaynaklanan kıvılcım veya açık alevler yangın çıkarabilir.

• Yakıtı taşımak ve saklamak için her zaman onaylı kaplar kullanın.

• Ürünü uzun bir süre için saklama yerine koymadan önce yakıt tankını boşaltın. Yakıtı uygun bir çöp atma merkezinde bertaraf edin

• Hasar veya kaza olmasını önlemek için taşıma sırasında ürünü güvenli bir şekilde bağlayın.

• Çocukların veya yetkili olmayan kişilerin erişmesini önlemek için ürünü kilitli bir alanda tutun.

• Ürünü kuru ve donmayan bir yerde tutun. Atma

• Yerel geri dönüşüm gerekliliklerine ve geçerli düzenlemelere uyun.

• Motor yağı veya yakıt gibi kimyasalları servis merkezinde veya uygun bir atık noktasında atın.

• Ürün artık kullanılmıyorsa ürünü Husqvarna bayisine gönderin veya geri dönüşüm noktasında atın. Teknik veriler Teknik veriler KLIPPO LB 442 KLIPPO LB 448 KLIPPO LB 553S e Motor Marka Honda Honda Honda Hacim, cm

Hız, rpm 2900 2900 2900 Nominal motor çıkış gücü, kW

Motor için gösterilen güç derecesi SAE J1349/ISO1585 standardına göre ölçülen motor modeli için tipik bir üretim motorunun (belirlenmiş dev/dk'da) ortalama net güç çıkışıdır. Seri üretim motorları bu değerden farklı olabilir. Ürünün son haline takılan motorun gerçek güç çıkışı çalışma hızına, çevre koşullarına ve diğer değer- lere bağlıdır. 1510 - 003 - 15.10.2020 319KLIPPO LB 442 KLIPPO LB 448 KLIPPO LB 553S e Yakıt ve yağlama sistemi Yakıt deposu kapasitesi, litre 0,9 0,9 0,9 Yağ deposu kapasitesi, litre 0,5 0,5 0,55 Motor yağı

Ağırlık Boş tanklarla birlikte, kg 27,5 27,5 36,5 Gürültü yayma

Ses gücü seviyesi, ölçülmüş dB (A) 92 90 94 Ses gücü seviyesi, L

Operatörün kulağındaki ses basıncı düzeyi, dB (A)

Kesme donanımı Kesme yüksekliği, mm 34-55 30-60 28–65 Kesme genişliği, mm 420 480 530 Bıçak Malç - 42 cm 5028812-10 Malç - 48 cm 5028813-10 Malç - 53 cm 5028814-10

SG–SH kalitesinde motor yağı kullanın. Motor üreticisinin kılavuzundaki viskozite tablosuna bakarak beklenen dış ortam sıcaklığına göre en iyi viskoziteyi seçin.

2000/14/AT sayılı AT direktifi uyarınca ses gücü (L

) olarak çevrede ölçülen gürültü yayma seviyesi.

ISO 5395'e göre ses basıncı düzeyi. Ses basıncı düzeyi için bildirilen verilerdeki tipik istatistik dağılım (stan- dart sapma) 1,2 dB (A) şeklindedir.

ISO 5395'e göre titreşim düzeyi. Titreşim düzeyi için bildirilen verilerin tipik istatistik dağılımı (standart sapma- sı) 0,2 m/sn

şeklindedir. 320 1510 - 003 - 15.10.2020AT Uyumluluk Bildirimi AT Uyumluluk Bildirimi Husqvarna AB, SE-561 82 Huskvarna, İsveç, tel.: +46-36-146500, 2020xxxxxxx ve sonrası seri numaralı Husqvarna KLIPPO LB 442, KLIPPO LB 448, KLIPPO LB 553S e çim biçme makinelerinin aşağıdaki KONSEY DİREKTİFİ gereksinimleriyle uyumlu olduğunu beyan eder:

• 17 Mayıs 2006 tarihli ve 2006/42/AT sayılı "makinelerle ilgili" direktif

• 26 Şubat 2014 tarihli ve 2014/30/AB sayılı "elektromanyetik uyumlulukla ilgili" direktif

• 8 Mayıs 2000 tarihli ve 2000/14/AT sayılı "çevredeki gürültü emisyonları ile ilgili" direktif

• 8 Haziran 2011 tarihli ve 2011/65/AB sayılı "elektrikli ve elektronik ekipmanlardaki belirli tehlikeli maddelerin kullanımının kısıtlanmasıyla ilgili" direktif Gürültü emisyonlarıyla ilgili bilgi için Teknik veriler bölümüne bakın. Aşağıdaki standartlar uygulanmıştır: EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012, EN 50581:2012 Başka şekilde belirtilmemişse yukarıda listelenen standartlar en son yayınlanan sürümlerdir. Onaylanmış kuruluş: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala "çevreye gürültü yaymayla ilgili" 2000/14/AT sayılı, 8 Mayıs 2000 tarihli KONSEY DİREKTİFİ Ek VI'ya göre uygunluk değerlendirmesine ilişkin raporlar yayımlamıştır. Huskvarna, 2020-09-16 Claes Losdal, Geliştirme Müdürü/Bahçe Ürünleri (Husqvarna AB yetkili temsilcisi ve teknik dokümantasyon sorumlusu) Türk ithalat şirketi daha fazla bilgi için temas edilecek: Çullas Orman Bahçe ve Tarım Mak. San. Tic. A.Ş. Suadiye Mh. Bağdat Cd. No:455/4 Kadıköy – 34740 İstanbul / Türkiye Telefon: +90 216 519 88 82 Faks: +90 216 519 88 78 info@cullas.com.tr 1510 - 003 - 15.10.2020 321Зміст Вступ.......................................................................... 322 Безпека......................................................................
