BEDIENUNGSANLEITUNG LB 553S HUSQVARNA

• Montage p. 57
• Betrieb p. 58
• Wartung p. 59
• Transport, Lagerung und Entsorgung p. 62
• Technische Angaben p. 62

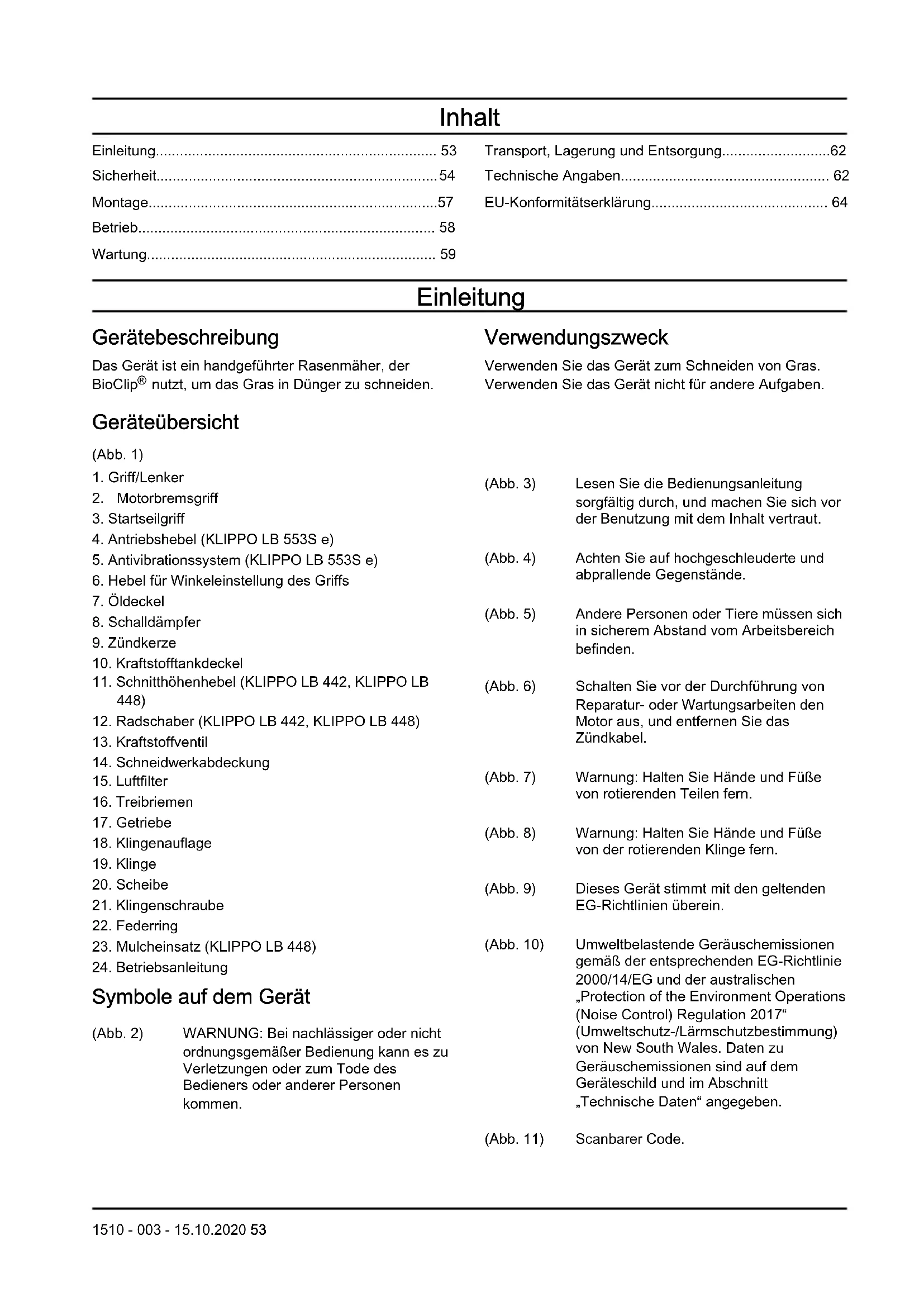

• EU-Konformitätserklärung Einleitung Gerätebeschreibung Das Gerät ist ein handgeführter Rasenmäher, der BioClip p. 64

nutzt, um das Gras in Dünger zu schneiden. Verwendungszweck Verwenden Sie das Gerät zum Schneiden von Gras. Verwenden Sie das Gerät nicht für andere Aufgaben. Geräteübersicht (Abb. 1)

6. Hebel für Winkeleinstellung des Griffs

10. Kraftstofftankdeckel

13. Kraftstoffventil

14. Schneidwerkabdeckung

24. Betriebsanleitung

Symbole auf dem Gerät (Abb. 2) WARNUNG: Bei nachlässiger oder nicht ordnungsgemäßer Bedienung kann es zu Verletzungen oder zum Tode des Bedieners oder anderer Personen kommen. (Abb. 3) Lesen Sie die Bedienungsanleitung sorgfältig durch, und machen Sie sich vor der Benutzung mit dem Inhalt vertraut. (Abb. 4) Achten Sie auf hochgeschleuderte und abprallende Gegenstände. (Abb. 5) Andere Personen oder Tiere müssen sich in sicherem Abstand vom Arbeitsbereich befinden. (Abb. 6) Schalten Sie vor der Durchführung von Reparatur- oder Wartungsarbeiten den Motor aus, und entfernen Sie das Zündkabel. (Abb. 7) Warnung: Halten Sie Hände und Füße von rotierenden Teilen fern. (Abb. 8) Warnung: Halten Sie Hände und Füße von der rotierenden Klinge fern. (Abb. 9) Dieses Gerät stimmt mit den geltenden EG-Richtlinien überein. (Abb. 10) Umweltbelastende Geräuschemissionen gemäß der entsprechenden EG-Richtlinie 2000/14/EG und der australischen „Protection of the Environment Operations (Noise Control) Regulation 2017“ (Umweltschutz-/Lärmschutzbestimmung) von New South Wales. Daten zu Geräuschemissionen sind auf dem Geräteschild und im Abschnitt „Technische Daten“ angegeben. (Abb. 11) Scanbarer Code. 1510 - 003 - 15.10.2020 53Hinweis: Weitere Symbole/Aufkleber auf dem Gerät beziehen sich auf die Zertifizierungsanforderungen für einige kommerzielle Bereiche. Emissionen nach Euro V WARNUNG: Bei jeglichen Manipulationen des Motors erlischt die EU- Typgenehmigung für dieses Produkt. Produkthaftung Im Sinne der Produkthaftungsgesetze übernehmen wir keine Haftung für Schäden, die unser Gerät verursacht, wenn...

• das Gerät nicht ordnungsgemäß repariert wird.

• das Gerät mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller zugelassen sind.

• ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder nicht vom Hersteller zugelassen ist.

• das Gerät nicht bei einem zugelassenen Service Center oder von einem zugelassenen Fachmann repariert wird. Sicherheit Sicherheitsdefinitionen Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonders wichtige Teile der Bedienungsanleitung hinzuweisen. WARNUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht. ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Schäden am Gerät, an anderen Materialien oder in der Umgebung besteht. Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind. Allgemeine Sicherheitshinweise WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Dieses Gerät ist gefährlich, wenn es falsch bedient wird oder Sie unvorsichtig sind. Wenn die Sicherheitshinweise nicht befolgt werden, kann dies zu Verletzungen oder zum Tod führen.

• Dieses Gerät erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, zu reduzieren, sollten Personen mit einem medizinischen Implantat vor der Nutzung dieses Geräts ihren Arzt und den Hersteller des Implantats konsultieren.

• Lassen Sie immer Vorsicht walten, und arbeiten Sie mit gesundem Menschenverstand. Wenn Sie sich nicht sicher sind, wie das Gerät in einer bestimmten Situation zu bedienen ist, unterbrechen Sie die Arbeit und wenden sich an Ihren Husqvarna Händler, bevor Sie fortfahren.

• Denken Sie daran, dass der Bediener für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

• Halten Sie das Gerät sauber. Stellen Sie sicher, dass Symbole und Aufkleber deutlich lesbar sind.

• Lassen Sie keine andere Person das Gerät verwenden, es sei denn, Sie haben sich zuvor vergewissert, dass diese Person den Inhalt der Bedienungsanleitung gelesen und verstanden hat.

• Lassen Sie nicht zu, dass Kinder das Gerät verwenden.

• Halten Sie Kinder vom Arbeitsbereich fern. Es muss immer ein verantwortlicher Erwachsener anwesend sein.

• Erlauben Sie nicht, dass Personen ohne Kenntnis der Anweisungen das Gerät bedienen.

• Stellen Sie sicher, dass Personen mit verminderter physischer oder psychischer Leistungsfähigkeit dieses Gerät nicht unbeobachtet verwenden. Es muss immer ein verantwortlicher Erwachsener anwesend sein.

• Verwenden Sie das Gerät nicht, wenn Sie müde oder krank sind oder unter Einfluss von Alkohol, Drogen oder Medikamenten stehen. Dies wirkt sich negativ auf Ihre Sehkraft, Ihre Aufmerksamkeit sowie Ihr Koordinations- und Urteilsvermögen aus.

• Verwenden Sie das Gerät nicht, wenn es defekt ist.

• Verändern oder verwenden Sie dieses Gerät nicht, wenn die Möglichkeit besteht, dass andere es verändert haben.

1510 - 003 - 15.10.2020• Nehmen Sie keine Änderungen an der Einstellung der Motordrehzahlregelung vor. Sicherheit im Arbeitsbereich WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Entfernen Sie Gegenstände wie Äste, Zweige und Steineaus dem Arbeitsbereich, bevor Sie das Produkt verwenden.

• Gegenstände, die auf die Schneidausrüstung treffen, können herausgeschleudert werden und Personen und Gegenständen Schaden zufügen. Halten Sie andere Personen und Tiere in einem sicheren Abstand zum Produkt.

• Benutzen Sie das Produkt niemals bei schlechtem Wetter wie Nebel, Regen, starkem Wind, intensiver Kälte und bei der Gefahr eines Blitzeinschlags. Die Verwendung des Produkts bei schlechtem Wetter oder an feuchten oder nassen Stellen ist anstrengend. Schlechtes Wetter kann gefährliche Zustände wie rutschige Oberflächen verursachen.

• Achten Sie auf Personen, Gegenstände und Situationen, die einen sicheren Betrieb des Produkts verhindern könnten.

• Achten Sie auf Hindernisse wie Wurzeln, Steine, Zweige, Löcher und Gräben. Langes Gras kann Hindernisse verdecken.

• Das Mähen von Gras an Steigungen kann gefährlich sein. Verwenden Sie das Produkt nicht in einem Gelände mit einer Neigung von mehr als 15°.

• Betreiben Sie das Produkt quer zum Hang. Bewegen Sie sich nicht nach oben und nach unten.

• Seien Sie vorsichtig, wenn Sie um versteckte Ecken oder Objekte herum fahren, die Ihre freie Sicht verhindern. Arbeitssicherheit WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie dieses Produkt nur zum Mähen von Rasenflächen. Es ist nicht erlaubt, das Produkt für andere Aufgaben zu verwenden.

• Benutzen Sie eine persönliche Schutzausrüstung. Siehe Persönliche Schutzausrüstung auf Seite 55

• Stellen Sie sicher, dass Sie wissen, wie der Motor in einem Notfall schnell gestoppt werden kann.

• Starten Sie den Motor niemals in einem geschlossenen Raum oder in der Nähe von brennbarem Material. Die Motorabgase sind heiß und können Funken enthalten, die einen Brand verursachen können.

• Starten Sie das Produkt nicht, bevor die Klinge und alle Abdeckungen korrekt befestigt sind. Eine falsch befestigte Klinge kann sich lösen und Personenschaden verursachen.

• Stellen Sie sicher, dass die Klinge nicht auf Gegenstände wie Steine und Wurzeln trifft. Dies kann die Klinge beschädigen und die Motorwelle verbiegen. Eine verbogene Achse führt zu starken Vibrationen und birgt ein hohes Risiko, dass die Klinge sich löst.

• Wenn die Klinge auf ein Objektiv trifft oder Vibrationen auftreten, müssen Sie das Produkt sofort abstellen. Ziehen Sie das Zündkabel von der Zündkerze ab. Untersuchen Sie das Produkt auf beschädigte Teile. Reparieren Sie Schäden oder lassen Sie einen autorisierten Kundendienst die Reparatur durchführen.

• Befestigen Sie die Motorbremse niemals fest am Griff, wenn der Motor läuft.

• Stellen Sie das Produkt auf eine stabile, flache Oberfläche und starten Sie es. Stellen Sie sicher, dass die Klinge nicht den Boden oder ein anderes Objekt berührt.

• Bleiben Sie immer hinter dem Produkt, wenn Sie es betreiben.

• Lassen Sie alle Räder auf dem Boden bleiben und halten Sie den Griff mit 2 Händen, wenn Sie das Produkt betreiben. Halten Sie Hände und Füße von den rotierenden Rasenmäherklingen fern.

• Kippen Sie das Produkt nicht, wenn der Motor läuft.

• Seien Sie vorsichtig, wenn Sie das Produkt nach hinten ziehen.

• Heben Sie das Produkt nicht hoch, wenn der Motor läuft. Wenn Sie das Produkt anheben müssen, schalten Sie zunächst den Motor aus und ziehen Sie das Zündkabel von der Zündkerze ab.

• Gehen Sie nicht rückwärts, wenn Sie das Produkt betreiben.

• Stellen Sie den Motor ab, wenn Sie sich über Bereiche ohne Gras bewegen, zum Beispiel Wege aus Kies, Stein und Asphalt.

• Rennen Sie nicht mit dem Produkt, wenn der Motor läuft. Gehen Sie immer, wenn Sie das Produkt benutzen.

• Stellen Sie den Motor ab, bevor Sie die Schnitthöhe verändern. Verändern Sie die Einstellungen niemals, wenn der Motor läuft.

• Lassen Sie das Produkt niemals aus den Augen, wenn der Motor läuft. Stellen Sie den Motor ab und stellen Sie sicher, dass sich die Schneidausrüstung nicht dreht. Sicherheitshinweise für den Betrieb Persönliche Schutzausrüstung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen. 1510 - 003 - 15.10.2020 55• Die persönliche Schutzausrüstung kann Verletzungen nicht vollständig vermeiden, vermindert aber den Umfang der Verletzungen und Schäden bei einem Unfall. Lassen Sie sich von Ihrem Händler bei der Auswahl der richtigen Ausrüstung unterstützen.

• Tragen Sie einen Gehörschutz, wenn der Geräuschpegel höher als 85 dB ist

• Tragen Sie rutschfeste Sicherheitsstiefel oder - schuhe. Verwenden Sie keine offenen Schuhe, und gehen Sie nicht barfuß.

• Tragen Sie schwere, lange Hosen.

• Tragen Sie bei Bedarf Schutzhandschuhe, beispielsweise bei der Montage, der Untersuchung oder der Reinigung der Schneidausrüstung. Sicherheitsvorrichtungen am Gerät WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Benutzen Sie kein Gerät mit defekten Sicherheitsvorrichtungen.

• Führen Sie regelmäßig eine Überprüfung der Sicherheitsvorrichtungen durch. Wenn die Sicherheitsvorrichtungen defekt sind, wenden Sie sich an Ihre Husqvarna-Servicewerkstatt. So überprüfen Sie den Schneidschutz Der Schneidschutz verringert Vibrationen im Gerät und das Verletzungsrisiko durch die Klinge.

• Untersuchen Sie die Schneidewerkabdeckung, um sicherzustellen, dass es keine Beschädigungen wie zum Beispiel Risse gibt. Motorbremsgriff Der Motorbremshebel stoppt den Motor. Wenn der Motorbremshebel losgelassen wird, stoppt der Motor. Um eine Inspektion der Motorbremse durchzuführen, starten Sie den Motor und lassen dann den Motorbremshebel los. Wenn der Motor nicht innerhalb von 3 Sekunden stoppt, lassen Sie die Motorbremse von einer autorisierten Husqvarna Servicewerkstatt einstellen. (Abb. 12) So prüfen Sie das Antivibrationssystem WARNUNG: Eine übermäßige Belastung durch Vibrationen kann bei Personen mit verminderter Durchblutung Kreislauf- oder Nervenschäden verursachen. Suchen Sie einen Arzt auf, wenn Sie an Ihrem Körper Symptome feststellen, die darauf hinweisen, dass Sie zu starken Vibrationen ausgesetzt waren. Zu diesen Symptomen zählen beispielsweise Einschlafen von Körperteilen, Gefühlsverlust, Kitzeln, Stechen, Schmerz, Verlust oder Beeinträchtigung der normalen Körperkraft, Veränderungen der Hautfarbe oder der Hautbeschaffenheit. Diese Beschwerden treten normalerweise in den Fingern, Händen und Handgelenken auf. Das Antivibrationssystem verringert Vibrationen im Griff während des Betriebs. Das Stahlrohr im Lenker und die Schneidwerkabdeckung reduzieren Vibrationen. Der KLIPPO LB 553S e verfügt zudem über 4 Vibrationsdämpfer am Lenker.

• Überprüfen Sie den Lenker und die Vibrationsdämpfer, um sicherzustellen, dass keine Beschädigungen vorhanden sind. (Abb. 13) So prüfen Sie den Riemenschutz (KLIPPO LB 553S e) Der Riemenschutz verringert das Verletzungsrisiko und stellt sicher, dass ein beschädigter Treibriemen nicht ausgeworfen wird.

• Stellen Sie sicher, dass der Riemenschutz nicht beschädigt und korrekt befestigt ist. (Abb. 14) Schalldämpfer Der Schalldämpfer senkt den Geräuschpegel so weit wie möglich und hält die Abgase des Motors vom Anwender fern. Verwenden Sie das Gerät nicht, wenn der Schalldämpfer fehlt oder defekt ist. Ein defekter Schalldämpfer erhöht den Geräuschpegel und die Brandgefahr. WARNUNG: Der Schalldämpfer wird während und nach Gebrauch und wenn der Motor im Leerlauf läuft, sehr heiß. Seien Sie in der Nähe von entzündlichen Materialien und/oder Dämpfen besonders vorsichtig, um Brandgefahr zu verhindern. So prüfen Sie den Schalldämpfer

• Überprüfen Sie den Schalldämpfer regelmäßig, um sicherzustellen, dass er richtig angebracht und nicht beschädigt ist. Sicherer Umgang mit Kraftstoff WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Starten Sie das Gerät nicht, wenn sich Kraftstoff oder Öl darauf befindet. Entfernen Sie den unerwünschten Kraftstoff bzw. das Öl und lassen Sie das Gerät trocknen.

1510 - 003 - 15.10.2020• Wechseln Sie sofort die Kleidung, wenn Sie Kraftstoff darauf verschütten.

• Lassen Sie keinen Kraftstoff auf Ihren Körper gelangen, denn dies kann zu Verletzungen führen. Wenn Kraftstoff auf Ihre Haut gelangt, waschen Sie diesen mit Wasser und Seife ab.

• Starten Sie das Gerät nicht, wenn der Motor undicht ist. Überprüfen Sie den Motor regelmäßig auf Undichtigkeiten.

• Gehen Sie vorsichtig mit Kraftstoff um. Kraftstoff ist feuergefährlich, und die Dämpfe sind explosiv und können zu Verletzungen oder sogar zum Tod führen.

• Atmen Sie die Kraftstoffdämpfe nicht ein, denn sie sind gesundheitsschädigend. Achten Sie auf ausreichende Belüftung.

• Rauchen Sie nicht in der Nähe des Kraftstoffs oder des Motors.

• Stellen Sie keine heißen Gegenstände in der Nähe des Kraftstoffs oder Motors ab.

• Füllen Sie keinen Kraftstoff nach, während der Motor läuft.

• Vergewissern Sie sich, dass der Motor abgekühlt ist, bevor Sie Kraftstoff nachfüllen.

• Öffnen Sie vor dem Nachfüllen den Tankdeckel langsam und lassen Sie den Druck vorsichtig entweichen.

• Füllen Sie keinen Kraftstoff in den Motor, wenn Sie sich in einem Innenraum befinden. Eine mangelhafte Luftzirkulation kann zu schweren oder tödlichen Verletzungen durch Ersticken oder eine Kohlenmonoxidvergiftung führen.

• Schrauben Sie den Kraftstofftankdeckel fest zu. Wenn der Tankverschluss nicht fest zugeschraubt ist, besteht Feuergefahr.

• Bewegen Sie das Produkt vor dem Starten mindestens 3 m von der Stelle fort, an der Sie den Tank befüllt hatten.

• Füllen Sie den Kraftstofftank nicht vollständig auf. Durch Hitze dehnt sich der Kraftstoff aus. Lassen Sie deshalb einen Freiraum im oberen Bereich des Kraftstofftanks. Sicherheitshinweise für die Wartung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Die Abgase des Motors enthalten Kohlenmonoxid, ein geruchloses, giftiges und sehr gefährliches Gas. Starten Sie den Motor nicht in Innenräumen oder in geschlossenen Räumen.

• Bevor Sie an dem Produkt eine Wartung durchführen, schalten Sie den Motor aus und ziehen Sie das Zündkabel von der Zündkerze ab.

• Tragen Sie Schutzhandschuhe, wenn Sie an der Schneidausrüstung eine Wartung durchführen. Die Klinge ist sehr scharf und man schneidet sich sehr leicht.

• Zubehörteile und Änderungen am Produkt, die vom Hersteller nicht genehmigt wurden, können zu schweren Verletzungen oder zum Tod führen. Verändern Sie das Produkt nicht. Verwenden Sie immer Teile, die vom Hersteller genehmigt wurden.

• Wenn die Wartung nicht ordnungsgemäß und regelmäßig erfolgt, erhöht sich die Verletzungsgefahr und das Risiko für eine Beschädigung des Produkts.

• Führen Sie die Wartung nur gemäß dieser Betriebsanleitung durch. Alle anderen Wartungsarbeiten müssen von einer autorisierten Husqvarna Servicewerkstatt durchgeführt werden.

• Lassen Sie eine autorisierte Husqvarna Servicewerkstatt das Produkt regelmäßig warten.

• Ersetzen Sie beschädigte, abgenutzte oder defekte Teile. Montage Einleitung WARNUNG: Vor dem Betrieb des Gerätes müssen Sie die Sicherheitsinformationen lesen und verstehen. WARNUNG: Ziehen Sie den Zündkerzenstecker von der Zündkerze ab, bevor Sie das Gerät zusammenbauen. So montieren Sie den Griff und passen ihn an

1. Entfernen Sie die Griffmutter und die Scheibe von

der Platte am oberen Griff.

2. Bringen Sie den oberen Griff an der Oberseite des

unteren Griffs in Position. ACHTUNG: Stellen Sie sicher, dass die Kabel nicht eingeklemmt oder beschädigt werden.

3. Befestigen Sie die Scheibe und die Griffmutter. (Abb.

15) 1510 - 003 - 15.10.2020 574. Drehen Sie den Griff für eine gute Betriebsposition zur Seite, wenn Sie das Gerät in der Nähe einer Wand betreiben. (Abb. 16)

5. Stellen Sie den Griff auf eine geeignete Höhe ein.

a) KLIPPO LB 448: Drehen Sie die Stellräder am Chassis, um den Griff vertikal einzustellen. (Abb. 17) b) KLIPPO LB 442: Lösen Sie die Mutter, und stellen Sie den Griff vertikal ein. Ziehen Sie die Mutter fest, wenn sich der Griff in der richtigen Position befindet. (Abb. 18) c) KLIPPO LB 553S e: Heben Sie die Griffeinstellungsstrebe an, und bewegen Sie den Lenker nach vorn oder hinten, um die Griffhöhe einzustellen. Die Höhe des Handgriffs lässt sich in 2 Positionen einstellen. (Abb. 19) So montieren Sie den Mulcheinsatz (KLIPPO LB 448)

1. Kippen Sie das Gerät nach hinten mit der Zündkerze

2. Stecken Sie die Stifte des Mulcheinsatzes von der

Innenseite der Schneidwerkabdeckung in die Bohrungen. (Abb. 20)

3. Bringen Sie die Schrauben des Mulcheinsatzes von

der Außenseite der Schneidwerkabdeckung an. (Abb. 21) Betrieb Einleitung WARNUNG: Vor dem Betrieb des Gerätes müssen Sie die Sicherheitsinformationen lesen und verstehen. Husqvarna Connect Husqvarna Connect ist eine kostenlose App für Ihr Mobilgerät. Die Husqvarna Connect App bietet erweiterte Funktionen für Ihr Gerät:

• Erweiterte Produktinformationen

• Informationen über Produktteile und -wartung sowie entsprechende Hilfe dazu. So verwenden Sie Husqvarna Connect

1. Laden Sie die Husqvarna Connect App auf Ihr

2. Anmeldung bei der Husqvarna Connect App.

3. Befolgen Sie die Anweisungen in der Husqvarna

Connect App, um sich zu verbinden und das Gerät zu registrieren. Bevor Sie das Produkt in Betrieb nehmen

1. Lesen Sie die Bedienungsanleitung sorgfältig durch,

und vergewissern Sie sich, dass Sie die Anweisungen verstehen.

2. Untersuchen Sie die Schneidausrüstung, um

sicherzustellen, dass sie ordnungsgemäß befestigt und eingestellt ist. Siehe So prüfen Sie die Schneidausrüstung auf Seite 60

3. Füllen Sie es in den Kraftstofftank. Siehe

So füllen Sie Kraftstoff ein auf Seite 58

4. Füllen Sie den Öltank, und überprüfen Sie den

Ölstand. Siehe So prüfen Sie den Ölstand auf Seite

So füllen Sie Kraftstoff ein Falls vorhanden, verwenden Sie schadstoffarmes Benzin/Alkylatbenzin. Wenn schadstoffarmes Benzin/ Alkylatbenzin nicht verfügbar ist, verwenden Sie ein qualitativ hochwertiges, bleifreies Benzin oder verbleites Benzin mit einer Oktanzahl von mindestens 90. ACHTUNG: Verwenden Sie kein Benzin mit einer geringeren Oktanzahl als 90 RON (87 AKI). Dies kann das Gerät beschädigen.

1. Öffnen Sie den Tankdeckel langsam, damit der

Druck entweichen kann.

2. Füllen Sie langsam mit einem Kraftstoffkanister auf.

Wenn Sie Kraftstoff verschütten, entfernen Sie ihn mit einem Tuch und lassen Sie den verbleibenden Treibstoff trocknen.

3. Säubern Sie den Bereich um den Tankdeckel

4. Schrauben Sie den Kraftstofftankdeckel fest zu.

Wenn der Tankverschluss nicht fest zugeschraubt ist, besteht Feuergefahr.

5. Bewegen Sie das Produkt vor dem Starten

mindestens 3 m von der Stelle fort, an der Sie den Tank befüllt hatten. So stellen Sie die Schnitthöhe ein Die Schnitthöhe kann beim KLIPPO LB 442 in 4 Stufen, beim KLIPPO LB 553S e in 5 Stufen und beim KLIPPO LB 448 in 6 Stufen eingestellt werden.

1. Bewegen Sie den Schnitthöhenhebel, um die

Schnitthöhe zu erhöhen oder zu verringern.

1510 - 003 - 15.10.2020a) Beim KLIPPO LB 442, KLIPPO LB 448 bewegen Sie den Schnitthöhenhebel nach vorne, um die Schnitthöhe zu erhöhen. Bewegen Sie den Schnitthöhenhebel nach hinten, um die Schnitthöhe zu verringern. (Abb. 22) b) Beim KLIPPO LB 553S e bewegen Sie den Schnitthöhenhebel nach hinten, um die Schnitthöhe zu erhöhen. Bewegen Sie den Schnitthöhenhebel nach vorne, um die Schnitthöhe zu verringern. (Abb. 23) ACHTUNG: Stellen Sie die Schnitthöhe nicht zu niedrig ein. Die Klingen können auf den Boden treffen, wenn die Oberfläche des Rasens nicht eben ist. So starten Sie das Gerät

1. Stellen Sie sicher, dass das Zündkabel mit der

Zündkerze verbunden ist.

2. Öffnen Sie das Kraftstoffventil. (Abb. 24)

3. Halten Sie sich immer hinter dem Gerät auf.

4. Halten Sie den Motorbremsgriff gegen den Lenker.

5. Halten Sie den Startseilgriff mit Ihrer rechten Hand.

6. Ziehen Sie langsam das Startseil, bis Sie etwas

7. Ziehen Sie kräftig, um den Motor anzulassen.

WARNUNG: Wickeln Sie das Startseil nicht um Ihre Hand. ACHTUNG: Ziehen Sie das Startseil nicht vollständig heraus. Lassen Sie den Startseilgriff nicht los, wenn das Startseil vollständig herausgezogen ist. So stoppen Sie das Gerät

• Um nur den Antrieb zu stoppen, lassen Sie den Motorbremsgriff etwas los.

• Um den Motor zu stoppen, lassen Sie den Motorbremsgriff vollständig los.

• Schließen Sie das Kraftstoffventil. (Abb. 26) So treiben Sie die Räder an (KLIPPO LB 553S e)

• Drücken Sie den Antriebshebel nach unten. (Abb. 27)

• Bevor Sie das Gerät nach hinten ziehen, kuppeln Sie den Antrieb aus und schieben das Gerät ca. 10 cm nach vorne.cm.

• Lassen Sie den Motorbremsgriff etwas los, um den Antrieb auszuschalten, wenn Sie sich beispielsweise auf ein Hindernis zubewegen. So erhalten Sie ein gutes Mähergebnis

• Benutzen Sie immer eine scharfe Klinge. Eine stumpfe Klinge liefert ein unregelmäßiges Ergebnis, und die Schnittfläche des Grases wird gelb. Eine scharfe Klinge verbraucht außerdem weniger Energie als eine stumpfe Klinge.

• Schneiden Sie nicht mehr als ⅓ der Länge des Grases ab. Mähen Sie zuerst mit einer hohen Schnitthöhe. Überprüfen Sie das Ergebnis, und senken Sie die Schnitthöhe auf eine entsprechende Stufe. Wenn das Gras sehr lang ist, fahren Sie langsam und mähen bei Bedarf 2-mal.

• Mähen Sie bei jedem Mal in eine andere Richtung, um Streifen auf dem Rasen zu vermeiden. Wartung Einleitung WARNUNG: Bevor Sie eine Wartung durchführen, müssen Sie das Kapitel über die Sicherheit lesen und verstehen. Für alle Wartungs- und Reparaturarbeiten am Produkt ist eine spezielle Schulung erforderlich. Wir garantieren die Verfügbarkeit von professionellen Reparaturen und Wartungsarbeiten. Wenn Ihr Händler keine Servicewerkstatt ist, sprechen Sie mit ihm, um Informationen über die nächste Servicewerkstatt zu erhalten. Wartungsplan Die Wartungsintervalle werden anhand der täglichen Nutzung des Geräts berechnet. Die Intervalle ändern sich, wenn das Gerät nicht täglich verwendet wird. Für Wartungsarbeiten, die mit * gekennzeichnet sind, siehe Anweisungen in Sicherheitsvorrichtungen am Gerät auf Seite 56

Wartung Täglich Wöchentlich Monatlich Eine allgemeine Inspektion durchführen X Den Ölstand prüfen X 1510 - 003 - 15.10.2020 59Wartung Täglich Wöchentlich Monatlich Das Gerät reinigen X Den Luftfilter reinigen X Die Schneidausrüstung prüfen X Die Schneidwerkabdeckung prüfen* X Den Motorbremsgriff prüfen* X Den Schalldämpfer prüfen* X Das Antivibrationssystem prüfen* X Die Zündkerze prüfen X Das Öl wechseln (erstmalig nach 5 Betriebsstunden, danach alle 25 Be- triebsstunden und jährlich)

Den Luftfilter ersetzen X Den Kraftstofffilter prüfen X So führen Sie eine allgemeine Inspektion durch

• Stellen Sie sicher, dass alle Muttern und Schrauben am Gerät richtig angezogen sind. So reinigen Sie das Produkt außen

• Verwenden Sie einen Pinsel, um Blätter, Gras und Schmutz zu entfernen.

• Achten Sie darauf, dass der Lufteinlass auf der Oberseite des Motors nicht blockiert ist.

• Reinigen Sie das Gerät nicht mit einem Hochdruckreiniger.

• Wenn Sie Wasser verwenden, um das Produkt zu reinigen, bringen Sie das Wasser nicht direkt auf den Motor auf. So überprüfen Sie den Treibriemen und reinigen das Getriebegehäuse (KLIPPO LB 553S e)

1. Entfernen Sie die Schrauben am Riemenschutz.

2. Ziehen Sie den Riemenschutz nach vorne, und

entfernen Sie ihn. (Abb. 28)

3. Überprüfen Sie den Antriebsriemen und die

Riemenscheiben auf Beschädigungen.

4. Verwenden Sie eine Bürste, um Blätter, Gras oder

Schmutz aus dem Getriebegehäuse zu entfernen. (Abb. 29) So reinigen Sie die Innenseite der Schneidewerkabdeckung

1. Legen Sie das Produkt mit dem Schalldämpfer nach

unten auf die Seite. ACHTUNG: Wenn das Produkt mit dem Luftfilter nach unten gelegt wird, kann der Motor beschädigt werden.

2. Spritzen Sie die Innenfläche der

Schneidewerkabdeckung mit dem Wasserschlauch ab. So prüfen Sie die Schneidausrüstung WARNUNG: Um ein unbeabsichtigtes Starten zu vermeiden, entfernen Sie das Zündkabel von der Zündkerze. WARNUNG: Tragen Sie Schutzhandschuhe, wenn Sie an der Schneidausrüstung eine Wartung durchführen. Die Klinge ist sehr scharf und man schneidet sich sehr leicht.

1. Prüfen Sie die Schneidausrüstung auf

Beschädigungen oder Risse. Wechseln Sie eine beschädigte Schneidausrüstung unbedingt aus.

2. Schauen Sie sich die Klinge an, um festzustellen, ob

sie beschädigt oder stumpf ist. Hinweis: Nach dem Schärfen muss die Klinge ausbalanciert werden. Lassen Sie eine Servicewerkstatt die Klinge schärfen, ersetzen und ausbalancieren. Wenn Sie auf ein Hindernis treffen, das das Produkt zum Halten bringt, ersetzen Sie die beschädigte Klinge. Lassen Sie die Werkstatt beurteilen, ob die Klinge geschliffen werden kann oder ersetzt werden muss. 60 1510 - 003 - 15.10.2020So tauschen Sie die Klinge aus

1. Arretieren Sie die Klinge mit einem Holzblock. (Abb.

2. Entfernen Sie die Klingenschraube, die

Federscheibe und die Klinge. (Abb. 31)

3. Überprüfen Sie die Klingenauflage und die

Klingenschraube auf Beschädigungen. a) Wenn Sie die Klinge oder die Klingenauflage ersetzen, dann ersetzen Sie bitte auch die Klingenschraube, die Federscheibe und die Reibscheibe.

4. Prüfen Sie die Motorwelle, um sicherstellen, dass sie

5. Wenn Sie die neue Klinge montieren, stellen Sie

sicher, dass die gebogenen Enden der Klinge in die Richtung der Schneidwerkabdeckung zeigen. (Abb. 32)

6. Setzen Sie die Reibscheibe und die Klinge an die

Klingenauflage an. (Abb. 33)

7. Stellen Sie sicher, dass die Klinge mit der Mitte der

Motorwelle ausgerichtet ist. (Abb. 34)

8. Arretieren Sie die Klinge mit einem Holzblock. (Abb.

9. Befestigen Sie die Federscheibe, und ziehen Sie die

Schraube mit einem Drehmoment von 70 Nm fest. (Abb. 36)

10. Drehen Sie die Klinge mit der Hand, um

sicherzustellen, dass sie sich einwandfrei dreht. WARNUNG: Tragen Sie stets Schutzhandschuhe. Die Klinge ist sehr scharf, und man schneidet sich sehr leicht.

11. Starten Sie das Gerät, um die Klinge zu prüfen.

Wenn die Klinge nicht richtig befestigt ist, gibt es im Gerät Vibrationen, oder das Schneidergebnis ist unbefriedigend. So prüfen Sie den Ölstand ACHTUNG: Ein zu niedriger Ölstand kann den Motor beschädigen. Überprüfen Sie den Ölstand, bevor Sie das Gerät starten.

1. Stellen Sie das Gerät auf einer ebenen Fläche ab.

2. Entfernen Sie den Öltankdeckel mit dem beigefügten

3. Reinigen Sie den Messstab von Öl.

4. Stecken Sie den Messstab vollständig in den Öltank.

a) Beim : Ziehen Sie den Öltankdeckel fest. b) Beim KLIPPO LB 448, KLIPPO LB 553S e: Ziehen Sie den Öltankdeckel nicht fest.

5. Entfernen Sie den Messstab.

6. Prüfen Sie den Ölstand am Messstab.

7. Wenn der Ölstand zu niedrig ist, füllen Sie Motoröl

nach und kontrollieren den Ölstand erneut. So tauschen Sie das Motoröl aus WARNUNG: Das Motoröl ist direkt nach dem Abstellen des Motors sehr heiß. Lassen Sie den Motor abkühlen, bevor Sie das Motoröl ablassen. Wenn Motoröl auf Ihre Haut gerät, reinigen Sie diese mit Wasser und Seife.

1. Beim arbeiten Sie so lange mit dem Gerät, bis der

Tank leer ist. Beim KLIPPO LB 448, KLIPPO LB 553S e schließen Sie das Kraftstoffventil.

2. Trennen Sie das Zündkabel von der Zündkerze.

3. Entfernen Sie den Öltankdeckel.

4. Stellen Sie einen Behälter unter das Gerät, um das

Motoröl aufzufangen.

5. Kippen Sie das Gerät, um das Öl aus dem Öltank

6. Füllen Sie ein Motoröl des Typs ein, der in

Technische Angaben auf Seite 62 empfohlen wird.

7. Prüfen Sie den Ölstand. Siehe

So prüfen Sie den Ölstand auf Seite 61

Luftfilter Hinweis: Ein Luftfilter, der über lange Zeit verwendet wurde, kann nicht vollständig gereinigt werden. Ersetzen Sie den Luftfilter in regelmäßigen Abständen. Ersetzen Sie einen beschädigten Luftfilter in jedem Fall. So reinigen Sie den Luftfilter (KLIPPO LB 448) ACHTUNG: Betreiben Sie den Motor nicht ohne einen Luftfilter oder mit einem verschmutzten Luftfilter. ACHTUNG: Ersetzen Sie den Luftfilter, wenn er nicht vollständig gereinigt werden kann oder beschädigt ist. Ein defekter Luftfilter führt zu Motorschäden.

1. Drücken Sie die Verriegelungslaschen (A), entfernen

Sie den Luftfilterdeckel (B) und anschließend den Luftfilter (C). (Abb. 37)

2. Schlagen Sie den Luftfilter gegen eine harte

Oberfläche, oder blasen Sie von der sauberen Seite des Luftfilters Druckluft durch den Luftfilter. ACHTUNG: Entfernen Sie auf keinen Fall Schmutz mit einer Bürste, denn dabei wird der Schmutz in den Luftfilter gedrückt. 1510 - 003 - 15.10.2020 613. Reinigen Sie den Luftfilterhalter (D) und den Luftfilterdeckel mit einem feuchten Tuch. ACHTUNG: Achten Sie darauf, dass kein Schmutz in den Luftkanal (E) gelangt.

4. Montieren Sie den Luftfilter. Achten Sie darauf, dass

der Luftfilter den Luftfilterhalter vollständig abdichtet.

5. Montieren Sie den Luftfilterdeckel mit den unteren

Laschen voran. So überprüfen Sie die Zündkerze ACHTUNG: Verwenden Sie stets den vom Hersteller empfohlenen Zündkerzentyp! Die Verwendung eines falschen Zündkerzentyps kann zu Schäden am Gerät führen.

• Überprüfen Sie die Zündkerze, wenn der Motor nur schwache Leistung bringt, sich nur schwer starten lässt oder im Leerlauf nicht ordnungsgemäß funktioniert.

• Wenn Sie diese Anweisungen befolgen, verringern Sie die Gefahr von unerwünschtem Material an den Elektroden der Zündkerze: a) Stellen Sie sicher, dass die Leerlaufdrehzahl richtig eingestellt ist. b) Vergewissern Sie sich, dass das Kraftstoffgemisch korrekt ist. c) Vergewissern Sie sich, dass der Luftfilter sauber ist.

• Ist die Zündkerze verschmutzt, so ist sie zu reinigen; gleichzeitig ist zu prüfen, ob der Elektrodenabstand korrekt ist, siehe Technische Angaben auf Seite 62

• Tauschen Sie die Zündkerze bei Bedarf aus. So prüfen Sie die Kraftstoffanlage

• Prüfen Sie den Kraftstofftankdeckel und die Dichtung für den Tankdeckel, um sicherzustellen, dass keine Beschädigungen vorliegen.

• Untersuchen Sie den Kraftstoffschlauch, um sicherzustellen, dass keine undichten Stellen vorhanden sind. Wenn der Schlauch beschädigt ist, lassen Sie ihn durch eine Servicewerkstatt austauschen. Transport, Lagerung und Entsorgung Transport und Lagerung

• Für die Lagerung und den Transport des Produkts und des Kraftstoffs ist darauf zu achten, dass keine Lecks oder Dämpfe vorhanden sind. Funken oder offene Flammen, zum Beispiel von elektrischen Geräten oder einem Boiler, können ein Feuer auslösen.

• Verwenden Sie für die Lagerung und den Transport von Kraftstoff immer zugelassene Behälter.

• Leeren Sie den Kraftstofftank, bevor Sie das Produkt über einen längeren Zeitraum einlagern. Entsorgen Sie den Kraftstoff in einer geeigneten Abfallentsorgungsstelle.

• Sichern Sie das Produkt während des Transports ab, um Schäden und Unfälle zu vermeiden.

• Bewahren Sie das Produkt in einem verschlossenen Bereich auf, um einen unerlaubten Zugriff durch Kinder oder andere Personen zu verhindern.

• Bewahren Sie das Produkt an einem trockenen und frostfreien Raum auf. Entsorgung

• Befolgen Sie die örtlichen Recyclinganforderungen und geltenden Vorschriften.

• Entsorgen Sie alle Chemikalien, z. B. Motoröl oder Kraftstoff, in einer Servicewerkstatt oder in einer geeigneten Abfallentsorgungsstelle.

• Wenn Sie das Produkt nicht mehr benutzen, senden Sie es an einen Husqvarna Händler oder entsorgen Sie es in einer Wiederverwertungsanlage. Technische Angaben Technische Daten KLIPPO LB 442 KLIPPO LB 448 KLIPPO LB 553S E Motor Marke Honda Honda Honda 62 1510 - 003 - 15.10.2020KLIPPO LB 442 KLIPPO LB 448 KLIPPO LB 553S E Hubraum, cm

Drehzahl, U/min 2.900 2.900 2.900 Nennleistung des Motors, kW

2,7 2,7 3,3 Zündanlage Zündkerze NGK BPR5ES NGK BPR5ES NGK BPR5ES Elektrodenabstand, mm 0,7-0,8 0,7-0,8 0,7-0,8 Kraftstoff- und Schmiersystem Füllmenge Kraftstofftank, Liter 0,9 0,9 0,9 Füllmenge Öltank, Liter 0,5 0,5 0,55 Motoröl

Gewicht Mit leeren Tanks, kg 27,5 27,5 36,5 Geräuschemissionen

Schallleistungspegel, gemessen dB (A) 92 90 94 Schallleistungspegel, garantiert L

Schalldruckpegel am Ohr des Bedieners, dB (A)

Die Motornennleistung ist die durchschnittlich nach SAE-Standard J1349/ISO1585 gemessene Nettoleistung eines typischen Produktionsmotors, die (bei einer bestimmten Drehzahl) an das Motormodell abgegeben wird. Motoren aus Massenproduktion können von diesem Wert abweichen. Die tatsächliche Ausgangsleistung des eingebauten Motors hängt von der Betriebsdrehzahl, den Umgebungsbedingungen und anderen Werten ab.

Verwenden Sie ein Motoröl der Qualität SG–SH. Werfen Sie einen Blick auf die Viskositätstabelle im Motor- handbuch, und wählen Sie je nach erwarteter Außentemperatur die beste Viskosität aus.

Umweltbelastende Geräuschemissionen, gemessen als Schallleistung (L

) gemäß EG-Richtlinie 2000/14/EG.

Schalldruckpegel gemäß ISO 5395. Berichten zufolge liegt der Schalldruckpegel normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 1,2 dB (A).

Vibrationspegel gemäß ISO 5395. Berichten zufolge liegt der Vibrationspegel normalerweise bei einer Aus- breitungsklasse (Standardabweichung) von 0,2 m/s

1510 - 003 - 15.10.2020 63EU-Konformitätserklärung EU-Konformitätserklärung Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500 versichert, dass die Rasenmäher Husqvarna KLIPPO LB 442, KLIPPO LB 448, KLIPPO LB 553S e ab der Seriennummer 2020xxxxxxx den Vorschriften folgender RICHTLINIE DES RATES entsprechen:

• „Maschinenrichtlinie“ 2006/42/EG vom 17. Mai 2006

• Richtlinie „über elektromagnetische Verträglichkeit“, 2014/30/EU vom 26. Februar 2014

• „Richtlinie über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen“ 2000/14/EG vom 8. Mai 2000

• „Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten“ 2011/65/EU vom 8. Juni 2011 Informationen zu Geräuschemissionen finden Sie in den technischen Daten. Die folgenden Normen werden erfüllt: EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012, EN 50581:2012 Sofern nicht anders angegeben, entsprechen die oben genannten Normen den neuesten veröffentlichten Versionen. Benannte Stelle: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala hat Berichte zur Beurteilung der Übereinstimmung gemäß Anlage VI zur RICHTLINIE DES RATES vom

8. Mai 2000 „über umweltbelastende

Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen“ 2000/14/EG veröffentlicht. Huskvarna, 2020-09-16 Claes Losdal, Entwicklungsleiter/Gartenprodukte (Bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation)

3. Fyll drivstofftanken. Se
