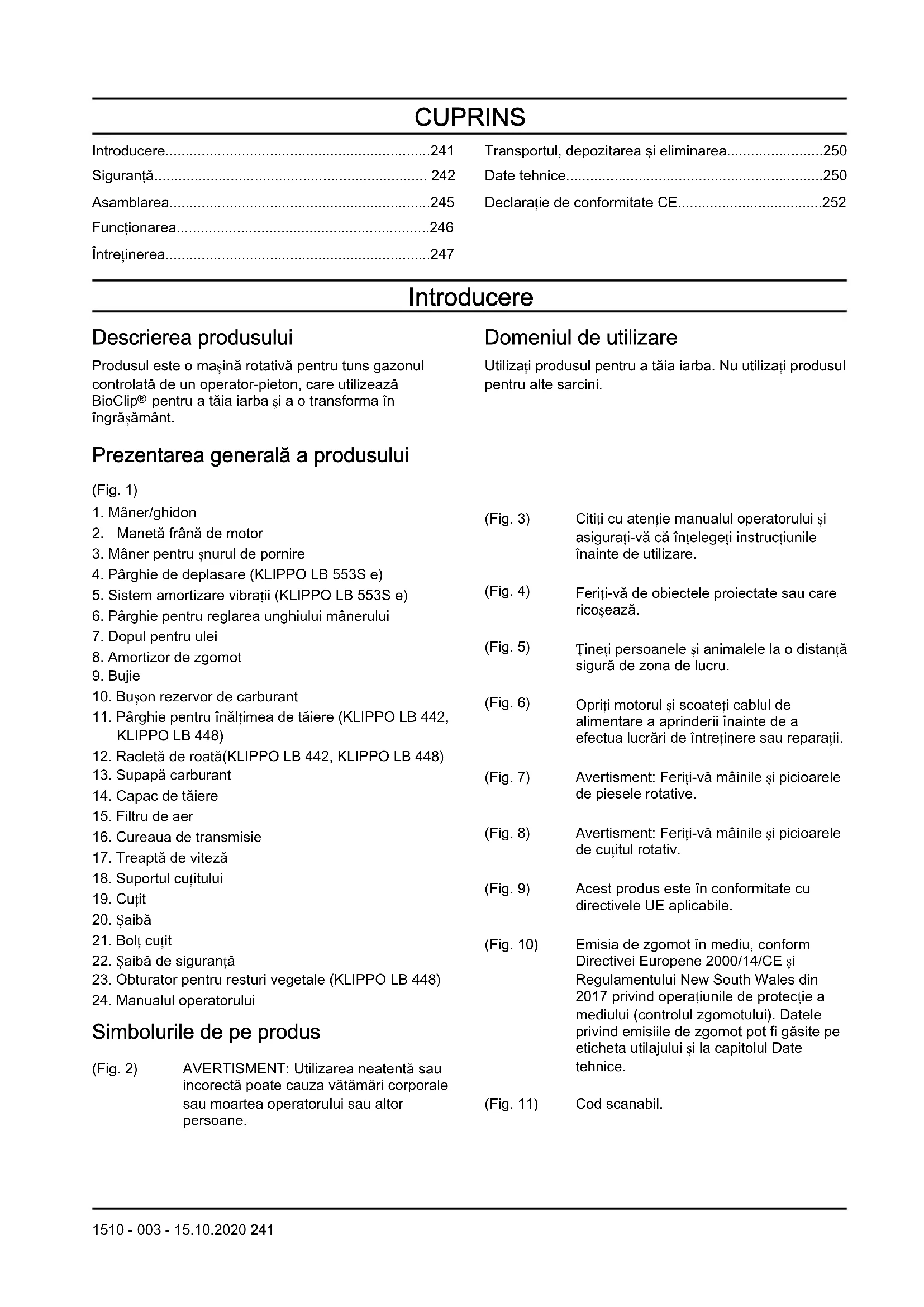

MANUAL DE UTILIZARE LB 553S HUSQVARNA

• Asamblarea p. 245
• Funcţionarea p. 246
• Întreținerea p. 247
• Transportul, depozitarea şi eliminarea p. 250
• Date tehnice p. 250
• Declarație de conformitate CE Introducere Descrierea produsului Produsul este o mașină rotativă pentru tuns gazonul controlată de un operator-pieton, care utilizează BioClip p. 252

pentru a tăia iarba și a o transforma în îngrășământ. Domeniul de utilizare Utilizați produsul pentru a tăia iarba. Nu utilizați produsul pentru alte sarcini. Prezentarea generală a produsului (Fig. 1)

Manetă frână de motor

3. Mâner pentru șnurul de pornire

4. Pârghie de deplasare (KLIPPO LB 553S e)

5. Sistem amortizare vibrații (KLIPPO LB 553S e)

6. Pârghie pentru reglarea unghiului mânerului

7. Dopul pentru ulei

11. Pârghie pentru înălțimea de tăiere (KLIPPO LB 442,

12. Racletă de roată(KLIPPO LB 442, KLIPPO LB 448)

13. Supapă carburant

17. Treaptă de viteză

18. Suportul cuțitului

22. Șaibă de siguranță

23. Obturator pentru resturi vegetale (KLIPPO LB 448)

24. Manualul operatorului

Simbolurile de pe produs (Fig. 2) AVERTISMENT: Utilizarea neatentă sau incorectă poate cauza vătămări corporale sau moartea operatorului sau altor persoane. (Fig. 3) Citiți cu atenție manualul operatorului și asigurați-vă că înțelegeți instrucțiunile înainte de utilizare. (Fig. 4) Feriți-vă de obiectele proiectate sau care ricoșează. (Fig. 5) Țineți persoanele și animalele la o distanță sigură de zona de lucru. (Fig. 6) Opriți motorul și scoateți cablul de alimentare a aprinderii înainte de a efectua lucrări de întreținere sau reparații. (Fig. 7) Avertisment: Feriți-vă mâinile și picioarele de piesele rotative. (Fig. 8) Avertisment: Feriți-vă mâinile și picioarele de cuțitul rotativ. (Fig. 9) Acest produs este în conformitate cu directivele UE aplicabile. (Fig. 10) Emisia de zgomot în mediu, conform Directivei Europene 2000/14/CE și Regulamentului New South Wales din 2017 privind operațiunile de protecție a mediului (controlul zgomotului). Datele privind emisiile de zgomot pot fi găsite pe eticheta utilajului și la capitolul Date tehnice. (Fig. 11) Cod scanabil. 1510 - 003 - 15.10.2020 241Nota: Alte simboluri/autocolante de pe produs se referă la cerințele de certificare pentru unele zone comerciale. Emisiile de Euro V AVERTISMENT: În urma modificării neautorizate a motorului, este anulată aprobarea de tip UE pentru acest produs. Răspunderea pentru produs Conform prevederilor legislației privind răspunderea pentru produs, nu ne asumăm răspunderea pentru daunele cauzate de produsul nostru dacă:

• produsul este reparat necorespunzător;

• produsul este reparat cu piese care nu provin de la producător sau care nu sunt aprobate de acesta;

• produsul are un accesoriu care nu provine de la producător sau care nu este aprobat de acesta;

• produsul nu este reparat la un centru de service omologat sau de o autoritate omologată; Siguranţă Definiții privind siguranța Avertismentele, atenționările și notele sunt utilizate pentru a desemna părți foarte importante din manual. AVERTISMENT: Se utilizează dacă există risc de vătămare sau de deces pentru operator sau pentru trecători, în cazul în care instrucțiunile din manual nu sunt respectate. ATENŢIE: Se utilizează dacă există un risc de deteriorare a produsului, a altor materiale sau a zonelor învecinate, dacă instrucțiunile din manual nu sunt respectate. Nota: Se utilizează pentru a furniza mai multe informații care sunt necesare într-o situație dată. Instrucțiuni generale de siguranță AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Acest produs este periculos dacă este utilizat incorect sau dacă nu sunteți atent. Nerespectarea instrucțiunilor de siguranță poate cauza vătămări corporale sau decesul.

• În timpul funcționării, acest produs produce un câmp electromagnetic. În anumite condiții, acest câmp poate interfera cu implanturile medicale active sau pasive. Pentru a reduce riscul de vătămări corporale grave sau mortale, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a utiliza acest produs.

• Proceda ți întotdeauna cu atenție și folosiți-vă judecata. Dacă nu sunteți sigur cum să utilizați produsul într-o situație specială, opriți-l și adresați-vă distribuitorului Husqvarna înainte de a continua.

• Rețineți că operatorul poartă responsabilitatea privind orice accidente care implică alte persoane sau bunurile acestora.

• Păstrați produsul curat. Asigurați-vă că puteți citi clar semnele și etichetele.

• Nu permiteți niciunei persoană să utilizeze produsul dacă aceasta nu a citit și înțeles conținutul manualului operatorului.

• Nu permiteți copiilor să utilizeze produsul.

• Țineți copiii departe de zona de lucru. Un adult responsabil trebuie să fie prezent în permanență.

• Nu permiteți unei persoane care nu cunoaște instrucțiunile să utilizeze produsul.

• Monitorizați permanent o persoană cu capacități fizice sau mentale reduse care utilizează produsul. Un adult responsabil trebuie să fie prezent în permanență.

• Nu utilizați produsul atunci când sunteți obosit, bolnav sau dacă ați consumat alcool, droguri sau ați luat medicamente. Acestea vă afectează negativ acuitatea vizuală, atenția, coordonarea și judecata.

• Nu utilizați produsul dacă este defect.

• Nu modificați acest produs și nu îl utilizați dacă este posibil să fi fost modificat de către alte persoane.

• Nu modificați setarea controlului turației motorului. Siguranța zonei de lucru AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Înainte de a utiliza produsul, îndepărtați obiectele precum crengile, rămurelele și pietrele din zona de lucru.

1510 - 003 - 15.10.2020• Obiectele care se lovesc de echipamentul de tăiere pot fi aruncate, provocând vătămări corporale și pagube materiale. Țineți trecătorii și animalele la o distanță sigură de produs.

• Nu utilizați produsul pe vreme rea, de exemplu pe ceață, ploaie, vânt puternic, la temperaturi exterioare foarte scăzute și atunci când există riscul de descărcări electrice. Utilizarea produsului pe vreme nefavorabilă sau pe teren umed sau inundat este obositoare. Vremea nefavorabilă poate conduce la apariția de situații periculoase, de exemplu suprafețe alunecoase.

• Verificați dacă există persoane, obiecte și situații care pot împiedica funcționarea în siguranță a produsului.

• Atenție la obstacole, precum rădăcini, pietre, ramuri, gropi și șanțuri. În iarba înaltă se pot ascunde obstacole.

• Tunderea ierbii pe pante poate fi periculoasă. Nu utilizați produsul pe pante cu înclinație mai mare de 15°.

• Utilizați produsul de-a curmezișul pantei. Nu efectuați mișcări în sus și în jos.

• Procedați cu atenție atunci când vă apropiați de colțuri ascunse și de obiecte care blochează vederea. Siguranța în lucru AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizați acest produs numai pentru tunderea gazonului. Nu este permisă utilizarea acestui produs pentru alte lucrări.

• Utilizați echipamentul personal de protecție. Consultați Echipament de protec

ie personală la pagina 243

• Asigurați-vă că știți cum să opriți rapid motorul în caz de urgență.

• Nu porniți niciodată motorul într-un spațiu închis sau lângă materiale inflamabile. Gazele de eșapament de la motor sunt fierbinți și pot conține scântei care pot cauza un incendiu.

• Nu utilizați produsul decât dacă au fost montate corect cuțitul și toate capacele. Un cuțit montat incorect se poate slăbi, provocând vătămări corporale.

• Asigurați-vă că lama nu lovește obiecte, precum pietre și rădăcini. Acestea pot deteriora cuțitul și pot îndoi arborele motorului. Un ax îndoit poate genera vibrații puternice și prezintă un risc foarte ridicat de slăbire a cuțitului.

• Dacă lama lovește un obiect sau dacă observați vibrații, opriți produsul imediat. Decuplați cablul de alimentare a aprinderii de la bujie. Examinați dacă produsul este deteriorat. Reparați defecțiunile sau solicitați unui agent de service autorizat să le repare.

• Nu fixa ți niciodată de mâner maneta frânei de motor, în mod permanent, atunci când motorul este pornit.

• Poziționați produsul pe o suprafață stabilă, plană și porniți-l. Asigurați-vă că lama nu atinge solul sau alte obiecte.

• Stați întotdeauna în spatele produsului atunci când îl utilizați.

• Mențineți toate roțile pe sol și țineți ambele mâini pe mâner când utilizați produsul. Feriți-vă mâinile și picioarele de cuțitele rotative.

• Nu înclinați produsul când motorul este pornit.

• Fiți atent atunci când trageți produsul în spate.

• Nu ridicați niciodată produsul când motorul este pornit. Dacă trebuie să ridicați produsul, mai întâi opriți motorul și deconectați cablul de alimentare a aprinderii de la bujie.

• Nu mergeți cu spatele în timp ce utilizați produsul.

• Opriți motorul când traversați zone fără iarbă, de exemplu alei din pietriș, piatră și asfalt.

• Nu alergați cu produsul când motorul este pornit. Întotdeauna mergeți în timp ce utilizați produsul.

• Opriți motorul înainte de a schimba înălțimea de tăiere. Nu efectuați niciodată reglări cu motorul pornit.

• Nu lăsați niciodată produsul să iasă din câmpul vizual cu motorul pornit. Opriți motorul și asigurați-vă că echipamentul de tăiere nu se rotește. Instrucțiuni de siguranță pentru utilizare Echipament de protecție personală AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Echipamentele de protecție personală nu pot elimina complet riscul de rănire, însă pot reduce gravitatea rănilor în cazul unui accident. Distribuitorul vă poate ajuta să alegeți echipamentul corect.

• Utilizaţi echipament de protecție a auzului dacă nivelul de zgomot este mai mare de 85 dB.

• Utilizați întotdeauna ghete sau pantofi pentru regim greu de lucru, cu rezistență la alunecare. Nu folosiți pantofi decupați și nu operați produsul desculț.

• Utilizați pantaloni lungi, groși.

• Purtați mănuși de protecție atunci când este necesar, de exemplu atunci când conectați, inspectați sau curățați echipamentul de tăiere. Dispozitivele de siguranță de pe produs AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu utilizați un produs cu dispozitive de siguranță deteriorate. 1510 - 003 - 15.10.2020 243• Verificați regulat dispozitivele de siguranță. Dacă dispozitivele de siguranță sunt defecte, contactați agentul de service Husqvarna. Verificarea capacului de tăiere Capacul de tăiere reduce vibrațiile în produs și scade riscul de rănire de la cuțit.

• Examinați capacul de tăiere și asigurați-vă că nu există defecte, precum fisuri. Manetă frână de motor Maneta frânei de motor oprește motorul. Când maneta frânei de motor este eliberată, motorul se oprește. Pentru a efectua o inspecție a frânei de motor, porniți motorul, apoi eliberați maneta frânei de motor. Dacă motorul nu se oprește în 3 secunde, solicitați unui agent de service autorizat Husqvarna să regleze frâna de motor. (Fig. 12) Pentru a verifica sistemul de amortizare a vibrațiilor AVERTISMENT: Expunerea prelungită la vibrații poate duce la afecțiuni circulatorii sau la deteriorarea nervilor la persoanele cu circulație sanguină deficitară. Solicitați asistență medicală dacă experimentați simptome de expunere prelungită la vibrații. Aceste simptome includ amorțeală, pierderea sensibilității tactile, furnicături, înțepături, durere, pierderea forței, modificări ale culorii sau aspectului pielii. Aceste simptome apar de obicei la degete, la mâini sau la încheieturi. Sistemul de amortizare a vibrațiilor reduce vibrațiile din mâner în timpul operării. Tubul de oțel din mâner și capacul de tăiere reduc vibrațiile. Modelul KLIPPO LB 553S e dispune, de asemenea, de 4 unități de amortizare a vibrațiilor, montate pe mâner.

• Verificați mânerul și unitățile de amortizare a vibrațiilor pentru a vă asigura că nu prezintă daune. (Fig. 13) Verificarea apărătorii de curea (KLIPPO LB 553S e) Apărătoarea de curea scade riscul de vătămare corporală și protejează împotriva proiectării la exterior a curelei de transmisie rupte.

• Asigurați-vă că apărătoarea de curea nu este deteriorată și că este montată corect. (Fig. 14) Amortizor de zgomot Amortizorul de zgomot este proiectat pentru a reduce la minimum nivelul de zgomot și a dirija gazele de eșapament departe de utilizator. Nu utilizați produsul dacă amortizorul de zgomot nu este instalat sau este defect. Un amortizor de zgomot defect determină creșterea nivelului de zgomot și a pericolului de incendiu. AVERTISMENT: Amortizorul de zgomot atinge temperaturi înalte în timpul utilizării, imediat după oprire și atunci când motorul funcționează la turația de mers în gol. Procedați cu atenție în apropierea materialelor și/sau gazelor inflamabile pentru a preveni incendiile. Pentru a verifica amortizorul de zgomot

• Verificați regulat amortizorul de zgomot pentru a vă asigura că este montat corect și nu este deteriorat. Reguli de siguranță referitoare la carburant AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu porniți produsul dacă pe acesta se află carburant sau ulei pentru motor. Îndepărtați carburantul/uleiul nedorit și lăsați produsul să se usuce.

• Dacă vărsați carburantul pe îmbrăcăminte, schimbați imediat hainele.

• Nu vărsați carburantul pe corp - poate provoca vătămări corporale. Dacă vărsați carburant pe corp, utilizați apă și săpun pentru a elimina carburantul.

• Nu porniți produsul dacă motorul prezintă scurgeri. Examinați cu regularitate motorul, pentru a identifica eventuale scurgeri.

• Manipulați cu atenție carburantul. Carburantul este inflamabil, vaporii sunt explozivi și pot cauza vătămări corporale sau deces.

• Nu respirați vaporii de carburant, se pot produce vătămări corporale. Asigurați-vă că fluxul de aer este suficient.

• Nu fumați în apropierea carburantului sau a motorului.

• Nu amplasați obiecte calde în apropierea carburantului sau a motorului.

• Nu adăugați carburant atunci când motorul este pornit.

• Asigurați-vă că motorul este rece înainte de a realimenta.

• Înainte de a realimenta, deschideți lent capacul rezervorului de carburant și eliberați cu atenție presiunea.

• Nu adăugați carburant la motor într-o zonă interioară. Un flux de aer insuficient poate cauza

1510 - 003 - 15.10.2020vătămare corporală sau deces din cauza asfixierii sau a monoxidului de carbon.

• Strângeți până la capăt capacul rezervorului de carburant. Dacă acesta nu este strâns, există pericol de incendiu.

• Înainte de pornire, mutați produsul la o distanță de minimum 3 m/10 ft față de poziția unde ați umplut rezervorul.

• Nu umpleți complet rezervorul de carburant. Căldura provoacă dilatarea carburantului. Păstrați un gol în partea de sus a rezervorului de carburant. Instrucțiuni de siguranță pentru întreținere AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Gazele de eșapament ale motorului conțin monoxid de carbon, care este un gaz inodor, toxic și deosebit de periculos. Nu porniți motorul în interior sau în spații închise.

• Înainte de a efectua întreținerea produsului, opriți motorul și deconectați cablul de alimentare a aprinderii de la bujie.

• Purtați mănuși de protecție când efectuați întreținerea echipamentului de tăiere. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

• Accesoriile și modificările aduse produsului care nu sunt autorizate de către producător pot provoca vătămări corporale grave sau fatale. Nu modificați produsul. Utilizați întotdeauna numai accesorii omologate de producător.

• Dacă întreținerea nu se efectuează corect și periodic, crește pericolul de vătămări corporale și de deteriorare a produsului.

• Efectuați numai operațiile de întreținere care se regăsesc în acest manual al proprietarului. Toate celelalte operații de service trebuie efectuate de către un agent de service autorizat Husqvarna.

• Solicitați unui agent de service autorizat Husqvarna să efectueze în mod regulat operații de service la produs.

• Înlocuiți piesele deteriorate, uzate sau defecte. Asamblarea Introducere AVERTISMENT: Înainte de a asambla produsul, trebuie să citiți și să înțelegeți capitolul privind siguranța. AVERTISMENT: Demontați cablul de la bujie înainte de a asambla produsul. Asamblarea și reglarea mânerului

1. Scoateți piulița mânerului și șaiba de pe placa de pe

2. Fixați mânerul superior în poziție, deasupra

mânerului inferior. ATENŢIE: Evitați prinderea sau deteriorarea cablurilor.

3. Montați șaiba și piulița mânerului. (Fig. 15)

4. Rotiți mânerul în lateral pentru a obține o poziție

bună de operare atunci când folosiți produsul în apropierea unui perete. (Fig. 16)

5. Ajustați mânerul la înălțimea necesară

a) KLIPPO LB 448: Rotiți roțile de reglare de pe cadru pentru a regla mânerul pe verticală. (Fig. 17) b) KLIPPO LB 442: Slăbiți piulița și ajustați mânerul pe verticală. După ce mânerul a ajuns în poziția corectă, strângeți piulița. (Fig. 18) c) KLIPPO LB 553S e: ridicați suportul pentru reglarea mânerului și deplasați mânerul înainte sau înapoi pentru a seta înălțimea mânerului. Înălțimea mânerului poate fi setată în 2 poziții. (Fig. 19) Asamblarea obturatorului pentru resturi vegetale (KLIPPO LB 448)

1. Înclinați produsul pe spate, cu bujia în sus.

2. Introduceți știfturile obturatorului pentru resturi

vegetale în găuri, prin partea interioară a capacului de tăiere. (Fig. 20)

3. Atașați șuruburile pentru obturatorul pentru resturi

vegetale prin partea exterioară a capacului de tăiere. (Fig. 21) 1510 - 003 - 15.10.2020 245Funcţionarea Introducere AVERTISMENT: Înainte de a utiliza produsul, trebuie să citiți și să înțelegeți capitolul privind siguranța. Husqvarna Connect Husqvarna Connect este o aplicație gratuită pentru dispozitivul dvs. mobil. Aplicația Husqvarna Connect vă oferă funcții extinse pentru produsul dvs. Husqvarna:

• Informații pe larg despre produs.

• Informații despre piese pentru produse și service și asistență pentru acestea. Pentru a începe să utilizați Husqvarna Connect

1. Descărcați aplicația Husqvarna Connect pe

dispozitivul dvs. mobil.

2. Înregistrați-vă în aplicația Husqvarna Connect.

3. Urmați pașii cu instrucțiuni din aplicația Husqvarna

Connect pentru a conecta și înregistra produsul. Înainte de a utiliza produsul

1. Citiți cu atenție manualul operatorului și asigurați-vă

că înțelegeți instrucțiunile.

2. Examinați echipamentul de tăiere și asigurați-vă că

este corect montat și reglat. Consultați Pentru a examina echipamentul de tăiere la pagina 248

3. Umpleți rezervorul de carburant. Consultați

4. Umpleți rezervorul de ulei și verificați nivelul uleiului.

Consultați Pentru a verifica nivelul de ulei la pagina

Alimentarea cu carburant Dacă este disponibilă, folosiți benzină alchilată/cu emisii scăzute. Dacă benzina alchilată/cu emisii scăzute nu este disponibilă, folosiți benzină fără plumb sau benzină cu plumb de bună calitate, cu o cifră octanică nu mai mică de 90. ATENŢIE: Nu utilizați benzină cu o cifră octanică mai mică de 90 RON (87 AKI). Aceasta poate deteriora produsul.

1. Deschideți încet capacul rezervorului de carburant

pentru a elibera presiunea.

2. Umpleți încet, cu o canistră de carburant. Dacă

vărsați carburant, îndepărtați-l cu o cârpă și lăsați-l să se usuce.

țați suprafața din jurul capacului rezervorului de carburant.

4. Strângeți până la capăt capacul rezervorului de

carburant Dacă acesta nu este strâns, există pericol de incendiu.

5. Înainte de pornire, mutați produsul la o distanță de

minimum 3 m (10 ft) față de poziția unde ați umplut rezervorul. Pentru a seta înălțimea de tăiere Înălțimea de tăiere poate fi ajustată pe 4 niveluri pentru KLIPPO LB 442, 5 niveluri pentru KLIPPO LB 553S e și 6 niveluri pentru KLIPPO LB 448.

1. Deplasați pârghia pentru înălțimea de tăiere, pentru

a reduce sau a mări înălțimea de tăiere. a) Pentru KLIPPO LB 442, KLIPPO LB 448, deplasați înainte pârghia pentru înălțimea de tăiere, pentru a mări înălțimea. Deplasați în spate pârghia pentru înălțimea de tăiere ca să scădeți înălțimea de tăiere (Fig. 22) b) Pentru KLIPPO LB 553S e, deplasați spre spate pârghia pentru înălțimea de tăiere pentru a mări înălțimea de tăiere. Deplasați înainte pârghia pentru înălțimea de tăiere ca să măriți înălțimea de tăiere (Fig. 23) ATENŢIE: Nu setați o înălțime de tăiere prea scăzută. Cuțitele pot atinge solul dacă suprafața gazonului nu este plană. Pentru a porni produsul

1. Cablul de alimentare a aprinderii trebuie să fie

3. Stați în spatele produsului.

4. Țineți maneta frânei de motor lipită de mâner. (Fig.

5. Țineți mânerul șnurului de pornire cu mâna dreaptă.

6. Trageți încet de șnurul de pornire până ce simțiți o

7. Trageți cu forță pentru a porni motorul.

AVERTISMENT: Nu răsuciți cablul de pornire în jurul mâinii. ATENŢIE: Nu întindeți complet șnurul de pornire. Nu eliberați mânerul șnurului de pornire când acesta este extins. 246 1510 - 003 - 15.10.2020Oprirea produsului

• Pentru a opri doar transmisia, eliberați maneta frânei de motor pe o distanță scurtă.

• Pentru a opri motorul, eliberați complet maneta frânei de motor.

• Închideți supapa de carburant. (Fig. 26) Utilizarea transmisiei pe roți (KLIPPO LB 553S e)

• Apăsați pe pârghia de deplasare. (Fig. 27)

• Înainte de a trage produsul spre spate, decuplați transmisia și împingeți produsul înainte cu aproximativ 10cm.

• Eliberați maneta frânei de motor pe o distanță scurtă pentru a dezactiva transmisia, de exemplu atunci când vă apropiați de un obstacol. Pentru a obține rezultate bune

• Utilizați întotdeauna o lamă ascuțită. O lamă tocită oferă rezultate neregulate, iar suprafața tăiată a ierbii se îngălbenește. De asemenea, o lamă ascuțită folosește mai puțină energie decât o lamă tocită.

• Nu tăiați niciodată mai mult de ⅓ din lungimea ierbii. Inițial, tundeți cu o înălțime mare de tăiere. Verificați rezultatul și coborâți înălțimea de tăiere la un nivel convenabil. Dacă iarba este foarte înaltă, deplasați aparatul încet și tundeți de două ori, dacă este necesar.

• Tăiați de fiecare dată în altă direcție, pentru a preveni formarea de dungi pe gazon. Întreținerea Introducere AVERTISMENT: Înainte de a efectua orice operații de întreținere, citiți și înțelegeți capitolul privind siguranța. Toate lucrările de service și de reparații la produs necesită instruire specială. Garantăm disponibilitatea unor lucrări profesioniste de reparații și service. Dacă distribuitorul dvs. nu este agent de service, solicitați acestuia informații cu privire la cel mai apropiat agent de service. Program de întreținere Intervalele de întreținere sunt calculate având în vedere o utilizare zilnică a produsului. Intervalele se modifică dacă produsul nu este utilizat zilnic. Pentru operațiile de întreținere marcate cu *, consultați instrucțiunile din Dispozitivele de siguran

ă de pe produs la pagina 243

Întreținerea Zilnic Săptămânal Lunar Efectuați o inspecție generală X Examinați nivelul uleiului X Curățați produsul X Curățați filtrul de aer X Examinați echipamentul de tăiere X Examinați capacul de tăiere* X Examinați maneta frânei de motor* X Examinați amortizorul de zgomot* X Examinați sistemul de amortizare a vibrațiilor* X Examinați bujia X Schimbați uleiul (prima dată după 5 ore de utilizare, apoi la fiecare 25 ore de utilizare și anual)

Schimbați filtrul de aer X Examinați sistemul de alimentare cu carburant X 1510 - 003 - 15.10.2020 247Pentru a efectua o inspecție generală

• Asigurați-vă că toate șuruburile și piulițele produsului sunt strânse. Pentru a curăța produsul la exterior

• Folosiți o perie pentru a elimina frunzele, iarba și murdăria.

• Asigurați-vă că priza de aer din partea superioară a motorului nu este înfundată.

• Nu utilizați o instalație de spălare cu presiune ridicată pentru a curăța produsul.

• Dacă utilizați apă pentru a curăța produsul, nu stropiți direct către motor. Verificarea curelei de transmisie și curățarea carcasei angrenajului (KLIPPO LB 553S e)

1. Scoateți șuruburile de pe apărătoarea curelei. (Fig.

2. Trageți apărătoarea curelei înainte și scoateți-o. (Fig.

3. Verificați dacă există daune la cureaua de transmisie

4. Utilizați o perie pentru a îndepărta frunzele, iarba și

murdăria din carcasa angrenajului. (Fig. 29) Pentru a curăța suprafața interioară a capacului de tăiere

1. Așezați produsul pe o parte, cu amortizorul de

zgomot în jos. ATENŢIE: Dacă produsul este așezat cu filtrul de aer în jos, motorul se poate deteriora.

2. Spălați cu apă suprafața interioară a capacului de

tăiere. Pentru a examina echipamentul de tăiere AVERTISMENT: Pentru a preveni pornirea accidentală, decuplați cablul de alimentare a aprinderii de la bujie. AVERTISMENT: Purtați mănuși de protecție când efectuați întreținerea echipamentului de tăiere. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

1. Examinați echipamentul de tăiere pentru a identifica

eventuale deteriorări sau crăpături. Înlocuiți întotdeauna un echipament de tăiere deteriorat.

ți cuțitul pentru a vedea dacă este deteriorat sau tocit. Nota: După ascuțirea cuțitului, acesta trebuie echilibrat. Solicitați unui centru de service să ascută, să monteze la loc și să echilibreze cuțitul. Dacă loviți un obstacol care determină produsul să se oprească, înlocuiți cuțitul deteriorat. Solicitați centrului de service să estimeze dacă lama poate fi ascuțită sau trebuie înlocuită. Pentru a înlocui lama

1. Blocați cuțitul cu o bucată de lemn. (Fig. 30)

2. Îndepărtați bolțul cuțitului, șaiba elastică și cuțitul.

3. Verificați dacă există daune la suportul cuțitului și la

bolțul cuțitului. a) Dacă înlocuiți cuțitul sau suportul cuțitului, înlocuiți și bolțul cuțitului, șaiba elastică și șaiba de fricțiune.

4. Examinați arborele motorului pentru a vă asigura că

5. Când montați un cuțit nou, asigurați-vă că capetele

îndoite sunt îndreptate în direcția capacului de tăiere. (Fig. 32)

6. Poziționați șaiba de fricțiune și cuțitul pe suportul

cuțitului. (Fig. 33)

7. Asigurați-vă de alinierea cuțitului cu centrul arborelui

motorului. (Fig. 34)

8. Blocați cuțitul cu o bucată de lemn. (Fig. 35)

9. Montați șaiba elastică și strângeți bolțul la un cuplu

10. Învârtiți cuțitul cu mâna și asigurați-vă că se rotește

liber. AVERTISMENT: Utilizați mănuși de protecție. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

11. Porniți produsul pentru a efectua un test al cuțitului.

Dacă acesta nu este fixat corect, produsul vibrează sau rezultatele sunt nesatisfăcătoare. Pentru a verifica nivelul de ulei ATENŢIE: Un nivel de ulei prea redus poate deteriora motorul. Efectuați o verificare a nivelului de ulei înainte să porniți produsul.

1. Așezați produsul pe teren drept.

2. Scoateți bușonul rezervorului cu joja atașată.

3. Curățați joja de ulei.

4. Introduceți complet joja în rezervorul de ulei.

a) Pentru : Strângeți bușonul rezervorului de ulei.

1510 - 003 - 15.10.2020b) Pentru KLIPPO LB 448, KLIPPO LB 553S e: Nu strângeți bușonul rezervorului de ulei.

6. Examinați nivelul de ulei de pe jojă.

7. Dacă nivelul uleiului este scăzut, alimentați cu ulei

de motor și verificați din nou nivelul. Înlocuirea uleiului de motor AVERTISMENT: Imediat după oprirea motorului, uleiul de motor este foarte fierbinte. Lăsați motorul să se răcească înainte de a îl goli de ulei. Dacă uleiul de motor intră în contact cu pielea, curățați cu apă și săpun.

1. Pentru , utilizați produsul până când rezervorul de

carburant se golește. Pentru KLIPPO LB 448, KLIPPO LB 553S e, închideți supapa de carburant.

2. Scoateți cablu de alimentare a aprinderii din bujie.

3. Scoateți bușonul rezervorului de ulei.

4. Amplasați sub produs un recipient în care să

colectați uleiul de motor.

5. Înclinați produsul pentru a scurge uleiul de motor din

6. Umpleți cu ulei de motor proaspăt și de tipul

recomandat în Date tehnice la pagina 250

7. Verificați nivelul de ulei. Consultați

Pentru a verifica nivelul de ulei la pagina 248

Filtru de aer Nota: Un filtru de aer aflat în uz timp îndelungat nu poate fi curățat complet. Înlocuiți filtrul de aer la intervale regulate. Întotdeauna înlocuiți un filtru de aer deteriorat. Curățarea filtrului de aer (KLIPPO LB 448) ATENŢIE: Nu lăsați motorul să funcționeze fără un filtru de aer atașat sau dacă filtrul de aer este murdar. ATENŢIE: Înlocuiți filtrul de aer dacă nu poate fi curățat complet sau dacă este deteriorat. Filtrul de aer defectuos cauzează deteriorarea motorului.

1. Apăsați clapetele închizătorii (A), demontați capacul

filtrului de aer (B) și scoateți filtrul de aer (C). (Fig. 37)

ți filtrul de aer de o suprafață dură sau suflați aer comprimat prin filtrul de aer din partea curată a filtrului de aer. ATENŢIE: Nu folosiți o perie pentru a înlătura murdăria, deoarece aceasta împinge murdăria în filtrul de aer.

3. Curățați suportul filtrului de aer (D) și capacul filtrului

de aer cu o cârpă umedă. ATENŢIE: Aveți grijă să nu pătrundă murdărie în conducta de aer (E).

4. Instalați filtrul de aer. Asigurați-vă că filtrul de aer se

etanșează pe suportul filtrului de aer.

5. Montați capacul filtrului de aer, mai întâi cu clapetele

inferioare. Pentru a verifica bujia ATENŢIE: Folosiți întotdeauna tipul recomandat de bujie. Tipul incorect de bujie poate defecta produsul.

• Verificați bujia dacă motorul nu are putere, nu pornește ușor sau nu funcționează corect la turație de mers în gol.

• Pentru a reduce riscul prezenței materialelor nedorite la electrozii bujiei, respectați aceste instrucțiuni: a) Asigurați-vă că turația de mers în gol este corect reglată. b) Asigurați-vă că amestecul este corect. c) Asigurați-vă că filtrul de aer este curat.

• Dacă bujia este murdară, curățați-o și asigurați-vă că distanța dintre electrozi este corectă, consultați Date tehnice la pagina 250 . (Fig. 38)

• Înlocuiți bujia atunci când este necesar. Pentru a examina sistemul de alimentare cu carburant

• Examinați bușonul rezervorului de carburant și garnitura bușonului rezervorului de carburant pentru a vă asigura că nu există deteriorări.

• Examinați furtunul de carburant pentru a vă asigura că nu există scurgeri. Dacă furtun de carburant este deteriorat, trebuie înlocuit de către un agent de service. 1510 - 003 - 15.10.2020 249Transportul, depozitarea şi eliminarea Transportul și depozitarea

• Pentru depozitarea și transportul produsului și a carburantului, asigurați-vă că nu există scurgeri și gaze. Scânteile sau flăcările deschise, de exemplu cele provenite de la dispozitive sau boilere electrice, pot cauza un incendiu.

• Utilizați întotdeauna recipiente omologate pentru depozitarea și transportarea combustibilului.

• Goliți rezervorul de carburant și depozitați produsul pentru o perioadă lungă de timp. Eliminați carburantul într-o locație de eliminare autorizată

• Fixați în siguranță produsul în timpul transportului pentru a preveni daunele și accidentele.

• Păstrați produsul într-o zonă restricționată pentru a preveni accesul copiilor sau al persoanelor neautorizate.

• Păstrați produsul într-un spațiu uscat și ferit de îngheț. Dezafectarea

• Respectați cerințele de reciclare și reglementările locale aplicabile.

• Eliminați toate substanțele chimice, precum uleiul de motor sau carburantul, la un centru de service sau într-o locație de eliminare autorizată.

• Atunci când produsul nu mai este în uz, trimiteți-l la un distribuitor Husqvarna sau casați-l într-o locație de reciclare. Date tehnice Date tehnice KLIPPO LB 442 KLIPPO LB 448 KLIPPO LB 553S e Motor Marcă Honda Honda Honda Cilindree, cm

Turație, rpm 2900 2900 2900 Putere nominală de ieșire motor, kW

Puterea nominală indicată a motorului este puterea de ieșire medie netă (la turația specificată) a unui motor de producție normal pentru modelul de motor, măsurată conform standardului SAE J1349/ISO1585. Motoare- le de producție în masă pot prezenta valori diferite de aceasta. Puterea de ieșire efectivă pentru motorul insta- lat pe produsul final va depinde de viteza de funcționare, de condițiile de mediu și de alte valori.

Utilizați ulei pentru motor de calitate SG–SH. Consultați diagrama de vâscozitate din manualul producătorului motorului și selectați vâscozitatea optimă pe baza temperaturii exterioare preconizate. 250 1510 - 003 - 15.10.2020KLIPPO LB 442 KLIPPO LB 448 KLIPPO LB 553S e Emisii de zgomot

Nivel de putere acustică măsurat dB(A) 92 90 94 Nivel de putere acustică garantat L

Nivel de presiune a sunetului la urechea ope- ratorului, dB(A)

Niveluri de vibrații, a hveq

4,5 4,5 4,1 Echipament de tăiere Înălțime de tăiere, mm 34-55 30-60 28-65 Lățime de tăiere, mm 420 480 530 Cuțit Iarbă mărunțită - 42

5028812-10 Iarbă mărunțită - 48

5028813-10 Iarbă mărunțită - 53

Emisiile de zgomot în mediu măsurate ca putere acustică (L

) în conformitate cu directiva CE 2000/14/CE.

Presiunea nivelului de zgomot conform ISO 5395. Datele raportate pentru presiunea nivelului de zgomot pre- zintă o distribuție statistică tipică (abatere standard) de 1,2 dB(A).

Nivelul de vibrații conform ISO 5395. Datele raportate pentru nivelul de vibrații prezintă o dispersie statistică tipică (abatere standard) de 0,2 m/s

1510 - 003 - 15.10.2020 251Declarație de conformitate CE Declarație de conformitate CE Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel.: +46- 36-146500, declară că mașinile pentru tuns gazonul Husqvarna KLIPPO LB 442, KLIPPO LB 448, KLIPPO LB 553S e începând cu numerele de serie 2020xxxxxxx respectă cerințele DIRECTIVEI CONSILIULUI:

• din 17 mai 2006 „referitoare la utilaje” 2006/42/CE

• din 26 februarie 2014 „referitoare la compatibilitatea electromagnetică” 2014/30/UE

• din 8 mai 2000 „referitoare la emisiile de zgomot în mediul înconjurător” 2000/14/CE

• din 8 iunie 2011 privind „restricțiile de utilizare a anumitor substanțe periculoase la echipamente electrice și electronice” 2011/65/UE Informațiile privind emisiile de zgomot sunt specificate în secțiunea Date tehnice. Au fost aplicate următoarele standarde: EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012, EN 50581:2012 În absența altor indicații, standardele menționate mai sus reprezintă cele mai recente versiuni publicate. Organismul notificat: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala a emis rapoarte privind evaluarea conformității cu anexa VI la DIRECTIVA CONSILIULUI 2000/14/CE din 8 mai 2000 „referitoare la emisiile de zgomot în mediul înconjurător”. Huskvarna, 2020-09-16 Claes Losdal, Director de Dezvoltare/Produse pentru grădină (reprezentant autorizat al Husqvarna AB și responsabil cu documentația tehnică)
