ПОСІБНИК КОРИСТУВАЧА GX 560 HUSQVARNA

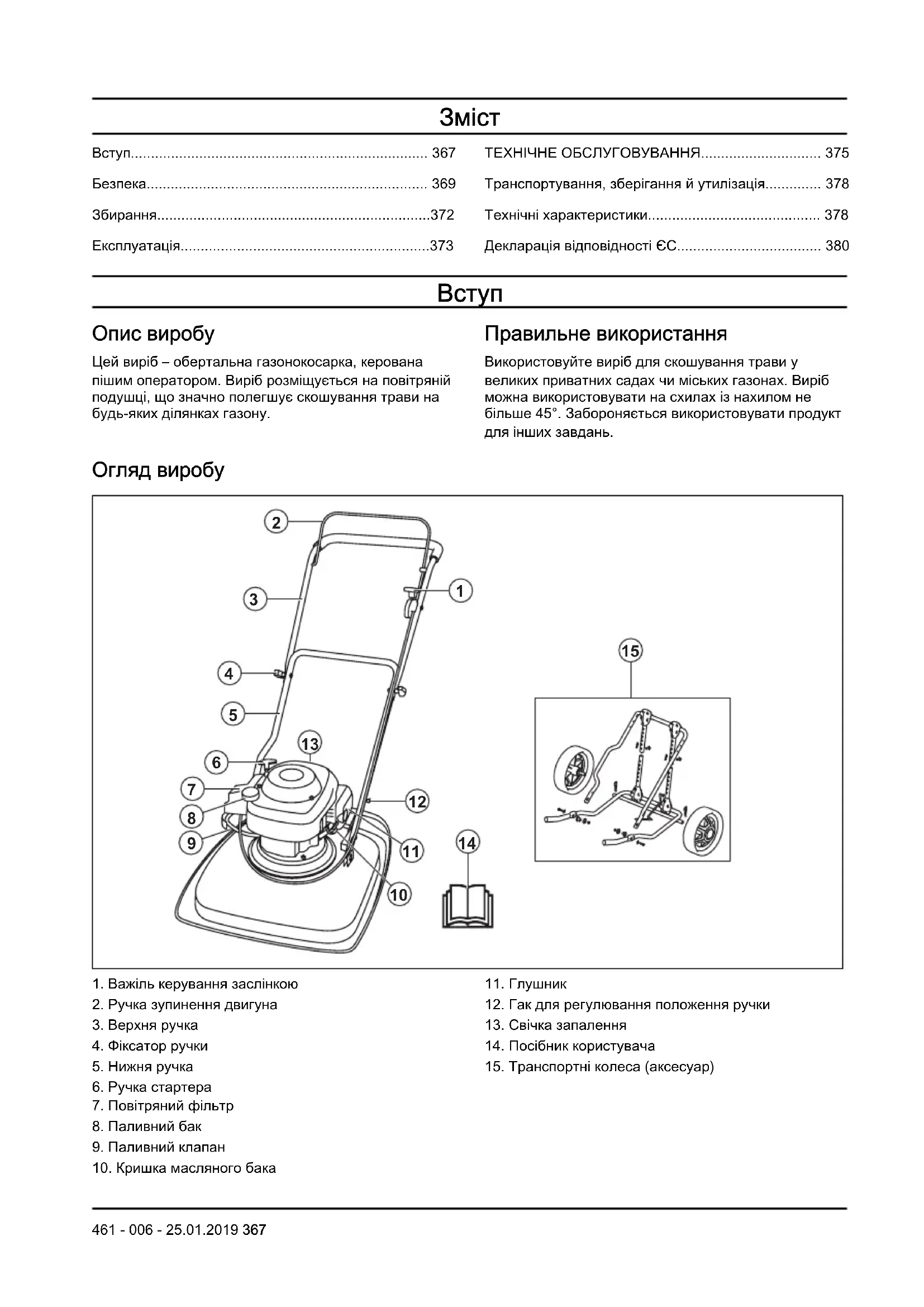

461 - 006 - 25.01.2019Зміст

• Вступ p. 367
• Безпека p. 369
• Збирання p. 372
• Експлуатація p. 373
• ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ p. 375
• Транспортування, зберігання й утилізація p. 378
• Технічні характеристики p. 378
• Декларація відповідності ЄС p. 380

Опис виробу Цей виріб – обертальна газонокосарка, керована пішим оператором. Виріб розміщується на повітряній подушці, що значно полегшує скошування трави на будь-яких ділянках газону. Правильне використання Використовуйте виріб для скошування трави у великих приватних садах чи міських газонах. Виріб можна використовувати на схилах із нахилом не більше 45°. Забороняється використовувати продукт для інших завдань. Огляд виробу

1. Важіль керування заслінкою

2. Ручка зупинення двигуна

7. Повітряний фільтр

10. Кришка масляного бака

12. Гак для регулювання положення ручки

13. Свічка запалення

14. Посібник користувача

15. Транспортні колеса (аксесуар)

461 - 006 - 25.01.2019 367Символи на виробі

ПОПЕРЕДЖЕННЯ: Недбале чи неправильне використання може призвести до травм або смерті користувача чи інших осіб. Перед користуванням виробом уважно прочитайте посібник користувача та переконайтеся, що ви зрозуміли всі

Увага: обертальне лезо. Не наближайте до нього руки та ноги. Увага: обертальні частини. Не наближайте до нього руки та ноги. Остерігайтеся рикошету й об’єктів, які можуть вилітати з-під виробу. Сторонні особи та тварини повинні знаходитися на безпечній відстані від робочої зони. Перед проведенням ремонтних робіт або обслуговування необхідно зупинити двигун та витягнути провід запалювання. Цей виріб відповідає вимогам ЄС. Рівень випромінювання шуму в середовище відповідає директиві Європейської Спільноти. Рівень випромінювання шуму виробу вказано в розділі «Технічні дані» і на паспортній

Паливний клапан відкритий. Паливний клапан закритий. Вихлопні гази з двигуна містять монооксид вуглецю, отруйний та дуже небезпечний газ без запаху. Не заводьте виріб у приміщенні чи в замкненому просторі. Небезпека загоряння. Перед заправкою пальним обов’язково зупиніть

Зверніть увагу: Інші позначення на виробі відповідають вимогам спеціальних сертифікатів для інших торгових зон. ЄС V ПОПЕРЕДЖЕННЯ: Внесення змін у двигун позбавляє чинності сертифікацію ЄС для цього виробу. Відповідальність за якість продукції Відповідно до законів про відповідальність за якість продукції ми не несемо відповідальності за будь-які пошкодження, спричинені роботою наших виробів,

• виріб був неправильно відремонтований;

• виріб був відремонтований із використанням деталей, виготовлених не виробником або не затверджених ним;

• виріб обладнаний аксесуаром, виготовленим не виробником або не затвердженим ним;

• виріб був відремонтований у неавторизованому сервісному центрі або неавторизованою

461 - 006 - 25.01.2019Безпека

Визначення щодо безпеки Попередження, застереження й примітки служать для наголошення на особливо важливих положеннях

ПОПЕРЕДЖЕННЯ: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека поранення або смерті оператора чи інших осіб, що знаходяться поруч. УВАГА: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека пошкодження виробу, інших матеріалів або навколишніх

Зверніть увагу: Використовується для надання додаткової інформації щодо певної ситуації. Загальні правила техніки безпеки ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Цей виріб може бути небезпечним у разі неправильного або недбалого використання. Порушення правил техніки безпеки може призвести до травм або смерті.

• Під час роботи цього виробу утворюється електромагнітне поле. Це поле може за деяких умов взаємодіяти з активними чи пасивними медичними імплантатами. Щоб зменшити ризик тяжких або смертельних травм, рекомендуємо особам із медичними імплантатами проконсультуватися зі своїм лікарем і виробником медичного імплантату перед початком експлуатації цього виробу.

• Завжди будьте обережні та керуйтеся здоровим глуздом. Якщо ви маєте сумніви щодо того, як користуватися виробом у конкретній ситуації, припиніть роботу та проконсультуйтеся з дилером Husqvarna.

• Пам’ятайте, що оператор несе відповідальність за нещасні випадки, в результаті яких постраждали інші особи або їхнє майно.

• Підтримуйте виріб чистим. Переконайтеся, що знаки та наклейки знаходяться в читабельному

• Не дозволяйте використовувати виріб стороннім людям доки не переконаєтеся, що вони прочитали та зрозуміли весь зміст посібника користувача.

• Не давайте використовувати прилад дітям.

• Не давайте використовувати прилад особам, що не ознайомилися з інструкціями.

• Завжди наглядайте за особами з обмеженими фізичними чи розумовими можливостями, що використовують виріб. Біля виробу, що працює, повинна завжди знаходитися відповідальна доросла особа.

• Забороняється використовувати виріб, якщо ви втомлені, хворі, чи перебуваєте під впливом наркотиків, алкоголю або медикаментів. Ці фактори мають негативний вплив на ваш зір, зосередженість, свідомість та координацію рухів.

• Забороняється використовувати виріб у разі його несправності.

• Забороняється зміни в конструкцію виробу чи використовувати виріб, якщо є підозра, що його було змінено сторонніми особами. Безпека в робочій зоні ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Перед використанням виробу приберіть із робочої зони всі гілки, лозу, каміння та інші незакріплені предмети.

• Предмети, що потраплять на різальне обладнання, можуть відлетіти та поранити сторонніх осіб або пошкодити інші предмети. Сторонні особи та тварини повинні знаходитися на безпечній відстані від виробу.

• Забороняється використовувати виріб у разі туману, дощу, сильного вітру, холодної погоди, ризику виникнення блискавки або за інших несприятливих погодних умов. Використання виробу за поганої погоди чи на вологих ділянках може негативно вплинути на вашу пильність. Погані погодні умови можуть призвести до небезпечних умов праці.

• Бережіться осіб, предметів і ситуацій, які можуть зашкодити безпечній роботі виробу.

• Остерігайтеся коріння, каміння, гілок, ям, канав та інших перешкод. Висока трава може погіршити

• Скошування трави на схилах може бути небезпечним. Не використовуйте виріб на ділянках із нахилом понад 45°. Забороняється косити траву на вологих схилах.

• Під час скошування трави на схилах тримайте ноги на рівній поверхні та пересувайте виріб так, щоб він був нижче вас відносно схилу.

• Використовуйте виріб на схилах у горизонтальному напрямку. Не рухайтеся вверх і

369• Будьте обережні, наближаючись до прихованих кутів та предметів, які можуть закривати поле

Техніка безпеки ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Використовуйте виріб лише для скошування трав’яних газонів. Заборонено використовувати виріб для інших цілей.

• Використовуйте засоби індивідуального захисту.

Засоби індивідуального захисту на сторінці

• Забороняється запускати двигун у закритому приміщенні або поблизу легкозаймистих матеріалів. Вихлопні дими мають високу температуру й можуть містити іскри, що можуть призвести до пожежі.

• Забороняється використовувати виріб без правильно встановленого леза та всіх кожухів. Неправильно встановлене лезо може від’єднатися та призвести до травм.

• Слідкуйте, щоб лезо не зачіпляло сторонні предмети на кшталт каміння та коріння. Це може призвести до пошкодження леза та згинання вала двигуна. Зігнута вісь викликає значні вібрації та призводить до ризику від’єднання леза від

• У разі удару леза об будь-який сторонній предмет чи появи вібрації негайно зупиніть виріб. Від’єднайте провід запалювання від свічки запалювання. Перевіряйте виріб на наявність пошкоджень. Виправляйте пошкодження або здавайте виріб на ремонт в авторизований центр обслуговування.

• Забороняється закріпляти ручку зупинення двигуна на рукоятці, коли працює двигун.

• Поставте виріб на тверду рівну поверхню та ввімкніть його. При цьому лезо не повинно торкатися землі або інших предметів.

• Під час роботи з виробом завжди залишайтеся позаду нього.

• Під час роботи з виробом обидві руки треба тримати на ручці. Тримайте руки та ноги на відстані від лез, що обертаються.

• Будьте обережні під час руху у зворотному

• Не підіймайте виріб, коли працює двигун. Якщо виріб треба підняти, спочатку вимкніть двигун і від’єднайте провід запалювання від свічки запалювання.

• Не рухайтеся у зворотному напрямку під час роботи з виробом.

• Вимикайте двигун під час руху через ділянки без трави на кшталт доріжок із гравію, каменю або

• Не бігайте з виробом, коли двигун увімкнений. Під час роботи з виробом необхідно ходити зі звичайною швидкістю.

• Забороняється залишати виріб без нагляду, коли двигун працює. Зупиніть двигун і дочекайтеся зупинення різального обладнання. Правила техніки безпеки під час використання Засоби індивідуального захисту ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Особисте захисне спорядження не може повністю усунути небезпеку травмування, але при нещасному випадку воно знизить ступінь важкості травми. Дозвольте дилеру допомогти вам із вибором підходящого обладнання.

• Використовуйте взуття із захистом від ковзання для роботи у важких умовах. Забороняється використовувати відкрите взуття або працювати взагалі без нього.

• Використовуйте цупкі довгі штани.

• За потреби використовуйте рукавички, наприклад, якщо необхідно приєднати, оглянути або почистити різальне обладнання. Механізми безпеки на пристрої ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Не використовуйте виріб із пошкодженими захисними пристроями.

• Регулярно перевіряйте захисні пристрої. У випадку пошкодження захисних пристроїв зверніться до центру обслуговування Husqvarna. Перевірка кожуха леза Кожух леза частково поглинає вібрацію виробу та знижує небезпеку травмування лезом.

• Огляньте кожух леза та переконайтеся, що він не має пошкоджень на кшталт тріщин. Ручка зупинення двигуна Ручка зупинення двигуна зупиняє двигун. За відпускання ручки зупинення двигуна він зупиняється. Щоб перевірити роботу гальма двигуна, запустіть двигун, а потім відпустіть ручку зупинення. Якщо двигун не зупиняється протягом 3 секунд, необхідно передати виріб в авторизований центр

461 - 006 - 25.01.2019обслуговування Husqvarna для налаштування гальма

Глушник зменшує рівень шуму та відводить вихлопні гази подалі від оператора. Не використовуйте виріб із пошкодженим глушником або взагалі без глушника. В разі пошкодження глушника збільшується рівень шуму та підвищується небезпека загоряння. Регулярно оглядайте глушник, стежте, щоб він був правильно під’єднаний та справний. УВАГА: Під час роботи виробу та відразу після роботи, а також під час роботи двигуна на холостих обертах глушник сильно нагрівається. Зважайте на легкозаймисті матеріали та/або випари, щоб не допустити пожежі. Заходи безпеки під час роботи з паливом ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Не запускайте виріб, якщо на ньому залишилося пальне або моторна олива. Приберіть непотрібне пальне/оливу та дайте виробу просохнути.

• Якщо ви пролили пальне на свій одяг, негайно переодягніться.

• Не допускайте потрапляння пального на тіло, адже це може призвести до травм. Для видалення пального, що потрапило на тіло, використовуйте мило та воду.

• Не запускайте виріб у разі наявності протікання у двигуні. Регулярно перевіряйте двигун на протікання.

• Будьте обережні при поводженні з пальним. Пальне є легкозаймистою речовиною, а його пари вибухонебезпечні та можуть призвести до травм або смерті.

• Не вдихайте вихлопні гази, це може призвести до травм. Забезпечте належне провітрювання.

• Не паліть біля пального або двигуна.

• Не кладіть біля пального або двигуна теплі

• Не доливайте пальне в працюючий виріб.

• Перед заправленням переконайтеся, що двигун

• Перед заправленням повільно відкрийте кришку паливного бака, обережно зменшивши тиск.

• Не заправляйте виріб у приміщенні. Недостатнє провітрювання може призвести до травм або смерті внаслідок задухи чи отруєння моноксидом

• Затягуйте кришку паливного бака повністю. Якщо кришку паливного бака не затягнуто, існує ризик виникнення пожежі.

• Перед запуском пересуньте виріб на 3 м від місця, де ви заправляли його.

• Не заливайте в паливний бак занадто багато

Правила техніки безпеки під час обслуговування ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Вихлопні гази з двигуна містять монооксид вуглецю, отруйний та дуже небезпечний газ без запаху. Забороняється заводити виріб у приміщенні чи в замкненому просторі.

• Перед тим, як почати технічне обслуговування виробу, вимкніть двигун та від’єднайте провід запалювання від свічки запалювання.

• Під час технічного обслуговування різального обладнання використовуйте захисні рукавиці. Лезо дуже гостре, ним можна легко порізатися.

• Встановлення аксесуарів, виготовлених не виробником, або внесення змін, не затверджених ним, може призвести до серйозної травми чи смерті. Вносити зміни в виріб забороняється. Використовуйте лише сертифіковані виробником

• Якщо не проводити правильне та регулярне технічне обслуговування, виникає небезпека травм та пошкодження виробу.

• Виконуйте технічне обслуговування лише так, як це наведено в цьому посібнику користувача. Будь-які інші види обслуговування повинні проводитися в авторизованому центрі обслуговування Husqvarna.

• Регулярне обслуговування виробу може проводити авторизований центр обслуговування Husqvarna.

• Замінюйте пошкоджені, зношені або зламані

461 - 006 - 25.01.2019

371Збирання Монтаж нижньої ручки

1. Просуньте гак, закріплений на ручці (A), черезцентральний отвір (B) у напрямку, указаномустрілкою (C).

2. Поверніть рукоятку на 90° за годинниковоюстрілкою, щоб встановити краї нижньої ручки міжскобами (D) на кожусі леза.3. Вставте штифти з головками й отворами дляшпильки (A) крізь скоби та краї нижньої ручки.Зафіксуйте стопорні шпильки (B).

Монтаж верхньої ручки

1. Встановіть нижню ручку в положення паркування(див. Регулювання положення ручки на сторінці

2. Переконайтеся, що важіль керування заслінкоюрозташований на лівому боці виробу, якщодивитися на виріб ззаду.3. Вирівняйте отвори на верхній ручці з отворами нанижній ручці та встановіть гвинти, шайби йфіксувальні голівки.4. Скористайтеся ременями для кріплення кабелівдо рукоятки.УВАГА: Переконайтеся, що натягкабелів не занадто високий. Монтаж транспортних коліс (аксесуари)

1. Просуньте гак, закріплений на ручці (A), черезцентральний отвір (B) у напрямку, указаномустрілкою (C).

2. Поверніть рукоятку на 90° за годинниковоюстрілкою, щоб встановити краї нижньої ручки міжскобами (D) на кожусі леза.3. Вставте втулку (A) крізь скоби та краї нижньоїручки.

461 - 006 - 25.01.20194. Під’єднайте колісну раму (A) до різальної деки задопомогою гвинтів (B), шайб (C, D) і стопорнихгайок (E).

5. Вставте нижні подовжувальні трубки у верхніподовжувальні трубки.6. Вставте штифти з головками й отворами дляшпильки (A) крізь подовжувальні трубки тазафіксуйте їх за допомогою стопорних шпильок. (B).

ПОПЕРЕДЖЕННЯ: Перед експлуатацієювиробу обов’язково прочитайте йусвідомте зміст розділу про заходибезпеки. Перед початком роботи з виробом 1. Уважно прочитайте посібник користувача тапереконайтеся, що ви зрозуміли всі вказівки.2. Огляньте різальне обладнання та переконайтеся,що воно правильно встановлено та налаштовано.Див. Перевірка різального обладнання на сторінці

3. Наповніть паливний бак. Див. Заправленняпаливом на сторінці 373

4. Наповніть паливний бак та перевірте рівеньоливи. Див. Заливання та заміна моторної оливина сторінці 377

Заправлення паливом Якщо є можливість, використовуйте бензин з низькимрівнем викидів/бензин-алкілат. Якщо можливостівикористовувати бензин із низьким рівнем викидів/бензин-алкілат немає, використовуйте якіснийнеетилований або етилований бензин.Використовуйте бензин з октановим числом 90(дослідницьке октанове число (RON)) із ПівнічноїАмерики (противодетонаційний індекс (AKI) 87 уПівнічній Америці) або вищим, і з вмістом етанолу невище 10 % (E10).УВАГА: Не використовуйте бензин зоктановим числом менше 90 RON ізПівнічної Америки (87 AKI у ПівнічнійАмериці). Це може призвести допошкодження виробу.1. Повільно відкрутіть кришку паливного бака, щобвивільнити тиск.2. Повільно влийте пальне з каністри. У разіпроливання пального витріть його ганчіркою абодайте йому висохнути.3. Витріть поверхню біля кришки паливного бака.4. Затягуйте кришку паливного бака повністю. Якщокришку паливного бака не затягнуто, існує ризиквиникнення пожежі.5. Перед запуском пересуньте виріб на 3 м відмісця, де ви заправляли його. Регулювання положення ручки

1. Підніміть гак (A).

B C 2. Пересуньте гак вперед, щоб встановити ручку вположення паркування (B).3. Пересуньте гак назад, щоб встановити ручку вположення скошування (С). Запуск виробу 1. Переконайтеся, що провід запалюванняпід’єднаний до свічки запалювання.2. Встановіть ручку в положення паркування (див. Регулювання положення ручки на сторінці 373

461 - 006 - 25.01.2019

3733. Відкрийте клапан подачі палива.

4. Відрегулюйте положення важеля керування

a) Якщо двигун холодний, установіть заслінку в положення заслінки. b) Якщо двигун гарячий, установіть заслінку в робоче положення.

5. Утримуйте ручку зупинення двигуна біля

7. Тримайте верхню частину нижньої ручки правою

рукою та нахиліть виріб.

8. Утримуйте ручку троса стартера правою рукою.

9. Повільно потягніть ручку троса стартера доки не

відчуєте деякий спротив.

10. Потягніть шнур сильно, щоб запустити двигун.

11. Коли двигун досягне максимальної швидкості,

обережно опустіть виріб на землю.

12. Коли двигун буде гарячим, переконайтеся, що

заслінка встановлена в робоче положення.

13. Встановіть рукоятку в положення скошування

Регулювання положення ручки на сторінці

ПОПЕРЕДЖЕННЯ: Не намотуйте трос стартера на руку. Зупинка виробу

• Нахиліть виріб і відпустіть ручку гальма двигуна.

• Коли двигун зупиниться, опустіть виріб.

• Встановіть ручку в положення паркування (див. Регулювання положення ручки на сторінці 373

• Закрийте клапан подачі палива. Забезпечення ефективної роботи

• Завжди користуйтеся гострим лезом. Тупе лезо ріже нерівно, а трава на поверхні розрізу жовтіє. Крім того, гостре лезо споживає менше енергії за

• Не скошуйте більше ⅓ довжини трави. Спочатку треба виконувати скошування з великою висотою різання. Оцініть результат і зменште висоту зрізання на потрібну вам. Якщо трава дуже довга, ведіть газонокосарку повільно і виконайте скошування двічі, якщо це необхідно.

• Косіть щоразу в різних напрямках, щоб на газоні не було смуг.

461 - 006 - 25.01.2019ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

ПОПЕРЕДЖЕННЯ: Перед виконанням робіт із технічного обслуговування обов’язково прочитайте й усвідомте зміст розділу про заходи безпеки. Для всіх робіт з обслуговування та ремонту необхідна спеціальна підготовка. Ми гарантуємо доступність послуг із професійного ремонту та обслуговування. Якщо ваш дилер не є одночасно центром обслуговування, зверніться до нього по інформацію щодо найближчого центру обслуговування. Перед обслуговуванням ПОПЕРЕДЖЕННЯ: У разі необхідності встановити виріб на бік, дотримуйтеся цих інструкцій, щоб уникнути травмування та пошкодження самого виробу.

1. Закрийте клапан подачі палива.

2. Дайте двигуну пропрацювати, доки він не

3. Від’єднайте кабель свічки запалювання.

4. Нахиліть виріб набік так, щоб повітряний фільтр

(А) був зверху, а глушник – знизу.

Графік технічного обслуговування Інтервали технічного обслуговування вказані з урахуванням щоденного використання виробу. Інтервали змінюються для іншої частоти використання виробу. Інформацію щодо елементів технічного обслуговування, помічених знаком * див. у

безпеки на пристрої на сторінці 370

Технічне обслуговування Щодня Щотижня Щомісяця Загальна перевірка X Перевірка рівня оливи X Очищення виробу X Перевірка різального обладнання X Перевірка кожуха леза* X Перевірка ручки зупинення двигуна* X Перевірка повітряного фільтра X Перевірка глушника* X Перевірка свічки запалювання X Почистьте повітряний фільтр X Замініть повітряний фільтр X

461 - 006 - 25.01.2019 375Технічне обслуговування Щодня Щотижня Щомісяця

Перевірка паливної системи X Процедура загальної перевірки

• Переконайтеся, що всі гайки й гвинти на виробі

Чищення виробу ПОПЕРЕДЖЕННЯ: Перед очищенням виробу знизу, виконайте інструкції, наведені в розділі

обслуговуванням на сторінці 375

УВАГА: Для чищення виробу забороняється використовувати мийні засоби, бензин чи розчинники. Це може призвести до пошкодження пластикових

• Для чищення виробу не використовуйте миючий апарат високого тиску.

• У разі використання води для чищення виробу, забороняється лити її безпосередньо на двигун.

• Прибирайте листя, траву та бруд за допомогою

• Переконайтеся, що отвори всмоктування холодного повітря не засмічені.

• Зніміть вентилятор (див. Заміна леза та вентилятора на сторінці 376 ) і очистьте його за допомогою щітки.

• Очистьте поверхню виробу сухою ганчіркою.

• Очистьте поверхні під виробом за допомогою шкребка, щоб видалити накопичення трави й

Перевірка різального обладнання ПОПЕРЕДЖЕННЯ: Зніміть провід запалювання зі свічки запалювання, щоб попередити ненавмисний запуск. ПОПЕРЕДЖЕННЯ: Під час технічного обслуговування різального обладнання використовуйте захисні рукавиці. Лезо дуже гостре, ним можна легко порізатися.

1. Перевірте різальне обладнання на наявність

пошкоджень або тріщин. Обов’язково замінюйте пошкоджене різальне обладнання.

2. Огляньте лезо на предмет пошкоджень або

затуплення. Зверніть увагу: Після гостріння леза необхідно відрегулювати його баланс. Гостріння, заміну та балансування леза необхідно проводити в центрі обслуговування. У разі потрапляння на перешкоду, що призвела до зупинки двигуна, замініть пошкоджене лезо. Спеціалісти центру обслуговування мають провести оцінювання стану леза та надати консультацію щодо необхідності його гостріння або заміни. Заміна леза та вентилятора ПОПЕРЕДЖЕННЯ: Використовуйте міцні робочі рукавиці. Лезо дуже гостре, ним можна легко порізатися.

1. Підготуйте виріб до обслуговування (див.

обслуговуванням на сторінці 375

2. Міцно тримайте вентилятор і поверніть болт леза

(A) проти годинникової стрілки, щоб зняти його.

3. Зніміть лезо (B), розпірки висоти різання (C) і

4. Перевірте болт леза та вентилятор на предмет

5. Встановіть вентилятор у початкове положення.

Якщо були додані розпірки висоти різання, переконайтеся, що в отвори вентилятора вставлені шпильки.

6. Встановіть нове лезо. Переконайтеся, що

шпильки на вентиляторі (E) вставлені в отвори (F)

7. Під час встановлення нового леза направляйте

розміщені під кутом кінці в напрямку землі.

8. Встановіть болт леза крізь центральній отвір леза

(G) і вручну затягніть за годинниковою стрілкою.

9. Міцно тримайте вентилятор і затягніть болт леза

за допомогою гайкового ключа.

10. Прокрутіть лезо рукою та переконайтеся, що воно

461 - 006 - 25.01.201911. Запустіть виріб, щоб перевірити роботу леза. У

разі неправильного встановлення леза у виробі буде спостерігатися вібрація або результат скошування буде незадовільний. Налаштування висоти різання Для зменшення висоти різання додайте розпірки висоти різання. Для збільшення висоти різання приберіть розпірки висоти різання. Зверніть увагу: Не використовуйте більше 2 розпірок висоти різання.

1. Підготуйте виріб до обслуговування (див.

обслуговуванням на сторінці 375

2. Зніміть болт леза та лезо (див.

Заміна леза та вентилятора на сторінці 376

3. Встановіть 1 чи 2 розпірки висоти різання (A) між

вентилятором і лезом. Встановіть отвори на першій розпірці висоти різання в шпильки на вентиляторі (В). Встановіть шпильки на другій розпірці висоти різання в отвори на першій

4. Встановіть лезо на розпірку висоти різання.

Переконайтеся, що шпильки на розпірці висоти різання вставлені в отвори (С) на лезі.

5. Встановіть лезо та болт леза (див

Заміна леза та вентилятора на сторінці 376

Заливання та заміна моторної оливи

• Інформацію щодо заливання та заміни моторної оливи див. у посібнику користувача для двигуна. Очищення повітряного фільтра

Забороняється експлуатувати виріб без повітряного фільтра або в разі, якщо він забруднений. Це зменшує ефективність роботи та може призвести до пошкодження двигуна.

1. Натисніть на засувки (A), зніміть кришку

повітряного фільтра (B) і вийміть сам фільтр (C).

2. Постукайте повітряним фільтром по пласкій

поверхні, щоб вибити з нього частинки бруду. Також ви можете продути повітряний фільтр стисненим повітрям із чистої сторони. УВАГА: Не використовуйте щітку для очищення, адже це просуває бруд всередину фільтра.

3. Очистьте тримач повітряного фільтра (D) і кришку

фільтра вологою ганчіркою. УВАГА: Не допускайте потрапляння бруду в повітропровід, що веде до карбюратора (Е).

4. Встановіть повітряний фільтр у початкове

положення. Переконайтеся, що повітряний фільтр щільно сів на тримач фільтра.

5. Встановлюйте кришку повітряного фільтра

спершу нижніми засувками. Перевірка свічки запалювання

Завжди користуйтеся рекомендованими свічками запалення. Неправильний тип свічки запалювання може призвести до пошкодження виробу.

• У разі, якщо двигун втрачає потужність, його важко запустити або він погано працює на холостому ходу, необхідно перевірити свічку запалювання.

• Щоб зменшити ризик потрапляння зайвих предметів на електроди свічки запалювання, дотримуйтеся таких інструкцій: a) переконайтеся, що швидкість холостого ходу встановлено правильно; b) переконайтеся в правильності змішування паливної суміші; c) переконайтеся, що повітряний фільтр чистий.

461 - 006 - 25.01.2019

377• Якщо свічка забруднена, її слід очистити та переконатися, що між електродами встановлено правильний зазор, див.

• За необхідності замініть свічку запалювання. Перевірка паливної системи

• Перевірте кришку паливного бака та її ущільнювач на предмет пошкоджень.

• Перевірте шланг подачі пального на предмет протікань. У разі пошкодження шланга подачі пального замініть його в центрі обслуговування. Транспортування, зберігання й утилізація Транспортування та зберігання

• У разі транспортування та зберігання виробу та пального необхідно переконатися у відсутності протікань та випарів. Іскри або відкритий вогонь, наприклад, від електричних пристроїв, можуть спричинити пожежу.

• Для зберігання та транспортування палива слід використовувати лише сертифіковані резервуари.

• Спорожніть паливний бак у разі, якщо виріб зберігатиметься протягом тривалого часу. Утилізуйте паливо у відповідних місцях для

• Під час транспортування закріплюйте виріб безпечним чином, щоб уникнути пошкоджень та нещасних випадків.

• Зберігайте виріб у закритому приміщенні, куди не зможуть отримати доступ діти та особи без належної підготовки.

• Зберігайте виріб у сухому місці за температури нижче 0 градусів. Підготовка до зберігання Виріб необхідно підготовлювати до зберігання наприкінці сезону й за необхідності зберігання протягом більше ніж 30 днів.

1. Зупиніть двигун і закрийте паливний клапан.

2. Запустіть двигун і нахиліть виріб приблизно на

10 см у бік глушника.

3. Коли двигун зупиниться, відпустіть ручку гальма

4. Від’єднайте кабель свічки запалювання.

5. Злийте паливо з паливного бака.

6. Вийміть свічку запалювання й залийте 5 мл

моторної оливи через отвір для свічки запалювання.

7. Потягніть рукоятку стартера 3 рази, щоб

розподілити оливу у двигуні.

8. Перевірте свічку запалювання (див.

свічки запалювання на сторінці 377

під’єднуйте кабель свічки запалювання.

9. Почистьте повітряний фільтр (див

повітряного фільтра на сторінці 377

10. Перевірте різальне обладнання (див.

різального обладнання на сторінці 376

11. Почистьте виріб (див. розділ

Чищення виробу на сторінці 376

• Виконуйте місцеві вимоги та відповідні норми і правила щодо утилізації.

• Утилізуйте всі хімічні речовини на кшталт моторної оливи або палива в центрі обслуговування або у відповідних місцях для утилізації.

• Якщо виріб більше не використовується, відправте його дилеру Husqvarna або утилізуйте у відповідному місці для утилізації. Технічні характеристики Технічні характеристики GX560

Частота обертання, об/хв 3150 +0 / -100 Номінальна потужність двигуна, кВт

3,0 Відстань між електродами свічки запалювання, мм 0,75 Тип свічки запалювання NGK BPR6ES Паливна система й система змащування Ємність паливного бака, літрів 0,9 Моторна олива SAE 10W-30 Ємність бака для оливи, літрів 0,5

Маса з порожніми баками, кг 18,4 Випромінювання шуму

Рівень звукової потужності, вимірюваний у децибелах (A)

Рівень звукової потужності, гарантований L

дБ (A) 97 Рівні звуку

Рівень звукового тиску у вусі оператора, дБ (А) 84 Рівні вібрації, a hveq

3,3 Різальне обладнання Висота зрізання, мм 10–30 Ширина зрізання, мм 510 Артикульний номер леза 5119004-10

Вказана номінальна потужність двигуна є середньою кінцевою потужністю (за вказаного числа обертів на хвилину) типового серійного двигуна для цієї моделі, виміряною згідно зі стандартом SAE J1349/ ISO1585. Потужність серійних двигунів може відрізнятися від цього значення. Фактична вихідна потужність двигуна, встановленого у виробі, залежить від робочої швидкості, умов навколишнього середовища та інших факторів.

Випромінювання шуму в середовище, виміряне як звукова потужність (L

), відповідає директиві ЄС 2000/14/EC.

Рівень шумового тиску відповідає стандарту ISO 5395. Заявлені дані про рівень шумового тиску мають стандартну статистичну розбіжність (стандартне відхилення) в 1,2 дБ(A).

Рівень вібрації відповідає стандарту ISO 5395. Заявлені дані щодо рівня вібрації мають стандартну статистичну розбіжність (стандартне відхилення) у 0,2 м/с

461 - 006 - 25.01.2019 379Декларація відповідності ЄС

Декларація відповідності ЄС Ми, Husqvarna АВ, SE‐561 82 місто Хускварна, Швеція, телефон: +46-36-146500, заявляємо, що газонокосарки Husqvarna GX560 із серійними номерами 2017xxxxxxx і більше відповідають вимогам ДИРЕКТИВИ РАДИ ЄС:

• від 17 травня 2006 р. «стосовно механічного обладнання» 2006/42/EC

• від 26 лютого 2014 р. «Про електромагнітну сумісність» 2014/30/EU

• від 8 травня 2000 р. «Про випромінювання шуму до навколишнього середовища» 2000/14/EC Відомості стосовно шумовипромінювання див. у розділі «Технічні дані». Застосовано такі стандарти: EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012 Якщо інше не зазначено, маються на увазі останні опубліковані версії вищенаведених стандартів. Уповноважений орган: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala оприлюднив звіти щодо оцінки відповідності згідно з додатком VI ДИРЕКТИВИ РАДИ ЄС від 8 травня 2000 року «про шумові викиди в навколишнє середовище» 2000/14/EC. Свідоцтво зареєстровано за номером: 01/901/302 Huskvarna, 2017-12-14 Клаес Лосдал (Claes Losdal), директор із питань розвитку / продукції для садівництва (уповноважений представник компанії Husqvarna AB, що відповідає за технічну документацію)
