ПОСІБНИК КОРИСТУВАЧА LB 348SI HUSQVARNA

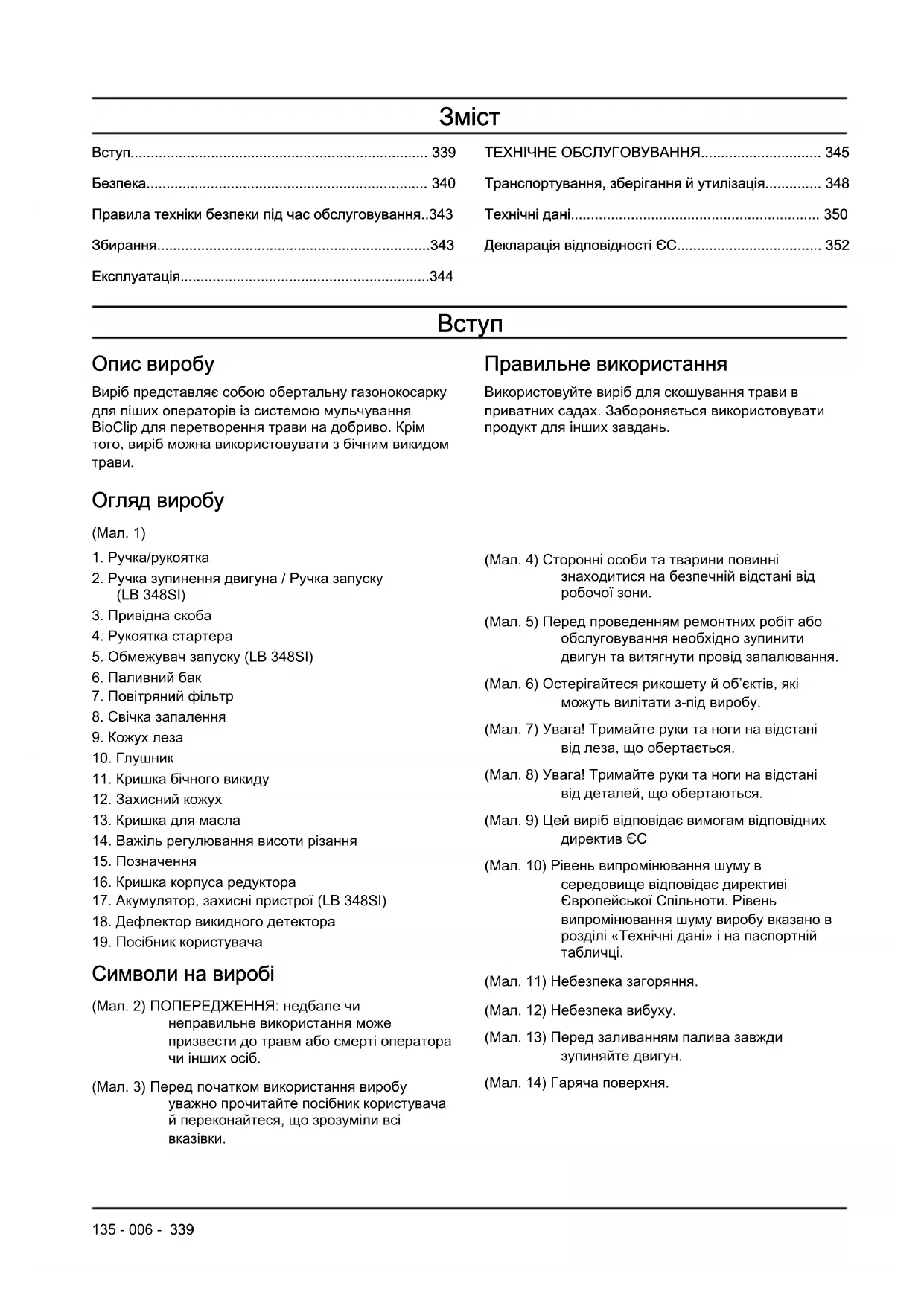

• Вступ p. 339
• Безпека p. 340
• Правила техніки безпеки під час обслуговування p. 343
• Збирання p. 343
• Експлуатація p. 344
• ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ p. 345
• Транспортування, зберігання й утилізація p. 348
• Технічні дані p. 350
• Декларація відповідності ЄС p. 352

Опис виробу Виріб представляє собою обертальну газонокосарку для піших операторів із системою мульчування BioClip для перетворення трави на добриво. Крім того, виріб можна використовувати з бічним викидом

Правильне використання Використовуйте виріб для скошування трави в приватних садах. Забороняється використовувати продукт для інших завдань. Огляд виробу (Мал. 1)

2. Ручка зупинення двигуна / Ручка запуску

5. Обмежувач запуску (LB 348SI)

7. Повітряний фільтр

11. Кришка бічного викиду

14. Важіль регулювання висоти різання

17. Акумулятор, захисні пристрої (LB 348SI)

18. Дефлектор викидного детектора

19. Посібник користувача

Символи на виробі (Мал. 2) ПОПЕРЕДЖЕННЯ: недбале чи неправильне використання може призвести до травм або смерті оператора чи інших осіб. (Мал. 3) Перед початком використання виробу уважно прочитайте посібник користувача й переконайтеся, що зрозуміли всі

(Мал. 4) Сторонні особи та тварини повинні знаходитися на безпечній відстані від робочої зони. (Мал. 5) Перед проведенням ремонтних робіт або обслуговування необхідно зупинити двигун та витягнути провід запалювання. (Мал. 6) Остерігайтеся рикошету й об’єктів, які можуть вилітати з-під виробу. (Мал. 7) Увага! Тримайте руки та ноги на відстані від леза, що обертається. (Мал. 8) Увага! Тримайте руки та ноги на відстані від деталей, що обертаються. (Мал. 9) Цей виріб відповідає вимогам відповідних директив ЄС (Мал. 10) Рівень випромінювання шуму в середовище відповідає директиві Європейської Спільноти. Рівень випромінювання шуму виробу вказано в розділі «Технічні дані» і на паспортній

(Мал. 11) Небезпека загоряння. (Мал. 12) Небезпека вибуху. (Мал. 13) Перед заливанням палива завжди зупиняйте двигун. (Мал. 14) Гаряча поверхня.

135 - 006 - 339(Мал. 16) Вихлопні гази з двигуна містять

монооксид вуглецю, отруйний та дуже небезпечний газ без запаху. Забороняється заводити виріб у приміщенні чи в замкненому просторі. (Мал. 17) Перед проведенням технічного обслуговування або залишенням виробу без нагляду виймайте вимикач системи безпеки (акумулятор). (Мал. 18) Процедура запуску для LB 248S, LB 253S: Натисніть на ручку зупинення двигуна та потягніть ручку троса стартера. (Мал. 19) Процедура запуску для LB 348SI: Відпустіть обмежувач запуску та натисніть на ручку запуску. (Мал. 15) Сканований код. Зверніть увагу: Інші позначення/бирки на виробі стосуються сертифікаційних вимог для певних торгових зон. Відповідальність за якість продукції Згідно із законом про відповідальність за якість продукції ми не несемо відповідальності за будь-які пошкодження, спричинені роботою наших виробів,

• виріб було неправильно відремонтовано;

• виріб було відремонтовано із використанням деталей, виготовлених не виробником або не затверджених ним;

• виріб обладнано аксесуаром, виготовленим не виробником або не затвердженим ним;

• виріб було відремонтовано в неавторизованому сервісному центрі або неавторизованою

Відповідає вимогам європейського екологічного стандарту Євро-5 ПОПЕРЕДЖЕННЯ: Внесення змін у двигун позбавляє чинності сертифікацію ЄС для цього виробу.

Визначення щодо безпеки Попередження, застереження й примітки служать для наголошення на особливо важливих положеннях

ПОПЕРЕДЖЕННЯ: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека поранення або смерті оператора чи інших осіб, що знаходяться поруч. УВАГА: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека пошкодження виробу, інших матеріалів або навколишніх

Зверніть увагу: Використовується для надання додаткової інформації щодо певної ситуації. Загальні правила техніки безпеки ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Цей виріб може бути небезпечним у разі неправильного або недбалого використання. Порушення правил техніки безпеки може призвести до травм або смерті.

• Під час роботи цього виробу утворюється електромагнітне поле. Це поле може за деяких умов взаємодіяти з активними чи пасивними медичними імплантатами. Щоб зменшити ризик тяжких або смертельних травм, рекомендуємо особам із медичними імплантатами проконсультуватися зі своїм лікарем і виробником медичного імплантату перед початком експлуатації цього виробу.

• Завжди будьте обережні та керуйтеся здоровим глуздом. Якщо ви маєте сумніви щодо того, як користуватися виробом у конкретній ситуації, припиніть роботу та проконсультуйтеся з дилером Husqvarna.

• Пам’ятайте, що оператор несе відповідальність за нещасні випадки, в результаті яких постраждали інші особи або їхнє майно.

• Підтримуйте виріб чистим. Переконайтеся, що знаки та наклейки знаходяться в читабельному

• Не дозволяйте використовувати виріб стороннім людям доки не переконаєтеся, що вони прочитали та зрозуміли весь зміст посібника користувача.

• Не давайте використовувати прилад дітям.

• Не підпускайте до робочої зони дітей. Біля виробу, що працює, має завжди перебувати відповідальна доросла особа.

• Не давайте використовувати прилад особам, що не ознайомилися з інструкціями.

• Завжди наглядайте за особами з обмеженими фізичними чи розумовими можливостями, що використовують виріб. Біля виробу, що працює,

135 - 006 -має завжди перебувати відповідальна доросла

• Забороняється використовувати виріб, якщо ви втомлені, хворі, чи перебуваєте під впливом наркотиків, алкоголю або медикаментів. Ці фактори мають негативний вплив на ваш зір, зосередженість, свідомість та координацію рухів.

• Забороняється використовувати виріб у разі його несправності.

• Забороняється зміни в конструкцію виробу чи використовувати виріб, якщо є підозра, що його було змінено сторонніми особами. Безпека в робочій зоні ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Перед використанням виробу приберіть з робочої зони всі гілки, лозу та каміння.

• Предмети, що потраплять на різальне обладнання, можуть відлетіти та поранити сторонніх осіб або пошкодити інші предмети. Сторонні особи та тварини повинні знаходитися на безпечній відстані від виробу.

• Забороняється використовувати виріб за поганої погоди на кшталт туману, дощу, сильного вітру, значного холоду або грози. Робота в погану погоду або на вологих ділянках виснажує. Погана погода може стати причиною небезпечних умов роботи, таких як слизькі поверхні.

• Бережіться осіб, предметів та ситуацій, які можуть зашкодити безпечній роботі виробу.

• Бережіться перешкод на кшталт коріння, каміння, гілок, ям або канав. Висока трава може приховувати перешкоди.

• Скошування трави на схилах може бути небезпечним. Не використовуйте виріб на ділянках із нахилом понад 15°.

• Використовуйте виріб на схилах у горизонтальному напрямку. Не рухайтеся вверх і

• Будьте обережні, наближаючись до прихованих кутів та предметів, які можуть закривати поле

Техніка безпеки ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Використовуйте виріб лише для скошування трав’яних газонів. Заборонено використовувати виріб для інших цілей.

• Використовуйте засоби індивідуального захисту.

Засоби індивідуального захисту на сторінці

• Дізнайтеся, як швидко зупинити двигун в екстреній ситуації.

• Забороняється запускати двигун у закритому приміщенні або поблизу легкозаймистих матеріалів. Вихлопні дими мають високу температуру й можуть містити іскри, що можуть призвести до пожежі.

• Забороняється використовувати виріб без правильно встановленого леза та всіх кожухів. Неправильно встановлене лезо може від’єднатися й призвести до травм.

• Слідкуйте, щоб лезо не зачіпляло сторонні предмети на кшталт каміння та коріння. Це може призвести до пошкодження леза та згинання вала двигуна. Зігнута вісь викликає значні вібрації та призводить до ризику від’єднання леза від

• У разі удару леза об будь-який сторонній предмет чи появи вібрації негайно зупиніть виріб. Від’єднайте провід запалювання від свічки запалювання. Перевіряйте виріб на наявність пошкоджень. Виправляйте пошкодження або здавайте виріб на ремонт в авторизований центр обслуговування.

• Забороняється закріпляти ручку зупинення двигуна на рукоятці, коли працює двигун.

• Поставте виріб на тверду рівну поверхню та ввімкніть його. При цьому лезо не повинно торкатися землі або інших предметів.

• Під час роботи з виробом завжди залишайтеся позаду нього.

• Під час роботи з виробом усі колеса мають залишатися на землі, а обидві руки треба тримати на ручці. Тримайте руки та ноги на відстані від лез, що обертаються.

• Не нахиляйте виріб, коли двигун увімкнений.

• Будьте обережні під час руху у зворотному

• Забороняється піднімати виріб коли двигун увімкнений. Якщо виріб треба підняти, спочатку вимкніть двигун та від’єднайте провід запалювання від свічки запалювання.

• Не рухайтеся у зворотному напрямку під час роботи з виробом.

• Вимикайте двигун під час руху через ділянки без трави на кшталт доріжок із гравію, каменю або

• Не бігайте з виробом, коли двигун увімкнений. Під час роботи з виробом необхідно ходити зі звичайною швидкістю.

• Вимикайте двигун, перш ніж змінювати висоту різання. Забороняється виконувати регулювання при ввімкненому двигуні.

• Забороняється залишати виріб без нагляду коли двигун працює. Зупиніть двигун та переконайтеся, що ріжуче обладнання не обертається.

341Правила техніки безпеки під час використання Засоби індивідуального захисту ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Особисте захисне спорядження не може повністю усунути небезпеку травмування, але при нещасному випадку воно знизить ступінь важкості травми. Дозвольте дилеру допомогти вам із вибором підходящого обладнання.

• Використовуйте засоби захисту органів слуху, якщо рівень шуму перевищує 85 дБ.

• Використовуйте взуття із захистом від ковзання для роботи у важких умовах. Забороняється використовувати відкрите взуття або працювати взагалі без нього.

• Використовуйте цупкі довгі штани.

• За потреби використовуйте рукавички, наприклад, якщо необхідно приєднати, оглянути або почистити різальне обладнання. Механізми безпеки на пристрої ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Не використовуйте виріб із пошкодженими захисними пристроями.

• Регулярно перевіряйте захисні пристрої. У випадку пошкодження захисних пристроїв зверніться до центру обслуговування Husqvarna. Перевірка кожуха леза Кожух леза частково поглинає вібрацію виробу та знижує небезпеку травмування лезом.

• Огляньте кожух леза та переконайтеся, що він не має пошкоджень на кшталт тріщин. Акумулятор (LB 348SI) ПОПЕРЕДЖЕННЯ:

акумулятор зменшує рівень безпеки під час експлуатації виробу. Завжди користуйтеся лише акумуляторами, схваленими виробником. Акумулятор живить блок електричного запуску та водночас є захисним пристроєм, що запобігає ненавмисному запуску. Виймайте акумулятор коли не працюєте з виробом або коли залишаєте його без

Ручка зупинення двигуна Ручка зупинення двигуна зупиняє двигун. За відпускання ручки зупинення двигуна він зупиняється, а привід розчіплюється. Щоб перевірити роботу гальма двигуна, запустіть двигун, а потім відпустіть ручку зупинення. Якщо двигун не зупиняється протягом 3 секунд, необхідно передати виріб в авторизований центр обслуговування Husqvarna для налаштування гальма

(Мал. 20) Обмежувач запуску На моделі LB 348SI ручка зупинення двигуна також виконує роль ручки запуску стартерного електродвигуна. Перевіряйте обмежувач запуску щоб переконатися, що він дійсно блокує роботу стартерного електродвигуна.

1. Потягніть ручку запуску у напрямку рукоятки (B).

Обмежувач запуску блокує рух.

2. Потягніть обмежувач запуску праворуч (A). (Мал.

3. Відпустіть обмежувач запуску та переконайтеся,

що він повертається до початкового положення.

Глушник зменшує рівень шуму та відводить вихлопні гази подалі від оператора. Не використовуйте виріб із пошкодженим глушником або взагалі без глушника. В разі пошкодження глушника збільшується рівень шуму та підвищується небезпека загоряння. ПОПЕРЕДЖЕННЯ: Під час роботи виробу та відразу після роботи, а також під час роботи двигуна на холостих обертах глушник сильно нагрівається. Зважайте на легкозаймисті матеріали та/або випари, щоб не допустити пожежі. Перевірка глушника

• Регулярно оглядайте глушник, стежте, щоб він був правильно під’єднаний та справний. Заходи безпеки під час роботи з паливом ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Не запускайте виріб, якщо на ньому залишилося пальне або моторна олива. Приберіть непотрібне пальне/оливу та дайте виробу просохнути.

• Якщо ви пролили пальне на свій одяг, негайно переодягніться.

135 - 006 -• Не допускайте потрапляння пального на тіло,

адже це може призвести до травм. Для видалення пального, що потрапило на тіло, використовуйте мило та воду.

• Не запускайте виріб у разі наявності протікання у двигуні. Регулярно перевіряйте двигун на протікання.

• Будьте обережні при поводженні з пальним. Пальне є легкозаймистою речовиною, а його пари вибухонебезпечні та можуть призвести до травм або смерті.

• Не вдихайте вихлопні гази, це може призвести до травм. Забезпечте належне провітрювання.

• Не паліть біля пального або двигуна.

• Не кладіть біля пального або двигуна теплі

• Не доливайте пальне в працюючий виріб.

• Перед заправленням переконайтеся, що двигун

• Перед заправленням повільно відкрийте кришку паливного бака, обережно зменшивши тиск.

• Не заправляйте виріб у приміщенні. Недостатнє провітрювання може призвести до травм або смерті внаслідок задухи чи отруєння моноксидом

• Затягуйте кришку паливного бака повністю. Якщо кришку паливного бака не затягнуто, існує ризик виникнення пожежі.

• Перед запуском пересуньте виріб щонайменше на 3 м від місця, де ви заправляли його.

• Не заповнюйте паливний бак повністю. Під впливом високої температури паливо розширюється. Залиште трохи вільного місця вгорі бака. Правила техніки безпеки під час обслуговування ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Вихлопні гази з двигуна містять монооксид вуглецю, отруйний та дуже небезпечний газ без запаху. Забороняється заводити виріб у приміщенні чи в замкненому просторі.

• Перед тим, як почати технічне обслуговування виробу, вимкніть двигун та від’єднайте провід запалювання від свічки запалювання. На моделі LB 348SI також необхідно виймати акумулятор.

• Під час технічного обслуговування різального обладнання використовуйте захисні рукавиці. Лезо дуже гостре, ним можна легко порізатися.

• Встановлення аксесуарів, виготовлених не виробником, або внесення змін, не затверджених ним, може призвести до серйозної травми чи смерті. Вносити зміни в виріб забороняється. Використовуйте лише сертифіковані виробником

• Якщо не проводити правильне та регулярне технічне обслуговування, виникає небезпека травм та пошкодження виробу.

• Виконуйте технічне обслуговування лише так, як це наведено в цьому посібнику користувача. Будь-які інші види обслуговування повинні проводитися в авторизованому центрі обслуговування Husqvarna.

• Регулярне обслуговування виробу може проводити авторизований центр обслуговування Husqvarna.

• Замінюйте пошкоджені, зношені або зламані

ПОПЕРЕДЖЕННЯ: Перед монтажем виробу необхідно прочитати розділ про заходи безпеки. На моделі LB 348SI також необхідно виймати акумулятор. Монтаж ручки

1. Відпустіть нижні фіксувальні головки.

2. Пересуньте головки у нижню частину прорізів

зліва та справа виробу. (Мал. 22)

3. Встановіть висоту ручки в одне з двох доступних

4. Пересуньте головки вгору в напрямку ручки, доки

вони не зупиняться та ви не почуєте клацання. (Мал. 23)

5. Надійно затягніть фіксуючі голівки.

Встановлення виробу в положення для транспортування

1. Вийміть акумулятор (LB 348SI).

2. Відпустіть нижні фіксувальні головки.

3. Пересуньте головки у нижню частину прорізів

зліва та справа виробу. (Мал. 22)

4. Складіть ручку вперед. (Мал. 24)

Встановлення виробу в положення для експлуатації

1. Розкладіть ручку у вертикальне положення. (Мал.

вони не зупиняться та ви не почуєте клацання. (Мал. 23)

3. Надійно затягніть фіксуючі голівки.

4. Встановіть акумулятор на двигун (LB 348SI).

Збирання викидного дефлектора Установіть викидний дефлектор для викиду трави вбік. Виріб комплектується кришкою бічного викиду, щоб різати траву для мульчі.

1. Ослабте 2 гвинта й зніміть кришку бічного викиду.

2. Установіть викидний дефлектор над каналом для

ПОПЕРЕДЖЕННЯ: Перед експлуатацією виробу обов’язково прочитайте й усвідомте зміст розділу про заходи

Husqvarna Connect Husqvarna Connect є безкоштовною програмою для мобільного пристрою. У програмі Husqvarna Connect доступна ціла низка розширених функції для користування Husqvarna:

• розширена інформація про виріб;

• відомості про деталі й обслуговування виробу, а також довідкова інформація. Щоб почати користуватися Husqvarna Connect

1. Завантажте програму Husqvarna Connect на свій

2. Зареєструйтеся в програмі Husqvarna Connect.

3. Виконайте кроки з реєстрації в програмі

Husqvarna Connect, щоб під’єднати та зареєструвати виріб. Перед початком роботи з виробом

1. Уважно прочитайте посібник користувача та

переконайтеся, що ви зрозуміли всі вказівки.

2. Огляньте різальне обладнання та переконайтеся,

що воно правильно встановлено та налаштовано.

Перевірка різального обладнання на сторінці

3. Наповніть паливний бак. Див.

Заправлення паливом на сторінці 344

4. Наповніть паливний бак та перевірте рівень

оливи. Див. Перевірка рівня оливи на сторінці

Заправлення паливом Якщо є можливість, використовуйте бензин з низьким рівнем викидів/бензин-алкілат. Якщо можливості використовувати бензин з низьким рівнем викидів/ бензин-алкілат немає, використовуйте якісний неетилований бензин або етилований бензин із октановим числом не менше 90. УВАГА: Не використовуйте бензин із октановим числом нижче 90 RON (87 AKI). Це може призвести до пошкодження

1. Повільно відкрутіть кришку паливного бака, щоб

2. Повільно влийте пальне з каністри. У разі

проливання пального витріть його ганчіркою або дайте йому висохнути.

3. Витріть поверхню біля кришки паливного бака.

4. Затягуйте кришку паливного бака повністю. Якщо

кришку паливного бака не затягнуто, існує ризик виникнення пожежі.

5. Перед запуском пересуньте виріб на 3 м від

місця, де ви заправляли його. Налаштування висоти різання Можна встановити п'ять різних рівнів висоти різання.

1. Для збільшення висоти різання потягніть важіль

регулювання висоти різання назад.

2. Для зменшення висоти різання потягніть важіль

регулювання висоти різання вперед. УВАГА: Не встановлюйте занадто низьку висоту різання. Леза можуть зачепити землю, якщо поверхня газону буде

• Переконайтеся, що дріт запалювання під’єднаний до свічки запалювання. Запуск вручну (LB 248S, LB 253S)

1. Залишайтеся позаду виробу.

2. Утримуйте ручку зупинення двигуна біля

3. Утримуйте ручку троса стартера правою рукою.

135 - 006 -4. Повільно потягніть ручку троса стартера доки не

відчуєте деякий спротив.

5. Потягніть шнур сильно, щоб запустити двигун.

ПОПЕРЕДЖЕННЯ: Не намотуйте трос стартера на руку. Електричний запуск (LB 348SI)

1. Переконайтеся, що акумулятор увімкнений та

заряджений. Див. Запуск акумулятора на сторінці

2. Встановіть акумулятор на двигун. (Мал. 28)

3. Потягніть обмежувач запуску праворуч (A).

4. Для запуску стартерного електродвигуна

потягніть ручку запуску (B) у напрямку рукоятки. Стартерний електродвигун зупиняється в разі початку роботи основного двигуна. (Мал. 21) Щоб підключити привід до коліс

• Потягніть привідну скобу у напрямку рукоятки. (Мал. 29)

• Перед переміщенням виробу у зворотному напрямку розчепіть привід і штовхніть виріб вперед приблизно на 10 см.

• При наближенні до перешкоди відпустіть привідну скобу для розчеплення приводу. Зупинка виробу

• Щоб зупинити тільки привід, необхідно відпустити привідну скобу.

• Щоб зупинити двигун, необхідно відпустити ручку зупинення двигуна. Виймання акумулятора Щоб запобігти випадковому запуску двигуна моделі LB 348SI, виймайте акумулятор коли виріб не використовується.

1. Натисніть на кнопки блокування (A) та витягніть

батарею. (Мал. 30) Забезпечення ефективної роботи

• Завжди користуйтеся гострим лезом. Тупе лезо ріже нерівно, а трава на поверхні розрізу жовтіє. Крім того, гостре лезо споживає менше енергії за

• Не скошуйте більше ⅓ довжини трави. Спочатку треба виконувати скошування з великою висотою різання. Оцініть результат і зменште висоту зрізання на потрібну вам. Якщо трава дуже довга, ведіть газонокосарку повільно і виконайте скошування двічі, якщо це необхідно.

• Косіть щоразу в різних напрямках, щоб на газоні не було смуг. ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

ПОПЕРЕДЖЕННЯ: Перед виконанням робіт із технічного обслуговування обов’язково прочитайте й усвідомте зміст розділу про заходи безпеки. Для всіх робіт з обслуговування та ремонту необхідна спеціальна підготовка. Ми гарантуємо доступність послуг із професійного ремонту та обслуговування. Якщо ваш дилер не є одночасно центром обслуговування, зверніться до нього по інформацію щодо найближчого центру обслуговування. Графік технічного обслуговування ПОПЕРЕДЖЕННЯ: За використання моделі LB 348SI перед її технічним обслуговуванням, ремонтом або чищенням необхідно завжди виймати акумулятор. Інтервали технічного обслуговування вказані з урахуванням щоденного використання виробу. Інтервали змінюються для іншої частоти використання виробу. Інформацію щодо елементів технічного обслуговування, помічених знаком * див. у

безпеки на пристрої на сторінці 342

Технічне обслуговування Щодня Щотижня

Загальна перевірка X

135 - 006 - 345Технічне обслуговування

Перевірка рівня оливи X Очищення виробу X Перевірка різального обладнання X Перевірка кожуха леза і захисного кожуха* X Перевірка ручки зупинення двигуна* X Перевірка акумулятора* X Перевірка глушника* X Перевірка свічки запалювання X Заміна оливи (перший раз після 5 годин експлуатації, далі – кожні 50 годин експлуатації)

Заміна повітряного фільтра (після 50 годин експлуатації) X Перевірка паливної системи X Процедура загальної перевірки

• Переконайтеся, що всі гайки й гвинти на виробі затягнуто відповідним чином. Чищення зовнішніх поверхонь

• Прибирайте листя, траву та бруд за допомогою

• Переконайтеся, що всмоктувач повітря зверху двигуна не заблокований.

• Для чищення виробу не використовуйте миючий апарат високого тиску.

• У разі використання води для чищення виробу, забороняється лити її безпосередньо на двигун. Чищення внутрішніх поверхонь кожуха леза

1. Вилийте паливо з паливного бака.

2. Покладіть виріб на бік глушником донизу.

УВАГА: Якщо покласти виріб повітряним фільтром донизу, може виникнути ризик пошкодження

3. Промийте водою зі шлангу внутрішню поверхню

кожуха леза. Очищення корпуса редуктора

2. За допомогою щітки приберіть з корпуса

редуктора листя, траву та бруд. (Мал. 31)

3. У разі, якщо не можливо прибрати весь бруд за

допомогою щітки, промийте корпус водою. Перевірка різального обладнання ПОПЕРЕДЖЕННЯ: Зніміть провід запалювання зі свічки запалювання, щоб попередити ненавмисний запуск. ПОПЕРЕДЖЕННЯ: Під час технічного обслуговування різального обладнання використовуйте захисні рукавиці. Лезо дуже гостре, ним можна легко порізатися.

1. Перевірте різальне обладнання на наявність

пошкоджень або тріщин. Обов’язково замінюйте пошкоджене різальне обладнання.

2. Огляньте лезо на предмет пошкоджень або

затуплення. Зверніть увагу: Після гостріння леза необхідно відрегулювати його баланс. Гостріння, заміну та балансування леза необхідно проводити в центрі обслуговування. У разі потрапляння на перешкоду, що призвела до зупинки двигуна, замініть пошкоджене лезо. Спеціалісти центру обслуговування мають провести оцінювання стану леза та надати консультацію щодо необхідності його гостріння або заміни. Заміна ножа

1. Зафіксуйте лезо дерев’яним брусом. (Мал. 32)

2. Вийміть болт леза (A). (Мал. 33)

3. Зніміть лезо (B).

135 - 006 -4. Перевірте опору леза (C) та болт на предмет

5. Перевірте вал леза на предмет згинань.

6. Під час встановлення нового леза переконайтеся,

що розміщені під кутом кінці леза направлені в напрямку кожуха леза. (Мал. 34)

7. Встановіть пружинне кільце (D) та лезо на опору

8. Щоб точно встановити лезо в центрі вала двигуна

переконайтеся, що бачите позначки опори леза на кожній стороні леза.

9. Зафіксуйте лезо дерев’яним брусом. Встановіть

пружинну шайбу (E) та затягніть болт і шайбу з моментом 80 Н·м. (Мал. 35)

10. Прокрутіть лезо рукою та переконайтеся, що воно

вільно обертається. ПОПЕРЕДЖЕННЯ: Використовуйте захисні рукавички. Лезо дуже гостре, ним можна легко порізатися.

11. Запустіть виріб, щоб перевірити роботу леза. У

разі неправильного встановлення леза у виробі буде спостерігатися вібрація або результат скошування буде незадовільний. Перевірка рівня оливи УВАГА: Занадто низький рівень оливи може спричинити пошкодження двигуна. Перед запуском виробу необхідно перевіряти рівень оливи.

1. Встановіть виріб на рівній поверхні.

2. Зніміть кришку бака для оливи за допомогою

під’єднаного вимірювального стрижня.

3. Усуньте оливу з вимірювального стрижня.

4. Щоб дізнатися точний рівень оливи, повністю

вставте вимірювальний стрижень в бак для

5. Вийміть вимірювальний стрижень.

6. Перевірте рівень оливи на вимірювальному

7. У разі, якщо рівень оливи низький, залийте

моторну оливу та перевірте рівень ще раз. Заміна моторної оливи ПОПЕРЕДЖЕННЯ: Відразу після зупинки двигуна моторна олива є дуже гарячою. Дайте двигуну охолонути, перш ніж зливати моторну оливу. Якщо моторна олива потрапить на вашу шкіру, промийте цю ділянку водою з милом.

1. Запустіть виріб і дочекайтеся, доки запаси палива

2. Витягніть провід запалювання зі свічки

3. Зніміть кришку бака для оливи.

4. Підставте під виріб резервуар для збору моторної

5. Нахиліть виріб, щоб злити моторну оливу з бака.

6. Залийте свіжу моторну оливу рекомендованого в

Технічні характеристики на сторінці 350

7. Перевірте рівень оливи. Див.

Перевірка рівня оливи на сторінці 347

Акумулятор (LB 348SI) ПОПЕРЕДЖЕННЯ: Несправний акумулятор зменшує рівень безпеки під час експлуатації виробу. Завжди користуйтеся лише акумуляторами, схваленими виробником. Акумулятор живить блок електричного запуску та водночас є захисним пристроєм, що запобігає ненавмисному запуску. Виймайте акумулятор коли не працюєте з виробом або коли залишаєте його без

Запуск акумулятора Перед першим використанням необхідно запустити акумулятор.

1. Встановіть акумулятор в зарядний пристрій, див.

Зарядка акумулятора на сторінці 347

2. Зачекайте приблизно 10 секунд доки ввімкнеться

хоча б 1 зелена лампа.

3. Встановіть акумулятор на двигун, див.

Електричний запуск (LB 348SI) на сторінці 345

Зарядка акумулятора Якщо на акумуляторі горить всього одна лампа або взагалі жодної, його необхідно зарядити. Розряджений акумулятор повністю заряджається протягом однієї години. Заряджання протягом менших проміжків часу не наносить шкоди акумулятору.

1. Встановіть акумулятор в зарядний пристрій. (Мал.

2. Приєднайте зарядний пристрій до мережної

розетки 220 В, 50 Гц. Стан заряджання акумулятора Світлодіодний індикатор на акумуляторі

Блимає світлодіодний індикатор 1 0-25 % Горить світлодіодний індикатор 1, блимає світлодіодний індикатор 2 25-50 %

135 - 006 - 347Світлодіодний індикатор на

Горять світлодіодні індикатори 1, 2, блимає світлодіодний індикатор 3 50-75 % Горять світлодіодні індикатори 1, 2, 3, блимає світлодіодний індикатор 4 75-100 % Горять світлодіодні індикатори 1, 2, 3, 4

Ламповий індикатор на зарядному пристрої

Горить червоним Акумулятор заряджається Блимає червоним Акумулятор занадто гарячий та почне заряджатися коли температура знизиться Горить зеленим Акумулятор повністю

пошкоджений та потребує заміни Очищення повітряного фільтра

1. Зніміть кришку повітряного фільтра та витягніть

2. Постукайте фільтром по пласкій поверхні, щоб

вибити з нього частинки бруду. УВАГА: Не використовуйте розчини або стиснене повітря для очищення повітряного фільтра.

3. Встановіть на місце повітряний фільтр.

Переконайтеся, що повітряний фільтр щільно сів на тримач фільтра.

4. Встановіть на місце кришку повітряного фільтра.

Зверніть увагу: Неможливо повністю очистити повітряний фільтр, який використовувався протягом довгого часу. Регулярно замінюйте повітряний фільтр. Пошкоджений повітряний фільтр необхідно замінювати обов’язково. Перевірка свічки запалювання УВАГА: Завжди користуйтеся рекомендованими свічками запалення. Неправильний тип свічки запалювання може призвести до пошкодження виробу.

• У разі, якщо двигун втрачає потужність, його важко запустити або він погано працює на холостому ходу, необхідно перевірити свічку запалювання.

• Щоб зменшити ризик потрапляння зайвих предметів на електроди свічки запалювання, дотримуйтеся таких інструкцій: a) переконайтеся, що швидкість холостого ходу встановлено правильно; b) переконайтеся в правильності змішування паливної суміші; c) переконайтеся, що повітряний фільтр чистий.

• Якщо свічка запалювання забруднена, її слід очистити й переконатися в тому, що між електродами встановлено правильний проміжок

Технічні характеристики на сторінці 350

• За необхідності замініть свічку запалювання. Перевірка паливної системи

• Перевірте кришку паливного бака та її ущільнювач на предмет пошкоджень.

• Перевірте шланг подачі пального на предмет протікань. У разі пошкодження шланга подачі пального замініть його в центрі обслуговування. Регулювання дроту зчеплення Якщо відчувається, що привід працює повільно, треба відрегулювати дріт зчеплення.

1. Для збільшення швидкості приводу поверніть

гвинт регулювання проти годинникової стрілки. Зверніть увагу: У разі, якщо привід активується без задіяння привідної скоби, необхідно подовжити дріт.

2. Для подовження дроту та зменшення швидкості

приводу необхідно повернути гвинт регулювання за годинниковою стрілкою. (Мал. 38) Якщо навіть після регулювання відчувається, що привід працює повільно, віддайте виріб до центру обслуговування для заміни приводного паса. Транспортування, зберігання й утилізація Транспортування та зберігання

• У разі транспортування та зберігання виробу та пального необхідно переконатися у відсутності протікань та випарів. Іскри або відкритий вогонь, наприклад, від електричних пристроїв, можуть спричинити пожежу.

• Для зберігання та транспортування палива слід використовувати лише сертифіковані резервуари. 348 135 - 006 -• Спорожніть паливний бак у разі, якщо виріб зберігатиметься протягом тривалого часу. Утилізуйте паливо у відповідних місцях для

• Під час транспортування закріплюйте виріб безпечним чином, щоб уникнути пошкоджень та нещасних випадків.

• Зберігайте виріб у закритому приміщенні, куди не зможуть отримати доступ діти та особи без належної підготовки.

• Зберігайте виріб у сухому місці за температури нижче 0 градусів.

• Виконуйте місцеві вимоги та відповідні норми та правила щодо утилізації.

• Утилізуйте всі хімічні речовини на кшталт моторної оливи або антифризу в центрі обслуговування або у відповідних місцях для утилізації.

• Якщо виріб більше не використовується, відправте його дилеру Husqvarna або утилізуйте у відповідному місці для утилізації.

• Акумулятор необхідно утилізувати в центрі обслуговування або в спеціальному місці для утилізації відпрацьованих акумуляторів.

135 - 006 - 349Технічні дані

Технічні характеристики LB 248S LB 253S LB 348SI

Частота обертання, об./хв. 2900 2900 2900 Номінальна потужність двигуна, кВт

2,4 2,6 2,6 Система запалювання Свічка запалення BS OHV 992304 BS OHV 992304 BS OHV 992304 Проміжок між електродами, мм 0,75 0,75 0,75 Паливна система й система змащування Паливо неетиловане, мінімальне октанове

Ємність паливного бака, л 1,0 1,0 1,0 Ємність бака для оливи, л 0,5 0,5 0,5 Моторна олива SAE 30 SAE 30 SAE 30

Суха маса виробу, кг 34 35 35 Випромінювання шуму

Рівень звукової потужності, вимірюваний у децибелах (A)

Рівень звукової потужності, гарантований

Рівень звукового тиску у вусі оператора,

Вказана номінальна потужність двигуна є середньою кінцевою потужністю (за вказаного числа обертів на хвилину) типового серійного двигуна для цієї моделі, виміряною згідно зі стандартом SAE J1349/ ISO1585. Потужність серійних двигунів може відрізнятися від цього значення. Фактична вихідна потужність двигуна, встановленого у виробі, залежить від робочої швидкості, умов навколишнього середовища та інших факторів.

Випромінювання шуму в середовище, виміряне як звукова потужність (L

), відповідає директиві ЄС 2000/14/EC.

Заявлені дані про рівень шумового тиску мають стандартну статистичну розбіжність (стандартне відхилення) в 1,2 дБ(A).

Заявлені дані щодо рівня вібрації мають стандартну статистичну розбіжність (стандартне відхилення) у 0,2 м/с

4,6 4,8 4,6 Різальне обладнання Висота зрізання, мм 25-70 25-70 25-70 Ширина зрізання, мм 480 530 480 Система скошування 2 в 1 2 в 1 2 в 1 Лезо BioClip BioClip BioClip Артикульний номер 5028813-10 5028814-10 5028813-10

Швидкість, км/год. 4.5 4.5 4.5

Електричний стартер Ні Ні Так Акумулятор – – Літій-іонний, 12 В/ 15,7 Вт-г

135 - 006 - 351Декларація відповідності ЄС

Декларація відповідності ЄС Ми, Husqvarna АВ, SE‐561 82 місто Хускварна, Швеція, телефон: +46-36-146500, заявляємо, що газонокосарки Husqvarna LB 248S, LB 253S і LB 348SI із серійними номерами 2017xxxxxxx і більше відповідають вимогам ДИРЕКТИВИ РАДИ ЄС:

• від 17 травня 2006 р. «стосовно механічного обладнання» 2006/42/EC

• від 26 лютого 2014 р. «Про електромагнітну сумісність» 2014/30/EU

• від 8 травня 2000 р. «Про випромінювання шуму до навколишнього середовища» 2000/14/EC Відомості стосовно шумовипромінювання див. у розділі «Технічні дані». Застосовано такі стандарти: EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012 Якщо інше не зазначено, маються на увазі останні опубліковані версії вищенаведених стандартів. Уповноважений орган: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala оприлюднив звіти щодо оцінки відповідності згідно з додатком VI ДИРЕКТИВИ РАДИ ЄС від 8 травня 2000 року «про шумові викиди в навколишнє середовище» 2000/14/EC. Номери сертифікатів: 01/901/294, 01/901/295, 01/901/300. Huskvarna, 2017-11-17 Клаес Лосдал (Claes Losdal), директор із питань розвитку / продукції для садівництва (уповноважений представник компанії Husqvarna AB, що відповідає за технічну документацію)
