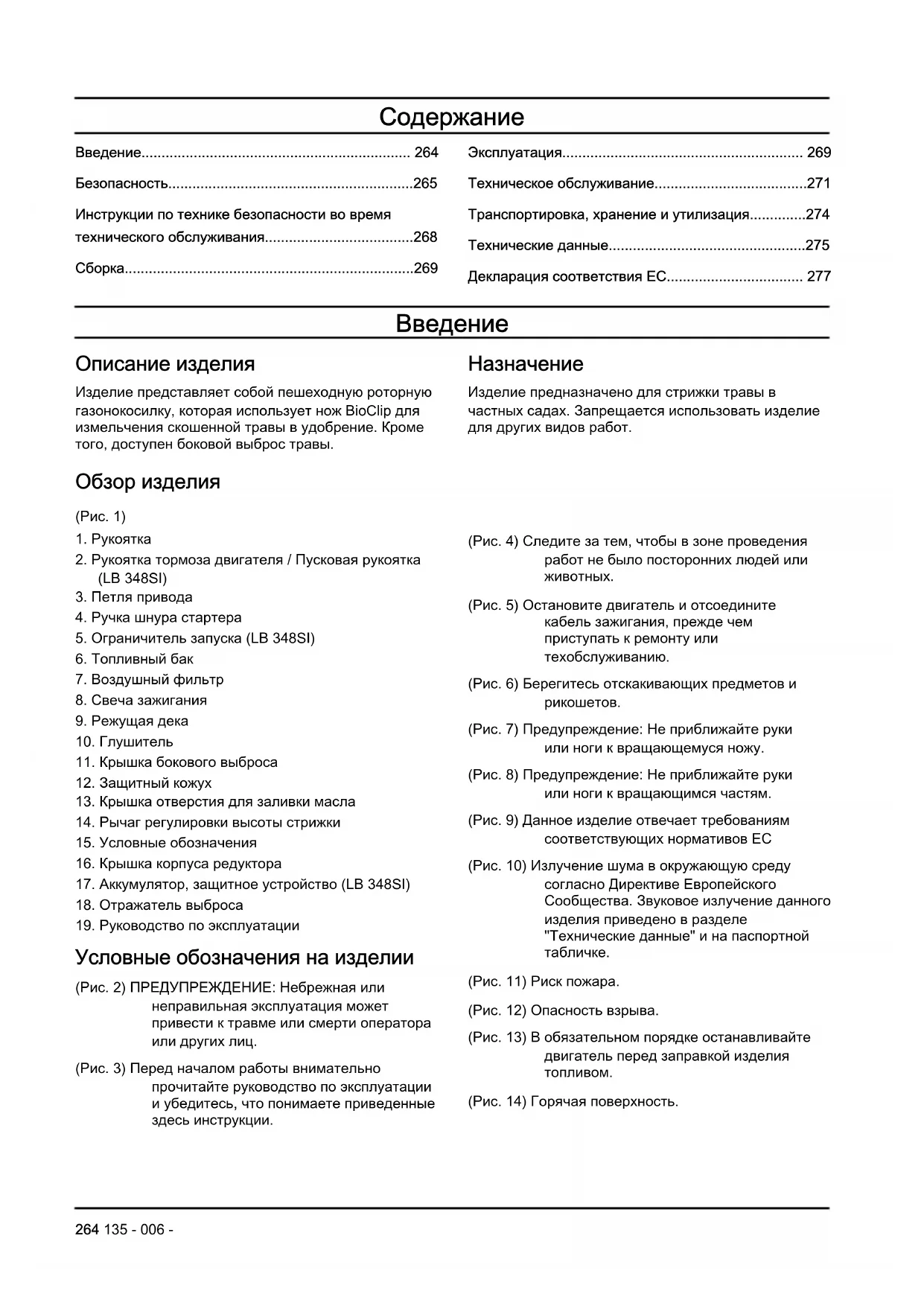

Описание изделия Изделие представляет собой пешеходную роторную газонокосилку, которая использует нож BioClip для измельчения скошенной травы в удобрение. Кроме того, доступен боковой выброс травы.

Изделие предназначено для стрижки травы в частных садах. Запрещается использовать изделие для других видов работ. Обзор изделия (Pис. 1)

2. Рукоятка тормоза двигателя / Пусковая рукоятка

4. Ручка шнура стартера

5. Ограничитель запуска (LB 348SI)

11. Крышка бокового выброса

13. Крышка отверстия для заливки масла

14. Рычаг регулировки высоты стрижки

15. Условные обозначения

16. Крышка корпуса редуктора

17. Аккумулятор, защитное устройство (LB 348SI)

18. Отражатель выброса

19. Руководство по эксплуатации

Условные обозначения на изделии (Pис. 2) ПРЕДУПРЕЖДЕНИЕ: Небрежная или неправильная эксплуатация может привести к травме или смерти оператора или других лиц. (Pис. 3) Перед началом работы внимательно прочитайте руководство по эксплуатации и убедитесь, что понимаете приведенные здесь инструкции. (Pис. 4) Следите за тем, чтобы в зоне проведения работ не было посторонних людей или

(Pис. 5) Остановите двигатель и отсоедините кабель зажигания, прежде чем приступать к ремонту или техобслуживанию. (Pис. 6) Берегитесь отскакивающих предметов и

(Pис. 7) Предупреждение: Не приближайте руки или ноги к вращающемуся ножу. (Pис. 8) Предупреждение: Не приближайте руки или ноги к вращающимся частям. (Pис. 9) Данное изделие отвечает требованиям соответствующих нормативов ЕС (Pис. 10) Излучение шума в окружающую среду согласно Директиве Европейского Сообщества. Звуковое излучение данного изделия приведено в разделе "Технические данные" и на паспортной

(Pис. 11) Риск пожара. (Pис. 12) Опасность взрыва. (Pис. 13) В обязательном порядке останавливайте двигатель перед заправкой изделия

(Pис. 14) Горячая поверхность. 264 135 - 006 -(Pис. 16) Выхлопные газы из двигателя содержат окись углерода — не имеющий запаха, токсичный и чрезвычайно опасный газ. Запрещается запускать двигатель в помещении или в замкнутых пространствах. (Pис. 17) Извлеките защитный выключатель (аккумулятор) перед выполнением работ по техническому обслуживанию или перед тем, как оставить изделие без

(Pис. 18) Процедура запуска для LB 248S, LB 253S: Опустите рукоятку тормоза двигателя и потяните ручку шнура стартера. (Pис. 19) Процедура запуска для LB 348SI: Разблокируйте ограничитель запуска и опустите пусковую рукоятку. (Pис. 15) Сканируемый код. Примечание: Остальные символы/наклейки на изделии относятся к специальным требованиям сертификации в определенных коммерческих зонах. Ответственность изготовителя В соответствии с законами об ответственности изготовителя мы не несем ответственности за ущерб, вызванный эксплуатацией нашего изделия в результате:

• ненадлежащего ремонта изделия;

• использования для ремонта изделия неоригинальных деталей или деталей, не одобренных производителем;

• использования неоригинальных дополнительных принадлежностей или принадлежностей, не одобренных производителем;

• ремонта изделия в неавторизованном сервисном центре или неквалифицированным специалистом; Соответствие уровня токсичных выбросов стандарту Euro V ПРЕДУПРЕЖДЕНИЕ: В случае вмешательства в работу двигателя данное изделие перестанет соответствовать нормативам ЕС. Безопасность Инструкции по технике безопасности Предупреждения, предостережения и примечания используются для выделения особо важных пунктов руководства. ПРЕДУПРЕЖДЕНИЕ: Используется, когда несоблюдение инструкций руководства может привести к травмам или смерти оператора или находящихся рядом посторонних лиц. ВНИМАНИЕ: Используется, когда несоблюдение инструкций руководства может привести к повреждению изделия, других материалов или прилегающей территории. Примечание: Используется для предоставления дополнительных сведений о конкретной ситуации. Общие инструкции по технике безопасности ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

• При небрежном или неправильном обращении изделие может оказаться опасным инструментом. Несоблюдение инструкций по технике безопасности может привести к травмам или

• Во время работы данное изделие создает электромагнитное поле. В определенных обстоятельствах это поле может создавать помехи для пассивных и активных медицинских имплантатов. В целях снижения риска серьезной или смертельной травмы лицам с медицинскими имплантатами рекомендуется проконсультироваться с врачом и изготовителем имплантата, прежде чем приступать к эксплуатации данного изделия.

• Будьте всегда осторожны и руководствуйтесь здравым смыслом. Если вы не уверены, как правильно эксплуатировать изделие в определенной ситуации, прекратите работу и проконсультируйтесь со своим дилером Husqvarna, прежде чем продолжить.

• Помните: ответственность за аварии, угрожающие другим людям или их имуществу, несет оператор.

• Содержите изделие в чистоте. Следите за тем, чтобы знаки и наклейки были легко читаемыми.

• Не разрешайте пользоваться изделием людям, не убедившись сначала в том, что они прочитали и поняли содержание руководства по эксплуатации.

• Не позволяйте детям использовать изделие.

265• Не допускайте детей в рабочую зону. Они должны постоянно находиться под присмотром

• Не разрешайте пользоваться изделием людям, которые не знакомы с данными инструкциями.

• Не оставляйте без присмотра людей с физическими или умственными нарушениями, использующих изделие. Они должны постоянно находиться под присмотром взрослого.

• Ни в коем случае не используйте изделие, если вы устали, больны или находитесь под воздействием спиртного, наркотических веществ или лекарственных препаратов. Это может повлиять на ваше зрение, реакцию, координацию или оценку действительности.

• Запрещается использовать изделие, если оно повреждено.

• Запрещается вносить в изделие модификации или использовать изделие, если вы подозреваете, что в его конструкцию внесены изменения другими лицами. Техника безопасности на рабочем месте ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

• Уберите ветви, сучья, камни и прочие посторонние предметы из рабочей зоны перед началом эксплуатации изделия.

• Предметы, ударяющиеся о режущий инструмент, могут быть отброшены, что приведет к травмам или повреждению имущества. Следите за тем, чтобы посторонние лица и животные находились на безопасном расстоянии от изделия.

• Ни в коем случае не используйте изделие при неблагоприятных погодных условиях, например, в туман, дождь, при сильном ветре, низких температурах и риске удара молнии. Эксплуатация изделия при плохих погодных условиях или на сырых участках утомительна. Плохие погодные условия могут создавать опасные условия для работы, например, скользкие поверхности.

• Следите за возможным появлением посторонних лиц, предметов или условий, которые могут препятствовать безопасной эксплуатации

• Следите за возможным появлением препятствий, таких как корни, камни, сучья, ямы или рвы. Высокая трава может скрывать препятствия.

• Стрижка травы на склоне может представлять опасность. Запрещается использовать изделие на участках с уклоном более 15°.

• Используйте изделие поперек поверхности склона. Не передвигайтесь вверх и вниз по поверхности склона.

• Проявляйте особую осторожность при приближении к скрытым из видимости поворотам или предметам, которые могут затруднять обзор. Техника безопасности ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

• Изделие предназначено исключительно для скашивания травы на газонах. Запрещается использовать изделие не по назначению.

• Пользуйтесь средствами индивидуальной защиты. См. раздел Средства индивидуальной защиты на стр. 267

• Убедитесь, что вы знаете, как быстро остановить двигатель в аварийной ситуации.

• Запрещается запускать двигатель в закрытом помещении или вблизи легковоспламеняющихся материалов. Выхлопные газы двигателя имеют высокую температуру и могут содержать искры, которые в свою очередь могут привести к пожару.

• Ни в коем случае не используйте изделие с отсутствующими или неправильно установленными кожухами или ножом. Неправильно установленный нож может высвободиться и причинить травму.

• Следите за тем, чтобы в нож не попали посторонние предметы, например, камни и корни. Это может затупить нож и привести к искривлению вала двигателя. При сгибании оси увеличивается уровень вибрации, что может привести к снижению надежности крепления

• В случае столкновения ножа с посторонним предметом или возникновения вибрации незамедлительно остановите изделие. Отсоедините кабель от свечи зажигания. Проверьте изделие на наличие повреждений. Выполните ремонт повреждений или обратитесь в авторизованный сервисный центр для выполнения ремонта.

• Запрещается на постоянной основе фиксировать рукоятку тормоза двигателя при работающем

• При запуске изделие должно находиться на устойчивой, ровной поверхности. Убедитесь, что нож не касается грунта или любого другого

• При работе с изделием всегда стойте сзади.

• При работе с изделием все колеса должны стоять на земле; держите рукоятку обеими руками. Не приближайте руки или ноги к вращающимся ножам.

• Запрещается наклонять изделие при работающем двигателе.

135 - 006 -• Соблюдайте осторожность, когда тянете изделие

• Запрещается поднимать изделие при работающем двигателе. Если вам необходимо поднять изделие, сначала остановите двигатель и отсоедините кабель от свечи зажигания.

• Запрещается двигаться назад при работе с

• Останавливайте двигатель, когда пересекаете непокрытые травой зоны, например, дорожки из гравия, камня или асфальта.

• Запрещается бегать с изделием при работающем двигателе. Работайте с изделием в спокойном

• Выключайте двигатель, прежде чем изменить высоту стрижки. Ни в коем случае не выполняйте регулировку при работающем двигателе.

• Ни в коем случае не выпускайте изделие из вида при работающем двигателе. Остановите двигатель и убедитесь, что режущее оборудование не вращается. Инструкции по безопасности во время эксплуатации Средства индивидуальной защиты ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

• Средства индивидуальной защиты не могут полностью исключить риск получения травмы, но при несчастном случае они снижают тяжесть травмы. За помощью по правильному выбору оборудования обращайтесь к дилеру.

• Если уровень шума превышает 85 дБ, следует использовать защитные наушники.

• Используйте прочные, противоскользящие ботинки. Запрещается надевать открытую обувь или работать босиком.

• Надевайте прочные длинные брюки.

• При необходимости надевайте защитные перчатки, например, при закреплении, проверке или очистке режущего оборудования. Защитные устройства на изделии ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

• Запрещается использовать изделие с неисправными защитными устройствами.

• Регулярно выполняйте проверку защитных устройств. Если защитные устройства неисправны, обратитесь в сервисный центр Husqvarna. Проверка режущей деки Режущая дека снижает уровень вибрации изделия и риск травмирования ножом.

• Проверьте режущую деку и убедитесь, что на ней отсутствуют повреждения, такие как трещины. Аккумулятор (LB 348SI) ПРЕДУПРЕЖДЕНИЕ: Неисправный аккумулятор снижает безопасность изделия. Всегда используйте только рекомендованный производителем аккумулятор. Аккумулятор подает питание для электрического запуска и служит защитным устройством, предотвращающим случайный запуск. Извлеките аккумулятор, если вы не используете изделие или оставляете его без присмотра. Рукоятка тормоза двигателя Рукоятка тормоза двигателя предназначена для остановки двигателя. При отпускании рукоятки тормоза двигатель останавливается, а привод отключается. Для выполнения проверки тормоза двигателя запустите двигатель, а затем отпустите рукоятку тормоза. Если двигатель не остановится через 3 секунды, обратитесь в авторизованный сервисный центр Husqvarna для регулировки тормоза

(Pис. 20) Ограничитель запуска На модели LB 348SI рукоятка тормоза двигателя используется также в качестве пусковой рукоятки стартера. Проверьте ограничитель запуска и убедитесь, что он не позволяет стартеру запуститься.

1. Потяните пусковую рукоятку в направлении

рукоятки (B). Ограничитель запуска остановит движение рукоятки.

2. Сдвиньте ограничитель запуска вправо наружу

3. Разблокируйте ограничитель запуска и

убедитесь, что он возвращается в исходное

Глушитель предназначен для максимального снижения уровня шума и отвода выхлопных газов в сторону от оператора.

267Запрещается использовать изделие, если глушитель поврежден или отсутствует. Повреждение глушителя приводит к увеличению уровня шума и риску возгорания. ПРЕДУПРЕЖДЕНИЕ: Глушитель значительно нагревается во время эксплуатации и сразу после остановки, а также во время работы двигателя на холостых оборотах. Во избежание возгорания соблюдайте осторожность при работе вблизи легковоспламеняющихся материалов и/или паров. Проверка глушителя

• Регулярно осматривайте глушитель и проверяйте, что он правильно закреплен и не

Правила безопасного обращения с

ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

• Запрещается запускать изделие, если на него попало топливо или моторное масло. Удалите постороннее топливо/масло и дайте изделию

• Если топливо попало на одежду, немедленно смените ее.

• Не допускайте попадания топлива на тело, это может причинить вред здоровью. При попадании топлива на тело смойте его водой с мылом.

• Запрещается запускать изделие при наличии утечки из двигателя. Регулярно проверяйте двигатель на наличие утечек.

• Соблюдайте осторожность при обращении с топливом. Топливо является легковоспламеняющейся жидкостью со взрывоопасными парами и может привести к серьезным или смертельным травмам.

• Запрещается вдыхать пары топлива, т. к. это может причинить вред здоровью. Убедитесь в наличии достаточного потока воздуха.

• Запрещается курить вблизи топлива или

• Запрещается ставить теплые предметы рядом с топливом или двигателем.

• Запрещается доливать топливо при работающем

• Прежде чем заправить изделие, убедитесь, что двигатель полностью остыл.

• Перед заправкой топлива медленно откройте крышку топливного бака и осторожно сбросьте

• Запрещается заливать топливо в двигатель в помещении. Недостаточная вентиляция может привести к травме или смерти в результате удушья или отравления угарным газом.

• Плотно затяните крышку топливного бака. Если крышка топливного бака не затянута, возникает риск пожара.

• Переместите изделие минимум на 3 м / 10 футов от места заправки топливом, прежде чем запустить его.

• Никогда не заправляйте топливный бак полностью. Тепло приводит к расширению топлива. Оставьте место в верхней части топливного бака. Инструкции по технике безопасности во время технического обслуживания ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

• Выхлопные газы из двигателя содержат окись углерода — не имеющий запаха, токсичный и чрезвычайно опасный газ. Запрещается запускать двигатель в помещении или в замкнутых пространствах.

• Прежде чем приступить к техобслуживанию изделия, остановите двигатель и отсоедините кабель от свечи зажигания. На модели LB 348SI также необходимо снять аккумулятор.

• Надевайте защитные перчатки при техобслуживании режущего оборудования. Нож очень острый, что при неосторожном обращении может легко привести к порезам.

• Использование принадлежностей или внесение изменений в конструкцию изделия, не одобренных производителем, может привести к серьезным или смертельным травмам. Запрещается вносить изменения в конструкцию изделия. Пользуйтесь только рекомендованными производителем принадлежностями.

• При несоблюдении правил и сроков выполнения техобслуживания риск получения травмы или повреждения изделия возрастает.

• Выполняйте техобслуживание строго в соответствии с инструкциями, приведенными в руководстве по эксплуатации. Все прочие виды сервисного обслуживания должны проводиться в авторизованном сервисном центре Husqvarna. 268 135 - 006 -• Регулярно обращайтесь в авторизованный сервисный центр Husqvarna для проведения техобслуживания изделия.

• Замените поврежденные, сломанные или изношенные детали.

ПРЕДУПРЕЖДЕНИЕ: Прежде чем выполнять сборку изделия, прочитайте раздел, посвященный технике безопасности. На модели LB 348SI также необходимо снять аккумулятор. Сборка рукоятки

1. Ослабьте нижние ручки.

2. Переместите ручки в нижние положения в пазах с

левой и правой стороны изделия. (Pис. 22)

3. Установите рукоятку в одно из 2 доступных

положений по высоте.

4. Переместите ручки вверх в направлении рукоятки

до упора. Вы должны услышать щелчок. (Pис. 23)

5. Надежно затяните ручки.

Установка изделия в транспортное

1. Снимите аккумулятор (LB 348SI).

2. Ослабьте нижние ручки.

3. Переместите ручки в нижние положения в пазах с

левой и правой стороны изделия. (Pис. 22)

4. Сложите рукоятку вперед. (Pис. 24)

Установка изделия в рабочее

1. Установите рукоятку в вертикальное положение.

2. Переместите ручки вверх в направлении рукоятки

до упора. Вы должны услышать щелчок. (Pис. 23)

3. Надежно затяните ручки.

4. Закрепите аккумулятор на двигателе (LB 348SI).

Сборка отражателя выброса Соберите отражатель бокового выброса травы. Продукт поставляется с крышкой бокового выброса для мульчирования травы.

1. Отверните 2 винта и снимите крышку бокового

2. Установите отражатель выброса над каналом

ПРЕДУПРЕЖДЕНИЕ: Перед эксплуатацией прибора необходимо внимательно изучить раздел безопасности. Husqvarna Connect Husqvarna Connect представляет собой бесплатное приложение для мобильного устройства. Приложение Husqvarna Connect позволяет пользоваться расширенными функциями вашего изделия Husqvarna:

• Дополнительная информация об изделии.

• Сведения о деталях и помощь в техническом обслуживании. Как начать использовать Husqvarna Connect

1. Загрузите приложение Husqvarna Connect на

свое мобильное устройство.

2. Зарегистрируйтесь в приложении Husqvarna

3. Выполните пошаговые инструкции в приложении

Husqvarna Connect для подключения и регистрации изделия. Перед началом эксплуатации

1. Внимательно прочитайте руководство по

эксплуатации и убедитесь, что понимаете приведенные здесь инструкции.

2. Осмотрите режущее оборудование и убедитесь,

что оно правильно закреплено и отрегулировано.

Проверка режущего оборудования на стр. 272

3. Заполните топливный бак. См. раздел

топливом на стр. 269

4. Заполните масляный бак и проверьте уровень

масла. См. раздел Проверка уровня масла на стр. 272

Заправка топливом По возможности пользуйтесь экологическим/ алкилатным бензином. При невозможности использовать экологический/алкилатный бензин

135 - 006 - 269используйте качественный неэтилированный или

этилированный бензин с октановым числом не ниже

ВНИМАНИЕ: Не используйте бензин с октановым числом меньше 90 RON (87 AKI). Это может привести к повреждению

1. Медленно откройте крышку топливного бака,

чтобы стравить давление.

2. Медленно залейте топливо из канистры. Если вы

пролили топливо, протрите его тряпкой и дайте оставшемуся топливу высохнуть.

3. Очистите поверхность вокруг крышки топливного

4. Плотно затяните крышку топливного бака. Если

крышка топливного бака не затянута, возникает риск пожара.

5. Переместите изделие минимум на 3 м (10 футов)

от места заправки топливом, прежде чем запустить его. Регулировка высоты стрижки Высоту стрижки возможно установить на пяти разных

1. Переведите рычаг регулировки высоты стрижки

назад, чтобы увеличить высоту стрижки.

2. Переведите рычаг регулировки высоты стрижки

вперед, чтобы уменьшить высоту стрижки.

Не устанавливайте высоту стрижки слишком низко. Ножи могут ударяться о землю, если поверхность газона неровная. Запуск изделия

• Убедитесь, что кабель подсоединен к свече

Ручной запуск (LB 248S, LB 253S)

1. Стойте сзади изделия.

2. Прижмите рукоятку тормоза двигателя к рукоятке.

3. Держите рукоятку стартера правой рукой.

4. Медленно потяните за шнур стартера, пока не

почувствуете некоторое сопротивление.

5. Резко потяните трос, чтобы завести двигатель.

ПРЕДУПРЕЖДЕНИЕ: Не накручивайте шнур стартера вокруг руки. Электрический запуск (LB 348SI)

1. Убедитесь, что аккумулятор активирован и

заряжен. См. раздел Активация аккумулятора на стр. 273

2. Закрепите аккумулятор на двигателе. (Pис. 28)

3. Сдвиньте ограничитель запуска вправо наружу

4. Притяните пусковую рукоятку (B) к рукоятке для

запуска стартера. Стартер остановится после запуска двигателя. (Pис. 21) Использование привода колес

• Потяните петлю привода в направлении рукоятки. (Pис. 29)

• Прежде чем потянуть изделие назад, отключите привод и толкните изделие вперед примерно на 10 см.

• Отпустите петлю привода, чтобы отключить привод, например, при приближении к препятствию. Остановка изделия

• Для того чтобы остановить только привод, отпустите петлю привода.

• Для того чтобы остановить двигатель, отпустите рукоятку тормоза двигателя. Извлечение аккумулятора Во избежание случайного запуска двигателя извлеките аккумулятор на модели LB 348SI, если изделие не используется.

1. Нажмите кнопки блокировки (A) и извлеките

аккумулятор. (Pис. 30) Достижение оптимальных результатов

• Всегда пользуйтесь хорошо заточенным ножом. Затупившийся нож будет стричь траву неровно, и в месте среза трава будет желтеть. При использовании острого ножа также затрачивается меньше энергии, чем при работе с затупившимся ножом.

• Не срезайте более ⅓ всей длины травы. Выполните первую стрижку на большей высоте. Проверьте полученный результат и уменьшите высоту стрижки до необходимого уровня. Если трава высокая, передвигайте газонокосилку медленно и, при необходимости, используйте газонокосилку 2 раза.

• Если вы хотите избежать образования полос на вашем газоне, следует каждый раз стричь его в разных направлениях.

135 - 006 -Техническое обслуживание

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением техобслуживания необходимо внимательно изучить и понять раздел безопасности. Для выполнения любых работ по сервисному обслуживанию и ремонту изделия необходимо пройти специальное обучение. Мы гарантируем доступность услуг по профессиональному ремонту и сервисному обслуживанию. Если ваш дилер не занимается сервисным обслуживанием, обратитесь к нему для получения информации о ближайшем сервисном центре. График технического обслуживания ПРЕДУПРЕЖДЕНИЕ: На модели LB 348SI в обязательном порядке извлеките из изделия аккумулятор перед выполнением технического обслуживания, ремонта или очистки изделия. График технического обслуживания рассчитан исходя из ежедневного использования изделия. Если изделие не используется ежедневно, интервалы техобслуживания изменятся. Информацию о техническом обслуживании, отмеченном знаком *, см. в инструкциях в разделе Защитные устройства на изделии на стр. 267

Техническое обслуживание Ежеднев

Выполните общий осмотр X Проверьте уровень масла X Очистите изделие X Проверьте режущее оборудование X Проверьте режущую деку и защитный кожух* X Проверьте рукоятку тормоза двигателя* X Проверьте аккумулятор* X Проверьте глушитель* X Проверьте свечу зажигания X Замените масло (первый раз через 5 часов использования, в дальнейшем примерно через каждые 50 часов использования)

Замените воздушный фильтр (после 50 часов работы) X Проверьте топливную систему X Выполнение общего осмотра

• Проверьте затяжку гаек и винтов на изделии. Очистка изделия снаружи

• Используйте щетку для удаления листьев, травы

• Убедитесь, что воздухозаборник в верхней части двигателя не заблокирован.

• Не используйте моечный агрегат высокого давления для чистки устройства.

• Если вы используете воду для очистки изделия, не допускайте попадания воды непосредственно на двигатель. Очистка внутренней поверхности режущей деки

1. Опорожните топливный бак.

2. Положите изделие на бок таким образом, чтобы

сторона с глушителем была направлена вниз.

135 - 006 - 271ВНИМАНИЕ: Если положить изделие

так, что воздушный фильтр будет направлен вниз, можно повредить

3. Промойте водой из шланга внутренние

поверхности режущей деки. Очистка корпуса редуктора

2. Используйте щетку для удаления листьев, травы

и грязи с корпуса редуктора. (Pис. 31)

3. Если грязь не счищается щеткой, смойте ее

Проверка режущего оборудования ПРЕДУПРЕЖДЕНИЕ: Во избежание непреднамеренного запуска отсоедините кабель от свечи зажигания. ПРЕДУПРЕЖДЕНИЕ: Надевайте защитные перчатки при техобслуживании режущего оборудования. Нож очень острый, что при неосторожном обращении может легко привести к

1. Проверьте режущее оборудование на наличие

повреждений или трещин. Всегда заменяйте поврежденное режущее оборудование.

2. Осмотрите нож на наличие повреждений или

следов притупления. Примечание: После заточки ножа необходимо выполнить его балансировку. Обратитесь в сервисный центр для выполнения заточки, замены и балансировки ножа. При столкновении с препятствием, которое привело в остановке изделия, замените поврежденный нож. Сервисный центр должен определить, следует ли заточить нож или лучше его заменить. Замена ножа

1. Заблокируйте нож деревянным бруском. (Pис. 32)

4. Проверьте держатель ножа (C) и болт ножа на

наличие повреждений.

5. Проверьте вал двигателя на наличие

6. При установке нового ножа обратите внимание,

что находящиеся под углом края ножа должны быть обращены в направлении режущей деки. (Pис. 34)

7. Приложите фрикционную шайбу (D) и нож к

8. Убедитесь, что нож расположен по центру вала

двигателя; при этом вы должны видеть метки на держателе ножа с обеих сторон.

9. Заблокируйте нож деревянным бруском.

Установите пружинную шайбу (E) и затяните болт с шайбой моментом 80 Нм. (Pис. 35)

10. Проверните нож рукой и убедитесь, что он

свободно вращается. ПРЕДУПРЕЖДЕНИЕ: Используйте защитные перчатки. Нож очень острый, что при неосторожном обращении может легко привести к

11. Запустите изделие, чтобы проверить работу

ножа. Если нож установлен неправильно, вы ощутите вибрацию изделия, или результат стрижки будет неудовлетворительным. Проверка уровня масла ВНИМАНИЕ: Слишком низкий уровень масла может привести к повреждениям двигателя. Проверьте уровень масла перед запуском изделия.

1. Расположите изделие на ровной поверхности.

2. Снимите крышку масляного бака вместе с щупом.

3. Очистите щуп от масла.

4. Поместите щуп полностью в масляный бак, чтобы

получить достоверную информацию об уровне

6. Проверьте уровень масла на щупе.

7. Если уровень масла низкий, залейте моторное

масло и проверьте уровень масла еще раз. Замена моторного масла ПРЕДУПРЕЖДЕНИЕ: Моторное масло очень горячее сразу после остановки двигателя. Дайте двигателю остыть, прежде чем сливать моторное масло. При попадании моторного масла на кожу смойте его мылом и водой.

1. Запустите изделие до полного расхода топлива в

2. Отсоедините провод от свечи зажигания.

3. Снимите крышку масляного бака.

4. Поместите емкость под изделие для сбора

5. Наклоните изделие, чтобы слить моторное масло

135 - 006 -6. Заправьте бак новым моторным маслом;

используйте тип масла, рекомендованный в Технические данные на стр. 275

7. Проверьте уровень моторного масла. См. раздел

Проверка уровня масла на стр. 272

Аккумулятор (LB 348SI) ПРЕДУПРЕЖДЕНИЕ: Неисправный аккумулятор снижает безопасность изделия. Всегда используйте только рекомендованный производителем аккумулятор. Аккумулятор подает питание для электрического запуска и служит защитным устройством, предотвращающим случайный запуск. Извлеките аккумулятор, если вы не используете изделие или оставляете его без присмотра. Активация аккумулятора Перед первой эксплуатацией аккумулятора его необходимо активировать.

1. Установите аккумулятор в зарядное устройство,

Зарядка аккумулятора на стр. 273

2. Дождитесь, пока загорится хотя бы 1 зеленый

индикатор (приблизительно 10 секунд).

3. Закрепите аккумулятор на двигателе, см. раздел

Электрический запуск (LB 348SI) на стр. 270

Зарядка аккумулятора Если на аккумуляторе горит только 1 индикатор или не горит ни одного индикатора, необходимо зарядить аккумулятор. Полностью разряженный аккумулятор заряжается за 1 час. Зарядка в течение меньшего промежутка времени не повреждает аккумулятор.

1. Установите аккумулятор в зарядное устройство.

2. Подключите зарядное устройство к электросети

(220 В, 50 Гц). Состояние зарядки аккумулятора Светодиодный дисплей на аккумуляторе

25%-50% Светодиоды 1, 2 горят, светодиод 3 мигает. 50%-75% Светодиоды 1, 2, 3 горят, светодиод 4 мигает. 75%-100% Светодиодный дисплей на аккумуляторе

Горят светодиоды 1, 2, 3, 4 Полный

Индикатор на зарядном

Постоянно горит красный индикатор Аккумулятор заряжается Мигает красный

Аккумулятор слишком горячий; зарядка начнется, когда температура будет соответствовать норме Постоянно горит зеленый индикатор Аккумулятор полностью

Мигает красный и зеленый индикатор Аккумулятор поврежден и подлежит замене Очистка воздушного фильтра

1. Снимите крышку воздушного фильтра и фильтр.

2. Постучите фильтром о плоскую поверхность,

чтобы удалить твердые частицы. ВНИМАНИЕ: Не используйте для очистки воздушного фильтра растворитель или сжатый воздух.

3. Установите воздушный фильтр на место.

Убедитесь, что воздушный фильтр плотно посажен на место.

4. Установите крышку воздушного фильтра на

Примечание: Воздушный фильтр после эксплуатации в течение некоторого времени невозможно полностью вычистить. Регулярно выполняйте замену воздушного фильтра. Всегда заменяйте поврежденный воздушный фильтр. Проверка свечи зажигания

Всегда используйте только указанный тип свечи. Использование неправильного типа свечи зажигания может привести к повреждению изделия.

• Проверьте свечу зажигания, если двигатель не набирает мощность, плохо заводится или плохо работает на холостых оборотах.

• Чтобы уменьшить риск появления нежелательного материала на электродах свечи зажигания, соблюдайте следующие инструкции:

273a) Убедитесь в правильности регулировки частоты оборотов холостого хода. b) Убедитесь, что используется надлежащая топливная смесь. c) Убедитесь, что воздушный фильтр чист.

• Если свеча зажигания загрязнена, очистите ее и проверьте зазор между электродами, см. раздел Технические данные на стр. 275 . (Pис. 37)

• При необходимости замените свечу зажигания. Проверка топливной системы

• Проверьте крышку топливного бака и уплотнение крышки топливного бака на наличие повреждений.

• Проверьте топливный шланг на наличие утечек. Если топливный шланг поврежден, обратитесь в сервисный центр для его замены. Регулировка троса сцепления Если привод начинает казаться медленным, необходимо отрегулировать трос сцепления.

1. Для того чтобы увеличить скорость, поверните

винт регулировки против часовой стрелки. Примечание: Если привод включается, когда вы не тянете петлю привода, необходимо удлинить

2. Чтобы удлинить трос и снизить скорость,

поверните винт регулировки по часовой стрелке. (Pис. 38) Если привод кажется медленным даже после регулировки, обратитесь в авторизованный сервисный центр для замены приводного ремня. Транспортировка, хранение и утилизация Транспортировка и хранение

• Перед помещением на хранение и транспортировкой изделия и топлива убедитесь в отсутствии утечек или испарения топлива. Искры или источники открытого огня, например, от электрических устройств или котлов, могут привести к пожару.

• Всегда используйте рекомендованные контейнеры для хранения и транспортировки

• Перед помещением изделия на длительное хранение опорожните топливный бак. Утилизируйте топливо в специально предназначенном для этого месте

• Надежно закрепите изделие на время транспортировки для предотвращения повреждений или аварий.

• Храните изделие в запертом помещении для предотвращения доступа к изделию детей или посторонних лиц.

• Храните изделие в сухом и защищенном от низких температур месте.

• Соблюдайте местное законодательство и действующие нормы в области переработки.

• Утилизируйте все химические вещества, такие как моторное масло или антифриз, в сервисном центре или в специально предназначенном для этого месте.

• Если изделие больше не эксплуатируется, отправьте его дилеру Husqvarna или утилизируйте в пункте переработки.

• Утилизируйте аккумулятор в сервисном центре или в специально предназначенном месте для утилизации аккумуляторов.

135 - 006 -Технические данные

Технические данные LB 248S LB 253S LB 348SI

Марка Briggs & Stratton Briggs & Stratton Briggs & Stratton Рабочий объем, см

Частота вращения, об/мин 2900 2900 2900 Номинальная мощность двигателя, кВт

2,4 2,6 2,6 Система зажигания Свеча зажигания BS OHV 992304 BS OHV 992304 BS OHV 992304 Зазор между электродами, мм 0,75 0,75 0,75 Топливная система и система смазки Топливо, неэтилированное, мин. октановое число

Емкость топливного бака, л 1,0 1,0 1,0 Емкость масляного бака, л 0,5 0,5 0,5 Моторное масло SAE 30 SAE 30 SAE 30

С пустыми баками, кг 34 35 35 Излучение шума

Уровень мощности звука, измеренный, дБ(A)

Уровень мощности шума, гарантированный L

Уровень шумового давления на уши оператора, дБ(A)

Указанная номинальная мощность двигателя — это средняя полезная мощность типичного серийного двигателя при указанной частоте вращения (об/мин) для определенной модели двигателя, измеренная в соответствии со стандартом SAE J1349/ISO1585. Показатели двигателей массового производства могут отличаться от этого значения. Фактическая выходная мощность двигателя, установленного на определенном изделии, зависит от рабочей скорости, условий окружающей среды и других параметров.

Излучение шума в окружающую среду измеряется как шумовой эффект (L

) согласно Директиве ЕС 2000/14/EC.

Указанные данные об уровне шумового давления имеют типичный статистический разброс (стандартное отклонение) в 1,2 дБ (A).

4,6 4,8 4,6 Режущее оборудование Высота реза, мм 25-70 25-70 25-70 Ширина стрижки, мм 480 530 480 Режущий механизм 2 в 1 2 в 1 2 в 1 Нож BioClip BioClip BioClip Артикул 5028813-10 5028814-10 5028813-10

Скорость, км/ч 4,5 4,5 4,5

Электростартер Нет Нет Да Аккумулятор – – Литий-ионный, 12 В/ 15,7 Вт/ч

Указанные данные об уровне вибрации имеют типичный статистический разброс (стандартное отклонение) 0,2 м/с

276 135 - 006 -Декларация соответствия ЕС Декларация соответствия ЕС Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел.: +46-36-146500, настоящим заявляет, что газонокосилки Husqvarna LB 248S, LB 253S и LB 348SI с серийными номерами 2017xxxxxxx и выше соответствуют требованиям ДИРЕКТИВЫ

• от 17 мая 2006 года "о механическом оборудовании" 2006/42/EC

• от 26 февраля 2014 года "об электромагнитной совместимости" 2014/30/EU

• от 8 мая 2000 года "об излучении шума в окружающую среду" 2000/14/EC Информация по излучению шума представлена в разделе "Технические данные". Применяются следующие стандарты: EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012 Если не указано иначе, подразумевается последняя опубликованная редакция стандартов. Зарегистрированная организация: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala представила отчеты об оценке соответствия согласно приложению VI к ДИРЕКТИВЕ СОВЕТА от 8 мая 2000 года "об излучении шума в окружающую среду" 2000/14/EC. Сертификатам присвоены номера: 01/901/294, 01/901/295, 01/901/300 Huskvarna, 2017-11-17 Клаес Лосдал, Директор отдела разработок/Садовая техника (Уполномоченный представитель Husqvarna AB и ответственный за техническую документацию)

4. Рукоятка стартера

13. Кришка для масла

16. Кришка корпуса редуктора

17. Акумулятор, захисні пристрої (LB 348SI)

18. Дефлектор викидного детектора
