MANUALE UTENTE LB 348SI HUSQVARNA

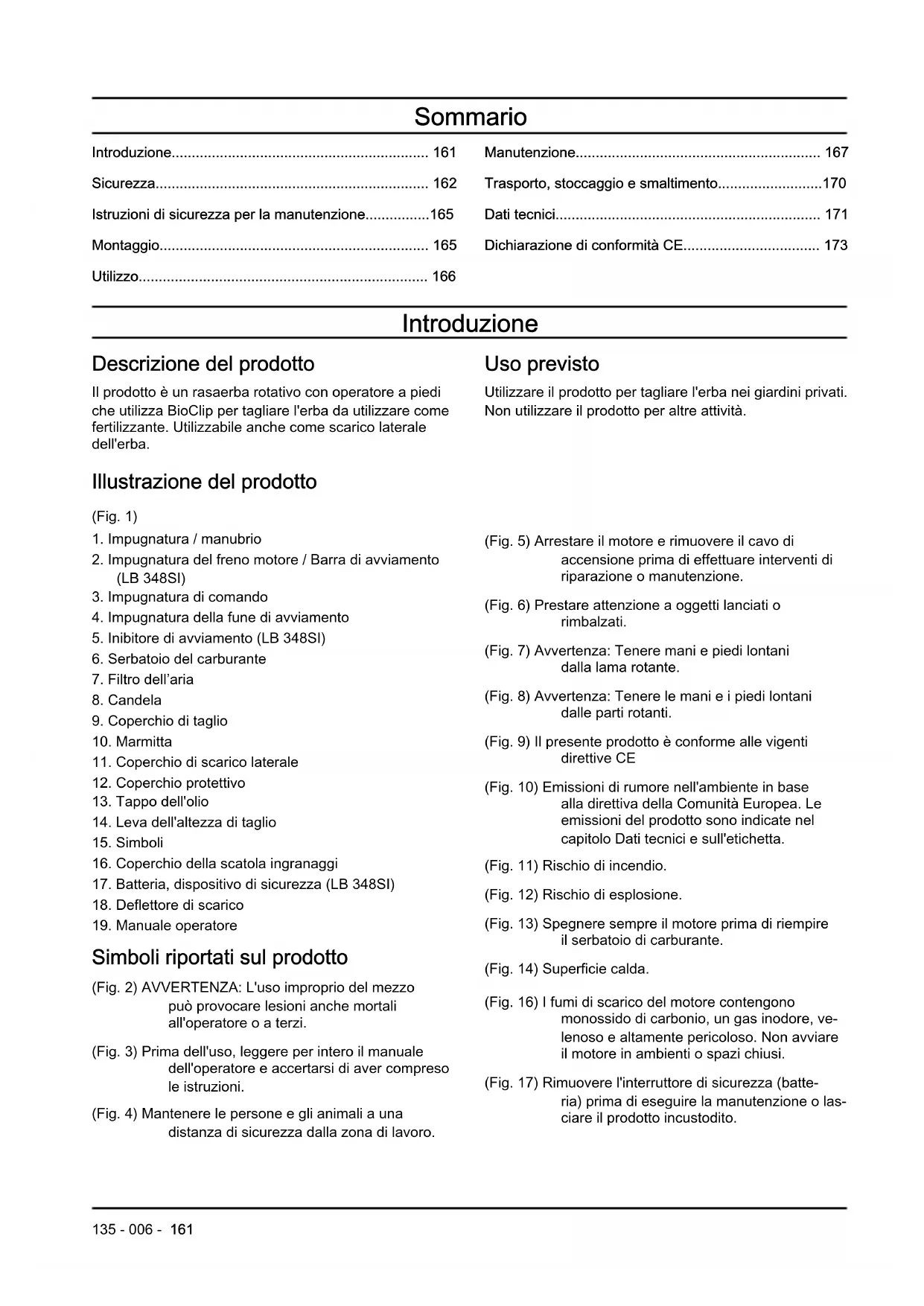

• Introduzione p. 161
• Sicurezza p. 162
• Istruzioni di sicurezza per la manutenzione p. 165
• Montaggio p. 165
• Utilizzo p. 166
• Manutenzione p. 167
• Trasporto, stoccaggio e smaltimento p. 170
• Dati tecnici p. 171
• Dichiarazione di conformità CE Introduzione Descrizione del prodotto Il prodotto è un rasaerba rotativo con operatore a piedi che utilizza BioClip per tagliare l'erba da utilizzare come fertilizzante. Utilizzabile anche come scarico laterale dell'erba. Uso previsto Utilizzare il prodotto per tagliare l'erba nei giardini privati. Non utilizzare il prodotto per altre attività. Illustrazione del prodotto (Fig. 1) p. 173

1. Impugnatura / manubrio

2. Impugnatura del freno motore / Barra di avviamento

3. Impugnatura di comando

4. Impugnatura della fune di avviamento

5. Inibitore di avviamento (LB 348SI)

9. Coperchio di taglio

11. Coperchio di scarico laterale

12. Coperchio protettivo

14. Leva dell'altezza di taglio

16. Coperchio della scatola ingranaggi

17. Batteria, dispositivo di sicurezza (LB 348SI)

18. Deflettore di scarico

19. Manuale operatore

Simboli riportati sul prodotto (Fig. 2) AVVERTENZA: L'uso improprio del mezzo può provocare lesioni anche mortali all'operatore o a terzi. (Fig. 3) Prima dell'uso, leggere per intero il manuale dell'operatore e accertarsi di aver compreso le istruzioni. (Fig. 4) Mantenere le persone e gli animali a una distanza di sicurezza dalla zona di lavoro. (Fig. 5) Arrestare il motore e rimuovere il cavo di accensione prima di effettuare interventi di riparazione o manutenzione. (Fig. 6) Prestare attenzione a oggetti lanciati o rimbalzati. (Fig. 7) Avvertenza: Tenere mani e piedi lontani dalla lama rotante. (Fig. 8) Avvertenza: Tenere le mani e i piedi lontani dalle parti rotanti. (Fig. 9) Il presente prodotto è conforme alle vigenti direttive CE (Fig. 10) Emissioni di rumore nell'ambiente in base alla direttiva della Comunità Europea. Le emissioni del prodotto sono indicate nel capitolo Dati tecnici e sull'etichetta. (Fig. 11) Rischio di incendio. (Fig. 12) Rischio di esplosione. (Fig. 13) Spegnere sempre il motore prima di riempire il serbatoio di carburante. (Fig. 14) Superficie calda. (Fig. 16) I fumi di scarico del motore contengono monossido di carbonio, un gas inodore, ve- lenoso e altamente pericoloso. Non avviare il motore in ambienti o spazi chiusi. (Fig. 17) Rimuovere l'interruttore di sicurezza (batte- ria) prima di eseguire la manutenzione o las- ciare il prodotto incustodito.

135 - 006 - 161(Fig. 18) Procedura di avviamento per LB 248S,

LB 253S: Spingere verso il basso l'impugna- tura del freno motore e tirare l'impugnatura della fune di avviamento. (Fig. 19) Procedura di avviamento del modello LB 348SI: Rilasciare l'inibitore di avviamento e spingere verso il basso la barra Start. (Fig. 15) Codice scansionabile. Nota: Altri simboli o decalcomanie sul prodotto riguardano particolari requisiti necessari per la certificazione in determinate aree commerciali. Responsabilità del prodotto Come indicato nelle leggi vigenti in materia di responsabilità obbligatoria sul prodotto, non siamo responsabili per eventuali danni causati dal nostro prodotto se:

• Il prodotto viene riparato in modo errato.

• Il prodotto viene riparato con parti che non provengono o non sono omologate dal produttore.

• Il prodotto contiene un accessorio che non proviene o non è omologato dal produttore.

• Il prodotto non viene riparato presso un centro di assistenza autorizzato o presso un'autorità competente. Emissioni Euro V AVVERTENZA: La manomissione del motore rende nulla l'omologazione UE del prodotto. Sicurezza Definizioni di sicurezza Le avvertenze, le precauzioni e le note sono utilizzate per evidenziare le parti importanti del manuale. AVVERTENZA: Utilizzato se è presente un rischio di lesioni o morte dell'operatore o di passanti nel caso in cui le istruzioni del manuale non vengano rispettate. ATTENZIONE: Utilizzato se è presente un rischio di danni al prodotto, ad altri materiali oppure alla zona adiacente nel caso in cui le istruzioni del manuale non vengano rispettate. Nota: Utilizzato per fornire ulteriori informazioni necessarie in una determinata situazione. Istruzioni di sicurezza generali AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Questo prodotto è pericoloso se utilizzato in maniera impropria o se non si presta attenzione. La mancata osservanza delle istruzioni di sicurezza può causare lesioni anche fatali.

• Durante il funzionamento, questo prodotto genera un campo elettromagnetico. Tale campo può interferire, in alcuni casi, con persone portatrici di impianti medici attivi o passivi. Per ridurre il rischio di condizioni che possono implicare lesioni gravi o mortali, i portatori di tali impianti devono consultare il proprio medico e il produttore dell'impianto prima di utilizzare questo prodotto.

• Usare la massima cautela e il buon senso. Se non si è sicuri di come utilizzare il prodotto in una particolare situazione, fermarsi e rivolgersi al proprio rivenditore Husqvarna prima di continuare.

• Tenere presente che l'operatore potrà essere ritenuto responsabile di eventuali incidenti che coinvolgano altre persone o i loro beni.

• Tenere pulito il prodotto. Assicurarsi che sia possibile leggere chiaramente simboli e decalcomanie.

• Non consentire ad altre persone di utilizzare il prodotto se non si è sicuri che abbiano letto e compreso il contenuto del Manuale dell'operatore.

• Non consentire ai bambini di utilizzare il prodotto.

• Tenere i bambini lontani dall'area di lavoro. È necessaria sempre la supervisione di un adulto responsabile.

• Non permettere a chiunque non conosca le istruzioni di utilizzare il prodotto.

• Controllare sempre qualsiasi persona, dalle capacità fisiche o mentali ridotte, che utilizzi il prodotto. È necessaria sempre la supervisione di un adulto responsabile.

• Non utilizzare l'apparecchio quando si è stanchi, ammalati o sotto effetto di alcool, farmaci o medicinali. Essi potrebbero compromettere la vista, l'attenzione, il coordinamento e il giudizio.

• Se difettoso, non utilizzare il prodotto.

• Non modificare il prodotto né utilizzarlo nel caso in cui vi sia la possibilità che sia stato modificato da altri. Sicurezza dell’area di lavoro AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto. 162 135 - 006 -• Rimuovere oggetti quali rami, ramoscelli o pietre dall'area di lavoro prima di utilizzare il prodotto.

• Gli oggetti che urtano contro l’attrezzatura di taglio potrebbero essere proiettati e causare danni a cose e persone. Mantenere persone e animali a una distanza di sicurezza dal prodotto.

• Non utilizzare mai il prodotto in condizioni meteorologiche avverse quali nebbia, pioggia, vento forte, freddo intenso e rischio di fulmini. L’uso del prodotto in condizioni meteorologiche avverse o in ambienti umidi è stancante. Condizioni meteorologiche avverse possono causare situazioni di pericolo quali superfici scivolose.

• Prestare attenzione a persone, cose e situazioni che possono impedire un utilizzo sicuro del prodotto.

• Prestare attenzione a ostacoli quali radici, pietre, ramoscelli, fossi e avvallamenti. L’erba alta può nascondere eventuali ostacoli.

• Tagliare l'erba in pendenza può risultare pericoloso. Non utilizzare il prodotto su terreni con pendenze superiori a 15°.

• Utilizzare il prodotto trasversalmente lungo i pendii. Non spostarsi seguendo tragitti verso l’alto e verso il basso.

• Prestare attenzione in prossimità di angoli e oggetti nascosti che potrebbero ostacolare la visuale. Sicurezza sul lavoro AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Utilizzare il prodotto esclusivamente per tagliare il prato. Non è consentito utilizzare il prodotto per altri scopi.

• Usare sempre abbigliamento protettivo personale. Vedere Abbigliamento protettivo personale alla pagina 163

• Assicurarsi di saper spegnere il motore rapidamente in caso di emergenza.

• Non avviare il motore in uno spazio chiuso o in prossimità di materiali infiammabili. I fumi di scarico del motore sono molto caldi e possono contenere scintille in grado di provocare incendi.

• Non azionare il prodotto senza prima aver montato correttamente la lama e tutti i coperchi. Una lama non correttamente fissata potrebbe allentarsi e causare lesioni personali.

• Assicurarsi che la lama non urti oggetti quali pietre e radici. Ciò potrebbe provocare danni alla lama e piegare l’albero motore. Un’asse piegato provoca forti vibrazioni e un alto rischio di allentamento della lama.

• Qualora la lama urti contro un oggetto o all’insorgere di vibrazioni arrestare immediatamente il prodotto. Staccare il cavo di accensione dalla candela. Verificare la presenza di eventuali danni al prodotto. Riparare eventuali danni o contattare un'officina autorizzata per far svolgere la riparazione.

• Non fissare l’impugnatura del freno motore in modo permanente al manubrio quando il motore è avviato.

• Posizionare il prodotto su una superficie piana e stabile e avviarlo. Assicurarsi che la lama non venga a contatto con il terreno o con altri oggetti.

• Collocarsi sempre posteriormente al prodotto quando lo si utilizza.

• Consentire a tutte le ruote di restare a contatto con il suolo e tenere le 2 mani sull'impugnatura mentre si aziona il prodotto. Tenere mani e piedi lontani dalle lame rotanti.

• Non ribaltare il prodotto a motore acceso.

• Prestare attenzione quando si tira il prodotto verso di sé.

• Non sollevare mai il prodotto a motore avviato. Se si deve sollevare il prodotto, arrestare innanzitutto il motore e scollegare il cavo di accensione dalla candela.

• Non camminare all’indietro quando si utilizza il prodotto.

• Arrestare il motore quando si attraversano zone prive d’erba quali vialetti in ghiaia, pietra e asfalto.

• Non correre con il prodotto quando il motore è acceso. Camminare sempre durante l'utilizzo del prodotto.

• Spegnere il motore prima di apportare qualsiasi modifica all’altezza di taglio. Non effettuare mai regolazioni a motore acceso.

• Non perdere mai di vista il prodotto quando il motore è acceso. Arrestare il motore e assicurarsi che l’attrezzatura di taglio non giri. Istruzioni di sicurezza per il funzionamento Abbigliamento protettivo personale AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• L'uso di abbigliamento protettivo personale non elimina il rischio di lesioni, ma ne riduce la gravità in caso di incidente. Farsi consigliare dal rivenditore per la scelta dell'attrezzatura adatta.

• Utilizzare protezioni per le orecchie se il livello di rumore è superiore a 85 dB.

• Utilizzare robusti stivali o scarpe antiscivolo. Non utilizzare il prodotto con calzature aperte o a piedi nudi.

• Utilizzare pantaloni lunghi di tessuto pesante.

• Indossare guanti protettivi ove necessario, ad esempio per montare, ispezionare o pulire l’attrezzatura di taglio.

163Dispositivi di sicurezza sul prodotto AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Non utilizzare un prodotto con dispositivi di sicurezza difettosi.

• Effettuare un controllo dei dispositivi di sicurezza con regolarità. Se i dispositivi di sicurezza sono difettosi, rivolgersi alla propria officina Husqvarna. Controllo del coperchio di taglio Il coperchio di taglio riduce le vibrazioni del prodotto e il rischio di ferirsi con la lama.

• Esaminare il coperchio di taglio per accertarsi che non presenti danni quali crepe. Batteria (LB 348SI) AVVERTENZA: Una batteria difettosa diminuisce la sicurezza del prodotto. Utilizzare sempre una batteria approvata dal produttore. La batteria fornisce l'alimentazione all’avviamento elettrico ed è un dispositivo di sicurezza che impedisce l'avviamento accidentale. Rimuovere la batteria quando non si usa il prodotto e quando lo si lascia incustodito. Impugnatura del freno motore L'impugnatura del freno motore arresta il motore. Quando si rilascia l'impugnatura del freno motore, il motore si arresta e la trazione si disinnesta. Per ispezionare il freno motore, avviare il motore e quindi rilasciare l’impugnatura del freno motore. Se il motore non si arresta entro 3 secondi, far regolare il freno motore presso un’officina Husqvarna autorizzata. (Fig. 20) Inibitore di avviamento Sul modello LB 348SI l’impugnatura del freno motore si usa anche come barra di avviamento per il motorino di avviamento. Effettuare un controllo dell'inibitore dell'avviamento per accertarsi che impedisca l’azionamento del motorino di avviamento.

1. Tirare la barra di avviamento nella direzione del

manubrio (B). L'inibitore dell'avviamento blocca il movimento.

2. Spingere l'inibitore di avviamento verso destra (A).

3. Rilasciare l'inibitore di avviamento e accertarsi che

torni in posizione iniziale. Marmitta La marmitta assicura il minimo livello acustico e allontana i fumi di scarico dall'operatore. Non utilizzare il prodotto se la marmitta è mancante o difettosa. Una marmitta difettosa aumenta il livello acustico e il rischio di incendio. AVVERTENZA: La marmitta si surriscalda durante e dopo l'uso e quando il motore funziona al regime minimo. Prestare attenzione in prossimità di materiali infiammabili e/o fumi per evitare incendi. Controllo della marmitta

• Esaminare la marmitta periodicamente per assicurarsi che sia collegata correttamente e che non sia danneggiata. Sicurezza nell'uso del carburante AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Non avviare il prodotto nel caso in cui vi sia carburante o olio motore su di esso. Rimuovere il carburante/olio indesiderato e lasciare che il prodotto si asciughi.

• In caso di perdite di carburante sugli indumenti, cambiarsi immediatamente.

• Il carburante non deve arrivare a contatto con il corpo, poiché può causare lesioni. In caso di contatto del carburante con il corpo, rimuoverlo con acqua e sapone.

• Non avviare il prodotto se il motore presenta una perdita. Esaminare regolarmente il motore per verificare la presenza di eventuali perdite.

• Prestare la massima attenzione con il carburante. Il carburante è infiammabile e i fumi sono esplosivi quindi possono causare lesioni o morte.

• Non respirare i fumi del carburante perché possono causare lesioni. Accertarsi che ci sia un flusso d'aria sufficiente.

• Non fumare in prossimità del carburante o del motore.

• Non posizionare oggetti caldi in prossimità del carburante o del motore.

• Non aggiungere carburante a motore acceso.

• Assicurarsi che il motore sia freddo prima di effettuare il rifornimento.

• Prima di effettuare il rifornimento, aprire lentamente il tappo del serbatoio del carburante e rilasciare la pressione con cautela.

• Non aggiungere carburante al motore in un ambiente chiuso. Un flusso d'aria insufficiente può causare lesioni o la morte dovute ad asfissia o al monossido di carbonio.

carburante. Se il tappo del serbatoio carburante non è serrato, vi è il rischio di incendio.

• Prima dell'avviamento, spostare il prodotto di almeno 3 m/10 ft dal punto in cui è stato riempito il serbatoio del carburante.

• Non riempire completamente il serbatoio del carburante. Il calore provoca l'espansione del carburante. Lasciare dello spazio nella parte superiore del serbatoio del carburante. Istruzioni di sicurezza per la manutenzione AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• I fumi di scarico del motore contengono monossido di carbonio, un gas inodore, velenoso e altamente pericoloso. Non avviare il motore in ambienti o spazi chiusi.

• Prima di eseguire la manutenzione del prodotto, arrestare il motore e rimuovere il cavo di accensione dalla candela. Rimuovere la batteria anche sul modello LB 348SI.

• Indossare guanti protettivi quando si esegue la manutenzione dell'attrezzatura di taglio. La lama è molto affilata e ci si può ferire facilmente.

• Accessori e modifiche apportate al prodotto che non siano stati approvati dal costruttore possono causare infortuni gravi, anche fatali. Non apportare modifiche al prodotto. Utilizzare sempre accessori approvati dal produttore.

• Se la manutenzione non viene eseguita correttamente e con regolarità, aumenta il rischio di lesioni personali e danni al prodotto.

• Eseguire esclusivamente gli interventi di manutenzione riportati nel presente manuale. Tutti gli altri interventi di manutenzione devono essere svolti da un’officina Husqvarna autorizzata.

• Rivolgersi a un’officina Husqvarna autorizzata per far svolgere regolarmente interventi di manutenzione sul prodotto.

• Sostituire le parti danneggiate, usurate o rotte. Montaggio Introduzione AVVERTENZA: Prima di montare il prodotto, leggere il capitolo sulla sicurezza. Rimuovere la batteria anche sul modello LB 348SI. Montaggio dell'impugnatura

1. Allentare le manopole inferiori.

2. Spostare le manopole verso l’estremità inferiore

delle scanalature dei lati sinistro e destro del prodotto. (Fig. 22)

3. Impostare l'altezza dell'impugnatura su una delle 2

posizioni disponibili.

4. Spostare le manopole verso l’alto in direzione

Per predisporre il prodotto in posizione di trasporto

1. Rimuovere la batteria (LB 348SI).

2. Allentare le manopole inferiori.

3. Spostare le manopole verso l’estremità inferiore

delle scanalature dei lati sinistro e destro del prodotto. (Fig. 22)

4. Ripiegare l'impugnatura in avanti. (Fig. 24)

Per fissare il prodotto in posizione di funzionamento

1. Ripiegare l'impugnatura in posizione eretta. (Fig. 25)

2. Spostare le manopole verso l’alto in direzione

4. Collegare la batteria al motore (LB 348SI).

Montaggio del deflettore di scarico Montare il deflettore di scarico per lo scarico laterale dell'erba. Il prodotto viene fornito con il coperchio di scarico laterale per trasformare l'erba tagliata in pacciamatura.

1. Svitare le 2 viti e rimuovere il coperchio di scarico

2. Montare il deflettore di scarico sopra il canale di

135 - 006 - 165Utilizzo

Introduzione AVVERTENZA: Prima di utilizzare il prodotto, è necessario leggere e comprendere il capitolo relativo alla sicurezza. Husqvarna Connect Husqvarna Connect è un'app gratuita per i dispositivi mobili. L'app Husqvarna Connect fornisce funzioni estese per il prodotto Husqvarna:

• Informazioni aggiuntive sul prodotto.

• Dettagli, guida, parti del prodotto e manutenzione. Primo utilizzo Husqvarna Connect

1. Scaricare l'app Husqvarna Connect sul proprio

2. Registrarsi nell'app Husqvarna Connect.

3. Attenersi alle istruzioni dell'app Husqvarna Connect

per collegare e registrare il prodotto. Prima di utilizzare il prodotto

1. Leggere il Manuale dell’operatore con attenzione e

accertarsi di averne compreso il contenuto.

2. Esaminare l’attrezzatura di taglio per assicurarsi che

sia correttamente collegata e regolata. Vedere Per controllare l’attrezzatura di taglio alla pagina 168

Per il rifornimento del carburante alla pagina 166

4. Riempire il serbatoio dell’olio ed effettuare il controllo

del livello dell’olio. Vedere Per eseguire il controllo del livello dell’olio alla pagina 169

Per il rifornimento del carburante Se disponibile, utilizzare benzina alchilata/a basso livello di emissioni. Se non è disponibile benzina alchilata/a basso livello di emissioni, utilizzare una benzina senza piombo di buona qualità o una benzina contenente piombo con un numero di ottani non inferiore a 90. ATTENZIONE: Non utilizzare mai benzina con un numero di ottani inferiore a 90 RON (87 AKI). Ciò può causare danni al prodotto.

1. Aprire lentamente il tappo del serbatoio del

carburante per rilasciare la pressione.

2. Riempire lentamente il serbatoio con una tanica di

carburante. Se si versa del carburante, rimuoverlo con un panno e lasciare asciugare eventuali residui.

4. Stringere completamente il tappo del serbatoio del

carburante. Se il tappo del serbatoio carburante non è serrato, vi è il rischio di incendio.

5. Prima dell'avviamento, spostare il prodotto di almeno

3 m (10 ft) dal punto in cui è stato riempito il serbatoio del carburante. Per impostare l'altezza di taglio L'altezza di taglio può essere regolata su cinque diversi livelli.

1. Per aumentare l’altezza di taglio, spingere la leva

dell’altezza di taglio all’indietro.

2. Per diminuire l’altezza di taglio, spingere la leva

dell’altezza di taglio in avanti. ATTENZIONE: Non impostare l'altezza di taglio troppo in basso. Se la superficie del prato non è piana, le lame possono urtare il terreno. Per avviare il prodotto

• Accertarsi che il cavo di accensione sia collegato alla candela. Avviamento manuale (LB 248S, LB 253S)

1. Collocarsi dietro il prodotto.

2. Tenere l'impugnatura del freno motore contro il

3. Tenere l’impugnatura della fune di avviamento con la

4. Estrarre lentamente l’impugnatura della fune di

avviamento fino a che non si avverte una leggera resistenza.

5. Tirare con forza per avviare il motore.

AVVERTENZA: Non avvolgere la fune di avviamento intorno alla mano. Avviamento elettrico (LB 348SI)

1. Accertarsi che la batteria sia attivata e carica.

Vedere Avviamento della batteria alla pagina 169

2. Collegare la batteria al motore. (Fig. 28)

3. Spingere l'inibitore di avviamento verso destra (A).

4. Tirare la barra di avviamento contro il manubrio per

avviare il motorino di avviamento. Il motorino di avviamento si arresta quando il motore si avvia. (Fig. 21)

135 - 006 -Per applicare trazione alle ruote

• Tirare l'impugnatura di comando nella direzione del manubrio. (Fig. 29)

• Prima di tirare il prodotto verso di sé, disinnestare la trazione e spingere il prodotto in avanti di circa 10 cm.

• Rilasciare l'impugnatura di comando per disinnestare la trazione, ad esempio quando ci si avvicina a un ostacolo. Per arrestare il prodotto

• Per arrestare la sola trazione, rilasciare l’impugnatura di comando.

• Per spegnere il motore, rilasciare l’impugnatura del freno motore. Per rimuovere la batteria Per evitare l'avviamento accidentale del motore, rimuovere la batteria dal modello LB 348SI quando il prodotto non è in funzione.

1. Premere i pulsanti di bloccaggio (A) ed estrarre la

batteria. (Fig. 30) Per ottenere un buon risultato

• Utilizzare sempre una lama ben affilata. Una lama non tagliente fornisce un risultato irregolare e la superficie di taglio dell'erba ingiallisce. Una lama affilata inoltre consuma minore energia di una lama affilata.

• Non tagliare più di ⅓ dell’altezza dell'erba. Iniziare l’operazione di taglio impostando l’altezza di taglio su un livello alto. Esaminare il risultato e ridurre l'altezza di taglio al livello applicabile. Se l’erba è molto alta, procedere lentamente e tagliarla 2 volte, se necessario.

• Tagliare sempre in direzioni diverse per evitare il formarsi di strisce sul prato. Manutenzione Introduzione AVVERTENZA: Prima di svolgere la manutenzione, leggere e comprendere il capitolo relativo alla sicurezza. Per tutti gli interventi di assistenza e riparazione sul prodotto, è necessaria una formazione specifica. La nostra azienda garantisce la disponibilità di personale qualificato per le riparazioni e l’assistenza. Se non avete acquistato il prodotto presso un rivenditore dotato di officina, informatevi sull’ubicazione della più vicina officina autorizzata. Programma di manutenzione AVVERTENZA: Per il modello LB 348SI, rimuovere sempre la batteria prima di eseguire operazioni di manutenzione, riparazioni o di pulizia. Gli intervalli di manutenzione sono calcolati sulla base di un uso quotidiano del prodotto. Gli intervalli cambiano se il prodotto non viene usato quotidianamente. Per gli interventi di manutenzione contrassegnati con il simbolo *, vedere le istruzioni in Dispositivi di sicurezza sul prodotto alla pagina 164

Manutenzione Giorna- liera Una volta a setti- mana Una volta al mese Svolgere un’ispezione generale X Controllare il livello dell’olio X Pulire il prodotto X Controllare l’attrezzatura di taglio X Controllare il coperchio di taglio e il coperchio protettivo* X Controllare l’impugnatura del freno motore* X Controllare la batteria* X Controllare la marmitta* X Controllare la candela X

135 - 006 - 167Manutenzione

Giorna- liera Una volta a setti- mana Una volta al mese Cambiare l'olio (la prima volta dopo 5 ore, quindi dopo ogni 50 ore di funziona- mento)

Cambiare il filtro dell'aria (dopo 50 h di utilizzo) X Controllare il sistema di alimentazione X Ispezione generale

• Controllare che tutti i dadi e le viti del prodotto siano serrati correttamente. Per pulire esternamente il prodotto

• Utilizzare una spazzola per rimuovere foglie, erba e sporcizia.

• Assicurarsi che la presa d'aria nella parte superiore del motore non sia ostruita.

• Non utilizzare una lancia ad alta pressione per pulire il prodotto.

• Se si utilizza dell’acqua per pulire il prodotto, non versare l'acqua direttamente sul motore. Per pulire la superficie interna del coperchio di taglio

1. Svuotare il serbatoio del carburante.

2. Collocare il prodotto su un lato con la marmitta

rivolta verso il basso. ATTENZIONE: Se il prodotto è stato collocato con il filtro dell'aria rivolto verso il basso, il motore potrebbe danneggiarsi.

3. Lavare la superficie interna del coperchio di taglio

con acqua. Pulizia della scatola ingranaggi

1. Rimuovere il coperchio.

2. Usare una spazzola per togliere foglie, erba e sporco

dalla scatola ingranaggi. (Fig. 31)

3. Pulire con acqua se non è possibile rimuovere tutte

le tracce di sporco con la spazzola. Per controllare l’attrezzatura di taglio AVVERTENZA: Per evitare l'avviamento accidentale del prodotto, rimuovere il cavo di accensione dalla candela. AVVERTENZA: Indossare guanti protettivi quando si esegue la manutenzione dell'attrezzatura di taglio. La lama è molto affilata e ci si può ferire facilmente.

1. Controllare l’attrezzatura di taglio per individuare

danni o crepe. Sostituire sempre l'attrezzatura di taglio danneggiata.

2. Osservare la lama per controllare che non sia

danneggiata o usurata. Nota: Dopo l’affilatura la lama deve essere bilanciata. Rivolgersi a un centro assistenza per l’affilatura, la sostituzione e il bilanciamento. Se si urta un ostacolo che provoca l’arresto del prodotto, sostituire la lama danneggiata. Il centro di assistenza può valutare se la lama può essere affilata o deve essere sostituita. Per sostituire la lama

1. Bloccare la lama con un blocco di legno. (Fig. 32)

2. Rimuovere il bullone della lama (A). (Fig. 33)

3. Rimuovere la lama (B).

4. Esaminare il supporto della lama (C) e il bullone

della lama per verificare la presenza di eventuali danni.

5. Esaminare l'albero motore per accertarsi che non sia

6. Quando si aggancia la nuova lama, assicurarsi che

le estremità inclinate della lama puntino in direzione del coperchio di taglio. (Fig. 34)

7. Inserire la rondella di attrito (D) e la lama contro il

supporto della lama (C).

8. Per inserire il disco al centro dell'albero motore,

accertarsi di poter vedere i contrassegni del supporto della lama su ciascun lato del disco.

9. Bloccare la lama con un blocco di legno. Inserire la

rondella reggispinta (E) e serrare il bullone e la rondella a una coppia di 80 Nm. (Fig. 35)

10. Girare manualmente la lama per verificare che

possa ruotare liberamente. AVVERTENZA: Usare guanti protettivi. La lama è molto affilata e ci si può ferire facilmente.

11. Avviare il prodotto per eseguire una prova della

lama. Se la lama non è collegata correttamente, si verificano delle vibrazioni nel prodotto o il risultato del taglio è insoddisfacente.

135 - 006 -Per eseguire il controllo del livello

dell’olio ATTENZIONE: Se il livello dell'olio è troppo basso si possono verificare danni al motore. Controllare il livello dell'olio prima di avviare il prodotto.

1. Posizionare il prodotto su un terreno in piano.

2. Rimuovere il tappo del serbatoio dell'olio con

l’annessa asta di livello.

3. Pulire l'olio dall'asta di livello.

4. Inserire l’asta di livello interamente all'interno del

serbatoio dell'olio per avere un immagine corretta del livello dell'olio.

5. Rimuovere l'asta di livello.

6. Controllare il livello dell'olio sull'asta di livello.

7. Se il livello dell'olio è basso, rabboccare con olio

motore ed eseguire nuovamente un controllo del livello dell'olio. Cambio dell'olio motore AVVERTENZA: L'olio motore è molto caldo subito dopo lo spegnimento del motore. Lasciare che il motore si raffreddi prima di scaricare l'olio motore. Se si versa accidentalmente dell'olio motore sulla pelle, lavare con acqua e sapone.

1. Azionare il prodotto fino a quando il serbatoio

2. Rimuovere il cavo di accensione dalla candela.

3. Rimuovere il tappo del serbatoio dell'olio.

4. Posizionare un recipiente sotto il prodotto per

raccogliervi l'olio motore.

5. Inclinare il prodotto per scaricare l'olio motore dal

serbatoio dell'olio.

6. Riempire con nuovo olio motore del tipo

raccomandato in Dati tecnici alla pagina 171

7. Eseguire il controllo del livello dell'olio. Vedere

Per eseguire il controllo del livello dell’olio alla pagina

Batteria (LB 348SI) AVVERTENZA: Una batteria difettosa diminuisce la sicurezza del prodotto. Utilizzare sempre una batteria approvata dal produttore. La batteria fornisce l'alimentazione all’avviamento elettrico ed è un dispositivo di sicurezza che impedisce l'avviamento accidentale. Rimuovere la batteria quando non si usa il prodotto e quando lo si lascia incustodito. Avviamento della batteria È necessario avviare la batteria prima di utilizzarla per la prima volta.

1. Inserire la batteria nel caricabatterie fornito, vedere

Per caricare la batteria alla pagina 169

2. Attendere che si accenda almeno 1 spia verde, circa

3. Collegare la batteria al motore, vedere

Avviamento elettrico (LB 348SI) alla pagina 166

Per caricare la batteria Se solo 1 o 0 spie luminose della batteria sono accese, è necessario caricare la batteria. Una batteria scarica si ricarica completamente in 1 ora. Il caricamento per brevi periodi di tempo non danneggia la batteria.

1. Inserire la batteria nel caricabatterie. (Fig. 36)

2. Collegare il caricabatteria a una presa di corrente,

220 V, 50 Hz. Stato di carica della batteria Display a LED della batteria Stato Il LED 1 lampeggia 0%-25% LED 1 acceso, LED 2 lampeggia. 25%-50% LED 1, LED 2 accesi, LED 3 lampeg- gia. 50%-75% LED 1, LED 2, LED 3 accesi, LED 4 lampeggia. 75%-100% LED 1, LED 2, LED 3, LED 4 accesi Completa- mente carica Spia sul caricabatteria Stato Luce rossa fissa Ricarica in corso della batteria Luce rossa lampeggiante La batteria è troppo calda e si avvierà per la ricarica quando la temperatura sarà corretta Luce verde fissa La batteria è completa- mente carica Luce rossa e verde lamp- eggiante La batteria è danneggiata e deve essere sostituita Per pulire il filtro dell'aria

1. Rimuovere il coperchio del filtro dell'aria e il filtro.

2. Scuotere il filtro contro una superficie piana per

liberarlo dalle particelle.

169ATTENZIONE: Non utilizzare solventi o aria compressa per pulire il filtro dell’aria.

3. Rimontare il filtro dell'aria. Assicurarsi che il filtro

dell’aria sia correttamente a tenuta rispetto al portafiltro dell’aria.

4. Rimontare il coperchio del filtro dell'aria.

Nota: Un filtro dell'aria utilizzato per un lungo periodo non può essere pulito completamente. Sostituire il filtro dell'aria a intervalli regolari. Sostituire sempre un filtro dell'aria danneggiato. Per esaminare la candela ATTENZIONE: Usare candele originali o del tipo raccomandato. Un tipo di candela errato può danneggiare il prodotto.

• Controllare la candela nel caso in cui il motore giri a bassa potenza, risulti difficile da avviare o non funzioni correttamente al regime minimo.

• Per ridurre il rischio di accumulo di materiale superfluo sugli elettrodi delle candele, osservare le seguenti istruzioni: a) Accertarsi che il regime minimo sia regolato correttamente. b) Accertarsi che la miscela sia corretta. c) Accertarsi che il filtro dell'aria sia pulito.

• Se la candela è incrostata, pulirla e controllare che la distanza tra gli elettrodi sia corretta; vedere Dati tecnici alla pagina 171 . (Fig. 37)

• Sostituire la candela secondo necessità. Per controllare il sistema di alimentazione

• Esaminare il tappo del serbatoio del carburante e la relativa guarnizione di tenuta per verificare che non vi siano danni.

• Esaminare il tubo pescante per accertarsi che non presenti perdite. Se il tubo pescante è danneggiato, farlo sostituire presso un’officina. Per regolare il filo della frizione Quando l'unità comincia a essere lenta, è necessario regolare il filo della frizione.

1. Per aumentare la velocità di marcia, girare la vite di

regolazione in senso antiorario. Nota: Se la trazione si innesta quando non si tira l’impugnatura di comando, è necessario allungare il filo.

2. Per allungare il filo e ridurre la velocità, avvitare la

vite di regolazione in senso orario. (Fig. 38) Se l'unità risulta lenta anche dopo la regolazione, consultare un’officina autorizzata per far sostituire la cinghia di trasmissione. Trasporto, stoccaggio e smaltimento Trasporto e conservazione

• Per trasportare e conservare il prodotto e il carburante, accertarsi che non vi siano perdite o fumi. Scintille o fiamme aperte, provocate ad esempio da dispositivi elettrici o caldaie, possono innescare un incendio.

• Utilizzare sempre contenitori approvati per la conservazione e il trasporto del carburante.

• Svuotare il serbatoio del carburante prima di riporre il prodotto per un lungo periodo di tempo. Smaltire il carburante presso un apposito centro di smaltimento

• Fissare in sicurezza il prodotto durante il trasporto per evitare danni o incidenti.

• Conservare il prodotto in un'area chiusa a chiave per impedire l'accesso a bambini o persone non autorizzate.

• Conservare il prodotto in un luogo asciutto e al riparo dal gelo. Smaltimento

• Rispettare le norme locali sul riciclaggio e le normative vigenti.

• Smaltire tutte le sostanze chimiche, quali olio motore o soluzione antigelo, presso un centro assistenza o un centro di smaltimento applicabili.

• Quando il prodotto non è più in uso, inviarlo a un rivenditore Husqvarna o smaltirlo presso un impianto di riciclo.

• Smaltire la batteria presso un'officina o un centro specializzato nello smaltimento delle batterie usate. 170 135 - 006 -Dati tecnici Dati tecnici LB 248S LB 253S LB 348SI Motore Marchio Briggs & Stratton Briggs & Stratton Briggs & Stratton Cilindrata, cm

Velocità, giri/min 2900 2900 2900 Potenza nominale motore, kW

2,4 2,6 2,6 Impianto di accensione Candela BS OHV 992304 BS OHV 992304 BS OHV 992304 Distanza tra gli elettrodi, mm 0,75 0,75 0,75 Carburante e sistema di lubrificazione Carburante, benzina senza piombo, numero di ottani minimo

Capacità serbatoio carburante, litri 1,0 1,0 1,0 Capacità serbatoio olio, litri 0,5 0,5 0,5 Olio motore SAE 30 SAE 30 SAE 30 Peso Con serbatoi vuoti, kg 34 35 35 Emissioni di rumore

Livello acustico, misurato dB(A) 94 94 92 Livello acustico, garantito L

dB(A) 95 96 93 Livelli di rumorosità

Livello di pressione acustica all'orecchio dell'operatore, dB(A)

Livelli di vibrazioni

4,6 4,8 4,6 Attrezzatura di taglio

La potenza nominale del motore indicata corrisponde alla potenza netta media (al rapporto giri/min. specifica- to) di un tipico motore in fase di produzione per il modello di motore misurato dalla normativa SAE J1349/ ISO1585. I motori per produzione di massa potrebbero presentare un valore diverso da questo. La potenza effettiva del motore installato nel prodotto finale dipende dalla velocità di funzionamento, dalle condizioni am- bientali e da altri valori.

Emissioni di rumore nell'ambiente misurate come potenza sonora (L

) in base alla direttiva CE 2000/14/CE.

I dati riportati per il livello di pressione acustica hanno una dispersione statistica tipica (deviazione standard) di 1,2 dB(A).

I dati riportati per il livello di vibrazioni presentano una dispersione statistica tipica (deviazione standard) di 0,2 m/s

Altezza di taglio, mm 25-70 25-70 25-70 Larghezza di taglio, mm 480 530 480 Apparato di taglio 2 in 1 2 in 1 2 in 1 Lama BioClip BioClip BioClip Codice articolo 5028813-10 5028814-10 5028813-10 Trasmissione Velocità, km/h 4,5 4,5 4,5 Start Dispositivo di avviamento elettrico No No Sì Batteria – – Ioni di litio, 12V/ 15,7Wh 172 135 - 006 -Dichiarazione di conformità CE Dichiarazione CE di conformità Husqvarna AB, SE-561 82 Huskvarna, Svezia, tel.: +46-36-146500, dichiara che i rasaerba HusqvarnaLB 248S, LB 253S e LB 348SI aventi numeri di serie 2017xxxxxxx sono conformi alle norme previste nelle seguenti DIRETTIVE DEL CONSIGLIO:

• del 17 maggio 2006 "sulle macchine" 2006/42/CE

• del 26 febbraio 2014 "sulla compatibilità elettromagnetica" 2014/30/UE

• dell'8 maggio 2000 "sull'emissione di rumore nell'ambiente" 2000/14/CE Per informazioni sulle emissioni acustiche, consultare i Dati tecnici. Sono state applicate le seguenti norme: EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012 Se non diversamente specificato, le norme sopra elencate sono le ultime versioni pubblicate. Organo competente: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala ha pubblicato rapporti relativi all'attestazione della conformità in base all'allegato VI della DIRETTIVA DEL CONSIGLIO dell’8 maggio 2000 "sull'emissione di rumore nell'ambiente" 2000/14/CE. I certificati portano i numeri: 01/901/294, 01/901/295, 01/901/300 Huskvarna, 2017-11-17 Claes Losdal, Responsabile sviluppo/Prodotti per il giardino (rappresentante autorizzato per Husqvarna AB e responsabile della documentazione tecnica)
