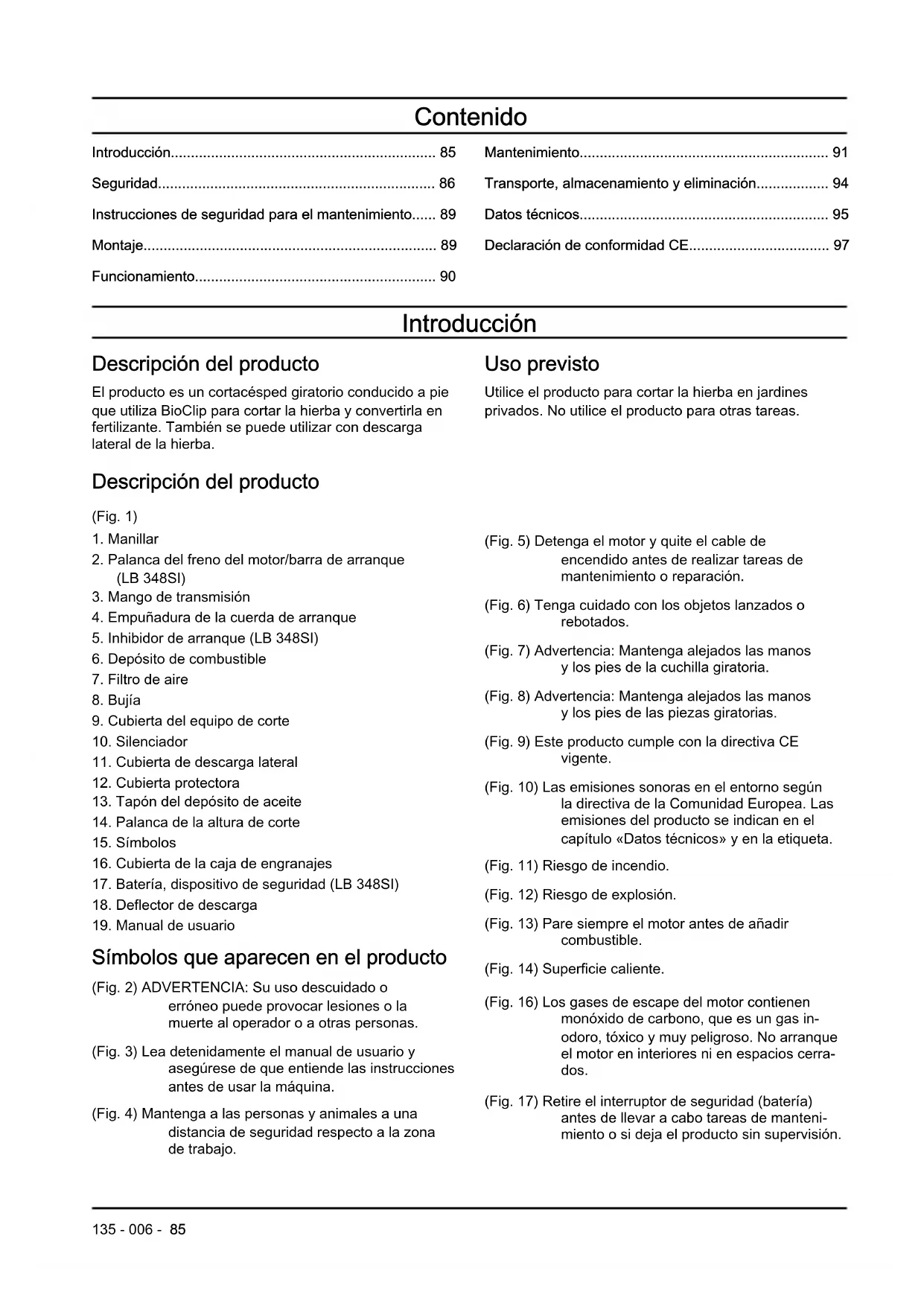

135 - 006 -Contenido

• Introducción p. 85
• Seguridad p. 86
• Instrucciones de seguridad para el mantenimiento p. 89
• Montaje p. 89
• Funcionamiento p. 90
• Mantenimiento p. 91
• Transporte, almacenamiento y eliminación p. 94
• Datos técnicos p. 95
• Declaración de conformidad CE Introducción Descripción del producto El producto es un cortacésped giratorio conducido a pie que utiliza BioClip para cortar la hierba y convertirla en fertilizante. También se puede utilizar con descarga lateral de la hierba. Uso previsto Utilice el producto para cortar la hierba en jardines privados. No utilice el producto para otras tareas. Descripción del producto (Fig. 1) p. 97

3. Mango de transmisión

4. Empuñadura de la cuerda de arranque

5. Inhibidor de arranque (LB 348SI)

6. Depósito de combustible

9. Cubierta del equipo de corte

13. Tapón del depósito de aceite

14. Palanca de la altura de corte

17. Batería, dispositivo de seguridad (LB 348SI)

18. Deflector de descarga

19. Manual de usuario

Símbolos que aparecen en el producto (Fig. 2) ADVERTENCIA: Su uso descuidado o erróneo puede provocar lesiones o la muerte al operador o a otras personas. (Fig. 3) Lea detenidamente el manual de usuario y asegúrese de que entiende las instrucciones antes de usar la máquina. (Fig. 4) Mantenga a las personas y animales a una distancia de seguridad respecto a la zona de trabajo. (Fig. 5) Detenga el motor y quite el cable de encendido antes de realizar tareas de mantenimiento o reparación. (Fig. 6) Tenga cuidado con los objetos lanzados o rebotados. (Fig. 7) Advertencia: Mantenga alejados las manos y los pies de la cuchilla giratoria. (Fig. 8) Advertencia: Mantenga alejados las manos y los pies de las piezas giratorias. (Fig. 9) Este producto cumple con la directiva CE vigente. (Fig. 10) Las emisiones sonoras en el entorno según la directiva de la Comunidad Europea. Las emisiones del producto se indican en el capítulo «Datos técnicos» y en la etiqueta. (Fig. 11) Riesgo de incendio. (Fig. 12) Riesgo de explosión. (Fig. 13) Pare siempre el motor antes de añadir combustible. (Fig. 14) Superficie caliente. (Fig. 16) Los gases de escape del motor contienen monóxido de carbono, que es un gas in- odoro, tóxico y muy peligroso. No arranque el motor en interiores ni en espacios cerra- dos. (Fig. 17) Retire el interruptor de seguridad (batería) antes de llevar a cabo tareas de manteni- miento o si deja el producto sin supervisión.

135 - 006 - 85(Fig. 18) Procedimiento de arranque para el modelo

LB 248S, LB 253S: Presione la palanca del freno del motor y tire de la empuñadura de la cuerda de arranque. (Fig. 19) Procedimiento de arranque para el modelo LB 348SI: Suelte el inhibidor de arranque y presione la barra de arranque. (Fig. 15) Código escaneable. Nota: Los demás símbolos/etiquetas que aparecen en el producto corresponden a requisitos de homologación específicos de algunas zonas comerciales. Responsabilidad sobre el producto Como se estipula en las leyes de responsabilidad del producto, no nos hacemos responsables de los daños y perjuicios causados por nuestro producto si:

• El producto se ha reparado incorrectamente.

• El producto se ha reparado con piezas que no eran del fabricante o no autorizadas por el fabricante.

• El producto tiene un accesorio que no es del fabricante o no está autorizado por este.

• El producto no se ha reparado en un centro de servicio autorizado o por un organismo homologado. Emisiones Euro V ADVERTENCIA: La manipulación del motor anula la homologación de la UE de este producto. Seguridad Definiciones de seguridad Las advertencias, precauciones y notas se utilizan para destacar información especialmente importante del manual. ADVERTENCIA: Indica un riesgo de lesiones o incluso de muerte del usuario o de las personas cercanas si no se respetan las instrucciones del manual. PRECAUCIÓN: Indica un riesgo de daños en el producto, otros materiales o el área adyacente si no se respetan las instrucciones del manual. Nota: Se usa para proporcionar más información necesaria en una situación determinada. Instrucciones generales de seguridad ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Este producto es una herramienta peligrosa si se usa incorrectamente o si no se tiene cuidado. Puede causar lesiones graves o incluso la muerte si no siguen las instrucciones de seguridad.

• Este producto genera un campo electromagnético durante el funcionamiento. Este campo magnético puede, en determinadas circunstancias, interferir con implantes médicos activos o pasivos. Para reducir el riesgo de que se den condiciones que provocarían lesiones graves o letales, las personas que utilizan implantes médicos deben consultar con su médico y con el fabricante del implante antes de poner en marcha este producto.

• Proceda siempre con cuidado y utilice siempre el sentido común. Si no está seguro de cómo manejar el producto en una situación especial, pare y consulte con su distribuidor Husqvarna antes de continuar.

• Debe tenerse en cuenta que el operador será responsable de los accidentes que involucren a otras personas o a su propiedad.

• Mantenga el producto limpio. Asegúrese de que puede leer claramente las etiquetas.

• No permita que nadie utilice el producto a menos que se asegure de que haya leído y comprendido el contenido del manual de usuario.

• No deje que un niño maneje el producto.

• Mantenga a los niños alejados de la zona de trabajo. Debe haber presente en todo momento una persona mayor de edad responsable.

• No permita que nadie maneje el producto sin conocer las instrucciones.

• Si una persona con discapacidad física o mental usa el producto, asegúrese de supervisarla en todo momento. Debe haber presente en todo momento una persona mayor de edad responsable.

• No utilice el producto si está cansado, enfermo o si se encuentra bajo los efectos de alcohol, drogas o medicamentos. Esto tiene un efecto negativo en su visión, vigilancia, coordinación y capacidad de decisión.

• No utilice el producto si está defectuoso.

• No modifique este producto ni lo utilice si puede haber sido modificado por otras personas.

135 - 006 -Seguridad en el área de trabajo

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Retire objetos tales como ramas, palos y piedras de la zona de trabajo antes de usar el producto.

• Los objetos que chocan contra el equipo de corte pueden salir despedidos y causar daños a personas y objetos. Mantenga a las personas y los animales a una distancia de seguridad respecto al producto.

• No utilice el producto en condiciones climáticas desfavorables, como niebla, lluvia, viento fuerte, frío intenso y riesgo de relámpagos. El uso del producto en condiciones climáticas desfavorables o en entornos húmedos o mojados produce mucho cansancio. El mal tiempo puede causar condiciones peligrosas, como superficies resbaladizas.

• Preste atención a las personas, objetos y situaciones que puedan impedir el funcionamiento seguro del producto.

• Tenga cuidado con los posibles obstáculos, como raíces, piedras, ramas, hoyos y zanjas. El césped crecido puede esconder obstáculos.

• Cortar el césped en pendientes puede resultar peligroso. No utilice el producto en pendientes de más de 15°.

• Utilice el producto a lo largo de las laderas de las pendientes. No se desplace hacia arriba y hacia abajo.

• Tenga cuidado cuando se acerque a esquinas y objetos escondidos que puedan bloquear su campo de visión. Seguridad en el trabajo ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Utilice este producto para cortar solamente césped. No está permitido utilizar el producto para otras tareas.

• Utilice el equipo de protección personal. Consulte la sección Equipo de protección personal en la página

• Asegúrese de que saber cómo detener el motor rápidamente en caso de emergencia.

• Nunca arranque el motor en un espacio cerrado ni cerca de materiales inflamables. Los gases de escape del motor están calientes y pueden contener chispas que pueden provocar un incendio.

• No utilice el producto a menos que la cuchilla y todas las cubiertas estén fijadas correctamente. Una cuchilla fijada incorrectamente puede soltarse y provocar daños personales.

• Asegúrese de que la cuchilla no golpea ningún objeto, como piedras y raíces. Esto puede causar daños a la cuchilla y doblar el eje del motor. Un eje doblado causa vibraciones excesivas y un riesgo muy alto de que la cuchilla se suelte.

• Si la cuchilla choca con algún objeto o si se producen vibraciones, pare el producto inmediatamente. Desconecte el cable de encendido de la bujía. Examine el producto para comprobar si presenta daños. Repare los daños o lleve el producto a un taller de servicio autorizado para realizar la reparación.

• No acople la maneta del freno del motor permanentemente al mango cuando el motor esté encendido.

• Ponga el producto en una superficie plana y estable, y arránquelo. Asegúrese de que la cuchilla no entre en contacto con el suelo u otros objetos.

• Manténgase siempre detrás del producto durante su uso.

• Mientras utilice el producto, mantenga todas las ruedas apoyadas en el suelo y las dos manos en el manillar. Mantenga alejados las manos y los pies de las cuchillas giratorias.

• No incline el producto con el motor en marcha.

• Tenga cuidado cuando tire del producto hacia atrás.

• Nunca levante el producto con el motor en marcha. Si tiene que levantar el producto, primero apague el motor y desconecte el cable de encendido de la bujía.

• No camine hacia atrás mientras utiliza el producto.

• Detenga el motor cuando se desplace por áreas sin hierba, por ejemplo, caminos de grava, piedra y asfalto.

• No corra con el producto con el motor en marcha. Camine siempre mientras utiliza el producto.

• Detenga el motor antes de cambiar la altura de corte. Nunca realice ajustes con el motor en marcha.

• No deje el producto desatendido con el motor en marcha. Pare el motor y asegúrese de que el equipo de corte no gire. Instrucciones de seguridad para el funcionamiento Equipo de protección personal ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• El equipo de protección personal no elimina completamente el riesgo de lesiones, pero reduce la gravedad de las lesiones en caso de accidente. Deje que el distribuidor le ayude a seleccionar el equipo adecuado.

• Utilice protectores auriculares si el nivel de ruido es superior a 85 dB.

• Utilice botas o zapatos de trabajo antideslizantes. No utilice calzado abierto ni vaya descalzo.

• Utilice pantalones largos gruesos.

87• Utilice guantes protectores cuando sea necesario, por ejemplo, para el montaje, inspección o limpieza del equipo de corte. Dispositivos de seguridad en el producto ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• No utilice un producto que tenga dispositivos de seguridad defectuosos.

• Realice una comprobación de los dispositivos de seguridad con frecuencia. Si los dispositivos de seguridad están defectuosos, hable con su taller de servicio Husqvarna. Comprobación de la cubierta del equipo de corte La cubierta del equipo de corte disminuye las vibraciones en el producto y el riesgo de lesiones provocadas por la cuchilla.

• Examine la cubierta de corte para asegurarse de que no haya daños como, por ejemplo, grietas. Batería (LB 348SI) ADVERTENCIA: Una batería defectuosa disminuye la seguridad del producto. Utilice siempre una batería homologada por el fabricante. La batería suministra energía al arranque eléctrico y sirve como dispositivo de seguridad que impide el arranque accidental. Retire la batería cuando no utilice el producto y cuando lo deje sin supervisión. Palanca del freno del motor La maneta del freno del motor detiene el motor. Cuando se suelta la palanca del freno del motor, el motor se para y la transmisión se desactiva. Para realizar una inspección del freno del motor, arranque el motor y luego suelte la maneta del freno del motor. Si el motor no se detiene en 3 segundos, lleve el producto a un taller de servicio Husqvarna autorizado para realizar el ajuste del freno del motor. (Fig. 20) Inhibidor de arranque En el modelo LB 348SI, la palanca del freno del motor sirve también como barra de arranque para el motor de arranque. Compruebe el inhibidor de arranque para verificar que evita el funcionamiento del motor de arranque.

1. Tire de la barra de arranque hacia el manillar (B). El

inhibidor de arranque impide el movimiento.

2. Empuje el inhibidor de arranque hacia la derecha

3. Suelte el inhibidor de arranque y asegúrese de que

regresa a su posición inicial. Silenciador El silenciador mantiene al mínimo los niveles de ruido y aparta los gases de escape del operador. No utilice el producto si el silenciador no está instalado o está defectuoso. Un silenciador defectuoso aumenta el nivel de ruido y el riesgo de incendio. ADVERTENCIA: El silenciador se calienta mucho durante y después de su uso, y cuando el motor funciona a ralentí. Tenga cuidado cerca de materiales inflamables o gases para evitar incendios. Comprobación del silenciador

• Examine el silenciador con frecuencia para asegurarse de que está montado correctamente y que no está dañado. Seguridad en el uso del combustible ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• No arranque el producto si está manchado con combustible o aceite del motor. Retire el combustible/aceite no deseado y deje secar el producto.

• Si derrama combustible sobre la ropa, cámbiese inmediatamente.

• Evite el contacto con el combustible; puede provocarle lesiones. Si entra en contacto con el combustible, utilice agua y jabón para eliminar el combustible.

• No arranque el motor si el producto tiene una fuga. Examine frecuentemente si hay fugas en el motor.

• Tenga cuidado con el combustible. El combustible es inflamable, sus vapores son explosivos y puede provocar lesiones o la muerte.

• No inhale los vapores de combustible, ya que pueden causar lesiones. Asegúrese de que hay ventilación suficiente.

• No fume cerca del combustible o el motor.

• No coloque objetos calientes cerca del combustible o el motor.

• No agregue el combustible con el motor encendido.

• Asegúrese de que el motor esté frío antes repostar.

• Antes de repostar, abra la tapa del depósito de combustible lentamente y deje salir el exceso de presión con cuidado.

• No añada combustible al motor en interiores. Una circulación de aire insuficiente puede causar lesiones o la muerte por asfixia o inhalación de monóxido de carbono.

135 - 006 -• Apriete el tapón del depósito de combustible

completamente. Si el tapón del depósito de combustible no se aprieta, existe riesgo de incendio.

• Antes de arrancar el producto, llévelo a 3 m (10 pies) de distancia como mínimo del punto en el que llenó el depósito.

• No llene el depósito de combustible por completo. El calor hace que el combustible se expanda. Deje espacio en la parte superior del depósito de combustible. Instrucciones de seguridad para el mantenimiento ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Los gases de escape del motor contienen monóxido de carbono, que es un gas inodoro, tóxico y muy peligroso. No arranque el motor en interiores ni en espacios cerrados.

• Antes de realizar el mantenimiento del producto, detenga el motor y desconecte el cable de encendido de la bujía. En el modelo LB 348SI, extraiga también la batería.

• Utilice guantes protectores cuando realice el mantenimiento del equipo de corte. La cuchilla está muy afilada y se pueden producir cortes con mucha facilidad.

• Los accesorios y modificaciones en el producto que no estén aprobados por el fabricante pueden causar daños graves o la muerte. No modifique el producto. Utilice siempre accesorios autorizados por el fabricante.

• Si el mantenimiento no se realiza correctamente y de forma regular, aumenta el riesgo de lesiones y daños en el producto.

• Realice únicamente las tareas de mantenimiento que se indican en este manual del propietario. Todos los demás trabajos de mantenimiento deben llevarse a cabo en un taller de servicio Husqvarna autorizado.

• Lleve el producto a un taller de servicio Husqvarna autorizado para realizar el mantenimiento de forma regular.

• Cambie las piezas dañadas, desgastadas o rotas. Montaje Introducción ADVERTENCIA: Antes de montar este producto, lea el capítulo sobre seguridad. En el modelo LB 348SI, extraiga también la batería. Montaje del manillar

1. Afloje las ruedecillas inferiores.

2. Mueva los mandos hacia el extremo inferior de las

ranuras en el lado izquierdo y derecho del producto. (Fig. 22)

3. Ajuste la altura del manillar en una de las 2

posiciones disponibles.

4. Mueva los mandos hacia arriba, en dirección al

manillar, hasta que finalice su recorrido y escuche un clic. (Fig. 23)

5. Apriete las ruedecillas a fondo.

Para ajustar el producto en la posición de transporte

1. Extraiga la batería (LB 348SI).

2. Afloje los mandos inferiores.

3. Mueva las ruedecillas hacia el extremo inferior de

las ranuras en el lado izquierdo y derecho del producto. (Fig. 22)

4. Doble el mango hacia delante. (Fig. 24)

Ajuste del producto en la posición de trabajo

1. Coloque el manillar en posición vertical. (Fig. 25)

2. Mueva las ruedecillas hacia arriba, en dirección al

manillar, hasta que finalice su recorrido y escuche un clic. (Fig. 23)

3. Apriete las ruedecillas por completo.

4. Conecte la batería al motor (LB 348SI).

Montaje del deflector de descarga Monte el deflector de descarga para realizar una descarga lateral de la hierba. El producto se suministra con una cubierta en el canal de descarga lateral para que la hierba sea triturada durante el corte.

1. Retire los 2 tornillos y desmonte la cubierta de

descarga lateral. (Fig. 26)

2. Monte el deflector de descarga por encima del canal

135 - 006 - 89Funcionamiento

Introducción ADVERTENCIA: Antes de utilizar el producto, debe leer y entender el capítulo sobre seguridad. Husqvarna Connect Husqvarna Connect es una aplicación gratuita para su dispositivo móvil. La aplicación Husqvarna Connect proporciona más funciones para su producto Husqvarna:

• Información ampliada sobre el producto.

• Información y asistencia sobre piezas y mantenimiento de productos. Para empezar a utilizar Husqvarna Connect

1. Descargue la aplicación Husqvarna Connect en su

2. Registre una cuenta en la aplicación Husqvarna

3. Siga las instrucciones de la aplicación Husqvarna

Connect para conectarse y registrar el producto. Antes de utilizar el producto

1. Lea detenidamente el manual de usuario y

asegúrese de que entiende las instrucciones.

2. Examine el equipo de corte para asegurarse de que

está conectado y ajustado correctamente. Consulte Para inspeccionar el equipo de corte en la página

3. Llene el depósito de combustible. Consulte

Repostaje de combustible en la página 90

4. Llene el depósito de aceite y realice una

comprobación del nivel de aceite. Consulte Para realizar una comprobación del nivel de aceite en la página 92

Repostaje de combustible Si es posible, utilice de gasolina de bajas emisiones/ alquilatos. Si no puede utilizar gasolina de bajas emisiones/alquilatos, utilice una gasolina sin plomo o gasolina con plomo de buena calidad con un octanaje no inferior a 90. PRECAUCIÓN: No utilice gasolina con un octanaje inferior a 90 octanos RON (87 AKI). Esto puede provocar daños en el producto.

1. Abra el tapón del depósito de combustible

lentamente para liberar la presión.

2. Llene lentamente con una lata de combustible. Si

derrama combustible, límpielo con un paño y deje que el combustible restante se seque.

3. Limpie la zona de alrededor del tapón del depósito

4. Apriete el tapón del depósito de combustible

completamente. Si el tapón del depósito de combustible no se aprieta, existe riesgo de incendio.

5. Antes de arrancarlo, lleve el producto a 3 m (10

pies) de distancia como mínimo del punto en el que llenó el depósito. Para ajustar la altura de corte La altura de corte puede ajustarse en cinco niveles.

1. Mueva la palanca de altura de corte hacia atrás para

aumentar la altura de corte.

2. Mueva la palanca de altura de corte hacia delante

para reducir la altura de corte. PRECAUCIÓN: No ajuste la altura de corte demasiado baja. Las cuchillas pueden golpear el suelo si la superficie del césped no está nivelada. Para arrancar el producto

• Asegúrese de que el cable de encendido está conectado a la bujía. Arranque manual (LB 248S, LB 253S)

1. Manténgase detrás del producto.

2. Sujete la maneta del freno del motor contra el

3. Sostenga la empuñadura de arranque con la mano

4. Tire lentamente de la cuerda de arranque hasta

sentir cierta resistencia.

5. Tire con fuerza para arrancar el motor.

ADVERTENCIA: No se enrolle la cuerda de arranque alrededor de la mano. Arranque eléctrico (LB 348SI)

1. Asegúrese de que la batería está activada y

cargada. Consulte Arranque de la batería en la página 93

2. Conecte la batería al motor. (Fig. 28)

3. Empuje el inhibidor de arranque hacia la derecha

135 - 006 -4. Tire de la barra de arranque (B) hacia el manillar

para encender el motor de arranque. El motor de arranque se detiene al arrancar el motor. (Fig. 21) Para usar de la transmisión en las ruedas

• Tire del mango de transmisión hacia el manillar. (Fig. 29)

• Antes de tirar del producto hacia atrás, desacople la transmisión y empuje el producto hacia adelante aproximadamente 10 cm.

• Suelte el mango de transmisión para desacoplar la transmisión, por ejemplo, cuando se acerque a un obstáculo. Para detener el producto

• Para detener solo la transmisión, basta con soltar el mango de transmisión.

• Para detener el motor, suelte la maneta del freno del motor. Extracción de la batería Para evitar el arranque accidental del motor, quite la batería en el modelo LB 348SI cuando el producto no esté en funcionamiento.

1. Pulse los botones de bloqueo (A) y extraiga la

batería. (Fig. 30) Para obtener un buen resultado

• Use siempre una cuchilla afilada. Un cuchilla roma proporciona un resultado irregular y la superficie de corte de la hierba adquiere un tono amarillo. Una cuchilla afilada también utiliza menos energía que una cuchilla roma.

• No corte más de ⅓ de la longitud del césped. Corte primero con una altura de corte alta. Examine el resultado y baje la altura de corte al nivel que corresponda. Si la hierba está muy larga, vaya despacio y corte dos veces si es necesario.

• Corte en direcciones distintas cada vez para evitar crear rayas en el césped. Mantenimiento Introducción ADVERTENCIA: Antes de realizar cualquier trabajo de mantenimiento, debe leer y entender el capítulo sobre seguridad. Para todos los trabajos de mantenimiento y reparación del producto, es necesario realizar una formación especial. Nosotros garantizamos que los trabajos de mantenimiento y reparación sean realizados por profesionales. Si su distribuidor no es un taller de servicio, pídale información sobre el taller de servicio más cercano. Programa de mantenimiento ADVERTENCIA: En el modelo LB 348SI, extraiga siempre la batería antes de realizar tareas de mantenimiento, reparar el producto o limpiarlo. Los intervalos de mantenimiento se calculan a partir del uso diario del producto. Los intervalos cambian si el producto no se utiliza a diario. Para las tareas de mantenimiento identificadas con un *, consulte las instrucciones de Dispositivos de seguridad en el producto en la página 88

Mantenimiento Diario Semanal Mensual Inspección general X Comprobación del nivel de aceite X Limpieza del producto X Inspección del equipo de corte X Inspección de la cubierta del equipo de corte y la cubierta protectora* X Inspección de la maneta del freno del motor* X Inspección de la batería* X Inspección del silenciador* X Inspección de la bujía X Cambio de aceite (primer cambio a las 5 horas de uso; después, cada 50 h) X Cambio del filtro de aire (tras 50 h de uso) X

135 - 006 - 91Mantenimiento Diario Semanal Mensual

Inspección del sistema de combustible X Para realizar una inspección general

• Asegúrese de que todas las tuercas y los tornillos del producto estén apretados correctamente. Para limpiar el producto externamente

• Use un cepillo para retirar las hojas, la hierba y la suciedad.

• Asegúrese de que la toma de aire de la parte superior del motor no esté obstruida.

• No utilice un equipo de limpieza a alta presión para limpiar el producto.

• Si utiliza agua para limpiar el producto, no dirija el chorro directamente sobre el motor. Para limpiar la superficie interior de la cubierta de corte

1. Vacíe el depósito de combustible.

2. Apoye el producto sobre su costado con el

silenciador hacia abajo. PRECAUCIÓN: Si el producto se pone con el filtro de aire hacia abajo, el motor puede dañarse.

3. Limpie la superficie interior de la cubierta de corte

con una manguera de agua. Limpieza de la caja de engranajes

1. Quite la cubierta.

2. Use un cepillo para retirar las hojas, la hierba y la

suciedad de la caja de engranajes. (Fig. 31)

3. Limpie con agua si no puede eliminar toda la

suciedad con el cepillo. Para inspeccionar el equipo de corte ADVERTENCIA: Para evitar el arranque accidental, desconecte el cable de encendido de la bujía. ADVERTENCIA: Utilice guantes protectores cuando realice el mantenimiento del equipo de corte. La cuchilla está muy afilada y se pueden producir cortes con mucha facilidad.

1. Inspeccione el equipo de corte para comprobar si

presenta daños o grietas. Sustituya siempre un equipo de corte dañado.

2. Inspeccione la cuchilla para comprobar si está

dañada o roma. Nota: Después de afilar la cuchilla, es necesario equilibrarla. El afilado, la sustitución y el equilibrado de la cuchilla deben realizarse en un centro de servicio. Si choca con un obstáculo que haga que el producto se pare, sustituya la cuchilla dañada. Lleve el producto a un centro de servicio, donde estimarán si la cuchilla puede afilarse o debe sustituirse. Para sustituir la cuchilla

1. Bloquee la cuchilla con un bloque de madera. (Fig.

4. Inspeccione el soporte de la cuchilla (C) y el tornillo

de la cuchilla para comprobar si presentan daños.

5. Inspeccione el eje del motor para asegurarse de que

6. Cuando instale la nueva cuchilla, asegúrese de que

los extremos en ángulo de la cuchilla están orientados en dirección a la cubierta del equipo de corte. (Fig. 34)

7. Coloque la arandela de fricción (D) y la cuchilla

contra el soporte de la cuchilla (C).

8. Para centrar la cuchilla en el eje del motor,

asegúrese de que puede ver las marcas del soporte de la cuchilla a cada uno de los lados de la cuchilla.

9. Bloquee la cuchilla con un bloque de madera.

Coloque la arandela elástica (E), y apriete el perno y la arandela con un par de 80 Nm. (Fig. 35)

10. Mueva la cuchilla en distintas direcciones

manualmente y compruebe que gira libremente. ADVERTENCIA: Utilice guantes protectores. La cuchilla está muy afilada y se pueden producir cortes con mucha facilidad.

11. Arranque el producto para hacer una prueba de la

cuchilla. Si la cuchilla no está correctamente fijada, se produce una vibración en el producto o el resultado de corte no es satisfactorio. Para realizar una comprobación del nivel de aceite PRECAUCIÓN: Un nivel de aceite demasiado bajo puede causar daños en el motor. Compruebe el nivel de aceite antes de arrancar el producto.

1. Coloque el producto sobre una superficie nivelada.

135 - 006 -2. Retire el tapón del depósito de aceite con la varilla

3. Limpie el aceite de la varilla de nivel de aceite.

4. Introduzca la varilla de nivel totalmente en el

depósito de aceite para obtener un resultado correcto del nivel de aceite.

5. Quite la varilla de nivel.

6. Compruebe el nivel de aceite que indica la varilla de

7. Si el nivel de aceite es bajo, llene con aceite de

motor y vuelva a comprobar el nivel de aceite. Sustitución del aceite del motor ADVERTENCIA: El aceite del motor está muy caliente inmediatamente después de apagar el motor. Deje que el motor se enfríe antes de vaciar el aceite del motor. Si derrama aceite del motor y entra en contacto con la piel, lávese con agua y jabón.

1. Ponga el producto en funcionamiento hasta que el

depósito de combustible se vacíe.

2. Quite el cable de encendido de la bujía.

3. Retire el tapón del depósito de aceite.

4. Coloque un recipiente debajo del producto para

recoger el aceite del motor.

5. Incline el producto para drenar el aceite de motor del

6. Llene el depósito con aceite de motor nuevo del tipo

recomendado en Datos técnicos en la página 95

7. Compruebe el nivel de aceite. Consulte la sección

Para realizar una comprobación del nivel de aceite en la página 92

Batería (LB 348SI) ADVERTENCIA: Una batería defectuosa disminuye la seguridad del producto. Utilice siempre una batería homologada por el fabricante. La batería suministra energía al arranque eléctrico y sirve como dispositivo de seguridad que impide el arranque accidental. Retire la batería cuando no utilice el producto y cuando lo deje sin supervisión. Arranque de la batería Debe arrancar la batería antes de usarla por primera vez.

1. Coloque la batería en el cargador; consulte

Carga de la batería en la página 93

2. Espere a que se encienda al menos 1 luz verde, es

decir, unos 10 segundos.

3. Conecte la batería al motor; consulte

Arranque eléctrico (LB 348SI) en la página 90

Carga de la batería Si la batería tiene solo 1 indicador encendido o no tiene ninguno, es necesario cargarla. Una batería agotada se carga por completo en 1 hora. Cargar la batería durante menos tiempo no causa daños en ella.

1. Coloque la batería en el cargador. (Fig. 36)

2. Conecte el cargador de la batería a una toma de

corriente (220 V, 50 Hz). Estado de carga de la batería Indicadores LED de la batería Estado El LED 1 parpadea 0 %-25 % LED 1 encendido y LED 2 parpa- deando 25 %-50 % LED 1 y LED 2 encendidos; LED 3 parpadeando. 50 %-75 % LED 1, LED 2 y LED 3 encendidos; LED 4 parpadeando. 75 %-100 % LED 1, LED 2, LED 3 y LED 4 encen- didos Completa- mente cargada Indicador luminoso del cargador Estado Luz roja constante La batería se está cargan-

Luz roja intermitente La batería está demasia- do caliente; se comenzará a cargar cuando alcance una temperatura adecua-

Luz verde constante La batería está completa- mente cargada Luz roja y luz verde inter- mitentes La batería está dañada y se debe sustituir Para limpiar el filtro de aire

1. Saque la cubierta del filtro de aire y extraiga el filtro.

2. Golpee el filtro contra una superficie plana para que

caigan las partículas. PRECAUCIÓN: No use disolvente ni aire comprimido para limpiar el filtro de aire.

3. Vuelva a colocar el filtro de aire. Asegúrese de que

el filtro de aire selle totalmente el soporte del filtro de aire.

Nota: Un filtro de aire que se haya utilizado durante mucho tiempo no se puede limpiar por completo. Sustituya el filtro de aire con regularidad. Sustituya siempre el filtro de aire si se avería. Para examinar la bujía PRECAUCIÓN: Utilice siempre el tipo de bujía recomendado. El uso de un tipo de bujía incorrecto puede causar averías en el producto.

• Examine la bujía si el motor tiene baja potencia, no es fácil de arrancar o no funciona correctamente al régimen de ralentí.

• Para reducir el riesgo de material no deseado en los electrodos de la bujía, siga estas instrucciones: a) Asegúrese de que el régimen de ralentí está bien ajustado. b) Asegúrese de que la mezcla de combustible sea correcta. c) Asegúrese de que el filtro de aire esté limpio.

• Si la bujía está sucia, límpiela y asegúrese de que la distancia entre los electrodos sea la correcta, consulte Datos técnicos en la página 95 . (Fig. 37)

• Sustituya la bujía si fuese necesario. Para inspeccionar el sistema de combustible

• Examine el tapón del depósito de combustible y la junta del tapón para comprobar que no presenten daños.

• Examine la manguera de combustible para asegurarse de que no haya fugas. Si la manguera de combustible está dañada, lleve el producto a un taller de servicio para sustituirla. Para ajustar el cable de embrague Si la transmisión empieza a funcionar con lentitud, será necesario ajustar el cable de embrague.

1. Para aumentar la velocidad de la transmisión, gire el

tornillo de ajuste hacia la izquierda. Nota: Si la transmisión está acoplada sin tirar del mango de transmisión, es necesario extender el cable.

2. Para extender el cable y reducir la velocidad de la

transmisión, gire el tornillo de ajuste hacia la derecha. (Fig. 38) Si la transmisión sigue funcionando con lentitud después de realizar el ajuste, lleve el producto a un taller de servicio autorizado para la sustitución de la correa de transmisión. Transporte, almacenamiento y eliminación Transporte y almacenamiento

• Para el transporte y almacenamiento del producto y del combustible, asegúrese de que no haya fugas ni humos. Las chispas o llamas abiertas, por ejemplo, de dispositivos eléctricos o calderas, pueden producir un incendio.

• Use siempre recipientes homologados para el transporte y almacenamiento de combustible.

• Vacíe el depósito de combustible antes de poner el producto en almacenamiento durante un largo periodo de tiempo. Deseche el combustible en una ubicación adecuada para su eliminación.

• Asegure el producto durante el transporte para evitar daños y accidentes.

• Mantenga el producto en un área cerrada para impedir el acceso a niños o personas no autorizadas.

• Mantenga el producto en un lugar seco y al abrigo de las heladas. Eliminación

• Respete los requisitos de reciclaje locales y las normas aplicables.

• Deseche todos los productos químicos, como el aceite de motor o el anticongelante, en un centro de servicio o una ubicación adecuada para su eliminación.

• Cuando ya no use el producto, envíelo a un distribuidor Husqvarna o deséchelo en un punto de reciclaje.

• Deseche la batería en un centro de servicio o déjela en unas instalaciones para residuos que recoja baterías agotadas. 94 135 - 006 -Datos técnicos Datos técnicos LB 248S LB 253S LB 348SI Motor Marca Briggs & Stratton Briggs & Stratton Briggs & Stratton Cilindrada, cm

2,4 2,6 2,6 Sistema de encendido Bujía BS OHV 992304 BS OHV 992304 BS OHV 992304 Distancia de electrodos, mm 0,75 0,75 0,75 Sistema de combustible y lubricación Combustible sin plomo, octanaje mínimo 90 90 90 Capacidad del depósito de gasolina, litros 1,0 1,0 1,0 Capacidad del depósito de aceite, litros 0,5 0,5 0,5 Aceite del motor SAE 30 SAE 30 SAE 30 Peso Con los depósitos vacíos, kg 34 35 35 Emisiones de ruido

Nivel de potencia acústica medida, dB(A) 94 94 92 Nivel de potencia acústica garantizado L

Nivel de presión sonora en el oído del oper- ario, dB (A)

Niveles de vibraciones

4,6 4,8 4,6 Equipo de corte

La potencia de salida del motor indicada es la potencia neta media (a la velocidad especificada) de un motor de producción típico para el modelo de motor conforme a la norma SAE J1349/ISO1585. Los motores fabrica- dos en serie podrían presentar valores diferentes. La potencia de salida real del motor instalado en el produc- to final dependerá de la velocidad de funcionamiento, las condiciones medioambientales y otros valores.

Emisiones sonoras en el entorno medidas como potencia acústica (L

) según la directiva CE 2000/14/CE.

Los datos referidos del nivel de presión sonora tienen una dispersión estadística habitual (desviación típica) de 1,2 dB (A).

Los datos referidos del nivel de vibración poseen una dispersión estadística habitual (desviación típica) de 0,2 m/s

Altura de corte, mm 25-70 25-70 25-70 Anchura de corte, mm 480 530 480 Sistema de corte 2 en 1 2 en 1 2 en 1 Cuchilla BioClip BioClip BioClip Referencia 5028813-10 5028814-10 5028813-10 Transmisión Velocidad, km/h 4,5 4,5 4,5 Arranque Mecanismo de arranque eléctrico No No Sí Batería – – Ion litio, 12V/15,7 Wh 96 135 - 006 -Declaración de conformidad CE Declaración CE de conformidad Husqvarna AB, SE-561 82 Huskvarna (Suecia), tel.: +46-36-146500, declara que los cortacéspedes Husqvarna LB 248S, LB 253S y LB 348SI a partir del número de serie 2017xxxxxxx cumplen con las disposiciones de la DIRECTIVA DEL CONSEJO:

• de 17 de mayo de 2006 "relativa a máquinas", 2006/42/CE.

• de 26 de febrero de 2014 "relativa a compatibilidad electromagnética", 2014/30/UE.

• de 8 de mayo de 2000 "relativa a emisiones sonoras en el entorno", 2000/14/CE. Para obtener información respecto a las emisiones sonoras, consulte la sección sobre datos técnicos. Se han aplicado las normas siguientes: EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012 Si no se indica lo contrario, las normas anteriormente indicadas constituyen las últimas versiones publicadas. Organismo notificado: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala ha elaborado informes sobre la evaluación de la conformidad con el Anexo VI de la DIRECTIVA DEL CONSEJO del 8 de mayo de 2000 "referente a las emisiones sonoras en el entorno" 2000/14/CE. Los certificados tienen los números: 01/901/294, 01/901/295, 01/901/300 Huskvarna, 2017-11-17 Claes Losdal, Director de desarrollo/productos para el jardín (representante autorizado de Husqvarna AB y responsable de la documentación técnica).

capítulo Encher o depósito de combustível na página 243

aumentar a altura de corte.

carregada. Consulte o capítulo Para ligar a bateria na página 246

Carregar a bateria na página 246

garantir que as partículas caem.
