BRUKSANVISNING LB 348SI HUSQVARNA

3. Slip startspærren, og sørg for, at den returnerer til

1. Download Husqvarna Connect appen på din mobile

1. Fjern luftfilterdækslet og filteret.

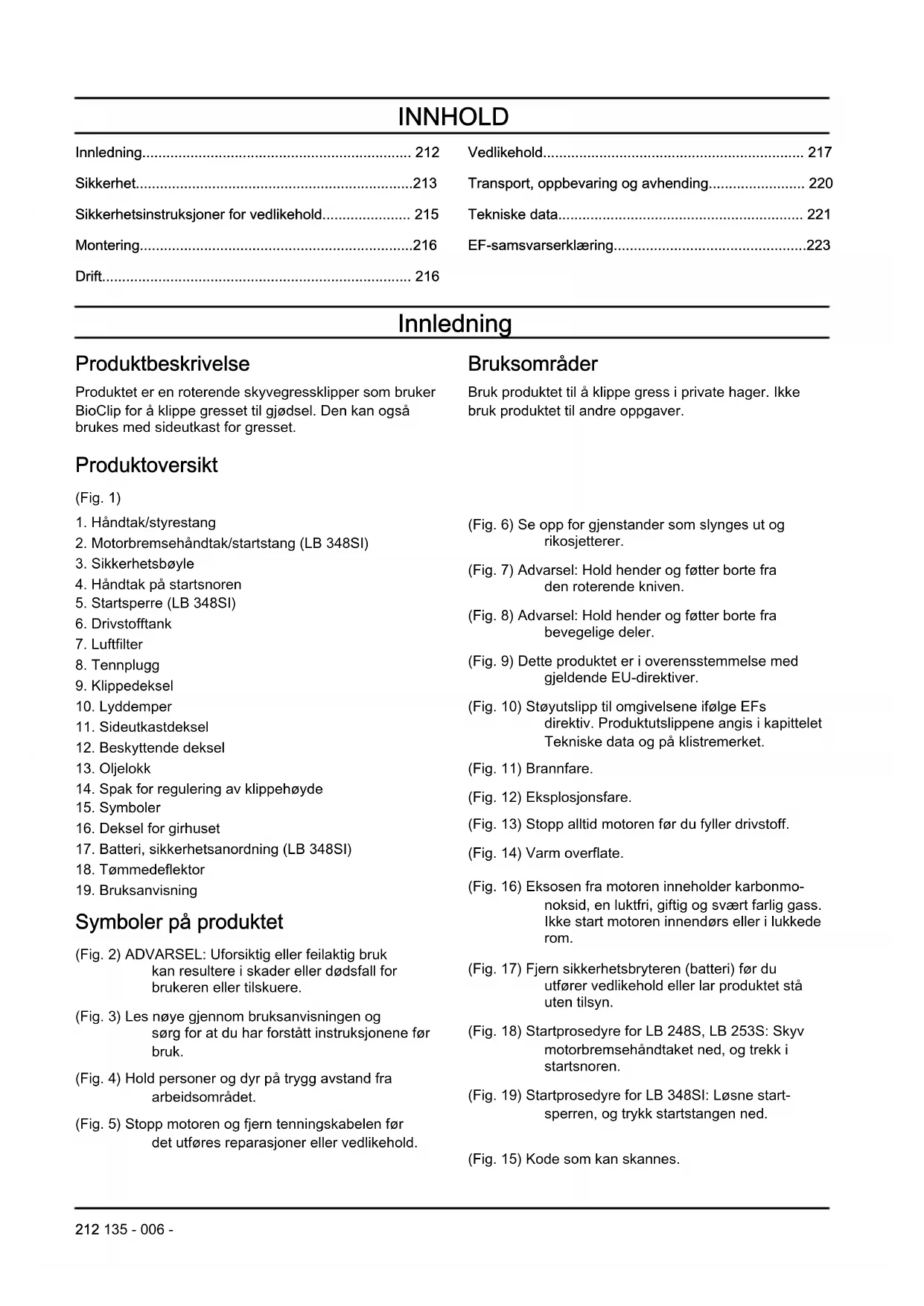

1. Håndtak/styrestang

14. Spak for regulering av klippehøyde

Symboler på produktet (Fig. 2) ADVARSEL: Uforsiktig eller feilaktig bruk kan resultere i skader eller dødsfall for brukeren eller tilskuere. (Fig. 3) Les nøye gjennom bruksanvisningen og sørg for at du har forstått instruksjonene før bruk. (Fig. 4) Hold personer og dyr på trygg avstand fra arbeidsområdet. (Fig. 5) Stopp motoren og fjern tenningskabelen før det utføres reparasjoner eller vedlikehold. (Fig. 6) Se opp for gjenstander som slynges ut og rikosjetterer. (Fig. 7) Advarsel: Hold hender og føtter borte fra den roterende kniven. (Fig. 8) Advarsel: Hold hender og føtter borte fra bevegelige deler. (Fig. 9) Dette produktet er i overensstemmelse med gjeldende EU-direktiver. (Fig. 10) Støyutslipp til omgivelsene ifølge EFs direktiv. Produktutslippene angis i kapittelet Tekniske data og på klistremerket. (Fig. 11) Brannfare. (Fig. 12) Eksplosjonsfare. (Fig. 13) Stopp alltid motoren før du fyller drivstoff. (Fig. 14) Varm overflate. (Fig. 16) Eksosen fra motoren inneholder karbonmo- noksid, en luktfri, giftig og svært farlig gass. Ikke start motoren innendørs eller i lukkede rom. (Fig. 17) Fjern sikkerhetsbryteren (batteri) før du utfører vedlikehold eller lar produktet stå uten tilsyn. (Fig. 18) Startprosedyre for LB 248S, LB 253S: Skyv motorbremsehåndtaket ned, og trekk i startsnoren. (Fig. 19) Startprosedyre for LB 348SI: Løsne start- sperren, og trykk startstangen ned. (Fig. 15) Kode som kan skannes. 212 135 - 006 -Merk: Øvrige symboler/klistremerker angitt på produktet gjelder sertifiseringskrav for enkelte markeder. Produktansvar Som nevnt i lovverket om produktansvar er vi ikke ansvarlig for skader som produktet vårt forårsaker, i følgende tilfeller:

• Produktet er reparert på feil måte.

• Produktet er reparert med deler som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.

• Produktet har et tilbehør som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.

• Produktet er ikke reparert på et godkjent servicesenter eller av en godkjent aktør. Euro V-utslipp ADVARSEL: Tukling med motoren opphever EU-type-godkjenningen til dette produktet. Sikkerhet Sikkerhetsdefinisjoner Advarsler, oppfordringer og merknader brukes for å understreke spesielt viktige deler av bruksanvisningen. ADVARSEL: Brukes hvis det er fare for personskade eller død for føreren eller andre personer om instruksjonene i håndboken ikke følges. OBS: Brukes hvis det er fare for skade på produktet, annet materiell eller nærliggende områder om instruksjonene i håndboken ikke følges. Merk: Brukes for å gi mer nødvendig informasjon for en spesifikk situasjon. Generelle sikkerhetsinstruksjoner ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Dette produktet er farlig hvis det brukes feil, eller hvis du ikke er forsiktig. Personskade eller død kan forekomme hvis du ikke følger sikkerhetsinstruksjonene.

• Dette produktet danner et elektromagnetisk felt når det er i bruk. Dette feltet kan under visse forhold forstyrre aktive eller passive medisinske implantater. For å redusere faren for hendelser som kan føre til alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med lege og produsenten av det medisinske implantatet før dette produktet tas i bruk.

• Vær alltid forsiktig og bruk sunn fornuft. Hvis du ikke er sikker på hvordan du skal bruke produktet i en bestemt situasjon, må du stoppe og snakke med Husqvarna-forhandleren før du fortsetter.

• Husk at brukeren er ansvarlig for ulykker som involverer andre personer eller deres eiendom.

• Ikke la en person bruke produktet uten kunnskap om instruksjonene.

• Ikke modifiser dette produktet, og ikke bruk det dersom det er mulig at andre har modifisert det. Sikkerhet i arbeidsområdet ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Fjern gjenstander som greiner, kvister og steiner fra området før du bruker produktet.

• Gjenstander som treffer skjæreutstyret, kan slynges ut og forårsake skade på personer og gjenstander. Hold tilskuere og dyr på trygg avstand fra produktet.

• Bruk aldri produktet i dårlig vær, for eksempel i tåke, regn, sterk vind, sterk kulde, eller ved fare for lyn. Det er slitsomt å bruke produktet i dårlig vær eller på fuktige eller våte steder. Dårlig vær kan forårsake farlige forhold, for eksempel glatt underlag.

• Hold utkikk etter personer, objekter og situasjoner som kan forhindre sikker bruk av produktet.

• Se etter hindringer, for eksempel røtter, steiner, kvister, fordypninger og grøfter. Høyt gress kan skjule hindringer.

213• Det kan være farlig å klippe gress i skråninger. Ikke bruk produktet i skråninger som heller mer enn 15 grader.

• Bruk produktet på tvers av skråninger. Ikke gå opp og ned.

• Vær forsiktig når du nærmer deg skjulte hjørner eller gjenstander som blokkerer sikten. Arbeidssikkerhet ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Bruk dette produktet bare til å klippe gressplener. Det er ikke tillatt å bruke det til andre formål.

• Ikke bruk produktet med mindre kniven og alle deksler er riktig montert. En kniv som er feilmontert, kan løsne og forårsake personskade.

• Pass på at kniven ikke kommer borti gjenstander som steiner og røtter. Dette kan gjøre skade på kniven og bøye motorakselen. En bøyd aksel kan forårsake mye vibrasjon og utgjør en svært høy fare for at kniven blir løs.

• Plasser produktet på et stabilt, flatt underlag, og start det. Pass på at kniven ikke berører bakken eller andre gjenstander.

• Unngå å vippe produktet opp mens motoren er i gang.

• Vær forsiktig når du trekker produktet bakover.

• Stopp motoren når du går over områder uten gress, for eksempel gangveier av grus, stein og asfalt.

• Ikke løp med produktet når motoren er på. Du må alltid gå mens du bruker produktet.

• Stopp motoren før du endrer klippehøyde. Utfør aldri justeringer mens motoren er i gang.

• La aldri produktet være ute av syne mens motoren er i gang. Stopp motoren, og forsikre deg om at skjæreutstyret ikke roterer. Sikkerhetsinstruksjoner for drift Personlig verneutstyr ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Verneutstyr kan aldri fullstendig forhindre skade, men det reduserer skadeomfanget hvis ulykken inntreffer. Spør forhandleren din om hjelp til å velge riktig utstyr.

• Bruk hørselsvern hvis støynivået er høyere enn 85 dB.

• Bruk kraftige, sklisikre støvler eller sko. Ikke bruk åpne sko eller gå barbeint.

• Bruk tykke langbukser.

• Bruk vernehansker når det er nødvendig, for eksempel når du fester, undersøker eller rengjør skjæreutstyret. Sikkerhetsutstyr på produktet ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Ikke bruk produktet dersom sikkerhetsutstyret er defekt.

• Utfør regelmessig kontroll av sikkerhetsutstyret. Ta kontakt med ditt Husqvarna-serviceverksted, dersom sikkerhetsutstyret er defekt. Slik kontrollerer du klippedekselet Klippedekselet gir mindre vibrasjoner og minsker risikoen for skader forårsaket av kniven.

• Undersøk klippedekselet for å sikre at det ikke er noen skader, for eksempel sprekker. Batteri (LB 348SI) ADVARSEL: Et defekt batteri reduserer sikkerheten til produktet. Bruk bare batteri som er godkjent av produsenten. Batteriet gir strøm til den elektriske starteren og er en sikkerhetsinnretning som hindrer utilsiktet start. Ta ut batteriet når du ikke bruker produktet og når du lar det stå uten tilsyn. Motorbremsehåndtak Motorbremsehåndtaket stopper motoren. Når du slipper motorbremsehåndtaket, stopper motoren, og drivsystemet kobles ut.

2. Skyv startsperren ut til høyre (A). (Fig. 21)

3. Løsne startsperren, og kontroller at den går tilbake til

sin opprinnelige posisjon. Lyddemper Lyddemperen begrenser støynivået og sender avgassene bort fra brukeren. Bruk ikke produktet hvis lyddemperen mangler eller er defekt. En defekt lyddemper øker støynivået og faren for brann. ADVARSEL: Lyddemperen blir svært varm under og etter bruk, og når motoren går på tomgang. Vær forsiktig i nærheten av brannfarlige materialer og/eller avgasser for å unngå brann. Slik kontrollerer du lyddemperen

• Vær forsiktig med drivstoff. Drivstoff er brannfarlig, og avgassene er eksplosive og kan forårsake personskade eller død.

• Ikke sett varme gjenstander i nærheten av drivstoff eller motoren.

• Åpne tanklokket sakte og slipp ut trykket forsiktig før du fyller.

• Ikke fyll drivstoff på motoren innendørs. En utilstrekkelig luftstrøm kan føre til personskade eller dødsfall på grunn av kveling eller karbonmonoksidforgiftning.

• Trekk til drivstofflokket helt. Hvis drivstofflokket ikke er strammet, kan det utgjøre en risiko for brann.

• Flytt produktet minst 3 m (10 fot) fra stedet der du fylte tanken, før du starter det.

• Fyll ikke drivstofftanken helt opp. Varme fører til at drivstoffet utvider seg. Lad det være litt plass øverst i drivstofftanken. Sikkerhetsinstruksjoner for vedlikehold ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Bruk vernehansker når du utfører vedlikehold på skjæreutstyret. Kniven er svært skarp, og det er lett å kutte seg.

• Tilbehør og endringer på produktet som ikke er godkjent av produsenten, kan føre til alvorlig personskade eller død. Ikke foreta endringer av produktet. Bruk bare tilbehør som er godkjent av produsenten.

• Hvis vedlikeholdet ikke utføres riktig og regelmessig, øker faren for personskade og skade på produktet.

• Bare utfør vedlikehold som beskrevet i denne brukerveiledningen. Alt annet vedlikehold må utføres av et godkjent Husqvarna-serviceverksted.

135 - 006 - 215• La et godkjent Husqvarna-serviceverksted utføre

2. Flytt knottene til den nedre enden av sporene på

venstre og høyre side av produktet. (Fig. 22)

3. Angi høyden på håndtaket til én av de to tilgjengelige

4. Flytt knottene oppover i retning av håndtaket til de

stopper og du hører et klikk. (Fig. 23)

5. Trekk til knottene helt.

3. Flytt knottene til den nedre enden av sporene på

venstre og høyre side av produktet. (Fig. 22)

1. Fell opp håndtaket til oppfelt posisjon. (Fig. 25)

2. Flytt knottene oppover i retning av håndtaket til de

stopper og du hører et klikk. (Fig. 23)

3. Trekk til knottene helt.

1. Løsne de to skruene, og ta av sideutkastdekselet.

• utvidet produktinformasjon

• informasjon om og hjelp med produktdeler og service Slik begynner du å bruke Husqvarna Connect

2. Utfør registrering i Husqvarna Connect-appen.

3. Følg instruksjonene i Husqvarna Connect-appen for

å koble til og registrere produktet. Før du bruker produktet

1. Les nøye gjennom bruksanvisningen, og sørg for at

du har forstått instruksjonene.

2. Undersøk skjæreutstyret for å sikre at det er riktig

1. Åpne drivstofflokket sakte for å slippe ut trykket.

2. Fyll langsomt med en bensinkanne. Hvis du søler

drivstoff, kan du tørke det opp med en klut og la det som måtte være igjen, lufttørke.

3. Tørk rent rundt drivstofflokket.

4. Trekk til drivstofflokket helt. Hvis drivstofflokket ikke

er strammet, kan det utgjøre en risiko for brann.

1. Flytt spaken for klippehøyde bakover for å øke

2. Flytt spaken for klippehøyde forover for å senke

klippehøyden. OBS: Ikke sett klippehøyden for lavt. Knivene kan treffe bakken hvis overflaten av plenen ikke er vannrett. Starte produktet

3. Hold i startsnoren med høyrehånden.

5. Trekk kraftig for å starte motoren.

3. Skyv startsperren ut til høyre (A).

4. Trekk startstangen (B) mot håndtaket for å starte

startmotoren. Startmotoren stopper når motoren startes. (Fig. 21) Bruke hjuldriften

• Trekk sikkerhetsbøylen i retning av håndtaket. (Fig. 29)

• Før du trekker produktet bakover, må du koble ut driften og skyve produktet forover ca. 10 cm.

• Løsne sikkerhetsbøylen for å frakoble driften, for eksempel når du går nær en hindring. Slik stopper du produktet

• Ikke klipp mer enn 1/3 av lengden på gresset. Klipp først med klippehøyden stilt høyt. Undersøk resultatet og senk klippehøyden til det aktuelle nivået. Hvis gresset er veldig langt, kjører du sakte og klipper to ganger om nødvendig.

• Klipp i forskjellige retninger hver gang, for å unngå striper i plenen. Vedlikehold Innledning ADVARSEL: Før du utfører vedlikeholdsarbeid, må du lese og forstå kapittelet om sikkerhet. For alt vedlikehold og reparasjonsarbeid på produktet er det nødvendig med spesiell opplæring. Vi garanterer fagmessig reparasjon og service. Hvis forhandleren ikke er et serviceverksted, må du snakke med dem for å få informasjon om nærmeste serviceverksted. Vedlikeholdsskjema ADVARSEL: For modell LB 348SI må du alltid ta ut batteriet før du utfører vedlikehold, reparasjoner eller rengjøring av produktet. Vedlikeholdsintervallene er beregnet med utgangspunkt i daglig bruk av produktet. Intervallene kan endres hvis produktet ikke brukes daglig. For vedlikehold merket med * kan du se instruksjonene i Sikkerhetsutstyr på produktet på side 214

Vedlikehold Daglig Ukentlig Månedlig Slik utfører du en generell inspeksjon X Kontroller oljenivået. X Rengjør produktet. X

135 - 006 - 217Vedlikehold Daglig Ukentlig Månedlig

Kontroller skjæreutstyret. X Undersøk klippedekselet og beskyttelsesdekselet* X Kontroller motorbremsehåndtaket*. X Kontroller batteriet* X Kontroller lyddemperen*. X Kontroller tennpluggen. X Skift olje (første gang etter fem timers bruk og deretter etter hver femtiende times bruk).

• Bruk en børste for å fjerne løv, gress og smuss.

• Kontroller at luftinntaket på toppen av motoren ikke er blokkert.

• Produktet må ikke rengjøres med høytrykksspyler.

• Hvis du bruker vann til å rengjøre produktet, må du ikke spyle vann direkte på motoren. Slik rengjør du den indre overflaten av klippedekselet

3. Spyl innsiden av klippedekselet med vann.

Slik rengjør du girhuset

2. Bruk en børste for å fjerne løv, gress og smuss fra

3. Rengjør med vann hvis du ikke kan fjerne all smuss

med børsten. Slik kontrollerer du skjæreutstyret ADVARSEL: For å hindre utilsiktet start må du fjerne tenningskabelen fra tennpluggen. ADVARSEL: Bruk vernehansker når du utfører vedlikehold på skjæreutstyret. Kniven er svært skarp, og det er lett å kutte seg.

1. Kontroller skjæreutstyret med henblikk på skader og

sprekkdannelse. Bytt alltid ut skadet skjæreutstyr.

4. Undersøk knivstøtten (C) og knivbolten for å se om

5. Undersøk motorakselen for å forsikre deg om at den

endene av kniven peke i retning av klippedekselet. (Fig. 34)

7. Sett friksjonsskiven (D) og kniven mot knivstøtten

8. Knivenheten skal plasseres i midten av

10. Trekk kniven rundt for hånd for å kontrollere at den

er svært skarp, og det er lett å kutte seg.

2. Ta av oljetanklokket med den medfølgende

3. Fjern gjenværende olje fra peilepinnen.

utfører en ny kontroll av oljenivået. Slik skifter du motorolje ADVARSEL: Motorolje er svært varm rett etter at motoren har stoppet. La motoren bli avkjølt før du tapper ut motorolje. Rengjør med såpe og vann hvis du søler motorolje på huden.

3. Ta av oljetanklokket.

4. Sett en beholder under produktet for å samle opp

5. Vipp produktet for å tappe av oljen fra tanken.

Batteri (LB 348SI) ADVARSEL: Et defekt batteri reduserer sikkerheten til produktet. Bruk bare batteri som er godkjent av produsenten. Batteriet gir strøm til den elektriske starteren og er en sikkerhetsinnretning som hindrer utilsiktet start. Ta ut batteriet når du ikke bruker produktet og når du lar det stå uten tilsyn. Slik starter du batteriet Du må starte batteriet før du bruker det for første gang.

2. Vent til minst én grønn lampe tennes (omtrent

1. Ta av luftfilterdekselet, og fjern filteret.

2. Slå filteret mot en jevn flate slik partiklene faller av.

OBS: Bruk ikke løsemidler eller trykkluft til å rengjøre luftfilteret.

3. Sett luftfilteret tilbake. Kontroller at luftfilteret er helt

forseglet mot luftfilterholderen.

4. Sett luftfilterdekselet på plass.

Merk: Et luftfilter som brukes i lang tid aldri bli fullstendig rent. Skift luftfilteret med jevne mellomrom. Bytt alltid ut skadet luftfilter.

• Undersøk tennpluggen hvis motorens effekt er for lav, ikke er enkel å starte eller ikke fungerer riktig på tomgang.

• Følg disse instruksjonene for å redusere risikoen for uønsket materiale på tennpluggenes elektroder: a) Pass på at tomgangsturtallet er riktig justert. b) Pass på at drivstoffblandingen er riktig. c) Kontroller at luftfilteret er rent.

• Hvis tennpluggen er skitten, må du rengjøre den og samtidig kontrollere at elektrodeavstanden er riktig.

• Undersøk drivstofflokket og pakningen til lokket for å sikre at det ikke er noen skader.

2. For å forlenge vaieren og redusere hastigheten vrir

du justeringsskruen med klokken. (Fig. 38) Hvis driften fremdeles føles langsom etter justeringen, må du la et godkjent serviceverksted skifte drivremmen. Transport, oppbevaring og avhending Transport og oppbevaring

• Før oppbevaring og transport av produktet og drivstoff, må du kontroller at det ikke finnes lekkasjer eller gasser. Gnister eller åpen ild, for eksempel fra elektriske apparater eller varmekjeler, kan starte en brann.

• Bruk alltid godkjente beholdere for oppbevaring og transport av drivstoff.

• Tøm drivstofftanken før du setter produktet til oppbevaring over en lengre periode. Lever drivstoffet hos en returstasjon.

• Sørg for sikkert feste av produktet under transport for å unngå skader og ulykker.

• Oppbevar produktet på et låst sted for å hindre tilgang for barn eller personer som ikke er godkjent.

• Oppbevar produktet på et tørt og frostfritt sted. Kassering

• Følg lokale gjenvinningsbestemmelser og gjeldende regelverk.

Lydeffektnivå, mål dB (A) 94 94 92 Lydeffektnivå, garantert L

Lydtrykksnivå ved brukerens øre, dB (A) 82 82 79 Vibrasjonsnivåer

Motorens merkeeffekt er gjennomsnittlig nettoeffekt (ved angitt turtall) for en typisk produksjonsmotor for mo- tormodellen, målt ifølge SAE-standarden J1349/ISO1585. Masseproduserte motorer kan avvike fra denne verdien. Faktisk effekt for motoren montert på det ferdige produktet vil avhenge av driftshastighet, klimafor- hold og andre verdier.

Utslipp av støy til omgivelsene målt som lydeffekt (L

• fra 8. mai 2000 "angående utslipp av støy til omgivelsene" 2000/14/EF For informasjon som gjelder støyutslipp, kan du se avsnittet Tekniske data. Følgende standarder er blitt tillempet: EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012 Hvis ikke annet er angitt, er de ovenfor oppgitte standarder de nyeste publiserte versjonene. Kontrollorgan: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala har utstedt rapporter om samsvarsvurdering i henhold til tillegg VI i EUROPAPARLAMENTS- OG RÅDSDIREKTIV av 8. mai 2000 "angående utslipp av støy til omgivelsene", 2000/14/EF. Sertifikatene har følgende numre: 01/901/294, 01/901/295, 01/901/300 Huskvarna, 2017-11-17 Claes Losdal, Development Manager/hageprodukter (autorisert representant for Husqvarna AB og ansvarlig for teknisk dokumentasjon)
