KULLANIM KILAVUZU LB 348SI HUSQVARNA

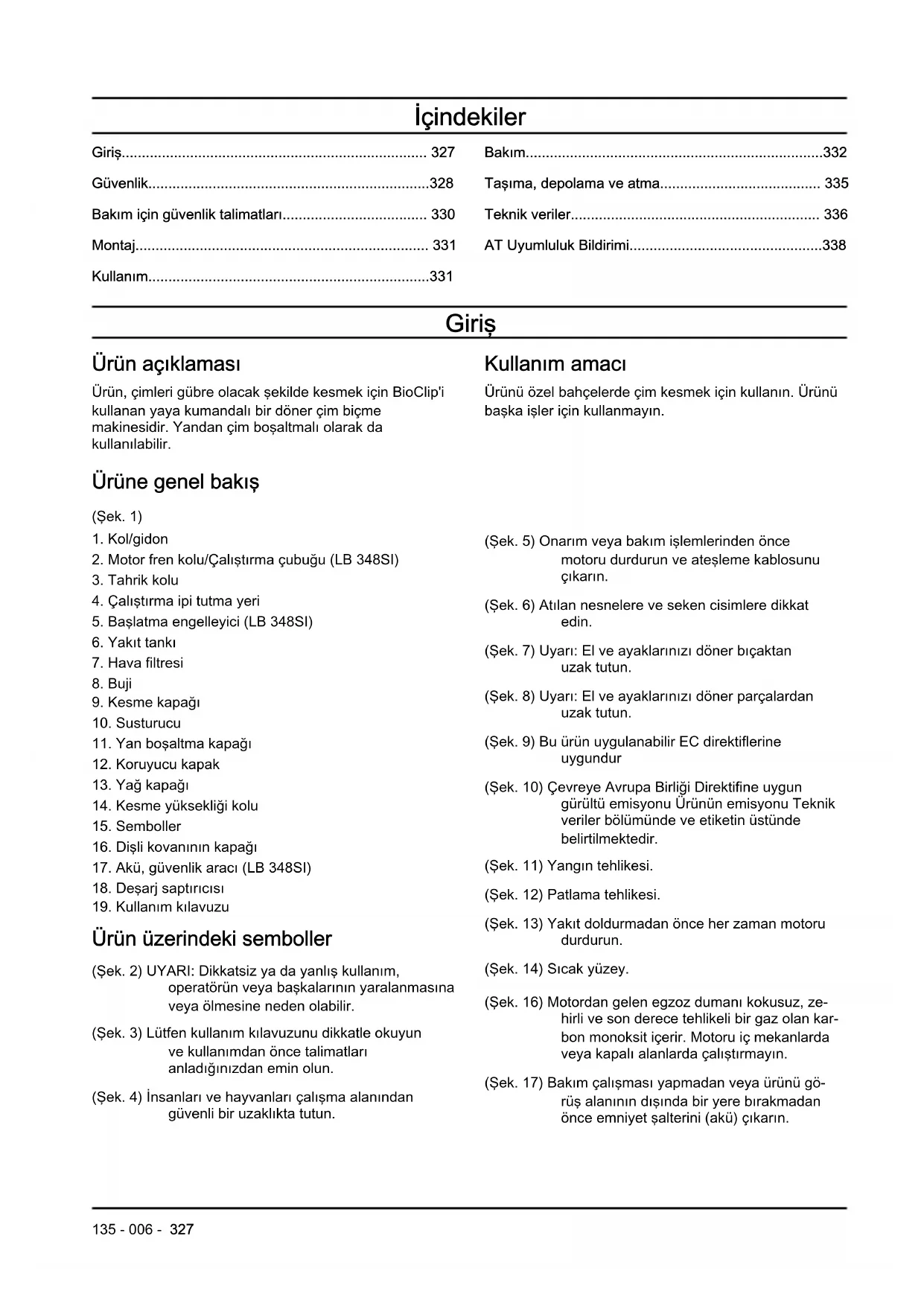

135 - 006 -İçindekiler

• Giriş p. 327
• Güvenlik p. 328
• Bakım için güvenlik talimatları p. 330
• Montaj p. 331
• Kullanım p. 331
• Bakım p. 332
• Taşıma, depolama ve atma p. 335
• Teknik veriler p. 336
• AT Uyumluluk Bildirimi Giriş Ürün açıklaması Ürün, çimleri gübre olacak şekilde kesmek için BioClip'i kullanan yaya kumandalı bir döner çim biçme makinesidir. Yandan çim boşaltmalı olarak da kullanılabilir. Kullanım amacı Ürünü özel bahçelerde çim kesmek için kullanın. Ürünü başka işler için kullanmayın. Ürüne genel bakış (Şek. 1) p. 338

2. Motor fren kolu/Çalıştırma çubuğu (LB 348SI)

4. Çalıştırma ipi tutma yeri

11. Yan boşaltma kapağı

14. Kesme yüksekliği kolu

17. Akü, güvenlik aracı (LB 348SI)

18. Deşarj saptırıcısı

19. Kullanım kılavuzu

Ürün üzerindeki semboller (Şek. 2) UYARI: Dikkatsiz ya da yanlış kullanım, operatörün veya başkalarının yaralanmasına veya ölmesine neden olabilir. (Şek. 3) Lütfen kullanım kılavuzunu dikkatle okuyun ve kullanımdan önce talimatları anladığınızdan emin olun. (Şek. 4) İnsanları ve hayvanları çalışma alanından güvenli bir uzaklıkta tutun. (Şek. 5) Onarım veya bakım işlemlerinden önce motoru durdurun ve ateşleme kablosunu çıkarın. (Şek. 6) Atılan nesnelere ve seken cisimlere dikkat edin. (Şek. 7) Uyarı: El ve ayaklarınızı döner bıçaktan uzak tutun. (Şek. 8) Uyarı: El ve ayaklarınızı döner parçalardan uzak tutun. (Şek. 9) Bu ürün uygulanabilir EC direktiflerine uygundur (Şek. 10) Çevreye Avrupa Birliği Direktifine uygun gürültü emisyonu Ürünün emisyonu Teknik veriler bölümünde ve etiketin üstünde belirtilmektedir. (Şek. 11) Yangın tehlikesi. (Şek. 12) Patlama tehlikesi. (Şek. 13) Yakıt doldurmadan önce her zaman motoru durdurun. (Şek. 14) Sıcak yüzey. (Şek. 16) Motordan gelen egzoz dumanı kokusuz, ze- hirli ve son derece tehlikeli bir gaz olan kar- bon monoksit içerir. Motoru iç mekanlarda veya kapalı alanlarda çalıştırmayın. (Şek. 17) Bakım çalışması yapmadan veya ürünü gö- rüş alanının dışında bir yere bırakmadan önce emniyet şalterini (akü) çıkarın.

135 - 006 - 327(Şek. 18) LB 248S, LB 253S için çalıştırma prosedürü:

Motor fren kolunu aşağı bastırın ve çalıştır- ma ipi kolunu çekin. (Şek. 19) LB 348SI için çalıştırma prosedürü: Başlat- ma engelleyiciyi serbest bırakın ve başlatma çubuğunu aşağı bastırın. (Şek. 15) Taranabilir kod. Not: Ürünün üzerindeki diğer semboller/etiketler, bazı ticari alanların sertifikalandırma gereklilikleri ile ilgilidir. Ürün sorumluluğu Ürün sorumluluğu yasalarında belirtildiği üzere;

• ürünün hatalı bir şekilde onarılması,

• ürünün, üretici tarafından onaylanmayan veya üreticiden alınmayan parçalarla tamir edilmesi,

• üründe, üreticiden alınmayan veya üretici tarafından onaylanmayan bir aksesuar bulunması,

• ve ürünün, onaylı bir servis merkezinde veya yetkili bir kurum tarafından tamir edilmemesi durumunda oluşabilecek hasarlardan sorumlu değiliz. Avrupa V Emisyonları UYARI: Motorun kurcalanması bu ürünün AB tip onayını geçersiz kılar. Güvenlik Güvenlik tanımları Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve notlar kullanılmıştır. UYARI: Kılavuzdaki talimatlara uyulmadığı takdirde operatör veya çevredeki kişiler için ciddi yaralanma veya ölüm tehlikesi varsa kullanılır. DİKKAT: Kılavuzdaki talimatlara uyulmadığı takdirde ürünün, diğer malzemelerin veya çevrenin zarar görme riski olduğunda kullanılır. Not: Belirli bir durumda bilgi verilmesi gerektiğinde kullanılır. Genel güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bu ürün yanlış kullanıldığında veya dikkatli olmazsanız tehlikelidir. Güvenlik talimatlarına uyulmaması yaralanmalara veya ölüme yol açabilir.

• Bu ürün, çalışırken elektromanyetik bir alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tıbbi implantlarda girişime neden edebilir. Ciddi veya ölümcül yaralanma riskini azaltmak için tıbbi implantı olan kişilerin, bu ürünü kullanmadan önce doktorlarına ve tıbbi implant üreticilerine danışmalarını öneririz.

• Her zaman dikkatli olun ve sağduyunuzu kullanın. Özel bir durumda aracı nasıl kullanacağınızdan emin değilseniz durun ve devam etmeden önce Husqvarna yetkili satıcınızla görüşün.

• Diğer insanları veya bu insanlara ait mülkleri içeren kazalardan operatörün sorumlu tutulacağını unutmayın.

• Ürünü temiz tutun. İşaretleri ve etiketleri net bir şekilde okuyabildiğinizden emin olun.

• Kullanım kılavuzunun içindekileri okuyup anladığından emin olmadan kimsenin ürünü kullanmasına izin vermeyin.

• Ürünü, bir çocuğun kullanmasına izin vermeyin.

• Çocukları çalışma alanından uzakta tutun. Sorumluluk sahibi bir yetişkin her zaman orada olmalıdır.

• Talimatlar hakkında bilgisi olmayan birinin ürünü kullanmasına izin vermeyin.

• Fiziksel veya zihinsel kapasitesi düşük olan bir kişi ürünü kullanırken bu kişiyi daima gözetim altında tutun. Sorumluluk sahibi bir yetişkin her zaman orada olmalıdır.

• Ürünü yorgun, hasta veya alkol ya da ilaç etkisi altındayken kullanmayın. Bu durum görüş, dikkat, koordinasyon ve doğru bir şekilde düşünmenizi olumsuz yönde etkiler.

• Arızalıysa ürünü kullanmayın.

• Başkaları tarafından değiştirilmiş olma olasılığı varsa bu ürünü değiştirmeyin veya kullanmayın. Çalışma alanı güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürünü kullanmadan önce çalışma alanındaki dal, çalı çırpı ve taş gibi nesneleri alın.

• Kesme donanımına çarpan nesneler fırlatılarak kişi ve nesnelerin zarar görmesine neden olabilir. Etraftaki insanları ve hayvanları üründen güvenli bir uzaklıkta tutun.

• Ürünü sis, yağmur, kuvvetli rüzgar, şiddetli soğuk ve yıldırım düşmesi riski gibi olumsuz hava koşullarında

135 - 006 -hiçbir zaman kullanmayın. Ürünü olumsuz hava

koşullarında veya nemli ya da ıslak yerlerde kullanmak yorucudur. Kötü hava, kaygan yüzeyler gibi tehlikeli koşullara neden olabilir.

• Ürünün güvenli bir şekilde çalışmasını önleyebilecek kişi, nesne ve durumlara dikkat edin.

• Kök, taş, çalı çırpı, çukur, hendek gibi engellere dikkat edin. Uzun çim nesneleri saklayabilir.

• Eğimli yerlerde çim kesmek tehlikeli olabilir. Ürünü 15°'den daha eğimli zeminlerde kullanmayın.

• Yokuşlarda ürünü yatay olarak kullanın. Yukarı ve aşağı hareket ettirmeyin.

• Gizli köşelere ve açık görüşü engelleyen nesnelerin yanına giderken dikkatli olun. Çalışma güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bu ürünü yalnızca çimenlik alanlarda çim kesmek için kullanın. Ürünün başka işler için kullanılması yasaktır.

• Kişisel koruyucu araçlar kullanın. Bkz. Kişisel koruyucu ekipman sayfada: 329

• Acil bir durumda motoru hızlı bir şekilde nasıl kapatacağınızı öğrenin.

• Ürünü hiçbir zaman kapalı yerlerde veya yanıcı maddelerin yakınında çalıştırmayın. Motordan çıkan egzoz dumanları sıcaktır ve yangın çıkmasına neden olabilecek kıvılcımlar içerebilir.

• Bıçağı ve tüm kapakları doğru bir şekilde takmadan ürünü çalıştırmayın. Yanlış bir şekilde takılan bıçak gevşeyerek yaralanmanıza neden olabilir.

• Bıçağın taş veya kök gibi nesnelere çarpmamasına dikkat edin. Bu, bıçağa zarar verebilir ve motor milini bükebilir. Bükülmüş aks, ağır titreşime ve çok yüksek bir bıçak gevşemesi riskine neden olabilir.

• Bıçak bir cisme çarpar veya titreşim oluşursa ürünü hemen durdurun. Ateşleme kablosunu bujiden ayırın. Üründe hasar olup olmadığını kontrol edin. Hasarları onarın veya yetkili bir servis noktasının onarım yapmasını sağlayın.

• Motor çalıştırıldığında motor fren kolunu hiçbir zaman sürekli olarak kola takmayın.

• Ürünü sabit ve düz bir yüzeye koyup çalıştırın. Bıçağın yere veya diğer cisimlere çarpmadığından emin olun.

• Ürünü çalıştırırken her zaman arkasında durun.

• Ürünü kullanırken tüm tekerleklerin yere basmasını sağlayın ve 2 elinizi kolun üzerinde tutun. Ellerinizi ve ayaklarınızı döner bıçaklardan uzakta tutun.

• Motor çalışırken ürünü yatırmayın.

• Ürünü arkaya doğru çekerken dikkatli olun.

• Motor çalışırken ürünü hiçbir zaman yukarı kaldırmayın. Ürünü kaldırmanız gerekirse önce motoru durdurun ve ateşleme kablosunu bujiden ayırın.

• Ürünü kullanırken arkaya doğru yürümeyin.

• Çakıl, taş ve asfalt gibi malzemelerden yapılmış, çim olmayan alanlardan geçerken motoru durdurun.

• Motor çalışırken ürünle birlikte koşmayın. Ürünü kullanırken her zaman yürüyün.

• Kesme yüksekliğini değiştirmeden önce motoru durdurun. Motor çalışırken asla ayarlama yapmayın.

• Motor çalışırken ürünün hiçbir zaman görüş alanından çıkmasına izin vermeyin. Motoru durdurun ve kesme donanımının dönmediğinden emin olun. Kullanım için güvenlik talimatları Kişisel koruyucu ekipman UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Kişisel koruyucu ekipmanlar yaralanma riskini tamamen engelleyemez ancak bir kaza durumunda yaralanmanın derecesini azaltır. Bayinizin doğru ekipmanı seçmenize yardımcı olmasını sağlayın.

• Gürültü düzeyi 85 dB'den fazlaysa kulaklık koruma ekipmanı kullanın.

• Ağır hizmet tipi kaymayan botlar veya ayakkabılar kullanın. Açık ayakkabılar giymeyin veya çıplak ayakla yürümeyin.

• Kalın, uzun pantolonlar giyin.

• Kesme donanımını takma, kontrol etme veya temizleme gibi gerekli durumlarda koruyucu eldivenler kullanın. Ürünün üzerindeki güvenlik aletleri UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Güvenlik araçları arızalı olan bir ürünü kullanmayın.

• Güvenlik araçlarını düzenli olarak kontrol edin. Güvenlik araçları arızalıysa Husqvarna servis noktanızla görüşün. Kesme kapağını kontrol etme Kesme kapağı, üründeki titreşimleri ve bıçakla yaralanma riskini azaltır.

• Çatlak gibi hasarlar olmadığından emin olmak için kesme kapağını inceleyin. Akü (LB 348SI) UYARI: Arızalı akü ürünün güvenliğini azaltır. Her zaman üreticinin onayladığı bir akü kullanın. Akü, elektrikle çalıştırmada güç sağlar ve kazara çalıştırmayı önleyen bir güvenlik aracıdır. Ürünü

329kullanmadığınızda veya görüş alanının dışında bıraktığınızda aküsünü çıkarın. Motor fren kolu Motor fren kolu motoru durdurur. Motor fren kolu serbest bırakıldığında, motor durur ve tahrik devre dışı bırakılır. Motor freninde inceleme yapmak için motoru çalıştırıp motor fren kolunu serbest bırakın. Motor 3 saniye içinde durmazsa motor frenini onaylı Husqvarna servis noktasına ayarlatın. (Şek. 20) Başlatma engelleyici LB 348SI modelinde, motor fren kolu, marş motoru için bir başlatma çubuğu olarak da kullanılır. Marş motorunun çalışmasını engellediğinden emin olmak için başlatma engelleyiciyi kontrol edin.

1. Başlatma çubuğunu tutma çubuğu yönünde (B)

çekin. Başlatma engelleyici hareketi durdurur.

2. Başlatma engelleyiciyi sağa doğru dışa (A) çekin.

3. Başlatma engelleyiciyi serbest bırakın ve başlangıç

konumuna geri döndüğünden emin olun. Susturucu Susturucu, gürültü düzeyini minimum seviyede tutar ve egzoz dumanlarını operatörden uzağa gönderir. Susturucu yoksa veya arızalıysa ürünü kullanmayın. Arızalı bir susturucu, gürültü düzeyini ve yangın riskini artırır. UYARI: Susturucu kullanım sırasında, kullanım sonrasında ve motor rölantide çalışıyorken çok sıcak olur. Yangını önlemek için yanıcı malzemelerin ve/veya dumanların yakınında dikkatli olun. Susturucuyu kontrol etme

• Düzgün takıldığından ve hasarlı olmadığından emin olmak için susturucuyu düzenli olarak kontrol edin. Yakıt güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürünün üzerinde yakıt veya motor yağı varsa ürünü çalıştırmayın. İstenmeyen yakıtı/yağı temizleyin ve ürünün kurumasını bekleyin.

• Kıyafetlerinize yakıt bulaşırsa kıyafetlerinizi hemen değiştirin.

• Vücudunuza yakıt bulaştırmayın; bu, yaralanmaya sebep olabilir. Vücudunuza yakıt bulaşırsa yakıtı temizlemek için su ve sabun kullanın.

• Motorda sızıntı varsa ürünü çalıştırmayın. Motorda sızıntı olup olmadığını düzenli olarak kontrol edin.

• Yakıtla uğraşırken dikkatli olun. Yakıt yanıcı ve dumanlar patlayıcıdır; yaralanmalara veya ölüme sebep olabilir.

• Yaralanmaya sebep olabileceğinden yakıt dumanını solumayın. Yeterli hava akışı olduğundan emin olun.

• Yakıtın veya motorun yakınında sigara içmeyin.

• Yakıtın veya motorun yakınına sıcak nesneler koymayın.

• Motor açıkken yakıt eklemeyin.

• Yakıtı yenilemeden önce motorun soğuduğundan emin olun.

• Yakıtı yenilemeden önce yakıt tankı kapağını yavaşça açın ve basıncı dikkatlice tahliye edin.

• Kapalı bir alanda motora yakıt eklemeyin. Nefessiz kalma veya karbon monoksit nedeniyle yeterli hava akışının olmaması yaralanmaya veya ölüme sebep olabilir.

• Yakıt tankı kapağını tamamen sıkın. Yakıt tankı kapağı sıkılmamışsa yangın riski vardır.

• Çalıştırmadan önce ürünü, yakıt tankını doldurduğunuz konumdan en az 3 m/10 ft uzağa taşıyın.

• Yakıt tankını tamamen doldurmayın. Isı yakıtın genleşmesine neden olur. Yakıt tankının üst kısmında boşluk bırakın. Bakım için güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Motordan gelen egzoz dumanı kokusuz, zehirli ve son derece tehlikeli bir gaz olan karbon monoksit içerir. Motoru iç mekanlarda veya kapalı alanlarda çalıştırmayın.

• Ürüne bakım yapmadan önce, motoru durdurun ve ateşleme kablosunu bujiden ayırın. LB 348SI modelinde, aküyü de çıkarın.

• Kesme donanımına bakım yaptığınızda koruyucu eldivenler kullanın. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

• Üretici tarafından onaylanmayan aksesuarlar ve değişiklikler ciddi yaralanmaya veya ölüme neden olabilir. Ürünü değiştirmeyin. Her zaman üretici tarafından onaylanmış aksesuarlar kullanın.

• Bakım doğru bir şekilde ve düzenli olarak yapılmazsa yaralanma ve ürünün zarar görme riski artar. 330 135 - 006 -• Yalnızca bu kullanım kılavuzunda açıklandığı şekilde bakım yapın. Tüm diğer servis işlemleri yetkili bir Husqvarna servis noktası tarafından yapılmalıdır.

• Yetkili bir Husqvarna servis noktasının ürüne düzenli olarak servis işlemi uygulamasını sağlayın.

• Hasarlı, aşınmış veya bozuk parçaları değiştirin. Montaj Giriş UYARI: Ürünü monte etmeden önce, güvenlik bölümünü okuyun. LB 348SI modelinde, aküyü de çıkarın. Tutma yerinin takılması

1. Alt düğmeleri gevşetin.

2. Düğmeleri ürünün sol ve sağ tarafındaki girintilerin

alttaki ucuna getirin. (Şek. 22)

3. Kol yüksekliğini mevcut 2 konumdan birine ayarlayın.

4. Düğmeleri durana ve tık sesi duyulana kadar kol

yönünde yukarı hareket ettirin. (Şek. 23)

5. Düğmeleri tamamen sıkın.

Ürünü taşıma konumuna getirme

1. Aküyü (LB 348SI) çıkarın.

2. Alt düğmeleri gevşetin.

3. Düğmeleri ürünün sol ve sağ tarafındaki girintilerin

alttaki ucuna getirin. (Şek. 22)

4. Kolu öne doğru katlayın. (Şek. 24)

Ürünü çalıştırma konumuna getirme

1. Kolu dik konuma gelecek şekilde katlayın. (Şek. 25)

2. Düğmeleri durana ve tık sesi duyulana kadar kol

yönünde yukarı hareket ettirin. (Şek. 23)

3. Düğmeleri tamamen sıkın.

4. Aküyü (LB 348SI) motora takın.

Deşarj saptırıcısının montajı Yandan çim boşaltımı için deşarj saptırıcısını monte edin. Ürün, çimlerin malça kesilmesi için yan boşaltma kapağıyla birlikte verilir.

1. 2 vidayı gevşetin ve yan boşaltma kapağını çıkarın.

2. Deşarj saptırıcısını çim boşaltma kanalının üzerine

monte edin. Kullanım Giriş UYARI: Ürünü kullanmadan önce güvenlik bölümünü okuyup anlamalısınız. Husqvarna Connect Husqvarna Connect, mobil cihazınız için ücretsiz bir uygulamadır. Husqvarna Connect uygulaması, Husqvarna ürününüz için ayrıntılı işlevler sunar:

• Ayrıntılı ürün bilgileri.

• Ürün parçaları ve servis hakkında bilgi ve yardım. Husqvarna Connect uygulamasını kullanmaya başlamak için

1. Husqvarna Connect uygulamasını mobil cihazınıza

2. Husqvarna Connect uygulamasında kaydolun.

3. Ürünü bağlamak ve kaydettirmek için Husqvarna

Connect uygulamasındaki talimatları izleyin. Ürünü çalıştırmadan önce

1. Kullanım kılavuzunu dikkatle okuyun ve talimatları

anladığınızdan emin olun.

2. Doğru bir şekilde takılıp ayarlandığından emin olmak

için kesme donanımını inceleyin. Bkz. Kesme donanımını kontrol etme sayfada: 333

3. Yakıt tankını doldurun. Bkz.

Yakıt doldurma sayfada:

4. Yağ tankını doldurun ve yağ seviyesini kontrol edin.

Bkz. Yağ seviyesini kontrol etme sayfada: 334

Yakıt doldurma Varsa, düşük emisyonlu/alkilat benzin kullanın. Düşük emisyonlu/alkilat benzin yoksa kaliteli kurşunsuz benzin veya oktan numarası 90'ın altında olmayan kurşunlu benzin kullanın. DİKKAT: Oktan numarası 90 RON (87 AKI) değerinin altında olan benzin kullanmayın. Bu, üründe hasara neden olabilir.

1. Basıncı tahliye etmek için yakıt tankı kapağını

2. Yakıt bidonuyla yavaşça doldurun. Yakıt dökerseniz

bezle silin ve kalan yakıtı kurumaya bırakın.

3. Yakıt tankı kapağının çevresini temizleyin.

4. Yakıt tankı kapağını tamamen sıkın. Yakıt tankı

kapağı sıkılmamışsa yangın riski vardır.

135 - 006 - 3315. Çalıştırmadan önce ürünü, yakıt tankını

doldurduğunuz konumdan en az 3 m (10 ft) uzağa taşıyın. Kesme yüksekliğini ayarlama Kesme yüksekliği beş seviyede ayarlanabilir.

1. Kesme yüksekliğini artırmak için kesme yüksekliği

kolunu arkaya getirin.

2. Kesme yüksekliğini azaltmak için kesme yüksekliği

kolunu öne getirin. DİKKAT: Kesme yüksekliğini çok alçakta belirlemeyin. Çimenlik alanın yüzeyi düz değilse bıçaklar yere çarpabilir. Ürünü çalıştırma

• Ateşleme kablosunun bujiye bağlandığından emin olun. Manuel başlatma (LB 248S, LB 253S)

1. Ürünün arkasında durun.

2. Motor fren kolunu tutma çubuğunun karşısında tutun.

3. Çalıştırma ipinin kolunu sağ elinizle tutun.

4. Çalıştırma ipini bir miktar direnç hissedene kadar

5. Motoru çalıştırmak için kuvvetlice çekin.

UYARI: Çalıştırma ipini elinize dolamayın. Elektrikle çalıştırma (LB 348SI)

1. Akünün etkin ve şarj edilmiş olduğundan emin olun.

Bkz. Aküyü çalıştırma sayfada: 334

2. Aküyü motora takın. (Şek. 28)

3. Başlatma engelleyiciyi sağa doğru dışa (A) çekin.

4. Marş motorunu başlatmak için çalıştırma çubuğunu

(B) gidona doğru çekin. Motor durduğunda marş motoru durur. (Şek. 21) Tekerleklerde tahriki kullanma

• Tahrik kolunu gidonun yönünde çekin. (Şek. 29)

• Ürünü arkaya doğru çekmeden önce, tahriki devre dışı bırakın ve ürünü yaklaşık 10 cm ileri itin.

• Örneğin bir engele yaklaştığınızda, tahriki devre dışı bırakmak için tahrik kolunu serbest bırakın. Ürünü durdurmak için

• Yalnızca tahriki durdurmak için tahrik kolunu serbest bırakın.

• Motoru durdurmak için motor fren kolunu serbest bırakın. Aküyü çıkarma Motorun kazara çalışmasını önlemek için LB 348SI modelinde ürünü kullanmadığınızda aküyü çıkarın.

1. Kilitleme düğmelerine (A) basın ve aküyü dışarı

çekin. (Şek. 30) İyi sonuç alma

• Her zaman keskin bıçak kullanın. Kör bıçak, düzensiz bir sonuç verir ve çimin kesme yüzeyi sarı olur. Ayrıca keskin bıçak kör bıçaktan daha az güç kullanır.

• Çim boyunun ⅓'sinden fazlasını kesmeyin. Önce kesme yüksekliği yüksek ayardayken kesmeye başlayın. Sonucu inceleyin ve kesme yüksekliğini uygun seviyeye indirin. Çimler çok uzunsa makineyi yavaş kullanın ve gerekirse 2 kere kesin.

• Her seferinde farklı yönlerde keserek çimenlik alanda çizgi oluşmasını önleyin. Bakım Giriş UYARI: Bakım yapmadan önce güvenlik bölümünü okuyup anlamanız gerekir. Ürüne uygulanacak tüm servis ve onarım işlemleri için özel eğitim gereklidir. Profesyonel onarım ve servis hizmetlerinin mevcut bulunduğunu garanti etmekteyiz. Yetkili satıcınız servis noktası değilse kendisiyle görüşüp en yakınınızdaki servis noktası hakkında bilgi edinin. Bakım takvimi UYARI: LB 348SI modeli için ürün üzerinde bakım, onarım veya temizlik işi yapmadan önce aküyü her zaman çıkarın. Bakım aralıkları, ürünün günlük kullanımına göre hesaplanır. Ürün her gün kullanılmazsa aralıklar değişir.

• işaretli bakım için Ürünün üzerindeki güvenlik aletleri sayfada: 329 bölümündeki talimatlara bakın. Bakım Günlük Haftalık olarak Aylık olarak Genel inceleme yapma X 332 135 - 006 -Bakım Günlük Haftalık olarak Aylık olarak Yağ seviyesini inceleme X Ürünü temizleme X Kesme donanımını inceleme X Kesme kapağını ve koruyucu kapağı kontrol etme X Motor fren kolunu inceleme* X Aküyü inceleme* X Susturucuyu inceleme* X Bujiyi inceleme X Yağ değişimi (ilk kullanımda 5 saatten sonra, daha sonra her 50 saatlik kullanım- da bir)

Hava filtresi değişimi (her 50 saatlik kullanımda bir) X Yakıt sistemini inceleme X Genel denetim yapma

• Ürünün üzerindeki tüm somun ve vidaların doğru şekilde sıkıldığından emin olun. Ürünün dış kısmını temizleme

• Yaprak, çim ve kirleri gidermek için fırça kullanın.

• Motorun üst kısmındaki hava girişinin kapanmadığından emin olun.

• Ürünü temizlemek için yüksek basınçlı yıkayıcı kullanmayın.

• Ürünü temizlemek için su kullanıyorsanız suyu doğrudan motorun üzerine akıtmayın. Kesme kapağının iç yüzeyini temizleme

1. Yakıt tankını boşaltın.

2. Ürünü susturuculu yanı alta gelecek şekilde

yerleştirin. DİKKAT: Ürün hava filtresi alta gelecek şekilde yerleştirilirse motor hasar görebilir.

3. Kesme kapağının iç yüzeyini hortum kullanarak

suyla yıkayın. Dişli kovanını temizleme

2. Dişli kovanındaki yaprak, çim ve kirleri almak için

fırça kullanın. (Şek. 31)

3. Tüm kirleri fırçayla çıkaramıyorsanız suyla

temizleyin. Kesme donanımını kontrol etme UYARI: Kazara çalışmayı önlemek için ateşleme kablosunu bujiden ayırın. UYARI: Kesme donanımına bakım yaptığınızda koruyucu eldivenler kullanın. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

1. Kesme donanımında hasar veya çatlak olup

olmadığını inceleyin. Hasarlı bir kesme donanımını kesinlikle değiştirin.

2. Hasarlı veya kör olup olmadığını anlamak için bıçağa

bakın. Not: Bilendikten sonra bıçağı dengelemek gerekir. Bıçağın bir servis merkezinde bilenmesini, değiştirilmesini ve dengelenmesini sağlayın. Ürünün durmasına neden olan bir engele çarparsanız hasarlı bıçağı değiştirin. Bıçağın bilenip bilenmeyeceğini veya değiştirmek gerekip gerekmediğine servis merkezinin karar vermesini sağlayın. Bıçağı değiştirme

1. Bıçağı bir tahta parçasıyla kilitleyin. (Şek. 32)

2. Bıçak cıvatasını (A) çıkarın. (Şek. 33)

3. Bıçağı (B) çıkarın.

4. Hasar olup olmadığını görmek için bıçak desteğini

(C) ve bıçak cıvatasını inceleyin.

5. Bükülmediğinden emin olmak için motor milini

3336. Yeni bıçağı taktığınızda, bıçağın köşeli uçlarının kesme kapağının yönünde olduğundan emin olun. (Şek. 34)

7. Sürtünme rondelasını (D) ve bıçağı bıçak desteğine

8. Bıçağı motor milinin ortasına yerleştirmek için

bıçağın her bir tarafındaki bıçak desteği işaretlerini görebildiğinizden emin olun.

9. Bıçağı bir tahta parçasıyla kilitleyin. Yay rondelasını

(E) takıp cıvatayı ve rondelayı 80 Nm torkla sıkın. (Şek. 35)

10. Bıçağı elinizle döndürün ve serbestçe döndüğünden

emin olun. UYARI: Koruyucu eldivenler kullanın. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

11. Bıçağı test etmek için ürünü çalıştırın. Bıçak doğru

bir şekilde takılmadıysa üründe titreşim olur veya kesme işleminin sonucu başarısızdır. Yağ seviyesini kontrol etme DİKKAT: Yağ seviyesinin çok düşük olması motora zarar verebilir. Ürünü çalıştırmadan önce yağ seviyesini kontrol edin.

1. Ürünü düz bir zemine koyun.

2. Takılı daldırma çubuk ölçekle yağ tankı kapağını

3. Yağ çubuğundaki yağı temizleyin.

4. Yağ seviyesini doğru bir şekilde belirtmesi için

daldırma çubuk ölçeği tamamen yağ tankına sokun.

5. Daldırma çubuk ölçeği çıkarın.

6. Daldırma çubuk ölçekteki yağ seviyesini kontrol edin.

7. Yağ seviyesi düşükse motor yağı doldurun ve yağ

seviyesini tekrar kontrol edin. Motor yağının değiştirilmesi UYARI: Motor yağı, motor durdurulduktan hemen sonra çok sıcaktır. Motor yağını boşaltmadan önce motorun soğumasını bekleyin. Cildinize motor yağı dökülürse sabun ve suyla temizleyin.

1. Ürünü yakıt tankı boşalana kadar çalıştırın.

2. Ateşleme kablosunu bujiden çıkartın.

3. Yağ tankı kapağını çıkarın.

4. Ürünün altına motor yağını alacak bir kap yerleştirin.

5. Yağ tankındaki motor yağını akıtmak için ürünü eğin.

Teknik veriler sayfada: 336 bölümünde tavsiye edilen tip yeni motor yağı doldurun.

7. Yağ seviyesini kontrol edin. Bkz.

Yağ seviyesini kontrol etme sayfada: 334

Akü (LB 348SI) UYARI: Arızalı akü ürünün güvenliğini azaltır. Her zaman üreticinin onayladığı bir akü kullanın. Akü, elektrikle çalıştırmada güç sağlar ve kazara çalıştırmayı önleyen bir güvenlik aracıdır. Ürünü kullanmadığınızda veya görüş alanının dışında bıraktığınızda aküsünü çıkarın. Aküyü çalıştırma İlk kez kullanmadan önce aküyü çalıştırmanız gerekir.

1. Aküyü şarj istasyonuna yerleştirin,

Aküyü şarj etme sayfada: 334 bölümüne bakın.

2. En az 1 yeşil lamba yanana kadar, yaklaşık 10

3. Aküyü motora takın,

Elektrikle çalıştırma (LB 348SI) sayfada: 332 bölümüne bakın. Aküyü şarj etme Aküde yalnızca 1 veya 0 gösterge lambası yanarsa şarj edilmesi gerekir. Boş akü 1 saatte tam olarak şarj edilir. Daha kısa süreyle şarj etmek aküye zarar vermez.

1. Pili şarj cihazına yerleştirin. (Şek. 36)

2. Akü şarj istasyonunu 220 V, 50 Hz bir prize takın.

Akü şarjının durumu Aküdeki LED ekran Durum LED 1 yanıp sönüyor %0-%25 LED 1 yanıyor, LED 2 yanıp sönüyor %25-%50 LED 1, LED 2 yanıyor, LED 3 yanıp sönüyor %50-%75 LED 1, LED 2, LED 3 yanıyor, LED 4 yanıp sönüyor %75-%100 LED 1, LED 2, LED 3, LED 4 yanıyor Tamamen dolu Akü şarj istasyonundaki gösterge lambası Durum Sabit kırmızı ışık Akü şarj ediliyor Yanıp sönen kırmızı ışık Akü çok sıcaktır ve sıca- klığı doğru olunduğunda şarj işlemi başlayacaktır Sabit yeşil ışık Akü tamamen şarj olmuş- tur Yanıp sönen kırmızı ve yeşil ışık Akü hasar görmüştür ve değiştirilmelidir 334 135 - 006 -Hava filtresinin temizlenmesi

1. Hava filtresi kapağını ve filtreyi çıkarın.

2. Partiküllerin düşmesini sağlamak için filtreyi düz bir

yüzeye vurun. DİKKAT: Hava filtresini temizlemek için çözücü veya basınçlı hava kullanmayın.

3. Hava filtresini tekrar takın. Hava filtresinin hava

filtresi tutucusuna tamamen oturduğundan emin olun.

4. Hava filtresi kapağını tekrar takın.

Not: Uzun süre kullanılan hava filtresi tamamen temizlenemez. Hava filtresini düzenli aralıklarla değiştirin. Hasar görmüş hava filtrelerini daima değiştirin. Bujinin kontrol edilmesi DİKKAT: Daima önerilen tipte buji kullanın. Yanlış buji türü ürüne zarar verebilir.

• Motor gücü düşükse, çalıştırılması kolay değilse veya rölantide düzgün bir şekilde çalışmıyorsa bujiyi kontrol edin.

• Buji elektrotlarında istenmeyen nesne riskini azaltmak için şu talimatlara uyun: a) Rölanti hızının doğru ayarlandığından emin olun. b) Yakıt karışımının doğru olduğundan emin olun. c) Hava filtresinin temiz olduğundan emin olun.

• Buji kirliyse temizleyin ve elektrot boşluğunun doğru olduğundan emin olun, bkz. Teknik veriler sayfada:

• Gerekirse bujiyi değiştirin. Yakıt sistemini kontrol etme

• Hasar olmadığından emin olmak için yakıt tankı kapağını ve yakıt tankı kapağının contasını inceleyin.

• Sızıntı olmadığından emin olmak için yakıt hortumunu inceleyin. Yakıt hortumu hasarlıysa bir servis noktasında değiştirilmesini sağlayın. Kavrama kablosunu ayarlama Tahrik yavaşlamaya başlarsa kavrama kablosunu ayarlamak gerekir.

1. Tahrik hızını artırmak için ayar vidasını saat yönünün

tersine çevirin. Not: Tahrik kolunu çekmeden tahrik devreye girerse kabloyu uzatmak gerekir.

2. Kabloyu uzatmak ve tahrik hızını azaltmak için ayar

vidasını saat yönüne doğru çevirin. (Şek. 38) Ayarlamadan sonra da tahrik yavaşsa yetkili bir servis noktasının hareket kayışını değiştirmesini sağlayın. Taşıma, depolama ve atma Taşıma ve saklama

• Ürün ile yakıtı taşımak ve saklamak için sızıntı veya duman olmadığından emin olun. Örneğin, elektrikli cihazlardan veya kazanlardan kaynaklanan kıvılcım veya açık alevler yangın çıkarabilir.

• Yakıtı taşımak ve saklamak için her zaman onaylı kaplar kullanın.

• Ürünü uzun bir süre için saklama yerine koymadan önce yakıt tankını boşaltın. Yakıtı uygun bir çöp atma merkezinde bertaraf edin

• Hasar veya kaza olmasını önlemek için taşıma sırasında ürünü güvenli bir şekilde bağlayın.

• Çocukların veya yetkili olmayan kişilerin erişmesini önlemek için ürünü kilitli bir alanda tutun.

• Ürünü kuru ve donmayan bir yerde tutun. Atma

• Yerel geri dönüşüm gerekliliklerine ve geçerli düzenlemelere uyun.

• Motor yağı veya antifriz gibi tüm kimyasal maddeleri bir servis merkezinde ya da uygun çöp atma merkezinde bertaraf edin.

• Artık kullanılmadığında, ürünü bir Husqvarna yetkili satıcısına gönderin veya geri dönüşüm merkezinde bertaraf edin.

• Aküyü bir servis noktasında veya kullanılmış aküler için çöp atma merkezinde bertaraf edin.

Hız, rpm 2900 2900 2900 Nominal motor çıkış gücü, kW

Ateşleme sistemi Buji BS OHV 992304 BS OHV 992304 BS OHV 992304 Elektrot boşluğu, mm 0,75 0,75 0,75 Yakıt ve yağlama sistemi Yakıt, kurşunsuz, en az oktan numarası 90 90 90 Yakıt tankı kapasitesi, litre 1,0 1,0 1,0 Yağ tankı kapasitesi, litre 0,5 0,5 0,5 Motor yağı SAE 30 SAE 30 SAE 30 Ağırlık Boş tanklarla birlikte, kg 34 35 35 Gürültü yayma

Ses gücü seviyesi, ölçülmüş dB (A) 94 94 92 Ses gücü seviyesi, L

Operatörün kulağındaki ses basıncı düzeyi, dB (A)

4,6 4,8 4,6 Kesme ekipmanı Kesme yüksekliği, mm 25-70 25-70 25-70 Kesme genişliği, mm 480 530 480

Motor için gösterilen güç derecesi SAE J1349/ISO1585 standardına göre ölçülen motor modeli için tipik bir üretim motorunun (belirlenmiş dev/dk'da) ortalama net güç çıkışıdır. Seri üretim motorları bu değerden farklı olabilir. Ürünün son haline takılan motorun gerçek güç çıkışı çalışma hızına, çevre koşullarına ve diğer değer- lere bağlıdır.

2000/14/AT sayılı AT direktifi uyarınca ses gücü (L

) olarak çevrede ölçülen gürültü yayma seviyesi.

Ses basıncı düzeyi için bildirilen verilerdeki tipik istatistik dağılım (standart sapma) 1,2 dB (A) şeklindedir.

Titreşim düzeyi için bildirilen verilerin tipik istatistik dağılımı (standart sapması) 0,2 m/s

AT Uyumluluk Bildirimi Husqvarna AB, SE-561 82 Huskvarna, İsveç, tel.: +46-36-146500, ve sonraki seri numaralı LB 248S, LB 253S ve LB 348SI model Husqvarna çim biçme makinelerinin aşağıdaki KONSEY DİREKTİFİ gereksinimleriyle uyumlu olduğunu beyan eder:

• 17 Mayıs 2006 tarihli ve 2006/42/AT sayılı "makinelerle ilgili" direktif

• 26 Şubat 2014 tarihli ve 2014/30/AB sayılı "elektromanyetik uyumlulukla ilgili" direktif

• 8 Mayıs 2000 tarihli ve 2000/14/AT sayılı "çevredeki gürültü emisyonları ile ilgili" direktif Gürültü emisyonlarıyla ilgili bilgi için Teknik veriler bölümüne bakın. Aşağıdaki standartlar uygulanmıştır: EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012 Başka şekilde belirtilmemişse yukarıda listelenen standartlar en son yayınlanan sürümlerdir. Onaylanmış kuruluş: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala "çevreye gürültü yaymayla ilgili" 2000/14/AT sayılı, 8 Mayıs 2000 tarihli KONSEY DİREKTİFİ Ek VI'ya göre uygunluk değerlendirmesine ilişkin raporlar yayımlamıştır. Belgeler şu numaralara sahiptir: 01/901/294, 01/901/295, 01/901/300 Huskvarna, 2017-11-17 Claes Losdal, Geliştirme Müdürü/Bahçe Ürünleri (Husqvarna AB yetkili temsilcisi ve teknik dokümantasyon sorumlusu)
