KULLANIM KILAVUZU GX 560 HUSQVARNA

• 353İçindekiler Giriş p. 354
• Güvenlik p. 355
• Montaj p. 358
• Kullanım p. 359
• Bakım p. 361
• Taşıma, depolama ve atma p. 364
• Teknik veriler p. 364

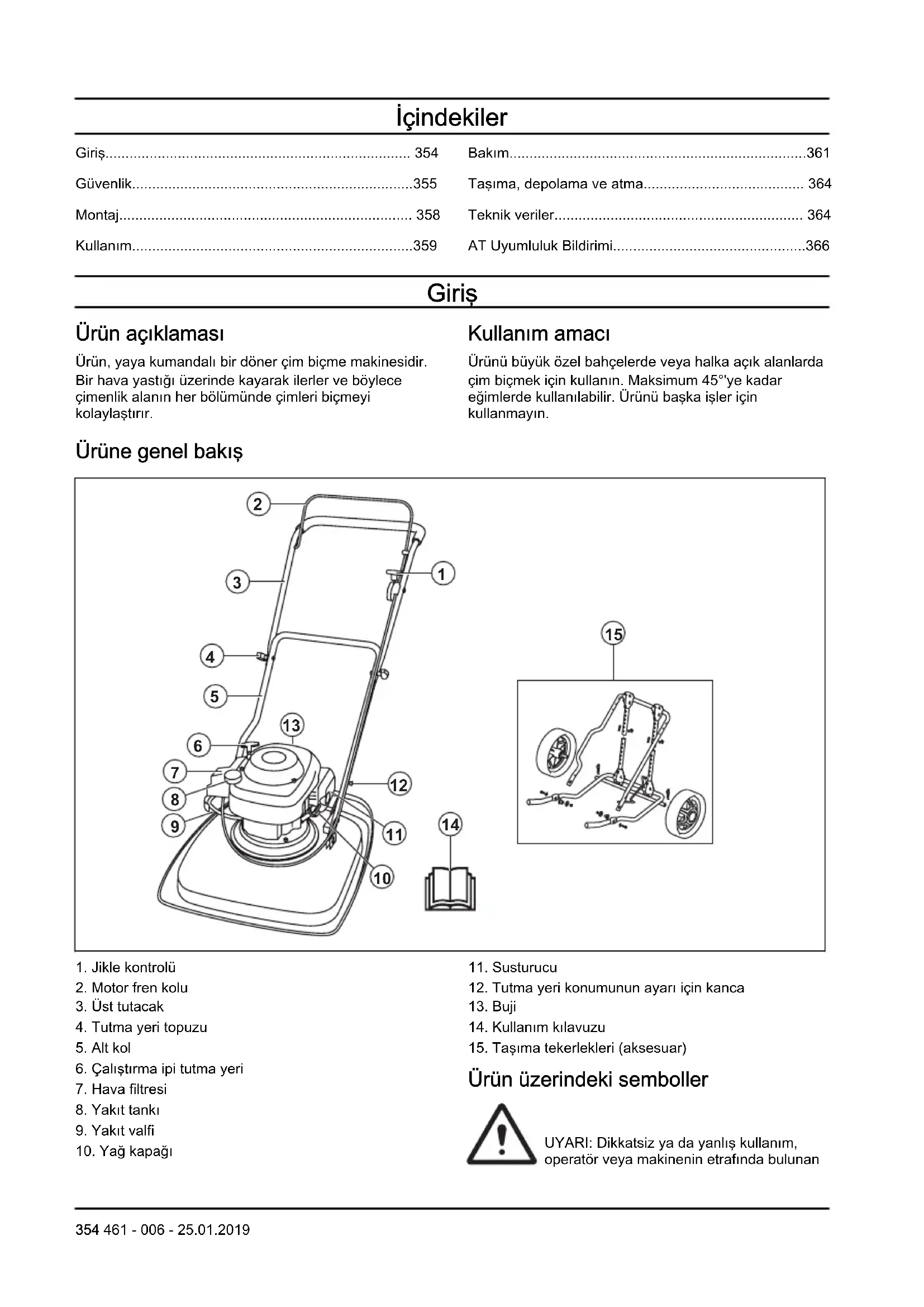

• AT Uyumluluk Bildirimi Giriş Ürün açıklaması Ürün, yaya kumandalı bir döner çim biçme makinesidir. Bir hava yastığı üzerinde kayarak ilerler ve böylece çimenlik alanın her bölümünde çimleri biçmeyi kolaylaştırır. Kullanım amacı Ürünü büyük özel bahçelerde veya halka açık alanlarda çim biçmek için kullanın. Maksimum 45°'ye kadar eğimlerde kullanılabilir. Ürünü başka işler için kullanmayın. Ürüne genel bakış p. 366

6. Çalıştırma ipi tutma yeri

12. Tutma yeri konumunun ayarı için kanca

14. Kullanım kılavuzu

15. Taşıma tekerlekleri (aksesuar)

Ürün üzerindeki semboller UYARI: Dikkatsiz ya da yanlış kullanım, operatör veya makinenin etrafında bulunan 354 461 - 006 - 25.01.2019insanlar için ciddi yaralanmaya veya ölüme sebep olabilir. Lütfen kullanım kılavuzunu dikkatle okuyun ve kullanımdan önce talimatları anladığınızdan emin olun. Uyarı: döner bıçak. Ellerinizi ve ayaklarınızı uzak tutun. Uyarı: döner parçalar. Ellerinizi ve ayaklarınızı uzak tutun. Atılan nesnelere ve seken cisimlere dikkat edin. İnsanları ve hayvanları çalışma alanından güvenli bir uzaklıkta tutun. Onarım veya bakım işlemlerinden önce motoru durdurun ve ateşleme kablosunu çıkarın. Bu ürün geçerli AB direktiflerine uygundur. Çevreye Avrupa Birliği Direktifine uygun gürültü emisyonu. Ürünün emisyonu Teknik veriler bölümünde ve etiketin üstünde belirtilmektedir. Yakıt valfi açık. Yakıt valfı kapalı. Motordan gelen egzoz duma- nı kokusuz, zehirli ve son derece tehlikeli bir gaz olan karbon monoksit içerir. Ürünü iç mekanlarda veya kapalı alanlarda çalıştırmayın. Yangın tehlikesi. Yakıt dol- durma işleminden önce her zaman motoru durdurun. Not: Ürünün üzerindeki diğer semboller/etiketler, diğer ticari alanların sertifikalandırma gereklilikleri ile ilgilidir. EU V UYARI: Motorun kurcalanması bu ürünün AB tip onayını geçersiz kılar. Ürün sorumluluğu Ürün sorumluluğu yasalarında belirtildiği üzere;

• ürünün hatalı bir şekilde onarılması,

• ürünün, üretici tarafından onaylanmayan veya üreticiden alınmayan parçalarla tamir edilmesi,

• üründe, üreticiden alınmayan veya üretici tarafından onaylanmayan bir aksesuar bulunması,

• ve ürünün, onaylı bir servis merkezinde veya yetkili bir kurum tarafından tamir edilmemesi durumunda oluşabilecek hasarlardan sorumlu değiliz. Güvenlik Güvenlik tanımları Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve notlar kullanılmıştır. UYARI: Kılavuzdaki talimatlara uyulmadığı takdirde operatör veya çevredeki kişiler için ciddi yaralanma veya ölüm tehlikesi varsa kullanılır. DİKKAT: Kılavuzdaki talimatlara uyulmadığı takdirde ürünün, diğer malzemelerin veya çevrenin zarar görme riski olduğunda kullanılır. Not: Belirli bir durumda bilgi verilmesi gerektiğinde kullanılır.

461 - 006 - 25.01.2019 355Genel güvenlik talimatları

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bu ürün yanlış kullanıldığında veya dikkatli olmazsanız tehlikelidir. Güvenlik talimatlarına uyulmaması yaralanmalara veya ölüme yol açabilir.

• Bu ürün, çalışırken elektromanyetik bir alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tıbbi implantlarda girişime neden edebilir. Ciddi veya ölümcül yaralanma riskini azaltmak için tıbbi implantı olan kişilerin, bu ürünü kullanmadan önce doktorlarına ve tıbbi implant üreticilerine danışmalarını öneririz.

• Her zaman dikkatli olun ve sağduyunuzu kullanın. Özel bir durumda aracı nasıl kullanacağınızdan emin değilseniz durun ve devam etmeden önce Husqvarna yetkili satıcınızla görüşün.

• Diğer insanları veya bu insanlara ait mülkleri içeren kazalardan operatörün sorumlu tutulacağını unutmayın.

• Ürünü temiz tutun. İşaretleri ve etiketleri net bir şekilde okuyabildiğinizden emin olun.

• Kullanım kılavuzunun içindekileri okuyup anladığından emin olmadan kimsenin ürünü kullanmasına izin vermeyin.

• Ürünü, bir çocuğun kullanmasına izin vermeyin.

• Talimatlar hakkında bilgisi olmayan birinin ürünü kullanmasına izin vermeyin.

• Fiziksel veya zihinsel kapasitesi düşük olan bir kişi ürünü kullanırken bu kişiyi daima gözetim altında tutun. Sorumluluk sahibi bir yetişkin her zaman orada olmalıdır.

• Ürünü yorgun, hasta veya alkol ya da ilaç etkisi altındayken kullanmayın. Bu durum görüş, dikkat, koordinasyon ve doğru bir şekilde düşünmenizi olumsuz yönde etkiler.

• Arızalıysa ürünü kullanmayın.

• Başkaları tarafından değiştirilmiş olma olasılığı varsa bu ürünü değiştirmeyin veya kullanmayın. Çalışma alanı güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürünü çalıştırmadan önce dalları, çalıları, taşları ve diğer sabit olmayan nesneleri çalışma alanından çıkarın.

• Kesme donanımına çarpan nesneler fırlatılarak kişi ve nesnelerin zarar görmesine neden olabilir. Etraftaki insanları ve hayvanları üründen güvenli bir uzaklıkta tutun.

• Ürünü sisli, yağmurlu, fırtınalı, soğuk havalarda, yıldırım düşmesi riski bulunan durumlarda veya diğer kötü hava koşullarında kullanmayın. Ürünün kötü havalarda veya ıslak yerlerde kullanılması dikkatinizi olumsuz yönde etkiler. Kötü hava, çalışma koşullarının tehlikeli olmasına yol açabilir.

• Ürünün güvenli bir şekilde çalışmasını önleyebilecek kişi, nesne ve durumlara dikkat edin.

• Kök, taş, çalı, çukur, hendek ve başka engeller olup olmadığına bakın. Uzun çimler görüş alanını olumsuz etkileyebilir.

• Eğimli yerlerde çim kesmek tehlikeli olabilir. Ürünü 45°'den daha eğimli zeminlerde kullanmayın. Islak ve eğimli zeminlerde çim biçmeyin.

• Eğimli zeminlerde çim biçerken daima ayağınızı düz bir zemine basın ve ürünü eğimde sizin altınızda olacak şekilde tutun.

• Yokuşlarda ürünü yatay olarak kullanın. Yukarı ve aşağı hareket ettirmeyin.

• Gizli köşelere ve açık görüşü engelleyen nesnelerin yanına giderken dikkatli olun. Çalışma güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bu ürünü yalnızca çimenlik alanlarda çim kesmek için kullanın. Ürünün başka işler için kullanılması yasaktır.

• Kişisel koruyucu araçlar kullanın. Bkz. Kişisel koruyucu ekipman sayfada: 357

• Motoru kapalı yerlerde veya yanıcı maddelerin yanında çalıştırmayın. Motordan çıkan egzoz dumanları sıcaktır ve yangın çıkmasına neden olabilecek kıvılcımlar içerebilir.

• Bıçağı ve tüm kapakları doğru bir şekilde takmadan ürünü çalıştırmayın. Yanlış takılmış bir bıçak yerinden çıkarak yaralanmaya neden olabilir.

• Bıçağın taş veya kök gibi nesnelere çarpmamasına dikkat edin. Bu, bıçağa zarar verebilir ve motor milini bükebilir. Bükülmüş aks, ağır titreşime ve çok yüksek bir bıçak gevşemesi riskine neden olabilir.

• Bıçak bir cisme çarpar veya titreşim oluşursa ürünü hemen durdurun. Ateşleme kablosunu bujiden ayırın. Üründe hasar olup olmadığını kontrol edin. Hasarları onarın veya bir yetkili servis noktasının onarmasını sağlayın.

• Motor çalışırken motor fren kolunu sürekli olarak tutma yerine takmayın.

• Ürünü sabit ve düz bir yüzeye koyup çalıştırın. Bıçağın yere veya diğer cisimlere çarpmadığından emin olun.

• Ürünü çalıştırırken her zaman arkasında durun.

• Ürünü çalıştırırken 2 elinizi de tutma yerinin üzerinde tutun. Ellerinizi ve ayaklarınızı döner bıçaklardan uzakta tutun.

• Ürünü arkaya doğru çekerken dikkatli olun.

• Motor çalışırken ürünü kaldırmayın. Ürünü kaldırmanız gerekirse önce motoru durdurun ve buji kablosunu bujiden ayırın.

461 - 006 - 25.01.2019• Ürünü kullanırken arkaya doğru yürümeyin.

• Çakıl, taş ve asfalt gibi malzemelerden yapılmış, çim olmayan alanlardan geçerken motoru durdurun.

• Motor çalışırken ürünle birlikte koşmayın. Ürünü kullanırken her zaman yürüyün.

• Motor çalışırken ürünün görüş alanınızdan çıkmasına izin vermeyin. Motoru kapatın ve kesme donanımı dönmeyi durduruncaya kadar bekleyin. Kullanım için güvenlik talimatları Kişisel koruyucu ekipman UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Kişisel koruyucu ekipmanlar yaralanma riskini tamamen engelleyemez ancak bir kaza durumunda yaralanmanın derecesini azaltır. Bayinizin doğru ekipmanı seçmenize yardımcı olmasını sağlayın.

• Ağır hizmet tipi kaymayan botlar veya ayakkabılar kullanın. Açık ayakkabılar giymeyin veya çıplak ayakla yürümeyin.

• Kalın, uzun pantolonlar giyin.

• Kesme donanımını takma, kontrol etme veya temizleme gibi gerekli durumlarda koruyucu eldivenler kullanın. Ürünün üzerindeki güvenlik aletleri UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Güvenlik araçları arızalı olan bir ürünü kullanmayın.

• Güvenlik araçlarını düzenli olarak kontrol edin. Güvenlik araçları arızalıysa Husqvarna servis noktanızla görüşün. Kesme kapağını kontrol etme Kesme kapağı, üründeki titreşimleri ve bıçakla yaralanma riskini azaltır.

• Çatlak gibi hasarlar olmadığından emin olmak için kesme kapağını inceleyin. Motor fren kolu Motor fren kolu, motoru durdurur. Motor fren kolu bırakıldığında motor durur. Motor freninde inceleme yapmak için motoru çalıştırıp motor fren kolunu serbest bırakın. Motor 3 saniye içinde durmazsa motor frenini onaylı Husqvarna servis noktasına ayarlatın. Susturucu Susturucu, gürültü düzeyini minimum seviyede tutar ve egzoz dumanlarını operatörden uzağa gönderir. Susturucu yoksa veya arızalıysa ürünü kullanmayın. Arızalı bir susturucu, gürültü düzeyini ve yangın riskini artırır. Düzgün takıldığından ve hasarlı olmadığından emin olmak için susturucuyu düzenli olarak kontrol edin. DİKKAT: Susturucu kullanım sırasında, kullanım sonrasında ve motor rölantide çalışıyorken çok sıcak olur. Yangını önlemek için yanıcı malzemelerin ve/veya dumanların yakınında dikkatli olun. Yakıt güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürünün üzerinde yakıt veya motor yağı varsa ürünü çalıştırmayın. İstenmeyen yakıtı/yağı temizleyin ve ürünün kurumasını bekleyin.

• Kıyafetlerinize yakıt bulaşırsa kıyafetlerinizi hemen değiştirin.

• Vücudunuza yakıt bulaştırmayın; bu, yaralanmaya sebep olabilir. Vücudunuza yakıt bulaşırsa yakıtı temizlemek için su ve sabun kullanın.

• Motorda sızıntı varsa ürünü çalıştırmayın. Motorda sızıntı olup olmadığını düzenli olarak kontrol edin.

• Yakıtla uğraşırken dikkatli olun. Yakıt yanıcı ve dumanlar patlayıcıdır; yaralanmalara veya ölüme sebep olabilir.

• Yaralanmaya sebep olabileceğinden yakıt dumanını solumayın. Yeterli hava akışı olduğundan emin olun.

• Yakıtın veya motorun yakınında sigara içmeyin.

• Yakıtın veya motorun yakınına sıcak nesneler koymayın.

• Motor açıkken yakıt eklemeyin.

• Yakıtı yenilemeden önce motorun soğuduğundan emin olun.

• Yakıtı yenilemeden önce yakıt tankı kapağını yavaşça açın ve basıncı dikkatlice tahliye edin.

• Kapalı bir alanda motora yakıt eklemeyin. Nefessiz kalma veya karbon monoksit nedeniyle yeterli hava

461 - 006 - 25.01.2019

357akışının olmaması yaralanmaya veya ölüme sebepolabilir.• Yakıt tankı kapağını tamamen sıkın. Yakıt tankıkapağı sıkılmamışsa yangın riski vardır.• Çalıştırmadan önce ürünü, yakıt tankınıdoldurduğunuz konumdan en az 3 m (10 ft) uzağataşıyın.• Yakıt tankına çok fazla yakıt doldurmayın. Bakım için güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdakiuyarı talimatlarını okuyun.• Motordan gelen egzoz dumanı kokusuz, zehirli veson derece tehlikeli bir gaz olan karbon monoksitiçerir. Motoru iç mekanlarda veya kapalı alanlardaçalıştırmayın.• Ürün üzerinde bakım yapmadan önce motorudurdurup ateşleme kablosunu bujiden çıkarın.• Kesme donanımı üzerinde bakım yaparken koruyucueldiven kullanın. Bıçak çok keskindir ve kolaylıklakesiklere yol açabilir.• Üretici tarafından onaylanmamış aksesuarlar ve üründeğişiklikleri, ciddi yaralanmalara veya ölüme nedenolabilir. Ürünü değiştirmeyin. Her zaman üreticitarafından onaylanmış aksesuarları kullanın.• Bakım işlemi doğru ve düzenli şekilde yapılmadığıtakdirde yaralanma ve ürün hasarı riski artar.• Bakım işlemini yalnızca kullanıcı kılavuzundabelirtildiği şekilde gerçekleştirin. Diğer tüm servis vebakım işlemleri, onaylı Husqvarna servis noktasıtarafından yapılmalıdır.• Ürün üzerindeki servis işlemlerini düzenli olarakHusqvarna servis noktasına yaptırın.• Hasarlı, aşınmış ya da kırık parçaları değiştirin. Montaj Alt tutma yerinin montajı

1. Tutma yerine takılı kancayı (A) ok yönünde (C) ortayuvadan (B) geçirerek takın.

2. Tutma yerini saat yönünde 90° döndürerek alt tutmayerinin uçlarını kesme kapağının üzerindekibraketlerin (D) arasına getirin.3. Çatal pimleri (A) braketlerden ve alt tutma yerininuçlarından geçirin. Kilit pimlerini (B) kullanarakkilitleyin.

Üst tutma yerinin montajı

1. Alt tutma yerini park konumuna getirin, bkz.

Tutma yeri konumunun ayarlanması sayfada: 360

2. Jikle kontrolünün arkadan bakıldığında ürünün soltarafında olduğundan emin olun.3. Üst tutma yerindeki delikleri alt tutma yerindekideliklerle hizalayıp vidaları, rondelaları ve düğmeleritakın.4. Kabloları tutma yerine sabitlemek için kayışlarıkullanın.DİKKAT: Kabloların gerginliğinin çokyüksek olmadığından emin olun.358 461 - 006 - 25.01.2019Taşıma tekerleklerinin (aksesuar) montajı

1. Tutma yerine takılı kancayı (A) ok yönünde (C) ortayuvadan (B) geçirerek takın.

2. Tutma yerini saat yönünde 90° döndürerek alt tutmayerinin uçlarını kesme kapağının üzerindekibraketlerin (D) arasına getirin.3. Kovanı (A) braketlerden ve alt tutma yerininuçlarından geçirin.

4. Tekerlek çerçevesini (A) vidaları (B), rondelaları (C,D) ve kilit somunlarını (E) kullanarak kesim tablasınatakın.

5. Alt uzatma borularını üst uzatma borularına takın.6. Çatal pimleri (A) uzatma borularından geçirin ve kilitpimleriyle (B) kilitleyin.

Kullanım Giriş UYARI: Ürünü kullanmadan önce güvenlikbölümünü okuyup anlamalısınız. Ürünü çalıştırmadan önce 1. Kullanım kılavuzunu dikkatle okuyun ve talimatlarıanladığınızdan emin olun.2. Doğru bir şekilde takılıp ayarlandığından emin olmakiçin kesme donanımını inceleyin. Bkz. Kesmedonanımını kontrol etme sayfada: 362

3. Yakıt tankını doldurun. Bkz. Yakıt doldurma sayfada:

4. Yağ tankını doldurun ve yağ seviyesini kontrol edin.Bkz. Motor yağının doldurulması ve değiştirilmesisayfada: 363

Yakıt doldurma Varsa, düşük emisyonlu/alkilat benzin kullanın. Düşükemisyonlu/alkilat benzin yoksa kaliteli kurşunsuz benzinveya kurşunlu benzin kullanın. Kuzey Amerika dışındaoktan numarası 90 RON (Kuzey Amerika'da 87 AKI)veya daha yüksek olan ve en fazla %10 etanol (E10)içeren benzin kullanın.DİKKAT: Kuzey Amerika dışında oktannumarası 90 RON (Kuzey Amerika'da 87AKI) değerinin altında olan benzinkullanmayın. Bu, üründe hasara nedenolabilir.1. Basıncı tahliye etmek için yakıt tankı kapağınıyavaşça açın.2. Yakıt bidonuyla yavaşça doldurun. Yakıt dökersenizbezle silin ve kalan yakıtı kurumaya bırakın.3. Yakıt tankı kapağının çevresini temizleyin.461 - 006 - 25.01.2019 3594. Yakıt tankı kapağını tamamen sıkın. Yakıt tankı kapağı sıkılmamışsa yangın riski vardır.

5. Çalıştırmadan önce ürünü, yakıt tankını

doldurduğunuz konumdan en az 3 m (10 ft) uzağa taşıyın. Tutma yeri konumunun ayarlanması

1. Kancayı (A) kaldırın.

2. Tutma yerini park konumuna (B) ayarlamak için

3. Tutma yerini çim biçme konumuna (C) ayarlamak

için kancayı arkaya çekin. Ürünü çalıştırma

1. Ateşleme kablosunun bujiye bağlandığından emin

2. Tutma yerini park konumuna getirin, bkz.

Tutma yeri konumunun ayarlanması sayfada: 360

3. Yakıt valfini açın.

4. Jikle kontrolünü ayarlayın.

a) Motor soğuksa jikle kontrolünü jikle konumuna getirin. b) Motor sıcaksa jikle kontrolünü çalışma konumuna getirin.

5. Motor fren kolunu tutma çubuğunun karşısında tutun.

6. Sağ ayağınızı kesme kapağının üstüne koyun.

7. Sağ elinizle alt tutma yerinin üst kısmından tutun ve

8. Çalıştırma ipinin kolunu sağ elinizle tutun.

9. Çalıştırma ipini bir miktar direnç hissedene kadar

10. Motoru çalıştırmak için kuvvetlice çekin.

11. Motor tam devirde çalışırken ürünü dikkatlice yere

12. Motor sıcakken jikle kontrolünün çalışma

konumunda olduğundan emin olun.

13. Tutma yerini çim biçme konumuna getirin, bkz.

Tutma yeri konumunun ayarlanması sayfada: 360

UYARI: Çalıştırma ipini elinize dolamayın. Ürünü durdurma

• Ürünü yana yatırın ve motor freni kolunu bırakın.

• Motor durduğunda ürünü aşağı indirin.

• Tutma yerini park konumuna getirin, bkz. Tutma yeri konumunun ayarlanması sayfada: 360

• Yakıt valfini kapatın. İyi sonuç alma

• Her zaman keskin bıçak kullanın. Kör bıçak, düzensiz bir sonuç verir ve çimin kesme yüzeyi sarı olur. Ayrıca keskin bıçak kör bıçaktan daha az güç kullanır.

461 - 006 - 25.01.2019• Çim boyunun ⅓'sinden fazlasını kesmeyin. Önce

kesme yüksekliği yüksek ayardayken kesmeye başlayın. Sonucu inceleyin ve kesme yüksekliğini uygun seviyeye indirin. Çimler çok uzunsa makineyi yavaş kullanın ve gerekirse 2 kere kesin.

• Her seferinde farklı yönlerde keserek çimenlik alanda çizgi oluşmasını önleyin. Bakım Giriş UYARI: Bakım yapmadan önce güvenlik bölümünü okuyup anlamanız gerekir. Ürüne uygulanacak tüm servis ve onarım işlemleri için özel eğitim gereklidir. Profesyonel onarım ve servis hizmetlerinin mevcut bulunduğunu garanti etmekteyiz. Yetkili satıcınız servis noktası değilse kendisiyle görüşüp en yakınınızdaki servis noktası hakkında bilgi edinin. Bakım yapmadan önce UYARI: Yaralanmaları ve ürünün hasar görmesini önlemek için ürünü yana yatırmak gerektiğinde bu talimatlara uygun hareket edin.

1. Yakıt valfini kapatın.

2. Motorun durmasını bekleyin.

3. Buji kablosunu ayırın.

4. Hava filtresi (A) yukarı ve susturucu aşağı gelecek

şekilde ürünü sol tarafına yatırın.

Bakım takvimi Bakım aralıkları, ürünün günlük kullanımına göre hesaplanır. Ürün her gün kullanılmazsa aralıklar değişir.

• ile işaretli bakımlar için bkz. Ürünün üzerindeki güvenlik aletleri sayfada: 357

Bakım Günlük Haftalık olarak Aylık olarak Genel inceleme yapma X Yağ seviyesini inceleme X Ürünü temizleme X Kesme donanımını inceleme X Kesme kapağını inceleme* X Motor fren kolunu inceleme* X Hava filtresini inceleyin X Susturucuyu inceleme* X Bujiyi inceleme X Hava filtresini temizleyiniz X Hava filtresini değiştiriniz X

461 - 006 - 25.01.2019 361Bakım

Günlük Haftalık olarak Aylık olarak Yakıt sistemini inceleme X Genel denetim yapma

• Ürünün üzerindeki somun ve vidaların sıkı olduğundan emin olun. Ürünün temizlenmesi UYARI: Ürünün alt kısmını temizlemeden önce Bakım yapmadan önce sayfada: 361 bölümünde verilen talimatlara uyun. DİKKAT: Ürünü temizlemek için deterjan, benzin veya solvent kullanmayın. Aksi takdirde plastik parçalar zarar görebilir.

• Ürünü temizlemek için yüksek basınçlı yıkayıcı kullanmayın.

• Ürünü temizlemek için su kullanıyorsanız suyu doğrudan motorun üzerine akıtmayın.

• Yaprak, çim ve kirleri gidermek için fırça kullanın.

• Soğuk hava girişlerinin tıkalı olmadığından emin olun.

• Fanı çıkarın (bkz. Bıçağın ve fanın değiştirilmesi sayfada: 362 ) ve bir fırçayla temizleyin.

• Ürünün yüzeyini kuru bir bezle temizleyin.

• Ürünün alt kısmında biriken çimleri ve atıkları temizlemek için bir spatula kullanın. Kesme donanımını kontrol etme UYARI: Kazara çalışmayı önlemek için ateşleme kablosunu bujiden ayırın. UYARI: Kesme donanımına bakım yaptığınızda koruyucu eldivenler kullanın. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

1. Kesme donanımında hasar veya çatlak olup

olmadığını inceleyin. Hasarlı bir kesme donanımını kesinlikle değiştirin.

2. Hasarlı veya kör olup olmadığını anlamak için bıçağa

bakın. Not: Bilendikten sonra bıçağı dengelemek gerekir. Bıçağın bir servis merkezinde bilenmesini, değiştirilmesini ve dengelenmesini sağlayın. Ürünün durmasına neden olan bir engele çarparsanız hasarlı bıçağı değiştirin. Bıçağın bilenip bilenmeyeceğini veya değiştirmek gerekip gerekmediğine servis merkezinin karar vermesini sağlayın. Bıçağın ve fanın değiştirilmesi UYARI: Ağır hizmet tipi eldiven kullanın. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

1. Ürünü bakım için hazırlayın, bkz.

Bakım yapmadan önce sayfada: 361

2. Fanı sıkıca tutun ve bıçak cıvatasını (A) saat

yönünün tersine çevirip çıkarın.

3. Bıçağı (B), kesme yüksekliği ara parçalarını (C) ve

4. Bıçak cıvatasında ve fanda hasar olup olmadığını

5. Fanı ilk konumuna geri takın. Kesme yüksekliği ara

parçaları eklerseniz pimlerin fandaki deliklere girdiğinden emin olun.

6. Yeni bıçağı takın. Fan pimlerinin (E) bıçaktaki

deliklere (F) girdiğinden emin olun.

7. Yeni bıçağı taktığınızda bıçağın açılı uçlarını zemin

8. Bıçak cıvatasını bıçağın orta deliğinden (G) geçirin

ve elinizle saat yönünde sıkın.

9. Fanı sıkıca tutun ve bir İngiliz anahtarı kullanarak

bıçak cıvatasını sıkın.

10. Bıçağı elinizle çekerek döndürün ve serbestçe

döndüğünden emin olun.

11. Bıçağı test etmek için ürünü çalıştırın. Bıçak doğru

bir şekilde takılmadıysa üründe titreşim olur veya kesme işleminin sonucu başarısızdır. Kesme yüksekliğini ayarlama Kesme yüksekliğini azaltmak için kesme yüksekliği ara parçaları ekleyin. Kesme yüksekliğini artırmak için kesme yüksekliği ara parçalarını çıkarın.

461 - 006 - 25.01.2019Not: En fazla 2 adet kesme yüksekliği ara parçası

1. Ürünü bakım için hazırlayın, bkz.

Bakım yapmadan önce sayfada: 361

2. Bıçak cıvatasını ve bıçağı çıkarın, bkz.

Bıçağın ve fanın değiştirilmesi sayfada: 362

3. Fan ile bıçak arasına 1 veya 2 adet kesme yüksekliği

ara parçası (A) yerleştirin. Birinci kesme yüksekliği ara parçasının deliklerini fanın pimlerinin (B) üzerine yerleştirin. İkinci kesme yüksekliği ara parçasının pimlerini birinci kesme yüksekliği ara parçasının deliklerine takın.

4. Bıçağı kesme yüksekliği ara parçasının üzerine

yerleştirin. Kesme yüksekliği ara parçasının pimlerinin bıçaktaki deliklere (C) girdiğinden emin olun.

5. Bıçağı ve bıçak cıvatasını takın, bkz.

Bıçağın ve fanın değiştirilmesi sayfada: 362

Motor yağının doldurulması ve değiştirilmesi

• Motor yağının doldurulması ve değiştirilmesi hakkında bilgi için motor kullanım kılavuzuna bakın. Hava filtresinin temizlenmesi DİKKAT: Hava filtresi takılı değilse veya kirliyse motoru çalıştırmayın. Aksi takdirde verim düşer ve motorda hasar meydana gelebilir.

1. Mandal tırnaklarına (A) bastırın, hava filtresi

kapağını (B) ve hava filtresini (C) çıkarın.

2. Partiküllerin düşmesini sağlamak için hava filtresini

düz bir yüzeye vurun. Ayrıca, hava filtresinin temiz tarafından hava filtresine doğru basınçlı hava da üfleyebilirsiniz. DİKKAT: Kiri hava filtresinin içine iteceğinden kiri temizlemek için fırça kullanmayın.

3. Hava filtresi tutucusunu (D) ve hava filtresi kapağını

nemli bir bezle temizleyin. DİKKAT: Karbüratöre (E) giden hava kanalına kir girmesini engelleyin.

4. Hava filtresini ilk konumuna geri getirin. Hava

filtresinin hava filtresi tutucusuna tamamen oturduğundan emin olun.

5. Hava filtresi kapağını alttaki tırnaklardan başlayarak

yerine takın. Bujinin kontrol edilmesi DİKKAT: Daima önerilen tipte buji kullanın. Yanlış buji türü ürüne zarar verebilir.

• Motor gücü düşükse, çalıştırılması kolay değilse veya rölantide düzgün bir şekilde çalışmıyorsa bujiyi kontrol edin.

• Buji elektrotlarında istenmeyen nesne riskini azaltmak için şu talimatlara uyun: a) Rölanti hızının doğru ayarlandığından emin olun. b) Yakıt karışımının doğru olduğundan emin olun. c) Hava filtresinin temiz olduğundan emin olun.

• Buji kirliyse temizleyin ve elektrot boşluğunun doğru olduğundan emin olun, bkz.

• Gerekirse bujiyi değiştirin. Yakıt sistemini kontrol etme

• Hasar olmadığından emin olmak için yakıt tankı kapağını ve yakıt tankı kapağının contasını inceleyin.

• Sızıntı olmadığından emin olmak için yakıt hortumunu inceleyin. Yakıt hortumu hasarlıysa bir servis noktasında değiştirilmesini sağlayın.

461 - 006 - 25.01.2019

363Taşıma, depolama ve atma Taşıma ve saklama

• Ürün ile yakıtı taşımak ve saklamak için sızıntı veya duman olmadığından emin olun. Örneğin, elektrikli cihazlardan veya kazanlardan kaynaklanan kıvılcım veya açık alevler yangın çıkarabilir.

• Yakıtı taşımak ve saklamak için her zaman onaylı kaplar kullanın.

• Ürünü uzun bir süre için saklama yerine koymadan önce yakıt tankını boşaltın. Yakıtı uygun bir çöp atma merkezinde bertaraf edin

• Hasar veya kaza olmasını önlemek için taşıma sırasında ürünü güvenli bir şekilde bağlayın.

• Çocukların veya yetkili olmayan kişilerin erişmesini önlemek için ürünü kilitli bir alanda tutun.

• Ürünü kuru ve donmayan bir yerde tutun. Depolama hazırlığı Ürünü sezon sonunda saklamak üzere ve 30 günden fazla saklama öncesinde hazırlayın.

1. Motoru durdurun ve yakıt valfini kapatın.

2. Motoru çalıştırın ve ürünü, yerden yaklaşık 10 cm

yukarıda, susturucu yönünde eğin.

3. Motor durduğunda motor freni kolunu bırakın.

4. Buji kablosunu ayırın.

5. Yakıt deposundaki yakıtı boşaltın.

6. Bujiyi çıkarın ve buji deliğine 5 ml motor yağı dökün.

7. Yağın motora dağılmasını sağlamak için çalıştırma

ipi kolunu 3 kez çekin.

8. Bujiyi inceleyin, bkz.

Bujinin kontrol edilmesi sayfada: 363 . Buji kablosunu bağlamayın.

9. Hava filtresini temizleyin, bkz.

Hava filtresinin temizlenmesi sayfada: 363

10. Kesme donanımını inceleyin, bkz.

Kesme donanımını kontrol etme sayfada: 362

11. Ürünü temizleyin, bkz.

Ürünün temizlenmesi sayfada: 362

• Yerel geri dönüşüm gerekliliklerine ve geçerli düzenlemelere uyun.

• Motor yağı veya yakıt gibi kimyasalları servis merkezinde veya uygun bir atık noktasında atın.

• Ürün artık kullanılmıyorsa ürünü Husqvarna bayisine gönderin veya geri dönüşüm noktasında atın. Teknik veriler Teknik veriler GX560 Motor Marka / Model Honda / OHC GCV 160 Hacim, cm

Hız, rpm 3150 +0/-100 Nominal motor çıkış gücü, kW

3,0 Buji boşluğu, mm 0,75 Buji tipi NGK BPR6ES Yakıt ve yağlama sistemi Yakıt deposu kapasitesi, litre 0,9 Motor yağı SAE 10W-30

Motor için gösterilen güç derecesi SAE J1349/ISO1585 standardına göre ölçülen motor modeli için tipik bir üretim motorunun (belirlenmiş dev/dk'da) ortalama net güç çıkışıdır. Seri üretim motorları bu değerden farklı olabilir. Ürünün son haline takılan motorun gerçek güç çıkışı çalışma hızına, çevre koşullarına ve diğer değer- lere bağlıdır. 364 461 - 006 - 25.01.2019GX560 Yağ deposu kapasitesi, litre 0,5 Ağırlık Boş tanklarla birlikte, kg 18,4 Gürültü yayma

Ses gücü seviyesi, ölçülmüş dB (A) 96 Ses gücü seviyesi, L

Operatörün kulağındaki ses basıncı düzeyi, dB (A) 84 Titreşim seviyeleri, a hveq

3,3 Kesme ekipmanı Kesme yüksekliği, mm 10–30 Kesme genişliği, mm 510 Bıçak, ürün numarası 5119004-10

2000/14/AT sayılı AT direktifi uyarınca ses gücü (L

) olarak çevrede ölçülen gürültü yayma seviyesi.

ISO 5395'e göre ses basıncı düzeyi. Ses basıncı düzeyi için bildirilen verilerdeki tipik istatistik dağılım (stand- art sapma) 1,2 dB (A) şeklindedir.

ISO 5395'e göre titreşim düzeyi. Titreşim düzeyi için bildirilen verilerin tipik istatistik dağılımı (standart sapma- sı) 0,2 m/s

AT Uyumluluk Bildirimi Husqvarna AB, SE-561 82 Huskvarna, İsveç, tel.: +46-36-146500, 2017xxxxxxx ve sonrası seri numaralı Husqvarna GX560 çim biçme makinesinin aşağıdaki KONSEY DİREKTİFİ gereksinimleriyle uyumlu olduğunu beyan eder:

• 17 Mayıs 2006 tarihli ve 2006/42/AT sayılı "makinelerle ilgili" direktif

• 26 Şubat 2014 tarihli ve 2014/30/AB sayılı "elektromanyetik uyumlulukla ilgili" direktif

• 8 Mayıs 2000 tarihli ve 2000/14/AT sayılı "çevredeki gürültü emisyonları ile ilgili" direktif Gürültü emisyonlarıyla ilgili bilgi için Teknik veriler bölümüne bakın. Aşağıdaki standartlar uygulanmıştır: EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012 Başka şekilde belirtilmemişse yukarıda listelenen standartlar en son yayınlanan sürümlerdir. Onaylanmış kuruluş: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala "çevreye gürültü yaymayla ilgili" 2000/14/AT sayılı, 8 Mayıs 2000 tarihli KONSEY DİREKTİFİ Ek VI'ya göre uygunluk değerlendirmesine ilişkin raporlar yayımlamıştır. Sertifika numarası: 01/901/302 Huskvarna, 2017-12-14 Claes Losdal, Geliştirme Müdürü/Bahçe Ürünleri (Husqvarna AB yetkili temsilcisi ve teknik dokümantasyon sorumlusu) Türk ithalat şirketi daha fazla bilgi için temas edilecek: ÇULLAS ORMAN BAHÇE VE TARIM MAKİNELERİ SAN.
