HASZNÁLATI ÚTMUTATÓ GX 560 HUSQVARNA

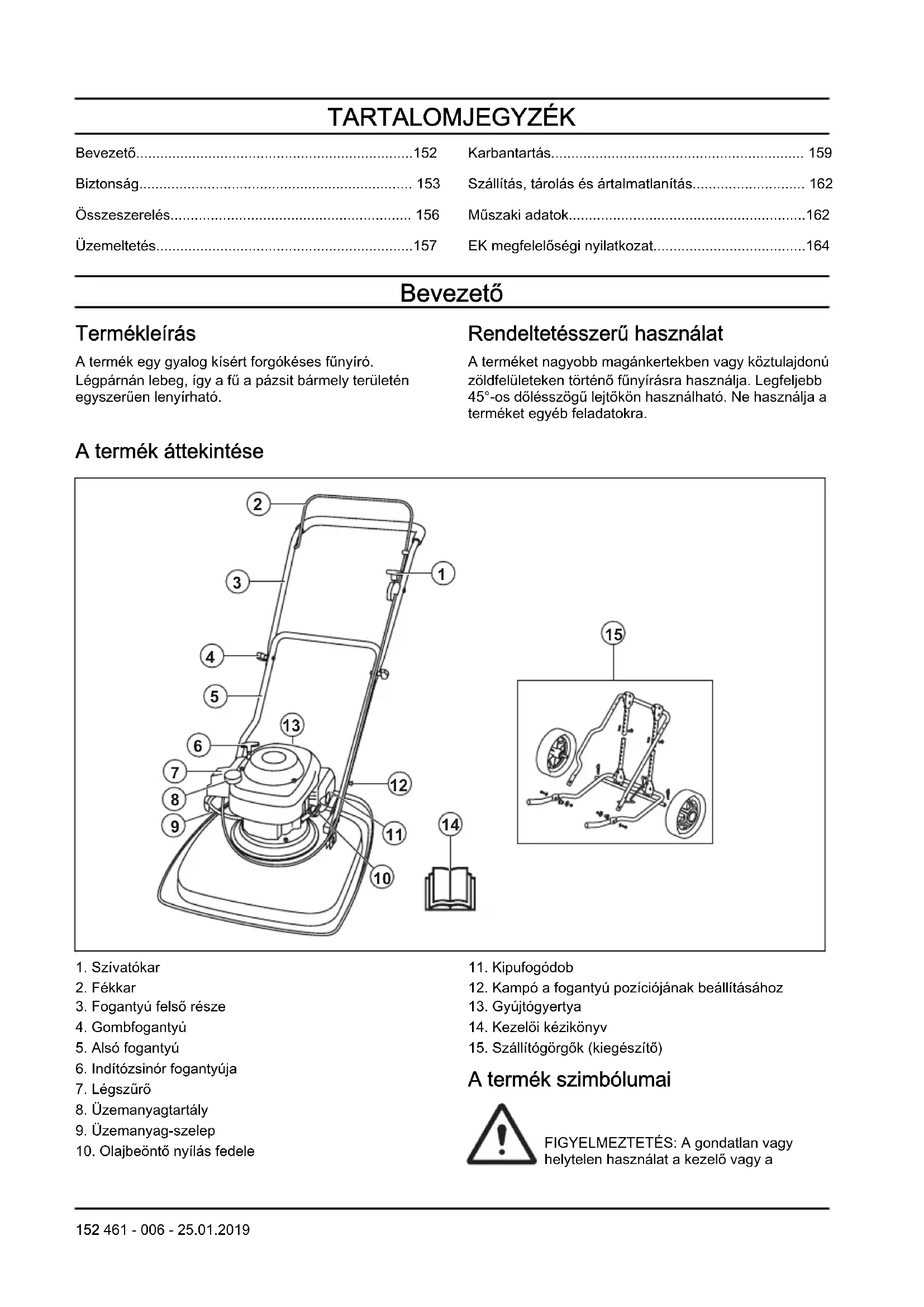

• 151TARTALOMJEGYZÉK Bevezető p. 152
• Biztonság p. 153
• Összeszerelés p. 156
• Üzemeltetés p. 157
• Karbantartás p. 159
• Szállítás, tárolás és ártalmatlanítás p. 162
• Műszaki adatok p. 162
• EK megfelelőségi nyilatkozat Bevezető Termékleírás A termék egy gyalog kísért forgókéses fűnyíró. Légpárnán lebeg, így a fű a pázsit bármely területén egyszerűen lenyírható. Rendeltetésszerű használat A terméket nagyobb magánkertekben vagy köztulajdonú zöldfelületeken történő fűnyírásra használja. Legfeljebb 45°-os dőlésszögű lejtőkön használható. Ne használja a terméket egyéb feladatokra. A termék áttekintése p. 164

3. Fogantyú felső része

6. Indítózsinór fogantyúja

10. Olajbeöntő nyílás fedele

12. Kampó a fogantyú pozíciójának beállításához

14. Kezelői kézikönyv

15. Szállítógörgők (kiegészítő)

A termék szimbólumai FIGYELMEZTETÉS: A gondatlan vagy helytelen használat a kezelő vagy a 152 461 - 006 - 25.01.2019közelben állók sérülését vagy halálát okozhatja. Olvassa el figyelmesen a használati utasítást, és győződjön meg róla, hogy megértette azt, mielőtt a terméket használatba veszi. Figyelem: forgó kés. Tartsa kezét és lábát biztonságos távolságban. Figyelmeztetés: forgó alkatrészek. Tartsa kezét és lábát biztonságos távolságban. Legyen óvatos a kivetett és visszapattanó tárgyakkal. A személyeket és állatokat tartsa biztonságos távolságban a munkaterülettől. Javítás vagy karbantartás előtt állítsa le a motort, és vegye le a gyújtáskábelt. Ez a termék megfelel a vonatkozó EK irányelveknek. Az Európai Közösség irányelvének megfelelő környezeti zajkibocsátás. A termék kibocsátási adatai megtalálhatók a Műszaki adatok című fejezetben és a címkén. Üzemanyagszelep nyitva. Üzemanyagszelep zárva. A motorból származó kipufo- gógázok szén-monoxidot tar- talmaznak, amely szagtalan, mérgező, rendkívül veszé- lyes gáz. Ne működtesse a járművet beltérben vagy zárt helyen. Tűzveszély. Üzemanyag- töltés előtt mindig állítsa le a motort. Megjegyzés: A terméken szereplő többi jelölés/címke a további piacok specifikus vizsgáztatási követelményeire vonatkozik. EU V FIGYELMEZTETÉS: A motor módosítása érvényteleníti a termékre vonatkozó európai uniós típusjóváhagyást. Termékszavatosság A termékszavatosságra vonatkozó jogszabályok értelmében nem vagyunk felelősek a termékeink által okozott károkért az alábbi esetekben:

• a termék javítását helytelenül végezték;

• a termék javítása nem a gyártótól származó vagy általa jóváhagyott alkatrészekkel történt;

• a terméket nem a gyártótól származó vagy általa jóváhagyott kiegészítővel szerelték fel;

• a termék javítását nem hivatalos szakszerviz vagy jóváhagyott egyéb szerviz végezte. Biztonság Biztonsági meghatározások A figyelmeztetések, óvintézkedések és megjegyzések a használati utasítás kiemelten fontos részeire hívják fel a figyelmet. FIGYELMEZTETÉS: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a kezelő vagy a közelben tartózkodók sérülésének vagy halálának veszélye. VIGYÁZAT: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a vagyoni kár, illetve a termék vagy a környező terület károsodásának veszélye.

461 - 006 - 25.01.2019 153Megjegyzés: További információt biztosít az adott

helyzetben szükséges tennivalókról. Általános biztonsági utasítások FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ez a termék veszélyes, ha helytelenül használja, vagy ha nem vigyáz. A biztonsági utasítások be nem tartása sérüléssel vagy halállal járhat.

• A termék működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a termék alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

• Mindig megfontoltan és előrelátóan cselekedjen. Ha nem biztos benne, hogyan kell a terméket speciális helyzetben üzemeltetni, akkor hagyja abba a tevékenységet, és beszéljen a Husqvarna kereskedőjével a folytatás előtt.

• Ne feledje, hogy a kezelő felelős a másokat és a mások tulajdonát érő balesetekért is.

• Tartsa tisztán a terméket. Ügyeljen arra, hogy a jelek és címkék jól olvashatóak legyenek.

• Ne engedje, hogy használják a terméket, amíg nem gondoskodott róla, hogy elolvassák és megértsék a használati utasítás tartalmát.

• A terméket gyermekek nem használhatják.

• Ne használja a terméket olyan személy, aki nem ismeri a kezelési utasítást.

• Csökkent fizikai vagy szellemi képességekkel rendelkező személy csak felügyelet mellett használhatja a terméket. Egy felelős felnőttnek mindig jelen kell lennie.

• Ne használja a terméket, ha fáradt, beteg, illetve alkohol, drog vagy gyógyszer hatása alatt áll. Ez negatív hatással van a látására, az éberségére, a koordinációjára és az ítélőképességére.

• Ne használja a terméket, ha hibás.

• Ne változtassa meg a terméket, vagy ne használja, ha feltehetőleg valaki más változtatásokat hajtott végre rajta. A munkaterület biztonsága FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A termék elindítása előtt távolítsa el az ágakat, gallyakat, köveket és egyéb mozdítható tárgyakat a munkaterületről.

• A vágószerkezetnek ütköző tárgyak elrepülve személyek vagy tárgyak sérülését okozhatják. A közelben állókat és az állatokat tartsa biztonságos távolságban a terméktől.

• Ne használja a terméket ködben, esőben, erős szélben, illetve villámlás kockázata vagy egyéb kedvezőtlen időjárási körülmények esetén. A termék zord időjárási körülmények között vagy nedves helyen történő használata negatívan befolyásolhatja a kezelő éberségét. A kedvezőtlen időjárás veszélyes munkakörülményeket teremthet.

• Ügyeljen az olyan személyekre, tárgyakra és helyzetekre, amelyek akadályozzák a termék biztonságos üzemeltetését.

• Ügyeljen a gyökerekre, kövekre, gallyakra, gödrökre, árkokra és egyéb akadályokra. A hosszú fű gátolhatja a tiszta kilátást.

• A lejtőkön levő fű nyírása veszélyes lehet. Ne használja a terméket 45°-nál meredekebb lejtőn. Ne használja a terméket nedves lejtőkön.

• Lejtőn történő fűnyírás esetén álljon mindkét lábával vízszintes talajon, a terméket pedig tartsa a lejtőn a saját pozíciójánál lejjebb.

• Az emelkedőknél/lejtőknél mindig oldalirányban működtesse a terméket. Ne haladjon felfelé vagy lefelé.

• Legyen körültekintő, ha olyan sarkok és tárgyak közelébe ér, amelyek gátolják a tiszta kilátást. Munkabiztonság FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ezt a terméket kizárólag füves pázsitok nyírására használja. A termék más feladatokra történő használata nem megengedett.

• Használjon személyi védőfelszerelést. Lásd Személyi védőfelszerelés155. oldalon

• Ne indítsa el a motort zárt térben vagy gyúlékony anyag közelében. A motorból kijutó kipufogó füstök forrók és szikrákat tartalmazhatnak, amelyek tüzet okozhatnak.

• Ne használja a készüléket, hacsak a kés és az összes borítás nincs megfelelően rögzítve. A nem megfelelően rögzített kés leválhat, és sérülést okozhat.

• Ügyeljen arra, hogy a kés ne ütközzön olyan tárgyakba, mint például kövek és gyökerek. Ez kárt tehet a késben, és meghajlíthatja a motor tengelyét. A meghajlott tengely erős rezgést okoz, és így nagyon nagy a kockázata annak, hogy a kés meglazul.

• Ha a kés valamilyen tárgynak ütközik vagy rezegni kezd, azonnal állítsa le a terméket. Húzza ki a gyújtáskábelt a gyújtógyertyából. Ellenőrizze, hogy a termék sérülésmentes-e. Javítsa ki a sérüléseket, vagy végeztesse el a javításokat egy jóváhagyott szervizműhellyel.

• Amikor a motor működésben van, ne rögzítse tartósan a fékkart a fogantyúhoz.

461 - 006 - 25.01.2019• Helyezze a terméket stabil, vízszintes felületre, és

kapcsolja be. Gondoskodjon arról, hogy a kés ne ütközzön se a talajba, se egyéb tárgyakba.

• Mindig maradjon a termék mögött, amikor működteti.

• A termék működtetése közben tartsa mindkét kezét a fogantyún. Tartsa távol kezét és lábát a forgó késektől.

• Legyen óvatos, amikor hátrafelé húzza a terméket.

• Ne emelje fel a terméket, ha a motor jár. Ha fel kell emelnie a terméket, előbb kapcsolja ki a motort, és válassza le a gyújtáskábelt a gyújtógyertyáról.

• Ne sétáljon hátrafelé a termék működtetése során.

• Állítsa le a motort, ha olyan területeken halad át, ahol nincs fű, például kavicsos, kövezett és aszfaltozott járdák.

• Ne fusson a termékkel, ha a motor jár. Mindig sétáljon a termék működtetése során.

• Járó motor esetén ne hagyja felügyelet nélkül a terméket. Állítsa le a motort, és várja meg, amíg a vágószerkezet leáll. Biztonsági utasítások az üzemeltetéshez Személyi védőfelszerelés FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A személyi védőfelszerelés nem küszöböli ki teljes mértékben a sérülés kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset. A megfelelő felszerelés kiválasztásában kérje a kereskedő segítségét.

• Használjon nagy teherbírású, csúszásmentes bakancsot vagy cipőt. Ne használja nyitott cipőben vagy mezítláb a terméket.

• Viseljen vastag, hosszú szárú nadrágot.

• Viseljen védőkesztyűt, például a vágószerkezet felhelyezésekor, ellenőrzésekor vagy tisztításakor. Biztonsági eszközök a terméken FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne használjon olyan terméket, amelynek hibásak a biztonsági eszközei.

• Rendszeresen ellenőrizze a biztonsági eszközöket. A biztonsági eszközök meghibásodása esetén vegye fel a kapcsolatot a Husqvarna szervizműhellyel. A vágóburkolat ellenőrzése A vágóburkolat csökkenti a termék rezgését és a kés okozta sérülések kockázatát.

• Vizsgálja meg a vágóburkolatot, hogy nincs rajta sérülés, például repedés. Fékkar A fékkar a motor leállítására szolgál. Ha elengedi a fékkart, a motor leáll. A motorfék ellenőrzéséhez indítsa el a motort, majd engedje el a fékkart. Ha a motor 3 másodpercen belül nem áll le, állítassa be egy hivatalos Husqvarna szakszervizben a motorféket. Kipufogódob A kipufogódob minimálisra csökkenti a zajszintet, és elvezeti a kipufogógázokat a kezelő közeléből. Hiányzó vagy hibás kipufogódob esetén ne használja a terméket. A hibás kipufogódob növeli a zajszintet és a tűzveszélyt. Rendszeresen ellenőrizze a kipufogódob megfelelő rögzítését és épségét. VIGYÁZAT: A kipufogódob erősen felhevül használat közben és után, illetve, amikor a motor alapjáraton működik. Legyen óvatos gyúlékony anyagok és/vagy gőzök közelében a tűzveszély elkerülése érdekében. Üzemanyaggal kapcsolatos biztonság FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne indítsa be a terméket, ha üzemanyag vagy motorolaj került rá. Távolítsa el a nem kívánt üzemanyagot/motorolajat és hagyja megszáradni a terméket.

• Ha a kiömlött üzemanyag a ruhájára csöppent, öltözzön át azonnal.

• Ügyeljen arra, hogy ne kerüljön üzemanyag a testére, mert az sérülést okozhat. Ha üzemanyag került a testére, távolítsa el szappannal és vízzel.

• Ne indítsa be a motort, ha szivárog a motor. Vizsgálja meg rendszeresen a motort szivárgás szempontjából.

• Bánjon óvatosan az üzemanyaggal. Az üzemanyag gyúlékony, a gőzei robbanásveszélyesek, ezért súlyos, akár végzetes sérülést is okozhat.

461 - 006 - 25.01.2019

155• Ne lélegezze be az üzemanyag gőzeit,egészségkárosodást okozhatnak. Gondoskodjonmegfelelő légáramlásról.• Az üzemanyag vagy a motor közelében nedohányozzon.• Az üzemanyag vagy a motor közelébe ne tegyenforró tárgyakat.• Ne tankoljon járó motornál.• Várja meg a tankolással, amíg lehűl a motor.• Tankolás előtt nyissa meg lassan a tanksapkát,engedje ki óvatosan a nyomást.• Ne beltérben tankoljon. A nem elegendő mértékűlégáramlás fulladás vagy szén-monoxid miattegészségkárosodást, akár halált is okozhat.• Húzza meg teljesen az üzemanyagtartály sapkáját.Ha az üzemanyagtartály sapkája nincs meghúzva,tűzveszélyt okozhat.• Vigye legalább 3 m (10 láb) távolságra a terméket atankolás helyétől, mielőtt beindítaná.• Ne töltse túl üzemanyaggal a terméket. Biztonsági utasítások a karbantartáshoz FIGYELMEZTETÉS: A termék használataelőtt olvassa el az alábbi figyelmeztetéseket.• A motorból származó kipufogógázok szén-monoxidot tartalmaznak, amely szagtalan, mérgező,rendkívül veszélyes gáz. Ne indítsa be a motortbeltérben vagy zárt helyen.• A termék karbantartása előtt állítsa le a motort, éshúzza ki a gyújtáskábelt a gyújtógyertyából.• A vágószerkezet karbantartásakor használjonvédőkesztyűt. A kés nagyon éles, könnyenmegvághatja magát.• A gyártó által nem jóváhagyott tartozékok ésváltoztatások súlyos sérülést vagy halált okozhatnak.Ne végezzen módosításokat a terméken. Csak agyártó által jóváhagyott tartozékokat használjon.• Ha a karbantartást nem megfelelően ésrendszeresen végezték el, nő a termék sérülésénekés károsodásának kockázata.• Csak a felhasználói kézikönyvben megadottkarbantartást végezze el. Minden egyéb szervizeléscsak hivatalos Husqvarna szervizműhely végezhet.• Végeztesse a termék rendszeres szervizeléséthivatalos Husqvarna szervizműhellyel.• A sérült, kopott vagy törött alkatrészt cserélje ki. Összeszerelés Az alsó fogantyú összeszerelése

1. Csúsztassa át a fogantyúhoz rögzített kampót (A) aközépső nyíláson (B) a nyíl irányában (C).

2. Forgassa el a fogantyút 90°-kal, így az alsó fogantyúvégei a vágóburkolaton lévő konzolok (D) közékerülnek.3. Csúsztassa át a csapszegeket (A) a konzolokon ésaz alsó fogantyú végein. Rögzítse a rugóstengelybiztosítók (B) segítségével.

A felső fogantyú összeszerelése

1. Állítsa az alsó fogantyút parkolási helyzetbe – lásd:

A fogantyú helyzetének beállítása158. oldalon

2. Győződjön meg arról, hogy hátulról nézve aszívatókar a termék bal oldalán helyezkedik-e el.156 461 - 006 - 25.01.20193. Igazítsa egymáshoz a felső fogantyú és az alsófogantyú nyílásait, majd rögzítse a csavarokat,alátéteket és gombokat.4. Használja a pántokat, hogy a kábeleket afogantyúhoz rögzítse.VIGYÁZAT: Győződjön meg róla, hogy akábelek nem túl feszesek. A szállítógörgők (tartozék) összeszerelése

1. Csúsztassa át a fogantyúhoz rögzített kampót (A) aközépső nyíláson (B) a nyíl irányában (C).

2. Forgassa el a fogantyút 90°-kal, így az alsó fogantyúvégei a vágóburkolaton lévő konzolok (D) közékerülnek.3. Csúsztassa át a perselyt (A) a konzolokon és az alsófogantyú végein.

4. Rögzítse a kerékvázat (A) a vágóasztalhoz acsavarok (B), alátétek (C, D) és záróanyák (E)segítségével.

5. Illessze az alsó hosszabbító csöveket a felsőhosszabbító csövekbe.6. Csúsztassa át a csapszegeket (A) a hosszabbítócsöveken, és rögzítse a rugós tengelybiztosítók (B)segítségével.

Üzemeltetés Bevezető FIGYELMEZTETÉS: A termék működtetéseelőtt el kell olvasnia és meg kell értenie abiztonságról szóló fejezetet. A termék működtetése előtt 1. Olvassa el figyelmesen a használati utasítást, ésgyőződjön meg róla, hogy megértette azt.2. Vizsgálja meg a vágószerkezetet, hogymegbizonyosodjon róla, hogy megfelelően van-erögzítve és beállítva. Lásd A vágószerkezetellenőrzése160. oldalon

461 - 006 - 25.01.2019 1573. Töltse fel az üzemanyagtartályt. Lásd

Tankolás158. oldalon

4. Töltse fel az olajtartályt, és ellenőrizze az olajszintet.

Lásd A motorolaj feltöltése és cseréje161. oldalon

Tankolás Ha elérhető, használjon környezetbarát/alkilát benzint. Ha környezetbarát/alkilát benzin nem áll rendelkezésre, használjon jó minőségű ólommentes vagy ólomtartalmú benzint. Észak-Amerika területén kívül legalább 90 RON (Észak-Amerikában 87 AKI) oktánszámú benzint használjon, amely legfeljebb 10% etanolt (E10) tartalmaz. VIGYÁZAT: Észak-Amerika területén kívül ne használjon 90 RON (Észak-Amerikában 87 AKI) oktánszámúnál gyengébb benzint. Ezzel kárt tehet a termékben.

1. Lassan nyissa ki az üzemanyagtartály sapkáját,

hogy kiengedje a nyomást.

2. Töltsön fel lassan a tartályt az üzemanyagkannával.

Ha kiömlött az üzemanyag, törölje le egy kendővel, és hagyja, hogy a megmaradt üzemanyag felszáradjon.

3. Tartsa tisztán az üzemanyagtartály sapkájának

4. Húzza meg teljesen az üzemanyagtartály sapkáját.

Ha az üzemanyagtartály sapkája nincs meghúzva, tűzveszélyt okozhat.

5. Vigye legalább 3 m (10 láb) távolságra a terméket a

tankolás helyétől, mielőtt beindítaná. A fogantyú helyzetének beállítása

2. Nyomja előre a kampót a fogantyú parkolási

helyzetbe (B) állításához.

3. Húzza hátra a kampót a fogantyú fűnyírási helyzetbe

(C) állításához. A termék elindítása

1. Győződjön meg róla, hogy a gyújtáskábel

csatlakozik a gyújtógyertyához.

2. Állítsa a fogantyút parkolási helyzetbe – lásd:

fogantyú helyzetének beállítása158. oldalon

3. Nyissa ki az üzemanyagszelepet.

4. Állítsa be a szívatókart.

a) Ha a motor hideg, állítsa a szívatókart szívató állásba. b) Ha a motor meleg, állítsa a szívatókart működési helyzetbe.

5. Húzza a fékkart a fogantyúhoz.

6. Helyezze jobb lábát a vágóburkolatra.

7. Jobb kezével fogja meg az alsó fogantyú felső

részét, és döntse meg a terméket.

8. Fogja meg a berántókötél fogantyúját jobb kézzel.

9. Lassan húzza ki a berántókötelet, amíg ellenállást

10. Erőteljes mozdulattal rántsa be a motort.

11. Amikor a motor már teljes fordulatszámon jár,

461 - 006 - 25.01.201912. Ha a motor meleg, győződjön meg arról, hogy a

szívatókar működési helyzetben van-e.

13. Állítsa a fogantyút fűnyírási helyzetbe – lásd:

fogantyú helyzetének beállítása158. oldalon

FIGYELMEZTETÉS: Ne tekerje a berántókötelet a keze köré. A termék leállítása

• Döntse meg a terméket, és engedje el a fékkart.

• Ha a motor leállt, engedje le a terméket a talajra.

• Állítsa a fogantyút parkolási helyzetbe – lásd:

fogantyú helyzetének beállítása158. oldalon

• Zárja el az üzemanyagszelepet. Megfelelő eredmény elérése

• Használjon mindig éles kést. A tompa kés egyenetlen eredményt ad, és a fű vágási felülete megsárgul. Az éles kés egyben kevesebb energiát igényel, mint a tompa kés.

• Ne nyírjon le többet a fű hosszának ⅓-ánál. Először nagy vágási magasságot állítson be, és úgy nyírjon. Vizsgálja meg az eredményt, és csökkentse a vágási magasságot egy megfelelő szintre. Ha nagyon magas a fű, lassan és szükség esetén 2-szer nyírjon.

• Minden alkalommal más irányban haladjon, hogy ne alakuljanak ki sávok a pázsiton. Karbantartás Bevezető FIGYELMEZTETÉS: Karbantartás előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet. A gépen végzett minden szerviz- és javítási munkálat szakképzettséget igényel. Garantáljuk a professzionális javítások és szervizelés lehetőségét. Ha viszonteladója nem szervizműhely, forduljon hozzájuk a legközelebbi szervizműhellyel kapcsolatban. Karbantartás előtt FIGYELMEZTETÉS: Testi épségének megőrzése és a termék sérülésének elkerülése érdekében tartsa be az alábbi utasításokat, ha a terméket az oldalára kell fordítania.

1. Zárja el az üzemanyagszelepet.

2. Hagyja járni a motort, amíg le nem áll.

3. Húzza ki a gyújtáskábelt.

4. Döntse a terméket a bal oldalára úgy, hogy a

levegőszűrő (A) felfelé, a hangfogó pedig lefelé nézzen.

Karbantartási terv A karbantartási intervallumok meghatározásakor a termék napi használatát feltételeztük. Az intervallum változik, ha a terméket nem napi rendszerességgel használja. A *-gal jelölt karbantartásokhoz az utasításokat lásd: Biztonsági eszközök a terméken155. oldalon

Karbantartás Naponta Hetente Havonta Végezzen általános ellenőrzés X Ellenőrizze az olajszintet X Tisztítsa meg a terméket X Ellenőrizze a vágószerkezetet X

461 - 006 - 25.01.2019 159Karbantartás Naponta Hetente Havonta

Ellenőrizze a vágóburkolatot* X Ellenőrizze a fékkart* X Ellenőrizze a levegőszűrőt X Ellenőrizze a hangfogót* X Ellenőrizze a gyújtógyertyát X Tisztítsa ki a légszűrőt X Cserélje ki a légszűrőt X Ellenőrizze az üzemanyagrendszert X Általános ellenőrzés

• Ellenőrizze, hogy az anyák és csavarok meg vannak-e szorítva a terméken. A termék tisztítása FIGYELMEZTETÉS: A termék alsó részének tisztításakor tartsa be a Karbantartás előtt159. oldalon című részben található utasításokat. VIGYÁZAT: A termék tisztításához ne használjon tisztítószert, benzint vagy oldószereket. Ezek károsíthatják a műanyag alkatrészeket.

• Ne használjon nagynyomású mosót a termék tisztításához.

• Ha vízzel tisztítja a terméket, ne irányítsa a vízsugarat közvetlenül a motorra.

• Kefével távolítsa el a leveleket, a füvet és az egyéb szennyeződéseket.

• Ellenőrizze, hogy a hűtőlevegő-beömlők nincsenek-e eltömődve.

• Távolítsa el a ventilátort (lásd: A kés és a ventilátor cseréje160. oldalon ), és tisztítsa meg egy kefével.

• Tisztítsa meg a gép külső felületét egy száraz törlőkendővel.

• Távolítsa el a gép aljára rakódott füvet és hulladékot egy kaparó segítségével. A vágószerkezet ellenőrzése FIGYELMEZTETÉS: A termék véletlen elindítását elkerülendő, húzza ki a gyújtáskábelt a gyújtógyertyából. FIGYELMEZTETÉS: A vágószerkezet karbantartásakor használjon védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.

1. Ellenőrizze a vágószerkezetet sérülés, repedés

szempontjából. Mindig cserélje ki a sérült vágószerkezetet.

2. Nézze meg a kést, hogy sérült-e vagy tompa-e.

Megjegyzés: A kés élezését követően ki kell egyensúlyozni. Végeztesse a kés élezését, cseréjét és kiegyensúlyozását szervizközponttal. Ha olyan akadályba ütközött, amely megállította a terméket, cserélje ki a sérült kést. Vizsgáltassa meg a szervizközpontban, hogy élezhető-e a kés, vagy pedig cserét igényel-e. A kés és a ventilátor cseréje FIGYELMEZTETÉS: Használjon strapabíró kesztyűt. A kés nagyon éles, könnyen megvághatja magát.

1. Készítse elő a terméket a karbantartásra – lásd:

Karbantartás előtt159. oldalon

2. Tartsa szorosan a ventilátort, majd fordítsa a

késtartó csavart (A) az óramutató járásával ellentétes irányba, és távolítsa el.

3. Távolítsa el a kést (B), a távtartókat (C) és a

4. Ellenőrizze, hogy a késtartó csavar és a ventilátor

461 - 006 - 25.01.20195. Helyezze vissza a ventilátort az eredeti helyzetbe.

Távtartók behelyezése esetén ügyeljen arra, hogy a szegek a ventilátoron lévő nyílásokba kerüljenek.

6. Szerelje fel az új kést. Ügyeljen arra, hogy a

ventilátoron lévő szegek (E) a késen lévő nyílásokba (F) kerüljenek.

7. Az új kés rögzítésekor a kés ferde vége a talaj felé

8. Csúsztassa át a késtartó csavart a kés középső

nyílásán (G), majd húzza meg kézzel az óramutató járásával egyező irányban.

9. Tartsa szorosan a ventilátort, és húzza meg a

késtartó csavart egy csavarkulcs segítségével.

10. Forgassa meg a kést kézzel, és figyelje, hogy

11. Indítsa be a terméket, hogy tesztelje a kést. Ha a

kés nincs megfelelően rögzítve, a termékben rezgés tapasztalható, vagy a vágási eredmény nem kielégítő. A vágási magasság beállítása A vágási magasság csökkentéséhez helyezzen be távtartókat. A vágási magasság növeléséhez távolítsa el a távtartókat. Megjegyzés: Ne használjon kettőnél több távtartót.

1. Készítse elő a terméket a karbantartásra – lásd:

Karbantartás előtt159. oldalon

2. Távolítsa el a késtartó csavart és a kést – lásd:

kés és a ventilátor cseréje160. oldalon

3. Helyezzen egy vagy két távtartót (A) a ventilátor és a

kés közé. Illessze az első távtartón lévő nyílásokat a ventilátoron lévő szegekre (B). Illessze a második távtartón lévő szegeket az első távtartón lévő nyílásokba.

4. Helyezze a kést a távtartóra. Ügyeljen arra, hogy a

távtartón lévő szegek a késen lévő nyílásokba (C) kerüljenek.

5. Szerelje fel a kést és a késtartó csavart – lásd:

A kés és a ventilátor cseréje160. oldalon

A motorolaj feltöltése és cseréje

• A motorolaj feltöltésével és cseréjével kapcsolatban lásd a motor használati utasítását. A levegőszűrő megtisztítása VIGYÁZAT: Ne működtesse a motort levegőszűrő nélkül vagy piszkos levegőszűrővel. Ez csökkenti a hatékonyságot, és a motor károsodásához vezethet.

1. Nyomja le a reteszelőfüleket (A), majd távolítsa el a

levegőszűrő fedelét (B) és a levegőszűrőt (C).

2. Ütögesse sima felülethez a levegőszűrőt, hogy a

rátapadt részecskék leessenek. A levegőszűrőt sűrített levegővel is megtisztíthatja – fúvassa át a levegőszűrőt a szűrő tiszta oldala felől. VIGYÁZAT: A szennyeződések eltávolításához ne használjon kefét, ezzel ugyanis benyomja a szennyeződéseket a levegőszűrőbe.

3. Tisztítsa meg a levegőszűrő-tartót (D) és a

levegőszűrő fedelét egy nedves ruhával. VIGYÁZAT: Ügyeljen arra, hogy ne kerüljön piszok a karburátorhoz (E) vezető légcsatornába.

4. Helyezze vissza a levegőszűrőt az eredeti helyzetbe.

Győződjön meg arról, hogy a szűrő szorosan illeszkedik a levegőszűrő-tartóba.

5. Helyezze vissza a levegőszűrő fedelét, kezdve az

alsó fülekkel. A gyújtógyertya ellenőrzése. VIGYÁZAT: Használja mindig az előírt típusú gyújtógyertyát. A nem megfelelő gyújtógyertya károsíthatja a terméket.

• Vizsgálja meg a gyújtógyertyát, ha gyenge a motor, nehezen indul, vagy egyenetlen az alapjárata.

• A gyújtógyertya elektródái közötti lerakódások kialakulásának csökkentése érdekében tartsa be az alábbi utasításokat: a) gondoskodjon az alapjárati fordulatszám megfelelő beállításáról;

461 - 006 - 25.01.2019

161b) gondoskodjon a megfelelő üzemanyag- keverékről; c) gondoskodjon a levegőszűrő tisztaságáról.

• Ha a gyújtógyertya piszkos, tisztítsa meg, és ellenőrizze, hogy a szikraköz megfelelő-e, lásd:

• Szükség esetén cserélje ki a gyújtógyertyát. Az üzemanyagrendszer ellenőrzése

• Vizsgálja meg az üzemanyagtartály sapkáját és a sapka tömítését, hogy ellenőrizze, nincs-e megsérülve.

• Vizsgálja meg az üzemanyag-vezetéket, hogy ellenőrizze, nincs-e szivárgás. Ha az üzemanyag- vezeték sérült, cseréltesse ki egy szervizműhellyel. Szállítás, tárolás és ártalmatlanítás Szállítás és raktározás

• A termék és az üzemanyag tárolásához és szállításához győződjön meg róla, hogy nincsenek szivárgások vagy gőzök. Szikra vagy nyílt láng, például elektromos készülékektől vagy kazánoktól, tüzet okozhat.

• Mindig engedélyezett tartályokat használjon az üzemanyag tárolására és szállítására.

• Ha a terméket hosszabb ideig tárolja, ürítse ki az üzemanyagtartályt. A felesleges üzemanyagot adja le egy erre kijelölt gyűjtőponton.

• Biztonságosan rögzítse a terméket szállítás során, a sérülés és baleset elkerülése érdekében.

• Tartsa a terméket zárható helyen, ahol gyermek vagy jogosulatlan személy nem férhet hozzá.

• Tartsa a terméket száraz és fagymentes helyen. Előkészítés a tárolásra A fűnyírási szezon végén vagy 30 napnál hosszabb tárolás előtt készítse elő a terméket a tárolásra.

1. Állítsa le a motort, és zárja el az

2. Indítsa be a motort, és döntse meg a terméket a

hangfogó irányába, a talajhoz képest körülbelül 10 cm-rel.

3. Amikor a motor leáll, engedje el a fékkart.

4. Húzza ki a gyújtáskábelt.

5. Engedje le az üzemanyagot az üzemanyagtartályból.

6. Vegye ki a gyújtógyertyát, és a gyertyanyíláson

keresztül töltsön be 5 ml motorolajat.

7. Húzza meg 3-szor az indítózsinór fogantyúját, így az

olaj eloszlik a motorban.

8. Ellenőrizze a gyújtógyertyát – lásd:

A gyújtógyertya ellenőrzése.161. oldalon . Ne csatlakoztassa a gyújtáskábelt.

9. Tisztítsa meg a levegőszűrőt – lásd

A levegőszűrő megtisztítása161. oldalon

10. Ellenőrizze a vágószerkezetet – lásd

vágószerkezet ellenőrzése160. oldalon

11. Tisztítsa meg a terméket az alábbiak szerint:

termék tisztítása160. oldalon

• Kövesse a helyi újrahasznosítási előírásokat és a vonatkozó szabályozásokat.

• A használt vagy felesleges vegyi anyagot, például a motorolajat vagy az üzemanyagot, adja le egy szervizközpontban vagy egy erre kijelölt gyűjtőponton.

• A már nem használt terméket, küldje vissza a Husqvarna kereskedőhöz, vagy adja le egy újrahasznosítási ponton. Műszaki adatok Műszaki adatok GX560 Motor Márkanév / Típus Honda / OHC GCV 160 Lökettérfogat, cm

162 461 - 006 - 25.01.2019GX560 Fordulatszám, ford./perc 3150 +0/-100 Névleges motorteljesítmény, kW

3,0 Szikraköz, mm 0,75 Gyújtógyertya típusa NGK BPR6ES Üzemanyag- és olajozási rendszer Üzemanyagtartály űrtartalma, liter 0,9 Motorolaj SAE 10W-30 Olajtartály űrtartalma, liter 0,5 Tömeg Üres tartályokkal, kg 18,4 Zajkibocsátás

Hangteljesítményszint, mért dB (A) érték 96 Hangteljesítményszint, garantált , L

dB (A) 97 Zajszintek

Hangnyomásszint a felhasználó fülénél, dB (A) 84 Rezgésszintek, a hveq

3,3 Vágószerkezet Vágási magasság, mm 10–30 Vágószélesség, mm 510 Kés, cikkszám 5119004-10

A motor feltüntetett névleges teljesítménye az adott motormodell tipikus legyártott motorjának a J1349/ ISO1585 sz. SAE-szabvány szerint mért átlagos nettó teljesítménye (a megadott fordulatszám mellett). A sor- ozatgyártott motorok esetén ez az érték eltérő lehet. A végső termékbe épített motor tényleges leadott teljesít- ménye az üzemi fordulatszámtól, a környezeti körülményektől és egyéb értékektől függ.

A környezetben a 2000/14/EK sz. EK irányelvvel összhangban hangteljesítményként mért zajkibocsátás

Hangnyomásszint az ISO 5395 szabvány szerint. A zajnyomásszintre vonatkozó jelentési adatok az 1,2 dB (A) tipikus statisztikus ingadozásával (szórásával) rendelkeznek.

Rezgésszint az ISO 5395 szabvány szerint. A rezgésszintre vonatkozó jelentési adatok az 0,2 m/s

tipikus sta- tisztikus ingadozásával (szórásával) rendelkeznek.

461 - 006 - 25.01.2019 163EK megfelelőségi nyilatkozat

EK megfelelőségi nyilatkozat A Husqvarna AB, SE-561 82 Huskvarna, Svédország, tel: +46-36-146500, kijelenti, hogy a Husqvarna GX560 fűnyíró a 2017xxxxxxx sorozatszámmal kezdődően megfelel az EGK TANÁCSA következő IRÁNYELVEINEK:

• a 2006. május 17-i, „gépekre vonatkozó” irányelv 2006/42/EK

• a 2014. február 26-i, „elektromágneses megfelelőséggel kapcsolatos” irányelv 2014/30/EU

• a 2000. május 8-i, „környezeti zajkibocsátással kapcsolatos” irányelv 2000/14/EK A zajkibocsátásra vonatkozó tájékoztatást lásd a Műszaki adatok című fejezetben. A következő szabványok kerültek alkalmazásra: EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012 Eltérő rendelkezés hiányában a fenti szabványok a legutóbb közzétett verziókat jelölik. Bejelentett tanúsítási szervezet: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala az EGK TANÁCSA 2000. május 8-i, a környezet zajszennyezésével foglalkozó, 2000/14/EK sz. IRÁNYELVÉNEK VI. melléklete értelmében megfelelőségértékelési jelentéseket adott ki. A tanúsítvány a következő számmal rendelkezik: 01/901/302 Huskvarna, 2017-12-14 Claes Losdal, Fejlesztési Igazgató/Kertművelési termékek (a Husqvarna AB hivatalos képviselője és a műszaki dokumentációk felelőse)
