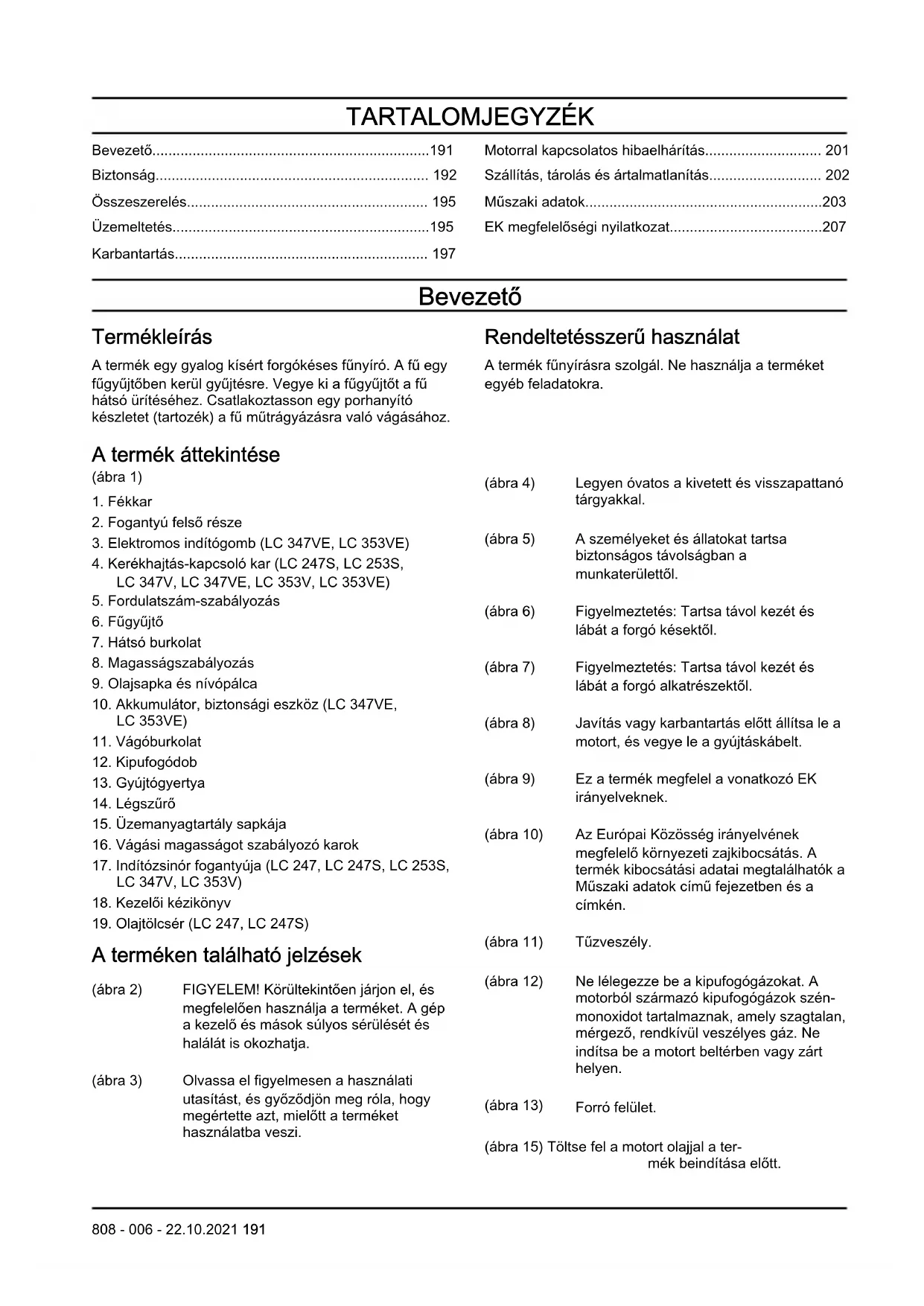

HASZNÁLATI ÚTMUTATÓ LC 247SP HUSQVARNA

• Bevezető p. 191
• Biztonság p. 192
• Összeszerelés p. 195
• Üzemeltetés p. 195
• Karbantartás p. 197
• Motorral kapcsolatos hibaelhárítás p. 201
• Szállítás, tárolás és ártalmatlanítás p. 202
• Műszaki adatok p. 203
• EK megfelelőségi nyilatkozat Bevezető Termékleírás A termék egy gyalog kísért forgókéses fűnyíró. A fű egy fűgyűjtőben kerül gyűjtésre. Vegye ki a fűgyűjtőt a fű hátsó ürítéséhez. Csatlakoztasson egy porhanyító készletet (tartozék) a fű műtrágyázásra való vágásához. Rendeltetésszerű használat A termék fűnyírásra szolgál. Ne használja a terméket egyéb feladatokra. A termék áttekintése (ábra 1) p. 207

2. Fogantyú felső része

3. Elektromos indítógomb (LC 347VE, LC 353VE)

4. Kerékhajtás-kapcsoló kar (LC 247S, LC 253S,

LC 347V, LC 347VE, LC 353V, LC 353VE)

5. Fordulatszám-szabályozás

8. Magasságszabályozás

9. Olajsapka és nívópálca

10. Akkumulátor, biztonsági eszköz (LC 347VE,

15. Üzemanyagtartály sapkája

16. Vágási magasságot szabályozó karok

17. Indítózsinór fogantyúja (LC 247, LC 247S, LC 253S,

18. Kezelői kézikönyv

19. Olajtölcsér (LC 247, LC 247S)

A terméken található jelzések (ábra 2) FIGYELEM! Körültekintően járjon el, és megfelelően használja a terméket. A gép a kezelő és mások súlyos sérülését és halálát is okozhatja. (ábra 3) Olvassa el figyelmesen a használati utasítást, és győződjön meg róla, hogy megértette azt, mielőtt a terméket használatba veszi. (ábra 4) Legyen óvatos a kivetett és visszapattanó tárgyakkal. (ábra 5) A személyeket és állatokat tartsa biztonságos távolságban a munkaterülettől. (ábra 6) Figyelmeztetés: Tartsa távol kezét és lábát a forgó késektől. (ábra 7) Figyelmeztetés: Tartsa távol kezét és lábát a forgó alkatrészektől. (ábra 8) Javítás vagy karbantartás előtt állítsa le a motort, és vegye le a gyújtáskábelt. (ábra 9) Ez a termék megfelel a vonatkozó EK irányelveknek. (ábra 10) Az Európai Közösség irányelvének megfelelő környezeti zajkibocsátás. A termék kibocsátási adatai megtalálhatók a Műszaki adatok című fejezetben és a címkén. (ábra 11) Tűzveszély. (ábra 12) Ne lélegezze be a kipufogógázokat. A motorból származó kipufogógázok szén- monoxidot tartalmaznak, amely szagtalan, mérgező, rendkívül veszélyes gáz. Ne indítsa be a motort beltérben vagy zárt helyen. (ábra 13) Forró felület. (ábra 15) Töltse fel a motort olajjal a ter- mék beindítása előtt.

808 - 006 - 22.10.2021 191(ábra 16) Indítási eljárás az LC 247,

LC 247S, LC 253S, LC 347V, LC 353V esetében: Nyomja a fékkart lefelé, majd húzza meg az indítózsinór fogantyú- ját. (ábra 17) Indítási eljárás az LC 347VE, LC 353VE esetében: Nyomja le a motorfékkart, és nyomja meg az indítógombot. (ábra 14) Beolvasható kód. Megjegyzés: A terméken szereplő többi jelölés/ címke a további piacok specifikus vizsgáztatási követelményeire vonatkozik. Euro V. kibocsátási norma FIGYELMEZTETÉS: A motor módosítása érvényteleníti a termékre vonatkozó európai uniós típusjóváhagyást. Termékszavatosság A termékszavatosságra vonatkozó jogszabályok értelmében nem vagyunk felelősek a termékeink által okozott károkért az alábbi esetekben:

• a termék javítását helytelenül végezték;

• a termék javítása nem a gyártótól származó vagy általa jóváhagyott alkatrészekkel történt;

• a terméket nem a gyártótól származó vagy általa jóváhagyott kiegészítővel szerelték fel;

• a termék javítását nem hivatalos szakszerviz vagy jóváhagyott egyéb szerviz végezte. Biztonság Biztonsági meghatározások A figyelmeztetések, óvintézkedések és megjegyzések a használati utasítás kiemelten fontos részeire hívják fel a figyelmet. FIGYELMEZTETÉS: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a kezelő vagy a közelben tartózkodók sérülésének vagy halálának veszélye. VIGYÁZAT: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a vagyoni kár, illetve a termék vagy a környező terület károsodásának veszélye. Megjegyzés: További információt biztosít az adott helyzetben szükséges tennivalókról. Általános biztonsági utasítások FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ez a termék veszélyes, ha helytelenül használja, vagy ha nem vigyáz. A biztonsági utasítások be nem tartása sérüléssel vagy halállal járhat.

• A termék működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a termék alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

• Mindig megfontoltan és előrelátóan cselekedjen. Ha nem biztos benne, hogyan kell a terméket speciális helyzetben üzemeltetni, akkor hagyja abba a tevékenységet, és beszéljen a Husqvarna kereskedőjével a folytatás előtt.

• Ne feledje, hogy a kezelő felelős a másokat és a mások tulajdonát érő balesetekért is.

• Tartsa tisztán a terméket. Ügyeljen arra, hogy a jelek és címkék jól olvashatóak legyenek.

• Ne engedje, hogy használják a terméket, amíg nem gondoskodott róla, hogy elolvassák és megértsék a használati utasítás tartalmát.

• A terméket gyermekek nem használhatják.

• Tartsa távol a gyermekeket a munkavégzési területtől. Egy felelős felnőttnek mindig jelen kell lennie.

• Ne használja a terméket olyan személy, aki nem ismeri a kezelési utasítást.

• Csökkent fizikai vagy szellemi képességekkel rendelkező személy csak felügyelet mellett használhatja a terméket. Egy felelős felnőttnek mindig jelen kell lennie.

• Ne használja a terméket, ha fáradt, beteg, illetve alkohol, drog vagy gyógyszer hatása alatt áll. Ez negatív hatással van a látására, az éberségére, a koordinációjára és az ítélőképességére.

• Ne használja a terméket, ha hibás.

• Ne változtassa meg a terméket, vagy ne használja, ha feltehetőleg valaki más változtatásokat hajtott végre rajta.

• Ne módosítson a motorfordulatszám-szabályozás beállításán.

808 - 006 - 22.10.2021A munkaterület biztonsága

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A termék használata előtt távolítsa el a különböző tárgyakat, például ágakat, gallyakat és köveket a munkaterületről.

• A vágószerkezetnek ütköző tárgyak elrepülve személyek vagy tárgyak sérülését okozhatják. A közelben állókat és az állatokat tartsa biztonságos távolságban a terméktől.

• Ne használja a terméket rossz időben, például ködben, esőben, erős szélben, nagy hidegben, villámlás veszélyes esetén. A termék rossz időjárási körülmények között vagy nyirkos, nedves helyeken történő használata fárasztó. A rossz időjárás veszélyes körülményeket, például csúszós felületeket okozhat.

• Ügyeljen az olyan személyekre, tárgyakra és helyzetekre, amelyek akadályozzák a termék biztonságos üzemeltetését.

• Ügyeljen az olyan akadályokra, mint a gyökerek, kövek, gallyak, gödrök és árkok. A magas fű akadályokat rejthet.

• A lejtőkön levő fű nyírása veszélyes lehet. Ne használja a terméket 15 foknál meredekebb lejtőn.

• Az emelkedőknél/lejtőknél mindig oldalirányban működtesse a terméket. Ne haladjon felfelé vagy lefelé.

• Legyen körültekintő, ha olyan sarkok és tárgyak közelébe ér, amelyek gátolják a tiszta kilátást. Munkabiztonság FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ezt a terméket kizárólag füves pázsitok nyírására használja. A termék más feladatokra történő használata nem megengedett.

• Használjon személyi védőfelszerelést. Lásd: Személyi védőfelszerelés193. oldalon

• Mindenképpen legyen tisztában azzal, hogy vészhelyzet esetén hogyan kell gyorsan leállítani a motort.

• Soha ne indítsa el a motort zárt térben vagy gyúlékony anyag közelében. A motorból kijutó kipufogó füstök forrók és szikrákat tartalmazhatnak, amelyek tüzet okozhatnak.

• Ne használja a készüléket, hacsak a kés és az összes borítás nincs megfelelően rögzítve. A nem megfelelően rögzített kés kilazulhat, és személyi sérülést okozhat.

• Ügyeljen arra, hogy a kés ne ütközzön olyan tárgyakba, mint például kövek és gyökerek. Ez kárt tehet a késben, és meghajlíthatja a motor tengelyét. A meghajlott tengely erős rezgést okoz, és így nagyon nagy a kockázata annak, hogy a kés meglazul.

• Ha a kés valamilyen tárgynak ütközik vagy rezegni kezd, azonnal állítsa le a terméket. Húzza ki a gyújtáskábelt a gyújtógyertyából. Ellenőrizze, hogy a termék sérülésmentes-e. Javítsa meg a sérüléseket, vagy végeztesse el a szakszervizzel a javításokat.

• Amikor a motor működésben van, soha ne rögzítse tartósan a fékkart a fogantyúhoz.

• Helyezze a terméket stabil, vízszintes felületre, és kapcsolja be. Gondoskodjon arról, hogy a kés ne ütközzön se a talajba, se egyéb tárgyakba.

• Mindig maradjon a termék mögött, amikor működteti.

• A termék üzemeltetése során minden kerék legyen a talajon, és tartsa két kézzel a fogantyút. Tartsa távol kezét és lábát a forgó késektől.

• Ne döntse meg a terméket, ha a motor jár.

• Legyen óvatos, amikor hátrafelé húzza a terméket.

• Soha ne emelje fel a terméket, ha a motor jár. Ha fel kell emelnie a terméket, előbb kapcsolja ki a motort, és válassza le a gyújtásvezetéket a gyújtógyertyáról.

• Ne sétáljon hátrafelé a termék működtetése során.

• Állítsa le a motort, ha olyan területeken halad át, ahol nincs fű, például kavicsos, kövezett és aszfaltozott járdák.

• Ne fusson a termékkel, ha a motor jár. Mindig sétáljon a termék működtetése során.

• Mielőtt megváltoztatná a vágási magasságot, állítsa le a motort. Soha ne végezzen beállításokat, amikor a motor jár.

• Soha ne hagyja a terméket felügyelet nélkül járó motor esetén. Állítsa le a motort és győződjön meg arról, hogy a vágószerkezet nem forog. Biztonsági utasítások az üzemeltetéshez Személyi védőfelszerelés FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A személyi védőfelszerelés nem küszöböli ki teljes mértékben a sérülés kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset. A megfelelő felszerelés kiválasztásában kérje a kereskedő segítségét.

• 85 dB-nél magasabb zajszint esetén használjon hallásvédőt.

• Használjon nagy teherbírású, csúszásmentes bakancsot vagy cipőt. Ne használja nyitott cipőben vagy mezítláb a terméket.

• Viseljen vastag, hosszú szárú nadrágot.

• Viseljen védőkesztyűt, például a vágószerkezet felhelyezésekor, ellenőrzésekor vagy tisztításakor.

808 - 006 - 22.10.2021

193Biztonsági eszközök a terméken FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne használjon olyan terméket, amelynek hibásak a biztonsági eszközei.

• Rendszeresen ellenőrizze a biztonsági eszközöket. A biztonsági eszközök meghibásodása esetén vegye fel a kapcsolatot a Husqvarna szervizműhellyel. A vágóburkolat ellenőrzése A vágóburkolat csökkenti a termék rezgését és a kés okozta sérülések kockázatát.

• Vizsgálja meg a vágóburkolatot, hogy nincs rajta sérülés, például repedés. Akkumulátor (LC 347VE, LC 353VE)

meghibásodott akkumulátorral rendelkező fűnyíró kevésbé biztonságos. Csak a gyártó által jóváhagyott akkumulátort használjon. Az elektromos indítást az akkumulátor teszi lehetővé, mely egyúttal egy biztonsági berendezés, ami megakadályozza a fűnyíró véletlen elindítását. Ha karbantartási munkát végez, vagy felügyelet nélkül hagyja a gépet, távolítsa el az akkumulátort. A fékkar ellenőrzése A fékkar a motor leállítására szolgál. Ha elengedi a fékkart, a motor leáll.

• Indítsa be a motort, majd engedje el a fékkart. Ha a motor 3 másodpercen belül nem áll le, állíttassa be egy hivatalos Husqvarna szakszervizben a motorféket. (ábra 18) Kipufogódob A kipufogódob minimálisra csökkenti a zajszintet, és elvezeti a kipufogógázokat a kezelő közeléből. Hiányzó vagy hibás kipufogódob esetén ne használja a terméket. A hibás kipufogódob növeli a zajszintet és a tűzveszélyt. FIGYELMEZTETÉS:

kipufogódob erősen felhevül használat közben és után, illetve, amikor a motor alapjáraton működik. Legyen óvatos gyúlékony anyagok és/vagy gőzök közelében a tűzveszély elkerülése érdekében. A hangfogó ellenőrzése

• Rendszeresen ellenőrizze a kipufogódob megfelelő rögzítését és épségét. Üzemanyaggal kapcsolatos biztonság FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne indítsa be a terméket, ha üzemanyag vagy motorolaj került rá. Távolítsa el a nem kívánt üzemanyagot/motorolajat és hagyja megszáradni a terméket.

• Ha a kiömlött üzemanyag a ruhájára csöppent, öltözzön át azonnal.

• Ügyeljen arra, hogy ne kerüljön üzemanyag a testére, mert az sérülést okozhat. Ha üzemanyag került a testére, távolítsa el szappannal és vízzel.

• Ne indítsa be a motort, ha szivárog a motor. Vizsgálja meg rendszeresen a motort szivárgás szempontjából.

• Bánjon óvatosan az üzemanyaggal. Az üzemanyag gyúlékony, a gőzei robbanásveszélyesek, ezért súlyos, akár végzetes sérülést is okozhat.

• Ne lélegezze be az üzemanyag gőzeit, egészségkárosodást okozhatnak. Gondoskodjon megfelelő légáramlásról.

• Az üzemanyag vagy a motor közelében ne dohányozzon.

• Az üzemanyag vagy a motor közelébe ne tegyen forró tárgyakat.

• Ne tankoljon járó motornál.

• Várja meg a tankolással, amíg lehűl a motor.

• Tankolás előtt nyissa meg lassan a tanksapkát, engedje ki óvatosan a nyomást.

• Ne beltérben tankoljon. A nem elegendő mértékű légáramlás fulladás vagy szén-monoxid miatt egészségkárosodást, akár halált is okozhat.

• Húzza meg teljesen az üzemanyagtartály sapkáját. Ha az üzemanyagtartály sapkája nincs meghúzva, tűzveszélyt okozhat.

• Beindítás előtt vigye a terméket legalább 3 m távolságra a tankolás helyétől.

• Ne töltse teljesen tele az üzemanyagtartályt. Hő hatására az üzemanyag kitágul. Hagyjon egy kis helyet az üzemanyagtartály tetejénél. Biztonsági utasítások a karbantartáshoz FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A motorból származó kipufogógázok szén- monoxidot tartalmaznak, amely szagtalan, mérgező,

808 - 006 - 22.10.2021rendkívül veszélyes gáz. Ne indítsa be a motort

beltérben vagy zárt helyen.

• A termék karbantartása előtt állítsa le a motort, és húzza ki a gyújtáskábelt a gyújtógyertyából. A(z) LC 347VE, LC 353VE modell esetében szintén távolítsa el az akkumulátort.

• A vágószerkezet karbantartásakor használjon védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.

• A gyártó által nem jóváhagyott tartozékok és változtatások súlyos sérülést vagy halált okozhatnak. Ne végezzen módosításokat a terméken. Csak a gyártó által jóváhagyott tartozékokat használjon.

• Ha a karbantartást nem megfelelően és rendszeresen végezték el, nő a termék sérülésének és károsodásának kockázata.

• Csak a felhasználói kézikönyvben megadott karbantartást végezze el. Minden egyéb szervizelés csak hivatalos Husqvarna szervizműhely végezhet.

• Végeztesse a termék rendszeres szervizelését hivatalos Husqvarna szervizműhellyel.

• A sérült, kopott vagy törött alkatrészt cserélje ki. Összeszerelés Bevezető FIGYELMEZTETÉS: A termék összeszerelése előtt olvassa el a biztonságra vonatkozó fejezetet. A(z) LC 347VE, LC 353VE modell esetében szintén távolítsa el az akkumulátort. A fogantyú beállítása

1. Lazítsa meg az alsó csavarokat.

2. A gombokat a termék bal és jobb oldalán is

csúsztassa a hornyok alsó végébe. (ábra 19)

3. Állítsa a fogantyú magasságát a két lehetséges

4. A gombokat ütközésig csúsztassa a fogantyú

irányába, amíg egy kattanó hangot nem hall. (ábra 20)

5. Teljesen húzza meg a gombokat.

A termék szállítási pozícióba állítása

1. Lazítsa meg az alsó csavarokat.

2. A gombokat a termék bal és jobb oldalán is

csúsztassa a hornyok alsó végébe. (ábra 19)

3. Hajtsa előre a fogantyút. (ábra 21)

A termék működési pozícióba állítása

1. Hajtsa ki a fogantyút a legfelső pozícióba. (ábra 22)

2. A gombokat ütközésig csúsztassa a fogantyú

irányába, amíg egy kattanó hangot nem hall. (ábra 20)

3. Teljesen húzza meg a gombokat.

A fűgyűjtő doboz felszerelése

1. Rögzítse a fűgyűjtő keretét a fűzsákban úgy, hogy a

fűzsák merev része alul legyen. A keret fogantyúja a fűzsák tetején legyen. (ábra 23)

2. Illessze a fűgyűjtő keret alsó részét a fűgyűjtő alján

3. A kapcsokkal rögzítse a fűzsákot a fűgyűjtő

keretéhez. (ábra 24)

4. Emelje fel a hátsó burkolatot.

5. Csatlakoztassa a fűgyűjtőt a vázszekrény felső

6. Helyezze a fűgyűjtő alsó részét a fűkidobó

csatornába. (ábra 25) A mulcsozó dugó (tartozék) összeszerelése

1. Emelje fel a hátsó burkolatot, és vegye ki a fűgyűjtőt.

2. Helyezze a mulcsozódugót a fűkidobó csatornába.

3. Cserélje ki a kést a mulcsozókészlethez mellékelt

mulcsozókésre. Lásd Műszaki adatok203. oldalon

Fű vágása fűgyűjtő vagy mulcsozó dugó nélkül

• Emelje fel a hátsó burkolatot, és vegye ki a fűgyűjtőt.

• Ha van felszerelve mulcsozó dugó és mulcsozókés, szerelje le azokat.

• Zárja le a hátsó burkolatot, mielőtt használni kezdené a terméket. A termék használatakor a levágott fű a hátsó burkolat alatt ürül. Üzemeltetés Bevezető FIGYELMEZTETÉS: A termék működtetése előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet. Husqvarna Connect A Husqvarna Connect egy ingyenes mobilalkalmazás. A Husqvarna Connect alkalmazás kibővített funkciókat biztosít Husqvarna termékéhez:

808 - 006 - 22.10.2021 195• Bővebb termékinformációk.

• Információk és segítség a termékalkatrészekkel és a szervizeléssel kapcsolatban. A Husqvarna Connect használatának megkezdése

1. Töltse le az Husqvarna Connect alkalmazást

2. Regisztráljon egy fiókot a Husqvarna Connect

3. A termék csatlakoztatásához és regisztrálásához

kövesse a Husqvarna Connect alkalmazásban megjelenő utasításokat. Megjegyzés: A Husqvarna Connect alkalmazás nem érhető el minden piacon. További tájékoztatásért forduljon az illetékes szakszervizhez. A termék működtetése előtt

1. Olvassa el figyelmesen a használati utasítást, és

győződjön meg arról, hogy megértette a benne foglaltakat.

2. Vizsgálja meg a vágószerkezetet, hogy

megbizonyosodjon róla, hogy megfelelően van-e rögzítve és beállítva. Lásd: A vágószerkezet ellenőrzése198. oldalon

3. Ellenőrizze az olajszintet, és szükség esetén töltsön

be motorolajat. Lásd: Az olajszint ellenőrzése199. oldalon

4. Töltse fel az üzemanyagtartályt. Lásd:

Tankolás196. oldalon

Tankolás Ha elérhető, használjon környezetbarát/alkilát benzint. Ha környezetbarát/alkilát benzin nem áll rendelkezésre, használjon jó minőségű, legalább 90-es oktánszámú ólommentes vagy ólomtartalmú benzint. VIGYÁZAT: Ne használjon 90 RON (87 AKI) oktánszámúnál gyengébb benzint. Ezzel kárt tehet a termékben.

1. Lassan nyissa ki az üzemanyagtartály sapkáját,

hogy kiengedje a nyomást.

2. Töltsön fel lassan a tartályt az üzemanyagkannával.

Ha kiömlött az üzemanyag, törölje le egy kendővel, és hagyja, hogy a megmaradt üzemanyag felszáradjon.

3. Tartsa tisztán az üzemanyagtartály sapkájának

4. Húzza meg teljesen az üzemanyagtartály sapkáját.

Ha az üzemanyagtartály sapkája nincs meghúzva, tűzveszélyt okozhat.

5. Vigye legalább 3 m (10 láb) távolságra a terméket a

tankolás helyétől, mielőtt beindítaná. A vágási magasság beállítása A vágási magasság 6 különböző szintre állítható.

1. Mozgassa a vágási magasságot szabályozó kart

hátrafelé a vágási magasság csökkentéséhez.

2. Mozgassa a vágási magasságot szabályozó kart

előrefelé a vágási magasság növeléséhez. (ábra 27) VIGYÁZAT: Ne állítsa túl alacsonyra a vágási magasságot. A kések a talajba ütközhetnek, ha a pázsit felülete nem egyenletes. A termék elindítása

• Győződjön meg róla, hogy a gyújtáskábel csatlakozik a gyújtógyertyához. Manuális indítás (LC 247, LC 247S, LC 253S, LC 347V, LC 353V)

1. Maradjon a termék mögött.

2. Húzza a fékkart a fogantyúhoz. (ábra 28)

3. Fogja meg a berántókötél fogantyúját jobb kézzel.

4. Lassan húzza ki a berántókötelet, amíg ellenállást

5. Erőteljes mozdulattal rántsa be a motort.

FIGYELMEZTETÉS: Ne tekerje a berántókötelet a keze köré. Elektromos indítás (LC 347VE, LC 353VE)

1. Ellenőrizze, hogy az akkumulátor fel van töltve.

Lásd: Az akkumulátor első használata199. oldalon

2. Csatlakoztassa az akkumulátort a motorhoz. Az

akkumulátor egy kattanás kíséretében a helyére kattan. (ábra 29)

3. Maradjon a termék mögött, és tartsa a motorfékkart

(A) a fogantyúhoz. (ábra 30)

4. Tartsa lenyomva 3-5 másodpercig az elektromos

indítógombot (B). A motor beindul. Megjegyzés: Ha a motor nem indul be, várjon 1 percet, és próbálja meg ismét elindítani a terméket. A kerekeken levő meghajtó használata

• A kerékhajtás-kapcsoló karral rendelkező modellek esetén húzza a kerékhajtás-kapcsoló kart a felső fogantyú irányába. (ábra 31)

• A fordulatszám-szabályozóval rendelkező típusok esetében a fordulatszám-szabályozó kar előre mozdításával a fordulatszám növelhető, hátrafelé mozdításával pedig csökkenthető. (ábra 32)

• Mielőtt maga felé húzza a gépet, kapcsolja ki a meghajtást, és tolja előre a gépet kb. 10 cm-re.

808 - 006 - 22.10.2021• Engedje el a kerékhajtás kapcsoló kart, hogy

kikapcsolja a meghajtást, például amikor akadály közelébe ér. A termék leállítása

• A motor leállításához engedje el a fékkart. Az akkumulátor eltávolítása (LC 347VE & LC 353VE) A motor véletlen beindításának elkerülése érdekében távolítsa el az akkumulátort, amikor nem használja a fűnyírót.

• Nyomja meg a rögzítőgombot (A), és húzza ki egyenesen az akkumulátort. (ábra 33) Megfelelő eredmény elérése

• Használjon mindig éles kést. A tompa kés egyenetlen eredményt ad, és a fű vágási felülete megsárgul. Az éles kés egyben kevesebb energiát igényel, mint a tompa kés.

• Ne nyírjon le többet a fű hosszának ⅓-ánál. Először nagy vágási magasságot állítson be, és úgy nyírjon. Vizsgálja meg az eredményt, és csökkentse a vágási magasságot egy megfelelő szintre. Ha nagyon magas a fű, lassan és szükség esetén 2-szer nyírjon.

• Minden alkalommal más irányban haladjon, hogy ne alakuljanak ki sávok a pázsiton.

• Tartsa tisztán a vágóburkolatot. A vágóburkolat belső oldalán lerakódott fű és szennyeződés ronthatja a vágási eredményt. Lásd: A vágóburkolat belső felületének tisztítása198. oldalon

Karbantartás Bevezető FIGYELMEZTETÉS: Karbantartás előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet. A gépen végzett minden szerviz- és javítási munkálat szakképzettséget igényel. Garantáljuk a professzionális javítások és szervizelés lehetőségét. Ha viszonteladója nem szervizműhely, forduljon hozzájuk a legközelebbi szervizműhellyel kapcsolatban. Karbantartási terv VIGYÁZAT: A termék megdöntésekor ügyeljen arra, hogy a levegőszűrő a termék felfelé néző oldalán, ne pedig a föld felé néző oldalán legyen. Fennáll a motor károsodásának veszélye. VIGYÁZAT: Az elektromos indítással rendelkező típusok esetében a modell karbantartása, javítása vagy tisztítása előtt mindig távolítsa el az akkumulátort. A karbantartási intervallumok meghatározásakor a termék napi használatát feltételeztük. Az intervallum változik, ha a terméket nem napi rendszerességgel használja. A *-gal jelölt karbantartásokhoz az utasításokat lásd: Karbantartás197. oldalon

Karbantartás Naponta Havi Évszakon- ként Végezzen általános ellenőrzés X Ellenőrizze az olajszintet X Cserélje ki az olajat (először 5 óra használat után, majd minden 50 óra használat után)

Tisztítsa meg a terméket X Ellenőrizze a vágószerkezetet X Ellenőrizze a vágóburkolatot * X

Ha a terméket komoly terhelés vagy magas környezeti hőmérséklet mellett működtetik, cserélje ki a motorola- jat 25 óránként.

808 - 006 - 22.10.2021 197Karbantartás

Naponta Havi Évszakon- ként Ellenőrizze a fékkart * X Ellenőrizze a hangfogót * X Ellenőrizze a gyújtógyertyát. Szükség esetén tisztítsa meg vagy cse- rélje ki a gyújtógyertyát

Ellenőrizze a levegőszűrőt X Tisztítsa ki a légszűrőt

Cserélje ki a levegőszűrőt X Ellenőrizze az üzemanyagrendszert X Tisztítsa meg a hengeren lévő hűtőbordákat X Ellenőrizze és állítsa be a tengelykapcsoló bovdent. (LC 247S, LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE)

Általános ellenőrzés

• Ellenőrizze, hogy az anyák és csavarok megfelelően meg vannak-e szorítva a terméken. A termék külső tisztítása

• Kefével távolítsa el a leveleket, a füvet és az egyéb szennyeződéseket.

• Győződjön meg róla, hogy a motor tetején levő levegőbeömlő nyílás nincs eltömődve.

• Ne használjon nagynyomású mosót a termék tisztításához.

• Ha vízzel tisztítja a terméket, ne irányítsa a vízsugarat közvetlenül a motorra. A vágóburkolat belső felületének tisztítása

1. Ürítse ki a benzintartályt.

2. Fordítsa a terméket az oldalára a hangfogóval lefelé.

VIGYÁZAT: Ha a terméket a légszűrővel lefelé fordítva állítja, a motor károsodhat.

3. Mossa le vízzel a vágóburkolat belső felületét.

A vágószerkezet ellenőrzése FIGYELMEZTETÉS: A termék véletlen elindítását elkerülendő, húzza ki a gyújtáskábelt a gyújtógyertyából.

vágószerkezet karbantartásakor használjon védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.

1. Ellenőrizze a vágószerkezetet sérülés, repedés

szempontjából. Mindig cserélje ki a sérült vágószerkezetet.

2. Nézze meg a kést, hogy sérült-e vagy tompa-e.

Megjegyzés: A kés élezését követően ki kell egyensúlyozni. Végeztesse a kés élezését, cseréjét és kiegyensúlyozását szervizközponttal. Ha olyan akadályba ütközött, amely megállította a terméket, cserélje ki a sérült kést. Vizsgáltassa meg a szervizközpontban, hogy élezhető-e a kés, vagy pedig cserét igényel-e. A kés cseréje

1. Rögzítse a kést egy fadarabbal. (ábra 34)

2. Távolítsa el a késtartó csavart és a rugós alátétet.

3. Vegye le a korongot.

4. Ellenőrizze a késtámaszt és a késtartó csavart, hogy

5. Ellenőrizze a motor tengelyét, hogy nincs-e

6. Az új kés rögzítésekor a kés ferde vége a

vágóburkolat felé nézzen. (ábra 35)

7. Győződjön meg róla, hogy a kés igazodik a

motortengely középpontjához.

Végezze el gyakrabban a tisztítást poros környezet vagy a levegőben szálló törmelék jelenléte esetén. Ha a légszűrő erősen szennyezett, akkor cserélje ki. 198 808 - 006 - 22.10.20218. Rögzítse a kést egy fadarabbal. Helyezze fel a rugós alátétet, és húzza meg a csavart 70 Nm nyomatékkal. (ábra 36)

9. Forgassa meg a kést kézzel, és figyelje, hogy

szabadon forog-e. FIGYELMEZTETÉS: Használjon strapabíró kesztyűt. A kés nagyon éles, könnyen megvághatja magát.

10. Indítsa be a terméket, hogy tesztelje a kést. Ha a

kés nincs megfelelően rögzítve, a termékben rezgés tapasztalható, vagy a vágási eredmény nem kielégítő. Az olajszint ellenőrzése VIGYÁZAT: Ha az olajszint túlságosan alacsony, kár keletkezhet a motorban. Ellenőrizze az olajszintet, mielőtt elindítja a terméket.

1. Helyezze a terméket vízszintes talajra.

2. Vegye le az olajtartály sapkáját a rögzített

nívópálcával együtt.

3. Törölje le a nívópálcáról az olajat.

4. Tegye a nívópálcát teljesen az olajtartályba, hogy

pontos képet kapjon az olajszintről.

5. Vegye ki a nívópálcát.

6. Vizsgálja meg az olajszintet a nívópálcán.

7. Ha az olajszint alacsony, töltse fel a tartályt

motorolajjal, és ellenőrizze újra az olajszintet. Megjegyzés: Használjon egy tölcsért az olaj melléömlésének megelőzéséhez. A motorolaj cseréje FIGYELMEZTETÉS: A motorolaj rendkívül forró közvetlenül a motor leállítása után. Várja meg, amíg lehűl a motor, mielőtt leereszti az olajat. Ha motorolaj kerül a bőrére, vízzel és szappannal mossa le. (ábra 37)

1. Használja a terméket addig, amíg kiürül az

2. Húzza ki a gyújtáskábelt a gyújtógyertyából.

3. Vegye le az olajtartály sapkáját.

4. Tegyen egy tartályt a termék alá, hogy a motorolajat

5. Döntse meg a terméket, hogy az olajtartályból

kifolyjon a motorolaj.

6. Töltse fel az olajtartályt a(z)

Műszaki adatok203. oldalon részben ajánlott típusú, új motorolajjal.

7. Ellenőrizze az olajszintet. Lásd:

Az olajszint ellenőrzése199. oldalon

meghibásodott akkumulátorral rendelkező fűnyíró kevésbé biztonságos. Csak a gyártó által jóváhagyott akkumulátort használjon. Az elektromos indítást az akkumulátor teszi lehetővé, mely egyúttal egy biztonsági berendezés, ami megakadályozza a fűnyíró véletlen elindítását. Ha karbantartási munkát végez, vagy felügyelet nélkül hagyja a gépet, távolítsa el az akkumulátort. Az akkumulátor első használata VIGYÁZAT: Ne hagyja, hogy az akkumulátor lemerüljön. Ha az akkumulátor lemerül, az az akkumulátor károsodását okozhatja. Az első használat előtt fel kell tölteni az akkumulátort.

1. Csatlakoztassa az akkumulátortöltőt az

akkumulátorhoz, lásd: Az akkumulátor töltése199. oldalon

2. Várjon, amíg legalább 1 zöld LED világítani nem

3. Csatlakoztassa az akkumulátort a motorhoz, lásd:

Elektromos indítás (LC 347VE, LC 353VE)196. oldalon

Az akkumulátor töltése Ha csak 1 vagy 0 jelzőlámpa világít az akkumulátoron, fel kell tölteni az akkumulátort. Egy lemerült akkumulátor 2 óra alatt teljesen feltöltődik. A rövidebb ideig tartó töltés nem okoz kárt az akkumulátorban.

1. Csatlakoztassa az akkumulátortöltőt az

akkumulátorhoz. (ábra 38)

2. Csatlakoztassa az akkumulátortöltőt a hálózati

aljzathoz: 100-240 V, 50-60 Hz.

3. Először húzza ki a töltőt a hálózati aljzatból, majd

távolítsa el a töltőt az akkumulátorból. Az akkumulátortöltöttség állapota LED kijelző az akkumulátoron Állapot Az 1. LED pirosan villog. 1%-9% Az 1. LED folyamatos piros fénnyel világít. 10%-32% Az 1. LED zöld, a 2. LED pedig piros. 33%-54% Az 1. és 2. LED zöld, a 3. LED pedig piros. 55%-77%

808 - 006 - 22.10.2021 199LED kijelző az akkumulátoron Állapot

Az 1., 2. és 3. LED zöld, a 4. LED pe- dig piros. 78%-100% Jelzőlámpa az akkumulá- tortöltőn Állapot Folyamatos piros fény Az akkumulátor töltődik. Folyamatos zöld fény Az akkumulátor teljesen fel van töltve. A gyújtógyertya ellenőrzése. VIGYÁZAT: Használja mindig az előírt típusú gyújtógyertyát. A nem megfelelő gyújtógyertya károsíthatja a terméket.

• Vizsgálja meg a gyújtógyertyát, ha gyenge a motor, nehezen indul, vagy egyenetlen az alapjárata.

• A gyújtógyertya elektródái közötti lerakódások kialakulásának csökkentése érdekében tartsa be az alábbi utasításokat: a) gondoskodjon az alapjárati fordulatszám megfelelő beállításáról; b) gondoskodjon a megfelelő üzemanyag- keverékről; c) gondoskodjon a levegőszűrő tisztaságáról.

• Ha a gyújtógyertya piszkos, tisztítsa meg, és ellenőrizze, hogy a szikraköz megfelelő-e, lásd: Műszaki adatok203. oldalon . (ábra 39)

• Szükség esetén cserélje ki a gyújtógyertyát. Légszűrő A szennyezett levegőszűrő a motor sérülését vagy nem megfelelő működését okozhatja. Poros körülmények esetén gyakrabban végezze el a légszűrő karbantartását. A levegőszűrő cseréjének szükségességével kapcsolatos információkat lásd itt: Karbantartási terv197. oldalon

Megjegyzés: Mindig cserélje ki a sérült levegőszűrőt. A levegőszűrő eltávolítása és felszerelése (LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE) FIGYELMEZTETÉS: Használjon védőkesztyűt.

1. Nyomja be a légszűrő fedelén található füleket.

2. Óvatosan távolítsa el a légszűrő fedelét (A) a

3. Távolítsa el a légszűrőt (B). (ábra 40)

4. Ellenőrizze, hogy nem károsodott-e a légszűrő.

Cserélje ki a sérült levegőszűrőt.

5. Tisztítsa meg és ellenőrizze a levegőszűrőt. Lásd:

levegőszűrő megtisztítása200. oldalon

6. A beszerelést fordított sorrendben végezze el.

A levegőszűrő megtisztítása A szennyezett levegőszűrő a motor sérülését vagy nem megfelelő működését okozhatja. Poros körülmények esetén gyakrabban végezze el a légtisztító karbantartását. A levegőszűrő cseréjének szükségességével kapcsolatos információkat lásd: Karbantartási terv197. oldalon

1. Távolítsa el a levegőszűrő fedelét és a szűrőt.

2. Tisztítsa ki a szűrőt, sima felülethez ütögetve. A

levegőszűrő tisztításához ne használjon petróleumot vagy kerozint tartalmazó oldószert, illetve sűrített levegőt. Megjegyzés: A hosszú ideje használt levegőszűrőket nem lehet teljes mértékben megtisztítani. A légszűrőt rendszeres időközönként cserélje ki. A sérült levegőszűrőt mindig ki kell cserélni.

3. A levegőszűrő összeszerelésekor ügyeljen arra,

hogy a szűrő szorosan illeszkedjen a szűrőtartóba. Az üzemanyagrendszer ellenőrzése

• Vizsgálja meg az üzemanyagtartály sapkáját és a sapka tömítését, hogy ellenőrizze, nincs-e megsérülve.

• Vizsgálja meg az üzemanyag-vezetéket, hogy ellenőrizze, nincs-e szivárgás. Ha az üzemanyag- vezeték sérült, cseréltesse ki egy szervizműhellyel. A tengelykapcsoló bovden beállítása (LC 247S, LC 253S) Ha a hajtás lassúnak kezd tűnni, akkor be kell állítani a tengelykapcsoló bovdent.

1. A hajtási sebesség növelése érdekében forgassa el

a beállító csavart az óramutató járásával ellentétes irányba. Megjegyzés: Ha a hajtás be van kapcsolva, amikor nem húzza a kerékhajtás kapcsoló kart, meg kell hosszabbítani a bovdent.

2. A bovden meghosszabbításához, illetve a hajtás

sebességének csökkentéséhez forgassa el a beállító csavart az óramutató járásával megegyező irányba. (ábra 41) Ha a hajtás a beállítás után is lassú, cseréltesse ki a hajtó ékszíjat egy hivatalos szervizműhellyel.

808 - 006 - 22.10.2021A tengelykapcsoló bovden beállítása az

állítható sebességhez (LC 347V, LC 347VE, LC 353V, LC 353VE) Ha a motor jár és nem lehet a legalacsonyabb sebességre kapcsolni, akkor be kell állítani a fordulatszám-szabályozást.

1. A hajtási sebesség növelése érdekében forgassa el

a beállító csavart az óramutató járásával ellentétes irányba. Megjegyzés: Ha a hajtás be van kapcsolva, amikor nem működteti a fordulatszám-szabályozást, meg kell hosszabbítani a bovdent.

2. A bovden meghosszabbításához, illetve a hajtás

sebességének csökkentéséhez forgassa el a beállító csavart az óramutató járásával megegyező irányba. (ábra 41) Ha a hajtás a beállítás után is lassú, cseréltesse ki a hajtó ékszíjat egy hivatalos szervizműhellyel. Motorral kapcsolatos hibaelhárítás Probléma Lehetséges ok Megoldás A motor nem indul. A gyújtáskábel nincs megfelelően csatla- koztatva. Csatlakoztassa a gyújtáskábelt a gyújtó- gyertyához. Kiürült az üzemanyagtartály. Töltse fel az üzemanyagtartályt a megfe- lelő típusú üzemanyaggal. Az olaj régi. Engedje le az üzemanyagtartályt és a karburátort. Töltse fel friss benzinnel. Szennyeződés került a karburátorba vagy az üzemanyag-vezetékbe. Tisztítsa meg a karburátort és/vagy az üzemanyag-vezetéket. Meghibásodott a gyújtógyertya. Állítsa be a szikraközt, tisztítsa meg vagy cserélje ki a gyújtógyertyát. Üzemanyag került a gyújtógyertyára. Tisztítsa meg a gyújtógyertyát. A motor nem áll le. A leállító mechanizmus hibás. Húzza ki a gyújtáskábelt a gyújtógyertyá- ból. Bízza hivatalos szervizműhelyre a termék javítását. A motor nem egyenletesen jár. A gyújtáskábel nincs megfelelően csatla- koztatva. Csatlakoztassa a gyújtáskábelt a gyújtó- gyertyához. Szennyeződés van az üzemanyag-veze- tékben, vagy az üzemanyag lejárt. Tisztítsa meg az üzemanyag-vezetéket. Töltse fel az üzemanyagtartályt a megfe- lelő típusú új üzemanyaggal. Eltömődés van az üzemanyagtartály sapkájában. Tisztítsa meg az üzemanyagtartály sap- káját. Víz vagy szennyeződés van az üzema- nyagrendszerben. Eressze le az üzemanyagtartályt. Töltse fel az üzemanyagtartályt a megfelelő tí- pusú új üzemanyaggal. Piszkos a levegőszűrő. Légszűrő tisztítása. Be kell állítani a karburátort. A karburátor beállítását végeztesse el a hivatalos szakszervizben. A motor túl forró. Túl alacsony a motorolajszint. Töltse fel a motort olajjal. A levegőáramlás nem elegendő. Tisztítsa meg a levegőszűrőt és a leve- gőszűrő házát. Be kell állítani a karburátort. A karburátor beállítását végeztesse el a hivatalos szakszervizben.

808 - 006 - 22.10.2021 201Probléma Lehetséges ok Megoldás

Időnként kihagy a gyújtás, amikor a motor nagy sebes- séggel üzemel. A gyújtógyertya szikraköze túl kicsi. Állítsa be a szikraközt. A motor szokatlan hangokat bocsát ki normál terhelés mel- lett. A benzin típusa nem megfelelő. Engedje le az üzemanyagtartályt és a karburátort. Töltse fel friss benzinnel. Lásd: Az üzemanyagrendszer ellenőrzé- se200. oldalon . Ha a probléma továbbra is fennáll, lépjen kapcsolatba a helyi szervizzel. Alapjáraton nem egyenletes a motor járása. A gyújtógyertya piszkos, hibás vagy túl nagy a szikraköz. Állítsa be a szikraközt, vagy cserélje ki a gyújtógyertyát. Be kell állítani a karburátort. Állítsa be a karburátort. Piszkos a levegőszűrő. Légszűrő tisztítása. Szállítás, tárolás és ártalmatlanítás Szállítás és raktározás

• A termék és az üzemanyag tárolásához és szállításához győződjön meg róla, hogy nincsenek szivárgások vagy gőzök. Szikra vagy nyílt láng, például elektromos készülékektől vagy kazánoktól, tüzet okozhat.

• Mindig engedélyezett tartályokat használjon az üzemanyag tárolására és szállítására.

• Ha a terméket hosszabb ideig tárolja, ürítse ki az üzemanyagtartályt. A felesleges üzemanyagot adja le egy erre kijelölt gyűjtőponton.

• Biztonságosan rögzítse a terméket szállítás során, a sérülés és baleset elkerülése érdekében.

• Tartsa a terméket zárható helyen, ahol gyermek vagy jogosulatlan személy nem férhet hozzá.

• Tartsa a terméket száraz és fagymentes helyen. Az akkumulátor és a töltő szállítása és tárolása

• Ne vegye ki az akkumulátort, amíg a termék álló helyzetbe és lehűlt állapotba nem kerül. Az akkumulátor eltávolításához tartsa lenyomva az akkumulátor tetején található gombot, és vegye ki a nyílásából.

• Ha a tárolási idő 30 napnál hosszabb, töltse fel az akkumulátort, amíg több mint 3 zöld fény nem világít.

• Három havonta egyszer töltse fel az akkumulátort, hogy megelőzze a károsodását.

• Az akkumulátort és az akkumulátortöltőt 5 °C és 40 °C közötti hőmérsékleten kell tárolni. A magasabb hőmérséklet vagy a magas hőmérsékletű hőforrások, például a tűz, károsíthatják az akkumulátort.

• Ne szerelje szét az elemet.

• Ne merítse teljesen vízbe az akkumulátort. Tartsa az akkumulátort száraz, hűvös helyen, ahol megfelelő a légáramlás.

• Ha az akkumulátor szagot áraszt, forró, vagy ha a hő hatására az akkumulátor működés, tárolás vagy töltés közben deformálódik, vegye ki az akkumulátort, és ne használja.

• A károsodás elkerülése érdekében ügyeljen arra, hogy szállítás közben az akkumulátor és az akkumulátortöltő rögzítve legyen.

• Ügyeljen arra, hogy az akkumulátortöltő ne váljon túl meleggé. Hulladékkezelés

• Kövesse a helyi újrahasznosítási előírásokat és a vonatkozó szabályozásokat.

• A használt vagy felesleges vegyi anyagot, például a motorolajat vagy a fagyállót, adja le egy szervizközpontban vagy egy erre kijelölt gyűjtőponton.

• A már nem használt terméket, küldje vissza a Husqvarna kereskedőhöz, vagy adja le egy újrahasznosítási ponton.

• Adja le az akkumulátort egy szervizközpontban vagy egy erre kijelölt gyűjtőponton. 202 808 - 006 - 22.10.2021Műszaki adatok LC 247 LC 247S LC 253S Motor Márka Husqvarna Husqvarna Husqvarna Típus HS 139A HS 139A HS 166A Motortípus Egyhengeres, 4 ütemű, kényszerített Léghűtéses, OHV Egyhengeres, 4 ütemű, kényszerített Léghűtéses, OHV Egyhengeres, 4 ütemű, kényszerített Léghűtéses, OHV Lökettérfogat, cm

Fordulatszám, ford./perc 2900 2900 2900 Névleges motorteljesítmény, kW

2,2 2,2 2,75 Gyújtásrendszer Gyújtógyertya Husqvarna HQT-7 Husqvarna HQT-7 Husqvarna HQT-7 Elektródahézag, mm 0,7-0,8 0,7-0,8 0,7-0,8 Üzemanyag- és olajozási rendszer Motor kenési típusa Fröcsköléses Fröcsköléses Fröcsköléses Üzemanyagtartály űrtartalma, l 1 1 1 Olajtartály űrtartalma, l 0,5 0,5 0,5 Motorolaj

Hangteljesítményszint, mért dB (A) érték 95 95 97 Hangteljesítményszint, garantált, L

dB (A) 96 96 98 Zajszintek

Hangnyomásszint a felhasználó fülénél, dB (A)

A motor feltüntetett névleges teljesítménye az adott motormodell tipikus legyártott motorjának a J1349/ ISO1585 sz. SAE-szabvány szerint mért átlagos nettó teljesítménye (a megadott fordulatszám mellett). A so- rozatgyártott motorok esetén ez az érték eltérő lehet. A végső termékbe épített motor tényleges leadott telje- sítménye az üzemi fordulatszámtól, a környezeti körülményektől és egyéb értékektől függ.

Ha SAE-30 típusú olajat használnak +5 °C alatti hőmérsékleten, fennáll a kockázata, hogy az nem képes biz- tosítani a motor megfelelő kenését. Ez a motor sérülését okozhatja. Az alacsony hőmérséklet mellett alkalma- zandó megfelelő olajtípusra vonatkozóan lásd: A motorolaj cseréje199. oldalon

A környezetben a 2000/14/EK sz. EK irányelvvel összhangban hangteljesítményként mért zajkibocsátás

A zajnyomásszintre vonatkozó jelentési adatok az 1,2 dB (A) tipikus statisztikus ingadozásával (szórásával) rendelkeznek.

Felső rezgésfogantyú, m/s

2,7 2,7 3,9 Vágófelszerelés Vágási magasság, mm 20-75 20-75 20-75 Vágószélesség, mm 470 470 530 Vágórendszer Gyűjtés/BioClip

hátsó kidobás Gyűjtés/BioClip

hátsó kidobás Gyűjtés/BioClip

hátsó kidobás Kés – standard Gyűjtés, 5882755-10 Gyűjtés, 5882755-10 Gyűjtés, 5797972-10 Kés – tartozék Mulch 5882757-10 Mulch 5882757-10 Mulch 5889039-10 Fűgyűjtő űrtartalma, l 55 55 60 Meghajtás Önjárás sebessége, km/h – 4 4 Rendszerindítás Elektromos indítószerkezet Nem Nem Nem Akkumulátor - - - LC 347V LC 347VE LC 353V LC 353VE Motor Márka Husqvarna Husqvarna Husqvarna Husqvarna Típus HS 166A HS 166AE HS 166A HS 166AE Motortípus Egyhengeres, 4 ütemű, kénysze- rített Léghűtéses, OHV Egyhengeres, 4 ütemű, kénysze- rített Léghűtéses, OHV Egyhengeres, 4 ütemű, kénysze- rített Léghűtéses, OHV Egyhengeres, 4 ütemű, kénysze- rített Léghűtéses, OHV Lökettérfogat, cm

Fordulatszám, ford./perc 2900 2900 2900 2900 Névleges motorteljesítmény, kW

A rezgésszintre vonatkozó jelentési adatok 0,2 m/s

tipikus statisztikus ingadozással (szórással) rendelkez- nek.

A motor feltüntetett névleges teljesítménye az adott motormodell tipikus legyártott motorjának a J1349/ ISO1585 sz. SAE-szabvány szerint mért átlagos nettó teljesítménye (a megadott fordulatszám mellett). A so- rozatgyártott motorok esetén ez az érték eltérő lehet. A végső termékbe épített motor tényleges leadott telje- sítménye az üzemi fordulatszámtól, a környezeti körülményektől és egyéb értékektől függ. 204 808 - 006 - 22.10.2021LC 347V LC 347VE LC 353V LC 353VE Üzemanyag- és olajozási rendszer Motor kenési típusa Fröcsköléses Fröcsköléses Fröcsköléses Fröcsköléses Üzemanyagtartály űrtartalma, l 1,0 0,9 1,0 0,9 Olajtartály űrtartalma, l 0,7-0,8 0,7-0,8 0,7-0,8 0,7-0,8 Motorolaj

Tömeg Üres tartályokkal, kg 30,5 31,5 32,0 33,0 Zajkibocsátás

Hangteljesítményszint, mért dB (A) érték

Hangteljesítményszint, garantált, L

Hangnyomásszint a felhasználó fülé- nél, dB (A)

Felső rezgésfogantyú, m/s

3,5 3,5 3,9 3,9 Vágófelszerelés Vágási magasság, mm 20-75 20-75 20-75 20-75 Vágószélesség, mm 470 470 530 530 Vágórendszer Gyűjtés/BioClip

hátsó kidobás Gyűjtés/BioClip

hátsó kidobás Gyűjtés/BioClip

hátsó kidobás Gyűjtés/BioClip

hátsó kidobás Kés – standard Gyűjtés, 5882755-10 Gyűjtés, 5882755-10 Gyűjtés, 5797972-10 Gyűjtés, 5797972-10 Kés – tartozék Mulch 5882757-10 Mulch 5882757-10 Mulch 5889039-10 Mulch 5889039-10 Fűgyűjtő űrtartalma, l 55 55 60 60 Meghajtás Önjárás sebessége, km/h 2,8-5,0 2,8-5,0 2,8-5,0 2,8-5,0 Rendszerindítás Elektromos indítószerkezet Nem Igen Nem Igen

Ha SAE-30 típusú olajat használnak +5 °C alatti hőmérsékleten, fennáll a kockázata, hogy az nem képes biz- tosítani a motor megfelelő kenését. Ez a motor sérülését okozhatja. Az alacsony hőmérséklet mellett alkalma- zandó megfelelő olajtípusra vonatkozóan lásd: A motorolaj cseréje199. oldalon

A környezetben a 2000/14/EK sz. EK irányelvvel összhangban hangteljesítményként mért zajkibocsátás

A zajnyomásszintre vonatkozó jelentési adatok az 1,2 dB (A) tipikus statisztikus ingadozásával (szórásával) rendelkeznek.

A rezgésszintre vonatkozó jelentési adatok 0,2 m/s

tipikus statisztikus ingadozással (szórással) rendelkez- nek.

808 - 006 - 22.10.2021 205LC 347V LC 347VE LC 353V LC 353VE

Akkumulátor - Lítium-ion, 12 V/ 15,7 Wh - Lítium-ion, 12 V/ 15,7 Wh 206 808 - 006 - 22.10.2021EK megfelelőségi nyilatkozat EK megfelelőségi nyilatkozat A Husqvarna AB, SE-561 82 Huskvarna, Svédország, tel: +46-36-146500, kijelenti, hogy a Husqvarna fűnyírók LC 247, LC 247S, LC 253S, LC 347V, LC 347VE, LC 353V és LC 353VE modelljei a 2021xxxxxxx sorozatszámmal kezdődően megfelelnek az EGK TANÁCSA IRÁNYELVEINEK:

• a 2006. május 17-i, „gépekre vonatkozó” 2006/42/EK sz. irányelv

• a 2014. február 26-i, „elektromágneses megfelelőséggel kapcsolatos” irányelv 2014/30/EU

• a 2000. május 8-i, „környezeti zajkibocsátással kapcsolatos” irányelv 2000/14/EK

• a 2011. június 8-i, „az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozására” vonatkozó irányelv 2011/65/EU. A zajkibocsátásra vonatkozó tájékoztatást lásd a Műszaki adatok című fejezetben. A következő szabványok kerültek alkalmazásra:

Eltérő rendelkezés hiányában a fenti szabványok a legutóbb közzétett verziókat jelölik. Bejelentett tanúsítási szervezet: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala az EGK TANÁCSA 2000. május 8-i, a környezet zajszennyezésével foglalkozó, 2000/14/EK sz. IRÁNYELVÉNEK VI. melléklete értelmében megfelelőségértékelési jelentéseket adott ki. Huskvarna, 30.09.2021 Claes Losdal, Fejlesztési Igazgató/Kertművelési termékek (a Husqvarna AB hivatalos képviselője és a műszaki dokumentációk felelőse)
