HASZNÁLATI ÚTMUTATÓ LC 141i HUSQVARNA

• Bevezető p. 309
• Biztonság p. 313
• Összeszerelés p. 321
• Üzemeltetés p. 323
• Karbantartás p. 328
• Hibaelhárítás p. 330
• Szállítás, tárolás és ártalmatlanítás p. 332
• Műszaki adatok p. 333

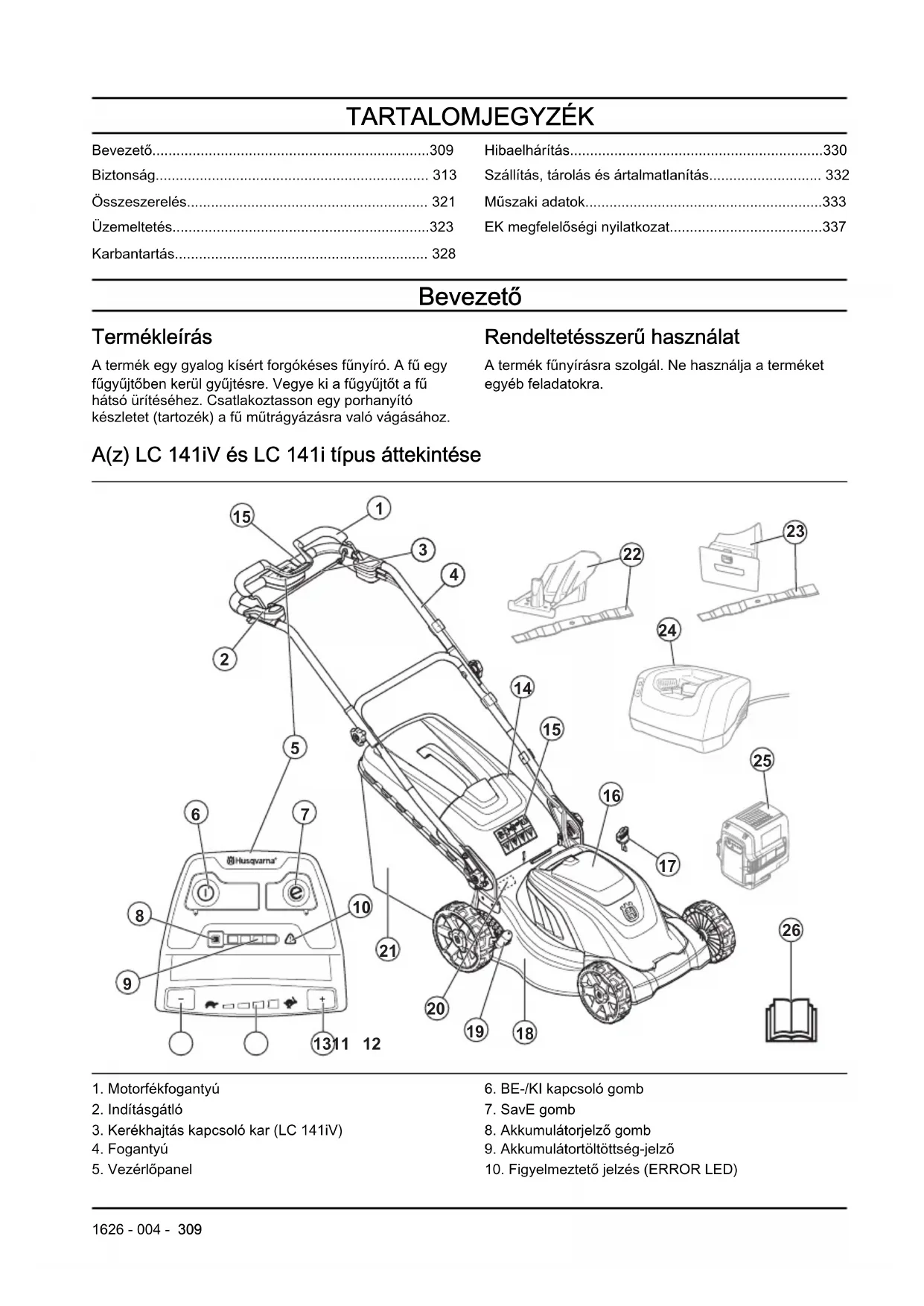

• EK megfelelőségi nyilatkozat Bevezető Termékleírás A termék egy gyalog kísért forgókéses fűnyíró. A fű egy fűgyűjtőben kerül gyűjtésre. Vegye ki a fűgyűjtőt a fű hátsó ürítéséhez. Csatlakoztasson egy porhanyító készletet (tartozék) a fű műtrágyázásra való vágásához. Rendeltetésszerű használat A termék fűnyírásra szolgál. Ne használja a terméket egyéb feladatokra. A(z) LC 141iV és LC 141i típus áttekintése p. 337

3. Kerékhajtás kapcsoló kar (LC 141iV)

6. BE-/KI kapcsoló gomb

8. Akkumulátorjelző gomb

9. Akkumulátortöltöttség-jelző

10. Figyelmeztető jelzés (ERROR LED)

1626 - 004 - 30911. Sebesség csökkentése gomb (LC 141iV)

12. Sebesség kijelző (LC 141iV)

13. Sebesség növelése gomb (LC 141iV)

17. Biztonsági kulcs

19. Vágási magasságot szabályozó kar

22. Porhanyító készlet (tartozék a(z) LC 141iV típushoz)

23. Porhanyító készlet (tartozék a(z) LC 141i típushoz)

24. Akkumulátortöltő (tartozék)

25. Akkumulátor (tartozék)

26. Kezelői kézikönyv

Az LC 141C áttekintése

10. Vágási magasságot szabályozó kar

11. Mulcs dugó (tartozék)

13. Kezelői kézikönyv

A termék szimbólumai A kezelőre és a közelben állókra is vonatkozó sérülés és halál kockázata áll fenn, amennyiben a terméket nem megfelelően és 310 1626 - 004 -körültekintően használják. Olvassa el a használati utasítást, és a termék használatba vétele előtt győződjön meg róla, hogy megértette a benne foglaltakat. A személyeket és állatokat tartsa biztonságos távolságban a munkaterülettől. Legyen óvatos a kivetett és visszapattanó tárgyakkal. Figyelmeztetés: Tartsa távol kezét és lábát a forgó késektől. Figyelmeztetés: Tartsa távol kezét és lábát a forgó alkatrészektől. Karbantartás előtt vegye ki a biztonsági kulcsot. (LC 141iV/LC 141i modell) Karbantartás előtt húzza ki a termék tápkábelét a csatlakozóaljzatból. (LC 141C modell) IPX1 – A termék csepegő víz elleni védett (LC 141iV/LC 141i modell) IPX4 – A termék fröccsenő víz elleni védett (LC 141C modell) Ügyeljen rá, hogy a termékre ne essen rá az eső (LC 141iV/LC 141i modell) Figyelmeztetés: A terméket ne működtesse a tápkábelen áthaladva, mert ez áramütést, illetve a termék károsodását okozhatja. (LC 141C modell) Ez a termék megfelel a vonatkozó EK irányelveknek. Az Európai Közösség irányelvének megfelelő környezeti zajkibocsátás. A termék kibocsátási adatai megtalálhatók a Műszaki adatok című fejezetben és a címkén. Egyenáram. 36 V 1626 - 004 - 311Kettős szigetelés. A termék újra- hasznosítását elektromos és elektronikus berendezések újrahasznosítá- sára szolgáló ponton kell el- végezni. (Kizá- rólag Európára vonatkozik) Indítási eljárás az LC 141iV/ LC 141i modell esetében: nyomja meg az ON/OFF gom- bot, lazítsa meg az indítás- gátlót, nyomja lefelé a motor- fékfogantyút. Indítási eljárás az LC 141C modell esetében: lazítsa meg az indításgátlót, nyomja lefelé a motorfékfogantyút. A leállításhoz engedje el a motorfékfogantyút. Lassú Gyors Beolvasható kód Megjegyzés: A terméken szereplő többi jel/címke egyes piacok specifikus vizsgáztatási követelményeire vonatkozik. Termékszavatosság A termékszavatosságra vonatkozó jogszabályok értelmében nem vagyunk felelősek a termékeink által okozott károkért az alábbi esetekben:

• a termék javítását helytelenül végezték;

• a termék javítása nem a gyártótól származó vagy általa jóváhagyott alkatrészekkel történt;

• a terméket nem a gyártótól származó vagy általa jóváhagyott kiegészítővel szerelték fel;

• a termék javítását nem hivatalos szakszerviz vagy jóváhagyott egyéb szerviz végezte.

1626 - 004 -Biztonság Biztonsági meghatározások A figyelmeztetések, óvintézkedések és megjegyzések a használati utasítás kiemelten fontos részeire hívják fel a figyelmet. FIGYELMEZTETÉS: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a kezelő vagy a közelben tartózkodók sérülésének vagy halálának veszélye. VIGYÁZAT: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a vagyoni kár, illetve a termék vagy a környező terület károsodásának veszélye. Megjegyzés: További információt biztosít az adott helyzetben szükséges tennivalókról. Általános biztonsági utasítások

termék használata előtt olvassa el az alábbi figyelmeztetéseket.

Ez a termék veszélyes, ha helytelenül használja, vagy ha nem vigyáz. A biztonsági utasítások be nem tartása sérüléssel vagy halállal járhat.

A termék működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a termék alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

Mindig megfontoltan és előrelátóan cselekedjen. Ha nem biztos benne, hogyan kell a terméket speciális helyzetben üzemeltetni, akkor hagyja abba a tevékenységet, és beszéljen a Husqvarna kereskedőjével a folytatás előtt.

Ne feledje, hogy a kezelő felelős a másokat és a mások tulajdonát érő balesetekért is.

Tartsa tisztán a terméket. Ügyeljen arra, hogy a jelek és címkék jól olvashatóak legyenek.

Soha ne engedje, hogy gyermekek vagy a kezelési utasításokat nem ismerő személyek használják a készüléket. A helyi rendelkezések adott esetben kezelési korhatárt szabhatnak meg

Csökkent fizikai vagy szellemi képességekkel rendelkező személy csak felügyelet mellett használhatja a 1626 - 004 - 313terméket. Egy felelős felnőttnek mindig jelen kell lennie.

Ne használja a terméket, ha fáradt, beteg, illetve alkohol, drog vagy gyógyszer hatása alatt áll. Ez negatív hatással van a látására, az éberségére, a koordinációjára és az ítélőképességére.

Ne használja a terméket, ha hibás.

Ne változtassa meg a terméket, vagy ne használja, ha feltehetőleg valaki más változtatásokat hajtott végre rajta. A munkaterület biztonsága

termék használata előtt olvassa el az alábbi figyelmeztetéseket.

A termék használata előtt távolítsa el a különböző tárgyakat, például ágakat, gallyakat és köveket a munkaterületről.

A vágószerkezetnek ütköző tárgyak elrepülve személyek vagy tárgyak sérülését okozhatják. A közelben állókat és az állatokat tartsa biztonságos távolságban a terméktől.

Ne használja a terméket rossz időben, például ködben, esőben, erős szélben, nagy hidegben, villámlás veszélyes esetén. A termék rossz időjárási körülmények között vagy nyirkos, nedves helyeken történő használata fárasztó. A rossz időjárás veszélyes körülményeket, például csúszós felületeket okozhat.

Ügyeljen az olyan személyekre, tárgyakra és helyzetekre, amelyek akadályozzák a termék biztonságos üzemeltetését.

Ügyeljen az olyan akadályokra, mint a gyökerek, kövek, gallyak, gödrök és árkok. A magas fű akadályokat rejthet.

A lejtőkön levő fű nyírása veszélyes lehet. Meredek lejtőkön/emelkedőkön ne nyírjon füvet. Ne használja a terméket 15 foknál meredekebb lejtőn.

Lejtős terepen rendkívül óvatosan váltson irányt. Az emelkedőknél/lejtőknél mindig oldalirányban működtesse a terméket. Ne haladjon felfelé vagy lefelé.

Legyen körültekintő, ha olyan sarkok és tárgyak közelébe ér,

1626 - 004 -amelyek gátolják a tiszta kilátást. Munkabiztonság

termék használata előtt olvassa el az alábbi figyelmeztetéseket.

Ezt a terméket kizárólag füves pázsitok nyírására használja. A termék más feladatokra történő használata nem megengedett.

Használjon személyi védőfelszerelést. Lásd: Személyi védőfelszerelés316. oldalon

Mindenképpen legyen tisztában azzal, hogy vészhelyzet esetén hogyan kell gyorsan leállítani a motort.

Ne működtesse a terméket esős vagy nedves körülmények között. A termékbe jutó víz növeli az áramütés kockázatát.

Ne használja a készüléket, hacsak a kés és az összes borítás nincs megfelelően rögzítve. A nem megfelelően rögzített kés kilazulhat, és személyi sérülést okozhat.

Ügyeljen arra, hogy a kés ne ütközzön olyan tárgyakba, mint például kövek és gyökerek. Ez kárt tehet a késben, és meghajlíthatja a motor tengelyét. A meghajlott tengely erős rezgést okoz, és így nagyon nagy a kockázata annak, hogy a kés meglazul.

Ha a kés valamilyen tárgynak ütközik vagy rezegni kezd, azonnal állítsa le a terméket. Állítsa le a motort, fordítsa a biztonsági kulcsot „0” állásba, és vegye ki az akkumulátort (LC 141iV és LC 141i modell), vagy húzza ki a tápkábelt (LC 141C modell). Ellenőrizze, hogy a termék sérülésmentes-e. Javítsa meg a sérüléseket, vagy végeztesse el a szakszervizzel a javításokat.

Amikor a motor működésben van, soha ne rögzítse tartósan a motorfékfogantyút a fogantyúhoz.

Helyezze a terméket stabil, vízszintes felületre, és kapcsolja be. Gondoskodjon arról, hogy a kés ne ütközzön se a talajba, se egyéb tárgyakba.

Mindig maradjon a termék mögött, amikor működteti.

A termék üzemeltetése során minden kerék legyen a talajon, és tartsa két kézzel a fogantyút. Tartsa távol kezét és lábát a forgó késektől. 1626 - 004 - 315• Ne döntse meg a terméket, ha a motor jár.

Legyen óvatos, amikor hátrafelé húzza a terméket.

Soha ne emelje fel a terméket, ha a motor jár. Ha fel kell emelnie a terméket, előbb állítsa le a motort, fordítsa a biztonsági kulcsot „0” állásba, és vegye ki az akkumulátort (LC 141iV és LC 141i modell), vagy húzza ki a tápkábelt (LC 141C modell).

Ne sétáljon hátrafelé a termék működtetése során.

Állítsa le a motort, ha olyan területeken halad át, ahol nincs fű, például kavicsos, kövezett és aszfaltozott járdákon.

Ne fusson a termékkel, ha a motor jár. Mindig sétáljon a termék működtetése során.

Mielőtt megváltoztatná a vágási magasságot, állítsa le a motort. Soha ne végezzen beállításokat, amikor a motor jár.

Soha ne hagyja a terméket felügyelet nélkül járó motor esetén. Állítsa le a motort és győződjön meg arról, hogy a vágószerkezet nem forog. Biztonsági utasítások az üzemeltetéshez Személyi védőfelszerelés

termék használata előtt olvassa el az alábbi figyelmeztetéseket.

A személyi védőfelszerelés nem küszöböli ki teljes mértékben a sérülés kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset. A megfelelő felszerelés kiválasztásában kérje a kereskedő segítségét.

Használjon nagy teherbírású, csúszásmentes bakancsot vagy cipőt. Ne használja nyitott cipőben vagy mezítláb a terméket.

Viseljen vastag, hosszú szárú nadrágot.

Viseljen védőkesztyűt, például a vágószerkezet felhelyezésekor, ellenőrzésekor vagy tisztításakor. Biztonsági eszközök a terméken FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne használjon olyan terméket, amelynek hibásak a biztonsági eszközei.

1626 - 004 -• Rendszeresen ellenőrizze a biztonsági eszközöket. A biztonsági eszközök meghibásodása esetén vegye fel a kapcsolatot a Husqvarna szervizműhellyel. A vágóburkolat ellenőrzése A vágóburkolat csökkenti a termék rezgését és a kés okozta sérülések kockázatát.

• Vizsgálja meg a vágóburkolatot, hogy nincs rajta sérülés, például repedés. Motorfékfogantyú A motorfékfogantyú a motor leállítására szolgál. Ha elengedi a motorfékfogantyút, a motor leáll. A motorfék ellenőrzéséhez indítsa el a motort, majd engedje el a motorfékfogantyút. Ha a motor 3 másodpercen belül nem áll le, állíttassa be egy hivatalos Husqvarna szakszervizben a motorféket. Biztonsági kulcs (LC 141iV és LC 141i modell) A biztonsági kulcs az akkumulátorfedél alatt helyezkedik el. A biztonsági kulcs csatlakoztatja a motort ellátó akkumulátort.

• A biztonsági kulcs ellenőrzéséhez indítsa be, majd állítsa le a motort.

• Ha a biztonsági kulcs megfelelően működik, a motor csak akkor indul el, ha a kulcs az „1” állásba van fordítva. Az indításgátló ellenőrzése Bizonyosodjon meg arról, hogy az indításgátló megakadályozza a motor elindulását.

1. Nyomja a motorfékfogantyút a fogantyú irányába. Az

indításgátló megakadályozza a mozgást.

2. Nyomja kifelé az indításgátlót.

3. Engedje ki az indításgátlót, és győződjön meg arról,

hogy az visszatér alaphelyzetbe. A tápkábeltartó használata (LC 141C modell) A tápkábeltartó csökkenti a csatlakozóaljzat és a tápkábel feszülését. A tápkábeltartó csökkenti továbbá az elesés kockázatát is.

1. Képezzen kis hurkot a tápkábelből.

2. Illessze a hurkot a tápkábeltartóban lévő nyílásba.

3. Helyezze a hurkot a horogra.

4. A tápkábel meghúzásával feszítse meg a hurkot a

horgon. Az akkumulátorral kapcsolatos biztonsági előírások

termék használata előtt olvassa el az alábbi figyelmeztetéseket.

A Husqvarna tölthető akkumulátorokat csak a 1626 - 004 - 317kompatibilis Husqvarna termékek tápellátására használja. Ne használja az akkumulátort más eszközök áramforrásaként, mivel ez balesetveszélyes.

Ne használjon nem újratölthető akkumulátorokat.

Elektromos áramütés veszélye. Ne csatlakoztassa az akkumulátorsarukat kulcsokhoz, érmékhez, csavarokhoz vagy egyéb fémhez. Ez az akkumulátor rövidzárlatát okozhatja.

Ne tegyen tárgyakat az akkumulátor szellőzőnyílásaiba.

Tartsa távol az akkumulátort a közvetlen napsütéstől, hőtől és nyílt lángtól. Az akkumulátor felrobbanhat, és súlyos égési, illetve vegyi égési sérüléseket okozhat.

Tartsa az akkumulátort esős, nedves környezettől távol.

Tartsa az akkumulátort mikrohullámoktól és magas nyomástól távol.

Soha ne próbálkozzon az akkumulátor szétszerelésével vagy széttörésével.

Ha az akkumulátor szivárog, ne hagyja, hogy a folyadék bőrre vagy szembe kerüljön. Ha a folyadékhoz ért, nagy mennyiségű vízzel tisztítsa meg az adott testfelületet, és forduljon orvoshoz.

Az akkumulátort -10 °C és 40 °C közötti hőmérsékleten használja.

Soha ne tisztítsa vízzel az akkumulátort vagy az akkumulátortöltőt. Lásd:

akkumulátor és az akkumulátortöltő tisztítása329. oldalon

Ne használjon meghibásodott vagy sérült akkumulátort.

A tárolás során tartsa az akkumulátorokat távol a fém tárgyaktól, például szegektől, érméktől, ékszerektől. Az akkumulátortöltő készülék biztonsága

termék használata előtt olvassa el az alábbi figyelmeztetéseket.

A QC akkumulátortöltőket csak a Husqvarna csereakkumulátorok töltésére használja.

Áramütés vagy rövidzárlat veszélye. Ne tegyen tárgyakat a töltő szellőzőnyílásaiba. Ne próbálkozzon az akkumulátortöltő szétszerelésével. Ne érintsen

1626 - 004 -a töltő csatlakozóihoz fémtárgyat. Használjon jóváhagyott hálózati aljzatot.

A termék működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a termék alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

Rendszeresen ellenőrizze, hogy az akkumulátortöltő tápkábele nem sérült-e, és hogy nincs rajta repedés.

Ne emelje fel az akkumulátortöltőt a tápkábelnél fogva. Az akkumulátortöltő fali aljzatból történő kihúzásához a dugaszt húzza. Ne a hálózati tápkábelt húzza.

Tartsa távol a hálózati tápkábelt és a hosszabbítókábelt a víztől, az olajtól és az éles élektől. Ügyeljen rá, hogy a kábel ne csípődjön be ajtóba, korlátba vagy hasonló tárgyba. Ilyen esetben a töltő feszültség alá kerülhet.

Soha ne tisztítsa vízzel az akkumulátortöltőt.

Az akkumulátortöltőt 8 éven felüli gyermekek, illetve csökkent fizikai, érzékelési vagy szellemi képességekkel rendelkező, vagy az akkumulátortöltő működtetésében járatlan személyek is használhatják, amennyiben ezt felügyelet mellett teszik, illetve ismerik a készülék biztonságos működtetésének módját és az azzal járó veszélyeket. Gyermekek nem játszhatnak az akkumulátortöltővel. Gyermekek csak felügyelet mellett végezhetnek tisztítást és karbantartást.

Ne töltsön nem újratölthető akkumulátorokat a töltővel.

Ne használja az akkumulátortöltőt gyúlékony anyagok vagy olyan anyagok közelében, amelyek korróziót okozhatnak. Ne takarja le a töltőkészüléket. Amennyiben a töltő füstölni vagy égni kezdene, húzza ki a dugóját.

Ne használjon meghibásodott vagy sérült akkumulátortöltőt.

Az akkumulátort csak jó szellőzésű helyiségben, 1626 - 004 - 319napfénytől távol töltse. Ne töltse az akkumulátort nedves körülmények között. A tápkábel biztonságos használata Az LC 141C modell esetében.

Legfeljebb 30 mA kikapcsolóáramra beszabályozott maradékáram- korlátozó készülék (R.C.D.) alkalmazása javasolt. 100%- os biztonság még maradékáram-korlátozó készülék használata esetén sem garantálható, ezért mindenkor be kell tartani a biztonságos munkaeljárásokat. Minden használat előtt ellenőrizze a maradékáram-korlátozó készüléket.

Ha a tápkábel szakadt vagy a szigetelése sérült, azonnal válassza le a készüléket az elektromos hálózatról.

Ne érintse meg a szakadt vagy sérült tápkábelt, amíg ki nem húzta a készülék csatlakozóját az aljzatból.

Ne próbálja megjavítani a szakadt vagy sérült kábelt. Szereljen fel új kábelt. Biztonsági utasítások a karbantartáshoz FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

Az LC 141iV, LC 141i modell esetében: A véletlen beindítás elkerülése érdekében karbantartáskor fordítsa a biztonsági kulcsot „0” állásba, és távolítsa el az akkumulátort. A karbantartás megkezdése előtt várjon legalább 5 másodpercet.

Az LC 141C modell esetében: A véletlen beindítás elkerülése érdekében a karbantartás során húzza ki a tápkábelt.

A termék élettartamának növelése és a balesetveszély elkerülése érdekében végezze el szakszerűen a karbantartási műveleteket. Bízza hivatalos szervizműhelyre a professzionális javítást. Bővebb információért forduljon a legközelebbi szakszervizhez.

Csak a felhasználói kézikönyvben megadott karbantartást végezze el. Komolyabb beavatkozásokat csak hivatalos szakszerviz végezhet.

A vágószerkezet használata során viseljen strapabíró védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.

A legjobb és legbiztonságosabb

1626 - 004 -teljesítmény érdekében tartsa a vágóéleket élesen és tisztán.

Rendszeresen ellenőriztesse a gépet a szakszervizzel, és végeztesse el a szükséges beállításokat és javításokat.

A sérült, kopott vagy törött alkatrészt cserélje ki.

Kövesse a tartozékcserére vonatkozó utasításokat. Kizárólag a gyártótól származó tartozékokat használja.

Ha nincs használatban, tartsa a terméket, az akkumulátort és az akkumulátortöltőt elkülönítve egy száraz, beltéri és zárt területen. Gondoskodjon róla, hogy gyermekek és felhatalmazással nem bíró személyek ne férhessenek hozzá a termékhez, az akkumulátorhoz és az akkumulátortöltőhöz. Összeszerelés Bevezető FIGYELMEZTETÉS: A termék összeszerelése előtt olvassa el a biztonságra vonatkozó fejezetet. FIGYELMEZTETÉS: Az LC 141iV, LC 141i modell esetében: A véletlen beindítás elkerülése érdekében az összeszereléskor fordítsa a biztonsági kulcsot „0” állásba, vegye ki az akkumulátort, és várjon legalább 5 másodpercet. Az LC 141C modell esetében: A véletlen beindítás elkerülése érdekében az összeszerelés során húzza ki a tápkábelt. A fogantyú összeszerelése

1. Nyomja át a csavart (A) a fogantyún (B), a műanyag

alátéten (C) és a fogantyú tartókonzolján (D).

2. Húzza meg teljesen az anyát (E).

3. Nyomja át a csavart (F) az alátéten (G) és a

fogantyú tartókonzolján.

4. Húzza meg teljesen a gombot (H).

1626 - 004 - 3215. Igazítsa össze a fogantyú nyílásait az alsó fogantyú nyílásaival, majd rögzítse a csavarokat, alátéteket és gombokat. Teljesen húzza meg a gombokat.

6. A kábeltartók segítségével rögzítse a kábeleket a

fogantyúhoz. Megjegyzés: Győződjön meg róla, hogy a kábelek nem túl feszesek. Ha a kábelek túlságosan feszesek, a fogantyú szállítási helyzetbe történő összehajtásakor megsérülhetnek.

7. Helyezze a kábeleket a fogantyú aljánál lévő

horogra. A fogantyúmagasság beállítása

1. Lazítsa meg az alsó csavarokat.

2. Távolítsa el a bal és jobb oldalon található

gombokat, alátéteket és csavarokat.

3. A fogantyú 2 különböző magasságba állítható.

Helyezze a csavarokat a 2 lyuk egyikébe a bal és jobb oldalon.

4. Rögzítse a csavarokat, alátéteket és gombokat.

5. A gombokat ütközésig csúsztassa a fogantyú

irányába, amíg egy kattanó hangot nem hall. Teljesen húzza meg a gombokat. A fűgyűjtő doboz felszerelése

1. Nyomja kifelé, majd lefelé a 2 szállítótokot.

1626 - 004 -2. Csatlakoztassa a fűgyűjtő felső részét a fűgyűjtőalsó részéhez. Rögzítse a fűgyűjtő keretet akapcsokkal.3. Emelje fel a hátsó burkolatot.4. Csatlakoztassa a fűgyűjtőn levő kampókat avázszekrény felső széléhez. A mulcsozókészlet összeszerelése 1. Emelje fel a hátsó burkolatot, és vegye ki a fűgyűjtőt.2. Helyezze a mulcsozódugót a fűkidobó csatornába.Az „A” típusú mulcsozódugó az LC 141i és LC 141Cmodellekkel használható. A B típus az LC 141iVmodellhez való.

3. Zárja vissza a hátsó burkolatot.4. Cserélje ki a kést a kombinált késre, lásd:

A kés eltávolítása és cseréje330. oldalon

Üzemeltetés Bevezető FIGYELMEZTETÉS: A termék működtetése előtt el kell olvasnia és megkell értenie a biztonságról szóló fejezetet. Husqvarna Connect A Husqvarna Connect egy ingyenes mobilalkalmazás. AHusqvarna Connect alkalmazás kibővített funkciókatbiztosít Husqvarna termékéhez:• Bővebb termékinformációk.• Információk és segítség a termékalkatrészekkel és aszervizeléssel kapcsolatban. A Husqvarna Connect használatának megkezdése 1. Töltse le a Husqvarna Connect alkalmazástmobileszközére.2. Regisztráljon egy fiókot a Husqvarna Connectalkalmazásban.3. A termék csatlakoztatásához és regisztrálásáhozkövesse a Husqvarna Connect alkalmazásbanmegjelenő utasításokat. A termék működési pozícióba állítása Ha a fogantyú szállítási és tárolási helyzetbe van hajtva(Lásd: A termék szállítási pozícióba állítása332. oldalon ), kövesse az alábbi lépéseket a fogantyúműködési pozícióba állításához.1626 - 004 - 3231. Emelje fel a fogantyút, amíg az alsó fogantyú működési helyzetben nem rögzül.

2. Az alsó gombokat ütközésig csúsztassa a fogantyú

irányába, amíg egy kattanást nem hall.

3. Húzza meg a gombokat.

4. Emelje fel a felső fogantyút, és húzza meg a

gombokat. A vágási magasság beállítása

1. Mozgassa a vágási magasságot szabályozó kart

hátrafelé a vágási magasság növeléséhez.

2. Mozgassa a vágási magasságot szabályozó kart

előrefelé a vágási magasság csökkentéséhez.

VIGYÁZAT: Ne állítsa túl alacsonyra a vágási magasságot. A kések a talajba ütközhetnek, ha a pázsit felülete nem egyenletes. Akkumulátor FIGYELMEZTETÉS: Az akkumulátor használata előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet. Olvassa el figyelmesen az akkumulátorhoz és az akkumulátortöltőhöz mellékelt használati útmutatót is. Akkumulátorállapot A kijelző jelzi az akkumulátor töltöttségét, valamint azt, hogy van-e valami probléma az akkumulátorral. Az akkumulátortöltöttség jelzése 5 másodpercig látható a termék kikapcsolása, illetve az akkumulátorjelző gomb megnyomása után. Hiba esetén az akkumulátor figyelmeztető lámpája világít. Lásd: Akkumulátor330. oldalon

LED lámpák Akkumulátorállapot Minden LED világít Teljes töltöttség (75– 100%) Az 1., 2. és 3. LED világít Az akkumulátor töltöttsé- ge 50–75%-os Az 1. és 2. LED világít Az akkumulátor töltöttsé- ge 25–50%-os 324 1626 - 004 -LED lámpák Akkumulátorállapot Az 1. LED világít Az akkumulátor töltöttsé- ge 0–25%-os Az 1. LED villog. Az akkumulátor lemerült. Töltse fel az akkumulátort. Az akkumulátor töltése Az első használat előtt töltse fel az akkumulátort. Az akkumulátor gyárilag csak 30%-ra van feltöltve. Megjegyzés: Az akkumulátortöltőt a típustáblán szereplő feszültségű és frekvenciájú áramforráshoz kell csatlakoztatni. Ha az akkumulátor hőmérséklete 50 °C felett van, a töltés nem indul el. Az akkumulátortöltő csökkenti az akkumulátor hőmérsékletét, mielőtt megkezdené annak töltését.

1. Csatlakoztassa az akkumulátortöltőhöz való

tápkábel egyik végét az akkumulátortöltő aljzatához.

2. Csatlakoztassa az akkumulátortöltőhöz való

tápkábel másik végét egy földelt hálózati aljzathoz. Egyszer zölden felvillan a töltő LED-je.

3. Helyezze az akkumulátort a töltőbe. Az akkumulátor

és a töltő közötti helyes érintkezésről a töltőn lévő zöld lámpa világítása tanúskodik.

4. Ha az akkumulátoron az összes LED világít, az

akkumulátor teljesen fel van töltve. Az akkumulátort legfeljebb 24 óráig töltse.

5. Az akkumulátortöltő fali aljzatból történő

kihúzásához a dugaszt húzza, ne a tápkábelt.

6. Vegye ki az akkumulátort a töltőből.

Akkumulátortöltési állapot A Husqvarna lítiumion-akkumulátorok bármilyen töltöttségi szintnél tölthetők vagy használhatók. Ez nem árt az akkumulátornak. A teljesen feltöltött akkumulátor a töltőkészülékben hagyva sem veszít a töltöttségéből. LED-es kijelző Töltési állapot Az 1. LED villog. 0%–25% Az 1. LED világít, a 2. LED villog 25%–50% Az 1. és 2. LED világít, a

50%–75% Az 1., 2. és 3. LED világít, a 4. LED villog. 75%–100% Az 1., 2., 3. és 4. LED vi- lágít Teljesen feltöltve Az LC 141iV és LC 141i működtetése A termék elindítása

1. Helyezze a feltöltött akkumulátort az

akkumulátorrekeszbe.

2. Állítsa a biztonsági kulcsot „1” állásba.

3. Maradjon a termék mögött.

4. Nyomja meg a vezérlőpanel ON/OFF gombját (A),

ekkor a zöld LED (B) felgyullad.

1626 - 004 - 3255. Oldja ki az indításgátlót.

6. Nyomja a motorfékfogantyút a fogantyú irányába.

A kerekeken levő meghajtó használata

• LC 141iV modell. A meghajtás indításához húzza a kerékhajtás kapcsoló kart a fogantyú irányába.

• A vezérlőpanel + és - gombjainak megnyomásával 4 lépésben állíthatja a haladási sebességet.

• Engedje el a kerékhajtás kapcsoló kart, hogy kikapcsolja a meghajtást, például amikor akadály közelébe ér. A SavE funkció használata A termék akkumulátorkímélő funkcióval (SavE) rendelkezik, amely hosszabb üzemidőt biztosít.

1. A funkció elindításához nyomja meg a SavE gombot

2. A funkció leállításához nyomja meg ismét a SavE

gombot. A zöld LED (B) kialszik. A SavE funkció automatikusan leáll, ha a talajkörülmények nagyobb teljesítményt követelnek meg. A SavE funkció automatikusan bekapcsol, ha a talajkörülmények lehetővé teszik. Nagy terhelésű üzemmód funkció Ha a termékkel hosszú vagy nedves füvet vág, a motor automatikusan növeli a fordulatszámot. A motor normál módba tér vissza, ha a nincs szükség nagy terhelésre. A termék leállítása A termék automatikusan leáll, ha 10 percig nem használja. Mindig állítsa a biztonsági kulcsot „0” állásba, ha a terméket felügyelet nélkül hagyja.

1. A motor leállításához engedje fel a

2. Nyomja meg a vezérlőpanel ON/OFF gombját (A),

ekkor a zöld LED (B) kialszik.

3. Nyissa fel az akkumulátorfedelet, és fordítsa a

biztonsági kulcsot „0” állásba.

1626 - 004 -4. Az akkumulátor eltávolításához nyomja meg a két kioldógombot, és húzza ki az akkumulátort.

5. Töltse fel a gyenge töltöttségű akkumulátort. További

tudnivalókat lásd: Az akkumulátor töltése325. oldalon

Az LC 141C működtetése Elfogadott kábel választása (LC 141C) Megjegyzés: Az Egyesült Királyságban kizárólag a termékhez mellékelt 16 m-es hosszabbítókábelt használja. Egyéb országok esetén tekintse át az alábbi információkat. Ha hosszabbítókábelt használ, annak meg kell felelnie az alábbi táblázatban szereplő minimális keresztmetszetre vonatkozó előírásoknak: Feszültség Kábel hosz- sza Kereszt- metszet 220-240 V / 50 Hz Max. 20 m 1,5 mm

• Hálózati kábelek és hosszabbító zsinórok a helyi Husqvarna kültéri termékekre szakosodott hivatalos márkaszervizben kaphatók.

• Kizárólag kültéri használatra tervezett, az alábbi szabványok közül legalább az egyiknek megfelelő hosszabbítókábeleket használjon: Normál gumi (60245 IEC 53), normál PVC (60227 IEC 53) vagy normál PCP (60245 IEC 57)

• A sérülések és a veszély elkerülése végett, ha tápkábel megsérült, azt a gyártónak, szervizműhelynek vagy képzett szakembernek kell kicserélnie. A termék elindítása

1. Csatlakoztassa a tápkábelt a fogantyú alatti aljzatba.

2. Helyezze a tápkábelt a tápkábeltartóba. Lásd az

tápkábeltartó használata (LC 141C modell)317. oldalon fejezetet.

3. Maradjon a termék mögött.

4. Oldja ki az indításgátlót.

1626 - 004 - 3275. Nyomja a motorfékfogantyút a fogantyú irányába. A termék leállítása

1. A motor leállításához engedje fel a

2. Húzza ki a tápkábelt a hálózati aljzatból, majd a

termékből. VIGYÁZAT: Egyenesen húzza ki a dugaszt. Ne a hálózati tápkábelt húzza. Megfelelő eredmény elérése

• Használjon mindig éles kést. A tompa kés egyenetlen eredményt ad, és a fű vágási felülete megsárgul. Az éles kés egyben kevesebb energiát igényel, mint a tompa kés.

• Ne nyírjon le többet a fű hosszának ⅓-ánál. Először nagy vágási magasságot állítson be, és úgy nyírjon. Vizsgálja meg az eredményt, és csökkentse a vágási magasságot egy megfelelő szintre. Ha nagyon magas a fű, lassan és szükség esetén 2-szer nyírjon.

• Minden alkalommal más irányban haladjon, hogy ne alakuljanak ki sávok a pázsiton. Karbantartás Bevezető FIGYELMEZTETÉS: Karbantartás előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet. A gépen végzett minden szerviz- és javítási munkálat szakképzettséget igényel. Garantáljuk a professzionális javítások és szervizelés lehetőségét. Ha viszonteladója nem szervizműhely, forduljon hozzájuk a legközelebbi szervizműhellyel kapcsolatban. Karbantartási terv A karbantartási intervallumok meghatározásakor a termék napi használatát feltételeztük. Az intervallum változik, ha a terméket nem napi rendszerességgel használja. A * szimbólummal jelölt karbantartási műveletekkel kapcsolatban lásd: Biztonsági eszközök a terméken316. oldalon

328 1626 - 004 -LC 141iV, LC 141i és LC 141C Minden használat során Havonta Évsza- konként Végezzen általános ellenőrzést. X Tisztítsa meg a terméket. X Ellenőrizze az indításgátlót *. X Ellenőrizze, hogy nem hibásak-e a termék biztonsági eszközei *. X Ellenőrizze a vágószerkezetet. X Ellenőrizze a vágóburkolatot *. X Ellenőrizze a motorfékfogantyút *. X Csak az LC 141iV és LC 141i Minden használat során Havonta Évsza- konként Győződjön meg az ON/OFF gomb megfelelő, hibátlan működéséről. X Ellenőrizze, nem sérült-e az akkumulátor. X Ellenőrizze az akkumulátor töltöttségét. X Ellenőrizze, működnek-e az akkumulátor kioldógombjai, és megfelelően rögzül-e az akkumulátor a termékben.

Ellenőrizze az akkumulátortöltő épségét; győződjön meg arról, hogy megfelelően működik-e.

Ellenőrizze az akkumulátor és a termék közötti csatlakozásokat. Ellenőrizze az akkumulátor és az akkumulátortöltő közötti csatlakozásokat is.

Általános ellenőrzés

• Ellenőrizze, hogy az anyák és csavarok meg vannak-e szorítva a terméken.

• Ellenőrizze, hogy a termék kábelei úgy helyezkednek-e el, hogy ne tudjanak megsérülni. A termék tisztítása

• A műanyag részeket tiszta, száraz törlőkendővel tisztítsa.

• A termék tisztításához ne használjon vizet. A víz az akkumulátorba vagy a motorba jutva azok rövidzárlatát vagy a termék károsodását okozhatja.

• Ne használjon nagynyomású mosót a termék tisztításához.

• Ne irányítsa a vízsugarat közvetlenül a motorra.

• Kefével távolítsa el a leveleket, a füvet és az egyéb szennyeződéseket. Az akkumulátor és az akkumulátortöltő tisztítása VIGYÁZAT: Soha ne tisztítsa vízzel az akkumulátort vagy az akkumulátortöltőt.

• Mielőtt az akkumulátort a töltőkészülékbe helyezné, győződjön meg róla, hogy az akkumulátor és az akkumulátortöltő tiszta és száraz-e.

• Az akkumulátorsaruk tisztítását sűrített levegővel vagy egy puha és száraz ruhával végezze.

• Az akkumulátor és a töltőkészülék felületének tisztítását puha és száraz ruhával végezze. A vágószerkezet ellenőrzése FIGYELMEZTETÉS: Az LC 141iV és LC 141i modell esetében: A véletlen beindítás elkerülése érdekében fordítsa a biztonsági kulcsot „0” állásba, vegye ki az 1626 - 004 - 329akkumulátort, és várjon legalább 5 másodpercet. Az LC 141C modell esetében: A véletlen beindítás elkerülése érdekében húzza ki a tápkábelt.

vágószerkezet karbantartásakor használjon védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.

1. Ellenőrizze a vágószerkezetet sérülés, repedés

szempontjából. Mindig cserélje ki a sérült vágószerkezetet.

2. Nézze meg a kést, hogy sérült-e vagy tompa-e.

Megjegyzés: A kés élezését követően ki kell egyensúlyozni. Végeztesse a kés élezését, cseréjét és kiegyensúlyozását szervizközponttal. Ha olyan akadályba ütközött, amely megállította a terméket, cserélje ki a sérült kést. Vizsgáltassa meg a szervizközpontban, hogy élezhető-e a kés, vagy pedig cserét igényel-e. A kés eltávolítása és cseréje

1. Rögzítse a kést egy fadarabbal.

2. Távolítsa el a késtartó csavart.

4. Ellenőrizze a késtámaszt és a késtartó csavart, hogy

5. Ellenőrizze a motor tengelyét, hogy nincs-e

6. Az új kés rögzítésekor a kés ferde vége a

vágóburkolat felé nézzen.

7. Győződjön meg róla, hogy a kés igazodik a

motortengely középpontjához.

8. Rögzítse a kést egy fadarabbal. Helyezze fel a rugós

alátétet, és húzza meg a csavart 20 Nm nyomatékkal.

9. Forgassa meg a kést kézzel, és figyelje, hogy

szabadon forog-e. FIGYELMEZTETÉS: Használjon strapabíró kesztyűt. A kés nagyon éles, könnyen megvághatja magát.

10. Indítsa be a terméket, hogy tesztelje a kést. Ha a

kés nincs megfelelően rögzítve, a termékben rezgés tapasztalható, vagy a vágási eredmény nem kielégítő. Hibaelhárítás Akkumulátor LED az akkumulátoron Ok Megoldás A zöld LED villog. Az akkumulátor feszültsége ala- csony. Töltse fel az akkumulátort. Lásd: Az akkumulátor töltése325. oldalon

330 1626 - 004 -LED az akkumulátoron Ok Megoldás Villog a hibajelző LED. Az akkumulátor töltöttségi szintje ala- csony. Töltse fel az akkumulátort. Lásd: Az akkumulátor töltése325. oldalon

A munkakörnyezet hőmérséklete túl magas vagy túl alacsony. Az akkumulátort -10 °C és 40 °C közötti hőmér- sékleten használja. Túlfeszültség. Győződjön meg róla, hogy a hálózati feszültség megegyezik-e a termék adattábláján szereplő fe- szültségértékkel. Vegye ki az akkumulátort a töltőből. Várjon 5 má- sodpercet, majd próbálja újra feltölteni az akkumu- látort. Ha a probléma továbbra is fennáll, lépjen kapcsolatba egy hivatalos szakszervizzel. A hibajelző LED világít. Túl nagy a cellák közötti különbség (1 V). Forduljon egy hivatalos szakszervizhez. Akkumulátortöltő LED az akkumulátor- töltőn Ok Megoldás Villog a hibajelző LED. A munkakörnyezet hőmérséklete túl magas vagy túl alacsony. Az akkumulátortöltőt 5 °C és 40 °C közötti hőmérsékle- ten használja. A hibajelző LED vi- lágít. Forduljon egy hivatalos szakszervizhez. Vezérlőpanel A jelen szakaszban nem ismertetett hibák esetén forduljon a szakszervizhez. 1626 - 004 - 331Billentyűzet Lehetséges hibák Lehetséges megoldás Villog a hibajelző LED A motor túlterhelt Növelje a vágási magasságot. Lásd: A vágási ma- gasság beállítása324. oldalon

A motor fordulatszáma túlságosan le- csökken, végül a motor leáll A motor vezérlése túl forró Állítsa le a motort, és várjon, amíg lehűl A kést valami akadályozza. A véletlen beindítás elkerülése érdekében fordítsa a biztonsági kulcsot „0” állásba, vegye ki az akku- mulátort, és várjon legalább 5 másodpercet. Győ- ződjön meg róla, hogy a kés szabadon tud forogni. Ha a probléma továbbra is fennáll, lépjen kapcso- latba egy hivatalos szakszervizzel Akkumulátorhiba, vagy nincs jel az akkumulátortól Helyezze be megfelelően az akkumulátort, és el- lenőrizze az akkumulátorcsatlakozót. Ha az akku- mulátoron lévő hibajelző LED villog, lásd: Akku- mulátor330. oldalon

A termék leáll Az akkumulátor töltöttségi szintje ala- csony Töltse fel az akkumulátort. Lásd: Az akkumulátor töltése325. oldalon

Akkumulátorcsatlakozó hiba Vizsgálja meg az akkumulátor csatlakozóját Szállítás, tárolás és ártalmatlanítás A termék szállítási pozícióba állítása

1. Amennyiben fel van helyezve, távolítsa el a

2. Lazítsa meg a gombokat a felső fogantyún, majd

hajtsa le a fogantyút.

3. Lazítsa meg az alsó csavarokat.

4. A gombokat a termék bal és jobb oldalán is

csúsztassa a hornyok alsó végébe.

5. Hajtsa előre a fogantyút.

332 1626 - 004 -Szállítás

• A mellékelt lítium-ion akkumulátorokra a veszélyes anyagokra vonatkozó jogszabályok követelményei érvényesek.

• Kereskedelmi szállításnál be kell tartani a csomagoláson és címkéken szereplő speciális előírásokat.

• Ügyeljen rá, hogy betartsa a veszélyes anyagokra vonatkozó jogszabályokat a termék szállításra való előkészítésekor. Az esetleges helyi jogszabályokat is be kell tartani.

• Szállításhoz mindig vegye ki az akkumulátort.

• Tegyen ragasztószalagot az akkumulátor csatlakozóira, és gondoskodjon róla, hogy az akkumulátor ne mozdulhasson el a szállítás során.

• Szállításkor rögzítse a terméket. Tárolás

• Tároláshoz mindig vegye ki az akkumulátort.

• A baleset megelőzése érdekében tároláskor az akkumulátor ne csatlakozzon a termékhez.

• Az akkumulátortöltőt zárt, száraz helyen tárolja.

• Az akkumulátort és az akkumulátortöltőt száraz helyen tárolja, ahol nem alakul ki nedvesség vagy fagy.

• A tárolás során csatlakoztassa le az akkumulátort az akkumulátortöltőtől.

• Ne tartsa az akkumulátort olyan helyen, ahol elektrosztatikus töltés lehet jelen. Ne tartsa az akkumulátort fém dobozban.

• Olyan helyen tárolja az akkumulátort, ahol a hőmérséklet mindig 5 és 25 °C közé esik, és védve van a napfénytől.

• Olyan helyen tárolja az akkumulátortöltőt, ahol a hőmérséklet mindig 5 és 45 °C közé esik, és védve van a napfénytől.

• A hosszú ideig való tárolás előtt győződjön meg róla, hogy az akkumulátor legalább 30–50%-os töltöttségű.

• Tartsa a terméket, az akkumulátort és az akkumulátortöltőt gyermekektől és jogosulatlan személyektől elzárt területen.

• A hosszú ideig való tárolás előtt tisztítsa meg a terméket, és végezze el annak teljes karbantartását. Hulladékként való kezelés A terméken vagy a csomagolásán található szimbólum azt jelzi, hogy ezt a terméket nem szabad a háztartási hulladék közé helyezni. A megfelelő újrafeldolgozó pontra el kell juttatni az elektromos és elektronikus berendezések hasznosítása érdekében. A termék megfelelő kezelésének biztosításával segíthet kiküszöbölni azokat a környezetre és az emberre gyakorolt potenciális negatív hatásokat, amelyeket a termék helytelen hulladékkezelése okozhat. A termék újrahasznosításával kapcsolatban az önkormányzat, a hulladékártalmatlanítási szolgáltatást végző vállalkozás, illetve a terméket értékesítő szakkereskedés nyújthat részletesebb tájékoztatást. Műszaki adatok Technical data LC 141iV, LC 141i LC 141iV LC 141i Cutting motor Motor type BLDC (brushless) 36V BLDC (brushless) 36V Motor speed – SavE, rpm 2700 2700 Motor speed – Nominal, rpm 3100 3100 Motor speed – High load, rpm 3700 3700 Motor output – max. kW 0.8 0.8 Motor output – Nominal, kW 0.55 0.55 Drive motor Motor output – Nominal, kW 0.25 NA Self walk speed, km/h 3.0–4.5 NA 1626 - 004 - 333LC 141iV LC 141i Speed adjustment levels 4 NA Weight Weight without battery, kg

QC250 Husqvarna 220-240 50 250 QC330 Husqvarna 100–240 50–60 330 QC500 Husqvarna 100–240 50–60 500 Műszaki adatok LC 141C LC 141C Motor Motortípus Váltóáramú motor Motor fordulatszáma – Névleges, ford./perc 3200 Teljesítmény 1800 W Áramforrás Vezetékes, elektromos Tápkábel (csak az Egyesült Királyság esetén mellékelve) Kábel típusa 16 m-es hosszabbító kábel Tömeg, kg 1,6 Tömeg Tömeg, kg 20,4 Zajkibocsátás

Hangteljesítményszint, mért dB (A) érték 93 Hangteljesítményszint, garantált, L

dB (A) 95 Zajszintek

Hangnyomásszint a felhasználó fülénél, dB (A) 85 Rezgésszintek

A környezetben a 2000/14/EK sz. EK irányelvvel összhangban hangteljesítményként mért zajkibocsátás

A zajnyomásszintre vonatkozó jelentési adatok az 1,4 dB (A) tipikus statisztikus ingadozásával (szórásával) rendelkeznek.

A rezgésszintre vonatkozó jelentési adatok az 0,2 m/s

tipikus statisztikus ingadozásával (szórásával) rendel- keznek. 1626 - 004 - 335LC 141C Vágás Vágási magasság, mm 25-70 Vágási szélesség, cm 41 Kés, cikkszám Gyűjtés 5011716-01 Fűgyűjtő űrtartalma, liter 50 336 1626 - 004 -EK megfelelőségi nyilatkozat EK megfelelőségi nyilatkozat A Husqvarna AB, SE-561 82 Huskvarna, Svédország, tel: +46-36-146500, kijelenti, hogy a Husqvarna LC 141iV és LC 141i fűnyírók a 2018XXXXXXX sorozatszámmal és a Husqvarna LC 141C 2015XXXXXXX sorozatszámmal kezdődően megfelelnek az EGK TANÁCSA következő IRÁNYELVEIBEN foglalt követelményeknek:

• a 2011. június 8-i, „egyes veszélyes anyagok alkalmazásának korlátozására vonatkozó” irányelv 2011/65/EU

• a 2006. május 17-i, „gépekre vonatkozó” irányelv 2006/42/EK

• a 2014. február 26-i, „elektromágneses megfelelőséggel kapcsolatos” irányelv 2014/30/EU

3. Zásuvka napájacieho kábla

2. Vložte napájací kábel do držiaka napájacieho kábla.
