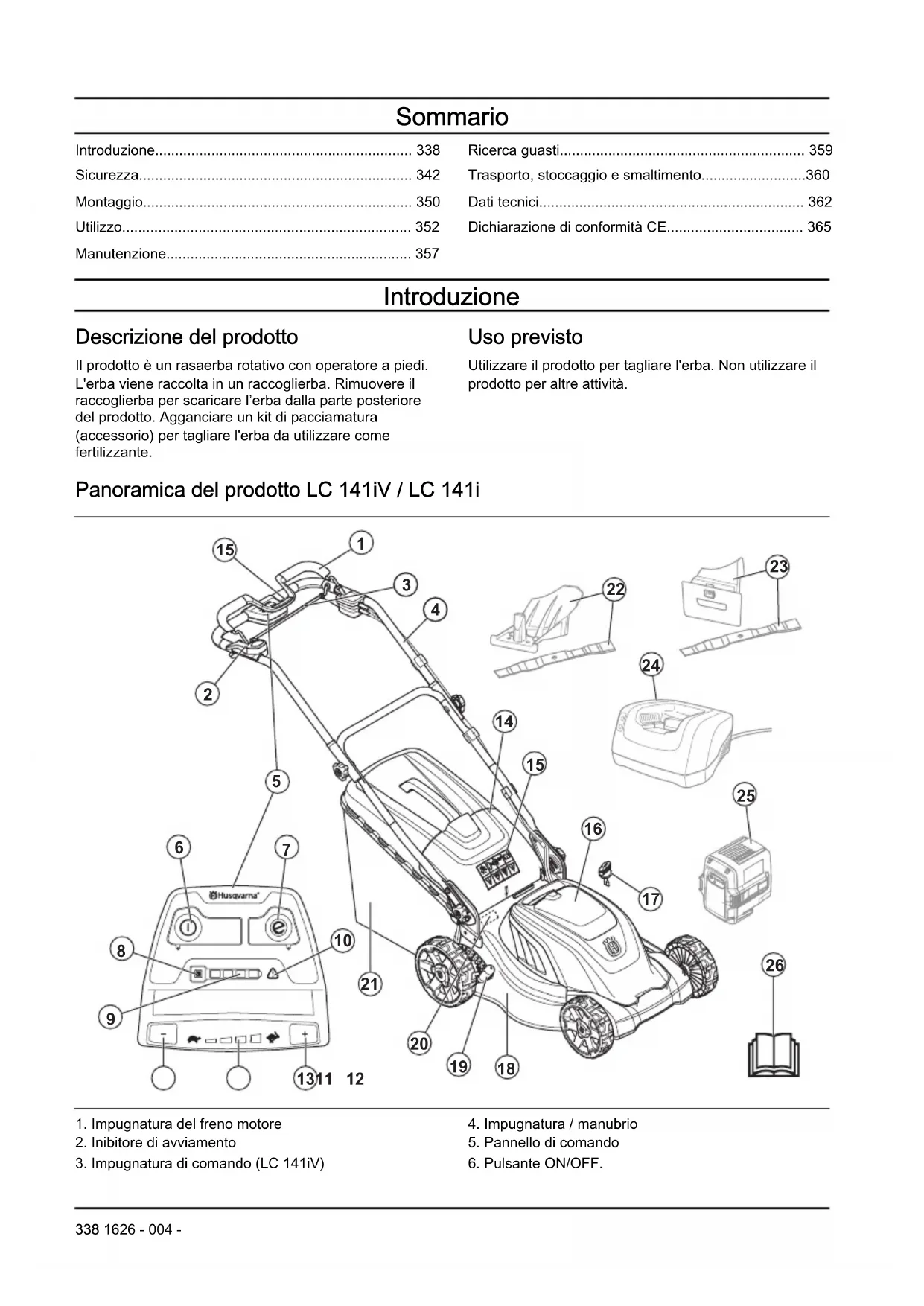

MANUALE UTENTE LC 141i HUSQVARNA

1. Impugnatura del freno motore

2. Inibitore di avviamento

3. Impugnatura di comando (LC 141iV)

4. Impugnatura / manubrio

5. Pannello di comando

8. Pulsante di indicatore di batteria

9. Indicatore di carica della batteria

10. Spia (LED DI ERRORE)

11. Pulsante per diminuire la velocità (LC 141iV)

12. Indicatore del livello di velocità (LC 141iV)

13. Pulsante per aumentare la velocità (LC 141iV)

16. Coperchio della batteria

17. Chiave di sicurezza

18. Coperchio di taglio

19. Leva dell'altezza di taglio

20. Targhetta dati di funzionamento

22. Kit di mulching (accessorio per LC 141iV)

23. Kit di mulching (accessorio per LC 141i)

Panoramica del prodotto LC 141C

1. Impugnatura del freno motore

2. Inibitore di avviamento

3. Presa del cavo di alimentazione

4. Supporto del cavo di alimentazione

8. Coperchio di taglio

9. Targhetta dati di funzionamento

10. Leva dell'altezza di taglio

11. Spina di pacciamatura (accessorio)

13. Manuale operatore

Simboli riportati sul prodotto Possono verificarsi lesioni anche mortali all'operatore o ai 1626 - 004 - 339passanti se il prodotto non viene usato con cautela e in modo corretto. Leggere il Manuale dell'operatore e accertarsi di aver compreso le relative istruzioni prima di utilizzare questo prodotto. Mantenere le persone e gli animali a una distanza di sicurezza dalla zona di lavoro. Prestare attenzione a oggetti lanciati o rimbalzati. Avvertenza: Tenere mani e piedi lontani dalla lama rotante. Avvertenza: Tenere le mani e i piedi lontani dalle parti rotanti. Rimuovere la chiave di sicurezza prima di eseguire la manutenzione del prodotto. (modello LC 141iV/LC 141i) Scollegare il prodotto dalla presa elettrica prima di eseguire lavori di manutenzione sul prodotto. (modello LC 141C) IPX1 - Il prodotto è dotato di protezione contro il gocciolamento dell'acqua (modello LC 141iV/LC 141i) IPX4 - Il prodotto è dotato di protezione contro gli spruzzi d'acqua (modello LC 141C) Non esporre il prodotto alla pioggia (modello LC 141iV/LC 141i) Attenzione Non azionare il prodotto se il cavo di alimentazione si trova sotto poiché può provocare scosse elettriche o danni al prodotto. (modello LC 141C) Il presente prodotto è conforme alle vigenti direttive CEE. Emissioni di rumore nell'ambiente in base 340 1626 - 004 -alla direttiva della Comunità Europea. Le emissioni del prodotto sono indicate nel capitolo Dati tecnici e sull'etichetta. Corrente diretta. 36V Doppio isolamento. Riciclare que- sto prodotto in una stazione di riciclaggio per apparecchiatu- re elettriche ed elettroniche. (Solo per l'Eu- ropa) Procedura di avviamento per il modello LC 141iV/ LC 141i: pre- mere il pulsan- te ON/OFF, al- lentare l'inibito- re di avviamen- to, spingere verso il basso l'impugnatura del freno moto- re. Procedura di avviamento per il modello LC 141C: allentare l'inibitore di avviamento, spingere verso il basso l'impugnatura del freno motore. Rilasciare l'impugnatura del freno motore per arrestare il motore. Lento Veloce Codice scansionabile Nota: I restanti simboli/decalcomanie sul prodotto riguardano particolari requisiti necessari per ottenere la certificazione in alcuni mercati. Responsabilità del prodotto Come indicato nelle leggi vigenti in materia di responsabilità obbligatoria sul prodotto, non siamo responsabili per eventuali danni causati dal nostro prodotto se:

• Il prodotto viene riparato in modo errato.

• Il prodotto viene riparato con parti che non provengono o non sono omologate dal produttore.

• Il prodotto contiene un accessorio che non proviene o non è omologato dal produttore.

• Il prodotto non viene riparato presso un centro di assistenza autorizzato o presso un'autorità competente. 1626 - 004 - 341Sicurezza Definizioni di sicurezza Le avvertenze, le precauzioni e le note sono utilizzate per evidenziare le parti importanti del manuale. AVVERTENZA: Utilizzato se è presente un rischio di lesioni o morte dell'operatore o di passanti nel caso in cui le istruzioni del manuale non vengano rispettate. ATTENZIONE: Utilizzato se è presente un rischio di danni al prodotto, ad altri materiali oppure alla zona adiacente nel caso in cui le istruzioni del manuale non vengano rispettate. Nota: Utilizzato per fornire ulteriori informazioni necessarie in una determinata situazione. Istruzioni di sicurezza generali AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

Questo prodotto è pericoloso se utilizzato in maniera impropria o se non si presta attenzione. La mancata osservanza delle istruzioni di sicurezza può causare lesioni anche fatali.

Durante il funzionamento, questo prodotto genera un campo elettromagnetico. Tale campo può interferire, in alcuni casi, con persone portatrici di impianti medici attivi o passivi. Per ridurre il rischio di condizioni che possono implicare lesioni gravi o mortali, i portatori di tali impianti devono consultare il proprio medico e il produttore dell'impianto prima di utilizzare questo prodotto.

Usare la massima cautela e il buon senso. Se non si è sicuri di come utilizzare il prodotto in una particolare situazione, fermarsi e rivolgersi al proprio rivenditore Husqvarna prima di continuare.

Tenere presente che l'operatore potrà essere ritenuto responsabile di eventuali incidenti che coinvolgano altre persone o i loro beni.

Tenere pulito il prodotto. Assicurarsi che sia possibile leggere chiaramente simboli e decalcomanie.

Non consentire mai l'uso dell'apparecchio a bambini o persone che non conoscono le presenti istruzioni. Alcune normative locali possono limitare l'età dell'operatore

Controllare sempre qualsiasi persona, dalle capacità fisiche o mentali ridotte, che utilizzi il prodotto. È necessaria sempre

1626 - 004 -la supervisione di un adulto responsabile.

Non utilizzare l'apparecchio quando si è stanchi, ammalati o sotto effetto di alcool, farmaci o medicinali. Essi potrebbero compromettere la vista, l'attenzione, il coordinamento e il giudizio.

Se difettoso, non utilizzare il prodotto.

Non modificare il prodotto né utilizzarlo nel caso in cui vi sia la possibilità che sia stato modificato da altri. Sicurezza dell’area di lavoro AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

Rimuovere oggetti quali rami, ramoscelli o pietre dall'area di lavoro prima di utilizzare il prodotto.

Gli oggetti che urtano contro l’attrezzatura di taglio potrebbero essere proiettati e causare danni a cose e persone. Mantenere persone e animali a una distanza di sicurezza dal prodotto.

Non utilizzare mai il prodotto in condizioni meteorologiche avverse quali nebbia, pioggia, vento forte, freddo intenso e rischio di fulmini. L’uso del prodotto in condizioni meteorologiche avverse o in ambienti umidi è stancante. Condizioni meteorologiche avverse possono causare situazioni di pericolo quali superfici scivolose.

Prestare attenzione a persone, cose e situazioni che possono impedire un utilizzo sicuro del prodotto.

Prestare attenzione a ostacoli quali radici, pietre, ramoscelli, fossi e avvallamenti. L’erba alta può nascondere eventuali ostacoli.

Tagliare l'erba in pendenza può risultare pericoloso. Non utilizzarli su pendii eccessivamente ripidi. Non utilizzare il prodotto su terreni con pendenze superiori a 15°.

Procedere con estrema cautela quando si cambia direzione in pendenza. Utilizzare il prodotto trasversalmente lungo i pendii. Non spostarsi seguendo tragitti verso l’alto e verso il basso.

Prestare attenzione in prossimità di angoli e oggetti nascosti che potrebbero ostacolare la visuale. 1626 - 004 - 343Sicurezza sul lavoro AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

Utilizzare il prodotto esclusivamente per tagliare il prato. Non è consentito utilizzare il prodotto per altri scopi.

Usare sempre abbigliamento protettivo personale. Vedere Abbigliamento protettivo personale alla pagina 345

Assicurarsi di saper spegnere il motore rapidamente in caso di emergenza.

Non utilizzare il prodotto con pioggia o umidità. Il rischio di scosse elettriche aumenta se l'acqua penetra nel prodotto.

Non azionare il prodotto senza prima aver montato correttamente la lama e tutti i coperchi. Una lama non correttamente fissata potrebbe allentarsi e causare lesioni personali.

Assicurarsi che la lama non urti oggetti quali pietre e radici. Ciò potrebbe provocare danni alla lama e piegare l’albero motore. Un’asse piegato provoca forti vibrazioni e un alto rischio di allentamento della lama.

Qualora la lama urti contro un oggetto o all’insorgere di vibrazioni arrestare immediatamente il prodotto. Arrestare il motore, girare la chiave di sicurezza su "0" e rimuovere la batteria (modello LC 141iV e LC 141i) o scollegare il cavo di alimentazione (modello LC 141C). Verificare la presenza di eventuali danni al prodotto. Riparare eventuali danni o contattare un'officina autorizzata per far svolgere la riparazione.

Non fissare l’impugnatura del freno motore in modo permanente al manubrio quando il motore è avviato.

Posizionare il prodotto su una superficie piana e stabile e avviarlo. Assicurarsi che la lama non venga a contatto con il terreno o con altri oggetti.

Collocarsi sempre posteriormente al prodotto quando lo si utilizza.

Consentire a tutte le ruote di restare a contatto con il suolo e tenere le 2 mani sull'impugnatura mentre si aziona il prodotto. Tenere mani e piedi lontani dalle lame rotanti.

1626 - 004 -• Non ribaltare il prodotto a motore acceso.

Prestare attenzione quando si tira il prodotto verso di sé.

Non sollevare mai il prodotto a motore avviato. Se è necessario sollevare il prodotto, prima arrestare il motore, girare la chiave di sicurezza su "0" e rimuovere la batteria (modello LC 141iV e LC 141i) o scollegare il cavo di alimentazione (modello LC 141C).

Non camminare all’indietro quando si utilizza il prodotto.

Arrestare il motore quando si attraversano zone prive d’erba quali vialetti in ghiaia, pietra e asfalto.

Non correre con il prodotto quando il motore è acceso. Camminare sempre durante l'utilizzo del prodotto.

Arrestare il motore prima di apportare qualsiasi modifica all’altezza di taglio. Non effettuare mai regolazioni a motore acceso.

Non perdere mai di vista il prodotto quando il motore è acceso. Arrestare il motore e assicurarsi che l’attrezzatura di taglio non giri. Istruzioni di sicurezza per il funzionamento Abbigliamento protettivo personale AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

L'uso di abbigliamento protettivo personale non elimina il rischio di lesioni, ma ne riduce la gravità in caso di incidente. Farsi consigliare dal rivenditore per la scelta dell'attrezzatura adatta.

Utilizzare robusti stivali o scarpe antiscivolo. Non utilizzare il prodotto con calzature aperte o a piedi nudi.

Utilizzare pantaloni lunghi di tessuto pesante.

Indossare guanti protettivi ove necessario, ad esempio per montare, ispezionare o pulire l’attrezzatura di taglio. Dispositivi di sicurezza sul prodotto AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Non utilizzare un prodotto con dispositivi di sicurezza difettosi.

• Effettuare un controllo dei dispositivi di sicurezza con regolarità. Se i dispositivi di sicurezza sono difettosi, rivolgersi alla propria officina Husqvarna. 1626 - 004 - 345Controllo del coperchio di taglio Il coperchio di taglio riduce le vibrazioni del prodotto e il rischio di ferirsi con la lama.

• Esaminare il coperchio di taglio per accertarsi che non presenti danni quali crepe. Impugnatura del freno motore L'impugnatura del freno motore arresta il motore. Quando si rilascia l'impugnatura del freno motore, il motore si arresta. Per controllare il freno motore, avviare il motore e quindi rilasciare l’impugnatura del freno motore. Se il motore non si arresta entro 3 secondi, far regolare il freno motore presso un’officina Husqvarna autorizzata. Chiave di sicurezza (modelli LC 141iV e LC 141i) La chiave di sicurezza si trova sotto il coperchio della batteria. La chiave di sicurezza si collega alla batteria che alimenta il motore.

• Avviare e arrestare il motore per effettuare un controllo della chiave di sicurezza.

• Se la chiave di sicurezza funziona correttamente, il motore si avvia solo quando la chiave è in posizione

Per esaminare l'inibitore di avviamento Effettuare un controllo dell'inibitore di avviamento per accertarsi che impedisca il funzionamento del motore.

1. Spingere l'impugnatura del freno motore in direzione

del manubrio. L'inibitore dell'avviamento arresta il movimento.

2. Tirare fuori l'inibitore di avviamento.

3. Rilasciare l'inibitore di avviamento e accertarsi che

ritorni nella sua posizione iniziale. Per utilizzare il supporto del cavo di alimentazione (modello LC 141C) Il supporto del cavo di alimentazione riduce la tensione tra la presa e il cavo. Il supporto del cavo di alimentazione riduce anche il rischio di caduta.

1. Piegare il cavo di alimentazione in modo da formare

2. Inserire l'anello nel foro sul supporto del cavo di

3. Avvolgere il cavo attorno al gancio.

4. Tirare il cavo di alimentazione per fissare l'anello

attorno al gancio. Sicurezza batterie AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

Utilizzare le batterie ricaricabili Husqvarna come alimentazione per i soli

1626 - 004 -prodotti Husqvarna in questione. Per evitare il rischio di lesioni, non utilizzare la batteria come fonte di alimentazione per altri dispositivi.

Non utilizzare batterie non ricaricabili.

Rischio di scosse elettriche. Non collegare i morsetti della batteria a chiavi, monete, viti o altro tipo di metallo. Ciò può causare un corto circuito della batteria.

Non inserire oggetti nelle feritoie di aerazione della batteria.

Tenere la batteria lontano dalla luce del sole, dal calore o da fiamme libere. La batteria può esplodere e causare bruciature e/o ustioni chimiche.

Tenere la batteria lontano da pioggia e umidità.

Tenere la batteria lontano da microonde e alta pressione.

Non tentare di smontare o rompere la batteria.

In caso di perdite dalla batteria, non lasciare che il liquido entri in contatto con il corpo o con gli occhi. In caso di contatto con il liquido, pulire l'area con grandi quantità di acqua e consultare un medico.

Utilizzare la batteria a una temperatura compresa tra -10 °C e 40 °C.

Non pulire la batteria o il caricabatteria con acqua. Vedere Per pulire la batteria e il caricabatterie alla pagina

Non utilizzare una batteria difettosa o danneggiata.

Conservare le batterie lontano da oggetti metallici, come ad esempio chiodi, monete, gioielli. Sicurezza del caricabatterie AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

Utilizzare i caricabatterie QC per caricare esclusivamente le batterie di ricambio Husqvarna.

Rischio di scosse elettriche o cortocircuiti. Non inserire oggetti nelle feritoie di aerazione del caricabatterie. Non tentare di smontare il caricabatterie. Non collegare i terminali del caricabatterie a oggetti metallici. Utilizzare una presa di rete omologata.

Durante il funzionamento, questo prodotto genera un 1626 - 004 - 347campo elettromagnetico. Tale campo può interferire, in alcuni casi, con persone portatrici di impianti medici attivi o passivi. Per ridurre il rischio di condizioni che possono implicare lesioni personali gravi o fatali, i portatori di tali impianti devono consultare il proprio medico e il produttore dell'impianto prima di utilizzare questo prodotto.

Verificare regolarmente che il cavo di alimentazione del caricabatterie non sia danneggiato e che non vi siano crepe.

Non sollevare il caricabatterie tramite il cavo di alimentazione. Per scollegare il caricabatterie da una presa di rete, tirare la spina. Non tirare il cavo di alimentazione.

Tenere il cavo di alimentazione e le prolunghe lontani da acqua, olio e bordi appuntiti. Fare attenzione affinché il cavo non si incastri in porte, ostacoli o simili. Questo potrebbe causare scosse elettriche al contatto con il caricabatterie.

Non pulire il caricabatterie con acqua.

Il caricabatterie può essere utilizzato da bambini a partire da 8 anni di età e da parte di persone con ridotte capacità fisiche, sensoriali o mentali, oppure con mancanza di esperienza e conoscenza, se vengono controllati o ricevono istruzioni sull'utilizzo sicuro del caricabatterie e se comprendono i rischi. I bambini non devono giocare con il caricabatterie. La pulizia e la manutenzione non devono essere eseguite da bambini senza la supervisione di adulti.

Non caricare batterie non ricaricabili nel caricabatterie.

Non utilizzare il caricabatterie in prossimità di materiali infiammabili o materiali corrosivi. Non coprire il caricabatterie. Staccare la spina del caricabatterie in caso di fumo o incendio.

Non utilizzare un caricabatterie difettoso o danneggiato.

Caricare la batteria solo in luoghi chiusi, in una stanza con un buon flusso d'aria e lontano dalla luce del sole. Non caricare la batteria in condizioni di umidità. Sicurezza del cavo di alimentazione Per il modello LC 141C.

Si consiglia l’utilizzo di un interruttore automatico

1626 - 004 -differenziale con corrente di rilascio che non superi 30 mA. Anche con un interruttore automatico differenziale installato, non è possibile garantire al 100% la sicurezza e occorre sempre osservare le pratiche di sicurezza sul lavoro. Effettuare un controllo dell'interruttore automatico differenziale ogni volta che si utilizza.

Se il cavo è tagliato o se l'isolamento è danneggiato, scollegare immediatamente l'attrezzo dalla rete elettrica.

Non toccare il cavo tagliato o danneggiato fino a quando non è stata scollegata la rete elettrica.

Non riparare un cavo di alimentazione tagliato o danneggiato. Sostituirlo con uno nuovo. Istruzioni di sicurezza per la manutenzione AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

Per il modello LC 141iV, LC 141i: Per evitare l'avviamento accidentale durante la manutenzione, ruotare la chiave di sicurezza su 0 e rimuovere la batteria. Attendere almeno 5 secondi prima di iniziare la manutenzione.

Per il modello LC 141C: Per evitare l'avviamento accidentale durante la manutenzione, scollegare il cavo di alimentazione.

Eseguire gli interventi di manutenzione correttamente in modo da aumentare la durata di vita del prodotto e ridurre il rischio di incidenti. Affidare le riparazioni professionali a un'officina autorizzata. Per ulteriori informazioni, rivolgersi all’officina più vicina.

Eseguire esclusivamente gli interventi di manutenzione riportati nel presente manuale operatore. Per operazioni di maggiore entità, rivolgersi a un'officina autorizzata.

Indossare guanti per lavori pesanti quando si utilizza l'attrezzatura di taglio. La lama è molto affilata e ci si può ferire facilmente.

Mantenere i bordi taglienti affilati e puliti per prestazioni più sicure e ottimali

Far esaminare regolarmente il prodotto da un'officina per messe a punto e riparazioni necessarie. 1626 - 004 - 349• Sostituire le parti danneggiate, usurate o rotte.

Rispettare le istruzioni per la sostituzione degli accessori. Utilizzare solo accessori del produttore.

Quando non in uso, tenere il prodotto, la batteria e il caricabatterie lontano in un luogo all’interno, chiuso a chiave e asciutto. Assicurarsi che i bambini e le persone non autorizzate non abbiano accesso al prodotto, alla batteria o al caricabatterie. Montaggio Introduzione AVVERTENZA: Prima di montare il prodotto, leggere il capitolo sulla sicurezza. AVVERTENZA: Per il modello LC 141iV, LC 141i: Per evitare l’avviamento accidentale durante il montaggio, ruotare la chiave di sicurezza su 0, rimuovere la batteria e attendere almeno 5 secondi. Per il modello LC 141C: Per evitare l'avviamento accidentale durante il montaggio, scollegare il cavo di alimentazione. Montaggio dell'impugnatura

1. Spingere la vite (A) attraverso l'impugnatura (B), la

rondella in plastica (C) e la staffa di supporto dell'impugnatura (D).

staffa di supporto dell'impugnatura.

4. Serrare completamente la manopola (H).

5. Allineare i fori nel manubrio con i fori

nell’impugnatura inferiore e fissare le viti, le rondelle e le manopole. Stringere completamente le manopole.

6. Collegare i cavi all'impugnatura con i supporti per

cavi. Nota: Assicurarsi che la tensione dei cavi non sia eccessiva. Una tensione eccessiva può causare danni al cavo se l'impugnatura è piegata in posizione di trasporto. 350 1626 - 004 -7. Arrotolare i cavi intorno al gancio nella parte inferiore dell'impugnatura. Per regolare l'altezza dell'impugnatura

3. L'impugnatura può essere impostata a 2 altezze

diverse. Inserire la vite in uno dei 2 fori sul lato sinistro e destro.

4. Fissare le viti, le rondelle e le manopole.

5. Spostare le manopole verso l’alto in direzione

dell’impugnatura fino a quando un clic ne segnala l’arresto. Stringere completamente le manopole. Per assemblare il raccoglierba

1. Spingere i 2 coperchi di trasporto verso l'esterno e

2. Inserire la parte superiore del raccoglierba nella

parte inferiore del raccoglierba. Fissare il telaio del raccoglierba con i fermi.

3. Sollevare il coperchio posteriore.

4. Fissare i ganci sul raccoglierba al bordo superiore

del telaio. Per il montaggio del kit di pacciamatura

1. Sollevare il coperchio posteriore e rimuovere il

raccoglierba. 1626 - 004 - 3512. Inserire la spina di pacciamatura nel canale delraccoglierba. La spina pacciamatura di tipo A perLC 141i e LC 141C. Il tipo B è per LC 141iV.

3. Chiudere il coperchio posteriore.4. Sostituire la lama con la lama Combi, fareriferimento a

Per rimuovere e sostituire la lama alla pagina 358

Utilizzo Introduzione AVVERTENZA: Prima di utilizzare il prodotto, è necessario leggere ecomprendere il capitolo relativo allasicurezza. Husqvarna Connect Husqvarna Connect è un'app gratuita per i dispositivimobili. L'app Husqvarna Connect fornisce funzioniestese per il prodotto Husqvarna:• Informazioni aggiuntive sul prodotto.• Dettagli, guida, parti del prodotto e manutenzione. Primo utilizzo Husqvarna Connect 1. Scaricare l'app Husqvarna Connect sul propriodispositivo mobile.2. Registrarsi nell'app Husqvarna Connect.3. Attenersi alle istruzioni dell'app Husqvarna Connectper collegare e registrare il prodotto. Per fissare il prodotto in posizione di funzionamento Se l'impugnatura viene spostata in posizione di trasportoe rimessaggio (vedere Per predisporre il prodotto in posizione di trasporto alla pagina 360 ), eseguire laprocedura che segue per spostare l'impugnatura inposizione di funzionamento.1. Sollevare l'impugnatura fino a quando l'impugnaturainferiore si blocca in posizione di funzionamento.2. Spostare le manopole inferiori verso l’alto indirezione dell’impugnatura fino a quando un clic nesegnala l’arresto.3. Serrare le manopole.352 1626 - 004 -4. Sollevare l'impugnatura superiore e serrare le manopole. Per impostare l'altezza di taglio

1. Per aumentare l’altezza di taglio, spingere la leva

dell’altezza di taglio all’indietro.

2. Per diminuire l’altezza di taglio, spingere la leva

dell’altezza di taglio in avanti.

ATTENZIONE: Non impostare l'altezza di taglio troppo in basso. Se la superficie del prato non è piana, le lame possono urtare il terreno. Batteria AVVERTENZA: Prima di utilizzare la batteria, leggere e comprendere il capitolo sulla sicurezza. È inoltre importante leggere e comprendere il manuale operatore della batteria e del caricabatterie. Stato della batteria Il display mostra la capacità residua della batteria e se sussistono problemi con la batteria stessa. La capacità della batteria viene visualizzata per 5 secondi dopo lo spegnimento del prodotto o dopo aver premuto il pulsante di indicatore di batteria. Il simbolo d'avvertenza sulla batteria si accende quando si verifica un errore. Vedere Batteria alla pagina 359

Spie LED Stato della batteria Tutti i LED accesi Completamente carica (75-100%) LED 1, LED 2, LED 3 ac- cesi La batteria è carica al 50%-75% LED 1, LED 2 accesi La batteria è carica al 25%-50% LED 1 acceso. La batteria è carica allo 0%-25%. LED 1 lampeggia. La batteria è scarica. Cari- care la batteria. Per caricare la batteria Caricare la batteria prima del primo utilizzo. Quando viene fornita al cliente, la batteria è carica solo al 30%. Nota: Il caricabatterie deve essere collegato alla rete elettrica e alla frequenza indicate sulla targhetta dati di funzionamento. La batteria non si ricarica se la sua temperatura è superiore a 50°C. Il caricabatteria riduce la temperatura della batteria prima di iniziare la ricarica.

1. Collegare un'estremità del cavo di alimentazione del

caricabatteria alla presa del caricabatterie.

2. Collegare l'altra estremità del cavo di alimentazione

del caricabatteria ad una presa di corrente con messa a terra. Il LED sul caricabatterie lampeggia verde per una volta. 1626 - 004 - 3533. Inserire la batteria nel caricabatterie. La luce verde sul caricabatterie si accende quando la batteria è collegata correttamente al caricabatterie.

4. Quando tutti i LED sulla batteria sono accesi, la

batteria è completamente carica. Caricare la batteria per massimo 24 ore.

5. Per scollegare il caricabatterie dalla presa di rete,

estrarre la spina e non il cavo di alimentazione.

6. Rimuovere la batteria dal caricabatterie.

Stato di ricarica della batteria È possibile utilizzare o caricare una batteria agli ioni di litio Husqvarna a tutti i livelli di carica. La batteria non viene danneggiata. Una batteria completamente carica non diminuisce la carica se lasciata nel caricabatterie. Display a LED Livello di carica LED 1 lampeggia. 0%-25% LED 1 acceso, LED 2 lampeggia. 25%-50% LED 1, LED 2 accesi, LED 3 lampeggia. 50%-75% LED 1, LED 2, LED 3 ac- cesi, LED 4 lampeggia. 75%-100% LED 1, LED 2, LED 3, LED 4 accesi Completamente carica Per azionare LC 141iV e LC 141i Avviamento dell’unità

1. Inserire una batteria carica nel vano batteria.

2. Ruotare la chiave di sicurezza su 1.

3. Collocarsi dietro il prodotto.

4. Premere il pulsante ON/OFF (A) sul pannello di

controllo e il LED verde (B) si accende.

5. Allentare l'inibitore di avviamento.

6. Spingere l'impugnatura del freno motore in direzione

1626 - 004 -Per applicare trazione alle ruote

• Modello LC 141iV. Tirare l’impugnatura di comando nella direzione del manubrio per avviare la trazione.

• Premere i tasti + e - sul pannello di comando per impostare la velocità di trazione in 4 fasi.

• Rilasciare l'impugnatura di comando per disinnestare la trazione, ad esempio quando ci si avvicina a un ostacolo. Per utilizzare la funzione SavE Il prodotto dispone di una funzione di risparmio batteria (SavE) che permette tempi di funzionamento più lunghi.

1. Premere il pulsante SavE (A) per avviare la

funzione. Il LED verde si accende.

2. Premere nuovamente il pulsante SavE per arrestare

la funzione. Il LED verde (B) si spegne. La funzione SavE si arresta automaticamente se le condizioni del terreno rendono necessaria una resa superiore. La funzione SavE si avvia automaticamente quando le condizioni del terreno lo consentono. Funzione carico elevato Quando il prodotto taglia erba lunga o umida, il motore aumenta automaticamente i giri/min. Il motore torna alla modalità standard quando il carico elevato non è necessario. Arresto dell’unità Il prodotto si arresta automaticamente se rimane non utilizzato per 10 minuti. Ruotare sempre la chiave di sicurezza in posizione 0 prima di lasciare incustodito il prodotto.

1. Rilasciare l'impugnatura del freno motore per

arrestare il motore.

2. Tenere premuto il pulsante ON/OFF (A) sul pannello

di comando fino allo spegnimento del LED verde (B).

3. Aprire il coperchio della batteria e ruotare la chiave

di sicurezza in posizione 0.

4. Per rimuovere la batteria, premere i 2 pulsanti di

rilascio ed estrarre la batteria.

5. Caricare la batteria se è debole. Per ulteriori

informazioni, vedere Per caricare la batteria alla pagina 353

1626 - 004 - 355Per azionare LC 141C Per selezionare un cavo approvato (LC 141C) Nota: Per il mercato britannico, utilizzare solo il cavo di prolunga 16M fornito in dotazione con il prodotto. Per tutti gli altri mercati, fare riferimento alle informazioni riportate di seguito. Se si utilizzano cavi di prolunga, devono essere conformi alle sezioni trasversali minime riportate nella tabella seguente: Tensione Lunghezza cavo Sezione trasversale 220-240 V / 50 Hz Fino a 20 m 1,5 mm

• I cavi di rete e le prolunghe sono reperibili presso l'officina autorizzata locale per prodotti per esterni Husqvarna.

• Utilizzare esclusivamente prolunghe per esterni e conformi a una delle specifiche seguenti: Gomma ordinaria (60245 IEC 53), PVC ordinario (60227 IEC

53) o PCP ordinario (60245 IEC 57)

• Per evitare qualsiasi pericolo, se il cavo è danneggiato, deve essere sostituito dal produttore, una sua officina o da personale qualificato equivalente. Avviamento dell’unità

1. Collegare un cavo di alimentazione alla presa sotto

2. Posizionare il cavo di alimentazione nel supporto del

cavo di alimentazione. Vedere Per utilizzare il supporto del cavo di alimentazione (modello LC 141C) alla pagina 346

3. Collocarsi dietro il prodotto.

4. Allentare l'inibitore di avviamento.

5. Spingere l'impugnatura del freno motore in direzione

1626 - 004 -Arresto del prodotto

1. Rilasciare l'impugnatura del freno motore per

arrestare il motore.

2. Scollegare il cavo di alimentazione dalla presa

elettrica e successivamente dal prodotto. ATTENZIONE: Estrarre la spina in linea retta. Non tirare il cavo di alimentazione. Per ottenere un buon risultato

• Utilizzare sempre una lama ben affilata. Una lama non tagliente fornisce un risultato irregolare e la superficie di taglio dell'erba ingiallisce. Una lama affilata inoltre consuma minore energia di una lama affilata.

• Non tagliare più di ⅓ dell’altezza dell'erba. Iniziare l’operazione di taglio impostando l’altezza di taglio su un livello alto. Esaminare il risultato e ridurre l'altezza di taglio al livello applicabile. Se l’erba è molto alta, procedere lentamente e tagliarla 2 volte, se necessario.

• Tagliare sempre in direzioni diverse per evitare il formarsi di strisce sul prato. Manutenzione Introduzione AVVERTENZA: Prima di svolgere la manutenzione, leggere e comprendere il capitolo relativo alla sicurezza. Per tutti gli interventi di assistenza e riparazione sul prodotto, è necessaria una formazione specifica. La nostra azienda garantisce la disponibilità di personale qualificato per le riparazioni e l’assistenza. Se non avete acquistato il prodotto presso un rivenditore dotato di officina, informatevi sull’ubicazione della più vicina officina autorizzata. Programma di manutenzione Gli intervalli di manutenzione sono calcolati sulla base di un uso quotidiano del prodotto. Gli intervalli cambiano se il prodotto non viene usato quotidianamente. Per gli interventi di manutenzione identificati con *, fare riferimento a Dispositivi di sicurezza sul prodotto alla pagina 345

LC 141iV, LC 141i e LC 141C A cia- scun uti- lizzo Una volta al mese Ogni sta- gione Effettuare un’ispezione generale. X Pulire il prodotto. X Eseguire un controllo dell'inibitore di avviamento*. X Accertarsi che i dispositivi di sicurezza del prodotto non siano difettosi*. X Controllare l’attrezzatura di taglio. X Controllare il coperchio di taglio*. X Controllare l'impugnatura del freno motore*. X 1626 - 004 - 357Solo LC 141iV e LC 141i A cia- scun uti- lizzo Una volta al mese Ogni sta- gione Accertarsi che il pulsante ON/OFF funzioni correttamente e non presenti guasti. X Controllare la presenza di eventuali danni alla batteria. X Effettuare un controllo dello stato di carica della batteria. X Accertarsi che i pulsanti di rilascio sulla batteria funzionino correttamente e che tengano la batteria bloccata all'interno del prodotto.

Controllare che il caricabatterie non sia danneggiato e che funzioni correttamen- te.

Controllare i collegamenti tra la batteria e il prodotto. Controllare anche il colle- gamento tra la batteria e il caricabatterie.

Per effettuare un'ispezione generale

• Controllare che tutti i dadi e le viti del prodotto siano ben serrati.

• Accertarsi che i cavi del prodotto non sono in una posizione in cui possono danneggiarsi. Per pulire il prodotto

• Pulire le parti in plastica con un panno pulito e asciutto.

• Non utilizzare acqua per pulire il prodotto. L'acqua può penetrare nella batteria o nel motore e causare un corto circuito o danni al prodotto.

• Non utilizzare una lancia ad alta pressione per pulire il prodotto.

• Non dirigere getti d'acqua sul motore.

• Utilizzare una spazzola per rimuovere foglie, erba e sporcizia. Per pulire la batteria e il caricabatterie ATTENZIONE: Non pulire la batteria o il caricabatteria con acqua.

• Accertarsi che la batteria e il caricabatterie siano puliti e asciutti prima di inserire la batteria nel caricabatterie.

• Pulire i terminali della batteria con aria compressa o con un panno morbido e asciutto.

• Pulire le superfici della batteria e del caricabatterie con un panno morbido e asciutto. Per controllare l’attrezzatura di taglio AVVERTENZA: Per i modelli LC 141iV e LC 141i: Per evitare l’avviamento accidentale, ruotare la chiave di sicurezza su 0, rimuovere la batteria e attendere almeno 5 secondi. Per il modello LC 141C: Per evitare l'avviamento accidentale, scollegare il cavo di alimentazione. AVVERTENZA: Indossare guanti protettivi quando si esegue la manutenzione dell'attrezzatura di taglio. La lama è molto affilata e ci si può ferire facilmente.

1. Controllare l’attrezzatura di taglio per individuare

danni o crepe. Sostituire sempre l'attrezzatura di taglio danneggiata.

2. Osservare la lama per controllare che non sia

danneggiata o usurata. Nota: Dopo l’affilatura la lama deve essere bilanciata. Rivolgersi a un centro assistenza per l’affilatura, la sostituzione e il bilanciamento. Se si urta un ostacolo che provoca l’arresto del prodotto, sostituire la lama danneggiata. Il centro di assistenza può valutare se la lama può essere affilata o deve essere sostituita. Per rimuovere e sostituire la lama

1. Bloccare la lama con un blocco di legno.

2. Rimuovere il bullone della lama.

4. Esaminare il supporto e il bullone della lama per

verificare la presenza di eventuali danni.

5. Esaminare l'albero motore per accertarsi che non sia

6. Quando si fissa la nuova lama, assicurarsi che le

estremità inclinate della lama puntino in direzione del coperchio di taglio.

7. Assicurarsi che la lama sia allineata con il centro

8. Bloccare la lama con un blocco di legno. Inserire la

rondella reggispinta, quindi serrare il bullone e la rondella a una coppia di 20 Nm.

9. Girare manualmente la lama per verificare che

possa ruotare liberamente. AVVERTENZA: Utilizzare dei guanti da lavoro spessi. La lama è molto affilata e ci si può ferire facilmente.

10. Avviare il prodotto per eseguire una prova della

lama. Se la lama non è collegata correttamente, si verificano delle vibrazioni nel prodotto o il risultato del taglio è insoddisfacente. Ricerca guasti Batteria LED della batteria Causa Soluzione Il LED verde lampeggia. La tensione della batteria è bassa. Caricare la batteria. Fare riferimento a Per carica- re la batteria alla pagina 353

Il LED di errore lampeg- gia. La batteria è scarica. Caricare la batteria. Fare riferimento a Per carica- re la batteria alla pagina 353

La temperatura nell'ambiente di lavo- ro è troppo alta o troppo bassa. Utilizzare la batteria a una temperatura compresa tra -10 °C e 40 °C. Sovratensione. Controllare che la tensione di rete corrisponda a quella indicata sull'etichetta del prodotto. Rimuovere la batteria dal caricabatterie. Attendere 5 secondi e riprovare a caricare la batteria. Se il problema persiste, contattare un'officina autorizza- ta. Il LED di errore è acce- so. La differenza delle celle è eccessiva (1 V). Contattare un'officina autorizzata. 1626 - 004 - 359Caricabatterie LED del caricabatte- rie Causa Soluzione Il LED di errore lam- peggia. La temperatura nell'ambiente di lavoro è troppo alta o troppo bas- sa. Utilizzare il caricabatterie a una temperatura compresa tra 5°C e 40°C. Il LED di errore è ac- ceso. Contattare un'officina autorizzata. Pannello di comando Per risolvere problemi diversi da quelli riportati in questa sezione, contattare la propria officina. Tastiera Possibili guasti Possibile soluzione Il LED di errore lampeg- gia Il motore è sovraccarico Aumentare l'altezza di taglio. Vedere Per imposta- re l'altezza di taglio alla pagina 353

La velocità del motore diminuisce ec- cessivamente e il motore si arresta Il comando del motore è troppo caldo Arrestare il motore e attendere che si raffreddi La lama è bloccata Per evitare l’avviamento accidentale, ruotare la chiave di sicurezza su 0, rimuovere la batteria e attendere almeno 5 secondi. Accertarsi che la la- ma possa ruotare liberamente. Se il problema per- siste, contattare un'officina autorizzata. Errore batteria o nessun segnale dal- la batteria Inserire correttamente la batteria nel prodotto e controllare il connettore della batteria. Se il LED di errore della batteria lampeggia, vedere Batteria al- la pagina 359

Il prodotto si arresta La batteria è debole Caricare la batteria. Vedere Per caricare la batte- ria alla pagina 353

Guasto del connettore della batteria Esaminare il connettore della batteria Trasporto, stoccaggio e smaltimento Per predisporre il prodotto in posizione di trasporto

1. Rimuovere il raccoglierba, se installato.

360 1626 - 004 -2. Allentare le manopole sull'impugnatura superiore e piegare l'impugnatura verso il basso.

3. Allentare le manopole inferiori.

4. Spostare le manopole verso l’estremità inferiore

delle scanalature dei lati sinistro e destro del prodotto.

5. Ripiegare l'impugnatura in avanti.

• I requisiti di legge sulle merci pericolose si applicano alle batterie agli ioni di litio incluse.

• Rispettare i requisiti speciali riportati sulla confezione e sulle etichette per il trasporto commerciale.

• Durante la preparazione al trasporto del prodotto, attenersi alle normative relative ai materiali pericolosi. Possono essere in vigore alcune normative locali.

• Rimuovere sempre la batteria per il trasporto.

• Applicare del nastro sui connettori della batteria e assicurarsi che la batteria rimanga fissa in posizione durante il trasporto.

• Fissare il prodotto durante il trasporto. Conservazione

• Rimuovere sempre la batteria per lo stoccaggio.

• Per evitare incidenti, assicurarsi che la batteria non sia collegata al prodotto una volta riposto.

• Conservare il caricabatterie in un ambiente chiuso e asciutto.

• Conservare la batteria e il caricabatterie in un luogo asciutto, privo di umidità e protetto dal gelo.

• Scollegare la batteria dal caricabatterie durante lo stoccaggio.

• Non conservare la batteria in aree elettricamente statiche. Non conservare mai la batteria in una scatola di metallo.

• Conservare la batteria a una temperatura compresa tra 5 °C e 25 °C e non esposta alla luce del sole.

• Conservare il caricabatterie a una temperatura compresa tra 5 °C e 45 °C e non esposto alla luce del sole.

• Accertarsi che la batteria sia carica al 30% - 50% prima di riporla per lunghi periodi.

• Conservare il prodotto, la batteria e il caricabatterie in un luogo chiuso a chiave, fuori dalla portata di bambini e di persone non autorizzate.

• Pulire il prodotto ed eseguire una manutenzione completa prima di riporlo per lunghi periodi. Smaltimento I simboli sul prodotto o sull'imballaggio indicano che il presente prodotto non può essere trattato come rifiuto domestico. Deve essere portato presso un centro di raccolta specializzato nel recupero di apparecchiature elettriche ed elettroniche. Trattando questo prodotto correttamente, si contribuisce a contrastare il potenziale impatto negativo sull'ambiente e sulle persone che può altrimenti sortire da una gestione impropria del prodotto come rifiuto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'autorità municipale, il servizio rifiuti domestici o il punto vendita in cui è stato acquistato. 1626 - 004 - 361Dati tecnici Technical data LC 141iV, LC 141i LC 141iV LC 141i Cutting motor Motor type BLDC (brushless) 36V BLDC (brushless) 36V Motor speed – SavE, rpm 2700 2700 Motor speed – Nominal, rpm 3100 3100 Motor speed – High load, rpm 3700 3700 Motor output – max. kW 0.8 0.8 Motor output – Nominal, kW 0.55 0.55 Drive motor Motor output – Nominal, kW 0.25 NA Self walk speed, km/h 3.0–4.5 NA Speed adjustment levels 4 NA Weight Weight without battery, kg

QC250 Husqvarna 220-240 50 250 QC330 Husqvarna 100–240 50–60 330 QC500 Husqvarna 100–240 50–60 500 Dati tecnici LC 141C LC 141C Motore Tipo di motore Serie motore AC Velocità del motore – Nominale, giri/min 3200 Alimentazione 1800 W Fonte di alimentazione Elettrica con cavo Cavo di alimentazione (incluso solo per il mercato britannico) Tipo di cavo Cavo di prolunga 16M Peso, kg 1,6 Peso Peso, kg 20,4 1626 - 004 - 363LC 141C Emissioni di rumore

Livello acustico, misurato dB (A) 93 Livello acustico, garantito L

dB(A) 95 Livelli di rumorosità

Livello di pressione sonora all'orecchio dell'operatore, dB (A)

Livelli di vibrazioni

2,0 Taglio Altezza di taglio, mm 25-70 Larghezza di taglio, cm 41 Lama, codice articolo Raccolta 5011716-01 Capacità del raccoglierba, litri 50

Emissioni di rumore nell'ambiente misurate come potenza sonora (L

) in base alla direttiva CE 2000/14/CE.

I dati riportati per il livello di pressione acustica hanno una dispersione statistica tipica (deviazione standard) di 1,4 dB(A).

I dati riportati per il livello di vibrazioni presentano una dispersione statistica tipica (deviazione standard) di 0,2 m/s

364 1626 - 004 -Dichiarazione di conformità CE Dichiarazione di conformità CE Husqvarna AB, SE-561 82 Huskvarna, Svezia, tel.: +46-36-146500, dichiara che i rasaerba Husqvarna LC 141iV e LC 141i con numeri di serie a partire da 2018XXXXXXX e Husqvarna LC 141C con numeri di serie a partire da 2015XXXXXXX sono conformi alle disposizioni della DIRETTIVA DEL CONSIGLIO:

• dell'8 giugno 2011 "sulla restrizione dell'uso di determinate sostanze pericolose". 2011/65/UE

• del 17 maggio 2006 "sulle macchine" 2006/42/CE

• del 26 febbraio 2014 "sulla compatibilità elettromagnetica" 2014/30/UE

• dell'8 maggio 2000 "sulle emissioni di rumore nell'ambiente" 2000/14/CE Per informazioni sulle emissioni di rumore, fare riferimento alla sezione Dati tecnici. Per la certificazione di Husqvarna LC 141iV e LC 141i sono state applicate le seguenti norme: IEC
