GEBRUIKSAANWIJZING LC 141i HUSQVARNA

• 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 62233:2008 Izstrādājuma Husqvarna LC 141C sertificēšanai ir piemēroti šādi standarti: EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN 62233:2008, EN 55014-1:2017+A11, EN 55014-2:2015, EN 61000-3-2:2019, EN 61000-3-11:2019 Pilnvarotā iestāde 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala ir veicis atbilstības novērtējumu saskaņā ar Direktīvas 2000/14/EK VI pielikumu. Huskvarna, 2020-10-13 Claes Losdal, nodaļas vadītājs/dārzkopības izstrādājumi (Pilnvarotais "Husqvarna AB" pārstāvis, kas atbild par tehnisko dokumentāciju) 1626 - 004 - 447Inhoud Inleiding p. 448
• Veiligheid p. 451
• Montage p. 460
• Werking p. 462
• Onderhoud p. 467
• Probleemoplossing p. 469
• Vervoer, opslag en verwerking p. 471
• Technische gegevens p. 472

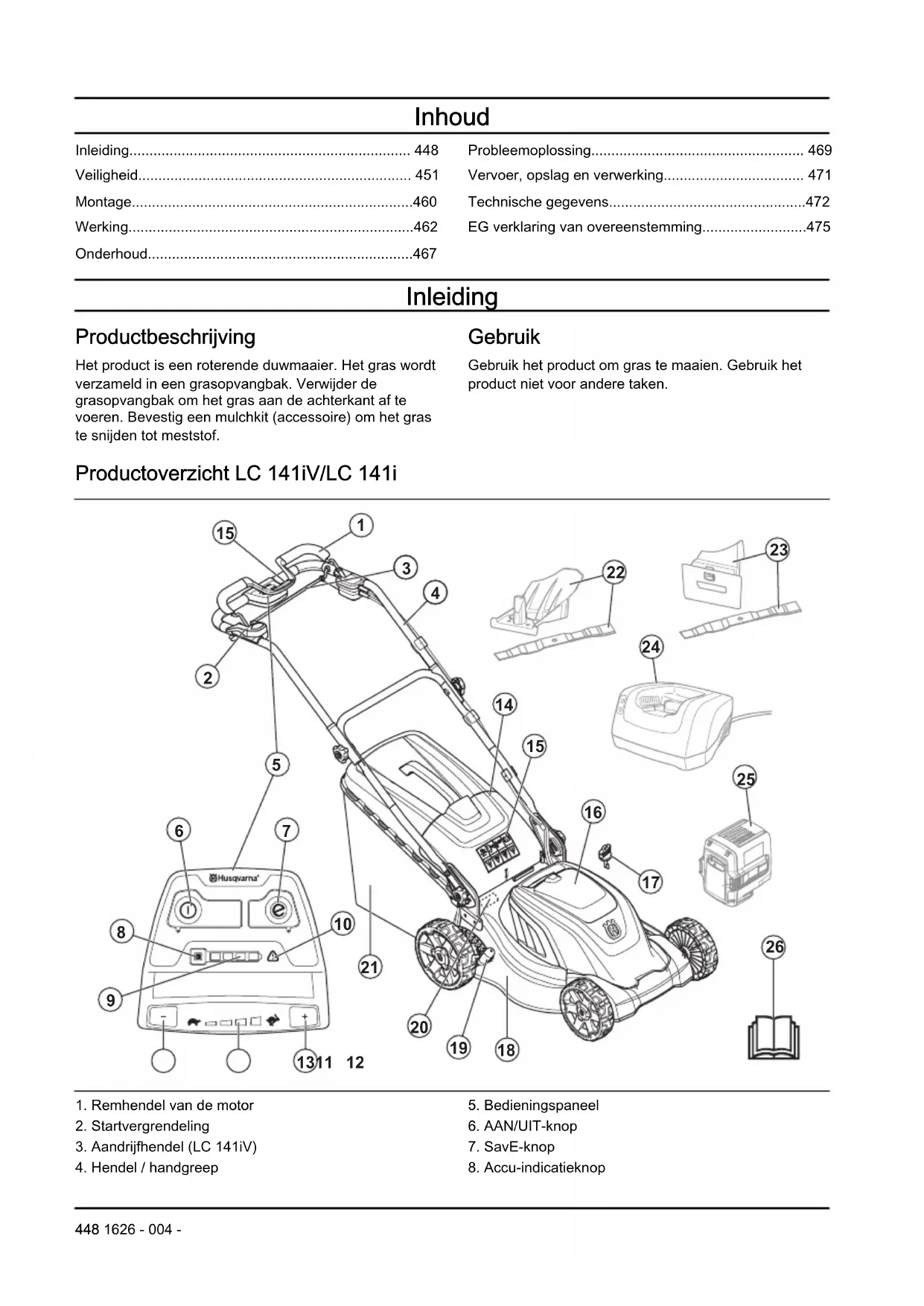

• EG verklaring van overeenstemming Inleiding Productbeschrijving Het product is een roterende duwmaaier. Het gras wordt verzameld in een grasopvangbak. Verwijder de grasopvangbak om het gras aan de achterkant af te voeren. Bevestig een mulchkit (accessoire) om het gras te snijden tot meststof. Gebruik Gebruik het product om gras te maaien. Gebruik het product niet voor andere taken. Productoverzicht LC 141iV/LC 141i p. 475

3. Aandrijfhendel (LC 141iV)

8. Accu-indicatieknop

11. Knop voor toerental verlagen (LC 141iV)

12. Toerentalindicator (LC 141iV)

13. Knop voor toerental verhogen (LC 141iV)

17. Veiligheidssleutel

22. Mulchkit (accessoire voor LC 141iV)

23. Mulchkit (accessoire voor LC 141i)

3. Contactdoos voor voedingskabel

4. Houder voor voedingskabel

Symbolen op het product Onzorgvuldig of onjuist gebruik van het product kan leiden tot letsel of de dood van de 1626 - 004 - 449gebruiker of omstanders. Lees de bedieningshandleiding door en zorg dat u de instructies hebt begrepen voordat u dit product gebruikt. Houd personen en dieren op veilige afstand van het werkgebied. Kijk uit voor weggeslingerde en afgeketste voorwerpen. Waarschuwing: Houd handen en voeten uit de buurt van het roterende mes. Waarschuwing: Houd handen en voeten uit de buurt van draaiende onderdelen. Verwijder de veiligheidssleutel voordat u onderhoud aan het product uitvoert. (model LC 141iV/ LC 141i) Koppel het product los uit de contactdoos voordat u onderhoud aan het product uitvoert. (model LC 141C) IPX1 - Het product biedt bescherming tegen waterdruppels (model LC 141iV/LC 141i) IPX4 - Het product biedt bescherming tegen opspattend water (model LC 141C) Zorg dat er geen regen op het product valt (model LC 141iV/ LC 141i) Waarschuwing: Ga niet met het product over de voedingskabel heen, omdat dit een elektrische schok of beschadiging van het product kan veroorzaken. (model LC 141C) Dit product voldoet aan de geldende EG- richtlijnen. Geluidsemissie naar de omgeving volgens de richtlijn van de Europese Gemeenschap. De emissie van het product is vermeld in het hoofdstuk "Technische 450 1626 - 004 -gegevens" en op het label. Gelijkstroom. 36V Dubbele isolatie. Lever dit pro- duct in bij een recyclepunt voor elektri- sche en elek- tronische appa- ratuur. (Alleen geldig voor Eu- ropa) Startprocedure voor model LC 141iV/ LC 141i: druk op de AAN/ UIT-knop, maak de start- vergrendeling los, druk de remhendel van de motor om- laag. Startprocedure voor model LC 141C: maak de startvergrendeling los, druk de remhendel van de motor omlaag. Zet de remhendel van de motor los om te stoppen. Langzaam Snel Scanbare code Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor bepaalde markten. Productaansprakelijkheid Zoals uiteengezet in de wet voor productaansprakelijkheid zijn wij niet aansprakelijk voor schade die door ons product wordt veroorzaakt, indien:

• het product niet goed is gerepareerd.

• het product is gerepareerd met onderdelen die niet van de fabrikant afkomstig zijn, of onderdelen die niet zijn goedgekeurd door de fabrikant.

• het product een accessoire bevat dat niet afkomstig is van de fabrikant of niet is goedgekeurd door de fabrikant.

• het product niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit. Veiligheid Veiligheidsdefinities Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding. WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanneer de instructies in de handleiding niet worden gevolgd. 1626 - 004 - 451OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd. Let op: Geven verdere informatie die nodig is in een bepaalde situatie. Algemene veiligheidsinstructies WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Dit product is gevaarlijk als het verkeerd wordt gebruikt, of als u niet voorzichtig bent. Letsel of overlijden kunnen het gevolg zijn als u de veiligheidsvoorschriften negeert.

Dit product produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat alvorens dit product te gaan gebruiken.

Wees altijd voorzichtig en gebruik uw gezond verstand. Als u niet zeker weet hoe u het product moet bedienen in een bepaalde situatie, stop dan en informeer bij uw Husqvarna dealer voordat u verdergaat.

Denk erom dat de bediener of gebruiker verantwoordelijk is voor ongelukken of beschadigingen aan eigendommen.

Houd het product schoon. Zorg ervoor dat u de aanduidingen en stickers duidelijk kunt lezen.

Laat kinderen of mensen die niet bekend zijn met deze gebruiksaanwijzing het apparaat niet gebruiken. Er kunnen plaatselijke regels zijn met betrekking tot de minimumleeftijd voor het bedienen van dit apparaat

Houd personen met een lichamelijke of geestelijke beperking die het product gebruiken, altijd in de gaten. Er moet te allen tijde een verantwoordelijke volwassene aanwezig zijn.

Gebruik het product nooit als u moe of ziek bent, of onder invloed van alcohol, drugs of medicijnen verkeert. Dit heeft een negatief effect op uw

1626 - 004 -visie, alertheid, coördinatie en oordeel.

Gebruik het product niet als het defect is.

Wijzig dit product niet of gebruik het niet als het door anderen kan zijn gewijzigd. Veiligheid van het werkgebied WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Verwijder objecten zoals takken, twijgen en stenen uit het werkgebied voordat u het product gaat gebruiken.

Objecten die tegen de snijuitrusting aankomen, kunnen worden uitgeworpen en schade veroorzaken aan personen en objecten. Houd omstanders en dieren op veilige afstand van het product.

Gebruik het product nooit in slechte weersomstandigheden zoals mist, regen, sterke wind, hevige kou of als er gevaar is voor blikseminslag. Het gebruik van dit product bij slecht weer of op vochtige of natte plaatsen is vermoeiend. Slecht weer kan leiden tot gevaarlijke situaties zoals gladde ondergronden.

Kijk uit voor personen, objecten en situaties die een veilig gebruik van het product kunnen verhinderen.

Kijk uit voor obstakels zoals wortels, stenen, takjes, kuilen en greppels. Obstakels kunnen moeilijk te zien zijn door hoog gras.

Gras maaien op hellingen kan gevaarlijk zijn. Maai niet op overmatig steile hellingen. Gebruik het product niet op een helling van meer dan 15°

Ga uiterst behoedzaam te werk wanneer u van richting verandert op hellingen. Gebruik het product dwars over het oppervlak van hellingen. Ga niet van boven naar beneden.

Wees voorzichtig wanneer u in de buurt komt van onoverzichtelijke bochten en voorwerpen die uw zicht kunnen belemmeren. Werkveiligheid WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken. 1626 - 004 - 453• Gebruik dit product alleen om gazons te maaien. Het is niet toegestaan om het product voor andere doeleinden te gebruiken.

Maak altijd gebruik van persoonlijke beschermingsmiddelen. Zie Persoonlijke beschermingsuitrusting op pagina 455

Zorg ervoor dat u weet hoe u de motor in een noodsituatie snel kunt stoppen.

Gebruik het product niet in regen of natte omstandigheden. Het risico van een elektrische schok neemt toe als water het product binnendringt.

Gebruik dit product alleen als het mes en alle afdekkingen correct zijn bevestigd. Een verkeerd bevestigd mes kan losraken en letsel veroorzaken.

Zorg ervoor dat het mes geen voorwerpen raakt zoals stenen en wortels. Hierdoor kan het mes beschadigd raken en de motoras verbuigen. Een gebogen as veroorzaakt zware trillingen en een zeer groot risico dat het mes losraakt.

Stop het product onmiddellijk als het mes een voorwerp wordt geraakt of als zich trillingen voordoen. Schakel de motor uit, zet de veiligheidssleutel op 0 en verwijder de accu (model LC 141iV en LC 141i) of koppel de voedingskabel los (model LC 141C). Controleer het product op schade. Repareer schade of laat een erkende servicewerkplaats de reparatie uitvoeren.

Bevestig de motorremhendel nooit permanent aan de handgreep wanneer de motor wordt gestart.

Plaats het product op een stabiele, vlakke ondergrond en start het. Zorg ervoor dat het mes niet in aanraking komt met de grond of andere voorwerpen.

Blijf altijd achter het product wanneer u het gebruikt.

Zorg dat alle wielen op de grond blijven en houd 2 handen op de handgreep tijdens de bediening van het product. Houd uw handen en voeten uit de buurt van de roterende messen.

Kantel het product niet terwijl de motor draait.

Wees voorzichtig wanneer u het product naar achteren trekt.

Til het product nooit op terwijl de motor draait. Als u het

1626 - 004 -product moet optillen, schakel dan eerst de motor uit, zet de veiligheidssleutel op 0 en verwijder de accu (model LC 141iV en LC 141i) of koppel de voedingskabel los (model LC 141C).

Loop niet achteruit wanneer u het product bedient.

Stop de motor als u in gebieden zonder gras komt, bijvoorbeeld op paden van grind, stenen en asfalt.

Loop niet hard met het product wanneer de motor is ingeschakeld. Loop altijd rustig wanneer u het product bedient.

Zet de motor uit voordat u de maaihoogte wijzigt. Voer nooit afstellingen uit terwijl de motor draait.

Houd altijd toezicht op het product wanneer de motor draait. Schakel de motor uit en zorg ervoor dat de snijuitrusting niet draait. Veiligheidsinstructies voor bediening Persoonlijke beschermingsuitrusting WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Persoonlijke beschermingsuitrusting kunnen niet alle risico’s uitsluiten maar kunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschermingsmiddelen.

Gebruik zware antisliplaarzen of -schoenen. Draag geen open schoenen en loop niet op blote voeten.

Draag een lange broek van stevige stof.

Draag zo nodig beschermende handschoenen, bijvoorbeeld bij het monteren, inspecteren of reinigen van de snijuitrusting. Veiligheidsvoorzieningen op het product WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik het product nooit wanneer de veiligheidsvoorzieningen defect zijn.

• Controleer de veiligheidsvoorzieningen regelmatig op een juiste werking. Als de veiligheidsvoorzieningen defect zijn, neem dan contact op met uw Husqvarna servicewerkplaats. De kap van het maaidek controleren De kap van het maaidek vermindert trillingen in het product en vermindert het risico op letsel door het mes.

• Controleer de kap van het maaidek om te zien of er geen schade is, zoals barsten. 1626 - 004 - 455Remhendel van de motor De remhendel van de motor stopt de motor. Als de remhendel van de motor wordt losgelaten, stopt de motor. Voor een inspectie van de motorrem start u de motor en laat u de motorremhendel los. Als de motor niet binnen 3 seconden stopt, laat de motorrem dan afstellen door een erkende Husqvarna servicewerkplaats. Veiligheidssleutel (modellen LC 141iV en LC 141i) De veiligheidssleutel bevindt zich onder het accudeksel. De veiligheidssleutel zorgt voor verbinding met de accu die de motor van voeding voorziet.

• Start de motor en schakel die weer uit bij wijze van controle van de veiligheidssleutel.

• Als de veiligheidssleutel naar behoren werkt, start de motor alleen wanneer de sleutel in stand 1 staat. Startvergrendeling onderzoeken Controleer de startvergrendeling om er zeker van te zijn dat deze de werking van de motor voorkomt.

1. Druk de hendel van de motorrem in de richting van

de handgreep. De startvergrendeling stopt de beweging.

2. Duw de startvergrendeling naar buiten.

3. Laat de startvergrendeling los en controleer of deze

teruggaat naar de oorspronkelijke stand. De houder voor de voedingskabel gebruiken (model LC 141C) De houder voor de voedingskabel vermindert de belasting op de contactdoos en de voedingskabel. De houder voor de voedingskabel verkleint ook de kans dat u valt.

1. Buig de voedingskabel in een smalle lus.

2. Plaats de lus in het gat in de houder voor de

4. Trek aan de voedingskabel om de lus om de haak

aan te halen. Veiligheid bij accu's WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Gebruik uitsluitend oplaadbare batterijen van Husqvarna als

1626 - 004 -voedingsbron voor gerelateerde producten van Husqvarna. Gebruik de accu niet als voedingsbron voor andere apparaten, om letsel te voorkomen.

Gebruik geen niet-oplaadbare accu's.

Risico van elektrische schok. Breng de accuklemmen niet in contact met sleutels, munten, schroeven of ander metaal. Dit kan een kortsluiting van de accu veroorzaken.

Plaats geen voorwerpen in de luchtspleten van de accu.

Bescherm de accu tegen regen en vocht.

Houd de accu uit de buurt van magnetrons en hoge druk.

Probeer de accu niet te demonteren of te slopen.

Als er een accu lekt, zorg er dan voor dat de vloeistof niet in aanraking komt met uw huid of ogen. Als u in aanraking bent gekomen met de vloeistof, reinig het oppervlak dan met een ruime hoeveelheid water en raadpleeg een arts.

Gebruik de accu bij temperaturen tussen -10 °C en 40 °C.

Reinig de accu of acculader nooit met water. Zie Accu en acculader reinigen op pagina

Gebruik geen defecte of beschadigde accu.

Sla accu's op uit de buurt van metalen voorwerpen, bijvoorbeeld spijkers, munten en sieraden. Veiligheidsvoorschriften voor acculader WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Gebruik de QC-acculaders uitsluitend om vervangende accu's van Husqvarna op te laden.

Gevaar voor elektrische schokken en kortsluiting. Plaats geen voorwerpen in de luchtspleten van de oplader. Probeer de acculader niet te demonteren. Verbind de laadcontacten niet met metalen objecten. Gebruik een 1626 - 004 - 457goedgekeurde wandcontactdoos.

Dit product produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze dit product gaan bedienen.

Controleer regelmatig of de voedingskabel van de acculader niet beschadigd of gescheurd is.

Til de acculader niet op aan de voedingskabel. Trek aan de stekker om de acculader uit de wandcontactdoos te halen. Trek niet aan de voedingskabel.

Houd de voedingskabel en de verlengsnoeren uit de buurt van water, olie en scherpe randen. Let op dat de kabel niet bekneld raakt tussen deuren, hekken e.d. Anders kan de lader onder spanning komen te staan.

Reinig de acculader nooit met water.

De acculader kan worden gebruikt door kinderen vanaf 8 jaar en ouder en andere personen die ondanks hun fysieke, sensorische of geestelijke handicap of gebrek aan ervaring en kennis onder toezicht of instructie van een verantwoordelijke persoon in staat zijn veilig gebruik te maken van de acculader en op de hoogte zijn van alle gevaren. Kinderen mogen niet spelen met de acculader. Kinderen mogen het apparaat niet zonder toezicht reinigen of onderhouden.

Laad niet-oplaadbare accu's niet op in de acculader.

Gebruik de acculader niet in de buurt van brandbare materialen of materialen die corrosie kunnen veroorzaken. Dek de acculader niet af. Haal de stekker van de acculader uit de wandcontactdoos bij rookontwikkeling of brand.

Gebruik geen defecte of beschadigde acculader.

De accu mag alleen binnenshuis worden opgeladen op een plek met voldoende ventilatie en zonder direct zonlicht. Laad de accu

1626 - 004 -niet op in vochtige omstandigheden. Veiligheid voedingskabel Voor model LC 141C.

Het gebruik van een overstroombeveiliging met een afschakelstroom van 30 mA of minder wordt aanbevolen. Zelfs met een overstroombeveiliging is 100% veiligheid niet gegarandeerd en moet er moet altijd veilig worden gewerkt. Controleer uw overstroombeveiliging telkens als u deze gebruikt.

Koppel het apparaat onmiddellijk los van het stroomnet als de voedingskabel doorgesneden is of als de isolatie beschadigd is.

Raak een doorgesneden of beschadigde voedingskabel niet aan totdat de stroomtoevoer is uitgeschakeld.

Repareer een doorgesneden of beschadigde voedingskabel niet. Vervang deze door een nieuwe kabel. Veiligheidsinstructies voor onderhoud WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Voor model LC 141iV, LC 141i: Om te voorkomen dat het product tijdens onderhoud per ongeluk wordt gestart, draait u de veiligheidssleutel naar 0 en verwijdert u de accu. Wacht minstens 5 seconden voordat u begint met het onderhoud.

Voor model LC 141C: Koppel de voedingskabel los tijdens het onderhoud om onbedoeld starten te voorkomen.

Voer de onderhoudswerkzaamheden naar behoren uit om de levensduur van het product te verlengen en het risico op ongevallen te verlagen. Laat professionele reparaties uitvoeren door een erkende servicewerkplaats. Neem contact op met uw dichtstbijzijnde servicewerkplaats voor meer informatie.

Voer alleen onderhoudswerkzaamheden uit zoals beschreven in deze bedieningshandleiding. Verdergaande werkzaamheden moeten door een erkende servicewerkplaats worden uitgevoerd.

Draag handschoenen voor zwaar gebruik wanneer u de snijuitrusting hanteert. Het mes is zeer scherp en kan 1626 - 004 - 459gemakkelijk snijwonden veroorzaken.

Houd de snijkanten scherp en schoon voor optimale prestaties en veiligheid.

Laat het product regelmatig controleren door uw servicewerkplaats en laat noodzakelijke aanpassingen en reparaties uitvoeren.

Vervang beschadigde, versleten of defecte onderdelen.

Volg de instructies voor het vervangen van accessoires. Gebruik alleen accessoires van de fabrikant.

Houd het product, de accu en de acculader, wanneer deze niet in gebruik zijn, apart in een droge, afgesloten locatie binnenshuis. Zorg dat kinderen en niet- geautoriseerde personen geen toegang hebben tot het product, de accu of de acculader. Montage Inleiding WAARSCHUWING: Lees het hoofdstuk over veiligheid voordat u het product monteert. WAARSCHUWING: Voor model LC 141iV, LC 141i: Voorkom onbedoeld starten tijdens de montage door de veiligheidssleutel op 0 te zetten, de accu te verwijderen en ten minste 5 seconden te wachten. Voor model LC 141C: Koppel de voedingskabel los tijdens de montage om onbedoeld starten te voorkomen. Hendel monteren

1. Duw de schroef (A) door de handgreep (B), de

kunststof ring (C) en de steunbeugel van de handgreep (D).

3. Duw de schroef (F) door de ring (G) en de

460 1626 - 004 -5. Lijn de gaten in de handgreep uit met de openingen in de onderste hendel en breng de schroeven, sluitringen en knoppen aan. Draai de knoppen volledig vast.

6. Bevestig de kabels aan de handgreep met behulp

van de kabelhouders. Let op: Zorg ervoor dat de kabels niet te strak gespannen staan. Een kabel die te strak gespannen staat, kan beschadigd raken als de handgreep in de transportstand wordt geklapt.

7. Leid de kabels om de haak onder aan de handgreep.

Hoogte van de hendel afstellen

1. Draai de onderste knoppen los.

2. Verwijder de knop, de ring en de schroef aan de

linker- en rechterkant.

3. De handgreep kan op 2 verschillende hoogten

worden ingesteld. Plaats de schroef in één van de 2 gaten aan de linker- en rechterkant.

4. Breng de schroeven, sluitringen en knoppen aan.

5. Beweeg de knoppen omhoog naar de handgreep tot

de aanslag en u een klik hoort. Draai de knoppen volledig vast. Grasopvangbak monteren

1. Duw de 2 transportafschermingen naar buiten en

naar beneden. 1626 - 004 - 4612. Bevestig het bovenste deel van de grasopvangbakaan het onderste deel van de grasopvangbak.Bevestig het frame van de grasopvangbak met deklemmen.3. Til de achterklep op.4. Bevestig de haken op de grasopvangbak aan debovenrand van het chassis. Mulchkit monteren 1. Til de achterklep op en verwijder de grasopvangbak.2. Steek de mulchplug in het grasuitwerpkanaal.Mulchplug type A is voor LC 141i en LC 141C. TypeB is voor LC 141iV.

3. Sluit de achterste afscherming.4. Vervang het mes door het combimes, zie

Mes verwijderen en vervangen op pagina 469

Werking Inleiding WAARSCHUWING: Voordat u het product gaat gebruiken, dient u hethoofdstuk over veiligheid te lezen en hebbenbegrepen. Husqvarna Connect Husqvarna Connect is een gratis app voor uw mobieleapparaat. De Husqvarna Connect-app biedt uitgebreidefuncties voor uw Husqvarna-product:• Uitgebreide productinformatie.• Informatie over, en hulp bij, onderdelen enonderhoud van uw product. Husqvarna Connect gebruiken 1. Download de Husqvarna Connect-app op uwmobiele apparaat.2. Registreer in de Husqvarna Connect-app.3. Volg de instructies in de Husqvarna Connect-app omverbinding te maken met het product en dit teregistreren. Product in de werkstand zetten Als de handgreep in de transport- en opbergstand isgezet (zie Product in de transportstand zetten op pagina

), volg dan onderstaande procedure om de hendel inde werkstand te zetten.462 1626 - 004 -1. Til de handgreep omhoog totdat de onderste handgreep in de werkstand wordt vergrendeld.

2. Beweeg de onderste knoppen naar de handgreep tot

ze stoppen en u een klik hoort.

3. Draai de knoppen vast.

4. Til de bovenste handgreep omhoog en draai de

knoppen vast. Maaihoogte afstellen

1. Breng de maaihoogtehendel naar achteren om de

maaihoogte te vergroten.

2. Breng de maaihoogtehendel naar voren om de

OPGELET: Stel de maaihoogte niet te laag in. Als het oppervlak van het gazon niet waterpas is, kunnen de messen de grond raken. Accu WAARSCHUWING: Voordat u het product gebruikt, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen. Zorg er ook voor dat u de bedieningshandleiding bij de accu en de acculader hebt gelezen en begrepen. Accustatus Het display geeft de resterende accucapaciteit aan en geeft aan of er problemen zijn met de accu. De accucapaciteit wordt gedurende 5 seconden nadat het product is uitgeschakeld, weergegeven na het indrukken van de accu-indicatorknop. Het waarschuwingssymbool op de accu gaat branden als er een fout is opgetreden. Zie Accu op pagina 469

LED-lampjes Accustatus Alle leds branden Volledig opgeladen (75‐ 100%) Led 1, led 2, led 3 bran- den De accu is 50%‐75% op- geladen Led 1, led 2 branden De accu is 25%‐50% op- geladen 1626 - 004 - 463LED-lampjes Accustatus Led 1 brandt De accu is 0%‐25% opge- laden. LED 1 knippert De accu is leeg. Laad de accu op. De accu opladen Laad de accu voor het eerste gebruik op. De accu is slechts 30% opgeladen wanneer deze aan de klant wordt geleverd. Let op: De acculader moet worden aangesloten op de spanning en frequentie die overeenkomen met de specificaties op het productplaatje. De accu wordt niet opgeladen als de accutemperatuur hoger is dan 50°C. De acculader verlaagt de temperatuur van de accu voordat deze begint te laden.

1. Sluit een uiteinde van de voedingskabel voor de

acculader aan op de aansluiting van de acculader.

2. Sluit het andere uiteinde van de voedingskabel van

de acculader aan op een geaarde wandcontactdoos. De LED op de acculader licht eenmaal groen op.

3. Plaats de accu in de acculader. Het groene lampje

op de lader gaat branden wanneer de accu correct is aangesloten op de acculader.

4. Wanneer alle LED's op de accu branden, is de accu

volledig opgeladen. Laad de accu max. 24 uur op.

5. Om de acculader uit de wandcontactdoos los te

koppelen, dient u aan de stekker, niet aan de kabel te trekken.

6. Haal de accu uit de acculader.

Acculaadstatus Een Li-ionaccu van Husqvarna kan worden opgeladen en gebruikt bij alle laadniveaus. De accu wordt niet beschadigd. Een volledig opgeladen accu zal geen lading verliezen, zelfs niet wanneer de accu in de lader blijft staan. LED-display Laadstatus LED 1 knippert 0%-25% Led 1 brandt, led 2 knip- pert 25%-50% Led 1 en led 2 branden, led 3 knippert 50%-75% Led 1, led 2 en led 3 bran- den, led 4 knippert 75%-100% Led 1, led 2, led 3, led 4 branden Volledig opgeladen LC 141iV En LC 141i gebruiken Product starten

1. Plaats een opgeladen accu in het

2. Draai de veiligheidssleutel naar 1.

3. Blijf achter het product.

4. Druk op de AAN/UIT-knop (A) op het

bedieningspaneel en de groene LED (B) gaat branden.

6. Druk de hendel van de motorrem in de richting van

de handgreep. De aandrijving op de wielen gebruiken

• Model LC 141iV. Trek de aandrijfhendel in de richting van de handgreep om de aandrijving te starten.

• Druk op + en - op het bedieningspaneel om de rijsnelheid in 4 stappen in te stellen.

• Laat de aandrijfhendel los om de aandrijving uit te schakelen, bijvoorbeeld wanneer u bij een obstakel komt. De functie SavE gebruiken Het product heeft een accubesparingsfunctie (SavE) die voor een langere bedrijfstijd zorgt.

1. Druk op de knop SavE (A) om de functie te starten.

De groene LED gaat branden.

2. Druk nogmaals op de knop SavE om de functie uit te

schakelen. De groene LED (B) gaat uit. De functie SavE stopt automatisch als de bodemgesteldheid een hoger vermogen vereist. De functie SavE start automatisch als de bodemgesteldheid dit toelaat. Functie voor hoge belasting Als het product lang of vochtig gras maait, verhoogt de motor automatisch het toerental. De motor gaat terug naar de standaardmodus wanneer een hoge belasting niet noodzakelijk is. Product stoppen Het product stopt automatisch als het 10 minuten niet wordt bediend. Zet altijd de beveiligingssleutel op 0 wanneer u geen toezicht houdt op het product.

2. Houd de AAN/UIT-knop (A) op het bedieningspaneel

ingedrukt totdat de groene LED (B) uitgaat.

1626 - 004 - 4653. Open het accudeksel en zet de veiligheidssleutel in de stand 0.

4. Om de accu te verwijderen, drukt u op de 2

ontgrendelknoppen en verwijdert u de accu.

5. Laad de accu op wanneer deze zwak is. Voor meer

informatie zie De accu opladen op pagina 464

LC 141C gebruiken Goedgekeurde kabel selecteren (LC 141C) Let op: Gebruik voor de Engelse markt alleen de 16M-verlengkabel die bij het product wordt geleverd. Raadpleeg voor alle andere markten de informatie hieronder. Als er verlengkabels worden gebruikt, moeten deze voldoen aan de minimale dwarsdoorsnedes die vermeld zijn in de onderstaande tabel: Spanning Kabellengte Dwarsdoor- snede 220-240 V/50Hz Maximaal 20 m 1,5 mm

• Netspanningskabels en verlengkabels zijn verkrijgbaar bij uw dichtstbijzijnde erkende servicewerkplaats voor producten van Husqvarna voor buitengebruik.

• Gebruik alleen verlengkabels die speciaal ontworpen zijn voor buitengebruik en die voldoen aan een van de volgende specificaties: Gewoon rubber (60245 IEC 53), gewoon PVC (60227 IEC 53) of gewoon PCP (60245 IEC 57)

• Als de kabel is beschadigd, moet deze om gevaar te vermijden worden vervangen door de fabrikant, de servicewerkplaats van de fabrikant of een gelijkwaardig gekwalificeerde persoon. Product starten

1. Sluit een voedingskabel aan op de contactdoos

2. Breng de voedingskabel in de houder voor de

voedingskabel aan. Zie De houder voor de voedingskabel gebruiken (model LC 141C) op pagina 456

3. Blijf achter het product.

5. Druk de hendel van de motorrem in de richting van

2. Koppel de voedingskabel los van het stroomnet en

daarna van het product. OPGELET: Trek de stekker er recht uit. Trek niet aan de voedingskabel. Een goed resultaat verkrijgen

• Gebruik altijd een scherp mes. Een bot mes geeft een onregelmatig resultaat en het snijvlak van het gras wordt geel. Een scherp mes verbruikt ook minder energie dan een bot mes.

• Maai nooit meer dan 1/3e van de lengte van het gras af. Maai eerst met een hoog ingestelde maaihoogte. Controleer het resultaat en verlaag de snijhoogte tot een geschikt niveau. Als het gras echt lang is, rijd dan langzaam en maai zo nodig 2 keer.

• Maai elke keer in een andere richting, om het ontstaan van strepen in het gazon te voorkomen. Onderhoud Inleiding WAARSCHUWING: Voordat u onderhoud gaat uitvoeren, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen. Voor alle onderhouds- en reparatiewerkzaamheden aan het product is speciale training nodig. Wij garanderen de beschikbaarheid van professionele reparaties en onderhoud. Indien uw dealer geen servicewerkplaats heeft, vraag hem dan naar de dichtstbijzijnde servicewerkplaats. Onderhoudsschema De onderhoudsintervallen worden berekend op basis van het dagelijks gebruik van het product. De intervallen veranderen als het product niet dagelijks wordt gebruikt. 1626 - 004 - 467Voor onderhoud dat is gemarkeerd met *, zie Veiligheidsvoorzieningen op het product op pagina 455

LC 141iV, LC 141i en LC 141C Elk ge- bruik Maande- lijks Elk sei- zoen Voer een algemene inspectie uit. X Reinig het product. X Controleer de startvergrendeling *. X Controleer of de veiligheidsvoorzieningen op het product in orde zijn *. X Controleer de snijuitrusting. X Controleer de afdekking van het maaidek *. X Controleer de remhendel van de motor *. X Alleen LC 141iV en LC 141i Elk ge- bruik Maande- lijks Elk sei- zoen Zorg dat de AAN/UIT-knop naar behoren werkt en in orde is. X Controleer de accu op beschadigingen. X Controleer het laadniveau van de accu. X Controleer of de ontgrendelknoppen op de accu naar behoren werken en de ac- cu in het product wordt vergrendeld.

Controleer de acculader op beschadiging en zorg dat deze naar behoren werkt. X Controleer de verbindingen tussen de accu en het product. Controleer ook de verbinding tussen de accu en de acculader.

Algemene inspectie uitvoeren

• Controleer of de moeren en schroeven op het product goed zijn vastgedraaid.

• Zorg dat de kabels van het product zich in een positie vinden waarin ze niet beschadigd kunnen raken. Product reinigen

• Reinig de kunststof onderdelen met een schone en droge doek.

• Gebruik geen water om het product te reinigen. Water kan de accu of de motor binnendringen en kortsluiting of schade aan het product veroorzaken.

• Reinig het product niet met een hogedrukspuit.

• Laat nooit water rechtstreeks op de motor stromen.

• Gebruik een borstel om bladeren, gras en vuil te verwijderen. Accu en acculader reinigen OPGELET: Reinig de accu of acculader nooit met water.

• Zorg ervoor dat de accu en de acculader schoon en droog zijn voordat u de accu in de acculader plaatst.

• Reinig de accupolen met perslucht of gebruik een zachte en droge doek.

• Reinig de oppervlakken van de accu en de acculader met een zachte en droge doek. Snijuitrusting controleren WAARSCHUWING: Voor modellen LC 141iV en LC 141i: Voorkom onbedoeld starten door de veiligheidssleutel op 0 te zetten, de accu te verwijderen en ten minste 5 seconden te wachten. 468 1626 - 004 -Voor model LC 141C: Koppel de voedingskabel los om onbedoeld starten te voorkomen. WAARSCHUWING: Draag beschermende handschoenen wanneer u onderhoud aan de snijuitrusting uitvoert. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

1. Controleer de snijuitrusting op beschadiging of

scheuren. Vervang beschadigde snijuitrusting altijd.

2. Kijk naar het mes om te zien of dit is beschadigd of

bot is. Let op: Het mes moet na het slijpen worden gebalanceerd. Laat het slijpen, vervangen en balanceren door een servicecentrum uitvoeren. Als u een obstakel raakt waardoor het product stopt, vervang dan het beschadigde mes. Laat het servicecentrum beoordelen of het mes kan worden geslepen of moet worden vervangen. Mes verwijderen en vervangen

1. Zet het mes vast met een houten blok.

2. Verwijder de mesbout.

3. Verwijder het mes.

5. Controleer de motoras om te controleren of deze niet

6. Wanneer u het nieuwe mes bevestigt, richt dan de

gebogen uiteinden van het mes naar de kap van het maaidek.

7. Controleer of het mes is uitgelijnd met het midden

8. Zet het mes vast met een houten blok. Bevestig de

veerring en draai de bout en ring vast met een aanhaalmoment van 20 Nm.

9. Draai het mes met de hand rond en controleer of het

vrij draait. WAARSCHUWING: Draag handschoenen van dikke stof. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

10. Start het product om het mes te testen. Als het mes

niet goed is bevestigd, zijn er trillingen in het product of is het maairesultaat niet goed. Probleemoplossing Accu LED op de accu Oorzaak Oplossing De groene led knippert. De accuspanning is laag. Laad de accu op. Zie De accu opladen op pagina

1626 - 004 - 469LED op de accu Oorzaak Oplossing De fout-led knippert. De accu is zwak. Laad de accu op. Zie De accu opladen op pagina

De temperatuur in de werkomgeving is te hoog of te laag. Gebruik de accu bij temperaturen tussen -10 °C en 40 °C. Overspanning. Controleer of de netspanning overeenkomt met de spanning die is aangegeven op het typeplaatje op het product. Haal de accu uit de acculader. Wacht 5 seconden en probeer de accu opnieuw op te laden. Indien het probleem zich blijft voordoen, neem dan con- tact op met een erkende servicewerkplaats. De fout-led brandt. Het celverschil is te groot (1 V). Neem contact op met een erkende servicewerk- plaats. Acculader LED op de acculader Oorzaak Oplossing De fout-led knippert. De temperatuur in de werkomge- ving is te hoog of te laag. Gebruik de acculader bij temperaturen tussen 5 °C en 40 °C. De fout-led brandt. Neem contact op met een erkende servicewerkplaats. Bedieningspaneel Neem bij problemen die niet in dit hoofdstuk worden vermeld, contact op met uw servicewerkplaats. Toetsenbord Mogelijke fouten Mogelijke actie De fout-LED knippert De motor is overbelast Vergroot de maaihoogte. Zie Maaihoogte afstellen op pagina 463

Het motortoerental daalt te veel en de motor stopt De motorregeling is te warm Stop de motor en wacht tot hij is afgekoeld Het mes is geblokkeerd Voorkom onbedoeld starten door de veiligheids- sleutel op 0 te zetten, de accu te verwijderen en ten minste 5 seconden te wachten. Zorg ervoor dat het blad vrij kan draaien. Indien het probleem zich blijft voordoen, neem dan contact op met een erkende servicewerkplaats Accufout of geen signaal van de accu Plaats de accu correct in het product en controleer de accuconnector. Als de fout-LED op de accu knippert, zie Accu op pagina 469

Het product stopt De accu is zwak Laad de accu op. Zie De accu opladen op pagina

1. Verwijder de grasopvangbak (indien deze is

2. Draai de knoppen van de bovenste handgreep los

4. Beweeg de knoppen naar het onderste uiteinde van

de sleuven aan de linker- en rechterzijde van het product.

5. Klap de hendel naar voren.

• De wettelijke vereisten voor gevaarlijke stoffen zijn van toepassing voor de Li-ion-accu's die in het product zitten.

• Voor commercieel transport moet aan speciale vereisten voor de verpakking en labels worden voldaan.

• Zorg dat u de regels voor gevaarlijke materialen in acht neemt bij het voorbereiden van het product voor transport. Er kunnen lokale voorschriften van toepassing zijn.

• Verwijder voor transport altijd de accu.

• Plaats tape op de accuconnectors en zorg ervoor dat de accu niet kan bewegen tijdens transport.

• Zet het product vast tijdens transport. Opslag

• Verwijder voor opslag altijd de accu.

• Om ongevallen te voorkomen, dient u ervoor te zorgen dat de accu tijdens opslag niet op het product is aangesloten.

• Bewaar de acculader in een afgesloten en droge ruimte.

• Bewaar de accu en de acculader op een droge, vocht- en vorstvrije plaats.

• Koppel de accu tijdens opslag los van de accu.

• Bewaar de accu niet op plaatsen waar statische elektriciteit aanwezig is. Bewaar de accu niet in een metalen doos.

• Bewaar de accu bij een temperatuur tussen 5 °C en 25 °C en nooit in direct zonlicht.

• Bewaar de acculader bij een temperatuur tussen 5 °C en 45 °C en nooit in direct zonlicht.

• Zorg ervoor dat de accu tussen de 30% en 50% is opgeladen alvorens langdurige opslag.

• Bewaar het product, de accu en de acculader in een afgesloten ruimte, buiten bereik van kinderen en onbevoegden.

• Reinig het product en voer een volledige onderhoudsbeurt uit voordat u het product voor langere tijd opslaat. Afvoeren Symbolen op het product of op de verpakking van het product geven aan dat dit product niet beschouwd kan worden als huishoudelijk afval. Het moet worden ingeleverd bij een geschikt inzamelstation voor het terugwinnen van elektrische en elektronische apparatuur. Als u ervoor zorgt dat dit product goed wordt verwerkt, helpt u mogelijk negatieve gevolgen voor het milieu en mensen door verkeerd afvalbeheer van dit product tegen te gaan. Neem voor meer informatie over het recyclen van dit product contact op met de gemeente, 1626 - 004 - 471het afvalverwerkingsbedrijf of de winkel waar u het product hebt gekocht. Technische gegevens Technical data LC 141iV, LC 141i LC 141iV LC 141i Cutting motor Motor type BLDC (brushless) 36V BLDC (brushless) 36V Motor speed – SavE, rpm 2700 2700 Motor speed – Nominal, rpm 3100 3100 Motor speed – High load, rpm 3700 3700 Motor output – max. kW 0.8 0.8 Motor output – Nominal, kW 0.55 0.55 Drive motor Motor output – Nominal, kW 0.25 NA Self walk speed, km/h 3.0–4.5 NA Speed adjustment levels 4 NA Weight Weight without battery, kg

1626 - 004 - 473LC 141C Vermogen 1800 W Stroombron Elektrisch met voedingskabel Voedingskabel (alleen meegeleverd voor de Engelse markt) Type kabel 16M-verlengkabel Gewicht, kg 1,6 Gewicht Gewicht, kg 20,4 Geluidsemissies

Geluidsvermogenniveau, gemeten dB(A) 93 Geluidsvermogenniveau, gegarandeerd L

Geluidsdrukniveau bij het oor van de gebruiker, dB(A) 85 Trillingsniveau

Geluidsemissie naar de omgeving gemeten als geluidsvermogen (L

) volgens EG-richtlijn 2000/14/EG.

De gerapporteerde gegevens voor het geluidsdrukniveau vertonen een typische statistische spreiding (stan- daardafwijking) van 1,4 dB (A).

De gerapporteerde gegevens voor een trillingsniveau vertonen een typische statistische spreiding (standaard- afwijking) van 0,2 m/s

474 1626 - 004 -EG verklaring van overeenstemming EG verklaring van overeenstemming Husqvarna AB, SE–561 82 Huskvarna, Zweden, tel.: +46-36-146500, verklaart dat de gazonmaaiers Husqvarna LC 141iV en LC 141i vanaf serienummer 2018XXXXXXX en Husqvarna LC 141C vanaf serienummer 2015XXXXXXX voldoen aan de eisen die zijn opgenomen in de RICHTLIJNEN VAN DE RAAD:

• van 8 juni 2011 over de "beperking van het gebruik van bepaalde gevaarlijke stoffen" 2011/65/EU

• van 17 mei 2006 "met betrekking tot machines" 2006/42/EG

• van 26 februari 2014 "met betrekking tot elektromagnetische compatibiliteit" 2014/30/EU

• van 8 mei 2000 "met betrekking tot geluidsemissies in het milieu” 2000/14/EG Raadpleeg voor informatie betreffende geluidsemissie de sectie met technische gegevens. De volgende normen zijn van toepassing op de certificering van Husqvarna LC 141iV en LC 141i: IEC
