HASZNÁLATI ÚTMUTATÓ LB 348SI HUSQVARNA

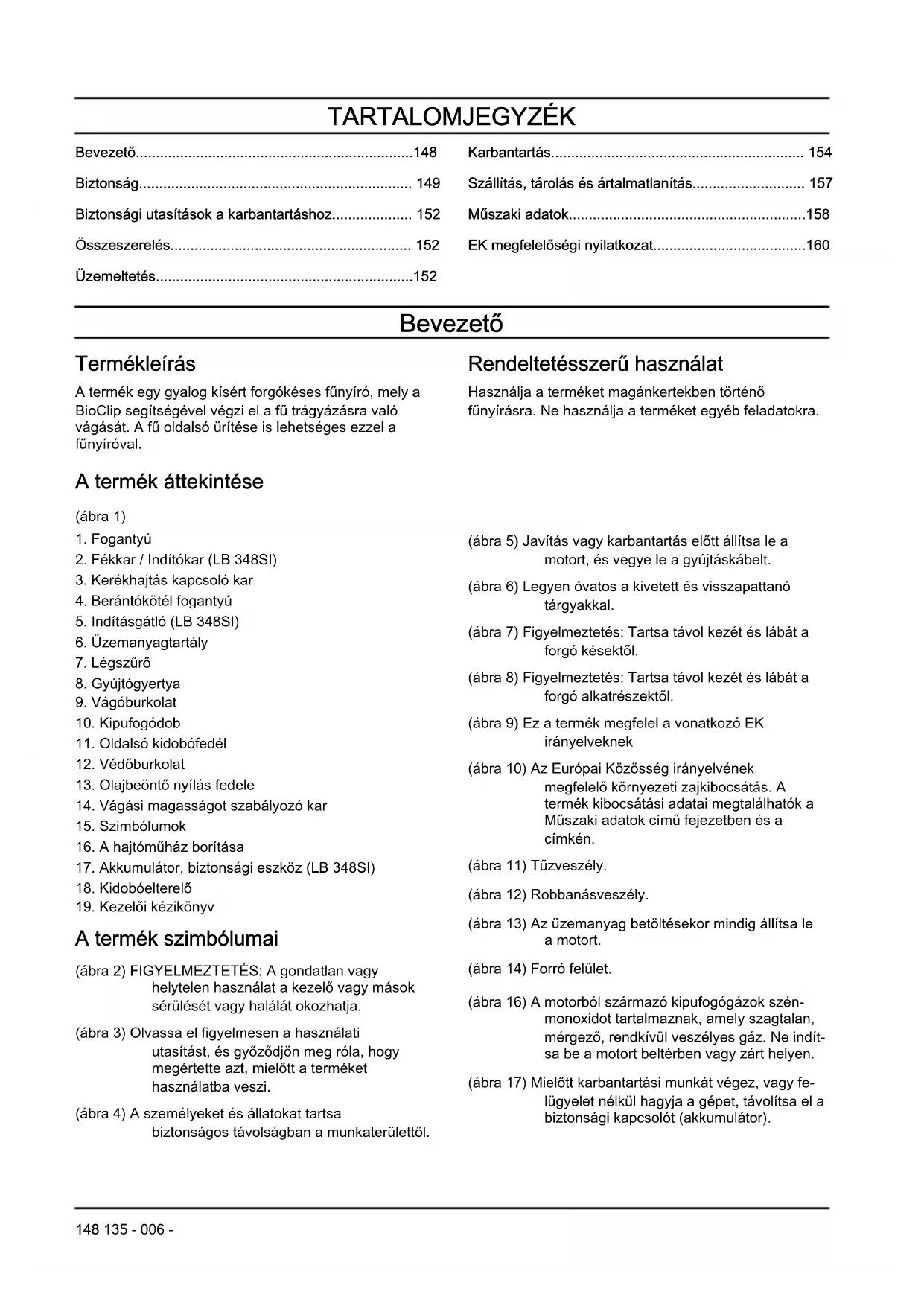

• 147TARTALOMJEGYZÉK Bevezető p. 148
• Biztonság p. 149
• Biztonsági utasítások a karbantartáshoz p. 152
• Összeszerelés p. 152
• Üzemeltetés p. 152
• Karbantartás p. 154
• Szállítás, tárolás és ártalmatlanítás p. 157
• Műszaki adatok p. 158
• EK megfelelőségi nyilatkozat Bevezető Termékleírás A termék egy gyalog kísért forgókéses fűnyíró, mely a BioClip segítségével végzi el a fű trágyázásra való vágását. A fű oldalsó ürítése is lehetséges ezzel a fűnyíróval. Rendeltetésszerű használat Használja a terméket magánkertekben történő fűnyírásra. Ne használja a terméket egyéb feladatokra. A termék áttekintése (ábra 1) p. 160

2. Fékkar / Indítókar (LB 348SI)

3. Kerékhajtás kapcsoló kar

4. Berántókötél fogantyú

5. Indításgátló (LB 348SI)

11. Oldalsó kidobófedél

13. Olajbeöntő nyílás fedele

14. Vágási magasságot szabályozó kar

16. A hajtóműház borítása

17. Akkumulátor, biztonsági eszköz (LB 348SI)

19. Kezelői kézikönyv

A termék szimbólumai (ábra 2) FIGYELMEZTETÉS: A gondatlan vagy helytelen használat a kezelő vagy mások sérülését vagy halálát okozhatja. (ábra 3) Olvassa el figyelmesen a használati utasítást, és győződjön meg róla, hogy megértette azt, mielőtt a terméket használatba veszi. (ábra 4) A személyeket és állatokat tartsa biztonságos távolságban a munkaterülettől. (ábra 5) Javítás vagy karbantartás előtt állítsa le a motort, és vegye le a gyújtáskábelt. (ábra 6) Legyen óvatos a kivetett és visszapattanó tárgyakkal. (ábra 7) Figyelmeztetés: Tartsa távol kezét és lábát a forgó késektől. (ábra 8) Figyelmeztetés: Tartsa távol kezét és lábát a forgó alkatrészektől. (ábra 9) Ez a termék megfelel a vonatkozó EK irányelveknek (ábra 10) Az Európai Közösség irányelvének megfelelő környezeti zajkibocsátás. A termék kibocsátási adatai megtalálhatók a Műszaki adatok című fejezetben és a címkén. (ábra 11) Tűzveszély. (ábra 12) Robbanásveszély. (ábra 13) Az üzemanyag betöltésekor mindig állítsa le a motort. (ábra 14) Forró felület. (ábra 16) A motorból származó kipufogógázok szén- monoxidot tartalmaznak, amely szagtalan, mérgező, rendkívül veszélyes gáz. Ne indít- sa be a motort beltérben vagy zárt helyen. (ábra 17) Mielőtt karbantartási munkát végez, vagy fe- lügyelet nélkül hagyja a gépet, távolítsa el a biztonsági kapcsolót (akkumulátor). 148 135 - 006 -(ábra 18) Indítási eljárás a(z) LB 248S és LB 253S modell esetében: Nyomja a fékkart lefelé, majd húzza meg az indítózsinór fogantyúját. (ábra 19) Indítási eljárás az LB 348SI esetében: En- gedje ki az indításgátlót, majd nyomja lefelé az indítókart. (ábra 15) Beolvasható kód. Megjegyzés: A terméken szereplő többi jelölés/címke néhány piac specifikus vizsgáztatási követelményeire vonatkozik. Termékszavatosság A termékszavatosságra vonatkozó jogszabályok értelmében nem vagyunk felelősek a termékeink által okozott károkért az alábbi esetekben:

• a termék javítását helytelenül végezték;

• a termék javítása nem a gyártótól származó vagy általa jóváhagyott alkatrészekkel történt;

• a terméket nem a gyártótól származó vagy általa jóváhagyott kiegészítővel szerelték fel;

• a termék javítását nem hivatalos szakszerviz vagy jóváhagyott egyéb szerviz végezte. Euro V. kibocsátási norma FIGYELMEZTETÉS: A motor módosítása érvényteleníti a termékre vonatkozó európai uniós típusjóváhagyást. Biztonság Biztonsági meghatározások A figyelmeztetések, óvintézkedések és megjegyzések a használati utasítás kiemelten fontos részeire hívják fel a figyelmet. FIGYELMEZTETÉS: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a kezelő vagy a közelben tartózkodók sérülésének vagy halálának veszélye. VIGYÁZAT: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a vagyoni kár, illetve a termék vagy a környező terület károsodásának veszélye. Megjegyzés: További információt biztosít az adott helyzetben szükséges tennivalókról. Általános biztonsági utasítások FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ez a termék veszélyes, ha helytelenül használja, vagy ha nem vigyáz. A biztonsági utasítások be nem tartása sérüléssel vagy halállal járhat.

• A termék működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a termék alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

• Mindig megfontoltan és előrelátóan cselekedjen. Ha nem biztos benne, hogyan kell a terméket speciális helyzetben üzemeltetni, akkor hagyja abba a tevékenységet, és beszéljen a Husqvarna kereskedőjével a folytatás előtt.

• Ne feledje, hogy a kezelő felelős a másokat és a mások tulajdonát érő balesetekért is.

• Tartsa tisztán a terméket. Ügyeljen arra, hogy a jelek és címkék jól olvashatóak legyenek.

• Ne engedje, hogy használják a terméket, amíg nem gondoskodott róla, hogy elolvassák és megértsék a használati utasítás tartalmát.

• A terméket gyermekek nem használhatják.

• Tartsa távol a gyermekeket a munkavégzési területtől. Egy felelős felnőttnek mindig jelen kell lennie.

• Ne használja a terméket olyan személy, aki nem ismeri a kezelési utasítást.

• Csökkent fizikai vagy szellemi képességekkel rendelkező személy csak felügyelet mellett használhatja a terméket. Egy felelős felnőttnek mindig jelen kell lennie.

• Ne használja a terméket, ha fáradt, beteg, illetve alkohol, drog vagy gyógyszer hatása alatt áll. Ez negatív hatással van a látására, az éberségére, a koordinációjára és az ítélőképességére.

• Ne használja a terméket, ha hibás.

• Ne változtassa meg a terméket, vagy ne használja, ha feltehetőleg valaki más változtatásokat hajtott végre rajta.

149A munkaterület biztonsága FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A termék használata előtt távolítsa el a különböző tárgyakat, például ágakat, gallyakat és köveket a munkaterületről.

• A vágószerkezetnek ütköző tárgyak elrepülve személyek vagy tárgyak sérülését okozhatják. A közelben állókat és az állatokat tartsa biztonságos távolságban a terméktől.

• Ne használja a terméket rossz időben, például ködben, esőben, erős szélben, nagy hidegben, villámlás veszélyes esetén. A termék rossz időjárási körülmények között vagy nyirkos, nedves helyeken történő használata fárasztó. A rossz időjárás veszélyes körülményeket, például csúszós felületeket okozhat.

• Ügyeljen az olyan személyekre, tárgyakra és helyzetekre, amelyek akadályozzák a termék biztonságos üzemeltetését.

• Ügyeljen az olyan akadályokra, mint a gyökerek, kövek, gallyak, gödrök és árkok. A magas fű akadályokat rejthet.

• A lejtőkön levő fű nyírása veszélyes lehet. Ne használja a terméket 15 foknál meredekebb lejtőn.

• Az emelkedőknél/lejtőknél mindig oldalirányban működtesse a terméket. Ne haladjon felfelé vagy lefelé.

• Legyen körültekintő, ha olyan sarkok és tárgyak közelébe ér, amelyek gátolják a tiszta kilátást. Munkabiztonság FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ezt a terméket kizárólag füves pázsitok nyírására használja. A termék más feladatokra történő használata nem megengedett.

• Használjon személyi védőfelszerelést. Lásd: Személyi védőfelszerelés150. oldalon

• Mindenképpen legyen tisztában azzal, hogy vészhelyzet esetén hogyan kell gyorsan leállítani a motort.

• Soha ne indítsa el a motort zárt térben vagy gyúlékony anyag közelében. A motorból kijutó kipufogó füstök forrók és szikrákat tartalmazhatnak, amelyek tüzet okozhatnak.

• Ne használja a készüléket, hacsak a kés és az összes borítás nincs megfelelően rögzítve. A nem megfelelően rögzített kés kilazulhat, és személyi sérülést okozhat.

• Ügyeljen arra, hogy a kés ne ütközzön olyan tárgyakba, mint például kövek és gyökerek. Ez kárt tehet a késben, és meghajlíthatja a motor tengelyét. A meghajlott tengely erős rezgést okoz, és így nagyon nagy a kockázata annak, hogy a kés meglazul.

• Ha a kés valamilyen tárgynak ütközik vagy rezegni kezd, azonnal állítsa le a terméket. Húzza ki a gyújtáskábelt a gyújtógyertyából. Ellenőrizze, hogy a termék sérülésmentes-e. Javítsa meg a sérüléseket, vagy végeztesse el a szakszervizzel a javításokat.

• Amikor a motor működésben van, soha ne rögzítse tartósan a fékkart a fogantyúhoz.

• Helyezze a terméket stabil, vízszintes felületre, és kapcsolja be. Gondoskodjon arról, hogy a kés ne ütközzön se a talajba, se egyéb tárgyakba.

• Mindig maradjon a termék mögött, amikor működteti.

• A termék üzemeltetése során minden kerék legyen a talajon, és tartsa két kézzel a fogantyút. Tartsa távol kezét és lábát a forgó késektől.

• Ne döntse meg a terméket, ha a motor jár.

• Legyen óvatos, amikor hátrafelé húzza a terméket.

• Soha ne emelje fel a terméket, ha a motor jár. Ha fel kell emelnie a terméket, előbb kapcsolja ki a motort, és válassza le a gyújtásvezetéket a gyújtógyertyáról.

• Ne sétáljon hátrafelé a termék működtetése során.

• Állítsa le a motort, ha olyan területeken halad át, ahol nincs fű, például kavicsos, kövezett és aszfaltozott járdák.

• Ne fusson a termékkel, ha a motor jár. Mindig sétáljon a termék működtetése során.

• Mielőtt megváltoztatná a vágási magasságot, állítsa le a motort. Soha ne végezzen beállításokat, amikor a motor jár.

• Soha ne hagyja a terméket felügyelet nélkül járó motor esetén. Állítsa le a motort és győződjön meg arról, hogy a vágószerkezet nem forog. Biztonsági utasítások az üzemeltetéshez Személyi védőfelszerelés FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A személyi védőfelszerelés nem küszöböli ki teljes mértékben a sérülés kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset. A megfelelő felszerelés kiválasztásában kérje a kereskedő segítségét.

• 85 dB-nél magasabb zajszint esetén használjon hallásvédőt.

• Használjon nagy teherbírású, csúszásmentes bakancsot vagy cipőt. Ne használja nyitott cipőben vagy mezítláb a terméket.

• Viseljen vastag, hosszú szárú nadrágot.

• Viseljen védőkesztyűt, például a vágószerkezet felhelyezésekor, ellenőrzésekor vagy tisztításakor.

135 - 006 -Biztonsági eszközök a terméken

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne használjon olyan terméket, amelynek hibásak a biztonsági eszközei.

• Rendszeresen ellenőrizze a biztonsági eszközöket. A biztonsági eszközök meghibásodása esetén vegye fel a kapcsolatot a Husqvarna szervizműhellyel. A vágóburkolat ellenőrzése A vágóburkolat csökkenti a termék rezgését és a kés okozta sérülések kockázatát.

• Vizsgálja meg a vágóburkolatot, hogy nincs rajta sérülés, például repedés. Akkumulátor (LB 348SI) FIGYELMEZTETÉS: A meghibásodott akkumulátorral rendelkező fűnyíró kevésbé biztonságos. Csak a gyártó által jóváhagyott akkumulátort használjon. Az elektromos indítást az akkumulátor teszi lehetővé, mely egyúttal egy biztonsági berendezés, ami megakadályozza a fűnyíró véletlen elindítását. Ha karbantartási munkát végez, vagy felügyelet nélkül hagyja a gépet, távolítsa el az akkumulátort. Fékkar A fékkar a motor leállítására szolgál. Ha elengedi a fékkart, a motor leáll és a meghajtás kikapcsolódik. A motorfék ellenőrzéséhez indítsa el a motort, majd engedje el a fékkart. Ha a motor 3 másodpercen belül nem áll le, állítassa be egy hivatalos Husqvarna szakszervizben a motorféket. (ábra 20) Indításgátló Az LB 348SI modell esetében a fékkar az indítómotor indítókarjaként is működik. Bizonyosodjon meg arról, hogy az indításgátló megakadályozza az indítómotor elindulását.

1. Húzza az indítókart a fogantyú irányába (B). Az

indításgátló megakadályozza a mozgást.

2. Az indításgátlót nyomja ki jobbra (A). (ábra 21)

3. Engedje ki az indításgátlót, és győződjön meg arról,

hogy az visszatér alaphelyzetbe. Kipufogódob A kipufogódob minimálisra csökkenti a zajszintet, és elvezeti a kipufogógázokat a kezelő közeléből. Hiányzó vagy hibás kipufogódob esetén ne használja a terméket. A hibás kipufogódob növeli a zajszintet és a tűzveszélyt. FIGYELMEZTETÉS: A kipufogódob erősen felhevül használat közben és után, illetve, amikor a motor alapjáraton működik. Legyen óvatos gyúlékony anyagok és/vagy gőzök közelében a tűzveszély elkerülése érdekében. A hangfogó ellenőrzése

• Rendszeresen ellenőrizze a kipufogódob megfelelő rögzítését és épségét. Üzemanyaggal kapcsolatos biztonság FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne indítsa be a terméket, ha üzemanyag vagy motorolaj került rá. Távolítsa el a nem kívánt üzemanyagot/motorolajat és hagyja megszáradni a terméket.

• Ha a kiömlött üzemanyag a ruhájára csöppent, öltözzön át azonnal.

• Ügyeljen arra, hogy ne kerüljön üzemanyag a testére, mert az sérülést okozhat. Ha üzemanyag került a testére, távolítsa el szappannal és vízzel.

• Ne indítsa be a motort, ha szivárog a motor. Vizsgálja meg rendszeresen a motort szivárgás szempontjából.

• Bánjon óvatosan az üzemanyaggal. Az üzemanyag gyúlékony, a gőzei robbanásveszélyesek, ezért súlyos, akár végzetes sérülést is okozhat.

• Ne lélegezze be az üzemanyag gőzeit, egészségkárosodást okozhatnak. Gondoskodjon megfelelő légáramlásról.

• Az üzemanyag vagy a motor közelében ne dohányozzon.

• Az üzemanyag vagy a motor közelébe ne tegyen forró tárgyakat.

• Ne tankoljon járó motornál.

• Várja meg a tankolással, amíg lehűl a motor.

• Tankolás előtt nyissa meg lassan a tanksapkát, engedje ki óvatosan a nyomást.

• Ne beltérben tankoljon. A nem elegendő mértékű légáramlás fulladás vagy szén-monoxid miatt egészségkárosodást, akár halált is okozhat.

• Húzza meg teljesen az üzemanyagtartály sapkáját. Ha az üzemanyagtartály sapkája nincs meghúzva, tűzveszélyt okozhat.

• Beindítás előtt vigye a terméket legalább 3 m távolságra a tankolás helyétől.

• Ne töltse teljesen tele az üzemanyagtartályt. Hő hatására az üzemanyag kitágul. Hagyjon egy kis helyet az üzemanyagtartály tetejénél.

151Biztonsági utasítások a karbantartáshoz FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A motorból származó kipufogógázok szén- monoxidot tartalmaznak, amely szagtalan, mérgező, rendkívül veszélyes gáz. Ne indítsa be a motort beltérben vagy zárt helyen.

• A termék karbantartása előtt állítsa le a motort, és húzza ki a gyújtáskábelt a gyújtógyertyából. A(z) LB 348SI modell esetében szintén távolítsa el az akkumulátort.

• A vágószerkezet karbantartásakor használjon védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.

• A gyártó által nem jóváhagyott tartozékok és változtatások súlyos sérülést vagy halált okozhatnak. Ne végezzen módosításokat a terméken. Csak a gyártó által jóváhagyott tartozékokat használjon.

• Ha a karbantartást nem megfelelően és rendszeresen végezték el, nő a termék sérülésének és károsodásának kockázata.

• Csak a felhasználói kézikönyvben megadott karbantartást végezze el. Minden egyéb szervizelés csak hivatalos Husqvarna szervizműhely végezhet.

• Végeztesse a termék rendszeres szervizelését hivatalos Husqvarna szervizműhellyel.

• A sérült, kopott vagy törött alkatrészt cserélje ki. Összeszerelés Bevezető FIGYELMEZTETÉS: A termék összeszerelése előtt olvassa el a biztonságra vonatkozó fejezetet. A(z) LB 348SI modell esetében szintén távolítsa el az akkumulátort. A fogantyú összeszerelése

1. Lazítsa meg az alsó csavarokat.

2. A gombokat a termék bal és jobb oldalán is

csúsztassa a hornyok alsó végébe. (ábra 22)

3. Állítsa a fogantyú magasságát a két lehetséges

4. A gombokat ütközésig csúsztassa a fogantyú

irányába, amíg egy kattanó hangot nem hall. (ábra 23)

5. Teljesen húzza meg a gombokat.

A termék szállítási pozícióba állítása

1. Vegye ki az akkumulátort (LB 348SI).

2. Lazítsa meg az alsó csavarokat.

3. A gombokat a termék bal és jobb oldalán is

csúsztassa a hornyok alsó végébe. (ábra 22)

4. Hajtsa előre a fogantyút. (ábra 24)

A termék működési pozícióba állítása

1. Hajtsa ki a fogantyút a legfelső pozícióba. (ábra 25)

2. A gombokat ütközésig csúsztassa a fogantyú

irányába, amíg egy kattanó hangot nem hall. (ábra 23)

3. Teljesen húzza meg a gombokat.

4. Csatlakoztassa az akkumulátort a motorhoz

(LB 348SI). A kidobóelterelő felszerelése Szerelje fel a kidobóelterelőt a fű oldalsó ürítéséhez. A termék oldalsó kidobófedéllel is rendelkezik a fű trágyázáshoz való felaprításához.

1. Lazítsa meg a 2 csavart, és vegye le az oldalsó

kidobófedelet. (ábra 26)

2. Szerelje fel a kidobóelterelőt a fűkidobó csatorna

fölé. Üzemeltetés Bevezető FIGYELMEZTETÉS: A termék működtetése előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet. Husqvarna Connect A Husqvarna Connect egy ingyenes mobilalkalmazás. A Husqvarna Connect alkalmazás kibővített funkciókat biztosít Husqvarna termékéhez:

• Bővebb termékinformációk.

• Információk és segítség a termékalkatrészekkel és a szervizeléssel kapcsolatban. 152 135 - 006 -A Husqvarna Connect használatának megkezdése

2. Regisztráljon egy fiókot a Husqvarna Connect

3. A termék csatlakoztatásához és regisztrálásához

kövesse a Husqvarna Connect alkalmazásban megjelenő utasításokat. A termék működtetése előtt

1. Olvassa el figyelmesen a használati utasítást, és

győződjön meg róla, hogy megértette azt.

2. Vizsgálja meg a vágószerkezetet, hogy

megbizonyosodjon róla, hogy megfelelően van-e rögzítve és beállítva. Lásd A vágószerkezet ellenőrzése155. oldalon

3. Töltse fel az üzemanyagtartályt. Lásd

Tankolás153. oldalon

4. Töltse fel az olajtartályt, és ellenőrizze az olajszintet.

Lásd Az olajszint ellenőrzése155. oldalon

Tankolás Ha elérhető, használjon környezetbarát/alkilát benzint. Ha környezetbarát/alkilát benzin nem áll rendelkezésre, használjon jó minőségű, legalább 90-es oktánszámú ólommentes vagy ólomtartalmú benzint. VIGYÁZAT: Ne használjon 90 RON (87 AKI) oktánszámúnál gyengébb benzint. Ezzel kárt tehet a termékben.

1. Lassan nyissa ki az üzemanyagtartály sapkáját,

hogy kiengedje a nyomást.

2. Töltsön fel lassan a tartályt az üzemanyagkannával.

Ha kiömlött az üzemanyag, törölje le egy kendővel, és hagyja, hogy a megmaradt üzemanyag felszáradjon.

3. Tartsa tisztán az üzemanyagtartály sapkájának

4. Húzza meg teljesen az üzemanyagtartály sapkáját.

Ha az üzemanyagtartály sapkája nincs meghúzva, tűzveszélyt okozhat.

5. Vigye legalább 3 m (10 láb) távolságra a terméket a

tankolás helyétől, mielőtt beindítaná. A vágási magasság beállítása A vágási magasság öt különböző szintre állítható.

1. Mozgassa a vágási magasságot szabályozó kart

hátrafelé a vágási magasság növeléséhez.

2. Mozgassa a vágási magasságot szabályozó kart

előrefelé a vágási magasság csökkentéséhez. VIGYÁZAT: Ne állítsa túl alacsonyra a vágási magasságot. A kések a talajba ütközhetnek, ha a pázsit felülete nem egyenletes. A termék elindítása

• Győződjön meg róla, hogy a gyújtáskábel csatlakozik a gyújtógyertyához. Manuális indítás (LB 248S és LB 253S)

1. Maradjon a termék mögött.

2. Húzza a fékkart a fogantyúhoz. (ábra 27)

3. Fogja meg a berántókötél fogantyúját jobb kézzel.

4. Lassan húzza ki a berántókötelet, amíg ellenállást

5. Erőteljes mozdulattal rántsa be a motort.

FIGYELMEZTETÉS: Ne tekerje a berántókötelet a keze köré. Elektromos indítás (LB 348SI)

1. Ellenőrizze, hogy az akkumulátor aktiválva van és fel

van töltve. Lásd Az akkumulátor beindítása156. oldalon

2. Csatlakoztassa az akkumulátort a motorhoz. (ábra

3. Az indításgátlót nyomja ki jobbra (A).

4. Húzza az indítókart (B) a fogantyú felé, hogy

elindítsa az indítómotort. A motor indításakor az indítómotor leáll. (ábra 21) A kerekeken levő meghajtó használata

• Húzza a kerékhajtás kapcsoló kart a fogantyú irányába. (ábra 29)

• Mielőtt maga felé húzza a gépet, kapcsolja ki a meghajtást, és tolja előre a gépet kb. 10 cm-re.

• Engedje el a kerékhajtás kapcsoló kart, hogy kikapcsolja a meghajtást, például amikor akadály közelébe ér. A termék leállítása

• Csak a meghajtás leállításához engedje el a kerékhajtás kapcsoló kart.

• A motor leállításához engedje el a fékkart. Az akkumulátor eltávolítása A motor véletlen beindításának elkerülése érdekében távolítsa el az LB 348SI modell akkumulátorát, amikor nem használja a fűnyírót.

1. Nyomja meg a rögzítőgombokat (A), és vegye ki az

153Megfelelő eredmény elérése

• Használjon mindig éles kést. A tompa kés egyenetlen eredményt ad, és a fű vágási felülete megsárgul. Az éles kés egyben kevesebb energiát igényel, mint a tompa kés.

• Ne nyírjon le többet a fű hosszának ⅓-ánál. Először nagy vágási magasságot állítson be, és úgy nyírjon. Vizsgálja meg az eredményt, és csökkentse a vágási magasságot egy megfelelő szintre. Ha nagyon magas a fű, lassan és szükség esetén 2-szer nyírjon.

• Minden alkalommal más irányban haladjon, hogy ne alakuljanak ki sávok a pázsiton. Karbantartás Bevezető FIGYELMEZTETÉS: Karbantartás előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet. A gépen végzett minden szerviz- és javítási munkálat szakképzettséget igényel. Garantáljuk a professzionális javítások és szervizelés lehetőségét. Ha viszonteladója nem szervizműhely, forduljon hozzájuk a legközelebbi szervizműhellyel kapcsolatban. Karbantartási terv FIGYELMEZTETÉS: Az LB 348SI modell karbantartása, javítása vagy tisztítása előtt mindig távolítsa el az akkumulátort. A karbantartási intervallumok meghatározásakor a termék napi használatát feltételeztük. Az intervallum változik, ha a terméket nem napi rendszerességgel használja. A *-gal jelölt karbantartásokhoz az utasításokat lásd: Biztonsági eszközök a terméken151. oldalon

Karbantartás Naponta Hetente Havonta Végezzen általános ellenőrzés X Ellenőrizze az olajszintet X Tisztítsa meg a terméket X Ellenőrizze a vágószerkezetet X Ellenőrizze a vágóburkolatot és a védőburkolatot* X Ellenőrizze a fékkart* X Ellenőrizze az akkumulátort* X Ellenőrizze a hangfogót* X Ellenőrizze a gyújtógyertyát X Cserélje ki az olajat (először 5 óra után, majd minden 50 óra használat után) X Cserélje ki a légszűrőt (50 óra használat után) X Ellenőrizze az üzemanyagrendszert X Általános ellenőrzés

• Ellenőrizze, hogy az anyák és csavarok megfelelően meg vannak-e szorítva a terméken. A termék külső tisztítása

• Kefével távolítsa el a leveleket, a füvet és az egyéb szennyeződéseket.

• Győződjön meg róla, hogy a motor tetején levő levegőbeömlő nyílás nincs eltömődve. 154 135 - 006 -• Ne használjon nagynyomású mosót a termék tisztításához.

• Ha vízzel tisztítja a terméket, ne irányítsa a vízsugarat közvetlenül a motorra. A vágóburkolat belső felületének tisztítása

1. Ürítse ki a benzintartályt.

2. Fordítsa a terméket az oldalára a hangfogóval lefelé.

VIGYÁZAT: Ha a terméket a légszűrővel lefelé fordítva állítja, a motor károsodhat.

3. Mossa le vízzel a vágóburkolat belső felületét.

A hajtóműház tisztítása

1. Vegye le a burkolatot.

2. Távolítsa el a leveleket, füvet és piszkot a

hajtóműházból egy kefével. (ábra 31)

3. Használjon vizet, ha a kefével nem sikerül minden

szennyeződést eltávolítani. A vágószerkezet ellenőrzése FIGYELMEZTETÉS: A termék véletlen elindítását elkerülendő, húzza ki a gyújtáskábelt a gyújtógyertyából. FIGYELMEZTETÉS: A vágószerkezet karbantartásakor használjon védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.

1. Ellenőrizze a vágószerkezetet sérülés, repedés

szempontjából. Mindig cserélje ki a sérült vágószerkezetet.

2. Nézze meg a kést, hogy sérült-e vagy tompa-e.

Megjegyzés: A kés élezését követően ki kell egyensúlyozni. Végeztesse a kés élezését, cseréjét és kiegyensúlyozását szervizközponttal. Ha olyan akadályba ütközött, amely megállította a terméket, cserélje ki a sérült kést. Vizsgáltassa meg a szervizközpontban, hogy élezhető-e a kés, vagy pedig cserét igényel-e. A kés cseréje

1. Rögzítse a kést egy fadarabbal. (ábra 32)

2. Távolítsa el a késtartó csavart (A). (ábra 33)

3. Vegye le a kést (B).

4. Ellenőrizze a késtámaszt (C) és a késtartó csavart,

hogy nem sérültek-e.

5. Ellenőrizze a motor tengelyét, hogy nincs-e

6. Az új kés rögzítésekor figyeljen arra, hogy a kés

ferde vége a vágóburkolat felé nézzen. (ábra 34)

7. Helyezze a súrlódótárcsát (D) és a kést a

8. Amikor a kést a motortengely középpontjához

helyezi, ellenőrizze, hogy látja-e a késtámaszjelöléseket a kés mindkét oldalán.

9. Rögzítse a kést egy fadarabbal. Helyezze fel a rugós

alátétet (E), és húzza meg a csavart és az alátétet 80 Nm nyomatékkal. (ábra 35)

10. Forgassa meg a kést kézzel, és figyelje, hogy

szabadon forog-e. FIGYELMEZTETÉS: Használjon védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.

11. Indítsa be a terméket, hogy tesztelje a kést. Ha a

kés nincs megfelelően rögzítve, a termékben rezgés tapasztalható, vagy a vágási eredmény nem kielégítő. Az olajszint ellenőrzése VIGYÁZAT: Ha az olajszint túlságosan alacsony, kár keletkezhet a motorban. Ellenőrizze az olajszintet, mielőtt elindítja a terméket.

1. Helyezze a terméket vízszintes talajra.

2. Vegye le az olajtartály sapkáját a rögzített

nívópálcával együtt.

3. Törölje le a nívópálcáról az olajat.

4. Tegye a nívópálcát teljesen az olajtartályba, hogy

pontos képet kapjon az olajszintről.

5. Vegye ki a nívópálcát.

6. Vizsgálja meg az olajszintet a nívópálcán.

7. Ha az olajszint alacsony, töltse fel a tartályt

motorolajjal, és ellenőrizze újra az olajszintet. A motorolaj cseréje FIGYELMEZTETÉS: A motorolaj rendkívül forró közvetlenül a motor leállítása után. Várja meg, amíg lehűl a motor, mielőtt leereszti az olajat. Ha motorolaj kerül a bőrére, vízzel és szappannal mossa le.

1. Használja a terméket addig, amíg kiürül az

2. Húzza ki a gyújtáskábelt a gyújtógyertyából.

3. Vegye le az olajtartály sapkáját.

4. Tegyen egy tartályt a termék alá, hogy a motorolajat

5. Döntse meg a terméket, hogy az olajtartályból

kifolyjon a motorolaj.

1556. Töltse fel az olajtartályt a(z) Műszaki adatok158. oldalon részben ajánlott típusú, új motorolajjal.

7. Ellenőrizze az olajszintet. Lásd:

Az olajszint ellenőrzése155. oldalon

Akkumulátor (LB 348SI) FIGYELMEZTETÉS: A meghibásodott akkumulátorral rendelkező fűnyíró kevésbé biztonságos. Csak a gyártó által jóváhagyott akkumulátort használjon. Az elektromos indítást az akkumulátor teszi lehetővé, mely egyúttal egy biztonsági berendezés, ami megakadályozza a fűnyíró véletlen elindítását. Ha karbantartási munkát végez, vagy felügyelet nélkül hagyja a gépet, távolítsa el az akkumulátort. Az akkumulátor beindítása Az első használat előtt indítsa el az akkumulátort.

1. Helyezze az akkumulátort a töltőbe, lásd

akkumulátor töltése156. oldalon

2. Várjon, amíg legalább 1 zöld lámpa világítani nem

kezd (körülbelül 10 másodperc).

3. Csatlakoztassa az akkumulátort a motorhoz, lásd

Elektromos indítás (LB 348SI)153. oldalon

Az akkumulátor töltése Ha csak 1 vagy 0 jelzőlámpa világít az akkumulátoron, fel kell tölteni az akkumulátort. Egy lemerült akkumulátor egy óra alatt teljesen feltöltődik. A rövidebb ideig tartó töltés nem okoz kárt az akkumulátorban.

1. Helyezze az akkumulátort a töltőbe. (ábra 36)

2. Csatlakoztassa az akkumulátortöltőt a hálózati

aljzathoz, 220 V, 50 Hz. Az akkumulátortöltöttség állapota LED kijelző az akkumulátoron Állapot Az 1. LED villog. 0%–25% Az 1. LED világít, a 2. LED villog 25%–50% Az 1. és 2. LED világít, a 3. LED vil- log. 50%–75% Az 1., 2. és 3. LED világít, a 4. LED villog. 75%–100% Az 1., 2., 3. és 4. LED világít Teljesen fel- töltve Jelzőlámpa az akkumulá- tortöltőn Állapot Folyamatos piros fény Az akkumulátor töltése fo- lyamatban Jelzőlámpa az akkumulá- tortöltőn Állapot Villogó piros fény Az akkumulátor túl meleg. Akkor fog elkezdeni tölte- ni, ha elérte a megfelelő hőmérsékletet. Folyamatos zöld fény Az akkumulátor teljesen fel van töltve Villogó piros és zöld fény Cserélje ki a sérült akku- mulátort A levegőszűrő megtisztítása

1. Távolítsa el a levegőszűrő fedelét és a szűrőt.

2. A szűrőt ütögesse sima felülethez, hogy a rátapadt

részecskék leessenek. VIGYÁZAT: Ne tisztítsa a levegőszűrőt oldószerrel vagy sűrített levegővel.

3. Tegye vissza a légszűrőt. Győződjön meg arról,

hogy a szűrő szorosan illeszkedik a levegőszűrő- tartóba.

4. Tegye vissza a légszűrő fedelet.

Megjegyzés: A hosszú ideje használt légszűrőt nem lehet teljesen kitisztítani. A légszűrőt rendszeres időközönként cserélje ki. Mindig cserélje ki a sérült levegőszűrőt. A gyújtógyertya ellenőrzése. VIGYÁZAT: Használja mindig az előírt típusú gyújtógyertyát. A nem megfelelő gyújtógyertya károsíthatja a terméket.

• Vizsgálja meg a gyújtógyertyát, ha gyenge a motor, nehezen indul, vagy egyenetlen az alapjárata.

• A gyújtógyertya elektródái közötti lerakódások kialakulásának csökkentése érdekében tartsa be az alábbi utasításokat: a) gondoskodjon az alapjárati fordulatszám megfelelő beállításáról; b) gondoskodjon a megfelelő üzemanyag- keverékről; c) gondoskodjon a levegőszűrő tisztaságáról.

• Ha a gyújtógyertya piszkos, tisztítsa meg, és ellenőrizze, hogy a szikraköz megfelelő-e, lásd: Műszaki adatok158. oldalon . (ábra 37)

• Szükség esetén cserélje ki a gyújtógyertyát. Az üzemanyagrendszer ellenőrzése

• Vizsgálja meg az üzemanyagtartály sapkáját és a sapka tömítését, hogy ellenőrizze, nincs-e megsérülve.

135 - 006 -• Vizsgálja meg az üzemanyag-vezetéket, hogy

ellenőrizze, nincs-e szivárgás. Ha az üzemanyag- vezeték sérült, cseréltesse ki egy szervizműhellyel. A tengelykapcsoló bovden beállítása Ha a hajtás lassúnak kezd tűnni, akkor be kell állítani a tengelykapcsoló bovdent.

1. A hajtási sebesség növelése érdekében forgassa el

a beállító csavart az óramutató járásával ellentétes irányba. Megjegyzés: Ha a hajtás be van kapcsolva, amikor nem húzza a kerékhajtás kapcsoló kart, meg kell hosszabbítani a bovdent.

2. A bovden meghosszabbításához, illetve a hajtás

sebességének csökkentéséhez forgassa el a beállító csavart az óramutató járásával megegyező irányba. (ábra 38) Ha a hajtás a beállítás után is lassú, cseréltesse ki a hajtó ékszíjat egy hivatalos szervizműhellyel. Szállítás, tárolás és ártalmatlanítás Szállítás és raktározás

• A termék és az üzemanyag tárolásához és szállításához győződjön meg róla, hogy nincsenek szivárgások vagy gőzök. Szikra vagy nyílt láng, például elektromos készülékektől vagy kazánoktól, tüzet okozhat.

• Mindig engedélyezett tartályokat használjon az üzemanyag tárolására és szállítására.

• Ha a terméket hosszabb ideig tárolja, ürítse ki az üzemanyagtartályt. A felesleges üzemanyagot adja le egy erre kijelölt gyűjtőponton.

• Biztonságosan rögzítse a terméket szállítás során, a sérülés és baleset elkerülése érdekében.

• Tartsa a terméket zárható helyen, ahol gyermek vagy jogosulatlan személy nem férhet hozzá.

• Tartsa a terméket száraz és fagymentes helyen. Hulladékkezelés

• Kövesse a helyi újrahasznosítási előírásokat és a vonatkozó szabályozásokat.

• A használt vagy felesleges vegyi anyagot, például a motorolajat vagy a fagyállót, adja le egy szervizközpontban vagy egy erre kijelölt gyűjtőponton.

• A már nem használt terméket, küldje vissza a Husqvarna kereskedőhöz, vagy adja le egy újrahasznosítási ponton.

• Adja le az akkumulátort egy szervizközpontban vagy egy erre kijelölt gyűjtőponton.

157Műszaki adatok Műszaki adatok LB 248S LB 253S LB 348SI Motor Márka Briggs & Stratton Briggs & Stratton Briggs & Stratton Lökettérfogat, cm

Fordulatszám, ford./perc 2900 2900 2900 Névleges motorteljesítmény, kW

2,4 2,6 2,6 Gyújtásrendszer Gyújtógyertya BS OHV 992304 BS OHV 992304 BS OHV 992304 Elektródahézag, mm 0,75 0,75 0,75 Üzemanyag- és olajozási rendszer Üzemanyag, ólommentes, minimum oktáns- zám

Üzemanyagtartály űrtartalma, liter 1,0 1,0 1,0 Olajtartály űrtartalma, liter 0,5 0,5 0,5 Motorolaj SAE 30 SAE 30 SAE 30 Tömeg Üres tartályokkal, kg 34 35 35 Zajkibocsátás

Hangteljesítményszint, mért dB (A) érték 94 94 92 Hangteljesítményszint, garantált , L

dB (A) 95 96 93 Zajszintek

Hangnyomásszint a felhasználó fülénél, dB (A)

4,6 4,8 4,6 Vágószerkezet

A motor feltüntetett névleges teljesítménye az adott motormodell tipikus legyártott motorjának a J1349/ ISO1585 sz. SAE-szabvány szerint mért átlagos nettó teljesítménye (a megadott fordulatszám mellett). A sor- ozatgyártott motorok esetén ez az érték eltérő lehet. A végső termékbe épített motor tényleges leadott teljesít- ménye az üzemi fordulatszámtól, a környezeti körülményektől és egyéb értékektől függ.

A környezetben a 2000/14/EK sz. EK irányelvvel összhangban hangteljesítményként mért zajkibocsátás

A zajnyomásszintre vonatkozó jelentési adatok az 1,2 dB (A) tipikus statisztikus ingadozásával (szórásával) rendelkeznek.

A rezgésszintre vonatkozó jelentési adatok az 0,2 m/s

tipikus statisztikus ingadozásával (szórásával) rendel- keznek. 158 135 - 006 -LB 248S LB 253S LB 348SI Vágási magasság, mm 25-70 25-70 25-70 Vágószélesség, mm 480 530 480 Vágórendszer 2 az 1-ben 2 az 1-ben 2 az 1-ben Kés BioClip BioClip BioClip Cikkszám 5028813-10 5028814-10 5028813-10 Követési Sebesség, km/óra 4,5 4,5 4,5 Indítás Elektromos indítószerkezet Nem Nem Igen Akkumulátor – – Lítium-ion, 12 V/15,7

135 - 006 - 159EK megfelelőségi nyilatkozat

EK megfelelőségi nyilatkozat A Husqvarna AB, SE-561 82 Huskvarna, Svédország, tel: +46-36-146500, kijelenti, hogy a fűnyírók Husqvarna LB 248S, LB 253S, illetve LB 348SI modelljei a(z) 2017xxxxxxx sorozatszámmal kezdődően megfelelnek az EGK TANÁCSA IRÁNYELVEINEK:

• a 2006. május 17-i, „gépekre vonatkozó” irányelv 2006/42/EK

• a 2014. február 26-i, „elektromágneses megfelelőséggel kapcsolatos” irányelv 2014/30/EU

• a 2000. május 8-i, „környezeti zajkibocsátással kapcsolatos” irányelv 2000/14/EK A zajkibocsátásra vonatkozó tájékoztatást lásd a Műszaki adatok című fejezetben. A következő szabványok kerültek alkalmazásra: EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012 Eltérő rendelkezés hiányában a fenti szabványok a legutóbb közzétett verziókat jelölik. Bejelentett tanúsítási szervezet: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala az EGK TANÁCSA 2000. május 8-i, a környezet zajszennyezésével foglalkozó, 2000/14/EK sz. IRÁNYELVÉNEK VI. melléklete értelmében megfelelőségértékelési jelentéseket adott ki. A tanúsítványok számai: 01/901/294, 01/901/295, 01/901/300 Huskvarna, 2017-11-17 Claes Losdal, Fejlesztési Igazgató/Kertművelési termékek (a Husqvarna AB hivatalos képviselője és a műszaki dokumentációk felelőse)
