NÁVOD K OBSLUZE LB 348SI HUSQVARNA

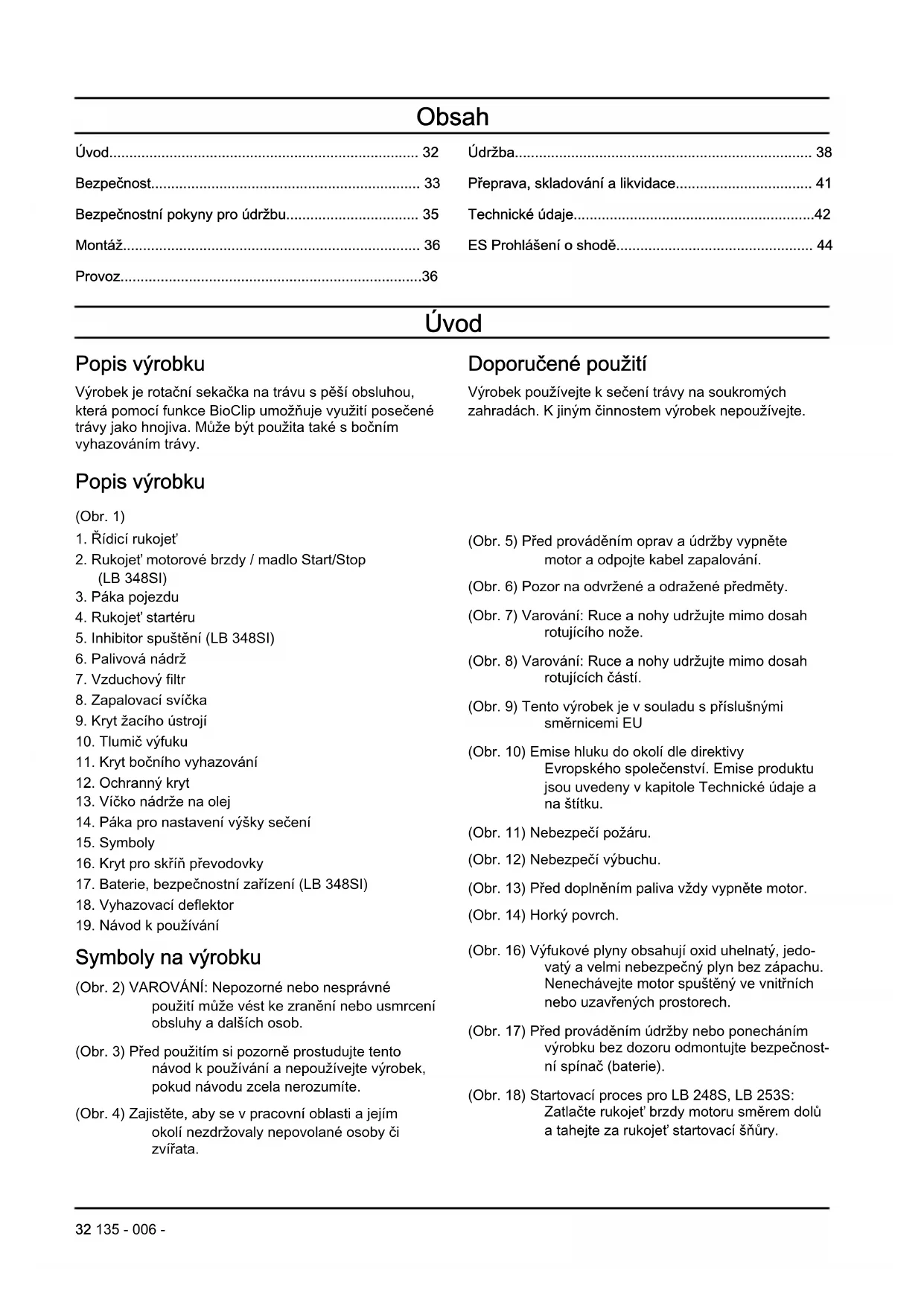

• 31Obsah Úvod p. 32
• Bezpečnost p. 33
• Bezpečnostní pokyny pro údržbu p. 35
• Montáž p. 36
• Provoz p. 36
• Údržba p. 38
• Přeprava, skladování a likvidace p. 41
• Technické údaje p. 42
• ES Prohlášení o shodě Úvod Popis výrobku Výrobek je rotační sekačka na trávu s pěší obsluhou, která pomocí funkce BioClip umožňuje využití posečené trávy jako hnojiva. Může být použita také s bočním vyhazováním trávy. Doporučené použití Výrobek používejte k sečení trávy na soukromých zahradách. K jiným činnostem výrobek nepoužívejte. Popis výrobku (Obr. 1) p. 44

2. Rukojeť motorové brzdy / madlo Start/Stop

5. Inhibitor spuštění (LB 348SI)

8. Zapalovací svíčka

9. Kryt žacího ústrojí

11. Kryt bočního vyhazování

13. Víčko nádrže na olej

14. Páka pro nastavení výšky sečení

16. Kryt pro skříň převodovky

17. Baterie, bezpečnostní zařízení (LB 348SI)

18. Vyhazovací deflektor

19. Návod k používání

Symboly na výrobku (Obr. 2) VAROVÁNÍ: Nepozorné nebo nesprávné použití může vést ke zranění nebo usmrcení obsluhy a dalších osob. (Obr. 3) Před použitím si pozorně prostudujte tento návod k používání a nepoužívejte výrobek, pokud návodu zcela nerozumíte. (Obr. 4) Zajistěte, aby se v pracovní oblasti a jejím okolí nezdržovaly nepovolané osoby či zvířata. (Obr. 5) Před prováděním oprav a údržby vypněte motor a odpojte kabel zapalování. (Obr. 6) Pozor na odvržené a odražené předměty. (Obr. 7) Varování: Ruce a nohy udržujte mimo dosah rotujícího nože. (Obr. 8) Varování: Ruce a nohy udržujte mimo dosah rotujících částí. (Obr. 9) Tento výrobek je v souladu s příslušnými směrnicemi EU (Obr. 10) Emise hluku do okolí dle direktivy Evropského společenství. Emise produktu jsou uvedeny v kapitole Technické údaje a na štítku. (Obr. 11) Nebezpečí požáru. (Obr. 12) Nebezpečí výbuchu. (Obr. 13) Před doplněním paliva vždy vypněte motor. (Obr. 14) Horký povrch. (Obr. 16) Výfukové plyny obsahují oxid uhelnatý, jedo- vatý a velmi nebezpečný plyn bez zápachu. Nenechávejte motor spuštěný ve vnitřních nebo uzavřených prostorech. (Obr. 17) Před prováděním údržby nebo ponecháním výrobku bez dozoru odmontujte bezpečnost- ní spínač (baterie). (Obr. 18) Startovací proces pro LB 248S, LB 253S: Zatlačte rukojeť brzdy motoru směrem dolů a tahejte za rukojeť startovací šňůry. 32 135 - 006 -(Obr. 19) Startovací proces pro LB 348SI: Uvolněte in- hibitor spuštění a zatlačte madlo Start/Stop dolů. (Obr. 15) Skenovatelný kód. Povšimněte si: Další symboly/štítky na produktu se týkají certifikačních požadavků pro některé komerční oblasti. Odpovědnost za výrobek Jak uvádí zákon o odpovědnosti za výrobek, neneseme odpovědnost za žádnou škodu způsobenou našim výrobkem, pokud:

• byl výrobek nesprávně opraven.

• byl výrobek opraven pomocí součástí od jiného výrobce nebo součástí, které nejsou výrobcem schváleny.

• má výrobek příslušenství od jiného výrobce nebo příslušenství, které není výrobcem schváleno.

• výrobek nebyl opraven ve schváleném servisním středisku nebo schváleným odborníkem. Emise Euro V VÝSTRAHA: Manipulace s motorem vede k zneplatnění typového schválení EU tohoto výrobku. Bezpečnost Definice týkající se bezpečnosti Varování, upozornění a poznámky slouží jako upozornění na specifické důležité části návodu. VÝSTRAHA: Používá se v případě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené v této příručce. VAROVÁNÍ: Používá se v případě nebezpečí poškození výrobku, dalších materiálů či škod na majetku v blízkém okolí, pokud nejsou dodrženy pokyny uvedené v této příručce. Povšimněte si: Používá se k poskytnutí dalších informací, které jsou nezbytné v dané situaci. Obecné bezpečnostní pokyny VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Tento výrobek je nebezpečný, nepoužívá-li se správně nebo není-li věnována provozu řádná pozornost. Nedodržení bezpečnostních pokynů může vést ke zranění nebo usmrcení.

• Tento výrobek vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností narušovat funkci aktivních či pasivních implantovaných lékařských přístrojů. Za účelem snížení rizika možného zranění nebo smrtelného úrazu doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím výrobku s lékařem a s výrobcem implantovaného lékařského přístroje.

• Buďte stále opatrní a používejte zdravý rozum. Nejste-li si jisti, jak ovládat výrobek ve zvláštních situacích, vypněte jej a promluvte si s prodejcem Husqvarna, než budete pokračovat v práci.

• Mějte na paměti, že obsluha je odpovědná za nehody a škody vzniklé jiným osobám nebo na jejich majetku.

• Udržujte výrobek čistý. Ujistěte se, že jsou značky a štítky dobře čitelné.

• Nedovolte osobám používat výrobek, nejste-li si jisti, že si přečetly návod k používání a porozuměly jeho obsahu.

• Zamezte používání výrobku dětmi.

• Udržujte děti mimo pracovní oblast. Vždy musí být přítomna zodpovědná dospělá osoba.

• Zamezte používání výrobku osobami, které naznají pokyny.

• Vždy sledujte osoby s fyzickým nebo mentálním postižením při práci s výrobkem. Vždy musí být přítomna zodpovědná dospělá osoba.

• Nepoužívejte výrobek, jste-li unavení, nemocní nebo pod vlivem alkoholu, drog nebo léků. To by mohlo ovlivnit váš zrak, ostražitost, koordinaci a úsudek.

• Nepoužívejte výrobek, pokud je vadný.

• Nikdy neupravujte výrobek a nepoužívejte jej, pokud je možné, že jej upravil někdo jiný. Bezpečnost pracovního prostoru VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Před použitím výrobku, odkliďte z pracovní oblasti předměty, jako jsou větve, větvičky a kameny.

• Předměty, které mohou být zachyceny žacím ústrojím mohou být odmrštěny a způsobit zranění osob a poškození předmětů. Udržujte osoby v okolí a zvířata v bezpečné vzdálenosti od výrobku.

• Nikdy nepoužívejte výrobek za špatného počasí, jako je mlha, déšť, silný vítr, intenzívní chlad a nebezpečí blesku. Použití výrobku za špatného

33počasí nebo ve vlhkých či mokrých podmínkách je namáhavé. Nepříznivé počasí může vytvořit nebezpečné podmínky, např. kluzký povrch.

• Dávejte pozor na osoby, předměty a situace, které mohou bránit bezpečnému provozu výrobku.

• Dávejte pozor na překážky, jako jsou kořeny, kameny, větve, díry a příkopy. Vysoká tráva může překážky skrýt.

• Sečení trávy na svazích může být nebezpečné. Nepoužívejte výrobek na svahu se sklonem větším než 15°.

• S výrobkem jezděte po vrstevnicích. Nepohybujte se na svahu nahoru a dolů.

• Postupujte opatrně v blízkosti skrytých rohů a objektů, které mohou bránit ve výhledu. Bezpečnost práce VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Tento výrobek používejte výhradně k sečení trávy. Není dovoleno používat výrobek k jiným činnostem.

• Používejte osobní ochranné prostředky. Další informace naleznete v části Osobní ochranné prostředky na strani 34

• Ujistěte se, že víte, jak v případě nouze rychle zastavit motor.

• Nikdy nestartujte motor v uzavřených prostorech nebo v blízkosti hořlavého materiálu. Výfukové plyny z motoru jsou horké a mohou obsahovat jiskry, které by mohly zažehnout požár.

• Neprovozujte výrobek, pokud není správně namontovaný nůž a všechny kryty. V opačném případě by se mohl nůž uvolnit a způsobit zranění osob.

• Zajistěte, aby nůž nenarazil do předmětů, jako jsou kameny a kořeny. Mohlo by dojít k poškození nože a ohnutí hřídele motoru. Ohnutý hřídel způsobuje velké vibrace a hrozí velmi vysoké riziko uvolnění nože.

• Pokud nůž narazí do nějakého předmětu nebo se objeví vibrace, okamžitě zastavte výrobek. Odpojte kabel zapalování od zapalovací svíčky. Zkontrolujte, zda není výrobek poškozený. Opravte poškozené díly nebo svěřte opravu schválenému servisnímu pracovníkovi.

• Po nastartování motoru nikdy nepřipevňujte páku brzdy motoru trvale k rukojeti sekačky.

• Umístěte výrobek na stabilní, rovný povrch a nastartujte jej. Zkontrolujte, zda nůž nemůže přijít do kontaktu se zemí nebo cizími objekty.

• Při provozu vždy stůjte za výrobkem.

• Při provozu nechte všechna kola spočívat na zemi a držte rukojeť oběma rukama. Ruce a nohy udržujte mimo dosah rotujících nožů.

• Nenaklánějte výrobek, když je spuštěný motor.

• Dávejte pozor při tažení výrobku dozadu.

• Nikdy nezvedejte výrobek, když je spuštěný motor. Pokud musíte výrobek zvednout, nejprve vypněte motor a odpojte kabel zapalování od zapalovací svíčky.

• Při provozování výrobku nechoďte směrem dozadu.

• Před přejezdem ploch bez trávy, jako jsou cesty vytvořené ze štěrku, kamenů nebo asfaltu, vypněte motor.

• Neběhejte s výrobkem, když je spuštěný motor. Při provozu výrobku vždy pouze choďte.

• Před změnou výšky sečení vypněte motor. Nikdy neprovádějte seřizování při spuštěném motoru.

• Nikdy nenechte výrobek se spuštěným motorem bez dozoru. Vypněte motor a ujistěte se, že se žací ústrojí neotáčí. Bezpečnostní pokyny pro provoz Osobní ochranné prostředky VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Osobní ochranné prostředky nemohou zcela eliminovat nebezpečí úrazu, ale v případě nehody pomáhají snížit míru poranění. Požádejte prodejce, aby vám pomohl vybrat správné vybavení.

• Používejte ochranu sluchu, pokud je hladina hluku vyšší než 85 dB.

• Používejte odolnou obuv s protiskluzovou podrážkou. Nepoužívejte otevřenou obuv ani nepracujte naboso.

• Používejte silné, dlouhé kalhoty.

• Při určitých činnostech používejte ochranné rukavice, například při nasazování, prohlídce nebo čištění žacího ústrojí. Bezpečnostní zařízení na produktu VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Nepoužívejte výrobek, jehož bezpečnostní zařízení jsou vadná!

• Pravidelně kontrolujte bezpečnostní zařízení. Pokud je zařízení vadné, obraťte se na servis Husqvarna. Kontrola krytu žacího ústrojí Kryt žacího ústrojí snižuje vibrace výrobku a snižuje nebezpečí poranění nožem.

• Zkontrolujte kryt žacího ústrojí, aby bylo zajištěno, že nevykazuje známky poškození, např. praskliny.

VÝSTRAHA: Závada baterie snižuje bezpečnost výrobku. Vždy používejte výhradně baterii schválenou výrobcem. Baterie dodává výkon pro elektrické startování a zároveň je to bezpečnostní zařízení, které brání neúmyslnému startování. Pokud výrobek nepoužíváte nebo pokud ho ponecháváte bez dozoru, vyjměte baterii. Páka brzdy motoru Páka brzdy motoru slouží k zastavení motoru. Když uvolníte páku brzdy motoru, motor se zastaví a pojezd se deaktivuje. Chcete-li zkontrolovat brzdu motoru, nastartujte motor a uvolněte páku brzdy motoru. Pokud se motor nevypne během 3 sekund, požádejte schváleného servisního pracovníka Husqvarna o seřízení brzdy motoru. (Obr. 20) Inhibitor spuštění U modelu LB 348SI se páka brzdy motoru používá také jako madlo Start/Stop startéru. Proveďte kontrolu inhibitoru spuštění a ujistěte se, že brání provozu startéru.

1. Přitáhněte madlo Start/Stop směrem k rukojeti (B).

Inhibitor spuštění přeruší pohyb.

2. Zatlačte inhibitor spuštění doprava (A). (Obr. 21)

3. Uvolněte inhibitor spuštění a ujistěte se, že se vrátí

do své výchozí polohy. Tlumič výfuku Tlumič výfuku je určen k omezení úrovně hluku na minimum a k usměrnění výfukových plynů směrem od obsluhy. Nepoužívejte výrobek bez tlumiče výfuku nebo pokud je vadný. Vadný tlumič výfuku zvyšuje hladinu hluku a nebezpečí požáru. VÝSTRAHA: Tlumič výfuku je během provozu a po použití velmi horký, i když motor pracuje na volnoběžné otáčky. Aby se zabránilo požáru, dbejte zvýšené opatrnosti v blízkosti hořlavých materiálů a plynů. Kontrola tlumiče výfuku

• Pravidelně kontrolujte tlumič výfuku, aby bylo zajištěno, že je řádně upevněný a že není poškozený. Bezpečnost při manipulaci s palivem VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Pokud je na výrobku palivo nebo olej, nespouštějte ho. Nechtěné palivo/olej z výrobku odstraňte a nechte výrobek uschnout.

• Pokud si palivem polijete oblečení, okamžitě se převlékněte.

• Zabraňte styku paliva s tělem, může způsobit zranění. Pokud se polijete palivem, omyjte zasažené místo vodou a mýdlem.

• Nepouštějte motor, pokud z něj něco uniká. Pravidelně kontrolujte, jestli z motoru nic neuniká.

• Při manipulaci s palivem buďte opatrní. Palivo je hořlavé a výpary jsou výbušné a můžou způsobit zranění nebo smrt.

• Nevdechujte palivové výpary, můžou způsobit zranění. Zajistěte dostatečný průtok vzduchu.

• V blízkosti paliva ani motoru nekuřte.

• Do blízkosti paliva ani motoru neumisťujte horké předměty.

• Když je spuštěný motor, nedoplňujte palivo.

• Než začnete doplňovat palivo, přesvědčte se, že je motor studený.

• Než doplníte palivo, pomalu otevřete uzávěr palivové nádrže a opatrně uvolněte tlak.

• Palivo do motoru nedoplňujte ve vnitřních prostorech. Nedostatečné proudění vzduchu může způsobit zranění nebo smrt udušením nebo otravou kysličníkem uhelnatým.

• Pevně dotáhněte víčko palivové nádrže. Není-li víčko palivové nádrže dotažené, hrozí nebezpečí požáru.

• Než výrobek spustíte, přejděte s ním minimálně 3 m (10 stop) od místa, kde jste doplňovali palivo.

• Nenaplňujte palivovou nádrž na maximum. Teplem dochází k rozpínání paliva. V horní části palivové nádrže udržujte volný prostor. Bezpečnostní pokyny pro údržbu VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Výfukové plyny obsahují oxid uhelnatý, jedovatý a velmi nebezpečný plyn bez zápachu. Nenechávejte motor spuštěný ve vnitřních nebo uzavřených prostorech.

135 - 006 - 35• Před prováděním údržby výrobku nejprve vypněte

motor a odpojte kabel zapalování od zapalovací svíčky. U LB 348SI také vyjměte baterii.

• Při provádění údržby žacího ústrojí používejte ochranné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

• Příslušenství a změny výrobku, které neschválí výrobce, mohou způsobit vážné zranění nebo úmrtí. Neprovádějte změny na výrobku. Vždy používejte výhradně příslušenství schválené výrobcem.

• Při nesprávném nebo nepravidelném provádění údržby se zvyšuje nebezpečí poranění a poškození výrobku.

• Provádějte pouze údržbu uvedenou v tomto návodu k používání. Veškerý ostatní servis musí provést schválený servisní pracovník Husqvarna.

• Servis výrobku by měl provádět schválený servisní pracovník Husqvarna v pravidelných intervalech.

• Poškozené, opotřebené či prasklé součásti vyměňte. Montáž Úvod VÝSTRAHA: Před montáží produktu si pročtěte kapitolu bezpečnosti. U LB 348SI také vyjměte baterii. Montáž rukojeti

1. Povolte spodní matice.

2. Posuňte knoflíky na spodní konec drážek na pravé

i na levé straně výrobku. (Obr. 22)

4. Posuňte knoflíky směrem k rukojeti, dokud se

nezastaví a neuslyšíte cvaknutí. (Obr. 23)

5. Knoflíky řádně utáhněte.

Nastavení produktu do přepravní polohy

1. Vyjměte baterii (LB 348SI).

2. Povolte spodní matice.

3. Posuňte knoflíky na spodní konec drážek na pravé

i na levé straně výrobku. (Obr. 22)

4. Sklopte rukojeť dopředu. (Obr. 24)

Nastavení výrobku do provozní polohy

1. Sklopte rukojeť do vzpřímené polohy. (Obr. 25)

2. Posuňte knoflíky směrem k rukojeti, dokud se

nezastaví a neuslyšíte cvaknutí. (Obr. 23)

3. Knoflíky řádně utáhněte.

4. Připojte baterii k motoru (LB 348SI).

Montáž vyhazovacího deflektoru Namontujte deflektor vyhazování pro boční vyhazování trávy. Produkt je dodáván s krytem bočního vyhazování pro sekání trávy na mulč.

1. Povolte 2 šrouby a sejměte kryt bočního vyhazování.

2. Nad kanál výhozu trávy namontujte vyhazovací

deflektor. Provoz Úvod VÝSTRAHA: Před používáním produktu je třeba, abyste si přečetli a porozuměli kapitole o bezpečnosti. Husqvarna Connect Husqvarna Connect je bezplatná aplikace pro mobilní zařízení. Aplikace Husqvarna Connect dodá vašemu výrobku Husqvarna doplňkové funkce:

• Rozšířené informace o výrobku.

• Informace o dílech a servisu a nápověda pro tyto položky. Jak začít používat aplikaci Husqvarna Connect

1. Stáhněte si aplikaci Husqvarna Connect do svého

3. Při připojování a registraci výrobku postupujte podle

pokynů v aplikaci Husqvarna Connect. Před použitím výrobku

1. Pozorně si prostudujte tento návod k používání

a nepoužívejte výrobek, pokud návodu zcela nerozumíte.

2. Zkontrolujte žací ústrojí, aby bylo zajištěno, že je

řádně připevněné a nastavené. Viz Kontrola žacího ústrojí na strani 39

3. Naplňte palivovou nádrž. Viz

Doplňování paliva na strani 37

36 135 - 006 -4. Doplňte olej do olejové nádrže a zkontrolujte hladinu oleje. Viz Kontrola hladiny oleje na strani 39

Doplňování paliva Pokud možno používejte alkylátový benzín s nízkými emisemi. Není-li k dostání alkylátový benzín s nízkými emisemi, používejte kvalitní bezolovnatý benzín nebo olovnatý benzín s oktanovým číslem nejméně 90. VAROVÁNÍ: Nepoužívejte benzín s oktanovým číslem nižším než 90 RON (87 AKI). Můžete tím výrobek poškodit.

1. Víčko palivové nádrže otevírejte pomalu, aby se

paliva, odstraňte jej utěrkou a zbývající palivo nechte vypařit.

3. Očistěte plochu kolem víčka palivové nádrže.

4. Pevně dotáhněte víčko palivové nádrže. Není-li

víčko palivové nádrže dotažené, hrozí nebezpečí požáru.

5. Než výrobek spustíte, přejděte s ním minimálně 3 m

(10 stop) od místa, kde jste doplňovali palivo. Nastavení výšky sečení Výšku sečení lze nastavit v pěti úrovních.

1. Chcete-li zvýšit výšku sečení, posuňte páku pro

nastavení výšky sečení dozadu.

2. Posunem páky pro nastavení výšky sečení dopředu

výšku sečení snížíte. VAROVÁNÍ: Nenastavujte výšku sečení příliš nízko. V případě, že není povrch trávníku rovný, mohou nože přijít do styku se zemí. Spuštění výrobku

• Zkontrolujte, zda je kabel zapalování připojený k zapalovací svíčce. Ruční start (LB 248S, LB 253S)

1. Postavte se za výrobek.

2. Držte páku motorové brzdy přitisknutou k rukojeti

4. Pomalu vytáhněte startovací šňůru, dokud neucítíte

5. Nastartuje motor silným zatáhnutím za šňůru.

VÝSTRAHA: Nikdy si neomotávejte startovací šňůru kolem ruky. Elektrické startování (LB 348SI)

1. Zkontrolujte, zda je baterie aktivovaná a nabitá. Viz

Nastartování baterie na strani 39

2. Připojte baterii k motoru. (Obr. 28)

3. Zatlačte inhibitor spuštění doprava (A).

4. Přitáhněte madlo Start/Stop (B) k rukojeti, aby se

spustil startér. Startér se po nastartování motoru vypne. (Obr. 21) Použití pohonu kol

• Přitáhněte páku pojezdu směrem k rukojeti. (Obr. 29)

• Pokud chcete táhnout výrobek dozadu, odpojte pohon a zatlačte výrobek dopředu přibližně 10 cm.

• V blízkosti překážek uvolněte páku pojezdu, aby se deaktivoval pohon. Zastavení výrobku

• Chcete-li zastavit pojezd, uvolněte páku pojezdu.

• Motor zastavíte uvolněním páky brzdy motoru. Demontáž baterie Pokud není výrobek v provozu, vyjměte u modelu LB 348SI baterii, abyste zabránili neúmyslnému nastartování motoru.

1. Stiskněte pojistná tlačítka (A) a vytáhněte baterii.

(Obr. 30) Jak docílit dobrých výsledků

• Používejte vždy ostrý nůž. Při použití tupého nože je střih nepravidelný a posečený povrch trávy žloutne. Ostrý nůž také vyžaduje méně energie než tupý nůž.

• Nesekejte více než ⅓ výšky trávy. Nejprve sekejte se žacím ústrojím nastaveným vysoko. Zkontrolujte výsledek a případně snižte výšku sečení na požadovanou úroveň. Pokud je tráva velmi vysoká, jezděte pomalu a v případě potřeby sekejte 2krát.

• Sekejte vždy v jiném směru, aby na trávníku nevznikly pruhy.

37Údržba Úvod VÝSTRAHA: Před prováděním údržby je třeba, abyste si přečetli a porozuměli kapitole o bezpečnosti. Pro servis a opravy výrobku je nezbytné speciální školení. Garantujeme dostupnost profesionálních oprav a servisu. Pokud neposkytuje prodejce servisní služby, požádejte jej o informace o nejbližším servisu. Plán údržby VÝSTRAHA: U modelu LB 348SI vždy před prováděním údržby, oprav nebo čištění stroje vyjměte baterii. Intervaly údržby se vypočítávají na základě každodenního používání výrobku. Intervaly se mění, není-li výrobek používán denně. U údržby označené symbolem * vyhledejte pokyny v části Bezpečnostní zařízení na produktu na strani 34

Údržba Denně Týdně Měsíčně Proveďte běžnou kontrolu. X Zkontrolujte hladinu oleje. X Vyčistěte výrobek. X Zkontrolujte žací ústrojí. X Zkontrolujte kryt žacího ústrojí a ochranný kryt* X Zkontrolujte páku brzdy motoru.* X Zkontrolujte baterii* X Zkontrolujte tlumič výfuku.* X Zkontrolujte zapalovací svíčku. X Vyměňte olej (poprvé po 5 h použití, poté po každých 50 h použití). X Vyměňte vzduchový filtr (po 50 h použití) X Zkontrolujte palivový systém. X Provedení běžné kontroly

• Zajistěte, aby byly všechny matice a šrouby na výrobku správně dotažené. Čištění výrobku zvnějšku

• Pomocí kartáče odstraňte listí, trávu a nečistoty.

• Zkontrolujte, zda není přívod vzduchu v horní části motoru ucpaný.

• K čištění produktu nepoužívejte vodu pod vysokým tlakem.

• Pokud používáte vodu k čištění motoru, nestříkejte ji přímo na motor. Čištění vnitřního povrchu krytu žacího ústrojí

1. Vyprázdněte palivovou nádrž.

2. Položte výrobek na bok s výfukem dole.

VAROVÁNÍ: Pokud byste položili výrobek se vzduchovým filtrem dole, mohl by se poškodit motor.

3. Opláchněte vodou z hadice vnitřní povrch krytu

žacího ústrojí. Čištění skříně převodovky

38 135 - 006 -2. Pomocí kartáče ze skříně převodovky odstraňte listí, trávu a nečistoty. (Obr. 31)

3. Pokud nemůžete všechny nečistoty odstranit

kartáčem, vyčistěte je vodou. Kontrola žacího ústrojí VÝSTRAHA: Aby se zabránilo náhodnému spuštění, odpojte kabel zapalování od zapalovací svíčky. VÝSTRAHA: Při provádění údržby žacího ústrojí používejte ochranné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

1. Zkontrolujte žací ústrojí ohledně poškození

a prasklin. Poškozené žací ústrojí vždy vyměňte.

2. Prohlédněte nůž a zkontrolujte, zda není poškozený

nebo tupý. Povšimněte si: Po ostření je nezbytné nůž vyvážit. Výměnu, ostření a vyvážení nože svěřte servisnímu středisku. Dojde-li k nárazu do překážky, po kterém dochází k vypínání výrobku, vyměňte poškozený nůž. O tom, zda je možné nůž nabrousit či zda je nutné ho vyměnit, rozhodne servisní středisko. Postup výměny nože

1. Zajistěte nůž pomocí dřevěného špalíku. (Obr. 32)

2. Demontujte šroub nože (A). (Obr. 33)

3. Demontujte nůž (B).

4. Prohlédněte držák nože (C) a šroub nože

a zkontrolujte, zda nejsou poškozené.

5. Prohlédněte hřídel motoru a ujistěte se, zda není

6. Při montáží nového nože se ujistěte, že jsou konce

nože zahnuté ve směru krytu žacího ústrojí. (Obr. 34)

7. Nasaďte třecí podložku (D) a nůž na držák nože (C).

8. Abyste nůž nasadili na střed hřídele motoru, ujistěte

se, že vidíte značky držáku nože na obou stranách nože.

9. Zajistěte nůž pomocí dřevěného špalíku. Nasaďte

pružnou podložku (E) a utáhněte šroub a podložku utahovacím momentem 80 Nm. (Obr. 35)

10. Otočte nožem rukou a zkontrolujte, zda se volně

otáčí. VÝSTRAHA: Používejte ochranné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

11. Nastartujte výrobek a proveďte test nože. Pokud

není nůž správně připevněn, výrobek vibruje a výsledky sečení nejsou uspokojivé. Kontrola hladiny oleje VAROVÁNÍ: Příliš nízká hladina oleje může způsobit poškození motoru. Před spuštěním výrobku zkontrolujte hladinu oleje.

1. Umístěte výrobek na rovnou plochu.

2. Sejměte víčko olejové nádrže s olejovou měrkou.

3. Setřete olej z olejové měrky.

4. Zasuňte olejovou měrku do olejové nádrže, abyste

mohli zkontrolovat hladinu oleje.

5. Vyjměte olejovou měrku.

6. Zkontrolujte hladinu oleje na olejové měrce.

7. Pokud je hladina nízká, doplňte motorový olej

a znovu zkontrolujte hladinu oleje. Výměna motorového oleje VÝSTRAHA: Motorový olej je bezprostředně po vypnutí motoru velmi horký. Před vypuštěním nechte motorový olej vychladnout. Pokud si potřísníte pokožku motorovým olejem, omyjte ji mýdlem a vodou.

1. Nechte výrobek běžet, dokud nebude palivová nádrž

2. Odmontujte kabel zapalování od zapalovací svíčky.

3. Sejměte víčko olejové nádrže.

4. Umístěte nádobu pod výrobek tak, aby do něj mohl

vytéct motorový olej.

5. Nakloňte výrobek, aby se vypustil olej z olejové

v části Technické údaje na strani 42

7. Zkontrolujte hladinu oleje. Další informace naleznete

v části Kontrola hladiny oleje na strani 39

Baterie (LB 348SI) VÝSTRAHA: Závada baterie snižuje bezpečnost výrobku. Vždy používejte výhradně baterii schválenou výrobcem. Baterie dodává výkon pro elektrické startování a zároveň je to bezpečnostní zařízení, které brání neúmyslnému startování. Pokud výrobek nepoužíváte nebo pokud ho ponecháváte bez dozoru, vyjměte baterii. Nastartování baterie Před prvním použitím baterie je potřeba ji nastartovat.

2. Vyčkejte do rozsvícení alespoň jedné zelené

Elektrické startování (LB 348SI) na strani 37

Nabití baterie Pokud na indikátoru baterie nesvítí žádná nebo svítí jen jedna kontrolka, je nutné ji nabít. Plné nabití vybité baterie trvá 1 hodinu. Kratší doba nabíjení baterii nepoškodí.

1. Vložte baterii do nabíječky baterií. (Obr. 36)

2. Připojte nabíječku baterie do el. zásuvky, 220 V,

50 Hz. Stav nabití baterie Zobrazení kontrolek LED na baterii Stav Bliká kontrolka LED 1. 0–25 % Svítí kontrolka LED 1, bliká kontrolka LED 2. 25–50 % Svítí kontrolky LED 1, LED 2, bliká kontrolka LED 3. 50–75 % Svítí kontrolky LED 1, LED 2, LED 3, bliká kontrolka LED 4. 75–100 % Svítí kontrolky LED 1, LED 2, LED 3, LED 4. Plně nabitá Indikátor na nabíječce ba- terií Stav Nepřerušované červené světlo Baterie se nabíjí. Blikající červené světlo Baterie je příliš horká a začne se nabíjet, až bude teplota správná. Nepřerušované zelené světlo Baterie je plně nabitá. Blikající červená a zelená kontrolka Baterie je poškozená a je nutné ji vyměnit. Čištění vzduchového filtru

1. Odmontujte kryt vzduchového filtru a filtr.

2. Poklepejte filtrem o rovný povrch, aby se uvolnily

částice. VAROVÁNÍ: Vzduchový filtr nečistěte rozpouštědlem ani stlačeným vzduchem.

3. Vložte vzduchový filtr zpět. Zkontrolujte, zda

vzduchový filtr dokonale těsní proti držáku vzduchového filtru.

4. Nasaďte zpět kryt vzduchového filtru.

Povšimněte si: Vzduchový filtr, který byl používán po delší dobu, již nelze zcela vyčistit. V pravidelných intervalech měňte vzduchový filtr. Poškozený vzduchový filtr vždy vyměňte. Kontrola zapalovací svíčky VAROVÁNÍ: Vždy používejte doporučený typ zapalovacích svíček. Nesprávný typ zapalovací svíčky může způsobit poškození výrobku.

• Zkontrolujte zapalovací svíčku, pokud má motor malý výkon, špatně startuje nebo nefunguje správně ve volnoběžných otáčkách.

• Aby se snížilo nebezpečí přítomnosti nechtěných materiálů na elektrodách zapalovací svíčky, dodržujte tyto pokyny: a) Zkontrolujte, zda jsou správně nastaveny volnoběžné otáčky. b) Zkontrolujte správnost palivové směsi. c) Zkontrolujte, zda je vzduchový filtr čistý.

• Jestliže je zapalovací svíčka znečištěná, vyčistěte ji a zkontrolujte, zda je vzdálenost elektrod zapalovací svíčky správná, viz část Technické údaje na strani

• V případě potřeby zapalovací svíčku vyměňte. Kontrola palivového systému

• Prohlédněte víčko palivové nádrže a těsnění víčka a ujistěte se, že nejsou poškozené.

• Prohlédněte hadici přívodu paliva a ujistěte se, že nedochází k úniku. Pokud je hadice přívodu paliva poškozená, požádejte servisního pracovníka o výměnu. Seřízení lanka spojky Pokud pojezd začíná být pomalý, je nezbytné seřídit lanko spojky.

1. Chcete-li zvýšit rychlost pojezdu, otočte seřizovacím

šroubem proti směru hodinových ručiček. Povšimněte si: Pokud se pohon zapojí, i když nepřitahujete páku pojezdu, je nezbytné prodloužit lanko.

2. Lanko prodloužíte a snížíte tak rychlost pojezdu

otočením seřizovacího šroubu ve směru hodinových ručiček. (Obr. 38) Pokud je pojezd pomalý i po seřízení, požádejte schváleného servisního agenta o výměnu hnacího řemenu.

135 - 006 -Přeprava, skladování a likvidace

Přeprava a skladování

• Před uskladněním a přepravou výrobku či paliva zkontrolujte, zda nejsou přítomny známky úniku nebo výparů. Jiskry a otevřený oheň, například z elektrických zařízení nebo kotlů, mohou zažehnout požár.

• Vždy používejte schválené nádoby na skladování a přepravu paliva.

• Před dlouhodobým skladováním výrobku vyprázdněte palivovou nádrž. Odevzdejte palivo na příslušném sběrném místě

• Během přepravy musí být výrobek bezpečně upevněný, aby se zabránilo jeho poškození a nehodám.

• Skladujte výrobek na uzamčeném místě, aby se zamezilo přístupů dětí a neoprávněných osob.

• Uchovávejte výrobek na suchém a bezprašném místě. Likvidace

• Dodržujte místní požadavky ohledně recyklace a platné předpisy.

• Odevzdejte všechny chemikálie, například motorový olej nebo nemrznoucí směs, v servisním středisku nebo na příslušném sběrném místě.

• Nehodláte-li výrobek dále používat, odešlete jej prodejci Husqvarna nebo jej dopravte do recyklační stanice.

• Odevzdejte baterii v servisním středisku nebo ve sběrném místě jako použitou baterii.

41Technické údaje Technické údaje LB 248S LB 253S LB 348SI Motor Značka Briggs & Stratton Briggs & Stratton Briggs & Stratton Zdvihový objem, cm

Rychlost, ot./min 2900 2900 2900 Jmenovitý výkon motoru, kW

Systém zapalování Zapalovací svíčka BS OHV 992304 BS OHV 992304 BS OHV 992304 Vzdálenost elektrod, mm 0,75 0,75 0,75 Systém mazání a palivový systém Palivo, bezolovnaté, minimální oktanové čí- slo

Objem palivové nádrže, l 1,0 1,0 1,0 Objem olejové nádrže, litry 0,5 0,5 0,5 Motorový olej SAE 30 SAE 30 SAE 30 Hmotnost S prázdnými nádržemi, kg 34 35 35 Emise hluku

Hladina akustického výkonu, změřená dB (A) 94 94 92 Hladina akustického výkonu, zaručená L

4,6 4,8 4,6 Řezací vybavení Výška sečení, mm 25–70 25–70 25–70

Uvedený jmenovitý výkon motoru je průměrný čistý výkon (při specifikovaných ot./min.) typického motoru pro model motoru měřený podle normy SAE J1349/ISO1585. Sériově vyráběné motory se od této hodnoty mohou lišit. Skutečný výstupní výkon motoru instalovaného na konečném výrobku závisí na provozních otáčkách, po- větrnostních podmínkách a dalších hodnotách.

Emise hluku v životním prostředí měřené jako akustický výkon (L

) v souladu se směrnicí 2000/14/ES.

Uváděná data pro hladinu tlaku zvuku mají typickou statistickou odchylku (standardní odchylku) 1,2 dB (A).

Uváděná data o úrovni vibrací mají typickou statistickou odchylku (standardní odchylku) 0,2 m/s

42 135 - 006 -LB 248S LB 253S LB 348SI Šířka sečení, mm 480 530 480 Žací systém 2v1 2v1 2v1 Žací nůž BioClip BioClip BioClip Objednací číslo 5028813-10 5028814-10 5028813-10 Pohon Rychlost, km/h 4,5 4,5 4,5 Spustit Elektrický startér Ne Ne Ano Baterie – – Li-Ion, 12V / 15,7 Wh

135 - 006 - 43ES Prohlášení o shodě

ES Prohlášení o shodě Husqvarna AB, SE–561 82 Huskvarna, Švédsko, tel: +46-36-146500, prohlašuje, že sekačky na trávuHusqvarna LB 248S, LB 253S a LB 348SI od výrobních čísel 2017xxxxxxx a výše, splňují požadavky SMĚRNICE RADY:

• ze 17. května 2006 „týkající se strojních zařízení” 2006/42/EC

• ze 26. února 2014 „týkající se elektromagnetické kompatibility“ 2014/30/EU,

• z 8. května 2000 „týkající se emisí hluku v okolním prostředí“ 2000/14/ES. Informace o emisích hluku najdete v kapitole "Technické údaje". Byly uplatněny následující standardní normy: EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012 Není-li uvedeno jinak, platí výše uvedené normy v poslední vydané verzi. Ohlašovací úřad: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala vydal zprávy týkající se vyhodnocení shody podle dodatku VI ke Směrnici rady z 8. května 2000 „týkající se emisí hluku do okolního prostředí“ 2000/14/EC. Certifikáty mají tato čísla: 01/901/294, 01/901/295, 01/901/300 Huskvarna, 2017-11-17 Claes Losdal, Development Manager/Garden Products (ředitel vývoje zahradního sortimentu) (Autorizovaný zástupce společnosti Husqvarna AB a osoba odpovědná za technickou dokumentaci.)

9. Kryt rezacej časti

19. Návod na obsluhu

• Výrobok nepoužívajte, ak je poškodený.

• Pri obsluhe vždy stojte za výrobkom.

• Noste odolné protišmykové topánky. Výrobok neobsluhujte v otvorených topánkach ani s bosými nohami.

135 - 006 -• Skontrolujte kryt rezacej časti, aby ste sa uistili, že

• Pred dopĺňaním paliva sa uistite, že motor vychladol.

135 - 006 - 281• Pred vykonávaním údržby výrobku zastavte motor a

4. Posuňte gombíky nahor smerom k rukoväti, kým sa

2. Posuňte gombíky nahor smerom k rukoväti, kým sa

1. Pozorne si prečítajte tento návod na obsluhu a

4. Naplňte nádrž a skontrolujte hladinu oleja. Pozrite si

2. S použitím kanistra opatrne doplňte palivo. Ak sa

2. Ak chcete znížiť výšku rezu, posuňte páku výšky

1. Stojte za výrobkom.

• Pred potiahnutím výrobku smerom dozadu deaktivujte pohon a potlačte výrobok zhruba 10 cm dopredu.

• Na čistenie výrobku nepoužívajte vysokotlakový čistič.

• Ak na čistenie výrobku použijete vodu, nelejte vodu priamo na motor. Čistenie vnútorného povrchu krytu rezacej časti

1. Vyprázdnite palivovú nádrž.

2. Položte výrobok na stranu tak, aby tlmič výfuku

1. Skontrolujte, či sa na reznom zariadení

1. Položte výrobok na rovný povrch.

2. Odstráňte uzáver nádrže na olej s olejovou mierkou.

mierku úplne zasuňte do nádrže na olej.

1. Výrobok používajte, kým nebude palivová nádrž

5. Naklonením výrobku vylejte motorový olej z nádrže

6. Nalejte do nádrže nový motorový olej, pričom sa

1. Vložte batériu do nabíjačky batérií. (Obr. 36)

• Počas prepravy výrobok bezpečne upevnite, aby ste zabránili poškodeniu alebo nehodám.

• Batériu zlikvidujte v servisnom stredisku alebo ju zlikvidujte v zariadení na likvidáciu starých batérií.

135 - 006 - 287Technické údaje

Nameraná úroveň hlučnosti dB(A) 94 94 92 Zaručená úroveň hlučnosti L
