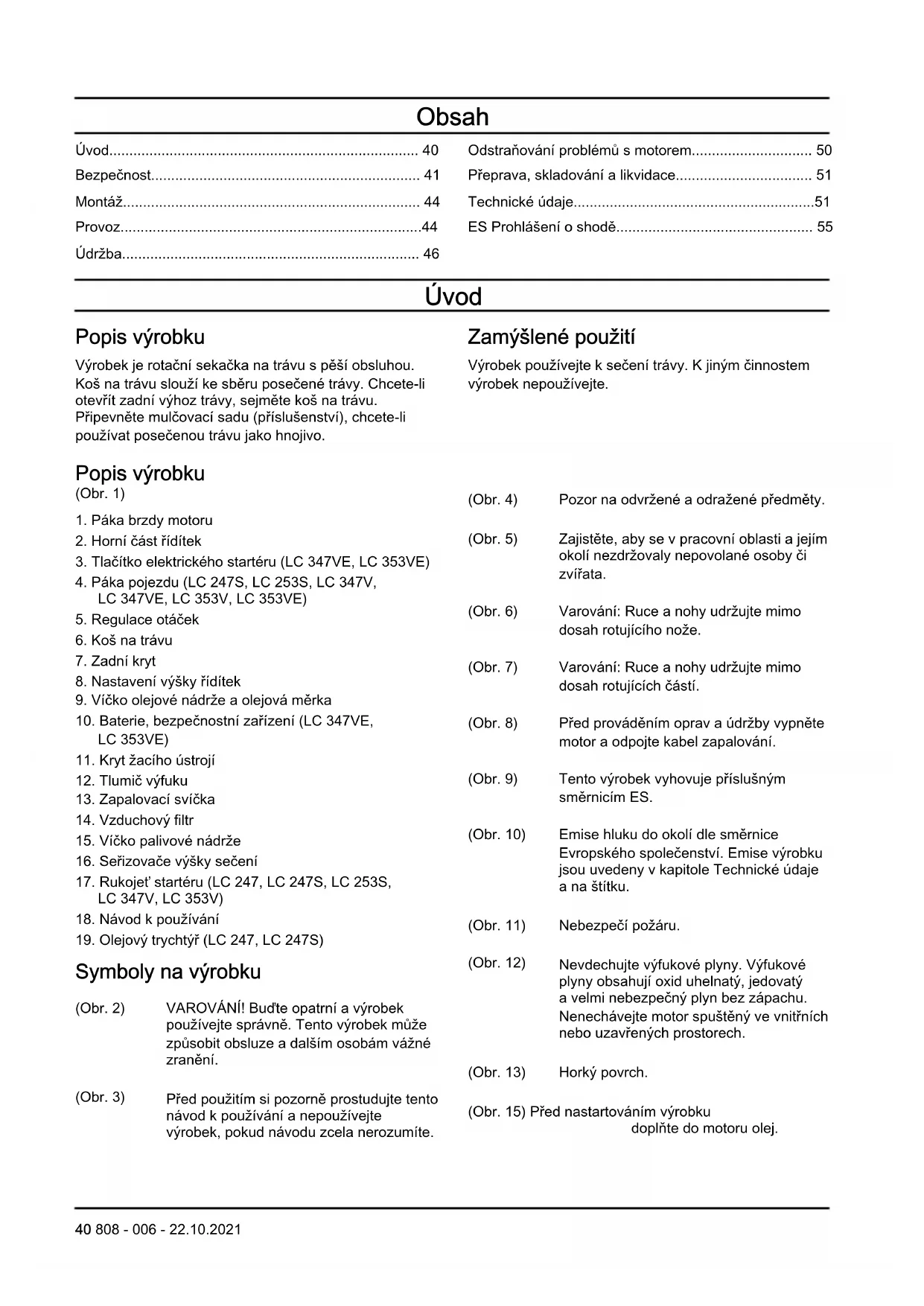

• 39Obsah Úvod p. 40
• Bezpečnost p. 41
• Montáž p. 44
• Provoz p. 44
• Údržba p. 46
• Odstraňování problémů s motorem p. 50
• Přeprava, skladování a likvidace p. 51
• Technické údaje p. 51
• ES Prohlášení o shodě Úvod Popis výrobku Výrobek je rotační sekačka na trávu s pěší obsluhou. Koš na trávu slouží ke sběru posečené trávy. Chcete-li otevřít zadní výhoz trávy, sejměte koš na trávu. Připevněte mulčovací sadu (příslušenství), chcete-li používat posečenou trávu jako hnojivo. Zamýšlené použití Výrobek používejte k sečení trávy. K jiným činnostem výrobek nepoužívejte. Popis výrobku (Obr. 1) p. 55

1. Páka brzdy motoru

2. Horní část řídítek

3. Tlačítko elektrického startéru (LC 347VE, LC 353VE)

8. Nastavení výšky řídítek

9. Víčko olejové nádrže a olejová měrka

10. Baterie, bezpečnostní zařízení (LC 347VE,

11. Kryt žacího ústrojí

13. Zapalovací svíčka

15. Víčko palivové nádrže

16. Seřizovače výšky sečení

18. Návod k používání

19. Olejový trychtýř (LC 247, LC 247S)

Symboly na výrobku (Obr. 2) VAROVÁNÍ! Buďte opatrní a výrobek používejte správně. Tento výrobek může způsobit obsluze a dalším osobám vážné zranění. (Obr. 3) Před použitím si pozorně prostudujte tento návod k používání a nepoužívejte výrobek, pokud návodu zcela nerozumíte. (Obr. 4) Pozor na odvržené a odražené předměty. (Obr. 5) Zajistěte, aby se v pracovní oblasti a jejím okolí nezdržovaly nepovolané osoby či zvířata. (Obr. 6) Varování: Ruce a nohy udržujte mimo dosah rotujícího nože. (Obr. 7) Varování: Ruce a nohy udržujte mimo dosah rotujících částí. (Obr. 8) Před prováděním oprav a údržby vypněte motor a odpojte kabel zapalování. (Obr. 9) Tento výrobek vyhovuje příslušným směrnicím ES. (Obr. 10) Emise hluku do okolí dle směrnice Evropského společenství. Emise výrobku jsou uvedeny v kapitole Technické údaje a na štítku. (Obr. 11) Nebezpečí požáru. (Obr. 12) Nevdechujte výfukové plyny. Výfukové plyny obsahují oxid uhelnatý, jedovatý a velmi nebezpečný plyn bez zápachu. Nenechávejte motor spuštěný ve vnitřních nebo uzavřených prostorech. (Obr. 13) Horký povrch. (Obr. 15) Před nastartováním výrobku doplňte do motoru olej. 40 808 - 006 - 22.10.2021(Obr. 16) Startovací proces pro LC 247, LC 247S, LC 253S, LC 347V, LC 353V: Zatlačte rukojeť brzdy motoru směrem dolů a tahejte za rukojeť startovací šňůry. (Obr. 17) Startovací proces pro LC 347VE, LC 353VE: Zatlač- te rukojeť brzdy motoru smě- rem dolů a stiskněte tlačítko startování. (Obr. 14) Skenovatelný kód. Povšimněte si: Další symboly/štítky na produktu se týkají certifikačních požadavků pro další komerční oblasti. Emise Euro V VÝSTRAHA: Manipulace s motorem vede k zneplatnění typového schválení EU tohoto výrobku. Odpovědnost za výrobek Jak uvádí zákon o odpovědnosti za výrobek, neneseme odpovědnost za žádnou škodu způsobenou našim výrobkem, pokud:

• byl výrobek nesprávně opraven.

• byl výrobek opraven pomocí součástí od jiného výrobce nebo součástí, které nejsou výrobcem schváleny.

• má výrobek příslušenství od jiného výrobce nebo příslušenství, které není výrobcem schváleno.

• výrobek nebyl opraven ve schváleném servisním středisku nebo schváleným odborníkem. Bezpečnost Definice týkající se bezpečnosti Varování, upozornění a poznámky slouží jako upozornění na specifické důležité části návodu. VÝSTRAHA: Používá se v případě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené v této příručce. VAROVÁNÍ: Používá se v případě nebezpečí poškození výrobku, dalších materiálů či škod na majetku v blízkém okolí, pokud nejsou dodrženy pokyny uvedené v této příručce. Povšimněte si: Používá se k poskytnutí dalších informací, které jsou nezbytné v dané situaci. Obecné bezpečnostní pokyny VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Tento výrobek je nebezpečný, nepoužívá-li se správně nebo není-li věnována provozu řádná pozornost. Nedodržení bezpečnostních pokynů může vést ke zranění nebo usmrcení.

• Tento výrobek vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností narušovat funkci aktivních či pasivních implantovaných lékařských přístrojů. Za účelem snížení rizika možného zranění nebo smrtelného úrazu doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím výrobku s lékařem a s výrobcem implantovaného lékařského přístroje.

• Buďte stále opatrní a používejte zdravý rozum. Nejste-li si jisti, jak ovládat výrobek ve zvláštních situacích, vypněte jej a promluvte si s prodejcem Husqvarna, než budete pokračovat v práci.

• Mějte na paměti, že obsluha je odpovědná za nehody a škody vzniklé jiným osobám nebo na jejich majetku.

• Udržujte výrobek čistý. Ujistěte se, že jsou značky a štítky dobře čitelné.

• Nedovolte osobám používat výrobek, nejste-li si jisti, že si přečetly návod k používání a porozuměly jeho obsahu.

• Zamezte používání výrobku dětmi.

• Udržujte děti mimo pracovní oblast. Vždy musí být přítomna zodpovědná dospělá osoba.

• Zamezte používání výrobku osobami, které naznají pokyny.

• Vždy sledujte osoby s fyzickým nebo mentálním postižením při práci s výrobkem. Vždy musí být přítomna zodpovědná dospělá osoba.

• Nepoužívejte výrobek, jste-li unavení, nemocní nebo pod vlivem alkoholu, drog nebo léků. To by mohlo ovlivnit váš zrak, ostražitost, koordinaci a úsudek.

• Nepoužívejte výrobek, pokud je vadný.

• Nikdy neupravujte výrobek a nepoužívejte jej, pokud je možné, že jej upravil někdo jiný.

• Neměňte nastavení regulace otáček motoru.

808 - 006 - 22.10.2021

41Bezpečnost pracovního prostoru VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Před použitím výrobku, odkliďte z pracovní oblasti předměty, jako jsou větve, větvičky a kameny.

• Předměty, které mohou být zachyceny žacím ústrojím mohou být odmrštěny a způsobit zranění osob a poškození předmětů. Udržujte osoby v okolí a zvířata v bezpečné vzdálenosti od výrobku.

• Nikdy nepoužívejte výrobek za špatného počasí, jako je mlha, déšť, silný vítr, intenzívní chlad a nebezpečí blesku. Použití výrobku za špatného počasí nebo ve vlhkých či mokrých podmínkách je namáhavé. Nepříznivé počasí může vytvořit nebezpečné podmínky, např. kluzký povrch.

• Dávejte pozor na osoby, předměty a situace, které mohou bránit bezpečnému provozu výrobku.

• Dávejte pozor na překážky, jako jsou kořeny, kameny, větve, díry a příkopy. Vysoká tráva může překážky skrýt.

• Sečení trávy na svazích může být nebezpečné. Nepoužívejte výrobek na svahu se sklonem větším než 15°.

• S výrobkem jezděte po vrstevnicích. Nepohybujte se na svahu nahoru a dolů.

• Postupujte opatrně v blízkosti skrytých rohů a objektů, které mohou bránit ve výhledu. Bezpečnost práce VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Tento výrobek používejte výhradně k sečení trávy. Není dovoleno používat výrobek k jiným činnostem.

• Používejte osobní ochranné prostředky. Další informace naleznete v části Osobní ochranné prostředky na strani 42

• Ujistěte se, že víte, jak v případě nouze rychle zastavit motor.

• Nikdy nestartujte motor v uzavřených prostorech nebo v blízkosti hořlavého materiálu. Výfukové plyny z motoru jsou horké a mohou obsahovat jiskry, které by mohly zažehnout požár.

• Neprovozujte výrobek, pokud není správně namontovaný nůž a všechny kryty. V opačném případě by se mohl nůž uvolnit a způsobit zranění osob.

• Zajistěte, aby nůž nenarazil do předmětů, jako jsou kameny a kořeny. Mohlo by dojít k poškození nože a ohnutí hřídele motoru. Ohnutý hřídel způsobuje velké vibrace a hrozí velmi vysoké riziko uvolnění nože.

• Pokud nůž narazí do nějakého předmětu nebo se objeví vibrace, okamžitě zastavte výrobek. Odpojte kabel zapalování od zapalovací svíčky. Zkontrolujte, zda není výrobek poškozený. Opravte poškozené díly nebo svěřte opravu schválenému servisnímu pracovníkovi.

• Po nastartování motoru nikdy nepřipevňujte páku brzdy motoru trvale k rukojeti sekačky.

• Umístěte výrobek na stabilní, rovný povrch a nastartujte jej. Zkontrolujte, zda nůž nemůže přijít do kontaktu se zemí nebo cizími objekty.

• Při provozu vždy stůjte za výrobkem.

• Při provozu nechte všechna kola spočívat na zemi a držte rukojeť oběma rukama. Ruce a nohy udržujte mimo dosah rotujících nožů.

• Nenaklánějte výrobek, když je spuštěný motor.

• Dávejte pozor při tažení výrobku dozadu.

• Nikdy nezvedejte výrobek, když je spuštěný motor. Pokud musíte výrobek zvednout, nejprve vypněte motor a odpojte kabel zapalování od zapalovací svíčky.

• Při provozování výrobku nechoďte směrem dozadu.

• Před přejezdem ploch bez trávy, jako jsou cesty vytvořené ze štěrku, kamenů nebo asfaltu, vypněte motor.

• Neběhejte s výrobkem, když je spuštěný motor. Při provozu výrobku vždy pouze choďte.

• Před změnou výšky sečení vypněte motor. Nikdy neprovádějte seřizování při spuštěném motoru.

• Nikdy nenechte výrobek se spuštěným motorem bez dozoru. Vypněte motor a ujistěte se, že se žací ústrojí neotáčí. Bezpečnostní pokyny pro provoz Osobní ochranné prostředky VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Osobní ochranné prostředky nemohou zcela eliminovat nebezpečí úrazu, ale v případě nehody pomáhají snížit míru poranění. Požádejte prodejce, aby vám pomohl vybrat správné vybavení.

• Používejte ochranu sluchu, pokud je hladina hluku vyšší než 85 dB.

• Používejte odolnou obuv s protiskluzovou podrážkou. Nepoužívejte otevřenou obuv ani nepracujte naboso.

• Používejte silné, dlouhé kalhoty.

• Při určitých činnostech používejte ochranné rukavice, například při nasazování, prohlídce nebo čištění žacího ústrojí. Bezpečnostní zařízení na produktu VÝSTRAHA: Před použitím výrobku si přečtěte následující varování. 42 808 - 006 - 22.10.2021• Nepoužívejte výrobek, jehož bezpečnostní zařízení jsou vadná!

• Pravidelně kontrolujte bezpečnostní zařízení. Pokud je zařízení vadné, obraťte se na servis Husqvarna. Kontrola krytu žacího ústrojí Kryt žacího ústrojí snižuje vibrace výrobku a snižuje nebezpečí poranění nožem.

• Zkontrolujte kryt žacího ústrojí, aby bylo zajištěno, že nevykazuje známky poškození, např. praskliny. Baterie (LC 347VE, LC 353VE) VÝSTRAHA: Závada baterie snižuje bezpečnost výrobku. Vždy používejte výhradně baterii schválenou výrobcem. Baterie dodává výkon pro elektrické startování a zároveň je to bezpečnostní zařízení, které brání neúmyslnému startování. Pokud výrobek nepoužíváte nebo pokud ho ponecháváte bez dozoru, vyjměte baterii. Kontrola rukojeti brzdy motoru Páka brzdy motoru slouží k zastavení motoru. Když uvolníte páku brzdy motoru, motor se zastaví.

• Nastartujte motor a poté uvolněte rukojeť brzdy motoru. Pokud se motor nevypne během 3 sekund, požádejte schváleného servisního pracovníka Husqvarna o seřízení brzdy motoru. (Obr. 18) Tlumič výfuku Tlumič výfuku je určen k omezení úrovně hluku na minimum a k usměrnění výfukových plynů směrem od obsluhy. Nepoužívejte výrobek bez tlumiče výfuku nebo pokud je vadný. Vadný tlumič výfuku zvyšuje hladinu hluku a nebezpečí požáru. VÝSTRAHA: Tlumič výfuku je během provozu a po použití velmi horký, i když motor pracuje na volnoběžné otáčky. Aby se zabránilo požáru, dbejte zvýšené opatrnosti v blízkosti hořlavých materiálů a plynů. Kontrola tlumiče výfuku

• Pravidelně kontrolujte tlumič výfuku, aby bylo zajištěno, že je řádně upevněný a že není poškozený. Bezpečnost při manipulaci s palivem VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Pokud je na výrobku palivo nebo olej, nespouštějte ho. Nechtěné palivo/olej z výrobku odstraňte a nechte výrobek uschnout.

• Pokud si palivem polijete oblečení, okamžitě se převlékněte.

• Zabraňte styku paliva s tělem, může způsobit zranění. Pokud se polijete palivem, omyjte zasažené místo vodou a mýdlem.

• Nepouštějte motor, pokud z něj něco uniká. Pravidelně kontrolujte, jestli z motoru nic neuniká.

• Při manipulaci s palivem buďte opatrní. Palivo je hořlavé a výpary jsou výbušné a můžou způsobit zranění nebo smrt.

• Nevdechujte palivové výpary, můžou způsobit zranění. Zajistěte dostatečný průtok vzduchu.

• V blízkosti paliva ani motoru nekuřte.

• Do blízkosti paliva ani motoru neumisťujte horké předměty.

• Když je spuštěný motor, nedoplňujte palivo.

• Než začnete doplňovat palivo, přesvědčte se, že je motor studený.

• Než doplníte palivo, pomalu otevřete uzávěr palivové nádrže a opatrně uvolněte tlak.

• Palivo do motoru nedoplňujte ve vnitřních prostorech. Nedostatečné proudění vzduchu může způsobit zranění nebo smrt udušením nebo otravou kysličníkem uhelnatým.

• Pevně dotáhněte víčko palivové nádrže. Není-li víčko palivové nádrže dotažené, hrozí nebezpečí požáru.

• Než výrobek spustíte, přejděte s ním minimálně 3 m (10 stop) od místa, kde jste doplňovali palivo.

• Nenaplňujte palivovou nádrž na maximum. Teplem dochází k rozpínání paliva. V horní části palivové nádrže udržujte volný prostor. Bezpečnostní pokyny pro údržbu VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Výfukové plyny obsahují oxid uhelnatý, jedovatý a velmi nebezpečný plyn bez zápachu. Nenechávejte motor spuštěný ve vnitřních nebo uzavřených prostorech.

• Před prováděním údržby výrobku nejprve vypněte motor a odpojte kabel zapalování od zapalovací svíčky. U LC 347VE, LC 353VE také vyjměte baterii.

• Při provádění údržby žacího ústrojí používejte ochranné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

• Příslušenství a změny výrobku, které neschválí výrobce, mohou způsobit vážné zranění nebo úmrtí. Neprovádějte změny na výrobku. Vždy používejte výhradně příslušenství schválené výrobcem.

808 - 006 - 22.10.2021

43• Při nesprávném nebo nepravidelném provádění údržby se zvyšuje nebezpečí poranění a poškození výrobku.

• Provádějte pouze údržbu uvedenou v tomto návodu k používání. Veškerý ostatní servis musí provést schválený servisní pracovník Husqvarna.

• Servis výrobku by měl provádět schválený servisní pracovník Husqvarna v pravidelných intervalech.

• Poškozené, opotřebené či prasklé součásti vyměňte. Montáž Úvod VÝSTRAHA: Před montáží produktu si pročtěte kapitolu bezpečnosti. U LC 347VE, LC 353VE také vyjměte baterii. Nastavení rukojeti

1. Povolte spodní matice.

2. Posuňte knoflíky na spodní konec drážek na pravé

i na levé straně výrobku. (Obr. 19)

4. Posuňte knoflíky směrem k rukojeti, dokud se

nezastaví a neuslyšíte cvaknutí. (Obr. 20)

5. Knoflíky řádně utáhněte.

Nastavení produktu do přepravní polohy

1. Povolte spodní knoflíky.

2. Posuňte knoflíky na spodní konec drážek na pravé

i na levé straně výrobku. (Obr. 19)

3. Sklopte rukojeť dopředu. (Obr. 21)

Nastavení výrobku do provozní polohy

1. Sklopte rukojeť do vzpřímené polohy. (Obr. 22)

2. Posuňte knoflíky směrem k rukojeti, dokud se

nezastaví a neuslyšíte cvaknutí. (Obr. 20)

3. Knoflíky řádně utáhněte.

Montáž koše na trávu

1. Vložte rám do koše na trávu tak, aby pevná část

koše směřovala dolů. Dbejte na to, aby bylo madlo rámu na venkovní straně koše. (Obr. 23)

2. Nasaďte spodní část rámu do drážky na spodní

straně koše na trávu.

3. Připevněte koš na trávu k rámu pomocí svorek. (Obr.

4. Zvedněte zadní kryt.

5. Upevněte sběrací koš k hornímu okraji podvozku.

6. Umístěte dolní část koše na trávu do kanálu výhozu

trávy. (Obr. 25) Montáž mulčovací vložky (příslušenství)

1. Zvedněte zadní kryt a vyjměte koš na trávu.

2. Vložte do kanálu výhozu trávy mulčovací vložku.

3. Nahraďte nůž mulčovacím nožem dodaným

s mulčovací sadou. Další informace jsou uvedeny v části Technické údaje na strani 51

Sekání trávy bez koše na trávu nebo mulčovací vložky

• Zvedněte zadní kryt a vyjměte koš na trávu.

• Pokud je namontována mulčovací vložka a mulčovací nůž, odstraňte je.

• Než začnete s výrobkem pracovat, zavřete zadní kryt. Při práci s výrobkem bude posečená tráva vylétávat pod zadním krytem. Provoz Úvod VÝSTRAHA: Před používáním produktu je třeba, abyste si přečetli a porozuměli kapitole o bezpečnosti. Husqvarna Connect Husqvarna Connect je bezplatná aplikace pro mobilní zařízení. Aplikace Husqvarna Connect dodá vašemu výrobku Husqvarna doplňkové funkce:

• Rozšířené informace o výrobku.

• Informace o dílech a servisu a nápověda pro tyto položky. 44 808 - 006 - 22.10.2021Jak začít používat funkci Husqvarna Connect

1. Stáhněte si aplikaci Husqvarna Connect do svého

3. Při připojování a registraci výrobku postupujte podle

pokynů v aplikaci Husqvarna Connect. Povšimněte si: Aplikace Husqvarna Connect není dostupná ke stažení na všech trzích. Další informace získáte u svého prodejce poskytujícího servis. Před použitím výrobku

1. Pozorně si prostudujte tento návod k používání

a nepoužívejte výrobek, pokud návodu zcela nerozumíte.

2. Zkontrolujte žací ústrojí, aby bylo zajištěno, že je

řádně připevněné a nastavené. Další informace jsou uvedeny v části Kontrola žacího ústrojí na strani 47

3. Zkontrolujte hladinu motorového oleje a v případě

potřeby jej doplňte. Další informace jsou uvedeny v části Kontrola hladiny oleje na strani 48

4. Naplňte palivovou nádrž. Další informace jsou

uvedeny v části Doplňování paliva na strani 45

Doplňování paliva Pokud možno používejte alkylátový benzín s nízkými emisemi. Není-li k dostání alkylátový benzín s nízkými emisemi, používejte kvalitní bezolovnatý benzín nebo olovnatý benzín s oktanovým číslem nejméně 90. VAROVÁNÍ: Nepoužívejte benzín s oktanovým číslem nižším než 90 RON (87 AKI). Můžete tím výrobek poškodit.

1. Víčko palivové nádrže otevírejte pomalu, aby se

paliva, odstraňte jej utěrkou a zbývající palivo nechte vypařit.

3. Očistěte plochu kolem víčka palivové nádrže.

4. Pevně dotáhněte víčko palivové nádrže. Není-li

víčko palivové nádrže dotažené, hrozí nebezpečí požáru.

5. Než výrobek spustíte, přejděte s ním minimálně 3 m

(10 stop) od místa, kde jste doplňovali palivo. Nastavení výšky sečení Výšku sečení lze nastavit v 6 úrovních.

1. Chcete-li výšku sečení snížit, posuňte páku pro

nastavení výšky sečení dozadu.

2. Chcete-li výšku sečení zvýšit, posuňte páku pro

nastavení výšky sečení dopředu. (Obr. 27) VAROVÁNÍ: Nenastavujte výšku sečení příliš nízko. V případě, že není povrch trávníku rovný, mohou nože přijít do styku se zemí. Spuštění výrobku

• Zkontrolujte, zda je kabel zapalování připojený k zapalovací svíčce. Ruční startování (LC 247, LC 247S, LC 253S, LC 347V, LC 353V)

1. Postavte se za výrobek.

2. Držte páku motorové brzdy přitisknutou k rukojeti

4. Pomalu vytáhněte startovací šňůru, dokud neucítíte

5. Nastartuje motor silným zatáhnutím za šňůru.

VÝSTRAHA: Nikdy si neomotávejte startovací šňůru kolem ruky. Elektrické startování (LC 347VE, LC 353VE)

1. Zkontrolujte, zda je baterie nabitá. Další informace

jsou uvedeny v části První použití baterie na strani

2. Připojte baterii k motoru. Baterie je zajištěná na

místě, jakmile uslyšíte cvaknutí. (Obr. 29)

3. Postavte se za výrobek a přitáhněte rukojeť

motorové brzdy (A) k řídítkům. (Obr. 30)

4. Stiskněte a podržte tlačítko startování (B) 3 až

5 sekund. Motor se spustí. Povšimněte si: Pokud motor nenastartujte, počkejte 1 minutu a zkuste výrobek nastartovat znovu. Použití pohonu kol

• U modelů s pojezdem pojezd spustíte přitažením páky pojezdu směrem k horní části řídítek. (Obr. 31)

• U modelů s regulací otáček zvýšíte otáčky posunutím páky regulace otáček dopředu a otáčky snížíte posunutím páky dozadu. (Obr. 32)

• Pokud chcete táhnout výrobek dozadu, odpojte pohon a zatlačte výrobek dopředu přibližně 10 cm.

• V blízkosti překážek uvolněte páku pojezdu, aby se deaktivoval pohon. Zastavení výrobku

• Motor zastavíte uvolněním páky brzdy motoru.

808 - 006 - 22.10.2021

45Demontáž baterie (LC 347VE & LC 353VE) Když není výrobek v provozu, vyjměte baterii, abyste zabránili neúmyslnému nastartování motoru.

• Stiskněte pojistné tlačítko (A) a vytáhněte baterii směrem nahoru. (Obr. 33) Jak docílit dobrých výsledků

• Používejte vždy ostrý nůž. Při použití tupého nože je střih nepravidelný a posečený povrch trávy žloutne. Ostrý nůž také vyžaduje méně energie než tupý nůž.

• Nesekejte více než ⅓ výšky trávy. Nejprve sekejte se žacím ústrojím nastaveným vysoko. Zkontrolujte výsledek a případně snižte výšku sečení na požadovanou úroveň. Pokud je tráva velmi vysoká, jezděte pomalu a v případě potřeby sekejte 2krát.

• Sekejte vždy v jiném směru, aby na trávníku nevznikly pruhy.

• Udržujte kryt žacího ústrojí čistý. Nahromaděná tráva a nečistoty na vnitřní straně krytu žacího ústrojí mohou snížit výsledek sečení. Další informace jsou uvedeny v části Čištění vnitřního povrchu krytu žacího ústrojí na strani 47

Údržba Úvod VÝSTRAHA: Před prováděním údržby je třeba, abyste si přečetli a porozuměli kapitole o bezpečnosti. Pro servis a opravy výrobku je nezbytné speciální školení. Garantujeme dostupnost profesionálních oprav a servisu. Pokud neposkytuje prodejce servisní služby, požádejte jej o informace o nejbližším servisu. Plán údržby VAROVÁNÍ: Když nakláníte výrobek, ujistěte se, že vzduchový filtr je na horní straně a ne vespod. Hrozí poškození motoru. VAROVÁNÍ: U modelů s elektrickým startováním vyjměte baterii před prováděním údržby, oprav nebo čištění stroje. Intervaly údržby se vypočítávají na základě každodenního používání výrobku. Intervaly se mění, není-li výrobek používán denně. U údržby označené symbolem * vyhledejte pokyny v části Údržba na strani 46

Údržba Denně Měsíčně Každou se- zónu Proveďte běžnou kontrolu. X Zkontrolujte hladinu oleje. X Vyměňte olej (poprvé po 5 h používání, poté po každých 50 h použí- vání).

Čištění výrobku X Zkontrolujte žací ústrojí. X Zkontrolujte kryt žacího ústrojí.* X Zkontrolujte páku brzdy motoru.* X Zkontrolujte tlumič výfuku.* X Zkontrolujte zapalovací svíčku. V případě potřeby zapalovací svíčku očistěte nebo vyměňte.

Pokud je výrobek provozován s vysokým zatížením nebo při vysokých okolních teplotách, vyměňujte motoro- vý olej každých 25 hodin. 46 808 - 006 - 22.10.2021Údržba Denně Měsíčně Každou se- zónu Zkontrolujte vzduchový filtr. X Vyčistěte vzduchový filtr.

Vyměňte vzduchový filtr. X Zkontrolujte palivový systém. X Vyčistěte chladicí žebra válce. X Zkontrolujte a seřiďte lanko spojky. (LC 247S, LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE)

Provedení běžné kontroly

• Zajistěte, aby byly všechny matice a šrouby na výrobku správně dotažené. Čištění výrobku zvnějšku

• Pomocí kartáče odstraňte listí, trávu a nečistoty.

• Zkontrolujte, zda není přívod vzduchu v horní části motoru ucpaný.

• K čištění produktu nepoužívejte vodu pod vysokým tlakem.

• Pokud používáte vodu k čištění motoru, nestříkejte ji přímo na motor. Čištění vnitřního povrchu krytu žacího ústrojí

1. Vyprázdněte palivovou nádrž.

2. Položte výrobek na bok s výfukem dole.

VAROVÁNÍ: Pokud byste položili výrobek se vzduchovým filtrem dole, mohl by se poškodit motor.

3. Opláchněte vodou z hadice vnitřní povrch krytu

žacího ústrojí. Kontrola žacího ústrojí VÝSTRAHA: Aby se zabránilo náhodnému spuštění, odpojte kabel zapalování od zapalovací svíčky. VÝSTRAHA: Při provádění údržby žacího ústrojí používejte ochranné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

1. Zkontrolujte žací ústrojí ohledně poškození

a prasklin. Poškozené žací ústrojí vždy vyměňte.

2. Prohlédněte nůž a zkontrolujte, zda není poškozený

nebo tupý. Povšimněte si: Po ostření je nezbytné nůž vyvážit. Výměnu, ostření a vyvážení nože svěřte servisnímu středisku. Dojde-li k nárazu do překážky, po kterém dochází k vypínání výrobku, vyměňte poškozený nůž. O tom, zda je možné nůž nabrousit či zda je nutné ho vyměnit, rozhodne servisní středisko. Postup výměny nože

1. Zajistěte nůž pomocí dřevěného špalíku. (Obr. 34)

4. Prohlédněte držák nože a šroub nože a zkontrolujte,

zda nejsou poškozené.

5. Prohlédněte hřídel motoru a ujistěte se, zda není

6. Při montáží nového nože nasměrujte zahnuté konce

nože ve směru krytu žacího ústrojí. (Obr. 35)

7. Zkontrolujte, zda je nůž zarovnaný se středem

8. Zajistěte nůž pomocí dřevěného špalíku. Nasaďte

pružnou podložku a utáhněte šroub a podložku utahovacím momentem 70 Nm. (Obr. 36)

9. Otočte nožem rukou a zkontrolujte, zda se volně

otáčí. VÝSTRAHA: Používejte odolné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

10. Nastartujte výrobek a proveďte test nože. Pokud

není nůž správně připevněn, výrobek vibruje a výsledky sečení nejsou uspokojivé.

V prašných podmínkách nebo při výskytu nečistot přenášených vzduchem provádějte čištění častěji. Pokud je vzduchový filtr silně znečištěný, vyměňte jej.

808 - 006 - 22.10.2021 47Kontrola hladiny oleje

VAROVÁNÍ: Příliš nízká hladina oleje může způsobit poškození motoru. Před spuštěním výrobku zkontrolujte hladinu oleje.

1. Umístěte výrobek na rovnou plochu.

2. Sejměte víčko olejové nádrže s olejovou měrkou.

3. Setřete olej z olejové měrky.

4. Zasuňte olejovou měrku do olejové nádrže, abyste

mohli zkontrolovat hladinu oleje.

5. Vyjměte olejovou měrku.

6. Zkontrolujte hladinu oleje na olejové měrce.

7. Pokud je hladina nízká, doplňte motorový olej

a znovu zkontrolujte hladinu oleje. Povšimněte si: Použijte trychtýř, aby nedošlo k rozlití. Výměna motorového oleje VÝSTRAHA: Motorový olej je bezprostředně po vypnutí motoru velmi horký. Před vypuštěním nechte motorový olej vychladnout. Pokud si potřísníte pokožku motorovým olejem, omyjte ji mýdlem a vodou. (Obr. 37)

1. Nechte výrobek běžet, dokud nebude palivová nádrž

2. Odmontujte kabel zapalování od zapalovací svíčky.

3. Sejměte víčko olejové nádrže.

4. Umístěte nádobu pod výrobek tak, aby do něj mohl

vytéct motorový olej.

5. Nakloňte výrobek, aby se vypustil olej z olejové

v části Technické údaje na strani 51

7. Zkontrolujte hladinu oleje. Další informace jsou

uvedeny v části Kontrola hladiny oleje na strani 48

Baterie (LC 347VE, LC 353VE) VÝSTRAHA: Závada baterie snižuje bezpečnost výrobku. Vždy používejte výhradně baterii schválenou výrobcem. Baterie dodává výkon pro elektrické startování a zároveň je to bezpečnostní zařízení, které brání neúmyslnému startování. Pokud výrobek nepoužíváte nebo pokud ho ponecháváte bez dozoru, vyjměte baterii. První použití baterie VAROVÁNÍ: Nenechte baterii úplně vybít. Pokud se baterie vybije, může dojít k jejímu poškození. Před prvním použitím je nutné baterii nabít.

1. Připojte k baterii nabíječku, viz část

2. Počkejte, dokud se nerozsvítí alespoň jedna zelená

3. Připojte baterii k motoru, viz část

Elektrické startování (LC 347VE, LC 353VE) na strani 45

Nabití baterie Pokud na indikátoru baterie nesvítí žádná nebo svítí jen jedna kontrolka, je nutné ji nabít. Plné nabití vybité baterie trvá 2 hodiny. Kratší doba nabíjení baterii nepoškodí.

1. Připojte nabíječku k baterii. (Obr. 38)

2. Připojte nabíječku baterií k elektrické zásuvce 100–

3. Nejprve odpojte nabíječku od elektrické zásuvky

a teprve poté od baterie. Stav nabití baterie Zobrazení kontrolek LED na baterii Stav Kontrolka LED 1 bliká červeně. 1–9 % Kontrolka LED 1 svítí červeně. 10–32 % Kontrolka LED 1 svítí zeleně a kon- trolka LED 2 červeně. 33–54 % Kontrolky LED 1 a 2 svítí zeleně a kontrolka LED 3 červeně. 55–77 % Kontrolky LED 1, 2 a 3 svítí zeleně a kontrolka LED 4 červeně. 78–100 % Indikátor na nabíječce ba- terií Stav Nepřerušované červené světlo Baterie se nabíjí. Nepřerušované zelené světlo Baterie je plně nabitá. Kontrola zapalovací svíčky VAROVÁNÍ: Vždy používejte doporučený typ zapalovacích svíček. Nesprávný typ zapalovací svíčky může způsobit poškození výrobku. 48 808 - 006 - 22.10.2021• Zkontrolujte zapalovací svíčku, pokud má motor malý výkon, špatně startuje nebo nefunguje správně ve volnoběžných otáčkách.

• Aby se snížilo nebezpečí přítomnosti nechtěných materiálů na elektrodách zapalovací svíčky, dodržujte tyto pokyny: a) Zkontrolujte, zda jsou správně nastaveny volnoběžné otáčky. b) Zkontrolujte správnost palivové směsi. c) Zkontrolujte, zda je vzduchový filtr čistý.

• Jestliže je zapalovací svíčka znečištěná, vyčistěte ji a zkontrolujte, zda je vzdálenost elektrod zapalovací svíčky správná, viz část Technické údaje na strani

• V případě potřeby zapalovací svíčku vyměňte. Vzduchový filtr Znečištěný vzduchový filtr může vést k poškození motoru nebo k jeho nesprávnému fungování. V prašných podmínkách provádějte údržbu vzduchového filtru častěji. Podrobnosti ohledně toho, kdy vyměnit vzduchový filtr, jsou uvedeny v části Plán údržby na strani 46

Povšimněte si: Poškozený vzduchový filtr vždy vyměňte. Demontáž a montáž vzduchového filtru (LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE) VÝSTRAHA: Používejte ochranné rukavice.

1. Stiskněte spony na krytu vzduchového filtru.

2. Opatrně sejměte kryt vzduchového filtru (A)

3. Demontujte vzduchový filtr (B). (Obr. 40)

4. Zkontrolujte, jestli není vzduchový filtr poškozený.

Poškozený vzduchový filtr vyměňte.

5. Vyčistěte a prohlédněte vzduchový filtr. Další

informace jsou uvedeny v části Čištění vzduchového filtru na strani 49

6. Montáž proveďte v opačném pořadí.

Čištění vzduchového filtru Znečištěný vzduchový filtr může vést k poškození motoru nebo k jeho nesprávnému fungování. V prašných podmínkách provádějte údržbu čističe vzduchu častěji. Podrobnosti ohledně toho, kdy vyměnit vzduchový filtr, jsou uvedeny v části Plán údržby na strani 46

1. Odmontujte kryt vzduchového filtru a filtr.

2. Vyčistěte filtr poklepáním o rovný povrch. K čištění

filtru nepoužívejte ředidla na bázi petroleje, kerosin, ani stlačený vzduch. Povšimněte si: Vzduchové filtry, které se používají dlouho, nelze zcela vyčistit. V pravidelných intervalech měňte vzduchový filtr. Poškozené vzduchové filtry je nutno vždy vyměnit.

3. Při montáži vzduchového filtru zkontrolujte, zda plně

těsní proti svému držáku. Kontrola palivového systému

• Prohlédněte víčko palivové nádrže a těsnění víčka a ujistěte se, že nejsou poškozené.

• Prohlédněte hadici přívodu paliva a ujistěte se, že nedochází k úniku. Pokud je hadice přívodu paliva poškozená, požádejte servisního pracovníka o výměnu. Seřízení lanka spojky ((LC 247S, LC 253S)) Pokud pojezd začíná být pomalý, je nezbytné seřídit lanko spojky.

1. Chcete-li zvýšit rychlost pojezdu, otočte seřizovacím

šroubem proti směru hodinových ručiček. Povšimněte si: Pokud se pohon zapojí, i když nepřitahujete páku pojezdu, je nezbytné prodloužit lanko.

2. Lanko prodloužíte a snížíte tak rychlost pojezdu

otočením seřizovacího šroubu ve směru hodinových ručiček. (Obr. 41) Pokud je pojezd pomalý i po seřízení, požádejte schváleného servisního agenta o výměnu hnacího řemenu. Seřízení lanka spojky pro regulaci rychlosti (LC 347V, LC 347VE, LC 353V, LC 353VE) Pokud po spuštění motoru nelze nastavit nejnižší rychlost, je třeba upravit ovládání rychlosti.

1. Chcete-li zvýšit rychlost pojezdu, otočte seřizovacím

šroubem proti směru hodinových ručiček. Povšimněte si: Pokud se pohon zapojí, i když neměníte ovládání rychlosti, je nezbytné prodloužit lanko.

2. Lanko prodloužíte a snížíte tak rychlost pojezdu

otočením seřizovacího šroubu ve směru hodinových ručiček. (Obr. 41) Pokud je pojezd pomalý i po seřízení, požádejte schváleného servisního agenta o výměnu hnacího řemenu.

808 - 006 - 22.10.2021

49Odstraňování problémů s motorem Problém Možná příčina Řešení Motor nestartuje. Kabel zapalování není správně připojen. Připojte kabel zapalování k zapalovací svíčce. Palivová nádrž je prázdná. Doplňte do palivové nádrže palivo správ- ného typu. Palivo je staré. Vyprázdněte palivovou nádrž a karburá- tor. Doplňte nový benzín. V karburátoru nebo vedení paliva jsou nečistoty. Vyčistěte karburátor nebo vedení paliva. Zapalovací svíčka je vadná. Upravte vzdálenost elektrod a vyčistěte nebo vyměňte svíčku. Na zapalovací svíčce je palivo. Vyčistěte zapalovací svíčku. Motor se nezastavuje. Mechanismus zastavení je vadný. Odpojte kabel zapalování od zapalovací svíčky. Opravu tohoto výrobku svěřte schválenému servisnímu pracovníkovi. Motor neběží plynule. Kabel zapalování není správně připojen. Připojte kabel zapalování k zapalovací svíčce. Ve vedení paliva jsou nečistoty nebo je palivo příliš staré. Vyčistěte vedení paliva. Doplňte do pali- vové nádrže nové palivo správného typu. Víčko palivové nádrže je zablokované. Očistěte víčko palivové nádrže. V palivovém systému je voda nebo neči- stoty. Vypusťte palivovou nádrž. Doplňte do palivové nádrže nové palivo správného typu. Vzduchový filtr je znečištěný. Vyčistěte vzduchový filtr. Karburátor je nutné seřídit. Nechte karburátor seřídit u servisního prodejce. Teplota motoru je příliš vyso- ká. Příliš nízká hladina motorového oleje. Doplňte motorový olej. Proudění vzduchu není dostatečné. Vyčistěte vzduchový filtr a kryt vzducho- vého filtru. Karburátor je nutné seřídit. Nechte karburátor seřídit u servisního prodejce. Při vysokých otáčkách motor vynechává. Vzdálenost elektrod v zapalovací svíčce je příliš malá. Seřiďte vzdálenost elektrod. Neobvyklé zvuky z motoru při normálním zatížení. Nesprávný typ benzínu. Vyprázdněte palivovou nádrž a karburá- tor. Doplňte nový benzín. Další informa- ce jsou uvedeny v části Kontrola palivo- vého systému na strani 49 . Pokud potíže přetrvávají, obraťte se na místní servis. 50 808 - 006 - 22.10.2021Problém Možná příčina Řešení Motor nefunguje plynule ve volnoběžných otáčkách. Zapalovací svíčka je znečištěná, vadná nebo je vzdálenost elektrod příliš velká. Upravte vzdálenost elektrod nebo vy- měňte svíčku. Karburátor je nutné seřídit. Seřiďte karburátor. Vzduchový filtr je znečištěný. Vyčistěte vzduchový filtr. Přeprava, skladování a likvidace Přeprava a skladování

• Před uskladněním a přepravou výrobku či paliva zkontrolujte, zda nejsou přítomny známky úniku nebo výparů. Jiskry a otevřený oheň, například z elektrických zařízení nebo kotlů, mohou zažehnout požár.

• Vždy používejte schválené nádoby na skladování a přepravu paliva.

• Před dlouhodobým skladováním výrobku vyprázdněte palivovou nádrž. Odevzdejte palivo na příslušném sběrném místě

• Během přepravy musí být výrobek bezpečně upevněný, aby se zabránilo jeho poškození a nehodám.

• Skladujte výrobek na uzamčeném místě, aby se zamezilo přístupů dětí a neoprávněných osob.

• Uchovávejte výrobek na suchém a bezprašném místě. Přeprava a skladování baterie a nabíječky

• Nevyjímejte baterii, dokud výrobek nestojí na místě a není vychladlý. Chcete-li vyjmout baterii, stiskněte a podržte tlačítko na horní straně baterie a vyjměte ji ze slotu.

• Pokud baterii skladujete déle než 30 dní, nabijte ji, aby svítily více než 3 zelené kontrolky.

• Baterii nabíjejte každé 3 měsíce, aby nedošlo k jejímu poškození.

• Baterii a nabíječku je třeba skladovat při teplotě 5 °C až 40 °C. Vyšší teploty nebo zdroje vysoké teploty, např. oheň, mohou baterii poškodit.

• Nerozebírejte baterii.

• Neponořujte baterii do vody. Uchovávejte baterii na chladném, suchém a dobře větraném místě.

• Pokud je během provozu, uskladnění nebo nabíjení baterie cítit zápach, je horká nebo pokud horko způsobí její deformaci, demontujte baterii a nepoužívejte ji.

• Zajistěte, aby byly baterie a nabíječka během přepravy upevněny, aby nedošlo k jejich poškození.

• Zajistěte, aby se nabíječka baterií nepřehřívala. Likvidace

• Dodržujte místní požadavky ohledně recyklace a platné předpisy.

• Odevzdejte všechny chemikálie, například motorový olej nebo nemrznoucí směs, v servisním středisku nebo na příslušném sběrném místě.

• Nehodláte-li výrobek dále používat, odešlete jej prodejci Husqvarna nebo jej dopravte do recyklační stanice.

• Odevzdejte baterii v servisním středisku nebo ve sběrném místě jako použitou baterii. Technické údaje LC 247 LC 247S LC 253S Motor Značka Husqvarna Husqvarna Husqvarna Model HS 139A HS 139A HS 166A Typ motoru Jednoválcový, čtyř- dobý, nucené chlazení vzduchem, rozvod OHV Jednoválcový, čtyř- dobý, nucené chlazení vzduchem, rozvod OHV Jednoválcový, čtyř- dobý, nucené chlazení vzduchem, rozvod OHV

Rychlost, ot./min 2900 2900 2900 Jmenovitý výkon motoru, kW

2,2 2,2 2,75 Systém zapalování Zapalovací svíčka Husqvarna HQT-7 Husqvarna HQT-7 Husqvarna HQT-7 Vzdálenost elektrod, mm 0,7–0,8 0,7–0,8 0,7–0,8 Systém mazání a palivový systém Typ mazání motoru Rozstřikovací Rozstřikovací Rozstřikovací Objem palivové nádrže, l 1 1 1 Objem olejové nádrže, litry 0,5 0,5 0,5 Motorový olej

Husqvarna SAE 30 Husqvarna SAE 30 Husqvarna SAE 30 Hmotnost S prázdnými nádržemi, kg 27,5 29,5 31,5 Emise hluku

Hladina akustického výkonu, změřená dB (A) 95 95 97 Hladina akustického výkonu, zaručená L

Vibrace na horní části řídítek, m/s

2,7 2,7 3,9 Žací ústrojí Výška sečení, mm 20-75 20-75 20-75 Šířka sečení, mm 470 470 530 Žací systém Sběr / Bioclip

/ za- dní výhoz Sběr / Bioclip

/ za- dní výhoz Sběr / Bioclip

/ za- dní výhoz Nůž – standardní Sběrný 5882755-10 Sběrný 5882755-10 Sběrný 5797972-10 Nůž – příslušenství Mulčovací 5882757-10 Mulčovací 5882757-10 Mulčovací 5889039-10

Uvedený jmenovitý výkon motoru je průměrný čistý výkon (při specifikovaných ot./min) typického motoru pro model motoru měřený podle normy SAE J1349/ISO1585. Sériově vyráběné motory se od této hodnoty mohou lišit. Skutečný výstupní výkon motoru instalovaného na konečném výrobku závisí na provozních otáčkách, po- větrnostních podmínkách a dalších hodnotách.

Pokud použijete olej SAE-30 při teplotách nižších než +5 °C, hrozí nebezpečí nedostatečného promazání mo- toru. Může dojít k poškození motoru. Správný olej pro nízké teploty najdete v části Výměna motorového oleje na strani 48

Emise hluku v životním prostředí měřené jako akustický výkon (L

) v souladu se směrnicí 2000/14/EU.

Uváděná data pro hladinu tlaku zvuku mají typickou statistickou odchylku (standardní odchylku) 1,2 dB (A).

Uváděná data o úrovni vibrací mají typickou statistickou odchylku (standardní odchylku) 0,2 m/s

52 808 - 006 - 22.10.2021LC 247 LC 247S LC 253S Kapacita koše na trávu, l 55 55 60 Pohon Rychlost vlastního pojezdu, km/h – 4 4 Systém startování Elektrický startér Ne Ne Ne Baterie – – – LC 347V LC 347VE LC 353V LC 353VE Motor Značka Husqvarna Husqvarna Husqvarna Husqvarna Model HS 166A HS 166AE HS 166A HS 166AE Typ motoru Jednoválcový, čtyřdobý, nucené chlazení vzdu- chem, rozvod OHV Jednoválcový, čtyřdobý, nucené chlazení vzdu- chem, rozvod OHV Jednoválcový, čtyřdobý, nucené chlazení vzdu- chem, rozvod OHV Jednoválcový, čtyřdobý, nucené chlazení vzdu- chem, rozvod OHV Zdvihový objem, cm

Rychlost, ot./min 2900 2900 2900 2900 Jmenovitý výkon motoru, kW

2,75 2,75 2,75 2,75 Systém zapalování Zapalovací svíčka Husqvarna HQT-7 Husqvarna HQT-7 Husqvarna HQT-7 Husqvarna HQT-7 Vzdálenost elektrod, mm 0,5 0,5 0,5 0,5 Systém mazání a palivový systém Typ mazání motoru Rozstřikovací Rozstřikovací Rozstřikovací Rozstřikovací Objem palivové nádrže, l 1,0 0,9 1,0 0,9 Objem olejové nádrže, litry 0,7–0,8 0,7–0,8 0,7–0,8 0,7–0,8 Motorový olej

Hmotnost S prázdnými nádržemi, kg 30,5 31,5 32,0 33,0

Uvedený jmenovitý výkon motoru je průměrný čistý výkon (při specifikovaných ot./min) typického motoru pro model motoru měřený podle normy SAE J1349/ISO1585. Sériově vyráběné motory se od této hodnoty mohou lišit. Skutečný výstupní výkon motoru instalovaného na konečném výrobku závisí na provozních otáčkách, po- větrnostních podmínkách a dalších hodnotách.

Pokud použijete olej SAE-30 při teplotách nižších než +5 °C, hrozí nebezpečí nedostatečného promazání mo- toru. Může dojít k poškození motoru. Správný olej pro nízké teploty najdete v části Výměna motorového oleje na strani 48

Hladina akustického výkonu, změře- ná dB (A)

Hladina akustického výkonu, zaruče- ná L

Vibrace na horní části řídítek, m/s

3,5 3,5 3,9 3,9 Žací ústrojí Výška sečení, mm 20-75 20-75 20-75 20-75 Šířka sečení, mm 470 470 530 530 Žací systém Sběr / Bioclip

zadní výhoz Sběr / Bioclip

zadní výhoz Sběr / Bioclip

zadní výhoz Sběr / Bioclip

zadní výhoz Nůž – standardní Sběrný 5882755-10 Sběrný 5882755-10 Sběrný 5797972-10 Sběrný 5797972-10 Nůž – příslušenství Mulčovací 5882757-10 Mulčovací 5882757-10 Mulčovací 5889039-10 Mulčovací 5889039-10 Kapacita koše na trávu, l 55 55 60 60 Pohon Rychlost vlastního pojezdu, km/h 2,8-5,0 2,8-5,0 2,8-5,0 2,8-5,0 Systém startování Elektrický startér Ne Ano Ne Ano Baterie – Li-Ion, 12V / 15,7 Wh – Li-Ion, 12V / 15,7 Wh

Emise hluku v životním prostředí měřené jako akustický výkon (L

) v souladu se směrnicí 2000/14/EU.

Uváděná data pro hladinu tlaku zvuku mají typickou statistickou odchylku (standardní odchylku) 1,2 dB (A).

Uváděná data o úrovni vibrací mají typickou statistickou odchylku (standardní odchylku) 0,2 m/s

54 808 - 006 - 22.10.2021ES Prohlášení o shodě ES Prohlášení o shodě Husqvarna AB, SE–561 82 Huskvarna, Švédsko, tel: +46-36-146500, prohlašuje, že sekačky na trávu Husqvarna, LC 247, LC 247S, LC 253S, LC 347V, LC 347VE, LC 353V a LC 353VE od výrobních čísel 2021xxxxxxx výše, splňují požadavky SMĚRNICE RADY:

• ze 17. května 2006 „týkající se strojních zařízení“ 2006/42/ES

• z 26. února 2014 „týkající se elektromagnetické kompatibility“ 2014/30/EU

• z 8. května 2000 „týkající se emisí hluku v okolním prostředí“ 2000/14/ES

• ze dne 8. června 2011 „o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních“ 2011/65/EU. Informace o emisích hluku najdete v kapitole "Technické údaje". Byly uplatněny následující normy:

Není-li uvedeno jinak, platí výše uvedené normy v poslední vydané verzi. Oznámený subjekt: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala vydal zprávy týkající se vyhodnocení shody podle dodatku VI ke Směrnici rady z 8. května 2000 „týkající se emisí hluku do okolního prostředí“ 2000/14/ES. Huskvarna, 30.09.2021 Claes Losdal, Development Manager/Garden Products (ředitel vývoje zahradního sortimentu) (Autorizovaný zástupce společnosti Husqvarna AB a osoba odpovědná za technickou dokumentaci.)

3. Tlačidlo elektrického štartovania (LC 347VE,

9. Uzáver nádrže na olej s olejovou mierkou

10. Batéria, bezpečnostné zariadenie (LC 347VE,

11. Kryt rezacej časti

14. Vzduchový filter

15. Uzáver palivovej nádrže

16. Nastavovače výšky rezu

18. Návod na obsluhu

• Výrobok nepoužívajte, ak je poškodený.

• Pri obsluhe vždy stojte za výrobkom.

• Noste odolné protišmykové topánky. Výrobok neobsluhujte v otvorených topánkach ani s bosými nohami.

• Pred dopĺňaním paliva sa uistite, že motor vychladol.

4. Posuňte gombíky nahor smerom k rukoväti, kým sa

2. Posuňte gombíky nahor smerom k rukoväti, kým sa

1. Pripojte rám zberného koša k vaku na trávu tak, aby

3. Vak na trávu pripojte k rámu zberného koša

pomocou svoriek. (Obr. 24)

4. Nadvihnite zadný kryt.

1. Nadvihnite zadný kryt a vyberte zberný kôš.

1. Pozorne si prečítajte tento návod na obsluhu a

2. S použitím kanistra opatrne doplňte palivo. Ak sa

1. Ak chcete znížiť výšku rezu, posuňte páku výšky

1. Stojte za výrobkom.

• Pred potiahnutím výrobku smerom dozadu deaktivujte pohon a potlačte výrobok zhruba 10 cm dopredu.

Údržba Denne Mesačne Každú sezó-

Skontrolujte vzduchový filter X Vyčistite vzduchový filter

• Na čistenie výrobku nepoužívajte vysokotlakový čistič.

• Ak na čistenie výrobku použijete vodu, nelejte vodu priamo na motor. Čistenie vnútorného povrchu krytu rezacej časti

1. Vyprázdnite palivovú nádrž.

2. Položte výrobok na stranu tak, aby tlmič výfuku

1. Skontrolujte, či sa na reznom zariadení

1. Položte výrobok na rovný povrch.

2. Odstráňte uzáver nádrže na olej s olejovou mierkou.

mierku úplne zasuňte do nádrže na olej.

1. Výrobok používajte, kým nebude palivová nádrž

3. Odstráňte uzáver nádrže na olej.

5. Naklonením výrobku vylejte motorový olej z nádrže

6. Nalejte do nádrže nový motorový olej, pričom sa

2. Pripojte nabíjačku batérie k sieťovej zásuvke, 100 –

a následne vyberte nabíjačku z batérie. Stav nabíjania batérie Zobrazenie indikátorov LED na baté- rii Stav Indikátor LED 1 bliká načerveno. 1 % – 9 % Indikátor LED 1 neprerušovane svieti načerveno. 10 % – 32 % Indikátor LED 1 je zelený a indikátor LED 2 je červený. 33 % – 54 %

Poznámka: Poškodený vzduchový filter vždy vymeňte. Demontáž a montáž vzduchového filtra (LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE) VÝSTRAHA: Používajte ochranné rukavice.

1. Stlačte svorky na kryte vzduchového filtra.

4. Skontrolujte, či vzduchový filter nie je poškodený.

6. Pri montáži postupujte v opačnom poradí.

• Počas prepravy výrobok bezpečne upevnite, aby ste zabránili poškodeniu alebo nehodám.

• Batériu neponárajte plne do vody. Batériu skladujte na suchom, chladnom mieste s dobrým vetraním.

Nameraná úroveň hlučnosti, dB(A) 95 95 97 Zaručená úroveň hlučnosti L

Nameraná úroveň hlučnosti, dB(A) 95 95 97 97 Zaručená úroveň hlučnosti L
