BEDIENUNGSANLEITUNG LC 247SP HUSQVARNA

1. Motorbremsehåndtag

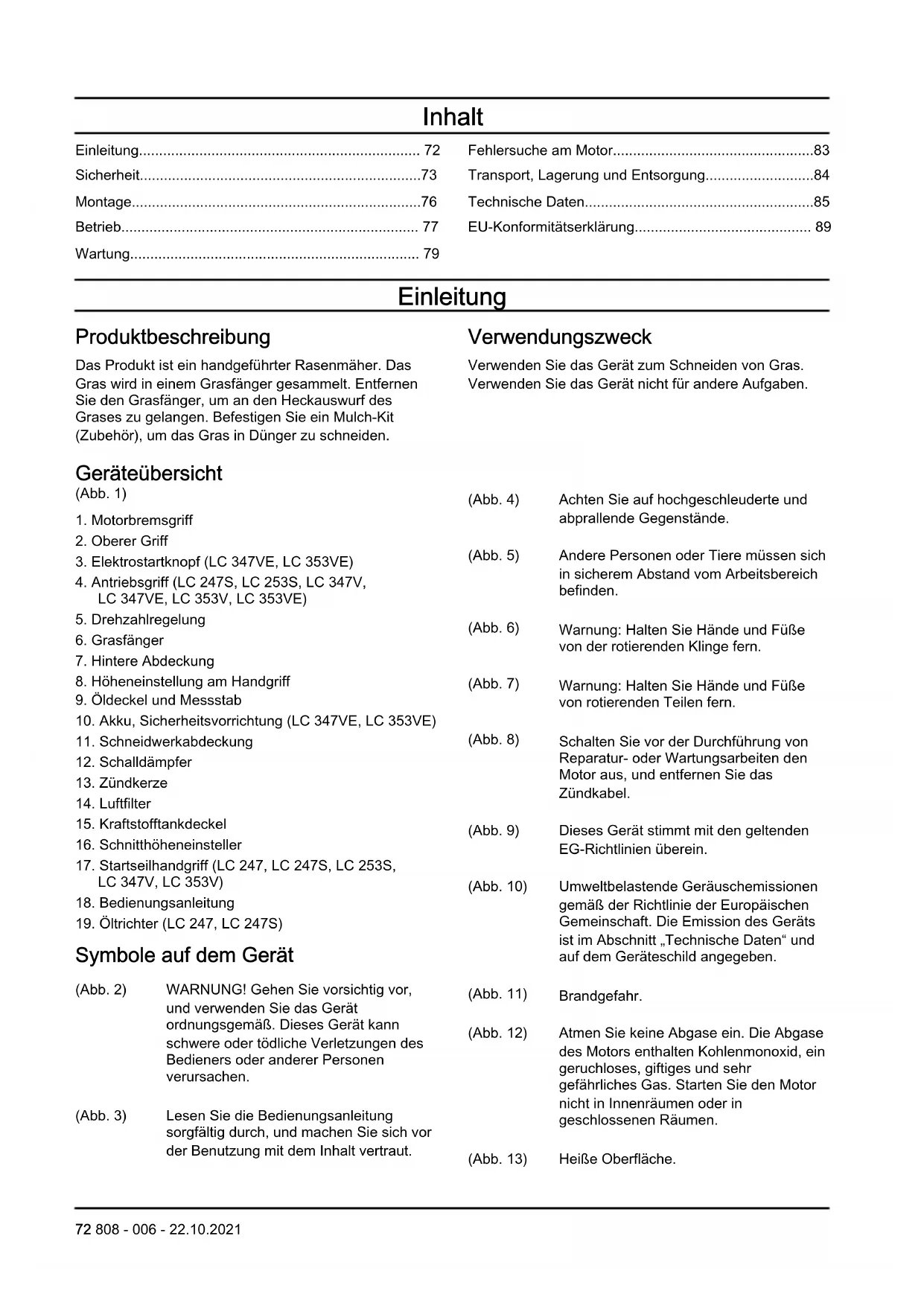

• 71Inhalt Einleitung p. 72
• Sicherheit p. 73
• Montage p. 76
• Betrieb p. 77
• Wartung p. 79
• Fehlersuche am Motor p. 83
• Transport, Lagerung und Entsorgung p. 84
• Technische Daten p. 85
• EU-Konformitätserklärung Einleitung Produktbeschreibung Das Produkt ist ein handgeführter Rasenmäher. Das Gras wird in einem Grasfänger gesammelt. Entfernen Sie den Grasfänger, um an den Heckauswurf des Grases zu gelangen. Befestigen Sie ein Mulch-Kit (Zubehör), um das Gras in Dünger zu schneiden. Verwendungszweck Verwenden Sie das Gerät zum Schneiden von Gras. Verwenden Sie das Gerät nicht für andere Aufgaben. Geräteübersicht (Abb. 1) p. 89

4. Antriebsgriff (LC 247S, LC 253S, LC 347V,

8. Höheneinstellung am Handgriff

9. Öldeckel und Messstab

10. Akku, Sicherheitsvorrichtung (LC 347VE, LC 353VE)

15. Kraftstofftankdeckel

16. Schnitthöheneinsteller

18. Bedienungsanleitung

19. Öltrichter (LC 247, LC 247S)

Symbole auf dem Gerät (Abb. 2) WARNUNG! Gehen Sie vorsichtig vor, und verwenden Sie das Gerät ordnungsgemäß. Dieses Gerät kann schwere oder tödliche Verletzungen des Bedieners oder anderer Personen verursachen. (Abb. 3) Lesen Sie die Bedienungsanleitung sorgfältig durch, und machen Sie sich vor der Benutzung mit dem Inhalt vertraut. (Abb. 4) Achten Sie auf hochgeschleuderte und abprallende Gegenstände. (Abb. 5) Andere Personen oder Tiere müssen sich in sicherem Abstand vom Arbeitsbereich befinden. (Abb. 6) Warnung: Halten Sie Hände und Füße von der rotierenden Klinge fern. (Abb. 7) Warnung: Halten Sie Hände und Füße von rotierenden Teilen fern. (Abb. 8) Schalten Sie vor der Durchführung von Reparatur- oder Wartungsarbeiten den Motor aus, und entfernen Sie das Zündkabel. (Abb. 9) Dieses Gerät stimmt mit den geltenden EG-Richtlinien überein. (Abb. 10) Umweltbelastende Geräuschemissionen gemäß der Richtlinie der Europäischen Gemeinschaft. Die Emission des Geräts ist im Abschnitt „Technische Daten“ und auf dem Geräteschild angegeben. (Abb. 11) Brandgefahr. (Abb. 12) Atmen Sie keine Abgase ein. Die Abgase des Motors enthalten Kohlenmonoxid, ein geruchloses, giftiges und sehr gefährliches Gas. Starten Sie den Motor nicht in Innenräumen oder in geschlossenen Räumen. (Abb. 13) Heiße Oberfläche. 72 808 - 006 - 22.10.2021(Abb. 15) Befüllen Sie den Motor mit Öl, bevor Sie das Gerät starten. (Abb. 16) Startvorgang für LC 247, LC 247S, LC 253S, LC 347V, LC 353V: Drücken Sie den Motorbremsgriff nach unten, und ziehen Sie das Starter- seil. (Abb. 17) Startvorgang für LC 347VE, LC 353VE: Drücken Sie den Motorbremsgriff nach unten und drücken Sie die Start- Taste. (Abb. 14) Scanbarer Code. Hinweis: Weitere Symbole/Aufkleber auf dem Gerät beziehen sich auf die Zertifizierungsanforderungen für andere kommerzielle Bereiche. Emissionen nach Euro V WARNUNG: Bei jeglichen Manipulationen des Motors erlischt die EU- Typgenehmigung für dieses Produkt. Produkthaftung Im Sinne der Produkthaftungsgesetze übernehmen wir keine Haftung für Schäden, die unser Gerät verursacht, wenn...

• das Gerät nicht ordnungsgemäß repariert wird.

• das Gerät mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller zugelassen sind.

• ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder nicht vom Hersteller zugelassen ist.

• das Gerät nicht bei einem zugelassenen Service Center oder von einem zugelassenen Fachmann repariert wird. Sicherheit Sicherheitsdefinitionen Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonders wichtige Teile der Bedienungsanleitung hinzuweisen. WARNUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht. ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Schäden am Gerät, an anderen Materialien oder in der Umgebung besteht. Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind. Allgemeine Sicherheitshinweise WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Dieses Gerät ist gefährlich, wenn es falsch bedient wird oder Sie unvorsichtig sind. Wenn die Sicherheitshinweise nicht befolgt werden, kann dies zu Verletzungen oder zum Tod führen.

• Dieses Gerät erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, zu reduzieren, sollten Personen mit einem medizinischen Implantat vor der Nutzung dieses Geräts ihren Arzt und den Hersteller des Implantats konsultieren.

• Lassen Sie immer Vorsicht walten, und arbeiten Sie mit gesundem Menschenverstand. Wenn Sie sich nicht sicher sind, wie das Gerät in einer bestimmten Situation zu bedienen ist, unterbrechen Sie die Arbeit und wenden sich an Ihren Husqvarna Händler, bevor Sie fortfahren.

• Denken Sie daran, dass der Bediener für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

• Halten Sie das Gerät sauber. Stellen Sie sicher, dass Symbole und Aufkleber deutlich lesbar sind.

• Lassen Sie keine andere Person das Gerät verwenden, es sei denn, Sie haben sich zuvor vergewissert, dass diese Person den Inhalt der Bedienungsanleitung gelesen und verstanden hat.

• Lassen Sie nicht zu, dass Kinder das Gerät verwenden.

• Halten Sie Kinder vom Arbeitsbereich fern. Es muss immer ein verantwortlicher Erwachsener anwesend sein.

• Erlauben Sie nicht, dass Personen ohne Kenntnis der Anweisungen das Gerät bedienen.

• Stellen Sie sicher, dass Personen mit verminderter physischer oder psychischer Leistungsfähigkeit

808 - 006 - 22.10.2021

73dieses Gerät nicht unbeobachtet verwenden. Es muss immer ein verantwortlicher Erwachsener anwesend sein.

• Verwenden Sie das Gerät nicht, wenn Sie müde oder krank sind oder unter Einfluss von Alkohol, Drogen oder Medikamenten stehen. Dies wirkt sich negativ auf Ihre Sehkraft, Ihre Aufmerksamkeit sowie Ihr Koordinations- und Urteilsvermögen aus.

• Verwenden Sie das Gerät nicht, wenn es defekt ist.

• Verändern oder verwenden Sie dieses Gerät nicht, wenn die Möglichkeit besteht, dass andere es verändert haben.

• Nehmen Sie keine Änderungen an der Einstellung der Motordrehzahlregelung vor. Sicherheit im Arbeitsbereich WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Entfernen Sie Gegenstände wie Äste, Zweige und Steineaus dem Arbeitsbereich, bevor Sie das Produkt verwenden.

• Gegenstände, die auf die Schneidausrüstung treffen, können herausgeschleudert werden und Personen und Gegenständen Schaden zufügen. Halten Sie andere Personen und Tiere in einem sicheren Abstand zum Produkt.

• Benutzen Sie das Produkt niemals bei schlechtem Wetter wie Nebel, Regen, starkem Wind, intensiver Kälte und bei der Gefahr eines Blitzeinschlags. Die Verwendung des Produkts bei schlechtem Wetter oder an feuchten oder nassen Stellen ist anstrengend. Schlechtes Wetter kann gefährliche Zustände wie rutschige Oberflächen verursachen.

• Achten Sie auf Personen, Gegenstände und Situationen, die einen sicheren Betrieb des Produkts verhindern könnten.

• Achten Sie auf Hindernisse wie Wurzeln, Steine, Zweige, Löcher und Gräben. Langes Gras kann Hindernisse verdecken.

• Das Mähen von Gras an Steigungen kann gefährlich sein. Verwenden Sie das Produkt nicht in einem Gelände mit einer Neigung von mehr als 15°.

• Betreiben Sie das Produkt quer zum Hang. Bewegen Sie sich nicht nach oben und nach unten.

• Seien Sie vorsichtig, wenn Sie um versteckte Ecken oder Objekte herum fahren, die Ihre freie Sicht verhindern. Arbeitssicherheit WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie dieses Produkt nur zum Mähen von Rasenflächen. Es ist nicht erlaubt, das Produkt für andere Aufgaben zu verwenden.

• Benutzen Sie eine persönliche Schutzausrüstung. Siehe Persönliche Schutzausrüstung auf Seite 75

• Stellen Sie sicher, dass Sie wissen, wie der Motor in einem Notfall schnell gestoppt werden kann.

• Starten Sie den Motor niemals in einem geschlossenen Raum oder in der Nähe von brennbarem Material. Die Motorabgase sind heiß und können Funken enthalten, die einen Brand verursachen können.

• Starten Sie das Produkt nicht, bevor die Klinge und alle Abdeckungen korrekt befestigt sind. Eine falsch befestigte Klinge kann sich lösen und Personenschaden verursachen.

• Stellen Sie sicher, dass die Klinge nicht auf Gegenstände wie Steine und Wurzeln trifft. Dies kann die Klinge beschädigen und die Motorwelle verbiegen. Eine verbogene Achse führt zu starken Vibrationen und birgt ein hohes Risiko, dass die Klinge sich löst.

• Wenn die Klinge auf ein Objektiv trifft oder Vibrationen auftreten, müssen Sie das Produkt sofort abstellen. Ziehen Sie das Zündkabel von der Zündkerze ab. Untersuchen Sie das Produkt auf beschädigte Teile. Reparieren Sie Schäden oder lassen Sie einen autorisierten Kundendienst die Reparatur durchführen.

• Befestigen Sie die Motorbremse niemals fest am Griff, wenn der Motor läuft.

• Stellen Sie das Produkt auf eine stabile, flache Oberfläche und starten Sie es. Stellen Sie sicher, dass die Klinge nicht den Boden oder ein anderes Objekt berührt.

• Bleiben Sie immer hinter dem Produkt, wenn Sie es betreiben.

• Lassen Sie alle Räder auf dem Boden bleiben und halten Sie den Griff mit 2 Händen, wenn Sie das Produkt betreiben. Halten Sie Hände und Füße von den rotierenden Rasenmäherklingen fern.

• Kippen Sie das Produkt nicht, wenn der Motor läuft.

• Seien Sie vorsichtig, wenn Sie das Produkt nach hinten ziehen.

• Heben Sie das Produkt nicht hoch, wenn der Motor läuft. Wenn Sie das Produkt anheben müssen, schalten Sie zunächst den Motor aus und ziehen Sie das Zündkabel von der Zündkerze ab.

• Gehen Sie nicht rückwärts, wenn Sie das Produkt betreiben.

• Stellen Sie den Motor ab, wenn Sie sich über Bereiche ohne Gras bewegen, zum Beispiel Wege aus Kies, Stein und Asphalt.

• Rennen Sie nicht mit dem Produkt, wenn der Motor läuft. Gehen Sie immer, wenn Sie das Produkt benutzen.

• Stellen Sie den Motor ab, bevor Sie die Schnitthöhe verändern. Verändern Sie die Einstellungen niemals, wenn der Motor läuft.

808 - 006 - 22.10.2021• Lassen Sie das Produkt niemals aus den Augen,

wenn der Motor läuft. Stellen Sie den Motor ab und stellen Sie sicher, dass sich die Schneidausrüstung nicht dreht. Sicherheitshinweise für den Betrieb Persönliche Schutzausrüstung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Die persönliche Schutzausrüstung kann Verletzungen nicht vollständig vermeiden, vermindert aber den Umfang der Verletzungen und Schäden bei einem Unfall. Lassen Sie sich von Ihrem Händler bei der Auswahl der richtigen Ausrüstung unterstützen.

• Tragen Sie einen Gehörschutz, wenn der Geräuschpegel höher als 85 dB ist

• Tragen Sie rutschfeste Sicherheitsstiefel oder - schuhe. Verwenden Sie keine offenen Schuhe, und gehen Sie nicht barfuß.

• Tragen Sie schwere, lange Hosen.

• Tragen Sie bei Bedarf Schutzhandschuhe, beispielsweise bei der Montage, der Untersuchung oder der Reinigung der Schneidausrüstung. Sicherheitsvorrichtungen am Gerät WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Benutzen Sie kein Gerät mit defekten Sicherheitsvorrichtungen.

• Führen Sie regelmäßig eine Überprüfung der Sicherheitsvorrichtungen durch. Wenn die Sicherheitsvorrichtungen defekt sind, wenden Sie sich an Ihre Husqvarna-Servicewerkstatt. So überprüfen Sie den Schneidschutz Der Schneidschutz verringert Vibrationen im Gerät und das Verletzungsrisiko durch die Klinge.

• Untersuchen Sie die Schneidewerkabdeckung, um sicherzustellen, dass es keine Beschädigungen wie zum Beispiel Risse gibt. Akku (LC 347VE, LC 353VE) WARNUNG: Ein defekter Akku verringert die Sicherheit des Produkts. Verwenden Sie immer einen Akku, der vom Gerätehersteller zugelassen ist. Der Akku liefert Energie für den elektrischen Start und ist eine Sicherheitsvorrichtung, die einen versehentlichen Start verhindert. Entfernen Sie den Akku, wenn Sie das Produkt nicht betreiben und wenn Sie es unbeaufsichtigt abstellen. So führen Sie eine Prüfung des Motorbremsgriffs durch Der Motorbremsgriff stoppt den Motor. Wenn der Motorbremsgriff losgelassen wird, stoppt der Motor.

• Starten Sie den Motor, und lassen Sie den Motorbremsgriff los. Wenn der Motor nicht innerhalb von 3 Sekunden stoppt, lassen Sie die Motorbremse von einer autorisierten Husqvarna-Servicewerkstatt einstellen. (Abb. 18) Schalldämpfer Der Schalldämpfer senkt den Geräuschpegel so weit wie möglich und hält die Abgase des Motors vom Anwender fern. Verwenden Sie das Gerät nicht, wenn der Schalldämpfer fehlt oder defekt ist. Ein defekter Schalldämpfer erhöht den Geräuschpegel und die Brandgefahr. WARNUNG: Der Schalldämpfer wird während und nach Gebrauch und wenn der Motor im Leerlauf läuft, sehr heiß. Seien Sie in der Nähe von entzündlichen Materialien und/oder Dämpfen besonders vorsichtig, um Brandgefahr zu verhindern. So prüfen Sie den Schalldämpfer

• Überprüfen Sie den Schalldämpfer regelmäßig, um sicherzustellen, dass er richtig angebracht und nicht beschädigt ist. Sicherer Umgang mit Kraftstoff WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Starten Sie das Gerät nicht, wenn sich Kraftstoff oder Öl darauf befindet. Entfernen Sie den unerwünschten Kraftstoff bzw. das Öl und lassen Sie das Gerät trocknen.

• Wechseln Sie sofort die Kleidung, wenn Sie Kraftstoff darauf verschütten.

• Lassen Sie keinen Kraftstoff auf Ihren Körper gelangen, denn dies kann zu Verletzungen führen. Wenn Kraftstoff auf Ihre Haut gelangt, waschen Sie diesen mit Wasser und Seife ab.

• Starten Sie das Gerät nicht, wenn der Motor undicht ist. Überprüfen Sie den Motor regelmäßig auf Undichtigkeiten.

• Gehen Sie vorsichtig mit Kraftstoff um. Kraftstoff ist feuergefährlich, und die Dämpfe sind explosiv und können zu Verletzungen oder sogar zum Tod führen.

808 - 006 - 22.10.2021

75• Atmen Sie die Kraftstoffdämpfe nicht ein, denn sie sind gesundheitsschädigend. Achten Sie auf ausreichende Belüftung.

• Rauchen Sie nicht in der Nähe des Kraftstoffs oder des Motors.

• Stellen Sie keine heißen Gegenstände in der Nähe des Kraftstoffs oder Motors ab.

• Füllen Sie keinen Kraftstoff nach, während der Motor läuft.

• Vergewissern Sie sich, dass der Motor abgekühlt ist, bevor Sie Kraftstoff nachfüllen.

• Öffnen Sie vor dem Nachfüllen den Tankdeckel langsam und lassen Sie den Druck vorsichtig entweichen.

• Füllen Sie keinen Kraftstoff in den Motor, wenn Sie sich in einem Innenraum befinden. Eine mangelhafte Luftzirkulation kann zu schweren oder tödlichen Verletzungen durch Ersticken oder eine Kohlenmonoxidvergiftung führen.

• Schrauben Sie den Kraftstofftankdeckel fest zu. Wenn der Tankverschluss nicht fest zugeschraubt ist, besteht Feuergefahr.

• Bewegen Sie das Produkt vor dem Starten mindestens 3 m von der Stelle fort, an der Sie den Tank befüllt hatten.

• Füllen Sie den Kraftstofftank nicht vollständig auf. Durch Hitze dehnt sich der Kraftstoff aus. Lassen Sie deshalb einen Freiraum im oberen Bereich des Kraftstofftanks. Sicherheitshinweise für die Wartung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Die Abgase des Motors enthalten Kohlenmonoxid, ein geruchloses, giftiges und sehr gefährliches Gas. Starten Sie den Motor nicht in Innenräumen oder in geschlossenen Räumen.

• Bevor Sie an dem Produkt eine Wartung durchführen, schalten Sie den Motor aus und ziehen Sie das Zündkabel von der Zündkerze ab. Beim Modell LC 347VE, LC 353VE müssen Sie auch den Akku entfernen.

• Tragen Sie Schutzhandschuhe, wenn Sie an der Schneidausrüstung eine Wartung durchführen. Die Klinge ist sehr scharf und man schneidet sich sehr leicht.

• Zubehörteile und Änderungen am Produkt, die vom Hersteller nicht genehmigt wurden, können zu schweren Verletzungen oder zum Tod führen. Verändern Sie das Produkt nicht. Verwenden Sie immer Teile, die vom Hersteller genehmigt wurden.

• Wenn die Wartung nicht ordnungsgemäß und regelmäßig erfolgt, erhöht sich die Verletzungsgefahr und das Risiko für eine Beschädigung des Produkts.

• Führen Sie die Wartung nur gemäß dieser Betriebsanleitung durch. Alle anderen Wartungsarbeiten müssen von einer autorisierten Husqvarna Servicewerkstatt durchgeführt werden.

• Lassen Sie eine autorisierte Husqvarna Servicewerkstatt das Produkt regelmäßig warten.

• Ersetzen Sie beschädigte, abgenutzte oder defekte Teile. Montage Einleitung WARNUNG: Lesen Sie das Kapitel über Sicherheit vor der Montage des Produkts. Beim Modell LC 347VE, LC 353VE müssen Sie auch den Akku entfernen. So stellen Sie den Handgriff ein

1. Lösen Sie die unteren Knöpfe.

2. Schieben Sie die Knöpfe zum unteren Ende der

Nuten an der linken und rechten Seite des Geräts. (Abb. 19)

3. Stellen Sie die Höhe des Griffs in einer der 2

verfügbaren Positionen ein.

4. Bewegen Sie die Knöpfe nach oben in Richtung

Griff, bis sie den Anschlag erreichen und ein Klicken zu hören ist. (Abb. 20)

5. Ziehen Sie die Knöpfe vollständig fest.

So bringen Sie das Gerät in die Transportposition

1. Lösen Sie die unteren Knöpfe.

2. Schieben Sie die Knöpfe zum unteren Ende der

Nuten an der linken und rechten Seite des Geräts. (Abb. 19)

3. Klappen Sie den Griff nach vorn. (Abb. 21)

So bringen Sie das Gerät in die Betriebsposition

1. Klappen Sie den Griff nach oben. (Abb. 22)

2. Bewegen Sie die Knöpfe nach oben in Richtung

Griff, bis sie den Anschlag erreichen und ein Klicken zu hören ist. (Abb. 20)

3. Ziehen Sie die Knöpfe vollständig fest.

76 808 - 006 - 22.10.2021So montieren Sie den Grasfänger

1. Befestigen Sie den Rahmen des Grasfängers am

Grasfangbeutel, sodass der starre Teil des Beutels nach unten weist. Halten Sie den Griff des Rahmens am oberen Ende des Fangbeutels fest. (Abb. 23)

2. Setzen Sie den unteren Teil des Rahmens des

Grasfängers in die Nut an der Unterseite des Grasfängers.

3. Befestigen Sie den Fangbeutel mit den Klemmen am

Rahmen des Grasfängers. (Abb. 24)

4. Heben Sie die hintere Abdeckung an.

5. Befestigen Sie den Grasfänger an der Oberkante

6. Setzen Sie den unteren Teil des Grasfängers in den

Grasaustrittskanal. (Abb. 25) Montage des Mulcheinsatzes (Zubehör)

1. Heben Sie die hintere Abdeckung an, und entfernen

2. Setzen Sie den Mulcheinsatz in den Austrittskanal.

3. Ersetzen Sie die Klinge mit der Mulchklinge aus dem

Mulchsatz. Siehe Technische Daten auf Seite 85

So mähen Sie ohne Grasfänger oder Mulcheinsatz

• Heben Sie die hintere Abdeckung an, und entfernen Sie den Grasfänger.

• Wenn ein Mulcheinsatz und eine Mulchklinge angebracht sind, entfernen Sie diese.

• Schließen Sie die hintere Abdeckung, bevor Sie das Produkt verwenden. Wenn Sie das Produkt verwenden, entlädt sich das Gras unter der hinteren Abdeckung. Betrieb Einleitung WARNUNG: Vor dem Betrieb des Gerätes müssen Sie die Sicherheitsinformationen lesen und verstehen. Husqvarna Connect Husqvarna Connect ist eine kostenlose App für Ihr Mobilgerät. Die Husqvarna Connect App bietet erweiterte Funktionen für Ihr Gerät:

• Erweiterte Produktinformationen

• Informationen über Produktteile und -wartung sowie entsprechende Hilfe dazu. So verwenden Sie Husqvarna Connect

1. Laden Sie die Husqvarna Connect-App auf Ihr

2. Anmeldung bei der Husqvarna Connect-App.

3. Befolgen Sie die Anweisungen in der Husqvarna

Connect-App, um sich zu verbinden und das Gerät zu registrieren. Hinweis: Die Husqvarna Connect-App ist nicht überall zum Download erhältlich. Ihr Servicehändler steht Ihnen gerne für weitere Informationen zur Verfügung. Bevor Sie das Gerät in Betrieb nehmen

1. Lesen Sie die Betriebsanleitung sorgfältig durch, und

stellen Sie sicher, dass Sie die Anweisungen verstehen.

2. Untersuchen Sie die Schneidausrüstung, um

sicherzustellen, dass sie ordnungsgemäß befestigt und eingestellt ist. Siehe So prüfen Sie die Schneidausrüstung auf Seite 80

3. Kontrollieren Sie den Ölstand und füllen Sie

gegebenenfalls Motoröl nach. Siehe So prüfen Sie den Ölstand auf Seite 81

4. Den Kraftstofftank auffüllen Siehe

So füllen Sie Kraftstoff ein auf Seite 77

So füllen Sie Kraftstoff ein Falls vorhanden, verwenden Sie schadstoffarmes Benzin/Alkylatbenzin. Wenn schadstoffarmes Benzin/ Alkylatbenzin nicht verfügbar ist, verwenden Sie ein qualitativ hochwertiges, bleifreies Benzin oder verbleites Benzin mit einer Oktanzahl von mindestens 90. ACHTUNG: Verwenden Sie kein Benzin mit einer geringeren Oktanzahl als 90 RON (87 AKI). Dies kann das Gerät beschädigen.

1. Öffnen Sie den Tankdeckel langsam, damit der

Druck entweichen kann.

808 - 006 - 22.10.2021 772. Füllen Sie langsam mit einem Kraftstoffkanister auf.

Wenn Sie Kraftstoff verschütten, entfernen Sie ihn mit einem Tuch und lassen Sie den verbleibenden Treibstoff trocknen.

3. Säubern Sie den Bereich um den Tankdeckel

4. Schrauben Sie den Kraftstofftankdeckel fest zu.

Wenn der Tankverschluss nicht fest zugeschraubt ist, besteht Feuergefahr.

5. Bewegen Sie das Produkt vor dem Starten

mindestens 3 m von der Stelle fort, an der Sie den Tank befüllt hatten. So stellen Sie die Schnitthöhe ein Die Schnitthöhe lässt sich in 6 Stufen einstellen.

1. Bewegen Sie den Schnitthöhenhebel nach hinten,

um die Schnitthöhe zu verringern.

2. Bewegen Sie den Schnitthöhenhebel nach vorne,

um die Schnitthöhe zu erhöhen. (Abb. 27) ACHTUNG: Stellen Sie die Schnitthöhe nicht zu niedrig ein. Die Klingen können auf den Boden treffen, wenn die Oberfläche des Rasens nicht eben ist. So starten Sie das Produkt

• Stellen Sie sicher, dass das Zündkabel mit der Zündkerze verbunden ist. Manueller Start (LC 247, LC 247S, LC 253S, LC 347V, LC 353V)

1. Halten Sie sich immer hinter dem Gerät auf.

2. Halten Sie den Motorbremsgriff gegen den Lenker.

3. Halten Sie den Startseilgriff mit der rechten Hand.

4. Ziehen Sie langsam das Startseil, bis Sie etwas

5. Ziehen Sie kräftig, um den Motor anzulassen.

WARNUNG: Wickeln Sie das Startseil nicht um Ihre Hand. Elektrostart (LC 347VE, LC 353VE)

1. Sicherstellen, dass der Akku vollständig geladen ist.

Siehe Bei erstmaliger Verwendung des Akkus auf Seite 81

2. Bringen Sie den Akku am Motor an. Der Akku rastet

einem hörbaren Klickgeräusch in der richtigen Position ein. (Abb. 29)

3. Bleiben Sie hinter dem Gerät und halten Sie den

Motorbremsgriff (A) gegen den Lenker. (Abb. 30)

4. Halten Sie die elektrische Start-Taste (B) drei bis

fünf Sekunden lang gedrückt. Der Motor startet. Hinweis: Wenn der Motor nicht startet, warten Sie eine Minute und versuchen anschließend erneut, das Gerät zu starten. So treiben Sie die Räder an

• Ziehen Sie bei Modellen mit Antriebsgriff den Antriebsgriff in Richtung des oberen Griffs. (Abb. 31)

• Bewegen Sie bei Modellen mit Drehzahlregelung den Drehzahlregelungshebel nach vorn, um die Drehzahl zu erhöhen, und nach hinten, um die Drehzahl zu verringern. (Abb. 32)

• Bevor Sie das Gerät nach hinten ziehen, kuppeln Sie den Antrieb aus und schieben das Gerät ca. 10 cm nach vorne.

• Lassen Sie den Antriebsgriff los, um den Antrieb zu deaktivieren, z. B. wenn Sie sich einem Hindernis nähern. So stoppen Sie das Produkt

• Um den Motor zu stoppen, lassen Sie den Motorbremsgriff los. So entfernen Sie den Akku (LC 347VE & LC 353VE) Um ein unbeabsichtigtes Starten des Motors zu vermeiden, entfernen Sie den Akku, wenn das Gerät nicht in Betrieb ist.

• Drücken Sie den Sperrknopf (A) und ziehen Sie den Akku gerade heraus. (Abb. 33) So erhalten Sie ein gutes Arbeitsergebnis

• Benutzen Sie immer eine scharfe Klinge. Eine stumpfe Klinge liefert ein unregelmäßiges Ergebnis, und die Schnittfläche des Grases wird gelb. Eine scharfe Klinge verbraucht außerdem weniger Energie als eine stumpfe Klinge.

• Schneiden Sie nicht mehr als ⅓ der Länge des Grases ab. Mähen Sie zuerst mit einer hohen Schnitthöhe. Überprüfen Sie das Ergebnis, und senken Sie die Schnitthöhe auf eine entsprechende Stufe. Wenn das Gras sehr lang ist, fahren Sie langsam und mähen bei Bedarf 2-mal.

• Mähen Sie bei jedem Mal in eine andere Richtung, um Streifen auf dem Rasen zu vermeiden.

• Halten Sie die Schneidwerkabdeckung sauber. Ansammlungen von Gras und Schmutz auf der Innenseite der Schneidwerkabdeckung können das Schneidergebnis beeinträchtigen. Siehe So reinigen Sie die Innenseite der Schneidewerkabdeckung auf Seite 80

808 - 006 - 22.10.2021Wartung

Einleitung WARNUNG: Bevor Sie eine Wartung durchführen, müssen Sie das Kapitel über die Sicherheit lesen und verstehen. Für alle Wartungs- und Reparaturarbeiten am Produkt ist eine spezielle Schulung erforderlich. Wir garantieren die Verfügbarkeit von professionellen Reparaturen und Wartungsarbeiten. Wenn Ihr Händler keine Servicewerkstatt ist, sprechen Sie mit ihm, um Informationen über die nächste Servicewerkstatt zu erhalten. Wartungsplan ACHTUNG: Stellen Sie sicher, dass der Luftfilter nach oben und nicht zum Boden hin ausgerichtet ist, wenn Sie das Gerät schräg stellen. Risiko von Motorschäden. ACHTUNG: Entfernen Sie bei Modellen mit elektrischem Start stets den Akku, bevor Sie Instandhaltungs-, Reparatur- oder Reinigungsarbeiten am Gerät vornehmen. Die Wartungsintervalle werden anhand der täglichen Nutzung des Geräts berechnet. Die Intervalle ändern sich, wenn das Gerät nicht täglich verwendet wird. Für Wartungsarbeiten, die mit * gekennzeichnet sind, siehe Anweisungen in Wartung auf Seite 79

808 - 006 - 22.10.2021 79Wartung

Täglich Monatlich Zu jeder Jah- reszeit Eine allgemeine Inspektion durchführen X Den Ölstand prüfen X Das Öl wechseln (erstmalig nach 5 Betriebsstunden, danach alle 50 Betriebsstunden)

Reinigen des Geräts X Die Schneidausrüstung prüfen X Die Schneidwerkabdeckung prüfen * X Den Motorbremsgriff prüfen* X Den Schalldämpfer prüfen * X Die Zündkerze überprüfen. Die Zündkerze bei Bedarf reinigen oder ersetzen

Den Luftfilter ersetzen X Den Kraftstofffilter prüfen X Die Zylinderkühlrippen reinigen X Das Kupplungskabel prüfen und einstellen. (LC 247S, LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE)

So führen Sie eine allgemeine Inspektion durch

• Stellen Sie sicher, dass alle Muttern und Schrauben am Gerät richtig angezogen sind. So reinigen Sie das Produkt außen

• Verwenden Sie einen Pinsel, um Blätter, Gras und Schmutz zu entfernen.

• Achten Sie darauf, dass der Lufteinlass auf der Oberseite des Motors nicht blockiert ist.

• Reinigen Sie das Gerät nicht mit einem Hochdruckreiniger.

• Wenn Sie Wasser verwenden, um das Produkt zu reinigen, bringen Sie das Wasser nicht direkt auf den Motor auf. So reinigen Sie die Innenseite der Schneidewerkabdeckung

1. Leeren Sie den Kraftstofftank.

2. Legen Sie das Produkt mit dem Schalldämpfer nach

unten auf die Seite. ACHTUNG: Wenn das Produkt mit dem Luftfilter nach unten gelegt wird, kann der Motor beschädigt werden.

3. Spritzen Sie die Innenfläche der

Schneidewerkabdeckung mit dem Wasserschlauch ab. So prüfen Sie die Schneidausrüstung WARNUNG: Um ein unbeabsichtigtes Starten zu vermeiden, entfernen Sie das Zündkabel von der Zündkerze. WARNUNG: Tragen Sie Schutzhandschuhe, wenn Sie an der Schneidausrüstung eine Wartung

Wenn das Gerät mit hoher Last oder bei hohen Umgebungstemperaturen betrieben wird, das Motoröl alle 25 Betriebsstunden wechseln.

Bei staubigen Bedingungen oder Schmutzpartikeln in der Luft häufiger reinigen. Den Luftfilter bei starker Ver- schmutzung ersetzen. 80 808 - 006 - 22.10.2021durchführen. Die Klinge ist sehr scharf und man schneidet sich sehr leicht.

1. Prüfen Sie die Schneidausrüstung auf

Beschädigungen oder Risse. Wechseln Sie eine beschädigte Schneidausrüstung unbedingt aus.

2. Schauen Sie sich die Klinge an, um festzustellen, ob

sie beschädigt oder stumpf ist. Hinweis: Nach dem Schärfen muss die Klinge ausbalanciert werden. Lassen Sie eine Servicewerkstatt die Klinge schärfen, ersetzen und ausbalancieren. Wenn Sie auf ein Hindernis treffen, das das Produkt zum Halten bringt, ersetzen Sie die beschädigte Klinge. Lassen Sie die Werkstatt beurteilen, ob die Klinge geschliffen werden kann oder ersetzt werden muss. So tauschen Sie die Klinge aus

1. Arretieren Sie die Klinge mit einem Holzblock. (Abb.

2. Entfernen Sie die Klingenschraube und die

3. Entfernen Sie die Klinge.

4. Prüfen Sie die Halterung und den Bolzen der Klinge,

um festzustellen, ob Beschädigungen vorliegen.

5. Prüfen Sie die Motorwelle, um sicherstellen, dass sie

6. Wenn Sie die neue Klinge montieren, zeigen die

abgewinkelten Enden der Klinge in die Richtung der Schneidwerkabdeckung. (Abb. 35)

7. Stellen Sie sicher, dass das Messer mit der Mitte der

Motorwelle ausgerichtet ist.

8. Arretieren Sie die Klinge mit einem Holzblock.

Befestigen Sie die Federscheibe und ziehen Sie die Schraube und die Unterlegscheibe mit einem Drehmoment von 70 Nm an. (Abb. 36)

9. Drehen Sie die Klinge mit der Hand, um

sicherzustellen, dass sie sich einwandfrei dreht. WARNUNG: Tragen Sie Sicherheitshandschuhe. Die Klinge ist sehr scharf, und man schneidet sich sehr leicht.

10. Starten Sie das Gerät, um die Klinge zu prüfen.

Wenn die Klinge nicht richtig befestigt ist, gibt es im Gerät Vibrationen, oder das Schneidergebnis ist unbefriedigend. So prüfen Sie den Ölstand ACHTUNG: Ein zu niedriger Ölstand kann den Motor beschädigen. Überprüfen Sie den Ölstand, bevor Sie das Gerät starten.

1. Stellen Sie das Gerät auf einer ebenen Fläche ab.

2. Entfernen Sie den Öltankdeckel mit dem beigefügten

3. Reinigen Sie den Messstab von Öl.

4. Tauchen Sie den Messstab vollständig in den

Ölbehälter ein, um ein korrektes Bild über den Ölstand zu erhalten.

5. Entfernen Sie den Messstab.

6. Prüfen Sie den Ölstand am Messstab.

7. Wenn der Ölstand zu niedrig ist, füllen Sie Motoröl

nach und kontrollieren den Ölstand erneut. Hinweis: Verwenden Sie einen Trichter, um ein Verschütten zu vermeiden. So tauschen Sie das Motoröl aus WARNUNG: Das Motoröl ist direkt nach dem Abstellen des Motors sehr heiß. Lassen Sie den Motor abkühlen, bevor Sie das Motoröl ablassen. Wenn Sie Motoröl auf Ihre Haut verschütten, reinigen Sie sie mit Wasser und Seife. (Abb. 37)

1. Arbeiten Sie so lange mit dem Gerät, bis der Tank

2. Trennen Sie das Zündkabel von der Zündkerze.

3. Entfernen Sie den Öltankdeckel.

4. Stellen Sie einen Behälter unter das Gerät, um das

Motoröl aufzufangen.

5. Kippen Sie das Gerät, um das Öl aus dem Öltank

6. Füllen Sie ein Motoröl des Typs ein, der unter

Technische Daten auf Seite 85 empfohlen wird.

7. Prüfen Sie den Ölstand. Siehe

So prüfen Sie den Ölstand auf Seite 81

Akku (LC 347VE, LC 353VE) WARNUNG: Ein defekter Akku verringert die Sicherheit des Produkts. Verwenden Sie immer einen Akku, der vom Gerätehersteller zugelassen ist. Der Akku liefert Energie für den elektrischen Start und ist eine Sicherheitsvorrichtung, die einen versehentlichen Start verhindert. Entfernen Sie den Akku, wenn Sie das Produkt nicht betreiben und wenn Sie es unbeaufsichtigt abstellen. Bei erstmaliger Verwendung des Akkus ACHTUNG: Achten Sie darauf, dass der Akku nicht vollständig entladen wird.

808 - 006 - 22.10.2021 81Wenn der Akku vollständig entladen wird,

kann er beschädigt werden. Sie müssen den Akku vor dem ersten Betrieb aufladen.

1. Schließen Sie das Akkuladegerät an den Akku an,

siehe So laden Sie den Akku auf Seite 82

2. Warten Sie, bis mindestens eine grüne LED

3. Bringen Sie den Akku am Motor an, siehe

Elektrostart (LC 347VE, LC 353VE) auf Seite 78

So laden Sie den Akku Wenn nur eine oder keine Leuchte am Akku leuchtet, ist Aufladen erforderlich. Ein leerer Akku ist in 2 Stunden vollständig geladen. Kürzere Ladevorgänge führen nicht zu Schäden am Akku.

1. Schließen Sie das Akkuladegerät an den Akku an.

2. Schließen Sie das Akkuladegerät an einen

Netzanschluss mit 100-240 V, 50-60 Hz an.

3. Ziehen Sie zuerst das Ladegerät aus der Steckdose

und trennen Sie dann das Ladegerät vom Akku. Status des Akkuladezustands LED-Anzeige am Akku Status LED 1 blinkt rot. 1 %-9 % LED 1 leuchtet durchgehend rot. 10%-32% LED 1 leuchtet grün und LED 2 leuchtet rot. 33%-54% LED 1 und 2 leuchten grün und LED 3 leuchtet rot. 55%-77% LED 1, 2 und 3 leuchten grün und LED 4 leuchtet rot. 78%-100% Leuchte am Ladegerät Status Permanent rot Der Akku wird aufgeladen. Permanent grün Der Akku ist voll geladen. So überprüfen Sie die Zündkerze ACHTUNG: Verwenden Sie stets den vom Hersteller empfohlenen Zündkerzentyp! Die Verwendung eines falschen Zündkerzentyps kann zu Schäden am Gerät führen.

• Überprüfen Sie die Zündkerze, wenn der Motor nur schwache Leistung bringt, sich nur schwer starten lässt oder im Leerlauf nicht ordnungsgemäß funktioniert.

• Wenn Sie diese Anweisungen befolgen, verringern Sie die Gefahr von unerwünschtem Material an den Elektroden der Zündkerze: a) Stellen Sie sicher, dass die Leerlaufdrehzahl richtig eingestellt ist. b) Vergewissern Sie sich, dass das Kraftstoffgemisch korrekt ist. c) Vergewissern Sie sich, dass der Luftfilter sauber ist.

• Ist die Zündkerze verschmutzt, so ist sie zu reinigen; gleichzeitig ist zu prüfen, ob der Elektrodenabstand korrekt ist, siehe Technische Daten auf Seite 85

• Tauschen Sie die Zündkerze bei Bedarf aus. Luftfilter Ein verschmutzter Luftfilter kann dazu führen, dass der Motor beschädigt wird oder nicht ordnungsgemäß funktioniert. Warten Sie den Luftfilter bei staubigen Bedingungen häufiger. Informationen darüber, wann Sie den Luftfilter ersetzen müssen, finden Sie unter Wartungsplan auf Seite 79

Hinweis: Ersetzen Sie einen beschädigten Luftfilter in jedem Fall. So entfernen und installieren Sie den Luftfilter (LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE) WARNUNG: Tragen Sie stets Schutzhandschuhe.

1. Drücken Sie die Clips am Luftfilterdeckel.

2. Entfernen Sie den Luftfilterdeckel (A) vorsichtig vom

3. Nehmen Sie den Luftfilter heraus. (Abb. 40)

4. Überprüfen Sie den Luftfilter auf Schäden. Ersetzen

Sie beschädigte Luftfilter.

5. Reinigen Sie den Luftfilter, und untersuchen sie ihn.

Siehe So reinigen Sie den Luftfilter auf Seite 82

6. Die Montage erfolgt in umgekehrter Reihenfolge.

So reinigen Sie den Luftfilter Ein verschmutzter Luftfilter kann dazu führen, dass der Motor beschädigt wird oder nicht ordnungsgemäß funktioniert. Warten Sie den Luftfilter bei staubigen Bedingungen häufiger. Informationen darüber, wann Sie den Luftfilter ersetzen müssen, finden Sie in Wartungsplan auf Seite 79

1. Nehmen Sie den Luftfilterdeckel ab, und entfernen

808 - 006 - 22.10.20212. Reinigen Sie den Filter, indem Sie ihn gegen eine

flache Oberfläche klopfen. Reinigen Sie den Filter nicht mit einem petroleumhaltigen Lösungsmittel, mit Kerosin oder mit Druckluft. Hinweis: Luftfilter, die über einen langen Zeitraum verwendet werden, können nicht vollständig gereinigt werden. Tauschen Sie den Luftfilter in regelmäßigen Abständen aus. Beschädigte Luftfilter sind immer auszuwechseln.

3. Achten Sie beim Zusammenbau des Luftfilters

darauf, dass er den Luftfilterhalter vollständig abdichtet. So prüfen Sie die Kraftstoffanlage

• Prüfen Sie den Kraftstofftankdeckel und die Dichtung für den Tankdeckel, um sicherzustellen, dass keine Beschädigungen vorliegen.

• Untersuchen Sie den Kraftstoffschlauch, um sicherzustellen, dass keine undichten Stellen vorhanden sind. Wenn der Schlauch beschädigt ist, lassen Sie ihn durch eine Servicewerkstatt austauschen. So passen Sie das Kupplungsseil an (LC 247S, LC 253S) Sobald Sie bemerken, dass sich der Antrieb zu langsam anfühlt, muss das Kupplungsseil angepasst werden.

1. Um die Antriebsgeschwindigkeit zu erhöhen, drehen

Sie die Einstellschraube gegen den Uhrzeigersinn. Hinweis: Wenn der Antrieb eingekuppelt ist, wenn Sie den Antriebsbügel nicht ziehen, ist es notwendig, das Kupplungsseil zu verlängern.

2. Um das Kupplungsseil zu verlängern und die

Antriebsdrehzahl zu verringern, drehen Sie die Stellschraube im Uhrzeigersinn. (Abb. 41) Wenn sich der Antrieb nach der Einstellung immer noch langsam anfühlt, lassen Sie den Antriebsriemen von einer autorisierten Servicewerkstatt ersetzen. So passen Sie das Kupplungsseil für die einstellbare Drehzahl an (LC 347V, LC 347VE, LC 353V, LC 353VE) Wenn der Motor gestartet wird und die langsamste Drehzahl nicht aktiviert werden kann, muss die Drehzahlregelung eingestellt werden.

1. Um die Antriebsgeschwindigkeit zu erhöhen, drehen

Sie die Einstellschraube gegen den Uhrzeigersinn. Hinweis: Wenn der Antrieb ohne Betätigung der Drehzahlregelung eingekuppelt ist, muss das Kupplungsseil verlängert werden.

2. Um das Kupplungsseil zu verlängern und die

Antriebsdrehzahl zu verringern, drehen Sie die Stellschraube im Uhrzeigersinn. (Abb. 41) Wenn sich der Antrieb nach der Einstellung immer noch langsam anfühlt, lassen Sie den Antriebsriemen von einer autorisierten Servicewerkstatt ersetzen. Fehlersuche am Motor Störung Mögliche Ursache Lösung Der Motor springt nicht an. Das Zündkabel ist nicht richtig ange- schlossen. Das Zündkabel an die Zündkerze an- schließen. Der Kraftstofftank ist leer. Den Kraftstofftank mit dem richtigen Kraftstofftyp auffüllen. Der Kraftstoff ist alt. Den Kraftstofftank und den Vergaser lee- ren. Frischen Kraftstoff nachfüllen. Es befindet sich Schmutz im Vergaser oder in der Kraftstoffleitung. Den Vergaser bzw. die Kraftstoffleitung reinigen. Die Zündkerze ist defekt. Den Elektrodenabstand korrigieren und die Zündkerze reinigen oder ersetzen. An der Zündkerze befindet sich Kraft- stoff. Die Zündkerze reinigen. Der Motor stoppt nicht. Die Arretierung ist defekt. Das Zündkabel von der Zündkerze ab- ziehen. Die Reparatur von einer autori- sierten Servicewerkstatt durchführen las- sen.

808 - 006 - 22.10.2021 83Störung Mögliche Ursache Lösung

Der Motor läuft nicht rund. Das Zündkabel ist nicht richtig ange- schlossen. Das Zündkabel an die Zündkerze an- schließen. Es befindet sich Schmutz in der Kraft- stoffleitung, oder der Kraftstoff ist abge- laufen. Die Kraftstoffleitung reinigen. Den Kraft- stofftank mit frischem Kraftstoff des rich- tigen Typs auffüllen. Der Kraftstofftankdeckel ist verstopft. Den Kraftstofftankdeckel reinigen. Es befindet sich Wasser oder Schmutz im Kraftstoffsystem. Den Kraftstofftank leeren. Den Kraftstoff- tank mit frischem Kraftstoff des richtigen Typs auffüllen. Der Luftfilter ist verschmutzt. Den Luftfilter reinigen. Der Vergaser muss eingestellt werden. Den Vergaser von einem Servicehändler einstellen lassen. Der Motor wird zu heiß. Der Motorölstand ist zu niedrig. Motoröl nachfüllen. Der Luftstrom ist zu schwach. Den Luftfilter und das Luftfiltergehäuse reinigen. Der Vergaser muss eingestellt werden. Den Vergaser von einem Servicehändler einstellen lassen. Es kommt zu Fehlzündungen, wenn der Motor bei hoher Drehzahl läuft. Der Elektrodenabstand in der Zündkerze ist zu gering. Den Elektrodenabstand einstellen. Ungewöhnliche Motorgeräu- sche bei normaler Belastung. Falscher Kraftstofftyp. Den Kraftstofftank und den Vergaser lee- ren. Frischen Kraftstoff nachfüllen. Siehe So prüfen Sie die Kraftstoffanlage auf Seite 83 . Wenn das Problem weiterhin besteht, einen Servicehändler vor Ort kontaktieren. Der Motor läuft bei Leerlaufd- rehzahl nicht gleichmäßig. Die Zündkerze ist verschmutzt oder be- schädigt, oder der Elektrodenabstand ist zu groß. Den Elektrodenabstand korrigieren oder eine andere Zündkerze verwenden. Der Vergaser muss eingestellt werden. Den Vergaser einstellen. Der Luftfilter ist verschmutzt. Den Luftfilter reinigen. Transport, Lagerung und Entsorgung Transport und Lagerung

• Für die Lagerung und den Transport des Produkts und des Kraftstoffs ist darauf zu achten, dass keine Lecks oder Dämpfe vorhanden sind. Funken oder offene Flammen, zum Beispiel von elektrischen Geräten oder einem Boiler, können ein Feuer auslösen.

• Verwenden Sie für die Lagerung und den Transport von Kraftstoff immer zugelassene Behälter.

• Leeren Sie den Kraftstofftank, bevor Sie das Produkt über einen längeren Zeitraum einlagern. Entsorgen Sie den Kraftstoff in einer geeigneten Abfallentsorgungsstelle.

• Sichern Sie das Produkt während des Transports ab, um Schäden und Unfälle zu vermeiden.

• Bewahren Sie das Produkt in einem verschlossenen Bereich auf, um einen unerlaubten Zugriff durch Kinder oder andere Personen zu verhindern.

• Bewahren Sie das Produkt an einem trockenen und frostfreien Raum auf. 84 808 - 006 - 22.10.2021Transport und Lagerung von Akku und Ladegerät

• Entfernen Sie den Akku erst, wenn das Gerät still steht und abgekühlt ist. Um den Akku zu entfernen, halten Sie die Taste auf der Oberseite des Akkus gedrückt und entfernen ihn aus dem Steckplatz.

• Wenn die Lagerzeit mehr als 30 Tage beträgt, laden Sie den Akku auf, bis mehr als drei grüne LEDs leuchten.

• Laden Sie den Akku einmal alle drei Monate auf, um Schäden am Akku zu vermeiden.

• Akku und Ladegerät müssen zwischen 5 °C und 40 °C gelagert werden. Höhere Temperaturen oder starke Hitzequellen, wie z. B. Feuer, können zu Schäden am Akku führen.

• Zerlegen Sie die Batterie nicht.

• Tauchen Sie den Akku nicht in Wasser. Lagern Sie den Akku an einem kühlen und trockenen Ort mit guter Belüftung.

• Wenn der Akku riecht, heiß ist oder wenn die Hitze während des Betriebs, der Lagerung oder des Ladevorgangs zu einer Verformung des Akkus führt, entfernen Sie den Akku und verwenden ihn nicht.

• Stellen Sie sicher, dass der Akku oder das Akkuladegerät während des Transports gut befestigt ist, um Schäden zu vermeiden.

• Achten Sie darauf, dass das Akkuladegerät nicht zu heiß wird. Entsorgung

• Befolgen Sie die örtlichen Recyclinganforderungen und geltenden Vorschriften.

• Entsorgen Sie alle Chemikalien, z. B. Motoröl oder Frostschutzmittel, in einer Servicewerkstatt oder in einer geeigneten Abfallentsorgungsstelle.

• Wenn Sie das Produkt nicht mehr benutzen, senden Sie es an einen Husqvarna Händler oder entsorgen Sie es in einer Wiederverwertungsanlage.

• Entsorgen Sie den Akku in einer Servicewerkstatt oder einer Beseitigungsanlage für Altbatterien. Technische Daten LC 247 LC 247S LC 253S Motor Marke Husqvarna Husqvarna Husqvarna Modell HS 139A HS 139A HS 166A Motortyp Einzylinder, 4-Takt, Zwangsluftkühlung Luftkühlung, OHV Einzylinder, 4-Takt, Zwangsluftkühlung Luftkühlung, OHV Einzylinder, 4-Takt, Zwangsluftkühlung Luftkühlung, OHV Hubraum, cm

Drehzahl, U/min 2.900 2.900 2.900 Nennleistung des Motors, kW

Zündanlage Zündkerze Husqvarna HQT-7 Husqvarna HQT-7 Husqvarna HQT-7 Elektrodenabstand, mm 0,7-0,8 0,7-0,8 0,7-0,8 Kraftstoff- und Schmiersystem Motorschmierung Typ Splash Splash Splash Füllmenge Kraftstofftank, l 1 1 1

Die Motornennleistung ist die durchschnittlich nach SAE-Standard J1349/ISO1585 gemessene Nettoleistung eines typischen Motors aus der Produktion, die (bei einer bestimmten Drehzahl) an das Motormodell abgege- ben wird. Motoren aus Massenproduktion können von diesem Wert abweichen. Die tatsächliche Ausgangs- leistung des eingebauten Motors hängt von der Betriebsdrehzahl, den Umgebungsbedingungen und anderen Werten ab.

Husqvarna SAE 30 Husqvarna SAE 30 Husqvarna SAE 30 Gewicht Mit leeren Tanks, kg 27,5 29,5 31,5 Geräuschemissionen

Schallleistungspegel, gemessen dB (A) 95 95 97 Schallleistungspegel, garantiert L

Schalldruckpegel am Ohr des Bedieners, dB (A)

Vibrationen oberer Griff, m/s

2,7 2,7 3,9 Schneidausrüstung Schnitthöhe, mm 20-75 20-75 20-75 Schnittbreite, mm 470 470 530 Schneidsystem Aufnahme/BioClip

Heckauswurf Aufnahme/BioClip

Heckauswurf Aufnahme/BioClip

Heckauswurf Klinge – Standard Aufnahme 5882755-10 Aufnahme 5882755-10 Aufnahme 5797972-10 Klinge – Zubehör Mulch 5882757-10 Mulch 5882757-10 Mulch 5889039-10 Grasfängervolumen, l 55 55 60 Antrieb Eigene Gehgeschwindigkeit, km/h – 4 4 Startsystem Elektrostart Nein Nein Nein Akku - - - LC 347V LC 347VE LC 353V LC 353VE Motor

Wird SAE-30-Öl bei Temperaturen unter +5 °C verwendet, besteht die Gefahr, dass der Motor nicht ausrei- chend geschmiert wird. Dadurch können schwere Motorschäden entstehen. Hinweise zur Verwendung des richtigen Öls bei niedrigen Temperaturen finden Sie unter So tauschen Sie das Motoröl aus auf Seite 81

Umweltbelastende Geräuschemissionen, gemessen als Schallleistung (L

) gemäß EG- Richtlinie 2000/14/EG.

Berichten zufolge liegt der Schalldruckpegel normalerweise bei einer Ausbreitungsklasse (Standardabwei- chung) von 1,2 dB (A).

Berichten zufolge liegt der Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabwei- chung) von 0,2 m/s

Drehzahl, U/min 2.900 2.900 2.900 2.900 Nennleistung des Motors, kW

Schallleistungspegel, gemessen dB (A)

Schallleistungspegel, garantiert L

Schalldruckpegel am Ohr des Bedie- ners, dB (A)

Die Motornennleistung ist die durchschnittlich nach SAE-Standard J1349/ISO1585 gemessene Nettoleistung eines typischen Motors aus der Produktion, die (bei einer bestimmten Drehzahl) an das Motormodell abgege- ben wird. Motoren aus Massenproduktion können von diesem Wert abweichen. Die tatsächliche Ausgangs- leistung des eingebauten Motors hängt von der Betriebsdrehzahl, den Umgebungsbedingungen und anderen Werten ab.

Wird SAE-30-Öl bei Temperaturen unter +5 °C verwendet, besteht die Gefahr, dass der Motor nicht ausrei- chend geschmiert wird. Dadurch können schwere Motorschäden entstehen. Hinweise zur Verwendung des richtigen Öls bei niedrigen Temperaturen finden Sie unter So tauschen Sie das Motoröl aus auf Seite 81

Umweltbelastende Geräuschemissionen, gemessen als Schallleistung (L

) gemäß EG- Richtlinie 2000/14/EG.

Berichten zufolge liegt der Schalldruckpegel normalerweise bei einer Ausbreitungsklasse (Standardabwei- chung) von 1,2 dB (A).

Vibrationen oberer Griff, m/s

3,5 3,5 3,9 3,9 Schneidausrüstung Schnitthöhe, mm 20-75 20-75 20-75 20-75 Schnittbreite, mm 470 470 530 530 Schneidsystem Aufnahme/ BioClip

/Heck- auswurf Aufnahme/ BioClip

/Heck- auswurf Aufnahme/ BioClip

/Heck- auswurf Aufnahme/ BioClip

/Heck- auswurf Klinge – Standard Aufnahme 5882755-10 Aufnahme 5882755-10 Aufnahme 5797972-10 Aufnahme 5797972-10 Klinge – Zubehör Mulch 5882757-10 Mulch 5882757-10 Mulch 5889039-10 Mulch 5889039-10 Grasfängervolumen, l 55 55 60 60 Antrieb Eigene Gehgeschwindigkeit, km/h 2,8-5,0 2,8-5,0 2,8-5,0 2,8-5,0 Startsystem Elektrostart Nein Ja Nein Ja Akku - Li-Ionen, 12V/ 15,7 Wh - Li-Ionen, 12V/ 15,7 Wh

Berichten zufolge liegt der Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabwei- chung) von 0,2 m/s

88 808 - 006 - 22.10.2021EU-Konformitätserklärung EU-Konformitätserklärung Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, versichert, dass die Rasenmäher Husqvarna LC 247, LC 247S, LC 253S, LC 347V, LC 347VE, LC 353V und LC 353VE ab Seriennummer 2021xxxxxxx den Vorschriften folgender RICHTLINIE DES RATES entsprechen:

• „Maschinen-Richtlinie“ 2006/42/EG vom

• Richtlinie „über elektromagnetische Verträglichkeit“, 2014/30/EU vom 26. Februar 2014

• „Richtlinie über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen“ 2000/14/EG vom 8. Mai 2000

• „Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten“ 2011/65/EU vom 8. Juni 2011. Informationen zu Geräuschemissionen finden Sie in den technischen Daten. Die folgenden Normen werden erfüllt:

Sofern nicht anders angegeben, entsprechen die oben genannten Normen den neuesten veröffentlichten Versionen. Benannte Stelle: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala hat Berichte zur Beurteilung der Übereinstimmung gemäß Anlage VI zur RICHTLINIE DES RATES vom

8. Mai 2000 „über umweltbelastende

Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen“ 2000/14/EG veröffentlicht. Huskvarna, 30.09.2021 Claes Losdal, Entwicklungsleiter/Gartenprodukte (Bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation)

808 - 006 - 22.10.2021Sisukord

808 - 006 - 22.10.2021Saturs

1. Motorbremsehåndtak
